System wspomagania obsługi pracy gabinetu stomatologicznego

Transkrypt

1 System wspomagania obsługi pracy gabinetu stomatologicznego grupa dziekańska 12 Kierunek: Informatyka i Ekonometria Specjalność: Informatyka Ekonomiczna Semestr: 6 Rok studiów: III Twórcy: Monika Pająk Tomasz Pajdo Michał Noryński Tomasz Ostachowski

2 Spis treści Cele systemu...3 Dziedzina problemu...4 Diagram hierarchii funkcji...6 Formularz opisu wymagań funkcji... 8 Diagramy UML...15 Diagram przypadków użycia Diagram przypadków użycia pracownicy placówki stomatologicznej Diagram przypadków użycia szczebel administracyjny i kierowniczy Diagram przypadków użycia zarządzanie materiałami Diagram przypadków użycia obsługa wizyt Diagram przypadków użycia całość projektowanego systemu Dokumentacja przypadku użycia dla przypadku Anulowanie wizyty Diagram klas Diagram czynności Diagram sekwencji Diagram związków encji (ERD)...23 Diagram przepływu danych (DFD)...24 Diagram kontekstowy Diagram zerowy Interfejs...26 Interfejs Dodaj nowego pacjenta Interfejs Przeglądaj grafik

3 Cele systemu 1. Usprawnienie ewidencji zasobów: 1.1. Ewidencja środków trwałych (sprzętu medycznego), 1.2. Ewidencja materiałów, 1.3. Ewidencja pracowników przechowywanie danych 1.4. Ewidencja kontrahentów. 2. Usprawnienie ewidencji pacjentów, ich rejestracji i zapisów na wizyty: 2.1. przechowywanie danych o pacjentach (elektroniczna kartoteka), 2.2. Przechowywanie historii choroby pacjenta w formie elektronicznej zapewniające szybki dostęp do danych, 2.3. Stworzenie możliwości internetowego dostępu pacjentów do: Swoich danych w celu ich aktualizacji, Cennika usług, Grafiku lekarzy i godzin przyjęć w celu zapisania się elektronicznie na wizytę, Zapisu na wizytę. 3. Usprawnienie zarządzania placówką: 3.1. Szybki dostęp do stanu magazynu placówki i zautomatyzowanie zamówień materiałów, 3.2. Archiwizacja danych i dokumentów, 3.3. Prowadzenie cennika usług, 3.4. Ustalanie harmonogramu pracy pracowników i grafiku dla lekarzy, 3.5. Wystawianie rachunków, 3.6. Ewidencja świadczeń wykonywanych prywatnie jak i wykonywanych w ramach umowy z NFZ. 3

4 Dziedzina problemu Dziedziną problemu jest wspomaganie obsługi pracy placówki świadczącej usługi stomatologiczne. Przedmiotem modelowania jest owa placówka działająca w ramach kontraktu z NFZ (wizyty i usługi wykonane w ramach kontraktu odnotowywane są przez lekarzy na raportach dla NFZ), a także przyjmująca pacjentów prywatnie (do każdej takiej wizyty bądź usługi, która wykracza poza zakres kontraktu z NFZ wystawiany jest rachunek). W ramach przychodni działają równolegle, co najmniej dwa gabinety, w każdym z nich pacjentów przyjmuje jeden lekarz i asystentka. Za wizytę uznaje się również skorzystanie z pojedynczej usługi (np. zdjęcia rentgenowskiego), przy którym obecność lekarza nie jest obowiązkowa, ale konieczna jest obecność pielęgniarki (asystentki). Rejestracji do lekarza dokonuje rejestratorka, która jest jednocześnie osobą wystawiającą rachunki i przyjmującą do kasy opłaty w gotówce za wykonane usługi. Pełnoletni pacjent, który chociaż raz został zarejestrowany w przychodni posiada swoje elektroniczne konto, poprzez które może także zapisać się (bądź dziecko) na wizytę, sprawdzić i edytować swoje dane personalne, przeglądać cennik usług. Rejestracja odbywa się do konkretnego lekarza stomatologa (rejestratorka i zalogowany w systemie pacjent mają wgląd do harmonogramu pracy lekarzy a także grafiku przyjęć), na określony dzień i godzinę (numer wizyty), co pozwala na zredukowanie praktycznie do zera kolejek w poczekalni i pozwala uwzględnić w pewnym stopniu osobiste preferencje pacjentów. Każda zapisana wizyta może zostać ponadto anulowana, bądź godzina i termin wizyty mogą zostać zmienione (na inny wolny termin). Wcześniej wspomniane skorzystanie z usługi niewymagającej obecności lekarza odbywa się na poczekaniu, bez konieczności wcześniejszej rejestracji (jest jednak nadal uważane za wizytę i zostaje odnotowane w karcie pacjenta). W przychodni przechowywane są dane o wszystkich prywatnych i nieprywatnych pacjentach, pracownikach i kontrahentach oraz o środkach trwałych (wraz z danymi pracownika odpowiedzialnego za dany środek trwały) i materiałach (wraz ze stanem magazynowym). Informacje te zapisywane są elektronicznie w bazie danych. Każdy pacjent posiada także w bazie swoją (tylko jedną) kartę pacjenta, która zawiera m.in. dane osobowe, historię choroby, terminy kolejnych przyjęć i każdorazowe wywiady lekarskie. Podczas 4

5 wizyty pacjent może skorzystać z jednej bądź wielu usług świadczonych w przychodni, a ważne informacje o przebiegu leczenia są zapisywane przez lekarza bądź asystentkę w karcie pacjenta. Ponadto asystentka ma obowiązek rejestrowania ilości zużytych materiałów przy każdej wizycie (chyba, że nic nie zostało zużyte). Pracownik przychodni (magazynier) może składać zamówienia na materiały. Pojedyncze zamówienie może dotyczyć jednego lub wielu materiałów od tego samego dostawcy. Każda zrealizowana pozycja z zamówienia musi być poparta fakturą od dostawcy (z tym, że zakładamy, iż na jednej fakturze mogą się pojawić pozycje z różnych zamówień, ale złożonych do tego samego dostawcy). Czas pracy pracowników przychodni wyznaczany jest na harmonogramie pracy, do którego wgląd mają wszyscy pracownicy i pacjenci. Harmonogram ustalany jest na miesiąc z góry (z tym, że przewidziana jest oczywiście możliwość edycji harmonogramu w przypadku zwolnień L4 pracowników itp.). Każdy lekarz ma ponadto dzienny grafik pracy, na którym zapisywani są w odpowiednich godzinach pacjenci. Jak już wspomniano na początku, lekarze odpowiedzialni są za raporty dla NFZ, natomiast asystentki, pracownicy administracji i osoby odpowiedzialne za materiały mogą być zobligowane do sporządzania raportów dla kierownictwa. Ponadto pracownik administracji i pracownik szczebla kierowniczego (pracownik zarządu) mają możliwość tworzenia w systemie zestawień z opcją wygenerowania wykresu dla odpowiednich danych. 5

6 Diagram hierarchii funkcji 1. Ewidencja zasobów 1.1. Ewidencja pracowników Dodawanie danych o pracownikach Modyfikowanie danych o pracownikach Wyszukiwanie pracowników 1.2. Ewidencja środków trwałych Dodawanie danych o środkach trwałych Modyfikowanie danych o środkach trwałych Wyszukiwanie środków trwałych 1.3. Ewidencja materiałów Dodawanie danych o materiałach Modyfikowanie danych o materiałach Aktualizacja stanu danego materiału na magazynie Rejestracja wydania materiału z magazynu Rejestracja przyjęcia materiału na magazyn Aktualizacja danych o materiale Wyszukiwanie materiałów 1.4. Ewidencja pacjentów Dodawanie danych o pacjentach Modyfikowanie danych o pacjentach Edycja danych osobowych Aktualizacja historii choroby Wgląd do danych pacjenta Wgląd do historii choroby pacjenta 1.5. Ewidencja kontrahentów Dodawanie danych o kontrahentach Modyfikowanie danych o kontrahentach 2. Ewidencja wizyt i usług 2.1. Ewidencja wizyt Zapis na wizytę Zmiana terminu wizyty Anulowanie wizyty 2.2. Ewidencja usług Dodawanie danych o usługach Aktualizacja ceny usługi Drukowanie cennika usług Wgląd do cennika usług 3. Obsługa funkcjonowania placówki 3.1. Ewidencja czasu pracy pracowników Ustalanie harmonogramu pracy 6

7 Edytowanie harmonogramu pracy Sporządzanie grafiku pracy Edytowanie grafiku pracy Wgląd do harmonogramu pracy Wgląd do grafiku pracy Drukowanie harmonogramów Drukowanie grafików 3.2. Wspomaganie ewidencji finansowo księgowej Wystawianie rachunków Rejestracja zobowiązań Rejestracja obrotu gotówkowego Rejestracja wpłat gotówkowych Rejestracja wypłat gotówkowych Rejestracja wyciągów bankowych 3.3. Ewidencja zamówień materiałowych Dodawanie danych o zamówieniach Modyfikacja danych o zamówieniach 3.4. Archiwizacja i kontrola danych i dokumentów 4. Kontrola pracy i wydajności placówki 4.1. Ewidencja raportów Tworzenie raportów dla NFZ Tworzenie raportów dla kierownictwa Przegląd raportów 4.2. Ewidencja zestawień Tworzenie zestawień Przeglądanie zestawień Generowanie wykresów 7

8 Formularz opisu wymagań funkcji NAZWA FUNKCJI OPIS FUNKCJI DANE WEJŚCIOWE ŹRÓDŁO DANYCH WEJŚCIOWYCH WYNIK WARUNEK WSTĘPNY UWAGI 1 Ewidencja Zasobów Funkcja umożliwia dodawanie, wyszukiwanie, edytowanie danych o pracownikach,środkach trwałych, materiałach, pacjentach oraz kontrahentach Dane dotyczące pracowników, środków trwałych, materiałów, pacjentów i kontrahentów Pracownik przychodni stomatologicznej Dodanie lub zmodyfikowanie danych o pacjentach, środkach trwałych, materiałach, pracownikach, kontrahentach Modyfikowane elementy muszą istnieć w systemie Aby było możliwe poprawne działanie placówki musi istnieć ewidencja zasobów NAZWA FUNKCJI 1.3 Ewidencja materiałów OPIS FUNKCJI DANE WEJŚCIOWE ŹRÓDŁO DANYCH WEJŚCIOWYCH WYNIK WARUNEK WSTĘPNY UWAGI Funkcja umożliwia dodawanie, edytowanie oraz aktualizowanie stanu na magazynie danego materiału Dane dotyczące materiałów - indeks, nazwa, ilość materiału na magazynie, wymagany poziom minimalny, wymagany poziom maksymalny, cena Magazynier Dodanie, edycja lub zaktualizowanie stanu na magazynie danego materiału Modyfikowane materiały musza istnieć w systemie oraz zaktualizowanie stanu na magazynie jest tylko możliwe dla istniejącego w systemie materiału Aby było możliwe poprawne działanie placówki musi istnieć ewidencja materiałów 8

9 NAZWA FUNKCJI OPIS FUNKCJI DANE WEJŚCIOWE ŹRÓDŁO DANYCH WEJŚCIOWYCH WYNIK WARUNEK WSTĘPNY UWAGI Modyfikowanie danych o materiałach Funkcja umożliwia modyfikowanie danych o materiale oraz aktualizacje stanu na magazynie danego materiału Dane dotyczące materiałów - indeks, nazwa, ilość materiału na magazynie, wymagany poziom minimalny, wymagany poziom maksymalny, cena Magazynier Zmodyfikowane dane o materiale Modyfikowany materiał musi istnieć w systemie Aby było możliwe poprawne działanie placówki, magazynier musi mieć dostęp do modyfikacji danych materiałowych. NAZWA FUNKCJI OPIS FUNKCJI DANE WEJŚCIOWE ŹRÓDŁO DANYCH WEJŚCIOWYCH WYNIK WARUNEK WSTĘPNY UWAGI Aktualizacja stanu danego materiału na magazynie Funkcja umożliwia rejestrację wydania materiału z magazynu oraz rejestrację przyjęcia materiału na magazyn Ilość danego materiału na magazynie, ilość przyjmowanego bądź wydawanego z magazynu materiału Magazynier Zaktualizowany stan na magazynie danego materiału Materiał, dla którego jest aktualizowany stan na magazynie musi istnieć w systemie Aby było możliwe poprawne działanie placówki, magazynier musi mieć dostęp do aktualnych stanów materiałów w magazynie 9

10 NAZWA FUNKCJI OPIS FUNKCJI DANE WEJŚCIOWE ŹRÓDŁO DANYCH WEJŚCIOWYCH WYNIK WARUNEK WSTĘPNY UWAGI Rejestracja wydania materiału z magazynu Funkcja umożliwia rejestrację wydania materiału z magazynu Ilość danego materiału na magazynie, ilość wydanego materiału z magazynu Magazynier Zmniejszenie stanu materiału na magazynie o ilość, która została wydana Materiał dla którego odbywa się rejestracja wydania musi istnieć w systemie Aby było możliwe poprawne działanie placówki musi istnieć rejestracja wydania materiału z magazynu NAZWA FUNKCJI OPIS FUNKCJI 2 Ewidencja usług i wizyt Funkcja umożliwia ewidencje usług oraz ewidencje wizyt DANE WEJŚCIOWE Dane dotyczące wizyt i usług ŹRÓDŁO DANYCH WEJŚCIOWYCH WYNIK WARUNEK WSTĘPNY UWAGI Lekarz, asystentka, pracownik administracji, rejestratorka, pacjent Modyfikacja właściwości danej usługi lub terminu wizyty, dodanie nowej wizyty bądź usługi Modyfikowane wizyty bądź usługi muszą istnieć w systemie, nowa wizyta dodawana do systemu (do tego samego lekarza) nie może pokrywać się terminem i godziną z już istniejącą, aktywną wizytą zapisaną w systemie Aby było możliwe poprawne działanie placówki musi istnieć ewidencja wizyt i usług 10

11 NAZWA FUNKCJI OPIS FUNKCJI 2.1 Ewidencja wizyt Funkcja umożliwia zapis na wizytę, zmianę terminu wizyty oraz anulowanie wizyty DANE WEJŚCIOWE Dane dotyczące wizyty id wizyty, data wizyty, godzina wizyty, id pacjenta, id pracownika, status ŹRÓDŁO DANYCH Rejestratorka, pacjent WEJŚCIOWYCH WYNIK WARUNEK WSTĘPNY UWAGI Modyfikacja terminu wizyty bądź całkowite jej anulowanie Zmiana terminu wizyty oraz anulowanie wizyty wymaga istniejącej w systemie wizyty, zapis na wizytę jest tylko możliwy w sytuacji gdy w wybranym terminie pracuje dany lekarz oraz termin ten nie jest zajęty przez innego pacjenta Aby było możliwe poprawne działanie placówki musi istnieć ewidencja wizyt NAZWA FUNKCJI OPIS FUNKCJI Zapis na wizytę Funkcja umożliwia zapis na wizytę DANE WEJŚCIOWE Dane dotyczące wizyty id wizyty, data wizyty, godzina wizyty, id pacjenta, status ŹRÓDŁO DANYCH Rejestratorka, pacjent WEJŚCIOWYCH WYNIK WARUNEK WSTĘPNY UWAGI Pojawienie się w grafiku pracy lekarza nowej wizyty Zapis na wizytę jest tylko możliwy w sytuacji gdy w wybranym terminie pracuje dany lekarz oraz termin ten nie jest zajęty przez innego pacjenta Aby było możliwe poprawne działanie musi istnieć sposób rejestracji wizyt 11

12 NAZWA FUNKCJI OPIS FUNKCJI DANE WEJŚCIOWE ŹRÓDŁO DANYCH WEJŚCIOWYCH WYNIK WARUNEK WSTĘPNY 3. Obsługa funkcjonowania placówki Funkcja umożliwia ewidencję czasu pracy pracowników, ewidencję zamówień materiałowych, wspomaganie ewidencji finansowo księgowej oraz archiwizację i kontrolę danych i dokumentów Dane dotyczące organizacji pracy pracowników, dane o wystawionych przez placówkę rachunkach i dane o fakturach zakupu, dane dot. obrotu gotówkowego i wyciągów bankowych, dane dot. zamówień materiałowych Pracownicy przychodni stomatologicznej, pacjenci Stworzenie harmonogramu pracy pracowników, grafiku przyjęć lekarza, zapisanie danych na temat zamówień, faktur, rachunków, wyciągów bankowych oraz obrotu gotówkowego w systemie, stworzenie i zapisanie archiwów danych i dokumentów Dane muszą istnieć w systemie. W przypadku kontroli poprawności - dopisanie lub modyfikacja danych w systemie. UWAGI NAZWA FUNKCJI OPIS FUNKCJI 3.3. Ewidencja zamówień materiałowych Funkcja umożliwia dodawanie i modyfikowanie danych na temat zamówień materiałowych DANE WEJŚCIOWE Dane dotyczące zamówień materiałowych ŹRÓDŁO DANYCH WEJŚCIOWYCH WYNIK WARUNEK WSTĘPNY UWAGI Magazynier Stworzenie nowego zamówienia lub modyfikacja istniejącego zamówienia Dane na temat materiałów oraz modyfikowanych zamówień muszą istnieć w systemie. Aby było możliwe poprawne działanie musi istnieć ewidencja zamówień materiałowych 12

13 NAZWA FUNKCJI OPIS FUNKCJI 3.3. Dodawanie danych o zamówieniach Funkcja umożliwia dodawanie danych na temat zamówień materiałowych DANE WEJŚCIOWE Dane dotyczące zamówień materiałów ŹRÓDŁO DANYCH WEJŚCIOWYCH WYNIK WARUNEK WSTĘPNY UWAGI Magazynier Stworzenie nowego zamówienia materiałowego Dodawane zamówienie nie może istnieć w systemie. Muszą istnieć zdefiniowane dane na temat zamawianych materiałów Aby było możliwe poprawne działanie musi istnieć ewidencja zamówień materiałowych NAZWA FUNKCJI OPIS FUNKCJI DANE WEJŚCIOWE ŹRÓDŁO DANYCH WEJŚCIOWYCH WYNIK WARUNEK WSTĘPNY UWAGI 4. Kontrola pracy i wydajności placówki Funkcja umożliwia ewidencję raportów oraz ewidencję zestawień wraz z generowaniem wykresów Dane dotyczące pracowników, środków trwałych, pacjentów, materiałów, kontrahentów, wizyt, zamówień oraz dane finansowoksięgowe Magazynier, asystentka, lekarz, pracownik administracji Stworzenie raportów dla kierownictwa i NFZ oraz stworzenie zestawień, wraz z możliwością ich przeglądania Dane na temat pracowników, środków trwałych, pacjentów, materiałów, kontrahentów, wizyt, zamówień oraz dane finansowoksięgowe muszą istnieć w systemie Aby było możliwe poprawne działanie musi istnieć ewidencja w/w danych 13

14 NAZWA FUNKCJI OPIS FUNKCJI DANE WEJŚCIOWE ŹRÓDŁO DANYCH WEJŚCIOWYCH WYNIK WARUNEK WSTĘPNY UWAGI Ewidencja raportów Funkcja umożliwia tworzenie i przeglądanie raportów dla kierownictwa i NFZ Dane dotyczące wizyt, pacjentów, materiałów, zamówień, środków trwałych, kontrahentów oraz dane finansowo-księgowe Magazynier, asystentka, lekarz, pracownik administracji Stworzenie raportów dla kierownictwa i NFZ z możliwością ich przeglądania Dane na temat pracowników, środków trwałych, pacjentów, materiałów, kontrahentów, wizyt, zamówień oraz dane finansowoksięgowe muszą istnieć w systemie Aby było możliwe poprawne działanie musi istnieć ewidencja w/w danych 14

15 Diagramy UML W projekcie zostały uwzględnione cztery rodzajów diagramów UML: Diagramy przypadków użycia na różnych poziomach dekompozycji Diagram klas Diagram czynności Diagram sekwencji Diagram przypadków użycia Najbardziej szczegółowo opisany w projekcie, dający możliwość graficznego zobrazowania przypadków użycia, aktorów oraz związków między nimi, występujących w danej dziedzinie przedmiotowej. Dla lepszego zrozumienia działania systemu z punktu widzenia użytkownika diagram został podzielony na 4 mniejsze części: pracownicy placówki stomatologicznej, szczebel administracyjny i kierowniczy, zarządzanie materiałami, obsługa wizyt. Diagram przypadków użycia pracownicy placówki stomatologicznej 15

16 Diagram przypadków użycia szczebel administracyjny i kierowniczy 16

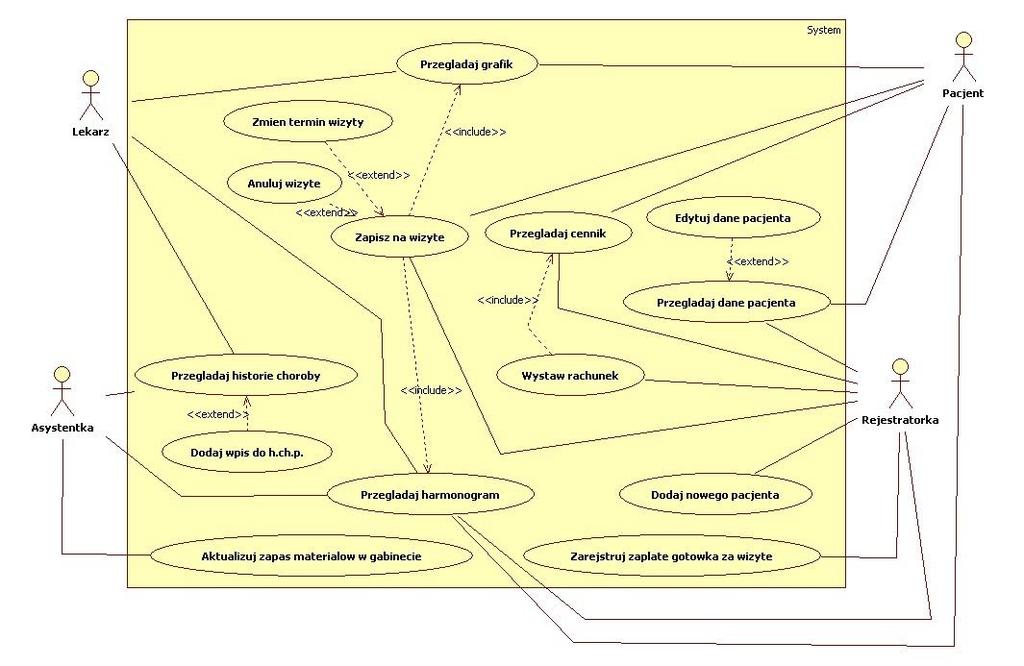

17 Diagram przypadków użycia zarządzanie materiałami Diagram przypadków użycia obsługa wizyt 17

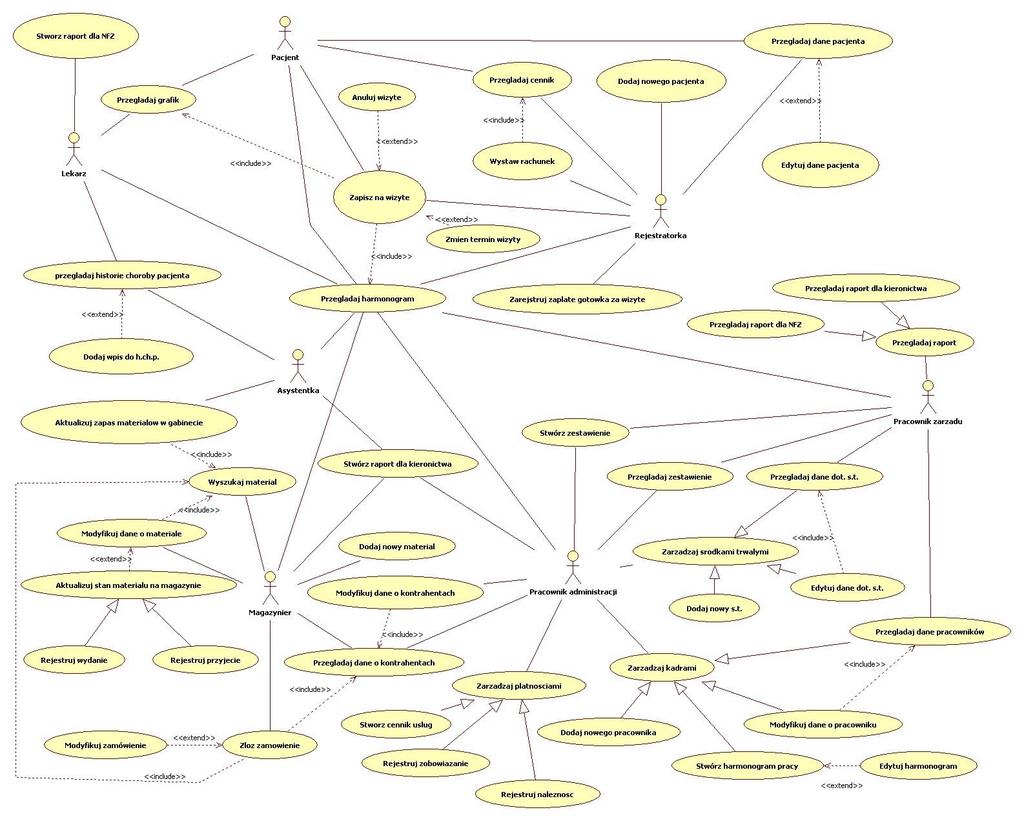

18 Diagram przypadków użycia całość projektowanego systemu Poniższy diagram przedstawia całość projektowanego systemu. Tworzony system będzie zawierał 7 aktorów grających różne role: Pacjenta, Lekarza, Rejestratorkę, Asystentkę, Magazyniera, Pracownika zarządu, Pracownika administracji, oraz 45 przypadków użycia.diagram został także rozbudowane o bardziej zaawansowane składniki, takie jak zależności zawierania, zależności rozszerzania i uogólnienia. 18

19 Dokumentacja przypadku użycia dla przypadku Anulowanie wizyty Nazwa: Anulowanie wizyty Numer: 14 Twórca: Michał Noryński - projektant Poziom ważności: Średni Typ przypadku użycia: Rozszerzenie Aktorzy: Rejestratorka, Pacjent Krótki opis: Anulowanie zarezerwowanej wizyty Warunki wstępne: Pacjent musi być wcześniej zapisany na wizytę Warunki końcowe: System daje możliwość zapisania się na anulowaną wizytę innemu pacjentowi 1. Rejestratorka weryfikuje wizytę uruchamiając funkcję Weryfikuj wizytę 2. System wyświetla okienko z informacją o zapisach na dany dzień Główny przepływ zdarzeń: 3. Rejestratorka zaznacza pozycję zapisanej osoby i wybiera opcję Anuluj wizytę 4. System prosi o potwierdzenie wykonania operacji komunikatem Czy na pewno anulować wizytę?. 5. Rejestratorka potwierdza wykonanie operacji wybierając przycisk TAK 6. System potwierdza wykonanie transakcji komunikatem Anulowano Wizytę 2a. System wyświetla komunikat Brak rezerwacji Alternatywne przepływy zdarzeń: 5a. Rejestratorka rezygnuje z anulowania wizyty. 6a. Jeżeli wystąpił problem z potwierdzeniem operacji przez system wyświetla się komunikat Wizyta nie została anulowana Specjalne wymagania: 1. Wysoka niezawodność systemu Notatki i kwestie: Brak 19

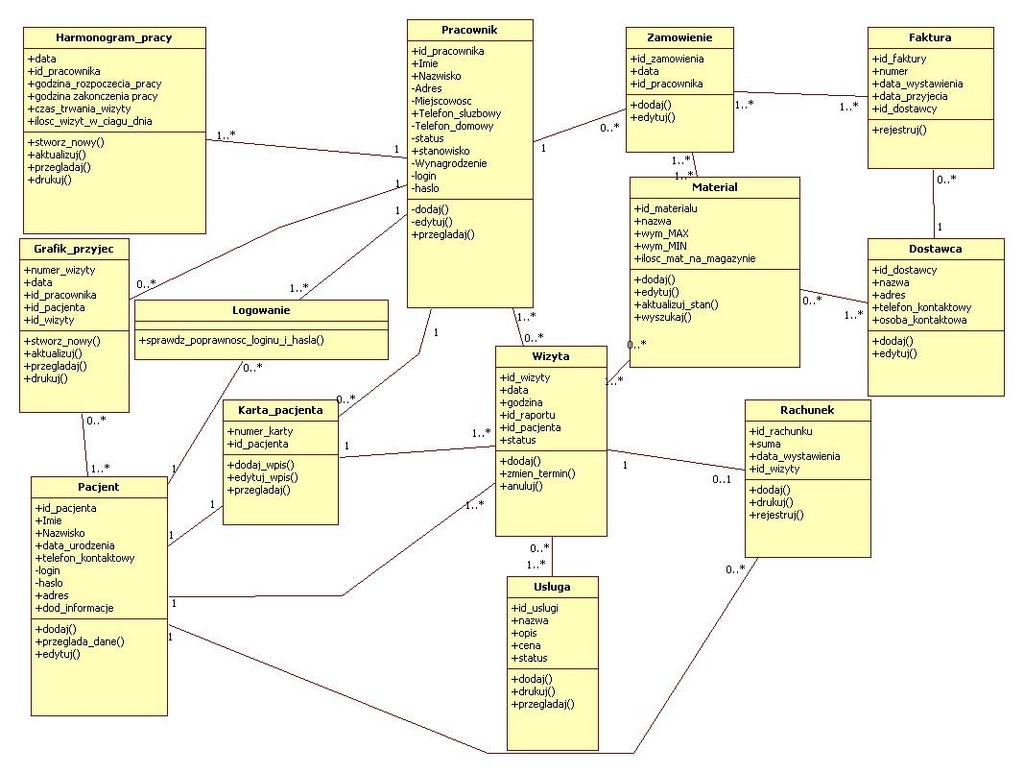

20 Diagram klas Poniższy diagram przedstawia strukturę systemu w modelach obiektowych przez ilustrację struktury klas i zależności między nimi. Diagram ten składa się z 13 klas, które zawierają 68 atrybutów, 37 metod publicznych oraz połączone są 18 zależnościami, w tym jedna klasa Logowanie, nie posiada żadnych atrybutów. 20

21 Diagram czynności Prezentacja czynności Przeglądanie i dodawanie wpisów do historii choroby pacjenta. Czynność jest podzielona na dwie partycje (na lekarza i system). Diagram obrazuje czynność od momentu wciśnięcia w menu przycisku logowanie, przez weryfikację hasła, wyszukanie pacjenta, wyświetlenie formularza nowego wpisu, a skończywszy na wylogowaniu się. 21

22 Diagram sekwencji Prezentacja diagramu sekwencji dla przypadku użycia Złóż zamówienie wraz z uwzględnieniem przypadku rozszerzającego Modyfikuj zamówienie. Składa się on z 5 obiektów oraz 13 komunikatów.magazynier rozpoczyna składanie zamówienia od zapytania o dane kontrahentów, które są przesyłane do formularza zamówienia. Jeśli zapytanie będzie błędne magazynier otrzyma komunikat o błędzie. Następnie magazynier składa zapytanie dotyczące danych materiału, które następnie są przesyłane do formularza zamówień (musi wpisać poprawne dane inaczej system zgłosi błąd). Jeśli dane o kontrahentach i materiałach są poprawne to zostają one zapisane w bazie danych. Jeżeli system nie zgłosi żadnego błędu magazynier otrzyma potwierdzenie zapisu. Po zapisie zamówienia istniej możliwość modyfikacji istniejącego zamówienia. 22

23 Diagram związków encji (ERD) Poniższy diagram daje możliwość przeanalizowania struktury danych przechowywanych w projektowanym systemie informatycznym. Stworzony model jest zbudowany z 23 encji i 107 atrybutów połączonych 26 związkami. 23

24 Diagram przepływu danych (DFD) Diagram kontekstowy Poniższe dwa diagramy obrazują dynamiczną strukturę danych. Łączą elementy zewnętrzne systemu, składnice danych oraz procesy zachodzące w systemie. Diagram kontekstowy definiuje zakres i granice systemu. System przedstawiony jest jako pojedynczy proces a na obwodzie przedstawione są obiekty zewnętrznie. Reasumując, na diagramie znajduję się 9 obiektów zewnętrznych powiązanych z systemem - 39 przepływami danych. 24

25 Diagram zerowy Diagram zerowy jest rozszerzeniem diagramu kontekstowego. Następuję tu dekompozycja procesu występującego na diagramie kontekstowym na zbiór kluczowych procesów występujących w firmie. Dodatkowo pojawiają się składnice danych,w których przechowywane są dane. Na poniższym diagramie możemy odnaleźć: 4 kluczowe procesy dla firmy, 9 różnych obiektów zewnętrznych, 94 przepływy danych. 25

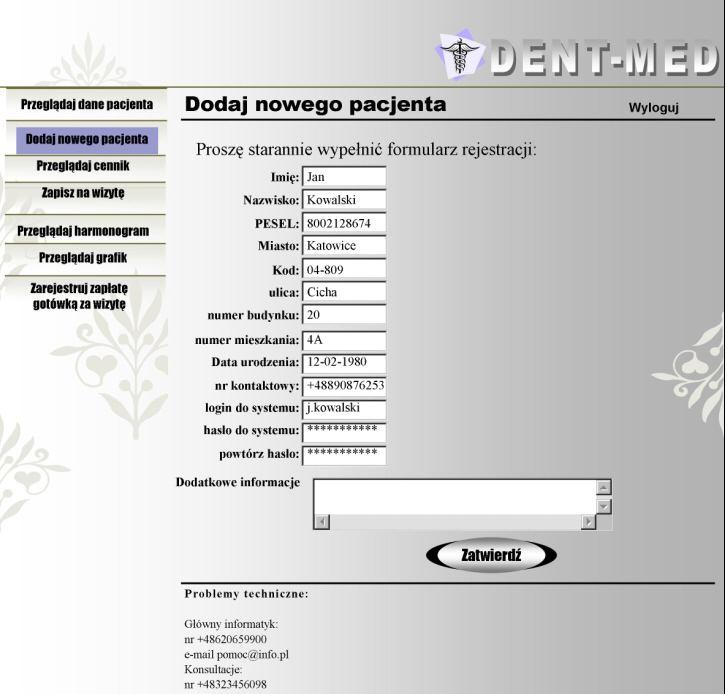

26 Interfejs Poniższe interfejsy przedstawiają dwie dostępne w systemie funkcje dla rejestratorki: Interfejs Dodaj nowego pacjenta Interfejs Przeglądaj grafik Interfejs Dodaj nowego pacjenta Poniższy interfejs przedstawia formularz jaki trzeba wypełnić aby zarejestrować nowego pacjenta w systemie. Na interfejsie umieszczonych jest 13 pól tekstowych, zawierających podstawowe dane pacjenta, za wyjątkiem ostatnich trzech w których są informacje potrzebne do zalogowania się pacjenta w systemie. Po wypełnieniu formularza rejestratorka może kliknąć w przycisk zatwierdź co spowoduje zapisanie nowego pacjenta w systemie. 26

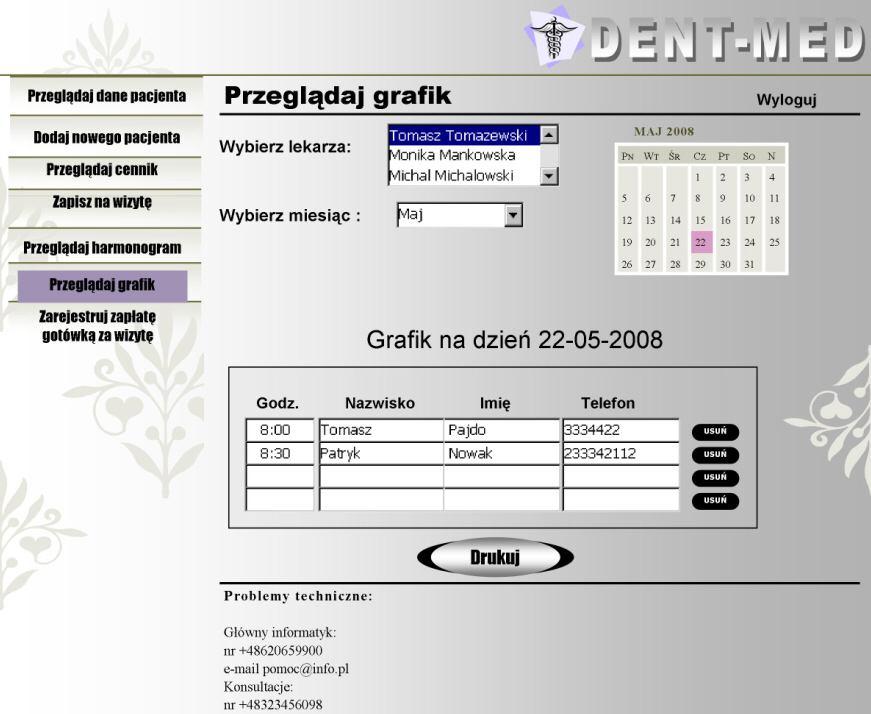

27 Interfejs Przeglądaj grafik Poniższy interfejs służy do przeglądania grafiku pracy wybranego lekarza. Składa się on z dwóch list służących do wybrania interesującego nas lekarza oraz miesiąca, kalendarza za pomocą którego wybieramy dzień poszczególnego miesiąca oraz tabeli, która przedstawia listę pacjentów na dany dzień, którą można wydrukować. 27
