Diagomatic Wialon mobilna aplikacja 28 sierpnia 2018 1.

urządzeniach mobilnych i jest dostępna na platformach Android oraz ios.

pojazdu oraz jej stanu (trasa, parkowanie, zatrzymanie), aktualne monitorowanie danego

1 Diagomatic Wialon mobilna aplikacja 28 sierpnia Wstęp Wialon Mobile to aplikacja zapewniająca podstawowe funkcje systemu Wialon Hosting na urządzeniach mobilnych i jest dostępna na platformach Android oraz ios. Zestaw funkcjonalności aplikacji mobilnej Wialon to między innymi: śledzenie lokalizacji pojazdu oraz jej stanu (trasa, parkowanie, zatrzymanie), aktualne monitorowanie danego pojazdu, a mianowicie czas przyjścia ostatniej wiadomości z pojazdu, najnowsze zdarzenia jak podróż, parkowanie, zagłuszanie. *- W aplikacji pojazd = obiekt.

2 2. Logowanie i autoryzacja Aby korzystać z aplikacji należy zalogować się kontem Kierowcy (adres email oraz hasło), jeżeli konta nie ma na liście lub lista jest pusta, musisz przejść proces

2 2 2. Logowanie i autoryzacja Aby korzystać z aplikacji należy zalogować się kontem Kierowcy (adres oraz hasło), jeżeli konta nie ma na liście lub lista jest pusta, musisz przejść proces autoryzacji. Aby to zrobić, naciśnij Zaloguj jako inny użytkownik, wprowadź nazwę użytkownika i hasło, a następnie wybierz Autoryzuj Login Użytkownik to konto Jeśli nie ma twojego konta na liście to zaloguj się jako inny użytkownik Rys. 1 Aby zalogować się do aplikacji należy podać dane logowania Kierowcy.

3 3 3. Ekran domowy i Menu Po zalogowaniu do aplikacji użytkownik widzi ekran domowy (Obiekty). W lewym górnym rogu znajduje się menu podręczne. Po naciśnięciu menu (trzy poziome kreski) wyświetli nam się lista dostępnych funkcji. Obiekty Mapa Ustawienia Wsparcie Dashboard Przycisk MENU Naciśnięcie Oka spowoduję możliwość wyboru przez użytkownika konkretnych obiektów. Naciśnięcie ikony Mapy spowoduję możliwość podejrzenia wszystkich obiektów użytkownika na mapie. Lista dostępnych obiektów Rys. 2 Po zalogowaniu się, użytkownik widzi ekran domowy

4 4 1. Zakładka OBIEKTY pozwala użytkownikowi na szczegółowe monitorowanie parametrów pojazdów które są dynamicznie aktualizowane. Zawiera informacje o bieżącym stanie ruchu pojazdu, czas rozpoczęcia uruchomienia pojazdu, czas trwania w ruchu oraz aktualny adres. Rys. 3 Widok menu

5 Stan aktualny Aplikacja Wialon Mobile Client wykorzystuje satelity GPS do wykrywania ruchu pojazdów, Minimalna wartość poruszania się pojazdu powinna być większa niż 0.

5 5 Stan aktualny Aplikacja Wialon Mobile Client wykorzystuje satelity GPS do wykrywania ruchu pojazdów, Minimalna wartość poruszania się pojazdu powinna być większa niż 0. Podróż Zatrzymanie Parking Obecny stan nieznany (sprawdź właściwości przebiegu trasy pojazdu) Ostatni znany stan Brak danych z pojazdu Aktualność danych Kolor zielony Status online - wiadomości odebrane na bieżąco (o ile nie przekracza braku wiadomości do pięciu minut). Kolor żółty Ostatnia odebrana wiadomość powyżej pięciu minut do godziny. Kolor czerwony - Ostatnia odebrana wiadomość powyżej godziny do 24 godzin. Kolor szary Status offline Ostatnia wiadomość odebrana powyżej 24 godzin.

6 6 Przy pierwszym uruchomieniu aplikacji Wialon, widoczna jest lista obiektów (pojazdów). Możliwy jest wybór konkretnych pojazdów klikając w ikonkę OKO po lewej stronie. Pojazdy zaznaczone będą monitorowane na mapie wraz historią pojazdu (trasa, parametry, liczniki) Po wybraniu obiektów Zapisz lub odrzuć zmiany Obiekty wybrane Obiekty nie wybrane Rys. 3 Wybór obiektów, które interesują użytkownika. Po wybraniu pojazdów, aby powrócić do listy zadań należy nacisnąć zielony znacznik (Zapisz zmiany) lub czerwony krzyżyk (Odrzuć zmiany). Korzystając z urządzenia ios dotknij przycisków Zapisz lub Anuluj znajdujących się po obu stronach nazwy menu.

7 2. Zakładka MAPY pozwala użytkownikowi na podgląd swoich pojazdów na mapie (na żywo). Użytkownik ma możliwość powiększenia, pomniejszenia, obracania lub pochylenia widoku mapy.

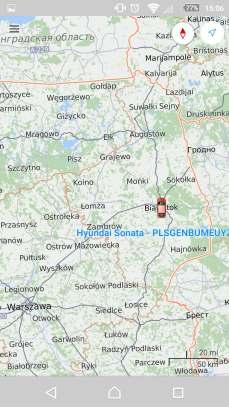

7 7 2. Zakładka MAPY pozwala użytkownikowi na podgląd swoich pojazdów na mapie (na żywo). Użytkownik ma możliwość powiększenia, pomniejszenia, obracania lub pochylenia widoku mapy. Powiększanie / Pomniejszanie przy pomocy gestów na ekranie: Dotknij dwukrotnie powiększ Stuknij dwoma palcami pomniejsz Dwa palce rozciągają / zwężają odpowiednio powiększają i pomniejszają Gesty pochylenia Użytkownik może pochylić mapę umieszczając na niej dwa palce i przesuwając je w górę lub w dół odpowiednio zwiększając i zmniejszając kąt nachylenia. Obracanie mapy Użytkownik może obrócić mapę umieszczając na niej dwa palce i zastosować ruch obrotowy np. W prawo wg. Wskazówek zegara lub w lewo. Rys. 4 Pozycja pojazdu widoczna na mapie.

8 3. Zakładka Ustawienia tutaj użytkownik ma prawo zmieniać wszystkie ustawienia dotyczące map, powiadomień, zmian ikon, nazw, grup pojazdów, a także Geostref. Mapa: 1.

8 8 3. Zakładka Ustawienia tutaj użytkownik ma prawo zmieniać wszystkie ustawienia dotyczące map, powiadomień, zmian ikon, nazw, grup pojazdów, a także Geostref. Mapa: 1. Rodzaj mapy użytkownik może wybrać aktualną mapę różnych dostawców, między innymi mapy Gurtam, OpenStreetMap, Google Roadmap, Google Satellite, Google Terrain, Google Hybrid, Mapbox Streets, Mapbox Satellite, Mapbox Satellite Streets 2. Ikony obiektów włączenie / wyłączenie wyświetlania ikon obiektów na mapie. 3. Nazwy obiektów włączenie / wyłączenie wyświetlania nazw obiektów na mapie. 4. Grupuj obiekty włączenie / wyłączenie wyświetlania ikony grupy obiektów. 5. Geostrefy włączenie / wyłączenie widoku geostref na mapie 6. Powiększenie włączenie / wyłączenie wyświetlenia przycisku skalowania mapy. Powiadomienia: 7. Włącz / wyłącz odbieranie powiadomień mobilnych Ringtone wybór dzwonka powiadomienia Rys. 5 Widok ustawień Inne (Other): 9. Geofences as adresses Ustawia geostrefy jako adres. 10. Aktywny ekran (Active Screen) tutaj użytkownik może ustawić czas aktywności ekranu. Dostępne są następujące warianty:

9 o Podczas ładowania ekran będzie aktywny podczas ładowania telefonu / tabletu o Zawsze ekran jest zawsze aktywny o Wyłączone wyłącza aktywny ekran 4.

9 9 o Podczas ładowania ekran będzie aktywny podczas ładowania telefonu / tabletu o Zawsze ekran jest zawsze aktywny o Wyłączone wyłącza aktywny ekran 4. Monitoring Po naciśnięciu przez użytkownika wybranego pojazdu aplikacja przenosi do monitoringu pojazdu. Tryb Monitoring zapewnia możliwość monitorowania zarówno położenia pojazdu na mapie, jak i parametrów odbieranych z pojazdu. Lokalizacja pokazywana jest jako adres (domyślnie) lub jako obecność w geostrefie. Wizualna historia trasy Czas trwania w ruchu Czas postoju Przebyty dystans Rys. 6 Monitoring pojazdu

10 10 Historia Użytkownik może przeglądać zdarzenia pojazdu w zakładce Historia. Wszystkie wydarzenia prezentowane są chronologicznie. Rodzaje zdarzeń i dostarczone informacje: Podróż Czas rozpoczęcia zdarzenia, czas trwania, przebyty dystans, średnia prędkość pojazdu Parking Czas rozpoczęcia parkingu, czas trwania, adres lokalizacji parkingu Użytkownik może wybrać dowolne wydarzenie w historii, aby wyświetlić je na mapie. Zakładka informacje pokaże użytkownikowi informacje dotyczące: Parametrów obiektu, liczniki, aktualny adresu postoju obiektu, ostatnią komunikacje oraz ilość połączonych satelit. Parametry obiektu użytkownik zobaczy Typ urządzenia znajdującego się w jego obiekcie, ID urządzenia, a także numer telefonu karty znajdującej się w urządzeniu. Liczniki pokaże użytkownikowi przebieg i czas pracy silinika. Parametry wysyłane przez nadajnik między innymi alarmy, wychylenia osi, obroty silnika etc. Rys. 7 Szczegółowe informacje dotyczące pojazdu

11 Informacje Użytkownik może przeglądać rozszerzone komunikaty w zakładce Informacje dotyczące: adresu lokalizacji, dane sprzętu (numer imei, numer seryjny), czujniki, liczniki i parametry pojazdu.

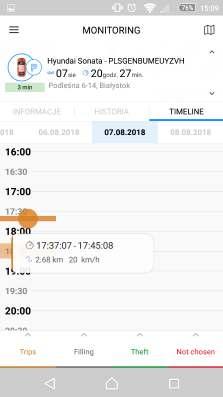

11 11 Informacje Użytkownik może przeglądać rozszerzone komunikaty w zakładce Informacje dotyczące: adresu lokalizacji, dane sprzętu (numer imei, numer seryjny), czujniki, liczniki i parametry pojazdu. Zakładka Timeline (oś czasu) pokaże użytkownikowi szczegółowe informacje o grupie zdarzeń Wizualne przebycie drogi w określonym czasie Rys. 8 Oś czasu "Timeline" pozwala wizualnie ocenić konkretne zdarzenia Timeline (Oś czasu) W zakładce Timeline użytkownik może wizualnie ocenić czas trwania konkretnych zdarzeń, sprawdzić ich liczbę oraz uzyskać szczegółowe informacje o grupie zdarzeń. Klikając w konkretne zdarzenie aplikacja przeniesie użytkownika na mapę.

12 12 Lokalizator Aplikacja obsługuje funkcję lokalizacji. Lokalizator można uruchomić z zakładki Obiekty oraz Monitoring W wyświetlonym menu użytkownik wybiera okres ważności lokalizatora (od godziny do tygodnia). Rys. 9 Funkcja włączenia lokalizatora
