2 2 Diagomatic Wialon Hosting aplikacja web 31 sierpnia Wstęp System śledzenia GPS Wialon to oprogramowanie, które pozawala użytkownikom kontrolować swoje jednostki (flota pojazdów, pracownicy) na urządzeniach PC i jest dostępny na przeglądarkach: Google Chrome 55+ Mozilla Firefox 51+ Opera 36+ Internet Explorer 11 (Edge) Zestaw funkcjonalności aplikacji web owej Wialon to między innymi: śledzenie lokalizacji pojazdu oraz jej stanu (trasa, parkowanie, zatrzymanie), aktualne monitorowanie danego pojazdu, a mianowicie czas przyjścia ostatniej wiadomości z pojazdu, najnowsze zdarzenia jak podróż, parkowanie, zagłuszanie.

3 3 2.1 Główny interfejs Główny interfejs pozwala użytkownikom monitorować swoje jednostki, a także tworzyć i je konfigurować. Główne zakładki interfejsu to: Monitoring Historia Geostrefy Lista Kierowców Powiadomienia Obiekty Wyszukaj obiekty na mapie Narzędzia Login użytkownika Hasło użytkownika Zmiana języka Otwierając stronę użytkownik widzi ekran logowania do aplikacji web. Domyślnie wprowadzony jest język angielski. Należy zmienić w okienku Language z English na Polski Następnie wpisuje się login użytkownika oraz hasło, a następnie przycisk Wprowadź Użytkownik po wprowadzeniu swojego Loginu i Hasła widzi główny interfejs systemu

4 4 monitoringu aplikacji. Po jego prawej stornie znajduje się mapa, po lewej obszar obszar roboczy. Nad mapą i obszarem roboczym znajduję się menu główne. MENU GŁÓWNE OBSZAR ROBOCZY MAPA Użytkownik może przeciągnąć mapę przetrzymując lewy klawisz myszy i powiększyć ją rolką do przodu lub pomniejszyć rolką do tyłu. 2.2 Ustawienia użytkownika Aby skonfigurować parametry, użytkownik musi kliknąć w prawym górnym rogu na przycisk z nazwą loginu, po czym w rozwiniętym podmenu wybrać Ustawienia użytkownika

5 5 Kliknięcie w nazwę swojego loginu spowoduje rozwinięcie podmenu w którym znajdują się ustawienia użytkownika. Użytkownik powinien upewnić się, że ustawienia są poprawne, ponieważ mogą mieć wpływ na poprawność i dokładność danych w przedstawianych w raportach, komunikatach, etykietach narzędzi, zadaniach, trasach i innych funkcjonalności systemowych.

6 6 Pozostałe przyciski w podmenu odpowiadają między innymi za: Zarządzaj aplikacjami Otwiera okno dialogowe do zarządzania aplikacją mobilną Wialon na urządzeniach mobilnych użytkownika. Lokalizator Otwiera okno dialogowe lokalizatora. Import / Eksport Umożliwia przeniesienie ustawień jednostek, użytkowników, zawartości zasobów (patrz Import i eksport). Przycisk Wyloguj, aby wylogować się z systemu (zakończenie sesji). 3 Monitoring Panel Monitoring wyświetla listę aktualnych obiektów (Pojazdów) użytkownika oraz ich położenie na mapie.

7 7 W obszarze roboczym znajduję się mini menu. W pierwszej kolumnie znajduję się śledzenie jednostek. / - podążanie mapy za obiektem W drugiej kolumnie aktualny stan ruchu. Stan ruchu określają następujące ikony: - jednostka się porusza (jeżeli jest czujnik zapłonu, ta ikona pokazuje również, że jednostka porusza się z wyłączonym silnikiem, to znaczy, że jest holowana lub transportowana) - jednostka się porusza, silnik jest włączony - jednostka jest nieruchoma - jednostka jest nieruchoma, silnik włączony - ostatnia wiadomość od jednostki została odebrana ponad godzinę temu: jednostka się poruszała - ostatnia wiadomość od jednostki została odebrana ponad godzinę temu: jednostka była nieruchoma - dane jednostkowe są odbierane za pomocą wykrywania LBS - dane uzyskane za pomocą wykrywania LBS są nieaktualne - nie ma żadnych komunikatów z urządzenia. W trzeciej kolumnie znajduję się stan komunikacji i sygnał GPS dostępność satelitów: Pierwszy pasek wskazuje zielony - satelity są dostępne. czerwony - satelity nie są dostępne. szary - satelity nie są dostępne przez okres dłuższy niż wskazany w ustawieniach.

8 8 W drugim pasku natomiast znajdują się informacje dotyczące pojazdu, kiedy był aktywny: zielony - urządzenie wysłało dane mniej niż 5 minut temu żółty - urządzenie wysłało dane w ciągu ostatniej godziny pomarańczowy - urządzenie wysłało dane w ciągu ostatnich 24 godzin czerwony - brak wiadomości przez czas dłuższy niż 24 godziny szary - obiekt nigdy nie przesłał danych Czwarta kolumna prezentuje stan połączenia połączenie z urządzeniem. pokazuje czy w danym momencie istnieje - urządzenie jest podłączone - urządzenie nie jest podłączone Piąta kolumna to Menu podręczne pod przyciskiem w którym rozwija się mini menu z wyborem następujących parametrów: Rejestrator zdarzeń - otwarty rejestrator - niewystarczające uprawnienia do rejestrowania zdarzeń dla tej jednostki. Pokaż trasę: - pokaż trasę na mapie - usunąć trasę z mapy W ustawieniach należy określić w jakim odstępie czasowym ma pokazywać trasę: Wczoraj, Tydzień, Miesiąc lub Inny (tryb ręczny) Właściwości obiektu: Otwórz właściwości obiektu właściwości można edytować. Modyfikacje takie jak numer telefonu urządzenia, numer IMEI, nazwa obiektu, zmiana ikony samochodu itp. Ostatnią kolumną jest czyszczenie listy i grup pojazdów ten sam przycisk znajduję się pod każdym innym obiektem, tak aby usuwać pojedyncze pojazdy.

9 9 Inne przyciski: Inne przyciski i znaki, które można znaleźć w panelu Monitoring: Jednostki wybrane do wyświetlenia na mapie są zaznaczone w pierwszej kolumnie tabeli. Aby wybrać wszystkie jednostki, zaznacz ikonę u góry tabeli. Przełącznik, który pokazuje, że pozycje na liście prac są posortowane według nazwy A-Z Przełącznik, który pokazuje, że pozycje na liście zadań są posortowane według nazwy w odwrotnej kolejności Z- A Przełącza do widoku grup jednostek Przycisk znajdowania i dodawania jednostek lub grup do listy. Przycisk umożliwiający dodanie wszystkich dostępnych jednostek lub grup do listy zadań. Dostosowanie panelu monitorowania (wybór wyświetlania kolumn). 4 Historia Zakładka Historia w Menu głównym pokazuje użytkownikowi trasę jego obiektów na mapie. Ścieżka posiada punkty, z których przychodzą wiadomości z urządzenia telemetrycznego. Każdy punk przechowuje datę i czas, kiedy wiadomość została odebrana, a także inne parametry jak prędkość, czujniki itp. Na trasie można umieścić znaczniki wskazujące miejsca parkowania i inne zdarzenia. Aby zobaczyć trasę, należy wybrać interesujący użytkownika obiekt z listy obiektów. Można wybrac również kolor trasy, wybierając listę kolor -> pojedyńczy. Domyślnym kolorem najnowszej trasy jest niebieski. Lista grubości lini przedstawia jak gruba ma być linia trasy na mapie. Użytkownik musi określić przedział czasowy w którym chce uzyskać dane. Po wypełnieniu wszystkich pól użytkownik naciska przycisk Pokaż trasę

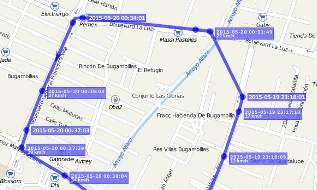

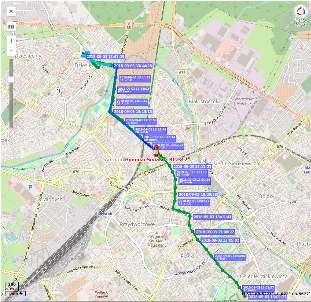

10 10 Po wciśnięciu przycisku, powinna pojawić się ścieżka z trasą danego obiektu oraz z punktami w których urządzenie wykonało przesyłanie informacji do aplikacji z określonym czasem i innymi parametrami takimi jak np. prędkość pojazdu. Czasem może zdarzyć się, że linia jest przerywana. Oznacza to, że dane z części tej trasy mogą być niedokładne. Na przykład przekroczony zostaję maksymalny odstęp między wiadomościami lub liczba satelitów jest mniejsza niż 4. Użytkownik może włączyć markery, czyli znaczniki w których pojazd rozpoczął podróż i gdzie ją zakończył, parkowanie, krótkie postoje. - parking, - krótkie postoje, - rozpoczęcie trasy, - zakończenie trasy. Adnotacje są podpowiedziami, które są dołączone do każdego punku trasy, aby pokazać datę i godzinę otrzymywania wiadomości, a także prędkość jednostki w tym czasie. Adnotacje mają charakter informacyjny, ale często, gdy jest ich dużo mogą wprowadzić chaos na mapie, dlatego czasami rozsądnie jest je wyłączyć.

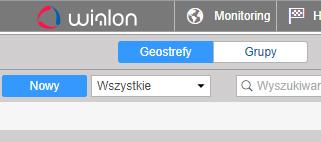

11 11 5 Geostrefy Geostrefy to obszar na mapie, który pozwala na dokładniejsze monitorowanie swoich obiektów, mogą być wykorzystywane do kontrolowania aktywności obiektów w danym obszarze lub poza nim. Można ich użyć jako punkty kontrolne trasy dla konkretnych obiektów. Tworzenie geostref jest wyjątkowo proste i dodaje się do nich wybrane przez użytkownika obiekty. Do geostref można dodać opis lub zdjęcie. Geostrefa może mieć kształt linii (np. Aleje lub dowolną drogę) wielokąt oraz okrąg o dowolnym promieniu. 5.1 Tworzenie geostref Geostrefa okrągła, liniowa i wielokątna. W obszarze roboczym tworząc nową geostrefę użytkownik naciska przycisk Nowy

12 12 Następnie obszar roboczy wyświetli nowe okno, w którym użytkownik może nazwać swoją geostrefę, ustalić jej kolor i grubość linii. Dodać opis, grupę, zdjęcie, a także ustalić widoczność tutaj użytkownik określa powiększenia mapy, na których będą wyświetlane geostrefy. Na przykład, jeśli geostrefa jest miastem, ma sens widzieć je na odległych skalach, natomiast jeśli jest to budynek, bardziej logicznie jest widzieć go w bardziej szczegółowych skalach. Gdy już użytkownik ustawi wszystkie właściwości swojej geostrefy, naciska przycisk zapisz. Geostrefa została dodana do listy.

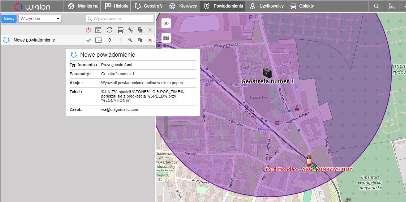

13 13 Użytkownik ma możliwość powiadomienia drogą SMS, lub przez aplikacje mobilną o przekroczeniu lub opuszczeniu danej geostrefy. W zakładce Powiadomienia (Menu główne) należy dodać obiekt do danej geostrefy, aby otrzymać takie powiadomienie. Możliwe jest również między innymi ustawienie ograniczenia prędkości w geostrefie. 6 Kierowcy System Wialon zapewnia możliwość tworzenia i zarządzania listą kierowców pracujących dla użytkownika. Jedno kliknięcie myszy może przypisać kierowcę do obiektu. Jest to szczególnie przydatne, gdy kilku kierowców pracuje z tym samym obiektem (pojazdem) Aby utworzyć listę swoich kierowców, użytkownik musi nacisnąć przycisk "Kierowcy" w głównym menu. Następnie wybiera tryb w którym chce pracować (kierowcy lub grupy).

14 Tworzenie kierowcy W obszarze roboczym, użytkownik naciska przycisk Nowy aby dodać nowego kierowcę. Nazwa - Wpisz nazwę, która będzie widoczna podczas procesu śledzenia i raportów. Kod - Wprowadź unikalny kod sterownika potrzebny do identyfikacji sterownika, jeśli zostanie zastosowana automatyczna metoda wiązania. Kody różnych sterowników powinny być różne. Opis Wpisz dowolne komentarze (opcjonalnie). Jest to pokazane w etykiecie kierowcy. Numer telefonu - Wprowadź numer telefonu kierowcy. Zostanie on wyświetlony w etykiecie kierowcy i może być używany do wysyłania wiadomości SMS do kierowcy i wykonywania połączeń. Pamiętaj, że jednostki lub kierowcy o tych samych numerach telefonów nie mogą istnieć w systemie. Jeśli spróbujesz utworzyć kierowcę z numerem telefonu, który jest już zarezerwowany dla innego kierowcy lub jednostki, pojawi się specjalny alert, a ten numer telefonu nie zostanie zapisany. Klucz mobilny - Hasło do autoryzacji mobilnej. Zdjęcie - Aby szybko zidentyfikować kierowcę, możesz dołączyć jego zdjęcie. Aby to zrobić, naciśnij przycisk wyglądający jak kierownica samochodowa, znajdź i wczytaj obraz z dysku. Obsługiwane formaty to PNG, JPG, GIF i SVG. W oknie edycji sterownika można usunąć użyte zdjęcie. Aby to zrobić, wskaż na nim kursor i kliknij pojawiający się przycisk usuwania. Kliknij OK, aby zapisać zmiany, lub Anuluj, aby je zamknąć. Pola niestandardowe Utwórz kartę kierowcy dodając dowolne informacje jako pola niestandardowe (informacje mogą zawierać linki zewnętrzne). Są one wyświetlane w etykiecie kierowcy i można je przywoływać w raportach. Zwróć uwagę, że pola niestandardowe o tej samej nazwie nie mogą współistnieć w ramach jednego konkretnego sterownika. Na koniec kliknij OK. Nowy sterownik pojawi się na liście.

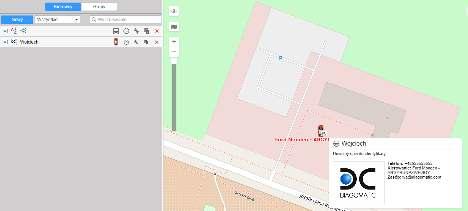

15 Przypisanie kierowcy do obiektu Po dodaniu kierowcy można go przypisać do danego obiektu (pojazdu) w sposób ręczny. Należy użyć odpowiednich przycisków przy utworzonym kierowcy. - przycisk dołączania do obiektu, - przycisk odłączenia od obiektu. Po naciśnięciu przycisku dołączania do obiektu, wyskoczy okienko do przypisania kierowcy do danego obiektu z listy. Po czym użytkownik zatwierdza swój wybór naciskając przycisk OK Samochód z przypisanym kierowcą

16 16 7 Powiadomienia W zakładce Powiadomienia w menu głównym użytkownik może zostać powiadamiany o każdej aktywności obiektu który uważa za priorytetowy. Może dostawać powiadomienia dotyczące szybkości, lokalizacji, wartości czujników swoich obiektów. Takie notyfikacje może otrzymać poprzez , sms lub w wyskakującym oknie korzystając z komputera. 7.1 Tworzenie powiadomienia Do tworzenia powiadomienia możemy wykorzystać utworzoną przez użytkownika geostrefę. Klikając w przycisk Nowy użytkownikowi pojawi się okno z wyborem obiektu (pojazdu) który ma zostać dodany do powiadomienia. Następnie użytkownik wybiera jaki typ powiadomienia go interesuję. Typów jest kilka począwszy od: Prędkość, Alarm (SOS), parametr w komunikacie, praca silnika na wolnych obrotach, położenie obiektów względem siebie, przekroczona liczba wiadomości, kradzież paliwa, geostrefa, wejście cyfrowe, utrata połączenia, sms, adres, tankowanie, kierowca. Użytkownik wybiera utworzoną przez siebie wcześniej geostrefę. W nowym oknie wybiera czy pozycja nadajnika ma znajdować się W geostrefie czy Poza geostrefą następnie zaznacza swoją geostrefę i naciska przycisk >> tak aby geostrefa przerzuciła się do okienka obok. Po kliknięciu przycisku Dalej pojawia się nowe okno z wyborem jakiego rodzaju ma być to alarm. Użytkownik wybiera Powiadomienie online w oknie popup może wybrać tam również rodzaj dźwięku, kolor powiadomienia i czy mini-mapa ma migotać podczas powiadomienia. Po zakończeniu dodawania powiadomienia w obszarze roboczym pojawi się aktywność danego powiadomienia oraz wszystkie zdarzenia. W przypadku powiadomień można wykonać następujące działania: / - włącz / wyłącz powiadamianie - włącz / wyłącz wszystkie powiadomienia naraz - edytuj ustawienia powiadomień - utwórz nowe powiadomienie, używając tego jako podstawy - usuń powiadomienie

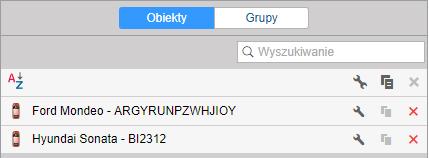

17 17 8 Obiekty Obiekt może być pojazdem, osobą, zwierzęciem lub innym poruszającym się obiektem, który może być monitorowany za pomocą sygnały GPS. Zakładka Obiekty umożliwia tworzenie, przeglądanie, edytowanie, kopiowanie i usuwanie obiektów (jednostek), eksportowanie / importowanie ich właściwości do innego obiektu (jednostki). Aby pracować z obiektami, użytkownik musi nacisnąć na zakładkę Obiekty w menu głównym. Następnie wybiera tryb w obszarze roboczym, który umożliwia pracę z obiektem lub grupą obiektów. 8.1 Zarządzanie obiektami Obiekty są wymienione w kolejności alfabetycznej. Każdy obiekt ma ikonę. Aby ułatwić wyszukiwanie obiektów, użytkownik może użyć filtru dynamicznego. Informacje takie jak typ jednostki, unikalny identyfikator oraz numer telefonu urządzenia może znaleźć w etykiecie obiektu. Po najechaniu myszką na wybrany obiekt, po chwili wyświetli się etykieta pojazdu z typem urządzenia, ID urządzenia oraz numerem telefonu.

18 18 Ikony przy obiektach dostępne dla użytkownika: - przeglądaj lub edytuj właściwości urządzenia. Aby uzyskać najbardziej prawdopodobne wyniki zarówno w raportach, jak i w monitoringu, urządzenie powinno być poprawnie skonfigurowane, zgodnie z typem używanego urządzenia, dostępnymi czujnikami, datą i czasem. - utwórz kopię tego urządzenia i jego właściwości - Całkowite usunięcie obiektu (jednostki) z systemu. Jeśli ikona jest nieaktywna, oznacza to, że użytkownik nie ma wystarczających uprawnień, aby wykonać taką akcję. 9 Wyszukiwanie obiektów Wyszukiwanie obiektów pozwala użytkownikowi samodzielnie wyszukiwać konkretne obiekty po nazwie. Po kliknięciu w ikonę lupy użytkownik ma dostęp do wpisania nazwy obiektów, których szuka. Wpisując w tym wypadku Sonata wyświetla wszystkie obiekty z wpisaną nazwą. Po wybraniu obiektu automatycznie przenosi użytkownika na mapę do wybranego obiektu.

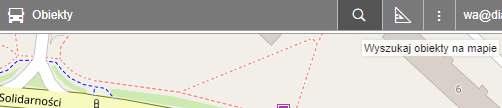

19 19 10 Narzędzia Wybór narzędzi jest dostępny pod ikoną ekierki w głównym menu w prawym górnym rogu. Klikając w ikonę, użytkownikowi rozwinie się podmenu z narzędziami do wyboru: Odgrywanie trasy Odległość Obszar Adres Wyznaczenie trasy Raport miejscowy Najbliższe obiekty Czujnik LBS 10.1 Odgrywanie trasy Aby odgrywać trasę, należy najpierw nacisnąć Odgrywanie trasy a następnie przejść do zakładki Historia w którym użytkownik wybiera interesujący go obiekt, a następnie wybiera trasę z Dzisiaj, Wczoraj lub innego dnia.

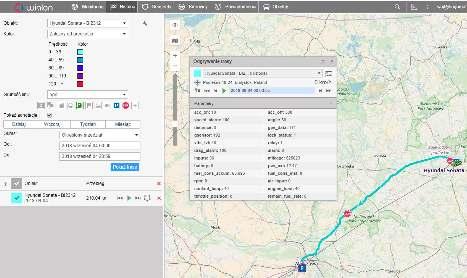

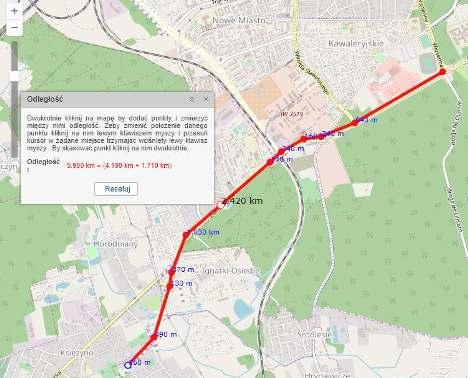

20 20 Odgrywanie trasy pozwala na sczytanie parametrów pojazdu w konkretnej chwili na trasie. Odtwarzacz można w dowolnej chwili zatrzymać. Można również zmienić jego prędkość od x1 do x1000. Podczas odtwarzania wiadomości wybrana obiekt przesuwa się po mapie. Odtwarzanie trasy pozwala na dynamiczne uzyskiwanie danych w zależności od odtwarzanej wiadomości z urządzenia Odległość W Narzędziach: wybór odległości pozwala na odległość między dwoma punktami na mapie. Każdy punkt użytkownik zaznacza manualnie klikając dwa razy lewym klawiszem myszy na mapie na interesującej go drodze. Aby usunąć wyznaczoną trasę, użytkownik musi kliknąć w przycisk Resetuj

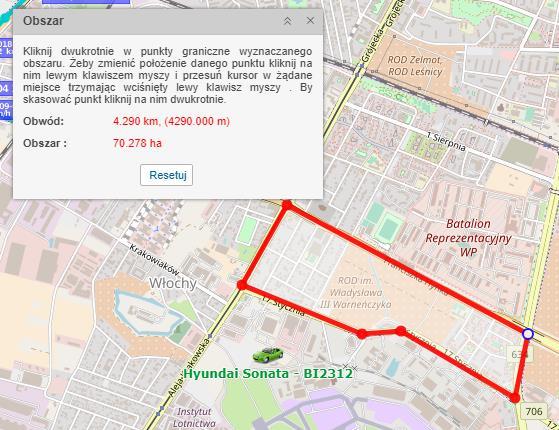

21 Obszar W narzędziach obszar jest tak naprawdę podobną opcją co odległość użytkownik wykonuje te same czynności. Dwukrotne naciśnięcie lewego przycisku myszy na mapie spowoduje pojawienie się znacznika.

22 Adres Narzędzie adres służy do wyświetlenia adresu w danych punkcie po dwukrotnym naciśnięciu lewego klawisza myszy w interesującym użytkownika punkcie. Po pojawieniu się znacznika na mapie, wyświetli się okienko z adresem oraz punktami nawigacji GPS. Istnieje możliwość wpisania manualnie szukanego adresu.

23 Wyznaczenie trasy Narzędzie wyznaczenie trasy służy do optymalnej jazdy od punktu startowego do punktu końcowego. Użytkownik wpisując adres startowy dodaje punkt do mapy, następnie wpisuje adres końcowy i dodaje punkt do mapy, następnie wciska przycisk oblicz w tym momencie wyświetla mu się optymalna trasa dojazdu do interesującego go adresu. Może również dodac ręcznie punkty wciskając dwukrotnie lewym przyciskiem myszy w interesujący go adres na mapie Raport miejscowy Użytkownik wybiera trasę w historii w menu głównym. Kliknięcie dwukrotnie na dowolny punkt trasy spowoduje otrzymanie informacji na temat punktu trasy. Użytkownik może wybrać pojedyńczy punkt trasy lub wiele punktów.

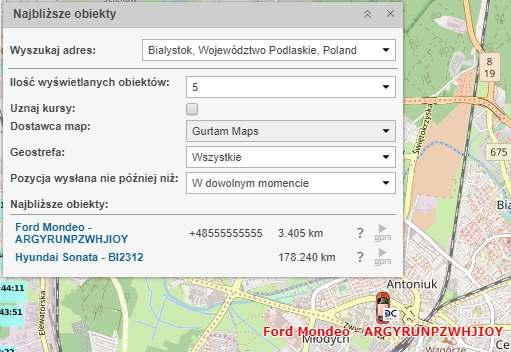

24 24 Wybranie pojedyńczego punktu spowoduje wyświetlenie informacji o adresie oraz gdzie znajdował się obiekt, z jaką prędkością jechał i jaki odcinek drogi przejechał do następnego punktu wysłanego przez urządzenie Najbliższe obiekty Narzędzie najbliższe obiekty pozwala dostarczyć użytkownikowi informacji o odległości między jego obiektami, a punktem z adresem. Może ustawić ilość wyświetlanych obiektów i np. ile obiektów znajduje się danej geostrefie lub w pobliżu geostrefy.

25 Czujnik LBS Narzędzie czujnik LBS pozwala na zlokalizowanie obiektów użytkownika za pomocą wieży sieci komórkowych, bez potrzeby użycia modułu GPS. Użytkownik musi wybrać interesujący go obiekt.
