1 KARTA DANYCH TECHNICZNYCH TECNOCLIMA CMX GAZOWY, KONDENSACYJNY APARAT GRZEWCZO-WENTYLACYJNY Z PALNIKIEM PREMIX OMNI SCALA ul. Księska Wrocław biuro@tecnoclima.pl

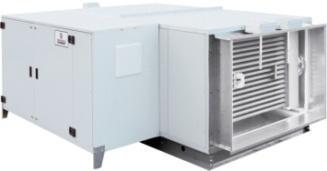

2 GAZOWY, KONDENSACYJNY APARAT GRZEWCZO-WENTYLACYJNY - TYPOSZEREG CMX 30 CMX 40 CMX 50 CMX 60 CMX 90 CMX 120 CHARAKTERYSTYKA KONSTRUKCJI o wysoka sprawność, urządzenie kondensacyjne, nawet 106,5% o znacznie przekracza wymagania dyrektywy ErP 2018 i 2021 o bardzo niski poziom emisji CO i NOx, klasa 5 o certyfikat CE dla kompletnego urządzenia (razem z komorą mieszania) o palnik premix na gaz ziemny E - G20 (GZ-50) i płynny P - G31 (PROPAN) o płynna modulacja mocy grzewczej w zakresie % o możliwy typ instalacji: B 23 - B 23P - C 13 - C 33 - C 63 o zamknięta komora spalania wykonana ze stali nierdzewnej AISI 430 o kondensacyjny wymiennik ciepła wykonany ze stali nierdzewnej AISI 304 o komora mieszania zintegrowana fabrycznie z urządzeniem o wentylator promieniowy z przekładnią pasową i regulacją sprężu o ciśnienie statyczne dyspozycyjne 200 lub 450 Pa o regulacja wentylacji 0 100% o izolacja termiczno-akustyczna modułu grzewczego i komory mieszania o zintegrowany syfon kondensatu z elektronicznym zabezpieczeniem niedrożności o jonizacyjna kontrola płomienia o elektroniczny zapłon o programowanie 24/7, bogaty wybór wielofunkcyjnych sterowników pomieszczeniowych łącznie z panelami dotykowymi TOUCHSCREEN o komunikacja szeregowa dwuprzewodowa o obsługa nawet do 10 urządzeń z jednego sterownika o możliwość integracji z systemami automatycznego zarządzania budynkiem BMS. o kompaktowa konstrukcja o niewielkich wymiarach o prosta i szybka instalacja o łatwa konserwacja (płytowe wymienniki ciepła) o znaczące obniżenie zużycia gazu w porównaniu do innych systemów grzewczych o bezpośrednia wymiana ciepła bez mediów pośredniczących brak strat przesyłowych i przestojowych o krótki czas uzyskania komfortu cieplnego o możliwość pracy strefowej (w przypadku kilku urządzeń) o nawiew kanałowy lub bezpośredni o dostępne zestawy do instalacji na zewnątrz OS/TC/KDT/CMX

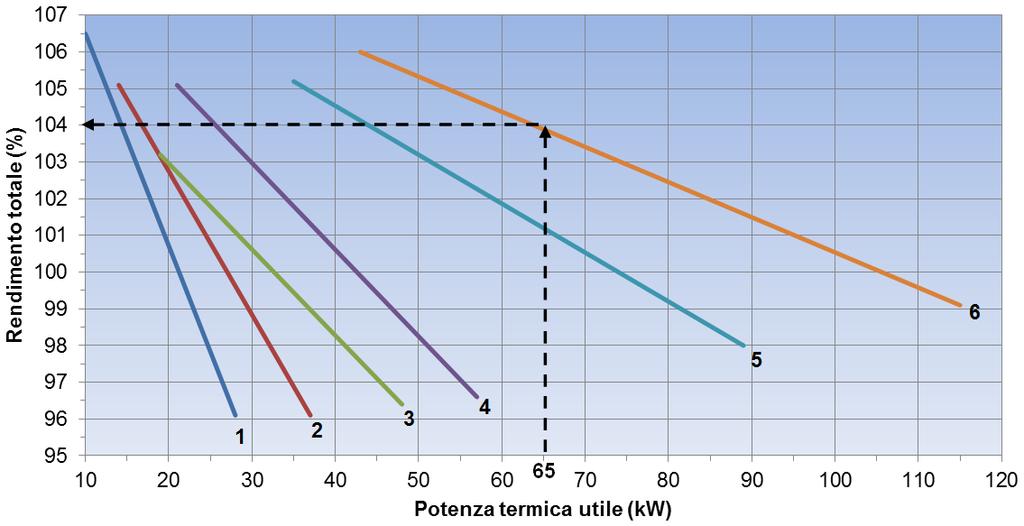

3 Sprawność całkowita (%) OMNI SCALA Ogrzewanie Wentylacja Klimatyzacja ZASTOSOWANIE Gazowy, kondensacyjny aparat grzewczo-wentylacyjny TECNOCLIMA CMX został zaprojektowany i wykonany z przeznaczeniem do ogrzewania i wentylacji średnich i dużych pomieszczeń. Dzięki zastosowaniu palnika premix z płynną modulacją mocy cieplnej oraz specjalnej konstrukcji płytowego wymiennika ciepła, aparat uzyskuje bardzo wysoką sprawność energetyczną nawet 106,5 %. Urządzenie wyposażone jest w szczelną komorę spalania oraz kondensacyjny wymiennik ciepła typu spaliny - powietrze przeznaczony do pracy w warunkach kondensacji gazów spalinowych. W wymienniku kondensacyjnym następuję odzysk energii utajonej zawartej w parze wodnej, dzięki obniżeniu temperatury spalin poniżej temperatury punktu rosy. Fabrycznie zintegrowana komora mieszania wyposażona jest w dwa króćce czerpania powietrza, co pozwala na czerpanie powietrza recyrkulowanego oraz zewnętrznego w dowolnych proporcjach 0 100%. Dzięki temu urządzenie może pracować w trybie ogrzewania i wentylacji nawiewnej. Mieszanie strumieni powietrza realizowane jest za pomocą akcesoriów dodatkowych, jak przepustnice powietrza i zestawy do napędu i regulacji proporcjonalnej przepustnic. W komorze mieszania znajduje się jeden lub dwa wysokowydajne wentylatory promieniowe napędzane przez wysokosprawny silnik i przekładnię pasową, która zapewnia odpowiedni spręż wentylatorów. W ofercie akcesoriów dodatkowych dla aparatów CMX dostępne są m.in. filtry i czerpnie powietrza, panel do nawiewu bezpośredniego, zestaw do montażu zewnętrznego, konsola montażowa ścienna, zestawy kominowe, sterowniki, itd. W okresie letnim urządzenie może funkcjonować również bez pracy palnika, zapewniając cyrkulację powietrza w hali i nawiew powietrza zewnętrznego. Kompaktowa budowa, niewielka masa i gabaryty pozwalają na montaż ścienny na konsoli nośnej lub podwieszenie za pomocą standardowych profili montażowych dostępnych na rynku. Wielofunkcyjny sterownik pomieszczeniowy z komunikacją szeregową za pomocą przewodu dwużyłowego obniża koszt wykonania instalacji sterowniczej. Istnieje możliwość sterowania do 10 szt. nagrzewnic z poziomu jednego sterownika. Aparaty mogą być również wyposażone w automatykę współpracującą z systemami BMS. 1 CMX 30 2 CMX 40 3 CMX 50 4 CMX 60 5 CMX 90 6 CMX 120 Przykład: Moc cieplna użytkowa (kw) Przy pracy z mocą cieplną 65 kw, całkowita sprawność nagrzewnice CMX 120 wynosi około 104%

4 OPIS I ZASADA DZIAŁANIA OMNI SCALA Ogrzewanie Wentylacja Klimatyzacja Wentylator palnika premix (1) zapewnia zmieszanie optymalnej mieszanki gazu i powietrza do spalania w odpowiednich ilościach zagwarantowanych przez mikser i gazowy zawór elektromagnetyczny (2). Po zmieszaniu wewnątrz wentylatora (1) mieszanka gazu i powietrza do spalania zostaje wprowadzona do cylindrycznego palnika. Płomień pali się na zewnętrznej, cylindrycznej powierzchni palnika dookólnie. Gorące spaliny zanim zostaną wyrzucone do komina przepływają przez komorę spalania (3), tylny kolektor spalin (4), płyty wymiennika (5) i przedni kolektor spalin (6). Temperatura spalin podczas przepływu przez płyty wymiennika (5) jest obniżana poniżej punktu rosy, przez co zostaje odzyskiwana część energii zawartej w parze wodnej wytwarzanej w procesie spalania. Powstały kondensat zbierany jest w przednim kolektorze spalin (6) i odprowadzany na zewnątrz. Strumień powietrza wytworzony przez zespól wentylatora nawiewnego przepływając przez gorące powierzchnie wymiennika zwiększa swoją temperaturę. SPALINY POWIETRZE GAZ PALNIK GAZOWY PREMIX Moc cieplna palnika premix może być modulowana w szerokim zakresie regulacji (od 100% do 30%). Elektrozawór gazowy dostarcza gaz do zmieszania z powietrzem do spalania zgodnie z nastawami wykonanymi w fabryce. Stężenie dwutlenku węgla (CO2), w przeciwieństwie do palnika typu atmosferycznego, pozostaje prawie stałe w całym obszarze pracy, co pozwala na uzyskanie wyższych sprawności przy obniżonej mocy cieplnej. Dokładne zmieszanie gazu z powietrzem do spalania w połączeniu z dookólnym płomieniem na palniku przyczynia się do uzyskania czystego spalania przy bardzo niskiej emisji tlenku węgla (CO) i tlenków azotu (NOx). W przypadku ograniczenia ilości powietrza do spalania (np. przeszkody i/lub straty ciśnienia w rurach odprowadzenia spalin i czerpania powietrza do spalania) zawór elektromagnetyczny całkowicie automatycznie zmniejsza ilość gazu, aby utrzymywać parametry spalania na optymalnym poziomie. W przypadku niedostatecznej ilości powietrza spalania, zawór elektromagnetyczny zamyka się odcinając dopływ gazu do palnika. Rysunek palnika aparatu CMX 60: 1. Elektroda zapłonowa 2. Wentylator bezszczotkowy DC 3. Elektrozawór gazowy regulacji gaz-powietrze 4. Mikser 5. Elektroda jonizacyjna 6. Płyta palnika z izolacją termiczną 7. Rura palnika pokryta tkaniną z włókna metalowego 8. Króciec podłączenia gazu - 4 -

5 BUDOWA 1. Komora spalania 15. Płyta elektroniczna 2. Kolektor spalin tylny 16. Dioda LED sygnalizacja wielofunkcyjna 3. Płytowy wymiennik ciepła 17. Wentylator palnika premix 4. Kolektor spalin przedni 18. Elektrozawór gazowy 5. Panel inspekcyjny przedniego kolektora spalin 19. Elektroda zapłonowa 6. Króciec odprowadzenia kondensatu 20. Elektroda kontrolna 7. Syfon kondensatu 21. Wentylator promieniowy nawiewu powietrza 8. Króciec odprowadzenia spalin z króćcem do analizy spalin 22. Silnik wentylatora nawiewu powietrza 9. Króciec czerpania powietrza do spalania 23. Koło pasowe czynne silnika 10. Króciec podłączenia gazu 24. Tuleja mocująca koło pasowego silnika 11. Ramka przyłączeniowa króćca nawiewu powietrza 25. Koło pasowe bierne wentylatora 12. Wielofunkcyjny czujnik temperatury powietrza 26. Tuleja mocująca koło pasowego wentylatora 13. Dławiki przewodów elektrycznych 27. Pasek klinowy 14. Panel zasilania 3-fazowego - 5 -

6 DANE TECHNICZNE OPIS OBCIĄŻENIE GRZEWCZE Jedn. CMX MOC MAX kw 29,1 38,5 49,8 59,0 90,8 116,0 MOC MIN kw 9,4 13,3 18,4 20,0 33,3 40,6 WYDAJNOŚĆ GRZEWCZA MOC MAX kw 28,0 37,0 48,0 57,0 89,0 115,0 (UŻYTKOWA) 1 MOC MIN kw 10,0 14,0 19,0 21,0 35,0 43,0 SPRAWNOŚĆ 2 MOC MAX % 96,1 96,1 96,4 96,6 98,0 99,1 MOC MIN % 106,5 105,1 103,2 105,1 105,2 106,0 WYDAJNOŚĆ POWIETRZA m 3 /h PRZYROST TEMPERATURY POWIETRZA ( T) MOC MAX K MOC MIN K ILOŚĆ KONDENSATU 3 MOC MAX l/h 0,2 0,3 0,3 0,3 1,6 2,7 MOC MIN l/h 1,1 1,3 1,5 1,9 3,3 4,3 KLASA NOx CIŚNIENIE DYSPOZYCYJNE UKŁADU ODPROWADZENIA SPALIN 4 mbar TYP INSTALACJI B 23 - B 23P - C 13 - C 33 - C 63 ZAKRES PRACY: - temperatura otoczenia C -15/+40 - wilgotność względna (bez kondensacji) % 75 ZASILANIE ELEKTRYCZNE - 400V ~ 50Hz 3Ph+N STOPIEŃ ZABEZPIECZENIA ELEKTR. - nagrzewnica IP 40 - silnik wentylatora promieniowego IP 54 WENTYLATOR PROMIENIOWY NAWIEWNY - ilość szt typ szt SILNIK WENTYLATORA NAWIEWU WERSJA CIŚNIENIE DYSPOZYCYJNE STATYCZNE 200 Pa - moc elektryczna silnika kw 0,75 0,8 1,1 1,5 1,5 3,0 - pobór prądu max A 1,79 2,0 2,5 3,2 3,2 6,2 SILNIK WENTYLATORA NAWIEWU WERSJA CIŚNIENIE DYSPOZYCYJNE STATYCZNE 450 Pa - moc elektryczna silnika kw 0,8 1,1 1,5 2,2 2,2 4,0 - pobór prądu max A 2,0 2,5 3,2 4,7 4,7 8,1 ZUŻYCIE GAZU MAX 1 ziemny E - G20 (GZ-50) płynny P - G31 (PROPAN) MOC MAX Nm 3 /h 3,1 4,1 5,3 6,2 9,6 12,3 MOC MIN Nm 3 /h 1,0 1,4 1,9 2,1 3,5 4,3 MOC MAX Nm 3 /h 1,2 1,6 2,0 2,4 3,7 4,7 MOC MIN Nm 3 /h 0,4 0,5 0,8 0,8 1,4 1,7 (1) Gaz ziemny E - G20 (GZ-50) H i=34,02 MJ/Nm 3 Gaz płynny P - G31 (PROPAN) H i=88,00 MJ/Nm 3 (2) W odniesieniu do wartości opałowej (H i) z odzyskiem utajonego ciepła parowania (3) Wartość orientacyjna, zmienna, zależna od warunków otoczenia (4) Maksymalne ciśnienie dyspozycyjne dla max mocy cieplnej nie wyłączające pracy palnika (5) W odniesieniu do normy PN-EN 1020 dla gazu ziemnego E - G20 (GZ-50) - 6 -

7 INFORMACJA DOTYCZĄCA WYMOGÓW ROZPORZĄDZENIA (UE) 2016/2281 MODEL Jedn. CMX Typ instalacji B 23 - B 23P - C 13 - C 33 - C 63 Rodzaj paliwa GAZ GAZ GAZ GAZ GAZ GAZ Wydajność: P nom kw P min kw Sprawność użytkowa 1 ƞ th.nom % 86,5 86,5 86,7 86,1 88,2 89,2 ƞ th.min % 95,8 94,6 92,9 94,6 94,7 95,4 Zużycie energii elektrycznej el max kw 0,08 0,08 0,08 0,08 0,207 0,207 el min kw 0,05 0,05 0,05 0,05 0,15 0,15 el sb kw 0,005 0,005 0,005 0,005 0,008 0,008 Inne parametry F env % P ign kw ƞ S, flow % 96,1 96,1 95,8 96,0 95,8 95,9 ƞ S, h % 89,9 88,8 87,1 89,0 88,6 89,7 (1) W odniesieniu do ciepła spalania (Hs): dla gazu ziemnego E - G20 (GZ-50); (37,78 MJ/Nm 3 ) Definicje: P nom znamionowa wydajność grzewcza P min minimalna wydajność grzewcza ƞ th.nom sprawność użytkowa przy znamionowej wydajności grzewczej ƞ th.min sprawność użytkowa przy minimalnej wydajności grzewczej el max zużycie energii elektrycznej przy znamionowej wydajności grzewczej el min zużycie energii elektrycznej przy minimalnej wydajności grzewczej el sb zużycie energii elektrycznej w trybie czuwania F env straty przez przegrody zewnętrzne P ign zużycie mocy przez stały płomień pilotowy (P pilot ) ƞ S, flow efektywność emisyjna sezonowa efektywność energetyczna ogrzewania pomieszczeń ƞ S, h Dane w tabeli przedstawione są w odniesieniu do ciepła spalania paliwa gazowego (Hs), nominalnego natężenia przepływu powietrza i 15 mm wełny mineralnej izolacji przegrody zewnętrznej

8 WYMIARY I MASA CMX Wymiar Jedn A mm B mm C mm a mm b mm c mm d mm e mm f mm ɸ c (komin spalinowy) żeński mm ɸ a (powietrze do spalania) żeński mm ɸ g (króciec gazu) męski cal 1/2 G 1/2 G 1/2 G 1/2 G 3/4 G 3/4 G Masa netto kg

9 FILTRY POWIETRZA OMNI SCALA Ogrzewanie Wentylacja Klimatyzacja CMX KASETY FILTRACYJNE Jedn Wymiar mm 500 x 500 x x 500 x x 592 x 98 Ilość szt Wymiar mm x 500 x 98 - Ilość szt. 1 1 Klasa filtracji mm G3 G3 G3 G3 G3 G3 Strata ciśnienia na czystym filtrze mm ODLEGŁOŚCI MONTAŻOWE Lokalizacja urządzenia musi zapewniać łatwy dostęp bez konieczności stosowania specjalnego wyposażenia bezpieczeństwa (podnośniki, zwyżki, drabiny, itp.). Wokół urządzenia należy zapewnić niezbędne odległości w celu umożliwienia bezpiecznego dostępu podczas przeglądów i/lub konserwacji oraz aby nie tworzyć utrudnień w przepływie powietrza. Instalacja musi spełniać wymagania techniczne oraz obowiązujące normy i przepisy m.in. przeciwpożarowe, zagospodarowania przestrzennego, architektury, zanieczyszczenia środowiska, emisji hałasu, itd. W tym celu skontaktować się z projektantem. Minimalne odległości montażowe od ścian i sufitu oraz min. wysokość montażu: L mm L1 mm L2 mm 500 L3 mm UWAGA! Aby umożliwić prawidłowe odprowadzanie skroplin, urządzenie musi być OBOWIĄZKOWO zainstalowane na stabilnym, wypoziomowanym podłożu z lekkim nachyleniem w kierunku odpływu skroplin

10 TYPY INSTALACJI ODPROWADZENIA SPALIN I CZERPANIA POWIETRZA DO SPALANIA B 23 - B 23P : Schemat instalacji z odprowadzeniem spalin przez ścianę lub dach i czerpaniem powietrza do spalania z pomieszczenia. C 13 : Schemat instalacji z odprowadzeniem spalin i czerpaniem powietrza do spalania z zewnątrz przez ścianę za pomocą dwóch osobnych rur lub komina koncentrycznego

11 C 33 : Schemat instalacji z odprowadzeniem spalin i czerpaniem powietrza do spalania z zewnątrz przez dach za pomocą komina koncentrycznego. C 63 : Schemat instalacji z odprowadzeniem spalin przez dach i czerpaniem powietrza do spalania z zewnątrz przez ścianę

12 STRATY CIŚNIENIA W KOMINIE SPALINOWYM I PRZEWODACH CZERPANIA POWIETRZA DO SPALANIA Właściwością palników premix, poza wysokim ciśnieniem dyspozycyjnym, jest samoregulacja w zależności od typu komina odprowadzenia spalin i czerpania powietrza do spalania, który jest zainstalowany. Jeśli wartość straty ciśnienia w przewodach odprowadzenia spalin i czerpania powietrza do spalania jest wyższa niż "Dostępne ciśnienie w kominie", ale niższa od wartości "Maksymalne ciśnienie w kominie", urządzenie działa równomiernie, ale z większym ograniczeniem maksymalnej mocy grzewczej. Tabela strat ciśnienia w elementach przewodów odprowadzenia spalin i czerpania powietrza do spalania: MODEL CMX Dostępne ciśnienie w kominie Pa Maksymalne ciśnienie w kominie Pa ELEMENTY: STRATA CIŚNIENIA Rura 80 mm (1 m) Pa 1,6 2,9 4,5 5,9 - - Rura 100 mm (1 m) Pa ,5 5,9 Kolano 80 mm 90 Pa 1,4 2,4 3,7 4,9 - - Kolano 100 mm 90 Pa ,6 6,3 Kolano 80 mm 45 Pa 0,7 1,2 1,8 2,4 - - Kolano 100 mm 45 Pa ,8 3,1 Kołpak ochronny wylotowy 80 mm Pa 1,2 2,2 3,5 4,8 - - Kołpak ochronny wylotowy 100 mm Pa ,1 3,7 STEROWANIE Sterownik wielofunkcyjny z komunikacją szeregową (dwuprzewodowa). Funkcje sterownika pomieszczeniowego: wyświetlacz LCD 128x64 pikseli, 7 przycisków wielofunkcyjnych wyświetlanie bieżącej temperatury i czasu, wyświetlanie i kasowanie alarmów programowanie pracy apartu 24/7 tryb automatyczny, ręczny, LATO (nawiew bez pracy palnika) 4 poziomy programowanej temperatury (T0, T1, T2, T3), rozdzielczość nastawy temperatury: 0,5 C rozdzielczość pomiaru temperatury: 0,1 C współpraca z dodatkowym czujnikiem temperatury wewnętrznej lub zewnętrznej izolacyjność typu SELF (SAFETY EXTRA LOW VOLTAGE) protokół komunikacji kompatybilny z Open Therm v 3.0 Smart Power Mode - Medium Power możliwość obsługi do 10 urządzeń w strefie Dostępne są również sterowniki z panelem dotykowym typu TOUCHSCREEN oraz sterowniki z możliwością integracji z systemami automatycznego zarządzania budynkiem BMS

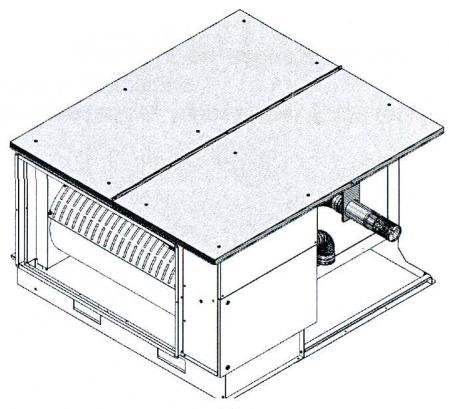

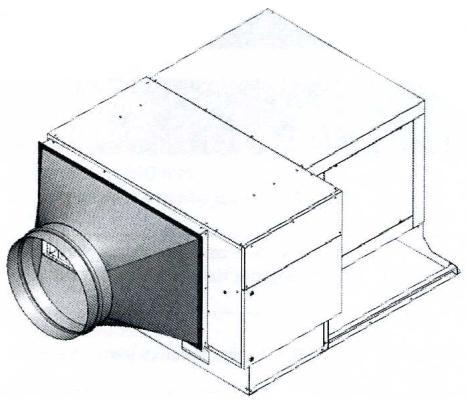

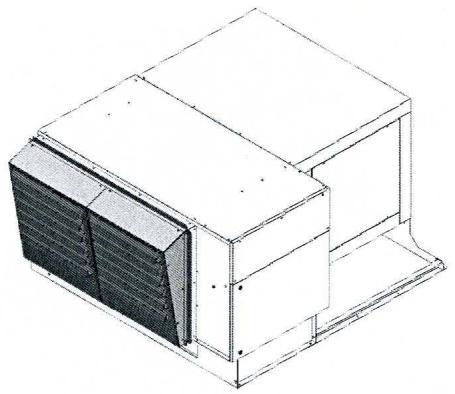

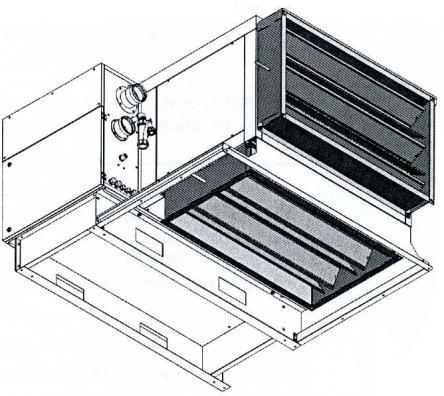

13 AKCESORIA PODSTAWOWE (WYPOSAŻENIE DODATKOWE)

14

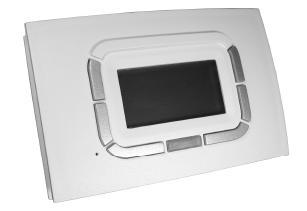

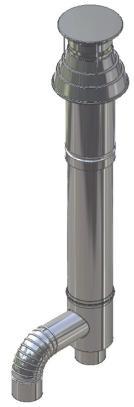

15 AKCESORIA CMX: Nr rys. Kod Opis 1 4AQE012 Sterownik wielofunkcyjny z komunikacja szeregową 2 4ASH001 Czujnik temperatury zewnętrzny 4ASH002 Czujnik temperatury wewnętrzny 3 4AGH032 Komin koncentryczny poziomy przez ścianę ø 100/150 (ø ) 4 4AGH044 Komin koncentryczny pionowy przez dach ø 100/150 (ø ) 5 4AGF023 Rura INOX ø 80 x 1000 mm z uszczelką; spaliny/powietrze do spalania 6 4AGF019 Rura INOX ø 80 x 500 mm z uszczelką; spaliny/powietrze do spalania 7 4AGF022 Kolano INOX ø 80 M/F 90 z uszczelką, spaliny/powietrza do spalania 8 4AGF024 Kolano INOX ø 80 M/F 45 z uszczelką, spaliny/powietrza do spalania 9 4AGF026 Kołpak ochronny INOX ø 80 na rurę pionową, odprowadzenie spalin 10 4AGF017 Kołpak ochronny INOX ø 80 na rurę poziomą, spaliny/powietrze do spalania 11 4AGF001 Rura INOX ø 100 x 500 mm z uszczelką; spaliny/powietrze do spalania 12 4AGF002 Rura INOX ø 100 x 1000 mm z uszczelką; spaliny/powietrze do spalania 13 4AGF003 Kolano INOX ø 100 M/F 90 z uszczelką, spaliny/powietrze do spalania 14 4AGF004 Kolano INOX ø 100 M/F 45 z uszczelką, spaliny/powietrze do spalania 15 4AGF007 Kołpak ochronny INOX ø 100 na rurę pionową, odprowadzenie spalin 16 4AGF016 Kołpak ochronny INOX ø 100 na rurę poziomą, spaliny/powietrze do spalania 17 4AGF021 Adapter ø 80/100 z uszczelką, spaliny/powietrze do spalania 18 4AGE020 Klapa awaryjna 19 4ILE026K Sprzężenie proporcjonalne dwóch przepustnic - kpl. 20 4ICM026K Ręczna regulacja ze sprzężeniem proporcjonalnym dwóch przepustnic - kpl. 21 UTLM24SGA Regulacja 0-100% z siłownikiem analogowym, pozycjonerem i sprzężeniem proporcjonalnym dwóch przepustnic - kpl. CMX UTSM24SGA Regulacja 0-100% z siłownikiem analogowym, pozycjonerem i sprzężeniem proporcjonalnym dwóch przepustnic - kpl. CMX / IMS026 Konsola montażowa ścienna 23 4ALG031 Podstawa montażowa 4ASR031 Przepustnica regulacyjna powietrza (1szt.) CMX ASR051 Przepustnica regulacyjna powietrza (1szt.) CMX ASR091 Przepustnica regulacyjna powietrza (1szt.) CMX AFV031 Filtr powietrza (1szt.) CMX AFV051 Filtr powietrza (1szt.) CMX AFV051 Filtr powietrza (1szt.) CMX AGB031 Panel nawiewu bezpośredniego z lamelami poziomymi CMX AGB051 Panel nawiewu bezpośredniego z lamelami poziomymi CMX AGB091 Panel nawiewu bezpośredniego z lamelami poziomymi CMX ARC031 Króciec adapter do kanału nawiewnego okrągłego CMX ARC051 Króciec adapter do kanału nawiewnego okrągłego CMX ARC091 Króciec adapter do kanału nawiewnego okrągłego CMX ACU031 Czerpnia powietrza zewnętrznego CMX ACU051 Czerpnia powietrza zewnętrznego CMX ACU091 Czerpnia powietrza zewnętrznego CMX AGC031 Zestaw do instalacji zewnętrznej CMX AGC051 Zestaw do instalacji zewnętrznej CMX AGC091 Zestaw do instalacji zewnętrznej CMX

16 WYPOSAŻENIE Fabrycznie zintegrowana komora mieszania z izolacją termiczno-akustyczną i dwoma króćcami czerpania powietrza. Króciec do podłączenia kanału nawiewnego. Wersja zewnętrzna wyposażona w osłonę przeciwdeszczową i zestaw komina odprowadzenia spalin Zintegrowany syfon kondensatu z elektronicznym zabezpieczeniem niedrożności. Króciec podłączenia komina spalinowego z uszczelką. Króciec podłączenia rury czerpania powietrza z uszczelką. Dławiki dla przewodów zasilania elektrycznego i automatyki. Króciec podłączenia gazu ¾. CERTYFIKATY I DEKLARACJE ZGODNOŚCI Certyfikat CE KIWA CERMET 0476CQ1150 Zgodność z Dyrektywami UE: o 2009/125/WE dotyczącą Ekoprojektu, zgodnie z rozporządzeniem UE 2016/2281 w zakresie wymogów ErP 2018 i ErP 2021 dla produktów ogrzewania powietrznego o 2006/42/WE maszynowa o 2009/142/WE gazowa o 2006/95/WE niskonapięciowa o 2004/108/WE kompatybilności elektromagnetycznej

17 Producent: TECNOCLIMA S.p.A. Viale dell Industria, PERGINE VALSUGANA (TN) Ze względu na ciągłe doskonalenie całej swojej produkcji, firma Tecnoclima zastrzega sobie możliwość do wprowadzenia zmian technicznych, wymiarów, wyposażenia i akcesoriów bez uprzedzenia i bez konsekwencji prawnych. Wyłączny Przedstawiciel: OMNI SCALA - TECNOCLIMA ul. Księska Wrocław tel biuro@tecnoclima.pl Prawa autorskie do niniejszego opracowania posiada firma OMNI SCALA. Kopiowanie, rozpowszechnianie, używanie w celach komercyjnych lub udostępnianie osobom trzecim w całości lub we fragmentach, łącznie z rysunkami i wytycznymi technicznymi bez uprzedniej pisemnej zgody OMNI SCALA jest zabronione. Wszelkie prawa właściciela znaków towarowych, które zostały przedstawione w tej publikacji są zastrzeżone

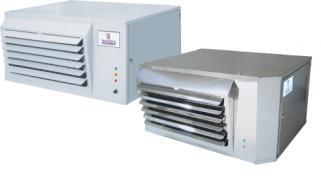

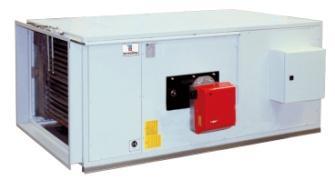

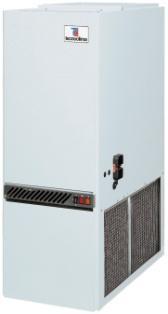

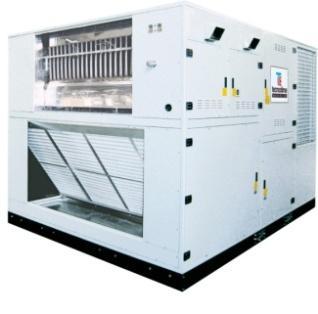

18 aparaty grzewczo-wentylacyjne nagrzewnice gazowe olejowe wodne piece nadmuchowe stacjonarne mobilne agrarne rooftopy gazowe OMNI SCALA - Tecnoclima ul. Księska Wrocław tecnoclima.pl rooftop.pl nagrzewnice.wroclaw.pl Tecnoclima CMX karta danych +48 technicznych biuro@tecnoclima.pl
