2 Geologika s.c. Usługi Geologiczne P. Gorczyca J. Gorczyca Tel , SPIS TREŚCI 1. WSTĘP 2. ZAKRES WYKONANYCH PRAC 3. CHARAKTERYSTYKA REJONU BADAŃ 3.1 Położenie, morfologia i hydrografia 3.2 Budowa geologiczna 4. WARUNKI HYDROGEOLOGICZNE 5. WYNIKI ROZPOZNANIA 6. CHARAKTERYSTYKA WARUNKÓW GEOTECHNICZNYCH 7. PODSUMOWANIE I WNIOSKI SPIS TABEL: Tabela 1. Zestawienie wyników badań laboratoryjnych SPIS ZAŁĄCZNIKÓW: Zał Mapa topograficzna z lokalizacją obszaru przeprowadzonych prac, skala 1: Zał. 1.2a Wycinek Mapy Geologicznej Polski (źródło PIG), Arkusz Przemyśl, skala 1: Zał. 1.2b Objaśnienia do Mapy Geologicznej Polski (źródło PIG), Arkusz Przemyśl, Zał. 1.3a Mapa dokumentacyjna (dostarczona przez Zleceniodawcę) z lokalizacją otworów badawczych, skala 1:1500 Zał Karty otworów badawczych, skala 1:15

3 Geologika s.c. Usługi Geologiczne P. Gorczyca J. Gorczyca Tel , WSTĘP W listopadzie 2012 roku przeprowadzono badania geologiczne, mające na celu rozpoznanie warunków gruntowo wodnych w przebiegu projektowanej budowy drogi dojazdowej w rejonie ul. Zajęczej i ul. Tarnowskiej wraz z uzbrojeniem w miejscowości Rzeszów. Rozpoznanie przeprowadzone zostało za pomocą otworów badawczych, makroskopowej oceny gruntów oraz badań laboratoryjnych. Prace wykonano na zlecenie Trasal Sp. z o.o. z siedzibą w Rzeszowie. W trakcie prowadzenia prac terenowych korzystano z dostarczonej przez Zamawiającego mapy dokumentacyjnej. 2.ZAKRES WYKONANYCH PRAC Zakres prac badawczych został ściśle podyktowany przez Zamawiającego. Otwory badawcze Prace terenowe obejmowały wykonanie rozpoznania w 4 punktach. Rozpoznanie wykonano przy pomocy otworu małośrednicowego do głębokości 3,0 m poniżej powierzchni terenu ( ppt ), systemem ręcznym, przy zastosowaniu penetrometru ręcznego o średnicy =70 mm. Łącznie wykonano 12,0 mb wierceń. Otwory dostarczyły informacji na temat wykształcenia i miąższości przewierconych utworów. Podczas wykonywania wierceń dokonywano na bieżąco opisów makroskopowych cech gruntów, pobierano metodą B próbki gruntu z zachowaną wilgotnością i składem ziarnowym o klasie jakości 3 do strunowych worków foliowych, z których wybrane próbki przekazane zostały do badań laboratoryjnych. Po wykonaniu niezbędnych pomiarów i obserwacji, otwory zlikwidowano urobkiem, z zachowaniem następstwa warstw. Maksymalna miąższość warstwy ubijanego urobku nie przekraczała 0,5 m. Teren prac uporządkowano i doprowadzono do stanu pierwotnego. Badania laboratoryjne Zakres badań laboratoryjnych objął oznaczenie podstawowych własności fizycznych gruntów. Prace laboratoryjne obejmowały szczegółowo: analiza makroskopowa wszystkie próbki gruntów, badania granic konsystencji (metodą Casagrande a ) 4 próbki gruntów,

4 Geologika s.c. Usługi Geologiczne P. Gorczyca J. Gorczyca Tel , Badania przeprowadzono zgodnie z normą PN-88/B Wyniki badań laboratoryjnych zostały zestawione w tabeli nr CHARAKTERYSTYKA OBSZARU BADAŃ 3.1 Położenie, morfologia i hydrografia Administracyjnie dokumentowany obszar zlokalizowany jest w północno - zachodniej części Rzeszowa, dzielnicy Baranówka, województwie podkarpackim. Pod względem geograficznym wg. J. Kondrackiego, Rzeszów położony jest na pograniczu dwóch prowincji tj. Północnego Podkarpacia i Zewnętrznych Karpat Zachodnich. Miasto Rzeszów położone jest w zachodniej części mezoregionu Podgórze Rzeszowskie. Główna rolę w hydrografii terenu odgrywa rzeka Wisłok, będąca lewobrzeżnym i największym dopływem Sanu. Wisłok zaliczany jest do rzek o ustroju złożonym, mającym dwa lub więcej wezbrań i tyleż niskich stanów w ciągu roku. W obrębie dokumentowanego obszaru przebiega potok Przyrwa prowadzący wody w kierunku południowo - wschodnim do rzeki Wisłok. Teren inwestycji położony jest w terenie nachylonym w kierunku południowym, rzędne otworów badawczych wahają się w granicach od 215,71 m npm (otwór D1) do 221,08 m npm (otwór D-3). 3.2 Budowa geologiczna Pod względem geologicznym obszar miasta położony jest w strefie kontaktowej dwóch jednostek geologicznych: Zapadliska Podkarpackiego i Karpat Zewnętrznych. Starsze podłoże Zapadliska Podkarpackiego budują osady mioceńskie o znacznej miąższości, wykształcone jako iły i iłołupki. Natomiast Karpaty Zewnętrzne budują utwory fliszowe jednostki skolskiej, złożone z warstw krośnieńskich, warstw przejściowych serii menilitowej i iłołupków pstrych. Starsze podłoża przykryte są przez utwory młodsze (czwartorzędowe), reprezentowane przez osady rzeczne, wodno lodowcowe i eoliczne (lessy). 4. WARUNKI HYDROGEOLOGICZNE Zgodnie z przyjętym podziałem hydroregionalnym Polski (Paczyński, 1995 r.) badany obszar należy do regionu przedkarpackiego (XIII).

5 Geologika s.c. Usługi Geologiczne P. Gorczyca J. Gorczyca Tel , Badany obszar znajduje się poza terenem zaliczanym do obszarów Głównych Zbiorników Wód Podziemnych (GZWP) w Polsce wymagających szczególnej ochrony (Kleczkowski, 1990 r.). Podczas prowadzenia prac terenowych, do głębokości rozpoznania tj. 3,0 m ppt jedynymi przejawami wodonośności były sączenia wód gruntowych w osadach pyłu na głębokości 2,0 m ppt (213,71 m npm) w otworze nr D1 oraz na głębokości 2,1 m ppt (213,99 m npm) w otworze nr D2. 5. WYNIKI ROZPOZNANIA W obrębie analizowanego obszaru do głębokości rozpoznania podłoże gruntowe budują czwartorzędowe osady rzeczne i zastoiskowe. Litologicznie odpowiadają glinom pylastym i pyłom. W miejscu wykonania otworu D1 strefę przypowierzchniową stanowią grunty nasypowe grunty spoiste (glina) z domieszką betonu 20% oraz cegły (20%) o miąższości 0,3 m. W miejscu wykonania pozostałych otworów badawczych teren badań przykryty jest glebą o miąższości 0,2 m. Wyniki rozpoznania geotechnicznego w formie kart otworów badawczych przedstawiono w załącznikach CHARAKTERYSTYKA WARUNKÓW GEOTECHNICZNYCH Charakterystykę warunków geotechnicznych przeprowadzono w oparciu o rezultaty prac terenowych, tj. wierceń, badań makroskopowych próbek gruntów oraz wyniki badań laboratoryjnych i analizę materiałów archiwalnych, zgodnie z obowiązującymi polskimi normami gruntowymi: PN-02/B-04452, PN-81/B-03020, PN-86/B-02480, PN-88/B Parametry wiodące warstw geotechnicznych stopień plastyczności I L ustalono metodą bezpośrednią A w rozumieniu normy PN-81/B Pozostałe parametry geotechniczne ustalono metodą pośrednią B tj. za pomocą związków korelacyjnych pomiędzy parametrami wiodącymi a cechami mechaniczno-deformacyjnymi. W miejscu wykonania otworu badawczego nr D1 w strefie przypowierzchniowej stwierdzono nasyp niebudowlany grunty spoiste (glina) z domieszką betonu i cegły.

6 Geologika s.c. Usługi Geologiczne P. Gorczyca J. Gorczyca Tel , Miąższość tego nasypu wynosi 0,3 m. W miejscu wykonania pozostałych otworów badawczych teren badan pokryty jest glebą o miąższości 0,2 m. Pod powyższymi warstwami zalegają grunty rodzime rozpatrywane jako podłoże budowlane. W podłożu budowlanym wydzielono trzy warstwy geotechniczne. Do warstwy pierwszej (I) zaliczono glinę pylastą o barwie szarej i brązowej oraz pył o barwie brązowej w stanie plastycznym grunty o obniżonej nośności. Występowanie warstwy I stwierdzono we wszystkich otworach badawczych na głębokości: 0,3 0,9 m ppt (glina pylasta szara) i 0,9 1,5 m ppt (pył) w otworze nr D1; 0,2 0,9 m ppt (glina pylasta brązowa) i 0,9 1,6 m ppt w otworze D2; 0,2 0,9 m ppt (glina pylasta brązowa) w otworze nr D3 oraz 0,2 1,0 m ppt (glina pylasta) w otworze nr D4. Uśrednione wartości charakterystyczne parametrów geotechnicznych warstwy I przedstawiają się następująco: I (n) L ~ 0,31 symbol konsolidacji C (n) ~ 2,00 g/cm 3 c (n) u ~ 13,0 kpa (n) u ~ 13,0 o E (n) o ~ kpa M (n) o ~ kpa Do warstwy drugiej (II) zaliczono pył o barwie brązowej w stanie plastycznym grunty o obniżonej nośności. Występowanie warstwy II stwierdzono w dwóch otworach badawczych na głębokości: 1,5 3,0 m ppt w otworze nr D1 oraz 1,6 3,0 m ppt w otworze nr D2. Uśrednione wartości charakterystyczne parametrów geotechnicznych warstwy II przedstawiają się następująco: I (n) L ~ 0,43 symbol konsolidacji C (n) ~ 2,00 g/cm 3 c (n) u ~ 10,0 kpa (n) u ~ 11,1 o E (n) o ~ kpa M (n) o ~ kpa Do warstwy trzeciej (III) zaliczono pył o barwie brązowej w stanie twardoplastycznym grunty nośne. Występowanie warstwy III stwierdzono w dwóch otworach badawczych na głębokości: 0,9 3,0 m ppt w otworze nr D3 oraz 1,0 3,0 m ppt w otworze nr D4. Uśrednione wartości charakterystyczne parametrów geotechnicznych warstwy III przedstawiają się następująco:

7 Geologika s.c. Usługi Geologiczne P. Gorczyca J. Gorczyca Tel , I (n) L ~ 0,21 symbol konsolidacji C (n) ~ 2,05 g/cm 3 c (n) u ~ 16,5 kpa (n) u ~ 14,6 o E (n) o ~ kpa M (n) o ~ kpa Przed zastosowaniem do obliczeń podane parametry charakterystyczne należy pomnożyć przez współczynnik materiałowy m, który wynosi 0,9 lub 1,1 w zależności od zastosowanych obliczeń przy czym należy przyjmować wartość bardziej niekorzystną. 7. PODSUMOWANIE I WNIOSKI 1. Niniejsze opracowanie wykonano na zlecenie Trasal Sp. z o.o. z siedzibą w Rzeszowie. Celem niniejszego opracowania było rozpoznanie podłoża gruntowo wodnego projektowanej budowy drogi dojazdowej w rejonie ul. Zajęczej i ul. Tarnowskiej wraz z uzbrojeniem w miejscowości Rzeszów. Zakres rzeczowy zawarty w niniejszym opracowaniu tj. zakres przeprowadzonych badań, ilość otworów badawczych oraz ich lokalizacja został ustalony ze Zleceniodawcą. 2. Podłoże gruntowe rozpoznano w czterech punktach badawczych do głębokości 3,0 m ppt. 3. Teren badań pochylony jest w kierunku południowym. Rzędne wykonanych otworów badawczych wahają się w granicach od 215,71 m npm (otwór nr D1) do 221,08 m npm (otwór nr D3). 4. Na badanym obszarze, do głębokości rozpoznania podłoże gruntowe budują czwartorzędowe osady zastoiskowe, które pod względem parametrów geotechnicznych zostały zaklasyfikowane do trzech warstw geotechnicznych. I warstwa geotechniczna, do której zaliczono glinę pylastą oraz pył w stanie plastycznym jest warstwą o ograniczonej nośności. Pył w stanie plastycznym, którą zaliczono do II warstwy geotechnicznej jest warstwą o ograniczonej nośności. III warstwa geotechniczna, do której zaliczono pył w stanie twardoplastycznym jest warstwą nośną.

8 Geologika s.c. Usługi Geologiczne P. Gorczyca J. Gorczyca Tel , Miąższość nasypu niebudowlanego budującego strefę przypowierzchniową terenu badań w miejscu wykonania otworu badawczego D1 wynosi 0,3 m. Nasyp ten zbudowany jest z gliny z domieszką betonu (20%) i cegły (20%). Nie można wykluczyć anomalii dotyczących składu ziarnowego i miąższości nasypu. 6. Normowa głębokość przemarzania dla rejonu będącego przedmiotem badań wynosi h z =1,0 m. 7. Nie stwierdzono niekorzystnych zjawisk i procesów destabilizujących podłoże gruntowe. Obszar objęty badaniami nie znajduje się na terenie zaliczanym do obszarów zagrożonych podtopieniami (geoportal e-psh). 8. Wykop należy zabezpieczyć przed napływem wód gruntowych, a prace ziemne należy wykonywać w odpowiednim czasie, tak aby nie dopuścić do przemarzania gruntów w dnie wykopu i na skarpach. Wszelkie prace ziemne powinny być prowadzone pod nadzorem uprawnionego geologa. 9. Z uwagi na podatność gruntów występujących w podłożu badanego terenu do uplastyczniania się wraz ze wzrostem wilgotności, podczas przebudowy oraz w fazie użytkowania obiektu należy dołożyć wszelkich starań, by nie dopuścić do zawilgocenia tych gruntów. 10. Grunty spoiste warstwy I, II oraz III pod względem wysadzinowości należą do gruntów bardzo wysadzinowych. 12. Grunty I i II warstwy geotechnicznej zaliczono do grupy nośności podłoża G4, grunty warstwy III zaliczono do grupy nośności podłoża G3. Podłoże pod konstrukcję projektowanej inwestycji należy doprowadzić do grupy nośności G1 np. poprzez stabilizację gruntu spoiwami hydraulicznymi.

9 Geologika s.c. Usługi Geologiczne P. Gorczyca J. Gorczyca Tel , Na podstawie danych z wykonanych wyrobisk badawczych warunki gruntowe występujące w obrębie planowanej inwestycji kwalifikuje się jako proste. 14. Zgodnie z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U. z 2012, poz. 463) ze względu na stwierdzone proste warunki gruntowo wodne proponuje się przyjęcie I kategorii geotechnicznej dla projektowanej inwestycji. W trakcie budowy, przy stwierdzeniu innych od założonych warunków gruntowych, kategoria geotechniczna dla inwestycji lub jej części może ulec zmianie. Ostatecznie kategorię geotechniczną określi Projektant po zapoznaniu się z niniejszą opinią

10 Lp Numer otworu Głębokość poboru próby [m ppt] Numer warstwy geotechnicznej Ilość wałeczków Stan gruntu Wilgotność W n [%] Wilgotność W n Granica plastyczności Wp[%] Granica płynności WL[%] Wskaźnik plastyczności Ip Stopień plastyczności Tabela 1. Zestawienie wyników badań laboratoryjnych. Opis gruntu według analizy makroskopowej Cechy fizyczne Rodzaj gruntu i barwa IL 1 1 0,6 G π Glina pylasta, szara I w 2/2 pl 25,41 21,49 33,96 12,47 0, ,3 π Pył, brązowa I w 2/2 pl 24,83 22,56 30,21 7,65 0, ,4 π Pył, brązowa II w 3/3 pl 25,11 21,63 29,69 8,06 0, ,8 π Pył, brązowa III mw 1/1 tpl 21,49 19,84 27,77 7,93 0,21

11 obszar przeprowadzonych prac Obiekt: Droga dojazdowa w rejonie ul. Zajęczej i ul. Tarnowskiej w miejscowości Rzeszów Nazwa rysunku: Mapa topograficzna z lokalizacją obszaru przeprowadzonych prac ZAŁ. 1.1 Data: XI-2012 Skala: 1: Opracował: Ł. Świerczek

12 obszar przeprowadzonych prac Obiekt: Droga dojazdowa w rejonie ul. Zajęczej i ul. Tarnowskiej w miejscowości Rzeszów Nazwa rysunku: Wycinek Mapy Geologicznej Polski arkusz Mielec ZAŁ. 1.2a Data: XI-2012 Skala: 1: Opracował: Ł.Świerczek

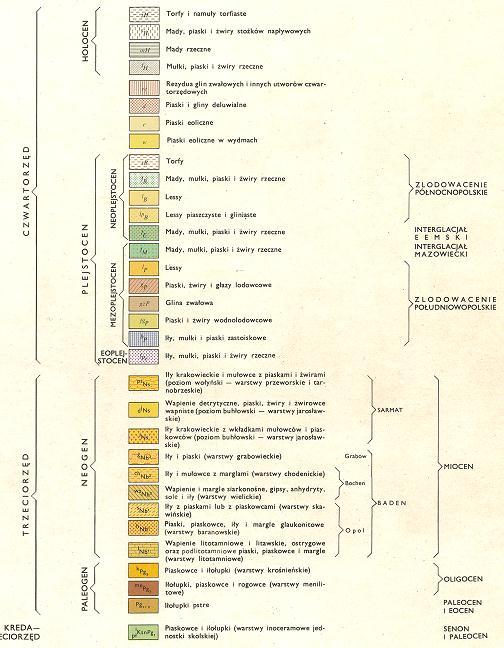

13 Objaśnienia do Mapy Geologicznej Polski, arkusz Mielec zał. 1.2b

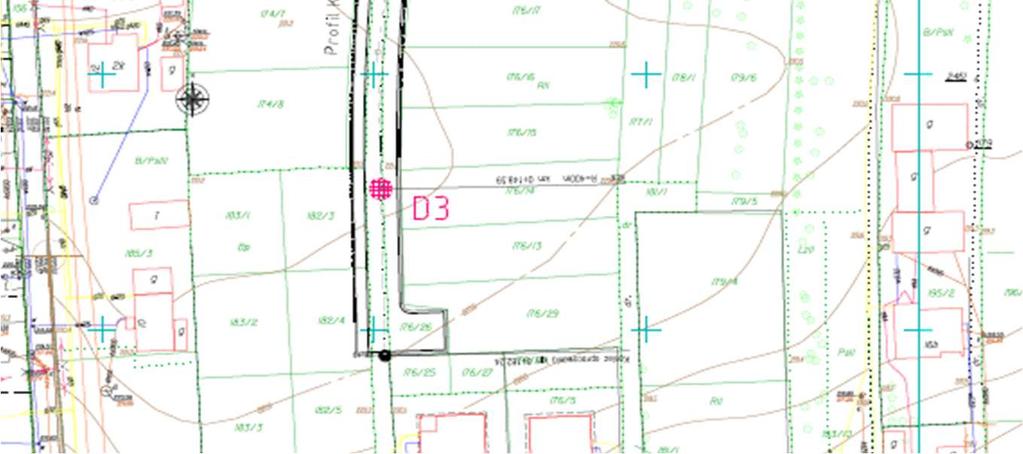

14 D1 otwory badawcze Obiekt: Droga dojazdowa w rejonie ul. Zajęczej i ul. Tarnowskiej w miejscowości Rzeszów Nazwa rysunku: Mapa dokumentacyjna z lokalizacją otworów badawczych Zał. 1.3 Data: XI-2012 Skala: 1:1500 Opracował: Ł.Świerczek

15 KARTA OTWORU BADAWCZEGO Zał.Nr: 2.1 Soft-Projekt Miejscowość: Rzeszów Gmina: Rzeszów Powiat: rzeszowski Województwo: podkarpackie Profil numer 1 Obiekt: Droga dojazdowa Zleceniodawca: Trasal Sp. z o.o. Wiercenie: Geologika s.c. Dozór geol.: Ł.Świerczek System wiercenia: Ręcznie Rzędna: m Głębokość: 3.00 m Skala 1 : 15 Data wiercenia: Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny nasyp niebudowlany (glina + beton 20%, cegła 20%) Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu Nasypy nn 0.30 glina pylasta szara Gπ pył brązowy I 1.50 pył brązowy Czwartorzęd Q w pl Π II Rysunek wykonano programem "GeoStar"

16 KARTA OTWORU BADAWCZEGO Zał.Nr: 2.2 Soft-Projekt Miejscowość: Rzeszów Gmina: Rzeszów Powiat: rzeszowski Województwo: podkarpackie Profil numer 2 Obiekt: Droga dojazdowa Zleceniodawca: Trasal Sp. z o.o. Wiercenie: Geologika s.c. Dozór geol.: Ł.Świerczek System wiercenia: Ręcznie Rzędna: m Głębokość: 3.00 m Skala 1 : 15 Data wiercenia: Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny gleba Symbol gruntu Gb Warstwa geotechniczna Wilgotność Stan gruntu 0.20 glina pylasta brązowa Gπ 0.90 pył brązowy I 1.0 Czwartorzęd Q 1.60 pył brązowy w pl 2.0 Π 2.10 II Rysunek wykonano programem "GeoStar"

17 KARTA OTWORU BADAWCZEGO Zał.Nr: 2.3 Soft-Projekt Miejscowość: Rzeszów Gmina: Rzeszów Powiat: rzeszowski Województwo: podkarpackie Profil numer 3 Obiekt: Droga dojazdowa Zleceniodawca: Trasal Sp. z o.o. Wiercenie: Geologika s.c. Dozór geol.: Ł.Świerczek System wiercenia: Ręcznie Rzędna: m Głębokość: 3.00 m Skala 1 : 15 Data wiercenia: Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny gleba Symbol gruntu Gb Warstwa geotechniczna Wilgotność Stan gruntu 0.20 glina pylasta brązowa Gπ I w pl pył brązowy Czwartorzęd Q 2.0 Π III mw tpl Rysunek wykonano programem "GeoStar"

18 KARTA OTWORU BADAWCZEGO Zał.Nr: 2.4 Soft-Projekt Miejscowość: Rzeszów Gmina: Rzeszów Powiat: rzeszowski Województwo: podkarpackie Profil numer 4 Obiekt: Droga dojazdowa Zleceniodawca: Trasal Sp. z o.o. Wiercenie: Geologika s.c. Dozór geol.: Ł.Świerczek System wiercenia: Ręcznie Rzędna: m Głębokość: 3.00 m Skala 1 : 15 Data wiercenia: Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny gleba Symbol gruntu Gb Warstwa geotechniczna Wilgotność Stan gruntu 0.20 glina pylasta brązowa Gπ I w pl pył brązowy Czwartorzęd Q 2.0 Π III mw tpl Rysunek wykonano programem "GeoStar"
