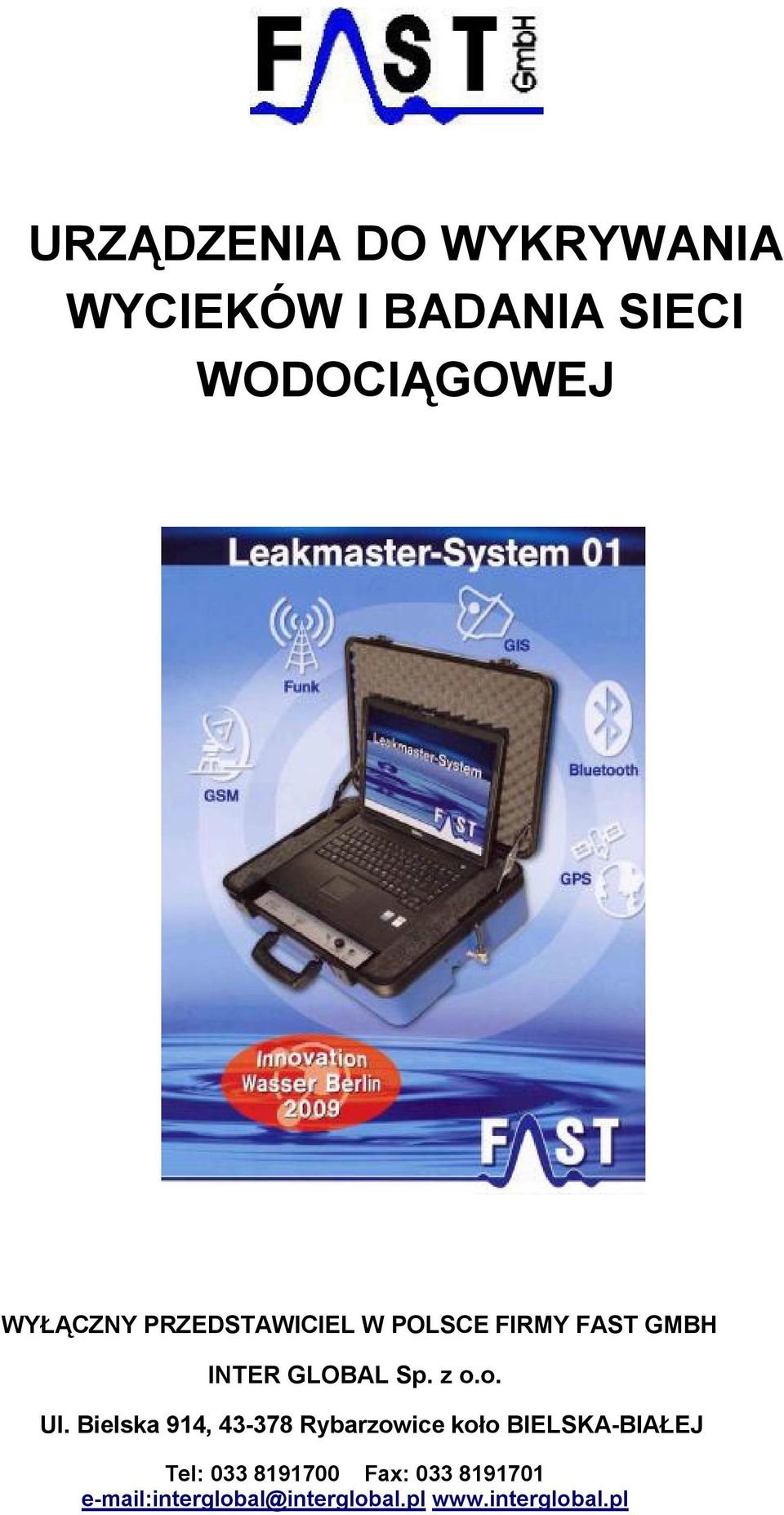

1 URZĄDZENIA DO WYKRYWANIA WYCIEKÓW I BADANIA SIECI WODOCIĄGOWEJ WYŁĄCZNY PRZEDSTAWICIEL W POLSCE FIRMY FAST GMBH INTER GLOBAL Sp. z o.o. Ul. Bielska 914, Rybarzowice koło BIELSKA-BIAŁEJ Tel: Fax: interglobal@interglobal.pl

2 SAMOCHODY DO DIAGNOSTYKI SIECI WODOCIĄGOWEJ I KANALIZACYJNEJ INFORMACJE OGÓLNE: Wykonanie trwałego samochodu specjalnego wymaga dużego doświadczenia. Firma nasza wykonuje samodzielnie zabudowy zgodnie ze standardami naszych partnerów słynących w całej Europie z doskonałych konstrukcji pojazdów diagnostycznych: ITV GmbH - Niemcy - producent kamerowozów Fast GmbH -Niemcy - producent samochodów do diagnostyki wodociągów. Konstrukcja zabudowy poddawana jest działaniom niekorzystnych czynników podczas pracy: wymaga więc użycia najwyższej jakości materiałów: lekkich, wytrzymałych i odpornych na intensywną eksploatację. Podłogi oraz burty części mokrej wykonywanych przez nas samochodów diagnostycznych wykonywane są z wytrzymałej, antypoślizgowej blachy aluminiowej. Rozwiązanie takie zapewnia łatwość utrzymania w czystości i trwałość. Na życzenie klienta podłoga może być wykonana w wersji ekonomicznej z gumy antypoślizgowej. Stelaże konstrukcyjne zabudowy wykonywane są ze stopów aluminium 6063 o wytrzymałości na rozciąganie 245 N/mm2. Konstrukcje odznaczają się niską wagą (2,7 g/cm3) przy zachowaniu bardzo wysokiej stabilności. Pokrycia boczne i blaty wykonywane są ze specjalnych płyt obustronnie laminowanych. Płyty są odporne na zarysowania i zapewniają bardzo wysoką estetykę zabudowy. Do części przeszklonych polecamy Polycarbonat. Elementy tapicerowane wykonywane są z materiałów tapicerskich VW oraz GM. Zalecamy wykonanie izolacji termicznej i akustycznej części operatorskiej. W celu zapewnienia komfortu pracy oferujemy dodatkową wentylację, ogrzewanie i klimatyzację. Wykonujemy zabudowy na samochodach marki: Opel, Renault, VW, Mercedes oraz na zapytanie innych marek. Każdorazowo klientowi przedstawiany jest projekt zabudowy do akceptacji uwzględniamy indywidualne życzenia klienta. W sprawie szczegółów prosimy o kontakt. Wyłączny reprezentant w Polsce firmy FAST GmbH: INTER GLOBAL Sp. z o.o Rybarzowice k. Bielska-B, ul.bielska 914, interglobal@interglobal.pl

3 SAMOCHODY DO DIAGNOSTYKI SIECI WODOCIĄGOWEJ I KANALIZACYJNEJ KAMEROWOZY Specjalistyczne samochody przeznaczone do inspekcji telewizyjnej rur kanalizacyjnych. Zabudowywane systemy: Kamery inspekcyjne ITV (Niemcy) Zakres średnic DN Zasięg działania: do 500m Systemy itv CT100, CT150, CT250 (również EX), kamery do przykanalików itv SH, kamery satelitarne Komponenty systemu w obudowach RACK 19 Integracja systemu: komputer przemysłowy z oprogramowaniem inspekcyjnym CITI Wyposażenie dodatkowe: korki do blokowania, elementy ostrzegawcze, zestaw myjący itp. Zasilanie urządzeń: agregat/ akumulatorowe SAMOCHODY DO DIAGNOSTYKI WODOCIĄGÓW Specjalistyczne samochody przeznaczone w szczególności do kontroli sieci wodociągowej pod kątem wycieków. Zabudowane systemy: Korelator FAST (Niemcy) Radiowe Logery szumu FAST (Niemcy) Logery ciśnienia FAST (Niemcy) Komputer przemysłowy w obudowie RACK 19, monitor LCD, drukarka Dodatkowe wyposażenie: Geofon, magnetometr, PWG. Zasilanie urządzeń: akumulatorowe SAMOCHODY DO DIAGOTYKI SIECI WOD-KAN Specjalistyczne samochody przeznaczone do kontroli sieci zarówno wodociągowej jak i kanalizacyjnej Zabudowane systemy (przykład): System do inspekcji TV - kamera Korelator FAST (Niemcy) Radiowe Logery szumu FAST (Niemcy) Logery ciśnienia FAST (Niemcy) Komputer przemysłowy w obudowie RACK 19, monitor LCD, drukarka, oprogramowanie CITI Dodatkowe wyposażenie: Geofon, magnetometr, PWG, korki do blokowania rur Wyłączny reprezentant w Polsce firmy FAST GmbH: INTER GLOBAL Sp. z o.o Rybarzowice k. Bielska-B, ul.bielska 914, interglobal@interglobal.pl

4 rozbudowany, kompleksowy system do wykrywania wycieków: logery radiowe (max 4000 szt.!), centrala zamontowana w samochodzie pomiarowym lub przenośna, oprogramowanie PC szybkie wykrywanie nieszczelności (przekaz danych do przejeżdżającego samochodu, stały monitoring na dodatkowym wyświetlaczu LCD zamontowanym na desce rozdzielczej ) doskonałe parametry akustyczne analiza informacji dotyczącej wycieku na postawie danych również z sąsiednich logerów (eliminacja błędów, które często towarzyszyły pracy zwykłych logerów szumu) wysoka efektywność - czas pracy baterii logera 5/ 10 lat bez ładowania bardzo małe gabaryty nowych logerów, uniwersalny montaż oprogramowanie oraz menu systemu w języku polskim opcjonalnie podręczna jednostka odbiorcza, umożliwiająca szybki odczyt danych zarejestrowanych na logerze (odczyt informacji po przyłożeniu czujnika do logera) Wyłączny reprezentant w Polsce firmy FAST GmbH: INTER GLOBAL Sp. z o.o Rybarzowice k. Bielska-B, ul.bielska 914, interglobal@interglobal.pl

5 AZ - Funk - NOWA GENERACJA Akustyczne logery strefowe - z radiowym przekazywaniem informacji Właściwości: System logerów FAST AZ Funk wyznacza nowy rozdział w kontroli sieci rurociągów. Dane zapisane w logerze są przekazywane za pomocą fal radiowych do przejeżdżającego samochodu pomiarowego i analizowane przez oprogramowanie jednostki centralnej. Precyzyjne przetwarzanie i analiza danych eliminuje błędy pomiarowe popełniane często przez zwykłe logery (z wbudowaną informacją o wycieku) Opis funkcji : Każdy wyciek emituje szumy, które rozprzestrzeniają się w sieci wodociągowej. Szumy te są wyczuwalne na armaturze sieciowej: zasuwach, hydrantach, wodomierzach itp. Urządzenie określa miejsce i rozmiar wycieku. Dzięki zastosowaniu logerów FAST AZ minimalizujemy czas lokalizacji nieszczelności. Jeśli cała sieć zostanie zaopatrzona w sensory jest się w stanie skontrolować ok km sieci w ciągu jednego dnia. Logery dokonują pomiaru, analizy i zapamiętywania szumów w okresie o bardzo ograniczonym poborze wody w godzinach nocnych ( godziny: 2:00-4:00 ). Logery co 5 sekund wysyłają zarejestrowane parametry drogą radiową. Czas pracy logera bez wymiany baterii wynosi do 10 lat (nie jest wymagane ładowanie). Przenośny odbiornik sygnałów może być zamontowany w przejeżdżającym samochodzie pomiarowym. Wyświetla on w sposób graficzny i sygnalizuje akustycznie wyniki pomiarów dotyczące konkretnego miejsca sieci wodociągowej. Pracę ułatwia opcjonalny, dodatkowy wyświetlacz zamontowany na desce rozdzielczej samochodu. Zarejestrowany zostaje w wysokiej jakości minimalny szum nocny powstały w miejscu podejrzanym o wyciek. Urządzenie pomiarowe przelicza minimalny szum z poprzedniej nocy na podstawie zapamiętanych pomiarów. Porównanie z poziomami minimalnymi z poprzednich dni z uwzględnieniem jakości pomiaru daje podstawy do stworzenia bardzo wiarygodnej informacji o wycieku: - brak wycieku - wyciek - możliwy wyciek Loger: Specyfikacja: wersja standard/ mini Wymiary: Wersja standard R 53 x L 110 mm (+antena) Wersja mini : R 40/44 x L 115 mm - antena wbudowana Waga : Materiał : Częstotliwość: Moc nadajnika : 0,95 kg (standard) / 0,46kg (mini) V2A 433 MHz 10 mw Poziom ochrony: IP 68 Przesyłane dane: poziom minimalny poziomy poprzednie jakość pomiarów numer logera Czas pracy: 10 lat / 5 lat Dzięki zastosowaniu systemu AZ Funk możemy znacząco zredukować straty wody przy jednoczesnym obniżeniu kosztów personalnych. Odbiornik : Materiał : Wskazania : Samochodowy AZ100 lub przenośny AZ100 light aluminium opis miejsca jakość pomiaru poziom szumów poprzednie poziomy status wycieku Zasilanie : wewnętrzne : zewnętrzne : akumulator 12 V DC Interfejsy: drukarki / PC, zewnętrzny wyświetlacz LCD GPS (opcja)

6 KORELATOR LOKAL 100/6 L100/6 wysoce efektywny korelator sprawdzający się doskonale również w rurach z tworzyw sztucznych automatyczne rozpoznanie i lokalizacja wycieku funkcja usuwania szumów utrudniających pomiar logiczna obsługa Analiza częstotliwościowa (spektrum koherencji) Wyłączny reprezentant w Polsce firmy FAST GmbH: INTER GLOBAL Sp. z o.o Rybarzowice k. Bielska-B, ul.bielska 914, interglobal@interglobal.pl

7 Korelator FFT LOKAL 100/6 Zasady Pomiaru Działanie LOKAL System Wykrywania Wycieków stworzony przez F.A.S.T. opiera się na zasadzie analizy koherencji korelacji. Medium wydobywające się z rury pod ciśnieniem powoduje powstanie szumu w miejscu pęknięcia. Szum rozchodzi się równocześnie w obu kierunkach i zostaje wychwycony przez wysokoczułe sensory zamontowane w dostępnych miejscach takich jak zawory, hydranty itp. Wzmocniony sygnał jest transmitowany drogą radiową do jednostki centralnej. Przekazane informacje poddawane są korektom i filtracji. Po zakończeniu obliczeń na wyświetlaczu wyświetlana jest funkcja koherencji / korelacji. Zalety nowego systemu LOKAL 100/6 Bardzo wysoka dokładność pomiaru dla rur wykonanych ze stali, żeliwa, azbestu i PCV. Funkcja Comp (opracowana przez F.A.S.T.) usuwa szumy utrudniające pomiar. Źródła refleksów (trójniki, kolanka) są eliminowane Łatwe obliczanie wyniku dla odcinków rur zbudowanych z różnych materiałów i posiadających różne średnice. Funkcja ponownego przetwarzania danych bez konieczności wykonywania nowego pomiaru. System Lokal 100/6 jest korelatorem FFT wyposażonym w filtry analogowe. Dzięki takiemu rozwiązaniu operator jest w stanie wyeliminować wszelkie zakłócenia powstające podczas pomiaru takie jak: ruch uliczny, pompy, wodomierze itp. Standardowo Lokal 100/6 wyposażony jest w nadajniki posiadające obok automatycznej również ręczną regulację poziomu wzmocnienia, wbudowane filtry górno i dolnoprzepustowe oraz funkcję redukcji przesterowań sygnału. W połączeniu z doskonałą jednostką główną system Lokal 100/6 stanowi bardzo precyzyjne i skuteczne narzędzie pracy do wykrywania najtrudniejszych wycieków Korelator Fast Lokal 100/6 zasadniczo przeznaczony jest do zabudowy w samochodach pomiarowych. Posiada wbudowany przemysłowy komputer PC. Dodatkową zaletą jest możliwość podłączenia zewnętrznych monitorów drukarek itp. Innowacje LOKAL 100/6 w stosunku do innych systemów Funkcja koherencji z możliwością filtracji analogowej Funkcja rozproszenia ( jednoznaczne określenie miejsca wyciekuopracowana przez Instytut Fraunhofera, Niemcy) Funkcja Komfort ( automatyczny system wykrywania wycieków) Funkcja Comp ( wysoce skuteczne odrzucanie szumów utrudniających pomiar)

8 Wielofunkcyjne urządzenie do diagnostyki sieci wodociągowej najwyższej klasy korelator cyfrowy praca z 2 lub 3 nadajnikami (czerwony, niebieski, żółty) system obsługi logerów strefowych szumu - Fast Leakmaster jednostka centralna logerów ciśnienia FAST Drulo II (0-20 bar) system obsługi pomiaru przepływu FAST ZM Wyłączny reprezentant w Polsce firmy FAST GmbH: LOKAL 200 /200PC INTER GLOBAL Sp. z o.o Rybarzowice, ul.bielska 914, interglobal@interglobal.pl

9 Po raz kolejny firma FAST udowodniła, że można zbudować urządzenie wielofunkcyjne o parametrach identycznych bądź lepszych niż każde z urządzeń z osobna. Stanowi połączenie funkcji flagowego korelatora FAST Lokal 100/6 z systemem logerów niskoczęstotliwościowych FAST Leakmaster oraz systemem logerów ciśnienia FAST DRULO II oraz analizy przepływu FAST ZM. FAST korelator cyfrowy do wykrywania wycieków na sieciach metalicznych i niemetalicznych - intuicyjna obsługa - czytelny wyświetlacz - rozbudowana filtracja analogowa i cyfrowa - automatyczne rozpoznawanie wycieku - cyfrowa kontrola sygnału radiowego - jednostki pomiarowe zamiast zwykłych nadajników - praca z 2 lub opcjonalnie 3 jednostkami pomiarowymi (trójkorelacja) FAST LEAKMASTER radiowe logery szumu -Bardzo małe gabaryty -Wbudowana antena -Doskonałe parametry akustyczne -Rozbudowane funkcje jednostki centralnej -Rejestracja najniższych poziomów szumów stałych -Nie wymagają ładowania -Rozbudowane oprogramowanie -analiza niskoczęstotliwościowa -analiza jakości pomiaru -System obsługujący do 4000 logerów FAST DRULO II logery ciśnienia Zakres pomiarowy 0-20 bar Klawiatura membranowa Wyświetlacz LCD Przekaz danych do LOKAL200: przystawka IR, GSM, komunikacja radiowa ZM POMIARY OBCIĄŻENIA I NAPŁYWU ZM przeznaczony do pomiaru napływu i obciążenia sieci wodociągowej. Występuje w wersji przenośnej lub stacjonarnej, charakteryzuje się efektywnością, elastycznością i dokładnością. łącze USB bluetooth 4 MB kary pamięci start i stop pomiaru bezpośrednio na ZM 24 h czasu pracy Oprogramowanie do przedstawiania i dokumentowania pomiarów. tel fax

10 nowoczesny - przenośny - zintegrowany system: 32 bitowy korelator / zaawansowany cyfrowy geofon / trasowanie rur przejrzysta obsługa, menu ekranowe w języku polskim bardzo wysoka dokładność pomiarów na wszystkich rodzajach rur jednostki pomiarowe zamiast tradycyjnych nadajników obudowy ze stopów aluminium odporne na wilgoć i kurz współpraca z komputerem ponowne przeliczanie korelacji koherencja, AFS, funkcja FFT rozdzielczość 5 cm urządzenie zgodne z normami UE Wyłączny reprezentant w Polsce firmy FAST GmbH: INTER GLOBAL Sp. z o.o Rybarzowice koło Bielska-Białej ul.bielska interglobal@interglobal.pl

11 LOKAL 300/2 to nowoczesny 32 bitowy korelator z cyfrowym geofonem - w jednej kompaktowej obudowie. Przy jego projektowaniu niemiecka firma FAST połączyła dziesiątki lat praktycznych doświadczeń z najnowszymi rozwiązaniami technicznymi. LOKAL 300/2 przeznaczony jest do lokalizacji nieszczelności w sieciach wodociągowych oraz do trasowania przebiegu rurociągów. Powstało urządzenie o prostej obsłudze umożliwiające szybka, dokładną i skuteczną lokalizację nieszczelności. Wszystkie podzespoły urządzenia produkowane są przez firmę FAST. Daje to gwarancję sprawnego i pełnego serwisu. Dzięki dużej skali produkcji udało się stworzyć urządzenie o najwyższej jakości przy zachowaniu atrakcyjnej ceny. Medium wydobywające się z rury pod ciśnieniem powoduje powstanie szumu w miejscu pęknięcia. Szum rozchodzi się równocześnie w obu kierunkach i zostaje wychwycony przez wysokoczułe sensory zamontowane w dostępnych miejscach (hydranty, zasuwy). Wzmocniony sygnał zostaje przekazany do jednostki centralnej. Po dokonaniu korekt i filtracji na wyświetlaczu LCD jednostki centralnej zostaje wyświetlona funkcja korelacji. Lokal 300/2 umożliwia zaawansowaną obróbkę sygnału. Praca możliwa jest w trybie w pełni automatycznym lub ręcznym. Nadajniki korelatora stanowią zaawansowane technicznie jednostki pomiarowe. W zależności od wersji jednostki pomiarowe mogą być wyposażone w filtrację wstępną, wyłączaną automatykę wzmocnienia oraz doskonale sprawdzający się w najtrudniejszych warunkach pracy załączany w razie potrzeby układ redukcji przesterowań. Zastosowane rozwiązania techniczne umożliwiają korelację w sytuacjach, gdy inne urządzenia nie zdają egzaminu. Możliwości urządzenia podnosi współpraca z komputerem PC oraz interfejs drukarki. Lokal 300/2 posiada wbudowany najbardziej zaawansowany geofon na rynku - Fast AQUA M200. Rozwiązanie takie umożliwia diagnostykę sieci oraz potwierdzanie wyników korelacji. Częstotliwość pracy geofonu może być wybierana ręcznie lub pobierana bezpośrednio z wyniku korelacji. Funkcję geofonu wykorzystujemy do bezpośredniego osłuchiwania elementów wodociągu (drążek pomiarowy) oraz punktowej lokalizacji wycieku (mikrofon ziemny). Ponadto posługując się równocześnie generatorem impulsów akustycznych PWG możemy zlokalizować przebieg rurociągu (metaliczne i niemetaliczne). W odróżnieniu od tradycyjnych geofonów urządzenie Lokal 300/2 posiada zamiast jednego dwa niezależne sensory pomiarowe o zoptymalizowanych zakresach czułości pracy. Cechy użytkowe urządzenia Lokal 300/2: - zintegrowane urządzenie wielofunkcyjne - jednostki pomiarowe zamiast zwykłych nadajników - łatwa w użyciu klawiatura, polskie menu - wytrzymała obudowa ze stopów aluminium - bezpośrednie ładowanie z zapalniczki samochodowej - automatyczne podświetlenie Korelator 32 bitowy - Koherencja oraz funkcja FFT - funkcja AFS- -> automatyczne przeszukiwanie filtracyjne - pomiary odcinków wykonanych z różnych materiałów - wysoka dokładność pomiarów na rurociągach z tworzyw sztucznych - współpraca z komputerem - praca 1 lub 2-kanałowa Geofon - Funkcja diagnostyki odcinków sieci - Funkcja precyzyjnej lokalizacji miejsca wycieku z pobraniem częstotliwości pracy z korelacji - Funkcja trasowania rur metalicznych i niemetalicznych - Funkcja pomijania hałasów - Rozbudowana filtracja i pamięć pomiarów Jednostka centralna (dane techniczne): Rozdzielczość: do 5 cm Pojemność pamięci: 20 korelacji Filtry górno przepustowy Hz Filtr dolno przepustowy Hz Czas pracy/ ładowania: ok. 20 godzin. / 3 godziny Wyświetlacz graficzny: 240 x 64 punkty Interfejs: RS 232 Gniazda przyłączeniowe: Sensor / hydrofon / Antena / Słuchawki Drążek pomiarowy/ Mikrofon ziemny Wymiary: 265 x 150 x 105 mm Waga: 2,5 kg Jednostki pomiarowe : Wyświetlacz: Wyświetlane wartości: Filtracja wstępna: Układ redukcji Ręczna przesterowań i automatyczna regulacja poziomu: Czas pracy- / Ładowania: graficzny / numeryczny poziom chwilowy stan naładowania filtr dolno- górno- przepustowy : MB-3 MB-3 Sensory FAST Standard/ Tief / Hydrofony ok. 9 godzin / 3 godziny (MB4)

12 GEOFON AQUA M-300 DIGITAL drążek pomiarowy/ mikrofon ziemny - najbardziej zaawansowany geofon na świecie - jednoczesna analiza częstotliwości i amplitudy wskazanie max. i minimalnego szumu - kolorowy automatycznie podświetlony wyświetlacz - opcjonalnie: wbudowany-h2 czujnik dla wykrywania mikro nieszczelności - zabezpieczenie przed przesterowaniem poziomu głośności w słuchawkach - bardzo duża wytrzymałość wykonanie ze stopów aluminium lakierowanych proszkowo - 40 godzin pracy podczas normalnego użytkowania - trasowanie sieci metalicznych i niemetalicznych (PWG) Wyłączny reprezentant w Polsce firmy FAST GmbH: INTER GLOBAL Sp. z o.o Rybarzowice, ul.bielska 914, interglobal@interglobal.pl

13 FAST Aqua M300 Digital prezyzyjna lokalizacja wycieków Zastosowanie Aqua M300 to najwyższej klasy geofon stworzony przez niemiecką firmę FAST. Wykorzystujemy go do bezpośredniego osłuchiwania elementów wodociągu (drążek pomiarowy) oraz punktowej lokalizacji wycieku (mikrofon ziemny). Ponadto posługując się równocześnie generatorem impulsów akustycznych PWG możemy zlokalizować przebieg rurociągu. W odróżnieniu od tradycyjnych geofonów M300 posiada zamiast jednego dwa niezależne sensory pomiarowe o zoptymalizowanych zakresach czułości pracy. Drążek pomiarowy Stworzony przez firmę FAST drążek pomiarowy posiada wbudowany sensor pomiarowy zaprojektowany specjalnie do kontaktowego obsłuchiwania sieci. Rozwiązanie takie zapewnia rozpoznanie najmniejszych wycieków - odznacza się znacznie wyższą czułością niż tradycyjne pręty pomiarowe i różnego rodzaju próbniki. Drążek posiada zdalne wyzwalanie w uchwycie ułatwiające pracę. Maksymalna długość robocza drążka to prawie 2 m. Mikrofon ziemny Zamiast tradycyjnej stopy mikrofonowej Aqua M300 posiada opracowany przez firmę Fast wysokoczuły mikrofon ziemny w obudowie ze stopów aluminium. Stosując mikrofon ziemny FAST możemy precyzyjnie lokalizować również niewielkie wycieki. Mikrofon posiada zabezpieczenie przed zakłóceniami wywoływanymi wiatrem i hałasem zewnętrznym. Pracę na miękkim gruncie ułatwia specjalny trójnóg magnetyczny. Przycisk zdalnego wyzwalania poprawia komfort pracy. Jednostka centralna Jednoczesna analiza częstotliwości i amplitudy gwarantuje właściwe rozpoznanie istotnych szumów. Wybór filtrów realizowany jest przy użyciu przycisków membramowych- umożliwia to porównanie szumów na różnych zakresach częstotliwości. Wyciek jest lokalizowany dzięki funkcji poziomów minimalnych. Aqua M300 posiada funkcję pomijania hałasów chwilowych nie istotnych z punktu widzenia wykrywania wycieków (np. przejeżdżający samochód). Precyzję pracy przy niewielkich wyciekach podnosi niezależna regulacja wzmocnienia, czułości i jednoczesne wskazanie max. i min. szumu. Profesjonalne słuchawki zapewniają izolację od hałasów zewnętrznych i doskonale przenoszą częstotliwości charakterystyczne dla wycieków. Dodatkową, istotną zaletą jest funkcja ochrony słuchu w przypadku przesterowania sygnału. Na dużym, kolorowym czytelnym wyświetlaczu LCD graficznie (wykres) i cyfrowo przedstawiane są wyniki 7 ostatnich pomiarów. Aqua M300 we współpracy z generatorem impulsów PWG - umożliwia lokalizację przebiegu rurociągu- niezależnie od rodzaju materiału, z jakiego jest on wykonany. Zasilanie Po minucie nie używania urządzenie wyłącza się automatycznie. Dzięki temu czas pracy zostaje znacząco wydłużony. Przy normalnym użytkowaniu możemy przez wiele tygodni dokonywać pomiarów bez konieczności ładowania akumulatorów. Stan naładowania wyświetlany jest na wyświetlaczu LCD. Elementy zestawu:

14 najbardziej zaawansowany geofon na rynku doskonała precyzja wykrywania wycieków regulacja wzmocnienia, czułości i filtracji wykonywana za pomocą oddzielnych potencjometrów zabezpieczenie przed przesterowaniem poziomu głośności w słuchawkach bardzo duża wytrzymałość wykonanie ze stopów aluminium czas pracy 20 godz. trasowanie sieci metalicznych i niemetalicznych (współpraca z PWG) automatyczne podświetlenie Wyłączny reprezentant w Polsce firmy FAST GmbH: INTER GLOBAL Sp. z o.o Rybarzowice, ul.bielska 914, interglobal@interglobal.pl

15 FAST Aqua M200 Digital Diagnostyka sieci/ Wykrywanie wycieków/ Precyzyjna lokalizacja Zastosowanie Aqua M200 to najwyższej klasy geofon stworzony przez niemiecką firmę FAST. Wykorzystujemy go do bezpośredniego osłuchiwania elementów wodociągu (drążek pomiarowy) oraz punktowej lokalizacji wycieku (mikrofon ziemny). Ponadto posługując się równocześnie generatorem impulsów akustycznych PWG możemy zlokalizować przebieg rurociągu. W odróżnieniu od tradycyjnych geofonów M200 posiada zamiast jednego dwa niezależne sensory pomiarowe o zoptymalizowanych zakresach czułości pracy. Drążek pomiarowy Stworzony przez firmę FAST drążek pomiarowy posiada wbudowany sensor pomiarowy zaprojektowany specjalnie do kontaktowego obsłuchiwania sieci. Rozwiązanie takie zapewnia rozpoznanie najmniejszych wycieków - odznacza się znacznie wyższą czułością niż tradycyjne pręty pomiarowe i różnego rodzaju próbniki. Drążek posiada zdalne wyzwalanie w uchwycie ułatwiające pracę. Maksymalna długość robocza drążka to prawie 2 m. Mikrofon ziemny Zamiast tradycyjnej stopy mikrofonowej Aqua M200 posiada opracowany przez firmę Fast wysokoczuły mikrofon ziemny w obudowie ze stopów aluminium. Stosując mikrofon ziemny FAST możemy precyzyjnie lokalizować również niewielkie wycieki. Mikrofon posiada zabezpieczenie przed zakłóceniami wywoływanymi wiatrem i hałasem zewnętrznym. Pracę na miękkim gruncie ułatwia specjalny trójnóg magnetyczny. Przycisk zdalnego wyzwalania poprawia komfort pracy. Jednostka centralna Rozbudowana filtracja gwarantuje właściwe rozpoznanie istotnych szumów. Wybór filtrów realizowany jest przy użyciu pokrętła - umożliwia to porównanie szumów na różnych zakresach częstotliwości. Wyciek jest lokalizowany dzięki funkcji poziomów minimalnych. Aqua M200 posiada funkcję pomijania hałasów chwilowych nie istotnych z punktu widzenia wykrywania wycieków (np. przejeżdżający samochód). Precyzję pracy przy niewielkich wyciekach podnosi niezależna regulacja wzmocnienia i czułości. Profesjonalne słuchawki zapewniają izolację od hałasów zewnętrznych i doskonale przenoszą częstotliwości charakterystyczne dla wycieków. Dodatkową, istotną zaletą jest funkcja ochrony słuchu w przypadku przesterowania sygnału. Na dużym, czytelnym wyświetlaczu LCD graficznie (wykres) i cyfrowo przedstawiane są wyniki 6 ostatnich pomiarów. Funkcja ADJUST automatycznie optymalizuje kontrast wyświetlacza. Aqua M200 we współpracy z generatorem impulsów PWG - umożliwia lokalizację przebiegu rurociągu - niezależnie od rodzaju materiału, z jakiego jest on wykonany. Zasilanie Po minucie nie używania urządzenie wyłącza się automatycznie. Dzięki temu czas pracy zostaje znacząco wydłużony. Przy normalnym użytkowaniu możemy przez wiele tygodni dokonywać pomiarów bez konieczności ładowania akumulatorów. Stan naładowania wyświetlany jest na wyświetlaczu LCD Zawartość zestawu: - jednostka centralna - trójnóg pomiarowy - mikrofon ziemny - kufer transportowy - profesjonalne słuchawki - instrukcja - pręty pomiarowe

16 - doskonała czułość i precyzja lokalizacji - sterowanie jednoprzyciskowe - prosta obsługa i małe gabaryty - przystosowany do współpracy z PWG (trasowanie rurociągów metalicznych i niemetalicznych) - automatyczne podświetlenie wyświetlacza - czas pracy 12 godz. - rozbudowana filtracja szumów - bardzo wytrzymała konstrukcja Wyłączny reprezentant w Polsce firmy FAST GmbH: INTER GLOBAL Sp. z o.o Rybarzowice koło Bielska-Białej, ul. Bielska 914, interglobal@interglobal.pl

17 FAST Aqua M100 Digital Diagnostyka sieci/ Wykrywanie wycieków/ Precyzyjna lokalizacja Zastosowanie Aqua M100 to najwyższej klasy geofon w kompaktowej, wytrzymałej obudowie ze stopów aluminium. Wykorzystujemy go do bezpośredniego osłuchiwania elementów wodociągu (drążek pomiarowy) oraz punktowej lokalizacji wycieku (mikrofon ziemny). Ponadto posługując się równocześnie generatorem impulsów akustycznych PWG możemy zlokalizować przebieg rurociągu. W odróżnieniu od tradycyjnych geofonów M100 posiada zamiast jednego dwa niezależne sensory pomiarowe o zoptymalizowanych zakresach czułości pracy. Drążek pomiarowy Stworzony przez firmę FAST drążek pomiarowy posiada wbudowany sensor pomiarowy zaprojektowany specjalnie do kontaktowego obsłuchiwania sieci. Rozwiązanie takie zapewnia rozpoznanie najmniejszych wycieków - odznacza się znacznie wyższą czułością niż tradycyjne pręty pomiarowe i różnego rodzaju próbniki. Drążek posiada zdalne wyzwalanie w uchwycie ułatwiające pracę. Maksymalna długość robocza drążka to prawie 2 m. Mikrofon ziemny Zamiast tradycyjnej stopy mikrofonowej Aqua M100 posiada opracowany przez firmę Fast wysokoczuły mikrofon ziemny w obudowie ze stopów aluminium. Stosując mikrofon ziemny FAST możemy precyzyjnie lokalizować również niewielkie wycieki. Mikrofon posiada zabezpieczenie przed zakłóceniami wywoływanymi wiatrem i hałasem zewnętrznym. Pracę na miękkim gruncie ułatwia specjalny trójnóg magnetyczny. Przycisk zdalnego wyzwalania poprawia komfort pracy. Jednostka centralna Geofon AQUA M100 odznacza się przejrzysta obsługą i szybkim dostępem do funkcji. Wybór filtrów realizowany jest przy użyciu pokrętła - umożliwia to porównanie szumów na różnych zakresach częstotliwości. AQUA M100 posiada 4 tryby pracy: tryb pracy uśredniony (sposób działania analogiczny jak urządzeń wskazówkowych), tryb pracy MIN (rejestracja najniższego poziomu szumu stałego), tryb PWG (trasowanie sieci metalicznej i niemetalicznej przy współpracy z generatorem FAST PWG), tryb GTX (trasowanie opróżnionych rurociągów metodą akustyczną). Precyzję pracy przy niewielkich wyciekach podnosi niezależna regulacja wzmocnienia i czułości. Profesjonalne słuchawki zapewniają izolację od hałasów zewnętrznych i doskonale przenoszą częstotliwości charakterystyczne dla wycieków. Bezpieczeństwo podnosi funkcja ochrony słuchu w przypadku przesterowania sygnału. Na wyświetlaczu LCD przedstawiane są wyniki 4 pomiarów, aktualny pomiar wyświetlany jest również w postaci graficznej. Jednostka centralna posiada rozbudowane funkcje użytkownika, które pozwalają optymalnie dopasować urządzenie zgodnie z preferencjami operatora. Zasilanie Urządzenie wyłącza się automatycznie Dzięki temu czas pracy zostaje znacząco wydłużony. Przy normalnym użytkowaniu możemy przez wiele tygodni dokonywać pomiarów bez konieczności ładowania akumulatorów. Stan naładowania wyświetlany jest na wyświetlaczu LCD Zawartość zestawu: - jednostka centralna - trójnóg pomiarowy - mikrofon ziemny - kufer transportowy - profesjonalne słuchawki - instrukcja obsługi - pręty pomiarowe

18 - najlepsza czułość w swojej klasie - sterowanie jednoprzyciskowe - prosta obsługa - automatyczne podświetlenie wyświetlacza - filtry i rozbudowana pamięć - czas pracy 12 godz. - zabezpieczenie przed uszkodzeniem słuchu - wytrzymała obudowa ze stopów aluminium Wyłączny reprezentant w Polsce firmy FAST GmbH: INTER GLOBAL Sp. z o.o Rybarzowice koło Bielska-Białej, ul. Bielska 914, interglobal@interglobal.pl

19 FAST Aqua M70 Digital Diagnostyka sieci/ Wykrywanie wycieków/ Precyzyjna lokalizacja Zakres zastosowania: AQUA M 70 D oferuje dwie podstawowe metody wykrywania wycieków: jest zdolny do wskazania odcinka, na którym wystąpił wyciek (pręty pomiarowe) oraz do dokładnego wykrycia jego miejsca (stopa mikrofonowa). Pręty pomiarowe: Pręty pomiarowe zostały opracowane przez F.A.S.T. GmbH i cechują się niezwykle wysoką czułością nawet najmniejszy wyciek może zostać wykryty. Doskonale sprawdzają się przy pracach serwisowych takich jak obsłuchiwanie wodomierzy, zasuw i systematycznych inspekcjach stanu sieci wodociągowej. Stopa mikrofonowa: W przypadku wykrycia szumu wycieku przy pomocy pręta pomiarowego, stosując stopę mikrofonową możemy dokładnie określić miejsce wycieku. AQUA M 70 D wyposażony jest w filtry optymalizujące pomiar. Do pracy na miękkim gruncie stosujemy trójnóg pomiarowy. Zaawansowany system zapamiętywania danych w pamięci geofonu umożliwia operatorowi wykonanie porównawczych pomiarów, tak więc pomaga w precyzyjnym określeniu miejsca wycieku. Jednostka centralna AQUA M70 cechuje wyjątkowo prosta obsługa. Wybór filtra realizowany jest przy użyciu pokrętła - umożliwia to porównanie szumów. Niezależna regulacja wzmocnienia i czułości pozwala rozpoznać najmniejsze wycieki. Profesjonalne słuchawki zapewniają izolację od hałasów zewnętrznych i doskonale przenoszą częstotliwości charakterystyczne dla wycieków. Na wyświetlaczu LCD przedstawiane są wyniki 4 pomiarów, aktualny pomiar wyświetlany jest również w postaci graficznej. Podświetlana skala pomaga w poszukiwaniu wycieków w warunkach niedostatecznego oświetlenia. Podświetlenie automatycznie włącza się w warunkach słabego oświetlenia i wyłącza się kiedy natężenie światła jest odpowiednie. Zasilacz: W przypadku, gdy AQUA M 70 D pozostaje włączone i bezczynne po upływie minuty automatycznie wyłącza się. Funkcja ta umożliwia dłuższe korzystanie z urządzenia (do ok. 10 tygodni) bez potrzeby ponownego ładowania baterii. Aktualny stan naładowania baterii wskazywany jest na wyświetlaczu LED. Elementy zestawu: - jednostka centralna z wyświetlaczem - profesjonalne słuchawki - stopa mikrofonowa - pręty pomiarowe - trójnóg pomiarowy - instrukcja obsługi - ładowarka

20 - prosta obsługa - uniwersalność zastosowań - bardzo wysoka czułość - filtry (Aqua M40) - małe gabaryty - słuchawki bezprzewodowe 864Mhz (Aqua M40) - bogate wyposażenie dodatkowe - obudowa odporna na warunki atmosferyczne Wyłączny reprezentant w Polsce firmy FAST GmbH: INTER GLOBAL Sp. z o.o Rybarzowice k. Bielska-B, ul.bielska 914, interglobal@interglobal.pl
