1 RDZENIÓWKI WRZUTOWE NQ Nazwa Wymiar Średnica otworu mm 75,8 Średnica rdzenia mm 47,6 Średnica zewnętrzna poszerzacza mm 75,8 Szerokość pierścienia skrawania mm 14,1 Powierzchnia skrawanego pierścienia[mm2] mm ,5 Średnica zew. Koronki mm 74,6 Średnica wew. Koronki mm 47,6 Średnica zewn. rury zewnętrznej mm 73,0 Średnica wewn. rury zewnętrznej mm 60,3 Średnica zewn. rury wewnętrznej mm 55,6 Średnica wewn. rury wewnętrznej mm 50,0 Średnica zewn. przewodu wiert. mm 69,9 Średnica wewn. przewodu wiert. mm 60,3 Powierzchnia pomiędzy Rurą płuczkową a otworem mm 2 668,7 Rurą płuczkową a rurą okładzinową mm 2 740,1 Rurą zewnętrzną a rurą wewnętrzną rdzeniówki mm 2 434,2 Zewnętrzną rurą rdzeniową a otworem mm 2 311,9 Wydatek pompy konieczny dla osiągnięcia prędkości podnoszenia płuczki 26,5 l/min 40 m/min Wydatek pompy konieczny dla osiągnięcia prędkości podnoszenia płuczki 36,7 l/min 55 m/min Waga Zespół rdzeniówki dł 1,5 m kg 43,0 Zespół rdzeniówki dł. 3,0 m kg 62,9 Zespół rury rdzeniowej dł.1,5 m kg 17,1 Zespół rury rdzeniowej dł. 3,0m kg 21,4 Chwytak kompletny kg 14,5 Przewód wiertniczy 1,5 m kg 11,7 Przewód wiertniczy 3,0 m kg 23,3 NQ

2 Lp. Opis NQ - koronki Numer katalogowy 1 NQ koronka impregnowana Twister VV0+ 000Q00NIT+VV0 2 NQ koronka impregnowana Twister VV0 000Q00NIT0VV0 3 NQ koronka impregnowana Twister VV1 000Q00NIT1VV0 4 NQ koronka impregnowana Twister VV2 000Q00NIX2VV0 5 NQ koronka impregnowana Twister VV3 000Q00NIX3VV0 6 NQ koronka impregnowana Twister VV4 000Q00NIX4VV0 7 NQ koronka impregnowana Twister VV5 000Q00NIX5VV0 8 NQ koronka impregnowana Twister VV6 000Q00NIX6VV0 9 NQ koronka impregnowana GEO 2 000Q00NIE2VV0 10 NQ koronka impregnowana GEO 4 000Q00NIE4VV0 11 NQ koronka diamentowa S10-8/12 000Q00NS100S0 12 NQ koronka diamentowa S15-12/15 000Q00NS150S0 13 NQ koronka diamentowa S20-15/20 000Q00NS200S0 14 NQ koronka diamentowa S25-20/30 000Q00NS250S0 15 NQ koronka diamentowa S35-30/40 000Q00NS350S0 16 NQ koronka diamentowa S50-40/60 000Q00NS500S0 17 NQ koronka MaxSet Cubic R 000Q00NMSCR00 18 NQ koronka MaxSet Cubic R2 000Q00NMSCR20 19 NQ koronka MaxSet Cubic R FD 000Q00NMSCR0F 20 NQ koronka MaxSet Cubic R2 FD 000Q00NMSCR2F 21 NQ koronka PDC MaxPax Eco 000Q00NMPE NQ koronka PDC MaxPax Eco FD 000Q00NMPE00F 23 NQ koronka PDC MaxPax Xuper 000Q00NMPX NQ koronka PDC MaxPax Xuper FD 000Q00NMPX00F 25 NQ koronka PDC MaxPax Twister 000Q00NMPS NQ koronka PDC MaxPax Twister FD 000Q00NMPS00F 27 NQ koronka widiowa PT (z ostrzami z węglika spiekanego) 000Q00NCPT NQ koronka widiowa TT (płytki z węglika spiekanego) 000Q00NCTT NQ koronka widiowa CD (gruz z węglika spiekanego) 000Q00NCCD NQ poszerzacz diamentowy 000Q00NMADISP 31 NQ poszerzacz widiowy 000Q00NMATC00 32 NQ łącznik stalowy 000Q00NMABL00 FD = płukanie czołowe (Face Discharge) płukanie czołowe

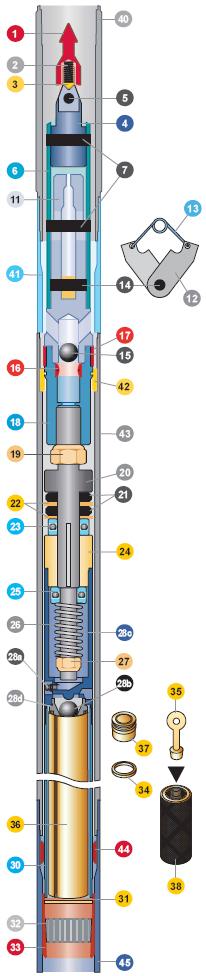

3 NQ - rdzeniówka Lp. NAZWA NR. KATALOGOWY 1 45 Rdzeniówka wrzutowa kompletna L = 1500mm 000Q00NC Rdzeniówka wrzutowa kompletna L = 3000mm 000Q00NC Rura wewnętrzna kompletna L = 1500mm 000Q00NC Rura wewnętrzna kompletna L = 3000mm 000Q00NC Głowica rdzeniówki kompletna 000Q00BC Grot 000Q000C Sprężyna napinająca 000Q000C Tłok zatrzymujący 000Q000C Podstawa grota 000Q000C Sworzeń sprężynowy (kołek sprężynowy) 000Q000C Tuleja powrotna zatrzasku 000Q000C Sworzeń sprężynowy 000Q000C Górny korpus zatrzasku 000Q000C Zatrzask 000Q000C Sprężyna zatrzasku 000Q000C Sworzeń sprężynowy 000Q000C Kula stalowa Φ22mm 000Q000C Tuleja stożkowa 000Q000C Tuleja ustalająca 000Q000C Dolny korpus zatrzasku 000Q000C Nakrętka sześciokątna 000Q000C Głowica wrzeciona obrotowego 000Q000C Pierścień gumowy zaworu zamykającego 000Q000C Podkładki ustalające 000Q000C Łożysko poprzeczne 000Q000C Wrzeciono obrotowe 000Q000C Łożysko poprzeczne 000Q000C Sprężyna napinająca 000Q000C Nakrętka samohamowna 000Q000C a d Korek zamykający, kompletny 000Q000C a Smarowniczka 000Q000C b Kula stalowa 000Q000C c Korek rury wewnętrznej 000Q000C d Korpus zaworu bezpieczeństwa 000Q000C Rura wewnętrzna L = 1500mm 000Q00NC Rura wewnętrzna L = 3000mm 000Q00NC Pierścień dystansowy 000Q00NC Urywak rdzenia 000Q00NC Urywak rdzenia żłobiony 000Q00NCSTCOL 33 Korpus urywaka rdzenia 000Q00NC Łącznik górny rdzeniówki (standard) 000Q00NC Łącznik górny rdzeniówki widiowy 000Q00NCLCCTC 40 Łącznik górny rdzeniówki diamentowy 000Q00NCLCDIS 41 Łącznik adaptacyjny 000Q00NC Pierścień lądowania 000Q00NC Rura zewnętrzna L = 1500mm 000Q00NC24910

4 43 Rura zewnętrzna L = 3000mm 000Q00NC Stabilizator rury wewnętrznej 000Q00NC Dekiel zabezpieczający gwint 000Q00NC24900 Klucz do rury zewnętrznej WRP07300 Klucz do rury wewnętrznej WRP05560 NQ zestaw naprawczy rdzeniówki Lp. NAZWA ilość NR. KATALOGOWY 1 Grot 1 000Q000C Sprężyna napinająca 1 000Q000C Tłok zatrzymujący 1 000Q000C Sworzeń sprężynowy 2 000Q000C Sworzeń sprężynowy 2 000Q000C Zatrzask 4 000Q000C Sprężyna zatrzasku 4 000Q000C Sworzeń sprężynowy 2 000Q000C Kula stalowa 1 000Q000C Tuleja stożkowa 2 000Q000C Tuleja ustalająca 1 000Q000C Nakrętka sześciokątna 1 000Q000C Pierścień gumowy zaworu zamykającego 4 000Q000C Łożysko poprzeczne 1 000Q000C Wrzeciono obrotowe 1 000Q000C Łożysko poprzeczne 1 000Q000C Nakrętka samohamowna 1 000Q000C Smarowniczka 2 000Q000C Pierścień dystansowy 2 000Q00NC Urywak rdzenia Q00NC Korpus urywaka rdzenia 4 000Q00NC Pierścień lądowania 2 000Q00NC Stabilizator rury wewnętrznej 2 000Q00NC44407

5 Lp. Opis NQ3 - koronki Numer katalogowy 1 NQ3 koronka impregnowana Twister VV0+ 00Q300NIT+VV0 2 NQ3 koronka impregnowana Twister VV0 00Q300NIT0VV0 3 NQ3 koronka impregnowana Twister VV1 00Q300NIT1VV0 4 NQ3 koronka impregnowana Twister VV2 00Q300NIX2VV0 5 NQ3 koronka impregnowana Twister VV3 00Q300NIX3VV0 6 NQ3 koronka impregnowana Twister VV4 00Q300NIX4VV0 7 NQ3 koronka impregnowana Twister VV5 00Q300NIX5VV0 8 NQ3 koronka impregnowana Twister VV6 00Q300NIX6VV0 9 NQ3 koronka impregnowana GEO 2 00Q300NIE2VV0 10 NQ3 koronka impregnowana GEO 4 00Q300NIE4VV0 11 NQ3 koronka diamentowa S10-8/12 00Q300NS100S0 12 NQ3 koronka diamentowa S15-12/15 00Q300NS150S0 13 NQ3 koronka diamentowa S20-15/20 00Q300NS200S0 14 NQ3 koronka diamentowa S25-20/30 00Q300NS250S0 15 NQ3 koronka diamentowa S35-30/40 00Q300NS350S0 16 NQ3 koronka diamentowa S50-40/60 00Q300NS500S0 17 NQ3 koronka MaxSet Cubic R 00Q300NMSCR00 18 NQ3 koronka MaxSet Cubic R2 00Q300NMSCR20 19 NQ3 koronka MaxSet Cubic R FD 00Q300NMSCR0F 20 NQ3 koronka MaxSet Cubic R2 FD 00Q300NMSCR2F 21 NQ3 koronka PDC MaxPax Eco 00Q300NMPE NQ3 koronka PDC MaxPax Eco FD 00Q300NMPE00F 23 NQ3 koronka PDC MaxPax Xuper 00Q300NMPX NQ3 koronka PDC MaxPax Xuper FD 00Q300NMPX00F 25 NQ3 koronka PDC MaxPax Twister 00Q300NMPS NQ3 koronka PDC MaxPax Twister FD 00Q300NMPS00F 27 NQ3 koronka widiowa PT (z ostrzami z węglika spiekanego) 00Q300NCPT NQ3 koronka widiowa TT (płytki z węglika spiekanego) 00Q300NCTT NQ3 koronka widiowa CD (gruz z węglika spiekanego) 00Q300NCCD NQ3 poszerzacz diamentowy 00Q300NMADISP 31 NQ3 poszerzacz widiowy 00Q300NMATC00 32 NQ3 łącznik stalowy 00Q300NMABL00 FD = płukanie czołowe (Face Discharge) płukanie czołowe

6 NQ3 - rdzeniówka Lp. NAZWA NR. KATALOGOWY 1 45 Rdzeniówka wrzutowa kompletna L = 1500mm 00Q300NC Rdzeniówka wrzutowa kompletna L = 3000mm 00Q300NC Rura wewnętrzna kompletna L = 1500mm 00Q300NC Rura wewnętrzna kompletna L = 3000mm 00Q300NC Głowica rdzeniówki kompletna 000Q00NC Grot 000Q000C Sprężyna napinająca 000Q000C Tłok zatrzymujący 000Q000C Podstawa grota 000Q000C Sworzeń sprężynowy (kołek sprężynowy) 000Q000C Tuleja powrotna zatrzasku 000Q000C Sworzeń sprężynowy 000Q000C Górny korpus zatrzasku 000Q000C Zatrzask 000Q000C Sprężyna zatrzasku 000Q000C Sworzeń sprężynowy 000Q000C Kula stalowa Φ22mm 000Q000C Tuleja stożkowa 000Q000C Tuleja ustalająca 000Q000C Dolny korpus zatrzasku 000Q000C Nakrętka sześciokątna 000Q000C Sworzeń sprężynowy 000Q000C Pierścień gumowy zaworu zamykającego 000Q000C Podkładki ustalające 000Q000C Łożysko poprzeczne 000Q000C Wrzeciono obrotowe 000Q000C Łożysko poprzeczne 000Q000C Sprężyna napinająca 000Q000C Nakrętka samohamowna 000Q000C a d Korek zamykający, kompletny 000Q000C a Smarowniczka 000Q000C b Kula stalowa 000Q000C c Korek rury wewnętrznej 000Q000C d Korpus zaworu bezpieczeństwa 000Q000C Rura wewnętrzna L = 1500mm 000Q00NC Rura wewnętrzna L = 3000mm 000Q00NC Pierścień dystansowy 00Q300NC Urywak rdzenia 00Q300NC a Urywak rdzenia żłobiony 000Q300NCSTCOL 33 Korpus urywaka rdzenia 00Q300NC O-ring JTH Tłoczek 00Q300NC Dzielona rura wewnętrzna L = 1500mm 00Q300NC Dzielona rura wewnętrzna L = 3000mm 00Q300NC Tłok do wyciskania rdzenia 00Q300NC Łącznik adaptacyjny 000Q00NC Łącznik górny rdzeniówki (standard) 000Q00NC Łącznik adaptacyjny 000Q00NC24896

7 42 Pierścień lądowania 000Q00NC Rura zewnętrzna L = 1500mm 000Q00NC Rura zewnętrzna L = 3000mm 000Q00NC Stabilizator rury wewnętrznej 000Q00NC Dekiel zabezpieczający gwint 000Q00NC24900 Klucz do rury zewnętrznej WRP07300 Klucz do rury wewnętrznej WRP05560 NQ3 zestaw naprawczy rdzeniówki Lp. NAZWA ilość NR. KATALOGOWY 1 23 Kompletny zestaw naprawczy - 00Q300NC Grot 1 000Q000C Sprężyna napinająca 1 000Q000C Tłok zatrzymujący 1 000Q000C Sworzeń sprężynowy 2 000Q000C Sworzeń sprężynowy 2 000Q000C Zatrzask 4 000Q000C Sprężyna zatrzasku 4 000Q000C Sworzeń sprężynowy 2 000Q000C Kula stalowa 1 000Q000C Tuleja stożkowa 2 000Q000C Tuleja ustalająca 1 000Q000C Nakrętka sześciokątna 1 000Q000C Pierścień gumowy zaworu zamykającego 4 000Q000C Łożysko poprzeczne 1 000Q000C Wrzeciono obrotowe 1 000Q000C Łożysko poprzeczne 1 000Q000C Nakrętka samohamowna 1 000Q000C Smarowniczka 2 000Q000C Pierścień dystansowy 2 00Q300NC Urywak rdzenia 20 00Q300NC Korpus urywaka rdzenia 4 00Q300NC a O-ring (nie pokazany na rysunku) 5 JTH Pierścień lądowania 2 000Q00NC Stabilizator rury wewnętrznej 2 000Q00BC44407

8 Lp. NAZWA NQ zestaw do zamiany NQ/NQ3 Lp. NAZWA NR. KATALOGOWY 1 8 NQ/NQ3 komplet do rdzeniówki L = 1,50m 00Q300NC NQ/NQ3 komplet do rdzeniówki L = 3,00m 00Q300NC Dzielona rura wewnętrzna L = 1500mm 00Q300NC Dzielona rura wewnętrzna L = 3000mm 00Q300NC Pierścień dystansowy 00Q300NC Urywak rdzenia żłobiony 00Q300NC Korpus urywaka rdzenia 00Q300NC Tłok do wyciskania rdzenia 00Q300NC O-ring JTH Tłoczek 00Q3000C Łącznik adaptacyjny 00Q300NC NQ/NQ3 chwytak NR. KATALOGOWY 1 17 Chwytak rdzeniówki 000Q00NC Huczek obrotowy chwytaka 000Q00NC Trzpień 000Q000C Tuleja oporowa 000Q000C Łożysko poprzeczne 000Q000C Nakrętka zabezpieczająca 000Q000C Zawleczka 000Q000C Smarowniczka 000Q000C Korpus chwytaka 000Q000C Bijak 000Q000C Tuleja bijaka 000Q000C Nakrętka samohamowna 000Q000C Głowica chwytaka 000Q000C Sprężyna napinająca 000Q000C Ramię zatrzasku 000Q000C Sworzeń zatrzasku 000Q000C Sworzeń sprężynowy 000Q000C Wkręt zabezpieczający 000Q000C Tuleja zwalniająca** 000Q000C15965 **- używać tulei zwalniającej tylko podczas zapuszczania w suchych otworach, tuleja zwalniająca musi być usunięta podczas wyciągania rury wewnętrznej

9 NQ/NQ3 zestaw naprawczy chwytaka Lp. NAZWA Ilość NR. KATALOGOWY 1 10 Kompletny zestaw naprawczy chwytaka - 000Q00NC Łożysko poprzeczne 1 000Q000C Nakrętka zabezpieczająca 1 000Q000C Zawleczka 2 000Q000C Smarowniczka 1 000Q000C Nakrętka samohamowna 1 000Q000C Sprężyna napinająca 1 000Q000C Ramię zatrzasku 2 000Q000C Sworzeń zatrzasku 1 000Q000C Sworzeń sprężynowy 1 000Q000C Wkręt zabezpieczający 1 000Q000C44442
