1 Katalog urządzeń z cenami Istnieje możliwość zmiany cen. Copyright 2018 Mark Climate Technology, Veendam. Wszelkie prawa zastrzeżone. Żadna z części niniejszej publikacji nie może być powielana, zapisywana w systemie odzyskiwania danych ani przesyłana, w żadnej postaci ani w żadnej formie elektronicznej, mechanicznej, przez fotokopię, nagrywanie ani w żaden inny sposób bez uprzedniej pisemnej zgody wydawcy. 1

2 Spis treści Nagrzewnice powietrza GS+ Nagrzewnica gazowa kondensacyjna z palnikiem modulowanym i wentylatorem osiowym 8 Nagrzewnica gazowa kondensacyjna z palnikiem modulowanym typu premix i z wentylatorem osiowym, przystosowana do montażu ściennego lub sufitowego. Moc urządzenia wynosi od 13,6 do 142,2 kw. GSX Nagrzewnica gazowa z wentylatorem osiowym 16 Nagrzewnica powietrza wyposażona w palnik typu premix zapewniająca swobodny nawiew powietrza do pomieszczenia. Moc urządzenia wynosi od 16,7 do 83,9 kw. ARM Nagrzewnica gazowa z wentylatorem osiowym lub odśrodkowym 24 Kompaktowa nagrzewnica gazowa z palnikiem atmosferycznym, przystosowana do montażu pionowego lub poziomego. Moc urządzenia wynosi od 13,1 do 80 kw. FÖHN Nagrzewnica powietrza stacjonarna bezpośrednio zasilana gazem 29 Nagrzewnica powietrza stacjonarna w wersji pionowej lub poziomej z palnikiem i wentylatorem odśrodkowym. Moc urządzenia wynosi od 115 do 400 kw. G-TYPE Nagrzewnica powietrza stacjonarna bezpośrednio zasilana gazem 34 Nagrzewnica gazowa stacjonarna w wersji pionowej lub poziomej z palnikiem i wentylatorem odśrodkowym. Urządzenie wewnętrzne lub zewnętrzne. Moc urządzenia wynosi od 569,8 do 1047 kw Elektryczna nagrzewnica TANNER MDE Elektryczna nagrzewnica z wentylatorem osiowym 38 Elektryczna nagrzewnica Moc urządzenia wynosi od 6 do 51 kw. Aparaty wentylacyjno-grzewcze zasilane wodą grzewczą TANNER MDA Uniwersalny aparat wentylacyjno-grzewczy z wentylatorem osiowym 42 Uniwersalny aparat wentylacyjno-grzewczy z wentylatorem osiowym i z miedziano - aluminiowym wymiennikiem ciepła. Moc urządzenia wynosi od 14,5 do 117 kw. TANNER MD Kanałowa nagrzewnica wodna 54 Kanałowa nagrzewnica wodna z wentylatorem osiowym i z miedziano - aluminiowym. Moc urządzenia wynosi od 14,5 do 117 kw. TANNER FBA Aparat wentylacyjno-grzewczy sufitowy zasilany wodą grzewczą z wentylatorem osiowym 58 Aparat wentylacyjno-grzewczy sufitowy zasilany wodą grzewczą z wentylatorem osiowym z powłoką RAL9010. Moc urządzenia wynosi od 21,1 do 50,6 kw. 2

3 TANNER FBA ULTRA Aparat wentylacyjno-grzewczy sufitowy zasilany wodą grzewczą z wentylatorem osiowym 62 Luksusowy aparat wentylacyjno-grzewczy sufitowy zasilany wodą grzewczą z powłoką RAL9010, odpowiedni do ogrzewania i chłodzenia. Moc urządzenia wynosi od 21,4 do 46,2 kw. TANNER CLA Aparat wentylacyjno-grzewczy sufitowy zasilany wodą grzewczą 66 Nagrzewnica powietrza z ogrzewaniem wodnym do układu sufitowego z powłoką RAL9010 odpowiednia do ogrzewania. LDA SWIRL LDA Swirl nagrzewnica powietrza zasilana wodą grzewczą wyposażona w wentylator EC 70 Uniwersalny aparat wentylacyjno-grzewczy z wentylatorem osiowym i z miedziano - aluminiowym Przepływ powietrza od 500 do 2000 m 3 /h. FAN COIL Nagrzewnica powietrza zasilana wodą grzewczą wyposażona w wentylator EC 73 Zdecentralizowany moduł do zastosowania w systemach niskotemperaturowych i chłodniczych. Przepływ powietrza od 170 do 910 m 3 /h. EASYAIR Kurtyna powietrzna zasilana wodą grzewczą lub elektryczna 77 Kurtyna powietrzna zasilana wodą grzewczą lub elektryczna do zastosowań w pomieszczeniach użyteczności publicznej lub przemysłowych. Moc urządzenia wynosi od 6,5 do 47,3 kw. EASYAIR T200 Kurtyna powietrzna przemysłowa. 85 Przepływ powietrza od do m³/h. Promienniki gazowe INFRA Promiennik rurowy bezpośrednio zasilany gazem 89 Promiennik rurowy bezpośrednio zasilany gazem w kształcie litery U, z palnikiem atmosferycznym i zapłonem elektrycznym. Moc urządzenia wynosi od 10 do 100 kw. INFRA LINE Promiennik rurowy bezpośrednio zasilany gazem 98 Promiennik rurowy bezpośrednio zasilany gazem o modułowej konstrukcji, z palnikiem atmosferycznym i zapłonem elektrycznym. Moc urządzenia wynosi od 50 do 200 kw. INFRA HT Promiennik gazowy ceramiczny 102 Promiennik podczerwieni bezpośrednio zasilany gazem, z palnikiem ceramicznym i zapłonem elektrycznym. Moc urządzenia wynosi od 6,5 do 68,8 kw. 3

4 Promienniki wodne INFRA AQUA DESIGN Aluminiowy promiennik zasilany wodą grzewczą 107 Aluminiowy promiennik zasilany wodą grzewczą z powłoką RAL 9010 INFRA AQUA ECO Stalowy promiennik zasilany wodą grzewczą 110 Stalowy promiennik zasilany wodą grzewczą, dostępny standardowo w modułach o długości 4 i 6 metrów. Urządzenia do wentylacji i destratyfikacji ECOFAN W Destratyfikator 113 Destratyfikator powietrza recyrkulacyjnego z wbudowanym termostatem pomieszczeniowym i wyłącznik serwisowy. Przepływ powietrza od do m 3 /h. ECOFAN P Wentylator mieszający 116 Wentylator recyrkulacyjny sterowany za pomocą termostatu. Przepływ powietrza m³/h. MDV BLUE Wentylator dachowy 118 Wentylator wyciągowy dachowy z wentylatorem promieniowym. Przepływ powietrza od 300 do 16,600 m³/h. Centrale wentylacyjne TANNER MDC Aparat wentylacyjno-grzewczy z wentylatorem odśrodkowym 126 Aparat wentylacyjno-grzewczy z wentylatorem odśrodkowym i z miedziano -aluminiowym wymiennikiem ciepła. Moc urządzenia wynosi od 14,5 do 117 kw. AIRSTREAM Urządzenie do odzysku ciepła 130 Wysokosprawne urządzenie do odzysku ciepła. Przepływ powietrza od 600 do 27,500 m³/h. ERV Urządzenie do odzysku ciepła 137 Sufitowe urządzenie do odzysku ciepła Przepływ powietrza 500 do 2000 m³/h. AHU Centrala wentylacyjno-grzewczo-klimatyzacyjna 140 Centrala sekcyjna spełniająca funkcje: wentylacji, ogrzewania, chłodzenia, rekuperacji, nawilżania. Przepływ powietrza do m 3 /h. Podwójna izolacja. GC+ Nagrzewnica gazowa kondensacyjna z palnikiem modulowanym i wentylatorem odśrodkowym 148 Nagrzewnica gazowa kondensacyjna z palnikiem modulowanym typu premix i z wentylatorem odśrodkowym z możliwością podłączenia kanałów wentylacyjnych i wtłaczania powietrza świeżego. Moc urządzenia wynosi od 35 do 150 kw. 4

5 CALFLO Centrala nawiewna z palnikiem modulowanym, bezpośrednio zasilana gazem 154 Centrala nawiewna z palnikiem modulowanym umieszczonym bezpośrednio na drodze przepływu powietrza. Moc urządzenia wynosi od 64 do 896 kw. COLDSTREAM Chłodzenie adiabatyczne 158 Zrównoważona wentylacja i chłodzenie adiabatyczne Przepływ powietrza i m 3 /h. Bojlery ECOFLEX Wysoce wydajny bojler 162 Moc urządzenia wynosi od 168 do 294 kw. POWERFLEX Wysoce wydajny bojler 165 Moc urządzenia wynosi od 340 do 600 kw. MEGAFLEX Wysoce wydajny bojler 168 Moc urządzenia wynosi od 680 do 1020 kw. MAXIFLEX Wysoce wydajny bojler 171 Moc urządzenia wynosi od 1400 do 2200 kw. Giętarki hydrauliczne BENDER Giętarka hydrauliczna 172 Giętarka hydrauliczna do gięcia rur grubościennych. Pozostałe AUTOMATYKA 175 Układy sterowania. Przegląd opcji sterowania oferowanych przez Mark. NAWIEWNIKI I SYSTEMY KANAŁOWE 192 5

6 EU 1253 Nowa dyrektywa EU 1253 reguluje zużycie energii przez systemy wentylacji Komisja Europejska określiła wymagania dyrektywy 2009/125/EG dotyczące zużycia energii urządzeń w odniesieniu do projektowania ekologicznego. Celem wspomnianej dyrektywy jest zapewnienie znaczących oszczędności energii, a co za tym idzie, obniżenie emisji CO 2. W tym celu opracowano rozporządzenie 1253/2014, zgodnie z którym, należy przestrzegać wymogów dotyczących ekologicznego projektowania urządzeń wentylacyjnych. Wymagania te weszły w życie od 1 stycznia 2016 r. i będą podlegały dalszym zmianom od dnia 1 stycznia Ekoprojekt Nowe rozporządzenie 1253/2014 dotyczące urządzeń wentylacyjnych określa, że urządzenia do ogrzewanych pomieszczeń o zrównoważonej wentylacji muszą być wyposażone w urządzenie do odzysku ciepła. Wcześniej, ekoprojekt wiązał się już z rozporządzeniami dotyczącymi urządzeń związanych z energią (ERP) dla silników (640/2009) i wentylatorów elektrycznych (327/2011). Celem ekoprojektu jest zaoszczędzenie ponad 4,1 bilionów GJ energii. Dzięki temu, rocznie można zaoszczędzić 233 milionów ton emisji CO2. Dla porównania, wartość ta równa jest ilości emisji, jaką w skali roku wchłonąć może las o 5.5-krotności powierzchni Holandii. Wspomniane rozporządzenie stanowi część certyfikatu CE i nie odnosi się do urządzeń wentylacyjnych przeznaczonych dla pomieszczeń o środowisku wybuchowym lub toksycznym lub pomieszczeń, w który panują ekstremalne temperatury. Wszystkie systemy wentylacyjne Mark są automatycznie zgodne z wymogami tego nowego rozporządzenia. 6

7 Nowe rozporządzenie odnosi się do następujących urządzeń wentylacyjnych: - Urządzenia stosowane w budynkach mieszkalnych (SWM): urządzenia wentylacyjne z maksymalną wartością natężenia przepływu nieprzekraczającą 25 m 3 /h lub maksymalną wartością natężenia przepływu mieszczącą się w przedziale od 250 do m 3 /h, które, według producenta, są przeznaczone do pełnienia funkcji wentylacji wyłącznie w budynkach mieszkalnych. - Urządzenia stosowane w budynkach niemieszkalnych (SWNM): urządzenia wentylacyjne z maksymalną wartością natężenia przepływu nieprzekraczającą 250 m3/h lub maksymalną wartością natężenia przepływu mieszczącą się w przedziale od 250 do m3/h, które według producenta nie są przeznaczone do pełnienia funkcji wentylacji wyłącznie w budynkach mieszkalnych. Urządzenia Mark stosowane w budynkach niemieszkalnych: Tanner MDA, Tanner MDC, GC, AHU. - Urządzenia wentylacyjne (UW): są to urządzenia elektryczne wyposażone w co najmniej jeden wentylator, jeden silnik i jedną obudowę, które są przeznaczone do wymiany zanieczyszczonego powietrza na powietrze z zewnątrz w całym budynku lub jego części. Urządzenia wentylacyjne Mark: Tanner MDA, Tanner MDC, GC, Airstream, AHU, Föhn, Calflo. - Jednokierunkowe urządzenia wentylacyjne (JUW): urządzenia wentylacyjne, w których powietrze porusza się tylko w jednym kierunku; urządzenia wywiewne (powietrze wywiewane) lub urządzenia nawiewne (powietrze nawiewane), w których mechanicznie wytworzony kierunek powietrza kompensowany jest przez naturalny nawiew lub wywiew powietrza. Jednokierunkowe urządzenia wentylacyjne Mark: Tanner MDA, Tanner MDC, GC, Airstream, AHU, Föhn, Calflo. - Dwukierunkowe urządzenia wentylacyjne (DUW): urządzenia wentylacyjne, które wytwarzają przepływ z wnętrza budynku na zewnątrz i odwrotnie wyposażone zarówno w wentylator wywiewny, jak i nawiewny. Dwukierunkowe urządzenia wentylacyjne Mark: Airstream, AHU. Co za tym idzie Od 2016 r., zrównoważone systemy wentylacyjne dla ogrzewanych pomieszczeń (SWNM) muszą być wyposażone w urządzenie do odzysku ciepła, takie jak wymiennik obrotowy (HW) lub wymiennik krzyżowy (PHE). W przypadku przepływów powietrza, które są od siebie bezwarunkowo oddzielone lub przepływów, które fizycznie nie powinny się stykać, należy zainstalować system twin coil. Wszystkie wentylatory należy wyposażyć w napęd wielobiegowy lub falownik. Zużycie energii przez wentylatory jest ograniczone w stosunku do sprawności wymiennika ciepła. Urządzenia HRS muszą także być wyposażone w udogodnienie umożliwiające obejście termiczne (bypass). Odzysk ciepła Sprawność powietrze suche SFPint W/(m 3 /S) Twin-coil 63% 68% PHE/HW 67% 73% Konsekwencje nowego rozporządzenia są następujące: Urządzenia do obróbki powietrza staną się większe i będą zajmowały większą powierzchnię (10 do 20%). Istniejących już systemów nie da się już wymienić jeden do jednego, ale wciąż można je odnowić i zaadaptować. Klienci będą jasno precyzować swoje oczekiwania. Informacje o produkcie przekazywane klientowi przez producenta będą pełniejsze. Producent powinien złożyć deklarację produktu za pośrednictwem deklaracji DOP (DOP = Deklaracja Właściwości Użytkowych). Konsekwencje techniczne nowego rozporządzenia, są następujące: Wszystkie urządzenia wentylacyjne, za wyjątkiem urządzeń podwójnego zastosowania, muszą być wyposażone w napęd wielobiegowy albo w układ bezstopniowej regulacji prędkości obrotowej wentylatora. Wszystkie urządzenia DUW muszą być wyposażone w HRS (System Odzysku Ciepła). System Odzysku Ciepła musi być wyposażony w obejście termiczne. Minimalna sprawność temperaturowa η t_nrvu wszystkich Systemów Odzysku Ciepła za wyjątkiem Systemów Odzysku Ciepła obiegowych stosowanych w SWM musi wynosić 67%. Minimalna sprawność temperaturowa η t_nrvu Systemów Odzysku Ciepła obiegowych w urządzeniach DUW musi wynosić 63%. Istnieją wymagania dotyczące minimalnej sprawności wentylatorów stosowanych w urządzeniach JUW (ηνu) gdy sprawność: - Wynosi 6.2 % * ln(p) % if P 30 kw, i - Wynosi 56,1 % if P > 30 kw; Maksymalna wartość SFPint w przypadku części wentylacyjnych (SFP int_limit ) wynosi w W/(m 3 /s): - Dla urządzenia DUW wyposażonego w System Odzysku Ciepła obiegowy: E 300 * qnom/2 F if qnom < 2 m 3 /s, i E F if qnom 2 m 3 /s - Dla urządzenia DUW wyposażonego w dodatkowy System Odzysku Ciepła: E 300 * qnom/2 F if qnom < 2 m 3 /s, i E F if qnom 2 m 3 /s dla urządzenia JUW, w którym został zastosowany filtr. 7

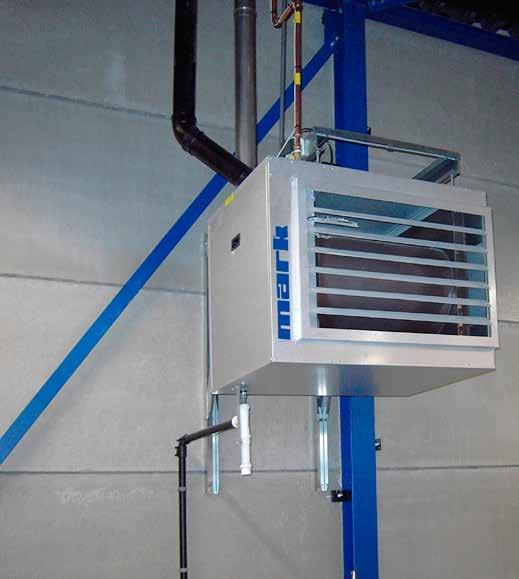

8 GS+ Efektywne ogrzewanie powietrza GS+ to zasilana gazem, kondensacyjna, nagrzewnica powietrza z wentylatorem osiowym i palnikiem modulowanym. Dzięki mocom od 13,6 do 142,2 kw i bardzo wysokiemu przepływowi powietrza, zapewnia ona optymalne rozprowadzanie powietrza w pomieszczeniu. Dzięki sprawności przekraczającej 106%, urządzenie wykorzystuje energię w sposób przyjazny dla środowiska i spełnia najostrzejsze wymagania w zakresie emisji. Ciepło jest wytwarzane poprzez palnik modulowany z mieszaniem wstępnym zapewniający bardzo niskie zużycie gazu. Nagrzewnice GS+ można stosować w garażach, warsztatach, fabrykach, centrach logistycznych i magazynach. Sterowanie nagrzewnicą GS+ realizowane jest przy pomocy termostatu programowalnego Optitherm+ lub modułu Interface+, co pozwala na włączenie urządzenia w system BMS (building management system) poprzez Modbus lub kontakt 0-10V. Optitherm+ pozwala także na sterowanie zdalne nagrzewnicami GS+ za pośrednictwem aplikacji telefonu komórkowego lub laptopa (opcja dostępna wkrótce). Mark udziela standardowo 2-letnią pełną gwarancję na urządzenia i 10 letnią ograniczoną gwarancję na wymiennik ciepła ze stali nierdzewnej. Właściwości urządzenia Mark GS+ Sprawność > 106% Energooszczędność Przyjazność dla środowiska Palnik modulowany z mieszaniem wstępnym Zakres modulacji palnika 5:1 Mikroprocesor i zapłon elektroniczny Czujnik temperatury powietrza wylotowego Zwiększanie niskiej temperatury powietrza wylotowego Stały przepływ powietrza Niskie rozwarstwienie termiczne ogrzewanego powietrza Niski opór powietrza Wymiennik ciepła ze stali nierdzewnej Obudowa odporna na korozję wykonana z blachy alucynk Wyposażenie standardowe Komora spalania i wymiennik ciepła ze stali nierdzewnej Zamknięta komora spalania Zaawansowana technologia palnika modulowanego Zapłon elektroniczny Niska emisja tlenków azotu Wydajne wentylatory osiowe Nawiew powietrza z żaluzjami poziomymi Certyfikat CE PIN:0063BP3341 Znak ekologiczny: BP005 (NL) Obecność na liście technologii energetycznych ECA Opcja: cichy silnik EC z możliwością regulacji prędkości. Zalety: Bardzo wysoka sprawność przy zastosowaniu regulatora prędkości Do 50% zaoszczędzonej energii przy obciążeniu częściowym Możliwość niemal całkowitej regulacji liniowej Długowieczność Cicha praca Zintegrowana elektroniczna ochrona termiczna 8

9 Wymiary A = Żaluzje poziome B = Przyłącze gazowe C = Wlot powietrza do układu spalania D = Wylot gazów spalinowych E = Połączenia elektryczne F = Wentylator osiowy G = Odprowadzenie kondensatu o średnicy 40 mm c l b d k j n o p q i a h g m f r e s Typ a b c d e f g h i j k l m n o p q r s u 15/ /2 (M) Typ a b c d e f g h i j k l m n o p q r s u /4 (F) /4 (F) (F) (F) (F) 135/ (F) 9

10 Dane techniczne Typ Moc (wartość wyższa) kw 16,1 27,2 38,8 44,4 66,7 88,8 110,6 149,8 166,7 Moc nominalna kw 13,6 23,0 33,4 37,9 56,5 75,6 93,3 128,3 142,2 Moc min. (wartość wyższa) kw 4,4 6,1 9,6 9,6 11,4 13, ,9 39,5 Moc nominalna min. kw 4,2 5,8 9,2 9,2 11,1 13,2 17,6 18,5 38,1 Sprawność przy maksymalnym obciążeniu (wartość niższa) wentylator on/off Sprawność przy maksymalnym obciążeniu (wartość niższa) wentylator modulowany Sprawność przy minimalnym obciążeniu (wartość niższa) wentylator on/off Sprawnośc przy minimalnym obciążeniu (wartość niższa) wentylator modulowany % 94,1 93,9 95,1 95,1 93,6 94,0 93,8 95,5 94,0 % 93,2 94,0 94,8 94,8 94,0 94,4 93,9 95,7 94,8 % 106,7 107,0 106,9 106,9 107,3 107,1 107,4 107,5 107,3 % 106,1 106,7 106,4 106,4 106,6 106,9 106,9 107,4 107,1 Zakres modulacji palnika +/- 3:1 4:1 4:1 5:1 5:1 7:1 6:1 7:1 4:1 Zużycie gazu GZ50/G20 (15 C) m 3 /h 1,50-0,41 2,54-0,57 3,62-0,89 4,15-0,90 6,22-1,07 8,29-1,27 10,30-1,68 13,99-1,76 15,57-3,68 Zużycie gazu GZ 41,5/G27 (15 C) m 3 /h 4, ,10-1,14 7,03-1,20 9,3-1,44 11,69-1,91 15,98-2,00 17,65-4,18 Zużycie gazu GZ 35/G350 (15 C) kg/h 5,13-1,28 5,88-1,28 8,82-1,84 11,75-3, Zużycie gazu G31 (15 C) kg/h 2,68-0,64 3,17-0,64 4,72-1,04 6,22-1,72 7,76-2,29 10,51-2,23 11,69-2,57 Przepływ powietrza (20 C) wentylator on/off Przepływ powietrza (20 C) wentylator modulowany Delta T ( T) wentylator on/off Delta T ( T) wentylator modulowany m 3 /h m 3 /h K 29,2 30,0 20,0 22,8 26,3 22,8 23,3 20,8 23, K 29, ,8 22,3-14,2 25,3-14,2 26,5-18,9 25,7-9,4 23,8-15,1 24,83-7,6 27,5-15,7 Zasięg wyrzutu powietrza m Waga urządzenia GS+ kg Poziom hałasu (w odległości 5m) wentylator on/off Poziom hałasu (w odległości 5m) wentylator modulowany db(a) db(a) Moc elektryczna przy U = 230 V W Natężenie A 0,5 0,8 1,4 1,4 1,6 2,3 2,5 5,9 5,9 Delta T maks. 45K GZ50 = Gaz ziemny, GZ 41,5 = Gaz ziemny, GZ35 = Gaz ziemny, G31 = Propan 10

11 Akcesoria systemy odprowadzenia spalin Zestaw rur prostych 2 Kolano 90 3 Kolano 45 4 System odprowadzenia spalin monokombi ścienne System odprowadzenia spalin monokombi dachowe 6 Przepust dla dachów pochyłych 7 Przepust dachowy 8 Przepust elastyczny Akcesoria sekcje dodatkowe = Żaluzje poziome (standard) = Żaluzje pionowe = Konfuzor nawiewu 45 = Dyfuzor z żaluzjami poziomymi (2 x 45 ) = Żaluzje pionowe dla dyfuzora = Konsola montażowa ścienna = Zestaw amortyzatorów do konsoli montażowej ściennej = Odwracalna konsola montażowa (typy 15-60) Sugestie dotyczące montażu / lokalizacji 8 11

12 Automatyka Instalacja z wykorzystaniem: - Optitherm+ - Sterowanie temperaturą pomieszczeniową Instalacja z wykorzystaniem: - Interface+ - Sterowanie wydajnością przy pomocy zewnętrznego sygnału 0-10V lub Modbus Wyłącznik serwisowy Wyłącznik serwisowy Czujnik temperatury pomieszczeniowej (opcja)* Optitherm+ (Cyfrowy termostat programowalny) Web module** (opcja) Wifi bridge** (opcja) Interface+ (0-10V) Instalacja z wykorzystaniem: - Optitherm+ w połączeniu z Interface+ - Sterowanie temperaturą pomieszczeniową w połączeniu z Modbus. Możliwość odczytywania statusu i zmiany ustawień Optitherm+. Wyłącznik serwisowy Czujnik temperatury pomieszczeniowej (opcja)* i Optitherm+ (Cyfrowy termostat programowalny) Interface+ (podłączenie do BMS Modbus) * Tylko w połączeniu z Optitherm+ ** Połączenie zdalne z aplikacją mobilną możliwe jest tylko przy zastosowaniu modułu Web. Można także dodać most WiFi i utworzyć połączenie bezprzewodowe (opcja dostępna wkrótce). WAŻNE: Zastosowanie modułu Web, z opcjonalnym zastosowaniem mostu WiFi nie jest możliwe przy zastosowaniu Interface+. 12

13 Instalacja z wykorzystaniem: - Optitherm+ - Sterowanie temperaturą pomieszczeniową Wyłącznik serwisowy Wyłącznik serwisowy Wyłącznik serwisowy Czujnik temperatury pomieszczeniowej (opcja)* Czujnik temperatury pomieszczeniowej (opcja)* Czujnik temperatury pomieszczeniowej (opcja)* maks. 8 urządzeń Optitherm+ (Cyfrowy termostat programowalny) Web module** (opcja) Wifi bridge** (opcja) Instalacja z wykorzystaniem: - Optitherm+ w połączeniu z Interface+ - Sterowanie temperaturą pomieszczeniową w połączeniu z Modbus. Możliwość odczytywania statusu i zmiany ustawień Optitherm+. Wyłącznik serwisowy Wyłącznik serwisowy Wyłącznik serwisowy Czujnik temperatury pomieszczeniowej (opcja)* Czujnik temperatury pomieszczeniowej (opcja)* Czujnik temperatury pomieszczeniowej (opcja)* maks. 8 urządzeń Optitherm+ (Cyfrowy termostat programowalny) i Interface+ (podłączenie do BMS Modbus) * Tylko w połączeniu z Optitherm+ ** Połączenie zdalne z aplikacją mobilną możliwe jest tylko przy zastosowaniu modułu Web. Można także dodać most WiFi i utworzyć połączenie bezprzewodowe (opcja dostępna wkrótce). WAŻNE: Zastosowanie modułu Web, z opcjonalnym zastosowaniem mostu WiFi nie jest możliwe przy zastosowaniu Interface+. 13

14 Ceny katalogowe Mark GS+ URZĄDZENIE - NAGRZEWNICA GAZOWA KONDENSACYJNA Z PALNIKIEM MODULOWANYM GS GS+ 15, 13,6 kw GS+ 25, 23,0 kw GS+ 35, 33,4 kw GS+ 40, 37,9 kw GS+ 60, 56,5 kw GS+ 80, 75,4 kw GS+ 100, 97,0 kw GS+ 135, 128,3 kw GS+ 150, 142,2 kw Dopłata za niestandardową stronę obsługową GS+ typ Dopłata za niestandardową stronę obsługową GS+ typ 135/ Ceny urządzeń zasilanych innymi rodzajami gazów dostępne są na zapytanie URZĄDZENIE - ZASILANA GAZEM KONDENSACYJNA NAGRZEWNICA POWIETRZA GS+ Z WENTYLATOREM MUDOLOWANYM EC GS+ 15, z wentylatorem mudolowanym EC, 13,6 kw GS+ 25, z wentylatorem mudolowanym EC, 23,0 kw GS+ 35, z wentylatorem mudolowanym EC, 33,4 kw GS+ 40, z wentylatorem mudolowanym EC, 37,9 kw GS+ 60, z wentylatorem mudolowanym EC, 56,5 kw GS+ 80, z wentylatorem mudolowanym EC, 75,4 kw GS+ 100, z wentylatorem mudolowanym EC, 97,0 kw GS+ 135, z wentylatorem mudolowanym EC, 128,3 kw GS+ 150, z wentylatorem mudolowanym EC, 142,2 kw AKCESORIA - SYSTEMY ODPROWADZENIA SPALIN GS+ 15, GS+ 25, GS+ 35, GS System odprowadzenia spalin monokombi dachowe, stal nierdzewna, ø 80mm System odprowadzenia spalin monokombi ścienne, stal nierdzewna, ø 80mm Zestaw rur prostych, stal nierdzewna, ø 80mm, długość 500 mm Zestaw rur prostych, stal nierdzewna, ø 80mm, długość 1000 mm Zestaw kolan 90 (gładkich), stal nierdzewna, ø 80mm Zestaw kolan 45 (gładkich), stal nierdzewna, ø 80mm Zestaw redukcyjny ø mm Przepust dachowy ø 80mm, tylko w połączeniu z Przepust dachowy samoprzylepny dla dachów wykonanych z plastiku, tylko w połączeniu z Przepust dachowy elastyczny 4-7, tylko w połączeniu z Przepust dachowy ukośny 20 do 35, tylko w połączeniu z GS+ 60, GS+ 80, GS+ 100* System odprowadzenia spalin monokombi dachowe, stal nierdzewna ø 100mm System odprowadzenia spalin monokombi ścienne, stal nierdzewna ø 100mm Zestaw rur prostych, stal nierdzewna, ø 100mm, długość 500 mm Zestaw rur prostych, stal nierdzewna, ø 100mm, długość 1000 mm Zestaw kolan 90 (gładkich), stal nierdzewna, ø 100mm Zestaw kolan 45 (gładkich), stal nierdzewna, ø 100mm Zestaw redukcyjny GS+ 100*, ø mm Przepust dachowy ø 100mm, tylko w połączeniu z Przepust dachowy samoprzylepny dla dachów wykonanych z plastiku, tylko w połączeniu z Przepust dachowy elastyczny 4-7, tylko w połączeniu z Przepust dachowy ukośny 20 do 35, tylko w połączeniu z GS+ 100*, GS+ 135, GS System odprowadzenia spalin monokombi dachowe, stal nierdzewna ø 130mm System odprowadzenia spalin monokombi ścienne, stal nierdzewna ø 130mm Zestaw rur prostych, stal nierdzewna, ø 130mm, długość 500 mm Zestaw rur prostych, stal nierdzewna, ø 130mm, długość 1000 mm Zestaw kolan 90 (gładkich), stal nierdzewna, ø 130mm Zestaw kolan 45 (gładkich), stal nierdzewna, ø 130mm Przepust dachowy ø 100mm Przepust dachowy ukośny 20 do 35, tylko w połączeniu z Przepust dachowy samoprzylepny dla dachów wykonanych z plastiku, tylko w połączeniu z

15 AKCESORIA Żaluzje pionowe GS+ 35/ Żaluzje pionowe GS Żaluzje pionowe GS Żaluzje pionowe GS Żaluzje pionowe GS+ 135/ Dyfuzor z żaluzjami poziomymi GS+ 35/ Dyfuzor z żaluzjami poziomymi GS Dyfuzor z żaluzjami poziomymi GS Dyfuzor z żaluzjami poziomymi GS Dyfuzor z żaluzjami poziomymi GS+ 135/ Żaluzje pionowe dla dyfuzora GS+ 35/ Żaluzje pionowe dla dyfuzora GS Żaluzje pionowe dla dyfuzora GS Żaluzje pionowe dla dyfuzora GS Żaluzje pionowe dla dyfuzora GS+ 135/ Konfuzor nawiewu 45 GS+ 35/ Konfuzor nawiewu 45 GS Konfuzor nawiewu 45 GS Konfuzor nawiewu 45 GS Konfuzor nawiewu 45 GS+ 135/ AKCESORIA - AUTOMATYKA Cyfrowy termostat programowalny Optitherm Zewnętrzny czujnik temperatury Interface Kabel sygnałowyjy(st)y Dca 1x2x mm GY (12,5 m) Kabel sygnałowy JY(st)Y Dca 1x2x mm GY (25 m) Kabel sygnałowy JY(st)Y Dca 1x2x mm GY (100 m) Wyłącznik serwisowy, dostarczony osobno, 230 Volt (2 bieguny) Wyłącznik serwisowy, zamontowany, 230 Volt (2 bieguny) Zestaw do odpompowywania kondensatu GS+ 15/25 (dostarczany oddzielnie) Zestaw do odpompowywania kondensatu GS+ 35/40/60/80/100 (dostarczany oddzielnie) Zestaw do odpompowywania kondensatu GS+ 135/150 (dostarczany oddzielnie) Zestaw do neutralizacji kondensatu (dostarczany oddzielnie) Rozszerzenie przewód DN10 25m 90 Szczegółowy opis funkcji urządzeń sterowniczych znajduje się w rozdziale automatyka AKCESORIA - MONTAŻ Konsola montażowa ścienna (2 sztuki), GS+ 15/ Konsola montażowa ścienna (2 sztuki), GS+ 35/40/60/80/ Konsola montażowa ścienna (2 sztuki), GS+ 135/ Zestaw amortyzatorów do konsoli montażowej ściennej, GS+ 35/40/60/80/ Zestaw amortyzatorów do konsoli montażowej ściennej, GS+ 135/ Odwracalna konsola montażowa ścienna dla GS+ 15/ Odwracalna konsola montażowa ścienna dla GS+ 35/ Odwracalna konsola montażowa ścienna dla GS AKCESORIA - KOLORY *** UWAGI Opis Cena GS+ dostarczone w kolorze RAL 255 Akcesoria pomalowane w kolorze 1 do 3 sztuk (cena za sztukę) 125 Akcesoria pomalowane w kolorze 4 do 10 sztuk (cena za sztukę) 110 Akcesoria pomalowane w kolorze powyżej 10 sztuk (cena za sztukę) 75 Certyfikat CE tylko w połączeniu z systemem odprowadzenia spalin Mark (monokombi ścienne lub dachowe) * Dla GS+ 100 z drugim odprowadzeniem spalin, należy zastosować zestaw redukcyjny ø mm ( ). Szczegóły w instrukcji technicznej GS+. *** Ceny obowiązują tylko dla standardowych kolorów RAL dostarczanych przez MARK: 3002 czerwony, 1028 żółty, 6010 zielony, 7016 szary, 8014 brązowy, 9001 beżowy biały, 5009 niebieski, 2009 pomarańczowy, 1019 beżowy. 15

16 GSX Ekonomiczne ogrzewanie z GSX W przypadku urządzenia Mark GSX, ciepło generowane jest za pomocą palnika typu premix, a następnie rozprowadzane poprzez wentylator osiowy. Ta niezawodna nagrzewnica szczególnie dobrze sprawdza się w obiektach przemysłowych, a dzięki niskiemu zużyciu gazu, prostej obsłudze i długowieczności, przyczynia się do powstania oszczędności w ogrzewaniu. Sterowanie nagrzewnicą GSX realizowane jest przy pomocy termostatu programowalnego Optitherm+ lub modułu Interface+, co pozwala na włączenie urządzenia w system BMS (building management system) poprzez Modbus lub kontakt bezpotencjałowy. Optitherm+ pozwala także na sterowanie zdalne nagrzewnicami GSX za pośrednictwem aplikacji telefonu komórkowego lub laptopa (opcja dostępna wkrótce). Wszystkie urządzenia Mark GSX spełniają wymogi nowej normy Ecodesign 2018, a zakres mocy grzewczej to 16,7 do 83,9 kw. Nagrzewnica GSX może być stosowana w garażach, magazynach, warsztatach, centrach dystrybucyjnych, salonach wystawowych i innych. Mark udziela standardowo 2-letniej pełnej gwarancji na urządzenia i 10 letniej ograniczonej gwarancji na wymiennik ciepła ze stali nierdzewnej. Właściwości urządzenia Mark GSX Długowieczność Niskie koszty eksploatacji Solidne wykonanie Niezawodność Równomierny rozkład temperatury dzięki wysokiemu wydatkowi powietrza Niewielka różnica temperatur powietrza w pomieszczeniu i nawiewanego Możliwość sterowania od 1 do 8 urządzeń przy pomocy 2-żyłowego systemu bus Możliwość ogrzewania strefowego przy pomocy 1 sterownika (do 8 stref) Wyposażenie standardowe Wymiennik ciepła ze stali nierdzewnej Zamknięta komora spalania Palnik typu premix Zapłon elektroniczny Powłoka aluminiowo-cynkowa Silny(e) wentylator(y) osiowy(e) Konfuzor nawiewu z żaluzjami poziomymi Aprobata CE Nie ma konieczności stosowania odprowadzenia kondensatu. 16

17 Wymiary A = Żaluzje poziome B = Przyłącze gazowe C = Wlot powietrza do układu spalania D = Wylot gazów spalinowych E = Połączenia elektryczne F = Wentylator osiowy c b l d k j n o p q i a h g m f r e s Typ a b c d e f g h i j k l m n o p q r s u /2 (M) Typ a b c d e f g h i j k l m n o p q r s u /4 (F) (F) (F) (F) 17

18 Dane techniczne TYP Obciążenie nominalne (niższa wartość) kw 18,0 34,9 51,3 72,0 90,0 Obciążenie nominalne (wyższa wartość) kw 20,0 38,8 57,0 80,0 100,0 Moc nominalna kw 16,7 32,7 48,4 67,3 83,9 Sprawność (wartość niższa) % 93,6 94,3 94,9 94,2 93,9 Zużycie gazu G25 (15 C) m 3 /h 2,2 4,2 6,19 8,69 10,86 Zużycie gazu GZ50 (15 C) kg/h 1,9 3,7 5,43 7,62 9,52 Zużycie gazu G31 (15 C) kg/h 1,4 2,7 3,99 5,59 6,99 Przepływ powietrza (20 C) m 3 /h Delta T ( T) K 20,9 21,8 24,6 22,4 21,7 Zasięg wyrzutu powietrza m Waga urządzenia kg Poziom hałasu (w odległości 5 m) db(a) Moc elektryczna przy U = 230 V W Natężenie A 0,8 1,2 1,7 3,0 3,3 Akcesoria systemy odprowadzenia spalin Zestaw rur prostych 2 Kolano 90 3 Kolano 45 4 System odprowadzenia spalin monokombi ścienne 5 System odprowadzenia spalin monokombi dachowe 6 Przepust dla dachów pochyłych 7 Przepust dachowy 8 Przepust elastyczny 18

19 Akcesoria sekcje dodatkowe 1 = Żaluzje poziome (standard) 2 = Żaluzje pionowe 3 = Konfuzor nawiewu 45 4 = Dyfuzor z żaluzjami poziomymi (2 x 45 ) 5 = Żaluzje pionowe dla dyfuzora 6 = Konsola montażowa ścienna 7 = Zestaw amortyzatorów do konsoli montażowej ściennej 8 = Odwracalna konsola montażowa (typy 20-55) Sugestie dotyczące montażu / lokalizacji 8 19

20 Automatyka Instalacja z wykorzystaniem: - Optitherm+ - Sterowanie temperaturą pomieszczeniową Wyłącznik serwisowy Instalacja z wykorzystaniem: - Interface+ - Sygnał zewnętrzny poprzez kontakt bezpotencjałowy - Ogrzewanie / Ciągła wentylacja / kontakty reset / odczytywanie Modbus Wyłącznik serwisowy Czujnik temperatury pomieszczeniowej (opcja)* Optitherm+ (Cyfrowy termostat programowalny) Web module** (opcja) Wifi bridge** (opcja) Interface+ (podłączenie do BMS) Instalacja z wykorzystaniem: - Optitherm+ w połączeniu z Interface+ - Sterowanie temperaturą pomieszczeniową w połączeniu z Modbus. Możliwość odczytywania statusu i zmiany ustawień Optitherm+. Wyłącznik serwisowy Czujnik temperatury pomieszczeniowej (opcja)* i Optitherm+ (Cyfrowy termostat programowalny) Interface+ (podłączenie do BMS Modbus) * Tylko w połączeniu z Optitherm+ ** Połączenie zdalne z aplikacją mobilną możliwe jest tylko przy zastosowaniu modułu Web. Można także dodać most WiFi i utworzyć połączenie bezprzewodowe (opcja dostępna wkrótce). WAŻNE: Zastosowanie modułu Web, z opcjonalnym zastosowaniem mostu WiFi nie jest możliwe przy zastosowaniu Interface+. 20

21 Instalacja z wykorzystaniem: - Optitherm+ - Sterowanie temperaturą pomieszczeniową Wyłącznik serwisowy Wyłącznik serwisowy Wyłącznik serwisowy Czujnik temperatury pomieszczeniowej (opcja)* Czujnik temperatury pomieszczeniowej (opcja)* Czujnik temperatury pomieszczeniowej (opcja)* maks. 8 urządzeń Optitherm+ (Cyfrowy termostat programowalny) Web module** (opcja) Wifi bridge** (opcja) Instalacja z wykorzystaniem: - Optitherm+ w połączeniu z Interface+ - Sterowanie temperaturą pomieszczeniową w połączeniu z Modbus. Możliwość odczytywania statusu i zmiany ustawień Optitherm+. Wyłącznik serwisowy Wyłącznik serwisowy Wyłącznik serwisowy Czujnik temperatury pomieszczeniowej (opcja)* Czujnik temperatury pomieszczeniowej (opcja)* Czujnik temperatury pomieszczeniowej (opcja)* maks. 8 urządzeń Optitherm+ (Cyfrowy termostat programowalny) i Interface+ (podłączenie do BMS Modbus) * Tylko w połączeniu z Optitherm+ ** Połączenie zdalne z aplikacją mobilną możliwe jest tylko przy zastosowaniu modułu Web. Można także dodać most WiFi i utworzyć połączenie bezprzewodowe (opcja dostępna wkrótce). WAŻNE: Zastosowanie modułu Web, z opcjonalnym zastosowaniem mostu WiFi nie jest możliwe przy zastosowaniu Interface+. 21

22 Installation with: - Interface+ - Sygnał zewnętrzny poprzez kontakt bezpotencjałowy - Ogrzewanie / Ciągła wentylacja / kontakty reset / odczytywanie Modbus Wyłącznik serwisowy Wyłącznik serwisowy Wyłącznik serwisowy maks. 8 urządzeń Interface+ (podłączenie do BMS) Ceny katalogowe Mark GSX URZĄDZENIE - NAGRZEWNICA POWIETRZA ZASILANA GAZEM GSX - GZ GSX 20, nagrzewnica powietrza zasilana gazem GSX 35, nagrzewnica powietrza zasilana gazem GSX 55, nagrzewnica powietrza zasilana gazem GSX 75, nagrzewnica powietrza zasilana gazem GSX 90, nagrzewnica powietrza zasilana gazem 4960 AKCESORIA - SYSTEMY ODPROWADZENIA SPALIN GSX 20, GSX System pionowego odprowadzenia spalin wykonany z aluminium ø 80mm, średnica zewnętrzna 130mm System poziomego odprowadzenia spalin wykonany z aluminium ø 80mm, średnica zewnętrzna 130mm Zestaw 2 rur aluminiowych, ø 80mm, L=500mm Zestaw 2 rur aluminiowych, ø 80mm, L=1000mm Zestaw 2 rur aluminiowych, ø 80mm, Zestaw 2 rur aluminiowych, ø 80mm, Przepust dachowy ø 80mm, tylko w połączeniu z Przepust dachowy samoprzylepny dla dachów wykonanych z plastiku, tylko w połączeniu z Przepust dachowy elastyczny 4-7, tylko w połączeniu z Przepust dachowy ukośny 20 do 35, tylko w połączeniu z GSX 55, GSX 75, GSX System pionowego odprowadzenia spalin wykonany z aluminium ø100mm, średnica zewnętrzna 160mm System poziomego odprowadzenia spalin wykonany z aluminium ø100mm, średnica zewnętrzna 160mm Zestaw 2 rur aluminiowych, ø 100mm, L=500mm Zestaw 2 rur aluminiowych, ø 100mm, L=1000mm Zestaw 2 rur aluminiowych, ø 100mm, Zestaw 2 rur aluminiowych, ø 100mm, Przepust dachowy ø 100mm, tylko w połączeniu z Przepust dachowy samoprzylepny dla dachów wykonanych z plastiku, tylko w połączeniu z Przepust dachowy elastyczny 4-7, tylko w połączeniu z Przepust dachowy ukośny 20 do 35, tylko w połączeniu z

23 AKCESORIA Żaluzje pionowe GSX Żaluzje pionowe GSX Żaluzje pionowe GSX Żaluzje pionowe GSX Dyfuzor z żaluzjami poziomymi GSX Dyfuzor z żaluzjami poziomymi GSX Dyfuzor z żaluzjami poziomymi GSX Dyfuzor z żaluzjami poziomymi GSX Żaluzje pionowe dla dyfuzora GSX Żaluzje pionowe dla dyfuzora GSX Żaluzje pionowe dla dyfuzora GSX Żaluzje pionowe dla dyfuzora GSX Konfuzor nawiewu 45 GSX Konfuzor nawiewu 45 GSX Konfuzor nawiewu 45 GSX Konfuzor nawiewu 45 GSX AKCESORIA - AUTOMATYKA Cyfrowy termostat programowalny Optitherm Zewnętrzny czujnik temperatury Interface Kabel sygnałowyjy(st)y Dca 1x2x mm GY (12,5 m) Kabel sygnałowy JY(st)Y Dca 1x2x mm GY (25 m) Kabel sygnałowy JY(st)Y Dca 1x2x mm GY (100 m) Wyłącznik serwisowy, dostarczony osobno, 230 Volt (2 bieguny) Wyłącznik serwisowy, zamontowany, 230 Volt (2 bieguny) 82 Szczegółowy opis funkcji urządzeń sterowniczych znajduje się w rozdziale automatyka AKCESORIA - MONTAŻ Konsola montażowa ścienna (2 sztuki), GSX Konsola montażowa ścienna (2 sztuki), GSX 35/55/75/ Zestaw amortyzatorów do konsoli montażowej ściennej, GSX 35/55/75/ Odwracalna konsola montażowa ścienna dla GSX Odwracalna konsola montażowa ścienna dla GSX Odwracalna konsola montażowa ścienna dla GSX AKCESORIA - KOLORY * Opis Cena GSX dostarczone w kolorze RAL 255 Akcesoria pomalowane w kolorze 1 do 3 sztuk (cena za sztukę) 125 Akcesoria pomalowane w kolorze 4 do 10 sztuk (cena za sztukę) 110 Akcesoria pomalowane w kolorze powyżej 10 sztuk (cena za sztukę) 75 UWAGI Certyfikat CE tylko w połączeniu z systemem odprowadzenia spalin Mark (monokombi ścienne lub dachowe) * Ceny obowiązują tylko dla standardowych kolorów RAL dostarczanych przez MARK: 3002 czerwony, 1028 żółty, 6010 zielony, 7016 szary, 8014 brązowy, 9001 beżowy biały, 5009 niebieski, 2009 pomarańczowy, 1019 beżowy. 23

24 ARM Kompaktowe nagrzewnice powietrza zasilane gazem Firma Mark oferuje kompaktowe, podwieszane gazowe nagrzewnice powietrza Mark ARMH, ARMV, ARMC. Dzięki swojej niewielkiej masie, nagrzewnica doskonale nadaje się do ogrzewania pomieszczeń o charakterze przemysłowym, jak i użyteczności publicznej. Mark ARMH - wentylator osiowy, nawiew poziomy. Mark ARMV - wentylator osiowy, nawiew pionowy. Mark ARMC - wentylator odśrodkowy, nawiew pionowy lub poziomy. Ponadto, urządzenie ARMC występuje w wersji z wentylatorem odśrodkowym, komorą mieszania i sekcją filtrów. Informacje techniczne znajdują się w szczegółowej instrukcji technicznej. Nagrzewnica powietrza jest przeznaczona do stosowania między innymi w pomieszczeniach ekspozycyjnych, salonach samochodowych, magazynach i zakładach przemysłowych. Właściwości Kompaktowa konstrukcja Niska masa Rurowy wymiennik ciepła wykonany z aluminium Prosty montaż i obsługa Montaż pionowy lub poziomy Malowanie w kolorze RAL białym Niski poziom hałasu Sterowanie dwużyłowe Sprawność Palnik atmosferyczny Sterowanie kilkoma urzadzeniami za pomocą jednego termostatu Automatyczny system zabezpieczeń ErP

25 Wymiary Typ ARM 1 H ARM 2 H ARM 3 H ARM 4 H ARM 5 H ARM 6 H ARM 8 H A B C ØS ØP ØG 1/2 1/2 1/2 1/2 1/2 3/4 3/4 C A B Typ ARM 3 V ARM 4 V ARM 5 V ARM 6 V ARM 8 V A B C B ØS ØP ØG 1/2 1/2 1/2 3/4 3/4 A C Typ ARM 2 C ARM 3 C ARM 4 C ARM 5 C ARM 6 C ARM 8 C A A B C D E F C F ØS ØP ØG 1/2 1/2 1/2 1/2 3/4 3/4 E D B ARM V ARM C

26 Dane techniczne Typ ARM 1 H ARM 2 H ARM 3 H ARM 4 H ARM 5 H ARM 6 H ARM 8 H Moc nominalna kw 14, Obciążenie nominalne kw 13,1 18, ,5 46,3 55,5 74 Zużycie gazu GZ50 kg/h 1,50 2,22 3,70 3,60 5,29 6,35 8,47 Zużycie gazu G31 kg/h 1,11 1,56 2,11 2,66 3,91 4,69 6,25 Sprawność % Przepływ powietrza (50 C) m 3 /h Zasięg wyrzutu powietrza m Napięcie zasilające (50Hz) V 1~230V 1~230V 1~230V 1~230V 1~230V 1~230V 1~230V Moc elektryczna W Waga urządzenia kg Poziom hałasu (w odległości 5 metrów) db(a) Typ ARM 3 V ARM 4 V ARM 5 V ARM 6 V ARM 8 V Moc nominalna kw Obciążenie nominalne kw 25 31,5 46,3 55,5 74 Zużycie gazu GZ50 kg/h 3,70 3,60 5,29 6,35 8,47 Zużycie gazu G31 kg/h 2,11 2,66 3,91 4,69 6,25 Sprawność % Przepływ powietrza (50 C) m 3 /h Zasięg wyrzutu powietrza m Napięcie zasilające (50Hz) V 1~230V 1~230V 1~230V 1~230V 1~230V Moc elektryczna W Waga urządzenia kg Poziom hałasu (w odległości 5 metrów) db(a) Typ ARM 2 C ARM 3 C ARM 4 C ARM 5 C ARM 6 C ARM 8 C Moc nominalna kw Obciążenie nominalne kw 18, ,5 46,3 55,5 74 Zużycie gazu GZ50 kg/h 2,22 3,70 3,60 5,29 6,35 8,47 Zużycie gazu G31 kg/h 1,56 2,11 2,66 3,91 4,69 6,25 Sprawność % Przepływ powietrza (50 C) m 3 /h Zasięg wyrzutu powietrza m Napięcie zasilające (50Hz) V 1~230V 1~230V 1~230V 1~230V 1~230V 1~230V Moc elektryczna W Waga urządzenia kg Poziom hałasu (w odległości 5 metrów) db(a)

27 Akcesoria systemy odprowadzenia spalin Zestaw rur prostych 2 Kolano 90 3 Kolano 45 4 System odprowadzenia spalin monokombi ścienne 5 System odprowadzenia spalin monokombi dachowe 6 Przepust dla dachów p ochyłych 7 Przepust dachowy 8 Przepust elastyczny 9 Adaptor koncentryczny dla jednorurowego systemu odprowadzenia spalin 10 Konsola obrotowa do montażu ściennego C32 C12 9 Akcesoria sekcje dodatkowe 27

28 ER Wyłącznik serwisowy Automatyka Termostat pomieszczeniowy Termostat z zegarem lub Wyłącznik serwisowy Wyłącznik serwisowy Wyłącznik serwisowy Maks. 6 urządzeń Termostat pomieszczeniowy Termostat z zegarem lub 28

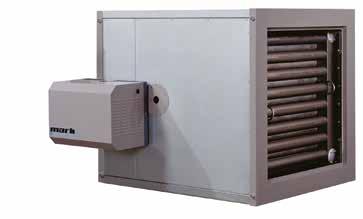

29 FÖHN Najdłużej pracujący produkt Jednym z pierwszych przedsięwzięć firmy Mark Climate Technology było skonstruowanie pionowej nagrzewnicy powietrza zasilanej FÖHN. Dzięki temu firma Mark zapewniła do tej pory ogrzewanie 1500 kościołów w samej Holandii, co uprawnia ją do określania mianem specjalisty w tej dziedzinie. Oprócz kościołów nagrzewnice Mark FÖHN ogrzewają wiele innych pomieszczeń. Jeśli klient tego wymaga, firma Mark dostarcza urządzenie w postaci osobnych części, które mogą zostać złożone na miejscu przez firmę instalacyjną. Dzięki szerokim zakresom oferowanych mocy (od 115 do 400 kw) istnieje możliwość znalezienia rozwiązania do każdego zastosowania związanego z ogrzewaniem za pomocą tego urządzenia w dowolnym pomieszczeniu. Urządzenie Mark FÖHN jest standardowo wyposażone w wentylator odśrodkowy, co umożliwia jego podłączenie do systemu kanałów. Swobodny przepływ powietrza do pomieszczenia to zaledwie jedna z możliwości. Firma Mark standardowo udziela na ten wyrób dwuletniej pełnej gwarancji i dziesięcioletniej gwarancji w ograniczonym zakresie na wymienniki ciepła! Właściwości produktu Mark FÖHN Komora spalania wykonana ze stali kortenowskiej (wersja ze stali nierdzewnej dostępna na życzenie) Wymiennik ciepła wykonany ze stali nierdzewnej Dostarczany standardowo ze skrzynką połączeń elektrycznych Obudowa wykonana z alucynku Typ palnika: Riello Możliwe różne rozwiązania nadmuchu powietrza Szeroki wybór sekcji filtrów Możliwy pobór powietrza świeżego Standardowa regulacja high/low Wentylator modulowany (opcja) Palnik modulowany (opcja) Spełnione wymogi Dyrektywy ErP 2018 Połączenie zdalne możliwe jest w przypadku zastosowania PinTherm Connect! 29

30 F C F F D F A C B 1 S H G J J Wymiary Wersja pionowa Wersja pozioma H a S A G F D F R R F F B E L a E L Type A B B1 C D E F G H J L R S 115/ , / , a = Odprowadzenie kondensatu 3/4 Dane techniczne Typ Obciążenie nominalne kw 124,8 170,6 223,9 289,7 364,1 420,8 Moc nominalna kw Przepływ powietrza T ( T) 35 K Przepływ powietrza T ( T) 40K Przepływ powietrza T ( T) 45K m 3 /h m 3 /h m 3 /h Zużycie gazu G25 m 3 /h 14,7 20,1 26,4 34,1 42,9 49,6 Zużycie gazu GZ50 m 3 /h 13,0 17,7 23,3 30,1 37,8 43,7 Przyłącze gazowe 11/4 11/4 11/2 11/2 2 2 Waga urządzenia kg Napięcie zasilające (50Hz) V 3~400+N 3~400+N 3~400+N 3~400+N 3~400+N 3~400+N 30

31 Akcesoria sekcje dodatkowe E D ** P 1 E B N 1 Wersja pozioma A * C 1 Wersja pionowa A * N 1 F F D 1 M 1 C Typ Pozycja A Pozycja B/C Pozycja D Pozycja E/F Całkowita wysokość z dyszami kierunkowymi M 1 x N 1 P 1 x N 1 C 1 x D / 160 * 1015 x x x 895 H / 270 * 1615 x x x 1495 H * 1900 x x x 1774 H * 1900 x x x 1774 H * nie ma możliwości podłączenia akcesoriów po stronie A. ** Dla urządzenia Föhn 210,270,335 i 440, stona wlotu D występuje zawsze w połączeniu ze stoną wlotu B lub C.połączeniu ze stoną wlotu B lub C. Sugestie dotyczące montażu / lokalizacji 31

32 . Automatyka Wyłącznik serwisowy. Szafa sterownicza silnika Czujnik temperatury pomieszczeniowej lub lub BMS PinTherm Connect Szafa sterownicza F.. 32

33 Ceny Katalogowe Mark FÖHN URZĄDZENIE NAGRZEWNICA POWIETRZA FÖHN Z PALNIKIEM RIELLO ZASILANA GAZEM WYSOKO/NISKO GAZ NATURALNY GZ-50 FÖHN 115, moc nominalna 115,0 kw FÖHN 160, moc nominalna 155,0 kw FÖHN 210, moc nominalna 210,0 kw FÖHN 270, moc nominalna 270,0 kw FÖHN 335, moc nominalna 347,0 kw FÖHN 400, moc nominalna 400,0 kw AKCESORIA Osłona z żaluzjami poziomymi dla FÖHN Osłona z żaluzjami poziomymi dla FÖHN Osłona z żaluzjami poziomymi dla FÖHN Osłona z żaluzjami poziomymi dla FÖHN Osłona z żaluzjami poziomymi dla FÖHN Osłona z żaluzjami poziomymi dla FÖHN W celu zapewnienia optymalnego doboru pod konkretny projekt, prosimy o kontakt z naszym działem sprzedaży. AKCESORIA - AUTOMATYKA Termostat pomieszczeniowy (4A) PinTherm Connect termostat programowalny 230V (4A) ** Czujnik pokojowy tylko w połączeniu z urządzeniem Panel zdalnego sterowania F Panel zdalnego sterowania F Panel zdalnego sterowania F Opis funkcji znajduje się w rozdziale UKŁADY STEROWANIA W celu zapewnienia optymalnego doboru pod konkretny projekt, prosimy o kontakt z naszym działem sprzedaży. AKCESORIA - INNE Regulator przepływu (palnik olejowy) Stabilizator poboru powietrza 9 Föhn Stabilizator poboru powietrza Föhn 115/ Stabilizator poboru powietrza Föhn 210/ Stabilizator poboru powietrza Föhn 335/ UWAGI Od Föhn 270 wzwyż palnik startuje ze stopnia low. W przypadku braku osłony, ciśnienie statyczne w nagrzewnicy wynosi 100Pa. 33

34 G-TYPE Szeroki zakres zastosowań Urządzenie G-TYPE to pionowe lub poziome, olejowe lub gazowe nagrzewnice powietrza, o mocy od 29,7 kw do 1047 kw. Urządzenia mogą pracować jako wolnostojące lub dołączone do układu kanałów wentylacyjnych. Urządzenie Mark G-TYPE można zamontować w niemal każdej kotłowni. Urządzenie może być stosowane w fabrykach, halach sportowych, kościołach, biurach i sklepach. W urządzeniach Mark G-TYPE można stosować palniki niemal dowolnej marki i typu. Umożliwia to stosowanie nagrzewnic G-TYPE w dowolnym miejscu. Wentylator Odśrodkowy, z podwójnym wlotem (1 lub 2 sztuki), z łopatami zakrzywionymi do przodu Napęd: pasy klinowe Obudowa: malowana blacha stalowa Rama: profile aluminiowe Wyposażenie standardowe Komora spalania: stal Corten Skrzynka połączeń elektrycznych Trzystopniowy termostat Zabezpieczenie silnika Akcesoria / opcje Różne palniki Termostat pokojowy Zdalne sterowanie Układ kontroli szczelności gazu Wentylator spalin Licznik czasu pracy Wymiennik ciepła ze stali nierdzewnej Wersja zewnętrzna Sekcje dodatkowe Siatka ochronna Pusta sekcja Sekcja filtrów z presostatem sygnalizującym zabrudzenie filtra Przepustnice regulowane ręcznie lub za pomocą siłowników Czerpnia ścienna Dysze kierunkowe Konfuzor nawiewu z żaluzjami poziomymi Sterowanie palnikiem Włącz/ wyłącz Wysoko / nisko Modulowane Połączenie zdalne możliwe jest w przypadku zastosowania PinTherm Connect! 34

35 J Wymiary Typ G500 G600 G750 G900 Wymiary A B C Przyłącze spalin E +/ ø Wylot powietrza F G Wlot powietrza H I Palnik J C C2 C1 F B G 40 I 40 A H Ø E +/ 40 Typ G600 G750 G900 C C Dane techniczne Typ G500 G600 G750 G900 Obciązanie nominalne kw 632,3 763,4 957,3 1136,0 Moc nomialna kw 569,8 697,7 872,1 1047,0 Przepływ powietrza T ( T) 45 K m 3 /h 18 ºC Napięcie (50Hz) V 3~400+N 3~400+N 3~400+N 3~400+N Zużycie gazu GZ50 m 3 /h 67,0 80,8 101,4 120,3 Zużycie gazu GZ 35, GZ 41,5 m 3 /h na zapytanie Zużycie gazu G31 kg/h 48,2 58,1 72,9 86,5 Zużycie gazu G30 kg/h 49,0 59,1 74,1 88,0 I-Zużycie oleju kg/h 53,3 64,4 80,7 95,8 Poziom hałasu (w odległości 4 m) db(a) Waga urządzenia kg

36 Sugestie dotyczące montażu / lokalizacji Automatyka. lub Termostat pomieszczeniowy PinTherm Connect

37 Ceny katalogowe Mark G-TYPE URZĄDZENIE - NAGRZEWNICA GAZOWA PIONOWA G-TYPE, BEZ PALNIKA I DYSZ NAWIEWNYCH - GAZ NATURALNY GZ G 500 wersja pionowa G-TYPE, moc nominalna 570 kw G 600 wersja pionowa G-TYPE, moc nominalna 700 kw* G 750 wersja pionowa G-TYPE, moc nominalna 875 kw* G 900 wersja pionowa G-TYPE, moc nominalna 1050 kw* URZĄDZENIE - NAGRZEWNICA GAZOWA POZIOMA G-TYPE, BEZ PALNIKA I DYSZ NAWIEWNYCH G 500 wersja pozioma G-TYPE, moc nominalna 570 kw G 600 wersja pozioma G-TYPE, moc nominalna 700 kw* G 750 wersja pozioma G-TYPE, moc nominalna 875 kw* G 900 wersja pozioma G-TYPE, moc nominalna 1050 kw* AKCESORIA - DYSZE NAWIEWU Konfuzor nawiewu z żaluzjami poziomymi dla G Konfuzor nawiewu z żaluzjami poziomymi dla G Konfuzor nawiewu z żaluzjami poziomymi dla G Konfuzor nawiewu z żaluzjami poziomymi dla G W celu dokonania odpowiedniego wyboru akcesoriów prosimy o kontakt z działem handlowym AKCESORIA - AUTOMATYKA Termostat pomieszczeniowy (4A) Termostat przeciwzamarzaniowy (8A) PinTherm Connect 427 Szczegółowy opis funkcji urządzeń sterowniczych znajduje się w rozdziale automatyka UWAGI * Dostarczone w 2 częściach. 37

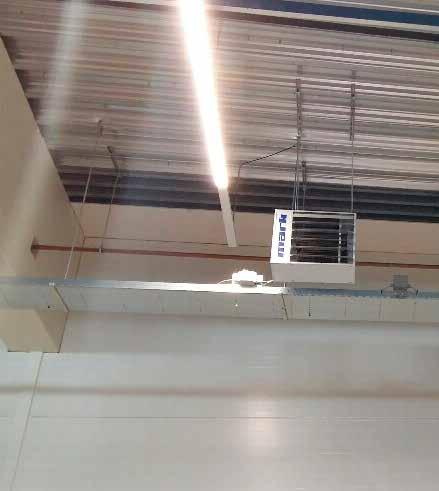

38 TANNER MDE Elektryczna nagrzewnica powietrza dla efektywnego ogrzewania TANNER MDE to podwieszana elektryczna nagrzewnica powietrza do stałego użytkowania. Urządzenie jest wyposażone w regulowane żaluzje poziomej może być montowane za pomocą opcjonalnej konsoli ściennej. Urządzenie wyposażone jest w wydajny wentylator osiowy, dzięki czemu może znaleźć zastosowanie w wielu aplikacjach. Nagrzewnica TANNER MDE została stworzona z myślą o zastosowaniu w salonach wystawowych, szatniach, korytarzach biurowych, na statkach i w garażach. Nagrzewnicą TANNER MDE można sterować przy pomocy zewnętrznego przełącznika. Przełącznik posiada następujące funkcje: Wentylacja Ogrzewanie wysoko Ogrzewanie nisko Urządzenie jest wyposażone w złącze termostatu. Właściwości: Obudowa wykonana z blachy alucynk Dostępne w wersji 400V Klasa IP 00B Długowieczność Cicha praca Zintegrowana elektroniczna ochrona termiczna Termostat zapewniający sprawne wychłodzenie urządzenia po zakończonej pracy Połączenie zdalne możliwe jest w przypadku zastosowania PinTherm Infra Connect! 38

39 Wymiary A E C D B I L J K M 205 F H M M6 G Typ A B C D E F G H I J K L M Dane techniczne Typ Moc nominalna kw Stopnie mocy kw 3+3 4,5+4, Napięcie zasilające (50Hz) V 3x400V+N+PE 3x400V+N+PE 3x400V+N+PE 3x400V+N+PE 3x400V+N+PE 3x400V+N+PE 3x400V+N+PE 3x400V+N+PE Natężenie A 8,7 13,0 17,3 21,7 35,7 43,4 60,7 73,7 Przepływ powietrza m 3 /h Obroty rpm Delta T (ΔT) K 22,5 33,8 22,6 28,2 25,7 32,1 28,3 23,6 Waga kg Poziom hałasu (5 m) db(a) Zasięg wyrzutu powietrza m Klasa ochrony silnika IP 00B 00B 00B 00B 00B 00B 00B 00B 39

40 Sugestie dotyczące montażu / lokalizacji Automatyka Wyłącznik serwisowy Czujnik temperatury pomieszczeniowej lub i lub lub PinTherm Infra Connect Przełącznik Wodoodporny Termostat termostat pomieszczeniowy pomieszczeniowy Termostat z zegarem

41 Ceny katalogowe Mark TANNER MDE URZĄDZENIE - ELEKTRYCZNA NAGRZEWNICA POWIETRZA TANNER MDE, 400V Tanner MDE 6 elektryczna nagrzewnica powietrza, zasilanie 3-fazowe 400V / 50Hz Tanner MDE 9 elektryczna nagrzewnica powietrza, zasilanie 3-fazowe 400V / 50Hz Tanner MDE 12 elektryczna nagrzewnica powietrza, zasilanie 3-fazowe 400V / 50Hz Tanner MDE 15 elektryczna nagrzewnica powietrza, zasilanie 3-fazowe 400V / 50Hz Tanner MDE 24 elektryczna nagrzewnica powietrza, zasilanie 3-fazowe 400V / 50Hz Tanner MDE 30 elektryczna nagrzewnica powietrza, zasilanie 3-fazowe 400V / 50Hz Tanner MDE 42 elektryczna nagrzewnica powietrza, zasilanie 3-fazowe 400V / 50Hz Tanner MDE 51 elektryczna nagrzewnica powietrza, zasilanie 3-fazowe 400V / 50Hz 2130 AKCESORIA - MONTAŻ Konsola montażowa ścienna (montaż poziomy) 54 ACCESSORIES - CONTROL Wodoodporny termostat pomieszczeniowy, 230V, IP Termostat pomieszczeniowy 230V, (4A) Termostat pomieszczeniowy z zegarem (1A) PinTherm Infra Connect termostat programowalny 230V (4A) Czujnik pokojowy tylko w połączeniu z urządzeniem Przełącznik Wyłącznik serwisowy 16A czarny Wyłącznik serwisowy 32A czarny Wyłącznik serwisowy 63A czarny Wyłącznik serwisowy 80A czarny 450 Szczegółowy opis funkcji urządzeń sterowniczych znajduje się w rozdziale automatyka 41

42 TANNER MDA Najbardziej uniwersalny aparat wentylacyjno-grzewczy na rynku TANNER MDA to aparat wentylacyjnogrzewczy zasilany wodą grzewczą przystosowany do nadmuchu poziomego i pionowego. Urządzenie jest wyposażone w osiowy wentylator dużej mocy, co oznacza, że nadaje się do wielu zastosowań. Firma Mark oferuje bardzo szeroką gamę akcesoriów do urządzenia TANNER MDA umożliwiających jej dopasowanie do wielu zastosowań. Aparat wentylacyjno-grzewczy w połączeniu z czerpnią świeżego powietrza, komorą mieszania i sekcją filtrów może służyć do: wtłaczania powietrza zewnętrznego, mieszania z powietrzem recyrkulacyjnym i filtracji. Urządzenie dostępne jest także w wersji ATEX / EEX (400V) IP 44 (EX II 2 G EEX e II T3). Mark TANNER dostarczany jest również w wersji z nagrzewnicą elektryczną TANNER MDE, moc od 6 do 51 kw. Urządzenie TANNER MDA zostało zaprojektowane do stosowania w pomieszczeniach wystawowych, szatniach, na korytarzach biurowych, salonach samochodowych, magazynach i halach produkcyjnych. Właściwości: Obudowa wykonana z blachy alucynk Miedziany wymiennik ciepła z lamelami aluminiowymi Duża wszechstronność ze względu na rozbudowane opcje konfigurowania Dostępne w wersji 230 V lub 400 V Klasa IP 54 EEX / ATEX na zapytanie Dostępne jest także urządzenie TANNER MDA+ wyposażone w zintegrowaną tacę ociekową służące zarówno do ogrzewania, jak i chłodzenia. Opcja: cichy silnik EC z możliwością regulacji prędkości (230V/0-10V). Zalety: Bardzo wysoka sprawność przy zastosowaniu regulatora prędkości Do 50% zaoszczędzonej energii przy obciążeniu częściowym Możliwość niemal całkowitej regulacji liniowej Długowieczność Cicha praca Wymiennik ze stali nierdzewnej (opcja) Obudowa ze stali nierdzewnej (opcja) Zintegrowana elektroniczna ochrona termiczna Połączenie zdalne możliwe jest w przypadku zastosowania PinTherm Connect! 42

43 Wymiary M8 C B ,5 D 35,5 G Gwint męski * * A 160 Gwint męski G Typ A B C D 1R 2R G 3R 4R /4 1 1/ /4 1 1/2 1 1/2 * Przyłącze kondensatu ø 20 mm. Tylko w połączeniu z Tanner MDA+ dla ogrzewania/chłodzenia. Dane techniczne OZNACZENIE TYPU MDA H... tylko ogrzewanie + ogrzewanie lub chłodzenie Rozmiar: 100, 200, 300, 400 Wymiennik ciepła: liczba rzędów: 1, 2, 3, 4 3: Silnik z 2 prędkościami: 3~400V / 50Hz 1: Silnik 3~400V / 50Hz typ: : 1400 min 1 typ: : 1000 min 1 H: wysokie obroty, 1400/1000 lub 1400 min 1 L: niskie obroty, 1000/700 lub 1000 min 1 EC: Silnikiem EC 43

44 heating cooling MDA niskie obroty zasilanie 1-fazowe 230 V Typ 121L 131L 141L 211L 221L 231L 241L 321L* 331L* 341L* 411L* 421L* 431L* 441L* Moc grzewcza 90/70 C T= 15 C kw 14,5 17,0 19,0 14,1 25,1 30,8 33,3 52,7 65,9 72,1 42,5 80,0 101,0 110,0 Opór hydrauliczny T = 15 C kpa Temperatura na wylocie przy wymienniku ciepła Moc grzewcza 80/60 C T= 15 C Temperatura na wylocie przy wymienniku ciepła Moc grzewcza 60/40 C T= 15 C Temperatura na wylocie przy wymienniku ciepła C 41,7 49,4 59,2 29,8 42,7 53,0 58,8 38,8 48,0 54,0 28,3 38,6 48,6 54,1 kw 11,9 14,1 15,9 11,6 20,6 25,4 27,8 43,3 54,1 60,2 34,9 65,7 83,1 91,6 C 36,8 43,6 52,0 27,1 37,8 46,3 51,6 34,6 42,1 47,6 26,0 34,4 42,7 47,7 kw 6,6 8,3 9,6 6,6 11,7 14,4 16,7 24,4 30,2 35,8 20,0 36,9 47,2 55,1 C 27,1 31,7 37,3 21,9 27,9 32,8 36,9 26,0 30,1 34,4 21,3 25,9 30,7 34,7 7/12 T 28 C [RV50%] ** kw 3,6 4,37 6,15-6,32 7,71 10,4 13,3 16,4 22,3-20,1 25,4 35,4 Temperatura nawiewu ** C 21,1 18,8 17,2-20,7 18,1 17,2 21,8 19,5 18,2-21,8 19,2 18,3 Opór hydrauliczny T28 ** kpa Obroty rpm Przepływ powietrza m 3 /h Poziom hałasu (w odległości 5 m) Waga urządzenia bez akcesoriów db(a) kg Rzut poziomy m Rzut pionowy m 4 4 3,5 6,2 4,8 4,5 4 8,1 6,8 5,9 7,5 7,4 6,2 5,5 Natężenie (wentylatorem AC) Natężenie (wentylatorem EC) Znamionowa moc elektryczna (wentylatorem AC) Znamionowa moc elektryczna (wentylatorem EC) A 0,35 0,35 0,35 0,49 0,49 0,49 0,49 1,5 1,5 1,5 1,8 1,8 1,8 1,8 A ,65 1,65 1,65 2,7 2,7 2,7 2,7 kw 0,077 0,077 0,077 0,113 0,113 0,113 0,113 0,33 0,33 0,33 0,4 0,4 0,4 0,4 kw ,24 0,24 0,24 0,62 0,62 0,62 0,62 44 heating cooling MDA wysokie obroty zasilanie 1-fazowe 230 V Typ 121H* 131H* 141H* 211H* 221H* 231H* 241H* Moc grzewcza 90/70 C T= 15 C kw 18,0 22,1 25,1 17,2 32,4 42,0 46,6 Opór hydrauliczny T = 15 C kpa Temperatura na wylocie przy wymienniku ciepła Moc grzewcza 80/60 C T= 15 C Temperatura na wylocie przy wymienniku ciepła Moc grzewcza 60/40 C T= 15 C Temperatura na wylocie przy wymienniku ciepła C 37,4 43,9 53,4 27,1 37,6 46,4 51,6 kw 14,7 18,3 20,9 14,1 26,6 34,5 38,7 C 33,3 38,9 47,1 25,0 33,6 40,8 45,5 kw 8,1 10,6 12,5 8,1 14,9 19,3 22,9 C 25,0 28,8 34,2 20,7 25,4 29,4 33,0 7/12 T 28 C [RV50%] ** kw 4,46 5,67 7,88-8,14 10,5 14,1 Temperatura nawiewu ** C 22,2 20,3 18,3-22,1 19,9 16,9 Opór hydrauliczny T28 ** kpa Obroty rpm Przepływ powietrza m 3 /h Poziom hałasu (w odległości 5 m) Waga urządzenia bez akcesoriów db(a) kg Rzut poziomy m Rzut pionowy m 6,9 6,8 6,3 8,8 7,7 7,6 7,2 Natężenie (wentylatorem AC) Natężenie (wentylatorem EC) Znamionowa moc elektryczna (wentylatorem AC) Znamionowa moc elektryczna (wentylatorem EC) A 0,6 0,6 0,6 1,15 1,15 1,15 1,15 A 0,98 0,98 0,98 2,2 2,2 2,2 2,2 kw 0,13 0,13 0,13 0,23 0,23 0,23 0,23 kw 0,125 0,125 0,125 0,32 0,32 0,32 0,32 * Urządzenie dostępne z wentylatorem EC wyposażonym w regulację prędkości obrotu. ** Only for Tanner MDA+ for heating/cooling.

45 heating cooling heating cooling MDA niskie obroty zasilanie 3-fazowe 400 V Typ 123L 133L 143L 213L 223L 233L 243L 323L 333L 343L 413L 423L 433L 443L Moc grzewcza 90/70 C T= 15 C kw 14,5 17,0 19,0 14,8 26,2 32,4 35,1 52,7 65,9 72,1 45,2 84,0 107,0 117,0 Opór hydrauliczny T = 15 C kpa Temperatura na wylocie przy wymienniku ciepła Moc grzewcza 80/60 C T= 15 C Temperatura na wylocie przy wymienniku ciepła Moc grzewcza 60/40 C T= 15 C Temperatura na wylocie przy wymienniku ciepła C 41,7 49,4 59,2 29,2 41,9 52,0 57,7 38,8 48,0 54,0 27,5 37,7 47,3 52,7 kw 11,9 14,1 15,9 12,1 21,6 26,7 29,3 43,3 54,1 60,2 37,1 68,9 88,1 97,4 C 36,8 43,6 52,0 26,7 37,1 45,4 50,6 34,6 42,1 47,6 25,3 33,6 41,6 46,5 kw 6,6 8,3 9,6 7,0 12,2 15,1 17,5 24,4 30,2 35,8 21,2 38,7 49,9 58,5 C 27,1 31,7 37,3 21,7 27,5 32,2 33,3 26,0 30,1 34,4 20,9 25,4 30,1 34,0 7/12 T 28 C [RV50%] ** kw 3,6 4,37 6,15-6,6 8,1 10,9 13,3 16,4 22,3-21,1 26,9 37,5 Temperatura nawiewu ** C 21,1 18,8 17, ,4 17,6 21,8 19,5 18,2-22,1 19,6 18,4 Opór hydrauliczny T28 ** kpa Obroty rpm Przepływ powietrza m 3 /h Poziom hałasu (w odległości 5 m) Waga urządzenia bez akcesoriów db(a) kg Rzut poziomy m Rzut pionowy m 4 4 3,5 6,8 5,9 4,5 4 8,1 6,8 5,9 9,4 8,5 6,9 5,8 Natężenie A 0,1 0,1 0,1 0,3 0,3 0,3 0,3 0,85 0,85 0,85 1,25 1,25 1,25 1,25 Znamionowa moc elektryczna MDA wysokie obroty zasilanie 3-fazowe 400 V kw 0,05 0,05 0,05 0,12 0,12 0,12 0,12 0,38 0,38 0,38 0,6 0,6 0,6 0,6 Typ 123H 133H 143H 213H 223H 233H 243H Moc grzewcza 90/70 C T= 15 C kw 18,0 22,1 25,1 17,2 32,4 42,0 46,6 Opór hydrauliczny T = 15 C kpa Temperatura na wylocie przy wymienniku ciepła C 37,4 43,9 53,4 27,1 37,6 46,4 51,6 Moc grzewcza 80/60 C T= 15 C kw 14,7 18,3 20,9 14,1 26,6 34,5 38,7 Temperatura na wylocie przy wymienniku ciepła C 33,3 38,9 47,1 25,0 33,6 40,8 45,5 Moc grzewcza 60/40 C T= 15 C kw 8,1 10,6 12,5 8,1 14,9 19,3 22,9 Temperatura na wylocie przy wymienniku ciepła C 25,0 28,8 34,2 20,7 25,4 29,4 33,0 7/12 T 28 C [RV50%] ** kw 4,46 5,67 7,88-8,14 10,5 14,1 Temperatura nawiewu ** C 22,2 20,3 18,3-22,1 19,9 16,9 Opór hydrauliczny T28 ** kpa Obroty rpm Przepływ powietrza m 3 /h Poziom hałasu (w odległości 5 m) Waga urządzenia bez akcesoriów db(a) kg Rzut poziomy m Rzut pionowy m 6,9 6,8 6,3 8,8 7,7 7,6 7,2 Natężenie A 0,36 0,36 0,36 0,51 0,51 0,51 0,51 Znamionowa moc elektryczna kw 0,16 0,16 0,16 0,216 0,216 0,216 0,216 ** Tylko w połączeniu z Tanner MDA+ dla ogrzewania/chłodzenia. Tabela przeliczeniowa dla innych temperatur wody ( współczynnik 1,00= 90 C/70 C, temperatura na wlocie 15 C ) T1 T ,22 0,31 0,39 0,49 0,58 0,67 0,77 0,85 0,96 1,06 1,17 1,26 1,36 1,46 1,56 1, X 40 X X X 50 X X X X X 60 X X X X X X X T1= Różnica temperatur między zasilaniem a powrotem czynnika grzewczego. T2= Średnia temperatura powietrza. 45

46 Akcesoria sekcje dodatkowe Pozycja a Opis Żaluzje pionowe 4-kierunkowy pionowy konfuzor nawiewu 4-kierunkowy poziomy konfuzor nawiewu Konfuzor nawiewu Komora mieszania z dwoma przepustnicami (krótka) Komora mieszania Przepustnica powietrza świeżego lub recyrkulacyjnego Sekcja filtrów (EU 3) Połączenie elastyczne Profil narożny Siatka ochronna Siatka ochronna Czerpnia ścienna < 50% powietrza świeżego Czerpnia ścienna >50-100% powietrza świeżego Element pośredni dla pozycji 13, przejście ścienne Pusta sekcja 120 mm Czerpnia dachowa, aluminiowa Pokrywa komory mieszania Przepustnica - ochronna silnika Pusta sekcja 240 mm Konsola montażowa ścienna Konsola montażowa sufitowa Zestaw amortyzatorów do elementu 21 Konsola montażowa sufitowa pozioma Przepustnica indukcyjna Typ A B C D E F G H Typ I K L N R S T U

47 Sugestie dotyczące montażu / lokalizacji 100% Maksymalna wysokość montażu urządzenia Tanner MDA TYP 100 TYP 200 (1595) (2865) TYP 300 TYP 400 (10868) (6495) Przykład obliczenia: Tanner MDA 123L (typ 100) Tabela pokazuje, że przepływ powietrza w tym urządzeniu wynosi: L = 1595 m 3 /h eśli temperatura na wlocie (Ta) wynosi 15 C, to poniższa tabela mówi, że temperatura na wylocie (Tu) wyniesie 42.8 C. Różnica temperatur wynosi: Dt = Tu - Ta Dt = Dt = 27.8K Tabela (TYP 100) wskazuje, że: A Dla modelu podstawowego, bez akcesoriów, maksymalna wysokość zawieszenia wynosi: h = 4 m B Urządzenie wyposażone w 4-kierunkowy pionowy konfuzor nawiewu maksymalna wysokość zawieszenia wynosi: h = 7 m 47

48 Automatyka Wentylatorem AC Wyłącznik serwisowy lub Czujnik temperatury pomieszczeniowej (opcja) (1 lub 4) Wodoodporny termostat pomieszczeniowy Termostat pomieszczeniowy V lub PinTherm Connect Wyłącznik serwisowy Wyłącznik serwisowy Wyłącznik serwisowy Maksymalna ilość urządzeń uzależniona jest od typu zastosowanego 5-stopniowego regulatora prędkości obrotu. lub lub lub i/lub 5-stopniowy regulator obrotu 230/400V PinTherm Connect Termostat pomieszczeniowy Termostat z zegarem Wodoodporny termostat pomieszczeniowy Termostat konstrukcyjny V lub 400V 48

49 Wentylatorem EC Wyłącznik serwisowy Wyłącznik serwisowy Wyłącznik serwisowy Potencjometr PinTherm Connect Czujnik temperatury pomieszczeniowej (opcja) (1 lub 4) Wodoodporny termostat pomieszczeniowy (opcja) lub Termostat konstrukcyjny (opcja) lub 49

50 Ceny katalogowe Mark TANNER MDA URZĄDZENIE - APARAT WENTYLACYJNO GRZEWCZY TANNER MDA, 230V MDA 121H, Moc nominalna 18,0 kw MDA 131H, Moc nominalna 22,1 kw MDA 141H, Moc nominalna 25,1 kw MDA 211H, Moc nominalna 17,2 kw MDA 221H, Moc nominalna 32,4 kw MDA 231H, Moc nominalna 42,0 kw MDA 241H, Moc nominalna 46,6 kw MDA 121L, Moc nominalna 14,5 kw MDA 131L, Moc nominalna 17,0 kw MDA 141L, Moc nominalna 19,0 kw MDA 211L, Moc nominalna 14,1 kw MDA 221L, Moc nominalna 25,1 kw MDA 231L, Moc nominalna 30,8 kw MDA 241L, Moc nominalna 33,3 kw MDA 321L, Moc nominalna 52,7 kw MDA 331L, Moc nominalna 65,9 kw MDA 341L, Moc nominalna 72,1 kw MDA 411L, Moc nominalna 42,5 kw MDA 421L, Moc nominalna 80,0 kw MDA 431L, Moc nominalna 101,0 kw MDA 441L, Moc nominalna 110,0 kw 1640 URZĄDZENIE - APARAT WENTYLACYJNO GRZEWCZY TANNER MDA, 400V MDA 123H, Moc nominalna 18,0 kw MDA 133H, Moc nominalna 22,1 kw MDA 143H, Moc nominalna 25,1 kw MDA 213H, Moc nominalna 17,2 kw MDA 223H, Moc nominalna 32,4 kw MDA 233H, Moc nominalna 42,0 kw MDA 243H, Moc nominalna 46,6 kw MDA 123L, Moc nominalna 14,5 kw MDA 133L, Moc nominalna 17,0 kw MDA 143L, Moc nominalna 19,0 kw MDA 213L, Moc nominalna 14,8 kw MDA 223L, Moc nominalna 26,2 kw MDA 233L, Moc nominalna 32,4 kw MDA 243L, Moc nominalna 35,1 kw MDA 323L, Moc nominalna 52,7 kw MDA 333L, Moc nominalna 65,9 kw MDA 343L, Moc nominalna 72,1 kw MDA 413L, Moc nominalna 45,2 kw MDA 423L, Moc nominalna 84,0 kw MDA 433L, Moc nominalna 107,0 kw MDA 443L, Moc nominalna 117,0 kw 1615

51 URZĄDZENIE - PARAT WENTYLACYJNO GRZEWCZY TANNER MDA Z SILNIKIEM EC, 230V MDA 121EC z silnikiem EC, moc nominalna 18,0 kw MDA 131EC z silnikiem EC, moc nominalna 22,1 kw MDA 141EC z silnikiem EC, moc nominalna 25,1 kw MDA 211EC z silnikiem EC, moc nominalna 17,2 kw MDA 221EC z silnikiem EC, moc nominalna 32,4 kw MDA 231EC z silnikiem EC, moc nominalna 42,0 kw MDA 241EC z silnikiem EC, moc nominalna 46,6 kw MDA 321EC z silnikiem EC, moc nominalna 52,7 kw MDA 331EC z silnikiem EC, moc nominalna 65,9 kw MDA 341EC z silnikiem EC, moc nominalna 72,1 kw MDA 411EC z silnikiem EC, moc nominalna 42,5 kw MDA 421EC z silnikiem EC, moc nominalna 80,0 kw MDA 431EC z silnikiem EC, moc nominalna 101,0 kw MDA 441EC z silnikiem EC, moc nominalna 110,0 kw 2737 URZĄDZENIE - TANNER MDA+ DLA OGRZEWANIA I CHŁODZENIA, 230V, 90/70-15 ºC, 7/12-28 ºC MDA+ 121H dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 4,46 kw MDA+ 131H dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 5,67 kw MDA+ 141H dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 7,88 kw MDA+ 221H dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 8,14 kw MDA+ 231H dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 10,5 kw MDA+ 241H dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 14,1 kw MDA+ 121L dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 3,6 kw MDA+ 131L dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 4,37 kw MDA+ 141L dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 6,15 kw MDA+ 221L dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 6,32 kw MDA+ 231L dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 7,71 kw MDA+ 241L dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 10,4 kw MDA+ 321L dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 13,3 kw MDA+ 331L dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 16,4 kw MDA+ 341L dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 22,3 kw MDA+ 421L dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 20,1 kw MDA+ 431L dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 25,4 kw MDA+ 441L dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 35,4 kw 1891 URZĄDZENIE - TANNER MDA+ DLA OGRZEWANIA I CHŁODZENIA, 400V, 90/70-15 ºC, 7/12-28 ºC MDA+ 123H dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 4,46 kw MDA+ 133H dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 5,67 kw MDA+ 143H dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 7,88 kw MDA+ 223H dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 8,14 kw MDA+ 233H dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 10,5 kw MDA+ 243H dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 14,1 kw MDA+ 123L dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 3,6 kw MDA+ 133L dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 4,37 kw MDA+ 143L dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 6,15 kw MDA+ 223L dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 6,6 kw MDA+ 233L dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 8,1 kw MDA+ 243L dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 10,9 kw MDA+ 323L dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 13,3 kw MDA+ 333L dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 16,4 kw MDA+ 343L dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 22,3 kw

52 MDA+ 423L dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 21,1 kw MDA+ 433L dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 26,9 kw MDA+ 443L dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 37,5 kw 1901 URZĄDZENIE - TANNER MDA+ DLA OGRZEWANIA I CHŁODZENIA, 230V, 90/70-15 ºC, 7/12-28 ºC Z SILNIKIEM EC MDA+ 121EC dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 4,46 kw MDA+ 131EC dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 5,67 kw MDA+ 141EC dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 7,88 kw MDA+ 221EC dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 8,14 kw MDA+ 231EC dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 10,5 kw MDA+ 241EC dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 14,1 kw MDA+ 321EC dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 13,3 kw MDA+ 331EC dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 16,4 kw MDA+ 341EC dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 22,3 kw MDA+ 421EC dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 20,1 kw MDA+ 431EC dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 25,4 kw MDA+ 441EC dla ogrzewania i chłodzenia, z tacę ociekową, nominalna moc chłodu 35,4 kw 2961 AKCESORIA Żaluzje pionowe MDA typ Żaluzje pionowe MDA typ Żaluzje pionowe MDA typ Żaluzje pionowe MDA typ kierunkowy pionowy konfuzor nawiewu MDA typ kierunkowy pionowy konfuzor nawiewu MDA typ kierunkowy pionowy konfuzor nawiewu MDA typ kierunkowy pionowy konfuzor nawiewu MDA typ kierunkowy poziomy konfuzor nawiewu MDA typ kierunkowy poziomy konfuzor nawiewu MDA typ kierunkowy poziomy konfuzor nawiewu MDA typ kierunkowy poziomy konfuzor nawiewu MDA typ Konfuzor nawiewu MDA typ Konfuzor nawiewu MDA typ Konfuzor nawiewu MDA typ Konfuzor nawiewu MDA typ W celu dokonania odpowiedniego wyboru akcesoriów prosimy o kontakt z działem handlowym AKCESORIA - AUTOMATYKA stopniowy regulator obrotów, 230V - 6,0A* stopniowy regulator obrotów, 230V - 12A* stopniowy regulator obrotów, 230V - 14A* stopniowy regulator obrotów, 400V - 2,0A* stopniowy regulator obrotów, 400V - 4,0A* stopniowy regulator obrotów, 400V - 7,0A* Regulator wysoko/nisko/wyłącz, 400V, 7A* Potencjometr 10K z kontaktem włącz/wyłącz IP54** Wyłącznik serwisowy 230V, dostarczony osobno (4 bieguny) Wyłącznik serwisowy 400V, dostarczony osobno (8 biegunów) Termostat pomieszczeniowy 230V, (4A) Wodoodporny termostat pomieszczeniowy, 230V, IP Termostat kontaktowy (4A) Termostat pomieszczeniowy z zegarem (1A) PinTherm Connect - termostat programowalny, 230V (4A) Czujnik pokojowy tylko w połączeniu z urządzeniem Szczegółowy opis funkcji urządzeń sterowniczych znajduje się w rozdziale automatyka 52

53 AKCESORIA - MONTAŻ Konsola montażowa ścienna (montaż poziomy), MDA typ Konsola montażowa sufitowa (montaż poziomy), MDA typ Konsola montażowa Konsola montażowa sufitowa (montaż pionowy) MDA typ Konsola montażowa sufitowa (montaż pionowy) MDA typ Konsola montażowa sufitowa (montaż pionowy) MDA typ Konsola montażowa sufitowa (montaż pionowy) MDA typ Zestaw amortyzatorów do konsoli montażowej sufitowej, MDA typ 100 tylko w połączeniu z Zestaw amortyzatorów do konsoli montażowej sufitowej, MDA typ 200 tylko w połączeniu z Zestaw amortyzatorów do konsoli montażowej sufitowej, MDA typ 300 tylko w połączeniu z Zestaw amortyzatorów do konsoli montażowej sufitowej, MDA typ 400 tylko w połączeniu z AKCESORIA - KOLORY *** Opis Cena Akcesoria MDA typ 100 dostarczone w kolorze 1 do 3 sztuk (za sztukę) 110 Akcesoria MDA typ 100 dostarczone w kolorze 4 do 10 sztuk (za sztukę) 95 Akcesoria MDA typ 100 dostarczone w kolorze 10 sztuk lub więcej (za sztukę) 75 TANNER MDA 100 dostarczony w kolorze 65 Akcesoria MDA typ 200 dostarczone w kolorze 1 do 3 sztuk (za sztukę) 120 Akcesoria MDA typ 200 dostarczone w kolorze 4 do 10 sztuk (za sztukę) 105 Akcesoria MDA typ 200 dostarczone w kolorze 10 sztuk lub więcej (za sztukę) 75 TANNER MDA 200 dostarczony w kolorze 75 Akcesoria MDA typ 300 dostarczone w kolorze 1 do 3 sztuk (za sztukę) 135 Akcesoria MDA typ 300 dostarczone w kolorze 4 do 10 sztuk (za sztukę) 115 Akcesoria MDA typ 300 dostarczone w kolorze 10 sztuk lub więcej (za sztukę) 80 TANNER MDA 300 dostarczony w kolorze 80 Akcesoria MDA typ 400 dostarczone w kolorze 1 do 3 sztuk (za sztukę) 140 Akcesoria MDA typ 400 dostarczone w kolorze 4 do 10 sztuk (za sztukę) 120 Akcesoria MDA typ 400 dostarczone w kolorze 10 sztuk lub więcej (za sztukę) 85 TANNER MDA 400 dostarczony w kolorze 95 UWAGI * Niedostępne dla Tanner MDA z silnikiem EC. ** Dotyczy tylko Tanner MDA z silnikiem EC. *** Ceny obowiązują tylko dla standardowych kolorów RAL dostarczanych przez MARK: 3002 czerwony, 1028 żółty, 6010 zielony, 7016 szary, 8014 brązowy, 9001 beżowy biały, 5009 niebieski, 2009 pomarańczowy, 1019 beżowy. 53

54 TANNER MD Kanałowa nagrzewnica wodna Nagrzewnicę wodną TANNER MD należy montować bezpośrednio w kanale po stronie nawiewnej. Nagrzewnica MD dostępna jest w zakresie mocy grzewczej od 14,5 do 117 kw. Specyfikacja Obudowa standardowo wykonana z blachy alucynk odpornej na korozję Miedziany/aluminiowy wymiennik ciepła Jako opcja, dostępna jest wersja okrągła urządzenia wyposażona w gumową uszczelkę. Specyfikacja techniczna znajduje się w rozdziale poświęconym nagrzewnicy Tanner MDA. 54

55 Wymiary ,5 35,5 D G Gwint męski A G Gwint męski M8 C ,5 35,5 D G Gwint męski G Gwint męski 92 A Ø Typ A C D 1R 2R G 3R 4R Ø / / /4 1 1/4 600/ /4 1 1/2 1 1/2 710 Dane techniczne OZNACZENIE TYPU M D... 1 x 0 Wentylator zewnętrzny Rozmiar: 100, 200, 300, 400 Wymiennik ciepła: ilość rzędów: 1, 2, 3, 4 Temperatura na wylocie - patrz tabele z danymi dla Tanner MDA na stronach 42/43. 55

56 Ceny katalogowe Mark TANNER MD URZĄDZENIE - NAGRZEWNICA KANAŁOWA TANNER MD Z OKRĄGŁYM KRÓĆCEM PRZYŁĄCZENIOWYM Tanner MD Ø 355mm Tanner MD Ø 355mm Tanner MD Ø 355mm Tanner MD Ø 500mm Tanner MD Ø 500mm Tanner MD Ø 500mm Tanner MD Ø 630mm Tanner MD Ø 630mm Tanner MD Ø 630mm Tanner MD Ø 710mm Tanner MD Ø 710mm Tanner MD Ø 710mm 1140 URZĄDZENIE - NAGRZEWNICA KANAŁOWA TANNER MD Z KWADRATOWYM KRÓĆCEM PRZYŁĄCZENIOWYM Tanner MD mm Tanner MD mm Tanner MD mm Tanner MD mm Tanner MD mm Tanner MD mm Tanner MD mm Tanner MD mm Tanner MD mm Tanner MD mm Tanner MD mm Tanner MD mm

57 57

58 TANNER FBA Luksusowy aparat wentylacyjno-grzewczy Mark TANNER FBA to estetycznie wyglądający aparat wentylacyjno-grzewczy sufitowy zasilany wodą grzewczą z pionowym lub poziomym wydmuchem. Urządzenie FBA ma standardowo powłokę proszkową. Urządzenie jest dostarczane w czterech różnych modelach o różnych wlotach i wylotach powietrza. Dzięki swojej niewielkiej masie, nagrzewnica FBA nadaje się do ogrzewania pomieszczeń o niskim stropie. Nagrzewnica TANNER FBA to urządzenie nie wymagające konserwacji i bardzo ciche. Urządzenie można przykładowo wykorzystać do nagrzania w krótkim czasie pomieszczenia wystawienniczego. Urządzenie FBA zostało zaprojektowane do użytku w pomieszczeniach wystawowych, biurach, szatniach i warsztatach. Właściwości: Estetyczny wygląd Łatwy montaż Niewielka ilość czynności konserwacyjnych Powłoka proszkowa RAL 9016 Opcja: Specjalna pokrywa dla optycznego zamaskowania aparatu TANNER FBA w suficie podwieszanym. Ceny i informacje dostępne na zapytanie. MODEL KONCEPCYJNY Połączenie zdalne możliwe jest w przypadku zastosowania PinTherm Connect! 58

59 Wymiary MODEL V 14, ,5 a b Typ a b g g a b FBA 600 V FBA 700 V FBA 800 V ø9 30,5 MODEL H1 14,5 c ,5 16 a b e x f 32 a b Typ a b c cl e f FBA 600 H FBA 700 H FBA 800 H ø9 30,5 MODEL H2 14, ,5 16 a b 16 e x f 32 ø9 32 a b Główne dane techniczne: Odstęp pomiędzy listwami: 2,1 mm Przyłącze wody: z gwintem zewnętrznym 1 Przyłącze spustowe: 1/8 Maksymalna temperatura wody na dopływie: 120 C Maksymalne ciśnienie robocze: 16 bar Maksymalna temperatura otoczenia: ±40 C 30,5 Dane techniczne Typ Moc grzewcza 90/70 C T = 15 C kw 21,1 28,0 30,5 40,6 45,7 50,6 Temperatura na wylocie przy wymienniku ciepła C Moc grzewcza 70/50 C T = 15 C kw 17,3 23,0 25,0 33,3 32,5 41,5 Temperatura na wylocie przy wymienniku ciepła C Moc grzewcza 60/40 C T = 15 C kw 10,1 13,5 14,8 19,8 19,4 24,9 Temperatura na wylocie przy wymienniku ciepła C Obroty rpm Przepływ powietrza m 3 /h Poziom hałasu (w odległości 3 m) db(a) Waga urządzenia bez akcesoriów (typ H/V) kg 23/28 25/30 35/42 18/44 42/50 45/53 Natężenie 400V / 230V A 0,2/1,0 0,2/1,0 0,5/1,9 0,5/1,9 0,8/2,1 0,8/2,1 59

60 OZNACZENIE TYPU FBA Rozmiar: 600, 700, 800 Wymiennik ciepła: liczba rzędów: 2,3 1: Silnik z 2 prędkościami: 3~400V / 50Hz 3: Silnik 1~230V / 50Hz typ: 100 i 200: 1400 min 1 typ: 300 i 400: 1000 min 1 Sugestie dotyczące montażu / lokalizacji Wersja V Wersja H1 Wersja H2 Typ a (m) FBA 600 4,0 FBA 700 4,5 FBA 800 5,0 Typ a (m) b FBA 600 2,5 4 FBA 700 2,8 4,8 FBA 800 3,4 5 Typ a (m) b FBA 600 2,5 4 FBA 700 2,8 4,8 FBA 800 3,4 5 Wyłącznik serwisowy Automatyka lub lub Czujnik temperatury pomieszczeniowej (opcja) (1 lub 4) Termostat konstrukcyjny 5-stopniowy regulator obrotu 230/400V Termostat pomieszczeniowy lub Termostat z zegarem lub Wodoodporny termostat pomieszczeniowy Termostat PinTherm Connect pomieszczeniowy Wodoodporny termostat pomieszczeniowy V 230V lub 400V 60

61 Ceny katalogowe Mark TANNER FBA URZĄDZENIE - APARAT WENTYLACYJNO-GRZEWCZY TANNER FBA, 230V, 90/70-15 C FBA H1 623, moc nominalna 21,1 kw FBA H1 723, moc nominalna 30,5 kw FBA H1 823, moc nominalna 45,7 kw 1987 URZĄDZENIE - APARAT WENTYLACYJNO-GRZEWCZY TANNER FBA, 230V, 90/70-15 C - NA ZAMÓWIENIE FBA H1 633, moc nominalna 28,0 kw FBA H1 733, moc nominalna 40,6 kw FBA H1 833, moc nominalna 50,6 kw FBA H2 623, moc nominalna 21,1 kw FBA H2 633, moc nominalna 28,0 kw FBA H2 723, moc nominalna 30,5 kw FBA H2 733, moc nominalna 40,6 kw FBA H2 823, moc nominalna 45,7 kw FBA H2 833, moc nominalna 50,6 kw FBA V 623, moc nominalna 21,1 kw FBA V 633, moc nominalna 28,0 kw FBA V 723, moc nominalna 30,5 kw FBA V 733, moc nominalna 40,6 kw FBA V 823, moc nominalna 45,7 kw FBA V 833, moc nominalna 50,6 kw 2489 AKCESORIA - AUTOMATYKA stopniowy regulator obrotów, 230V - 6,0A stopniowy regulator obrotów, 230V - 12A stopniowy regulator obrotów, 230V - 14A stopniowy regulator obrotów, 400V - 2,0A stopniowy regulator obrotów, 400V - 4,0A stopniowy regulator obrotów, 400V - 7,0A Regulator wysoko/nisko/wyłącz, 400V, 7A Wyłącznik serwisowy 230V, dostarczony osobno (4 bieguny) Wyłącznik serwisowy 400V, dostarczony osobno (8 biegunów) Wyłącznik serwisowy 230V, zamontowany (4 bieguny) Wyłącznik serwisowy 400V, zamontowany (8 biegunów) Termostat pomieszczeniowy 230V, (4A) Wodoodporny termostat pomieszczeniowy, 230V, IP Termostat kontaktowy (4A) Termostat pomieszczeniowy z zegarem (1A) PinTherm Connect - termostat programowalny, 230V (4A) 427 AKCESORIA - MONTAŻ Szczegółowy opis funkcji urządzeń sterowniczych znajduje się w rozdziale automatyka Konsola montażowa dla wersji H

62 TANNER FBA ULTRA Luksusowy aparat wentylacyjno-grzewczy z chłodzeniem Mark TANNER FBA ULTRA to estetycznie wyglądający aparat wentylacyjno-grzewczy sufitowy zasilany wodą grzewczą z poziomym wydmuchem. Model FBA ULTRA spełnia wymagania zarówno techniczne, jak i estetyczne. Urządzenie FBA ULTRA ma standardowo białą powłokę proszkową. Model FBA ULTRA spełnia wymagania zarówno techniczne, jak i estetyczne. Można go stosować w pomieszczeniach o podwyższonym standardzie. Urządzenie FBA ULTRA wydmuchuje powietrze poziomo z sześciu stron pod kątem 15, co zapewnia niezwykle równomierne rozprowadzanie klimatyzowanego powietrza w pomieszczeniu. Urządzenie FBA ULTRA jest zaprojektowane z myślą tylko o ogrzewaniu lub ogrzewaniu i chłodzeniu (FBA-K). Urządzenie doskonale nadaje się do łączenia z układem pompy ciepła. Urządzenia z funkcją chłodzenia są wyposażone w tacę na skropliny umieszczoną pod rurami układu chłodniczego oraz pompę kondensacyjną. Urządzenie FBA zostało zaprojektowane do użytku w pomieszczeniach wystawowych, biurach, szatniach i warsztatach. Właściwości Bardzo niski poziom hałasu uzyskano dzięki odpowiedniemu wyprofilowaniu skrzydeł Poziomy wylot powietrza Wlot powietrza nad okapem lub pod Przyłącze zasilania u góry Pompa kondensacyjna Taca na skropliny Dostarczony z okablowaniem i przewodami elastycznymi Funkcje usuwania rozwarstwienia powietrza, powietrza obiegowego i wtłaczanie powietrza zewnętrznego Czerpnia powietrza świeżego Połączenie zdalne możliwe jest w przypadku zastosowania PinTherm Connect! 62

63 Wymiary a b Główne dane techniczne: Odstęp pomiędzy listwami: 2,1 mm Przyłącze wody: z gwintem zewnętrznym 1 Przyłącze spustowe: 1/8 Maksymalna temperatura wody na dopływie: 120 C Maksymalne ciśnienie robocze: 16 bar Maksymalna temperatura otoczenia: ±40 C 470 c d Typ K K K wymiar a wymiar b wymiar c wymiar d Dane techniczne Aparat wentylacyjno-grzewczy sufitowy zasilany wodą grzewczą FBA Ultra Typ K K K Przepływ powietrza m 3 /h Napięcie zasilające (50 Hz) V 1~230* 1~230* 3~400+N 1~230* 1~230* 3~400+N 1~230* 1~230* 3~400+N Obroty 1/min / / /490 Moc elektryczna kw 0,22 0,22 0,04/0,03 0,45 0,45 0,11/0,07 0,45 0,45 0,17/0,10 Natężenie A 1,0 1,0 0,11/0,05 1,90 1,90 0,27/0,13 2,10 2,10 0,47/0,21 Wymiennik ciepła-ilość rzędów 2 RR 3 RR 3 RR 2 RR 3 RR 3 RR 2 RR 3 RR 3 RR Moc grzewcza 90/70 T15 C kw 21,4 28,3 21,5 30,7 40,8 34,8 33,9 50,8 46,2 Temperatura nawiewu C 39,1 52,4 58,3 37,3 50,3 53,9 35,7 49,5 51,7 Moc grzewcza 50/40 T15 C kw 9,7 12,9 9,88 14,1 18,9 16,1 18,5 23,6 21,5 Temperatura nawiewu C 31,8 35,8 37,7 31,4 35,3 36, ,2 35,9 Moc chłodzenia 6/12 T32 C rv40 kw - - 8, , ,1 Temperatura nawiewu C , , ,3 Opór hydrauliczny 90/70 kpa 6,43 4,47 3,6 15,3 10,6 10,4 28,4 18,2 20 Opór hydrauliczny 50/40 kpa 2,47 1,73-6,03 4,2-11,4 7,3 - Poziom hałasu (w odległości 3 m) db(a) Waga urządzenia kg * 400 V na zapytanie 63

64 Sugestie dotyczące montażu / lokalizacji Automatyka Wyłącznik serwisowy lub lub Czujnik temperatury pomieszczeniowej (opcja) Termostat konstrukcyjny 5-stopniowy regulator obrotu 230/400V Termostat pomieszczeniowy lub Termostat z zegarem lub Wodoodporny termostat pomieszczeniowy Termostat pomieszczeniowy V PinTherm Connect Wodoodporny termostat pomieszczeniowy V lub 400V 64

65 Ceny katalogowe Mark TANNER FBA ULTRA URZĄDZENIE - APARAT WENTYLACYJNO-GRZEWCZY TANNER FBA ULTRA, 230V, 90/70-15 C FBA Ultra 623-6H1, moc nominalna 21,4 kw FBA Ultra 723-6H1, moc nominalna 30,7 kw FBA Ultra 823-6H1, moc nominalna 33,9 kw 3417 URZĄDZENIE - APARAT WENTYLACYJNO-GRZEWCZY TANNER FBA ULTRA, 230V, 90/70-15 C NA ZAMÓWIENIE FBA Ultra 633-6H1, moc nominalna 28,3 kw FBA Ultra 733-6H1, moc nominalna 40,8 kw FBA Ultra 833-6H1, moc nominalna 46,2 kw 3552 URZĄDZENIE - APARAT WENTYLACYJNO-GRZEWCZY TANNER FBA ULTRA Z CHŁODZENIEM, 400V, 90/70-15 C / 6/12-32 C FBA-K Ultra 636-6H1, moc nominalna 21,5 / 8,46 kw FBA-K Ultra 736-6H1, moc nominalna 34,8 / 13,6 kw FBA-K Ultra 836-6H1, moc nominalna 46,2 / 18,1 kw 4313 AKCESORIA FBA-600 pierścień dla powietrza nawiewanego z boku FBA-700 pierścień dla powietrza nawiewanego z boku FBA-800 pierścień dla powietrza nawiewanego z boku 335 AKCESORIA - AUTOMATYKA Termostat pomieszczeniowy 230V, (4A) Termostat kontaktowy (4A) Termostat pomieszczeniowy z zegarem (1A) PinTherm Connect - termostat programowalny, 230V (4A) stopniowy regulator obrotów, 230V - 6,0A stopniowy regulator obrotów, 230V - 12A stopniowy regulator obrotów, 230V - 14A stopniowy regulator obrotów, 400V - 2,0A stopniowy regulator obrotów, 400V - 4,0A stopniowy regulator obrotów, 400V - 7,0A Regulator wysoko/nisko/wyłącz, 400V, 7A Wyłącznik serwisowy 230V, dostarczony osobno (4 bieguny) Wyłącznik serwisowy 400V, dostarczony osobno (8 biegunów) Wyłącznik serwisowy 230V, zamontowany (4 bieguny) Wyłącznik serwisowy 400V, zamontowany (8 biegunów) 136 AKCESORIA - MONTAŻ Szczegółowy opis funkcji urządzeń sterowniczych znajduje się w rozdziale automatyka Konsola montażowa dla wersji H

66 TANNER CLA Kompaktowy grzewczo-chłodzący moduł sufitowy Urządzenie Mark TANNER CLA to nagrzewnica powietrza zasilana wodą grzewczą przeznaczona do montażu w suficie podwieszanym. Moduł kompaktowy wyposażony jest w silnik EC. Urządzenie CLA wygląda tak samo jak wewnętrzna część klimatyzatora typu split. Urządzenie wyposażyć można także w specjalnie zaprojektowaną obudowę w kolorze pozwalającym na wykorzystanie urządzenia w pomieszczeniach wymagających zastosowania wysokiej jakości rozwiązań z zakresu architektury wnętrz. Nagrzewnica CLA znajduje zastosowanie np. w salonach sprzedaży, biurach, szatniach i sklepach. Właściwości Nowoczesny design Nie wymaga częstej konserwacji Wydajny, energooszczędny silnik EC Cicha praca Wbudowana zabezpieczona pompa kondensatu Urządzenie dostępne jest w opcji z jednym lub dwoma obiegami wody 66

67 Wymiary TYPE 070/090/094 a Ø Ø b c d e a b c d e = Odpływ kondensatu Ø16 = Ogrzewanie powrót = Chłodzenie powrót = Ogrzewanie nawiew = Chłodzenie nawiew TYPE 150/154 c b e d 100 a Ø Ø

68 Dane techniczne Typ Całkowita moc chłodnicza H - kw (10V) 4,25 6,07 4,82 11,24 8,87 M - kw (6V) 2,98 4,01 3,30 9,77 7,80 L - kw (2V) 1,52 1,89 1,58 6,41 5,33 Odczuwalna moc chłodnicza H - kw (10V) 2,74 4,01 3,16 7,22 5,66 M - kw (6V) 1,93 2,69 2,19 6,29 4,99 L - kw (2V) 1,03 1,28 1,12 4,17 3,43 Preędkość przepływu wody l/h (10V) Spadek ciśnienia kpa 36,9 9,0 16,2 16,7 28,8 Moc grzewcza** H - kw (10V) 5,89 8,16 8,54 14,96 15,38 M - kw (6V) 4,07 5,35 6,03 12,91 13,64 L - kw (2V) 2,10 2,50 3,24 8,32 9,57 Preędkość przepływu wody** l/h (10V) Moc grzewcza** H - kw (10V) 5,45 7,47 7,19 13,20 12,54 M - kw (6V) 3,77 4,90 5,08 11,39 11,12 L - kw (2V) 1,94 2,29 2,73 7,34 7,80 Preędkość przepływu wody** l/h (10V) Spadek ciśnienia kpa 35 8,30 22,1 15,7 43,4 Przepływ powietrza H - m 3 /h (10V) M - m 3 /h (6V) L - m 3 /hs (2V) Poziom hałasu db(a) (10V) Napięcie zasilające V/Ph/Hz /1/50-60 Zużycie energii W (10V) Natężenie A (10V) 0,36 0,42 0,42 0,55 0,55 Przyłącza wody Nr. x 2 x 3/4 F 2 x 3/4 F 2 x 3/4 F 4 x 3/4 F 4 x 3/4 F Waga kg , H = wysokie obroty, M = średnie obroty, L = nieksie obroty Temperatura wody chłodzenie: 7/12 C, T=27, rh=50 * Temperatura wody ogrzewanie: 60/40 C, T=20 ** Temperatura wody ogrzewanie: 50/43 C, T=20 Sugestie dotyczące montażu / lokalizacji Hot 68 water-supplied air heaters - 68

69 Automatyka Wyłącznik serwisowy Wyłącznik serwisowy Wyłącznik serwisowy maks. 4 urządzeń Termostat pomieszczeniowy Ceny Katalogowe Mark TANNER CLA URZĄDZENIE - TANNER CLA KOMPAKTOWE URZĄDZENIE SUFITOWE Z SILNIKIEM EC Kompaktowe urządzenie sufitowe CLA 070 EC - 600x600 mm Kompaktowe urządzenie sufitowe CLA 090 EC - 600x600 mm Kompaktowe urządzenie sufitowe CLA 094 EC - 600x600 mm Kompaktowe urządzenie sufitowe CLA 150 EC x600 mm Kompaktowe urządzenie sufitowe CLA 154 EC x600 mm 3410 AKCESORIA - AUTOMATYKA Termostat pomieszczeniowy z regulacją prędkości Siłownik On-Off (230V) dla zaworu regulacyjnego Siłownik On-Off (24V) dla zaworu regulacyjnego Siłownik On-Off ze stykiem końcowym (230V) dla zaworu regulacyjnego Siłownik On-Off ze stykiem końcowym (24V) dla zaworu regulacyjnego Siłownik modulowany 0-10V dla zaworu regulacyjnego Wyłącznik serwisowy 230V, dostarczony osobno (4 bieguny) 58 Szczegółowy opis funkcji urządzeń sterowniczych znajduje się w rozdziale automatyka AKCESORIA - STEROWANIE PO STRONIE WODY Zawór 2-drogowy 3/4 bez zamontowanego siłownika Zawór 3-drogowy 3/4 bez zamontowanego siłownika Zawór kulowy3/4 zestaw 2 sztuk 84 AKCESORIA - INNE Kolor obudowy RAL

70 LDA SWIRL Kompaktowa nagrzewnica powietrza do zabudowy w suficie systemowym Kompaktowa nagrzewnica wodna, Mark LDA SWIRL została zaprojektowana z myślą o zabudowie w suficie systemowym 600x600. Z uwagi na niewielkie rozmiary urządzenia, jego instalacja jest stosunkowo łatwa i nagrzewnica może być z powodzeniem stosowana w niskich pomieszczeniach. Urządzenie jest także łatwe do zastosowania w aplikacji niezabudowanej. Dzięki modulowanemu wentylatorowi EC, nagrzewnica Mark LDA SWIRL dostępna jest w szerokim wachlarzu mocy grzewczych i wydatków powietrza. Wentylator EC to także gwarancja cichej pracy i energooszczędności urządzenia. Nagrzewnica LDA zaprojektowana jest z myślą o sklepach, biurach i szpitalach. Właściwości: Obudowa malowana proszkowo RAL 9010 (inne kolory dostępne na zapytanie) Łatwa konserwacja Cicha praca Przyjemna w odczuciu dystrubucja powietrza Atrakcyjny wygląd Niskie zużycie energii Sterowanie 0-10V Połączenie zdalne możliwe jest w przypadku zastosowania PinTherm Connect! 70

71 Wymiary F A B C D E F H B H E D C A Dane techniczne Przepływ powietrza Temperatura na wylocie 90/70 T15 Temperatura na wylocie 80/60 T16 Temperatura na wylocie 60/40 T15 Temperatura na wylocie 45/38 T15 Rzut Poziom hałasu m 3 /h W W W W m db(a) LDA 211 LDA 221 LDA 211 LDA 221 LDA 211 LDA 221 LDA 211 LDA , , Przyłącze wody: 1 gwint męski - Opór hydrauliczny T=15 C: 5 kpa - Waga: 13 kg - 1 Faza 230 V Sugestie dotyczące montażu / lokalizacji Powietrze powracające z hali Sufit LDA Sufit Powietrze powracające z hali Zasięg wyrzutu powietrza 0,5 m/s 71

72 Automatyka Wyłącznik serwisowy lub PinTherm Connect Potencjometr Ceny katalogowe Mark LDA SWIRL URZĄDZENIE - LDA SWIRL LDA Swirl 211 nagrzewnica powietrza zasilana wodą grzewczą wyposażona w wentylator EC LDA Swirl 221 nagrzewnica powietrza zasilana wodą grzewczą wyposażona w wentylator EC 1051 AKCESORIA - AUTOMATYKA* PinTherm Connect - termostat programowalny, 230V (4A) Potencjometr 10K z kontaktem włącz/wyłącz IP Wyłącznik serwisowy 230V, dostarczony osobno (4 bieguny) 58 * Na zapytanie Szczegółowy opis funkcji urządzeń sterowniczych znajduje się w rozdziale automatyka 72

73 FAN COIL Wysoki komfort przy niewielkich wymiarach oraz nowoczesny design Urządzenie FANCOIL to zdecentralizowany moduł do zastosowania w systemach niskotemperaturowych i chłodniczych. Urządzenie wyposażone jest w cichy wentylator EC i można je w prosty sposób połączyć z systemem pomp ciepła. Nagrzewnica FANCOIL zużywa ardzo mało wody, dzięki czemu skróceniu ulega czas reakcji. Dzięki temu, możliwa jest pełna kontrola, co stanowi idealne rozwiązanie w przypadku ogrzewania i chłodzenia tymczasowego. Właściwości 8 rozmiarów 2 wersje Obudowa wykonana ze stali galwanizowanej malowanej na kolor RAL 9010 Wymiennik ciepła wykonany z miedzi / aluminium Łatwy do czyszczenia filtr powietrza typu G2 Niezawodny cichy wentylator EC Urządzenie FAN COIL zaprojektowano z myślą o małych przestrzeniach, takich jak biura, sklepy, salony i garaże. 73

74 Wymiary A T A B C Ø / / / /4 C Ø20 80 B Ø Dane techniczne 74 Typ Całkowita moc chłodnicza H - kw (10V) 2,18 3,11 4,57 5,36 2,18 3,11 4,57 5,36 M - kw (6V) 1,44 2,35 3,53 4,05 1,44 2,35 3,53 4,05 L - kw (2V) 0,98 1,24 1,59 1,77 0,98 1,24 1,59 1,77 Odczuwalna moc chłodnicza H - kw (10V) 1,75 2,15 3,02 3,58 1,75 2,15 3,02 3,58 M - kw (6V) 1,35 1,67 2,35 2,84 1,35 1,67 2,35 2,84 L - kw (2V) 0,75 0,89 1,09 1,22 0,75 0,89 1,09 1,22 Preędkość przepływu wody l/h (10V) Spadek ciśnienia kpa 3,7 7,8 12,7 6,9 3,7 7,8 12,7 6,9 Moc grzewcza** H - kw (10V) 3,12 4,24 6,14 7,24 1,07 1,75 2,63 2,72 M - kw (6V) 2,34 3,24 4,71 5,44 0,87 1,41 2,13 2,16 L - kw (2V) 1,30 1,74 2,11 2,41 0,53 0,86 1,13 1,14 Preędkość przepływu wody** l/h (10V) Moc grzewcza** H - kw (10V) 3,26 4,03 5,64 6,68 2,50 3,24 4,54 5,32 M - kw (6V) 2,44 3,08 4,33 5,02 2,03 2,61 3,67 4,22 L - kw (2V) 1,36 1,65 1,94 2,22 1,24 1,60 1,95 2,23 Preędkość przepływu wody** l/h (10V) Spadek ciśnienia kpa 3,2 7,0 11,2 6,3 7,3 13,5 21,2 8,8 Przepływ powietrza H - m 3 /h (10V) M - m 3 /h (6V) L - m 3 /h (2V) Poziom hałasu db(a) (10V) Napięcie zasilające V/Ph/Hz /1/50-60 Zużycie energii W (10V) Natężenie A (10V) 0,28 0,30 0,34 0,37 0,28 0,30 0,34 0,37 Przyłącza wody Nr. x 2 x 1/2 F Waga kg ,5 28, H = wysokie obroty, M = średnie obroty, L = nieksie obroty Temperatura wody chłodzenie: 7/12 C, T=27, rh=50 * Temperatura wody ogrzewanie: 60/40 C, T=20 ** Temperatura wody ogrzewanie: 50/43 C, T=20

75 Automatyka Wyłącznik serwisowy Termostat pomieszczeniowy Ceny Katalogowe Mark FAN COIL URZĄDZENIE - FAN COIL Fan Coil FLE 030 EC Fan Coil FLE 050 EC Fan Coil FLE 070 EC Fan Coil FLE 100 EC Fan Coil FLE 034 EC Fan Coil FLE 054 EC Fan Coil FLE 074 EC Fan Coil FLE 124 EC 1703 AKCESORIA - AUTOMATYKA Termostat pomieszczeniowy z regulacją prędkości 252 Szczegółowy opis funkcji urządzeń sterowniczych znajduje się w rozdziale automatyka 75

76 76

77 EASYAIR Niech zimno i kurz zostaną na zewnątrz Dzięki szerokiemu zakresowi zastosowań, kurtyna powietrza EASYAIR z zasilaniem wodnym lub elektrycznym może być stosowana w pomieszczeniach o różnym przeznaczeniu: sklepach, supermarketach, galeriach handlowych, biurach, szpitalach i obiektach przemysłowych. Kurtynę powietrzną można montować na wysokości do 4,10 metra, jest ona dostępna w wersjach poziomych i pionowych o szerokości od 1,0 do 3,0 m. Na zapytanie posiadamy również kurtyny powietrzne bez nagrzewnicy wodnej lub elektryczne tzw. kurtyny zimne. Zastosowanie trzyrzędowego wymiennika ciepła oznacza, że kurtyna powietrzna Easyair ma dużą sprawność energetyczną. Kurtyna powietrzna zasilana wodą grzewczą może pracować przy parametrach 80/60ºC. Tabela przeliczeniowa może być stosowana dla innych temperatur wody. Stosując zawór trójdrogowy istnieje możliwość utrzymywania stałej temperatury powietrza nawiewnego. Urządzenie EASYAIR zostało zaprojektowane do użytku w pomieszczeniach wystawowych, biurach, galeriach handlowych, magazynach, szpitalach i zakładach produkcyjnych. Właściwości: Przyjazny montaż i eksploatacja Łatwość konserwacji Możliwość ustawienia wylotu powietrza w 5 położeniach. Dostępne w kolorach białym (RAL 9010) i aluminiowym (RAL 9006). Kratka wlotu powietrza z filtrem Opcje dostępne na zapytanie: EASYAIR EC z wymiennikiem DX zima/lato dla ogrzewania i / lub chłodzenia EASYAIR Hybrid: połączenie kurtyny wodnej i elektrycznej Typy EASYAIR S, M i L będą standardowo wyposażone w cichy silnik EC z możliwością regulacji prędkości. W przypadku typu LXX, opcja ta dostępna jest na zapytanie. Zalety: Najwyższa sprawność przy zastosowaniu regulatora prędkości Do 50% zaoszczędzonej energii przy obciążeniu częściowym Możliwość niemal całkowitej regulacji liniowej Długowieczność Cicha praca Zintegrowana elektroniczna ochrona termiczna 77

78 WARNING ONLY OU T WARNING ONLY OUT CONTROL AUXILIAR CONTROL AUXILIAR Wymiary TYP S/M/L Długości A (mm) TYP LXX Długości A (mm) MONTAŻ TYP R-S/M/L 650 Długości A (mm) A A M ZESTAW DO MONTAŻU A 260 Nad sufitem podwieszanym 160 min. 210 max /2 A min max ZESTAW DO MONTAŻU A 260 Mocowanie w suficie podwieszanym /2 A A 700/ / / / Ø9,1 100

79 Dane techniczne Typ Długość Przepływ powietrza Moc grzewcza 80/60 - T 20 C Opór hydrauliczny 80/60 - T 20 C Przyłącze wodne mm m 3 /h kw kpa Połączenie wewnętrzne Napięcie zasilania elementu grzejnego Easyair S z silnikiem AC - Zalecana wysokość montażu (dolna krawędź kurtyny powietrza), maks. 2,4 m Moc grzewcza elektryczna Napięcie zasilania wentyla torów Moc elektryczna Natężenie Poziom hałasu V (50Hz) kw V (50Hz) kw A db(a)* kg S 1000 P ,17 4,68 2 x 3/4 1 ~ 230 0,37 1, S 1500 P ,13 3,24 2 x 3/4 1 ~ 230 0,56 2, S 2000 P ,34 9,00 2 x 3/4 1 ~ 230 0,74 3, S 2500 P ,84 4,32 2 x 3/4 1 ~ 230 0,93 4, S 3000 P ,02 4,30 2 x 3/4 1 ~ 230 1,11 4, S 1000 E ~ 400 3/6/9 1 ~ 230 0,37 1, S 1500 E ~ 400 4/8/12 1 ~ 230 0,56 2, S 2000 E ~ 400 6/12/18 1 ~ 230 0,74 3, S 2500 E ~ 400 6/12/18 1 ~ 230 0,93 4, S 3000 E ~ 400 6/12/18 1 ~ 230 1,11 4, Waga urządzenia Easyair M z silnikiem EC - Zalecana wysokość montażu (dolna krawędź kurtyny powietrza), maks. 2,8 m M 1000 P ,30 5,20 2 x 3/4 1 ~ 230 0,30 2, M 1500 P ,70 3,60 2 x 3/4 1 ~ 230 0,50 3, M 2000 P ,60 10,00 2 x 3/4 1 ~ 230 0,60 4, M 2500 P ,60 4,80 2 x 3/4 1 ~ 230 0,80 5, M 3000 P ,70 5,60 2 x 3/4 1 ~ 230 0,90 7, M 1000 E ~ 400 3/6/9 1 ~ 230 0,30 2, M 1500 E ~ 400 4/8/12 1 ~ 230 0,50 3, M 2000 E ~ 400 6/12/18 1 ~ 230 0,60 4, M 2500 E ~ 400 6/12/18 1 ~ 230 0,80 5, M 3000 E ~ /20/30 1 ~ 230 0,90 7, Easyair L z silnikiem EC - Zalecana wysokość montażu (dolna krawędź kurtyny powietrza), maks. 3,2 m L 1000 P ,50 2,27 2 x 3/4 1 ~ 230 0,50 3, L 1500 P ,60 7,30 2 x 3/4 1 ~ 230 0,60 4, L 2000 P ,50 5,50 2 x 3/4 1 ~ 230 0,90 6, L 2500 P ,60 7,50 2 x 3/4 1 ~ 230 1,10 7, L 3000 P ,00 7,20 2 x 3/4 1 ~ 230 1,20 8, L 1000 E ~ 400 5/10/15 1 ~ 230 0,50 3, L 1500 E ~ 400 7,5/15/22,5 1 ~ 230 0,60 4, L 2000 E ~ /20/30 1 ~ 230 0,90 6, L 2500 E ~ ,7/21,4/32 1 ~ 230 1,10 7, L 3000 E ~ ,7/21,4/32 1 ~ 230 1,20 8, Easyair LXX z silnikiem AC - Zalecana wysokość montażu (dolna krawędź kurtyny powietrza), maks. 4,1 m LXX 1000 P ,10 15,45 2 x 1¼" 1 ~ 230 1,40 6, LXX 1500 P ,00 17,54 2 x 1¼" 1 ~ 230 2,10 9, LXX 2000 P ,80 18,36 2 x 1¼" 1 ~ 230 2,80 12, LXX 2500 P ,30 18,71 2 x 1¼" 1 ~ 230 3,50 15, LXX 3000 P ,00 19,60 2 x 1¼" 1 ~ 230 4,10 18, * Pomiar w odległości 3m. Tabela przeliczeniowa innych temperatur czynnika grzewczego i temperatury pomieszczeniowej. Temperatura C zasilania/powrotu Temperatura pomieszczeniowa +15 C T a Air pomieszczeniowa +18 C T a Air pomieszczeniowa +20 C 100/80 1,56 1,49 1,44 90/70 1,34 1,26 1,22 80/60 1,11 1, /50 0,89 0,82 0,78 60/40 0,67 0,61 0,56 55/35 0,56 0,5 0,45 79

80 Akcesoria sekcje dodatkowe Kabel łączący kurtynę powietrzną ze sterownikiem Zawór trójdrogowy Termostat pomieszczeniowy Kontakt drzwiowy Zestaw śrub montażowych do sufitu Sugestie dotyczące montażu / lokalizacji

81 Automatyka EASYAIR P (kurtyna powietrzna z ogrzewaniem wodnym) Wyłącznik serwisowy (Opcja) Termostat przeciwzamarzaniowy (Opcja) Zawór 3-drogowy (Opcja) Kontakt drzwiowy (Opcja) Wyłącznik serwisowy (Opcja) Termostat przeciwzamarzaniowy(opcja) Zawór 3-drogowy (Opcja) Kontakt drzwiowy (Opcja) BMS GBS BMS GBS Regulator prędkości GTM 11* EASYAIR E (kurtyna powietrzna z ogrzewaniem elektrycznym) Wyłącznik serwisowy (Opcja) Kontakt drzwiowy (Opcja) BMS Regulator prędkości GTM 11E* * Wszystkie kurtyny powietrzne Easyair są standardowo wyposażone w regulator prędkości GTM II(E) 81

82 Ceny katalogowe Mark EASYAIR URZĄDZENIE - KURTYNA POWIETRZNA EASYAIR S Z SILNIKIEM AC - ZALECANA WYSOKOŚĆ MONTAŻU 2,4 M** Easyair S1000 P, moc nominalna 10,17 kw Easyair S1500 P, moc nominalna 14,13 kw Easyair S2000 P, moc nominalna 20,34 kw Easyair S2500 P, moc nominalna 24,84 kw Easyair S3000 P, moc nominalna 26,02 kw Easyair S1000 E, moc nominalna 3 / 6 / 9 kw Easyair S1500 E, moc nominalna 4 / 8 / 12 kw Easyair S2000 E, moc nominalna 6 / 12 / 18 kw Easyair S2500 E, moc nominalna 6 / 12 / 18 kw Easyair S3000 E, moc nominalna 6 / 12 / 18 kw 4675 URZĄDZENIE - KURTYNA POWIETRZNA EASYAIR M Z SILNIKIEM EC - ZALECANA WYSOKOŚĆ MONTAŻU 2,8 M** Easyair M1000 P, moc nominalna 11,3 kw Easyair M1500 P, moc nominalna 15,7 kw Easyair M2000 P, moc nominalna 22,6 kw Easyair M2500 P, moc nominalna 27,6 kw Easyair M3000 P, moc nominalna 29,7 kw Easyair M1000 E, moc nominalna 3 / 6 / 9 kw Easyair M1500 E, moc nominalna 4 / 8 / 12 kw Easyair M2000 E, moc nominalna 6 / 12 / 18 kw Easyair M2500 E, moc nominalna 6 / 12 / 18 kw Easyair M3000 E, moc nominalna 10 / 20 / 30 kw 4952 URZĄDZENIE - KURTYNA POWIETRZNA EASYAIR L Z SILNIKIEM EC - ZALECANA WYSOKOŚĆ MONTAŻU 3,2 M** Easyair L1000 P, moc nominalna 15,5 kw Easyair L1500 P, moc nominalna 22,6 kw Easyair L2000 P, moc nominalna 33,5 kw Easyair L2500 P, moc nominalna 39,6 kw Easyair L3000 P, moc nominalna 34,0 kw Easyair L1000 E, moc nominalna 5 / 10 / 15 kw Easyair L1500 E, moc nominalna 7,5 / 15 / 22,5 kw Easyair L2000 E, moc nominalna 10 / 20 / 30 kw Easyair L2500 E, moc nominalna 10,7 / 21,4 / 32 kw Easyair L3000 E, moc nominalna 10,7 / 21,4 / 32 kw 5757 URZĄDZENIE - KURTYNA POWIETRZNA EASYAIR LX Z SILNIKIEM AC - ZALECANA WYSOKOŚĆ MONTAŻU 4,1 M** Easyair LXX1000 P, moc nominalna 26,1 kw Easyair LXX1500 P, moc nominalna 41,0 kw Easyair LXX2000 P, moc nominalna 55,8 kw Easyair LXX2500 P, moc nominalna 70,3 kw Easyair LXX3000 P, moc nominalna 67,0 kw 8760 Za dodatkową opłatą, kurtyna Easyair LXX dostępna jest także w opcji z silnikiem EC 82

83 URZĄDZENIE - KURTYNA POWIETRZNA DO ZABUDOWY TYP R-S Z SILNIKIEM AC - ZALECANA WYSOKOŚĆ MONTAŻU 2,4 M** Easyair R-S1000 P, moc nominalna 10,17 kw Easyair R-S1500 P, moc nominalna 14,13 kw Easyair R-S2000 P, moc nominalna 20,34 kw Easyair R-S2500 P, moc nominalna 24,84 kw 4297 URZĄDZENIE - KURTYNA POWIETRZNA DO ZABUDOWY TYP R-S Z SILNIKIEM EC - ZALECANA WYSOKOŚĆ MONTAŻU 2,8 M** Easyair R-M1000 P, moc nominalna 11,3 kw Easyair R-M1500 P, moc nominalna 15,7 kw Easyair R-M2000 P, moc nominalna 22,6 kw Easyair R-M2500 P, moc nominalna 27,6 kw 4363 URZĄDZENIE - WPUSZCZANA KURTYNA POWIETRZNA TYP R-S Z SILNIKIEM EC - ZALECANA WYSOKOŚĆ MONTAŻU 3,2 M** Easyair R-L1000 P, moc nominalna 15,5 kw Easyair R-L1500 P, moc nominalna 22,6 kw Easyair R-L2000 P, moc nominalna 33,5 kw Easyair R-L2500 P, moc nominalna 34,0 kw 4681 AKCESORIA ZESTAWY MONTAŻOWE DLA SUFITÓW PODWIESZANYCH Easyair S/M/L zestaw montażowy do montażu nad sufitem podwieszanym, L=1,0m Easyair S/M/L zestaw montażowy do montażu nad sufitem podwieszanym, L=1,5m Easyair S/M/L zestaw montażowy do montażu nad sufitem podwieszanym, L=2,0m Easyair S/M/L zestaw montażowy do montażu nad sufitem podwieszanym, L=2,5m Easyair S/M/L zestaw montażowy do montażu wpuszczanego w sufit podwieszany, L=1,0m Easyair S/M/L zestaw montażowy do montażu wpuszczanego w sufit podwieszany, L=1,5m Easyair S/M/L zestaw montażowy do montażu wpuszczanego w sufit podwieszany, L=2,0m Easyair S/M/L zestaw montażowy do montażu wpuszczanego w sufit podwieszany, L=2,5m Easyair LXX zestaw montażowy do montażu nad sufitem podwieszanym, L=1,0m Easyair LXX zestaw montażowy do montażu nad sufitem podwieszanym, L=1,5m Easyair LXX zestaw montażowy do montażu nad sufitem podwieszanym, L=2,0m Easyair LXX zestaw montażowy do montażu nad sufitem podwieszanym, L=2,5m Easyair LXX zestaw montażowy do montażu wpuszczanego w sufit podwieszany, L=1,0m Easyair LXX zestaw montażowy do montażu wpuszczanego w sufit podwieszany, L=1,5m Easyair LXX zestaw montażowy do montażu wpuszczanego w sufit podwieszany, L=2,0m Easyair LXX zestaw montażowy do montażu wpuszczanego w sufit podwieszany, L=2,5m

84 AKCESORIA - AUTOMATYKA Termostat pomieszczeniowy Termostat przeciwzamarzaniowy, dostarczony osobno Termostat przeciwzamarzaniowy, zamontowany Kontakt drzwiowy, tylko w połączeniu z lub stopniowy regulator obrotu GMT II (kurtyna wodna), obsługujący kontakt drzwiowy, tylko w połączeniu z stopniowy regulator obrotu GTM IIE (kurtyna elektryczna), obsługujący kontakt drzwiowy, tylko w połączeniu z Wyłącznik serwisowy dla typu P (3-bieguny) Wyłącznik serwisowy dla typu E (6-biegunów) (9-15 kw) Wyłącznik serwisowy dla typu E (6-biegunów) (18-22 kw) Wyłącznik serwisowy dla typu E (6-biegunów) (30-32 kw) Kabel sygnałowy 20 m Kabel sygnałowy 50 m Wtyczka dla kabla sygnałowego 12 Szczegółowy opis funkcji urządzeń sterowniczych znajduje się w rozdziale automatyka AKCESORIA - STEROWANIE HYDRAULICZNE Zawór 3-drogowy DN 20 3/ Zawór 3-drogowy DN Zawór 3-drogowy DN / Zawór magnetyczny DN 20 3/ Zawór magnetyczny DN Zawór magnetyczny DN /4 694 AKCESORIA-MONTAŻ Zestaw montażowy M8-4 dla typu 1000/1500/ Zestaw montażowy M8-6 dla typu 2500/ Podstawa do montażu pionowego * Zestaw do montażu pionowego * Kurtyna powietrza pomalowana w kolorze RAL * UWAGA * Na zapytanie ** Wszystkie kurtyny powietrzne Easyair są standardowo wyposażone w regulator prędkości GTM II(E) 84

85 EASYAIR T200 Niech zimno i kurz zostaną na zewnątrz Z myślą o obiektach przemysłowych, firma Mark rozszerzyła swoją ofertę o kurtynę Easyair T200. Ta kurtyna przemysłowa dostępna jest w opcjach z 3, 4 lub 5 wentylatorami, które można łączyć tak, by uzyskać pożądaną długość. Maksymalna wysokość montażu kurtyny wynosi 8 metrów. Kurtyna EASYAIR T200 przenosi ciepłe powietrze skumulowane w górnej części pomieszczenia do niżej położonego obszaru przebywania ludzi. Dzięki temu, przy zastosowaniu tego typu kurtyny, nie jest potrzebne stosowanie dodatkowego źródła ciepła. Rozwiązanie to jest proste i skuteczne! Właściwości Źródło oszczędności Niska cena Brak konieczności konserwacji Regulacja prędkości Niska waga Łatwy montaż Opcja: wersja pionowa Opcja: wersja opalana gazem Opcja: cichy silnik 1~230V EC wyposażony w regulator prędkości obrotu sterowany przy pomocy sygnału 0-10V. Zalety: Najwyższa sprawność przy zastosowaniu regulatora prędkości Do 50% zaoszczędzonej energii przy obciążeniu częściowym Możliwość niemal całkowitej regulacji liniowej Długowieczność Cicha praca Zintegrowana elektroniczna ochrona termiczna 85

86 CONTROL AUXILIAR /2 A WARNING ONLY OU T A Ø9,1 Wymiary Długości A (mm) A 700/ / / / Ø9, Dane techniczne Typ Długość Przepływ powietrza Napięcie zasilania Natężenie Waga urządzenia Zalecana wysokość montażu mm m 3 /h V A kg m Kurtyna T200 wyposażona w 3 wentylatory , Kurtyna T200 wyposażona w 4 wentylatory , Kurtyna T200 wyposażona w 5 wentylatory , Powyższe kurtyny Easyair T200 można łączyć, tak by uzyskać pożądaną długość. Sugestie dotyczące montażu / lokalizacji 86

87 Automatyka lub 5-stopniowy regulator obrotu 400V Regulator wysoko/ nisko/wyłącz Kontakt drzwiowy* (Opcja) Wyłącznik serwisowy * Poza zakresem dostawy Mark Ceny katalogowe Mark EASYAIR T200 URZĄDZENIE - KURTYNA POWIETRZNA PRZEMYSŁOWA EASYAIR T200 ZALECANA WYSOKOŚĆ MONTAŻU 8 M Kurtyna T200 wyposażona w 3 wentylatory. L=2100mm, H=750mm Kurtyna T200 wyposażona w 4 wentylatory. L=3000mm, H=750mm Kurtyna T200 wyposażona w 5 wentylatory. L=3500mm, H=750mm 1920 Powyższe kurtyny Easyair T200 można łączyć, tak by uzyskać pożądaną długość. AKCESORIA - AUTOMATYKA stopniowy regulator obrotów, 400V, 2A stopniowy regulator obrotów, 400V, 4A stopniowy regulator obrotów, 400V, 7A Regulator wysoko/nisko/wyłącz, 400V, 7A Wyłącznik serwisowy 400V, dostarczony osobno (8 biegunów) 73 87

88 OGRZEWANIE PROMIENNIKOWE Przy normalnym układzie ogrzewania, ogrzane powietrze unosi się do góry poza użyteczny obszar. Przy korzystaniu z systemów ogrzewania promiennikowego INFRA, ciepło pozostaje tam, gdzie jest potrzebne. Łatwy sposób ogrzewania hal Mark produkuje rozmaite systemy ogrzewania za pomocą promienników podczerwieni. Układy te pracują z różnymi czynnikami grzewczymi. Mark oferuje liczne bezpośrednio zasilane gazem promienniki rurowe oraz panele promiennikowe zasilane wodą grzewczą. Zasada ogrzewania promiennikowego Istnieje możliwość nagrzewania rur za pomocą czynnika grzewczego, na przykład ciepłej wody lub gorącego powietrza (gazów spalinowych). Czynnik jest w stanie nagrzać rury w takim stopniu, że emitują one ciepło w postaci promieniowania. Ciepło takie można najlepiej porównać ze słońcem. Ciepło promiennikowe jest całkowicie bezpieczne i tworzy bardzo przyjemną atmosferę. W przypadku korzystania z ciepła promiennikowego nie ma konieczności ogrzewania powietrza w pomieszczeniu. Temperatura (powietrza) w pomieszczeniu również pozostaje względnie niska. Przykładowo, gdy temperatura otoczenia wynosi zaledwie 18 stopni, odczuwane jest to jak 20 stopni. Energia grzewcza przekazywana metodą promieniowania, oddziaływuje bezpośrednio na ciała znajdujące się w pomieszczeniu, bez potrzeby używania powietrza jako nośnika energii. Jedną z podstawowych zalet jest to, że zapotrzebowanie na energię zostaje zmniejszone nawet o 10%, a system działa bardzo szybko. Zmniejszenie zapotrzebowania na energię oraz znacznie skrócony czas nagrzewania oznacza możliwość zmniejszenia poboru energii o ok. 40% w porównaniu z konwencjonalnym ogrzewaniem, przy jednoczesnym zapewnieniu pełnego komfortu cieplnego w obiekcie. Ciepło z promiennika zapewnia, że podłoga w hali ma temperaturę wyższą od wymaganej. Korzystanie z ogrzewania promiennikowego oznacza, że pod sufitem nie tworzą się skupiska ciepła, jak to ma miejsce w przypadku konwencjonalnego ogrzewania. Do hali nie jest wdmuchiwane powietrze, więc ludziom nie grożą przeciągi ani unoszący się kurz. Wystarczy choćby pomyśleć o towarach na półkach sklepowych, które w przeszłości zawsze robiły się zakurzone lub halach sportowych, gdzie podczas rozgrywek badmintona trzeba było wyłączać nagrzewnice powietrza. Ogrzewanie promiennikowe nadaje się w szczególności do ogrzewania strefowego, przez co na przykład ogrzewana jest tylko przestrzeń robocza zamiast całego pomieszczenia. Urządzenie nadaje się także dla budynków z niedostateczną izolacją. Zastosowanie Systemy promiennikowe Mark służą do ogrzewania hal sportowych, zakładów produkcyjnych, hangarów lotniczych, pomieszczeń wystawowych, centrów logistycznych i salonów samochodowych.. Zalety ogrzewania promiennikowego są następujące: Krótki czas nagrzewania Wysoka temperatura przy podłodze, w obszarach przebywania ludzi Cicha praca Brak ruchu powietrza Niskie zużycie energii Możliwość ogrzewania strefowego i punktowego Ciepło tylko tam, gdzie jest potrzebne. 88

89 INFRA / INFRA MONO Ciche ciepło tylko tam, gdzie jest potrzebne Promiennik gazowy Mark INFRA to innowacyjne urządzenie mające 75% procentową sprawność radiacyjną. Nowa generacja promienników Mark Infra charakteryzuje się wysoką wydajnością energetyczną i niewielkim zużyciem gazu. Ogrzewanie promiennikowe oparte jest na zasadzie transferu ciepła z cieplejszego ciała stałego do ciała o niższej temperaturze za pośrednictwem energii fali elektromagnetycznej. Ta fala, nie napotykając oporu powietrza, ogrzewa określoną powierzchnię oraz osoby przebywające w pomieszczeniu. Zaraz po wejściu promieniowania podczerwonego w kontakt z ciałem ludzkim, następuje jego przemiana w ciepło. Nie wpływa to bezpośrednio na zmianę temperatury powietrza, natomiast ciepło jest odczuwane przez użytkowników ogrzewanego pomieszczenia. Brak ruchu cząsteczek powietrza daje bardzo wysoki i zarazem przyjemny komfort cieplny. Im silniejsze jest ciepło pochodzące z promieniowania, tym mniejsza jest potrzeba zwiększania temperatury otoczenia dla uzyskania komfortowych warunków w pomieszczeniu. Z tego powodu, ogrzewanie za pomocą systemu Mark INFRA jest dużo bardziej opłacalne, niż w przypadku tradycyjnych systemów grzewczych. Czynnikiem decydującym o najwyższym możliwym poziomie oszczędności energii jest wydajność, jaką daje przemienianie energii początkowej w ciepło pochodzące z promieniowania, tak zwana sprawność radiacyjna. Zalety ogrzewania promiennikowego są następujące: Wysoka sprawność radiacyjna wpływa na bardzo niskie zużycie energii Sprawność radiacyjna do 75% zgodnie z normą EN Równomierne rozprowadzenie ciepła na całej długości promiennika jest wynikiem użycia palnika nadciśnieniowego o długim i stałym płomieniu, w kombinacji z turbulatorami wbudowanymi w promiennik, dzięki czemu powstaje równomierny przepływ ciepła przez rurę. Dostępny w 8 przedziałach mocy grzewczej od 10 do 100 kw Zastosowanie 1-stopniowego lub 2-stopniowego palnika pozwala na dopasowanie mocy i sprawności promiennika do zapotrzebowania na ciepło Dostępny w 7 długościach od 3 do 18 metrów Bardzo skutecznie odbłyskujący reflektor, opcjonalnie podwójna izolacja powietrzna (typ +), ograniczająca straty konwekcyjne do minimum. Promiennik z reflektorem o podwójnej izolacji powietrznej można zoptymalizować pod względem wydajności energetycznej, poprzez zastosowanie urządzenia schładzającego gazy spalinowe (typ ++). Łatwość montażu i konserwacji Połączenie zdalne możliwe jest w przypadku zastosowania PinTherm Infra Connect! 89

90 Wymiary /2 355 ø INFRA S 12S 338 ø80 ø ,5 g 4860 INFRA S 338 ø80 180,5 238 ø /2 355 g S ø80 1/2 355 INFRA S 338 ø80 g ø80 1/2 355 INFRA S 338 ø80 g ø* 1/2 355 INFRA 30-9 / 40-9 / S 338 ø* 195 * 30-9 ø ø100 g /2 355 INFRA S g INFRA MONO S 13S 13S INFRA MONO S 7S punkt zawieszenia

91 Dane techniczne Typ MONO Moc nominalna kw 9,1 12,7 16,3 25,2 27,5 34,4 41,4 45,1 27,5 45,1 Obciążenie nominalne kw 10,0 14,0 18,0 28,0 30,0 38,0 46,0 49,9 30,0 49,9 Sprawność (wartość niższa) % 91 90,7 90,6 90,0 91,7 90,5 90,0 90,3 91,7 90,3 Zużycie gazu G25 (15 C) m 3 /h 1,20 1,70 2,20 3,30 3,60 4,60 5,4 5,90 3,60 5,90 Zużycie gazu G20 (15 C) m 3 /h 1,10 1,50 1,90 2,90 3,20 3,90 4,9 5,30 3,20 5,30 Zużycie gazu G31 (15 C) kg/h 0,79 1,11 1,42 2,12 2,21 2,99 3,72 3,92 2,36 3,92 Zużycie gazu G30 (15 C) kg/h 0,81 1,14 1,46 2,19 2,27 3,08 3,64 4,04 2,43 4,04 Waga urządzenia kg 48 / 65* 66 / 91* 81 / 112* 97 / 136* 132 / 190* 132 / 190* / 244* Moc elektryczna przy U = 230 V W Zalecana wysokść montażu poziomego Zalecana wysokść montażu pod kątem 30 m m Ciśnienie gazu w palniku G25 mbar 16,0 16,0 16,0 16,0 16,0 16,0 16,0 16,0 16,0 16,0 Ciśnienie gazu w palniku G20 mbar 11,0 11,0 11,0 11,5 11,5 11,5 11,5 11,5 12,0 12,0 Ciśnienie gazu w palniku G31 mbar 35,1 35,1 35,1 35,1 35,1 35,1 35,1 35,1 35,1 35,1 Ciśnienie gazu w palniku G30 mbar 27,2 27,2 27,2 27,2 27,2 27,2 27,2 27,2 27,2 27,2 Poziom hałasu (w odległości 5 metrów) db(a) * (-) / (+ / ++) MONO Akcesoria systemy odprowadzenia spalin Zestaw rur prostych 2 Kolano 90 3 Kolano 45 4 System odprowadzenia spalin monokombi ścienne 5 System odprowadzenia spalin monokombi dachowe 6 Przepust dla dachów pochyłych 7 Przepust dachowy 8 Przepust elastyczny 9 Adaptor koncentryczny dla jednorurowego systemu odprowadzenia spalin 91

92 Automatyka Wyłącznik serwisowy Wyłącznik serwisowy Wyłącznik serwisowy Czujnik temperatury i promieniowania tzw. czarna kula lub Termostat pomieszczeniowy PinTherm Infra Connect Wodoodporny promiennik Mark Infra wykonany ze stali nierdzewnej to idealne rozwiązanie, na przykład dla myjni. 92

93 Sterowanie strefą STREFA 1 STREFA 2 STREFA 3 Wyłącznik serwisowy Wyłącznik serwisowy Wyłącznik serwisowy Wyłącznik serwisowy Wyłącznik serwisowy Wyłącznik serwisowy Wyłącznik serwisowy Czujnik temperatury i promieniowania tzw. czarna kula * Wyłącznik serwisowy Czujnik temperatury i promieniowania tzw. czarna kula * Wyłącznik serwisowy Czujnik temperatury i promieniowania tzw. czarna kula * sterowanie strefą Infra * Jeden czujnik czarna kula na jedną strefę 93

94 Ceny katalogowe Mark INFRA / INFRA MONO URZĄDZENIE INFRA, PALNIK 1-STOPNIOWY WŁĄCZ/WYŁĄCZ, REFLEKTOR NIEIZOLOWANY, GAZ NATURALNY GZ-50* INFRA 10-3, moc nominalna 10,0 kw INFRA 15-5, moc nominalna 14,0 kw INFRA 20-6, moc nominalna 18,0 kw INFRA 30-6, moc nominalna 27,0 kw INFRA 30-9, moc nominalna 30,0 kw INFRA 40-9, moc nominalna 38,0 kw INFRA 50-9, moc nominalna 46,0 kw INFRA 50-12, moc nominalna 49,9 kw INFRA MONO 30-12, moc nominalna 30,0 kw INFRA MONO 50-18, moc nominalna 49,9 kw 3233 URZĄDZENIE INFRA, PALNIK 2-STOPNIOWY WYSOKO/NISKO, REFLEKTOR NIEIZOLOWANY, GAZ NATURALNY GZ-50* INFRA 10-3, moc nominalna 10,0 kw INFRA 15-5, moc nominalna 14,0 kw INFRA 20-6, moc nominalna 18,0 kw INFRA 30-6, moc nominalna 27,0 kw INFRA 30-9, moc nominalna 30,0 kw INFRA 40-9, moc nominalna 38,0 kw INFRA 50-9, moc nominalna 46,0 kw INFRA 50-12, moc nominalna 49,9 kw INFRA MONO 30-12, moc nominalna 30,0 kw INFRA MONO 50-18, moc nominalna 49,9 kw 3298 URZĄDZENIE INFRA, PALNIK 1-STOPNIOWY WŁĄCZ/WYŁĄCZ, REFLEKTOR IZOLOWANY, GAZ NATURALNY GZ-50* INFRA 10-3, moc nominalna 10,0 kw INFRA 15-5, moc nominalna 14,0 kw INFRA 20-6, moc nominalna 18,0 kw INFRA 30-6, moc nominalna 27,0 kw INFRA 30-9, moc nominalna 30,0 kw INFRA 40-9, moc nominalna 38,0 kw INFRA 50-9, moc nominalna 46,0 kw INFRA 50-12, moc nominalna 49,9 kw 4230 URZĄDZENIE INFRA, PALNIK 2-STOPNIOWY WYSOKO/NISKO, REFLEKTOR IZOLOWANY, GAZ NATURALNY GZ-50* INFRA 10-3, moc nominalna 10,0 kw INFRA 15-5, moc nominalna 14,0 kw INFRA 20-6, moc nominalna 18,0 kw INFRA 30-6, moc nominalna 27,0 kw INFRA 30-9, moc nominalna 30,0 kw INFRA 40-9, moc nominalna 38,0 kw INFRA 50-9, moc nominalna 46,0 kw INFRA 50-12, moc nominalna 49,9 kw

95 URZĄDZENIE - PROMIENNIK INFRA WYKONANY ZE STALI NIERDZEWNEJ, PALNIK 1-STOPNIOWY WŁĄCZ/WYŁĄCZ, REFLEKTOR NIEIZOLOWANY, GAZ NATURALNY GZ-50*, WODOODPORNA WERSJA ZE STALI NIERDZEWNEJ DLA POMIESZCZEN O WYSOKIEJ WILGOTNOŚCI Promiennik INFRA wykonany ze stali nierdzewnej 10-3, moc nominalna 10,0 kw Promiennik INFRA wykonany ze stali nierdzewnej 15-5, moc nominalna 14,0 kw Promiennik INFRA wykonany ze stali nierdzewnej 20-6, moc nominalna 18,0 kw Promiennik INFRA wykonany ze stali nierdzewnej 30-6, moc nominalna 27,0 kw Promiennik INFRA wykonany ze stali nierdzewnej 30-9, moc nominalna 30,0 kw Promiennik INFRA wykonany ze stali nierdzewnej 40-9, moc nominalna 38,0 kw Promiennik INFRA wykonany ze stali nierdzewnej 50-9, moc nominalna 46,0 kw Promiennik INFRA wykonany ze stali nierdzewnej 50-12, moc nominalna 49,9 kw 7850 URZĄDZENIE - PROMIENNIK INFRA WYKONANY ZE STALI NIERDZEWNEJ, PALNIK 2-STOPNIOWY WYSOKO/NISKO, REFLEKTOR NIEIZOLOWANY, GAZ NATURALNY GZ-50*, WODOODPORNA WERSJA ZE STALI NIERDZEWNEJ DLA POMIESZCZEN O WYSOKIEJ WILGOTNOŚCI Promiennik INFRA wykonany ze stali nierdzewnej 10-3, moc nominalna 10,0 kw Promiennik INFRA wykonany ze stali nierdzewnej 15-5, moc nominalna 14,0 kw Promiennik INFRA wykonany ze stali nierdzewnej 20-6, moc nominalna 18,0 kw Promiennik INFRA wykonany ze stali nierdzewnej 30-6, moc nominalna 27,0 kw Promiennik INFRA wykonany ze stali nierdzewnej 30-9, moc nominalna 30,0 kw Promiennik INFRA wykonany ze stali nierdzewnej 40-9, moc nominalna 38,0 kw Promiennik INFRA wykonany ze stali nierdzewnej 50-9, moc nominalna 46,0 kw Promiennik INFRA wykonany ze stali nierdzewnej 50-12, moc nominalna 49,9 kw 7925 OPAKOWANIE - INFRA - CENY JEDNOSTKOWE INFRA 10-3 / INFRA 20-6 / INFRA 30-9 / INFRA Dostawa obejmuje: 1) karton zawierający palnik, zawiesia, wentylator (VLV) i materiał montażowy. 2) rury promieniujące i pokrywę(y)reflektora specjalnie opakowane. 3) karton zawierający pokrywy końcowe i zawiesia montażowe reflektora w kształcie litery V. AKCESORIA SYSTEMY ODPROWADZENIA SPALIN INFRA 10-3 / 15-5 / 20-6 / 30-6 / 30-9 / MONO System odprowadzenia spalin-monokombi dachowe, ø 80mm, średnica zewnętrzna 130mm System odprowadzenia spalin-monokombi ścienne, ø 80mm, średnica zewnętrzna 130mm Zestaw rur prostych ALU ø 80mm, długość 500 mm Zestaw rur prostych ALU ø 80mm, długość 1000 mm Zestaw kolan 90 ALU, ø 80mm (2 szt) Zestaw kolan 45 ALU, ø 80mm (2 szt) Zestaw redukcyjny 2 x od ø 80 do ø 100 / 2 x od ø 100 do ø Przepust dachowy, tylko w połączeniu z Przepust dachowy samoprzylepny dla dachów wykonanych z plastiku, tylko w połączeniu z Przepust dachowy dla dachów ukośnych 20 do 35, tylko w połączeniu z Uszczelnienie przejścia przez dach Chłodnica spalin D Połączenie elastyczne D INFRA 40-9 / 50-9 / / MONO System odprowadzenia spalin-monokombi dachowe, ø 100mm, średnica zewnętrzna 160mm System odprowadzenia spalin-monokombi ścienne, ø 100mm, średnica zewnętrzna 160mm**** Zestaw rur prostych ALU ø 100mm, długość 500 mm Zestaw rur prostych ALU ø 100mm, długość 1000 mm Zestaw kolan 90 ALU, ø 100mm (2 szt) Zestaw kolan 45 ALU, ø 100mm (2 szt) Zestaw redukcyjny 2 x od ø 100 do ø 130 / 2x od ø 130 do ø Przepust dachowy, tylko w połączeniu z Przepust dachowy samoprzylepny dla dachów wykonanych z plastiku, tylko w połączeniu z Przepust dachowy dla dachów ukośnych 20 do 35, tylko w połączeniu z Uszczelnienie przejścia przez dach Chłodnica spalin D Połączenie elastyczne D

96 Zestaw rur prostych ALU ø 130mm, długość 1000 mm Zestaw kolan 90 ALU, ø 130mm (2 szt) Zestaw kolan 45 ALU, ø 130mm (2 szt) Rozpraszacz spalin ø 130mm 78 AKCESORIA AUTOMATYKA Termostat pomieszczeniowy on/off, I/II i reset 230V (4A) Podstawa termostatu pomieszczeniowego PinTherm Infra Connect termostat programowalny 230V (4A) ** Sterowanie strefą Infra***** Zewnętrzny czujnik temperatury i podczerwienii, tzw. czarna kula dla Czujnik zewnętrzny, tzw. czarna kula RSTF PT1000 dla Wyłącznik serwisowy dostarczany osobno 230V (2 bieguny) Wyłącznik serwisowy dostarczany osobno 230V (4 bieguny)*** 58 Puszki przyłączeniowe na zapytanie. Opis funkcji znajduje się w rozdziale Układy Sterowania. AKCESORIA MONTAŻ Zawiesia ścienne INFRA 10-3 / 15-5 / 20-6 / Zawiesia ścienne INFRA 30-9 / 40-9 / 50-9 / / INFRA MONO Zawiesia ścienne INFRA MONO Zestaw zawiesi - lin stalowych do montażu sufitowego - do belki stropowej. 23 Maksymalna długość liny stalowej to 3 metry Zestaw zawiesi - lin stalowych do montażu sufitowego - do betonowego/drewnianego stropu. 23 Maksymalna długość liny stalowej to 3 metry Zestaw zawiesi - lin stalowych do montażu sufitowego - dla dachu krytego blachodachówką. 23 Maksymalna długość liny stalowej to 3 metry. Osłona przed uderzeniem piłką AKCESORIA Wąż elastyczny 3/4-1/2 119 UWAGI * Ceny urządzeń zasilanych innymi rodzajami gazów dostępne są na zapytanie. * * Należy zamówić także *** Tylko gdy urządzenie pracuje w trybie wysoko/nisko **** Niedostępne dla INFRA MONO ***** Zamów także (jeden na każdą strefę) 96

97 97

98 INFRA-LINE Ciepło tylko tam, gdzie jest potrzebne Urządzenie Mark INFRA LINE daje możliwość ogrzewania bez przepływu powietrza. Ponadto ciepło dociera tylko tam, gdzie jest potrzebne. Krótki czas rozgrzewania i niższa temperatura w pomieszczeniu mogą dać znaczące oszczędności energii. Oszczędności mogą sięgać nawet 40%. Aluminiowy reflektor promieniuje ciepło emitowane w dół. Dzięki połączeniu specjalnego palnika z izolowanymi reflektorami, sprawność układu INFRA LINE przekracza 93%. INFRA LINE charakteryzuje się inną niż w standardowych promiennikach zasadą działania polegającą na dwukrotnej cyrkulacji spalin w układzie rur przed ich odprowadzeniem na zewnątrz. Dzięki modułowej konstrukcji system INFRA LINE oprócz postaci liniowej i kształtu litery U pozwala na inne niestandardowe konfiguracje np. w kształcie litery L. Mark dostarcza urządzenia INFRA LINE o 7 różnych mocach i o długości tym większej, im większa jest moc urządzenia. Urządzenia mogą być wyposażone w palnik włącz/wyłącz lub wysoko/nisko. Istnieje również możliwość instalacji palnika na zewnątrz budynku w obudowie wykonanej z wodoodpornego aluminium (ALMg3). Urządzenie może być stosowane w halach magazynowych, centrach logistycznych, zakładach produkcyjnych, hangarach lotniczych, obiektach sportowych, salonach samochodowych i biurach. Zalety ogrzewania promiennikowego są następujące: Krótki czas nagrzewania Wysoka temperatura przy podłodze, w obszarach przebywania ludzi Cicha praca Brak ruchu powietrza Niskie zużycie energii Możliwość ogrzewania strefowego i punktowego Ciepło tylko tam, gdzie jest potrzebne. 93% sprawności Akcesoria/Opcje: Palnik wysoko-nisko (high-low) Szyny montażowe Kratka do ochrony przed uderzeniem piłką Palnik w wersji zewnętrznej w obudowie wykonanej z aluminium o odporności wody morskiej Połączenie zdalne możliwe jest w przypadku zastosowania PinTherm Infra Connect! 98

99 Wymiary 258 A x 2000 / B x ø ø ø Wymiary układu Infra Line: palnik + moduły proste + moduł końcowy A x 2000 / B x 3000 A = ilość modułów prostych x 2000 B = ilość modułów prostych x 3000 module 2: : Dane techniczne Typ 50/30 70/30 70/36 80/40 90/44 100/ /50 H/L 80/40 TWIN 100/50 TWIN Długość maksymalna m Długość minimalna m Moc nominalna kw ,5 99,5/ Obciążenie nominalne kw 55 74,9 74,9 85,6 97,2 107,5 107,5/74,9 171,2 215 Zużycie gazu GZ50 (15 C) m 3 /h 5,8 7,9 7,9 9,1 10,3 11,4 11,4/7,9 18,2 22,8 Zużycie gazu G31 (15 C) m 3 /h 2,3 3,1 3,1 3,5 1,0 1,1 4,4/3,1 7 2,2 Zużycie gazu G30 (15 C) m 3 /h 1,6 2,3 2,3 2,7 3,0 3,3 3,3/2,3 5,4 6,6 Waga urządzenia kg Moc elektryczna przy U = 230 V kw 0,7 0,7 0,7 0,7 0,7 0,7 0,7 1,4 1,4 Minimalna wysokość montażu m 4,5 4,5 4,5 5,0 5,0 5,0 5,0 5,0 5,0 Poziom hałasu (w odległości 5m) db(a) Infra Line TWIN 5m max. 147m 99

100 Akcesoria systemy odprowadzenia spalin Opcja: palnik na zewnątrz budynku Sugestie dotyczące montażu / lokalizacji Pręt gwintowany (nie wchodzi w skład zestawu) Łańcuchy (nie wchodzą w skład zestawu) Szyna do podwieszenia (opcjonalnie) 100

101 Możliwe układy promiennika TWIN Prosty L Z U Automatyka Wyłącznik serwisowy Czujnik temperatury i promieniowania tzw. czarna kula lub lub Termostat pomieszczeniowy PinTherm Infra Connect Szafa sterownicza SLR 101

102 INFRA HT HT Przyjemne ciepło z dużej wysokości Urządzenie INFRA HT daje możliwość ogrzewania bez przepływu powietrza. Ponadto ciepło dociera tylko tam, gdzie jest potrzebne. Krótki czas rozgrzewania, niższa i obniżona temperatura w pomieszczeniu mogą dać znaczące oszczędności energii. Oszczędności mogą sięgać nawet 40%. Urządzenie INFRA HT korzysta do ogrzewania z otwartego palnika ceramicznego. Emituje on znaczną ilość ciepła na stosunkowo niewielkiej powierzchni. Taka wysoka koncentracja ciepła umożliwia umieszczanie tych urządzeń w wysokich budynkach. Ponieważ urządzenie korzysta z otwartego spalania, należy uwzględnić wentylację pomieszczenia. Pomieszczenie może być wentylowane na przykład za pomocą wentylatora Mark MDV patrz strona 60. Firma Mark dostarcza urządzenia INFRA HT o 9 różnych mocach i o długości tym większej, im większa jest moc urządzenia. Dzięki dużej mocy w połączeniu z łatwym montażem, możliwe zastosowania nagrzewnicy HT są następujące: wysokie i słabo izolowane zakłady produkcyjne, garaże, hale konstrukcyjne, kościoły i magazyny. Zalety ogrzewania promiennikowego są następujące: Krótki czas nagrzewania Wysoka temperatura przy podłodze, w obszarach przebywania ludzi Cicha praca Brak ruchu powietrza Niskie zużycie energii Możliwość ogrzewania strefowego i punktowego Ciepło tylko tam, gdzie jest potrzebne. Wyposażenie standardowe Elektroniczny zapłon i jonizacyjny układ zabezpieczenia płomienia Ceramiczne płyty palnika Reflektor wykonany ze stali nierdzewnej Akcesoria: Palnik wysoko-nisko (high-low) Konsola montażowa sufitowa Konsola montażowa ścienna Termostat z przełącznikiem ściennym Czujnik zewnętrzny temperatury i promieniowania tzw. czarna kula Połączenie zdalne możliwe jest w przypadku zastosowania PinTherm Infra Connect! 102

103 Wymiary e 355 e d a c b a b d c 60 Typ a (mm) b (mm) c (mm) d (mm) e (inch/zoll) Infra HT 4.2 eco /2 Infra HT 6.2 eco /2 Infra HT 8.2 eco /2 Infra HT 10.2 eco /2 Infra HT 12.2 eco /2 Infra HT 16.2 eco /2 Infra HT eco /2 Infra HT eco /2 Infra HT eco /2 Typ a (mm) b (mm) c (mm) d (mm) e (inch/zoll) Infra HT /2 Infra HT /2 Infra HT /2 Infra HT /2 Infra HT /2 Infra HT /2 Infra HT /4 Infra HT /4 Infra HT /4 Dane techniczne Infra HT / Infra HT eco Pole pracy promiennika Obciążenie nominalne GZ50 Moc nominalna GZ50 Obciążenie nominalne G30 Moc nominalna G30 Obciążenie nominalne G31 Moc nominalna G31 m kw kw kw kw kw kw 7,2 6,5 7,0 6,5 7,0 6,5 9,6 8,6 9,3 8,6 9,3 8,6 Układ regulacji gazu n o Zużycie gazu GZ50 (15 C) m 3 /h 0,69 0,91 1,53 1,75 2,12 3,43 3,50 4,24 6,70 Zużycie gazu G30 (15 C) kg/h 0,51 0,68 0,99 1,30 1,58 2,42 2,60 3,16 4,84 Zużycie gazu G31 (15 C) kg/h 0,50 0,67 0,97 1,28 1,55 2,40 2,56 3,10 4,80 Moc elektryczna W Zapłon electronic x x x x x x x x x Zasilanie 230 Volt-50Hz x x x x x x x x x Waga urządzenia HT kg Waga urządzenia HT eco kg Minimalny przepływ powietrza wentylacji w ogrzewanym obszarze wynosi 10 m 3 /h na każdy zainstalowany kw mocy promiennika. 16,1 14,5 13,5 12,5 13,5 12,5 18,3 16,5 17,9 16,5 17,9 16,5 22,2 20,0 21,7 20,0 21,7 20,0 34,4 31,0 33,6 31,0 33,6 31,0 36,6 33,0 35,8 33,0 35,8 33,0 44,4 40,0 43,4 40,0 43,4 40,0 68,8 62,0 67,2 62,0 67,2 62,0 103

104 Sugestie dotyczące montażu / lokalizacji H4 H3 G J E F Zalecana wysokość montażu promienników ceramicznych. (montaż sufitowy) Infra HT / Infra HT eco H4 min-max m 2,5-4,5 3,5-6,0 4,0-6,0 5,0-7,0 6,0-8,0 6,0-10,0 8,0-11,0 9,0-14, G m 4,0 5,0 7,5 8 8,5 9,0 10,0 11,0 12,0 J m 5,5 7,0 8,0 8,5 9,0 10,0 11,0 12,0 13,0 (montaż ścienny pod kątem 45 ) Infra HT / Infra HT eco H3 min - max m 2,5-4,0 2,9-5,5 3,9-6,5 4,5-7,0 4,7-8,5 5,1-10,0 5,1-11,0 5,6-14,0 6,0-15,0 E m 4,0 5,0 7,5 7,8 8,0 8,5 9,0 10,0 12,0 F m 4,5 6,0 8,0 8,5 9,0 10,0 11,0 12,0 14,0 Odległości minimalne (montaż sufitowy) Typ A B D A HT 4.2 1,0 1,0 2,0 HT 6.2 1,0 1,0 2,5 C HT 8.2 1,5 1,5 3,0 HT ,5 1,5 3,5 HT ,5 2,0 4,0 B D HT ,5 2,0 4,5 HT ,0 2,5 5,0 HT ,5 2,5 5,5 HT ,0 2,5 6,0 Odległości minimalne (montaż ścienny pod kątem 45 ) Typ A (m) B (m) C (m) D 45-0 (m) HT 4.2 1,0 0,5 2,0 2,4-3,0 HT 6.2 1,0 0,5 2,0 2,9-3,5 HT 8.2 1,5 0,5 2,5 3,9-4,5 HT ,5 0,5 2,5 4,2-4,8 HT ,5 0,5 2,5 4,7-5,5 HT ,5 0,75 3,0 5,1-6,0 HT ,0 0,75 3,0 5,0-6,2 HT ,5 0,75 3,0 5,6-6,5 HT ,0 1,0 3,5 6,0-7,1 104

105 Automatyka Wyłącznik serwisowy Wyłącznik serwisowy Wyłącznik serwisowy Czujnik temperatury i promieniowania tzw. czarna kula Zewnętrzna wentylacja PinTherm Infra Connect

106 Ceny katalogowe Mark INFRA HT URZĄDZENIE - INFRA HT INFRA HT 4.2, moc nominalna 6,5 kw, wysoko/nisko 1082 INFRA HT 6.2, moc nominalna 8,6 kw, wysoko/nisko 1252 INFRA HT 8.2, moc nominalna 14,5 kw, wysoko/nisko 1366 INFRA HT 10.2, moc nominalna 16,5 kw, wysoko/nisko 1443 INFRA HT 12.2, moc nominalna 20,0 kw, wysoko/nisko 1514 INFRA HT 16.2, moc nominalna 31,0 kw, wysoko/nisko 1744 INFRA HT , moc nominalna 33,0 kw, wysoko/nisko 2394 INFRA HT , moc nominalna 40,0 kw, wysoko/nisko 2579 INFRA HT , moc nominalna 62,0 kw, wysoko/nisko 3192 URZĄDZENIE - INFRA HT ECO INFRA HT 4.2 eco, moc nominalna 6,5 kw, On/Off 951 INFRA HT 6.2 eco, moc nominalna 8,6 kw, On/Off 1060 INFRA HT 8.2 eco, moc nominalna 14,5 kw, On/Off 1147 INFRA HT 10.2 eco, moc nominalna 6,5 kw, On/Off 1235 INFRA HT 12.2 eco, moc nominalna 20,0 kw, On/Off 1283 INFRA HT 16.2 eco, moc nominalna 23,4 kw, On/Off 1514 INFRA HT eco, moc nominalna 33,0 kw, On/Off 2033 INFRA HT eco, moc nominalna 40,0 kw, On/Off 2170 INFRA HT eco, moc nominalna 46,8 kw, On/Off 2678 AKCESORIA AUTOMATYKA PinTherm Infra Connect termostat programpwalny 230V (4A)**** Sterowanie strefą Infra**** Zewnętrzny czujnik temperatury i podczerwienii, tzw. czarna kula dla Czujnik zewnętrzny, tzw. czarna kula RSTF PT1000 dla Wyłącznik serwisowy, dostarczony osobno, 230V (2 bieguny) Wyłącznik serwisowy, dostarczony osobno, 400V (4 bieguny) 58 AKCESORIA MONTAŻ Szczegółowy opis funkcji urządzeń sterowniczych znajduje się w rozdziale automatyka Konsola montażowa ścienna INFRA HT * Konsola montażowa sufitowa INFRA HT Konsola montażowa sufitowa INFRA HT , and AKCESORIA Wąż elastyczny 3/4-1/2 116 Zestaw przebrojeniowy gaz naturalny/propan** 75 UWAGI * Konsole montażowe ścienne dla: INFRA HT , i są niedostępne ** Zestaw przezbrojeniowy musi być zamówiony dla właściwego urządzenia i składa się z: 1 dysza 1 tablica znamionowa 1 instrukcja techniczna *** Należy zastosować tylko w przypadku urządzenia wysoko/nisko (high/low) **** Zamów także ***** Zamów także (jeden na każdą strefę) 106

107 INFRA AQUA DESIGN Przyjemne ciepło i eleganckie wykończenie INFRA AQUA DESIGN to zasilany wodą panel promiennikowy o szerokości od 150 mm do 1500 mm. Panel jest izolowany termicznie od góry (wełna mineralna lub pianka poliuretanowa) redukując promieniowanie w tym kierunku i zwiększając jego sprawność cieplną. Konstrukcja promiennika kieruje maksymalną ilość promieniowania w stronę pola pracy ograniczając straty energii przez konwekcję. INFRA AQUA DESIGN znakomicie nadaje się zarówno do wysokich, jak i niskich pomieszczeń. Panele można wbudować w sufit systemowy. Urządzenie INFRA AQUA DESIGN ma bardzo szeroki zakres zastosowań w budynkach zarówno użyteczności publicznej, jak i przemysłowych. W przypadku stosowania promienników w szpitalach, fabrykach żywności itp.. zaleca się stosowanie izolacji z pianki poliuretanowej PUR, taka forma izolacji jest często wykorzystywana, jeśli panel jest zainstalowany w pomieszczeniach wrażliwych na obecność bakterii. Ogrzewanie za pomocą paneli INFRA AQUA DESIGN oznacza ogrzewanie bez przeciągów, przepływu powietrza i kurzu. Panel może być dostarczany w wersjach o wielu szerokościach i długościach, standardowo w kolorze białym RAL Pozostałe kolory RAL dostępne na zamówienie. Właściwości: Panel aluminiowy o lekkiej konstrukcji i niskiej masie Przyjazne w montażu i eksploatacji Estetyczny, całkowicie płaski panel Większa ilość ciepła w porównaniu z panelami stalowymi Skuteczna izolacja dzięki zastosowaniu wełny mineralnej lub pianki poliuretanowej Dostępne są specjalne konstrukcje z wentylacją. Standardowy kolor RAL 9010, pozostałe kolory RAL na zamówienie 8 typów standardowych, szerokość maksymalna 1500 mm Izolacja 40 mm z wełny mineralnej Dostarczany w długościach do 6 metrów, długość maksymalna 45m Modułowa konstrukcja szeroki zakres zastosowań Możliwe zastosowanie galwanizowanych elementów rozprowadzających i rur w przypadku użytkowania w wilgotnych pomieszczeniach Wysoka wydajność cieplna zmierzona zgodnie z normą EN14037 Certyfikat EN Odporne na uderzenie piłką zgodnie z normą DIN dl3 Izolacja z waty szklanej (opcjonalnie poliuretan) Panele akustyczne (na zapytanie) Więcej informacji znajdą Państwo w instrukcji technicznej dostępnej na naszej stronie internetowej pod adresem 107

108 Wymiary C C / x 1,5 mm Typ Szerokość = A w mm B/C w mm Punkty podwieszenia (6m) 3x2 3x2 3x2 3x2 3x2 3x2 3x3 3x3 Liczba rur Dane techniczne = Panel aluminiowy 2 = Rura stalowa 3 = Kolektor 4 = Przyłącze zasilania/powrotu 5 = Profil montażowy z połączeniem M8 6 = Materiał izolacyjny Typ Moc grzewcza 15ºC (zasilanie 90/70 C) temperatura pomieszczeniowa 15 C W/m Pojemność układu wodnego kg/m 1,47 1,96 2,45 2,94 3,43 3,92 4,41 4,90 Waga panelu GLW (wypełniony wodą) Waga panelu PUR (wypełniony wodą) Waga kolektora GLW/PUR (wypełniony wodą) * Produkt niedostępny w opcji z izolacją PUR GLW izolacja z wełny mineralnej PUR izolacja z pianki poliuretanowej kg/m 6,24 8,49 10,55 12,82 14,67 16,73 18,79 20,85 kg/m 6,87 9,44 11,74 15,42 16,35 18,66 * * kg/m 1,55 2,13 2,70 3,28 3,86 4,44 5,01 5,58 108

109 PANELE PROMIENNIKOWE TYPU do Moc grzewcza promienników W/m1 zgodnie z normą EN K KOLEKTORY TYPU do Moc grzewcza 2 kolektorów W/m1 zgodnie z normą EN K K = średnia temperatura wody temperatura pomieszczeniowa. Wartości dla przepływu masowego 0,04 litra na sekundę przez każdą rurę. Akcesoria sekcje dodatkowe Minimalna wartość masowego natężenia przepływu w kg/h w odniesieniu do jednej rury Zależność pomiędzy minimalną wartością masowego natężenia przepływu a temperaturą wody powrotnej Temperatura wody powrotnej C 109

110 INFRA AQUA ECO Ekonomiczne ogrzewanie za pomocą lekkiego panelu INFRA AQUA ECO to panel promiennikowy wykorzystujący zasadę promieniowania słonecznego. Dzięki wysokiej wydajności ciepła (zmierzona według normy EN 14037), panele INFRA AQUA ECO gwarantują uzyskanie wysokiego komfortu cieplnego w krótkim czasie. Krótki czas reakcji wynika z niewielkiej bezwładności cieplnej i małej zawartości wody. Dzięki modułowej strukturze panel stanowi znakomite rozwiązanie do niemal każdego pomieszczenia. Moduły można łączyć ze sobą w dowolny sposób na długość i szerokość - tworząc jeden panel. Panele są dostarczane fabrycznie w standardowej długości wynoszącej 4 i 6 metróworaz szerokościach od 305 do 1300 mm. Pojedyncze panele można ze sobą łączyć przy użyciu połączeń zaciskowych. Dzięki niewielkiej masie i szerokości, panel jest b a r d z o ł a t w y w m o n t a ż u i i n s t a l a c j i. K r ó t k i czas montażu oznacza możliwość zmniejszenia związanych z tym kosztów instalacji. Panel jest standardowo dostarczany w kolorze białym RAL Pozostałe kolory RAL są dostępne na zamówienie. Urządzenie INFRA AQUA ECO ma bardzo szeroki zakres zastosowań w budynkach zarówno użyteczności publicznej, jak i przemysłowych. Właściwości Łatwy montaż / podwieszanie Niewielka masa Przyjazne w montażu i eksploatacji Łączenie za pomocą połączeń zaciskowych Modułowa konstrukcja szeroki zakres zastosowań (opcja) Krótki czas reakcji Wysoka wydajność cieplna zmierzona zgodnie z normą EN14037 Estetyczna, smukła konstrukcja dzięki zastosowaniu 15-milimetrowych rur Certyfikat EN Odporne na uderzenie piłką zgodnie z normą DIN dl3 Możliwość sterowania przy użyciu sterownika PinTherm Infra Connect i czujnika zewnętrznego, tzw. czarnej kuli. Więcej informacji znajdą Państwo w instrukcji technicznej dostępnej na naszej stronie internetowej pod adresem 110

111 Wymiary 180 TYP a a 302 ø15 TYP TYP TYP INFRA AQUA ECO Typ 1 Typ 2 Typ 3 Typ 4 Odległość pomiędzy rurami (a) mm Zewnętrzna średnica rury mm Szerokość promiennika mm Liczba punktów podwieszenia w każdej osi szt Masa robocza z napełnioną wodą i izolacją (4 m) kg 12,4 24,8 37,2 50 Masa robocza z napełnioną wodą i izolacją (6 m) kg 18, ,5 74 maks. temperatura pracy: 120 C maks. ciśnienie robocze: 8 bar * Odległość pomiędzy punktami podwieszenia Dane techniczne = Panel stalowy 2 = Rura stalowa 3 = Kolektor 4 = Przyłącze zasilania/powrotu 1 5 = Zestaw montażowy 6 = Połączenie zaciskowe 7 = Materiał izolacyjny (dostarczane oddzielnie) 8 = Punkt do odpowietrzania ½ (odpowietrznik nie jest objęty zakresem dostawy Mark) 9 = Pokrywa (dostarczane oddzielnie) 111

112 Współczynnik Współczynnik K Typ 1 Typ 2 Typ 3 Typ 4 K Typ 1 Typ 2 Typ 3 Typ Moc grzewcza promienników W/m 1 zgodnie z normą EN Moc grzewcza 2 kolektorów W/m 1 zgodnie z normą EN Minimalny przepływ w kg / h na rurę Relacja między minimalnym przepływem masy a temperaturą powrotu Temperatura powrotu C

113 ECOFAN W42-W82-W142 Łatwy w użyciu, umożliwiający oszczędzanie do 30% zużywanego gazu Firma Mark Climate Technology zaleca stosowanie destratyfikatora ECOFAN z każdą nagrzewnicą powietrza. Połączenie tych produktów daje optymalny komfort i dobre rozprowadzanie ciepła w pomieszczeniu. Wiadomo, że ciepłe powietrze unosi się w górę, co oznacza, że nagrzewnica potrzebuje więcej czasu na nagrzanie pomieszczenia. Sterowany termostatem destratyfikator ECOFAN przenosi koc ciepłego powietrza spod sufitu do obszaru, w którym przebywają ludzie. Dzięki temu pomieszczenie nagrzewa się szybciej, a zużycie gazu w niektórych przypadkach można obniżyć nawet o 30%. Destratyfikator ECOFAN jest dostępny w wersjach o różnych wartościach przepływu powietrza, od do m³/h. Urządzenie jest standardowo wyposażone w wyłącznik serwisowy i w termostat pomieszczeniowy o odwróconym działaniu, załączający wentylator, gdy w obszarze pod sufitem robi się gorąco. Urządzenie dostępne jest także w wersji ATEX / EEX: II 2 G Ex e T1, T2, T3 lub T4. Destratyfikator ECOFAN można stosować w halach produkcyjnych, magazynowych i centrach logistycznych. Firma Mark udziela standardowo pełną2- letnią gwarancję na urządzenie. Właściwości urządzenia Mark ECOFAN Powłoka aluminiowo-cynkowa Wbudowany termostat pomieszczeniowy 4-kierunkowy konfuzor nawiewu pionowego Niewielka ilość czynności konserwacyjnych EEX / ATEX na zapytanie Destratyfikator ECOFAN także dostępny jest w opcji z cichym silnikiem EC wyposażonym w regulator prędkości obrotu. Zalety: Bardzo wysoka sprawność przy zastosowaniu regulatora prędkości Do 50% zaoszczędzonej energii przy obciążeniu częściowym Możliwość niemal całkowitej regulacji liniowej Długowieczność Cicha praca Wymiennik ze stali nierdzewnej (opcja) Obudowa ze stali nierdzewnej (opcja) Zintegrowana elektroniczna ochrona termiczna Połączenie zdalne możliwe jest w przypadku zastosowania PinTherm Connect! 113

114 Wymiary Typ W42 W82 W142 A B C D A D C B Sugestie dotyczące montażu / lokalizacji A A Hmax A-A Typ W42 W82 W142 Przepływ powietrza m 3 /h Moc elektryczna wentylatorem AC Moc elektryczna wentylatorem EC Natężenie wentylatorem AC Natężenie wentylatorem EC Obroty silnika wentylatorem AC Obroty silnika wentylatorem EC W W A 0,65 1,7 2,5 A 1,0 2,2 2,7 min l min l Klasa ochrony silnika lp Napięcie zasilające (50Hz) V 1~230 1~230 1~230 Poziom hałasu db(a) Waga urządzenia kg Wysokość montażu m * Powierzchnia na 1 wentylator w * Z konfuzorem nawiewu Dane techniczne m Automatyka Wentylatorem AC Wentylatorem EC lub lub 0-10V BMS 5-stopniowy regulator obrotu PinTherm Connect Potencjometr

115 Ceny katalogowe Mark ECOFAN W42-W82-W142 URZĄDZENIE - ECOFAN SERIA -W- MODEL RECYRKULACYJNY ECOFAN W42, wyposażony w wyłącznik serwisowy, wydajność powietrza m 3 /h ECOFAN W82, wyposażony w wyłącznik serwisowy, wydajność powietrza m 3 /h ECOFAN W142, wyposażony w wyłącznik serwisowy, wydajność powietrza m 3 /h 986 URZĄDZENIE - ECOFAN SERIA -W- MODEL RECYRKULACYJNY Z WENTYLATOREM EC ECOFAN W42 z wentylatorem EC, wyposażony w wyłącznik serwisowy, m3/h ECOFAN W82 z wentylatorem EC, wyposażony w wyłącznik serwisowy, m3/h ECOFAN W142 z wentylatorem EC, wyposażony w wyłącznik serwisowy, m3/h 1629 AKCESORIA Konfuzor nawiewu dla typu W AKCESORIA-AUTOMATYKA stopniowy regulator obrotów, 230V - 6,0A, dla Ecofan W42-W82* stopniowy regulator obrotów, 230V - 12A, dla Ecofan W42-W82* stopniowy regulator obrotów, 230V - 14A, dla Ecofan W42-W82* stopniowy regulator obrotów, 230V - 6,0A, dla Ecofan W142* stopniowy regulator obrotów, 230V - 12A, dla Ecofan W142* stopniowy regulator obrotów, 230V - 14A, dla Ecofan W142* PinTherm Connect termostat programowalny (230V)(4A) Potencjometr 10K z kontaktem włącz/wyłącz IP54 94 Szczegółowy opis funkcji urządzeń sterowniczych znajduje się w rozdziale automatyka AKCESORIA - MONTAŻ Zestaw montażowy dla W42, W82 i W szt. łańcucha o długości 550 mm i 8 szt. 55 karabińczyków (5x50mm) Karabińczyki 1 AKCESORIA- KOLORY ** Opis Cena ECOFAN W42 dostarczony w kolorze Akcesoria ECOFAN W42 dostarczone w kolorze 1 do 3 sztuk (za sztukę) 110 Akcesoria ECOFAN W42 dostarczone w kolorze 4 do 10 sztuk (za sztukę) 95 Akcesoria ECOFAN W42 dostarczone w kolorze 10 sztuk lub więcej (za sztukę) 70 ECOFAN W82 dostarczony w kolorze Akcesoria ECOFAN W82 dostarczone w kolorze 1 do 3 sztuk (za sztukę) 120 Akcesoria ECOFAN W82 dostarczone w kolorze 4 do 10 sztuk (za sztukę) 105 Akcesoria ECOFAN W82 dostarczone w kolorze 10 sztuk lub więcej (za sztukę) 75 ECOFAN W142 dostarczony w kolorze Akcesoria ECOFAN W142 dostarczone w kolorze 1 do 3 sztuk (za sztukę) 130 Akcesoria ECOFAN W142 dostarczone w kolorze 4 do 10 sztuk (za sztukę) 115 Akcesoria ECOFAN W142 dostarczone w kolorze 10 sztuk lub więcej (za sztukę) 80 UWAGI * Natężenie W42 0,65A/230V, Natężenie W82 1,7A/230V, Natężenie W142 2,5A/230V. ** Ceny obowiązują tylko dla standardowych kolorów RAL dostarczanych przez MARK: 3002 czerwony, 1028 żółty, 6010 zielony, 7016 szary, 8014 brązowy, 9001 beżowy biały, 5009 niebieski, 2009 pomarańczowy, 1019 beżowy. 115

116 ECOFAN P Cichy i nie wymagający konserwacji wentylator sufitowy Wentylator ECOFAN P nadaje się szczególnie do lepszego rozprowadzania gorącego powietrza w pomieszczeniu. Uzyskanie lepszego rozprowadzania powietrza pozwala obniżyć rachunki za ogrzewanie. Wentylator ECOFAN P120 jest standardowo wyposażony e 3-stopniowy regulator prędkości obrotu. Wentylator ECOFAN P140 dostarczany jest bez regulatora prędkości obrotu.jako opcja może zostać dostarczony termostat pomieszczeniowy o odwróconym działaniu załączający urządzenie automatycznie, jeśli temperatura pod sufitem wzrośnie. Urządzenie może być stosowane w fabrykach, szkołach, kościołach, sklepach i biurach. Właściwości urządzenia Mark ECOFAN P Duży przepływ powietrza Dostarczany standardowo w kolorze RAL Niski poziom hałasu Skuteczność Wymiary P120 P140 A mm B mm A B 116

117 Dane techniczne Liczba wentylatorów Liczba wentylatorów na 1000 m 2 : 12 Powierzchnia na 1 wentylator w m 2 : 83 Typ P120 P140 Przepływ powietrza m 3 /h Moc elektryczna W Natężenie A Obroty silnika min l ø Średnica wentylatora mm Napięcie zasilające (50 Hz) V ~230 Waga urządzenia kg 4,4 9,5 Maksymalna wysokość montażu m Automatyka Wyłącznik serwisowy Wyłącznik serwisowy Wyłącznik serwisowy 5-stopniowy regulator obrotu Ceny katalogowe ECOFAN P URZĄDZENIE- ECOFAN P WENTYLATOR SUFITOWY ECOFAN P120, Włączając 3 stopniowy regulator obrotów, Wydajność powietrza m³/h ECOFAN P140, Wydajność powietrza m³/h 218 AKCESORIA - AUTOMATYKA Termostat pomieszczeniowy (4A) Wyłącznik serwisowy, dostarczony osobno, 230 Volt (2 bieguny) stopniowy regulator, 230V - 6,0A* 273 UWAGI Szczegółowy opis funkcji urządzeń sterowniczych znajduje się w rozdziale automatyka * Możliwość podłączenia więcej niż jednego urządzenia do regulatora obrotów. 117

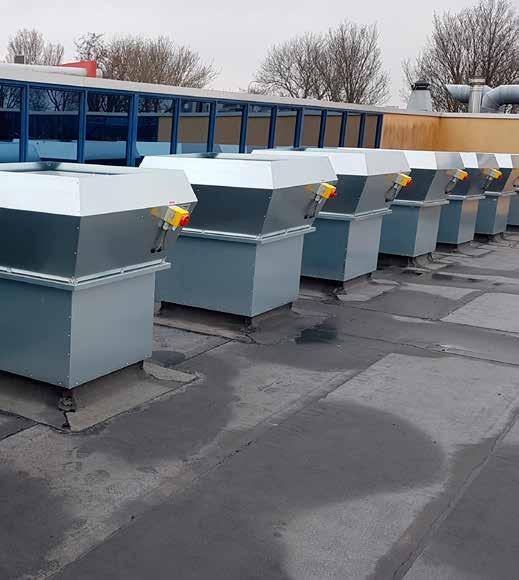

118 MDV BLUE Zrównoważona i efektywna ekstrakcja powietrza Wentylator dachowy MDV BLUE, którego zadaniem jest ekstrakcja powietrza z wnętrza budynku, łączy w sobie wszystkie najnowsze osiągnięcia w dziedzinie usprawniania wentylatorów, włączając w to technologię opartą na wysoce wydajnym wentylatorze EC. Zapewnia to unikalne połączenie bardzo niskiego zużycia energii elektrycznej z doskonałą wydajnością. Wentylator dachowy MDV BLUE dostępny jest w różnych rozmiarach i w różnych opcjach wydatku powietrza, od 300 m³/h do m³/h. Urządzenie wyposażone jest w wentylator promieniowy, a jego obudowa wykonana jest z blachy Sendzimira. Właściwości urządzenia Mark MDV BLUE Dogodna cena Technologia oparta na wentylatorze EC Niezawodność Wysoka wydajność Zgodność z normą EU 1253/2014 (Ekoprojekt) Zakres wydatku powietrza od 300 m³/h do m³/h Dostępność urządzenia w wersjach z wentylatorem AC lub EC Łatwość konserwacji Wysoka odporność na działanie związków chemicznych Możliwość całkowitej integracji z systemem BMS Opcja Obudowa wykonana z aluminium AlMg3 o odporności wody morskiej Sterowanie w oparciu o: ciśnienie stałe, 0-10V, obecność ludzi w pomieszczeniu, CO2, wilgotność i temperaturę. Połączenie zdalne możliwe jest w przypadku zastosowania PinTherm Connect! Wentylator MDV BLUE znajduje zastosowanie fabrykach, spawalniach, biurach i supermarketach. Firma Mark udziela standardowo 2-letniej gwarancji na urządzenie. +7dB[A] * -10dB[A] 2m 5m 10m 118

119 Wymiary A B z x m ød F E b øk 12 C b 12 Typ A B C D E F b z x m øk MDV Blue x ø9 20 MDV Blue x ø9 20 MDV Blue x ø12 20 MDV Blue x ø12 20 MDV Blue x ø12 20 MDV Blue x ø12 20 MDV Blue x ø12 20 MDV Blue x ø12 20 Poniższe wymiary odnoszą się zarówno do MDV Blue AC jak i do MDV Blue EC. Dane techniczne MDV Blue AC Napięcie (50Hz) V Nominalny przepływ powietrza m 3 /s 0,56 0,72 0,95 1,69 2,10 3,11 3,88 Nominalny pobór mocy kw 0,22 0,37 0,58 1,1 1,45 2,5 3,9 Nominalna wartość SFP W/m 3 /s Nominalna prędkość powietrza m/s 12,04 13,82 13,55 19,70 20,07 23,80 24,03 Nominalne ciśnienie Pa Sprawność statyczna wentylatora % 26,16 36,16 26,53 27,96 16,60 28,11 21,89 Poziom hałasu (5m)* db(a) Maksymalny przepływ powietrza m 3 /h Natężenie prądu I max A 1,1 1,85 2,6 5,2 5,0 8,2 11,5 Waga kg Klasa ochrony IP MDV Blue EC Napięcie (50Hz) V Nominalny przepływ powietrza m 3 /s 0,25 0,56 0,84 1,16 1,61 2,50 3,05 3,89 Nominalny pobór mocy kw 0,07 0,15 0,31 0,26 0,32 0,82 1,50 1,40 Nominalna wartość SFP W/m 3 /s Nominalna prędkość powietrza m/s 6,69 13,37 15,95 16,73 18,73 23,77 23,38 24,03 Nominalne ciśnienie Pa Sprawność statyczna wentylatora % 26,0 38,2 61,3 52,7 60,4 43,1 57,4 49,2 Poziom hałasu (5m)* db(a) Maksymalny przepływ powietrza m 3 /h Natężenie prądu I max A 1,4 2,2 2,2 3,0 2,2 4,0 3,7 4,2 Waga kg Klasa ochrony IP Sprawność termiczna: Nie dotyczy HRS: Brak Kategoria: NRVU Temperatury pracy: -20 / +60 ºC 119

120 Akcesoria sekcje dodatkowe A B C E 1 D F N ØM O N ØM A K C E 5 D G N ØM O N ØM C R S E 9 V 1 Podstawa dachowa 2 Podstawa dachowa z zaworem samozamykającym się 3 Podstawa dachowa z okrągłym otworem montażowym 4 Podstawa dachowa z zaworem samozamykającym się i okrągłym otworem montażowym 5 Podstawa dachowa z tłumikiem hałasu* 6 Podstawa dachowa z tłumikiem hałasu i zaworem samozamykającym się 7 Podstawa dachowa z tłumikiem hałasu i okrągłym otworem montażowym 8 Podstawa dachowa z tłumikiem hałasu, zaworem samozamykającym się i okrągłym otworem montażowym 9 Regulowana (0-30º) podstawa dachowa * Tłumik dostarczany jest także osobno, cena na zapytanie. 120

121 Wymiary (mm) znajdują się na stronie 120 Type A B C D E F G K M N O R S V 225/ M / M M M / M Maskownica (kg) Type 225/ / /630 Podstawa dachowa 6,3 8,4 9,9 10,9 13,7 Podstawa dachowa z zaworem samozamykającym się 7,6 10,4 12,5 13,8 18,2 Podstawa dachowa z okrągłym otworem montażowym 7,8 10,4 12,7 14,0 18,1 Podstawa dachowa z zaworem samozamykającym się i okrągłym otworem montażowym 8,4 11,0 14,2 15,8 21,1 Podstawa dachowa z tłumikiem hałasu 19,6 29,2 33,1 37,4 46,6 Podstawa dachowa z tłumikiem hałasu i zaworem samozamykającym się 20,8 31,1 35,7 40,3 51,2 Podstawa dachowa z tłumikiem hałasu i okrągłym otworem montażowym 21,1 31,2 35,8 40,6 51 Podstawa dachowa z tłumikiem hałasu, zaworem samozamykającym się i okrągłym otworem montażowym 21,7 32,3 37,4 42,3 54,1 Regulowana (0-30º) podstawa dachowa 6, ,

122 Sugestie dotyczące montażu / lokalizacji MDV z podstawą tłumiącą MDV w aplikacji umożliwiającej podłączenie do kanału AC czy EC? AC EC Znaczenie Prąd zmienny Elektronicznie komutowany (zmienny) Sprawność Ogólnie niższa, niż w przypadku EC Wyższa, zwłaszcza przy obciążeniu częściowym Zmienna prędkość Potrzebne dodatkowe wyposażenie* Zintegrowana Sterowanie Dodatkowe urządzenia zewnętrzne 0-10 V i zazwyczaj modbus Koszty eksploatacji Wyższe Niższe Koszty inwestycyjne Niższe Wyższe Zgodny z EU1253? Tak, pod warunkiem zamontowania falownika Tak * Kontrola prędkości przy pomocy transformatora, falownika i przełącznika bezstopniowego. 122

123 Automatyka MDV Blue AC Wyłącznik serwisowy Wyłącznik serwisowy Wyłącznik serwisowy 5-stopniowy regulator obrotu Czujnik obecności Czujnik temperatury (IP54) (IP20) Czujnik CO Czujnik wilgotności lub BMS lub lub PinTherm Connect Termostat pomieszczeniowy Regulator Modbus Możliwe kombinacje: Czujnik obecności & czujnik temperatury Czujnik obecności & czujnik CO 2 Czujnik obecności & czujnik wilgotności MDV Blue EC Wyłącznik serwisowy Wyłącznik serwisowy Wyłącznik serwisowy maks. 8 urządzeń Czujnik obecności Czujnik temperatury (IP54) (IP20) Czujnik CO Czujnik wilgotności Czujnik ciśnienia lub lub lub PinTherm Connect Regulator ciśnienia (230V) (400V) Potencjometr Regulator Modbus Możliwe kombinacje: Czujnik obecności & czujnik temperatury Czujnik obecności & czujnik CO 2 Czujnik obecności & czujnik wilgotności 123

124 Ceny katalogowe Mark MDV Blue URZĄDZENIE - WENTYLATOR DACHOWY MDV BLUE AC Kod Opis Cena MDV Blue AC 311 L1, Wentylator dachowy, 230V 857 MDV Blue AC 355 L1, Wentylator dachowy, 230V 919 MDV Blue AC 400 L1, Wentylator dachowy, 230V 996 MDV Blue AC 450 L1, Wentylator dachowy, 230V 1307 MDV Blue AC 500 L3, Wentylator dachowy, 400V 1600 MDV Blue AC 560 L3, Wentylator dachowy, 400V 1664 MDV Blue AC 630 L3, Wentylator dachowy, 400V 2056 URZĄDZENIE - WENTYLATOR DACHOWY MDV BLUE EC Kod Opis Cena MDV Blue EC 225, Wentylator dachowy, 230V 715 MDV Blue EC 311, Wentylator dachowy, 230V 1062 MDV Blue EC 355, Wentylator dachowy, 230V 1203 MDV Blue EC 400, Wentylator dachowy, 230V 1600 MDV Blue EC 450, Wentylator dachowy, 230V 1755 MDV Blue EC 500, Wentylator dachowy, 400V 2180 MDV Blue EC 560, Wentylator dachowy, 400V 2314 MDV Blue EC 630, Wentylator dachowy, 400V 2430 AKCESORIA 124 Kod Opis Cena Posadowienie dachowe MDV 225/ Posadowienie dachowe MDV 355 / Posadowienie dachowe MDV Posadowienie dachowe MDV Posadowienie dachowe MDV 560 / Podstawa dachowa z zaworem samozamykającym się MDV 225/311 Podstawa dachowa z zaworem samozamykającym się MDV 355/400 Podstawa dachowa z zaworem samozamykającym się MDV 450 Podstawa dachowa z zaworem samozamykającym się MDV 500 Podstawa dachowa z zaworem samozamykającym się MDV 560/ Podstawa dachowa z okrągłym otworem montażowym MDV 225/311 Podstawa dachowa z okrągłym otworem montażowym MDV 355/400 Podstawa dachowa z okrągłym otworem montażowym MDV 450 Podstawa dachowa z okrągłym otworem montażowym MDV 500 Podstawa dachowa z okrągłym otworem montażowym MDV 560/ Podstawa dachowa z zaworem samozamykającym się i okrągłym otworem montażowym MDV 225/311 Podstawa dachowa z zaworem samozamykającym się i okrągłym otworem montażowym MDV 355/400 Podstawa dachowa z zaworem samozamykającym się i okrągłym otworem montażowym MDV 450 Podstawa dachowa z zaworem samozamykającym się i okrągłym otworem montażowym MDV 500 Podstawa dachowa z zaworem samozamykającym się i okrągłym otworem montażowym MDV 560/ Podstawa dachowa z tłumikiem hałasu MDV 225/311 Podstawa dachowa z tłumikiem hałasu MDV 355/400 Podstawa dachowa z tłumikiem hałasu MDV 450 Podstawa dachowa z tłumikiem hałasu MDV 500 Podstawa dachowa z tłumikiem hałasu MDV 560/ Podstawa dachowa z tłumikiem hałasu i zaworem samozamykającym się MDV 225/311 Podstawa dachowa z tłumikiem hałasu i zaworem samozamykającym się MDV 355/400 Podstawa dachowa z tłumikiem hałasu i zaworem samozamykającym się MDV 450 Podstawa dachowa z tłumikiem hałasu i zaworem samozamykającym się MDV 500 Podstawa dachowa z tłumikiem hałasu i zaworem samozamykającym się MDV 560/ Podstawa dachowa z tłumikiem hałasu i okrągłym otworem montażowym MDV 225/311 Podstawa dachowa z tłumikiem hałasu i okrągłym otworem montażowym MDV 355/400 Podstawa dachowa z tłumikiem hałasu i okrągłym otworem montażowym MDV 450 Podstawa dachowa z tłumikiem hałasu i okrągłym otworem montażowym MDV 500 Podstawa dachowa z tłumikiem hałasu i okrągłym otworem montażowym MDV 560/

125 Podstawa dachowa z tłumikiem hałasu, zaworem samozamykającym się i 610 okrągłym otworem montażowym MDV 225/ Podstawa dachowa z tłumikiem hałasu, zaworem samozamykającym się i 720 okrągłym otworem montażowym MDV 355/ Podstawa dachowa z tłumikiem hałasu, zaworem samozamykającym się i 850 okrągłym otworem montażowym MDV Podstawa dachowa z tłumikiem hałasu, zaworem samozamykającym się i 906 okrągłym otworem montażowym MDV Podstawa dachowa z tłumikiem hałasu, zaworem samozamykającym się i 975 okrągłym otworem montażowym MDV 560/ Pokrywa redukująca hałas MDV 225/ Pokrywa redukująca hałas MDV 355 / Pokrywa redukująca hałas MDV 450 / Pokrywa redukująca hałas MDV 560 / Regulowana (0-30º) podstawa dachowa dla wentylatora MDV 225/ Regulowana (0-30º) podstawa dachowa dla wentylatora MDV 355/ Regulowana (0-30º) podstawa dachowa dla wentylatora MDV Regulowana (0-30º) podstawa dachowa dla wentylatora MDV Regulowana (0-20º) podstawa dachowa dla wentylatora MDV 560/ AKCESORIA - AUTOMATYKA stopniowy regulator obrotów, 400V - 2,0A stopniowy regulator obrotów, 400V - 4,0A stopniowy regulator obrotów, 400V - 7,0A stopniowy regulator obrotów, 230V - 6,0A stopniowy regulator obrotów, 230V - 12,0A stopniowy regulator obrotów, 230V - 14,0A PinTherm Connect termostat programowalny (230V)(4A) Regulator prędkości obrotu LT6 0-10V dla MDV Blue AC Multi Controller E Regulator 230V Czujnik temperatury IP Czujnik temperatury IP Czujnik CO Czujnik wilgotności Czujnik obecności Potencjometr 10K z kontaktem włącz/wyłącz IP Czujnik ciśnienia Regulator ciśnienia 230V Regulator ciśnienia 400V Wyłącznik serwisowy 230V, dostarczony osobno (4 bieguny) Wyłącznik serwisowy 400V, dostarczony osobno (8 biegunów) Wyłącznik serwisowy 230V, zamontowany (4 bieguny) Wyłącznik serwisowy 400V, zamontowany (8 biegunów) 136 Szczegółowy opis funkcji urządzeń sterowniczych znajduje się w rozdziale automatyka 125

126 TANNER MDC Uniwersalny aparat wentylacyjno-grzewczy z wentylatorem odśrodkowym TANNER MDC to aparat wentylacyjnogrzewczy zasilany wodą grzewczą przystosowany do nadmuchu poziomego i pionowego. Urządzenie jest wyposażone w wentylator odśrodkowy dużej mocy, co oznacza, że nadaje się do wielu zastosowań. Firma Mark oferuje bardzo szeroką gamę akcesoriów do urządzenia TANNER MDC umożliwiających jej dopasowanie do wielu zastosowań. Aparat wentylacyjno-grzewczy w połączeniu z czerpnią świeżego powietrza, komorą mieszania i sekcją filtrów może służyć do: wtłaczania powietrza zewnętrznego, mieszania z powietrzem recyrkulacyjnym i filtracji. Dzięki zastosowaniu wentylatora odśrodkowego urządzenie posiada spręż dyspozycyjny do 420Pa, urządzenie można wykorzystać do nadmuchu powietrza poprzez rozbudowany system kanałów i nawiewników. Urządzenie TANNER MDC zostało zaprojektowane do stosowania w pomieszczeniach wystawowych, szatniach, na korytarzach biurowych, salonach samochodowych, magazynach i halach produkcyjnych. Właściwości Obudowa wykonana z blachy alucynk Miedziany wymiennik ciepła z lamelami aluminiowymi Duża wszechstronność ze względu na rozbudowane opcje konfigurowania Dostępne w wersji 230 V lub 400 V Opcja Modulowany wentylator osiowy EC. Zalety silników: Najwyższa sprawność przy sterowaniu prędkością Do 50% oszczędności energii przy częściowym obciążeniu Niemal kompletna możliwość sterowania liniowego Długowieczność Niski poziom hałasu Wbudowane elektroniczne zabezpieczenie przed przegrzaniem Połączenie zdalne możliwe jest w przypadku zastosowania PinTherm Connect! 126

127 Wymiary T A B C D mm mm mm mm kw kw A B C D kw kw Dane techniczne Typ Przepływ powietrza minimum Przepływ powietrza maksimum Spręż dyspozycyjny maksimum Poziom hałasu (w odległości 5m) m 3 /h m 3 /h <7.800 <8.800 <9.300 Pa db(a) Napięcie zasilające (50Hz) V 1~230V 1~230V 1~230V 3~400V+N 3~400V+N 3~400V+N 3~400V+N Silnik kw 0,42 0,55 0,75 1,1 1,5 2,2 3 Natężenie A 3,1 6,7 7,0 2,8 3,7 5 6,9 Moc grzewcza została podana w tabelach urządzenia Tanner MDA na stronach 105/106 OZNACZENIE TYPU MDC Rozmiar: 100, 200, 300, 400 Wymiennik ciepła: liczba rzędów: 2, 3, 4 Typ 400: 3: Silnik 3~400V / 50Hz Typ : 1: Silnik 1~230V / 50Hz 3-prędkości typ: : 1400 min 1 typ: : 1000 min 1 127

128 Akcesoria sekcje dodatkowe 350 Typ A B C D E F G H Typ I K L N R S T U Pozycja a Opis Żaluzje pionowe 4-kierunkowy pionowy konfuzor nawiewu 4-kierunkowy poziomy konfuzor nawiewu Konfuzor nawiewu Komora mieszania z dwoma przepustnicami (krótka) Komora mieszania Przepustnica powietrza świeżego lub recyrkulacyjnego Sekcja filtrów (EU 3) Połączenie elastyczne Profil narożny Siatka ochronna Siatka ochronna Czerpnia ścienna < 50% powietrza świeżego Czerpnia ścienna >50-100% powietrza świeżego Element pośredni dla pozycji 13, przejście ścienne Pusta sekcja 120 mm Czerpnia dachowa, aluminiowa Pokrywa komory mieszania Przepustnica - ochronna silnika Pusta sekcja 240 mm Przepustnica indukcyjna 128

129 Sugestie dotyczące montażu / lokalizacji 100% 50% MDC 230V Automatyka Wyłącznik serwisowy MDC Typ 100/200/300 1~230V Szafa sterownicza silnika 3-stopniowy przełącznik Termostat pomieszczeniowy Termostat konstrukcyjny PinTherm Connect Czujnik temperatury pomieszczeniowej (opcja) (1 lub 4) Termostat 3-stopniowy przełącznik lub lub lub BMS Wyłącznik serwisowy MDC Typ 400 3~400V Szafa sterownicza silnika Termostat pomieszczeniowy Termostat konstrukcyjny PinTherm Connect Czujnik temperatury pomieszczeniowej (opcja) (1 lub 4) lub lub lub BMS 129

130 AIRSTREAM Urządzenie do odzysku ciepła w wersji plug and play Coraz większą wagę przywiązuje się do jakości powietrza jakim oddychamy wewnątrz budynków. Nierzadko, jedyną metodą sprostania tym wymaganiom jest zastosowanie wentylacji złożonej. Wiąże się to z olbrzymimi stratami energii powodowanymi zastosowaniem standardowych urządzeń. Szukając sposobu na walkę z utratą energii, Mark poszerzył gamę swoich produktów o urządzenie do odzysku ciepła, AIRSTREAM. Sprawność urządzenia sięga 90%. Oznacza to, że 90% wydalanej energii zasila pobór świeżego powietrza. Tak wysoka sprawność oznacza, że, w wielu przypadkach, ogrzewanie wtórne nie jest już konieczne. Urządzenie do odzysku ciepła, AIRSTREAM, dostępne jest w dwóch wersjach instalacji: wewnętrznej i zewnętrznej. AIRSTREAM CFX wyposażony jest w certyfikowany przeciwprądowy wymiennik ciepła o wysokiej sprawności wyposażony w przepustnicę typu bypass. AIRSTREAM HWX to z kolei urządzenie wyposażone w odporny na korozję, obrotowy wymiennik ciepła. AIRSTREAM znajduje zastosowanie, między innymi w: biurach, szkołach, fabrykach i szatniach. Specyfikacja Mark AIRSTREAM Sprawność > 90% Wydatek powietrza od 600 do m³/h Przyjazna dla środowiska płyta warstwowa o grubości 45mm z pianki Obudowa zewnętrzna wykonana ze stali galwanizowanej pokrytej warstwą farby w kolorze RAL 9002 (biało - szary) Obudowa wewnętrzna wykonana z blachy Sendzimira o zwiększonej odporności na korozję Konstrukcja obudowy złożona z profili aluminiowych zapobiega powstawaniu mostków termicznych Jednolite połączenie obudów zewnętrznej i wewnętrznej przy pomocy gumowej uszczelki (higienicznej) Możliwość wysokiego sprężu Usuwalne drzwi Aplikacja zewnętrzna i wewnętrzna Niski poziom hałasu Wersja Plug & Play Dostawa zmontowanego urządzenia Szeroki wybór typów konstrukcji, tak standardowych, jak i dostępnych na zapytanie Wentylatory odśrodkowe wyposażone w energooszczędne silniki w aplikacji EC Certyfikat Eurovent i RLT Richtlinie-01 Opcje dodatkowe: Nagrzewnica początkowa i wtórna: elektryczna, gazowa, wodna, 2 w 1 Chłodnica Pompa ciepła Chłodzenie pośrednie adiabatyczne Więcej informacji znajdą Państwo w instrukcji technicznej dostępnej na naszej stronie internetowej pod adresem CERTIFICATION N : AIRSTREAM 130

131 Wymiary Airstream CFX* B E A1 E Airstream CFX z przepustnicą powietrza zewnętrznego i przepustnica powrotna * B E A4 E D D F F F F C C F F F F A2 A2 A5 A5 A3 A6 T A1 A2 A3 A4 A5 A6 B C D E F * Opcja zmiany przepływu powietrza A1 A2 A3 A4 A5 A6 Airstream CFX Airstream CFX z nagrzewnicą wtórną lub chłodnicą Airstream CFX z nagrzewnicą wtórną i chłodnicą Airstream CFX z przepustnicą powietrza zewnętrznego Airstream CFX z przepustnicą powietrza zewnętrznego, nagrzewnicą wtórną lub chłodnicą Airstream CFX z przepustnicą powietrza zewnętrznego, nagrzewnicą wtórną i chłodnicą Opcje: Pompa ciepła 131

132 Airstream HWX* Airstream HWX z przepustnicą powietrza zewnętrznego* B E A1 E B E A4 E D D D F F F F F C C C F F F F F A2 A2 A5 A5 A3 A6 Airstream HWX z przepustnicą powietrza zewnętrznego i przepustnica recyrkulacyjna* C F F B E A7 E F F A1 A2 A3 Airstream HWX Airstream HWX z nagrzewnicą wtórną lub chłodnicą Airstream HWX z nagrzewnicą wtórną i chłodnicą D A8 A8 A4 A5 A6 Airstream HWX z przepustnicą powietrza zewnętrznego Airstream HWX z przepustnicą powietrza zewnętrznego, nagrzewnicą wtórną lub chłodnicą Airstream HWX z przepustnicą powietrza zewnętrznego, nagrzewnicą wtórną i chłodnicą A9 A7 A8 A9 Airstream HWX z przepustnicą powietrza zewnętrznego i przepustnica recyrkulacyjna Airstream HWX z przepustnicą powietrza zewnętrznego, przepustnica recyrkulacyjna, nagrzewnicą wtórną lub chłodnicą Airstream HWX z przepustnicą powietrza zewnętrznego, przepustnica recyrkulacyjna, nagrzewnicą wtórną i chłodnicą T A1 A2 A3 A4 A5 A6 A7 A8 A9 B C D E F * Opcja zmiany przepływu powietrza 132

133 Dane techniczne AIRSTREAM CFX Maksymalna wydajność powietrza Maksymalny spręż dyspozycyjny m 3 /h Pa Sprawność % Maksymalny pobór prądu przez jedno urządzenie A 3,6 4,7 4,7 7,9 7,9 7,9 7,7 11,4 16,7 15,6 22,5 33,2 Masa urządzenia przy L = A1 kg Masa urządzenia przy L = A2 kg Masa urządzenia przy L = A3 kg Masa urządzenia przy L = A4 kg Masa urządzenia przy L = A5 kg Masa urządzenia przy L = A6 kg Napięcie zasilające (50Hz) V 1~230 1~230 1~230 3~400+N 3~400+N 3~400+N 3~400+N 3~400+N 3~400+N 3~400+N 3~400+N 3~400+N AIRSTREAM HWX Maksymalna wydajność powietrza Maksymalny spręż dyspozycyjny m 3 /h Pa Sprawność temperaturowa % 82,4 83,7 81, ,3 80,2 83, ,4 Sprawność wilgotności % 88,8 90,9 87,7 86,4 88,6 85, ,3 81,9 Maksymalny pobór prądu przez jedno urządzenie A 5,0 8,5 8,5 17,2 17, ,9 34,4 29,1 Masa urządzenia przy L = A1 kg Masa urządzenia przy L = A2 kg Masa urządzenia przy L = A3 kg Masa urządzenia przy L = A4 kg Masa urządzenia przy L = A5 kg Masa urządzenia przy L = A6 kg Masa urządzenia przy L = A7 kg Masa urządzenia przy L = A8 kg Masa urządzenia przy L = A9 kg Napięcie zasilające (50Hz) V 1~230 3~400+N 3~400+N 3~400+N 3~400+N 3~400+N 3~400+N 3~400+N 3~400+N 133

134 Akcesoria - sekcje dodatkowe Dostępne są następujące opcje wyposażenia urządzenia Airstream: Zintegrowane przepustnice powietrza: zewnętrznego, wywiewanego i recyrkulacyjnego. Zintegrowana nagrzewnica wstępna i wtórna (elektryczna lub wodna), układ przełączania, zintegrowana chłodnica (woda lodowa lub DX). Sugestie dotyczące montażu / lokalizacji Wersja wewnętrzna Wersja zewnętrzna Mark Airstream Urządzenie Mark Airstream wyposażone jest prefabrykowane panele o grubości 45 mm. Właściwości mechaniczne obudowy zostały przetestowane zgodnie z EN Sztywność: Klasa D1 - Szczelność: Klasa L1 - Przewodność cieplna: Klasa T2 - Mostki termiczne: Klasa TB2 Wentylatory centrali wyposażone są w energooszczędne silniki wykonane zgodnie z najnowszą technologią. Zalety technologii EC. Zalety silników: - Najwyższa sprawność przy sterowaniu prędkością - Do 50% oszczędności energii przy częściowym obciążeniu - Niemal kompletna możliwość sterowania liniowego - Długowieczność - Niski poziom hałasu - Wbudowane elektroniczne zabezpieczenie przed przegrzaniem 134

135 Automatyka Urządzenie Mark AIRSTREAM wyposażone jest w sterowniki CPI / OJ. Ten system sterowania pozwala na zarządzanie działaniem całego urządzenia. W systemie sterowania zawarte są, między innymi: ochrona przed zamarzaniem przeciwprądowego wymiennika ciepła, sterowanie przepustnicą bypass, a także sterowanie pracą wentylatorów. Ten system sterowania jest wyjątkowo prosty w obsłudze: poprzez dostęp do laptopa / komputera, można sterować całym urządzeniem przy pomocy zestawu sterowania zdalnego. Do pracy z laptopem / komputerem, nie jest potrzebne dodatkowe oprogramowanie. Wszystko, czego potrzebujesz, by uzyskać dostęp, to połączenie z siecią Internet Explorer. Dzięki różnym poziomom uprawnień i dostępu, struktura menu jest przejrzysta i intuicyjna. Wydatkiem powietrza sterować można w oparciu o poziom CO2, jakość powietrza, straty ciśnień lub wilgotność. Każde urządzenie wyposażone jest w bezpieczniki i posiada kompletne okablowanie wewnętrzne łączące komponenty z wyłącznikiem końcowym. Zawór 3-drogowy stanowi opcję sterowania chłodnicą, nagrzewnicą lub baterią naprzemienną ze zwalnianą pompą. Oczywiście, możliwości jest dużo więcej, będzie nam niezmiernie miło przedstawić je Państwu podczas przygotowywania doboru. Wyłącznik Isolator switch serwisowy Web, Modbus & BACnet lub or Touch PilotUser Interface Pressure Czujnik ciśnienia sensor Filter Kontrola protection filtra + + pomiar Pressure ciśnienia log Lon Moduł module Lon CO2 Czujnik sensor CO 2 Termostat Room pomieszczeniowy sensor 135

136 136

137 ERV Sufitowe urządzenie do odzysku ciepła Urządzenie Mark ERV stanowi idealne rozwiązanie łączące zalety energooszczędnej wentylacji i zapewnienia komfortu powietrza w pomieszczeniu. Urządzenie wyposażone jest w wysokosprawny przeciwprądowy wymiennik ciepła o sprawności odzysku sięgającej 75-86%. W praktyce oznacza to, że 75-86% wydalanej energii zasila pobór świeżego powietrza. Tak wysoka sprawność oznacza, że, w wielu przypadkach, ogrzewanie wtórne nie jest już konieczne. Urządzenie ERV można stosować w biurach, salonach sprzedaży, apartamentowcach i szkołach. Właściwości Wysoka wydajność zapewniająca optymalny komfort Wymiana ciepła i wolgoci Energooszczędny silnik BLDC z 10 prędkościami Innowacyjny przeciwprądowy wymiennik ciepła HR Niska waga Aplikacja wewnętrzna Automatyczny bypass z inteligentną regulacją w oparciu o temperaturę zewnętrzną Sterowanie plug & play, opcjonalna funkcja regulacji poziomu CO 2 i wilgotności, sterowanie zdalne, dostępne sterowanie Modbus/BMS* Zgodność z normą ErP 2018! * Typ 500 i

138 H H H1 H1 Wymiary Typ L L1 W W1 W2 H H1 C G N ERV ø 194 ERV ø 242 ERV *650 ERV 500 L W N Access door Electrical control box C W2 Exhaust air Return air W1 Fresh air Supply air L1 G ERV 1000 L W N Access door Electrical control box C W2 Exhaust air Return air W1 Fresh air Supply air L1 G ERV 2000 C L C W Access door Electrical control box H1 H Access door Electrical control box W2 Exhaust air Return air W1 Fresh air Supply air L1 G 138

139 Dane techniczne Typ Przepływ powietrza m3/h Spręż dyspozycyjny Pa Sprawność chłodnicza % Sprawność grzewcza % Sprawność temperaturowa % Poziom hałasu db(a) Napięcie zasilające V Moc W Waga kg ERV 500 ERV 1000 ERV 2000 SPRĘŻ DYSPOZYCYJNY (Pa) PRZEPŁYW POWIETRZA (m 3 /h) Ceny katalogowe Mark ERV URZĄDZENIE - ERV SUFITOWE URZĄDZENIE DO ODZYSKU CIEPŁA* ERV 500 sufitowe urządzenie do odzysku ciepła ERV 1000 sufitowe urządzenie do odzysku ciepła ERV 2000 sufitowe urządzenie do odzysku ciepła 7091 AKCESORIA - AUTOMATYKA Interfejs użytkownika z panelem dotykowym* Czujnik CO Czujnik pomieszczeniowy wilgotności 95 * wszystkie urządzenia do odzysku ciepła ERV są standardowo dostarczane z dotykowym interfejsem użytkownika oraz kablem przesyłowym (5 metrów). 139

140 AHU System central sekcyjnych Mark AHU to typoszereg central sekcyjnych dopasowanych do specyficznych potrzeb użytkownika i mających wiele zastosowań. W zależności od potrzeb, urządzenia wyposażone są w moduły grzewcze: baterię wodną, moduły bezpośrednio zasilane gazem lub olejem. Oprócz funkcji wentylacyjno-grzewczej centrale spełniają także funkcje odzysku ciepła i chłodzenia. Centrale są przystosowane do pracy zarówno wewnątrz jak i na zewnątrz pomieszczeń. Obudowa central sekcyjnych wykonana jest z aluminium odporności wody morskiej (AlMg3) Korzyścią z takiego rozwiązania jest niższa masa i wyższa trwałość. Centrale wentylacyjne Mark są urządzeniami zaawansowanymi technologicznie i mogą być dostosowane do potrzeb indywidualnych klienta. Właściwości Przepływ powietrza do m 3 /h Korzystne w zakupie i eksploatacji Możliwość wbudowania energooszczędnych modułów gazowych (G+) Modułowa konstrukcja Łatwość konserwacji i montażu Długi okres eksploatacji Elastyczne i uniwersalne Sprawdzona konstrukcja Możliwość indywidualnych rozwiązań w zakresie materiałów konstrukcyjnych Kompletne systemy sterowania Niska waga 140

141 Wymiary Typ central AHU Maksymalny przepływ powietrza AHU m 3 /h 975 x 975 Wymiary (szerokość x wysokość) AHU m 3 /h 975 x 1280 AHU m 3 /h 1280 x 1280 AHU m 3 /h 1530 x 1280 AHU m 3 /h 1890 x 1280 AHU m 3 /h 2195 x 1530 AHU m 3 /h 2195 x 2195 AHU m 3 /h 2508 x 2195 AHU m 3 /h 3120 x 3120 Projekty na zapytanie > m 3 /h Konstrukcja Urządzenie o konstrukcji modułowej. Konstrukcja ramowa z zamkniętych aluminiowych profili rurowych. Poszczególne moduły obudów są montowane na różne sposoby, w rzędzie - (jeden za drugim) albo jeden nad drugim. Profile nośne są połączone ze sobą za pomocą plastikowych łączników kątowych, tworząc stabilną konstrukcję ramy. Modułowa konstrukcja Sąsiadujące ze sobą sekcje central można szybko i łatwo zmontować dzięki przemyślanemu systemowi. Niemal zawsze moduły są dostarczane wstępnie zmontowane. Poszczególne moduły są dopasowane do siebie, dlatego są szczelne. Aluminiowe panele z podwójnymi ściankami są montowane w ramie w sposób zapewniający szczelność. Sekcja centrująca w narożniku modułu zapewnia prawidłowy montaż kolejnego modułu. Szczegóły techniczne Drzwi inspekcyjne są wyposażone w regulowane, bezobsługowe zawiasy (regulowane na wysokość i na boki). Zawiasy lub, jeśli to wymagane, zaczepy paneli, są montowane na zewnątrz centrali. Zapobiega to tworzeniu się zanieczyszczeń we wnętrzu urządzenia. Drzwi inspekcyjne centrali są wyposażone w zamki sprężynowe. Szczelność drzwi względem obudowy jest zapewniona dzięki specjalnemu profilowi gumowemu. 141

142 Izolacja dźwiękowa i termiczna Izolacja akustyczna panelu (ISO 717-1:1996) Redukcja hałasu stanowi istotny czynnik do uwzględnienia podczas projektowania centrali wentylacyjno-grzewczo-klimatyzacyjnej. W związku z tym, zdecydowaliśmy się używać izolowanego panelu o odporności wody morskiej wyposażonego w izolację z wełny mineralnej o grubości 25 lub 40 mm. Zapewnia to również doskonałą izolację termiczną. Dużo uwagi poświęcono gładkiemu wykończeniu wnętrza urządzenia, co ułatwia jego czyszczenie. Izolacja akustyczna: patrz tabela. Izolacja akustyczna R Częstotliwość Optymalna moc wentylatora Sercem centrali wentylacyjnej jest wentylator. Mark dobiera najbardziej odpowiedni wentylator do wymaganego zastosowania. W zależności od zastosowania możliwe jest użycie wentylatora z łopatami zakrzywionymi do przodu lub do tyłu lub wentylatora ze swobodnym przepływem powietrza. Wentylator i silnik są umieszczone na ramie. Rama jest posadowiona w obudowie na amortyzatorach. Możliwe jest monitorowanie przepływu powietrza typu delta P. 142

143 Sekcja filtrów Aby zapewnić właściwą jakość powietrza, firma Mark oferuje szeroki wybór filtrów. Zwraca się przy tym należytą uwagę na uszczelnienie ram i samych filtrów. Filtry powinno się wymieniać od środka, od strony powietrza zanieczyszczonego. Dostępne są następujące opcje filtrów: filtr panelowy filtr workowy krótki, filtr workowy długi, filtr wysokotemperaturowy. Filtry specjalne są dostępne na zamówienie. Możliwe jest monitorowanie stopnia zabrudzenia filtrów (delta P) Sekcje ogrzewania B Centrale AHU można wyposażyć w różne moduły grzewcze: A A Bateria wodna B Moduł gazowy kondensacyjny (modulacja 5:1, sprawność 106 %) C Moduł grzewczy z zewnętrznym palnikiem olejowym lub gazowym D Moduł gazowy z palnikiem typu MAKE-UP AIR, możliwy do zastosowania tylko przy kontrolowanym wyciągu powietrza wlotowego. (modulacja 20:1) C D Zalety: Moduły grzewcze zasilane bezpośrednio gazem lub olejem: Brak pośredniego źródła ciepła Brak strat ciepła przy zatrzymaniu układu Szeroki zakres mocy grzewczej Wysoka sprawność Precyzyjne sterowanie temperaturą nawiewu i pomieszczeniową Centrala AHU może być dostarczona w postaci od razu przygotowanej do uruchomienia tzw. plug & play 143

144 Baterie wodne Bateria zasilana wodą grzewczą jest standardowo wykonana z miedzi i aluminium. Połączenia wymiennika ciepła mogą być montowane wewnątrz lub na zewnątrz. Opcje: Galwanizowanie zanurzeniowe na gorąco Powłoka antykorozyjna Para, olej termiczny Zabezpieczenie przeciwzamarzaniowe Moduł gazowy kondensacyjny z palnikiem modulowanym Zakres modulacji palnika 4:1/7:1 Sprawność 106 % Zamknięta komora spalania Elektroniczny zapłon palnika głównego Moduł przystosowany jest do montażu w dowolnych centralach wentylacyjno-grzewczych. Typ Obciążenie nominalne kw 14,5 24,5 34, , , Sprawność przy obciążeniu 100% Sprawność przy obciążeniu minimalnym Zakres modulacji palnika Minimalny przepływ powietrza Maksymalny przepływ powietrza* * Większy przepływ powietrza przy zastosowaniu by-pass. ** Na zapytanie % 94,1 93,9 95,7 94,8 94,2 94,3 94,2 95,1 94,8 93,6 94,8 93,6 95,1 94,8 93,6 % 104,4 106,1 107,3 107,3 107,4 106,2 106,3 107,9 107,0 107,3 107,0 107,3 107,9 107,0 107,3 +/- 3:1 4:1 4:1 5:1 5:1 7:1 6:1 7:1 4:1 5:1 4:1 5:1 7:1 4:1 5:1 m 3 /h ** ** ** ** ** m 3 /h ** ** ** ** ** 144

145 Moduł grzewczy z zewnętrznym palnikiem gazowym Moduł gazowy bezpośrednio zasilany gazem wbudowany w centralę wentylacyjno-grzewczą Palnik: Gazowy Komora spalania: Stal nierdzewna AISI 321 Stal chromowa (AISI 409) dla TYPU 335/400 Wymiennik ciepła: Stal nierdzewna AISI 304 Typ Moc nominalna kw 124,8 170,6 223,9 289,7 364,1 420,8 Obciążenie nominalne kw Minimalny przepływ 100% mocy Minimalny przepływ 50% mocy Maksymalny przepływ powietrza* * Większy przepływ powietrza przy zastosowaniu by-pass. 1) Niska emisja tlenków azotu -NO x m 3 /h m 3 /h m 3 /h Moduł gazowy z palnikiem typu MAKE-UP AIR Moduły gazowe z palnikiem typu Make-up air bezpośrednio zasilane gazem lub olejem są wbudowane w centrale wentylacyjne. Ten rodzaj modułu jest odpowiedni tylko przy kontrolowanym rozprowadzeniu ogrzanego powietrza. Sterowanie: modulacja 20:1. CO 5 ppm NO 1 ppm NO2 1 ppm Ilość gram wody (H2O) pary wodnej na kg suchego powietrza. H2O gr/kg ppm CO gr/kg 740 ppm gr/kg T w funkcji dodanego CO2 w ppm ppm 2,34 gr/kg gr/kg DE MAX 1850 ppm K DT 2035 ppm 1 m3 powietrza w 15 C = 1.20 kg. Typ MONO Moc nominalna kw Obciążenie nominalne kw Minimalne obciążenie (niższa wartość) Minimalny przepływ powietrza Maksymalny przepływ powietrza* kw 3,2 6,4 9,6 12,8 16,0 19,2 22,4 25,6 28,8 32,0 37,4 44,8 m 3 /h m 3 /h

146 Odzysk ciepła Odzyskiwanie ciepła pozwala redukować koszty i chronić środowisko naturalne. Ciepło można odzyskiwać stosując następujące układy: Płytowy krzyżowy wymiennik ciepła Wymiennik glikolowy Zalety: Trwałość, brak ruchomych części mechanicznych Niezawodność Łatwy montaż Osobne strumienie powietrza Możliwy przepływ powietrza przez by-pass Możliwość zastosowania przepustnicy recyrkulacyjnej Bardzo ekonomiczne rozwiązanie do odzyskiwania ciepła Sprawność > 50% Zalety: Możliwość przestrzennego rozdzielania powietrza świeżego i recyrkulacyjnego Łatwy montaż Możliwość montażu w istniejących urządzeniach Możliwość stosowania przy wyższych temperaturach, duży wybór wymienników ciepła (Cu/Al lub ze stali galwanizowanej) sprawność do ok. 50% Wymiennik obrotowy Zalety: Niski spadek ciśnienia Kompaktowa konstrukcja Duża moc wymiany ciepła Możliwość ponownego wykorzystania ciepła utajonego Możliwość ponownego wykorzystania dostępnej wilgotności Możliwość wyboru sprawności w zakresie od 60 do 90% 146

147 Komora mieszania Centrale Mark AHU można wyposażyć w komorę mieszania. Moduł ten jest montowany między sekcją wywiewną a sekcją wlotu powietrza recyrkulacyjnego i świeżego. Komora mieszania jest wyposażona w komplet przepustnic połączonych ze sobą i sterowanych za pomocą siłowników. Opcje sterowania, siłowniki: Modulowane lub otwórz/zamknij 24V lub 230V Chłodzenie Chłodzenie bezpośrednie (powietrza), układ DX Chłodzenie pośrednie (wodne), układ typu chiller Chłodzenie adiabatyczne, typu soft cool (opcja) Chłodzenie pośrednie Chłodzenie bezpośrednie Woda jest chłodzona w układzie chłodniczym. Zimna woda jest pompowana do baterii w centrali. Powoduje to schłodzenie przepływającego powietrza. Zalety: Układ chłodzenia jest montowany osobno względem klimatyzatora. Niski koszt inwestycji Łatwy montaż Niski koszt eksploatacji Dobra sprawność chłodzenia Znakomite osuszanie powietrza Możliwość sterowania ilością zimnej wody przesyłanej do baterii chłodzonej powietrzem. Układ chłodzenia zapewnia stałą temperaturę wody. Duże możliwości regulacji Gwarantowana wydajność chłodzenia. Strumień powietrza jest chłodzony bezpośrednio, nawilżacz umieszczony jest bezpośrednio w strumieniu chłodzonego powietrza. Zalety: Niski koszt inwestycji Łatwy montaż Niski koszt eksploatacji Brak problemów związanych z wodą (ryzyko zamarznięcia, stężenie glikolu, korozja) Dobra sprawność chłodzenia Znakomite nawilżanie powietrza 147

148 GC+ Wysoka sprawność i szeroki zakres zastosowań GC+ to zasilana gazem, kondensacyjna nagrzewnica powietrza z wentylatorem odśrodkowym i palnikiem modulowanym, o mocy od 35 do 150 kw i bardzo wysokim przepływie powietrza. Urządzenie wykorzystujące zjawisko kondensacji zapewnia sprawność powyżej 106%. Ciepło jest wytwarzane poprzez palnik modulowany (5:1) z mieszaniem wstępnym zapewniający bardzo niskie zużycie gazu. Palnik modulowany umożliwia dostarczenie dokładnie żądanej mocy i szybką reakcję na nagłe zmiany temperatury w pomieszczeniu. Nagrzewnice GC+ nadają się szczególnie do podłączenia do systemów kanałów lub też układów wentylacyjnych, w których jest wymagany wysoki spręż dyspozycyjny. Sterowanie nagrzewnicą GC+ realizowane jest przy pomocy termostatu programowalnego Optitherm+ lub modułu Interface+, co pozwala na włączenie urządzenia w system BMS (building management system) poprzez Modbus lub kontakt 0-10V. Optitherm+ pozwala także na sterowanie zdalne nagrzewnicami GC+ za pośrednictwem aplikacji telefonu komórkowego lub laptopa (opcja dostępna wkrótce). Dostępne są również inne opcje sterowania. Do nagrzewnic GC+ została opracowana szeroka paleta dodatkowych sekcji. Dzięki temu standardową nagrzewnicę GC+ można łatwo i niedrogo przystosować do specyfikacji dowolnego projektu. Szeroki zakres mocy ( kw) oznacza ponadto, że obszar zastosowań tego rodzaju urządzeń jest praktycznie nieograniczony. Dodatkowo nagrzewnicę GC+ można stosować jako moduły grzewcze w centralach wentylacyjno-grzewczych. Nagrzewnice GC+ można stosować w garażach, warsztatach, fabrykach, centrach logistycznych, magazynach, szkołach i halach sportowych z systemem kanałów lub bez. Mark udziela standardowo 2-letnią pełną gwarancję na urządzenia i 10 letnią ograniczoną gwarancję na wymiennik ciepła ze stali nierdzewnej. Właściwości urządzenia Mark GC+ Wersja wewnętrzna Wentylator odśrodkowy z łopatkami zakrzywionymi do przodu Silnik elektryczny prądu trójfazowego, 1400 min 1 Przeniesienie napędu przez pas klinowy Amortyzatory Niski poziom hałasu Zmienny przepływ powietrza Zmienny przyrost T ( T) Spręż powietrza w układzie do 300 Pa, wyższy dostępny na zapytanie Łatwość konserwacji i serwisowania Zakres modulacji palnika 5:1 Opcje: Wentylator odśrodkowy z łopatkami zakrzywionymi do tyłu Izolowana obudowa wentylatora Dostępna wersja zewnętrzna Wersja niekondensacyjna 148

149 Wymiary U S * N ** H E I B W1 W2 V1 X V3 V2 V4 X 50 X C X X F G C ø P Q ø D R * = Przyłącze gazowe ** = Odprowadzenie kondensatu o średnicy 40 mm T B C D E F G H I Ø P Q R S U V1 V2 V3 V4 W1 W2 X /4 (F) /4 (F) /4 (F) (F) (F) / (F) X X Dane techniczne Typ * * Wentylator twin twin twin twin twin twin Wymiary max Przepływ powietrza minimalny Przepływ powietrza nominalny Przepływ powietrza maksymalny Spręż dyspozycyjny wentylatora: Pa * Zwiększony przepływ powietrza m 3 /h m 3 /h m 3 /h

150 Typ Moc nominalna kw 38,8 44,4 66,7 88,8 110,6 149,8 166,7 Obciążenie nominalne kw 34, ,5 134,9 150 Sprawność przy maksymalnym obciążeniu (wartość niższa) % 95,1 95,1 93,6 94,0 93,8 95,5 94,0 Sprawność przy minimalnym obciążeniu (wartość niższa) % 106,9 106,9 107,3 107,1 107,4 107,5 107,3 Zakres modulacji palnika +/- 4:1 5:1 5:1 7:1 6:1 7:1 4:1 Zużycie gazu GZ50/G20 (15 C) m3/h 3,65-0,88 4,18-0,88 6,22-1,34 8,16-2,25 10,30-2,94 14,05-1,98 15,30-3,37 Zużycie gazu GZ41,5/G27 (15 C) m3/h 4,45-1,14 5,10-1,14 7,65-1,60 10,2-2,82 12,69-3,54 17,21-2,42 19,14-4,45 Zużycie gazu GZ35/G350 (15 C) kg/h 5,13-1,28 5,88-1,28 8,82-1,84 11,75-3, Zużycie gazu G31 (15 C) kg/h 2,68-0,64 3,17-0,64 4,72-1,04 6,22-1,72 7,76-2,29 10,51-2,23 11,69-2,57 Minimalny przepływ powietrza (20 C) m3/h Przyrost temperatury ( T) K 26,6 30,3 30,3 30,3 31,3 30,8 30,5 Nominalny przepływ powietrza (20 C) m3/h Przyrost temperatury ( T) K 20,0 22,8 26,3 22,8 23,5 20,8 23,1 Maksymalny przepływ powietrza (20 C) m3/h Przyrost temperatury ( T) K 13,9 15,8 19,8 16,7 18,1 18,4 20,5 Delta T maks. 45K Ciśnienie zewnętrzne Pa, wyższe dostępne na zapytanie GZ50 = Gaz ziemny, GZ 41,5 = Gaz ziemny, GZ35 = Gaz ziemny, G31 = Propan Akcesoria systemy odprowadzenia spalin Zestaw rur prostych 2 Kolano 90 3 Kolano 45 4 System odprowadzenia spalin monokombi ścienne System odprowadzenia spalin monokombi d achowe 6 Przepust dla dachów pochyłych 7 Przepust dachowy 8 Przepust elastyczny Sugestie dotyczące montażu / lokalizacji 150

151 Akcesoria sekcje dodatkowe a a 7b = Czerpnia ścienna (100 40% świeżego powietrza) 2 = Element pośredni, przejście ścienne 3 = Przepustnica 6 = Komora mieszania, (3 strony) 7a = Komora mieszania, pobór powietrza góra 7b = Komora mieszania, pobór powietrza dół 10 = Pusta sekcja 8/11 = Sekcja filtrów G4 lub F5/F7 13 = Obudowa wentylatora 16 = Żaluzje poziome 17 = Żaluzje pionowe 18 = Konfuzor nawiewu = Dyfuzor 2 x 45 z żaluzjami poziomymi lub pionowymi 21 = Konfuzor nawiewu = Czerpnia dachowa 24 = Element pośredni, przejście dachowe

152 Automatyka Instalacja z wykorzystaniem: - Optitherm+ - Sterowanie temperaturą pomieszczeniową Instalacja z wykorzystaniem: - Interface+ - Sterowanie wydajnością przy pomocy zewnętrznego sygnału 0-10V lub Modbus Wyłącznik serwisowy Wyłącznik serwisowy Czujnik temperatury pomieszczeniowej (opcja)* Optitherm+ (Cyfrowy termostat programowalny) Web module** (opcja) Wifi bridge** (opcja) Interface+ (0-10V) Instalacja z wykorzystaniem: - Optitherm+ w połączeniu z Interface+ - Sterowanie temperaturą pomieszczeniową w połączeniu z Modbus. Możliwość odczytywania statusu i zmiany ustawień Optitherm+. Wyłącznik serwisowy Czujnik temperatury pomieszczeniowej (opcja)* i Optitherm+ (Cyfrowy termostat programowalny) Interface+ (podłączenie do BMS Modbus) * Tylko w połączeniu z Optitherm+ ** Połączenie zdalne z aplikacją mobilną możliwe jest tylko przy zastosowaniu modułu Web. Można także dodać most WiFi i utworzyć połączenie bezprzewodowe (opcja dostępna wkrótce). WAŻNE: Zastosowanie modułu Web, z opcjonalnym zastosowaniem mostu WiFi nie jest możliwe przy zastosowaniu Interface+. 152

153 Instalacja z wykorzystaniem: - Optitherm+ - Sterowanie temperaturą pomieszczeniową Wyłącznik serwisowy Wyłącznik serwisowy Wyłącznik serwisowy Czujnik temperatury pomieszczeniowej (opcja)* Czujnik temperatury pomieszczeniowej (opcja)* Czujnik temperatury pomieszczeniowej (opcja)* maks. 8 urządzeń Optitherm+ (Cyfrowy termostat programowalny) Web module** (opcja) Wifi bridge** (opcja) Instalacja z wykorzystaniem: - Optitherm+ w połączeniu z Interface+ - Sterowanie temperaturą pomieszczeniową w połączeniu z Modbus. Możliwość odczytywania statusu i zmiany ustawień Optitherm+. Wyłącznik serwisowy Wyłącznik serwisowy Wyłącznik serwisowy Czujnik temperatury pomieszczeniowej (opcja)* Czujnik temperatury pomieszczeniowej (opcja)* Czujnik temperatury pomieszczeniowej (opcja)* maks. 8 urządzeń i Optitherm+ (Cyfrowy termostat programowalny) Interface+ (podłączenie do BMS Modbus) * Tylko w połączeniu z Optitherm+ ** Połączenie zdalne z aplikacją mobilną możliwe jest tylko przy zastosowaniu modułu Web. Można także dodać most WiFi i utworzyć połączenie bezprzewodowe (opcja dostępna wkrótce). WAŻNE: Zastosowanie modułu Web, z opcjonalnym zastosowaniem mostu WiFi nie jest możliwe przy zastosowaniu Interface+. 153

154 CALFLO Maksymalna wydajność przy dużej ilości powietrza Mark CALFLO to system ogrzewania bezpośredniego. Oznacza to, że palnik (i płomień) znajdują się bezpośrednio na drodze przepływu powietrza, co zapewnia maksymalną wydajność. Gazy spalinowe są na tyle czyste, że można je wdmuchiwać do wnętrza budynku. Urządzenie CALFLO nadaje się do pomieszczeń wymagających intensywnej wentylacji. Urządzenie jest wyposażone w palnik modulowany wykonany ze stali nierdzewnej oraz obudowę aluminiową odporną na działanie wody morskiej. Możliwe zastosowania to stalownie, spawalnie i przemysł przetwórczy. Właściwości Liniowe lub modułowe palniki ze stali nierdzewnej Obudowa aluminiowa ALMg3, odporna na działanie wody morskiej (pojedyncza lub podwójna) Niska masa Dostępne w wersji: zewnętrznej i wewnętrznej Duży przepływ powietrza Duży zakres regulacji dzięki zastosowaniu palnika modulowanego (20:1) Długi okres eksploatacji Rozbudowane opcje konfigurowania Niezawodność Filtry HT (opcjonalnie) 154

155 H A 180 A C B I Wymiary M D 955 I R x S E F 390 Q 60 I T x U : Wersja wewnętrzna 5&6: Wersja zewnętrzna Platforma serwisowa 2 J V x W E N G FF QQ 60 4 P 100 L K Y 50 M R x S 5 Haki do podnoszenia E O G FF K 6 J V x W

156 Tabela dotyczy rysunków znajdujących się na stronie 143. Typ A B C D E F FF G H I J K L M N O P Q QQ RxS TxU VxW Y 55CK x x x CK x x x CK x x x CK x x x CK x x x CK x x x CK x x x CK x x x CK x x x CK x x x CK x x x CK x x x CK x x x CK x x x CK x x x CK x x x CK x x x CK x x x CK x x x CK x x x CK x x x CK x x x CK x x x CK x x x Dane techniczne Typ Obciążenie nominalne kw Moc nominalna kw Minimalne obciążenie kw 3,2 6,4 9,6 12,8 16,0 19,2 22,4 25,6 28,8 32,0 38,4 44,8 Zakres modulacji palnika 20:1 20:1 20:1 20:1 20:1 20:1 20:1 20:1 20:1 20:1 20:1 20:1 Zużycie gazu G25 (15 C) m 3 /h 7,9 15,8 23,6 31,5 39,4 47,3 55,1 63,0 70,9 78,8 94,5 110,3 Zużycie gazu GZ50 (15 C) m 3 /h 6,8 13,5 20,3 27,1 33,9 40,6 47,4 54,2 60,9 67,7 81,3 94,8 Zużycie gazu G31 (15 C) kg/h 5,0 9,9 14,9 19,9 24,8 29,8 34,8 39,7 44,7 49,7 59,6 69,5 Zużycie gazu G30 (15 C) kg/h 5,1 10,1 15,2 20,2 25,3 30,3 35,4 40,4 45,5 50,5 60,6 70,7 Przepływ powietrza T35K (15 C) m 3 /h Typ wentylatora T35K Przepływ powietrza T55K (15 C) m 3 /h Typ wentylatora T55K Waga urządzenia* kg * Masa urządzenia Calflo do montażu zewnętrznego, bez sekcji filtrów. 156

157 Sugestie dotyczące montażu / lokalizacji Automatyka Wyłącznik serwisowy. Szafa sterownicza silnika CALFLO włącz/wyłącz lub wysoko/nisko lub BMS Szafa sterownicza C.. Szafa sterownicza C10 CALFLO włącz/wyłącz Szafa sterownicza C12 CALFLO włącz/wyłącz z zegarem Szafa sterownicza C20 CALFLO wysoko/nisko Szafa sterownicza C22 CALFLO wysoko/nisko z zegarem 157

158 COLDSTREAM Zrównoważona wentylacja i chłodzenie adiabatyczne Funkcja chłodzenia adiabatycznego w urządzeniu Mark Cold Stream oparta jest na odparowaniu wody. Wymagane ciepło pobierane jest z powietrza zewnętrznego. Świeże powietrze pobierane z zewnątrz przepływa przez zwilżone wodą filtry celulozowe. Dzięki odparowaniu wody, temperatura powietrza ulega obniżeniu w sposób naturalny i przyjazny środowisku. Chłodzenie odbywające się poprzez wentylację łączy w sobie minimalny koszt obsługi urządzenia i atrakcyjną cenę. System najlepiej sprawdza się w przypadku chłodzenia i wentylacji dużych obiektów przemysłowych. Technologia ta jest niezawodna, bezpieczna, nieskomplikowana i praktycznie nie wiąże się z koniecznością konserwacji. Prostota technologii idzie w parze z niskimi kosztami konserwacji systemu. Ponadto, system jest odporny na bakterie legionella. Urządzenie Mark ColdStream ma zastosowanie w warsztatach, garażach, halach spawalniczych, halach sportowych, piekarniach i halach wystawienniczych. Właściwości Elektroniczny sterownik zdalny wyposażony w następujące funkcje: Regulacja temperatury Regulacja prędkości obrotu Regulacja wilgotności względnej Program dzienny i tygodniowy Ekonomiczny wentylator Elektryczny zawór odcinający umiejscowiony na króćcu podłączenia wody System dystrybucji wody wyposażony w pompę elektryczną Zestaw wysoce wydajnych filtrów celulozowych Automatyczna funkcja wymiany wody Automatyczna funkcja odprowadzania wody Automatyczna funkcja czyszczenia Zalety systemu Wysoka sprawność wentylacji Funkcja wentylacji i / lub chłodzenia w jednym systemie Niskie koszty eksploatacji Atrakcyjna cena Niskie koszty konserwacji Brak niekorzystnego wpływu na środowisko Zwiększona wydajność Trwałość 158

159 Wymiary TYP TA D D A Cross-cut D C C A B B TYP TC A = Wlot przyłącza wody B = Wylot przyłącza wody C = Połączenia elektryczne D = Podłączenie kanału powietrza 1050 D C 825 A B D ø C B A Cross-cut D 880 Dane techniczne Typ TA209 TC209* Moc chłodnicza kw Przepływ powietrza m3/h Moc nominalna W Napięcie zasilające V/Hz 230/50 400/50 Waga urządzenia kg * Urządzenie z wentylatorem odśrodkowym: dostępne ciśnienie statyczne = 80 Pa Rozwiązania niestandardowe dostępne są na zapytanie. Wilgotność względna powietrza 30% T. wylot 40% T. wylot 50% T. wylot 60% T. wylot 70% T. wylot 80% T. wylot Temperatura zewnętrzna 20 C 13,5 C 14,5 C 15,5 C 16,5 C 17,5 C 18,5 C Temperatura zewnętrzna 25 C 16,0 C 17,5 C 19,0 C 20,0 C 21,5 C 23,0 C Temperatura zewnętrzna 30 C 19,0 C 21,0 C 23,0 C 24,5 C 26,0 C 28,0 C Temperatura zewnętrzna 35 C 22,5 C 25,0 C 27,5 C 29,5 C 31,0 C 32,5 C Temperatura zewnętrzna 40 C 22,5 C 25,0 C 27,5 C 29,5 C 31,0 C 37,5 C 159

160 URZĄDZENIE MARK COLDSTREAM TO GWARANCJA OPTYMALNEJ WYDAJNOŚCI 100% 80% Wydajność 60% 40% 20% 0% 23 C 26 C 29 C 32 C 35 C 37 C 40 C Temperatura w budynku Sugestie dotyczące montażu / lokalizacji Akcesoria Osłona przeciwzamrożeniowa 6-stronne plenum nawiewu w 6 kierunkach wyposażone w żaluzje poziome 160

161 Automatyka Wyłącznik serwisowy EVO display CABS-SYSTEM Dzięki systemowi CABS system 5, urządzeniem ColdStream można sterować przy pomocy 1 Elektronicznego Sterownika Zdalnego. System Mark ColdStream CABS-System dostępny jest na zapytanie Router Display Slave Slave Slave Slave Master Ceny katalogowe Mark COLDSTREAM URZĄDZENIE - COLDSTREAM CHŁODNICA ADIABATYCZNA Chłodnica adiabatyczna Mark ColdStream TA Chłodnica adiabatyczna Mark ColdStream TC 209 wyposażona w wentylator odśrodkowy 7860 AKCESORIA - AUTOMATYKA Elektroniczny sterownik zdalny z wyświetlaczem EVO Router dla CABS-system Wyłącznik serwisowy 230V, dostarczony osobno (4 bieguny) Wyłącznik serwisowy 400V, dostarczony osobno (8 biegunów) 73 AKCESORIA Osłona przeciwzamrożeniowa dla ColdStream TA 209 i TC stronne plenum nawiewu w 6 kierunkach wyposażone w żaluzje poziome Kanał powietrza L=1000mm Kanał powietrza L=2000mm

162 ECOFLEX Wysoce wydajny bojler Mark Urządzenie Mark ECOFLEX to niezwykle kompaktowy i zrównoważony pod względem wysokiej wydajności bojler do montażu ściennego w obiektach przemysłowych. Bojler jest dostępny w następujących wartościach mocy grzewczej: 168 kw, 210 kw, 252 kw i 294 kw. Urządzenie ECOFLEX może być stosowane w biurach, garażach, fabrykach, warsztatach, centrach dystrybucyjnych, blokach mieszkalnych i pomieszczeniach ekspozycyjnych. Dla zastosowania kompletnego rozwiązania grzewczego firmy Mark, można połączyć wykorzystanie bojlera ECOFLEX z urządzeniem zasilanym wodą grzewczą, np. nagrzewnicą TANNER MDA i promiennikiem INFRA AQUA ECO. Zalety Konkurencyjne ceny Sprawdzona i innowacyjna technologia Aluminiowy wymiennik ciepła Trwałość Cicha praca Zaawansowany system diagnostyczny Bardzo krótki czas konserwacji Krótki czas serwisowania Zintegrowany system sterowania pompą Dostępna wersja zamknięta Sterowanie kaskadowe zintegrowane Sterowanie w oparciu o warunki atmosferyczne Sterowanie: Termostat Włącz/wyłącz Sterownik OpenTherm Sterowanie 0-10V BMS 162

163 Wymiary øa ,5 1310, ,5 b ,5 d c a = Gazy spalinowe ø 200mm b = Zasilanie R2 c = Przyłącze gazowe R1 d = Powrót R2 e = Wlot powietrza do układu spalania ø 110mm øe 145,5 394 Dane techniczne ECOFLEX HR 168 HR 210 HR 252 HR 294 Moc grzewcza nominalna 80/60 ºC kw 32,6-163, ,4-245,4 58,8-282,5 Sprawność % ,5 107,5 Ciśnienie pracy bar Waga kg Zasilanie 230V 1F ~50 Hz 163

164 Automatyka Modulowana pompa obiegowa lub lub BMS Termostat z p rogramatorem Chronotherm Touch Ceny katalogowe Mark ECOFLEX URZĄDZENIE - ECOFLEX - GAZ NATURALNY GZ EcoFlex HR EcoFlex HR EcoFlex HR EcoFlex HR Ceny urządzeń zasilanych innymi rodzajami gazów dostępne są na zapytanie. AKCESORIA - AUTOMATYKA Termostat (modulowany) Chronotherm Touch Termostat z programatorem (1A) 317 AKCESORIA Modulowana pompa obiegowa

165 POWERFLEX Wysoce wydajny bojler Mark Urządzenie Mark POWERLEX to niezwykle kompaktowy i zrównoważony pod względem wysokiej wydajności bojler do montażu ściennego w obiektach przemysłowych. Bojler jest dostępny w wartościach mocy grzewczej od 340 kw do 600 kw. Urządzenie POWERFLEX może być stosowane w biurach, garażach, fabrykach, warsztatach, centrach dystrybucyjnych, blokach mieszkalnych i pomieszczeniach ekspozycyjnych. Dla zastosowania kompletnego rozwiązania grzewczego firmy Mark, można połączyć wykorzystanie bojlera POWERFLEX z urządzeniem zasilanym wodą grzewczą, np. nagrzewnicą TANNER MDA i promiennikiem INFRA AQUA ECO. Zalety Konkurencyjne ceny Sprawdzona i innowacyjna technologia Aluminiowy wymiennik ciepła Trwałość Cicha praca Zaawansowany system diagnostyczny Bardzo krótki czas konserwacji Krótki czas serwisowania Zintegrowany system sterowania pompą Dostępna wersja zamknięta Sterowanie kaskadowe zintegrowane Sterowanie w oparciu o warunki atmosferyczne Sterowanie: Termostat Włącz/wyłącz Sterownik OpenTherm Sterowanie 0-10V BMS 165

166 Wymiary (HR HR 600) 1220 (HR HR 425) b a b c d e = Gazy spalinowe ø 250mm = Zasilanie DN100 PN6 = Przyłącze gazowe R1,5 = Powrót DN100 PN6 = Wlot powietrza do układu spalania ø 150mm c d e 208,50 (HR HR 600) ,50 (HR HR 425) a 151 Dane Techniczne POWERFLEX HR 340 HR 425 HR 510 HR 600 Moc grzewcza nominalna kw Sprawność % ,5 107,5 Ciśnienie pracy bar Waga kg Rozdzielacz kołnierza 2 x 5,74 5,74 5,74 5,74 Zasilanie 230V 1F ~50 Hz 166

167 Automatyka Modulowana pompa obiegowa lub lub BMS Termostat z p rogramatorem Chronotherm Touch Ceny katalogowe Mark POWERFLEX URZĄDZENIE - POWERFLEX - GAZ NATURALNY GZ PowerFlex HR PowerFlex HR PowerFlex HR PowerFlex HR Ceny urządzeń zasilanych innymi rodzajami gazów dostępne są na zapytanie. AKCESORIA - AUTOMATYKA Termostat (modulowany) Chronotherm Touch Termostat z programatorem (1A) 317 AKCESORIA Modulowana pompa obiegowa

168 MEGAFLEX Wysoce wydajny bojler Mark Urządzenie Mark MEGAFLEX to niezwykle kompaktowy i zrównoważony pod względem wysokiej wydajności bojler do montażu ściennego w obiektach przemysłowych. Bojler jest dostępny w wartościach mocy grzewczej od 850 kw i 1020 kw. Urządzenie MEGAFLEX może być stosowane w biurach, garażach, fabrykach, warsztatach, centrach dystrybucyjnych, blokach mieszkalnych i pomieszczeniach ekspozycyjnych Dla zastosowania kompletnego rozwiązania grzewczego firmy Mark, można połączyć wykorzystanie bojlera MEGAFLEX z urządzeniem zasilanym wodą grzewczą, np. nagrzewnicą TANNER MDA i promiennikiem INFRA AQUA ECO. Zalety Konkurencyjne ceny Sprawdzona i innowacyjna technologia Aluminiowy wymiennik ciepła Trwałość Cicha praca Zaawansowany system diagnostyczny Bardzo krótki czas konserwacji Krótki czas serwisowania Zintegrowany system sterowania pompą Dostępna wersja zamknięta Sterowanie kaskadowe zintegrowane Sterowanie w oparciu o warunki atmosferyczne Sterowanie: Termostat Włącz/wyłącz Sterownik OpenTherm Sterowanie 0-10V BMS 168

169 Wymiary e c b a b c d e = Gazy spalinowe ø 250mm = Zasilanie DN125 PN6 = Przyłącze gazowe R2,0 = Powrót DN125 PN6 = Wlot powietrza do układu spalania ø 200mm 140 d a 146 Dane Techniczne MEGAFLEX HR 850 HR 1020 Moc grzewcza nominalna kw Sprawność % Ciśnienie pracy bar 6 6 Waga kg 348,4 412,6 Zasilanie 400V~3N/10 169

170 Automatyka Modulowana pompa obiegowa lub lub BMS Termostat z p rogramatorem Chronotherm Touch Ceny katalogowe Mark MEGAFLEX URZĄDZENIE - MEGAFLEX - GAZ NATURALNY G MegaFlex HR MegaFlex HR Ceny urządzeń zasilanych innymi rodzajami gazów dostępne są na zapytanie. AKCESORIA - AUTOMATYKA Termostat (modulowany) Chronotherm Touch Termostat z programatorem (1A) 327 AKCESORIA Modulowana pompa obiegowa

171 MAXIFLEX Wysoce wydajny bojler Mark Urządzenie Mark MAXIFLEX to niezwykle kompaktowy i zrównoważony pod względem wysokiej wydajności bojler do montażu ściennego w obiektach przemysłowych. Bojler jest dostępny w wartościach mocy grzewczej od 1400 kw do 2200 kw. Urządzenie MAXIFLEX może być stosowane w biurach, garażach, fabrykach, warsztatach, centrach dystrybucyjnych, blokach mieszkalnych i pomieszczeniach ekspozycyjnych Urządzenie Mark MAXIFLEX będzie dostępne z końcem 2018 roku. Zalety Konkurencyjne ceny Sprawdzona i innowacyjna technologia Aluminiowy wymiennik ciepła Trwałość Cicha praca Zaawansowany system diagnostyczny Bardzo krótki czas konserwacji Krótki czas serwisowania Zintegrowany system sterowania pompą Dostępna wersja zamknięta Sterowanie kaskadowe zintegrowane Sterowanie w oparciu o warunki atmosferyczne Sterowanie: Termostat Włącz/wyłącz Sterownik OpenTherm Sterowanie 0-10V BMS Dane Techniczne Dla zastosowania kompletnego rozwiązania grzewczego firmy Mark, można połączyć wykorzystanie bojlera MAXIFLEX z urządzeniem zasilanym wodą grzewczą, np. nagrzewnicą TANNER MDA i promiennikiem INFRA AQUA ECO. MAXIFLEX HR 1400 HR 1800 HR 2200 Moc grzewcza nominalna kw Sprawność % ,5 Ciśnienie pracy bar Średnica przyłącza mm odprowadzenia spalin ø Waga kg Zasilanie 230V 1F ~50 Hz 171

172 BENDER Niezniszczalny mocarz Giętarka hydrauliczna Mark to niezastąpione narzędzie do gięcia różnego rodzaju rur o średnicy zewnętrznej od 3/8 do 4. Mark oferuje giętarki: ręczno- hydrauliczne i elektryczno-hydrauliczne. W standardzie giętarka dostarczona jest w komplecie z 90 wzornikami do gięcia rur gazowych i parowych, dlatego też gięcie rur można zacząć od razu. Właściwości: Solidna konstrukcja Trwała Urządzenie dostarczane w przenośnej i solidnej drewnianej skrzynce Lekka składana rama Otwarta rama do powtarzalnych szablonów gięcia Sterowanie ręczne lub elektryczne 110 / 230 / 400 V Dostępne części i zestawy serwisowe 172

173 Dane techniczne Typ 1023/ / Standardowe wzorniki do gięcia, zginanie inch 3/8 1/2 3/4 1 11/4 3/8 1/2 3/4 1 11/4 11/2 2 3/8 1/2 3/4 1 11/4 11/2 2 21/2 3 90, średnica zewnętrzna mm Grubość ścianki wg DIN 2440 (150 średnie, ISO R65) Grubość ścianki wg DIN 2441 (150 ciężkie, ISO R65) mm mm Promienie gięcia mm Wyposażenie standardowe 5 wzorników do gięcia 5 wzorników do gięcia 5 wzorników do gięcia 2 bloki do gięcia z kołkami 2 bloki do gięcia z kołkami 2 bloki do gięcia z kołkami 1 zacisk typu U 1 zacisk typu U 1 zacisk typu U Typ /2313 Standardowe wzorniki do gięcia, zginanie inch 3/8 1/2 3/4 1 11/4 11/2 2 21/ /8 1/2 3/4 1 11/4 3/8 1/2 3/4 1 11/4 11/2 2 90, średnica zewnętrzna mm Grubość ścianki wg DIN 2440 (150 średnie, ISO R65) Grubość ścianki wg DIN 2441 (150 ciężkie, ISO R65) mm mm Promienie gięcia mm Wyposażenie standardowe 10 wzorników do gięcia 5 wzorników do gięcia 7 wzorników do gięcia 4 bloki do gięcia 2 bloki do gięcia z kołkami 2 bloki do gięcia z kołkami 1 prostownica 1 zacisk typu U 1 prostownica 2 kołki na rury 4 1 zacisk typu U 2 drążki przedłużające Typ Standardowe wzorniki do gięcia, inch 3/8 1/2 3/4 1 11/4 11/2 2 21/2 3 3/8 1/2 3/4 1 11/4 11/2 2 21/2 3 4 zginanie 90, średnica zewnętrzna mm Grubość ścianki wg DIN 2440 (150 średnie, ISO R65) Grubość ścianki wg DIN 2441 (150 ciężkie, ISO R65) mm mm Promienie gięcia mm Wyposażenie standardowe 9 wzorników do gięcia 10 wzorników do gięcia 2 bloki do gięcia z kołkami 4 bloki do gięcia z kołkami 1 prostownica 1 prostownica 1 zacisk typu U 2 drążki przedłużające 1 drążki przedłużające 173

174 Ceny katalogowe Mark BENDER URZĄDZENIE - GIĘTARKA HYDRAULICZNA W KOMPLECIE Z 90 WZORNIKAMI DO GIĘCIA RUR GAZOWYCH I PAROWYCH (DOSTARCZONA W PRZENOŚNEJ SKRZYNI) Giętarka ręczna-hydrauliczna Mark 1013, ze skrzydłem zabudowanym 3/8-1 1/ Giętarka ręczna-hydrauliczna Mark 1023, ze skrzydłem przesuwnym 3/8-1 1/ Giętarka ręczna-hydrauliczna Mark 2013, ze skrzydłem zabudowanym 3/ Giętarka ręczna-hydrauliczna Mark 2023, ze skrzydłem przesuwnym 3/ Giętarka ręczna-hydrauliczna Mark 3013, ze skrzydłem zabudowanym 3/ Giętarka ręczna-hydrauliczna Mark 4013, ze skrzydłem zabudowanym 3/ Giętarka elektryczno-hydrauliczna Mark 1323, ze skrzydłem przesuwnym 3/8-1 1/4, 400V Giętarka elektryczno-hydrauliczna Mark 1323, ze skrzydłem przesuwnym 3/8-1 1/4, 230V Giętarka elektryczno-hydrauliczna Mark 1323, ze skrzydłem przesuwnym 3/8-1 1/4, 115V Giętarka elektryczno-hydrauliczna Mark 2313, ze skrzydłem zabudowanym 3/8-2, 400V Giętarka elektryczno-hydrauliczna Mark 2313, ze skrzydłem zabudowanym 3/8-2, 230V Giętarka elektryczno-hydrauliczna Mark 2313, ze skrzydłem zabudowanym 3/8-2, 115V Giętarka elektryczno-hydrauliczna Mark 2323, ze skrzydłem przesuwnym 3/8-2, 400V Giętarka elektryczno-hydrauliczna Mark 2323, ze skrzydłem przesuwnym 3/8-2, 230V Giętarka elektryczno-hydrauliczna Mark 2323, ze skrzydłem przesuwnym 3/8-2, 115V Giętarka elektryczno-hydrauliczna Mark 3313, ze skrzydłem zabudowanym 3/8-3, 400V Giętarka elektryczno-hydrauliczna Mark 3313, ze skrzydłem zabudowanym3/8-3, 230V Giętarka elektryczno-hydrauliczna Mark 3313, ze skrzydłem zabudowanym 3/8-3, 115V Giętarka elektryczno-hydrauliczna Mark 4313, ze skrzydłem zabudowanym 3/8-4, 400V Giętarka elektryczno-hydrauliczna Mark 4313, ze skrzydłem zabudowanym 3/8-4, 230V Giętarka elektryczno-hydrauliczna Mark 4313, ze skrzydłem zabudowanym 3/8-4, 115V UWAGI Informacja na temat akcesorii dostępne są na zapytanie. 174

175 UKŁADY STEROWANIA Firma Mark rozwiązuje Twoje problemy z automatyką! Urządzenia mogą być regulowane i sterowane na różne sposoby. A każda osoba ma swoje własne pomysły i wymagania. Dlatego firma Mark opracowała szereg opcji, od standardowych po specyficzne względem projektu. Nasza oferta obejmuje różne typy termostatów, regulatorów obrotu i szaf sterowniczych. Możemy również zaprojektować sterowniki zgodnie z wymaganiami klientów, na przykład szafę sterowniczą sterującą i czuwającą nad działaniem wielu urządzeń odpowiadających za ogrzewanie, wentylację, destratyfikację i wentylację wyciągową. Istnieją także niezliczone opcje dotyczące zastosowanej techniki sterowania urządzeniami. Przykładowo układy sterowania można budować w oparciu o temperaturę pomieszczeniową, dzienną, nocną lub powietrza nawiewanego. Nowością w naszym wyborze produktów są termostaty i regulatory sterowane za pośrednictwem Internetu (połączenie sieciowe). Pozwala to połączyć się zdalnie z termostatem za pośrednictwem przeglądarki internetowej lub aplikacji mobilnej. Można na przykład sterować termostatem lub zmieniać ustawienia z dowolnego miejsca na ziemi za pośrednictwem telefonu, tabletu lub laptopa / PC. Firma Mark ma własny dział projektowania elektrycznego i konstruowania automatyki dla urządzeń Mark, dlatego jest w stanie zaoferować rozwiązanie dla każdego systemu techniki wentylacyjnej i grzewczej. Nasi konsultanci doradzą Państwu z przyjemnością. Wystarczy zwrócić się do nich, aby omówić opcje w zakresie naszych systemów sterowania. 175

176 Termostaty pomieszczeniowe i programowalne TERMOSTAT POMIESZCZENIOWY 230V TERMOSTAT POMIESZCZENIOWY 230V Z PRZYCIESKIEM RESET, LAMPKĄ AWA- RII i PRZEŁĄCZNIKIEM TERMOSTAT Z PROGRAMATOREM RAM 832 Numer katalogowy: Numer katalogowy: Numer katalogowy: Termostat pomieszczeniowy do sterowania 1 urządzeniem w oparciu o temperaturę pomieszczeniową. Rozbudowany termostat pomieszczeniowy z przełącznikiem lato/zima, sygnalizacją awarii i przyciskiem resetowania, służy do sterowania 1 urządzenia w oparciu o temperaturę pomieszczeniową. Termostat z programatorem cyfrowym do sterowania 1 urządzeniem w oparciu o temperaturę pomieszczeniową. Dane techniczne: Wymagana temperatura regulowana w zakresie C Styki przełączające z separacją galwaniczną, maks. 4 A / 230 V. Dane techniczne: Wymagana temperatura regulowana w zakresie 5 30 C Przełącznik włączania / wyłączania palnika Przełącznik ogrzewania / wentylacji lub niskiej / wysokiej pracy palnika. Wskaźnik awarii palnika Przycisk resetowania do odblokowania stanu awarii. Dane techniczne: Możliwość ustawienia menu w języku angielskim, niemieckim, holenderskim, francuskim, włoskim lub hiszpańskim Styki przełączające, bezpotencjałowe, niskonapięciowe maks. 6 A(1)/250 V~, min. 1 ma 5 V. Zakres pomiaru temperatur 0 50 C ze stopniowaniem 0,1 C Zakres ustawienia temperatury 6 30 C w stopniach co 0,2 C 3 programy sterowania, 2 wstępnie zaprogramowane, 1 dowolnie programowalny z 22 pozycjami pamięci, możliwość programowania dla dni :od poniedziałku do piątku, soboty do niedzieli, codziennie lub osobnych dni Automatyczne przełączanie pomiędzy trybem letnim i zimowym Klasa ochrony IP20 zgodnie z normą EN szt. baterii alkalicznych 1,5 V typu AA 10-minutowa rezerwa zasilania na czas wymiany baterii. Możliwość zastosowania: G-TYPE Tanner MDA (230V) Tanner MDE Tanner MDC (230V) Tanner FBA (Ultra) (230V) MDV Blue AC Ecofan P Fohn Możliwość zastosowania: Możliwość zastosowania: Infra włącz/wyłącz oraz wysoko/nisko (high/low) Infra Mono włącz/wyłącz oraz wysoko/nisko (high/low) Możliwość zastosowania: Tanner MDA Tanner MDE Tanner FBA (Ultra) 5-stopniowy regulator obrotu 230 V Regulator wysoko/nisko/wyłącz 400V 176

177 STEROWANIE STREFĄ INFRA MARK PINTHERM CONNECT MARK PINTHERM INFRA CONNECT WEB-BASED WEB-BASED WEB-BASED Numer katalogowy: Numer katalogowy: Numer katalogowy: Cyfrowy regulator temperatury z możliwością sterowania włącz/wyłącz, wysoko/nisko modulowanego pracy wielu promienników Infra w oparciu o temperaturę pomieszczeniową. Posiada funkcję kontroli strefy oraz zabezpieczenia ustawień kodem PIN. Dane techniczne: Dostawa: Panel sterowania z wyświetlaczem zewnętrznym Wymiary wyświetlacza zewnętrznego (WxHxD): 160x98x43mm Języki: angielski, francuski, niemiecki i niderlandzki Klasa ochrony: IP20 Sposób montażu wyświetlacza: wbudowany / montaż ścienny Liczba stref: 3 Liczba promienników Infra na 1 strefę: 6 Zakres temperatur: 2 / 40 C na 0,5 C. Opcje pracy: Auto, ciągła dzienna, ciągła nocna lub ciągłe wyłączenie Monitorowanie temperatury dziennej/ nocnej z odczytem faktycznej temperatury pomieszczeniowej za pośrednictwem wyświetlacza Automatyczne przełączanie pomiędzy latem/ zimą. Sterowanie: włącz/wyłącz, wysoko/nisko lub modulowane Sterowanie wysoko/bisko: Auto 1, 2 lub 3K Przełącznik godzinowy z programem tygodniowym (7 bloki przełączania) Zegar nadgodzin: min. Sygnalizacja usterki palnika. Opcja resetu w celu skasowania usterki palnika dla danej strefy. Zabezpieczenie kodem PIN zmiany czasów przełączania i temperatur. Czujnik temperatury: PT1000 (czarna kula) należy zamówić oddzielnie (jeden na każdą strefę) Modbus TCP/IP Zasilanie: 230Vac / 50Hz Wbudowany serwer www Możliwość zastosowania: Infra model włącz/wyłącz i wysoko/nisko. Infra Mono model włącz/wyłącz i wysoko/nisko. Infra HT Akcesoria: Zewnętrzny czujnik czarna kula Numer katalogowy: lub Pintherm Connect to termostat pomieszczeniowy z cyfrowym zegarem tygodniowym. Sterownik wyposażony jest w kontakt włącz/wyłącz i styk zasilający 0-10VDC. Oba sygnały są odwracalne, zatem przy użyciu sterownika można regulować zarówno pracę w trybie grzania, jak i chłodzenia. Ustawienia termostatu można odczytywać/lub modyfikować za pośrednictwem Modbus lub Ethernet. Termostat może zostać podłączony do systemu BMS (building management system). Dane techniczne: Zasilanie : 230Vac / 50Hz Własne zużycie energii : < 9W Zegar : zegar 24-godzinny z funkcją automatycznego przełączania trybów lato/zima Przełączanie programów : 3 programy dziennie Przełącznik dyferencyjny : 0,1-3K Wymiary: 166 x 160 x 106mm (lxwxh) Waga : 880 gram Klasa ochrony : IP54 Środowisko instalacji: Transport/przechowywanie: -20 C do +70 C. Praca: -10 C do +60 C Wilgotność względna: 0-90% przy braku kondensacji Przełącznik(i) : Ogrzewanie: 230Vac/16A (4A) Pozostałe: 230Vac/10A (2,5A) Ustawienia temperatury : 0 do 39 C per 1 C z możliwością regulacji Zegar nadgodzin : możliwość regulacji 1, 2 lub 3 godziny (060, 120, 180) Kalibracja : możliwość regulacji od -3.5 C do +3.5 C Ogrzewanie/chłodzenie : Kontakt odwracalny dla ogrzewania i chłodzenia 0-10 VDC : styk zasilający 0-10 VDC dla ogrzewania i chłodzenia Języki : NL/EN/DE/FR/PL/RO/LT Bezpiecznik : 6A Możliwość zastosowania: G-Type Tanner MDA / MDC / FBA (Ultra) LDA Swirl Ecofan W MDV Blue Infra Aqua Eco / Infra Aqua Design Fohn Akcesoria: Zewnętrzny czujnik temperatury pomieszczeniowej Numer katalogowy: The Pintherm Infra Connect to cyfrowy termostat pomieszczeniowy służący do przełączania pomiędzy trybami włącz/wyłącz lub wysoko/nisko modulowanym w oparciu o temperaturę pomieszczeniową. Ustawienia termostatu można odczytywać/lub modyfikować za pośrednictwem Modbus lub Ethernet. Termostat może zostać podłączony do systemu BMS (building management system). Dane techniczne: Zasilanie : 230Vac / 50Hz Własne zużycie energii : < 9W Zegar : zegar 24-godzinny z funkcją automatycznego przełączania trybów lato/zima Przełączanie programów : 3 programy dziennie Przełącznik dyferencyjny: 1 C Wymiary: 166 x 160 x 106mm (lxwxh) Waga : 880 gram Klasa ochrony : IP54 Środowisko instalacji: Transport/przechowywanie: -20 C do +70 C. Praca: -10 C do +60 C Wilgotność względna: 0-90% przy braku kondensacji Przełącznik(i) : Ogrzewanie: 230Vac/16A (4A) Pozostałe: 230Vac/10A (2,5A) Ustawienia temperatury : 0 do 39 C per 1 C z możliwością regulacji Zegar nadgodzin : możliwość regulacji 1, 2 lub 3 godziny (060, 120, 180) Kalibracja : możliwość regulacji od -3.5 C do +3.5 C Przełączanie trybu wysoko/nisko Temperatura 1K, 2K, 3K lub ręczne Języki : NL/EN/DE/FR/PL/RO/LT Bezpiecznik : 6A Możliwość zastosowania: Infra włącz/wyłącz oraz wysoko/nisko (high/low) Infra Mono włącz/wyłącz oraz wysoko/nisko (high/low) Infra HT Infra Line Tanner MDE Akcesoria: Zewnętrzny czujnik typu czarna kula Numer katalogowy: Zewnętrzny czujnik temperatury pomieszczeniowej Numer katalogowy:

178 Termostaty pomieszczeniowe i programowalne OPTITHERM+ WEB-BASED WODOODPORNY TERMOSTAT POMIESZCZENIOWY Numer katalogowy: Numer katalogowy: Termostat OptiTherm+ wyposażony w zegar cyfrowy i wewnętrzny czujnik temperatury w pomieszczeniu umożliwia sterowanie od 1 do 8 nagrzewnic powietrza (typu GS+) na podstawie temperatury w pomieszczeniu za pomocą układu magistrali. Wodoodporny (IP65) termostat pomieszczeniowy z regulowaną wartością różnicy temperatur. Mierzy temperaturę za pomocą czujnika wypełnionego cieczą podłączonego do termostatu z kapilarą. Dane techniczne: Przycisk włączania i wyłączania trybu ogrzewania. Przycisk włączania i wyłączania wentylatora nagrzewnicy powietrza. Wskaźnik LED wskazujący niesprawność wraz z wyświetleniem kodu usterki na wyświetlaczu. Przycisk resetowania do odblokowania niesprawności palnika. Zegar roczny z 20 blokami programowymi, programy zegarowe pon-pt, wt-pt, sob-ndz, dzienne lub codzienne. Dni wyjątków, 20 bloków programowych, możliwość programowania wg daty, przełączanie na tryb dzienny, ekonomiczny lub nocny. 4 różne tryby robocze (dzienny, ekonomiczny, nocny oraz tryb mrozu). Regulator czasowy pracy nadgodzinowej umożliwiający włączenie innych trybów działa poza ustawionymi czasami załączania. Regulator czasowy pracy nadgodzinowej z możliwością ustawienia w zakresie od 15 min do 24 h, umożliwiający przełączanie na tryb dzienny, ekonomiczny lub nocny. Zabezpieczenie kodem PIN ustawień takich jak temperatura, program zegarowy, itp. Zabezpieczenie przed mrozem automatycznie włączające nagrzewnice powietrza w przypadku zbyt niskiej temperatury w pomieszczeniu. Termostat z zegarem cyfrowym Połączenie: układ magistrali (dwuprzewodowy). Wymiary: 129 x 129 x 20 mm (dł. x szer. x wys.) Masa: 188 g. Klasa ochrony: IP30. Temperatura otoczenia: 0 40 C. Ustawianie temperatury: regulowane od 0 do 40 C, z dokładnością do 0,5 C Wyświetlacz czasu: 24-godzinny Lato / zima: Regulowane automatyczne wł./wył. Możliwość ustawienia menu w języku holenderskim, angielskim, niemieckim, francuskim, polskim lub rumuńskim Czujnik zewnętrzny: opcja pomiaru temperatury w odniesieniu do urządzenia lub na podstawie wartości średniej. Dane techniczne: Czujnik żarówkowy wypełniony cieczą Zakres regulacji C Różnica temperatur regulowana w zakresie 2 8K Klasa ochrony materiału i wodoodporność wg IP65 Moc przełączana 230 V~, 15(8) A. Możliwość zastosowania: GS+ G(C)+ GSX Możliwość zastosowania: Tanner MDE Tanner MDA Tanner MDC Tanner FBA (Ultra) 5-position controller 230V High/low/off controller Akcesoria: Zewnętrzny czujnik temperatury w pomieszczeniu podłączany do nagrzewnicy powietrza. Numer katalogowy Kabel sygnałowy 12,5 m ( ), 25 m ( ), 100 m ( ) 178

179 CHRONOTHERM TOUCH (TERMOSTAT MODULOWANY) TERMOSTAT POMIESZCZENIOWY Z REGULACJĄ PRĘDKOŚCI TERMOSTAT KONSTRUKCYJNY Numer katalogowy: Numer katalogowy: Numer katalogowy: Programowalny, modulowany termostat z zegarem do sterowania bojlerami modulowanymi, takimi jak Mark EcoFlex and PowerFlex, w oparciu o protokół komunikacyjny OpenTherm. Dzięki wyświetlaczowi dotykowemu, urządzenie jest niezwykle proste w obsłudze. Programowalny termostat pomieszczeniowy dla regulacji prędkości w urządzeniach wyposażonych w silnik EC. Termostat uruchamiający wentylację aparatu wentylacyjno-grzewczego zasilanego wodą, gdy na przykład temperatura zasilania aparatu jest temperaturą zadaną. Dane techniczne: Wyświetlacz: duży podświetlany ekran dotykowy. Możliwość częściowej lub całkowitej blokady wyświetlacza z ekranem dotykowym. Możliwość wyczyszczenia ekranu dotykowego bez zmiany ustawień. Program zegara: program tygodniowy. Możliwość dostosowania maksymalnie do 6 okresów dziennie. Możliwość zaprogramowania wielu dni jednocześnie. Możliwość zaprogramowania dnia wolnego, okresu urlopowego lub pracy zmianowej. Łatwość programowania zegara nadgodzin. Automatyczne przełączanie pomiędzy latem/ zimą. Zakres temperatur -4,5 +32 C Sterowanie: modulowane. Z funkcją zapamiętywania i optymalizacji. Możliwość sterowania w oparciu o warunki atmosferyczne. Wyposażony w pamięć stałą, w której przechowywane są wszystkie zapisane ustawienia. Tylko ustawienia tymczasowe nie są zapamiętywane. Brak zasilania akumulatora. Dane techniczne: Zasilanie: 230V/50Hz, 230V/60Hz lub 24V/60Hz Klasa ochrony: IP30. Temperatura powietrza regulowana w zakresie 0 40 C Temperatura transportu / przechowywania: C Limity wilgotności: % RH (brak kondensacji) Wymiary: 132 x 87 x 23,6 mm (dł. x szer. x wys.) Masa: 265 gram Plastikowa obudowa w kolorze RAL 9003 Montaż ścienny Dane techniczne: Temperatura w pomieszczeniu regulowana w zakresie C ze stopniowaniem 5 C Klasa ochrony IP40 Styki przełączające, kontakt bezpotencjałowy Moc przełączana V~, 16(4) A, min. 150 ma przy 24V~ Temperatura otoczenia C Maksymalna temperatura czujnika 110 C Wymiary 38 x 48 x 103 mm W zestawie przyłącze procesowe z użyciem metalowych zacisków motylkowych 220 mm. Możliwość zastosowania: EcoFlex PowerFlex MegaFlex MaxiFlex Możliwość zastosowania: Tanner CLA Fan Coil Możliwość zastosowania: Tanner MDA Tanner MDC Tanner FBA (Ultra) 5-stopniowy regulator obrotu 230 V Regulator wysoko/nisko/wyłącz 400V 179

180 Termostaty pomieszczeniowe i programowalne TERMOSTAT PRZECIWZAMROŻENIOWY TYGODNIOWY ZEGAR CYFROWY REGULATOR TEMPERATURY TYPU C- ZARNA KULA Numer katalogowy: Numer katalogowy: Numer katalogowy: Termostat chroniący przed zamarznięciem. Wyposażony w czujnik zewnętrzny tzw. kapilarę, który jest aktywny na całej długości. Cyfrowy przełącznik czasowy umożliwiający włączanie i wyłączanie instalacji lub sterowanie obniżaniem temperatury na noc lub w weekend. Elektroniczny regulator temperatury typu włączwyłącz do montażu na szynie DIN. Dane techniczne: Zakres regulacji C Różnica przełączania 1 K Klasa ochrony IP40 Styki przełączające, kontakt bezpotencjałowy Moc przełączana V~, 15(8) A, min. 150 ma przy 24V~ Temperatura otoczenia C Wymiary 105 x 112 x 55mm Kolor szary (RAL 7035) Kapilara miedziana Kapilara wypełniona czynnikiem Solkane R134a Kapilara aktywna na całej długości Długość kapilary 1,8 m. Dane techniczne: Łatwość w obsłudze 8 cykli włączenia / wyłączenia z 13 różnymi blokami dobowymi, programowalne według dnia lub bloku dni 4 różne tryby pracy: ręczne włączenie ciągłe, ręczne wyłączenie ciągłe, nastawiany zegar odliczania czasu, tryb automatyczny według programu przełączania timera Wbudowany timer odliczania czasu Możliwość montażu ściennego lub na szynie DIN Ręczne włączanie / wyłączanie Szybkie przełączanie pomiędzy czasem letnim i zimowym Rezerwa zasilania 72 godziny Wymiary 78,8 x 106 x 56 mm Stopień ochrony IP20 zgodnie z normą EN Napięcie robocze 230 VAC %, 50/60 Hz, 3,0 VA Styki przełącznikowe Q VAC, 24 VDC, maks. 6(3) A. Dane techniczne: Zasilanie 230 VAC, Hz Moc znamionowa silnika ok. 2,8 VA Czujnik zewnętrzny typu NTC4 Zakres ustawienia temperatury 0 60 C Regulowana różnica przełączania 0,5 5K Styki przełączające, styk bezpotencjałowy Obciążenie styków zwiernych 10(3) A, 250 V Obciążenie styków zwiernych 5(1,5) A, 250 V Wyposażone we wskaźnik LED po załączeniu styków (przekaźnika) Klasa ochrony IP20 Temperatura otoczenia C Wymiary 36 x 86 x 62,5 mm Zaciski 0,25 2,5 mm². Czujnik zewnętrzny Zakres pomiaru C Klasa ochrony IP30 Długość kabli pomiędzy regulatorem a czujnikiem maksymalnie 50 m Wymiary 74 x 74 x 41,5 mm. Możliwość zastosowania: Tanner MDA Tanner MDC Tanner FBA (Ultra) 5-stopniowy regulator obrotu 230 V Regulator wysoko/nisko/wyłącz 400V Możliwość zastosowania: Infra Akcesoria: Czujnik typu czarna kula. Numer katalogowy:

181 OJ INTERFEJS UŻYTKOWNIKA Z PANELEM DOTYKOWYM CZUJNIK CO 2 5-STOPNIOWY REGULATOR OBROTU 230 V Numer katalogowy: Numer katalogowy: (do montażu ściennego) Numer katalogowy: 6A A (Ecofan P) 6A (Ecofan W142) 12A A (Ecofan W142) 14A A (Ecofan W142) Prosty w użyciu panel sterowania służący do uruchamiania i zmiany ustawień pracy urządzenia Mark Airstream. Dzięki logicznemu układowi menu, łatwej nawigacji i łatwo rozpoznawalnym symbolom, obsługa panelu sterowania jest nieskomplikowana. Czujnik mierzący poziom zawartości CO 2 w powietrzu. Czułość tego czujnika CO 2 ustawiona jest na standardowe zastosowanie, do których należy, między innymi, monitorowanie pomieszczeń mieszkalnych i sal konferencyjnych pod względem zawartości CO 2 w powietrzu. Regulator prędkości jednofazowych silników 230 V wentylatora. Dane techniczne: Kolorowy wyświetlacz 3.5. Graficzny interfejs ułatwiający nawigację. Podłączanie i instalacja poprzez system Modbus. Możliwość zamontowania na obudowie urządzenia Airstream lub na ścianie. Instalacja przy pomocy QuickPlugTM. Użytkownik może zobaczyć wszystkie parametry systemowe. Tylko uprawnieni użytkownicy mają możliwość zmiany parametrów systemowych. Dostęp do systemu sterowania można uzyskać na 2 różnych poziomach: Użytkownik Instalator Napięcie 24 V DC, ±15% Maks. Zużycie prądu 37,5 ma Modbus RS-485, 115 kbaud Podłączenie Modbus 2 x RJ12 6/6 Maks. Długość kabla 50 m (w środowisku niskiej KE (Kompatybilność Elektromagnetyczna)) Temperatura otoczenia -10 C /+40 C Wilgotność powietrza 0-95% (przy braku kondensacji) Wymiary 80 x 121 x 42 Kabel Modbus MPFK6S Klasa ochrony IP21 Waga 190 g Dane techniczne: Zasilanie 24 V AC/DC. Dostępne różne skale czułości: ppm, ppm, ppm. Sygnał wyjściowy V. Dokładność pomiaru: +/- 70ppm plus 5% zmierzonej wartości. Zależność ciśnieniowa: +/- 1,6% / kpa. Czas rozgrzewania: około 1 godziny. Temperatura pomieszczeniowa: C Czas reakcji: około 1 minuty. Podłączenie elektryczne: 0,14-1,5 mm2. Plastikowa obudowa (RAL 9010). Wymiary 98 x 106 x 32 mm. Dane techniczne: Możliwość podłączenia wielu wentylatorów z maksymalnym prądem połączenia Klasa ochrony IP54 6-pozycyjny przełącznik wentylatora, włącznie z wyłączeniem Zielony wskaźnik pracy Możliwość podłączenia termostatu pokojowego i / lub konstrukcyjnego Możliwość sterowania siłownikiem, na przykład za pomocą przełączanych równocześnie styków (maks 2 A) Zabezpieczenie silnika za pomocą styków termicznych (bez PTC). Regulator dokonuje wyłączenia automatycznie w przypadku przeciążenia. Możliwość zastosowania: Airstream Możliwość zastosowania: Airstream Możliwość zastosowania: Tanner MDA (230V) Tanner FBA (Ultra) (230V) MDV Blue (230V) Ecofan W Ecofan P (6A only) 181

182 Regulatory/przełączniki 5-STOPNIOWY REGULATOR OBROTU 400 V REGULATOR WYSOKO/NISKO/WYŁĄCZ 400V GTM 11 Numer katalogowy: 2A IP54 4A IP21 7A IP21 Numer katalogowy: 7A Numer katalogowy: Regulator prędkości trójfazowych silników 3~400 V wentylatora. Regulator do ręcznego przełączania silników wentylatora 3~400 V w Y/ na poziom wysoki / niski. 5-stopniowy regulator sterujący kurtyną powietrzną EASYAIR P z możliwością podłączenia kontaktu drzwiowego. Dane techniczne: Możliwość podłączenia wielu wentylatorów z maksymalnym prądem połączenia Klasa ochrony IP54/IP21. 6-pozycyjny przełącznik wentylatora, włącznie z wyłączeniem Zielony wskaźnik pracy Możliwość podłączenia termostatu pokojowego i / lub konstrukcyjnego Możliwość sterowania siłownikiem, na przykład za pomocą przełączanych równocześnie styków (maks 2 A) Zabezpieczenie silnika za pomocą styków termicznych (bez PTC). Regulator dokonuje wyłączenia automatycznie w przypadku przeciążenia. Dane techniczne: Możliwość podłączenia wielu wentylatorów z maksymalnym prądem połączenia Klasa ochrony IP54 Przełącznik przełączania wentylatora na wysokie / niskie obroty lub wyłączenie Zielony wskaźnik pracy Możliwość podłączenia termostatu pokojowego i / lub konstrukcyjnego Możliwość sterowania siłownikiem, na przykład za pomocą przełączanych równocześnie styków (maks 2 A) Zabezpieczenie silnika za pomocą styków termicznych (bez PTC). Regulator dokonuje wyłączenia automatycznie w przypadku przeciążenia. Dane techniczne: Wymiary 122 x 70 x 35mm Wyposażony w kolorowy wyświetlacz Opcje języków: niemiecki, angielski (inne języki w przygotowaniu) Możliwość podłączenia równoległego maks. 10 kurtyn powietrznych W zależności od ustawień ogrzewania, istnieje możliwość zróżnicowanego sterowania opcjonalnym zaworem elektromagnetycznym podczas przestoju wentylatorów Możliwość wyboru od 1 do 5 trybów wentylatora przy użyciu pokrętła Możliwość przełączenia na ogrzewanie za pomocą pokrętła W przypadku awarii zasilania, ustawienia są zapisywane Sygnał usterki zewnętrznego termostatu przeciwzamrożeniowego ukazujący się na wyświetlaczu Opcje pracy automatycznej - W oparciu o kontakt drzwiowy - W oparciu o kontakt drzwiowy i termostat pomieszczeniowy - W oparciu o kontakt drzwiowy I termostat przeciwzamrożeniowy Możliwość zastosowania: Tanner MDA (400V) Tanner FBA (Ultra) (400V) MDV Blue (400V) Easyair T200 Możliwość zastosowania: Tanner MDA (400V) Tanner FBA (Ultra) (400V) Easyair T200 Możliwość zastosowania: EASYAIR P 182

183 GTM 11E PRZEŁĄCZNIK TRZYSTOPNIOWY MDC 230 V INTERFACE+ Numer katalogowy: Numer katalogowy: Numer katalogowy: Regulator elektroniczny sterujący kurtyną powietrzną EASYAIR E zasilaną elektrycznie. Dane techniczne: Wymiary 122 x 70 x 35mm Wyposażony w kolorowy wyświetlacz Opcje języków: niemiecki, angielski (inne języki w przygotowaniu) Możliwość podłączenia równoległego maks. 10 kurtyn powietrznych Tryb pracy: ręczna lub za pomocą ustawionego zegara Tryb obsługi ręcznej lub automatycznej W zależności od ustawień ogrzewania, istnieje możliwość zróżnicowanego sterowania opcjonalnym zaworem elektromagnetycznym podczas przestoju wentylatorów Możliwość wyboru od 1 do 5 trybów wentylatora przy użyciu pokrętła Możliwość wyboru od 1 do 3 trybów ogrzewania (w zależności od prędkości wentylatora) przy użyciu pokrętła Możliwość przełączenia na ogrzewanie za pomocą pokrętła W przypadku awarii zasilania, ustawienia są zapisywane Sygnał usterki zewnętrznego termostatu przeciwzamrożeniowego ukazujący się na wyświetlaczu Opcje pracy automatycznej: - W oparciu o kontakt drzwiowy. - W oparciu o termostat przeciwzamrożeniowy. - W oparciu o kontakt drzwiowy i termostat przeciwzamrożeniowy. - W oparciu o termostat pomieszczeniowy 3-stopniowy przełącznik wentylatora MDC 230 V. Interface+ może być wykorzystywany na dwa sposoby. 1. Regulacja mocy: Sygnał zewnętrzny 0-10VDC wykorzystywany jest w celu regulacji mocy palnika. Przy pomocy modułu Interface+, sterować można jedną nagrzewnicą G(S)+. Wejście bezpotencjałowe: Reset Wyjścia bezpotencjałowe: Usterka Praca 2. Podłączenie do BMS (system zarządzania budynkiem): Ustawienia, temperatury i kody błędów można odczytywać przy pomocy Modbus. Ustawienia sterownika OptiTherm+ można modyfikować. Dane techniczne: Okablowanie: Przewód ekranowany BUS (łączący moduł interfejs z nagrzewnicą) Wymiary: 109x154x49 mm (lxwxh) Waga: 498 gram Klasa ochrony: IP20 Temperatura pomieszczeniowa: 0-40 C Możliwość zastosowania: EASYAIR E Możliwość zastosowania: Tanner MDC (230V) W połączeniu ze sterownikiem silnika MDC 230 V. Numer katalogowy: Możliwość zastosowania: GS+ G(C)+ GSX 183

184 Regulatory/przełączniki CZUJNIK CIŚNIENIA Numer katalogowy: (230V) (400V) POTENCJOMETR Z KONTAKTEM WŁĄCZ/WYŁĄCZ WIELOFUNKCYJNY REGULATOR 230V WYPOSAŻONY W ZINTEGROWANY WYŚWIETLACZ Numer katalogowy: Numer katalogowy: Do sterowania wentylatorem EC w oparciu o ciśnienie. Pozwala na zróżnicowane sterowanie wentylatorem urządzenia MDV Blue EC za pośrednictwem sygnału. Regulator pozwalający na sterowanie wentylatorami MDV Blue w oparciu o temperaturę i poziom CO 2, stały przepływ, stałe ciśnienie, stałą wilgotność, stały poziom CO 2, poziom CO 2 i temperaturę. Dane techniczne: Zakres pomiaru: Pa Precyzja: 0,5% * wartość zmierzona ±2,5Pa Ciśnienie maksymalne: 20kPA Wymiary: 91x75x38mm (wxhxd) Temperatura otoczenia: -20 / +40 C (praca) 0 / +50 C (wyświetlacz) Wilgotność otoczenia: %RH Klasa ochrony: IP54 Waga: 110 gram Zasilanie: 0-10Vdc, 2-10Vdc, 0-20mA, 4-20mA Dane techniczne: Typ: 10K Opór: 10kOhm (-20% / +20%) Obciążenie kontaktu: 1A 230Vac Temperatura otoczenia: 35 C Klasa ochrony: IP54 zamontowany, IP44 wbudowany Waga: 145 gram Kolor: RAL 9010 Obudowa: Plastic ASA Montaż: wbudowany lub zamontowany Dane techniczne: Zasilanie: 230Vac ±10% Klasa ochrony: IP40 Wymiary (wxhxd): 87x87x42mm Modbus: RS485 podłączenie (slave) Zakres temperatur: 0-50 C Języki: angielski, niemiecki, duński i szwedzki Łatwa obsługa Regulacja kontrastu Możliwość ochrony dostępu do menu hasłem Zasilanie: 0-10V Kontakt przekaźnika: NO 250Vac 5.0A-AC1 Regulacja zegara nadgodzin 0-240min Możliwość podłączenia czujnika obecności, czujnika temperatury, czujnika CO2, czujnika wilgotności oraz czujnika ciśnienia. Wyposażony w przełącznik z programem tygodniowym do 10 bloków dziennie Waga: 160 gram Możliwość zastosowania: MDV Blue EC Możliwość zastosowania: MDV Blue EC Tanner MDA EC LDA Swirl Ecofan W EC Możliwość zastosowania: MDV Blue AC MDV Blue EC 184

185 CZUJNIK OBECNOŚCI DLA REGULATORA WIELOFUNKCYJNEGO CZUJNIK TEMPERATURY POMIESZCZENIOWEJ IP20 DLA REGULATORA WIELOFUNKCYJNEGO CZUJNIK TEMPERATURY IP54 DLA REGULATORA WIELOFUNKCYJNEGO Numer katalogowy: Numer katalogowy: Numer katalogowy: Czujnik obecności PIR do montażu ściennego. Czujnik temperatury pomieszczeniowej 22K ohm NTC do montażu ściennego w obudowie IP20. Zewnętrzny czujnik temperatury pomieszczeniowej 22K ohm w obudowie NTC IP54. Dane techniczne: Wymiary (wxhxd): 85x85x33mm Kąt: 90 Odległość: 5 metrów Opóźnienie wyłączenia: 15 sec. Brak możliwości regulacji Klasa ochrony: IP20 Zakres temperatur: +10 / +30 C Czujnik mierzy zmiany temperatury w ograniczonej odległości od przedniej części czujnika. Waga: 74 gram Dane techniczne: Wymiary (wxhxd): 85x85x33mm Zakres temperatur: -20 / +40 C Precyzja: ±1 C Klasa ochrony: IP20, strefa 3 wilgotnych pomieszczeń Typ czujnika: NTC 22K 2% Montaż: Montaż ścienny Waga: 88 gram Dane techniczne: Wymiary (wxhxd): 80x80x55mm Zakres temperatur: -40 / +60 C Precyzja: 2 C pełen zakres Klasa ochrony: IP54 Typ czujnika: NTC 22K 2% Montaż: Montaż ścienny Waga: 152 gram Temperatura przechowywania: -40 / +80 C Możliwość zastosowania: MDV Blue AC MDV Blue EC Możliwość zastosowania: MDV Blue AC MDV Blue EC Możliwość zastosowania: MDV Blue AC MDV Blue EC 185

186 Regulatory/przełączniki CZUJNIK POMIESZCZENIOWY CO 2 DLA REGULATORA WIELOFUNKCYJNEGO CZUJNIK POMIESZCZENIOWY WILGOTNOŚCI DLA REGULATORA WIELOFUKJNEGO AKTYWNY CZUJNIKA CIŚNIENIA I PRZEPŁYWU Z WYŚWIETLACZEM Numer katalogowy: Numer katalogowy: Numer katalogowy: Przeznaczony do mierzenia poziomu CO 2 w pomieszczeniu. Przeznaczony do pomiaru temperatury i/lub wilgotności względnej w pomieszczeniu. Czujnik ciśnienia przeznaczony do monitorowania i regulacji w oparciu o różnicę ciśnień lub przepływ. Dane techniczne: Wymiary (wxhxd): 85x85x33mm Zakres pomiaru: ppm Precyzja: ±50ppm per 500ppm Klasa ochrony: IP21 Montaż: Montaż ścienny Waga: 94 gram Temperatura pracy: +10 / +60 C Zasilanie: proporcjonalnie 0-10V 15mA Dane techniczne: Wymiary (wxhxd): 85x85x33mm Temperatura pomieszczeniowa: 0 / +60 C Precyzja temperaturowa: 0-10V = 0-50 C (max5ma) Precyzja temperaturowa: ±1 C Wydajność wilgotności: 0-10V = 0-100%RH (max 5mA) Precyzja wilgotności: ±5% RH (10-90% RH) Klasa ochrony: IP20, strefa 3 wilgotnych pomieszczeń Typ czujnika: NTC 22K 2% Typ montażu: Montaż ścienny Waga: 88 gram Dane techniczne: Zakres pomiaru: Pa Precyzja: -20/+40 C ±3 % (> 350 Pa), ±10 Pa (< 350 Pa) Ciśnienie maksymalne: 20kPA Wymiary: 91x75x36mm (wxhxd) Temperatura pomieszczeniowa: -20 / +40 C (praca) 0 / +50 C (wyświetlacz) Klasa ochrony: IP54 Waga: 110g Wydajnść: 0-10Vdc, 2-10Vdc, 0-20mA, 4-20mA Czynnik K: 0.1 to 9999 m3/h z możliwością zmiany na l/s. Zasilanie 24Vac ±15%, 50/60 Hz, Vdc Ustawienia zakresu ciśnienia: -50/+50 Pa, 0/100 Pa, 0/150 Pa, 0/300Pa, 0/500 Pa, 0/1000 Pa, 0/1600 Pa, 0/2500 Pa Ustawienia zakresu przepływu: 100 m 3 /h, 300 m 3 /h, 500 m 3 /h, 1000 m 3 /h, 3000 m 3 /h, 5000 m 3 /h, 9999 m 3 /h, m 3 /h x 1000, m 3 /h x 1000, m 3 /h x 1000 Możliwość zastosowania: MDV Blue AC MDV Blue EC Możliwość zastosowania: MDV Blue AC MDV Blue EC Możliwość zastosowania: MDV Blue EC Airstream 186

187 W9 G+ F4 230V F6 24V Numer katalogowy: Prosimy zwrócić się do naszego działu sprzedaży. Numer katalogowy: Numer katalogowy: Szafa sterownicza do sterowania jednej lub wielu nagrzewnic gazowych kondensacyjnych z palnikiem modulowanym w oparciu o temperaturę pomieszczenową. Szafa sterownicza do sterowania urządzeniem Föhn w wersji wysoko/nisko w oparciu o temperaturę pomieszczeniową, z możliwością chwilowego przełączenia urządzenia w tryb niski za pomocą cyfrowego timera. Szafa sterownicza do sterowania urządzeniem Föhn w wersji wysoko/nisko w oparciu o temperaturę pomieszczeniową, z możliwością chwilowego przełączenia urządzenia w tryb niski za pomocą cyfrowego timera. Dane techniczne: Obudowa z blachy stalowej z zamkiem cylindrycznym Jedna grupa zasilania 230 V na urządzenie z modułem przełączania dla wielu urządzeń Cyfrowy wyłącznik czasowy z programem tygodniowym Regulator temperatury dziennej i nocnej Przełącznik urlopowy umożliwiający pracę urządzeń w nocnej temperaturze przez dłuższy okres czasu Timer dodatkowego czasu regulowany od północy do 6:00 rano Przełącznik ogrzewania / wyłączania / wentylacji dla każdego urządzenia Podświetlany przycisk resetowania do wskazania i odblokowania niesprawności palnika dla każdego urządzenia Czujnik temperatury pomieszczeniowej dostarczany oddzielnie. Dane techniczne: Obudowa z blachy stalowej z zamkiem cylindrycznym Cyfrowy wyłącznik czasowy z programem tygodniowym Regulator temperatury dziennej i nocnej Przełącznik urlopowy umożliwiający pracę urządzeń w nocnej temperaturze przez dłuższy okres czasu Cyfrowy timer do chwilowego przełączania trybu dziennego poza programem zegarowym Cyfrowy timer do tymczasowego przełączania urządzenia w tryb niski Przełącznik ogrzewania / wyłączania / wentylacji Wskaźniki: stanu wysokiego Stanu niskiego pracy palnika awarii palnika Czujnik temperatury pomieszczeniowej dostarczany oddzielnie. Dane techniczne: Obudowa z blachy stalowej z zamkiem cylindrycznym Cyfrowy wyłącznik czasowy z programem tygodniowym Regulator temperatury dziennej i nocnej Przełącznik urlopowy umożliwiający pracę urządzeń w nocnej temperaturze przez dłuższy okres czasu Cyfrowy timer do chwilowego przełączania trybu dziennego poza programem zegarowym Cyfrowy timer do tymczasowego przełączania urządzenia w tryb niski Przełącznik ogrzewania / wyłączania / wentylacji Wskaźniki: stanu wysokiego Stanu niskiego pracy palnika awarii palnika Czujnik temperatury pomieszczeniowej dostarczany oddzielnie. Możliwość zastosowania: GS+ GC+ Możliwość zastosowania: Föhn G-Type wysoko/nisko Możliwość zastosowania: Föhn G-Type wysoko/nisko 187

188 Szafy sterownicze F7 C10 C12 Numer katalogowy: Numer katalogowy: Numer katalogowy: Szafa sterownicza do sterowania urządzeniem Föhn w wersji wysoko/nisko w oparciu o temperaturę pomieszczeniową, z dodatkowym sterowaniem ograniczającym gradient temperatury. Z opcją tymczasowego przełączenia urządzenia w tryb niski za pomocą cyfrowego timera. Gradient temperatury oznacza, że nagrzewnica jest uruchamiana z minimalną mocą i nagrzewa z pełną mocą przez 30 minut przy ogrzewaniu 45K. Jeśli po 30 minutach zasysane powietrze ma temperaturę poniżej 12 C, nagrzewnica dalej grzeje z maksymalną mocą. Jeśli temperatura zasysanego powietrza przekracza 12 C, nagrzewnica grzeje z minimalną mocą, przy ogrzewaniu 30K. Dane techniczne: Obudowa z blachy stalowej z zamkiem cylindrycznym Cyfrowy wyłącznik czasowy z programem tygodniowym Regulator temperatury dziennej i nocnej Regulator ograniczający gradient temperatury Przełącznik urlopowy umożliwiający pracę urządzeń w nocnej temperaturze przez dłuższy okres czasu Cyfrowy timer do chwilowego przełączania trybu dziennego poza programem zegarowym Cyfrowy timer do tymczasowego przełączania urządzenia w tryb niski Przełącznik ogrzewania / wyłączania / wentylacji Wskaźniki: stanu wysokiego tanu niskiego pracy palnika awarii palnika Czujnik temperatury pomieszczeniowej dostarczany oddzielnie. Możliwość zastosowania: Föhn Szafa sterownicza do sterowania urządzeniem Calflo (włączania i wyłączania) w oparciu o temperaturę w pomieszczeniu przy minimalnym ograniczeniu temperatury wejściowej. Dane techniczne: Obudowa z blachy stalowej z zamkiem cylindrycznym Regulator temperatury w pomieszczeniu i ograniczenia minimalnej temperatury dopływającego powietrza korzystający z sygnału sterowania 2 10 VDC Przełącznik ogrzewania / wyłączania / wentylacji Wskaźniki awarii: awarii palnika nieprawidłowości dopływu powietrza wyłączenia termicznego palnika błędu maksymalnego zabrudzonego filtra Wskaźniki pracy: włączenia palnika pracy palnika odblokowania sterowania Przycisk do resetowania niesprawności palnika Styk bezpotencjałowy do obsługi wyciągu powietrza (mak. 24 V) Styk bezpotencjałowy (zasilanie urządzeń innych producentów) do kontroli pracy wyciągu powietrza Czujnik temperatury pomieszczeniowej dostarczany oddzielnie Osobno dostarczany kanałowy czujnik temperatury ograniczający minimalną temperaturę wlotu powietrza. Możliwość zastosowania: Calflo włącz/wyłącz Szafa sterownicza do sterowania urządzeniem Calflo (włączania i wyłączania) w oparciu o temperaturę w pomieszczeniu przy minimalnym ograniczeniu temperatury wejściowej. Dane techniczne: Obudowa z blachy stalowej z zamkiem cylindrycznym Regulator temperatury w pomieszczeniu i ograniczenia minimalnej temperatury dopływającego powietrza korzystający z sygnału sterowania 2 10 VDC Przełącznik ogrzewania / wyłączania / wentylacji Cyfrowy wyłącznik czasowy z programem tygodniowym Przełącznik urlopowy umożliwiający pracę urządzeń w nocnej temperaturze przez dłuższy okres czasu Timer dodatkowego czasu regulowany od północy do 6:00 rano Wskaźniki awarii: awarii palnika nieprawidłowości dopływu powietrza wyłączenia termicznego palnika błędu maksymalnego / ciśnienia gazu zanieczyszczonego filtra Wskaźniki pracy: włączenia palnika pracy palnika włączenia wentylatora zasilającego odblokowania sterowania Przycisk do resetowania niesprawności palnika Styk bezpotencjałowy do obsługi wyciągu powietrza (mak. 24 V) Styk bezpotencjałowy (zasilanie urządzeń innych producentów) do kontroli pracy wyciągu powietrza Czujnik temperatury pomieszczeniowej dostarczany oddzielnie Osobno dostarczany kanałowy czujnik temperatury ograniczający minimalną temperaturę wlotu powietrza. Możliwość zastosowania: Calflo włącz/wyłącz 188

189 C20 C22 SLR WŁĄCZ/WYŁĄCZ Numer katalogowy: Numer katalogowy: Numer katalogowy: Szafa sterownicza do sterowania urządzeniem Calflo (wysoko / nisko) w oparciu o temperaturę w pomieszczeniu przy minimalnym ograniczeniu temperatury wejściowej. Szafa sterownicza do sterowania urządzeniem Calflo (wysoko / nisko) w oparciu o temperaturę w pomieszczeniu przy minimalnym ograniczeniu temperatury wejściowej. Z monitorowaniem temperatury dziennej i nocnej. Szafa sterownicza do włączania i wyłączania jednego lub wielu urządzeń Infra w oparciu o temperaturę pomieszczeniową, z ustawianiem temperatury dziennej i nocnej. Dane techniczne: Obudowa z blachy stalowej z zamkiem cylindrycznym Regulator temperatury w pomieszczeniu i ograniczenia minimalnej temperatury dopływającego powietrza korzystający z sygnału sterowania 2 10 VDC Przełącznik ogrzewania / wyłączania / wentylacji Przełącznik wysoki / niski stan wentylatora zasilającego Wskaźniki awarii: awarii palnika nieprawidłowości dopływu powietrza wyłączenia termicznego palnika błędu maksymalnego / ciśnienia gazu zabrudzonego filtra Wskaźniki pracy: włączenia palnika pracy palnika niskiego stanu wentylatora zasilającego wysokiego stanu wentylatora zasilającego odblokowania sterowania Przycisk do resetowania niesprawności palnika Styk bezpotencjałowy do uruchomienia wyciągu powietrza (maks. 24 V) Styk bezpotencjałowy do przełączenia wyciągu powietrza w tryb wysoki (maks. 24 V) Styk bezpotencjałowy (zasilanie urządzeń innych producentów) do kontroli pracy wyciągu powietrza w stanie niskim Styk bezpotencjałowy (zasilanie urządzeń innych producentów) do kontroli pracy wyciągu powietrza w stanie wysokim Czujnik temperatury pomieszczeniowej dostarczany oddzielnie Osobno dostarczany kanałowy czujnik temperatury ograniczający minimalną temperaturę wlotu powietrza. Dane techniczne: Obudowa z blachy stalowej z zamkiem cylindrycznym Regulator temperatury w pomieszczeniu i ograniczenia minimalnej temperatury dopływającego powietrza korzystający z sygnału sterowania 2 10 VDC Przełącznik ogrzewania/wyłączania/wentylacji Przełącznik wysoki / niski stan wentylatora zasilającego Cyfrowy wyłącznik czasowy z programem tygodniowym Przełącznik urlopowy umożliwiający pracę urządzeń w nocnej temperaturze przez dłuższy okres czasu Cyfrowy timer (0 6 godzin) do chwilowego przełączania trybu dziennego poza programem zegarowym Wskaźniki awarii: awarii palnika nieprawidłowego ciśnienia powietrza zasilającego awarii wyłączenia termicznego palnika błędu maksymalnego / ciśnienia gazu zanieczyszczonego filtra Wskaźniki robocze: włączenia palnika niskiego stanu wentylatora zasilającego wysokiego stanu wentylatora zasilającego, odblokowania sterowania Przycisk do resetowania niesprawności palnika Styk bezpotencjałowy do uruchomienia wyciągu powietrza (maks. 24 V) Styk bezpotencjałowy do przełączenia wyciągu powietrza w tryb wysoki (maks. 24 V) Styk bezpotencjałowy (zasilanie urządzeń innych producentów) do kontroli pracy wyciągu powietrza w stanie niskim Styk bezpotencjałowy (zasilanie urządzeń innych producentów) do kontroli pracy wyciągu powietrza w stanie wysokim Czujnik temperatury pomieszczeniowej dostarczany oddzielnie Osobno dostarczany kanałowy czujnik temperatury ograniczający minimalną temperaturę wlotu powietrza. Dane techniczne: Obudowa z blachy stalowej z zamkiem cylindrycznym Grupa zasilania 230 V na każde urządzenie Cyfrowy wyłącznik czasowy z programem tygodniowym Regulator temperatury dziennej i nocnej Przełącznik urlopowy umożliwiający pracę urządzeń w nocnej temperaturze przez dłuższy okres czasu Timer dodatkowych godzin od 0 do 6 godzin Przełącznik włączania / wyłączania urządzeń Infra Line dla każdego z urządzeń Podświetlany przycisk resetowania do wskazania i odblokowania niesprawności palnika dla każdego urządzenia Czujnik temperatury typu czarna kula dostarczany oddzielnie. Możliwość zastosowania: Calflo wysoki / niski Możliwość zastosowania: Calflo wysoko / nisko Możliwość zastosowania: Infra Line włącz/wyłącz 189

190 Szafy sterownicze STEROWANIE SILNIKIEM MDC 230 V do 3,0 kw STEROWANIE SILNIKIEM MDC 400 V Numer katalogowy: Numer katalogowy: 1.1kW kW kW kW Umożliwia przełączanie wentylatora jednofazowego 230 V w układzie MDC. Dodatkowo daje możliwość podłączenia zewnętrznego termostatu pomieszczeniowego oraz 3-stopniowego przełącznika wentylatora. Do sterowania wentylatorem trójfazowym 400 V w układzie MDC. Dodatkowo daje możliwość podłączenia zewnętrznego termostatu pomieszczeniowego oraz 3-stopniowego przełącznika wentylatora. Dane techniczne: Obudowa z blachy stalowej Przełącznik magnetyczny do sterowania wentylatorem. Zaciski do podłączenia zewnętrznego termostatu pokojowego. Zaciski do podłączenia zewnętrznego przełącznika 3-stopniowego. Dane techniczne: Obudowa z blachy stalowej Przełącznik magnetyczny do sterowania wentylatorem Zaciski do podłączenia zewnętrznego termostatu pokojowego Możliwość zastosowania: Tanner MDC (230V) Możliwość zastosowania: Tanner MDC (400V) 190

191 191

192 NAWIEWNIKI I SYSTEMY KANAŁOWE NAWIEWNIKI I SYSTEMY KANAŁOWE NA ZAPYTANIE 192
