CLIMA MANAGER STEROWNIK POGODOWY I URZĄDZENIE DIAGNOSTYCZNE

Wielkość: px
Rozpocząć pokaz od strony:

Download "CLIMA MANAGER STEROWNIK POGODOWY I URZĄDZENIE DIAGNOSTYCZNE"

Transkrypt

1 CLIMA MANAGER STEROWNIK POGODOWY I URZĄDZENIE DIAGNOSTYCZNE

2 SPIS TREŚCI 1 STEROWNIK POGODOWY INFORMACJE OGÓLNE INSTRUKCJA PODŁĄCZENIA URZĄDZENIA MONTAŻ STEROWNIKA NA ŚCIANIE OPIS ŁĄCZY TERMINALA (CR) Sonda zewnętrzna STEROWANIE STREFAMI (DZIENNĄ I NOCNĄ) OBSUŁGA WŁĄCZENIE STEROWNIKA USTAWIENIE GODZINY I DATY WYBÓR TRYBU PRACY STEROWNIKA TRYBY PRACY STEROWNIKA TRYB RĘCZNY Wyświetlanie temperatur Zmiana temperatury pokojowej (ustawianie) Zmiana temperatury c.o. i c.w.u. (ustawianie) TRYB AUTOMATYCZNY Zmiana temperatury pokojowej (modyfikacja czasowa lub trwała) Zmiana temperatury c.o. i c.w.u. (ustawianie) PROGRAMY GRZEWCZE FABRYCZNE NASTAWY PROGRAMU TYGODNIOWEGO EDYTOWANIE (SPRAWDZANIE) USTAWIONEGO PROGRAMU ZMIANA PROGRAMU (WPROWADZANIE NOWYCH PRZEDZIAŁÓW CZASOWYCH) FUNKCJA PARTY (CZASOWE USTAWIENIE TEMPERATURY DZIENNEJ ) FUNKCJE HOLIDAY (WAKACJE) POWRÓT DO USTAWIEŃ FABRYCZNYCH PROGRAMU GRZEWCZEGO ODCZYTY WSKAZAŃ TEMPERATURY WSKAZANIA AWARYJNYCH WYŁĄCZEŃ KOTŁA KODY BŁĘDÓW DLA KOTŁA EUROCOMFORT Wyłączenie awaryjne typu A Wyłączenie awaryjne typu E KODY BŁĘDÓW DLA KOTŁA UNO Wyłączenie awaryjne typu A Wyłączenie awaryjne typu E KODY BŁĘDÓW DLA KOTŁA MICROGENUS I MICROGENUS PLUS Wyłączenie awaryjne typu A Wyłączenie awaryjne typu E /16

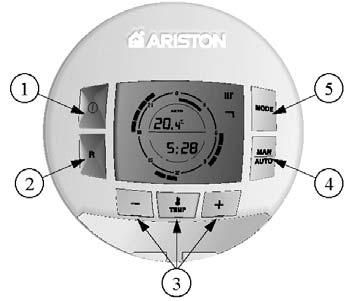

3 1 STEROWNIK POGODOWY informacje ogólne Za jego pomocą możemy: włączyć i wyłączyć kocioł zmieniać tryb pracy kotła mierzyć i ustawiać temperaturę pokojową, instalacji c.o. i c.w.u. ustawiać tygodniowy program pracy kotła z dwiema temperaturami pokojowymi Podstawowe przyciski sterownika polepszyć komfort pracy instalacji i dostosowanie się temperatury zasilania grzejników do temperatury zewnętrznej czasowo zmienić zaprogramowaną funkcję za pomocą programu "party" lub "holiday" kontrolować zewnętrzny zawór strefowy identyfikować ewentualne awarie kotła Pod klapką znajdują się następne klawisze 1. SET ustawienie 2. TIME/DAY czas / dzień 3. klapka 4. PROGRAM - programowanie 5. DAY/NIGHT dzień / noc 1. ON/OFF (podświetlany na niebiesko) 2. RESET (podświetlany na czerwono) 3. przyciski wyboru i nastawy temperatury 4. przełącznik tryb ręczny / automatyczny 5. przełącznik trybu pracy kotła (c.o. / c.w.u.) Środek wyświetlacza pokazuje: 1. temperaturę pokojową 2. aktualny czas Symbole na wyświetlaczu Żądanie grzania palnik Tryb c.o. włączony Blokada kotła z powodu braku jonizacji Zadziałanie czujnika ciągu kominowego Brak wody w układzie / słabe ciśnienie w kotle Przegrzew Tryb automatyczny Temperatura nocna (obniżona) Tryb c.w.u. Tryb serwisowy Tryb analizy spalin Błąd Temperatura dzienna Tryb przeciwzamrożeniowy dni tygodnia 1. Poniedziałek (MON) 2. Wtorek (TUE) 3. Środa (WED) 4. Czwartek (THU) 5. Piątek (FRI) 6. Sobota (SAT) 7. Niedziela (SUN) oznaczenia trybu pracy w reżimie temperatury dziennej Mały prostokącik oznacza realizację programu temperatury "dziennej", natomiast puste pole oznacza tryb "nocny". 3/16

4 2 INSTRUKCJA PODŁĄCZENIA URZĄDZENIA 2.1 Montaż sterownika na ścianie Na montaż sterownika należy wybrać pomieszczenie, w którym najczęściej przebywają domownicy, aby mieć pewność iż warunki termiczne w całym domu będą optymalne. Podczas montażu należy również przestrzegać poniższych zaleceń: sterownik musi znajdować się ok m nad podłogą należy go zainstalować z dala od źródeł ciepła (grzejniki, miejsca nasłonecznione ) nie instalować urządzenia w miejscach narażonych na gwałtowne zmiany temperatury (w pobliżu okien, drzwi...). Podłączenia sterownika z kotłem dokonujemy przy pomocy przewodu 2x0,5mm 2 oraz terminala (CR). 1. widok z tyłu 2. miejsce umieszczenia czujnika temperatury pokojowej 2.2 Opis łączy terminala (CR) A - złącze sterownika (CR). B - złącze sondy zewnętrznej C na złączu pojawia się napięcie +12 V CC, które służy do sterowania np. cewką zaworu strefowego D wtyk do modułu kotła Sonda zewnętrzna Podłączenie zewnętrznej sondy należy wykonać przy pomocy przewodu 2x0,5 mm 2, co umożliwia zastosowanie maksymalnej długości kabla do 50 m. Miejsce umieszczenia sondy powinno znajdować się o ile jest to możliwe na wysokości 2-2,5 m od gruntu i powinno być raczej zwrócone w stronę północną, a w każdym razie nie może znajdować się bezpośrednio pod okapem, balkonem lub innymi wnękami, nie może być również wystawione na bezpośrednie działanie promieni słonecznych oraz innych czynników mających wpływ na niewłaściwe odczytywanie temp. zewnętrznej. 4/16

5 2.3 Sterowanie strefami (dzienną i nocną) 5/16

6 6/16

7 3 OBSUŁGA 3.1 Włączenie sterownika Przed uruchomieniem należy upewnić się, czy włącznik główny (zasilania) na kotle jest w pozycji ON (nie dotyczy kotła UNO, EUROCOMFORT oraz ACO). Następnie należy nacisnąć przycisk ON/OFF na sterowniku, wówczas wyświetlacz urządzenia podświetli się na kolor niebieski. Tym przyciskiem wyłączymy sterownik jednocześnie wyłączając kocioł. 3.2 Ustawienie godziny i daty Jeżeli data i godzina nie zostały ustawione wówczas ich nieokreślone wartości migają na sterowniku, po to, aby przypomnieć, użytkownikowi, że parametry te należy ustawić przed przystąpieniem do dalszych czynności programowania sterownika. Aby to uczynić należy : 1. otworzyć pokrywę dostępu do klawiszy ustawień 1. klawisz SET 2. klawisz TIME/DAY 2. nacisnąć i przytrzymać klawisz TIME/DAY przez ok. 3 sekundy cyfra godzin zaczyna migać - używając przycisków i ustawiamy właściwą godzinę 1. dzień tygodnia (poniedziałek) 2. czas 3. należy ponownie nacisnąć przycisk SET i ustawić odpowiednią wartość minut przyciskami i 4. po kolejnym naciśnięciu przycisku SET zaczyna migać ikona dnia tygodnia, której odpowiedni parametr ustawiamy używając przycisków i 5. jeżeli zachodzi konieczność ewentualnej zmiany wcześniej wprowadzonych parametrów należy nacisnąć przycisk SET i postępować wg powyżej opisanego schematu. 6. gdy parametry godziny i dania tygodnia zostały wprowadzone prawidłowo należy nacisnąć przycisk TIME/DAY aby potwierdzić nastawy i wyjść z trybu ustawień. UWAGA!. W przypadku awarii lub odłączenia kotła od zasilania ustawienia pozostaną w pamięci sterownika ok 30 minut. Po tym czasie ponownie należy ustawić datę i godzinę, aby można było korzystać z funkcji programowania. 3.3 Wybór trybu pracy sterownika Sterownik może pracować w trybie sterowania ręcznego (bez automatycznego obniżenia temp. pomieszczenia) lub automatycznego (automatyczne obniżenie temp. pomieszczenia pomiędzy COMFORT a ECONOMY). Wyboru trybu pracy sterownika dokonujemy przyciskiem MAN/AUTO. Po naciśnięciu tego przycisku na ekranie wyświetlacza pojawi się jeden z dwu poniżej przedstawionych obrazów, które informują o wybranym trybie pracy. Sterowanie ręczne Sterowanie automatyczne 7/16

8 4 TRYBY PRACY STEROWNIKA 4.1 Tryb ręczny W trybie ręcznym kocioł może pracować w systemie c.w.u. lub c.o. i c.w.u. (LATO/ZIMA). W trybie c.o. włączanie/wyłączanie kotła sterowane jest przez czujnik temperatury pokojowej (zamontowany w sterowniku), w funkcji ustawionej i zmierzonej temperatury pomieszczenia. W systemie c.w.u. uruchomienie kotła następuję poprzez pobór wody użytkowej lub spadek temp. wody w zasobniku. Aby zmienić system pracy kotła należy na sterowniku nacisnąć przycisk MODE tyle razy, aż na wyświetlaczu ukaże się nam żądany symbol (system pracy kotła). symbol nie miga ogrzewanie c.w.u. (system LATO) w układzie przepływowym centralne ogrzewanie symbol miga ogrzewanie c.w.u. (system LATO) podgrzewana jest woda w zasobniku centralne ogrzewanie i ogrzewanie c.w.u. (system ZIMA) z priorytetem c.w.u Wyświetlanie temperatur Temperatura pokojowa Jeżeli sterownik podłączony jest do kotła i włączone jest zasilanie na wyświetlaczu pokazywana jest aktualna temperatura pomieszczenia (np. 20 O C), natomiast po jednokrotnym naciśnięciu przycisku lub wyświetlona zostanie temp. ustawiona przez użytkownika. Jednocześnie z temp. pomieszczenia wyświetlana jest aktualna godzina. UWAGA: Jeżeli ustawienia dokonujemy po raz pierwszy wówczas po naciśnięciu przycisku lub wyświetlona zostanie temp. 20 O C (nastawa fabryczna) określana jako COMFORT. Sytuacja ta powtórzy się jeżeli sterownik zostanie odłączony od zasilania na okres dłuższy niż 30 min Temperatura c.w.u. i c.o. (ustawiona) Aby sprawdzić jakie wartości temperatur ciepłej wody użytkowej i wody grzewczej zostały ustawione przez użytkownika należy jednokrotnie nacisnąć przycisk TEMP na wyświetlaczu zobaczymy ustawione wartości. Ustawienia są wyświetlane przez ok. 10 sekund. stan ustawiania ustawiona temperatura c.w.u ustawiona temperatura c.o. Fabrycznie wprowadzone są następujące temperatury Temperatura c.w.u. (40 O C) Temperatura c.o. (75 O C) Zmiana temperatury pokojowej (ustawianie) Aby zmienić ustawienie temperatury pokojowej należy jednokrotnie nacisnąć lub wyświetlona zostanie aktualnie ustawiona temperatura (opis w pkt ); następnie naciskając przycisk lub ustawiamy żądaną wartość temperatury. Podczas tej procedury wyświetlana temperatura miga. Po ok. 10s ustawienie zostaje zapamiętane automatycznie. 8/16

9 4.1.3 Zmiana temperatury c.o. i c.w.u. (ustawianie) Aby dokonać zmiany temperatury c.w.u. lub c.o., należy nacisnąć i przytrzymać przycisk TEMP, tak długo, aż na wyświetlaczu zacznie migać symbol np.. Wówczas używając przycisków i ustawiamy odpowiednią wartość temperatury wody użytkowej. Ponowne naciśnięcie przycisku TEMP spowoduje miganie na wyświetlaczu symbolu np. wówczas przy pomocy przycisków i zmieniamy temperatury wody w układzie grzewczym. Kolejne naciśnięcie przycisku TEMP kończy procedurę ustawiania temperatur c.w.u. i c.o. Poniżej przedstawiony jest wyświetlacz w czasie ustawiania temperatur. Ustawianie temp. c.w.u. Ustawianie temp. c.o. (miga temp. c.w.u.) (miga temp. c.o.) 4.2 Tryb automatyczny Poniższy rysunek przedstawia wyświetlacz sterownika podczas pracy w trybie automatycznym. W tym trybie sterownik włącza i wyłącza kocioł automatycznie realizując wprowadzony program tygodniowy z zadanymi temperaturami otoczenia podwyższona ( dzienna COMFORT) i obniżona ( nocna ECONOMY). Wyświetlacz pokazuje: 1. AUTO informacja o działaniu w trybie automatycznym cyfrowe oznaczenie aktualnej: temperatury pomieszczenia np. 18 O C godziny 19:30 segmentowe oznaczenie dnia tygodnia np. MON - poniedziałek 2. przedziałami zaznaczone okresy obowiązywania temperatury dziennej i nocnej np. od godz oraz i temperatura obniżona ( nocna - ECONOMY) w pozostałych okresach oznaczonych prostokątami temperatura podwyższona ( dzienna COMFORT) Jeżeli sterownik ustawiony był w trybie ręcznym, to po naciśnięciu przycisku MAN/AUTO sterownik przejdzie w tryb sterowania automatycznego. W przypadku gdy temperatura dzienna ustawiona będzie na poziomie 21 O C, to dla powyższego przypadku (rysunku) o godz (aktualna godzina) uruchomiony zostanie kocioł w celu podniesienia temperatury pomieszczenia z 18 O C (aktualna temperatura dzienna oznaczona symbolem ) do temp. 21 O C (temp. żądana). Od tego momentu sterownik zaczyna kontrolować temp. pomieszczenia wg ustawionego programu grzewczego. Następuje automatyczne przełączanie pomiędzy temp. dzienną (symbol ) a nocną (symbol ). Poniżej przedstawiony jest schemat sterowania działania sterownika w trybie automatycznym Ustawione przedziały czasowe /16

10 4.2.1 Zmiana temperatury pokojowej (modyfikacja czasowa lub trwała) Trwała modyfikacja temperatury pomieszczenia Aby zmienić na stałe temperaturę dzienną lub nocną należy otworzyć klapkę następnie nacisnąć i przytrzymać przez 3 sekundy przycisk (1) DAY/NIGHT; wówczas zaczyna migać temperatura dzienna, jej wartość zmodyfikujemy przyciskami i. Po ustawieniu żądanej wartości temperatury naciskamy przycisk SET i przechodzimy do ustawiania temperatury nocnej posługując się przyciskami i. Następne naciśnięcia przycisku SET spowodują naprzemienne wyświetlenia temperatury dziennej lub nocnej. Aby zapamiętać nasze ustawienia należy jednokrotnie nacisnąć przycisk DAY/NIGHT. USTAWIENIA FABRYCZNE Temperatura dzienna (podwyższona) COMFORT Temperatura nocna (obniżona) ECONOMY Czasowa modyfikacja temperatury pomieszczenia Po naciśnięciu przycisku lub na wyświetlaczu pokazana zostanie temperatura pomieszczenia ustawiona przez użytkownika (np. 22 O C). Sposób ustawienia temp. opisano w pkt Czasowej zmiany temperatury dziennej lub nocnej dokonujemy poprzez naciśnięcie przycisku lub (obniżenie/podwyższenie temperatury) w czasie ustawiania wartość temp. na wyświetlaczu miga. Po dokonaniu modyfikacji układ programowania opuszczamy poprzez naciśnięcie przycisku TEMP lub nastąpi to automatycznie po ok. 15s. UWAGA: 1. Czasowa zmiana dotyczy tej temperatury, która jest w danej chwili realizowana wg ustawionego programu grzewczego. Zmiana obowiązuje do chwili zmiany zaprogramowanego przedziału czasowego. 2. Dla przykładu jak na rysunku obok modyfikacja temp. dziennej z 20 O C na 21 O C realizowana będzie od godz do godz (wg programu). 3. Jeżeli ustawienia dokonujemy po raz pierwszy wówczas po naciśnięciu przycisku lub wyświetlona zostanie temp. 20 O C (ustawienie fabryczne) określana jako COMFORT. Sytuacja ta powtórzy się jeżeli sterownik zostanie odłączony od zasilania na okres dłuższy niż 30 min Zmiana temperatury c.o. i c.w.u. (ustawianie) Sposób i zakresy ustawiania temperatur opisane zostały w pkt UWAGA: Jeżeli do sterownika podłączona jest sonda zewnętrzna i wybrana jest opcja regulacji pogodowej, nie można wprowadzić zmian temperatury c.o. 10/16

11 5 PROGRAMY GRZEWCZE 5.1 Fabryczne nastawy programu tygodniowego Od poniedziałku do piątku Od soboty do niedzieli przedział I Temperatura nocna (obniżona) przedział II (podwyższona) Temperatura dzienna przedział III Temperatura nocna (obniżona) przedział IV Temperatura dzienna (podwyższona) przedział V Temperatura nocna (obniżona) przedział I Temperatura nocna (obniżona) przedział II Temperatura dzienna (podwyższona) przedział III Temperatura nocna (obniżona) 5.2 Edytowanie (sprawdzanie) ustawionego programu Aby sprawdzić ustawiony program należy otworzyć klapkę i jednokrotnie nacisnąć przycisk PROGRAM (1), wówczas wyświetlony zostanie program ustawiony dla pierwszego dnia tygodnia poniedziałek (MON). Kolejne naciśnięcie przycisku PROGRAM spowoduje przejście do następnego dnia tygodnia wtorek (TUE). Następne naciśnięcia przycisku PROGRAM, wyświetla kolejne dni tygodnia aż dojdziemy do niedzieli (SUN). Aby wyjść z trybu sprawdzania ustawień tygodniowych należy jeszcze raz nacisnąć PROGRAM. 5.3 Zmiana programu (wprowadzanie nowych przedziałów czasowych) Aby zmienić program tygodniowy należy otworzyć klapkę następnie nacisnąć i przytrzymać przycisk PROGRAM przez ok. 3s, do momentu kiedy na wyświetlaczu zaczną migać prostokąciki oznaczające dni tygodnia. W zależności od tego, dla jakich dni tygodnia chcemy ustawiać programy, za pomocą przycisków i, wybieramy dzień/dni dla których będziemy zmieniać (ustawiać) program wg poniższej tabeli (prostokąciki w dalszym ciągu migają). Taki sam program od poniedziałku do niedzieli Taki sam program od poniedziałku do piątku Taki sam program od soboty do niedzieli Każdy dzień jest zaprogramowany indywidualnie 11/16

12 Po dokonaniu wyboru dni(a) tygodnia do modyfikacji należy nacisnąć przycisk (1) SET prostokącik dnia tygodnia przestaje migać, natomiast migać zaczyna zakres ustawiania godziny dla pierwszego przedziału czasowego (ustawiania czasu trwania obniżenia nocnego temperatury). Używając przycisków i skracamy lub wydłużany czas trwania danego okresu grzewczego (zegar ustawiany jest z krokiem 15 minut). Dla przykładu jak na rys.2. ustawiony przedział czasowy odnosi się do temperatury nocnej oznaczonej symbolem, która rozpoczyna się o godz i trwa do godz. 6 00, modyfikacji czasu dokonujemy poprzez naciśnięcie przycisku lub (skrócenia/wydłużenia). Po ustawieniu właściwego przedziału czasowego naciskamy przycisk SET i przechodzimy do ustawień okresu w którym realizowana będzie temperatura dzienna (rys. 3.). Na wyświetlaczu migają prostokąciki oznaczające czas działania temperatury podwyższonej. Za pomocą przycisku lub (skrócenia/wydłużenia) ustawiamy odpowiednią godzinę zakończenia okresu obowiązywania podwyższonej temperatury, punkt początkowy został ustalony wcześniej programując punkt końca obniżenia nocnego (godz ). Dla przykładu rys. 3. początek temperatury dziennej rozpoczyna się o godz a kończy o godz Kolejne naciśnięcie przycisku SET spowoduje przejście do programowania następnego przedziału czasowego. Każdorazowo, kiedy kończymy ustawianie czasu startu lub zakończenia danego segmentu, należy nacisnąć przycisk SET aby potwierdzić dokonane zmiany. Po zakończeniu programowania wszystkich okresów po naciśnięciu przycisku SET na wyświetlaczu zaczyna migać dzień tygodnia, jeżeli chcemy dokonać modyfikacji programu dla innego dnia lub grupy dni naciskamy przycisk lub w ten sposób dokonujemy wyboru odpowiedniego okresu i przechodzimy do ustawiania programu w sposób opisany powyżej. Po zakończeniu modyfikacji wszystkich przedziałów czasowych naciskając przycisk PROGRAM wychodzimy z trybu ustawiania przedziałów czasowych. UWAGA: Podczas ustawiania programów należy pamiętać o tym, aby przedziały czasowe nie zachodziły na siebie. Rys.1. Rys. 2. Rys. 3. Modyfikowany program np. dla poniedziałku (MON) przedział przedział przedział przedział Przedział Tok postępowania przy programowaniu Temperatura nocna (obniżona) Temperatura dzienna (podwyższona) Temperatura nocna (obniżona) Temperatura dzienna (podwyższona) Temperatura nocna (obniżona) 1. Naciśnij przycisk PROGRAM (ok. 3s) zaczną migać wszystkie dni tygodnia. 2. Przyciskiem ustaw odpowiedni dzień/dni tygodnia do zmiany programu następnie naciśnij przycisk SET aby przejść do programowania (opis powyżej) ustawianie pierwszego przedziału czasowego 3. naciśnij przycisk lub aby ustawić odpowiedni czas (tutaj 5 30 ) i naciśnij przycisk SET 4. naciśnij przycisk lub aby ustawić odpowiedni czas (tutaj 7 15 ) i naciśnij przycisk SET 5. naciśnij przycisk lub aby ustawić odpowiedni czas (tutaj ) i naciśnij przycisk SET 6. naciśnij przycisk lub aby ustawić odpowiedni czas (tutaj ) i naciśnij przycisk SET 7. naciśnij przycisk lub aby ustawić odpowiedni czas (tutaj ) Naciśnij przycisk PROGRAM (aby wyjść z trybu ustawiania) lub przycisk SET aby dokonać zmian dla innych dni tygodnia postępując w sposób opisany w punkcie /16

13 5.4 Funkcja PARTY (czasowe ustawienie temperatury dziennej ) Funkcja PARTY dostępna jest tylko podczas pracy sterownika w trybie automatycznym i powoduje zmianę zaprogramowanej temperatury nocnej na temperaturę dzienną. Modyfikacji dokonujemy na czas określony np. 3 godziny (parametr ustawiamy w zakresie od min 1 godzina max. 24 godziny). Aktywacji funkcji dokonujemy przyciskiem MODE natomiast czas trwania funkcji ustawiamy przyciskami i (np. 3godz.). Wyświetlacz sterownika informuje nas o aktywnej funkcji PARTY (napis PArt) i o czasie jej trwania 3h (3 godz.). W czasie trwania funkcji PARTY napis AUTO miga podczas całego okresu trwania funkcji, a standardowy widok pojawia się na wyświetlaczu na przemian z napisem PArt średnio co 5 sekund. Po upływie tego czasu sterownik zacznie realizować program wg ustawionych przedziałów czasowych. Aby wcześniej wyłączyć funkcję należy dwukrotnie nacisnąć przycisk MODE. 5.5 Funkcje HOLIDAY (wakacje) Funkcja HOLIDAY dostępna jest tylko podczas pracy sterownika w trybie automatycznym i powoduje ustawienie pracy sterownika w funkcji przeciwzamrożeniowej (10 O C). Funkcję włączamy na czas określony np. 5 dni (parametr ustawiamy w zakresie min. 1 dzień max. 30 dni). Aktywacji funkcji dokonujemy poprzez dwukrotne naciśnięcie przycisku MODE natomiast czas trwania funkcji (ilość dni) ustawiamy przyciskami i (np. 5 dni). Po tym okresie sterownik zacznie realizować ustawiony program. Wyświetlacz sterownika informuje nas o aktywnej funkcji HOLIDAY (napis HOL) i o czasie jej trwania 5d (5 dni). W czasie trwania funkcji HOLIDAY napis AUTO miga podczas całego okresu trwania funkcji, a standardowy widok pojawia się na wyświetlaczu na przemian z napisem HOL średnio co 5 sekund. Po upływie tego czasu sterownik zacznie realizować program wg ustawionych przedziałów czasowych. Aby wcześniej wyłączyć funkcję należy jednokrotnie nacisnąć przycisk MODE. 5.6 Powrót do ustawień fabrycznych programu grzewczego. W przypadku, kiedy wystąpią błędy w programowaniu (ustawianiu programu grzewczego), możliwy jest powrót do ustawień fabrycznych poprzez jednoczesne naciśnięcie i przytrzymanie przez ok. 3 sekundy przycisków PROGRAM + R (RESET). 5.7 Odczyty wskazań temperatury W tym menu odczytać można temperaturę w obiegu c.o. i c.w.u. w trybie on-line (na bieżąco), a w przypadku gdy do układu podłączona jest sonda zewnętrzna również odczytać temperaturę zewnętrzną. Jednoczesne naciśnięcie i przytrzymanie przez ok.3 sekundy przycisków TEMP + SET spowoduje wyświetlenie temp. zewnętrznej, jeżeli do sterownika podłączona jest sonda zewnętrzna (SE). Jeżeli sonda nie zostanie podłączona na wyświetlaczu pojawią się dwie kreski. Temperatura wyświetlana będzie przez ok. 5 sekund, po tym okresie nastąpi powrót do wskazań podstawowych. Ponowne naciśnięcie przycisku SET powoduje wyświetlanie aktualnej temperatury c.o. i c.w.u., które odczytywane są przez odpowiednie czujniki. W kotłach z wymiennikiem płytowym rzeczywista temp. c.w.u. możliwa jest do odczytu tylko w chwili poboru wody. Jeżeli kocioł współpracuje z zasobnikiem wówczas wyświetlana jest rzeczywista temp. c.w.u. w zasobniku. Temperatury będą wyświetlane ok. 5 sekund, po tym okresie nastąpi powrót do wskazań podstawowych lub po naciśnięciu przycisku SET. 6 WSKAZANIA AWARYJNYCH WYŁĄCZEŃ KOTŁA Czasami mogą pojawić się problemy z prawidłowym działaniem kotła. Moduł elektroniczny kotła współpracujący ze sterownikiem informuje użytkownika o awaryjnym wyłączeniu kotła. Wówczas na wyświetlaczu sterownika zostanie wyświetlony kod błędu, który informuje co jest powodem wyłączenia kotła. Urządzenie może zostać wyłączone w trybie awarii (kod błędu A wymagający ręcznego resetu przyciskiem [R] na sterowniku) lub w trybie bezpieczeństwa (kod błędu E w tym przypadku następuje automatyczny reset po samoczynnym ustąpieniu przyczyny, która ten błąd wywołała). W przypadku, gdy próby odpalenia kotła zakończą się niepowodzeniem lub kod błędu będzie się powtarzał należy wezwać Autoryzowany Serwis. 13/16

14 6.1 KODY BŁĘDÓW DLA KOTŁA EUROCOMFORT Wyłączenie awaryjne typu A Wskazanie na wyświetlaczu Opis kody błędu A 01 Przekroczenie temperatury granicznej 103 O C (przegrzewu) A 03 Brak zapłonu palnika (blokada z powodu braku jonizacji) WAŻNE! Jeżeli tego typu blokady kotła powtarzają się dość często należy wezwać Autoryzowany Serwis. Ze względów bezpieczeństwa nie jest możliwe zresetowanie urządzenia więcej niż 5 razy pod rząd Wyłączenie awaryjne typu E Wskazanie na wyświetlaczu Opis kody błędu E 03 Zadziałanie sondy spalin (brak ciągu kominowego). Automatyczny RESET po 16 minutach E 05 E 06 Włączenie funkcji przeciwzamrożeniowej (temp. sondy NTC1<7 O C) start pompy bez palnika Zadziałanie funkcji przeciwzamrożeniowej (temp. sondy NTC1 < 4 O C) start pompy i palnika E 07 Zła cyrkulacja wody w układzie c.o. T = T NTC 1 TNTC 2 > 40 O C E 08 Zabezpieczenie z powodu braku wody w układzie c.o. T = T NTC 1 TNTC 2 > 10 O C E 09 Rozwarta sonda cwu (NTC S ) E 10 Zwarcie sondy cwu (NTC S ) E 11 E 12 E 13 E 14 E 15 E 16 E 17 E 21 E 22 Rozwarta sonda c.o. na zasilaniu (NTC1) Zwarcie sondy c.o. na zasilaniu (NTC1) Rozwarta sonda c.o. na powrocie (NTC2) Zwarcie sondy c.o. na powrocie (NTC2) Rozwarcie sondy zewnętrznej (SE) (przy sterowaniu pogodowym) Zwarcie sondy zewnętrznej (SE) (przy sterowaniu pogodowym) Błąd konfiguracji modułu elektronicznego pomiędzy otwartą a zamkniętą komora spalania Rozwarte (brak zamknięcia) styki presostatu spalin lub brak zasilania wentylatora Zwarte styki presostatu spalin przed uruchomieniem wentylatora (brak próby zapłonu) E 25 Rozwarta sonda cwu zasobnika (NTC b ) E 26 Zwarcie sondy cwu zasobnika (NTC b ) E 27 E 28 E 29 E 30 Zadziałanie zabezpieczenia wzrostu temperatury w zasobniku c.w.u. na NTC b Problem z oprogramowaniem brak lub uszkodzona płytka sterowania sterowniku Rozwarta sonda temperatury pomieszczenia umieszczona w sterowniku Zwarcie sondy temperatury pomieszczenia umieszczonej w sterowniku UWAGA: W przypadku uszkodzenia bezpiecznika 1,25A na module elektronicznym kotła pojawia się kod błędu źle funkcjonującego systemu odprowadzenia spalin na panelu kotła i brak jest zasilania sterownika. 14/16

15 6.2 KODY BŁĘDÓW DLA KOTŁA UNO Wyłączenie awaryjne typu A Wskazanie na Opis kody błędu wyświetlaczu A 01 Brak zapłonu palnika (blokada z powodu braku jonizacji) A 03 Przekroczenie temperatury granicznej 103 O C (przegrzewu) WAŻNE! Jeżeli tego typu blokady kotła powtarzają się dość często należy wezwać Autoryzowany Serwis. Ze względów bezpieczeństwa nie jest możliwe zresetowanie urządzenia więcej niż 5 razy pod rząd Wyłączenie awaryjne typu E Wskazanie na wyświetlaczu E 02 E 03 E 04 E 05 E 06 E 07 E 28 E 29 E 30 E 31 E 32 E 33 E 34 Opis kody błędu Wyłączenie (po 40 s) związane z brakiem cyrkulacji wody w układzie. Zadziałanie sondy spalin (brak ciągu kominowego). Automatyczny RESET po 16 minutach Rozwarta sonda c.o. na powrocie (NTC2) Zwarcie sondy c.o. na powrocie (NTC2) Rozwarta sonda c.o. na zasilaniu (NTC1) Zwarcie sondy c.o. na zasilaniu (NTC1) Zwarcie sondy temperatury pomieszczenia umieszczona w sterowniku Rozwarta sonda temperatury pomieszczenia umieszczona w sterowniku Rozwarcie sondy zewnętrznej (SE) (przy sterowaniu pogodowym Zwarcie sondy zewnętrznej (SE) (przy sterowaniu pogodowym) Rozwarta sonda spalin. Zwarte styki presostatu spalin przed uruchomieniem wentylatora Rozwarte (brak zamknięcia) styki presostatu spalin lub brak zasilania wentylatora E 95 Błąd odczytu temperatury na sondach T = T NTC 1 TNTC 2 > 5 O C UWAGA: Wyłączenie awaryjne kotła z kodem E 02 może być spowodowane awarią pompy, brakiem wody w układzie, zanieczyszczeniem filtra lub jej niewystarczającym ciśnieniem w układzie kotła. Przed wezwaniem Autoryzowanego Serwisu należy sprawdzić ciśnienie wody na manometrze kotła; jeśli jest niższe niż 0.7 bar, należy wyłączyć kocioł i uzupełnić ciśnienie do 1.0 bar (patrz instrukcja obsługi kotła); włączyć kocioł i powtórzyć procedurę zapłonu. Jeżeli przycisk RESET zostanie wciśnięty więcej niż 5 razy w ciągu 15 minut wówczas kocioł wchodzi w stan blokady z kodem błędu A 01 lub A KODY BŁĘDÓW DLA KOTŁA MICROGENUS i MICROGENUS PLUS Wyłączenie awaryjne typu A Wskazanie na wyświetlaczu A 01 Opis kody błędu Brak zapłonu palnika (blokada z powodu braku jonizacji) A 03 Przekroczenie temperatury granicznej 103 O C (przegrzewu) A 34 Błąd wentylatora (niewłaściwe obroty lub zamontowana, kryza w kominie A 35 lub kondensat w rurce presostatu spalin) A 91 Brak zasilania lub złe obroty wentylatora A 97 A 98 Logiczny błąd modułu elektronicznego A 99 WAŻNE!Jeżeli tego typu blokady kotła powtarzają się dość często należy wezwać Autoryzowany Serwis. Ze względów bezpieczeństwa nie jest możliwe zresetowanie urządzenia więcej niż 5 razy pod rząd. 15/16

16 6.3.2 Wyłączenie awaryjne typu E Wskazanie na wyświetlaczu E 02 Opis kody błędu Wyłączenie (po 40 s) związane z brakiem cyrkulacji wody w układzie. E 03 E 04 E 05 E 06 E 07 E 08 E 09 E 29 S 30 S 31 E 32 E 33 E 34 Zadziałanie sondy spalin (brak ciągu kominowego). Automatyczny RESET po 16 minutach Rozwarta sonda c.w.u. (NTCs) Zwarcie sondy c.w.u. (NTCs) Rozwarta sonda c.o. na zasilaniu (NTC1) Zwarcie sondy c.o. na zasilaniu (NTC1) Rozwarta sonda c.o. na powrocie (NTC2) Zwarcie sondy c.o. na powrocie (NTC2) Rozwarta sonda temperatury pomieszczenia umieszczona w sterowniku Rozwarcie sondy zewnętrznej (SE) (przy sterowaniu pogodowym Zwarcie sondy zewnętrznej (SE) (przy sterowaniu pogodowym) Rozwarta sonda spalin. Zwarte styki presostatu spalin przed uruchomieniem wentylatora Rozwarte (brak zamknięcia) styki presostatu spalin E 99 Błąd wciśnięcia RESET (więcej niż 5 razy w ciągu 15 minut blokada na 15 minut) UWAGA: Wyłączenie awaryjne kotła z kodem E02 może być spowodowane awarią pompy, brakiem wody w układzie, zanieczyszczeniem filtra lub jej niewystarczającym ciśnieniem w układzie kotła. Przed wezwaniem Autoryzowanego Serwisu należy sprawdzić ciśnienie wody na manometrze kotła; jeśli jest niższe niż 0.7 bar, należy wyłączyć kocioł i uzupełnić ciśnienie do 1.0 bar (patrz instrukcja obsługi kotła); włączyć kocioł i powtórzyć procedurę zapłonu. 16/16
