INFORMATOR TECHNICZNY SYSTEMY WENTYLACJI POŻAROWEJ WENTYLATORY ODDYMIAJĄCE / STRUMIENIOWE / NAPOWIETRZAJĄCE

Wielkość: px
Rozpocząć pokaz od strony:

Download "INFORMATOR TECHNICZNY SYSTEMY WENTYLACJI POŻAROWEJ WENTYLATORY ODDYMIAJĄCE / STRUMIENIOWE / NAPOWIETRZAJĄCE"

Transkrypt

1 2 218 INFORMATOR TECHNICZNY SYSTEMY WENTYLACJI POŻAROWEJ WENTYLATORY ODDYMIAJĄCE / STRUMIENIOWE / NAPOWIETRZAJĄCE

2 Informator techniczny 218 Szanowni Państwo, Przekazujemy Państwu Informator techniczny systemów wentylacji pożarowej zawierający szczegółowe informacje o zastosowaniu, budowie, parametrach technicznych i przepływowych, sposobach montażu i osprzęcie dodatkowym wentylatorów oddymiających, strumieniowych i napowietrzających. Każde urządzenie wysyłane z zakładów produkcyjnych MERCOR S.A. do Klienta jest skrupulatnie sprawdzane zgodnie z najwyższymi normami zarządzania jakością, przechodzi także szereg badań dopuszczających. Jesteśmy dumni z tego, że poprzez swoją działalność dostarczamy bezpieczeństwo. Zapraszamy do współpracy. Zespół MERCOR S.A. Elektroniczna wersja Informatora technicznego jest dostępna na stronie SYSTEMY WENTYLACJI POŻAROWEJ

3 Systemy wentylacji pożarowej Informator techniczny 218 Redakcja: MERCOR S.A. - Zespół Działu Systemów Wentylacji Pożarowej MERCOR S.A. z siedzibą w Gdańsku zastrzega sobie prawo do wprowadzania dowolnych zmian w niniejszym Informatorze technicznym 218 r. - w każdym czasie i bez podania przyczyny. Jednocześnie, wprowadzenie zmian nie wymaga (na żadnym etapie) informowania o tym osób korzystających z Informatora technicznego 218 r. MERCOR S.A. zastrzega przy tym, że materiały zawarte w Informatorze technicznym 218 r., nie stanowią oferty w rozumieniu art. 66 Kodeksu cywilnego. Skład komputerowy: Bliskie strony 218 MERCOR S.A. Gdańsk - wersja 1/218

4 SYSTEMY WENTYLACJI POŻAROWEJ spis treści mcr Pasat dachowe wentylatory oddymiające 5 mcr Monsun osiowe wentylatory oddymiające / napowietrzające 2 mcr Monsun R mcr Monsun R/ATEX osiowe wentylatory oddymiające rewersyjne / oddymiające przeciwwybuchowe 47 mcr Monsun C mcr Monsun C/ATEX osiowe wentylatory oddymiające w obudowie izolowanej akustycznie / oddymiające przeciwwybuchowe 66 mcr Bora wentylatory strumieniowe jednokierunkowe / rewersyjne 77 CI strumieniowe wentylatory oddymiające promieniowe 83

5

6 mcr Pasat dachowe wentylatory oddymiające 1488-CPD-29/W 1488-CPR-526/W CERTYFIKACJA PRODUKTU Certyfikat stałości właściwości użytkowych 1488-CPD-29/W dla F4 oraz 1488-CPR-526/W dla F6. Właściwości użytkowe zgodne z EN :22+AC:25. Patent nr wydany przez Urząd Patentowy Rzeczypospolitej Polskiej. 6 wielkości nominalnych. Wersje dwubiegowe dla wentylacji mieszanej zastosowanie Dachowe wentylatory oddymiające mcr Pasat z wirnikiem promieniowym są przeznaczone do usuwania dymu i gorącego powietrza z pomieszczeń podczas pożaru oraz do wentylacji bytowej. Mogą być wyposażone w silniki jedno- lub dwubiegowe i łączyć funkcję bytową z funkcją pożarową, np. do przewietrzania i oddymiania garaży podziemnych, galerii handlowych, hal produkcyjnych. Wentylatory oddymiające ułatwiają ewakuację ludzi i sprzętu z pomieszczeń objętych pożarem, umożliwiają szybszą i bardziej skuteczną akcję gaśniczą, chronią konstrukcję budynku i jego wyposażenie przed wysoką temperaturą, a także zapobiegają rozprzestrzenianiu się ognia, gazów pożarowych i dymu do sąsiednich stref pożarowych. Urządzenia przystosowane są do pracy na zewnątrz w pozycji pracy pionowej budowa podstawa wentylatora 2. kanał chłodzący 3. obudowa zewnętrzna 4. obudowa silnika 5. króciec wlotowy 6. podstawa silnika 7. wirnik promieniowy 8. puszka elektryczna przyłączeniowa/ wyłącznik serwisowy (opcjonalnie) 9. silnik elektryczny 1. dodatkowy kanał chłodzący (dla średnic 63, 71) 5

7 mcr Pasat dachowe wentylatory oddymiające Obudowa wentylatora wykonana jest z blachy aluminiowej lub stalowej w zależności od wielkości urządzenia. Konstrukcja wentylatora umożliwia odprowadzenie z obudowy wody pochodzącej z opadów, topniejącego śniegu, czy też skondensowanej pary wodnej zawartej w zasysanym powietrzu. W wentylatorze stosowany jest trójfazowy silnik klasy IE2 lub IE3, jednobiegowy [23/4 V (D/Y) lub 4/69 V (D/Y)] bądź dwubiegowy [4/4 V (Y/YY)] o różnych prędkościach obrotowych (3, 15, 1, 75 obr./min.) bez seryjnie zamontowanego zabezpieczenia termicznego. Silnik przystosowany jest do współpracy z falownikiem. Wirnik o konstrukcji promieniowej osadzony jest bezpośrednio na czopie silnika wymiary Dachowe wentylatory oddymiające mcr Pasat są dostępne w sześciu wymiarach średnicy nominalnej wirnika: 315 mm, 355 mm, 4 mm, 5 mm, 63 mm, 71 mm. Szczegółowe wymiary wentylatorów podane są przy opisie poszczególnych typów w dalszej części rozdziału parametry techniczne moc silników Zakres mocy silników w zależności od wielkości wentylatorów i prędkości obrotowych wirnika obroty silnika n = 75 obroty silnika n = 1 obroty silnika n = 15 obroty silnika n = 3 wentylator zakres mocy P [kw] wentylator zakres mocy P [kw] wentylator zakres mocy P [kw] wentylator zakres mocy P [kw] mcr Pasat 31,9-,25 mcr Pasat 31,12-,37 mcr Pasat 31,37-1,1 mcr Pasat 31 1,5-5,5 mcr Pasat 35,9-,37 mcr Pasat 35,8-,55 mcr Pasat 35,55-1,5 mcr Pasat mcr Pasat 4,12-,55 mcr Pasat 4,25-,75 mcr Pasat 4 1,1-3 mcr Pasat mcr Pasat 5,37-1,1 mcr Pasat 5,75-2,2 mcr Pasat 5 3-7,5 mcr Pasat 63,75-5,5 mcr Pasat 63 2,2-7,5 mcr Pasat 63 7,5-3 mcr Pasat 71 1,5-7,5 mcr Pasat 71 5,5-7,5 mcr Pasat odporność ogniowa Zgodnie z normą EN wentylator mcr Pasat posiada certyfikat dla odporności ogniowych: - klasa F4 odporność ogniowa 4 C/12 min. - klasa F6 odporność ogniowa 6 C/6 min parametry techniczne i przepływowe Parametry pracy wentylatora mcr Pasat mieszczą się w zakresie od 5 m 3 /h do 52 m 3 /h przy sprężach do 195 Pa. Oznaczenia w tabelach i na charakterystykach: Dp spręż dyspozycyjny [Pa] Q wydajność [m 3 /h] nr numer charakterystyki P moc znamionowa [kw] n obroty silnika [obr./min.] Un napięcie znamionowe In prąd znamionowy m1 szacunkowa waga wentylatora F4 bez osprzętu [kg] m2 szacunkowa waga wentylatora F6 bez osprzętu [kg] Charakterystyki wykonano przy temperaturze 2 o C i gęstości powietrza 1,2 kg/m 3. Program doboru wentylatorów mcr Pasat jest dostępny na stronie w Strefie Architekta i Projektanta. 6

8 mcr Pasat dachowe wentylatory oddymiające mcr Pasat 31 8xM8 4x mcr Pasat nr P [kw] n [1/min] Un [V] In [A] m1 [kg] m2 [kg] 31/ , /4-,55 4, , /6-,25 6,25 1 4, /8-,12 8, , mcr Pasat nr P [kw] n [1/min] Un [V] In [A] m1 [kg] m2 [kg] 31/2/4-4,5/1,3 2/4 4,5/1,3 3/15 4 9,9/1, /4/6-,7/,2 4/6,7/,2 15/1 4 2,1/1, /4/8-,75/,12 4/8,75/,12 15/75 4 2,3/, /6/12-,75/,15 6/12,75/,15 1/5 4 2,1/, Δp [Pa] o Q [m 3 /h] wentylator poziom mocy akustycznej [db A] poziom mocy akustycznej Lw(A)* [db A] mcr Pasat 31/ mcr Pasat 31/ mcr Pasat 31/ mcr Pasat 31/ mcr Pasat 31/2/ mcr Pasat 31/4/ mcr Pasat 31/4/ mcr Pasat 31/6/ *Poziom mocy akustycznej Lw(A) został wyznaczony dla punktu najwyższej sprawności wentylatora. Osprzęt dodatkowy przeciwkołnierz PK podstawa dachowa PD podstawa dachowa tłumiąca PD-T samoczynna klapa zwrotna KS-V połączenie elastyczne KD adapter KSZ wyłącznik serwisowy WS 7

9 mcr Pasat dachowe wentylatory oddymiające mcr Pasat 35 8xM8 4x o mcr Pasat nr P [kw] n [1/min] Un [V] In [A] m1 [kg] m2 [kg] 35/4-1,5 4 1, , /6-,25 6,25 1 4, /8-,18 8, , Δp [Pa] mcr Pasat nr P [kw] n [1/min] Un [V] In [A] m1 [kg] m2 [kg] 35/4/6-1,4/,5 4/6 1,4/,5 15/1 4 3,5/1, /4/8-1,5/,25 4/8 1,5/,25 15/75 4 4,2/1, /6/12-,75/,15 6/12,75/,15 1/5 4 2,1/, Q [m 3 /h] wentylator poziom mocy akustycznej [db A] poziom mocy akustycznej Lw(A)* [db A] mcr Pasat 35/ mcr Pasat 35/ mcr Pasat 35/ mcr Pasat 35/4/ mcr Pasat 35/4/ mcr Pasat 35/6/ *Poziom mocy akustycznej Lw(A) został wyznaczony dla punktu najwyższej sprawności wentylatora. Osprzęt dodatkowy przeciwkołnierz PK podstawa dachowa PD podstawa dachowa tłumiąca PD-T samoczynna klapa zwrotna KS-V połączenie elastyczne KD adapter KSZ wyłącznik serwisowy WS 8

10 mcr Pasat dachowe wentylatory oddymiające mcr Pasat 4 12xM8 4x o 71 4 mcr Pasat nr P [kw] n [1/min] Un [V] In [A] m1 [kg] m2 [kg] 4/4-2,2 4 2, , /6-,55 6, , /8-,37 8, , mcr Pasat nr P [kw] n [1/min] Un [V] In [A] m1 [kg] m2 [kg] 4/4/6-2,4/,75 4/6 2,4/,75 15/1 4 5,9/2, /4/8-2,2/,37 4/8 2,2/,37 15/75 4 5,5/ /6/12-,75/,15 6/12,75/,15 1/5 4 2,1/, Δp [Pa] Q [m 3 /h] wentylator poziom mocy akustycznej [db A] poziom mocy akustycznej Lw(A)* [db A] mcr Pasat 4/ mcr Pasat 4/ mcr Pasat 4/ mcr Pasat 4/4/ mcr Pasat 4/4/ mcr Pasat 4/6/ *Poziom mocy akustycznej Lw(A) został wyznaczony dla punktu najwyższej sprawności wentylatora. Osprzęt dodatkowy przeciwkołnierz PK podstawa dachowa PD podstawa dachowa tłumiąca PD-T samoczynna klapa zwrotna KS-V połączenie elastyczne KD adapter KSZ wyłącznik serwisowy WS 9

11 mcr Pasat dachowe wentylatory oddymiające mcr Pasat 5 12xM8 4x o 1 4 mcr Pasat nr P n [kw] [1/min] Un [V] In [A] m1 [kg] m2 [kg] 5/ , /6-1,1 6 1, , /8-,75 8, , mcr Pasat nr P [kw] n [1/min] Un [V] In [A] m1 [kg] m2 [kg] 5/4/6-4/1,2 4/6 4/1,2 15/1 4 8,1/ /4/8-4/,75 4/8 4/,75 15/75 4 8,7/3, /6/12-1,1/,18 6/12 1,1/,18 1/5 4 3,2/1, Δp [Pa] Q [m 3 /h] wentylator poziom mocy akustycznej [db A] poziom mocy akustycznej Lw(A)* [db A] mcr Pasat 5/ mcr Pasat 5/ mcr Pasat 5/ mcr Pasat 5/4/ mcr Pasat 5/4/ mcr Pasat 5/6/ *Poziom mocy akustycznej Lw(A) został wyznaczony dla punktu najwyższej sprawności wentylatora. Osprzęt dodatkowy przeciwkołnierz PK podstawa dachowa PD podstawa dachowa tłumiąca PD-T samoczynna klapa zwrotna KS-V połączenie elastyczne KD adapter KSZ wyłącznik serwisowy WS 1

12 mcr Pasat dachowe wentylatory oddymiające mcr Pasat 63 [I] 16xM1 4x ,5 o mcr Pasat nr P [kw] n [1/min] Un [V] In [A] m1 [kg] m2 [kg] 63/ /69 21, / , /8-1,5 8 1, , Δp [Pa] mcr Pasat nr P [kw] n [1/min] Un [V] In [A] m1 [kg] m2 [kg] 63/4/6-11/3,7 4/6 11/3,7 15/1 4 22,6/9, /4/8-11/2,8 4/8 11/2,8 15/ ,6/7, /6/12-4/,65 6/12 4/,65 1/5 4 1,4/3, Q [m 3 /h] wentylator poziom mocy akustycznej [db A] poziom mocy akustycznej Lw(A)* [db A] mcr Pasat 63/ mcr Pasat 63/ mcr Pasat 63/ mcr Pasat 63/4/ mcr Pasat 63/4/ mcr Pasat 63/6/ *Poziom mocy akustycznej Lw(A) został wyznaczony dla punktu najwyższej sprawności wentylatora. Osprzęt dodatkowy przeciwkołnierz PK podstawa dachowa PD podstawa dachowa tłumiąca PD-T samoczynna klapa zwrotna KS-V połączenie elastyczne KD adapter KSZ wyłącznik serwisowy WS 11

13 mcr Pasat dachowe wentylatory oddymiające mcr Pasat 63 [II] 16xM1 4x ,5 o mcr Pasat nr P n [kw] [1/min] Un [V] In [A] m1 [kg] m2 [kg] 63/ /69 58, /4-18,5 4 18,5 15 4/69 35, /6-5,5 6 5,5 1 4/69 12, /8-2,2 8 2, , mcr Pasat nr P [kw] n [1/min] Un [V] In [A] m1 [kg] m2 [kg] 63/4/6-18,5/6,5 4/6 18,5/6,5 15/1 4 34,1/14, /4/8-18,5/4,8 4/8 18,5/4,8 15/ ,6/12, /6/12-5,5/1 6/12 5,5/1 1/5 4 14,1/5, Δp [Pa] Q [m 3 /h] wentylator poziom mocy akustycznej [db A] poziom mocy akustycznej Lw(A)* [db A] mcr Pasat 63/ mcr Pasat 63/ mcr Pasat 63/ mcr Pasat 63/ mcr Pasat 63/4/ mcr Pasat 63/4/ mcr Pasat 63/6/ *Poziom mocy akustycznej Lw(A) został wyznaczony dla punktu najwyższej sprawności wentylatora. Osprzęt dodatkowy przeciwkołnierz PK podstawa dachowa PD podstawa dachowa tłumiąca PD-T samoczynna klapa zwrotna KS-V połączenie elastyczne KD adapter KSZ wyłącznik serwisowy WS 12

14 mcr Pasat dachowe wentylatory oddymiające mcr Pasat 71 [I] 16xM1 4x ,5 o mcr Pasat nr P n [kw] [1/min] Un [V] In [A] m1 [kg] m2 [kg] 71/4-18,5 4 18,5 15 4/69 35, /6-5,5 6 5,5 1 4/69 12, /8-2,2 8 2, , mcr Pasat nr P [kw] n [1/min] Un [V] In [A] m1 [kg] m2 [kg] 71/4/6-18,5/6,5 4/6 18,5/6,5 15/1 4 34,1/14, /4/8-18,5/4,8 4/8 18,5/4,8 15/ ,6/12, /6/12-5,5/1 6/12 5,5/1 1/5 4 14,1/5, Δp [Pa] Q [m 3 /h] wentylator poziom mocy akustycznej [db A] poziom mocy akustycznej Lw(A)* [db A] mcr Pasat 71/ mcr Pasat 71/ mcr Pasat 71/ mcr Pasat 71/4/ mcr Pasat 71/4/ mcr Pasat 71/6/ *Poziom mocy akustycznej Lw(A) został wyznaczony dla punktu najwyższej sprawności wentylatora. Osprzęt dodatkowy przeciwkołnierz PK podstawa dachowa PD podstawa dachowa tłumiąca PD-T samoczynna klapa zwrotna KS-V połączenie elastyczne KD adapter KSZ wyłącznik serwisowy WS 13

15 mcr Pasat dachowe wentylatory oddymiające mcr Pasat 71 [II] 16xM1 4x ,5 o mcr Pasat nr P n [kw] [1/min] Un [V] In [A] m1 [kg] m2 [kg] 71/ /69 41, /6-7,5 6 7,5 1 4/ / , mcr Pasat nr P [kw] n [1/min] Un [V] In [A] m1 [kg] m2 [kg] 71/4/6-22/7,5 4/6 22/7,5 15/1 4 41,5/16, /4/8-22/5,3 4/8 22/5,3 15/75 4 4,9/13, /6/12-7,5/1,3 6/12 7,5/1,3 1/5 4 17,5/5, Δp [Pa] Q [m 3 /h] wentylator poziom mocy akustycznej [db A] poziom mocy akustycznej Lw(A)* [db A] mcr Pasat 71/ mcr Pasat 71/ mcr Pasat 71/ mcr Pasat 71/4/ mcr Pasat 71/4/ mcr Pasat 71/6/ *Poziom mocy akustycznej Lw(A) został wyznaczony dla punktu najwyższej sprawności wentylatora. Osprzęt dodatkowy przeciwkołnierz PK podstawa dachowa PD podstawa dachowa tłumiąca PD-T samoczynna klapa zwrotna KS-V połączenie elastyczne KD adapter KSZ wyłącznik serwisowy WS 14

16 mcr Pasat dachowe wentylatory oddymiające 1.5. osprzęt dodatkowy podstawy dachowe PD, PD-T Podstawa służy do montażu wentylatora na dachu. Przymocowywana jest do obudowy wentylatora (do jego płyty montażowej) za pomocą śrub M1, M12 lub M16 w zależności od wielkości wentylatora. W standardzie podstawy dachowe wykonane są z blachy stalowej ocynkowanej. Dostępne warianty: Podstawa dachowa PD dla dachu płaskiego i pochyłego. Podstawa dachowa PD-T z tłumikiem hałasu dla dachu płaskiego i pochyłego. wentylator podstawy dachowe nakładkowe PD; PD-T typ A B C H-PD H-PD-T nxm mcr Pasat 31 PD xM1 mcr Pasat 35 PD xM1 mcr Pasat 4 PD xM1 mcr Pasat 5 PD xM12 mcr Pasat 63 PD xM16 mcr Pasat 71 PD xM16 H A C nxm B połączenia elastyczne okrągłe KD Połączenie elastyczne stosowane jest w celu eliminacji drgań powstałych w wyniku pracy wentylatora, mogących się przenosić na instalację wentylacyjną. Połączenie elastyczne może też kompensować wydłużenia termiczne kanałów powstałe w czasie pracy instalacji oddymiającej. połączenia elastyczne KD wentylator typ D ~A B L C [ ] nxd m [kg] mcr Pasat 31 KD x9,6 1, mcr Pasat 35 KD x9,6 1,1 mcr Pasat 4 KD x9,6 1,3 mcr Pasat 5 KD x9,6 1,6 mcr Pasat 63 KD ,5 16x1,5 2, mcr Pasat 71 KD ,5 16x1,5 2,3 Cº ØD ØB nxød L ØA przeciwkołnierze PK Przeciwkołnierz to element służący do montażu połączeń elastycznych KD do wentylatora mcr Pasat i instalacji wentylacji. W standardzie wykonany jest z blachy stalowej malowanej proszkowo. przeciwkołnierze PK wentylator typ D ~A B C [ ] nxd m [kg] mcr Pasat 31 PK x9,6,9 mcr Pasat 35 PK x9,6,9 mcr Pasat 4 PK x9,6 1, mcr Pasat 5 PK x9,6 1,3 mcr Pasat 63 PK ,5 16x1,5 1,8 mcr Pasat 71 PK ,5 16x1,5 2, Cº ØD ØB nxød ØA 15

17 mcr Pasat dachowe wentylatory oddymiające samoczynne klapy zwrotne KS-V Samoczynna klapa zwrotna KS-V zapobiega wnikaniu powietrza zewnętrznego do budynku podczas postoju wentylatora, co w znacznym stopniu obniża straty cieplne w okresie zimowym i zapobiega niekontrolowanej cyrkulacji powietrza. Obudowa klapy wykonana jest z blachy stalowej malowanej proszkowo, natomiast samo jej skrzydło z blachy aluminiowej. wentylator typ samoczynne klapy zwrotne KS-V D ~A B L C [ ] nxd m [kg] mcr Pasat 31 KS-V x9,6 5,7 mcr Pasat 35 KS-V x9,6 6,6 mcr Pasat 4 KS-V x9,6 7,6 mcr Pasat 5 KS-V x9,6 11,3 mcr Pasat 63 KS-V ,5 16x1,5 16,2 mcr Pasat 71 KS-V ,5 16x1,5 2,8 Cº ØD ØB nxød L ØA tłumiki hałasu TH Tłumik hałasu TH jest stosowany do redukcji hałasu powstałego w wyniku pracy wentylatora w instalacji wentylacyjnej. Obudowa tłumika wykonana jest z blachy stalowej ocynkowanej, natomiast rdzeń i część wewnętrzna wykonane są z blachy ocynkowanej perforowanej. Elementem tłumiącym jest wysokotemperaturowa wełna o podwyższonym współczynniku pochłaniania dźwięku. Obudowa tłumika jest wyposażona w gwintowane otwory umożliwiające bezpośredni montaż do kołnierza obudowy wentylatora. W tym przypadku połączenie takie należy uszczelnić silikonem wysokotemperaturowym. tłumiki hałasu TH wentylator typ d1 d2 d3 d4 L A [ ] nxm m [kg] mcr Pasat 31 TH xM8 35 mcr Pasat 35 TH xM8 41 mcr Pasat 4 TH xM8 53 mcr Pasat 5 TH xM8 62 mcr Pasat 63 TH ,5 16xM8 78 mcr Pasat 71 TH ,5 16xM8 122 L d3 d1 d4 d2 Aº nxm adaptery KSZ Płyta adaptacyjna KSZ ułatwia montaż klap samoczynnie zwrotnych oraz połączeń elastycznych. Akcesoria te - przymocowane do płyty - umieszcza się następnie na podstawie dachowej lub innej konstrukcji wsporczej. Na tak przygotowanej i kompletnej konstrukcji montuje się wentylator promieniowy mcr Pasat. Płyta wykonana jest z blachy stalowej ocynkowanej grubości 3 mm, gwarantującej pewne i sztywne połączenie. wentylator typ D B adaptery KSZ C [ ] nxd E F pxk L m [kg] mcr Pasat 31 AKSZ x8, x12, mcr Pasat 35 AKSZ x8, x12, mcr Pasat 4 AKSZ x8, x12, mcr Pasat 5 AKSZ x8, x14, mcr Pasat 63 AKSZ ,5 16x8, x18, mcr Pasat 71 AKSZ ,5 16x8, x18, pxk C E F nxd ØD ØB L 16

18 mcr Pasat dachowe wentylatory oddymiające wyłączniki serwisowe WS Wyłącznik serwisowy WS służy do odcięcia zasilania wentylatora na czas dokonania przeglądu serwisowego. Wyłącznik jest dodatkowo wyposażony w styk pomocniczy w celu sygnalizacji pozycji odcięcia zasilania na wypadek, gdyby po skończonym przeglądzie serwisowym nie został przestawiony do pozycji pierwotnej zasilanie wentylatora. W przypadku montażu wyłącznika bezpośrednio na obudowie wentylatora stosuje się specjalny wspornik montażowy. Wyłącznik serwisowy z układem 3-polowym stosowany jest do silników o napięciu 23/4 V (jednobiegowych), a z układem 6-polowym do silników jedno- i dwubiegowych o napięciu 4/69 V oraz silników dwubiegowych o napięciu 4/4 V. typ A B E wyłączniki serwisowe WS F H nxd U [V] I [A] dławnice D uwagi WS-16/ x M2[x4] 3-polowy WS-16/ x M2[x4] 3-polowy WS-32/ x M25[x4] 6-polowy WS-63/ x M25/M32[x4] 6-polowy WS-1/ x M32/M4[x4] 6-polowy nxd F D H B E A 1.6. montaż Konstrukcja wentylatora umożliwia jego montaż na podstawie dachowej lub cokole murowanym o przekroju kwadratowym przykładowy montaż wentylatora na dachu płaskim wentylator mcr Pasat 2. klapa samoczynna KS-V (opcja) 3. połączenie elastyczne KD z przeciwkołnierzem (opcja) 4. cokół wykonany na budowie 5. dach płaski 6. kanał wentylacyjny 1. wentylator mcr Pasat 2. klapa samoczynna KS-V (opcja) 3. cokół wykonany na budowie 4. dach płaski 17

19 mcr Pasat dachowe wentylatory oddymiające wentylator mcr Pasat 2. klapa samoczynna KS-V (opcja) 3. połączenie elastyczne KD z przeciwkołnierzem (opcja) 4. podstawa dachowa nakładkowa PD (opcja) 5. dach płaski 6. kanał wentylacyjny 1. wentylator mcr Pasat 2. klapa samoczynna KS-V (opcja) 3. podstawa dachowa nakładkowa PD (opcja) 4. dach płaski przykładowy montaż wentylatora na dachu skośnym wentylator mcr Pasat 2. klapa samoczynna KS-V (opcja) 3. połączenie elastyczne KD z przeciwkołnierzem (opcja) 4. podstawa dachowa PD do dachu skośnego (opcja) 5. dach skośny 6. kanał wentylacyjny 1. wentylator mcr Pasat 2. klapa samoczynna KS-V (opcja) 3. podstawa dachowa PD do dachu skośnego (opcja) 4. dach skośny 18

20 mcr Pasat dachowe wentylatory oddymiające przykładowy montaż wentylatora na cokole betonowym z dedykowaną klapą mcr WIP dla zapewnienia wentylacji grawitacyjnej i oddymiania garaży podziemnych wentylator mcr Pasat 2. klapa samoczynna KS-V (opcja) 3. klapa typu mcr WIP 4. podstawa dachowa nakładkowa PD (opcja) 5. cokół betonowy oznaczenie mcr Pasat / 71 / 4 / 7,5 / F6 / PD osprzęt dodatkowy odporność ogniowa moc silnika elektrycznego [kw] liczba biegunów silnika średnica nominalna wentylatora [cm] typ wentylatora 1.8. zasilanie i sterowanie Szczegóły i schematy połączeń elektrycznych poszczególnych wentylatorów zawarte są w dokumentacji techniczno-ruchowej urządzeń. Do zasilania i sterowania pracą wentylatorów zaleca się stosowanie dedykowanej, certyfikowanej centrali zasilająco-sterującej typu mcr Omega. Ogólny schemat zasilania i sterowania pracą wentylatorów mcr Pasat za pomocą centrali mcr Omega: Centrala SSP potwierdzenie wykonania alarmu poż. uszkodzenie alarm pożarowy RS485/RS232 komunikacja z systemem graficznej stacji nadzoru System BMS Centrala zasilająco-sterująca mcr Omega zasilanie gwarantowane 4 V zasilanie 4 V zasilanie 4 V 19

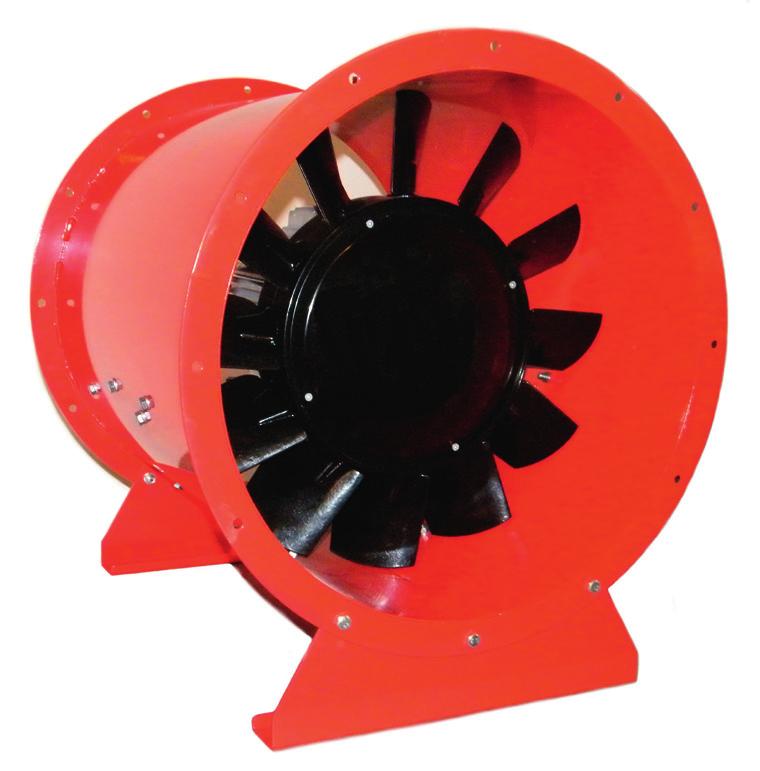

21 mcr Monsun osiowe wentylatory oddymiające / napowietrzające 1488-CPR-345/W 1488-CPR-129/W CERTYFIKACJA PRODUKTU Certyfikat stałości właściwości użytkowych 1488-CPR-345/W dla F3 i F2 oraz 1488-CPR-129/W dla F4. Właściwości użytkowe zgodne z EN :22+AC:25. Patent nr wydany przez Urząd Patentowy Rzeczypospolitej Polskiej. Możliwość montażu pionowego i poziomego. Możliwość nastawy łopatek wirnika co 1 zapewniająca uzyskanie zakładanego punktu pracy. Przystosowany do pracy w zbiorniku dymu zastosowanie Wentylatory osiowe mcr Monsun stosowane są w systemach wentylacji pożarowej do oddymiania lub napowietrzania. Wentylatory oddymiające przeznaczone są do odprowadzania gorącego powietrza, dymu i spalin powstałych w pomieszczeniach podczas pożaru. Ułatwiają proces ewakuacji ludzi ze strefy objętej pożarem oraz akcję gaśniczą prowadzoną przez odpowiednie służby straży pożarnej. Chronią także konstrukcję budynku i jego wyposażenie przed działaniem wysokiej temperatury i zapobiegają rozprzestrzenianiu się pożaru do pomieszczeń nim nie objętych. Urządzenia przystosowane są do pracy wewnątrz, jak i na zewnątrz budynków oraz do pracy w zbiorniku dymu. Stosowane są najczęściej w obiektach użyteczności publicznej, galeriach handlowych, budynkach zamieszkania zbiorowego, halach przemysłowych. Wentylatory mcr Monsun mogą być wyposażone w silniki jedno- lub dwubiegowe i łączyć funkcję bytową z funkcją pożarową, np. do przewietrzania i oddymiania garaży podziemnych budowa obudowa wentylatora 2 - wirnik osiowy 3 - wspornik podstawy silnika 4 - podstawa silnika 5 - dławnica kablowa 6 - puszka elektryczna przyłączeniowa 7 - zabezpieczenie wirnika 8 - silnik elektryczny o danej odporności ogniowej lub bez odporności

22 mcr Monsun osiowe wentylatory oddymiające / napowietrzające Obudowa wentylatora wykonana jest z blachy stalowej o grubości od 2 mm do 6 mm w zależności od wielkości urządzenia, cynkowanej ogniowo, w kształcie walca z kołnierzami przyłączeniowymi do instalacji wentylacji pożarowej/bytowej, w całości pomalowana proszkowo. Każdy wentylator posiada na obudowie pokrywę rewizyjną służącą do sprawdzenia prawidłowego kierunku obrotów wirnika. Wewnątrz obudowy na konstrukcji wsporczej posadowiony jest silnik elektryczny. Na czopie silnika osadzony jest bezpośrednio wirnik posiadający 9 łopatek dla wentylatorów o średnicach 355 mm, 4 mm i 45 mm oraz 12 łopatek dla wentylatorów o średnicach 5 mm, 56 mm, 63 mm, 71 mm, 8 mm, 9 mm, 1 mm, 112 mm i 125 mm. Łopatki są wykonane w formie odlewu, o aerodynamicznym profilu palisady łopatkowej, z możliwością nastawienia co 1, dzięki czemu zapewnione jest dotrzymanie zakładanych parametrów przepływowych. Wirnik ma możliwość pracy przy różnych kątach ustawienia łopatek oraz przy ich zmiennej liczbie. W zależności od stawianych wymagań w wentylatorze stosowany jest trójfazowy silnik łapowy jedno- lub dwubiegowy o różnych prędkościach obrotowych (3, 15, 1, 75 obr./min.), osadzony na wsporniku przykręconym do obudowy wentylatora, bez seryjnie zamontowanego zabezpieczenia termicznego. Silnik wentylatora z odpornością ogniową posiada klasę izolacji H, wentylatora bez odporności ogniowej klasę izolacji F. W obu przypadkach stopień ochrony mechanicznej wynosi IP 55. Z silnika wyprowadzone są na zewnątrz przewody o wymaganej odporności ogniowej. Silnik przystosowany jest do współpracy z falownikiem wymiary W zależności od wydajności czy miejsca montażu w instalacji wentylator osiowy mcr Monsun dostępny jest w różnym zakresie wielkości obudowy od średnicy D 355 do D 125. wentylator D ~A ~L B C [ ] nxd mcr Monsun x 9,6 mcr Monsun x 9,6 mcr Monsun x 9,6 mcr Monsun x 9,6 mcr Monsun ,5 16 x 1,5 mcr Monsun ,5 16 x 1,5 mcr Monsun ,5 16 x 1,5 mcr Monsun x 1,5 mcr Monsun x 1,5 mcr Monsun x 1,5 mcr Monsun x 14 mcr Monsun x 14 L Cº ØB ØD ØA n x Ød 21

23 mcr Monsun osiowe wentylatory oddymiające / napowietrzające 2.4. parametry techniczne moc silników Zakres mocy silników w zależności od wielkości wentylatorów i prędkości obrotowych wirnika obroty silnika n = 75 obroty silnika n = 1 obroty silnika n = 15 obroty silnika n = 3 średnica wentylatora D zakres mocy P [kw] średnica wentylatora D zakres mocy P [kw] średnica wentylatora D zakres mocy P [kw] średnica wentylatora D zakres mocy P [kw] 63,25-,75 5,25-,55 355, ,1-1,5 71,55-1,1 56,55-1,1 4,75 4 1, ,1-2,2 63,75-1,5 45,55-1,1 45 2, , ,1-3 5,55-1, ,2-5,5 8 1,5-5,5 56 1, , , , , , , , , odporność ogniowa Zgodnie z normą EN wentylator mcr Monsun posiada certyfikat dla odporności ogniowych: - klasa F4 odporność ogniowa 4 C/12 min. - klasa F3 odporność ogniowa 3 C/6 min. - klasa F2 odporność ogniowa 2 C/12 min. 22

24 mcr Monsun osiowe wentylatory oddymiające / napowietrzające parametry techniczne i przepływowe Parametry pracy wentylatora mcr Monsun mieszczą się w zakresie od 3 m 3 /h do 1 m 3 /h przy sprężach do 18 Pa. Wyższy spręż można osiągać przy szeregowym montażu dwóch sprzężonych wentylatorów mcr Monsun o tej samej średnicy. wentylatory jednobiegowe wielkość średnica D nastawa wirnika [º] obroty [1/min] moc elektryczna P [kw] natężenie prądu I max [A] napięcie U [V] masa m [kg] 35/4-,55-1 1,55 1,5 23/4 Y 28 35/4-, ,55 1,5 23/4 Y 28 35/4-,55-,55 1,5 23/4 Y 28 35/2-1, ,5 3,5 23/4 Y 35 35/2-1, ,1 2,3 23/4 Y 33 35/2-1,1-1,1 2,3 23/4 Y 33 4/4-,55-15+K 15,55 1,5 23/4 Y 36 4/4-,55-1+K 1,55 1,5 23/4 Y 36 4/4-,55-5+K 5,55 1,5 23/4 Y 36 4/4-,55-+K 4 15,55 1,5 23/4 Y 36 4/4-,55-1 1,55 1,5 23/4 Y 34 4/4-,55-5 5,55 1,5 23/4 Y 34 4/4-,55-,55 1,5 23/4 Y 34 4/ K ,8 23/4 Y 59 4/2-3-1+K 1 3 5,8 23/4 Y 56 4/2-3-5+K 5 3 5,8 23/4 Y 56 4/2-2,2-+K 4 3 2,2 4,3 23/4 Y 45 4/ ,8 23/4 Y 56 4/2-2, ,2 4,3 23/4 Y 44 4/2-1,8-1,8 3,6 23/4 Y 43 45/4-,55-15+K 15,55 1,5 23/4 Y 38 45/4-,55-1+K 1,55 1,5 23/4 Y 38 45/4-, ,55 1,5 23/4 Y 36 45/4-,55-5 5,55 1,5 23/4 Y 36 45/4-,55-,55 1,5 23/4 Y 36 45/ K ,8 23/4 Y 62 45/2-4-1+K 1 4 7,8 23/4 Y 62 45/ ,8 23/4 Y 6 45/ ,8 23/4 Y 58 45/2-2,2-2,2 4,3 23/4 Y 46 5/6-,37-2 2,37 1,2 23/4 Y 42 5/6-, ,37 1,2 23/4 Y 42 5/6-,37-3 3,37 1,2 23/4 Y /6-,37-2+K 2,37 1,2 23/4 Y 45 5/6-,37-25+K 25,37 1,2 23/4 Y 45 5/6-,37-3+K 3,37 1,2 23/4 Y 45 5/4-1, ,1 2,5 23/4 Y 5 5/4-, , /4 Y 43 5/4-,55-3 3,55 1,5 23/4 Y /4-1,5-2+K 2 1,5 3,4 23/4 Y 55 5/4-1,5-25+K 25 1,5 3,4 23/4 Y 55 5/4-1,1-3+K 3 1,1 2,5 23/4 Y 53 5/2-7, ,5 13,7 4/69 D/Y 1 5/2-5, ,5 1,5 23/4 Y 92 5/2-5, ,5 1,5 23/4 Y

25 mcr Monsun osiowe wentylatory oddymiające / napowietrzające wentylatory jednobiegowe wielkość średnica D nastawa wirnika [º] obroty [1/min] moc elektryczna P [kw] natężenie prądu I max [A] napięcie U [V] masa m [kg] 56/6-,75-1+K 1,75 2,1 23/4 Y 59 56/6-,55-15+K 15,55 1,9 23/4 Y 54 56/6-,37-2+K 2,37 1,2 23/4 Y 53 56/6-,37-25+K 25,37 1,2 23/4 Y 53 56/6-,37-3+K 3,37 1,2 23/4 Y 53 56/6-, ,75 2,1 23/4 Y 54 56/6-,55-1 1,55 1,9 23/4 Y 49 56/6-, ,55 1,9 23/4 Y 49 56/6-,37-2 2,37 1,2 23/4 Y 47 56/6-, ,37 1,2 23/4 Y 47 56/6-,37-3 3,37 1,2 23/4 Y 47 56/4-3-1+K 1 3 6,8 23/4 Y 74 56/4-2,2-15+K 15 2,2 5,2 23/4 Y 72 56/4-1,5-2+K 2 1,5 3,4 23/4 Y 7 56/4-1,1-25+K 25 1,1 2,5 23/4 Y 57 56/4-1,1-3+K 3 1,1 2,5 23/4 Y 57 56/ ,8 23/4 Y 69 56/4-2, ,2 5,2 23/4 Y 67 56/4-1, ,5 3,4 23/4 Y 54 56/4-1, ,1 2,5 23/4 Y 52 56/4-1, ,1 2,5 23/4 Y 52 56/4-1, ,1 2,5 23/4 Y 52 56/ K /69 D/Y / K /69 D/Y /2-7,5-3+K 3 7,5 13,7 4/69 D/Y / /69 D/Y / /69 D/Y / /69 D/Y /2-7, ,5 13,7 4/69 D/Y 17 56/2-5, ,5 1,5 23/4 Y 99 63/8-,55-, /4 Y 6 63/8-,55-5 5, /4 Y 6 63/8-,37-1 1,37 1,4 23/4 Y 56 63/8-, ,37 1,4 23/4 Y 56 63/8-,25-2 2,25 1,1 23/4 Y 52 63/8-, ,25 1,1 23/4 Y 52 63/8-, ,25 1,1 23/4 Y 52 63/8-,75-5+K 5,75 2,5 23/4 Y 73 63/8-,55-1+K 1, /4 Y 65 63/8-,55-15+K 15, /4 Y 65 63/8-,37-2+K 2,37 1,4 23/4 Y 61 63/8-,25-25+K 25,25 1,1 23/4 Y 57 63/8-,25-3+K 3,25 1,1 23/4 Y 57 63/6-1,5-1,5 4,1 23/4 Y 76 63/6-1, ,1 2,8 23/4 Y 62 63/6-,75-1 1,75 2,1 23/4 Y 58 63/6-, ,75 2,1 23/4 Y 58 63/6-,55-2 2,55 1,9 23/4 Y 5 63/6-, ,55 1,9 23/4 Y /6-,55-3 3,55 1,9 23/4 Y 5 63/6-1,1-1+K 1 1,1 2,8 23/4 Y 57 63/6-1,1-15+K 15 1,1 2,8 23/4 Y 57 63/6-,75-2+K 2,75 2,1 23/4 Y 53 63/6-,55-25+K 25,55 1,9 23/4 Y 55 63/6-,55-3+K 3,55 1,9 23/4 Y

26 mcr Monsun osiowe wentylatory oddymiające / napowietrzające wentylatory jednobiegowe wielkość średnica D nastawa wirnika [º] obroty [1/min] moc elektryczna P [kw] natężenie prądu I max [A] napięcie U [V] masa m [kg] 63/4-5,5-5,5 1,7 23/4 Y 11 63/ ,2 23/4 Y 81 63/ ,8 23/4 Y 7 63/4-2, ,2 5,2 23/4 Y 68 63/4-2, ,2 5,2 23/4 Y 68 63/4-1, ,8 4 23/4 Y /4-1, ,5 3,4 23/4 Y 59 63/4-5,5-1+K 1 5,5 1,7 23/4 Y 16 63/ K ,2 23/4 Y 56 63/4-3-2+K 2 3 6,8 23/4 Y 75 63/4-2,2-25+K 25 2,2 5,2 23/4 Y 73 63/4-1,8-3+K 3 1,8 4 23/4 Y 67 71/8-1, ,1 3,4 23/4 Y 11 71/8-,75-1 1,75 2,5 23/4 Y 12 71/8-, ,75 2,5 23/4 Y 12 71/8-,75-2 2,75 2,5 23/4 Y 12 71/8-, ,75 2,5 23/4 Y 12 71/8-,75-3 3,75 2,5 23/4 Y 12 71/8-1,5-+K ,5 5,1 23/4 Y /8-1,5-5+K 5 1,5 5,1 23/4 Y /8-1,1-1+K 1 1,1 3,4 23/4 Y /8-1,1-15+K 15 1,1 3,4 23/4 Y /8-,75-2+K 2,75 2,5 23/4 Y 17 71/8-,75-25+K 25,75 2,5 23/4 Y 17 71/8-,75-3+K 3,75 2,5 23/4 Y 17 71/6-2, ,2 5,3 23/4 Y /6-2, ,2 5,3 23/4 Y /6-2, ,2 5,3 23/4 Y /6-2, ,2 5,3 23/4 Y /6-1, ,5 4,1 23/4 Y 11 71/6-1, ,5 4,1 23/4 Y /6-3-5+K 5 3 6,9 23/4 Y /6-2,2-1+K 1 2,2 5,3 23/4 Y /6-2,2-15+K 15 2,2 5,3 23/4 Y /6-2,2-2+K 2 2,2 5,3 23/4 Y /6-2,2-25+K 25 2,2 5,3 23/4 Y /6-1,5-3+K 3 1,5 4,1 23/4 Y / /69 D/Y /4-7, ,5 14,3 4/69 D/Y 15 71/4-7, ,5 14,3 4/69 D/Y 15 71/4-7, ,5 14,3 4/69 D/Y 15 71/4-5, ,5 1,7 4/69 D/Y /4-5, ,5 1,7 23/4 Y / K /69 Y / K /69 Y /4-7,5-15+K 15 7,5 14,3 4/69 Y /4-7,5-2+K 2 7,5 14,3 4/69 Y /4-5,5-25+K 25 5,5 1,7 23/4 Y /4-5,5-3+K 3 5,5 1,7 23/4 Y

27 mcr Monsun osiowe wentylatory oddymiające / napowietrzające wentylatory jednobiegowe wielkość średnica D nastawa wirnika [º] obroty [1/min] moc elektryczna P [kw] natężenie prądu I max [A] napięcie U [V] masa m [kg] 8/8-1,5-1,5 5,1 23/4 Y 127 8/8-1, ,5 5,1 23/4 Y 127 8/8-1, ,1 3,4 23/4 Y 118 8/8-1, ,1 3,4 23/4 Y 118 8/8-,75-2 2,75 2,5 23/4 Y 11 8/8-, ,75 2,5 23/4 Y 11 8/8-,75-3 3,75 2,5 23/4 Y /8-2,2-+K 2,2 6 23/4 Y 151 8/8-2,2-5+K 5 2,2 6 23/4 Y 151 8/8-1,5-1+K 1 1,5 5,1 23/4 Y 135 8/8-1,1-15+K 15 1,1 3,4 23/4 Y 126 8/8-1,1-2+K 2 1,1 3,4 23/4 Y 126 8/8-,75-25+K 25,75 2,5 23/4 Y 118 8/8-,75-3+K 3,75 2,5 23/4 Y 118 8/ ,2 23/4 Y 152 8/ ,9 23/4 Y 16 8/ ,9 23/4 Y 15 8/6-2, ,2 5,3 23/4 Y 142 8/6-1, ,5 4,1 23/4 Y 142 8/6-1, ,5 4,1 23/4 Y 127 8/6-1, ,1 4,1 23/4 Y /6-5,5-+K 5,5 12,2 23/4 Y 168 8/6-5,5-5+K 5 5,5 12,2 23/4 Y 168 8/6-4-1+K 1 4 9,2 23/4 Y 158 8/ K ,9 23/4 Y 15 8/6-2,2-2+K 2 2,2 5,3 23/4 Y 135 8/6-1,5-25+K 25 1,5 4,1 23/4 Y 126 8/6-1,5-3+K 3 1,5 4,1 23/4 Y 126 8/ /69 D/Y 27 8/ /69 D/Y 19 8/ /69 D/Y 19 8/4-7, ,5 14,3 4/69 D/Y 152 8/4-5, ,5 1,7 23/4 Y 144 8/4-5, ,5 1,7 23/4 Y 144 8/4-5, ,5 1,7 23/4 Y /4-18,5-+K 18,5 35 4/69 D/Y 23 8/ K /69 D/Y 215 8/ K /69 D/Y 215 8/ K /69 D/Y 198 8/4-7,5-2+K 2 7,5 14,3 4/69 D/Y 16 8/4-5,5-25+K 25 5,5 1,7 23/4 Y 152 8/4-5,5-3+K 3 5,5 1,7 23/4 Y 152 9/8-2,2-2,2 6 23/4 Y 162 9/8-2, ,2 6 23/4 Y 162 9/8-1, ,5 5,1 23/4 Y 147 9/8-1, ,5 5,1 23/4 Y 147 9/8-1, ,5 5,1 23/4 Y 147 9/8-1, ,5 5,1 23/4 Y 147 9/8-1, ,5 5,1 23/4 Y 147 9/8-3-+K 3 7,7 23/4 Y 178 9/8-2,2-5+K 5 2,2 6 23/4 Y 17 9/8-2,2-1+K 1 2,2 6 23/4 Y 17 9/4-1,5-15+K 15 1,5 5,1 23/4 Y 155 9/8-1,5-2+K 2 1,5 5,1 23/4 Y 155 9/8-1,5-25+K 25 1,5 5,1 23/4 Y

28 mcr Monsun osiowe wentylatory oddymiające / napowietrzające wentylatory jednobiegowe wielkość średnica D nastawa wirnika [º] obroty [1/min] moc elektryczna P [kw] natężenie prądu I max [A] napięcie U [V] masa m [kg] 9/6-5,5-5,5 12,2 23/4 Y 179 9/ ,2 23/4 Y 169 9/ ,9 23/4 Y 169 9/ ,9 23/4 Y 161 9/ ,9 23/4 Y 161 9/ ,9 23/4 Y 161 9/ ,9 23/4 Y 161 9/6-7,5-+K 7,5 16 4/69 D/Y 21 9/6-7,5-5+K 5 7,5 16 4/69 D/Y 21 9/6-5,5-1+K 1 5,5 12,2 23/4 Y 187 9/ K ,2 23/4 Y 177 9/6-3-2+K 2 3 6,9 23/4 Y 169 9/ K ,9 23/4 Y 169 9/4-18,5-18,5 35 4/69 D/Y 237 9/ /69 D/Y 222 9/ /69 D/Y 222 9/ /69 D/Y 25 9/ /69 D/Y 25 9/ /69 D/Y 25 9/ /69 D/Y 25 9/4-3-+K /69 D/Y 374 9/ K /69 D/Y 294 9/4-18,5-1+K 1 18,5 35 4/69 D/Y 245 9/ K /69 D/Y 23 9/ K /69 D/Y 213 9/ K /69 D/Y 213 1/8-5,5-5, /4 Y 253 1/8-5, , /4 Y 253 1/ ,3 23/4 Y 247 1/ ,7 23/4 Y 21 1/8-2, ,2 6 23/4 Y 22 1/8-2, ,2 6 23/4 Y 22 1/8-2, ,2 6 23/4 Y /8-7,5-+K 7,5 2 4/69 D/Y 285 1/8-7,5-5+K 5 7,5 2 4/69 D/Y 285 1/8-5,5-1+K 1 5, /4 Y 268 1/ K ,3 23/4 Y 262 1/8-3-2+K 2 3 7,7 23/4 Y 225 1/ K ,7 23/4 Y 225 1/8-2,2-3+K 3 2,2 6 23/4 Y 217 1/ /69 D/Y 312 1/ /69 D/Y 27 1/ /69 D/Y 27 1/6-7, ,5 16 4/69 D/Y 242 1/6-7, ,5 16 4/69 D/Y 242 1/6-5, ,5 12,2 23/4 Y 219 1/6-5, ,5 12,2 23/4 Y /6-22-+K /69 D/Y 417 1/6-18,5-5+K 5 18,5 36 4/69 D/Y 397 1/ K /69 D/Y 327 1/ K /69 D/Y 285 1/ K /69 D/Y 285 1/6-7,5-25+K 25 7,5 16 4/69 D/Y 257 1/6-5,5-3+K 3 5,5 12,2 23/4 sy

29 mcr Monsun osiowe wentylatory oddymiające / napowietrzające wentylatory jednobiegowe wielkość średnica D nastawa wirnika [º] obroty [1/min] moc elektryczna P [kw] natężenie prądu I max [A] napięcie U [V] masa m [kg] 1/ /69 D/Y 531 1/ /69 D/Y 524 1/ /69 D/Y 426 1/ /69 D/Y 396 1/ /69 D/Y 32 1/4-18, ,5 35 4/69 D/Y 271 1/ /69 D/Y 256 1/ K /69 D/Y 546 1/ K /69 D/Y 539 1/ K /69 D/Y 441 1/4-3-2+K /69 D/Y 411 1/ K /69 D/Y 411 1/ K /69 D/Y / /69 D/Y / /69 D/Y 7 112/ /69 D/Y / /69 D/Y / /69 D/Y / /69 D/Y / /69 D/Y / /69 D/Y /8-7, ,5 2 4/69 D/Y /8-7, ,5 2 4/69 D/Y /8-5, , /4 Y /8-5, , /4 Y /8-5, , /4 Y / /69 D/Y / /69 D/Y / /69 D/Y /6-18, ,5 36 4/69 D/Y / /69 D/Y / /69 D/Y / /69 D/Y / /69 D/Y / /69 D/Y / /69 D/Y / /69 D/Y / /69 D/Y / /69 D/Y 525 Program doboru wentylatorów mcr Monsun jest dostępny na stronie w Strefie Architekta i Projektanta. 28

30 mcr Monsun osiowe wentylatory oddymiające / napowietrzające wentylatory dwubiegowe wielkość średnica D nastawa wirnika [º] obroty [1/min] moc elektryczna P [kw] natężenie prądu I max [A] napięcie U [V] masa m [kg] 35/2/4-1,5/, /15 1,5 /,25 3,2/,7 4/ /2/4-1,1/, /15 1,1 / 18 2,4/,5 4/ /2/4-1,1/,18-3/15 1,1 / 18 2,4/,5 4/4 34 4/2/4-3/, /15 3 /,55 6,1/1,5 4/4 65 4/2/4-2,2/, /15 2,2 /,37 4,5/1 4/4 55 4/2/4-2,2/,37-3/15 2,2 /,37 4,5/1 4/4 55 4/2/4-4/,75-15+K /15 4 /,75 8/1,9 4/4 69 4/2/4-3/,55-1+K 1 3/15 3 /,55 6,1/1,5 4/4 67 4/2/4-3/,55-5+K 5 3/15 3 /,55 6,1/1,5 4/4 67 4/2/4-2,2/,37-+K 3/15 2,2 /,37 4,5/1 4/ /2/4-4/, /15 4 /,75 8/1,9 4/4 7 45/2/4-3/, /15 3 /,55 6,1/1,5 4/ /2/4-2,2/, /15 2,2 /,37 4,5/1 4/ /2/4-4/,75-15+K 15 3/15 4 /,75 8/1,9 4/ /2/4-4/,75-1+K 1 3/15 4 /,75 8/1,9 4/4 72 5/2/4-7,5/1, /15 7,5 / 1,5 14,8/3,7 4/4 17 5/2/4-5,5/1, /15 5,5 / 1,1 11/2,4 4/4 9 5/2/4-5,5/1, /15 5,5 / 1,1 11/2,4 4/4 9 56/2/4-15/3, /15 15 / 3,7 29/7,2 4/ /2/4-15/3, /15 15 / 3,7 29/7,2 4/ /2/4-11/2, /15 11 / 2,8 19,7/5,6 4/ /2/4-7,5/1, /15 7,5 / 1,5 14,8/3,7 4/ /2/4-5,5/1, /15 5,5 / 1,1 11/2,4 4/ /2/4-11/2,8-2+K 2 3/15 11 / 2,8 19,7/5,6 4/ /2/4-11/2,8-25+K 25 3/15 11 / 2,8 19,7/5,6 4/ /2/4-7,5/1,5-3+K 3 3/15 7,5 / 1,5 14,8/3,7 4/ /4/8-5,5/1,1-15/75 5,5 / 1,1 11,3/3,5 4/ /4/8-4/, /75 4 /,75 8,8/3,3 4/ /4/8-3/, /75 3 /,55 6,5/2,6 4/4 8 63/4/8-2,2/, /75 2,2 /,37 5,1/1,6 4/ /4/8-2,2/, /75 2,2 /,37 5,1/1,6 4/ /4/8-2,2/, /75 2,2 /,37 5,1/1,6 4/ /4/6-1,5/, /75 1,5 /,25 3,8/1,2 4/ /4/8-5,5/1,1-1+K 1 15/75 5,5 / 1,1 11,3/3,5 4/ /4/8-4/,75-15+K 15 15/75 4 /,75 8,8/3,3 4/4 9 63/4/8-3/,55-2+K 2 15/75 3 /,55 6,5/2,6 4/ /4/6-2,2/,37-25+K 25 15/75 2,2 /,37 5,1/1,6 4/4 8 63/4/6-2,2/,37-3+K 3 15/75 2,2 /,37 5,1/1,6 4/4 8 71/4/8-1/ /75 1 / 2 19,5/6,5 4/ /4/8-7,5/1, /75 7,5 / 1,5 15,1/4,9 4/ /4/8-7,5/1, /75 7,5 / 1,5 15,1/4,9 4/ /4/8-7,5/1, /75 7,5 / 1,5 15,1/4,9 4/ /4/8-5,5/1, /75 5,5 / 1,1 11,3/3,5 4/ /4/8-5,5/1, /75 5,5 / 1,1 11,3/3,5 4/ /4/8-1/2-5+K 5 15/75 1 / 2 19,5/6,5 4/ /4/8-1/2-1+K 1 15/75 1 / 2 19,5/6,5 4/ /4/8-7,5/1,5-15+K 15 15/75 7,5 / 1,5 15,1/4,9 4/ /4/8-7,5/1,5-2+K 2 15/75 7,5 / 1,5 15,1/4,9 4/ /4/8-7,5/1,5-25+K 25 15/75 7,5 / 1,5 15,1/4,9 4/ /4/8-5,5/1,1-3+K 3 15/75 5,5 / 1,1 11,3/3,5 4/

31 mcr Monsun osiowe wentylatory oddymiające / napowietrzające wentylatory dwubiegowe wielkość średnica D nastawa wirnika [º] obroty [1/min] moc elektryczna P [kw] natężenie prądu I max [A] napięcie U [V] masa m [kg] 8/4/8-14/3-15/75 14/3 27/9,5 4/ /4/8-14/ /75 14/3 27/9,5 4/ /4/8-1/ /75 1/2 19,5/6,5 4/ /4/8-7,5/1, /75 7,5/1,5 15,1/4,9 4/ /4/8-5,5/1, /75 5,5/1,5 11,3/3,5 4/ /4/8-5,5/1, /75 5,5/1,5 11,3/3,5 4/ /4/8-5,5/1, /75 5,5/1,5 11,3/3,5 4/ /4/8-16,5/3,3-+K 15/75 16,5/3,3 31/11,5 4/ /4/8-16,5/3,3-5+K 5 15/75 16,5/3,3 31/11,5 4/ /4/8-14/3-1+K 1 15/75 14,/3 27/9,5 4/4 22 8/4/8-1/2-15+K 15 15/75 14,/3 19,5/6,5 4/ /4/8-7,5/1,5-2+K 2 15/75 7,5/1,5 15,1/4,9 4/ /4/8-5,5/1,5-25+K 25 15/75 5,5/1,5 11,3/3,5 4/ /4/8-5,5/1,5-3+K 3 15/75 5,5/1,5 11,3/3,5 4/ /4/8-2/4-15/75 2/4 37/13,5 4/ /4/8-16,5/3, /75 16,5/3,3 31/11,5 4/ /4/8-14/ /75 14/3 27/9,5 4/ /4/8-14/ /75 14/3 27/9,5 4/ /4/8-14/ /75 14/3 27/9,5 4/ /4/8-1/ /75 1/2 19,5/6,5 4/4 21 9/4/8-1/ /75 1/2 19,5/6,5 4/4 21 9/4/8-27/5,4-+K 15/75 27/5,4 53,8/18 4/4 38 9/4/8-2/4-5+K 5 15/75 2/4 37/13,5 4/ /4/8-16,5/3,3-1+K 1 15/75 16,5/3,3 31/11,5 4/ /4/8-14/3-15+K 15 15/75 14/3 27/9,5 4/ /4/8-14/3-2+K 2 15/75 14/3 27/9,5 4/ /4/8-1/2-25+K 25 15/75 1/2 19,5/6,5 4/ /4/8-4/ /75 4/8 7,9/19,6 4/ /4/8-35/7, /75 35/7,5 61,7/18 4/ /4/8-27/5, /75 27/5,4 53,8/18 4/4 46 1/4/8-27/5, /75 27/5,4 53,8/18 4/4 46 1/4/8-2/5, /75 2,/4 37/13,5 4/ /4/8-16,5/3, /75 16,5/3,3 31/11,5 4/4 31 1/4/8-35/7,5-15+K 15 15/75 35/7,5 61,7/18 4/ /4/8-3/6,5-2+K 2 15/75 3/6,5 61,4/2,5 4/ /4/8-27/5,4-25+K 25 15/75 27/5,4 53,8/18 4/ /4/8-2/5,4-3+K 3 15/75 2/5,4 37/13,5 4/ /4/8-4/ /75 4/8 7,9/19,6 4/ /4/8-35/7, /75 35/7,5 61,7/18 4/ /4/8-3/6, /75 3/6,5 61,4/2,5 4/ /4/8-27/5, /75 27/5,4 53,8/18 4/ /4/8-2/ /75 2,/4 37/13,5 4/4 44 5/4/6-1,1/, /1 1,1/,37 2,8/1,4 4/4 57 5/4/6-,75/, /1,75/,25 1,9/1, 4/4 55 5/4/6-,55/, /1,55/,18 1,5/,7 4/ /4/6-1,5/,55-2+K 2 15/1 1,5/,55 3,6/1,8 4/4 62 5/4/6-1,5/,55-25+K 25 15/1 1,5/,55 3,6/1,8 4/4 62 5/4/6-1,1/,37-3+K 3 15/1 1,1/,37 2,8/1,4 4/4 6 56/4/6-3/1,1-15/1 3/1,1 6,5/3,6 4/ /4/6-2,2/, /1 2,2/,75 4,9/2,5 4/ /4/6-1,5/, /1 1,5/,55 3,6/1,8 4/ /4/6-1,1/, /1 1,1/,37 2,8/1,4 4/ /4/6-1,1/, /1 1,1/,37 2,8/1,4 4/ /4/6-1,1/, /1 1,1/,37 2,8/1,4 4/ /4/6-3/1,1-1+K 1 15/1 3/1,1 6,5/3,6 4/ /4/6-2,2/,75-15+K 15 15/1 2,2/,75 4,9/2,5 4/ /4/6-1,5/,55-2+K 2 15/1 1,5/,55 3,6/1,8 4/ /4/6-1,1/,37-25+K 25 15/1 1,1/,37 2,8/1,4 4/ /4/6-1,1/,37-3+K 3 15/1 1,1/,37 2,8/1,4 4/

32 mcr Monsun osiowe wentylatory oddymiające / napowietrzające wentylatory dwubiegowe wielkość średnica D nastawa wirnika [º] obroty [1/min] moc elektryczna P [kw] natężenie prądu I max [A] napięcie U [V] masa m [kg] 63/4/6-5,5/1,8-15/1 5,5/1,8 11,4/5,3 4/ /4/6-4/1, /1 4/1,5 8,8/4,4 4/ /4/6-3/1, /1 3 /1,1 6,5/3,6 4/ /4/6-2,2/, /1 2,2/,75 4,9/2,5 4/ /4/6-2,2/, /1 2,2/,75 4,9/2,5 4/ /4/6-2,2/, /1 2,2/,75 4,9/2,5 4/ /4/6-1,5/, /1 1,5/,55 3,6/1,8 4/ /4/6-5,5/1,8-1+K 1 15/1 5,5/1,8 11,4/5,3 4/ /4/6-4/1,5-15+K 15 15/1 4/1,5 8,8/4,4 4/ /4/6-3/1,1-2+K 2 15/1 3/1,1 6,5/3,6 4/4 9 63/4/6-2,2/,75-25+K 25 15/1 2,2/,75 4,9/2,5 4/4 8 63/4/6-2,2/,75-3+K 3 15/1 2,2/,75 4,9/2,5 4/4 8 71/4/6-1,5/3, /1 1,5/3,2 19,8/7,6 4/ /4/6-7,5/2, /1 7,5/2,5 15,3/7 4/ /4/6-7,5/2, /1 7,5/2,5 15,3/7 4/ /4/6-7,5/2, /1 7,5/2,5 15,3/7 4/ /4/6-5,5/1, /1 5,5/1,8 11,4/5,3 4/ /4/6-5,5/1, /1 5,5/1,8 11,4/5,3 4/ /4/6-1,5/3,2-5+K 5 15/1 1,5/3,2 19,8/7,6 4/ /4/6-1,5/3,2-1+K 1 15/1 1,5/3,2 19,8/7,6 4/ /4/6-7,5/2,5-15+K 15 15/1 7,5/2,5 15,3/7 4/ /4/6-7,5/2,5-2+K 2 15/1 7,5/2,5 15,3/7 4/ /4/6-7,5/2,5-25+K 25 15/1 7,5/2,5 15,3/7 4/ /4/6-5,5/1,8-3+K 3 15/1 5,5/1,8 11,4/5,3 4/ /4/6-14/4,5-15/1 14/4,5 26/1,3 4/ /4/6-14/4, /1 14/4,5 26/1,3 4/ /4/6-1,5/3, /1 1,5/3,2 19,8/7,6 4/ /4/6-7,5/2, /1 7,5/2,5 15,3/7 4/ /4/6-5,5/1, /1 5,5/1,8 11,4/5,3 4/ /4/6-5,5/1, /1 5,5/1,8 11,4/5,3 4/ /4/6-5,5/1, /1 5,5/1,8 11,4/5,3 4/ /4/6-18/5-+K 15/1 18/5 35/11,8 4/4 38 8/4/6-18/5-5+K 5 15/1 18/5 35/11,8 4/4 38 8/4/6-14/4,5-1+K 1 15/1 14/4,5 26/1,3 4/ /4/6-1,5/3,2-15+K 15 15/1 1,5/3,2 19,8/7,6 4/ /4/6-7,5/2,6-2+K 2 15/1 7,5/2,5 15,3/7 4/4 17 8/4/6-5,5/1,8-25+K 25 15/1 5,5/1,8 11,4/5,3 4/ /4/6-5,5/1,8-3+K 3 15/1 5,5/1,8 11,4/5,3 4/ /4/6-18/5-15/1 18/5 35/11,8 4/ /4/6-14/4, /1 14/4,5 26/1,3 4/ /4/6-14/4, /1 14/4,5 26/1,3 4/ /4/6-14/4, /1 14/4,5 26/1,3 4/ /4/6-1,5/3, /1 1,5/3,2 19,8/7,6 4/ /4/6-1,5/3, /1 1,5/3,2 19,8/7,6 4/ /4/6-1,5/3, /1 1,5/3,2 19,8/7,6 4/ /4/6-3/8,8-+K 15/1 3/8,8 58,3/22,4 4/ /4/6-18/5-1+K 1 15/1 18/5 35/11,8 4/4 33 9/4/6-14/4,5-15+K 15 15/1 14/4,5 26/1,3 4/ /4/6-14/4,5-2+K 2 15/1 14/4,5 26/1,3 4/ /4/6-1,5/3,2-25+K 25 15/1 1,5/3,2 19,8/7,6 4/ /4/6-34/ /1 34/1 62,6/24 4/ /4/6-3/8, /1 3/8,8 58,3/22,4 4/ /4/6-18/ /1 18/5 35/11,8 4/ /4/6-3/8,8-2+K 2 15/1 3/8,8 58,3/22,4 4/ /4/6-34/ /1 34/1 62,6/24 4/ /4/6-3/8, /1 3/8,8 58,3/22,4 4/4 748 Program doboru wentylatorów mcr Monsun jest dostępny na stronie w Strefie Architekta i Projektanta. 31

33 mcr Monsun osiowe wentylatory oddymiające / napowietrzające ciśnienie całkowite [pa] /2 4/2 45/2 5/2 56/ wydajność [m 3 /h] ciśnienie całkowite [pa] /4 45/4 1535/4 5/4 56/4 63/4 71/4 8/4 4 9/4 2 1/4 112/ /4 wydajność [m 3 /h] 32

34 mcr Monsun osiowe wentylatory oddymiające / napowietrzające 6 ciśnienie całkowite [pa] /6 56/6 63/6 71/6 8/6 9/6 1/6 125/6 ciśnienie całkowite [pa] / wydajność [m 3 /h] 71/8 8/8 9/8 1/8 125/8 wydajność [m 3 /h] 33

35 mcr Monsun osiowe wentylatory oddymiające / napowietrzające parametry akustyczne wielkość średnica D nastawa wirnika [º] obroty [1/min] moc elektryczna P [kw] 63 poziom ciśnienia akustycznego [db A] Poziom mocy akustycznej Lw(A)* [db A] 35/4-,55-1 1, /4-, , /4-,55-, /2-1, , /2-1, , /2-1,1-1, /4-,55-15+K 15, /4-,55-1+K 1, /4-,55-5+K 5, /4-,55-+K 4 15, /4-,55-1 1, /4-,55-5 5, /4-,55-, / K /2-3-1+K /2-3-5+K /2-2,2-+K 4 3 2, / /2-2, , /2-1,8-1, /4-,55-15+K 15, /4-,55-1+K 1, /4-, , /4-,55-5 5, /4-,55-, / K /2-4-1+K / / /2-2,2-2, /6-,37-2 2, /6-, , /6-,37-3 3, /6-,37-2+K 2, /6-,37-25+K 25, /6-,37-3+K 3, /4-1, , /4-, , /4-,55-3 3, /4-1,5-2+K 2 1, /4-1,5-25+K 25 1, /4-1,1-3+K 3 1, /2-7, , /2-5, , /2-5, , /6-,75-1+K 1, /6-,55-15+K 15, /6-,37-2+K 2, /6-,37-25+K 25, /6-,37-3+K 3, /6-, , /6-,55-1 1, /6-, , /6-,37-2 2, /6-, , /6-,37-3 3,

36 mcr Monsun osiowe wentylatory oddymiające / napowietrzające wielkość średnica D nastawa wirnika [º] obroty [1/min] moc elektryczna P [kw] 63 poziom ciśnienia akustycznego [db A] Poziom mocy akustycznej Lw(A)* [db A] 56/4-3-1+K /4-2,2-15+K 15 2, /4-1,5-2+K 2 1, /4-1,1-25+K 25 1, /4-1,1-3+K 3 1, / /4-2, , /4-1, , /4-1, , /4-1, , /4-1, , / K / K /2-7,5-3+K 3 7, / / / /2-7, , /2-5, , /8-,55-, /8-,55-5 5, /8-,37-1 1, /8-, , /8-,25-2 2, /8-, , /8-, , /8-,75-5+K 5, /8-,55-1+K 1, /8-,55-15+K 15, /8-,37-2+K 2, /8-,25-25+K 25, /8-,25-3+K 3, /6-1,5-1, /6-1, , /6-,75-1 1, /6-, , /6-,55-2 2, /6-, , /6-,55-3 3, /6-1,1-1+K 1 1, /6-1,1-15+K 15 1, /6-,75-2+K 2, /6-,55-25+K 25, /6-,55-3+K 3, /4-5,5-5, / / /4-2, , /4-2, , /4-1, , /4-1, , /4-5,5-1+K 1 5, / K /4-3-2+K /4-2,2-25+K 25 2, /4-1,8-3+K 3 1,

37 mcr Monsun osiowe wentylatory oddymiające / napowietrzające wielkość średnica D nastawa wirnika [º] obroty [1/min] moc elektryczna P [kw] 63 poziom ciśnienia akustycznego [db A] Poziom mocy akustycznej Lw(A)* [db A] 71/8-1, , /8-,75-1 1, /8-, , /8-,75-2 2, /8-, , /8-,75-3 3, /8-1,5-5+K 5 1, /8-1,1-1+K 1 1, /8-1,1-15+K 15 1, /8-,75-2+K 2, /8-,75-25+K 25, /8-,75-3+K 3, /6-2, , /6-2, , /6-2, , /6-2, , /6-1, , /6-1, , /6-3-5+K /6-2,2-1+K 1 2, /6-2,2-15+K 15 2, /6-2,2-2+K 2 2, /6-2,2-25+K 25 2, /6-1,5-3+K 3 1, / /4-7, , /4-7, , /4-7, , /4-5, , /4-5, , / K / K /4-7,5-15+K 15 7, /4-7,5-2+K 2 7, /4-5,5-25+K 25 5, /4-5,5-3+K 3 5, /8-1,5-1, /8-1, , /8-1, , /8-1, , /8-,75-2 2, /8-, , /8-,75-3 3, /8-2,2-+K 2, /8-2,2-5+K 5 2, /8-1,5-1+K 1 1, /8-1,1-15+K 15 1, /8-1,1-2+K 2 1, /8-,75-25+K 25, /8-,75-3+K 3,

38 mcr Monsun osiowe wentylatory oddymiające / napowietrzające wielkość średnica D nastawa wirnika [º] obroty [1/min] moc elektryczna P [kw] 63 poziom ciśnienia akustycznego [db A] Poziom mocy akustycznej Lw(A)* [db A] 8/ / / /6-2, , /6-1, , /6-1, , /6-1, , /6-5,5-+K 5, /6-5,5-5+K 5 5, /6-4-1+K / K /6-2,2-2+K 2 2, /6-1,5-25+K 25 1, /6-1,5-3+K 3 1, / / / /4-7, , /4-5, , /4-5, , /4-5, , /4-18,5-+K 18, / K / K / K /4-7,5-2+K 2 7, /4-5,5-25+K 25 5, /4-5,5-3+K 3 5, /8-2,2-2, /8-2, , /8-1, , /8-1, , /8-1, , /8-1, , /8-1, , /8-3-+K /8-2,2-5+K 5 2, /8-2,2-1+K 1 2, /4-1,5-15+K 15 1, /8-1,5-2+K 2 1, /8-1,5-25+K 25 1, /6-5,5-5, / / / / / / /6-7,5-+K 7, /6-7,5-5+K 5 7, /6-5,5-1+K 1 5, / K /6-3-2+K / K

39 mcr Monsun osiowe wentylatory oddymiające / napowietrzające wielkość średnica D nastawa wirnika [º] obroty [1/min] moc elektryczna P [kw] 63 poziom ciśnienia akustycznego [db A] Poziom mocy akustycznej Lw(A)* [db A] 9/4-18,5-18, / / / / / / /4-3-+K / K /4-18,5-1+K 1 18, / K / K / K /8-5,5-5, /8-5, , / / /8-2, , /8-2, , /8-2, /8-7,5-+K 7, /8-7,5-5+K 5 7, /8-5,5-1+K 1 5, / K /8-3-2+K / K /8-2,2-3+K 3 2, / / / /6-7, , /6-7, , /6-5, , /6-5, , /6-22-+K /6-18,5-5+K 5 18, / K / K / K /6-7,5-25+K 25 7, /6-5,5-3+K 3 5, / / / / / /4-18, , / / K / K / K /4-3-2+K / K / K

40 mcr Monsun osiowe wentylatory oddymiające / napowietrzające wielkość średnica D nastawa wirnika [º] obroty [1/min] moc elektryczna P [kw] 63 poziom ciśnienia akustycznego [db A] Poziom mocy akustycznej Lw(A)* [db A] 112/ / / / / / / / /8-7, , /8-7, , /8-5, , /8-5, , /8-5, , / / / /6-18, , / / / / / / / / / *Poziom mocy akustycznej Lw(A) został wyznaczony dla punktu najwyższej sprawności wentylatora. 39

41 mcr Monsun osiowe wentylatory oddymiające / napowietrzające 2.5. osprzęt dodatkowy stopy montażowe SW Stopy montażowe SW są przeznaczone do montażu wentylatora w pozycji poziomej (przepływ powietrza jest wówczas równoległy do powierzchni posadowienia). Wykonane są z blachy stalowej ocynkowanej, w standardzie malowanej proszkowo na taki sam kolor jak wentylator. Stopy montażowe przymocowywane są do kołnierza obudowy wentylatora za pomocą śrub M8/M1 w zależności od wielkości wentylatora. W dolnej części stopy posiadają otwory umożliwiające montaż wibroizolatorów. stopy montażowe SW wentylator typ A B C d H L m [kg] mcr Monsun 35 SW , ,1 mcr Monsun 4 SW , ,9 mcr Monsun 45 SW , ,1 mcr Monsun 5 SW , ,4 mcr Monsun 56 SW , ,7 mcr Monsun 63 SW , ,1 mcr Monsun 71 SW , ,4 mcr Monsun 8 SW , ,1 mcr Monsun 9 SW , ,4 mcr Monsun 1 SW , ,2 mcr Monsun 112 SW , ,5 mcr Monsun 125 SW , ,5 A B C 2xØd L H połączenia elastyczne - kompensatory drgań KD Połączenie elastyczne KD stosowane jest w celu eliminacji drgań powstałych w wyniku pracy wentylatora, mogących się przenosić na instalację wentylacyjną. Połączenie elastyczne może też kompensować wydłużenia termiczne powstałe w czasie pracy instalacji oddymiającej. W przypadku gdy wentylator mcr Monsun wbudowany jest w instalację wentylacyjną posiadającą część ssawną i tłoczną, powinien on zostać wyposażony w dwa połączenia elastyczne montowane po obu jego stronach. połączenia elastyczne KD wentylator typ D ~A B L C [ ] nxd m [kg] mcr Monsun 35 KD x 9,6 1,1 mcr Monsun 4 KD x 9,6 1,3 mcr Monsun 45 KD x 9,6 1,4 mcr Monsun 5 KD x 9,6 1,6 mcr Monsun 56 KD ,5 16 x 1,5 1,8 mcr Monsun 63 KD ,5 16 x 1,5 2, mcr Monsun 71 KD ,5 16 x 1,5 2,3 mcr Monsun 8 KD x 1,5 2,6 mcr Monsun 9 KD x 1,5 2,9 mcr Monsun 1 KD x 1,5 3,2 mcr Monsun 112 KD x 14 3,5 mcr Monsun 125 KD x 14 3,9 Cº ØD ØB nxød L ØA przeciwkołnierze PK Przeciwkołnierz PK to element służący do montażu połączeń elastycznych KD do wentylatora mcr Monsun i instalacji wentylacji. W standardzie wykonany jest z blachy stalowej malowanej proszkowo. przeciwkołnierze PK wentylator typ D ~A B C [ ] nxd m [kg] mcr Monsun 35 PK x 9,6,9 mcr Monsun 4 PK x 9,6 1, mcr Monsun 45 PK x 9,6 1,2 mcr Monsun 5 PK x 9,6 1,3 mcr Monsun 56 PK ,5 16 x 1,5 1,6 mcr Monsun 63 PK ,5 16 x 1,5 1,8 mcr Monsun 71 PK ,5 16 x 1,5 2, mcr Monsun 8 PK x 1,5 2,1 mcr Monsun 9 PK x 1,5 2,2 mcr Monsun 1 PK x 1,5 2,8 mcr Monsun 112 PK x 14 7,8 mcr Monsun 125 PK x 14 8,6 Cº ØD ØB nxød ØA 4

42 mcr Monsun osiowe wentylatory oddymiające / napowietrzające samoczynne klapy zwrotne KS, KS-V Samoczynna klapa zwrotna KS i KS-V zapobiega wnikaniu powietrza zewnętrznego do budynku podczas postoju wentylatora. Obniża ona straty cieplne w okresie zimowym i zapobiega niekontrolowanej cyrkulacji powietrza. Obudowa klapy wykonana jest z blachy stalowej malowanej proszkowo, natomiast samo jej skrzydło z blachy aluminiowej. Klapa występuje w wersji KS do montażu poziomego oraz KS-V do montażu pionowego. samoczynne klapy zwrotne KS; KS-V wentylator typ D ~A B L C [ ] nxd m [kg] mcr Monsun 35 KS[V] x 9,6 6,6 mcr Monsun 4 KS[V] x 9,6 7,6 mcr Monsun 45 KS[V] x 9,6 9,5 mcr Monsun 5 KS[V] x 9,6 11,3 mcr Monsun 56 KS[V] ,5 16 x 1,5 14, mcr Monsun 63 KS[V] ,5 16 x 1,5 16,2 mcr Monsun 71 KS[V] ,5 16 x 1,5 2,8 mcr Monsun 8 KS[V] x 1,5 24,8 mcr Monsun 9 KS[V] x 1,5 3,9 mcr Monsun 1 KS[V] x 1,5 37,4 mcr Monsun 112 KS[V] x 14 7 mcr Monsun 125 KS[V] x Cº ØD ØB nxød L ØA wsporniki pionowe PP Wsporniki pionowe PP przeznaczone są do montażu wentylatora w pozycji pionowej (przepływ powietrza jest wówczas prostopadły do powierzchni posadowienia). Wykonane są z blachy stalowej ocynkowanej, w standardzie malowanej proszkowo na taki sam kolor jak wentylator. Wsporniki pionowe przymocowywane są do kołnierza obudowy wentylatora za pomocą śrub M8/M1 w zależności od wielkości wentylatora. Na obwodzie wspornika znajdują się cztery uchwyty, do których przykręcane są wibroizolatory. Całość montowana jest na przygotowanym wcześniej fundamencie. wsporniki pionowe PP wentylator typ Dn dp A H B C [ ] nxd m [kg] mcr Monsun 35 PP , x 9,6 5,4 mcr Monsun 4 PP , x 9,6 5,8 mcr Monsun 45 PP , x 9,6 6,3 mcr Monsun 5 PP , x 9,6 6,8 mcr Monsun 56 PP , ,5 16 x 1,5 7,8 mcr Monsun 63 PP , ,5 16 x 1,5 9,1 mcr Monsun 71 PP , ,5 16 x 1,5 11,6 mcr Monsun 8 PP , x 1,5 12,4 mcr Monsun 9 PP , x 1,5 13,3 mcr Monsun 1 PP , x 1,5 15,2 mcr Monsun 112 PP , x mcr Monsun 125 PP , x 14 4 nxød Cº Dn dp A B H A tłumiki hałasu TH/R Tłumik hałasu TH/R jest stosowany do redukcji hałasu powstałego w wyniku pracy wentylatora w instalacji wentylacyjnej. Obudowa tłumika wykonana jest z blachy stalowej ocynkowanej, natomiast rdzeń i część wewnętrzna wykonane są z blachy ocynkowanej perforowanej. Elementem tłumiącym jest wysokotemperaturowa wełna o podwyższonym współczynniku pochłaniania dźwięku. Obudowa tłumika jest wyposażona w gwintowane otwory umożliwiające bezpośredni montaż do kołnierza obudowy wentylatora. W takim przypadku połączenie należy uszczelnić silikonem wysokotemperaturowym. tłumiki hałasu TH/R wentylator typ d1 d2 d3 d4 L A [ ] nxm m [kg] mcr Monsun 35 TH/R x M8 41 mcr Monsun 4 TH/R x M8 53 mcr Monsun 45 TH/R x M8 56 mcr Monsun 5 TH/R x M8 62 mcr Monsun 56 TH/R ,5 16 x M8 69 mcr Monsun 63 TH/R ,5 16 x M8 78 mcr Monsun 71 TH/R ,5 16 x M8 122 mcr Monsun 8 TH/R x M1 138 mcr Monsun 9 TH/R x M1 155 mcr Monsun 1 TH/R x M1 17 mcr Monsun 112 TH/R x M12 19 mcr Monsun 125 TH/R x M12 22 d4 L d3 d1 d4 d2 A[º] nxm Na zamówienie dostępne tłumiki TH - bez rdzenia. 41

43 mcr Monsun osiowe wentylatory oddymiające / napowietrzające wyłączniki serwisowe WS Wyłącznik serwisowy WS służy do odcięcia zasilania wentylatora na czas dokonania przeglądu serwisowego. Wyłącznik jest dodatkowo wyposażony w styk pomocniczy w celu sygnalizacji pozycji odcięcia zasilania na wypadek, gdyby po skończonym przeglądzie serwisowym nie został przestawiony do pozycji pierwotnej zasilanie wentylatora. W przypadku montażu wyłącznika bezpośrednio na obudowie wentylatora stosuje się specjalny wspornik montażowy WW. Wyłącznik serwisowy z układem 3-polowym stosowany jest do silników o napięciu 23/4 YV (jednobiegowych), a z układem 6-polowym do silników jedno- i dwubiegowych o napięciu 4/69 D/YV oraz silników dwubiegowych o napięciu 23/4 D/Y. wyłączniki serwisowe WS typ A B E F H nxd U [V] I [A] dławnice D uwagi WS-16/ x M2[x4] 3-polowy WS-16/ x M2[x4] 3-polowy WS-32/ x M25[x4] 6-polowy WS-63/ x M25/M32[x4] 6-polowy WS-1/ x M32/M4[x4] 6-polowy WS-125/ ,5 163, x M32/M4[x4] 6-polowy WS-16/ x M4[x4] 6-polowy WS-2/ x M4[x4] 6-polowy nxd F D B H H E A B A wspornik wyłącznika serwisowego WW typ A B H WW ~1 WW WW WS WW WW wibroizolatory AM/BM Wibroizolatory AM/BM redukują drgania powstałe w wyniku pracy wentylatora, ograniczając ich przenoszenie na podłoże. Wentylator posadowiony w sposób prawidłowy na przykręconych do stóp montażowych wibroizolatorach pracuje ciszej i stabilniej. wentylator typ A wibroizolatory AM/BM B C E F M S d m [kg] S M mcr Monsun 35 AM-35 mcr Monsun 4 AM-4 F mcr Monsun 45 AM-45 E mcr Monsun 5 AM-5 mcr Monsun 56 AM-56 mcr Monsun 63 mcr Monsun 71 AM-63 AM M12 7 1,6 Ød B mcr Monsun 8 AM-8 mcr Monsun 9 mcr Monsun 1 AM-9 AM-1 C A mcr Monsun 11 AM-112 mcr Monsun 12 AM

44 Ø18. Ø1. mcr Monsun osiowe wentylatory oddymiające / napowietrzające dysze ssawne osiatkowane DS Dysza ssawna DS służy do redukcji oporów hydraulicznych i hałasu w przypadku pracy wentylatora bez części ssawnej wolne ssanie. Wykonana jest z blachy stalowej ocynkowanej malowanej proszkowo. Element przykręcany jest bezpośrednio do obudowy wentylatora mcr Monsun. dysze ssawne DS wentylator typ D A ~C B nxd E mcr Monsun 35 DS x1 [co 45 ] 93 mcr Monsun 4 DS x1 [co 3 ] 93 mcr Monsun 45 DS x1 [co 3 ] 93 mcr Monsun 5 DS x1 [co 3 ] 93 mcr Monsun 56 DS x11 [co 22,5 ] 98 mcr Monsun 63 DS x11 [co 22,5 ] 18 mcr Monsun 71 DS x11 [co 22,5 ] 11 mcr Monsun 8 DS x11 [co 15 ] 112 mcr Monsun 9 DS x11 [co 15 ] 114 mcr Monsun 1 DS x11 [co 15 ] 114 mcr Monsun 112 DS x14 [co 15 ] 14 mcr Monsun 125 DS x14 [co 15 ] 14 D A B E 2 C Zastosowane siatki osłonowe SO posiadają 8% prześwitu siatki osłonowe SO Siatka osłonowa SO wykonana jest z blachy stalowej ocynkowanej oraz ocynkowanej siatki. W standardzie malowana jest proszkowo, na życzenie klienta cynkowana galwanicznie. Stanowi zabezpieczenie wentylatora przed ciałami obcymi. Przystosowana jest do bezpośredniego mocowania do kołnierza obudowy wentylatora przy swobodnym zasysaniu, tłoczeniu. siatki osłonowe SO wentylator typ D A B h C nxd m [kg] mcr Monsun 35 SO x9,6 1,2 mcr Monsun 4 SO x9,6 1,3 mcr Monsun 45 SO x9,6 1,5 mcr Monsun 5 SO x9,6 1,7 mcr Monsun 56 SO ,5 16x1,5 2,2 mcr Monsun 63 SO ,5 16x1,5 2,5 mcr Monsun 71 SO ,5 16x1,5 2,9 mcr Monsun 8 SO x1,5 3,1 mcr Monsun 9 SO x1,5 3,5 mcr Monsun 1 SO x1,5 4,4 mcr Monsun 112 SO x14 1 mcr Monsun 125 SO x14 11 Cº nxød A D h B Zastosowane siatki osłonowe SO posiadają 8% prześwitu króćce wylotowe osiatkowane WO Króciec wylotowy osiatkowany WO wykonany jest z blachy stalowej ocynkowanej. Służy do wyrównania strugi powietrza na wylocie z wentylatora. króćce wylotowe osiatkowane WO wentylator typ D A B nxd L mcr Monsun 35 DWS x1 [co 45 ] 1D-3D mcr Monsun 4 DWS x1 [co 3 ] 1D-3D mcr Monsun 45 DWS x1 [co 3 ] 1D-3D mcr Monsun 5 DWS x1 [co 3 ] 1D-3D mcr Monsun 56 DWS x11 [co 22,5 ] 1D-3D mcr Monsun 63 DWS x11 [co 22,5 ] 1D-3D mcr Monsun 71 DWS x11 [co 22,5 ] 1D-3D mcr Monsun 8 DWS x11 [co 15 ] 1D-3D mcr Monsun 9 DWS x11 [co 15 ] 1D-3D mcr Monsun 1 DWS x11 [co 15 ] 1D-3D mcr Monsun 112 DWS x14 [co 15 ] 1D-3D mcr Monsun 125 DWS x14 [co 15 ] 1D-3D nxød B L D A Zastosowane siatki osłonowe SO posiadają 8% prześwitu. 43

45 mcr Monsun osiowe wentylatory oddymiające / napowietrzające 2.6. montaż Wentylator może pracować w pozycji poziomej i pionowej, zarówno wewnątrz, jak i na zewnątrz budynków. Wentylator może pracować jako wyciągowy (oddymiający) oraz nawiewny w zależności od sposobu montażu przykładowe warianty montażu wentylatora w pozycji poziomej dla strony ssawnej dla strony tłocznej kierunek przepływu kierunek przepływu kierunek przepływu kierunek przepływu Opcjonalnie do wentylatorów mogą zostać zainstalowane tłumiki hałasu (z każdej strony lub jednej) i do nich pozostały osprzęt według schematu. Wentylatory mogą być również łączone ze sobą szeregowo. 1 - siatka osłonowa SO 2 - instalacja (kanał) wentylacji 3 - połączenie elastyczne KD z przeciwkołnierzem PK 4 - dysza ssawna DS 5 - króciec wylotowy WO 6 - klapa zwrotna KS 7 - wentylator mcr Monsun 8 - stopa montażowa SW 9 - wibroizolator AM 1 - tłumik hałasu TH/R 44

46 mcr Monsun osiowe wentylatory oddymiające / napowietrzające przykładowe warianty montażu wentylatora w pozycji pionowej dla strony tłocznej kierunek przepływu kierunek przepływu 5 8 kierunek przepływu kierunek przepływu kierunek przepływu kierunek przepływu dla strony ssawnej Opcjonalnie do wentylatorów mogą zostać zainstalowane tłumiki hałasu (z każdej strony lub jednej) i do nich pozostały osprzęt według schematu. Wentylatory mogą być również łączone ze sobą szeregowo. 1 - króciec wylotowy z siatką (poza ofertą) 2 - instalacja (kanał) wentylacji (poza ofertą) 3 - połączenie elastyczne KD z przeciwkołnierzem PK 4 - wyrzutnia dachowa (poza ofertą) 5 - wentylator mcr Monsun 6 - wspornik pionowy PP 7 - wibroizolator AM 8 - strop 9 - konstrukcja wsporcza (poza ofertą) 1 - podstawa dachowa/cokół dachowy (poza ofertą) 11 - siatka osłonowa SO 12 - dysza ssawna DS 13 - klapa zwrotna KS-V 14 - uszczelka lub mata amortyzująca (poza ofertą) 45

47 mcr Monsun osiowe wentylatory oddymiające / napowietrzające 2.7. oznaczenie mcr Monsun / 71 / 4 / 7,5 / 2 / F4 / PZD / SW osprzęt dodatkowy praca w zbiorniku dymu odporność ogniowa nastawa wirnika moc silnika elektrycznego [kw] liczba biegunów silnika średnica nominalna wentylatora [cm] typ wentylatora 2.8. zasilanie i sterowanie Szczegóły i schematy połączeń elektrycznych poszczególnych wentylatorów zawarte są w dokumentacji techniczno-ruchowej urządzeń. Do zasilania i sterowania pracą wentylatorów zaleca się stosowanie dedykowanej, certyfikowanej centrali zasilająco-sterującej typu mcr Omega. Ogólny schemat zasilania i sterowania pracą wentylatorów mcr Monsun za pomocą centrali mcr Omega: Centrala SSP potwierdzenie wykonania alarmu poż. uszkodzenie alarm pożarowy RS485/RS232 komunikacja z systemem graficznej stacji nadzoru System BMS Centrala zasilająco-sterująca mcr Omega zasilanie gwarantowane 4 V zasilanie 4 V zasilanie 4 V zasilanie 4 V zasilanie 4 V 46

48 mcr Monsun R mcr Monsun R/ATEX osiowe wentylatory oddymiające rewersyjne / oddymiające przeciwwybuchowe 37-CPR CPR-1844 Certyfikat stałości właściwości użytkowych 37-CPR-1843 dla F4 oraz 37-CPR-1844 dla F3. Właściwości użytkowe zgodne z EN :22+AC:25. Możliwość pracy rewersyjnej. Możliwość montażu pionowego i poziomego. Możliwość wykonania w wersji przeciwwybuchowej ATEX zastosowanie Wentylatory osiowe mcr Monsun R stosowane są w systemach wentylacji pożarowej do oddymiania i napowietrzania, gdy wymagana jest rewersyjność układu lub wykonanie przeciwwybuchowe. Wentylatory oddymiające przeznaczone są do odprowadzania gorącego powietrza, dymu i spalin powstałych w pomieszczeniach podczas pożaru. Ułatwiają proces ewakuacji ludzi ze strefy objętej pożarem oraz akcję gaśniczą prowadzoną przez odpowiednie służby straży pożarnej. Chronią także konstrukcję budynku i jego wyposażenie przed działaniem wysokiej temperatury i zapobiegają rozprzestrzenianiu się pożaru do pomieszczeń nim nie objętych. Urządzenia przystosowane są do pracy wewnątrz, jak i na zewnątrz budynków. Stosowane są najczęściej w obiektach użyteczności publicznej, galeriach handlowych, budynkach zamieszkania zbiorowego, halach przemysłowych. Wentylatory mcr Monsun R mogą być wyposażone w silniki dwubiegowe i łączyć funkcję bytową z funkcją pożarową, np. do przewietrzania i oddymiania garaży podziemnych budowa obudowa wentylatora 2 - wirnik osiowy 3 - wspornik podstawy silnika 4 - podstawa silnika 5 - dławnica elektryczna 6 - silnik elektryczny o danej odporności ogniowej 47

49 mcr Monsun R mcr Monsun R/ATEX osiowe wentylatory oddymiające rewersyjne / oddymiające przeciwwybuchowe Obudowa wentylatora wykonana jest z blachy stalowej o grubości od 2 mm do 6 mm w zależności od wielkości urządzenia, cynkowanej ogniowo, w kształcie walca z kołnierzami przyłączeniowymi do instalacji wentylacji pożarowej/bytowej, w całości pomalowana proszkowo. Standardowo obudowa wentylatora mcr Monsun R występuje w wersji krótkiej. Wentylator typu mcr Monsun R/CL posiada obudowę długą oraz pokrywę rewizyjną służącą do sprawdzenia prawidłowego kierunku obrotów wirnika. Wewnątrz obudowy na konstrukcji wsporczej posadowiony jest silnik elektryczny. Na czopie silnika osadzony jest bezpośrednio wirnik posiadający 3, 6 lub 9 łopatek. W wentylatorze stosowany jest silnik łapowy jedno- lub dwubiegowy o różnych prędkościach obrotowych (3, 15, 1, 75 obr./min.), osadzony na wsporniku przykręconym do obudowy wentylatora, bez seryjnie zamontowanego zabezpieczenia termicznego. Silnik posiada klasę izolacji H w przypadku pracy ciągłej (S1) i awaryjnej (S2). Stopień ochrony mechanicznej wynosi IP 55. Uzwojenie silnika występuje w dwóch wersjach: 23/4 V i 4/69 V. Maksymalna temperatura transportowanego powietrza wynosi: dla S1 od -2 C do +4 C, dla S2 3 C/2h, 4 C/2h. Przewody zasilające podłączane są bezpośrednio do silnika. Silnik przystosowany jest do współpracy z falownikiem wymiary W zależności od wydajności czy miejsca w instalacji wentylator osiowy mcr Monsun R dostępny jest w różnym zakresie wielkości obudowy od D 4 do D 125 dla F4 i od D 4 do D 16 dla F3. typ E ØA ØB C - zależne od wielkości silnika ØD ØJ obudowa 8 9S 9L S 132M16M 16L 18M 18L 2L długa krótka N mcr Monsun R x45 mcr Monsun R x45 mcr Monsun R x3 mcr Monsun R x3 mcr Monsun R x3 mcr Monsun R x3 mcr Monsun R x3 mcr Monsun R x3 mcr Monsun R x3 mcr Monsun R x3 mcr Monsun R x3 mcr Monsun R x22 3 mcr Monsun R x22 3 mcr Monsun R x22 3 mcr Monsun R x22 3 mcr Monsun R x22 3 mcr Monsun R x22 3 mcr Monsun R x22 3 mcr Monsun R x18 mcr Monsun R x18 mcr Monsun R x18 mcr Monsun R x18 mcr Monsun R x18 mcr Monsun R x18 mcr Monsun R x18 mcr Monsun R x18 mcr Monsun R x18 mcr Monsun R x18 mcr Monsun R x18 mcr Monsun R x18 mcr Monsun R x15 mcr Monsun R x15 mcr Monsun R x15 mcr Monsun R x15 mcr Monsun R x15 mcr Monsun R x15 mcr Monsun R x

50 mcr Monsun R mcr Monsun R/ATEX osiowe wentylatory oddymiające rewersyjne / oddymiające przeciwwybuchowe ØA C ØB ØD ØB ØD N ØJ E długa E krótka Wielkość silnika uzależniona od mocy (jednobiegowe) obroty moc silnika [KM] r/min,75 1 1, ,5 7, T (3) S 9L 1LB 112M 132S 132S 16M 16M 18M 18L 2L 225S/M 225S/M 25S/M 25S/M 4T (15) 9S 9S 9S 9L 1L 1LB 112M 132S 132M 16M 16L 18M 18L 2L 225S/M 225S/M 25S/M 25S/M 6T (1) 9S 9S 9L 1L 112M 132S 132MA 132MB 1M 16L 16L 2MLA 2MLB 225SMB 25S/M 28S/M 28S/M - 8T (75) 9L 1LA 1L 112M 132S 132M 1MA 16M 16L 18L 2MLA 225SMA 225SMB S5SMA S8S/M 28S/M - - Wielkość silnika uzależniona od mocy (dwubiegowe) obroty moc silnika [KM] r/min,75 1 1, ,5 6 7, /4 (3/15) - - 9S 9S 9L 1L - 112M M - 16M - 16M - 16L /8 (15/75) - - 9S 1L 1LA 1LC 132S - 132S 132S - 132M - 16M - 16L 18M 18M 18L 2MLA 2L 225S/M 6/12 (1/5) 9L 1L 1LB 112M 112M 132MC 16M 16M 16LB 16LB - 16LB - 2MLC 16L 2M - 25SMB 225S/M - 225S/M parametry techniczne moc silników Zakres mocy silników w zależności od wielkości wentylatorów i prędkości obrotowych wirnika obroty silnika n = 75 obroty silnika n = 1 obroty silnika n = 15 obroty silnika n = 3 wielkość zakres mocy P [kw] wielkość zakres mocy P [kw] wielkość zakres mocy P [kw] wielkość zakres mocy P [kw] 8,55-,75 4,55 4,55 4 1,1-1,5 9,75-2,2 45,55 45, ,5-2,2 1 1,5-3 5,55 5, ,5 14 2, ,55 56,75-1, ,55-,75 63, ,75-1,1 71 1, ,1-2,2 8 2, , ,5 1 2, , , , , odporność ogniowa Zgodnie z normą EN wentylator mcr Monsun R posiada certyfikat dla odporności ogniowych: - klasa F4 odporność ogniowa 4 C/12 min. - klasa F3 odporność ogniowa 3 C/6 min. 49

51 mcr Monsun R mcr Monsun R/ATEX osiowe wentylatory oddymiające rewersyjne / oddymiające przeciwwybuchowe parametry techniczne i przepływowe Parametry pracy wentylatora mcr Monsun R mieszczą się w zakresie od 1 m 3 /h do 21 m 3 /h przy sprężach do 12 Pa. wentylatory jednobiegowe wielkość średnica D ciśnienie akustyczne [db A] obroty [1/min] moc elektryczna P [kw] natężenie prądu I max [A] napięcie U [V] masa wentylatora m obudowa obudowa długa [kg] krótka [kg] 4-6T-, ,55 2,4 23/4 Y T-, ,55 1,6 23/4 Y T-1, ,1 2,7 23/4 Y T ,5 3,4 23/4 Y T-, ,55 2,4 23/4 Y T-, ,55 1,6 23/4 Y T ,5 3,4 23/4 Y T ,2 5, 23/4 Y T-, ,55 2,4 23/4 Y T ,75 2, 23/4 Y T ,5 23/4 Y T-5, ,3 4/69 D T-, ,55 2,4 23/4 Y T ,75 2, 23/4 Y T-1, ,1 2,8 23/4 Y T ,5 3,6 23/4 Y T-5, ,5 4/69 D T ,2 4/69 D T-, ,55 2,4 23/4 Y T ,75 2,7 23/4 Y T ,75 2, 23/4 Y T-1, ,1 2,8 23/4 Y T ,5 3,6 23/4 Y T ,2 5,2 23/4 Y T ,6 23/4 Y T ,2 4/69 D T ,3 23/4 Y T-, ,55 2,4 23/4 Y T ,75 2,7 23/4 Y T-1, ,1 3,2 23/4 Y T-1, ,1 2,8 23/4 Y T ,5 3,6 23/4 Y T ,2 5,2 23/4 Y T ,6 23/4 Y T-,75 7 7,55 2,1 23/4 Y T ,75 2,8 23/4 Y T-1, ,1 3,2 23/4 Y T ,5 4,3 23/4 Y T ,2 5,5 23/4 Y T ,2 5,2 23/4 Y T ,6 23/4 Y T-5, ,4 4/69 D T ,75 2,8 23/4 Y T ,5 4,5 23/4 Y T ,2 6,6 23/4 Y T ,5 4,3 23/4 Y T ,2 5,5 23/4 Y T ,8 23/4 Y T ,6 23/4 Y T-5, ,4 4/69 D/Y T-7, ,5 12,6 4/69 D/Y T ,5 17,7 4/69 D/Y

52 mcr Monsun R mcr Monsun R/ATEX osiowe wentylatory oddymiające rewersyjne / oddymiające przeciwwybuchowe wentylatory jednobiegowe wielkość średnica D ciśnienie akustyczne [db A] obroty [1/min] moc elektryczna P [kw] natężenie prądu I max [A] napięcie U [V] masa wentylatora m obudowa obudowa długa [kg] krótka [kg] 1-8T ,5 4,5 23/4 Y T ,2 6,6 23/4 Y T , 23/4 Y T ,2 5,5 23/4 Y T ,8 23/4 Y T-5, , 4/69 D/Y T-7, ,5 12,6 4/69 D/Y T ,5 17,7 4/69 D/Y T , 4/69 D/Y T , 4/69 D/Y T/ ,5 17,7 4/69 D/Y T/ , 4/69 D/Y T/ , 4/69 D/Y T/ ,5 37, 4/69 D/Y T/ , 4/69 D/Y T/ , 4/69 D/Y T/ , 4/69 D/Y T/ ,5 37, 4/69 D/Y T/ , 4/69 D/Y T/ , 4/69 D/Y T/ , 4/69 D/Y T/ ,5 37, 4/69 D/Y T/ , 4/69 D/Y T/ , 4/69 D/Y T/ , 4/69 D/Y T/ ,8 23/4 Y T/3-5, , 4/69 D/Y T/3-7, ,5 12,4 4/69 D/Y T/ ,5 17, 4/69 D/Y T/ , 4/69 D/Y T/ , 4/69 D/Y T/6-5, , 4/69 D/Y T/6-7, ,5 12,4 4/69 D/Y T/ ,5 17, 4/69 D/Y T/ , 4/69 D/Y T/ , 4/69 D/Y T/ ,5 17, 4/69 D/Y T/ , 4/69 D/Y T/ , 4/69 D/Y T/3-5, ,7 4/69 D/Y T/3-7, ,5 12,2 4/69 D/Y T/ ,5 15,6 4/69 D/Y T/ ,3 4/69 D/Y T/ ,4 4/69 D/Y T/6-7, ,5 12,2 4/69 D/Y T/ ,5 15,6 4/69 D/Y T/ ,3 4/69 D/Y T/ ,4 4/69 D/Y T/ ,5 34,4 4/69 D/Y T/ ,4 4/69 D/Y T/ ,5 15,6 4/69 D/Y T/ ,3 4/69 D/Y T/ ,4 4/69 D/Y T/ ,5 34,4 4/69 D/Y T/ ,4 4/69 D/Y T/ ,2 4/69 D/Y T/ ,4 4/69 D/Y T/ ,2 5,3 23/4 Y

53 mcr Monsun R mcr Monsun R/ATEX osiowe wentylatory oddymiające rewersyjne / oddymiające przeciwwybuchowe wentylatory jednobiegowe wielkość średnica D ciśnienie akustyczne [db A] obroty [1/min] moc elektryczna P [kw] natężenie prądu I max [A] napięcie U [V] masa wentylatora m obudowa obudowa długa [kg] krótka [kg] 14-8T/ ,2 23/4 Y T/3-5, , 4/69 D/Y T/3-7, ,5 13,8 4/69 D/Y T/ ,5 17,8 4/69 D/Y T/ ,2 5,3 23/4 Y T/ ,2 23/4 Y T/6-5, ,4 4/69 D/Y T/6-7, ,5 13,8 4/69 D/Y T/ ,5 17,8 4/69 D/Y T/ ,7 4/69 D/Y T/ ,2 23/4 Y T/9-5, ,4 4/69 D/Y T/9-7, ,5 13,8 4/69 D/Y T/ ,5 17,8 4/69 D/Y T/ ,7 4/69 D/Y T/ ,9 4/69 D/Y T/ ,5 15,6 4/69 D/Y T/ ,3 4/69 D/Y T/ ,4 4/69 D/Y T/ ,5 34,5 4/69 D/Y T/ ,4 4/69 D/Y T/ ,3 4/69 D/Y T/ ,4 4/69 D/Y T/ ,5 34,4 4/69 D/Y T/ ,4 4/69 D/Y T/ ,2 4/69 D/Y T/ ,4 4/69 D/Y T/ ,3 4/69 D/Y T/ ,4 4/69 D/Y T/ ,5 34,4 4/69 D/Y T/ ,4 4/69 D/Y T/ ,2 4/69 D/Y T/ ,4 4/69 D/Y T/ ,5 4/69 D/Y T/ , 4/69 D/Y T/ ,2 23/4 Y T/3-5, ,4 4/69 D/Y T/3-7, ,5 13,8 4/69 D/Y T/ ,5 17,8 4/69 D/Y T/ ,7 4/69 D/Y T/6-5, ,4 4/69 D/Y T/6-7, ,5 13,8 4/69 D/Y T/ ,5 17,8 4/69 D/Y T/ ,7 4/69 D/Y T/ ,9 4/69 D/Y T/ ,5 34,9 4/69 D/Y T/9-7, ,5 13,8 4/69 D/Y T/ ,5 17,8 23/4 Y T/ ,7 23/4 Y T/ , 23/4 Y T/ ,5 34,9 23/4 Y T/ ,1 23/4 Y T/ ,3 23/4 Y

54 mcr Monsun R mcr Monsun R/ATEX osiowe wentylatory oddymiające rewersyjne / oddymiające przeciwwybuchowe wentylatory dwubiegowe wielkość średnica D ciśnienie akustyczne [db A] obroty [1/min] moc elektryczna P [kw] natężenie prądu I max [A] napięcie U [V] masa wentylatora m obudowa obudowa długa [kg] krótka [kg] 4-6/12T-,75 53/38 94/44,55/,9 1,6/,55 4/4 Y /4T-1,5 4 76/61 292/146 1,1/,25 2,9/2,1 4/4 Y /4T-2 77/62 294/146 1,5/,37 4,4/1,4 4/4 Y /12T-,75 55/4 94/44,55/,9 1,6/,55 4/4 Y /4T /63 294/146 1,5/,37 5,7/1,8 4/4 Y /4T-3 8/65 293/145 2,2/,6 4,4/1,4 4/4 Y /12T-,75 57/42 94/44,55/,9 1,6/,55 4/4 Y /4T /67 292/144 3,/,8 6,7/2, 4/4 Y /4T-6 83/68 293/145 4,5/1,3 1,/3,2 4/4 Y /12T-,75 62/47 94/44,55/,9 1,6/,55 4/4 Y /8T-1,5 74/59 144/71 1,1/,25 2,9/1,4 4/4 Y /8T /6 1415/715 1,5/,3 3,6/1,5 4/4 Y /4T-6 88/72 293/145 4,5/1,3 1,/3,2 4/4 Y /4T-12 89/74 292/144 9,/2,5 2,7/5,5 4/4 Y /12T-,75 65/5 94/44,55/,9 1,6/,55 4/4 Y /12T-1 66/51 94/44,75/,15 2,2/,87 4/4 Y /8T-1,5 74/59 144/71 1,1/,25 2,9/1,4 4/4 Y /8T-2 75/6 1415/715 1,5/,3 3,6/1,5 4/4 Y /8T-3 76/ /715 2,2/,45 5,2/1,9 4/4 Y /8T-4 77/ /71 3,/,6 6,8/2,2 4/4 Y /4T-12 9/75 292/144 9,/2,5 18,5/5,5 4/4 Y /4T-22 91/76 296/148 16,/4, 32,3/8,9 4/4 Y /12T-,75 67/52 94/44,55/,9 1,6/,55 4/4 Y /12T-1 68/53 94/441,75/,15 2,2/,87 4/4 Y /12T-1,5 69/54 95/47 1,1/,18 3,/1,15 4/4 Y /8T-1, /63 144/71 1,1/,25 2,9/1,4 4/4 Y /8T-2 79/ /715 1,5/,3 3,6/1,5 4/4 Y /8T-3 81/ /715 2,2/,45 5,2/1,9 4/4 Y /8T-4 82/ /71 3,/,6 6,8/2,2 4/4 Y /12T-1,5 72/57 95/47 1,1/,18 3,/1,15 4/4 Y /12T-2 73/58 95/46 1,5/,25 4,6/1,9 4/4 Y /12T-3 74/59 94/47 2,2/,37 5,6/2,2 4/4 Y /8T-3 82/ /715 2,2/,45 5,2/1,9 4/4 Y /8T-4 83/ /71 3,/,6 6,8/2,2 4/4 Y /8T-5,5 84/ /725 4,/,8 9,3/3,4 4/4 Y /12T-2 77/62 96/47 1,5/,25 4,3/1,7 4/4 Y /12T-3 78/63 94/47 2,2/,37 5,6/2,2 4/4 Y /12T-4 79/64 97/475 3,/,55 8,9/3,5 4/4 Y /8T /72 142/75 3,/,6 6,9/2,3 4/4 Y /8T-5,5 89/74 145/72 4,/,8 9,4/3,5 4/4 Y /8T-7,5 91/ /725 5,5/1,1 12,8/4,6 4/4 Y /8T-9 92/ /725 6,7/1,5 15,5/5,5 4/4 Y /12T-3 82/67 94/47 2,2/,37 5,6/2,2 4/4 Y /12T-4 83/68 97/475 3,/,55 8,9/3,5 4/4 Y /12T-5,5 84/69 97/48 4,/,65 11,3/4,2 4/4 Y /8T-7,5 1 92/ /725 5,5/1,1 12,8/4,6 4/4 Y /8T-9 93/ /725 6,7/1,5 15,5/5,5 4/4 Y /8T-15 94/79 147/725 11,/2,8 23,2/8,7 4/4 Y /8T-2 95/8 147/725 15,/3,8 31,7/11,8 4/4 Y

55 mcr Monsun R mcr Monsun R/ATEX osiowe wentylatory oddymiające rewersyjne / oddymiające przeciwwybuchowe wentylatory dwubiegowe wielkość średnica D ciśnienie akustyczne [db A] obroty [1/min] moc elektryczna P [kw] natężenie prądu I max [A] napięcie U [V] masa wentylatora m obudowa obudowa długa [kg] krótka [kg] 125-4/8T/3-9 88/ /725 6,7/1,5 15,5/5,5 4/4 Y /8T/ /69 147/725 11,/2,8 23,2/8,7 4/4 Y /8T/3-2 91/71 147/725 15,/3,8 31,7/11,8 4/4 Y /8T/ /71 147/735 2,/4, 38,/13, 4/4 Y /8T/ / /735 27,/6, 51,/2,6 4/4 Y /8T/3-4 93/72 148/735 3,/1, 62,/27, 4/4 Y /8T/6-2 89/68 147/725 15,/3,8 31,7/11,8 4/4 Y /8T/ /69 147/735 16,5/3,3 31,8/12, 4/4 Y /8T/6-27 9/69 147/735 2,/4, 38,/13, 4/4 Y /8T/6-37 9/7 1475/735 27,/6, 51,/2,6 4/4 Y /8T/6-4 92/71 148/735 3,/1, 62,/27, 4/4 Y /8T/ / /735 16,5/3,3 31,8/12, 4/4 Y /8T/ /7 147/735 2,/4, 38,/13, 4/4 Y /8T/9-37 9/7 1475/735 27,/6, 51,/2,6 4/4 Y /8T/ /71 148/735 3,/1, 62,/27, 4/4 Y /12T/3-4 79/64 97/475 3,/,55 8,9/3,5 4/4 Y /12T/3-5,5 8/65 97/48 4,/,65 11,3/4,2 4/4 Y /12T/3-7,5 81/66 97/48 5,5/1, 13,7/5,6 4/4 Y /12T/3-1 83/68 97/48 7,5/1,4 19,/8, 4/4 Y /12T/ /69 97/47 11,/2, 28,5/13, 4/4 Y /12T/ /7 97/48 17,5/3,5 36,/14,5 4/4 Y /12T/6-5,5 77/62 97/48 4,/,65 11,3/4,2 4/4 Y /12T/6-7,5 77/62 97/48 5,5/1, 13,7/5,6 4/4 Y /12T/6-1 79/64 97/48 7,5/1,4 19,/8, 4/4 Y /12T/ /66 97/47 11,/2, 28,5/13, 4/4 Y /12T/ /67 97/48 17,5/3,5 36,/14,5 4/4 Y /12T/9-1 78/63 97/48 7,5/1,4 19,/8, 4/4 Y /12T/ /66 97/47 11,/2, 28,5/13, 4/4 Y /12T/ /69 97/48 17,5/3,5 36,/14,5 4/4 Y ciśnienie statyczne ps [Pa] 1 5 4/2 45/2 5/2 56/2 63/ wydajność Q [m 3 /h] 54

56 mcr Monsun R mcr Monsun R/ATEX osiowe wentylatory oddymiające rewersyjne / oddymiające przeciwwybuchowe ciśnienie statyczne ps [Pa] /4 45/4 5/4 56/4 63/4 71/4 8/4 9/4 1/4 125/4 wydajność Q [m 3 /h] ciśnienie statyczne ps [Pa] wydajność Q [m 3 /h] /6 45/6 5/6 56/6 63/6 71/6 8/6 9/6 1/6 125/6 14/6 16/6 6 ciśnienie statyczne ps [Pa] wydajność Q [m 3 /h] 8/8 9/8 1/8 14/8 16/8 55

57 mcr Monsun R mcr Monsun R/ATEX osiowe wentylatory oddymiające rewersyjne / oddymiające przeciwwybuchowe parametry akustyczne Podane dane odnoszą się do pomiarów ciśnienia akustycznego i poziomu głośności wykonanych w wolnej przestrzeni na dystansie równym dwóm długościom obudowy plus średnica wirnika, lecz nie mniejszym niż 1,5 m. Moc akustyczna Lw(A), widmo db(a) przy częstotliwości w. poziom mocy akustycznej [db A] wielkość , , , , , , , , , , , , poziom mocy akustycznej [db A] wielkość , , , , , , , , , , , , , , ,

58 mcr Monsun R mcr Monsun R/ATEX osiowe wentylatory oddymiające rewersyjne / oddymiające przeciwwybuchowe poziom mocy akustycznej [db A] wielkość , , , , / / / / / / / / / /3-5, /3-7, / / / / / / / / / / / / /3-5, /3-7, / / / / / / / / / / / /6-5, /6-7, / / poziom mocy akustycznej [db A] wielkość / / / / / / / /6-5, /6-7, / / / / / / / / / / / / / / / / / / / / / /3-5, /3-7, / / / /6-7, / / / / / / / / / / / / / / /3-5, /3-7, / / / /6-5, /6-7, / /

59 mcr Monsun R mcr Monsun R/ATEX osiowe wentylatory oddymiające rewersyjne / oddymiające przeciwwybuchowe poziom mocy akustycznej [db A] wielkość / /9-5, /9-7, / / / / / / / / / / / / / / / / / / / poziom mocy akustycznej [db A] wielkość / / / / /3-5, /3-7, / / /6-5, /6-7, / / / / /9-7, / / / / / / osprzęt dodatkowy stopy montażowe SWc Stopy montażowe SWc są przeznaczone do montażu wentylatora w pozycji poziomej (przepływ powietrza jest wówczas równoległy do powierzchni posadowienia). Wykonane są z blachy stalowej ocynkowanej, w standardzie malowanej proszkowo na taki sam kolor jak wentylator. Stopy montażowe przymocowywane są do kołnierza obudowy wentylatora za pomocą śrub M8/M1 w zależności od wielkości wentylatora. W dolnej części stopy montażowej zlokalizowane są otwory umożliwiające montaż wibroizolatorów. stopy montażowe SWc wentylator typ A B B1 C E h H J mcr Monsun R 4 SW-4c ,5 1 mcr Monsun R 45 SW-45c , mcr Monsun R 5 SW-5c , mcr Monsun R 56 SW-56c mcr Monsun R 63 SW-63c mcr Monsun R 71 SW-71c mcr Monsun R 8 SW-8c mcr Monsun R 9 SW-9c ,5 18 mcr Monsun R 1 SW-1c ,5 18 mcr Monsun R 125 SW-125c ,5 18 mcr Monsun R 14 SW-14c mcr Monsun R 16 SW-16c E C ØJ B1 B A B1 h H 58

60 mcr Monsun R mcr Monsun R/ATEX osiowe wentylatory oddymiające rewersyjne / oddymiające przeciwwybuchowe połączenia elastyczne KDc Połączenie elastyczne KDc stosujemy w celu eliminacji drgań powstałych w wyniku pracy wentylatora, mogących się przenosić na instalację wentylacyjną. Połączenie elastyczne może też kompensować wydłużenia termiczne powstałe w czasie pracy instalacji oddymiającej. W przypadku gdy wentylator mcr Monsun R wbudowany jest w instalację wentylacyjną posiadającą część ssawną i tłoczną, powinien on zostać wyposażony w dwa połączenia elastyczne montowane po obu jego stronach. połączenia elastyczne KDc wentylator typ D L mcr Monsun R 4 KD-4c 4 3 mcr Monsun R 45 KD-45c 45 3 mcr Monsun R 5 KD-5c 5 3 mcr Monsun R 56 KD-56c 56 3 mcr Monsun R 63 KD-63c 63 3 mcr Monsun R 71 KD-71c 71 3 połączenia elastyczne KDc wentylator typ D L mcr Monsun R 8 KD-8c 8 3 mcr Monsun R 9 KD-9c 9 3 mcr Monsun R 1 KD-1c 1 3 mcr Monsun R 125 KD-125c mcr Monsun R 14 KD-14c 14 ~3 mcr Monsun R 16 KD-16c 16 ~3 L ØD przeciwkołnierze PKc Przeciwkołnierz PKc to element służący do montażu połączeń elastycznych KD do wentylatora mcr Monsun R i instalacji wentylacji. W standardzie wykonany jest z blachy stalowej malowanej proszkowo. przeciwkołnierze PKc wentylator typ C A F mcr Monsun R 4 PK-4c mcr Monsun R 45 PK-45c mcr Monsun R 5 PK-5c mcr Monsun R 56 PK-56c mcr Monsun R 63 PK-63c mcr Monsun R 71 PK-71c przeciwkołnierze PKc wentylator typ C A F mcr Monsun R 8 PK-8c mcr Monsun R 9 PK-9c mcr Monsun R 1 PK-1c mcr Monsun R 125 PK-125c mcr Monsun R 14 PK-14c mcr Monsun R 16 PK-16c ØA F tłumiki hałasu TH/Rc Tłumik hałasu TH/Rc jest stosowany do redukcji hałasu powstałego w wyniku pracy wentylatora w instalacji wentylacyjnej. Obudowa tłumika wykonana jest z blachy stalowej ocynkowanej, natomiast rdzeń i część wewnętrzna wykonane są z blachy ocynkowanej perforowanej. Elementem tłumiącym jest wysokotemperaturowa wełna o podwyższonym współczynniku pochłaniania dźwięku. Obudowa tłumika jest wyposażona w gwintowane otwory umożliwiające bezpośredni montaż do kołnierza obudowy wentylatora. W takim przypadku połączenie należy uszczelnić silikonem wysokotemperaturowym. tłumiki hałasu TH/Rc wentylator typ d1 d2 d3 d4 L A [ ] nxm m [kg] mcr Monsun R 4 TH/R-4c xM8 53 mcr Monsun R 45 TH/R-45c xM8 56 mcr Monsun R 5 TH/R-5c xM8 62 mcr Monsun R 56 TH/R-56c xM8 69 mcr Monsun R 63 TH/R-63c xM8 78 mcr Monsun R 71 TH/R-71c xM8 122 mcr Monsun R 8 TH/R-8c xM8 138 mcr Monsun R 9 TH/R-9c xM8 155 mcr Monsun R 1 TH/R-1c xM1 17 mcr Monsun R 125 TH/R-125c xM1 2 L A[º] nxm d4 d3 d1 d4 d2 ØC Tłumiki dla wentylatorów o wielkościach 14 oraz 16 na zapytanie. Na zamówienie dostępne tłumiki TH/Rc - bez rdzenia. 59

61 mcr Monsun R mcr Monsun R/ATEX osiowe wentylatory oddymiające rewersyjne / oddymiające przeciwwybuchowe wyłączniki serwisowe WS Wyłącznik serwisowy WS służy do odcięcia zasilania wentylatora na czas dokonania przeglądu serwisowego. Wyłącznik jest dodatkowo wyposażony w styk pomocniczy w celu sygnalizacji pozycji odcięcia zasilania na wypadek, gdyby po skończonym przeglądzie serwisowym, nie został przestawiony do pozycji pierwotnej zasilanie wentylatora. W przypadku montażu wyłącznika bezpośrednio na obudowie wentylatora stosuje się specjalny wspornik montażowy WW. Wyłącznik serwisowy z układem 3-polowym stosowany jest do silników o napięciu 23/4 V Y (jednobiegowych), a z układem 6-polowym do silników jedno- i dwubiegowych o napięciu 4/69 V D/Y oraz silników dwubiegowych o napięciu 23/4 V Y. wyłączniki serwisowe WS typ A B E F H nxd U [V] I [A] dławice D uwagi WS-16/ x M2[x4] 3-polowy WS-16/ x M2[x4] 3-polowy WS-32/ x M25[x4] 6-polowy WS-63/ x M25/M32[x4] 6-polowy WS-1/ x M25/M4[x4] 6-polowy nxd F D B H E A wibroizolatory AM/BM Wibroizolatory AM/BM redukują drgania powstałe w wyniku pracy wentylatora, ograniczając ich przenoszenie na podłoże. Wentylator posadowiony w sposób prawidłowy na przykręconych do stóp montażowych wibroizolatorach pracuje ciszej i stabilniej. wibroizolatory AM/BM wentylator typ mcr Monsun R 4 AM-4 mcr Monsun R 45 AM-45 mcr Monsun R 5 AM-5 mcr Monsun R 56 AM-56 mcr Monsun R 63 AM-63 mcr Monsun R 71 AM-71 mcr Monsun R 8 AM-8 mcr Monsun R 9 AM-9 mcr Monsun R 1 AM-1 mcr Monsun R 125 AM-125 mcr Monsun R 14 AM-14 mcr Monsun R 16 AM

62 mcr Monsun R mcr Monsun R/ATEX osiowe wentylatory oddymiające rewersyjne / oddymiające przeciwwybuchowe siatki osłonowe SOc Siatki osłonowe SOc zabezpieczają wentylator przed ciałami obcymi. Przystosowane są do bezpośredniego montażu do kołnierza obudowy wentylatora. Dla obudów długich siatki mogą być stosowane od strony ssawnej i tłocznej wentylatora, a dla obudow krótkich tylko od strony ssawnej wentylatora. siatki osłonowe SOc wentylator typ mcr Monsun R 4 SO-4c mcr Monsun R 45 SO-45c mcr Monsun R 5 SO-5c mcr Monsun R 56 SO-56c mcr Monsun R 63 SO-63c mcr Monsun R 71 SO-71c mcr Monsun R 8 SO-8c mcr Monsun R 9 SO-9c mcr Monsun R 1 SO-1c mcr Monsun R 125 SO-125c siatki osłonowe SOi Siatki osłonowe SOi zabezpieczają wentylator przed ciałami obcymi. Przystosowane są do bezpośredniego montażu do kołnierza obudowy wentylatora. Siatki są przeznaczone dla obudów krótkich i mogą być stosowane tylko od strony ssawnej wentylatora. siatki osłonowe SOi wentylator typ wielkość silnika mcr Monsun R 4 SO-4i wszystkie mcr Monsun R 45 SO-45i wszystkie mcr Monsun R 5 SO-5i wszystkie mcr Monsun R 56 SO-56i 8, 9 mcr Monsun R 56 SO-56i-1 1, 112 mcr Monsun R 63 SO-63i 8, 9 mcr Monsun R 63 SO-63i-1 1, 112 mcr Monsun R 63 SO-63i mcr Monsun R 63 SO-63i-3 16 mcr Monsun R 71 SO-71i 8, 9 mcr Monsun R 71 SO-71i-1 1, 112 mcr Monsun R 8 SO-8i 9, 1 mcr Monsun R 8 SO-8i mcr Monsun R 8 SO-8i mcr Monsun R 9 SO-9i 9 mcr Monsun R 9 SO-9i-1 11, 112 mcr Monsun R 9 SO-9i mcr Monsun R 9 SO-9i-3 16 mcr Monsun R 1 SO-1i 112 mcr Monsun R 1 SO-1i mcr Monsun R 1 SO-1i-2 16 mcr Monsun R 125 SO-125i 132 mcr Monsun R 125 SO-125i-1 16 mcr Monsun R 125 SO-125i-2 18 mcr Monsun R 125 SO-125i-3 2 mcr Monsun R 125 SO-125i-4 225, 25 mcr Monsun R 14 SO-14i 132, 18 mcr Monsun R 14 SO-14i-1 16, 2 mcr Monsun R 14 SO-14i-2 225, 25 mcr Monsun R 16 SO-16i 132, 18 mcr Monsun R 16 SO-16i-1 16, 2 mcr Monsun R 16 SO-16i-2 225, 25 mcr Monsun R 16 SO-16i

63 mcr Monsun R mcr Monsun R/ATEX osiowe wentylatory oddymiające rewersyjne / oddymiające przeciwwybuchowe 3.6. montaż Wentylator może pracować w pozycji poziomej i pionowej, zarówno wewnątrz, jak i na zewnątrz budynków. Wentylator może pracować jako wyciągowy (oddymiający) lub nawiewny w zależności od sposobu montażu oraz jako jednokierunkowy lub rewersyjny w zależności od zaprojektowanej funkcji przykładowe warianty montażu wentylatora w pozycji poziomej dla strony ssawnej dla strony tłocznej kierunek przepływu 6 kierunek przepływu kierunek przepływu kierunek przepływu Opcjonalnie do wentylatorów mogą zostać zainstalowane tłumiki hałasu (z każdej strony lub jednej) i do nich pozostały osprzęt według schematu. Wentylatory mogą być również łączone ze sobą szeregowo. 1 - siatka osłonowa SOc 2 - instalacja (kanał) wentylacji (poza ofertą) 3 - połączenie elastyczne KDc z przeciwkołnierzem PKc 4 - siatka osłonowa SOi 5 - króciec wylotowy (poza ofertą) 6 - wentylator mcr Monsun R 7 - stopa montażowa SWc 8 - wibroizolator AM 9 - tłumik hałasu THc 62

64 mcr Monsun R mcr Monsun R/ATEX osiowe wentylatory oddymiające rewersyjne / oddymiające przeciwwybuchowe przykładowe warianty montażu wentylatora w pozycji pionowej dla strony tłocznej kierunek przepływu kierunek przepływu dla strony ssawnej Opcjonalnie do wentylatorów mogą zostać zainstalowane tłumiki hałasu (z każdej strony lub jednej) i do nich pozostały osprzęt według schematu. Wentylatory mogą być również łączone ze sobą szeregowo. 1 - króciec wylotowy z siatką (poza ofertą) 2 - instalacja (kanał) wentylacji (poza ofertą) 3 - połączenie elastyczne KDc z przeciwkołnierzem PKc 4 - wyrzutnia dachowa (poza ofertą) 5 - wentylator mcr Monsun R 6 - strop 7 - podstawa dachowa/cokół dachowy (poza ofertą) 8 - siatka osłonowa SOc 9 - siatka osłonowa SOi 1 - uszczelka lub mata amortyzująca (poza ofertą) 63

65 mcr Monsun R mcr Monsun R/ATEX osiowe wentylatory oddymiające rewersyjne / oddymiające przeciwwybuchowe 3.7. oznaczenie Dla wielkości od 4 do 1 mcr Monsun R / 1 / 4T / 1 / F4 / SW osprzęt dodatkowy odporność ogniowa moc silnika [KM] liczba biegunów silnika, T-trójfazowy średnica nominalna wentylatora [cm] typ wentylatora typ wentylatora mcr Monsun R - wentylatory w obudowie krótkiej 4 o C/2h, 3 o C/2h mcr Monsun R/ATEX - wentylatory w obudowie krótkiej z certyfikatem ATEX 4 o C/2h, 3 o C/2h mcr Monsun R/CL - wentylatory w obudowie długiej z pokrywą rewizyjną 4 o C/2h, 3 o C/2h odporność ogniowa F3 dopuszczenie 3 o C/1h F4 dopuszczenie 4 o C/2h CAT3 z certyfikatem ATEX kategoria 3 Ex II3G Dla wielkości od 125 do 16 mcr Monsun R / 125 / 4T / 9-2 / 1 / F4 / SW osprzęt dodatkowy odporność ogniowa moc silnika [KM] ilość łopatek wirnika/ kąt ustawienia łopatki liczba biegunów silnika, T-trójfazowy średnica nominalna wentylatora [cm] typ wentylatora typ wentylatora mcr Monsun R - wentylatory w obudowie krótkiej 4 o C/2h, 3 o C/2h mcr Monsun R/ATEX - wentylatory w obudowie krótkiej z certyfikatem ATEX 4 o C/2h, 3 o C/2h mcr Monsun R/CL - wentylatory w obudowie długiej z pokrywą rewizyjną 4 o C/2h, 3 o C/2h odporność ogniowa F3 dopuszczenie 3 o C/1h F4 dopuszczenie 4 o C/2h CAT3 z certyfikatem ATEX kategoria 3 Ex II3G 64

66 mcr Monsun R mcr Monsun R/ATEX osiowe wentylatory oddymiające rewersyjne / oddymiające przeciwwybuchowe 3.8. zasilanie i sterowanie Szczegóły i schematy połączeń elektrycznych poszczególnych wentylatorów zawarte są w dokumentacji techniczno-ruchowej urządzeń. Do zasilania i sterowania pracą wentylatorów zaleca się stosowanie dedykowanej, certyfikowanej centrali zasilająco-sterującej typu mcr Omega. Ogólny schemat zasilania i sterowania pracą wentylatorów mcr Monsun R za pomocą centrali mcr Omega: Centrala SSP potwierdzenie wykonania alarmu poż. uszkodzenie alarm pożarowy komunikacja z systemem graficznej stacji nadzoru System BMS Centrala zasilająco-sterująca mcr Omega zasilanie gwarantowane 4 V zasilanie 4 V zasilanie 4 V zasilanie 4 V zasilanie 4 V RS485/RS

67 mcr Monsun C mcr Monsun C/ATEX osiowe wentylatory oddymiające w obudowie izolowanej akustycznie / oddymiające przeciwwybuchowe 37-CPR-1934 Certyfikat stałości właściwości użytkowych 37-CPR-1934 dla F4. Właściwości użytkowe zgodne z EN :22+AC:25. Wentylator w obudowie izolowanej termicznie i akustycznie. Możliwość pracy rewersyjnej. Możliwość montażu pionowego i poziomego. Możliwość wykonania w wersji przeciwwybuchowej ATEX zastosowanie Wentylatory osiowe mcr Monsun C stosowane są w systemach wentylacji pożarowej do oddymiania lub napowietrzania, gdy wymagana jest izolacja termiczno-akustyczna obudowy, rewersyjność układu lub wykonanie przeciwwybuchowe. Wentylatory oddymiające przeznaczone są do odprowadzania gorącego powietrza, dymu i spalin powstałych w pomieszczeniach podczas pożaru. Ułatwiają proces ewakuacji ludzi ze strefy objętej pożarem oraz akcję gaśniczą prowadzoną przez odpowiednie służby straży pożarnej. Chronią także konstrukcję budynku i jego wyposażenie przed działaniem wysokiej temperatury i zapobiegają rozprzestrzenianiu się pożaru do pomieszczeń nim nie objętych. Urządzenia przystosowane są do pracy wewnątrz, jak i na zewnątrz budynków. Stosowane są najczęściej w obiektach użyteczności publicznej, galeriach handlowych, budynkach zamieszkania zbiorowego, halach przemysłowych. Wentylator mcr Monsun C może być wyposażony w silnik dwubiegowy i łączyć funkcję bytową z funkcją pożarową, np. do przewietrzania i oddymiania hal, jak również garaży podziemnych budowa obudowa wentylatora 2 - wirnik osiowy 3 - wspornik podstawy silnika 4 - podstawa silnika 5 - silnik elektryczny o odporności ogniowej 4 3 Obudowa wentylatora wykonana jest z blachy stalowej ocynkowanej z izolacją termiczną i akustyczną w formie skrzynkowej. Standardowo obudowa wentylatora mcr Monsun C posiada pokrywę rewizyjną służącą do sprawdzenia prawidłowego kierunku obrotów wirnika i podłączenia przewodu do silnika. Wewnątrz obudowy na konstrukcji wsporczej posadowiony jest silnik elektryczny. Na czopie silnika osadzony jest bezpośrednio wirnik posiadający 3, 6 lub 9 łopatek o aerodynamicznym profilu wykonanych w formie odlewu. W zależności od stawianych wymagań w wentylatorze stosowany jest trójfazowy silnik łapowy jedno- lub dwubiegowy o różnych prędkościach obrotowych (3, 15, 1, 75 obr./min.), osadzony na wsporniku przykręconym do obudowy wentylatora, bez seryjnie zamontowanego zabezpieczenia termicznego. Silnik posiada klasę izolacji H w przypadku pracy ciągłej (S1) i awaryjnej (S2). Stopień ochrony mechanicznej wynosi IP 55. Uzwojenie silnika występuje w dwóch wersjach: 23/4 V i 4/69 V. Maksymalna temperatura transportowanego powietrza wynosi: dla S1 od -2 o C +4 o C, dla S2 3 o C/2h, 4 o C/2h. Przewody zasilające podłączane są bezpośrednio do silnika. Silnik przystosowany jest do współpracy z falownikiem. 66

68 mcr Monsun C mcr Monsun C/ATEX osiowe wentylatory oddymiające w obudowie izolowanej akustycznie / oddymiające przeciwwybuchowe 4.3. wymiary W zależności od wydajności czy miejsca w instalacji wentylator osiowy mcr Monsun C dostępny jest w różnym zakresie wielkości obudowy od D 4 do D 125. C 3 A D1 D A-5 Ø13 wentylator A C D1 mcr Monsun C 4/45/ mcr Monsun C 56/ mcr Monsun C 71/ mcr Monsun C 9/ mcr Monsun C parametry techniczne moc silników Zakres mocy silników w zależności od wielkości wentylatorów i prędkości obrotowych wirnika obroty silnika n = 75 obroty silnika n = 1 obroty silnika n = 15 obroty silnika n = 3 wielkość zakres mocy P [kw] wielkość zakres mocy P [kw] wielkość zakres mocy P [kw] wielkość zakres mocy P [kw] 8,55-,75 4,55 4,55 4 1,1-1,5 9,75-2,2 45,55 45, ,5-2,2 1 1,5-3 5,55 5, ,5 56,55 56,75-1,5 56 4,5-9 63,55-,75 63, ,75-1,1 71 1, ,1-2,2 8 2, , ,5 1 2, , , odporność ogniowa Zgodnie z normą EN wentylator mcr Monsun C posiada certyfikat dla odporności ogniowych: - klasa F4 odporność ogniowa 4 C/12 min. 67

69 mcr Monsun C mcr Monsun C/ATEX osiowe wentylatory oddymiające w obudowie izolowanej akustycznie / oddymiające przeciwwybuchowe parametry techniczne i przepływowe Parametry pracy wentylatora mcr Monsun C mieszczą się w zakresie od 3 m 3 /h do 118 m 3 /h przy sprężach do 1 Pa. wentylatory jednobiegowe wielkość średnica D ciśnienie akustyczne [db A] obroty [1/min] moc elektryczna P [kw] natężenie prądu I max [A] napięcie U [V] masa wentylatora m [kg] 4-6T-, ,55 1,9 23/4 Y T-, ,55 1,7 23/4 Y T-, ,55 1,9 23/4 Y T-, ,55 1,7 23/4 Y T-, ,55 1,9 23/4 Y T ,75 2,1 23/4 Y T-, ,55 1,9 23/4 Y T ,75 2,1 23/4 Y T-1, ,1 2,8 23/4 Y T ,5 3,8 23/4 Y T-, ,55 1,9 23/4 Y T ,75 2,6 23/4 Y T ,75 2,1 23/4 Y T-1, ,1 2,7 23/4 Y T ,5 3,8 23/4 Y T ,2 5,3 23/4 Y T ,6 23/4 Y T-, ,55 1,9 23/4 Y T ,75 2,6 23/4 Y T-1, ,1 3,7 23/4 Y T-1, ,1 2,7 23/4 Y T ,5 3,8 23/4 Y T ,2 5,3 23/4 Y T ,6 23/4 Y T-, ,55 2,1 23/4 Y T ,75 2,8 23/4 Y T-1, ,1 3,7 23/4 Y T ,5 4,3 23/4 Y T ,2 5,9 23/4 Y T ,2 5,3 23/4 Y T ,6 23/4 Y T-5, ,4 4/69 D T ,75 2,8 23/4 Y T ,5 5,2 23/4 Y T ,2 7,6 23/4 Y T ,5 4,3 23/4 Y T ,2 5,9 23/4 Y T ,7 23/4 Y T ,6 23/4 Y T-5, ,4 4/69 D/Y T-7, ,5 11,5 4/69 D/Y T ,5 17,7 4/69 D/Y T ,5 5,2 23/4 Y T ,2 7,6 23/4 Y T , 23/4 Y T ,2 5,9 23/4 Y T ,7 23/4 Y T-5, , 4/69 D/Y T-7, ,5 11,5 4/69 D/Y T ,5 17,7 4/69 D/Y T , 4/69 D/Y T , 4/69 D/Y

70 mcr Monsun C mcr Monsun C/ATEX osiowe wentylatory oddymiające w obudowie izolowanej akustycznie / oddymiające przeciwwybuchowe wentylatory jednobiegowe wielkość średnica D ciśnienie akustyczne [db A] obroty [1/min] moc elektryczna P [kw] natężenie prądu I max [A] napięcie U [V] masa wentylatora m [kg] 125-4T/ ,5 17,7 4/69 D/Y T/ , 4/69 D/Y T/ , 4/69 D/Y T/ ,5 37, 4/69 D/Y T/ , 4/69 D/Y T/ , 4/69 D/Y T/ , 4/69 D/Y T/ ,5 37, 4/69 D/Y T/ , 4/69 D/Y T/ , 4/69 D/Y T/ , 4/69 D/Y T/ ,5 37, 4/69 D/Y T/ , 4/69 D/Y T/ , 4/69 D/Y T/ , 4/69 D/Y T/ ,7 23/4 Y T/3-5, , 4/69 D/Y T/3-7, ,5 14, 4/69 D/Y T/ ,5 18,6 4/69 D/Y T/ , 4/69 D/Y T/ ,5 4/69 D/Y T/6-5, , 4/69 D/Y T/6-7, ,5 14, 4/69 D/Y T/ ,5 18,6 4/69 D/Y T/ , 4/69 D/Y T/ ,5 4/69 D/Y T/ ,5 18,6 4/69 D/Y T/ , 4/69 D/Y T/ ,5 4/69 D/Y 551 wentylatory dwubiegowe wielkość średnica D ciśnienie akustyczne [db A] obroty [1/min] moc elektryczna P [kw] natężenie prądu I max [A] napięcie U [V] masa wentylatora m [kg] 4-6/12T-,75 51/36 94/44,55/,9 2,1/,9 4/4 Y /4T-1,5 4 73/58 292/146 1,1/,25 2,9/2,1 4/4 Y 5 4-2/4T-2 74/59 294/146 1,5/,37 4,4/1,4 4/4 Y /12T-,75 51/36 94/44,55/,9 2,1/,9 4/4 Y /4T /6 294/146 1,5/,37 4,4/1,4 4/4 Y /4T-3 77/62 293/145 2,2/,6 5,7/1,8 4/4 Y /12T-,75 53/38 94/44,55/,9 2,1/,9 4/4 Y /4T /64 292/144 3,/,8 6,7/2, 4/4 Y /4T-6 8/65 293/145 4,5/1,3 1,/3,2 4/4 Y /12T-,75 55/4 94/44,55/,9 2,1/,9 4/4 Y /8T-1,5 71/56 144/71 1,1/,25 2,9/1,4 4/4 Y /8T / /715 1,5/,3 3,6/1,5 4/4 Y /4T-6 85/69 293/145 4,5/1,3 1,/3,2 4/4 Y /4T-12 86/71 292/144 9,/2,5 18,5/5,5 4/4 Y /12T-,75 63/48 94/44,55/,9 2,1/,9 4/4 Y /12T-1 64/49 935/43,75/,15 2,5/1,3 4/4 Y /8T-1,5 71/56 144/71 1,1/,25 2,9/1,4 4/4 Y /8T-2 72/ /715 1,5/,3 3,6/1,5 4/4 Y /8T-3 73/ /715 2,2/,45 5,2/1,9 4/4 Y /8T-4 74/ /71 3,/,6 6,9/2,3 4/4 Y

71 mcr Monsun C mcr Monsun C/ATEX osiowe wentylatory oddymiające w obudowie izolowanej akustycznie / oddymiające przeciwwybuchowe wentylatory dwubiegowe wielkość średnica D ciśnienie akustyczne [db A] obroty [1/min] moc elektryczna P [kw] natężenie prądu I max [A] napięcie U [V] masa wentylatora m [kg] 71-6/12T-,75 65/5 94/44,55/,9 2,1/,9 4/4 Y /12T-1 66/51 935/43,75/,15 2,5/1,3 4/4 Y /12T-1,5 67/52 94/45 1,1/,18 3,/1,2 4/4 Y /8T-1, /6 144/71 1,1/,25 2,9/1,4 4/4 Y /8T-2 76/ /715 1,5/,3 3,6/1,5 4/4 Y /8T-3 78/ /715 2,2/,45 5,2/1,9 4/4 Y /8T-4 79/64 142/75 3,/,6 6,9/2,3 4/4 Y /12T-1,5 7/55 94/45 1,1/,18 3,3/1,2 4/4 Y /12T-2 71/56 96/47 1,5/,25 4,3/1,7 4/4 Y /12T-3 72/57 94/47 2,2/,37 5,6/2,2 4/4 Y /8T-3 79/ /715 2,2/,45 5,2/1,9 4/4 Y /8T-4 8/ /71 3,/,6 6,9/2,3 4/4 Y /8T-5,5 81/ /725 4,/,8 9,4/3,5 4/4 Y /12T-2 75/6 96/47 1,5/,25 4,3/1,7 4/4 Y /12T-3 76/61 94/47 2,2/,37 5,6/2,2 4/4 Y /12T-4 77/62 97/475 3,/,55 8,9/3,5 4/4 Y /8T / /71 3,/,6 6,9/2,3 4/4 Y /8T-5,5 86/ /725 4,/,8 9,4/3,5 4/4 Y /8T-7,5 88/ /725 5,5/1,1 12,8/4,6 4/4 Y /8T-9 89/ /725 6,7/1,5 15,5/5,5 4/4 Y /12T-3 8/65 94/47 2,2/,37 5,6/2,2 4/4 Y /12T-4 81/66 97/475 3,/,55 8,9/3,5 4/4 Y /12T-5,5 82/67 97/48 4,/,65 11,3/4,2 4/4 Y /8T-7,5 1 89/ /725 5,5/1,1 12,8/4,6 4/4 Y /8T-9 9/ /725 6,7/1,5 15,5/5,5 4/4 Y /8T-15 91/76 147/725 11,/2,8 23,2/8,7 4/4 Y /8T-2 92/77 147/725 15,/3,8 31,7/11,8 4/4 Y /8T/3-9 85/65 143/725 7,2/1,8 14,4/4,64 4/4 Y /8T/ / /725 11,/2,8 21,/7, 4/4 Y /8T/3-2 88/ /725 14,/3,5 26,5/8,45 4/4 Y /8T/ /68 147/73 2,/4, 38,/13, 4/4 Y /8T/3-37 9/ /735 27,/6, 51,/2,6 4/4 Y /8T/3-4 9/69 147/73 3,/1, 62,/27, 4/4 Y /8T/6-2 86/ /725 15,/3,8 31,7/11,8 4/4 Y /8T/ / /73 16,5/3,3 31,8/12, 4/4 Y /8T/ /66 147/735 2,/4, 38,/13, 4/4 Y /8T/ /67 148/735 27,/6, 51,/2,6 4/4 Y /8T/6-4 89/68 148/735 3,/1, 62,/27, 4/4 Y /8T/ /66 147/735 16,5/3,3 31,8/12, 4/4 Y /8T/ /67 147/735 2, /5, 38,/13, 4/4 Y /8T/ / /735 27,/6, 51,/2,6 4/4 Y /8T/ /68 148/735 3,/1, 62,/27, 4/4 Y /12T/3-4 77/62 97/475 3,/,55 8,9/3,5 4/4 Y /12T/3-5,5 78/63 97/48 4,/,65 11,3/4,2 4/4 Y /12T/3-7,5 79/64 97/48 5,5/1, 13,7/5,6 4/4 Y /12T/3-1 81/66 97/48 7,5/1,4 19,/8, 4/4 Y /12T/ /67 97/47 11,/2, 28,5/13, 4/4 Y /12T/ /68 97/48 17,5/3,5 36,/14,5 4/4 Y /12T/6-5,5 75/6 97/48 4,/,65 11,3/4,2 4/4 Y /12T/6-7,5 75/6 97/48 5,5/1, 13,7/5,6 4/4 Y /12T/6-1 77/62 97/48 7,5/1,4 19,/8, 4/4 Y /12T/ /64 97/47 11,/2, 19,/8, 4/4 Y /12T/6-24 8/65 97/48 17,5/3,5 36,/14,5 4/4 Y /12T/9-1 76/61 97/48 7,5/1,4 19,/8, 4/4 Y /12T/ /64 97/47 11,/2, 28,5/13, 4/4 Y /12T/ /69 97/48 17,5/3,5 36,/14,5 4/4 Y

72 mcr Monsun C mcr Monsun C/ATEX osiowe wentylatory oddymiające w obudowie izolowanej akustycznie / oddymiające przeciwwybuchowe Q - wydajność [m 3 /h] ps - ciśnienie statyczne [Pa] 15 ps [Pa] 1 5 4/2 45/2 5/2 56/ Q [m 3 /h] ps [Pa] /4 45/4 5/4 56/4 63/4 71/4 8/4 9/4 1/4 125/4 ps [Pa] Q [m 3 /h] Q [m 3 /h] 3 4/6 45/6 5/6 56/6 63/6 71/6 8/6 9/6 1/6 125/6 ps [Pa] 2 1 8/8 9/8 1/ Q [m 3 /h] 71

73 mcr Monsun C mcr Monsun C/ATEX osiowe wentylatory oddymiające w obudowie izolowanej akustycznie / oddymiające przeciwwybuchowe parametry akustyczne Podane dane odnoszą się do pomiarów ciśnienia akustycznego i poziomu głośności wykonanych w wolnej przestrzeni na dystansie równym dwóm długościom obudowy plus średnica wirnika, lecz nie mniejszym niż 1,5 m. poziom mocy akustycznej [db A] wielkość , , , , , , , , , , , , poziom mocy akustycznej [db A] wielkość , , , , , , , , , , , , , , ,

74 mcr Monsun C mcr Monsun C/ATEX osiowe wentylatory oddymiające w obudowie izolowanej akustycznie / oddymiające przeciwwybuchowe poziom mocy akustycznej [db A] wielkość , , , , / / / / / / / / / /3-5, /3-7, / / / / / / / / / / / / /3-5, /3-7, / poziom mocy akustycznej [db A] wielkość / / / / / / / / / / /6-5, /6-7, / / / / / / / / / /6-5, /6-7, / / / / / / / / / / / / / / / / / / / / /

75 mcr Monsun C mcr Monsun C/ATEX osiowe wentylatory oddymiające w obudowie izolowanej akustycznie / oddymiające przeciwwybuchowe 4.5. osprzęt dodatkowy żaluzje P-4 - nadciśnieniowe, certyfikowane do 4 C/2h Żaluzje P-4 są dostarczane zamontowane w obudowie z odpowiednim adapterem. Mogą pełnić funkcję klapy zwrotnej. Rama żaluzji wykonana jest z blachy stalowej, a lamele z blachy aluminiowej. Żaluzje mogą być wykorzystane do innych zastosowań 4 C/2h zgodnie z normą EN i certyfikatem stałości własności użytkowych. żaluzje P-4 typ A C ÆD E F P Q D1 P , P P P F E P E A Q D1 F A wyłączniki serwisowe WS Wyłącznik serwisowy WS służy do odcięcia zasilania wentylatora na czas dokonania przeglądu serwisowego. Wyłącznik jest dodatkowo wyposażony w styk pomocniczy w celu sygnalizacji pozycji odcięcia zasilania na wypadek, gdyby po skończonym przeglądzie serwisowym nie został przestawiony do pozycji pierwotnej zasilanie wentylatora. W przypadku montażu wyłącznika bezpośrednio na obudowie wentylatora stosuje się specjalny wspornik montażowy WW. Wyłącznik serwisowy z układem 3-polowym stosowany jest do silników o napięciu 23/4 V Y (jednobiegowych), a z układem 6-polowym do silników jedno- i dwubiegowych o napięciu 4/69 V D/Y oraz silników dwubiegowych o napięciu 23/4 V Y. wyłączniki serwisowe WS typ A B E F H nxd U [V] I [A] dławice D uwagi WS-16/ x M2[x4] 3-polowy WS-16/ x M2[x4] 3-polowy WS-32/ x M25[x4] 6-polowy WS-63/ x M25/M32[x4] 6-polowy WS-1/ x M25/M4[x4] 6-polowy nxd F D B H E A 74

76 mcr Monsun C mcr Monsun C/ATEX osiowe wentylatory oddymiające w obudowie izolowanej akustycznie / oddymiające przeciwwybuchowe 4.6. montaż Wentylator może pracować w pozycji poziomej i pionowej przykładowy montaż poziomy wentylatora na zakończeniu instalacji wentylator oddymiający mcr Monsun C 2 - przepustnica wysokotemperaturowa z siłownikiem i siatką ochronną (poza ofertą) 3 - profile montażowe z gumą lub konsola ścienna (poza ofertą) 4 - żaluzja P wyrzutnia ścienna (poza ofertą) 6 - instalacja/kanał (poza ofertą) mcr Monsun C 4/45/5 - wyrzutnia 565x565 mcr Monsun C 56/63 - wyrzutnia 69x69 mcr Monsun C 71/8 - wyrzutnia 85x85 mcr Monsun C 9/1 - wyrzutnia 15x15 mcr Monsun C wyrzutnia 14x oznaczenie Dla wielkości od 4 do 1 mcr Monsun C / 71 / 4T / 1 / F4 / WS osprzęt dodatkowy odporność ogniowa moc silnika [KM] liczba biegunów silnika, T-trójfazowy średnica nominalna wentylatora [cm] typ wentylatora typ wentylatora mcr Monsun C wentylatory w obudowie izolowanej 4 o C/2h mcr Monsun C/ATEX wentylatory w obudowie izolowanej z certyfikatem ATEX 4 o C/2h odporność ogniowa F4 dopuszczenie 4 o C/2h CAT3 z certyfikatem ATEX kategoria 3 Ex II3G 75

77 mcr Monsun C mcr Monsun C/ATEX osiowe wentylatory oddymiające w obudowie izolowanej akustycznie / oddymiające przeciwwybuchowe Dla wielkości 125 mcr Monsun C / 125 / 4T / 9-2 / 1 / F4 / WS osprzęt dodatkowy odporność ogniowa moc silnika [KM] ilość łopatek wirnika/ kąt ustawienia łopatki liczba biegunów silnika, T-trójfazowy średnica nominalna wentylatora [cm] typ wentylatora typ wentylatora mcr Monsun C wentylatory w obudowie izolowanej 4 o C/2h mcr Monsun C/ATEX wentylatory w obudowie izolowanej z certyfikatem ATEX 4 o C/2h odporność ogniowa F4 dopuszczenie 4 o C/2h CAT3 z certyfikatem ATEX kategoria 3 Ex II3G 4.8. zasilanie i sterowanie Szczegóły i schematy połączeń elektrycznych poszczególnych wentylatorów zawarte są w dokumentacji techniczno-ruchowej urządzeń. Do zasilania i sterowania pracą wentylatorów zaleca się stosowanie dedykowanej, certyfikowanej centrali zasilająco-sterującej typu mcr Omega. Ogólny schemat zasilania i sterowania pracą wentylatorów mcr Monsun C za pomocą centrali mcr Omega: Centrala SSP potwierdzenie wykonania alarmu poż. uszkodzenie alarm pożarowy RS485/RS232 komunikacja z systemem graficznej stacji nadzoru System BMS Centrala zasilająco-sterująca mcr Omega zasilanie gwarantowane 4 V zasilanie 4 V zasilanie 4 V zasilanie 4 V zasilanie 4 V 76

78 mcr Bora wentylatory strumieniowe jednokierunkowe / rewersyjne 1488-CPR-585/W 37-CPR CPR-1933 CERTYFIKACJA PRODUKTU Certyfikat stałości właściwości użytkowych 1488-CPR-585/W dla F4 i F3. Certyfikat stałości właściwości użytkowych 37-CPR-1935 dla F4 oraz 37-CPR-1933 dla F3. Właściwości użytkowe zgodne z EN :22+AC:25. Dostępne wykonanie w wersji jednokierunkowej lub rewersyjnej zastosowanie Wentylatory strumieniowe mcr Bora są stosowane w systemach wentylacji pożarowej. Przeznaczone są do odprowadzania (przetłaczania) gorącego powietrza, dymu i spalin powstałych podczas pożaru. Dzięki swojej konstrukcji ukierunkowują powietrze lub dym w określoną stronę, nadając mu jednocześnie odpowiednią prędkość przepływu. Wentylatory mogą być również stosowane w systemach przeznaczonych do wentylacji bytowej. Urządzenia przystosowane są do pracy wewnątrz budynków. Stosowane są najczęściej w obiektach użyteczności publicznej, galeriach handlowych, budynkach zamieszkania zbiorowego, halach garażowych. Wentylatory mcr Bora mogą być wyposażone w silniki dwubiegowe i łączyć funkcję bytową z funkcją pożarową, np. do przewietrzania i oddymiania garaży lub innych przestrzeni w obiektach budowa wykonanie jednokierunkowe UNI wykonanie rewersyjne REV silnik elektryczny o danej odporności ogniowej 2 - wirnik osiowy 3 - tłumik 4 - siatka ochronna (dla wersji UNI) 5 - deflektor (dla wersji UNI lub REV) 6 - łapa montażowa 7 - pokrywa rewizyjna Obudowa wentylatora wykonana jest z blachy stalowej cynkowanej ogniowo. Może być również dodatkowo malowana proszkowo. Wewnątrz obudowy na konstrukcji wsporczej posadowiony jest silnik elektryczny. Na jego czopie osadzony jest bezpośrednio wirnik. Łopaty wirnika posiadają odpowiedni profil w celu zapewnienia wymaganych parametrów przepływowych. W zależności od zastosowania łopaty mogą być wykonane jako jednokierunkowe lub rewersyjne. W wentylatorze stosowany jest trójfazowy silnik dwubiegowy 4 V / 5 w układzie Dhaladera (3, 15 obr./min.), osadzony na wsporniku przykręconym do obudowy wentylatora, bez seryjnie zamontowanego zabezpieczenia termicznego. Silnik posiada klasę izolacji H w przypadku pracy ciągłej (S1) i awaryjnej (S2). Stopień ochrony mechanicznej wynosi IP 55. Maksymalna temperatura transportowanego powietrza wynosi: dla S1 od -2 C +4 C, dla S2 3 C/2h, 4 C/2h. 77

79 mcr Bora wentylatory strumieniowe jednokierunkowe / rewersyjne Wentylator mcr Bora występuje w następujących wariantach wykonania obudowy: L obudowa ośmiokątna, stal ocynkowana O obudowa ośmiokątna, obudowa malowana C obudowa okrągła, stal ocynkowana Wentylator mcr Bora może pracować jako: jednokierunkowy UNI rewersyjny REV Na obudowie wentylatora standardowo montowana jest skrzynka zaciskowa. Wyłącznik serwisowy dostępny jest na życzenie. Deflektor zwiększający zasięg wyrzutu powietrza jest zamontowany po stronie wirnika. Dla wersji rewersyjnych deflektory montuje się po obu stronach wentylatora wymiary Wentylator strumieniowy mcr Bora-C dostępny jest w różnym zakresie wielkości obudowy od Ø 29 do Ø 45 (na zapytanie do Ø 8). wentylator mcr Bora-C X2 X3 Z1 Ød H1 X1 X1 X Z X ØD H E (UNI) E (REV) wentylator ØD Ød E H H1 X X1 X2 X3 Z mcr Bora-C-UNI-31-2/4T mcr Bora-C-UNI-35-2/4T mcr Bora-C-UNI-38-2/4T-1, mcr Bora-C-UNI-4-2/4T-1, mcr Bora-C-UNI-45-2/4T mcr Bora-C-UNI-45-2/4T mcr Bora-C-REV-31-2/4T mcr Bora-C-REV-35-2/4T mcr Bora-C-REV-38-2/4T mcr Bora-C-REV-4-2/4T mcr Bora-C-REV-45-2/4T mcr Bora-C-REV-45-2/4T Z1 78

80 mcr Bora wentylatory strumieniowe jednokierunkowe / rewersyjne wentylator mcr Bora-O, mcr Bora-L Wentylator strumieniowy mcr BORA-O, mcr BORA-L dostępny jest w różnym zakresie wielkości obudowy od Ø 29 do Ø 56. Z1 Z Hc D L E (UNI) X X1 X1 d E (REV) wentylator E (UNI) E (REV) L Hc D Ød X X1 Z mcr Bora x mcr Bora x mcr Bora x mcr Bora x mcr Bora x mcr Bora x mcr Bora x mcr Bora x Z1 Wentylatory mcr Bora-L oraz mcr Bora-O mają identyczne parametry techniczne, różnią się sposobem zabezpieczenia antykorozyjnego powierzchni parametry techniczne odporność ogniowa Zgodnie z normą EN wentylator mcr Bora posiada certyfikat dla odporności ogniowych: - klasa F4 odporność ogniowa 4 C/12 min. - klasa F3 odporność ogniowa 3 C/6 min. (odporność ogniowa badania 3 C/12 min.) 79

81 mcr Bora wentylatory strumieniowe jednokierunkowe / rewersyjne parametry techniczne i przepływowe mcr Bora (UNI) praca jednokierunkowa X W Y wentylator znamionowa prędkość obrotowa n [obr./min.] prąd znamionowy I [A] moc elektryczna P [kw] siła ciągu [N] wydajność Q [m 3 /s] prędkość na wylocie [m/s] zasięg went. przy prędkości w = 1, m/s x/y [m] masa went. [kg] całkowity poziom mocy akustycznej Lw [db A] całkowity poziom ciśnienia akustycznego Lp [db A] 3m mcr Bora-L-UNI-29-2/4T 287/146 1,61/,85,75/,15 21,/5,3 1,11/,55 16,8/8,4 19,49/8, /48 45/3 mcr Bora-L-UNI-31-2/4T 287/146 1,61/,85,75/,15 21,/5,3 1,18/,59 16,/8, 19,49/8, /5 47/32 mcr Bora-L-UNI-35-2/4T 287/146 1,61/,85,75/,15 36,/9 1,77/,88 17,8/8,85 24,92/1, /65 62/47 mcr Bora-L-UNI-38-2/4T 284/1415 2,7/1,3 1,3/,25 57,/14,3 2,28/1,13 2,1/9,98 31,46/13, /62 59/44 mcr Bora-L-UNI-4-2/4T 284/1415 2,7/1,3 1,3/,25 6,/15, 2,57/1,28,4/1,2 32,64/13, /66 63/48 mcr Bora-L-UNI-45-2/4T 2915/1465 5,3/1,6 2,6/,65 92,/22,5 3,67/1,81 22,1/1,94 39,78/16, /71 68/53 mcr Bora-L-UNI-5-2/4T 2925/145 11,5/3,5 6,/1,5 133,/33, 4,67/2,33 23,8/11,9 52,8/22, /73 7/55 mcr Bora-L-UNI-56-2/4T 29/ ,7/7,7 16,/4, 216,/54, 6,67/3,33 27,/13,5 53,4/22, /77 74/59 mcr Bora-C-UNI-31-2/4T 286/143 1,5/,55,55/,15 21,/5,3 1,18/,59 15,6/7,8 19,34/8, /64 61/46 mcr Bora-C-UNI-35-2/4T 2875/143 2,1/,8,85/,2 133,/94, 1,76/,88 17,8/8,85 24,92/1,59 7 8/65 62/47 mcr Bora-C-UNI-38-2/4T-1,5 29/145 2,9/1,1 1,1/,25 57,/14,3 2,34/1,17 2,7/1,35 31,46/13, /6 57/42 mcr Bora-C-UNI-4-2/4T-1,5 29/145 2,9/1,1 1,1/,25 6,/15, 2,56/1,28 2,4/1,2 32,64/13, /66 63/48 mcr Bora-C-UNI-45-2/4T-2 293/145 5,7/1,8 2,2/,6 92,/22,5 3,66/1,81 22,1/1,94 39,78/16, /71 68/53 mcr Bora-C-UNI-45-2/4T-3 293/145 5,7/1,8 2,2/,6 92,/22,5 3,66/1,81 22,1/1,94 39,78/16, /71 68/53 Wentylatory mcr Bora-L oraz mcr Bora-O mają identyczne parametry techniczne, różnią się sposobem zabezpieczenia antykorozyjnego powierzchni. mcr Bora (REV) praca rewersyjna X W Y wentylator znamionowa prędkość obrotowa n [obr./min.] prąd znamionowy I [A] moc elektryczna P [kw] siła ciągu [N] wydajność Q [m 3 /s] prędkość na wylocie [m/s] zasięg went. przy prędkości w = 1, m/s x/y [m] masa went. [kg] całkowity poziom mocy akustycznej Lw [db A] całkowity poziom ciśnienia akustycznego Lp [db A] 3m mcr Bora-L-REV-29-2/4T 287/146 1,61/,85,75/,15 15,/4,,94/,47 14,3/7,15 16,59/7, /48 45/3 mcr Bora-L-REV-31-2/4T 287/146 1,61/,85,75/,15 22,/5,5 1,32/,65 17,/8,5 17,48/7, /53 5/35 mcr Bora-L-REV-35-2/4T 287/146 1,61/,85,75/,15 31,/8, 1,65/,,82 16,7/8,3 23,38/9, /64 61/46 mcr Bora-L-REV-38-2/4T 284/1415 2,7/1,3 1,3/,25 54,/13,3 2,28/1,13 2,1/9,98 3,55/12, /62 59/44 mcr Bora-L-REV-4-2/4T 284/1415 2,7/1,3 1,3/,25 6,/15, 2,57/1,28 2,/1,2 32,64/13, /66 63/48 mcr Bora-L-REV-45-2/4T 2915/1465 5,3/1,6 2,6/,65 87,/21,3 3,56/1,76 21,4/1,59 38,52/16, /7 67/52 mcr Bora-L-REV-5-2/4T 2925/145 11,5/3,5 6,/1,5 121,/3, 4,44/2,22 22,6/11,3 5,8/21, /73 7/55 mcr Bora-L-REV-56-2/4T 29/ ,7/7,7 16,/4, 216,/54, 6,67/3,33 27,/13,5 51,4/22, /77 74/59 mcr Bora-C- REV-31-2/4T 286/143 1,5/,55,55/,15 17,/4,3 1,6/,53 14,1/7,5 17,48/7, /63 6/45 mcr Bora-C- REV-35-2/4T 2875/143 2,1/,8,85/,2 31,/8, 1,65/,82 16,7/8,31 23,38/9, /64 61/46 mcr Bora-C- REV-38-2/4T-1,5 294/146 4,4/1,4 1,5/,37 54,/13,3 2,27/1,13 2,1/9,98 3,55/12, /62 59/44 mcr Bora-C- REV-4-2/4T-1,5 294/146 4,4/1,4 1,5/,37 6,/14,8 2,56/1,27 2,4/1,1 32,64/13,88 1 8/65 62,47 mcr Bora-C- REV-45-2/4T-2 293/145 5,7/1,8 2,2/,6 87,/21,3 3,55/1,77 21,4/1,59 39,78/16, /7 67/52 mcr Bora-C- REV-45-2/4T-3 293/145 1,/3,2 4,5/1,3 153,/37,5 5,47/2,7 25,4/12,57 5,8/21, /73 7/55 Wentylatory mcr Bora-L oraz mcr Bora-O mają identyczne parametry techniczne, różnią się sposobem zabezpieczenia antykorozyjnego powierzchni. 8

82 mcr Bora wentylatory strumieniowe jednokierunkowe / rewersyjne 5.5. osprzęt dodatkowy Wentylatory strumieniowe mcr Bora nie posiadają osprzętu dodatkowego. Wszystkie urządzenia posiadają w standardzie uchwyty lub ramy montażowe, w zależności od wielkości wentylatora i rodzaju jego obudowy. W zależności od rodzaju pracy (rewersyjna lub jednokierunkowa) wentylatory są standardowo wyposażone w deflektory lub siatki osłonowe. Wenylatory mcr Bora-LS i mcr Bora-O posiadają standardowo zamontowaną na obudowie skrzynkę zaciskową. Wyłącznik serwisowy dostępny jest na życzenie montaż Strumieniowy wentylator oddymiający mcr Bora przystosowany jest do montażu w pomieszczeniach, w których projektowane jest przetłaczanie powietrza i gazów pożarowych (w strefie pożarowej). Wentylator mcr Bora przystosowany jest do montażu w pozycji poziomej przykładowy wariant montażu wentylatora 5 1 A 3 2 szczegół A strop 2 - wentylator mcr Bora 3 - zawiesie montażowe (poza ofertą) 4 - amortyzator, np. gumowy (poza ofertą) 5 - kotwa montażowa (poza ofertą) 6 - podkładki stalowe (poza ofertą) 7 - śruby montażowe (poza ofertą)

83 mcr Bora wentylatory strumieniowe jednokierunkowe / rewersyjne 5.7. oznaczenie mcr Bora / L / REV / 29 / 2/4T / F4 odporność ogniowa liczba biegunów silnika, T-trójfazowy średnica wentylatora [cm] rodzaj pracy wariant wykonania obudowy typ wentylatora 5.8. zasilanie i sterowanie Szczegóły i schematy połączeń elektrycznych poszczególnych wentylatorów zawarte są w dokumentacji techniczno-ruchowej urządzeń. Do zasilania i sterowania pracą wentylatorów zaleca się stosowanie dedykowanej, certyfikowanej centrali zasilająco-sterującej typu mcr Omega. Ogólny schemat zasilania i sterowania pracą wentylatorów mcr Bora za pomocą centrali mcr Omega: System BMS komunikacja z systemem graficznej stacji nadzoru Centrala detekcji CO i LPG Centrala SSP potwierdzenie wykonania alarmu poż. uszkodzenie alarm pożarowy RS485/RS232 zasilanie 23 V I próg II próg CO CO CO LPG LPG LPG tablica ostrzegawcza tablica ostrzegawcza Centrala zasilająco-sterująca mcr Omega zasilanie gwarantowane 4 V zasilanie 4 V zasilanie 4 V zasilanie 4 V zasilanie 4 V zasilanie 4 V zasilanie 4 V III próg 82

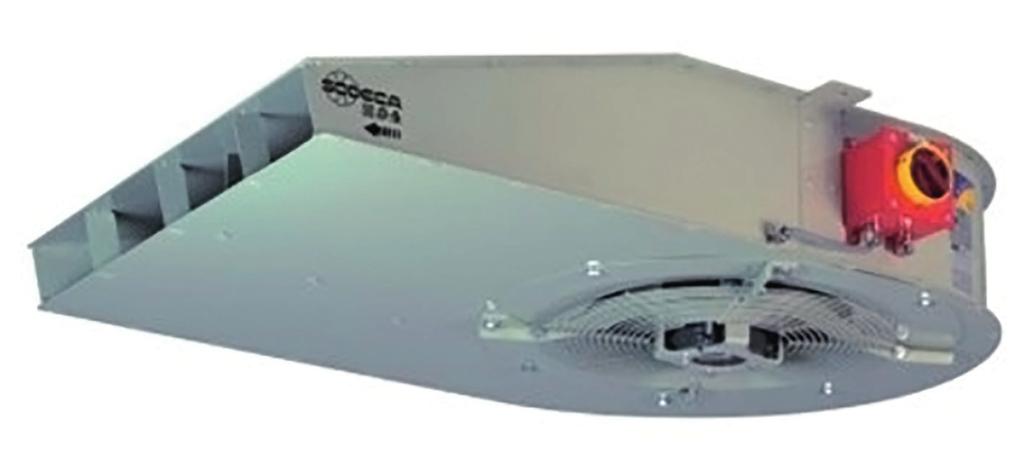

84 CI strumieniowe wentylatory oddymiające promieniowe 37-CPR CPR-1571 Certyfikat stałości właściwości użytkowych 37-CPR-157 dla F3. Certyfikat stałości właściwości użytkowych 37-CPR-1571 dla F4. Właściwości użytkowe zgodne z EN : 215. Konstrukcja umożliwiająca precyzyjne oddymianie określonych miejsc/przestrzeni poprzez zasysanie pionowe gazów i ich wyrzut poziomy. Mała wysokość urządzenia - maks. 323 mm zastosowanie Wentylatory strumieniowe typu CI są stosowane w systemach wentylacji pożarowej. Przeznaczone są do odprowadzania (przetłaczania) gorącego powietrza, dymu i spalin powstałych podczas pożaru. Dzięki swojej konstrukcji ukierunkowują powietrze lub dym w określoną stronę, nadając mu jednocześnie odpowiednią prędkość przepływu. Konstrukcja wentylatorów umożliwia pionowe, punktowe zasysanie dymu i przesyłanie go poziomo. Dzięki temu możliwe jest oddymianie trudno dostępnych miejsc w garażach lub precyzyjne oddymianie określonych przestrzeni. Urządzenia przystosowane są do pracy wewnątrz budynków budowa Wentylator oddymiający dalekiego zasięgu typu CI składa się z silnika elektrycznego wykonanego w odpowiedniej klasie izolacji, wirnika promieniowego oraz obudowy zewnętrznej. Silnik połączony jest z wirnikiem stalowym, na którym umieszczone są profilowane łopatki. Kąt oraz ilość łopatek wynikają z wymaganej siły ciągu i wydajności dla wentylatora. Łożyska silnika są odporne na wysoką temperaturę i nie wymagają obsługi. Poprzez obudowę, silnik i wirnik przepływa przetłaczany czynnik - gazy pożarowe oraz zadymione powietrze. Wentylatory mają zainstalowaną na obudowie puszkę przyłączeniową. Wszystkie typy wentylatorów posiadają uchwyty lub ramy montażowe (w zależności od wielkości wirnika) obudowa wentylatora 2 - maskownica - strona ssawna 3 - uchwyty montażowe 4 - puszka przyłączeniowa 5 - dysza - strona tłoczna
