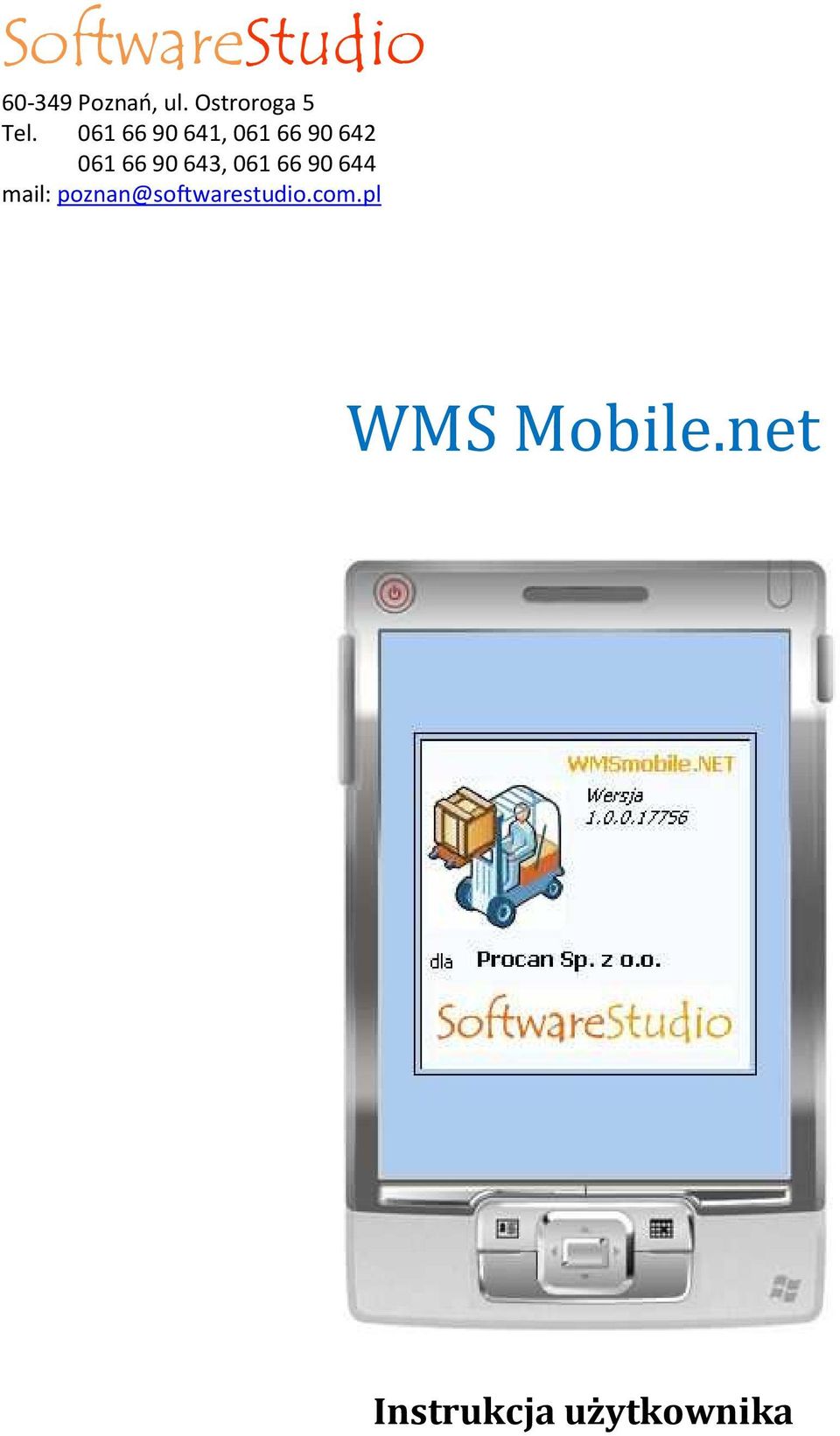

1 SoftwareStudio Poznań, ul. Ostroroga 5 Tel , , mail: poznan@softwarestudio.com.pl WMS Mobile.net Instrukcja użytkownika

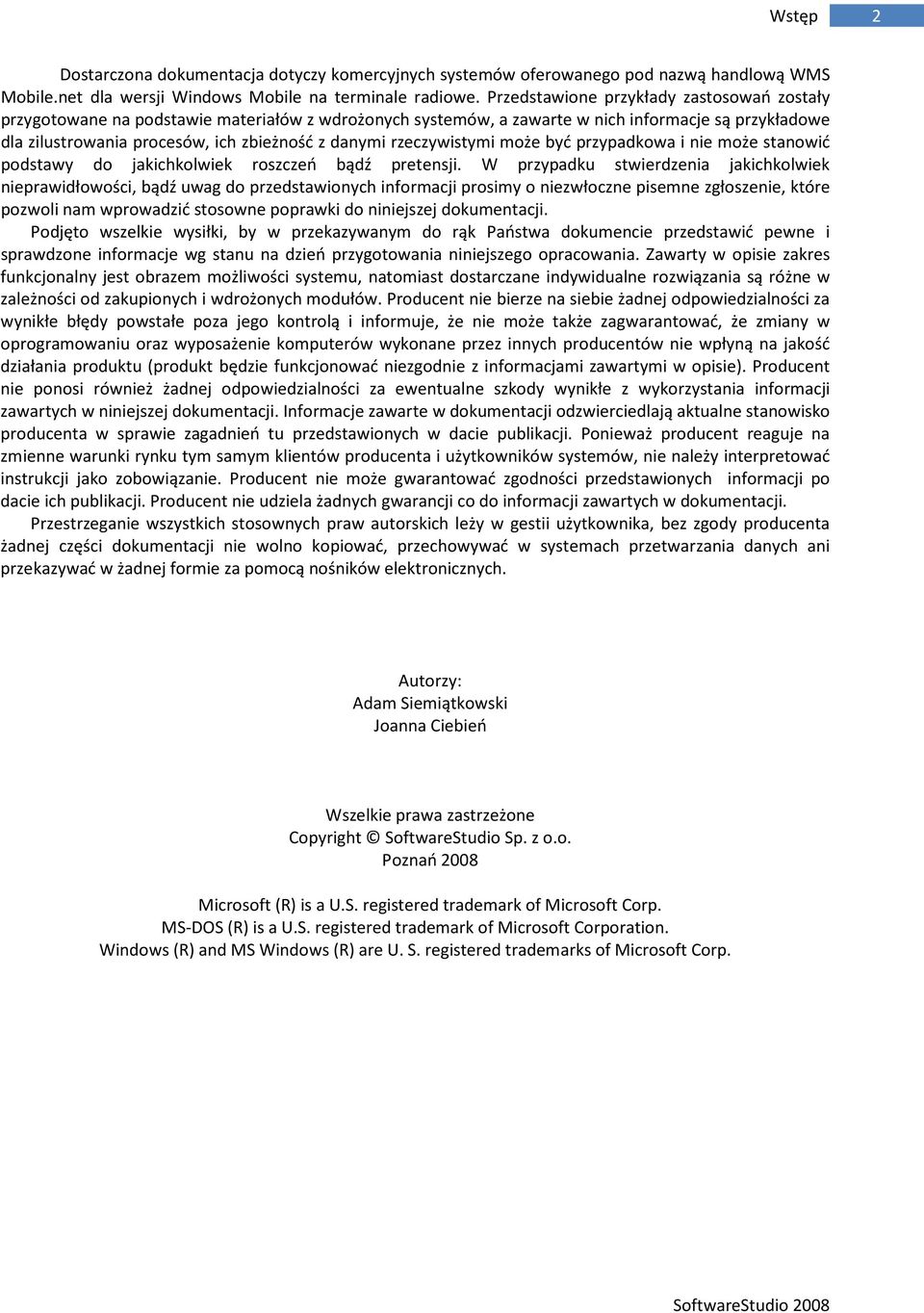

2 Wstęp 2 Dostarczona dokumentacja dotyczy komercyjnych systemów oferowanego pod nazwą handlową WMS Mobile.net dla wersji Windows Mobile na terminale radiowe. Przedstawione przykłady zastosowań zostały przygotowane na podstawie materiałów z wdrożonych systemów, a zawarte w nich informacje są przykładowe dla zilustrowania procesów, ich zbieżność z danymi rzeczywistymi może być przypadkowa i nie może stanowić podstawy do jakichkolwiek roszczeń bądź pretensji. W przypadku stwierdzenia jakichkolwiek nieprawidłowości, bądź uwag do przedstawionych informacji prosimy o niezwłoczne pisemne zgłoszenie, które pozwoli nam wprowadzić stosowne poprawki do niniejszej dokumentacji. Podjęto wszelkie wysiłki, by w przekazywanym do rąk Państwa dokumencie przedstawić pewne i sprawdzone informacje wg stanu na dzień przygotowania niniejszego opracowania. Zawarty w opisie zakres funkcjonalny jest obrazem możliwości systemu, natomiast dostarczane indywidualne rozwiązania są różne w zależności od zakupionych i wdrożonych modułów. Producent nie bierze na siebie żadnej odpowiedzialności za wynikłe błędy powstałe poza jego kontrolą i informuje, że nie może także zagwarantować, że zmiany w oprogramowaniu oraz wyposażenie komputerów wykonane przez innych producentów nie wpłyną na jakość działania produktu (produkt będzie funkcjonować niezgodnie z informacjami zawartymi w opisie). Producent nie ponosi również żadnej odpowiedzialności za ewentualne szkody wynikłe z wykorzystania informacji zawartych w niniejszej dokumentacji. Informacje zawarte w dokumentacji odzwierciedlają aktualne stanowisko producenta w sprawie zagadnień tu przedstawionych w dacie publikacji. Ponieważ producent reaguje na zmienne warunki rynku tym samym klientów producenta i użytkowników systemów, nie należy interpretować instrukcji jako zobowiązanie. Producent nie może gwarantować zgodności przedstawionych informacji po dacie ich publikacji. Producent nie udziela żadnych gwarancji co do informacji zawartych w dokumentacji. Przestrzeganie wszystkich stosownych praw autorskich leży w gestii użytkownika, bez zgody producenta żadnej części dokumentacji nie wolno kopiować, przechowywać w systemach przetwarzania danych ani przekazywać w żadnej formie za pomocą nośników elektronicznych. Autorzy: Adam Siemiątkowski Joanna Ciebień Wszelkie prawa zastrzeżone Copyright SoftwareStudio Sp. z o.o. Poznań 2008 Microsoft (R) is a U.S. registered trademark of Microsoft Corp. MS-DOS (R) is a U.S. registered trademark of Microsoft Corporation. Windows (R) and MS Windows (R) are U. S. registered trademarks of Microsoft Corp.

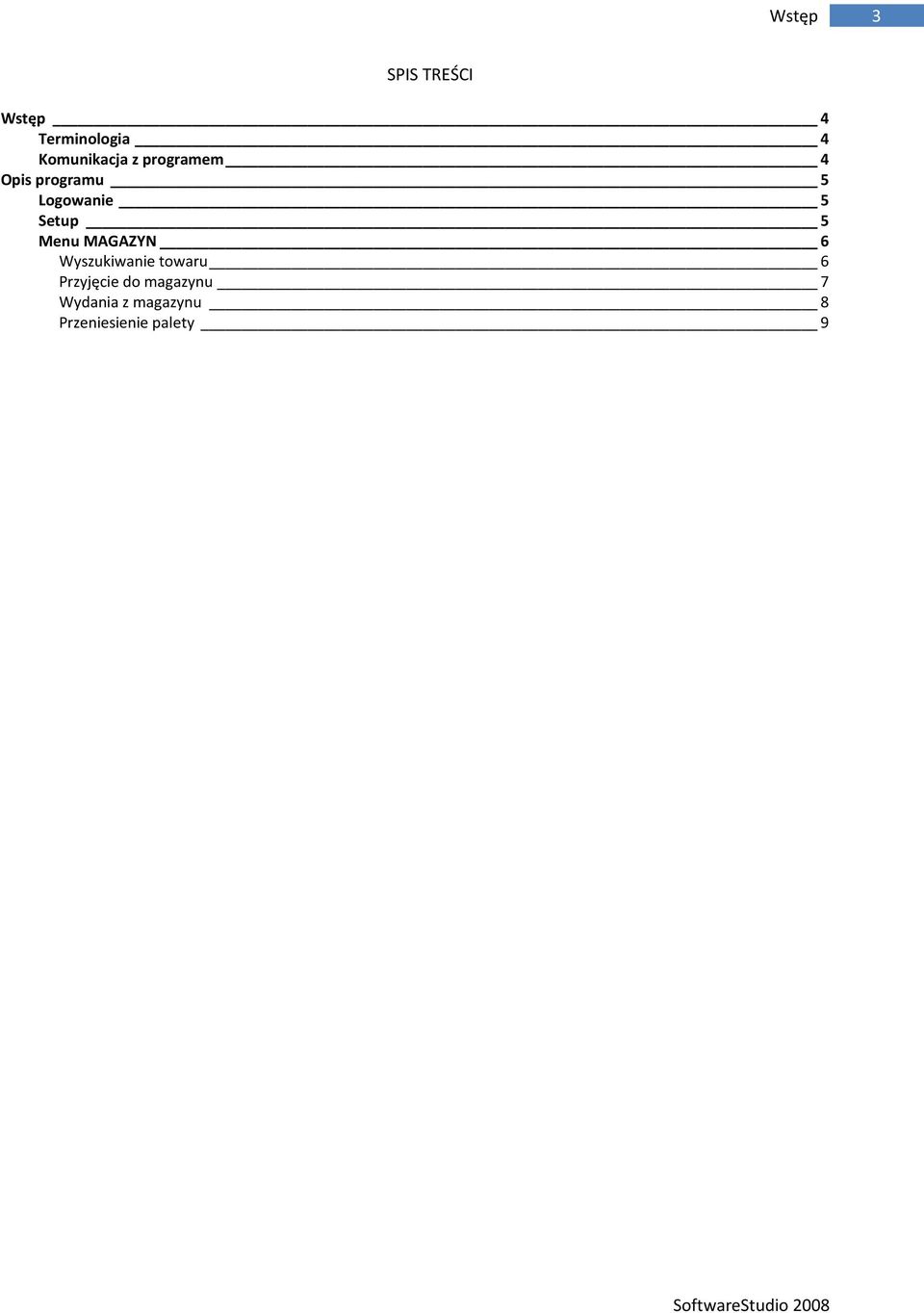

3 Wstęp 3 SPIS TREŚCI Wstęp 4 Terminologia 4 Komunikacja z programem 4 Opis programu 5 Logowanie 5 Setup 5 Menu MAGAZYN 6 Wyszukiwanie towaru 6 Przyjęcie do magazynu 7 Wydania z magazynu 8 Przeniesienie palety 9

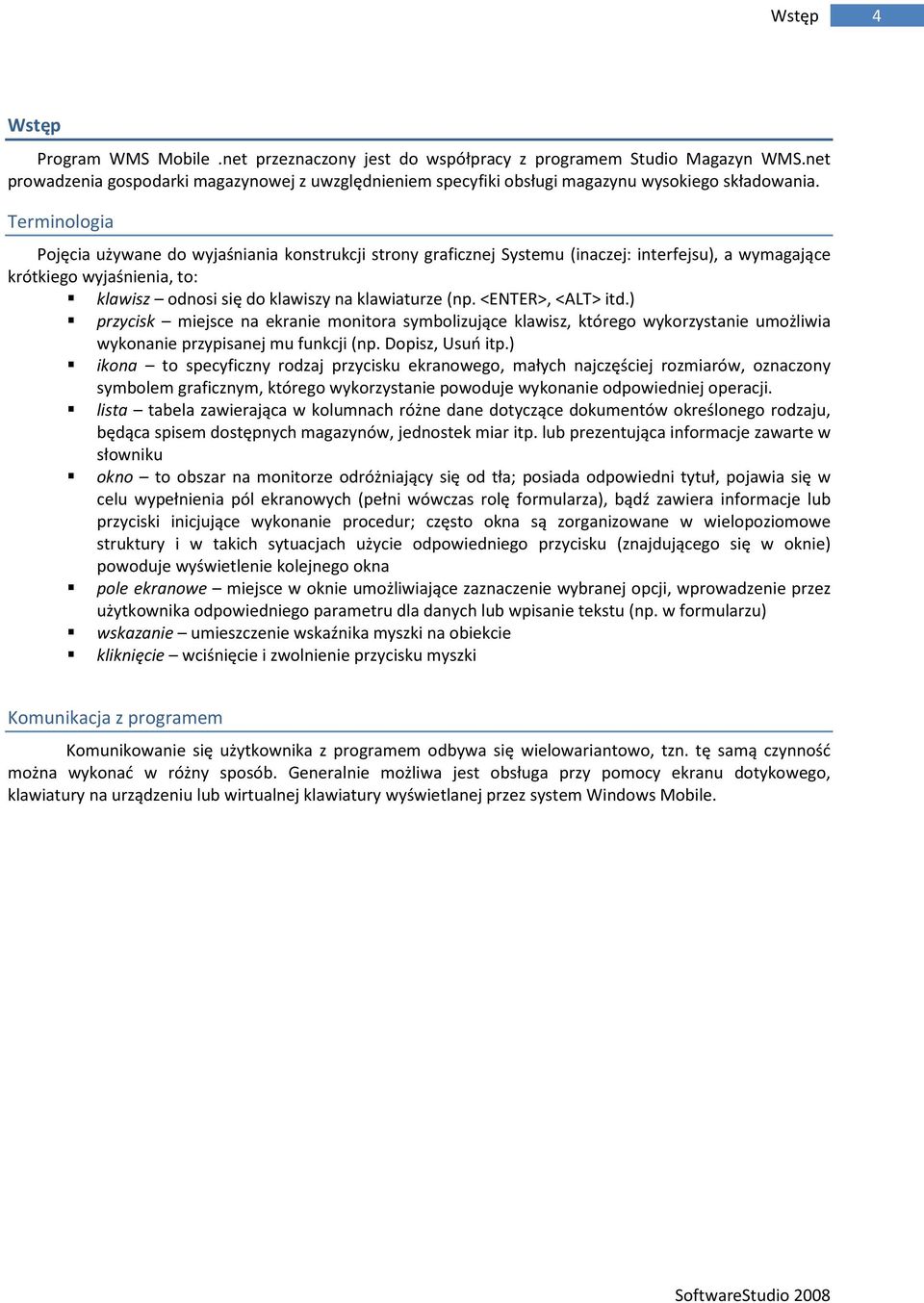

4 Wstęp 4 Wstęp Program WMS Mobile.net przeznaczony jest do współpracy z programem Studio Magazyn WMS.net prowadzenia gospodarki magazynowej z uwzględnieniem specyfiki obsługi magazynu wysokiego składowania. Terminologia Pojęcia używane do wyjaśniania konstrukcji strony graficznej Systemu (inaczej: interfejsu), a wymagające krótkiego wyjaśnienia, to: klawisz odnosi się do klawiszy na klawiaturze (np. <ENTER>, <ALT> itd.) przycisk miejsce na ekranie monitora symbolizujące klawisz, którego wykorzystanie umożliwia wykonanie przypisanej mu funkcji (np. Dopisz, Usuń itp.) ikona to specyficzny rodzaj przycisku ekranowego, małych najczęściej rozmiarów, oznaczony symbolem graficznym, którego wykorzystanie powoduje wykonanie odpowiedniej operacji. lista tabela zawierająca w kolumnach różne dane dotyczące dokumentów określonego rodzaju, będąca spisem dostępnych magazynów, jednostek miar itp. lub prezentująca informacje zawarte w słowniku okno to obszar na monitorze odróżniający się od tła; posiada odpowiedni tytuł, pojawia się w celu wypełnienia pól ekranowych (pełni wówczas rolę formularza), bądź zawiera informacje lub przyciski inicjujące wykonanie procedur; często okna są zorganizowane w wielopoziomowe struktury i w takich sytuacjach użycie odpowiedniego przycisku (znajdującego się w oknie) powoduje wyświetlenie kolejnego okna pole ekranowe miejsce w oknie umożliwiające zaznaczenie wybranej opcji, wprowadzenie przez użytkownika odpowiedniego parametru dla danych lub wpisanie tekstu (np. w formularzu) wskazanie umieszczenie wskaźnika myszki na obiekcie kliknięcie wciśnięcie i zwolnienie przycisku myszki Komunikacja z programem Komunikowanie się użytkownika z programem odbywa się wielowariantowo, tzn. tę samą czynność można wykonać w różny sposób. Generalnie możliwa jest obsługa przy pomocy ekranu dotykowego, klawiatury na urządzeniu lub wirtualnej klawiatury wyświetlanej przez system Windows Mobile.

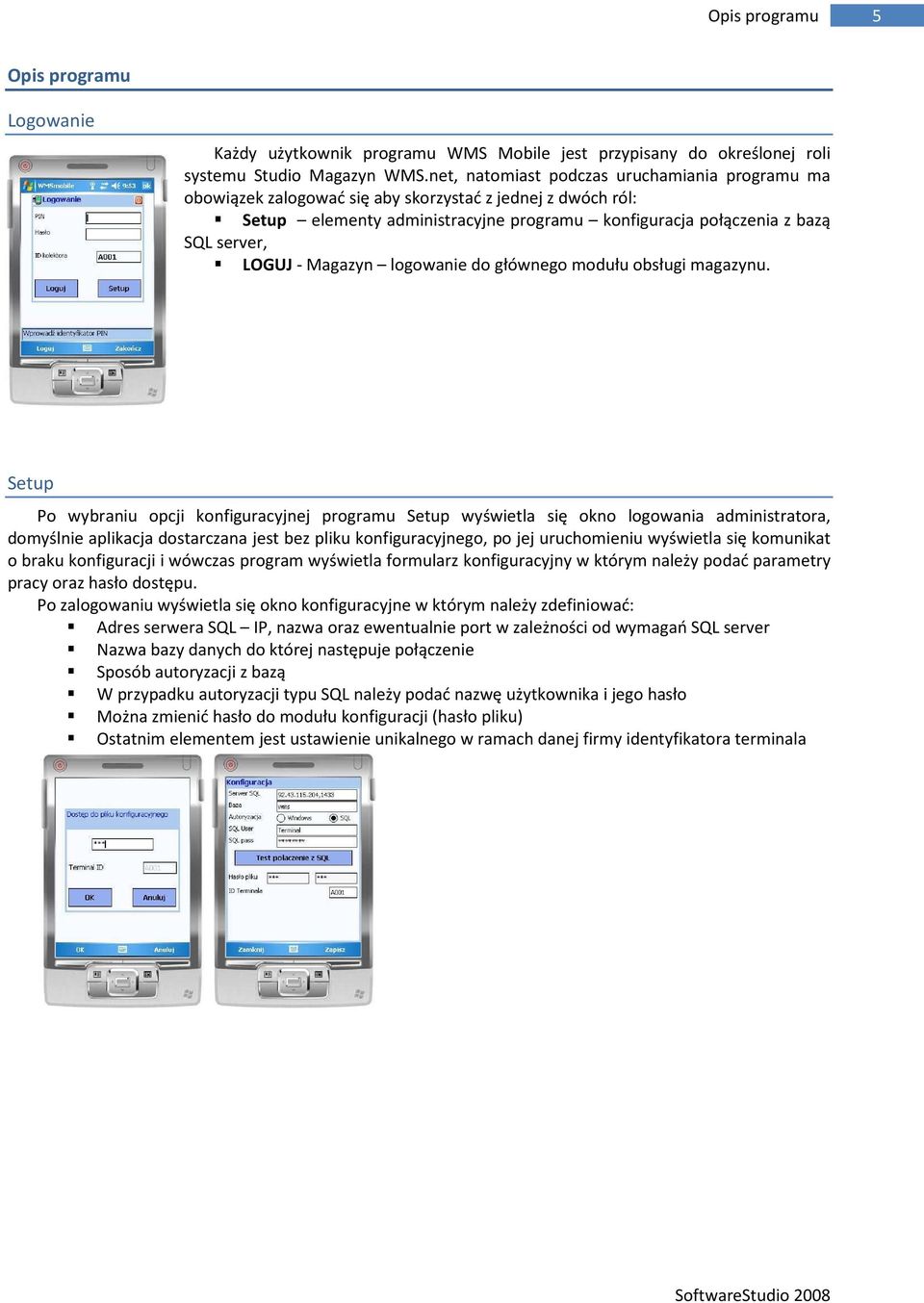

5 5 Opis programu Logowanie Każdy użytkownik programu WMS Mobile jest przypisany do określonej roli systemu Studio Magazyn WMS.net, natomiast podczas uruchamiania programu ma obowiązek zalogować się aby skorzystać z jednej z dwóch ról: Setup elementy administracyjne programu konfiguracja połączenia z bazą SQL server, LOGUJ - Magazyn logowanie do głównego modułu obsługi magazynu. Setup Po wybraniu opcji konfiguracyjnej programu Setup wyświetla się okno logowania administratora, domyślnie aplikacja dostarczana jest bez pliku konfiguracyjnego, po jej uruchomieniu wyświetla się komunikat o braku konfiguracji i wówczas program wyświetla formularz konfiguracyjny w którym należy podać parametry pracy oraz hasło dostępu. Po zalogowaniu wyświetla się okno konfiguracyjne w którym należy zdefiniować: Adres serwera SQL IP, nazwa oraz ewentualnie port w zależności od wymagań SQL server Nazwa bazy danych do której następuje połączenie Sposób autoryzacji z bazą W przypadku autoryzacji typu SQL należy podać nazwę użytkownika i jego hasło Można zmienić hasło do modułu konfiguracji (hasło pliku) Ostatnim elementem jest ustawienie unikalnego w ramach danej firmy identyfikatora terminala

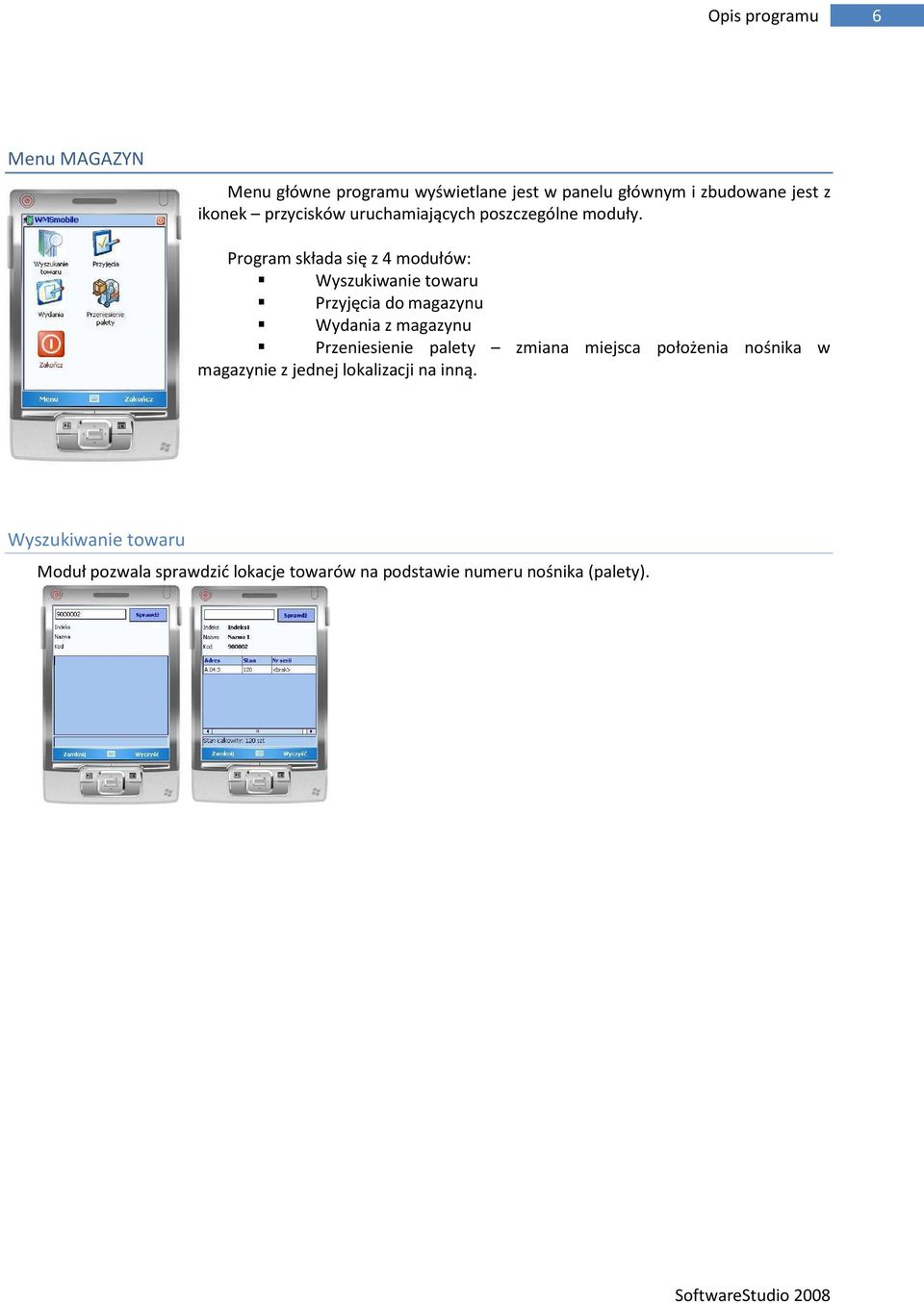

6 6 Menu MAGAZYN Menu główne programu wyświetlane jest w panelu głównym i zbudowane jest z ikonek przycisków uruchamiających poszczególne moduły. Program składa się z 4 modułów: Wyszukiwanie towaru Przyjęcia do magazynu Wydania z magazynu Przeniesienie palety zmiana miejsca położenia nośnika w magazynie z jednej lokalizacji na inną. Wyszukiwanie towaru Moduł pozwala sprawdzić lokacje towarów na podstawie numeru nośnika (palety).

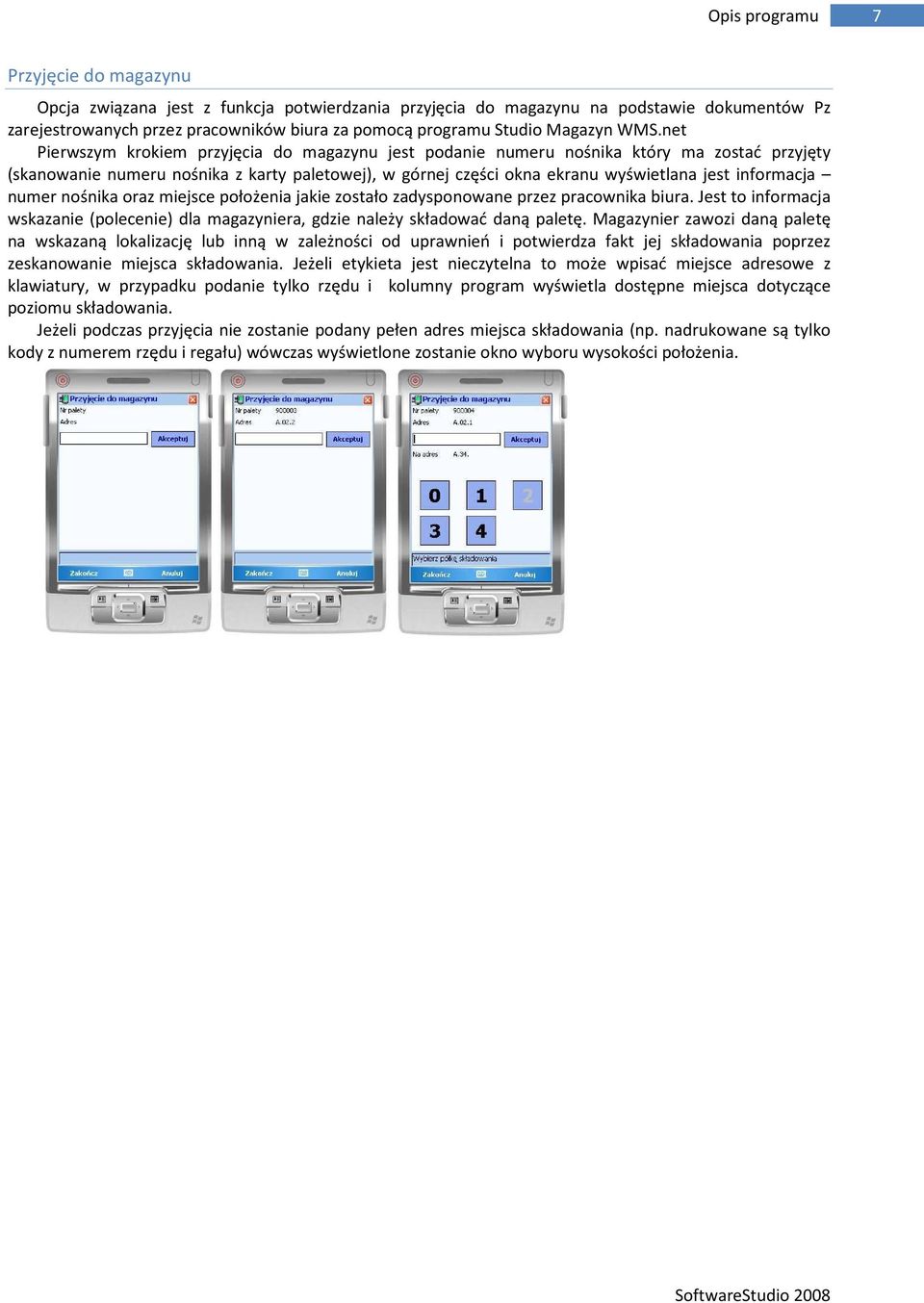

7 7 Przyjęcie do magazynu Opcja związana jest z funkcja potwierdzania przyjęcia do magazynu na podstawie dokumentów Pz zarejestrowanych przez pracowników biura za pomocą programu Studio Magazyn WMS.net Pierwszym krokiem przyjęcia do magazynu jest podanie numeru nośnika który ma zostać przyjęty (skanowanie numeru nośnika z karty paletowej), w górnej części okna ekranu wyświetlana jest informacja numer nośnika oraz miejsce położenia jakie zostało zadysponowane przez pracownika biura. Jest to informacja wskazanie (polecenie) dla magazyniera, gdzie należy składować daną paletę. Magazynier zawozi daną paletę na wskazaną lokalizację lub inną w zależności od uprawnień i potwierdza fakt jej składowania poprzez zeskanowanie miejsca składowania. Jeżeli etykieta jest nieczytelna to może wpisać miejsce adresowe z klawiatury, w przypadku podanie tylko rzędu i kolumny program wyświetla dostępne miejsca dotyczące poziomu składowania. Jeżeli podczas przyjęcia nie zostanie podany pełen adres miejsca składowania (np. nadrukowane są tylko kody z numerem rzędu i regału) wówczas wyświetlone zostanie okno wyboru wysokości położenia.

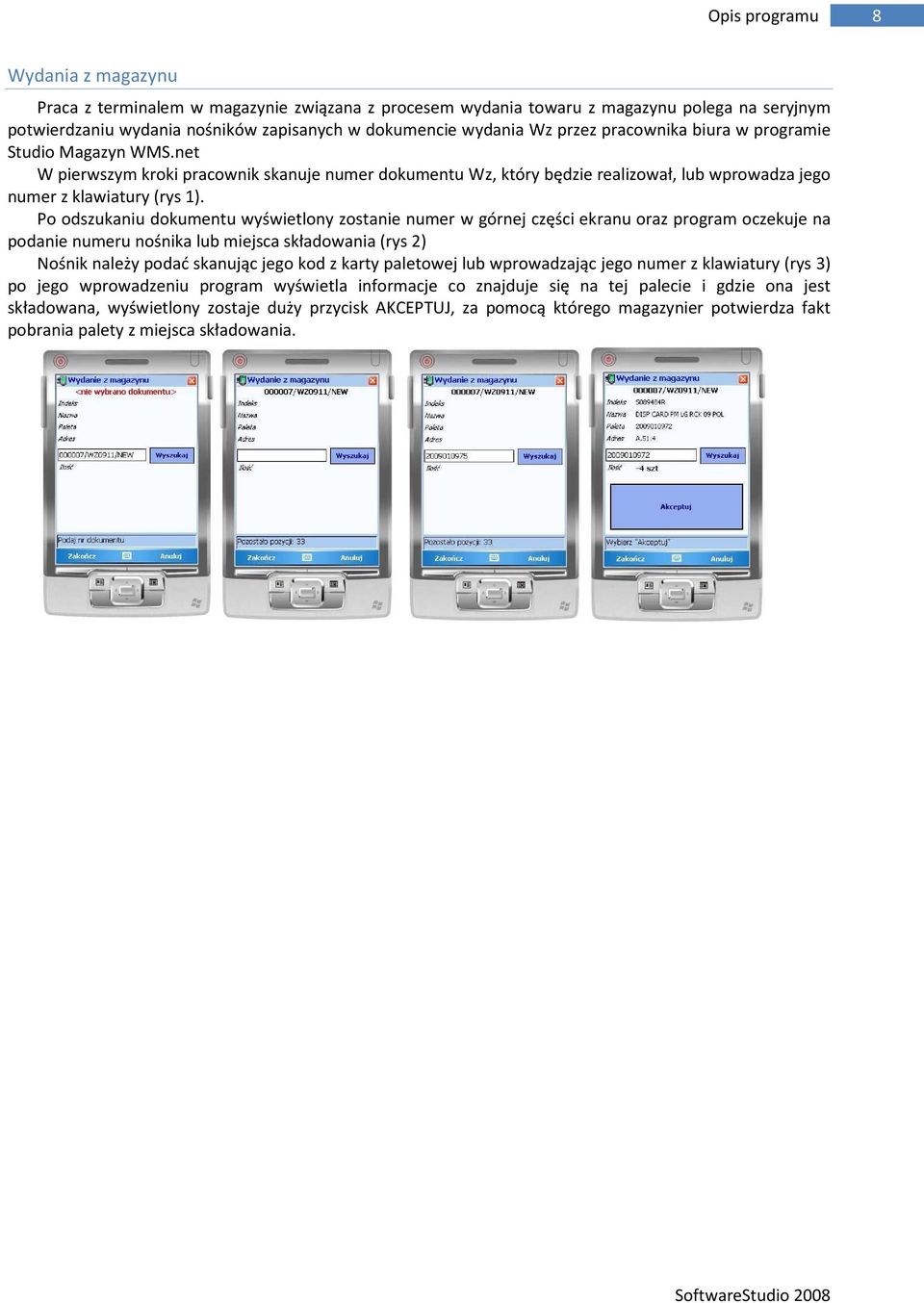

8 8 Wydania z magazynu Praca z terminalem w magazynie związana z procesem wydania towaru z magazynu polega na seryjnym potwierdzaniu wydania nośników zapisanych w dokumencie wydania Wz przez pracownika biura w programie Studio Magazyn WMS.net W pierwszym kroki pracownik skanuje numer dokumentu Wz, który będzie realizował, lub wprowadza jego numer z klawiatury (rys 1). Po odszukaniu dokumentu wyświetlony zostanie numer w górnej części ekranu oraz program oczekuje na podanie numeru nośnika lub miejsca składowania (rys 2) Nośnik należy podać skanując jego kod z karty paletowej lub wprowadzając jego numer z klawiatury (rys 3) po jego wprowadzeniu program wyświetla informacje co znajduje się na tej palecie i gdzie ona jest składowana, wyświetlony zostaje duży przycisk AKCEPTUJ, za pomocą którego magazynier potwierdza fakt pobrania palety z miejsca składowania.

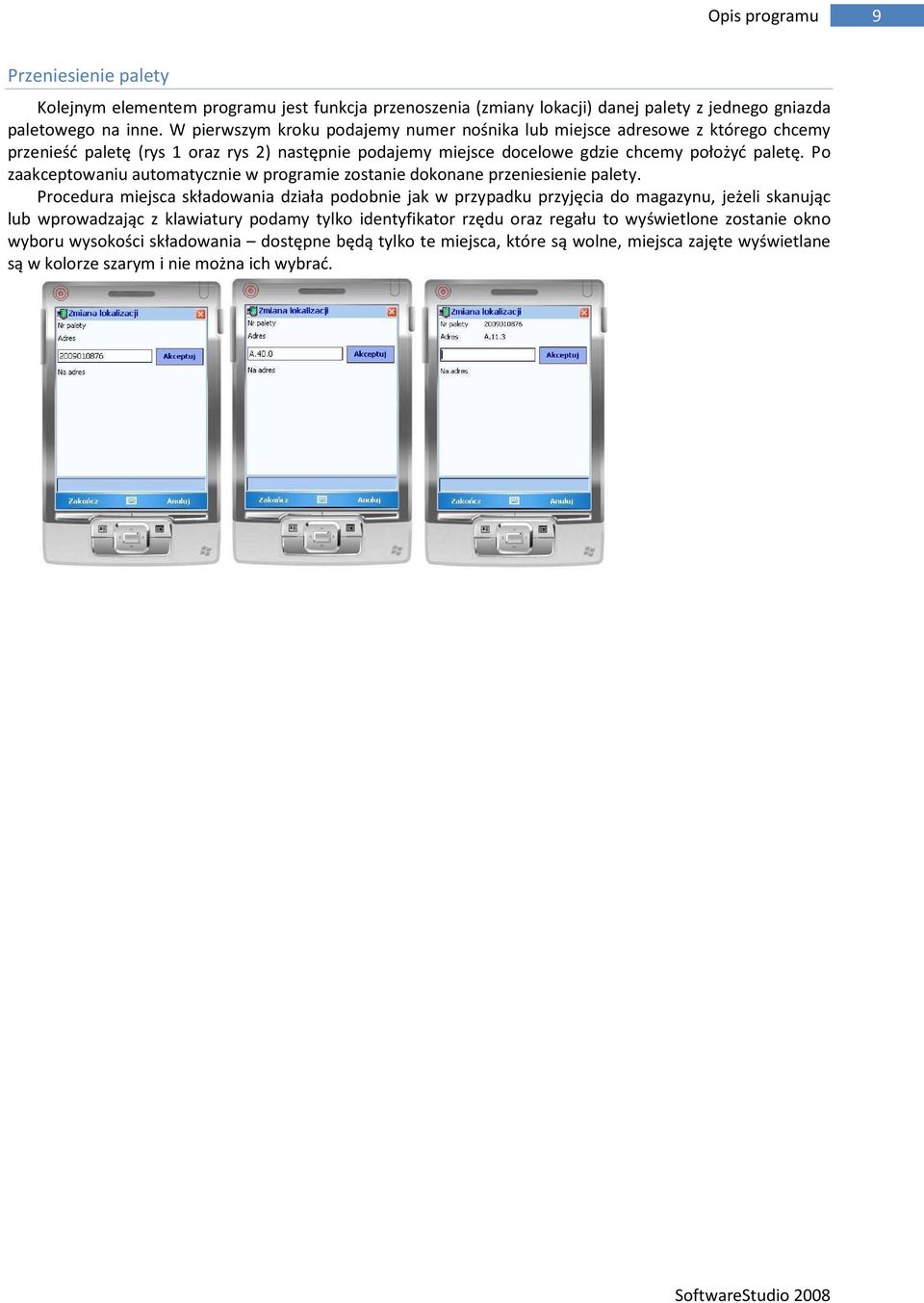

9 9 Przeniesienie palety Kolejnym elementem programu jest funkcja przenoszenia (zmiany lokacji) danej palety z jednego gniazda paletowego na inne. W pierwszym kroku podajemy numer nośnika lub miejsce adresowe z którego chcemy przenieść paletę (rys 1 oraz rys 2) następnie podajemy miejsce docelowe gdzie chcemy położyć paletę. Po zaakceptowaniu automatycznie w programie zostanie dokonane przeniesienie palety. Procedura miejsca składowania działa podobnie jak w przypadku przyjęcia do magazynu, jeżeli skanując lub wprowadzając z klawiatury podamy tylko identyfikator rzędu oraz regału to wyświetlone zostanie okno wyboru wysokości składowania dostępne będą tylko te miejsca, które są wolne, miejsca zajęte wyświetlane są w kolorze szarym i nie można ich wybrać.
