Karta charakterystyki online. IN40-D0303K IN4000 Standard BEZKONTAKTOWE WYŁĄCZNIKI BEZPIECZEŃSTWA

Transkrypt

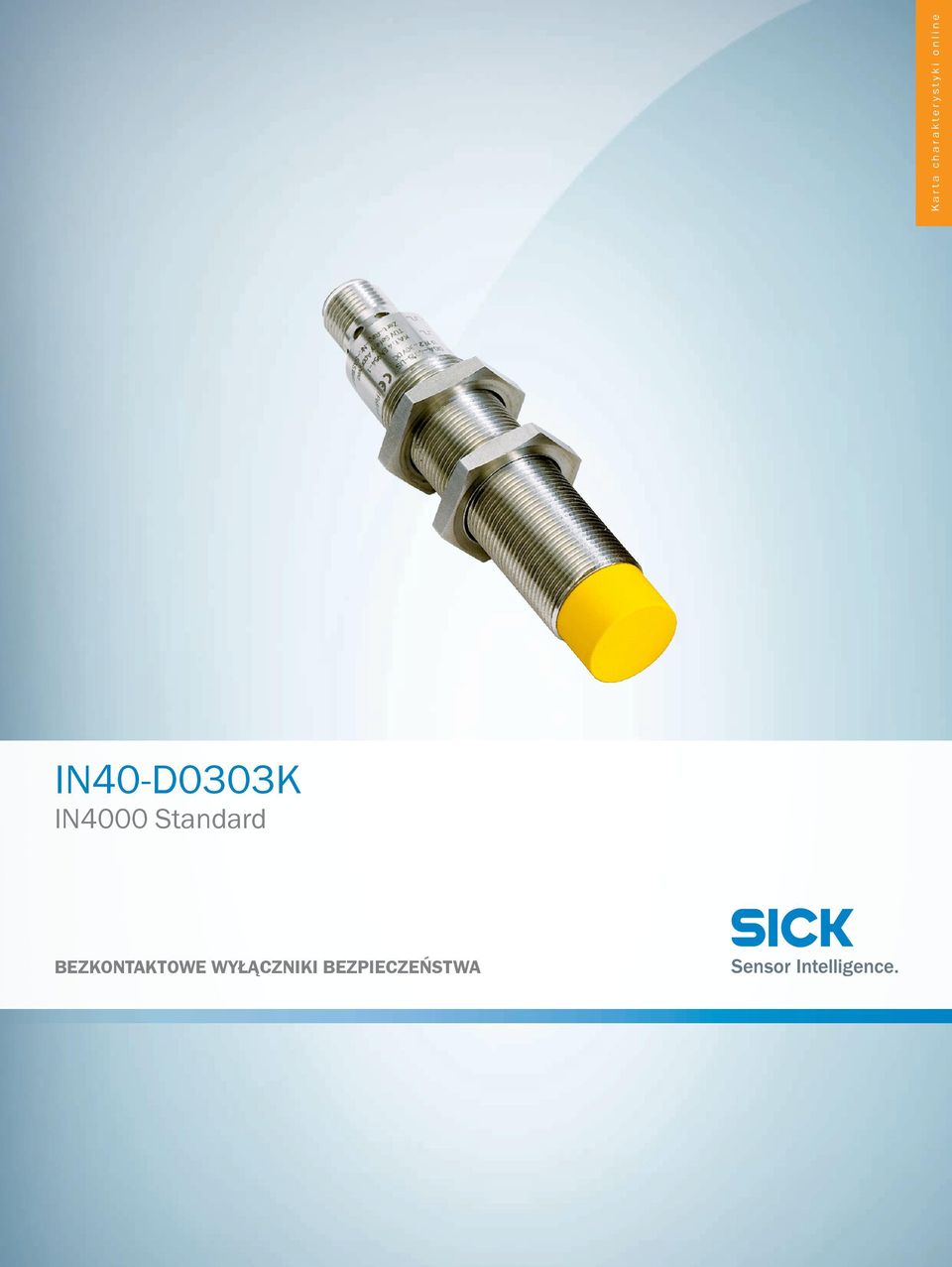

1 Karta charakterystyki online IN40-D0303K IN4000 Standard

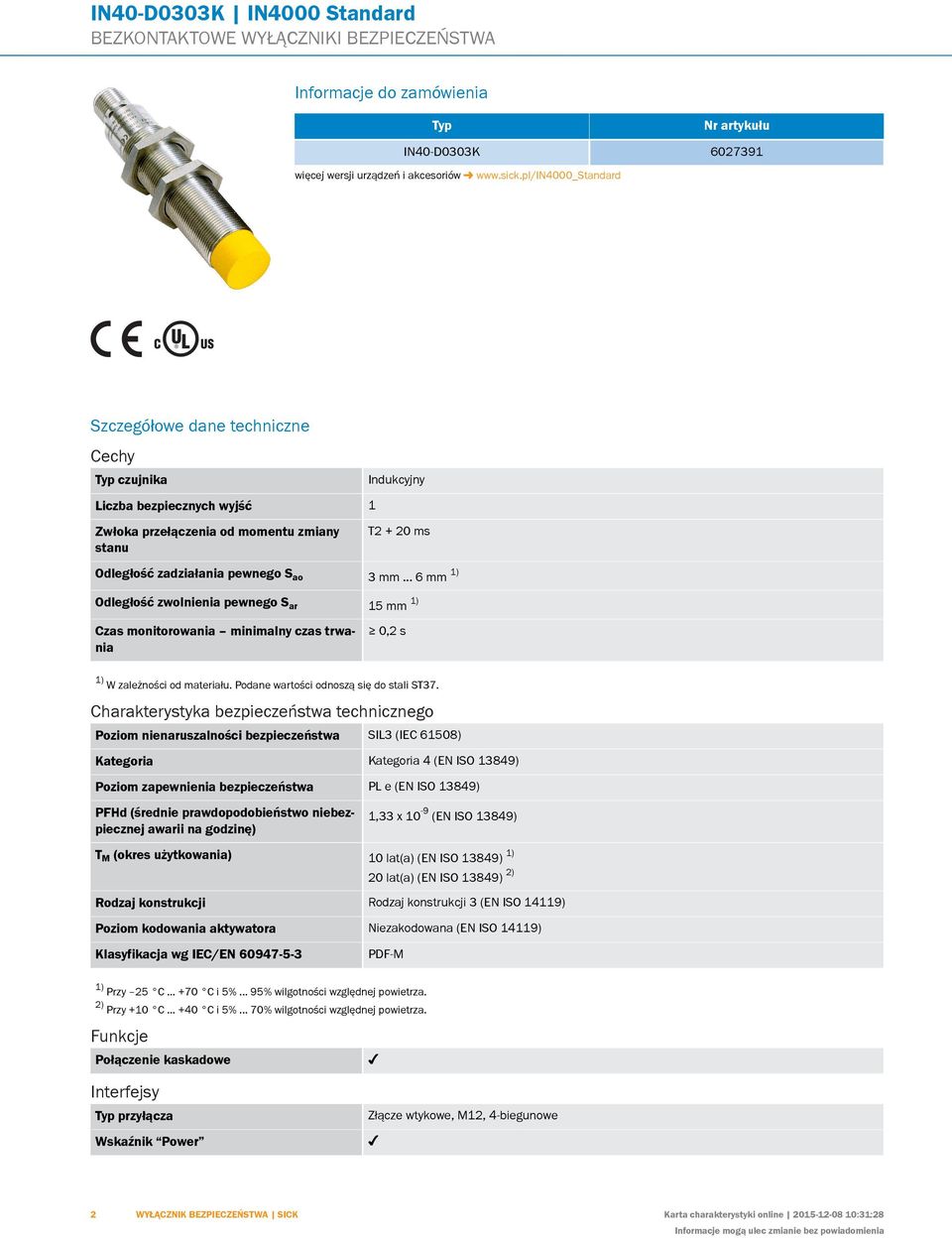

2 A B C D E F H I J K L M N O P Q R S T Szczegółowe dane techniczne Cechy Typ czujnika Liczba bezpiecznych wyjść 1 Zwłoka przełączenia od momentu zmiany stanu Informacje do zamówienia Typ więcej wersji urządzeń i akcesoriów Indukcyjny T ms Odległość zadziałania pewnego S ao 3 mm... 6 mm 1) Odległość zwolnienia pewnego S ar 15 mm 1) Czas monitorowania minimalny czas trwania 0,2 s 1) W zależności od materiału. Podane wartości odnoszą się do stali ST37. Charakterystyka bezpieczeństwa technicznego Poziom nienaruszalności bezpieczeństwa SIL3 (IEC 61508) Kategoria Kategoria 4 (EN ISO 13849) Poziom zapewnienia bezpieczeństwa PL e (EN ISO 13849) PFHd (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) Nr artykułu IN40-D0303K ,33 x 10-9 (EN ISO 13849) T M (okres użytkowania) 10 lat(a) (EN ISO 13849) 1) 20 lat(a) (EN ISO 13849) 2) Rodzaj konstrukcji Rodzaj konstrukcji 3 (EN ISO 14119) Poziom kodowania aktywatora Niezakodowana (EN ISO 14119) Klasyfikacja wg IEC/EN PDF-M 1) Przy 25 C C i 5%... 95% wilgotności względnej powietrza. 2) Przy +10 C C i 5%... 70% wilgotności względnej powietrza. Funkcje Połączenie kaskadowe Interfejsy Typ przyłącza Wskaźnik Power Złącze wtykowe, M12, 4-biegunowe 2 WYŁĄCZNIK BEZPIECZEŃSTWA SICK Karta charakterystyki online :31:28 Informacje mogą ulec zmianie bez powiadomienia

3 Wskaźnik Stan Dane elektryczne Klasa ochrony III (EN 50178) Napięcie zasilające U v Pobór prądu Rodzaj wyjścia 24 V DC (19,2 V DC V DC) 15 ma Wyjście półprzewodnikowe, impulsowe Dane mechaniczne Budowa Średnica obudowy Masa Materiał obudowy Rodzaj zabudowy Cylindryczny M18 0,06 kg V4A (obudowa), PBT (pokrywa) Nie w jednej płaszczyźnie Dane dotyczące otoczenia Stopień ochrony IP 69K (IEC 60529) Temperatura otoczenia pracy 25 C C Temperatura składowania 25 C C Odporność na drgania 10 Hz Hz, 1 mm (EN ) Odporność na wstrząsy 30 g, 11 ms (EN ) Rysunek wymiarowy (Wymiary w mm) M12 x (3.56) 79 (3.11) 55 (2.17) 10 (0.39) M18 x 1 LED 8 x (0.16) Zakres odpowiedzi :31:28 Karta charakterystyki online Informacje mogą ulec zmianie bez powiadomienia WYŁĄCZNIK BEZPIECZEŃSTWA SICK 3

4 A B C D E F Schemat elektryczny Przeznaczenie zacisków: czujnik L+ (BN) 2 TE (WH) 3 L (BU) 4 A (BK) V OUT GND IN safety controller H I J K L M N O P Q R S T 4 WYŁĄCZNIK BEZPIECZEŃSTWA SICK Karta charakterystyki online :31:28 Informacje mogą ulec zmianie bez powiadomienia
