1 INSTRUKCJA MONTAŻU Konstrukcji z Blach Falistych o Przekroju Otwartym MultiPlate MP200

2 Instrukcja montażu 1. Elementy składowe konstrukcji MP200 - arkusze blach ocynkowanych (i pomalowanych opcjonalnie) - elementy złączne: śruby i nakrętki - kotwy do wieńca wraz z nakrętkami (opcjonalnie) - zestaw montażowy (rys. 1) - rysunek montażowy (rys. 2) - instrukcja montażu - farba wysokocynkowa do napraw uszkodzeń montażowych powłoki cynkowej - zestaw naprawczy powłoki malarskiej (opcjonalnie) Podajnik Łom Farba wysokocynkowa Chwytak Przebijak Zestaw naprawczy do powłok malarskich (opcjonalnie) Rys. 1 Zestaw montażowy Rys. 2 Przykładowy rysunek montażowy

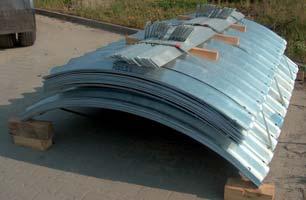

3 Konstrukcje o przekroju otwartym 2. Przygotowanie do montażu Arkusze blach dostarczane są na budowę w paczkach. Każda paczka zawiera maksymalnie kilkanaście arkuszy blach. Waga pojedynczej paczki nie przekracza 4 t. W transporcie znajduje się także paleta, na której umieszczone są elementy złączne, rysunek montażowy i zestaw montażowy (rys. 1). Paczki mogą być przewożone dowolnymi środkami transportu. Transport blach, ich załadunek i rozładunek musi być wykonany starannie, tak aby nie uszkodzić fabrycznej powłoki antykorozyjnej. Nie wolno uderzać blachami o twarde i ostre przedmioty oraz nie wolno ich ciągnąć po podłożu. Każdy typ blach (np. blachy typu A, B, C, itd.) jest trwale oznaczony (kolorem na krawędzi blachy) w sposób umożliwiający jego identyfikację na rysunku montażowym dostarczonym wraz z konstrukcją. Na budowie blachy należy składować na równym, utwardzonym podłożu. Paczki blach układać na przekładkach drewnianych zapewniając odstęp od podłoża, tak aby zapobiec uszkodzeniu powłok antykorozyjnych. Dopuszcza się układanie paczek blach jedna na drugiej. W takim przypadku liczba paczek nie powinna być większa niż dwie. Przed przystąpieniem do montażu zaleca się przeprowadzenie kontroli liczby dostarczonych elementów składowych konstrukcji. Sposób ich oznaczeń, liczba blach, śrub i nakrętek podana jest na rysunku montażowym w tabeli. 3. Sposób połączenia konstrukcji z fundamentem Połączenie konstrukcji MP200 z fundamentem realizuje się przez osadzenie konstrukcji w gnieździe wykonanym na górnej powierzchni fundamentu. Szerokość gniazda powinna wynosić cm, a głębokość cm. Istnieje możliwość wykonania gniazda z ceownika stalowego o minimalnych wymiarach 180x75x5 mm. Sposoby wykonania gniazda pokazano na rys. 3. Po zmontowaniu całej konstrukcji oraz dokręceniu śrub gniazdo należy wypełnić betonem. Rys. 3. Sposoby wykształtowania gniazda a) bez ceownika, b) z ceownikiem Przed przystąpieniem do montażu należy sprawdzić prawidłowość wykonania fundamentu w zakresie wytyczenia osi fundamentów i rzędnych posadowienia. Przygotowane do montażu fundamenty powinny być odebrane i zaakceptowane przez nadzór.

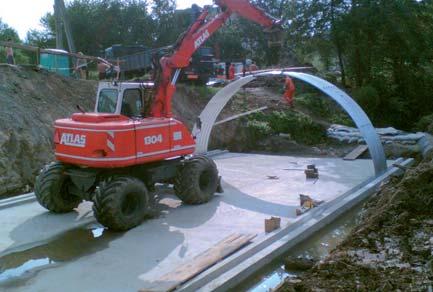

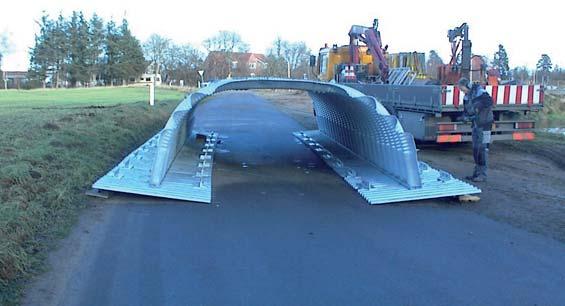

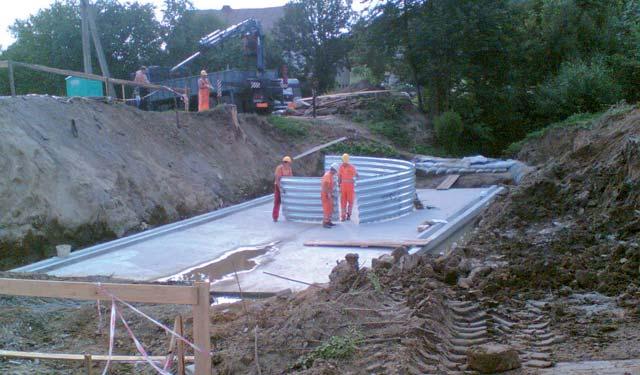

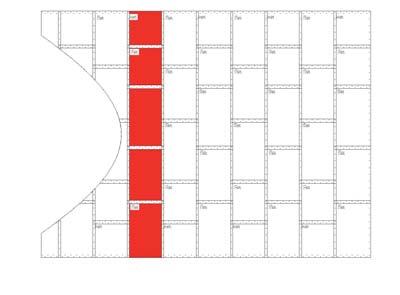

4 Instrukcja montażu Alternatywę stanowi fundament ze stalowych blach falistych ułożonych bezpośrednio na przygotowanym podłożu. Fundamenty ze stalowych blach falistych są łączone z konstrukcją MP200 za pomocą kątownika montażowego dostarczonego wraz z blachami. Rozwiązanie tego typu całkowicie wyklucza użycie betonu, a ponadto w znaczny sposób przyczynia się do redukcji kosztów oraz czasu budowy obiektu. 4. Zasady montażu Montaż należy rozpocząć od wykonania pierwszego pełnego półpierścienia (poza blachami skosów) w pozycji poziomej rys. 4, a następnie ustawić go w pozycji pionowej na przygotowanym fundamencie (patrz zdjęcia). Rys. 4. Rozpoczęcie montażu od pierwszego półpierścienia (zakreskowane pola) Po zmontowaniu pierwszego półpierścienia, montować do niego kolejne blachy pojedynczo rozpoczynając od dołu lub montować (prefabrykować) kolejne półpierścienie w pozycji poziomej, następnie ustawić do pionu i łączyć z wcześniej zmontowanymi półpierścieniami. Blachy skosów można zmontować w ostatnim etapie montażu. W przypadku wzmacniania istniejących obiektów, gdy nie ma możliwości pracy bezpośrednio pod obiektem, sposób montażu zależy od warunków na budowie. Istnieje kilka sposobów postępowania w takim przypadku: prefabrykacja całej konstrukcji w pobliżu miejsca wbudowania i wstawienie jej w miejsce docelowe, prefabrykacja konstrukcji w kilku odcinkach, wstawienie ich w miejsce docelowe i połączenie w całość, montaż konstrukcji przed istniejącym obiektem z równoczesnym wprowadzaniem jej pod wzmacniany obiekt.

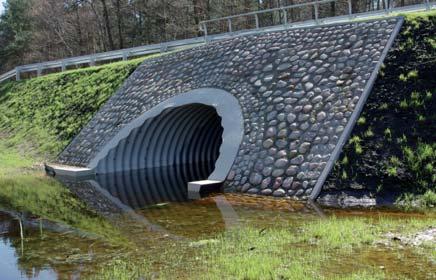

5 Konstrukcje o przekroju otwartym W dwóch pierwszych przypadkach należy zastosować pasy ściągające zamocowane u dołu konstrukcji, które podczas unoszenia zapewnią zachowanie nominalnej rozpiętości konstrukcji w osiach gniazd montażowych. Nakrętki śrub mogą być umiejscowione wewnątrz lub na zewnątrz konstrukcji. Ich lokalizacja nie ma wpływu na pracę konstrukcji. Ze względów praktycznych dobrze jest umieścić wszystkie nakrętki po stronie zewnętrznej (od strony zasypki). Po zmontowaniu konstrukcji należy wykonać naprawę uszkodzeń powłoki antykorozyjnej powstałych podczas transportu i montażu konstrukcji (pkt 10). 5. Wieniec usztywniający W przypadku, gdy dokumentacja projektowa przewiduje wykonanie żelbetowego wieńca usztywniającego wlot i wylot konstrukcji, wraz z konstrukcją dostarczane są kotwy stalowe umożliwiające połączenie konstrukcji z wieńcem. Kotwy należy zamontować do konstrukcji w przygotowanych przez producenta otworach. Wieniec żelbetowy należy wykonywać po wykonaniu zasypki z uwagi na możliwość spękania betonu w skutek pracy konstrukcji podczas wykonywania zasypki. Istnieje możliwość dostarczenia elementu stalowego stanowiącego szalunek tracony dla wykonania wieńca żelbetowego, co w znaczący sposób redukuje prace ciesielskie na budowie.

6 Instrukcja montażu 6. Sposób nakładania się blach Blachy należy nakładać na siebie zgodnie z rysunkiem poglądowym nr 5. W przepustach, z uwagi na kierunek przepływu wody, zaleca się, aby blachy układane były od wlotu do wylotu, w innych przypadkach kierunek montażu jest dowolny. Rys. 5 Kolejność nakładania się blach 7. Sprzęt ułatwiający montaż Wraz z konstrukcją dostarczany jest zestaw montażowy (rys. 1). Brygada montażowa powinna być dodatkowo wyposażona w następujący sprzęt: - żuraw, - zawiesia i pasy do zawieszania i przenoszenia blach, - zakrętarki mechaniczne, klucze ręczne, - drabiny, rusztowania, podnośnik, - pasy lub łańcuchy napinające, - młotki min. 3kg - konieczność nastawiania otworów przy użyciu przebijaków, W zależności od wielkości konstrukcji, warunków na budowie i przeznaczenia konstrukcji, rodzaj niezbędnego sprzętu i narzędzi można uzgodnić indywidualnie, kontaktując się z działem technicznym naszej firmy.

7 Konstrukcje o przekroju otwartym 8. Kontrola momentu dokręcenia śrub i kształtu konstrukcji Po zakończeniu montażu należy sprawdzić moment dokręcenia śrub. Wymagane momenty dokręcenia: min. 240 Nm dla konstrukcji o rozpiętości do 7m min. 360 Nm dla konstrukcji o rozpiętości powyżej 7m. Sprawdzenie prawidłowego dokręcenia śrub należy wykonać przy użyciu klucza dynamometrycznego. Kontroli poddaje się 5% ogólnej liczby śrub. Minimum 95% sprawdzanych śrub musi spełniać wymogi dotyczące wielkości momentu dokręcenia, a moment dokręcenia pozostałych śrub (maksymalnie 5% z badanej liczby) nie powinien być mniejszy niż 200 Nm. Kontrolę przeprowadza się na losowo wybranych śrubach, zlokalizowanych równomiernie wokół konstrukcji. Wykonawca robót zobowiązany jest do przedstawienia protokołu z kontroli wymiarów przekroju poprzecznego konstrukcji oraz sprawdzenia momentu dokręcenia śrub. Wykonujący montaż zobowiązany jest do kontroli wymiarów konstrukcji podczas jej wznoszenia. Podczas zasypywania konstrukcja będzie się wypiętrzać. Gdy zasypka osiągnie poziom klucza konstrukcji, proces wypiętrzania zakończy się. W trakcie wykonywania naziomu można zaobserwować proces odwrotny do wypiętrzania - konstrukcja będzie wracać do swoich nominalnych wymiarów. Proces ten należy kontrolować dokonując niezbędnych pomiarów tak, aby utrzymać wymiary przekroju poprzecznego w granicach tolerancji. W przypadku zbyt dużych wartości wypiętrzenia konstrukcji w kluczu, istnieje możliwość użycia balastu umieszczonego na konstrukcji w celu ograniczenia dalszych deformacji. W takich przypadkach należy skontaktować się z działem technicznym naszej firmy.
