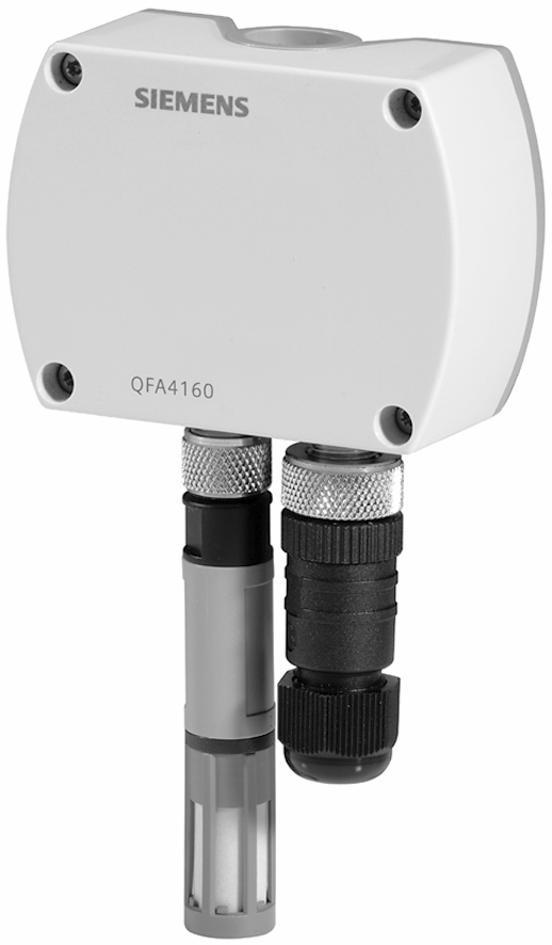

1 P P02 QFA4160 AQF4150 Symaro Czujniki pomieszczeniowe do pomiaru wilgotności względnej (wysoka dokładność) i temperatury z certyfikatem kalibracji QFA41 Napięcie zasilania 24 V AC / 13,5...3 DC Sygnał wyjściowy V DC / 4 20 ma wilgotności względnej i temperatury Bardzo wysoka dokładność pomiaru w całym zakresie pomiarowym Pojemnościowa metoda pomiaru wilgotności Kalibracja serwisowa Zastosowanie Czujniki QFA41 przeznaczone są do stosowania w instalacjach wentylacji i klimatyzacji wymagających: Bardzo wysokiej dokładności i niezawodności pomiaru wilgotności względnej i temperatury Regularnej kalibracji i regulacji czujnika Przykłady: Magazyny i fabryki artykułów papierowych, tekstylnych, farmaceutycznych, spożywczych, chemicznych, elektronicznych itp. Laboratoria Szpitale Pomieszczenia komputerowe Cieplarnie CE1N1859pl Siemens Building Technologies HVAC Products

2 Zestawienie typów Oznaczenie typu Zakres pomiaru temperatury QFA C, 0 70 C lub C QFA C, 0 70 C lub C Sygnał wyjściowy temperatury Zakres pomiaru wilgotności Sygnał wyjściowy wilgotności Napięcie zasilania Aktywny, V DC % Aktywny, V DC 24 V AC lub DC Aktywny, 4 20 ma % Aktywny, 4 20 ma DC Zamawianie i dostawa Przy zamawianiu należy podać nazwę i oznaczenie typu urządzenia, np.: Czujnik pomieszczeniowy QFA4160 Wtyczka podłączeniowa z gwintowanym łącznikiem nie są fabrycznie zmontowane. Urządzenia współpracujące Wszystkie systemy lub urządzenia, do których można podłączyć sygnał wyjściowy czujnika V DC lub 4 20 ma. Działanie Wilgotność względna Temperatura Czujnik dokonuje pomiaru temperatury wilgotności względnej za pomocą pojemnościowego elementu pomiarowego, którego pojemność elektryczna zmienia się w funkcji wilgotności względnej powietrza. Elektroniczny obwód pomiarowy przetwarza sygnał czujnika na wyjściowy sygnał ciągły V DC lub 4 20 ma, odpowiadający % wilgotności względnej Czujnik dokonuje pomiaru temperatury powietrza za pomocą elementu pomiarowego, którego rezystancja zmienia się w funkcji temperatury powietrza. Zmiana rezystancji przetwarzana jest na aktywny sygnał wyjściowy V DC lub 4 20 ma, odpowiadający zakresowi temperatury C, C lub C. Zakres pomiarowy jest wybierany. Wykres obciążenia jałowego Sygnał wyjściowy, zacisk I1 / I2 [Ω] Obciążenie jałowe Zakres niedozwolony! Zakres dozwolony 1859D02pl Napięcie zasilania [V DC] 2/6

3 Budowa Pomieszczeniowy czujnik QFA41 składa się z obudowy, obwodu drukowanego, zacisków podłączeniowych, trzpienia pomiarowego i okrągłego złącza podłączeniowego. W skład dwuczęściowej obudowy wchodzi podstawa oraz zdejmowana pokrywa (mocowana wkrętami). Obwód pomiarowy i element nastawczy umieszczone są na obwodzie drukowanym wewnątrz pokrywy, a zaciski podłączeniowe znajdują się w podstawie. Trzpień pomiarowy przykręcony jest do obudowy. Pomiędzy obudową i pokrywą umieszczona jest gumowa uszczelka spełniająca wymagania dla stopnia ochrony IP65. Element pomiarowy znajduje się na końcu trzpienia pomiarowego i jest zabezpieczony osłoną filtra. Kabel doprowadzany jest przez okrągłe złącze, składające się gniazda podłączeniowego z gwintem M12 i wtyczki z gwintowanym łącznikiem. Gniazdo zamocowane jest na obudowie czujnika i jest z nim elektrycznie połączone. Czujnik przeznaczony jest do montażu na ścianie. Element nastawczy Range Zakres pomiar. 123 Funkcja testowania U1 U2 I1 I2 10 V 20 ma 10 V 20 ma 0 V 0 V 4 ma 4 ma 1859Z03pl Element nastawczy umieszczony jest wewnątrz pokrywy. Składa się z 6-pinowego złącza oraz zwory. Element ten jest używany do wyboru wymaganego zakresu pomiarowego oraz do włączania funkcji testowania. Różne położenia zwory mają następujące znaczenie: Do wyboru aktywnego zakresu pomiarowego temperatury: Zwora w lewym położeniu (R1) = C, Zwora w środkowym położeniu (R2) = C (nastawa fabryczna) Zwora w prawym położeniu (R3) = C Do uaktywnienia funkcji testowania: Zwora w położeniu poziomym. Sygnał wyjściowy czujnika przyjmuje wartości zgodnie z tabelką Funkcja testowania". Awaria Certyfikat kalibracji W przypadku awarii czujnika temperatury, sygnał wyjściowy U2 (I2) przyjmuje wartość 0 V (4 ma) po upływie 60 sekund, a sygnał wilgotności na wyjściu U1 (I1) wzrasta do wartości 10 V (20 ma) W przypadku awarii czujnika wilgotności, sygnał wyjściowy U1 (I1) przyjmuje wartość 10 V (20 ma) po upływie 60 sekund, a sygnał wyjściowy temperatury pozostaje aktywny Przed dostarczeniem, czujnik i jego wymienna końcówka pomiarowa AQF4150 otrzymują numery seryjne, są rejestrowane i poddawane kalibracji. Certyfikat kalibracji dostarczany jest razem z czujnikiem. Wyposażenie dodatkowe Nazwa Końcówka pomiarowa (wymienna) Osłona filtra (część zamienna) Oznaczenie typu AQF4150 AQF3101 3/6

4 Wskazówki do projektowania Do zasilania czujnika wymagany jest transformator na niskie napięcie bezpieczne (SELV) z odseparowanymi uzwojeniami i przeznaczony do pracy ze 100 % obciążeniem. Przy doborze i elektrycznym zabezpieczaniu transformatora należy przestrzegać lokalnych przepisów dotyczących bezpieczeństwa. Przy doborze transformatora należy uwzględnić pobór mocy czujnika. Informacje dotyczące prawidłowego okablowania patrz karta katalogowa urządzenia, z którym czujnik jest stosowany. Przestrzegać dopuszczalnych długości przewodów. Prowadzenie i dobór kabli Przy układaniu kabli pamiętać, że im dłuższe są równolegle prowadzone kable i im mniejsza między nimi odległość, tym większe występują zakłócenia elektryczne. W środowiskach z zakłóceniami elektromagnetycznymi muszą być stosowane kable ekranowane. Do wtórnej strony zasilania i do linii sygnałowych wymagana jest skrętka. Wskazówki do montażu Lokalizacja Uwaga! Pozycja montażu Instrukcja montażu Na wewnętrznej ścianie (nie zewnętrznej!) klimatyzowanego pomieszczenia. Nie umieszczać czujnika we wnękach, w regałach, za kotarami, nad lub w pobliżu źródeł ciepła ani na ścianach, za którymi znajdują się kanały kominowe. Czujnik nie może być narażony na działanie promieniowania słonecznego. Czujnik powinien być zamontowany w użytkowanym pomieszczeniu na wysokości około 1,5 m nad podłogą i w odległości co najmniej 0,5 m od następnej ściany. Uszczelka pomiędzy obudową i pokrywą nie może być usuwana, w przeciwnym wypadku nie będzie zapewniony stopień ochrony IP65. Elementy pomiarowe czujnika są czułe na uderzenia i wstrząsy. Dlatego podczas montażu należy zachować szczególną ostrożność. Czujnik nie może być zamontowany z trzpieniem pomiarowym skierowanym w górę. Instrukcja montażu wydrukowana jest na opakowaniu. Wskazówki do uruchomienia Przed włączeniem zasilania sprawdzić okablowanie. W razie potrzeby, w czujniku ustawić wymagany zakres pomiarowy temperatury. Kalibracja serwisowa SBT HVAC Products zapewniana kalibrację serwisową czujników. Ponowna kalibracja powinna być powtarzana co 12 miesięcy w normalnych warunkach (tzn. w zakresie komfortu wilgotności i temperatury oraz przy poziomie zanieczyszczenia powietrza nie większym niż średnim). Usługi W skład serwisowej usługi kalibracji wchodzi: Wysłanie i wyfakturowanie nowej końcówki pomiarowej AQF4150 wraz z certyfikatem kalibracji Dostarczenie certyfikatu kalibracji końcówki zwróconej do SBT HVAC Products (tzn. starej), umożliwiając klientowi określenie czasu eksploatacji końcówki pomiarowej 4/6

5 Dane techniczne Zasilanie Długość kabli sygnałów pomiarowych Dane funkcjonalne czujnika wilgotności Dane funkcjonalne czujnika temperatury Stopień ochrony Połączenie elektryczne Warunki środowiskowe Materiały i kolory Standardy Waga Napięcie zasilania Częstotliwość Pobór mocy Maksymalna dopuszczalna długość kabla 24 V ±20 AC % lub 13,5...3 DC 50/60 Hz dla 24 V AC Zakres pomiarowy % r.h. Dokładność pomiaru przy 23 C i % r.h. ±2 % Zależność temperaturowa Stała czasowa 1 VA patrz karta katalogowa współpracującego urządzenia 0,05 % r.h./ C ok. 20 s w ruchomym powietrzu Sygnał wyjściowy, liniowy (zacisk U1) V DC % r.h., maks. ±1 ma Sygnał wyjściowy, liniowy (zacisk I1) Obciążenie jałowe 4 20 ma % r. h. patrz Działanie Zakres pomiarowy C (R2 = nastawa fabryczna), C (R1), C (R3) Element pomiarowy Pt 1000 klasa B wg DIN EN Dokładność pomiaru w zakresie C C Stała czasowa ±0,6 K ±0,8 K ok. 20 s w ruchomym powietrzu Sygnał wyjściowy, liniowy (zacisk U2) DC V / / C maks. ±1 ma Sygnał wyjściowy, liniowy (zacisk I2) Obciążenie jałowe Obudowa IP65 wg IEC 529 Klasa bezpieczeństwa III wg EN Wtyczka z gwintowanym łącznikiem Zaciski śrubowe Przepust kablowy Praca Warunki klimatyczne Temperatura (obudowa z elektroniką) Wilgotność Warunki mechaniczne Transport Warunki klimatyczne Temperatura Wilgotność Warunki mechaniczne Podstawa Pokrywa Trzpień pomiarowy Osłona filtra Okrągłe złącze podłączeniowe Wtyczka z gwintowanym łącznikiem Oprawa styków i obudowa Radełkowana złączka i styki Gniazdo podłączeniowe Oprawa styków Obudowa i styki Czujnik (w całości) Opakowanie ma / / C patrz Działanie Lumberg RSC 4/9 maks. 0,75 mm mm wg IEC klasa 4K C % r.h. (z kondensacją) klasa 3M2 wg IEC klasa 2K C <95 % r.h. klasa 2M2 poliwęglan, RAL 7001 (srebrno-szary) poliwęglan, RAL 7035 (jasno-szary) poliwęglan, RAL 7001 (srebrno-szary) poliwęglan, RAL 7001 (srebrno-szary) Lumberg RSC 4/9 PA, czarny CuZn, niklowany Lumberg RKFM 4/0.5 M TPU CuZn, niklowany nie zawiera silikonu karton Bezpieczeństwo wyrobu Automatyczne regulatory elektryczne do użytku domowego i podobnego EN Zgodność elektromagnetyczna Emisja zakłóceń Odporność na zakłócenia Zgodność Dyrektywa EMC Zgodność Australijska norma EMC Standard emisji zakłóceń radiowych EN EN /336/EEC Zgodność UL 873 Z opakowaniem Akt o komunikacji radiowej 1992 AS / NZS ,196 kg 5/6

6 Zaciski podłączeniowe QFA4160 G (R1 = C / R2 = C / (r.h.) R3 = C) G0 U1 U2 1859G01 G0 (3) U1 (2) G (4) U2 (1) 1883G02 Widok z przodu: Założony łącznik, zdjęta oprawka QFA4171 G1 (r.h.) I1 G2 (R1 = C / R2 = C / R3 = C) I2 1859G03 I1 (3) G2 (2) G1 (4) I2 (1) 1859G04 Widok z przodu: Założony łącznik, zdjęta oprawka G, G0 Napięcie zasilania 24 AC V (SELV) lub 13,5...3 DC G1, G2 Napięcie zasilania 13,5...3 DC U1 Sygnał wyjściowy V DC wilgotności względnej % U2 Sygnał wyjściowy V DC temperatury dla zakresu C / 0 70 C / C I1 Sygnał wyjściowy 4 20 ma wilgotności względnej % I2 Sygnał wyjściowy 4 20 ma temperatury dla zakresu C / 0 70 C / C Wymiary , M Otwory montażowe AQF ,5 ø 15 14,5 Wymiary w mm 6/ Siemens Building Technologies
