3 Spis treści SPIS TREŚCI Wprowadzenie 4 Kod identyfikacyjny 5 Zakres produktów 6 Funkcje 10 Przekroje 18 Montaż 20 Numeracja części 24 Osiągi 32 Krzywe parametrów pracy i dane techniczne 34 Akcesoria 77 Dokumentacja 85 Lowara ecocirc XL i XLplus Katalog techniczny 3

4 Wprowadzenie ecocirc XL - ecocirc XLplus Cyrkulatory wysokiej wydajności do przemysłowych instalacji ogrzewania z elektronicznym komutatorem i trwałym magnesem. OPIS PRODUKTU Pompy cyrkulacyjne ecocirc XL i ecocirc XLplus zostały zaprojektowane do zastosowania w instalacjach: wody gorącej klimatyzacji i chłodzenia domowych instalacji wody gorącej. Pompy także nadają się do: Instalacji solarnych Instalacji geotermalnych. ZAKRES PARAMETRÓW PRACY Przepływ: do 70 m 3 /h w przypadku modeli pojedynczych oraz do 135 m 3 /h w przypadku modeli podwójnych Wysokość podnoszenia: do 12 m Maks. pobór energii: 1510 [W] Temperatura cieczy w obiegu: -10 C do +110 C Temperatura otoczenia podczas pracy: 0 do +40 C Maks. ciśnienie robocze: 10 bar (PN 10). CHARAKTERYSTYKA Sterowanie ciśnieniem proporcjonalnym Sterowanie ciśnieniem stałym Stała prędkość Tryb pracy nocnej Sterowanie stałą temperaturą (dotyczy tylko ecocirc XLplus) Sterowanie temperaturą różnicową (dotyczy tylko ecocirc XLplus) Dodatkowe tryby pracy modeli podwójnych w tym praca równoległa i naprzemienna (dotyczy tylko ecocirc XLplus) Zabezpieczenie przed pracą na sucho Oczyszczanie powietrza Wtyczka do silnika 100 W Odczytywanie i zadawanie nastaw pompy za pomocą cyfrowego wyświetlacza oraz interfejsu z przyciskami Izolacja obudowy pomp pojedynczych do instalacji ogrzewania Zintegrowany protokół komunikacji (Modbus i BacNet) modeli ecocirc XL plus. KORZYŚCI Niski pobór energii. Zgodność modelu ecocirc XL i ecocirc XLplus z dyrektywą ErP. Łatwa konfiguracja parametrów pracy Przyjazny dla użytkownika interfejs z wyświetlaczem cyfrowym Panel sterowania z przyciskami umożliwiającymi zmianę statusu cyrkulatora Wyświetlanie statusu pracy Wyświetlanie komunikatów i alarmów Wyświetlanie historii błędów i rejestru pracy (dotyczy tylko ecocirc XLplus) Wykrywanie pracy na sucho Funkcje kilku pomp Zewnętrzne sterowanie i monitorowanie (dotyczy tylko ecocirc XLplus) Moduł do komunikacji bezprzewodowej (dotyczy tylko ecocirc XL- plus). 4 Lowara ecocirc XL i XLplus Katalog techniczny

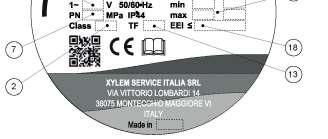

5 Kod identyfikacyjny KOD IDENTYFIKACYJNY Typ kołnierza F = z kołnierzem puste' = gwintowany Maks wysokość podnoszenia w m x 10 Średnica nominalna portu Typ pompy: puste' = model pojedyczny D = model podwójny B = brąz (do domowych instalacji wody gorącej) Z modułem komunikacji Nazwa serii PRZYKŁAD: ecocirc XLplus D F Wysokiej wydajności sterowany elektronicznie cyrkulator ecocirc XL plus z modułem komunikacji, w wersji podwójnej, o średnicy nominalnej portu 40, maks. wysokość podnoszenia 10 m, z kołnierzem TABLICZKA ZNAMIONOWA POMPY LEGENDA 2 Klasa izolacji 6 Częstotliwość 7 Maks. ciśnienie robocze 8 Pobór energii 9 Typ pompy 11 Jednostka pompy / numer pompy 12 Klasa ochrony 13 Max. temperatura cieczy w obiegu (EN ) 15 Zakres napięcia znamionowego 16 Numer seryjny (dzień + numer kolejny) 18 Indeks EEI Lowara ecocirc XL i XLplus Katalog techniczny 5

6 Zakres produktów ecocirc XL Pompa jedno-głowicowa Odległość między portami (mm) Przyłącze gwintowane Przyłącze PN 6/10 PN 6 PN 10 Przyłącze elektryczne Zintegrowany moduł komunikacji ecocirc XL (B) 180 G 1 1/2 - Rp 1 wtyczka bez protokołu komunikacyjnego ecocirc XL (B) 180 G 1 1/2 - Rp 1 wtyczka bez protokołu komunikacyjnego ecocirc XL G 1 1/2 - Rp 1 zaciski bez protokołu komunikacyjnego ecocirc XL G 1 1/2 - Rp 1 zaciski bez protokołu komunikacyjnego ecocirc XL (B) 180 G 2 - Rp 1 1/4 wtyczka bez protokołu komunikacyjnego ecocirc XL (B) 180 G 2 - Rp 1 1/4 wtyczka bez protokołu komunikacyjnego ecocirc XL (B) 180 G 2 Rp 1 1/4 zaciski bez protokołu komunikacyjnego ecocirc XL (B) 180 G 2 - Rp 1 1/4 zaciski bez protokołu komunikacyjnego Przyłącze kołnierzowe Odległość między Przyłącze Zintegrowany moduł Pompa jedno-głowicowa Przyłącze PN 6/10 PN 6 PN 10 portami elektryczne komunikacji (mm) ecocirc XL F 220 DN 32 zaciski bez protokołu komunikacyjnego ecocirc XL F 220 DN 32 zaciski bez protokołu komunikacyjnego ecocirc XL F (B) 220 DN 32 zaciski bez protokołu komunikacyjnego ecocirc XL F 220 DN 40 zaciski bez protokołu komunikacyjnego ecocirc XL F 220 DN 40 zaciski bez protokołu komunikacyjnego ecocirc XL F (B) 250 DN 40 zaciski bez protokołu komunikacyjnego ecocirc XL F 250 DN 40 zaciski bez protokołu komunikacyjnego ecocirc XL F 250 DN 40 zaciski bez protokołu komunikacyjnego ecocirc XL F (B) 240 DN 50 zaciski bez protokołu komunikacyjnego ecocirc XL F 280 DN 50 zaciski bez protokołu komunikacyjnego ecocirc XL F (B) 280 DN 50 zaciski bez protokołu komunikacyjnego ecocirc XL F 280 DN 50 zaciski bez protokołu komunikacyjnego ecocirc XL F 280 DN 50 zaciski bez protokołu komunikacyjnego ecocirc XL F (B) 340 DN 65 zaciski bez protokołu komunikacyjnego ecocirc XL F (B) 340 DN 65 zaciski bez protokołu komunikacyjnego ecocirc XL F 340 DN 65 zaciski bez protokołu komunikacyjnego ecocirc XL F 340 DN 65 zaciski bez protokołu komunikacyjnego ecocirc XL F 360 DN 80 zaciski bez protokołu komunikacyjnego ecocirc XL F 360 DN 80 zaciski bez protokołu komunikacyjnego ecocirc XL F 360 DN 100 zaciski bez protokołu komunikacyjnego ecocirc XL F 360 DN 100 zaciski bez protokołu komunikacyjnego Pompa jedno-głowicowa Odległość między portami (mm) Przyłącze gwintowane Przyłącze PN 6/10 PN 6 PN 10 Przyłącze elektryczne Zintegrowany moduł komunikacji ecocirc XL D G 2 - Rp 1 1/4 zaciski bez protokołu komunikacyjnego ecocirc XL D G 2 - Rp 1 1/4 zaciski bez protokołu komunikacyjnego 6 Lowara ecocirc XL i XLplus Katalog techniczny

7 Zakres produktów Przyłącze kołnierzowe Odległość Pompa podwójna między Przyłącze Zintegrowany moduł Przyłącze PN 6/10 PN 6 PN 10 portami elektryczne komunikacji (mm) ecocirc XL D F 220 DN 32 zaciski bez protokołu komunikacyjnego ecocirc XL D F 220 DN 32 zaciski bez protokołu komunikacyjnego ecocirc XL D F 220 DN 32 zaciski bez protokołu komunikacyjnego ecocirc XL D F 220 DN 40 zaciski bez protokołu komunikacyjnego ecocirc XL D F 220 DN 40 zaciski bez protokołu komunikacyjnego ecocirc XL D F 250 DN 40 zaciski bez protokołu komunikacyjnego ecocirc XL D F 250 DN 40 zaciski bez protokołu komunikacyjnego ecocirc XL D F 250 DN 40 zaciski bez protokołu komunikacyjnego ecocirc XL D F 240 DN 50 zaciski bez protokołu komunikacyjnego ecocirc XL D F 280 DN 50 zaciski bez protokołu komunikacyjnego ecocirc XL D F 340 DN 65 zaciski bez protokołu komunikacyjnego ecocirc XL D F 340 DN 65 zaciski bez protokołu komunikacyjnego ecocirc XL D F 360 DN 80 zaciski bez protokołu komunikacyjnego ecocirc XL D F 360 DN 80 zaciski bez protokołu komunikacyjnego ecocirc-modelli-en_e_sc Lowara ecocirc XL i XLplus Katalog techniczny 7

8 Zakres produktów ecocirc XLplus Pompa jedno-głowicowa Odległość między portami (mm) Przyłącze gwintowane Przyłącze PN 6/10 PN 6 PN 10 Przyłącze elektryczne Zintegrowany moduł komunikacji Bezprzewodowy ** ecocirc XLplus (B) 180 G 1 1/2 - Rp 1 wtyczka Modbus ecocirc XLplus (B) 180 G 1 1/2 - Rp 1 wtyczka Modbus ecocirc XLplus G 1 1/2 - Rp 1 zaciski Modbus & BACnet ecocirc XLplus G 1 1/2 - Rp 1 zaciski Modbus & BACnet ecocirc XLplus (B) 180 G 2 - Rp1 1/4 wtyczka Modbus ecocirc XLplus (B) 180 G 2 - Rp1 1/4 wtyczka Modbus ecocirc XLplus (B) 180 G 2 - Rp1 1/4 zaciski Modbus & BACnet ecocirc XLplus (B) 180 G 2 - Rp1 1/4 zaciski Modbus & BACnet Pompa jedno-głowicowa Odległość między portami (mm) Przyłącze kołnierzowe Przyłącze PN 6/10 PN 6 PN 10 Przyłącze elektryczne Zintegrowany moduł komunikacji Bezprzewodowy ** ecocirc XLplus F 220 DN 32 zaciski Modbus & BACnet ecocirc XLplus F 220 DN 32 zaciski Modbus & BACnet ecocirc XLplus F (B) 220 DN 32 zaciski Modbus & BACnet ecocirc XLplus F 220 DN 40 zaciski Modbus & BACnet ecocirc XLplus F 220 DN 40 zaciski Modbus & BACnet ecocirc XLplus F (B) 250 DN 40 zaciski Modbus & BACnet ecocirc XLplus F (B) 250 DN 40 zaciski Modbus & BACnet ecocirc XLplus F (B) 250 DN 40 zaciski Modbus & BACnet ecocirc XLplus F (B) 240 DN 50 zaciski Modbus & BACnet ecocirc XLplus F 280 DN 50 zaciski Modbus & BACnet ecocirc XLplus F (B) 280 DN 50 zaciski Modbus & BACnet ecocirc XLplus F (B) 280 DN 50 zaciski Modbus & BACnet ecocirc XLplus F (B) 280 DN 50 zaciski Modbus & BACnet ecocirc XLplus F (B) 340 DN 65 zaciski Modbus & BACnet ecocirc XLplus F (B) 340 DN 65 zaciski Modbus & BACnet ecocirc XLplus F (B) 340 DN 65 zaciski Modbus & BACnet ecocirc XLplus F (B) 340 DN 65 zaciski Modbus & BACnet ecocirc XLplus F 360 DN 80 zaciski Modbus & BACnet ecocirc XLplus F 360 DN 80 zaciski Modbus & BACnet ecocirc XLplus F 360 DN 100 zaciski Modbus & BACnet ecocirc XLplus F 360 DN 100 zaciski Modbus & BACnet Pompa dwu-głowicowa Odległość między portami (mm) Przyłącze gwintowane Przyłącze PN 6/10 PN 6 PN 10 Przyłącze elektryczne Zintegrowany moduł komunikacji Bezprzewodowy * ecocirc XLplus D G 2 - Rp1 1/4 zaciski Modbus & BACnet ecocirc XLplus D G 2 - Rp1 1/4 zaciski Modbus & BACnet Pompa dwu-głowicowa Odległość między portami (mm) Przyłącze kołnierzowe Przyłącze PN 6/10 PN 6 PN 10 Przyłącze elektryczne Zintegrowany moduł komunikacji Bezprzewodowy ** ecocirc XLplus D F 220 DN 32 zaciski Modbus & BACnet ecocirc XLplus D F 220 DN 32 zaciski Modbus & BACnet ecocirc XLplus D F 220 DN 32 zaciski Modbus & BACnet ecocirc XLplus F 220 DN 40 zaciski Modbus & BACnet ecocirc XLplus F 220 DN 40 zaciski Modbus & BACnet ecocirc XLplus F 250 DN 40 zaciski Modbus & BACnet ecocirc XLplus F 250 DN 40 zaciski Modbus & BACnet ecocirc XLplus F 250 DN 40 zaciski Modbus & BACnet 8 Lowara ecocirc XL i XLplus Katalog techniczny

9 Zakres produktów ecocirc XLplus F (B) 240 DN 50 zaciski Modbus & BACnet ecocirc XLplus F (B) 280 DN 50 zaciski Modbus & BACnet ecocirc XLplus F 340 DN 65 zaciski Modbus & BACnet ecocirc XLplus F 340 DN 65 zaciski Modbus & BACnet ecocirc XLplus F 360 DN 80 zaciski Modbus & BACnet ecocirc XLplus F 360 DN 80 zaciski Modbus & BACnet (**) Dostępne, jako akcesoria. ecocircxlplus-modelli-en_e_sc Lowara ecocirc XL i XLplus Katalog techniczny 9

10 Funkcje TRYBY STEROWANIA Prędkość stała Tryb nocny Tryby sterowania wg temperatury Sterowanie P-T T Sterowanie stałą temperaturą T Sterowanie temperaturą różnicową Dodatkowe tryby sterowania zespołem kilku pomp Praca naprzemienna Praca awaryjna Praca równoległa Wskazania i nastawy na pompie Nastawy pompy Panel sterowania i wyświetlacz Komunikacja Start - Stop zewnętrzny (wejście cyfrowe) Przekaźnik sygnału (wyjście cyfrowe) Wejście analogowe 0-10V Wejście analogowe 4-20Ma dla zewnętrznego czujnika ciśnienia różnicowego Sensor temperatury (ecocirc XLplus) Komunikacja BUS (ecocirc XLplus) Komunikacja bezprzewodowa (ecocirc XLplus) En-Rev_D 10 Lowara ecocirc XL i XLplus Katalog techniczny

11 Funkcje TRYBY STEROWANIA Możliwe są 3 różne tryby pracy ecocirc XL i XLplus: ciśnienie stałe, ciśnienie proporcjonalne oraz prędkość stała. Dodatkowa funkcja trybu nocnego może być aktywowana w połączeniu z tymi 3 trybami. Pompa została fabrycznia zaprogramowana do pracy przy stałym ciśnieniu bez trybu nocnego. Nastawy zostały skonfigurowane fabrycznie i mogą być one użyte do wielu instalacji. Hset Prędkość stała Sterowanie prędkością stałą max Nastawa prędkości min Pompa utrzymuje stałe ciśnienie niezależnie od przepływu. Pożądaną wysokość podnoszenia pompy można zadać za pomocą interfejsu użytkownika. Tryb pracy ze stałym ciśnieniem jest zalecany do instalacji o małych lub stałych stratach ciśnienia. Hset Hset Ciśnienie proporcjonalne Ciśnienie pompy nieustannie wzrasta/maleje w zależności od przepływu. Maksymalną wysokość podnoszenia pompy można zadać za pomocą interfejsu użytkownika. Tryb pracy przy ciśnieniu proporcjonalnym jest zalecany do instalacji o dużych stratach ciśnienia w przewodach dystrybucyjnych. Pompa pracuje przy stałej prędkości niezależnie od przepływu. Prędkość pompy można zadać za pomocą interfejsu użytkownika. Prędkość stała jest duża w przypadku pętli pierwotnej lub kotła w hydronicznej instalacji pierwotnej/wtórnej. Tryb pracy nocnej Taki tryb pracy zmniejsza pobór energii przez pompę do minimum, gdy wyłączona jest instalacja ogrzewania. Algorytm wykrywa właściwe warunki pracy i automatycznie reguluje prędkość pompy. Pierwotna nastawa pompy jest przywracana podczas ponownego uruchomienia. Tryb pracy nocnej można aktywować z: Ciśnieniem proporcjonalnym Ciśnieniem stałym Prędkością stałą Tryb pracy nocnej nie jest możliwy w instalacjach chłodzących. Warunkiem koniecznym do załączenia tego trybu jest, aby: Pompa zainstalowana była na przewodzie zasilania; Warunek do pracy w trybie nocnym będzie wykrywany bardziej niezawodnie, gdy zadano wyższy poziom sterowania do zmiany temperatury na zasilaniu. Lowara ecocirc XL i XLplus Katalog techniczny 11

12 Funkcje TRYBY STEROWANIA WEDŁUG TEMPERATURY W przypadku modelu ecocirc XLplus możliwe są 3 dodatkowe tryby pracy zależnie od temperatury medium w obiegu. Konfiguracja trybu sterowania a także sensora zewnętrznego temperatury, wymagana do sterowania T, jest możliwa wyłącznie za pomocą komunikacji BUS lub bezprzewodowej za pomocą podłączonego urządzenia zewnętrznego. P - T Sterowanie Funkcja ta zapewnia zmianę nastawy nominalnego ciśnienia różnicowego w zależności od temperatury medium w obiegu. Temperatura jest sterowana za pomocą wbudowanego sensora temperatury lub za pomocą dodatkowego sensora temperatury (typ KTY82). T Sterowanie stałą temperaturą Tryb ten zapewnia zmianę prędkości pompy, aby utrzymać stałą temperaturę medium w obiegu. Temperatura jest sterowana za pomocą wbudowanego sensora temperatury lub za pomocą dodatkowego sensora temperatury (typ KTY82). Nadaje się on do instalacji ogrzewania o niezmiennej charakterystyce, np. do domowych instalacji wody gorącej. T Sterowanie temperaturą różnicową Tryb zapewnia zmianę prędkości pompy, aby utrzymać stałą temperaturę różnicową medium w obiegu. Funkcja ta wymaga dodatkowego zewnętrznego sensora temperatury (typu KTY82), zapewniającego wraz z wbudowanym sensorem sterowanie temperaturą różnicową wody w instalacji. DODATKOWE TRYBY PRACY ZESPOŁU KILKU POMP Model ecocirc XLplus może zostać skonfigurowany do pracy z inną pompą w wersji podwójnej. Nastawa pompy podwójnej jest już skonfigurowana domyślnie dla pomp bliźniaczych, ale może być użyta w dwiema pojedynczymi pompami, jeżeli są one połączone ze sobą poprzez pory RS485; w drugim przypadku, obie pompy muszą być tego samego modelu, a po połączenu należy ustalić, które jest pompą główną (master), a która pomocniczą (slave). systemu zarządzania budynkiem BMS poprzez port RS485, konieczne będzie zainstalowanie opcjonalnego modułu RS485. Umożliwi to użycie drugiego portu (musi to zostać zrobione na pompie głównej). Model ecocirc XLplus w wersji podwójnej nadaje się do różnych trybów pracy. Tryb awaryjny Tryb ten zapewnia pracę jedynie pompy głównej (master), natomiast druga pompa (slave) uruchamia się w przypadku awarii pompy głównej. Pompa awaryjna uruchamia się automatycznie raz dziennie na kilka minut w celu zapobiegnięcia blokadzie rotora z powodu długotrwałej przerwy w pracy. W przypadku awarii pompy głównej, pompa pomocnicza uruchamia się niezwłocznie, z tymi samymi nastawami i parametrami, co pompa główna. Praca naprzemienna Tryb ten zapewnia pracę tylko jednej pompy w danym momencie. Czas pracy każdej pompy jest przełączany co 24 h, dzięki czemu zapewnione jest równomierne obciążenie obu pomp. W przypadku awarii pracującej pompy uruchomiana jest natychmiast druga pompa. Praca równoległa W trybie tym praca obu pomp odbywa się jednocześnie przy takiej samej zadanej nastawie. Pompa główna określa pracę całej instalacji i może ona zapewnić optymalne parametry pracy. Aby zagwarantować wymaganą sprawność przy minimalnym zużyciu energii pompa główna będzie uruchamiać lub zatrzymywać drugą pompę w zależności od wymaganej wysokości podnoszenia oraz przepływu. W przypadku modeli podwójnych ecocirc XLplus, istnieje możliwość, że w niektórych sytuacjach tryb ten będzie generować nieoptymalną pracę cyrkulatora, zmieniając stale prędkość obu silników oraz generując hałas z zaworu klapowego, znajdującego się w obudowie pompy. W takieh sytuacji, można wybrać opcję wymuszonej pracy równoległej, aby zapewnić, że pompy działają w tą samą nastawą w sposób stabilny. Jeżeli do komunikacji pomiędzy pompami będą użyte porty komunikacjne, a pompa jest już podłączona do urządzenia zewnętrznego, tj. 12 Lowara ecocirc XL i XLplus Katalog techniczny

13 Funkcje NASTAWY POMPY Programowanie pompy Nastawy pompy można zmienić za pomocą: Interfejsu użytkownika Komunikacji BUS (dotyczy tylko ecocirc XLplus) Komunikacji bezprzewodowej (dotyczy tylko ecocirc XLplus). Panel sterowania i wyświetlacz Model ecocirc XL i ecocirc XLplus posiada 3 lub 4 cyfrowy wyświetlacz z intuicyjnym i przyjaznym dla użytkownika interfejsem. Na panelu sterowania znajdują się 4 czytelne przyciski i zapewnia on szybki i łatwy dostęp do pompy i danych w miejscu pracy. Ref. Funkcja Opis 1 Przycisk trybu sterowania Cykliczna zmiana trybu pracy 2 Diody trybu sterowania Prędkość stała - Tryb pracy nocnej 3 Przycisk parametru Zmiana jednostki pomiaru 4 Dioda parametr 5 Przyciski nastaw 6 Wyświetlacz cyfrowy Jednostki pomiaru: - Pobór energii (W) - Przepływ (m 3 /h - gpm) - Wysokość podnoszenia (m - ft) - Prędkość (rpm) Naciśnięcie i przytrzymanie wciśniętego przycisku przez dłużej niż 1 sek. powoduje zmianę jednostki na: - Przepływ: m 3 /h <--> gpm - Wysokość podnoszenia: m <--> ft Aby zmienić nastawę: - Naciśnij jeden z przycisków programowania: aktualnie wyświetlana nastawa zacznie migać. - Zmień wartość nastawy za pomocą przycisku. - Poczekaj 3 sekundy aż nowa nastawa zostanie zapisana i aktywowana: miganie nastawy zostanie wyłączone. 7 Dioda zasilania Podświetlona dioda sygnalizuje załączone zasilanie 8 Dioda statusu/błędu 9 Dioda sterowania zdalnego - Zielona: prawidłowa praca pompy - Pomarańczowa: alarm dotyczący nieprawidłowości - Czerwona: awaria pompy - Wył.: zdalna komunikacja wyłączona - Wł: zdalna komunikacja włączona En-Rev_B Lowara ecocirc XL i XLplus Katalog techniczny 13

14 Funkcje KOMUNIKACJA W przypadku modelu ecocirc XL i ecocirc XLplus możliwa jest komunikacja poprzez: Uruchomienie/zatrzymanie z zewnątrz (wejście cyfrowe) Przekaźnik sygnału (wyjście cyfrowe) Wejście analogowe 0-10 V Wejście analogowe 4-20 ma Komunikację BUS (dotyczy tylko ecocirc XLplus) Bezprzewodowo (dotyczy tylko ecocirc XLplus). Uruchomienie/zatrzymanie z zewnątrz (wejście cyfrowe) Pompa może zostać uruchomiona lub zatrzymana za pomocą zewnętrznego bezpotencjałowego stylu lub przekaźnika. Jednostka pompy jest zapewniana domyślnie za pomocą zwartego wejścia cyfrowego. Przekaźnik sygnału (wyjście cyfrowe) Pompa jest wyposażona z przekaźnik bezpotencjałowy braku sygnału. W przypadku awarii aktywowany będzie przekaźnik oraz podświetlona na wyświetlaczu czerwona dioda statusu i wyświetlony zostanie kod błędu. Wejście analogowe (0-10V) Pompa posiada wbudowane wejście analogowe 0-10 V. Jeśli wykryte zostanie napięciu na wejściu, pompa zostanie przełączona automatycznie do pracy w trybie sterowania stałą prędkością oraz rozpocznie pracę zgodnie z poniższym wykresem: Prędkość [rpm] maks Nastawa min Vset Wejście analogowe (4-20mA) Vin[V] Pompa może być wyposażona w zewnętrzny sensor ciśnienia różnicowego 4-20mA, który ma na celu zapewnienie większej precyzji zadawanych trybów pracy sterowania ciśnieniem. Komunikacja BUS W przypadku modelu ecocirc XLplus możliwa jest komunikacja zdalna za pomocą wbudowanego portu RS485 oraz protokołu: Modbus RTU Bacnet MSTP (niedostępne dla ecocirc XL oraz XLplus 25-40(N), 25-60(N), 32-40(N), 32-60(N)). Cyrkulator został fabrycznie zaprogramowany do komunikacji za pomocą protokołu Modbus. Taka komunikacja umożliwia: Połączenie między dwoma pompami w celu zapewnienia podwójnej pracy; Połączenie między pompą a BMS (Systemem automatyki budynkowej); Połączenie między pompą a urządzeniem zewnętrznym (komputerem PC lub laptopem). Możliwe jest także wykorzystanie takiej komunikacji w celu: odczytywania parametrów pracy odczytywania komunikatów ostrzegawczych i alarmów zadawania trybu sterowania zadawania nastaw zadawania trybu sterowania wg temperatury zapewnienia dostępu do wszystkich parametrów, których konfiguracja jest niemożliwa za pomocą interfejsu użytkownika. Aby zapewnić połączenie z zewnętrznym BMS lub zewnętrznym urządzeniem w przypadku standardowej komunikacji BUS i jednoczesnej pracy dwóch pompy (w przypadku pompy podwójnej), można pompę wyposażyć w dodatkową opcjonalną komunikację BUS. Komunikacja bezprzewodowa Model ecocirc XLplus został zaprojektowany do komunikacji bezprzewodowej za pomocą dodatkowego modułu komunikacji Wireless umożliwiającego obsługę używając Smartfona lub tabletu. Komunikacja bezprzewodowa umożliwia odczytywanie oraz zadawanie statusu pompy. Możliwe jest także wykorzystanie takiej komunikacji w celu: odczytywania parametrów pracy odczytywania komunikatów ostrzegawczych i alarmów zadawania trybu sterowania zadawania nastaw zadawania trybu sterowania wg temperatury zapewnienia dostępu do wszystkich parametrów, których konfiguracja jest niemożliwa za pomocą interfejsu użytkownika. 14 Lowara ecocirc XL i XLplus Katalog techniczny

15 Funkcje WARUNKI PRACY Parametry wody Zalecenia ogólne: Woda w instalacji ogrzewania: zgodna z VDI 2035 Woda zawierająca glikol: mieszanina wody/glikolu do 50%. Warunki otoczenia Urządzenie podczas transportu powinno być ustawione w pozycji pionowej zgodnie z oznakowaniem na opakowaniu. Produkt można transportować w temperaturze otoczenia od -40 C do 70 C przy wilgotności maks. 95%, pod warunkiem zabezpieczenia przed pyłem, źródłami wysokiej temperatury i uszkodzeniami mechanicznymi. Produkt należy przechowywać w temperaturze otoczenia od -25 C do 55 C i wilgotności maks. 95%. Ciecze w obiegu Pompa jest przeznaczona do cieczy i mediów rzadkich, czystych, nieagresywnych i niewybuchowych, niezawierających substancji ściernych, stałych lub włóknistych, toksycznych lub żrących, cieczy pitnych innych niż woda lub cieczy niekompatybilnych z surowcem, z jakiego wykonano pompę. Pompa jest elektronicznie zabezpieczona przez przeciążeniami; z tego powodu, użycie wody i glikolu w układzie może zmniejszyć sprawność cyrkulatora, zgodnie z procentową zawartością glikolu oraz temperaturą cieczy. Minimalne ciśnienie na wejściu portu ssawnego Wartości podane w tabeli dotyczą ciśnienia na wlocie powyżej ciśnienia atmosferycznego. Średnica nominalna Temperatura cieczy 25 C Temperatura cieczy 95 C Temperatura cieczy 110 C Rp 1 0,2 bar 1 bar 1,6 bar Rp 1 1/4 0,2 bar 1 bar 1,6 bar DN 32 0,3 bar 1,1 bar 1,7 bar DN 40 0,3 bar 1,1 bar 1,7 bar DN 50 0,3 bar 1,1 bar 1,7 bar DN 65 0,5 bar 1,3 bar 1,9 bar DN 80 0,5 bar 1,3 bar 1,9 bar DN 100 0,5 bar 1,3 bar 1,9 bar UWAGA: Nie należy zadawać ciśnienia niższego niż podane wartości, gdyż może to spowodować kawitację i uszkodzenie pompy. Ciśnienie na wlocie wraz z ciśnieniem pompy przy zamkniętym zaworze powinno być niższe niż dopuszczalne ciśnienie maksymalne w instalacji. En-Rev A Lowara ecocirc XL i XLplus Katalog techniczny 15

16 Funkcje DANE ELEKTRYCZNE Typ pompy ecocirc XL ecocirc Xlplus Napięcie znamionowe 1 x 230 V +/- 10% Częstotliwość 50/60 Hz Stopień ochrony IP IP 44 Klasa izolacji Wejście cyfrowe Wyjście cyfrowe Wejście analogowe Protokół komunikacji Bus Prąd upływowy ECM (Kompatybilność elektromagnetyczna) Klasa 155 (F) Zewnętrzne potencjalnie bezstykowe Obciążenie styków: 5 V, 10 ma Vmax < 250 VAC Imax < 2 A 0-10 V 4-20 ma Modbus RTU BACnet MS/TP (niedostępne dla ecocirc XL oraz XLplus (N), (N), (N) and (N)). < 3,5 ma EN : A1: A2:2011, EN : A1: A2:2008, EN : A1: A2:2009, EN :2008, :2004+A1:2012. En-Rev B 16 Lowara ecocirc XL i XLplus Katalog techniczny

17 Funkcje KONSTRUKCJA Pompa to wysokiej wydajności cyrkulator z mokrym rotorem: wszystkie obracające się elementy są zanurzone w pompowanej cieczy, która chłodzi silnik i smaruje łożyska. Wysokosprawny silnik posiada magnes trwały i jest napędzany przez elektroniczny napęd, zintegrowany z cyrkulatorem. ecocirc XL oraz ecocirc XLplus posiadają wirnik kulisty w przypadku modeli 25-40, 25-60, 32-40, 32-60: taka budowa cyrkulatorów zapobiega blokowaniu się rortora oraz/lub uszkodzeniom łozyska, spowodowanym obecnością zanieczyszczeń w wodzie. Funkcja automatycznego odpowietrzania umożliwia idealne napełnienie wodą w strefie rotora, tak aby uniknąć suchobiegu. Funkcja ta może zostać zastosowana przez użytkownika zawsze wtedy, kiedy uzna on to za konieczne. Pozostałe modele typoszeregu ecocirc XL oraz ecocirc XL-plus mają silniki elektryczne z rotorem typu cylindrycznego. Pompa posiada wbudowane zabezpieczenie przed niewystarczającym smarowaniem z funkcją automatycznego odpowietrzania w fazie rozruchu (która może zostać użyta w dowolnym momencie, kiedy będzie to konieczne) oraz wykrywanie suchobiegu. Ponadto, cyrkulator jest zabezpieczony przed potencjalnym zablokowaniem rotora, związanym z obecnością cząstek stałych w pompowanym medium dzięki systemowi wewnętrznych filtrów. W przypadku okresów przestoju, automatyczna funkcja zapobiegająca zablokowaniu obraca rotorem przez kilka minut dziennie. Charakterystyka pompy: Sterownik zabudowany w szafce sterowania Interfejs użytkownika na szafce sterowania Korpus pompy żeliwny lub z brązu Wersja dwu-głowicowa Zabezpieczenie zewnętrzne silnika nie jest wymagane Pompy jednogłowicowe do instalacji grzewczych są dostarczane z izolacją obudowy. Przyłącza pompy Gwintowane przyłącze przewodów zgodne z ISO 228-1, wymiary kołnierzy zgodne z EN Zabezpieczenie powierzchni zewnętrznej W standardzie pompy do instalacji ogrzewania wykonane są z żeliwa G250. Powłoka zewnętrzna (wykonana metodą kataforezy) w kolorze czarnym. Lowara ecocirc XL i XLplus Katalog techniczny 17

18 Przekroje RYSUNEK PRZEKROJOWY (model 25-40, 25-60, 32-40, 32-60) SPIS MATERAŁÓW Nr Nazwa Materiał 1 Podkładka łożyska Technopolimer Norma odniesienia Europa 2 Łożysko sferyczne Tlenek aluminium 3 Tabliczka na obudowie Stal nierdzewna EN Obudowa silnika Aluminium 5 O-ring EPDM 6 Korpus pompy Żeliwo EN 1561-GJL-250 (JL1040) Stal nierdzewna EN Wirnik PPO 8 Pierścień Stal nierdzewna 9 Obudowa rotora Stal nierdzewna EN Wał Stal nierdzewna EN Szafka sterowania Poliwęglan XL 1-en_b_tm 18 Lowara ecocirc XL i XLplus Katalog techniczny

19 Przekroje RYSUNEK PRZEKROJOWY SPIS MATERIAŁÓW Nr Nazwa Materiał 1 Tuleja łożyska Karbon, impregnowany żywicą Norma odniesienia Europa 2 Łożysko wzdłużne Tlenek aluminium 3 Płyta łożyska Stal nierdzewna EN Obudowa silnika Aluminium 5 O-ring EPDM 6 Korpus pompy Żeliwo EN 1561-GJL-250 (JL1040) Brąz CuSn10-C-GS 7 Wirnik PPS 8 Pierścień Stal nierdzewna EN Obudowa rotora Stal nierdzewna EN Wał Stal nierdzewna EN Szafka sterowania Poliwęglan XL2-en_a_tm Lowara ecocirc XL i XLplus Katalog techniczny 19

20 Montaż MONTAŻ ecocirc XL jest przeznaczony do instalacji wewnętrznych. Pompa musi być zainstalowana w pozycji poziomej, podobnie jak rurociąg. Strzałka na obudowie pompy wskazuje kierunek przepływu przez pompę. Główicę pompy można obrócić, tak aby ułatwić dostęp do interfejsu. Rury i zawory muszą być odpowiednio zwymiarowane. Rurociągi nie mogą przenosić żadnych obciążeń na kołnierze pomp. Jeśli jest to możliwe, należy zamontować osłony izolacyjne, dostarczane w komplecie z urządzeniem. Nie wolno izolować obudowy silnika, gdyż komponenty elektroniczne mogą ulec przegrzaniu, co spowoduje automatyczne wyłączenie pompy. Aby zapewnić odpowiednie chłodzenie głowicy pompy, należy umieścić cyrkulator w taki sposób, aby zapewnić wystarczające chłodzenie. Temperatura powietrza nie może przekraczać + 40 C (+ 104 F). Osłony izolacyjne muszą być stosowane jedynie w aplikacjach obejmujących cyrkulację gorącej wody z temperaturą cieczy powyżej + 20 C (+ 68 F). Osłony izolacyjne nie są w stanie zamknąć obudowy pompy w sposób szczelnie dyfuzyjny. Jeżeli zostanie zamontowana izolacja dyfuzyjne szczelna, obudowa pompy nie może być izolowana powyżej kołnierza silnika. Otwór drenażowy musi pozostać drożny, tak aby mógł pełnić swoją funkcję. uziemienie). Wszystkie przewody muszą być odporne na temperaturę do +85 C (+185 F). Przewody należy umieścić w taki sposób, aby nie dotykały on obudowy silnika lub rurociągu. Parametry napięcia i prądu sieci są zgodne z danymi na tabliczce umieszczonej na pompie. Przed dokonaniem dalszych podłączeń elektrycznych należy połączyć przewód do instalacji uziemiającej. Wszystkie urządzenia elektryczne muszą być uziemione. Dotyczy to także pompy i powiązanych urządzeń. Linia zasilająca jest wyposażona w: Przełącznik różnicowy wysokiej czułości (30 ma) [wyłącznik różnicowo-prądowy RCD] odpowiedni do zwarć doziemnych prądu z DC lub pulsacyjnym DC (zalecany jest wyłącznik RCD typu B). Odłącznik sieci z przerwą stykową min. 3 mm. Liczba włączeń / wyłączeń pompy musi wynosić mniej niż 3/h i w każdym przypadku mniej niż 20/24h. w przypadku częstych uruchomień/zatrzymań wymaganych przez instalację, zalecane jest zastosowanie specjalnego zewnętrznego wejścia start / stop. Żyły podłączone do zacisków zasilających i przekaźnika sygnalizacji błędu (NO, C) muszą być oddzielone od innych za pomocą wzmocnionej izolacji. Należy sprawdzić, czy spełnione są następujące wymagania dla panelu sterowania: Parametry panelu muszą być zgodne z parametrami pompy. Niewłaściwa kombinacja może nie gwarantować ochrony urządzenia. Panel musi zabezpieczać pompę przed zwarciem. W celu ochrony można zastosować bezpiecznik zwłoczny lub wyłącznik (sugerowany jest typ C). Pompa posiada wybudowane zabezpieczenia przeciwprzeciążeniowe i termiczne, nie jest wymagana dodatkowa ochrona przed przeciążeniem. INSTALACJA ELEKTRYCZNA Należy postępować zgodnie z lokalnie obowiązującymi przepisami, które uchylają wymagania wymienione poniżej. Kontrola przyłącza elektrycznego Należy sprawdzić, czy spełnione są następujące wymagania dla przyłączy elektrycznych: Przewody elektryczne zabezpieczone przed wysoką temperaturą, wibracjami i wzajemnym kontaktem. Stosowane są przewody 3-żyłowe ( Lowara ecocirc XL i XLplus Katalog techniczny

21 Montaż ecocirc XL - XLplus Modele z wtyczką Zasilanie: 1 x 230V ±10%, 50/60Hz Należy postępować zgodnie z poniższą procedurą: 1. Otworzyć pokrywę złącza i wsunąć kabel do dławika kabla 2. Docisnąć sprężynę styku 3. Podłączyć kabel zgodnie ze schematem instalacji 4. Ustawić równo dwie części złącza 5. Złączyć i wcisnąć jedną część złącza w drugą 6. Zamknąć złącze i ostrożnie dokręcić do dławika kabla * CLICK * * CLICK * Lowara ecocirc XL i XLplus Katalog techniczny 21

22 Montaż ecocirc XL - XLplus Modele ze standardową listwą zaciskową Zasilanie: 1 x 230V ±10%, 50/60Hz Aby wykonać podłączenie należy: 1. Wykręcić śruby i otworzyć pokrywę listy zaciskowej 2. Wsunąć przewód w dławik kabla M20 3. Podłączyć kabel zgodnie ze schematem instalacji 22 Lowara ecocirc XL i XLplus Katalog techniczny

23 Montaż ecocirc XL XLplus Przyłącza wejść-wyjść Polaryzacja przyciski zacisków uniemożliwiają niewłaściwe podpięcie. Dla modeli do 100W należy skorzystać z poniższej grafiki. Dla wszystkich pozostałych modeli należy skorzystać z grafiki na poprzedniej stronie. Funkcja Para zacisków Styk znamionowy Zewnętrzne start/stop Sterownik zapewnia 5 V DC na tych zaciskach: napięcie zewnętrzne nie jest konieczne! 0-10V zew. analogowe wejście Sygnał błędu Maks. 250V przy 2A (obciążenie impedancyjne) 4-20mA wejście sensora ciśnienia Sensor temperatury zewn. Kimunikacja bus (standard) Komunikacja bus (opcja) Sterownik pracuje z sensorem temperatury KTY83 (1KΩ przy 25 C) TIA/EIA RS485 TIA/EIA RS485 Opcja komun. bezprzewodowej / moduł RS485 En-Rev A Lowara ecocirc XL i XLplus Katalog techniczny 23

24 Numeracja części ecocirc XL Pompa jedno-głowicowa Odległość między portami (mm) Przyłącze gwintowane Żeliwo Brąz Przyłącze PN 6/10 PN 6 PN 10 PN 6/10 ecocirc XL (N) 180 G 1 1/2 - Rp ecocirc XL (N) 180 G 1 1/2 - Rp ecocirc XL G 1 1/2 - Rp 1 E503010AA ecocirc XL G 1 1/2 - Rp 1 E503020AA ecocirc XL (N) 180 G 2 - Rp 1 ¼ ecocirc XL (N) 180 G 2 - Rp 1 ¼ ecocirc XL (B) 180 G 2 Rp 1 ¼ E503030AA E503600AA ecocirc XL (B) 180 G 2 - Rp 1 ¼ E503040AA E503610AA Pompa jedno-głowicowa Odległość między portami (mm) Przyłącze kołnierzowe Żeliwo Brąz Przyłącze PN 6/10 PN 6 PN 10 PN 6/10 ecocirc XL F 220 DN 32 E503050AA ecocirc XL F 220 DN 32 E503060AA ecocirc XL F (B) 220 DN 32 E503070AA E503620AA ecocirc XL F 220 DN 40 E501130AA ecocirc XL F 220 DN 40 E501140AA ecocirc XL F (B) 250 DN 40 E503100AA E503630AA ecocirc XL F 250 DN 40 E501010AA ecocirc XL F 250 DN 40 E501020AA ecocirc XL F (B) 240 DN 50 E501160AA E503640AA ecocirc XL F 280 DN 50 E501150AA ecocirc XL F (B) 280 DN 50 E503130AA E503650AA ecocirc XL F 280 DN 50 E501030AA ecocirc XL F 280 DN 50 E501040AA ecocirc XL F (B) 340 DN 65 E503140AA E503660AA ecocirc XL F (B) 340 DN 65 E503150AA E503670AA ecocirc XL F 340 DN 65 E501050AA ecocirc XL F 340 DN 65 E501060AA ecocirc XL F 360 DN 80 E503170AA ecocirc XL F 360 DN 80 E503160AA ecocirc XL F 360 DN 100 E503180AA ecocirc XL F 360 DN 100 E503190AA Pompa dwu-głowicowa Odległość między portami (mm) Przyłącze gwintowane Żeliwo Przyłącze PN 6/10 PN 6 PN 10 ecocirc XL D G 2 - Rp 1 1/4 E502010AA ecocirc XL D G 2 - Rp 1 1/4 E502020AA 24 Lowara ecocirc XL i XLplus Katalog techniczny

25 Numeracja części Pompa dwu-głowicowa Odległość między portami (mm) Przyłącze kołnierzowe Żeliwo Przyłącze PN 6/10 PN 6 PN 10 ecocirc XL D F 220 DN 32 E502030AA ecocirc XL D F 220 DN 32 E502040AA ecocirc XL D F 220 DN 32 E502070AA ecocirc XL D F 220 DN 40 E501170AA ecocirc XL D F 220 DN 40 E501180AA ecocirc XL D F 250 DN 40 E502080AA ecocirc XL D F 250 DN 40 E501070AA ecocirc XL D F 250 DN 40 E501080AA ecocirc XL D F 240 DN 50 E501200AA ecocirc XL D F 280 DN 50 E503450AA ecocirc XL D F 340 DN 65 E502100AA ecocirc XL D F 340 DN 65 E503470AA ecocirc XL D F 360 DN 80 E503480AA ecocirc XL D F 360 DN 80 E503490AA Pn-ecoricXL-en_f_sc Lowara ecocirc XL i XLplus Katalog techniczny 25

26 Numeracja części ecocirc XLplus Pompa jedno-głowicowa Port to port (mm) Przyłącze gwintowane Żeliwo Brąz Przyłącze PN 6/10 PN 6 PN 10 PN 6/10 ecocirc XLplus (B) 180 G 1 1/2 - Rp ecocirc XLplus (B) 180 G 1 1/2 - Rp ecocirc XLplus G 1 1/2 - Rp 1 E503210AA ecocirc XLplus G 1 1/2 - Rp 1 E503220AA ecocirc XLplus (B) 180 G 2 - Rp1 1/ ecocirc XLplus (B) 180 G 2 - Rp1 1/ ecocirc XLplus (B) 180 G 2 - Rp1 1/4 E503230AA E503700AA ecocirc XLplus (B) 180 G 2 - Rp1 1/4 E503240AA E503710AA Pompa jedno-głowicowa Odległość między portami (mm) Przyłącze kołnierzowe Żeliwo Brąz Przyłącze PN 6/10 PN 6 PN 10 PN 6/10 ecocirc XLplus F 220 DN AA ecocirc XLplus F 220 DN 32 E503260AA ecocirc XLplus F (B) 220 DN 32 E503270AA E503720AA ecocirc XLplus F 220 DN 40 E501330AA ecocirc XLplus F 220 DN 40 E501340AA ecocirc XLplus F (B) 250 DN 40 E503300AA E503730AA ecocirc XLplus F (B) 250 DN 40 E501210AA ecocirc XLplus F (B) 250 DN 40 E501220AA ecocirc XLplus F (B) 240 DN 50 E501360AA E503740AA ecocirc XLplus F 280 DN 50 E501350AA ecocirc XLplus F (B) 280 DN 50 E503330AA E503750AA ecocirc XLplus F (B) 280 DN 50 E501230AA ecocirc XLplus F (B) 280 DN 50 E501240AA ecocirc XLplus F (B) 340 DN 65 E503340AA E503760AA ecocirc XLplus F (B) 340 DN 65 E503350AA E503770AA ecocirc XLplus F (B) 340 DN 65 E501250AA ecocirc XLplus F (B) 340 DN 65 E501260AA ecocirc XLplus F 360 DN 80 E503370AA ecocirc XLplus F 360 DN 80 E503360AA ecocirc XLplus F 360 DN 100 E503380AA ecocirc XLplus F 360 DN 100 E503390AA Pompa dwu-głowicowa Odległość między portami (mm) ecocirc XLplus D G 2 - Rp1 1/4 E502110AA ecocirc XLplus D G 2 - Rp1 1/4 E502120AA Przyłącze gwintowane Żeliwo Przyłącze PN 6/10 PN 6 PN Lowara ecocirc XL i XLplus Katalog techniczny

27 Numeracja części Pompa dwu-głowicowa Odległość między portami (mm) Przyłącze kołnierzowe Żeliwo Przyłącze PN 6/10 PN 6 PN 10 ecocirc XLplus D F 220 DN 32 E502130AA ecocirc XLplus D F 220 DN 32 E502140AA ecocirc XLplus D F 220 DN 32 E502170AA ecocirc XLplus F 220 DN 40 E501370AA ecocirc XLplus F 220 DN 40 E501380AA ecocirc XLplus F 250 DN 40 E502180AA ecocirc XLplus F 250 DN 40 E501270AA ecocirc XLplus F 250 DN 40 E501280AA ecocirc XLplus F (B) 240 DN 50 E501400AA ecocirc XLplus F (B) 280 DN 50 E503550AA ecocirc XLplus F 340 DN 65 E502200AA ecocirc XLplus F 340 DN 65 E503570AA ecocirc XLplus F 360 DN 80 E503580AA ecocirc XLplus F 360 DN 80 E503590AA Pn-ecoricXLplus-en_f_sc Lowara ecocirc XL i XLplus Katalog techniczny 27

28 Numeracja części ecocirc XL (Niemcy) Pompa jedno-głowicowa Odległość między portami (mm) Przyłącze gwintowane Żeliwo Brąz Przyłącze PN 6/10 PN 6 PN 10 PN 6/10 ecocirc XL (N) 180 G 1 1/2 - Rp E E9300 ecocirc XL (N) 180 G 1 1/2 - Rp E E9350 ecocirc XL G 1 1/2 - Rp 1 E505000AA ecocirc XL G 1 1/2 - Rp 1 E505010AA ecocirc XL (N) 180 G 2 - Rp 1 ¼ 6050E E9400 ecocirc XL (N) 180 G 2 - Rp 1 ¼ 6050E E9450 ecocirc XL (B) 180 G 2 Rp 1 ¼ E505020AA E505600AA ecocirc XL (B) 180 G 2 - Rp 1 ¼ E505030AA E505610AA Pompa jedno-głowicowa Odległość między portami (mm) Przyłącze kołnierzowe Żeliwo Brąz Przyłącze PN 6/10 PN 6 PN 10 PN 6/10 ecocirc XL F 220 DN 32 E505040AA ecocirc XL F 220 DN 32 E505050AA ecocirc XL F (B) 220 DN 32 E505060AA E505620AA ecocirc XL F 220 DN 40 E509130AA ecocirc XL F 220 DN 40 E509140AA ecocirc XL F (B) 250 DN 40 E505090AA E505630AA ecocirc XL F 250 DN 40 E509010AA ecocirc XL F 250 DN 40 E509020AA ecocirc XL F (B) 240 DN 50 E509160AA E505640AA ecocirc XL F 280 DN 50 E509150AA ecocirc XL F (B) 280 DN 50 E505120AA E505650AA ecocirc XL F 280 DN 50 E509030AA ecocirc XL F 280 DN 50 E509040AA ecocirc XL F (B) 340 DN 65 E505130AA E505660AA ecocirc XL F (B) 340 DN 65 E505140AA E505670AA ecocirc XL F 340 DN 65 E509050AA ecocirc XL F 340 DN 65 E509060AA ecocirc XL F 360 DN 80 E505150AA ecocirc XL F 360 DN 80 E505160AA ecocirc XL F 360 DN 100 E505170AA ecocirc XL F 360 DN 100 E505180AA Pompa dwu-głowicowa Odległość między portami (mm) Przyłącze gwintowane Żeliwo Przyłącze PN 6/10 PN 6 PN 10 ecocirc XL D G 2 - Rp 1 1/4 E508010AA ecocirc XL D G 2 - Rp 1 1/4 E508020AA 28 Lowara ecocirc XL i XLplus Katalog techniczny

29 Numeracja części Pompa dwu-głowicowa Odległość między portami (mm) Przyłącze kołnierzowe Żeliwo Przyłącze PN 6/10 PN 6 PN 10 ecocirc XL D F 220 DN 32 E508030AA ecocirc XL D F 220 DN 32 E508040AA ecocirc XL D F 220 DN 32 E508070AA ecocirc XL D F 220 DN 40 E509170AA ecocirc XL D F 220 DN 40 E509180AA ecocirc XL D F 250 DN 40 E508080AA ecocirc XL D F 250 DN 40 E509070AA ecocirc XL D F 250 DN 40 E509080AA ecocirc XL D F 240 DN 50 E509200AA ecocirc XL D F 280 DN 50 E505450AA ecocirc XL D F 340 DN 65 E505100AA ecocirc XL D F 340 DN 65 E505470AA ecocirc XL D F 360 DN 80 E505480AA ecocirc XL D F 360 DN 80 E505490AA Pn-ecoricXL(G)-en_f_sc Lowara ecocirc XL i XLplus Katalog techniczny 29

30 Numeracja części ecocirc XLplus (Niemcy) Pompa jedno-głowicowa Port to port (mm) Przyłącze gwintowane Żeliwo Brąz Przyłącze PN 6/10 PN 6 PN 10 PN 6/10 ecocirc XLplus (B) 180 G 1 1/2 - Rp E E9325 ecocirc XLplus (B) 180 G 1 1/2 - Rp E E9375 ecocirc XLplus G 1 1/2 - Rp 1 E505800AA ecocirc XLplus G 1 1/2 - Rp 1 E505810AA ecocirc XLplus (B) 180 G 2 - Rp1 1/4 6050E E9425 ecocirc XLplus (B) 180 G 2 - Rp1 1/4 6050E E9475 ecocirc XLplus (B) 180 G 2 - Rp1 1/4 E505820AA E506400AA ecocirc XLplus (B) 180 G 2 - Rp1 1/4 E505830AA E506410AA Pompa jedno-głowicowa Odległość między portami (mm) Przyłącze kołnierzowe Żeliwo Brąz Przyłącze PN 6/10 PN 6 PN 10 PN 6/10 ecocirc XLplus F 220 DN 32 E505840AA ecocirc XLplus F 220 DN 32 E505850AA ecocirc XLplus F (B) 220 DN 32 E505860AA E506420AA ecocirc XLplus F 220 DN 40 E509330AA ecocirc XLplus F 220 DN 40 E509340AA ecocirc XLplus F (B) 250 DN 40 E505890AA E506430AA ecocirc XLplus F (B) 250 DN 40 E509210AA ecocirc XLplus F (B) 250 DN 40 E509220AA ecocirc XLplus F (B) 240 DN 50 E509360AA E506440AA ecocirc XLplus F 280 DN 50 E509350AA ecocirc XLplus F (B) 280 DN 50 E505920AA E506450AA ecocirc XLplus F (B) 280 DN 50 E509230AA ecocirc XLplus F (B) 280 DN 50 E509240AA ecocirc XLplus F (B) 340 DN 65 E505930AA E506460AA ecocirc XLplus F (B) 340 DN 65 E505940AA E506470AA ecocirc XLplus F (B) 340 DN 65 E509250AA ecocirc XLplus F (B) 340 DN 65 E509260AA ecocirc XLplus F 360 DN 80 E505950AA ecocirc XLplus F 360 DN 80 E505960AA ecocirc XLplus F 360 DN 100 E505970AA ecocirc XLplus F 360 DN 100 E505980AA Pompa dwu-głowicowa Odległość między portami (mm) ecocirc XLplus D G 2 - Rp1 1/4 E508110AA ecocirc XLplus D G 2 - Rp1 1/4 E508120AA Przyłącze gwintowane Żeliwo Przyłącze PN 6/10 PN 6 PN Lowara ecocirc XL i XLplus Katalog techniczny

31 Numeracja części Pompa dwu-głowicowa Odległość między portami (mm) Przyłącze kołnierzowe Żeliwo Przyłącze PN 6/10 PN 6 PN 10 ecocirc XLplus D F 220 DN 32 E508130AA ecocirc XLplus D F 220 DN 32 E508140AA ecocirc XLplus D F 220 DN 32 E508170AA ecocirc XLplus F 220 DN 40 E509370AA ecocirc XLplus F 220 DN 40 E509380AA ecocirc XLplus F 250 DN 40 E508180AA ecocirc XLplus F 250 DN 40 E509270AA ecocirc XLplus F 250 DN 40 E509280AA ecocirc XLplus F (B) 240 DN 50 E509400AA ecocirc XLplus F (B) 280 DN 50 E506250AA ecocirc XLplus F 340 DN 65 E508200AA ecocirc XLplus F 340 DN 65 E506270AA ecocirc XLplus F 360 DN 80 E506280AA ecocirc XLplus F 360 DN 80 E506290AA Pn-ecocircXLplus(G)-en_f_sc Lowara ecocirc XL i XLplus Katalog techniczny 31

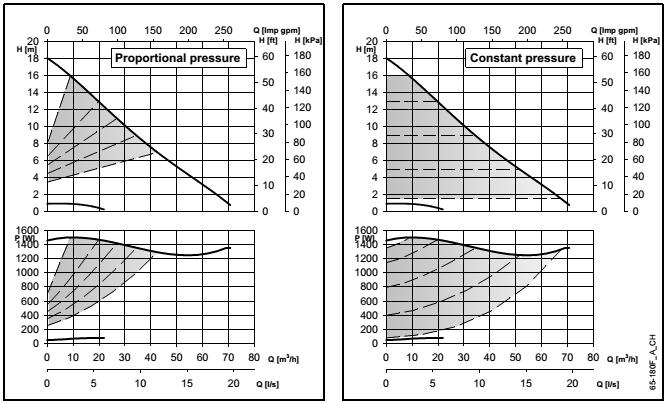

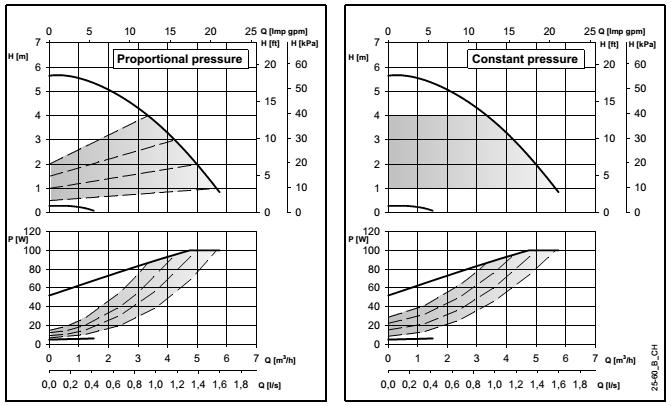

32 Osiągi ecocirc XL-XLplus ecocirc XL-XLplus D (praca pojedyncza) 32 Lowara ecocirc XL i XLplus Katalog techniczny

33 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus D (praca równoległa) Krzywe parametrów pracy Krzywe przedstawione na następnych stronach należy traktować jako średnie przykładowe wartości i nie oznaczają jakiejkolwiek gwarancji producenta. W przypadku wymogów dotyczących minimalnych parametrów pracy konieczne są dodatkowe pomiary. EEI zgodnie z EN Lowara ecocirc XL i XLplus Katalog techniczny 33

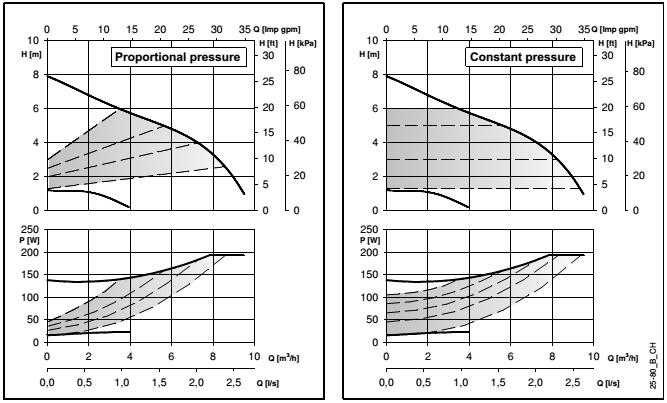

34 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus (N) Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 5 / 50 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,1 / 0,5 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 38 db(a En-Rev_B_ ecocirc XL-XLplus (N) Wymiary (mm) Waga netto 2,8 (Kg) Waga brutto 3,6 (Kg) L G B1 B2 B3 B4 B5 C3 C4 C5 H1 H2 H3 H4 180 G 1 1/2 - Rp En-Rev_A 34 Lowara ecocirc XL i XLplus Katalog techniczny

35 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus (N) Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus (N) Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Pobierana energia [W] (min/max) 5 / 100 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,1 / 1,0 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 38 db(a En-Rev_B_ ecocirc XL-XLplus (N) Wymiary (mm) Waga netto 2,8 (Kg) Waga brutto 3,6 (Kg) L G B1 B2 B3 B4 B5 C3 C4 C5 H1 H2 H3 H4 180 G 1 1/2 - Rp En-Rev_A Lowara ecocirc XL i XLplus Katalog techniczny 35

36 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus (N) Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus (N) Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 17 / 193 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,2 / 1,4 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 45 db(a En-Rev_D_ ecocirc XL-XLplus (N) Wymiary (mm) Waga netto 7,0 (Kg) Waga brutto 10,5 (Kg) L G B1 B2 B3 B4 B5 C3 C4 C5 H1 H2 H3 H4 180 G 1 1/2 - Rp En-Rev_A 36 Lowara ecocirc XL i XLplus Katalog techniczny

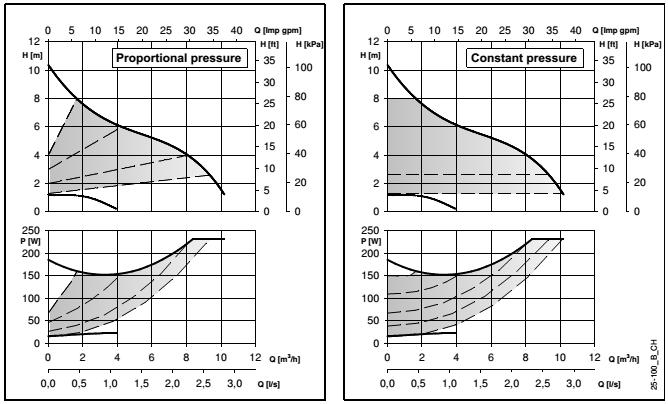

37 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus (N) Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus (N) Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 17 / 231 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,2 / 1,7 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 45 db(a En-Rev_D_ ecocirc XL-XLplus (N) Wymiary (mm) Waga netto 7,0 (Kg) Waga brutto 10,5 (Kg) L G B1 B2 B3 B4 B5 C3 C4 C5 H1 H2 H3 H4 180 G 1 1/2 - Rp En-Rev_A Lowara ecocirc XL i XLplus Katalog techniczny 37

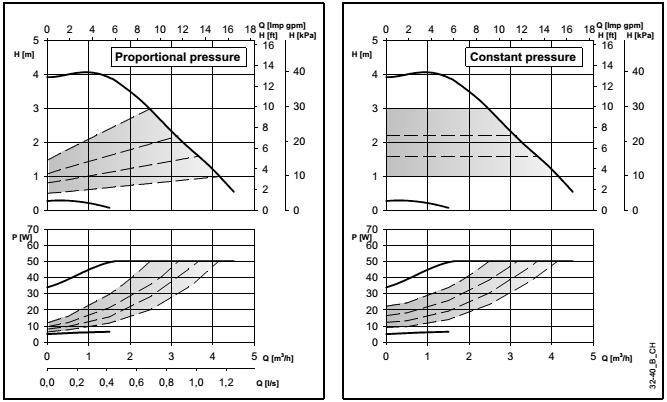

38 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus (N) Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus (N) Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 5 / 50 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,1 / 0,5 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 38 db(a En-Rev_D_ ecocirc XL-XLplus (N) Wymiary (mm) Waga netto 3,0 (Kg) Waga brutto 3,9 (Kg) L G B1 B2 B3 B4 B5 C3 C4 C5 H1 H2 H3 H4 180 G 2 1/2 - Rp 1 1/ En-Rev_A 38 Lowara ecocirc XL i XLplus Katalog techniczny

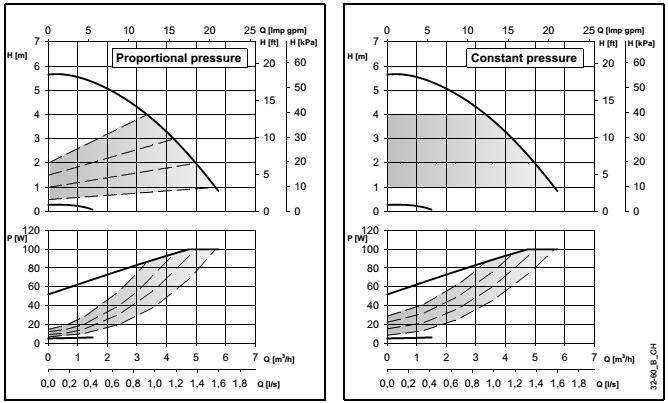

39 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus (N) Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus (N) Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 5 / 100 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,1 / 1,0 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 38 db(a En-Rev_B_ ecocirc XL-XLplus (N) Wymiary (mm) Waga netto 3,0 (Kg) Waga brutto 3,9 (Kg) L G B1 B2 B3 B4 B5 C3 C4 C5 H1 H2 H3 H4 180 G 2 - Rp 1 1/ En-Rev_A Lowara ecocirc XL i XLplus Katalog techniczny 39

40 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus (B) Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus (B) Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 18 / 191 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,2 / 1,4 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 45 db(a En-Rev_D_ ecocirc XL-XLplus (B) Wymiary (mm) Waga netto 7,3 (Kg) Waga brutto 10,8 (Kg) L G B1 B2 B3 B4 B5 C3 C4 C5 H1 H2 H3 H4 180 G 2 - Rp 1 1/ En-Rev_A 40 Lowara ecocirc XL i XLplus Katalog techniczny

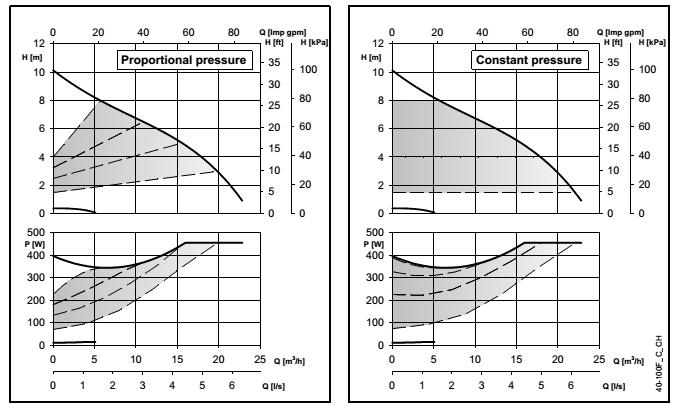

41 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus (B) Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus (B) Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 18 / 233 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,2 / 1,7 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 45 db(a En-Rev_D_ ecocirc XL-XLplus (B) Wymiary (mm) Waga netto 7,3 (Kg) Waga brutto 10,8 (Kg) L G B1 B2 B3 B4 B5 C3 C4 C5 H1 H2 H3 H4 180 G 2 - Rp 1 1/ En-Rev_A Lowara ecocirc XL i XLplus Katalog techniczny 41

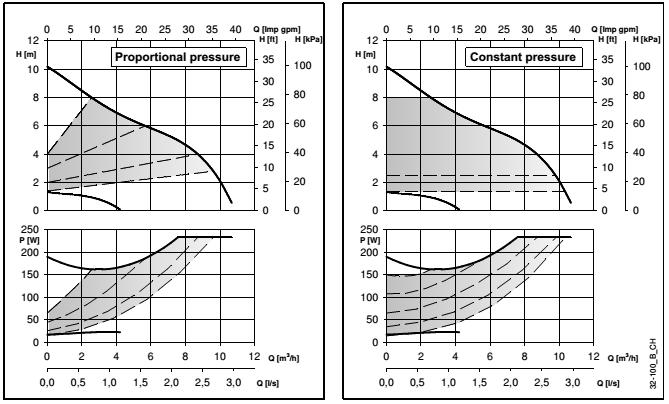

42 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus F Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus F Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 18 / 192 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,2 / 1,4 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 45 db(a En-Rev_D_ ecocirc XL-XLplus F Wymiary (mm) Waga netto 9,8 (Kg) Waga brutto 13,3 (Kg) L G B1 B2 B3 B4 B5 C3 C4 C5 H1 H2 H3 H4 D1 D2 D3 D4 D5 220 DN /100 4 x 14/19 76 En-Rev_A 42 Lowara ecocirc XL i XLplus Katalog techniczny

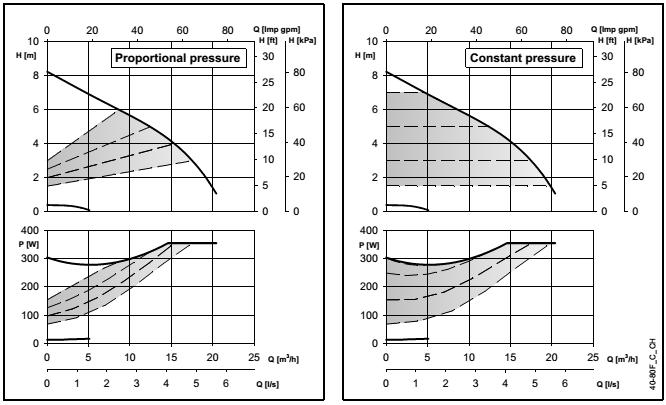

43 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus F Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus F Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 17 / 230 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,2 / 1,7 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 45 db(a En-Rev_D_ ecocirc XL-XLplus F Wymiary (mm) Waga netto 9,8 (Kg) Waga brutto 13,3 (Kg) L G B1 B2 B3 B4 B5 C3 C4 C5 H1 H2 H3 H4 D1 D2 D3 D4 D5 220 DN /100 4 x 14/19 76 En-Rev_A Lowara ecocirc XL i XLplus Katalog techniczny 43

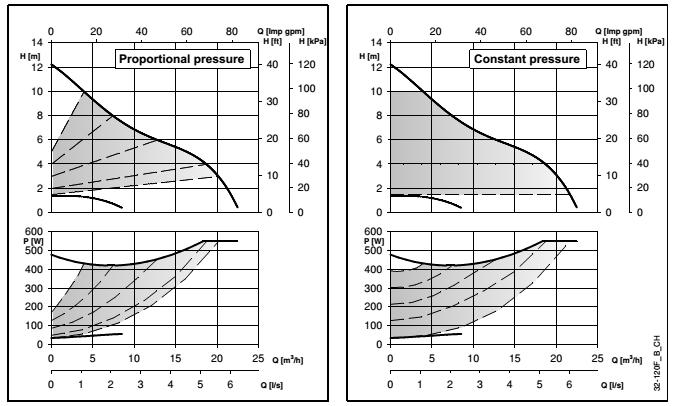

44 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus F (B) Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus F (B) Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 36 / 549 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,2 / 2,4 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 48 db(a En-Rev_C_ ecocirc XL-XLplus F (B) Wymiary (mm) Waga netto 9,8 (Kg) Waga brutto 13,3 (Kg) L G B1 B2 B3 B4 B5 C3 C4 C5 H1 H2 H3 H4 D1 D2 D3 D4 D5 220 DN /100 4 x 14/19 76 En-Rev_A 44 Lowara ecocirc XL i XLplus Katalog techniczny

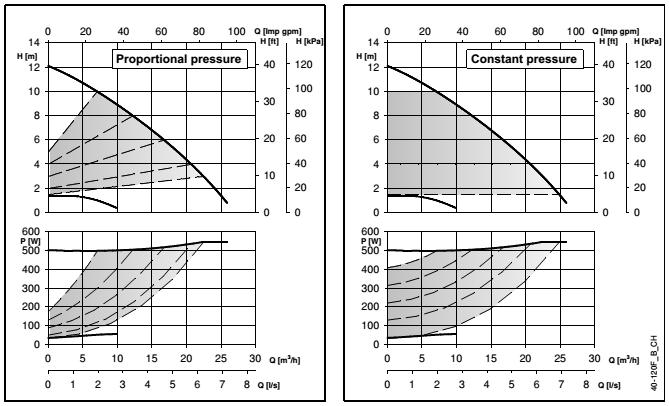

45 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus F Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus F Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 13 / 356 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,1 / 1,6 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 48 db(a En-Rev_D_ ecocirc XL-XLplus F Wymiary (mm) Waga netto 13,8 (Kg) Waga brutto 17,3 (Kg) L G B1 B2 B3 B4 B5 C3 C4 C5 H1 H2 H3 H4 D1 D2 D3 D4 D5 220 DN /110 4 x 14/19 84 En-Rev_B Lowara ecocirc XL i XLplus Katalog techniczny 45

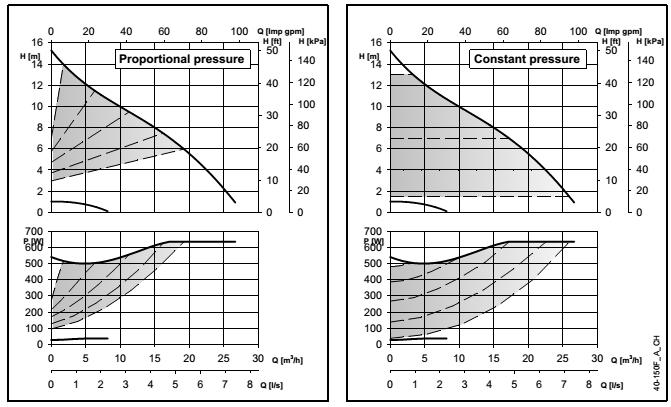

46 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus F Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus F Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 13 / 455 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,1 / 2,1 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 48 db(a En-Rev_D_ ecocirc XL-XLplus F Wymiary (mm) Waga netto 13,8 (Kg) Waga brutto 17,3 (Kg) L G B1 B2 B3 B4 B5 C3 C4 C5 H1 H2 H3 H4 D1 D2 D3 D4 D5 220 DN /110 4 x 14/19 84 En-Rev_B 46 Lowara ecocirc XL i XLplus Katalog techniczny

47 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus F Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus F Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 36 / 544 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,2 / 2,4 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 48 db(a En-Rev_C_ ecocirc XL-XLplus F Wymiary (mm) Waga netto 13,8 (Kg) Waga brutto 17,3 (Kg) L G B1 B2 B3 B4 B5 C3 C4 C5 H1 H2 H3 H4 D1 D2 D3 D4 D5 250 DN /110 4 x 14/19 84 En-Rev_B Lowara ecocirc XL i XLplus Katalog techniczny 47

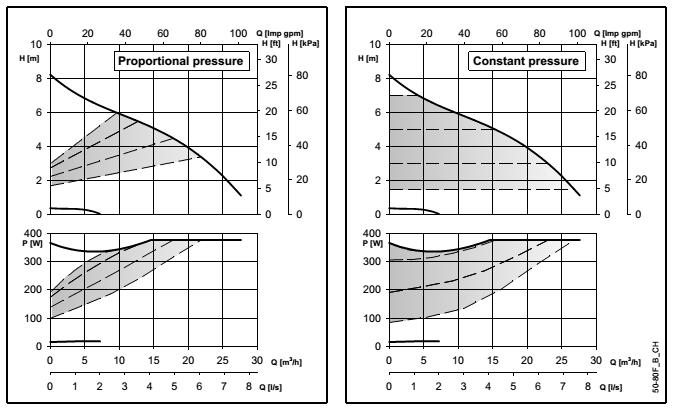

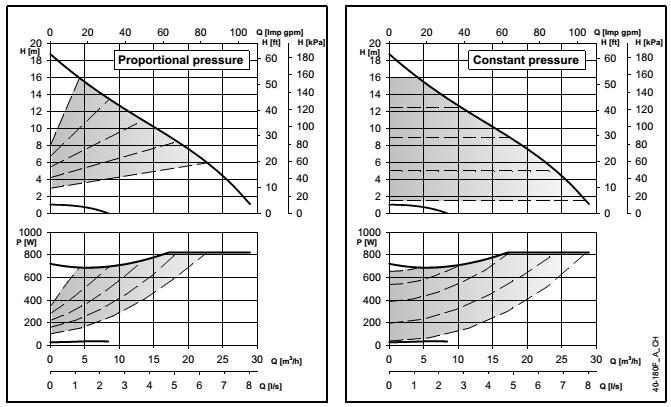

48 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus F Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus F Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 28 / 637 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,4 / 2,9 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 52 db(a En-Rev_A_ ecocirc XL-XLplus F Wymiary (mm) Waga netto 17,8 (Kg) Waga brutto 21,6 (Kg) L G B1 B2 B3 B4 B5 C3 C4 C5 H1 H2 H3 H4 D1 D2 D3 D4 D5 250 DN / /110 4 x 14/19 84 En-Rev_B 48 Lowara ecocirc XL i XLplus Katalog techniczny

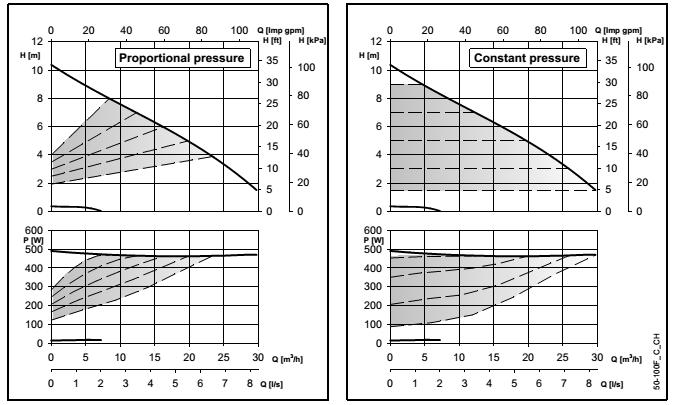

49 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus F Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus F Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 29 / 823 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,4 / 3,7 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 52 db(a En-Rev_A_ ecocirc XL-XLplus F Wymiary (mm) Waga netto 17,8 (Kg) Waga brutto 21,6 (Kg) L G B1 B2 B3 B4 B5 C3 C4 C5 H1 H2 H3 H4 D1 D2 D3 D4 D5 250 DN / /110 4 x 14/19 84 En-Rev_B Lowara ecocirc XL i XLplus Katalog techniczny 49

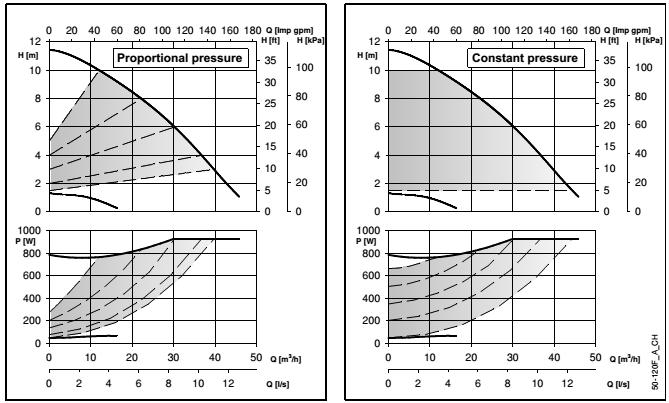

50 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus F (B) Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus F (B) Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 16 / 377 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,1 / 1,7 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 48 db(a En-Rev_C_ ecocirc XL-XLplus F (B) Wymiary (mm) Waga netto 15,9 (Kg) Waga brutto 19,7 (Kg) L G B1 B2 B3 B4 B5 C3 C4 C5 H1 H2 H3 H4 D1 D2 D3 D4 D5 280 DN /125 4 x 14/ En-Rev_A 50 Lowara ecocirc XL i XLplus Katalog techniczny

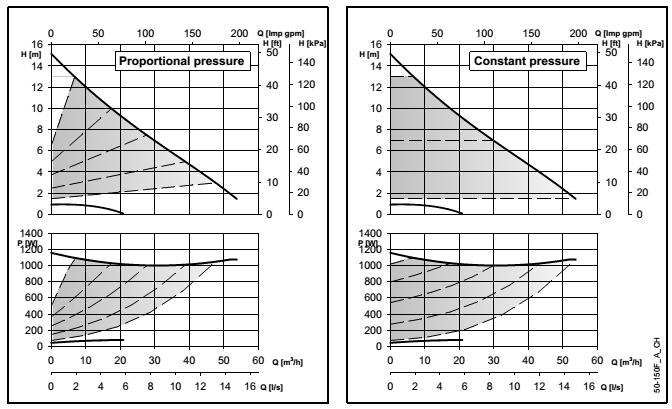

51 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus F Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus F Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 16 / 493 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,1 / 2,2 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 48 db(a En-Rev_D ecocirc XL-XLplus F Wymiary (mm) Waga netto 16,8 (Kg) Waga brutto 30,3 (Kg) L G B1 B2 B3 B4 B5 C3 C4 C5 H1 H2 H3 H4 D1 D2 D3 D4 D5 280 DN /125 4 x 14/19 99 En-Rev_B Lowara ecocirc XL i XLplus Katalog techniczny 51

52 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus F (B) Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus F (B) Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 53 / 892 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,4 / 4,0 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 52 db(a En-Rev_C ecocirc XL-XLplus F (B) Wymiary (mm) Waga netto 15,1 (Kg) Waga brutto 19,0 (Kg) L G B1 B2 B3 B4 B5 C3 C4 C5 H1 H2 H3 H4 D1 D2 D3 D4 D5 280 DN /125 4 x 14/ En-Rev_B 52 Lowara ecocirc XL i XLplus Katalog techniczny

53 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus F Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus F Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 46 / 1150 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,4 / 5,1 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 52 db(a En-Rev_A ecocirc XL-XLplus F Wymiary (mm) Waga netto 22,6 (Kg) Waga brutto 26,4 (Kg) L G B1 B2 B3 B4 B5 C3 C4 C5 H1 H2 H3 H4 D1 D2 D3 D4 D5 280 DN / /125 4 x 14/19 99 En-Rev_A Lowara ecocirc XL i XLplus Katalog techniczny 53

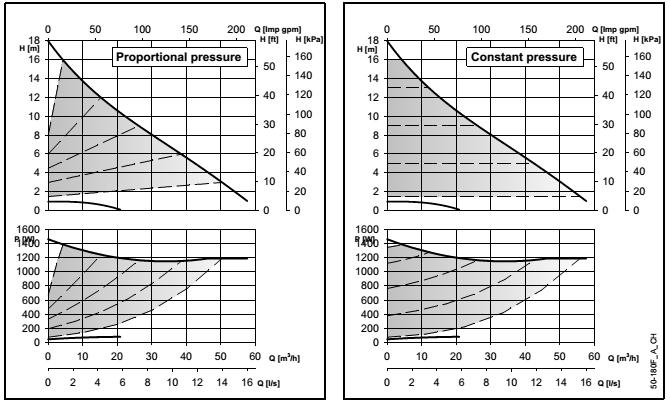

54 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus F Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus F Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 46 / 1470 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,4 / 6,9 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 52 db(a En-Rev_A ecocirc XL-XLplus F Wymiary (mm) Waga netto 22,6 (Kg) Waga brutto 26,4 (Kg) L G B1 B2 B3 B4 B5 C3 C4 C5 H1 H2 H3 H4 D1 D2 D3 D4 D5 280 DN / /125 4 x 14/19 99 En-Rev_A 54 Lowara ecocirc XL i XLplus Katalog techniczny

55 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus F (B) Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus F (B) Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 45 / 510 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,2 / 2,2 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 48 db(a En-Rev_B ecocirc XL-XLplus F (B) Wymiary (mm) Waga netto 18,9 (Kg) Waga brutto 24,2 (Kg) L G B1 B2 B3 B4 B5 C3 C4 C5 H1 H2 H3 H4 D1 D2 D3 D4 D5 340 DN /145 4 x 14/ En-Rev_A Lowara ecocirc XL i XLplus Katalog techniczny 55

56 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus F (B) Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus F (B) Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 52 / 927 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,4 / 4,1 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 52 db(a En-Rev_C ecocirc XL-XLplus F (B) Wymiary (mm) Waga netto 17,9 (Kg) Waga brutto 23,2 (Kg) L G B1 B2 B3 B4 B5 C3 C4 C5 H1 H2 H3 H4 D1 D2 D3 D4 D5 340 DN /145 4 x 14/ En-Rev_A 56 Lowara ecocirc XL i XLplus Katalog techniczny

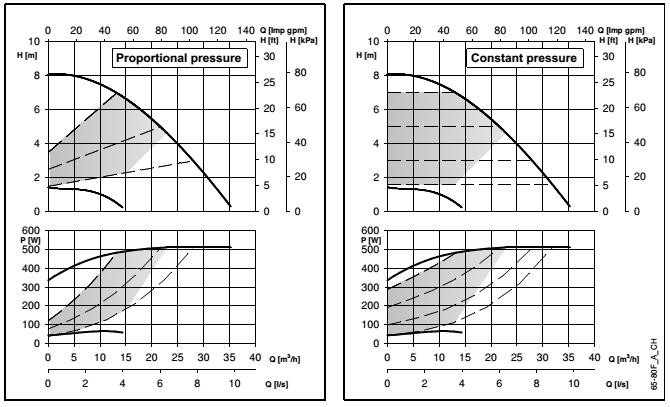

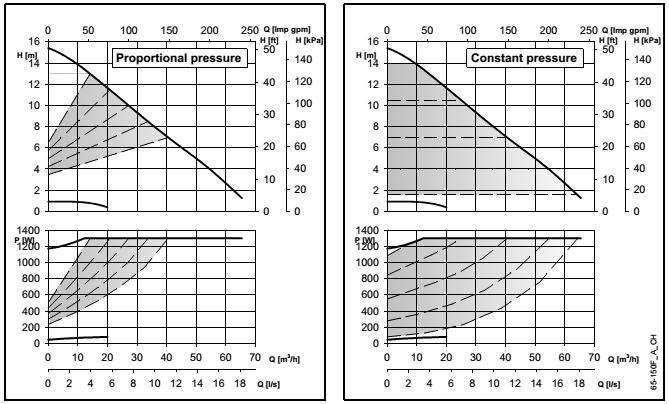

57 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus F Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus F (B) Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 47 / 1300 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,4 / 5,9 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 52 db(a En-Rev_A ecocirc XL-XLplus F Wymiary (mm) Waga netto 25,7 (Kg) Waga brutto 29,5 (Kg) L G B1 B2 B3 B4 B5 C3 C4 C5 H1 H2 H3 H4 D1 D2 D3 D4 D5 340 DN / /185 4 x 14/ En-Rev_A Lowara ecocirc XL i XLplus Katalog techniczny 57

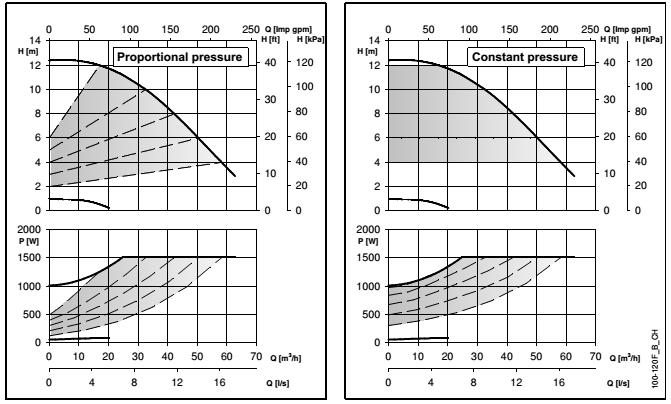

58 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus F Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus F (B) Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 50 / 1495 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,4 / 6,6 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 52 db(a En-Rev_A ecocirc XL-XLplus F Wymiary (mm) Waga netto 25,7 (Kg) Waga brutto 29,5 (Kg) L G B1 B2 B3 B4 B5 C3 C4 C5 H1 H2 H3 H4 D1 D2 D3 D4 D5 340 DN / /185 4 x 14/ En-Rev_A 58 Lowara ecocirc XL i XLplus Katalog techniczny

59 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus F Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus F (B) Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 55 / 1510 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,4 / 6,6 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 55 db(a En-Rev_B ecocirc XL-XLplus F Wymiary (mm) Waga netto 22,2 (Kg) Waga brutto 27,6 (Kg) PN L G B1 B2 B3 B4 B5 C3 C4 C5 H1 H2 H3 H4 D1 D2 D3 D4 D DN x DN x En-Rev_B Lowara ecocirc XL i XLplus Katalog techniczny 59

60 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus F Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus F (B) Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 57 / 1510 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,4 / 6,6 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 55 db(a En-Rev_B ecocirc XL-XLplus F (B) Wymiary (mm) Waga netto 26,2 (Kg) Waga brutto 31,6 (Kg) PN L G B1 B2 B3 B4 B5 C3 C4 C5 H1 H2 H3 H4 D1 D2 D3 D4 D DN x DN x En-Rev_B 60 Lowara ecocirc XL i XLplus Katalog techniczny

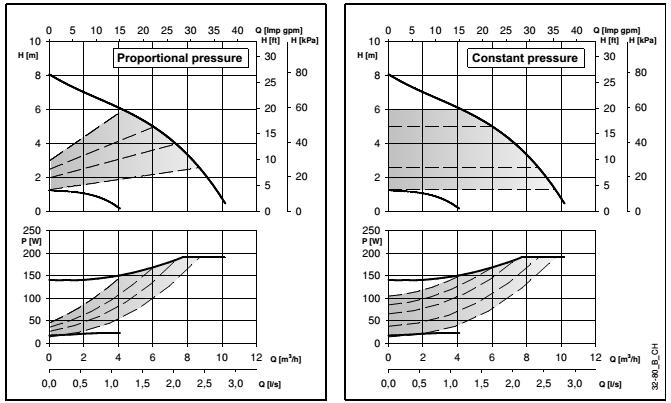

61 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus D32-80 Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus D32-80 Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 16 / 190 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,1 / 1,4 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 45 db(a En-Rev_B ecocirc XL-XLplus D32-80 Wymiary (mm) Waga netto 20,5 (Kg) Waga brutto 28,0 (Kg) L G B1 B2 B3 B4 C1 C2 C3 C4 A1 A2 A3 A4 A5 180 G 2 - Rp 1 1/ En-Rev_A Lowara ecocirc XL i XLplus Katalog techniczny 61

62 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus D Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus D Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 16 / 220 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,1 / 1,6 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 45 db(a En-Rev_B ecocirc XL-XLplus D Wymiary (mm) Waga netto 20,5 (Kg) Waga brutto 28,0 (Kg) L G B1 B2 B3 B4 C1 C2 C3 C4 A1 A2 A3 A4 A5 180 G 2 - Rp 1 1/ En-Rev_A 62 Lowara ecocirc XL i XLplus Katalog techniczny

63 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus D32-80 F Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus D32-80 F Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 15 / 180 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,1 / 1,3 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 45 db(a En-Rev_B ecocirc XL-XLplus D32-80 F Wymiary (mm) Waga netto 21,2 (Kg) Waga brutto 28,7 (Kg) L G B1 B2 B3 B4 B5 C1 C2 C3 C4 C5 A1 A2 A3 A4 A5 D1 D2 D3 D4 D5 220 DN /110 4 x 14/19 76 En-Rev_A Lowara ecocirc XL i XLplus Katalog techniczny 63

64 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus D F Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus D F Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 15 / 220 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,1 / 1,6 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 45 db(a En-Rev_B ecocirc XL-XLplus D F Wymiary (mm) Waga netto 21,2 (Kg) Waga brutto 28,7 (Kg) L G B1 B2 B3 B4 B5 C1 C2 C3 C4 C5 A1 A2 A3 A4 A5 D1 D2 D3 D4 D5 220 DN /110 4 x 14/19 76 En-Rev_A 64 Lowara ecocirc XL i XLplus Katalog techniczny

65 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus D F Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus D F Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 30 / 530 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,2 / 2,3 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 48 db(a En-Rev_E ecocirc XL-XLplus D F Wymiary (mm) Waga netto 27,4 (Kg) Waga brutto 34,9 (Kg) L G B1 B2 B3 B4 B5 C1 C2 C3 C4 C5 A1 A2 A3 A4 A5 D1 D2 D3 D4 D5 220 DN ,5 235, , /100 4 x 14/19 76 En-Rev_A Lowara ecocirc XL i XLplus Katalog techniczny 65

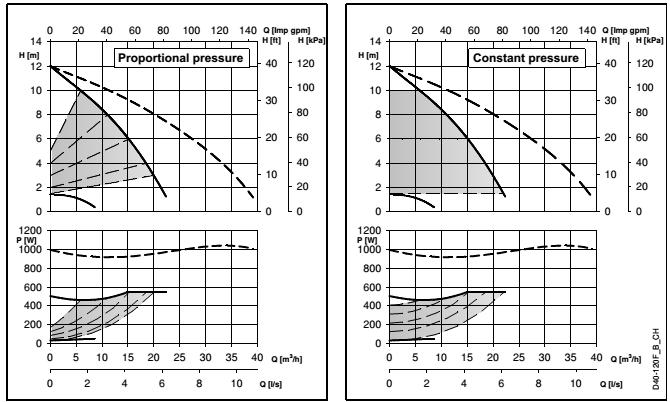

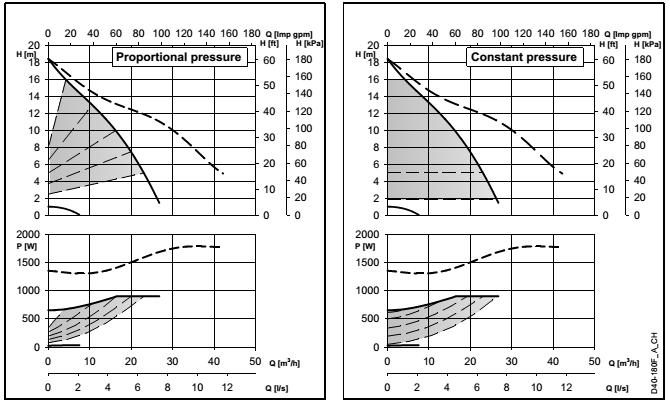

66 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus D40-80 F Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus D40-80 F Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 14 / 335 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,1 / 1,5 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 48 db(a En-Rev_E ecocirc XL-XLplus D40-80 F Wymiary (mm) Waga netto 27,8 (Kg) Waga brutto 35,3 (Kg) L G B1 B2 B3 B4 B5 C1 C2 C3 C4 C5 A1 A2 A3 A4 A5 D1 D2 D3 D4 D5 220 DN , /110 4 x 14/19 84 En-Rev_B 66 Lowara ecocirc XL i XLplus Katalog techniczny

67 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus D F Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus D F Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 14 / 466 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,1 / 2,0 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 48 db(a En-Rev_E ecocirc XL-XLplus D F Wymiary (mm) Waga netto 27,8 (Kg) Waga brutto 35,3 (Kg) L G B1 B2 B3 B4 B5 C1 C2 C3 C4 C5 A1 A2 A3 A4 A5 D1 D2 D3 D4 D5 220 DN , /110 4 x 14/19 84 En-Rev_B Lowara ecocirc XL i XLplus Katalog techniczny 67

68 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus D F Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus D F Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 32 / 540 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,2 / 2,4 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 48 db(a En-Rev_E ecocirc XL-XLplus D F Wymiary (mm) Waga netto 28,6 (Kg) Waga brutto 36,1 (Kg) L G B1 B2 B3 B4 B5 C1 C2 C3 C4 C5 A1 A2 A3 A4 A5 D1 D2 D3 D4 D5 250 DN ,5 235, , /110 4 x 14/19 84 En-Rev_A 68 Lowara ecocirc XL i XLplus Katalog techniczny

69 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus D F Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus D F Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 28 / 712 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,4 / 3,2 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 52 db(a En-Rev_A ecocirc XL-XLplus D F Wymiary (mm) Waga netto 36,8 (Kg) Waga brutto 44,3 (Kg) L G B1 B2 B3 B4 B5 C1 C2 C3 C4 C5 A1 A2 A3 A4 A5 D1 D2 D3 D4 D5 250 DN , , /110 4 x 14/19 84 En-Rev_A Lowara ecocirc XL i XLplus Katalog techniczny 69

70 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus D F Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus D F Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 29 / 903 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,4 / 4,0 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 52 db(a En-Rev_A ecocirc XL-XLplus D F Wymiary (mm) Waga netto 36,8 (Kg) Waga brutto 44,3 (Kg) L G B1 B2 B3 B4 B5 C1 C2 C3 C4 C5 A1 A2 A3 A4 A5 D1 D2 D3 D4 D5 250 DN , , /110 4 x 14/19 84 En-Rev_A 70 Lowara ecocirc XL i XLplus Katalog techniczny

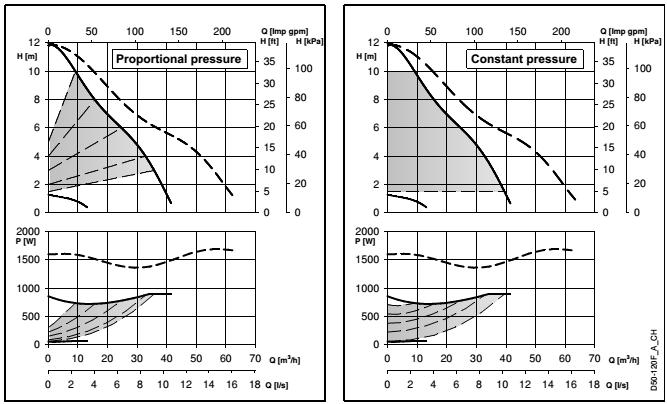

71 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus D50-80 F Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus D50-80 F Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 34 / 395 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,2 / 1,7 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 48 db(a En-Rev_D ecocirc XL-XLplus D50-80 F Wymiary (mm) Waga netto 33,0 (Kg) Waga brutto 40,5 (Kg) L G B1 B2 B3 B4 B5 C1 C2 C3 C4 C5 A1 A2 A3 A4 A5 D1 D2 D3 D4 D5 240 DN /125 4 x 14/ En-Rev_B Lowara ecocirc XL i XLplus Katalog techniczny 71

72 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus D F Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus D F Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 55 / 897 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,4 / 4,0 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 52 db(a En-Rev_C ecocirc XL-XLplus D F Wymiary (mm) Waga netto 41,8 (Kg) Waga brutto 52,3 (Kg) L G B1 B2 B3 B4 B5 C1 C2 C3 C4 C5 A1 A2 A3 A4 A5 D1 D2 D3 D4 D5 280 DN /125 4 x 14/ En-Rev_A 72 Lowara ecocirc XL i XLplus Katalog techniczny

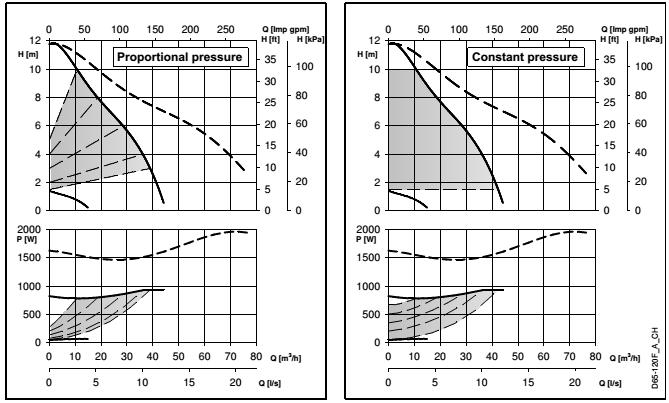

73 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus D65-80 F Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus D65-80 F Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 37 / 490 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,2 / 2,2 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 48 db(a En-Rev_D ecocirc XL-XLplus D65-80 F Wymiary (mm) Waga netto 38,5 (Kg) Waga brutto 49,0 (Kg) L G B1 B2 B3 B4 B5 C1 C2 C3 C4 C5 A1 A2 A3 A4 A5 D1 D2 D3 D4 D5 340 DN /145 4 x 14/ En-Rev_A Lowara ecocirc XL i XLplus Katalog techniczny 73

74 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus D F Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus D F Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 55 / 935 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,4 / 4,1 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 52 db(a En-Rev_C ecocirc XL-XLplus D F Wymiary (mm) Waga netto 43,4 (Kg) Waga brutto 53,9 (Kg) L G B1 B2 B3 B4 B5 C1 C2 C3 C4 C5 A1 A2 A3 A4 A5 D1 D2 D3 D4 D5 340 DN /145 4 x 14/ En-Rev_A 74 Lowara ecocirc XL i XLplus Katalog techniczny

75 Krzywe parametrów pracy i dane techniczne ecocirc XL-XLplus D F Parametry pracy dotyczą cieczy o gęstości ρ = 1,0 kg/dm 3 i lepkości kinematycznej ν = 1 mm 2 /sek. ecocirc XL-XLplus D F Dane Pompy Napięcie znamionowe 1 x 230 V ±10% Ochrona IP 44 Częstotliwość 50/60 Hz Klasa izolacji 155 (F) Moc pobierana [W] (min/max) 55 / 1560 Max. ciśnienie robocze 1,0 MPa (10 bar) Prąd wejściowy [A] (min/max) 0,4 / 6,6 Temperatura cieczy -10 C (14 F) do +110 C (230 F) Wsp. EEI 0,23 Poziom hałasu 55 db(a En-Rev_B ecocirc XL-XLplus D F Wymiary (mm) Waga netto 51,3 (Kg) Waga brutto 61,8 (Kg) PN L G B1 B2 B3 B4 B5 C1 C2 C3 C4 C5 A1 A2 A3 A4 A5 D1 D2 D3 D4 D DN x DN x En-Rev_B Lowara ecocirc XL i XLplus Katalog techniczny 75

76

77 Akcesoria AKCESORIA 77 Lowara ecocirc XL i XLplus Katalog techniczny

78 Akcesoria ecocirc XL-XLplus ZESTAW PRZECIWKOŁNIERZY GWINTOWANYCH EN Zestaw obejmuje 2 przeciwkołnierze oraz śruby i uszczelki. - gwintowany, stal ocynkowana. - gwintowany, stal nierdzewna AISI 316. NUMER CZĘŚCI OPIS DN PN (bar) ø C ø A (mm) ø D (mm) ø F (mm) N Zestaw Rp 1" 1/4 PN6 stal ocynkowana Zestaw Rp 1" 1/4 PN6 AISI Zestaw Rp 1" 1/2 PN6 stal ocynkowana Zestaw Rp 1" 1/2 PN6 AISI Zestaw Rp 2" PN6 stal ocynkowana Zestaw Rp 2" PN6 AISI Zestaw Rp 2" 1/2 PN6 stal ocynkowana Zestaw Rp 2" 1/2 PN6 AISI Zestaw Rp 3" PN6 stal ocynkowana Zestaw Rp 3" PN6 AISI Zestaw Rp 4" PN6 stal ocynkowana Zestaw Rp 4" PN6 AISI Zestaw Rp 1 1/4 PN10 stal ocynkowana Zestaw Rp 1 1/4 PN10 AISI Zestaw Rp 1 1/2 PN10 stal ocynkowana Zestaw Rp 1 1/2 PN10 AISI Zestaw Rp 2 PN10 stal ocynkowana Zestaw Rp 2 PN10 AISI Zestaw Rp 2 1/2 PN10 stal ocynkowana Zestaw Rp 2 1/2 PN10 AISI Zestaw Rp 3 PN10 stal ocynkowana Zestaw Rp 3 PN10 AISI Zestaw Rp 4 PN10 stal ocynkowana Zestaw Rp 4 PN10 AISI Rp 1 1/ Rp 1 1/ Rp Rp 2 1/ Rp Rp Rp 1 1/ Rp 1 1/ Rp Rp 2 1/ Rp Rp En-Rev_A 78 Lowara ecocirc XL i XLplus Katalog techniczny

79 Akcesoria ecocirc XL-XLplus ZESTAW PRZECIWKOŁNIERZY DO WSPAWANIA EN Zestaw obejmuje 2 przeciwkołnierze oraz śruby i uszczelki. - przeciwkołnierze do wspawania, stal węglowa. - przeciwkołnierze do wspawania, stal nierdzewna AISI 316. NUMER CZĘŚCI OPIS DN PN (bar) ø C ø A (mm) ø D (mm) ø F (mm) N Zestaw DN32 PN6 stal węglowa Zestaw DN32 PN6 AISI Zestaw DN40 PN6 stal węglowa Zestaw DN40 PN6 AISI Zestaw DN50 PN6 stal węglowa Zestaw DN50 PN6 AISI Zestaw DN65 PN6 stal węglowa Zestaw DN65 PN6 AISI Zestaw DN80 PN6 stal węglowa Zestaw DN80 PN6 AISI Zestaw DN100 PN6 stal węglowa Zestaw DN100 PN6 AISI Zestaw DN32 PN10 stal węglowa Zestaw DN32 PN10 AISI Zestaw DN40 PN10 stal węglowa Zestaw DN40 PN10 AISI Zestaw DN50 PN10 stal węglowa Zestaw DN50 PN10 AISI Zestaw DN65 PN10 stal węglowa Zestaw DN65 PN10 AISI Zestaw DN80 PN10 stal węglowa Zestaw DN80 PN10 AISI Zestaw DN100 PN10 stal węglowa Zestaw DN100 PN10 AISI En-Rev_B 79 Lowara ecocirc XL i XLplus Katalog techniczny

80 Akcesoria ecocirc XL-XLplus POŁĄCZENIA ŚRUBOWE MODEL NUMER CZĘŚCI MATERIAŁ G Rp Stal ocynkowana 1 1/ Stal ocynkowana 2 1 1/ Mosiądz 1 1/ Mosiądz 2 1 1/4 Zestaw obejmuje 2 połączenia śrubowe oraz 2 uszczelki. En-Rev_A ŚLEPE KOŁNIERZE MODEL NUMER CZĘŚCI TYP CYRKULATORA D F / D F D F / D F / D F / D F D F / D F / D F Zestaw obejmuje 1 ślepy kołnierz, stal malowana, 1 o-ring oraz 4 śruby. En-Rev_A ADAPTERY* MODEL NUMER CZĘŚCI DN PN (bar) A (mm) B (mm) L** (mm) rura cyrkulator Zestaw obejmuje 1 adapter stalowy, 2 uszczelki oraz 4 śruby (z nakrętkami i podkładkami) odpowiedniej długości. ** wymiar L wliczając 2 uszczelki En-Rev_A * Przeznaczony wyłącznie dla cyrkulatorów z żeliwną obudową pompy. 80 Lowara ecocirc XL i XLplus Katalog techniczny

81 Akcesoria ecocirc XL-XLplus ZESTAW WSPORNIKÓW Malowane na czarno wsporniki do przymocowania obudowy pompy na ścianie. Zestaw zawiera 2 wsporniki. NUMER CZĘŚCI TYP CYRKULATORA PN (bar) KSZTAŁT WYMIARY (mm) A m M1 L L F (B) / F (B) / D F 6/10 A F (B) / D F 6/10 A F (B) / D F 6/10 A F / F (B) / D F 6/10 A F (B) / D F 6/10 A F (B) / D F / F (B) / D F 6/10 A F / D F 10 B F / D F 6 C F 10 B F 6 C En-Rev_A 81 Lowara ecocirc XL i XLplus Katalog techniczny

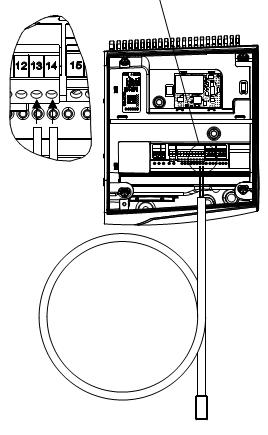

82 Akcesoria ecocirc XLplus CZUJNIK RÓŻNICOWY TEMPERATURY NUMER CZĘŚCI OPIS Czujniki temperatury KTY 82/110 En-Rev_B Zewnętrzny czujnik temperatury (1kΩ przy 25 C), podłączony do zacisków 13 (T+) i 14 (T) służy do pomiaru bezwzględnej temperatury wody, lub temperatury różnicowej wody, jeżeli jest stosowany razem z czujnikiem wbudowanym wewnątrz cyrkulatora, w trybach pracy zależnych od / podlegających wpływowi temperatury. Tryb działania oparty na temperaturze wody, wykrywanej przez czujnik wewnętrznego oraz/lub zewnętrzny czujnik temperatury, można ustawić za pomocą: Stron internetowych za pośrednictwem komunikacji bezprzewodowej (wymagany jest moduł bezprzewodowy); Oprogramowania "ecocircxl Control Center", zainstalowanego na dowolnym komputerze podłączonym do cyrkulatora za pomocą kabla USB- RS485. Podobnie jak w trybie stałej temperatury, temperatura może być wykrywana przez czujnik wewnętrzny lub dodatkowo zainstalowany zewnętrzny czujnik temperatury. W celu dokonania konfiguracji lub uzyskania dalszych informacji należy skorzystać z Instrukcji Obsługi i Konserwacji oraz Instrukcji Napędu elektronicznego. Podłączenie przewodu: 13(T+)/14(T-) Stała Temperatura Ten tryb sterowania zapewnia stałą temperaturę wody. Stała temperatura to komfortowy tryb sterowana, który może być stosowany w układach o stałej charakterystyce (na przykład domowe instalacje wody gorącej). Podstawowe założenie jest takie, że cyrkulator reguluje temperaturę wody w punkcie na rurociągu powrotnym układu, tak blisko odbiornika (np. kaloryfer) jak to możliwe. Pompa posiada wbudowany czujnik temperatury, który może być używany do regulowania prędkości pompy; w przypadku pompy zainstalowanej na rurze dopływowej lub rurociągu powrotnym, ale daleko od odbiornika, możliwe jest wykrywanie temperatury wody za pomocą zewnętrznego czujnika temperatury. Stała T Ten tryb sterowania utrzymuje temperaturę różnicową pompowanej cieczy na stałym poziomie pomiędzy dwoma różnymi punktami układu, zmieniając szybkość przepływu. Wewnętrzna sonda i zewnętrzny czujnik temperatury pracują razem w celu wykrycia obu temperatur. P/T W tym trybie sterowania napęd zmienia nastawę ciśnienia różnicowego, która ma być utrzymywana przez pompę, w zależności od mierzonej temperatury cieczy. Ten tryb można zastosować przy: ciśnieniu stałym w zależności od temperatury wody: w tym trybie sterowania pompa zmienia nastawę ciśnienia stałego, w zależności od mierzonej temperatury cieczy; Ciśnieniu proporcjonalnym w zależności od temperatury wody: w tym trybie sterowania pompa zmienia nastawę ciśnienia proporcjonalnego, w zależności od mierzonej temperatury cieczy. 82 Lowara ecocirc XL i XLplus Katalog techniczny

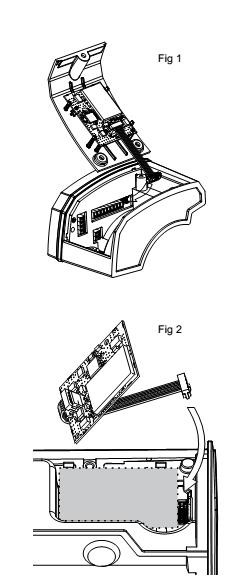

83 Akcesoria ecocirc XLplus MODUŁ BEZPRZEWODOWY ORAZ DODATKOWY MODUŁ RS485 NUMER CZĘŚCI OPIS Moduł bezprzewodowy Moduł RS 485 En-Rev_A Napęd może być wyposażony w opcjonalne moduły, które powinny być zamocowane na spodzie pokrywy napędu (modele (N), (N), (N), (N) - fig. 1) lub we odpowiedniej szczelinie wewnątrz jednostki napędowej (wszystkie pozostałe modele - fig. 2). W celu dokonania konfiguracji lub uzyskania dalszych informacji należy skorzystać z Instrukcji Obsługi i Konserwacji oraz Instrukcji Napędu elektronicznego. Zakres dostawy obejmuje opcjonalny moduł, kabel płaski do podłączenia do napędu oraz Instrukcję Instalacji, Obsługi i Konserwacji. Moduł bezprzewodowy Moduł bezprzewodowy jest modułem opcjonalnym, jedynie dla ecocirc XLplus. Moduł jest przeznaczony do generowania sieci bezprzewodowej oraz do aktywacji drugiego kanału RS485 (zaciski ). Łączność bezprzewodowa pozwala użytkownikom odczytywać i ustawiać parametry pompy za pomocą urządzeń takich jak laptopy, tablety i smartfony, w obszarze kilku metrów od cyrkulatora. Kiedy moduł bezprzewodowy jest podłączony do ecocirc XLplus i poprawnie skonfigurowany, generuje on zabezpieczoną sieć bezprzewodową, do której dostęp uzyskuje się za pomocą numeru seryjnego i hasła wydrukowanego na etykiecie naklejonej na boku napędu cyrkulatora. Druga dostępność portu RS485 może być wymagana przez zewnętrzny system BSM, kiedy pierwszy port (zaciski ) jest wykorzystywany do komunikacji wewnętrznej w konfiguracjach z pompami podwójnymi lub pompami bliźniaczymi. Moduł bezprzewodowy może być stosowany do: monitorowania parametrów operacyjnych; monitorowania sygnalizacji alarmów i błędów; ustawiania trybu sterowania; ustawiania nastaw; ustawiania trybu sterowania w oparciu o kontrolę temperatury; ustawiania działania pomp podwójnych. Moduł RS-485 Moduł RS485 jest modułem opcjonalnym, jedynie dla pomp ecocirc XLplus. Moduł jest przeznaczony do aktywacji drugiego kanału RS485 (zaciski ). Druga dostępność portu RS485 może być wymagana przez zewnętrzny system BSM, kiedy pierwszy port (zaciski ) jest wykorzystywany do komunikacji wewnętrznej w konfiguracjach z pompami podwójnymi lub pompami bliźniaczymi. 83 Lowara ecocirc XL i XLplus Katalog techniczny

84 Akcesoria ecocirc XL ZESTAW DRUGIEGO PRZEKAŹNIKA NUMER CZĘŚCI OPIS ZESTAW DRUGIEGO PRZEKAŹNIKA En-Rev_A Napęd ecocirc XL może być wyposażony w opcjonalne moduły, które powinny być zamocowane w odpowiedniej szczelinie wewnątrz jednostki napędowej. Zakres dostawy obejmuje opcjonalny moduł oraz Instrukcję Instalacji, Obsługi i Konserwacji. Drygi przekaźnik (Fig. 3) jest modułem opcjonalnym, jedynie dla ecocirc XL. Można go zainstalować we wszystkich modelach ecocirc XL models za wyjątkiem ecocirc XL (N), ecocirc XL (N), ecocirc XL (N) oraz ecocirc XL (N). Drugi Przekaźnik jest wyjściem cyfrowym, przeznaczonym do dostarczania informacji o obecności lub braku zasilania w cyrkulatorze; informuje on w sposób zdalny, czy cyrkulator pracuje. Zestaw zawiera: - 1 Moduł przekaźnika - 1 Moduł przyłączeniowy - 1 Instrukcję obsługi. ecocirc XLplus ZESTAW KABLA USB / RS-485 NUMER CZĘŚCI OPIS Zestaw kabla USB/RS-485 En-Rev_A Kabel USB / RS-485 (Fig. 4) to zestaw opcjonalny, wyłącznie dla ecocirc XLplus, przeznaczony do podłączenia cyrkulatora do zewnętrznego laptopa, tak aby za pomocą Xylem Circulator Control Center móc zdalnie odczytywać i ustawiać parametry pompy. Składa się on z kabla służącego do podłączenia cyrkulatora do laptopa oraz pamięci USB, zawierającej oprogramowanie Xylem Circulators Control Center. Oprogramowanie Xylem Circulator Control Center może być stosowane do: monitorowania parametrów operacyjnych; monitorowania sygnalizacji alarmów i błędów; ustawiania trybu sterowania; ustawiania nastaw; ustawiania trybu sterowania w oparciu o kontrolę temperatury; ustawiania działania pomp podwójnych. Zestaw zawiera: - 1 kabel USB-RS485 z 3-pinowym złączem żeńskim - 1 adapter kablowy z 3-pinowym złączem męskim - 1 pamięć USB - 2 instrukcje obsługi. 84 Lowara ecocirc XL i XLplus Katalog techniczny

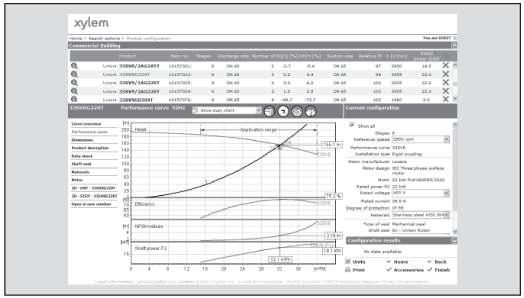

85 Dokumentacja DOKUMENTACJA I WYBÓR INNYCH PRODUKTÓW Xylect TM Let s Solve Water PROFESSIONAL Selection tool for Xylem products Xylect TM to oprogramowanie do wyboru pomp z rozbudowaną bazą on-line" informacji o produktach zawierającą pełną ofertę pomp Lowara i Vogel oraz powiązanych produktów z wieloma opcjami wyszukiwania i wygodnymi funkcjami zarządzania projektami. W systemie przechowywane są aktualne informacje o tysiącach produktów i akcesoriów. Możliwość wyszukiwania według zastosowań oraz dostępność szczegółowych informacji sprawiają, że optymalny wybór jest łatwy także w przypadku braku dogłębnej wiedzy o produktach Lowara i Vogel. Możliwe jest wyszukiwanie wg: Zastosowania Typu produktu Charakterystyki pracy Xylect zapewnia następujące dane: Lista wyników wyszukiwania Krzywe wydajności (przepływ, podnoszenie, moc, wydajność, NPSH) Parametry silnika Rysunki wymiarowe Opcje Wydruki danych technicznych Pobieranie plików w formacie dxf Wyszukiwanie według zastosowania umożliwia dokonanie prawidłowego wyboru użytkownikom, którym oferta naszych produktów nie jest jeszcze znana. Lowara ecocirc XL i XLplus Katalog 85
