BUDOWA WOLNOSTOJĄCEGO ZADASZENIA DLA AMBULANSÓW RATOWNICTWA MEDYCZNEGO I PDZ REJONOWA STACJA POGOTOWIA RATUNKOWEGO SZOZ UL. RYCERSKA 10 POZNAŃ

Wielkość: px
Rozpocząć pokaz od strony:

Download "BUDOWA WOLNOSTOJĄCEGO ZADASZENIA DLA AMBULANSÓW RATOWNICTWA MEDYCZNEGO I PDZ REJONOWA STACJA POGOTOWIA RATUNKOWEGO SZOZ UL. RYCERSKA 10 POZNAŃ"

Transkrypt

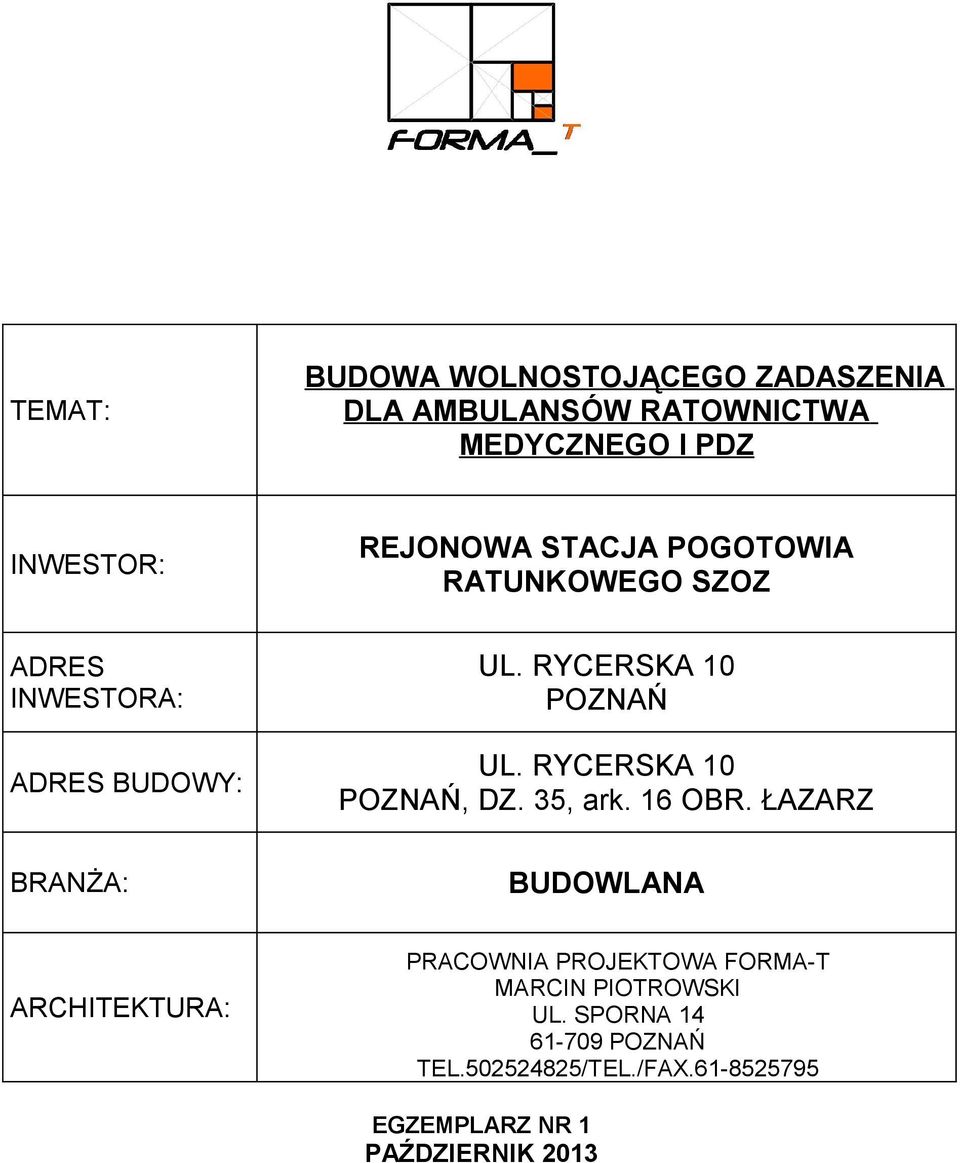

1 TEMAT: BUDOWA WOLNOSTOJĄCEGO ZADASZENIA DLA AMBULANSÓW RATOWNICTWA MEDYCZNEGO I PDZ INWESTOR: REJONOWA STACJA POGOTOWIA RATUNKOWEGO SZOZ ADRES INWESTORA: ADRES BUDOWY: UL. RYCERSKA 10 POZNAŃ UL. RYCERSKA 10 POZNAŃ, DZ. 35, ark. 16 OBR. ŁAZARZ BRANŻA: BUDOWLANA ARCHITEKTURA: PRACOWNIA PROJEKTOWA FORMA-T MARCIN PIOTROWSKI UL. SPORNA POZNAŃ TEL /TEL./FAX EGZEMPLARZ NR 1 PAŹDZIERNIK 2013

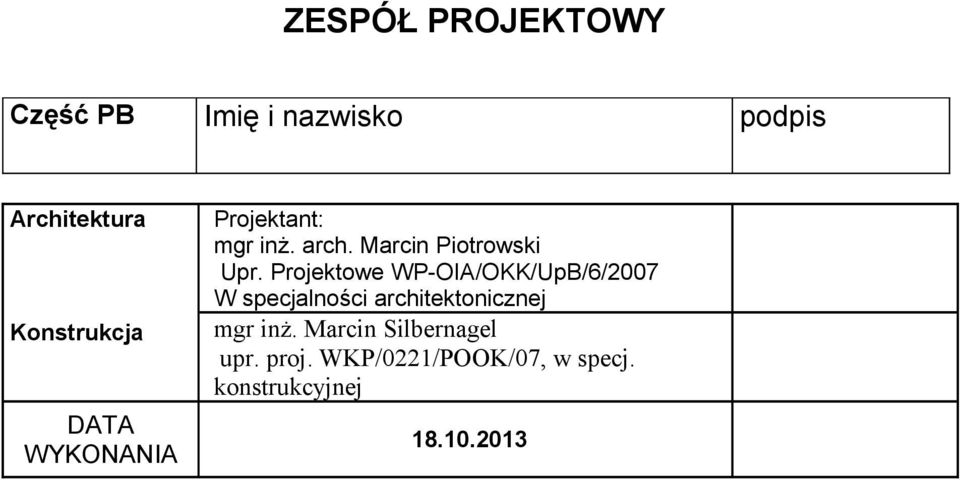

2 ZESPÓŁ PROJEKTOWY Część PB Imię i nazwisko podpis Architektura Konstrukcja DATA WYKONANIA Projektant: mgr inż. arch. Marcin Piotrowski Upr. Projektowe WP-OIA/OKK/UpB/6/2007 W specjalności architektonicznej mgr inż. Marcin Silbernagel upr. proj. WKP/0221/POOK/07, w specj. konstrukcyjnej

3 1 Podstawa opracowania OPIS TECHNICZNY Uzgodnienia i warunki określone przez zleceniodawcę. Wizja lokalna dokonana przez autora projektu, pomiary z natury Obowiązujące normy i przepisy Decyzja nr 141/2013 o Ustaleniu Lokalizacji Inwestycji Celu Publicznego z dnia r. Wytyczne producentów elementów projektowanych do montażu i wbudowania 2 Cel i zakres opracowania. Zagospdoarowanie terenu. Celem niniejszego opracowania jest projekt budowy samonośnego, zadaszenia dla ambulasnów na terenie Rejonowej Stacji Pogotowia Ratunkowego w Poznaniu, przy ul. Rycerskiej 10. Zadanie obejmuje wykonanie zadaszenia systemowego nad 4 miejscami parkingowymi, w technologii konstrukcji stalowej, przekrycie z poliwęglanu komorowego. Teren przeznaczony na montaż zadaszenia jest obecnie parkingiem ambulansów. Całość działki jest w pełni zagospodarowana. Powierzchnia działki wynosi m2. Powierzchnia zabudowy istniejących obiektów 4703 m2. Procent zabudowy dla stanu proejtkowanego wynosi 32%. Wymiary: szerokość wiaty 14,40x6,50 m, powierzchnia zadaszenia 95,7 m2. Wysokość zadaszenia cm, czym spełnione są wytyczne z Decyzji o Ustaleniu Lokalizacji Inwestycji Celu publicznego. 3 Opis zakresu prac. 1. Prace budowlane obejmować będą: Wykonanie wykopu pod betonowy fundament zadaszenia Dostawę i montaż prefabrykowanej wiaty zadaszenia konstrukcja stalowa z przekryciem z poliwęglanu komorowego przejrzystego 4 Opis przyjętej technologii prac budowlanych Prace budowlane Prace obejmują: o Wykonanie wykopu pod każdy ze słupów zadaszenia wraz z rozbiórką istniejacej warstwy bitumicznej. Wielkość fundamentu 140x140x40cm, posadowienie na poziomie 1,0 m (w przypadku innego systemu konstrukcji zadaszenia wykonawca ma obowiązek dostosować wymiary fundamentów do swojego systemu). o Dostawa zadaszenia komplet prefabrykowany, konstrukcja z profili stalowych grubościennych ( słupki 150x150x6 mm, płatwie 250x100x6 mm, przęsła 100x50x3 mm), malowanych. Profile użyte do wykonania wiaty dobiera producent zadaszenia dostosowując technologię do współczynników wytrzymałościowych zadanego materiału i zgodnie z normami obciążeniowymi. o Konstrukcja malowana na kolor RAL 5003 (5 krotnie, 2x farbą podkładową, 3x farbą nawierzchniową) Łączna grubość powłoki malarskiej wynosić powinna nie mniej niż 150 mikronów. o Słupy zadaszenia należy zabezpieczyć na odcinku od stopy fundamentowej do poziomu ok. 10 cm ponad terenem warstwą papy zgrzewalnej. o Pokrycie zadaszenia wykonane zostanie z płyt poliwęglanowych przejrzystych komorowych o grubości min. 10 mm w systemowych zamkach i elementach montażowych.

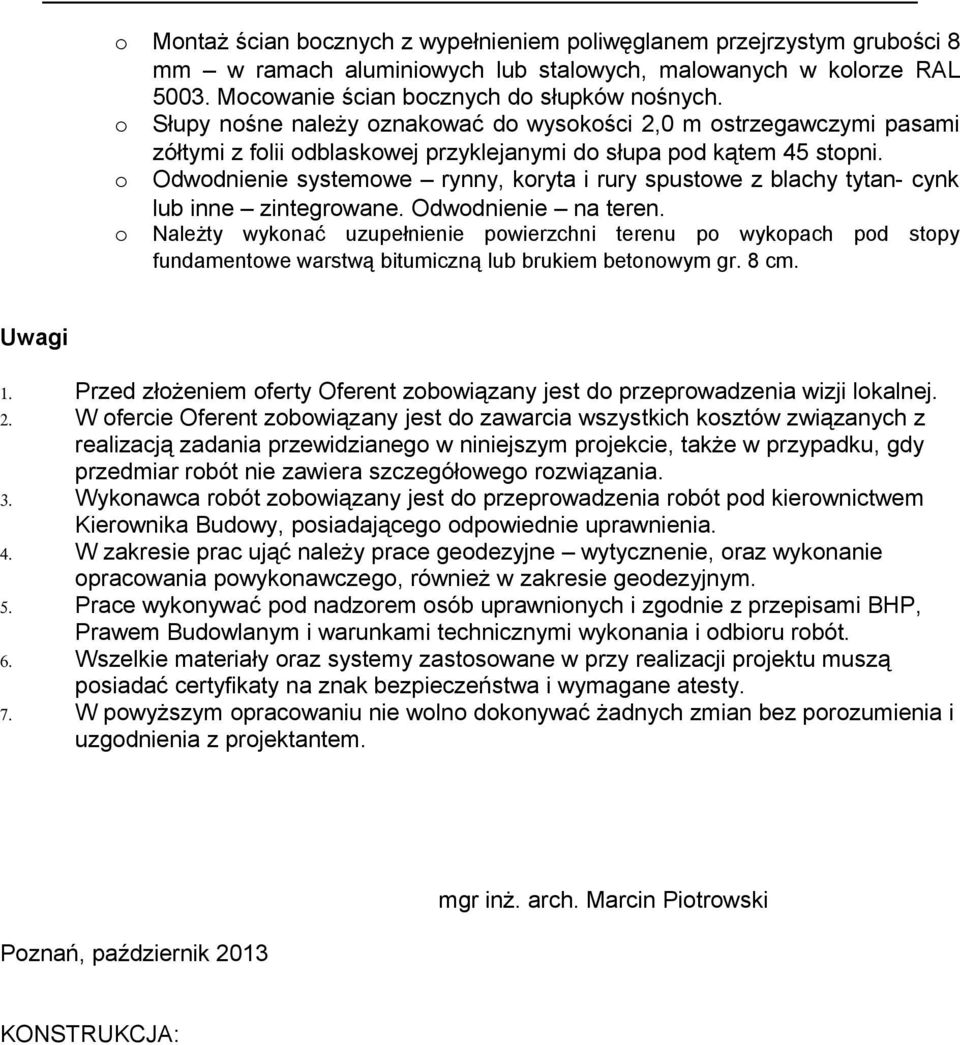

4 o Montaż ścian bocznych z wypełnieniem poliwęglanem przejrzystym grubości 8 mm w ramach aluminiowych lub stalowych, malowanych w kolorze RAL Mocowanie ścian bocznych do słupków nośnych. o Słupy nośne należy oznakować do wysokości 2,0 m ostrzegawczymi pasami zółtymi z folii odblaskowej przyklejanymi do słupa pod kątem 45 stopni. o Odwodnienie systemowe rynny, koryta i rury spustowe z blachy tytan- cynk lub inne zintegrowane. Odwodnienie na teren. o Należty wykonać uzupełnienie powierzchni terenu po wykopach pod stopy fundamentowe warstwą bitumiczną lub brukiem betonowym gr. 8 cm. Uwagi 1. Przed złożeniem oferty Oferent zobowiązany jest do przeprowadzenia wizji lokalnej. 2. W ofercie Oferent zobowiązany jest do zawarcia wszystkich kosztów związanych z realizacją zadania przewidzianego w niniejszym projekcie, także w przypadku, gdy przedmiar robót nie zawiera szczegółowego rozwiązania. 3. Wykonawca robót zobowiązany jest do przeprowadzenia robót pod kierownictwem Kierownika Budowy, posiadającego odpowiednie uprawnienia. 4. W zakresie prac ująć należy prace geodezyjne wytycznenie, oraz wykonanie opracowania powykonawczego, również w zakresie geodezyjnym. 5. Prace wykonywać pod nadzorem osób uprawnionych i zgodnie z przepisami BHP, Prawem Budowlanym i warunkami technicznymi wykonania i odbioru robót. 6. Wszelkie materiały oraz systemy zastosowane w przy realizacji projektu muszą posiadać certyfikaty na znak bezpieczeństwa i wymagane atesty. 7. W powyższym opracowaniu nie wolno dokonywać żadnych zmian bez porozumienia i uzgodnienia z projektantem. Poznań, październik 2013 mgr inż. arch. Marcin Piotrowski KONSTRUKCJA:

5 Obliczenia statyczno wytrzymałościowe oraz wymiarowanie elementów konstrukcyjnych ZEBRANIE OBCIĄŻEŃ PRZEKRYCIE DACHOWE Pochylenie połaci =0 0 Obciążenia stałe: Obc. char. f Obc. obl. Obciążenia na stropodach [kn/m 2 ] [kn/m 2 ] Pokrycie dachowe płyta poliwęglanowa 0,1 1,2 0,12 Ciężar własny konstrukcji (ciężary własne elementów uwzględnione przez program Robot) = 0,1-0,12 Obciążenie śniegiem dachu jednospadowego Z1-1a dla C1: Strefa II Poznań -Q k = 0,90 [kn/m 2 ] C 1 = 0,8 Obc. char. [kn/m 2 ] f Obc. obl. [kn/m 2 ] 0,9 x 0,8 = 0,72 1,5 1,08 0,72-1,08 Dla dwupolaciowego 0,85 Obciążenie wiatrem: Oddziaływanie wiatru na wiatę - Z1-10: Strefa I, wysokość do 300m n.p.m. Poznań -q k = 0,30 [kn/m 2 ] Konstrukcja niepodatna na dynamiczne oddziaływanie wiatru ß=1,8 Teren kategorii B, wysokość budynku nad poziom terenu 3,6m, C e =0,65 Wiata jednospadowa: C P =2

6 Obc. char. [kn/m 2 ] f Obc. obl. [kn/m 2 ] 0,3 x 1,8x0,65x2 = 0,7 1,5 1,05 0,7-1,05 OBLICZENIA STATYCZNE I WYMIAROWANIE ELEMENTÓW KONSTRUKCJI Układ konstrukcyjny stanowią stalowe płatwie wykonane z rur prostokątnych 100x50x3mm, podciągi z rur prostokątnych 250x150x6mm oraz słupów kwadratowych o przekroju 150x150x6mm. Wszystkie elementy wyprodukowane ze stali S235 a ich połączenia zaprojektowano jako sztywne. Słupy zostały utwierdzone z stopach fundamentowych o wymiarach 140x140x40cm wykonanych z betonu B20 i stali RB 500W (zbrojenie prętami ϕ12 co 20cm) Model wykonany w programie ROBOT, słupy utwierdzone w fundamentach, połączenia wykonane jako sztywne. Wykres momentów zginających w SGN dla płatwi dachowej Wykresy sił tnących w SGN dla płatwi dachowej

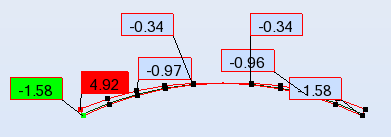

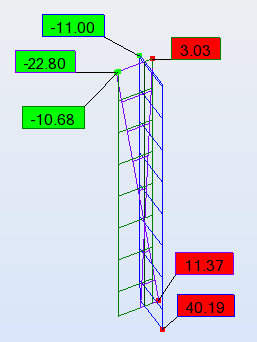

7 Ugięcie płatwi dachowej w SGU Wykres momentów zginających w SGN dla podciągu Wykresy sił tnących w SGN dla podciągu Ugięcie podciągu w SGU Siły przekrojowe w SGN dla słupa OBLICZENIA KONSTRUKCJI STALOWYCH

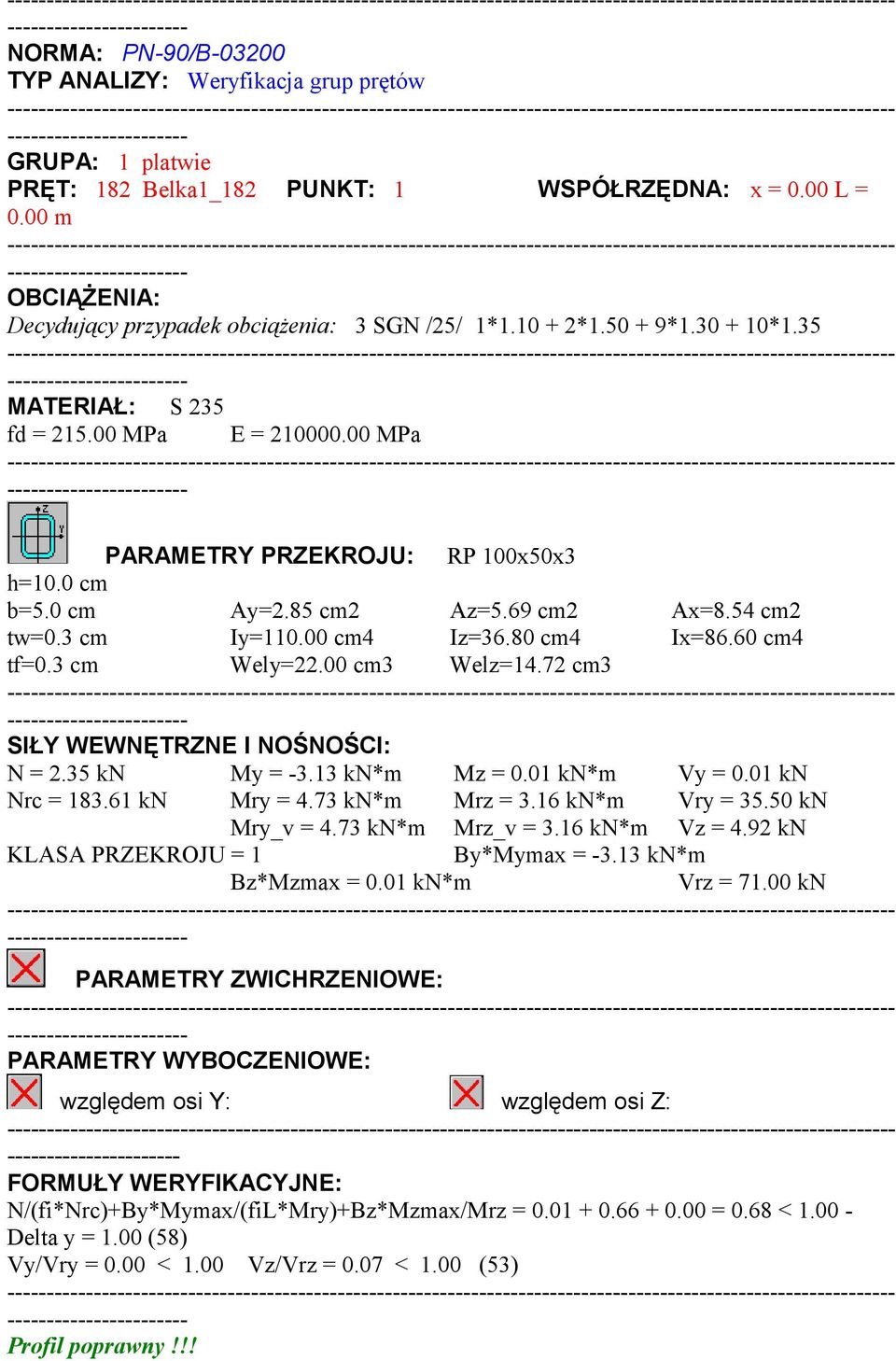

8 NORMA: PN-90/B TYP ANALIZY: Weryfikacja grup prętów GRUPA: 1 platwie PRĘT: 182 Belka1_182 PUNKT: 1 WSPÓŁRZĘDNA: x = 0.00 L = 0.00 m OBCIĄŻENIA: Decydujący przypadek obciążenia: 3 SGN /25/ 1* * * *1.35 MATERIAŁ: S 235 fd = MPa E = MPa PARAMETRY PRZEKROJU: RP 100x50x3 h=10.0 cm b=5.0 cm Ay=2.85 cm2 Az=5.69 cm2 Ax=8.54 cm2 tw=0.3 cm Iy= cm4 Iz=36.80 cm4 Ix=86.60 cm4 tf=0.3 cm Wely=22.00 cm3 Welz=14.72 cm3 SIŁY WEWNĘTRZNE I NOŚNOŚCI: N = 2.35 kn My = kn*m Mz = 0.01 kn*m Vy = 0.01 kn Nrc = kn Mry = 4.73 kn*m Mrz = 3.16 kn*m Vry = kn Mry_v = 4.73 kn*m Mrz_v = 3.16 kn*m Vz = 4.92 kn KLASA PRZEKROJU = 1 By*Mymax = kn*m Bz*Mzmax = 0.01 kn*m Vrz = kn PARAMETRY ZWICHRZENIOWE: PARAMETRY WYBOCZENIOWE: względem osi Y: względem osi Z: FORMUŁY WERYFIKACYJNE: N/(fi*Nrc)+By*Mymax/(fiL*Mry)+Bz*Mzmax/Mrz = = 0.68 < Delta y = 1.00 (58) Vy/Vry = 0.00 < 1.00 Vz/Vrz = 0.07 < 1.00 (53) Profil poprawny!!!

9 OBLICZENIA KONSTRUKCJI STALOWYCH NORMA: PN-90/B TYP ANALIZY: Weryfikacja grup prętów GRUPA: 2 slupy PRĘT: 329 Słup1_329 PUNKT: 1 WSPÓŁRZĘDNA: x = 0.00 L = 0.00 m OBCIĄŻENIA: Decydujący przypadek obciążenia: 3 SGN /25/ 1* * * *1.35 MATERIAŁ: S 235 fd = MPa E = MPa PARAMETRY PRZEKROJU: RK 150x150x6 h=15.0 cm b=15.0 cm Ay=17.10 cm2 Az=17.10 cm2 Ax=34.20 cm2 tw=0.6 cm Iy= cm4 Iz= cm4 Ix= cm4 tf=0.6 cm Wely= cm3 Welz= cm3 SIŁY WEWNĘTRZNE I NOŚNOŚCI: N = kn My = 0.53 kn*m Mz = kn*m Vy = kn Nrc = kn Mry = kn*m Mrz = kn*m Vry = kn Mry_v = kn*m Mrz_v = kn*m Vz = kn KLASA PRZEKROJU = 2 By*Mymax = 0.53 kn*m Bz*Mzmax = kn*m Vrz = kn PARAMETRY ZWICHRZENIOWE: PARAMETRY WYBOCZENIOWE: względem osi Y: względem osi Z: Ly = 3.20 m Lambda_y = 0.45 Lz = 3.20 m Lambda_z = 0.45 Lwy = 2.24 m Ncr y = kn Lwz = 2.24 m Ncr z = kn Lambda y = fi y = 0.95 Lambda z = fi z = FORMUŁY WERYFIKACYJNE:

10 N/(fi*Nrc)+By*Mymax/(fiL*Mry)+Bz*Mzmax/Mrz = = 0.75 < Delta z = 0.99 (58) Vy/Vry = 0.05 < 1.00 Vz/Vrz = 0.00 < 1.00 (53) Profil poprawny!!! OBLICZENIA KONSTRUKCJI STALOWYCH NORMA: PN-90/B TYP ANALIZY: Weryfikacja grup prętów GRUPA: 3 podciagi PRĘT: 325 Belka1_325 PUNKT: 1 WSPÓŁRZĘDNA: x = 0.57 L = 3.72 m OBCIĄŻENIA: Decydujący przypadek obciążenia: 3 SGN /25/ 1* * * *1.35 MATERIAŁ: S 235 fd = MPa E = MPa PARAMETRY PRZEKROJU: RP 250x150x6 h=25.0 cm b=15.0 cm Ay=17.32 cm2 Az=28.88 cm2 Ax=46.20 cm2 tw=0.6 cm Iy= cm4 Iz= cm4 Ix= cm4 tf=0.6 cm Wely= cm3 Welz= cm3 SIŁY WEWNĘTRZNE I NOŚNOŚCI: N = kn My = kn*m Mz = 1.30 kn*m Vy = 0.32 kn Nrc = kn Mry = kn*m Mrz = kn*m Vry = kn Mry_v = kn*m Mrz_v = kn*m Vz = kn KLASA PRZEKROJU = 2 By*Mymax = kn*m Bz*Mzmax = 1.30 kn*m Vrz = kn PARAMETRY ZWICHRZENIOWE: PARAMETRY WYBOCZENIOWE: względem osi Y: względem osi Z:

11 FORMUŁY WERYFIKACYJNE: N/(fi*Nrc)+By*Mymax/(fiL*Mry)+Bz*Mzmax/Mrz = = 0.62 < Delta y = 1.00 (58) Vy/Vry = 0.00 < 1.00 Vz/Vrz = 0.03 < 1.00 (53) Profil poprawny!!! 1. Założenia: OBLICZENIA STOPY FUNDAMENTOWEJ MATERIAŁ: BETON: klasa B20, ciężar objętościowy = 24,0 (kn/m3) STAL: klasa A-III, f yd = 350,00 (MPa) OPCJE: 5 Obliczenia wg normy: betonowej: PN-B (2002) gruntowej: PN-81/B Oznaczenie parametrów geotechnicznych metodą: B współczynnik m = 0,81 - do obliczeń nośności współczynnik m = 0,72 - do obliczeń poślizgu współczynnik m = 0,72 - do obliczeń obrotu 7 Wymiarowanie fundamentu na: Nośność Osiadanie - Sdop = 7,00 (cm) - czas realizacji budynku: tb > 12 miesięcy - współczynnik odprężenia: = 1,00 Obrót Poślizg Przebicie / ścinanie 8 Graniczne położenie wypadkowej obciążeń: - długotrwałych w rdzeniu I - całkowitych w rdzeniu II 2. Geometria A = 1,40 (m) B = 1,40 (m) h = 0,40 (m) a = 0,30 (m) b = 0,30 (m)

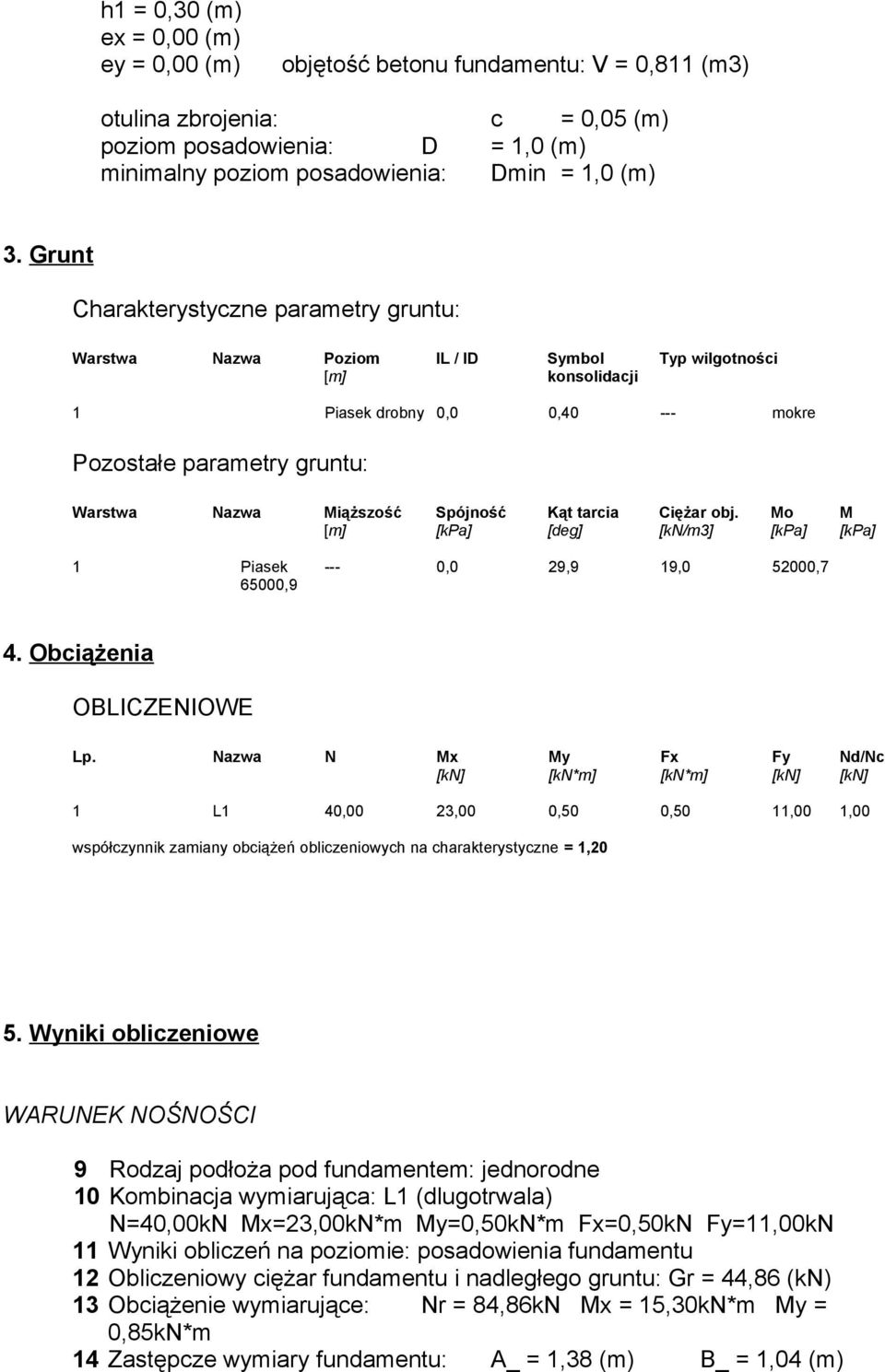

12 h1 = 0,30 (m) ex = 0,00 (m) ey = 0,00 (m) objętość betonu fundamentu: V = 0,811 (m3) otulina zbrojenia: c = 0,05 (m) poziom posadowienia: D = 1,0 (m) minimalny poziom posadowienia: Dmin = 1,0 (m) 3. Grunt Charakterystyczne parametry gruntu: Warstwa Nazwa Poziom IL / ID Symbol Typ wilgotności [m] konsolidacji 1 Piasek drobny 0,0 0, mokre Pozostałe parametry gruntu: Warstwa Nazwa Miąższość Spójność Kąt tarcia Ciężar obj. Mo M [m] [kpa] [deg] [kn/m3] [kpa] [kpa] 1 Piasek --- 0,0 29,9 19, , ,9 4. Obciążenia OBLICZENIOWE Lp. Nazwa N Mx My Fx Fy Nd/Nc [kn] [kn*m] [kn*m] [kn] [kn] 1 L1 40,00 23,00 0,50 0,50 11,00 1,00 współczynnik zamiany obciążeń obliczeniowych na charakterystyczne = 1,20 5. Wyniki obliczeniowe WARUNEK NOŚNOŚCI 9 Rodzaj podłoża pod fundamentem: jednorodne 10 Kombinacja wymiarująca: L1 (dlugotrwala) N=40,00kN Mx=23,00kN*m My=0,50kN*m Fx=0,50kN Fy=11,00kN 11 Wyniki obliczeń na poziomie: posadowienia fundamentu 12 Obliczeniowy ciężar fundamentu i nadległego gruntu: Gr = 44,86 (kn) 13 Obciążenie wymiarujące: Nr = 84,86kN Mx = 15,30kN*m My = 0,85kN*m 14 Zastępcze wymiary fundamentu: A_ = 1,38 (m) B_ = 1,04 (m)

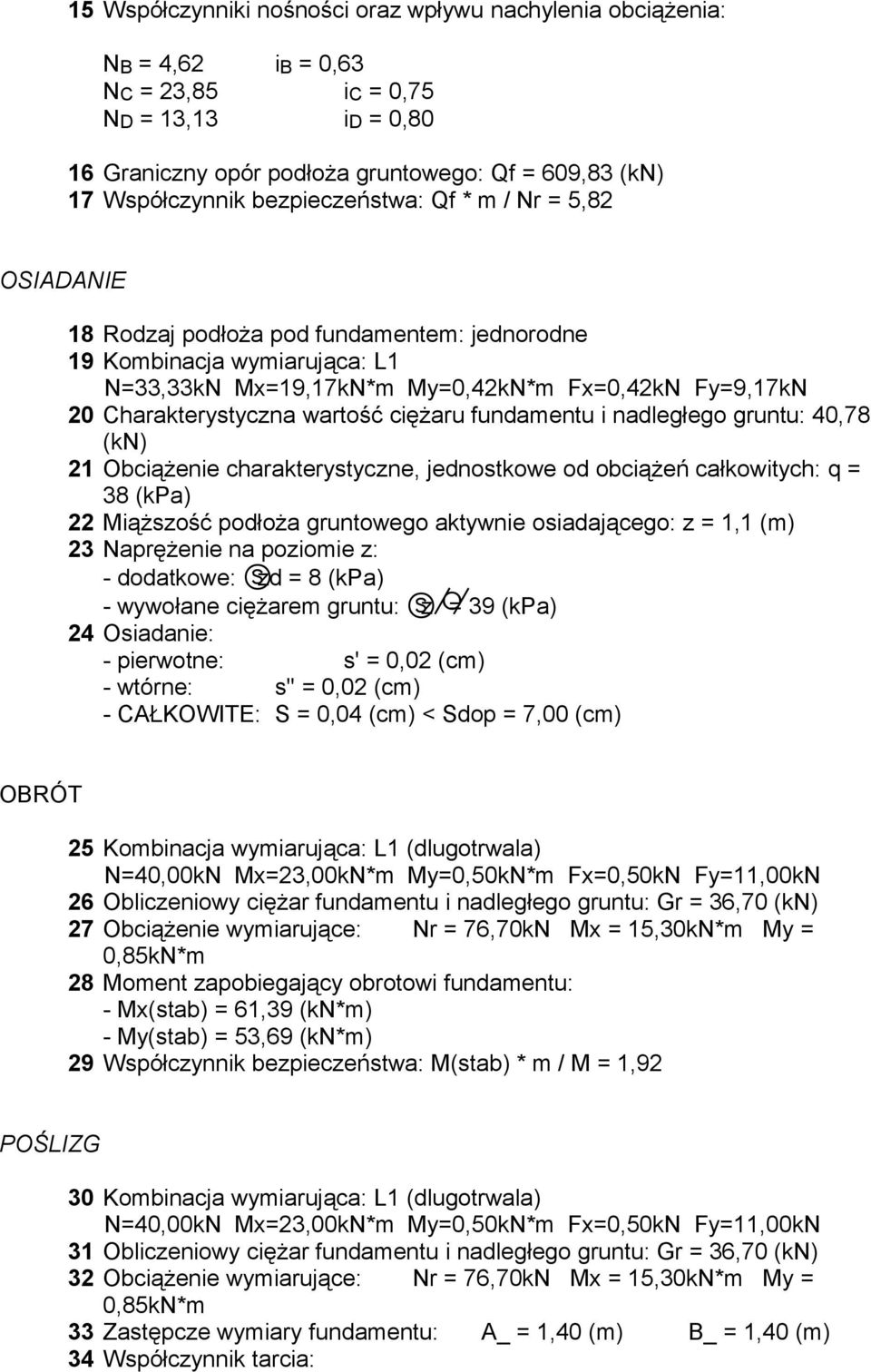

13 15 Współczynniki nośności oraz wpływu nachylenia obciążenia: NB = 4,62 ib = 0,63 NC = 23,85 ic = 0,75 ND = 13,13 id = 0,80 16 Graniczny opór podłoża gruntowego: Qf = 609,83 (kn) 17 Współczynnik bezpieczeństwa: Qf * m / Nr = 5,82 OSIADANIE 18 Rodzaj podłoża pod fundamentem: jednorodne 19 Kombinacja wymiarująca: L1 N=33,33kN Mx=19,17kN*m My=0,42kN*m Fx=0,42kN Fy=9,17kN 20 Charakterystyczna wartość ciężaru fundamentu i nadległego gruntu: 40,78 (kn) 21 Obciążenie charakterystyczne, jednostkowe od obciążeń całkowitych: q = 38 (kpa) 22 Miąższość podłoża gruntowego aktywnie osiadającego: z = 1,1 (m) 23 Naprężenie na poziomie z: - dodatkowe: zd = 8 (kpa) - wywołane ciężarem gruntu: z = 39 (kpa) 24 Osiadanie: - pierwotne: s' = 0,02 (cm) - wtórne: s'' = 0,02 (cm) - CAŁKOWITE: S = 0,04 (cm) < Sdop = 7,00 (cm) OBRÓT 25 Kombinacja wymiarująca: L1 (dlugotrwala) N=40,00kN Mx=23,00kN*m My=0,50kN*m Fx=0,50kN Fy=11,00kN 26 Obliczeniowy ciężar fundamentu i nadległego gruntu: Gr = 36,70 (kn) 27 Obciążenie wymiarujące: Nr = 76,70kN Mx = 15,30kN*m My = 0,85kN*m 28 Moment zapobiegający obrotowi fundamentu: - Mx(stab) = 61,39 (kn*m) - My(stab) = 53,69 (kn*m) 29 Współczynnik bezpieczeństwa: M(stab) * m / M = 1,92 POŚLIZG 30 Kombinacja wymiarująca: L1 (dlugotrwala) N=40,00kN Mx=23,00kN*m My=0,50kN*m Fx=0,50kN Fy=11,00kN 31 Obliczeniowy ciężar fundamentu i nadległego gruntu: Gr = 36,70 (kn) 32 Obciążenie wymiarujące: Nr = 76,70kN Mx = 15,30kN*m My = 0,85kN*m 33 Zastępcze wymiary fundamentu: A_ = 1,40 (m) B_ = 1,40 (m) 34 Współczynnik tarcia:

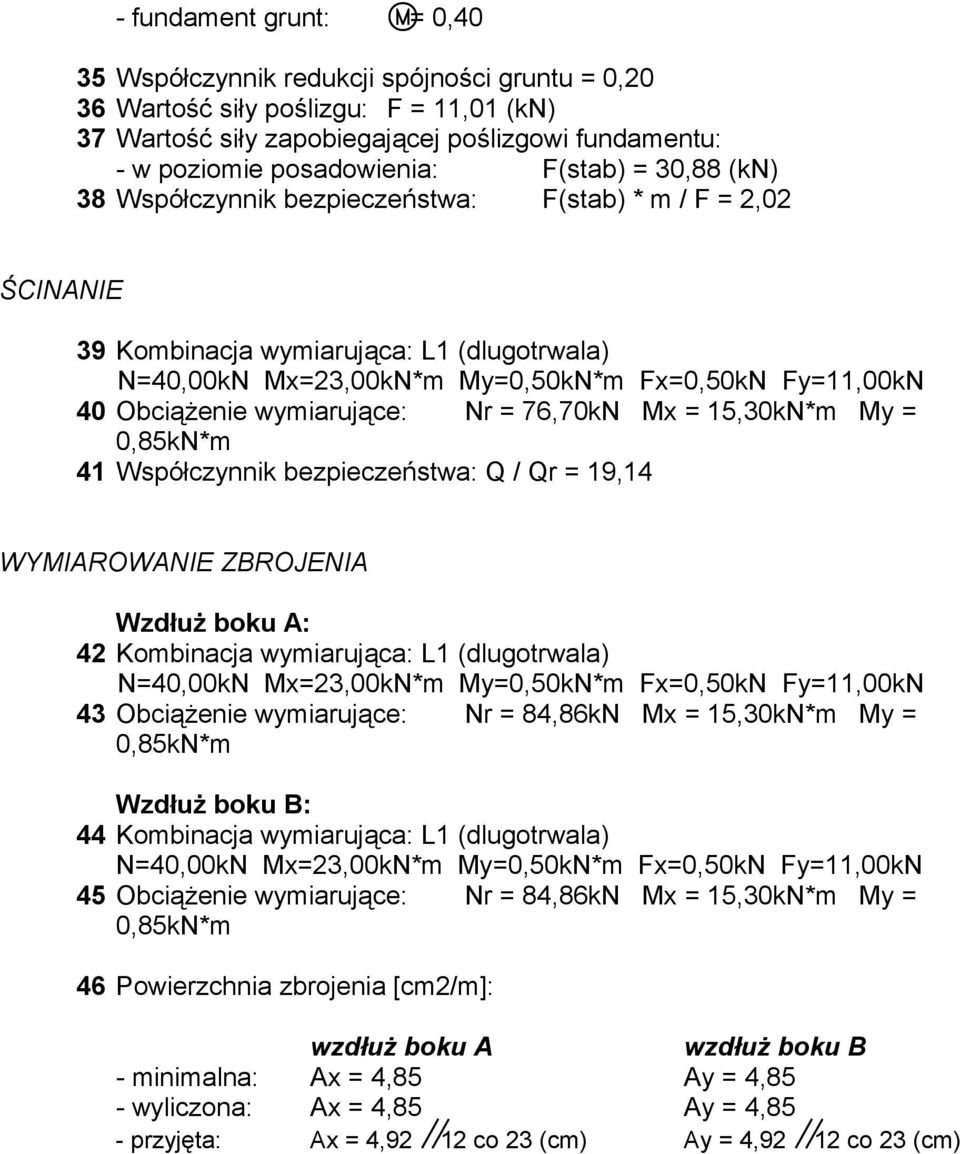

14 - fundament grunt: = 0,40 35 Współczynnik redukcji spójności gruntu = 0,20 36 Wartość siły poślizgu: F = 11,01 (kn) 37 Wartość siły zapobiegającej poślizgowi fundamentu: - w poziomie posadowienia: F(stab) = 30,88 (kn) 38 Współczynnik bezpieczeństwa: F(stab) * m / F = 2,02 ŚCINANIE 39 Kombinacja wymiarująca: L1 (dlugotrwala) N=40,00kN Mx=23,00kN*m My=0,50kN*m Fx=0,50kN Fy=11,00kN 40 Obciążenie wymiarujące: Nr = 76,70kN Mx = 15,30kN*m My = 0,85kN*m 41 Współczynnik bezpieczeństwa: Q / Qr = 19,14 WYMIAROWANIE ZBROJENIA Wzdłuż boku A: 42 Kombinacja wymiarująca: L1 (dlugotrwala) N=40,00kN Mx=23,00kN*m My=0,50kN*m Fx=0,50kN Fy=11,00kN 43 Obciążenie wymiarujące: Nr = 84,86kN Mx = 15,30kN*m My = 0,85kN*m Wzdłuż boku B: 44 Kombinacja wymiarująca: L1 (dlugotrwala) N=40,00kN Mx=23,00kN*m My=0,50kN*m Fx=0,50kN Fy=11,00kN 45 Obciążenie wymiarujące: Nr = 84,86kN Mx = 15,30kN*m My = 0,85kN*m 46 Powierzchnia zbrojenia [cm2/m]: wzdłuż boku A wzdłuż boku B - minimalna: Ax = 4,85 Ay = 4,85 - wyliczona: Ax = 4,85 Ay = 4,85 - przyjęta: Ax = 4,92 12 co 23 (cm) Ay = 4,92 12 co 23 (cm)

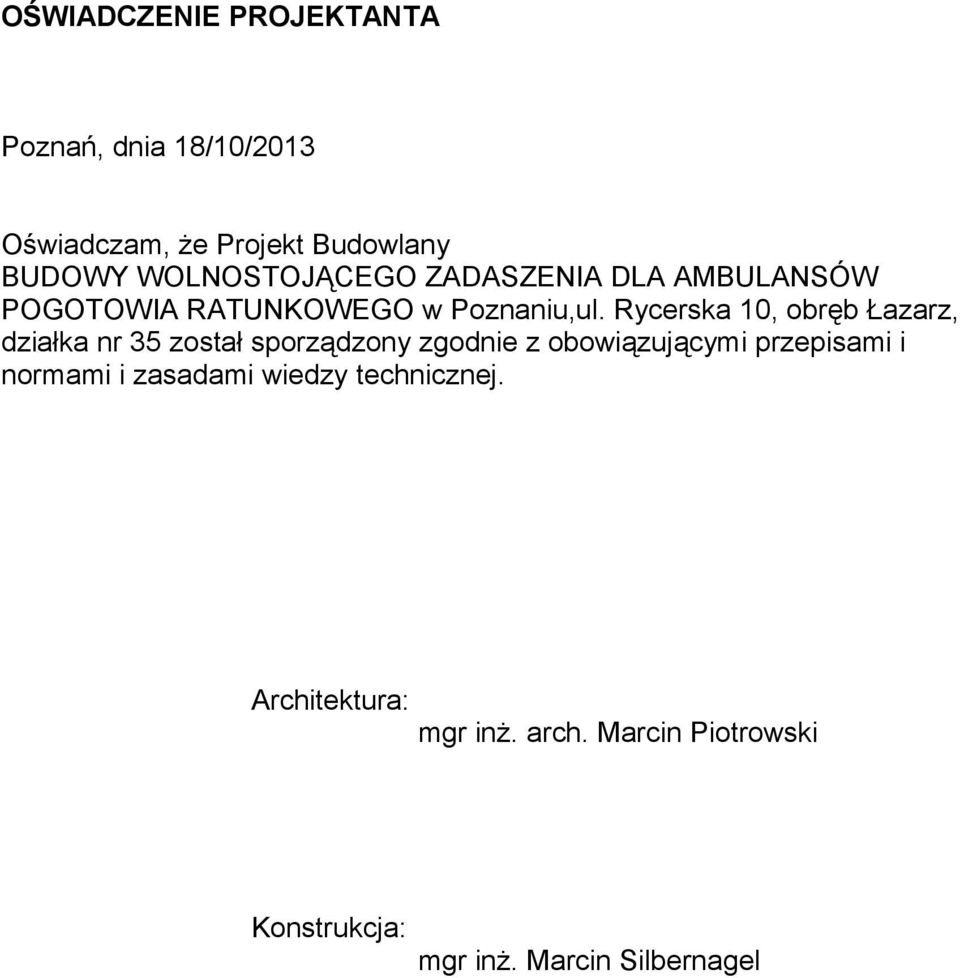

15 OŚWIADCZENIE PROJEKTANTA Poznań, dnia 18/10/2013 Oświadczam, że Projekt Budowlany BUDOWY WOLNOSTOJĄCEGO ZADASZENIA DLA AMBULANSÓW POGOTOWIA RATUNKOWEGO w Poznaniu,ul. Rycerska 10, obręb Łazarz, działka nr 35 został sporządzony zgodnie z obowiązującymi przepisami i normami i zasadami wiedzy technicznej. Architektura: mgr inż. arch. Marcin Piotrowski Konstrukcja: mgr inż. Marcin Silbernagel

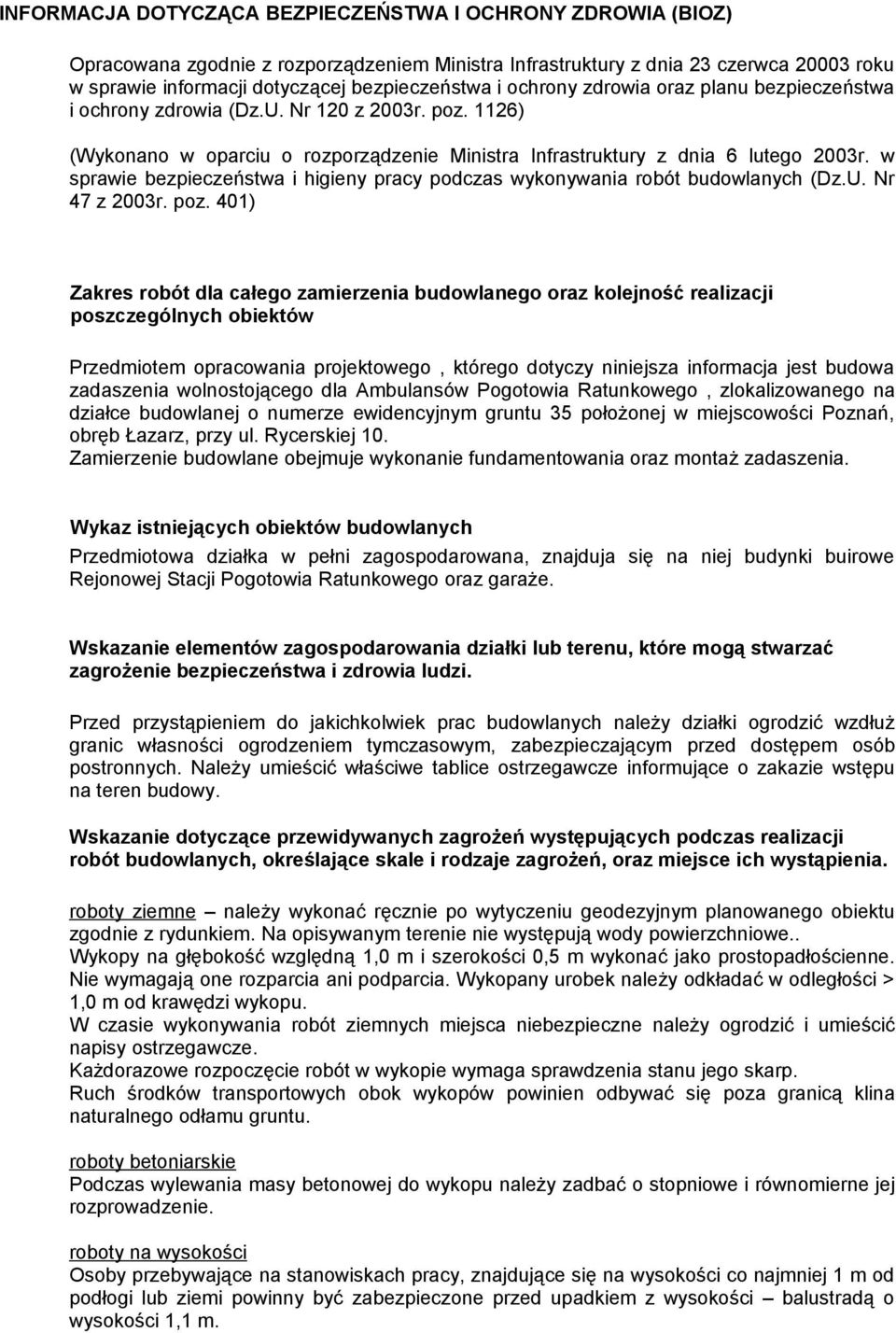

16 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA (BIOZ) Opracowana zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca roku w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz.U. Nr 120 z 2003r. poz. 1126) (Wykonano w oparciu o rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. Nr 47 z 2003r. poz. 401) Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów Przedmiotem opracowania projektowego, którego dotyczy niniejsza informacja jest budowa zadaszenia wolnostojącego dla Ambulansów Pogotowia Ratunkowego, zlokalizowanego na działce budowlanej o numerze ewidencyjnym gruntu 35 położonej w miejscowości Poznań, obręb Łazarz, przy ul. Rycerskiej 10. Zamierzenie budowlane obejmuje wykonanie fundamentowania oraz montaż zadaszenia. Wykaz istniejących obiektów budowlanych Przedmiotowa działka w pełni zagospodarowana, znajduja się na niej budynki buirowe Rejonowej Stacji Pogotowia Ratunkowego oraz garaże. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Przed przystąpieniem do jakichkolwiek prac budowlanych należy działki ogrodzić wzdłuż granic własności ogrodzeniem tymczasowym, zabezpieczającym przed dostępem osób postronnych. Należy umieścić właściwe tablice ostrzegawcze informujące o zakazie wstępu na teren budowy. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skale i rodzaje zagrożeń, oraz miejsce ich wystąpienia. roboty ziemne należy wykonać ręcznie po wytyczeniu geodezyjnym planowanego obiektu zgodnie z rydunkiem. Na opisywanym terenie nie występują wody powierzchniowe.. Wykopy na głębokość względną 1,0 m i szerokości 0,5 m wykonać jako prostopadłościenne. Nie wymagają one rozparcia ani podparcia. Wykopany urobek należy odkładać w odległości > 1,0 m od krawędzi wykopu. W czasie wykonywania robót ziemnych miejsca niebezpieczne należy ogrodzić i umieścić napisy ostrzegawcze. Każdorazowe rozpoczęcie robót w wykopie wymaga sprawdzenia stanu jego skarp. Ruch środków transportowych obok wykopów powinien odbywać się poza granicą klina naturalnego odłamu gruntu. roboty betoniarskie Podczas wylewania masy betonowej do wykopu należy zadbać o stopniowe i równomierne jej rozprowadzenie. roboty na wysokości Osoby przebywające na stanowiskach pracy, znajdujące się na wysokości co najmniej 1 m od podłogi lub ziemi powinny być zabezpieczone przed upadkiem z wysokości balustradą o wysokości 1,1 m.

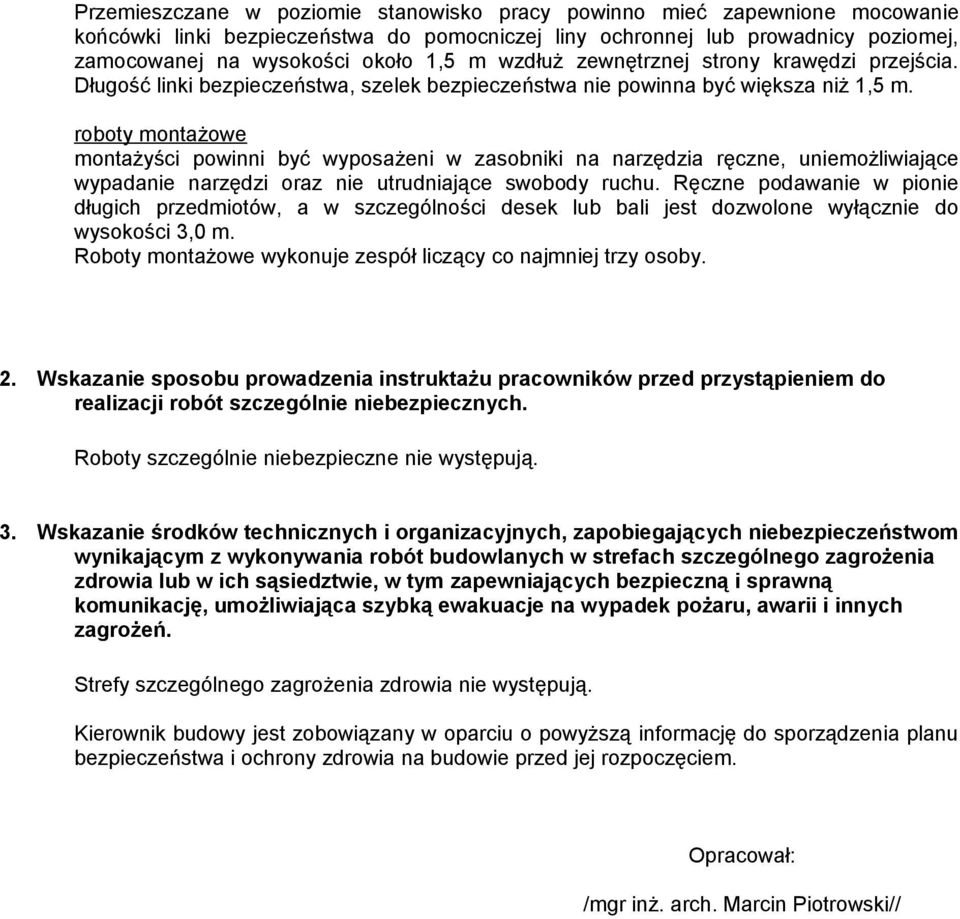

17 Przemieszczane w poziomie stanowisko pracy powinno mieć zapewnione mocowanie końcówki linki bezpieczeństwa do pomocniczej liny ochronnej lub prowadnicy poziomej, zamocowanej na wysokości około 1,5 m wzdłuż zewnętrznej strony krawędzi przejścia. Długość linki bezpieczeństwa, szelek bezpieczeństwa nie powinna być większa niż 1,5 m. roboty montażowe montażyści powinni być wyposażeni w zasobniki na narzędzia ręczne, uniemożliwiające wypadanie narzędzi oraz nie utrudniające swobody ruchu. Ręczne podawanie w pionie długich przedmiotów, a w szczególności desek lub bali jest dozwolone wyłącznie do wysokości 3,0 m. Roboty montażowe wykonuje zespół liczący co najmniej trzy osoby. 2. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Roboty szczególnie niebezpieczne nie występują. 3. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiająca szybką ewakuacje na wypadek pożaru, awarii i innych zagrożeń. Strefy szczególnego zagrożenia zdrowia nie występują. Kierownik budowy jest zobowiązany w oparciu o powyższą informację do sporządzenia planu bezpieczeństwa i ochrony zdrowia na budowie przed jej rozpoczęciem. Opracował: /mgr inż. arch. Marcin Piotrowski//
