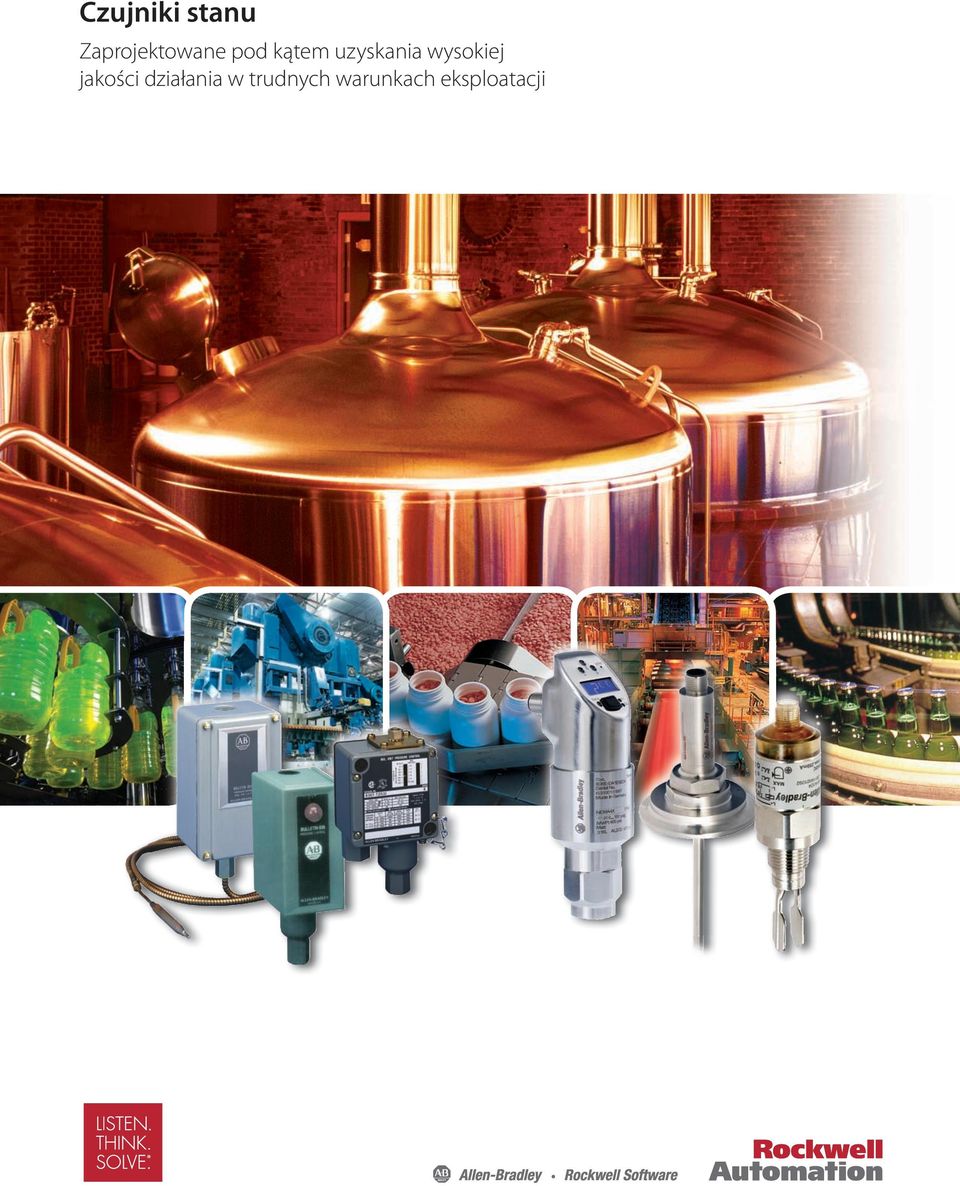

1 Czujniki stanu Zaprojektowane pod kątem uzyskania wysokiej jakości działania w trudnych warunkach eksploatacji

2 W firmie Rockwell Automation wiemy, że sterowanie z funkcją diagnostyki stanu jest istotnym komponentem nowoczesnych układów sterowania. Wytworzenie tych niezawodnych produktów światowej klasy jest możliwe dzięki połączeniu wysokiej dokładności, nowoczesnych technologii i restrykcyjnych norm. PÓŁPRZEWODNIKOWE CZUJNIKI STANU I PRZEŁĄCZNIKI STANU Jeżeli wymagana jest wysoka dokładność, powtarzalność, i kompaktowa konstrukcja oparta na przekaźnikach, nasze półprzewodnikowe czujniki mikroprocesorowe stanowią idealne rozwiązanie. Model z wyświetlaczem (836E z ciśnieniomierzem) Możliwość programowania ręcznego i komputerowego 4-cyfrowy, 14-segmentowy wyświetlacz cyfrowy Obudowa z możliwością obrotu o 310 º Dostępne adaptery sanitarne Wyjścia analogowe i dyskretne Element pomiarowy czujnika ze stali nierdzewnej 316L Szeroki zakres dostępnych długości sond Model bez wyświetlacza (837E z termometrem) 4 20 ma wyjścia analogowe Kompaktowa konstrukcja do zastosowań w miejscach o ograniczonej przestrzeni Model ze wskaźnikiem poziomu (840E na obrazku) Technologia ultradźwiękowych widełek wibracyjnych Widełki ze stali nierdzewnej 316L Modele przystosowane do AC i DC Wyraźnie widoczne diody LED wskaźników stanu Sprawdzenie gotowości do działania przy użyciu magnesu kontrolnego ELEKTROMECHANICZNE PRZEŁĄCZNIKI STANU W przypadku obciążeń AC lub DC przekraczających wartość 250 ma, prezentowane odporne elektromechaniczne przełączniki stanu typu NEMA wykazują wyjątkowe osiągi. 836 (czujnik ciśnienia) 836T (czujnik ciśnienia) 837 (czujnik temperatury) Regulowane zakresy Dostępny mieszek wykonany z aluminium lub stali nierdzewnej Dostępny pancerz ochronny wykonany z brązu lub stali nierdzewnej Dostępne sterowanie systemem chłodzenia w wersji standardowej lub dostosowanej do indywidualnych potrzeb Szeroki wybór typów rozmieszczenia styków Izolowane elektronicznie bloki zestyków 2-obwodowe lub 4-obwodowe Możliwość bezpośredniego, pionowego i poziomego zanurzenia

3 WYKRYWANIE STANU Firma Rockwell Automation oferuje imponującą linię produktów marki Allen-Bradley wykrywających stan. Półprzewodnikowe i elektromechaniczne modele czujników i przełączników umożliwiają wykrywanie wartości ciśnienia, temperatury, przepływu i poziomu czynnika procesowego, oferując wyjątkowe sterowanie pracy maszyn i procesów. ZASTOSOWANIA Ciśnienie Sterowanie pompy Monitorowanie układów pneumatyki/hydrauliki Obrabiarki Monitorowanie ciśnienia zacisku Sprężarki powietrza Ciśnienie środków smarujących i chłodziw Temperatura Monitorowanie temperatury formowania wtryskowego Przemysł samochodowy i obrabiarki Hydraulika i przetwarzanie wsadu Temperatury pieców, czynników chłodzących maszyny i matryc Przepływ Zabezpieczenie pompy przed suchobiegiem Idealne do monitorowania układów cyrkulacji wody chłodzącej i funkcjonowania pomp Monitorowanie przecieków czynnika procesowego, układów smarowania i filtrów w przemyśle napojów Poziom czynnika procesowego Monitorowanie poziomu cieczy niezakłócane przez pianę Układy filtracji Zbiorniki chłodziw i środków smarujących Wsparcie programowe zabezpieczenia pomp Zabezpieczenie przed przelaniem i monitorowanie przecieków Na poniższej ilustracji przedstawiono pomiar wartości ciśnienia, temperatury, przepływu i poziomu czynnika procesowego przy użyciu półprzewodnikowych czujników stanu do monitorowania obwodu chłodzenia. Monitorowanie poziomu czynnika w zbiorniku Układ chłodzenia Z reaktora Monitorowanie ciśnienia pompy Zbiornik wody chłodzącej Wymiennik ciepła Sterowanie temperaturą i przepływem Do reaktora

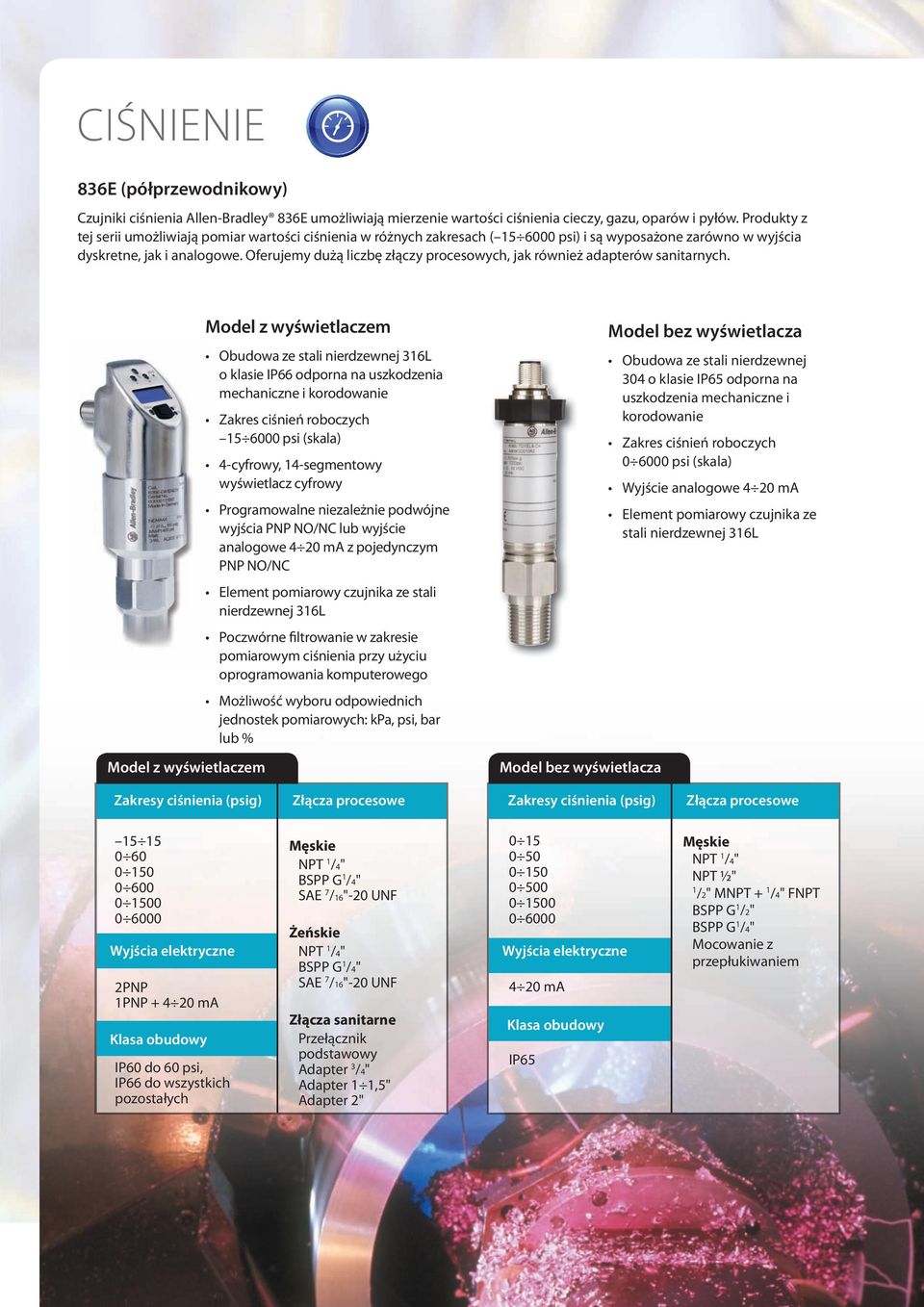

4 CIŚNIENIE 836E (półprzewodnikowy) Czujniki ciśnienia Allen-Bradley 836E umożliwiają mierzenie wartości ciśnienia cieczy, gazu, oparów i pyłów. Produkty z tej serii umożliwiają pomiar wartości ciśnienia w różnych zakresach ( psi) i są wyposażone zarówno w wyjścia dyskretne, jak i analogowe. Oferujemy dużą liczbę złączy procesowych, jak również adapterów sanitarnych. Model z wyświetlaczem Model z wyświetlaczem Obudowa ze stali nierdzewnej 316L o klasie IP66 odporna na uszkodzenia mechaniczne i korodowanie Zakres ciśnień roboczych psi (skala) 4-cyfrowy, 14-segmentowy wyświetlacz cyfrowy Programowalne niezależnie podwójne wyjścia PNP NO/NC lub wyjście analogowe 4 20 ma z pojedynczym PNP NO/NC Element pomiarowy czujnika ze stali nierdzewnej 316L Poczwórne filtrowanie w zakresie pomiarowym ciśnienia przy użyciu oprogramowania komputerowego Możliwość wyboru odpowiednich jednostek pomiarowych: kpa, psi, bar lub % Model bez wyświetlacza Model bez wyświetlacza Obudowa ze stali nierdzewnej 304 o klasie IP65 odporna na uszkodzenia mechaniczne i korodowanie Zakres ciśnień roboczych psi (skala) Wyjście analogowe 4 20 ma Element pomiarowy czujnika ze stali nierdzewnej 316L Zakresy ciśnienia (psig) Zakresy ciśnienia (psig) PNP 1PNP ma IP60 do 60 psi, IP66 do wszystkich pozostałych SAE 7 /16"-20 UNF Żeńskie SAE 7 /16"-20 UNF Przełącznik podstawowy Adapter 3 /4" Adapter 1 1,5" Adapter 2" ma IP65 NPT ½" 1 /2" MNPT + 1 /4" FNPT Mocowanie z przepłukiwaniem

5 CIŚNIENIE Czujniki elektromechaniczne 836 i 836T Regulatory ciśnienia Allen-Bradley 836 zostały zaprojektowane do sterowania lub monitorowania warunków pracy w wielu typach zastosowań urządzeń pneumatycznych i hydraulicznych. Jeżeli użytkowane są w sposób prawidłowy, mogą polepszyć parametry procesowe i układowe, zabezpieczyć kosztowne urządzenia oraz pomóc chronić operatora. Presostaty 836T zostały precyzyjnie zaprojektowane pod kątem uzyskania wysokiej dokładności, powtarzalności oraz spełnienia tradycyjnych wymagań branży transportu i obrabiarek. 836 Możliwość regulacji zakresów ciśnienia różnicowego 0,2 125 psi Mieszki wykonane z miedzi lub stali nierdzewnej Szeroki wybór typów rozmieszczenia styków Dostępne sterowanie chłodzeniem w wersji standardowej lub dostosowanej do indywidualnych potrzeb 836T Możliwość zewnętrznej regulacji ciśnienia różnicowego w zakresie 1, psi Dostępne mieszki wykonane z aluminium lub stali nierdzewnej Siłowniki tłokowe dostępne w wersji z uszczelnieniem lub bez, z możliwością regulacji ciśnienia różnicowego w zakresie 1 70 psi Możliwość regulacji ciśnienia różnicowego w zakresie 1 50 psi T Zakresy ciśnienia (psig) Zakres ciśnienia 30. in. Hg vac do 900 psi (niezależnie ustawiane wyłączenie/zerowanie i ciśnienie różnicowe) Bezindukcyjne: 5 A, 240 V/3A, 600 V Obwód sterowania: AC 125 VA, V DC 57, 5 VA, V Kontrolka wskaźnika (opcjonalnie) 1 /4" FNPT 3 /8" FNPT 7 /16"-20 SAE orurowanie miedziane 30. in. Hg vac do 5000 psi (niezależnie ustawiane wyłączenie/zerowanie i ciśnienie różnicowe) 2-obwodowy NEMA A600 4-obwodowy NEMA B150 Kontrolka wskaźnika (opcjonalnie), 1 /2" MNPT + 1 /4" FNPT, Mocowanie z przepłukiwaniem Typ otwarty, kombinacje typów 1, 4X, 4 i 13, 7 i 9 oraz 4 i 13 Kombinacja typów 4 i 13, 7 i 9 oraz 4 i 13 Styl T typ 1, 4 i 13, IEC IP66

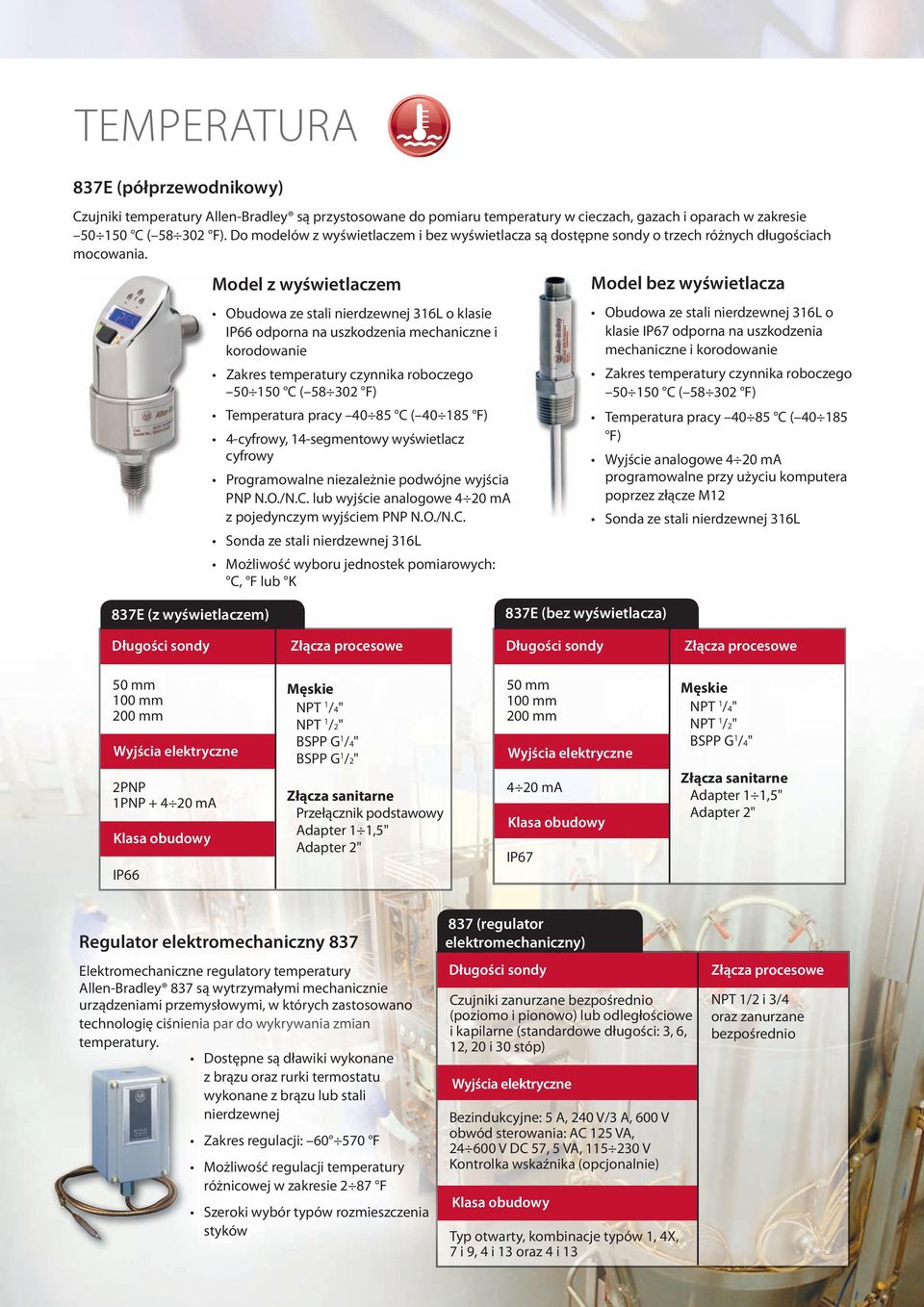

6 TEMPERATURA 837E (półprzewodnikowy) Czujniki temperatury Allen-Bradley są przystosowane do pomiaru temperatury w cieczach, gazach i oparach w zakresie C ( F). Do modelów z wyświetlaczem i bez wyświetlacza są dostępne sondy o trzech różnych długościach mocowania. Model z wyświetlaczem Obudowa ze stali nierdzewnej 316L o klasie IP66 odporna na uszkodzenia mechaniczne i korodowanie Zakres temperatury czynnika roboczego C ( F) Temperatura pracy C ( F) 4-cyfrowy, 14-segmentowy wyświetlacz cyfrowy Programowalne niezależnie podwójne wyjścia PNP N.O./N.C. lub wyjście analogowe 4 20 ma z pojedynczym wyjściem PNP N.O./N.C. Sonda ze stali nierdzewnej 316L Możliwość wyboru jednostek pomiarowych: C, F lub K Model bez wyświetlacza Obudowa ze stali nierdzewnej 316L o klasie IP67 odporna na uszkodzenia mechaniczne i korodowanie Zakres temperatury czynnika roboczego C ( F) Temperatura pracy C ( F) Wyjście analogowe 4 20 ma programowalne przy użyciu komputera poprzez złącze M12 Sonda ze stali nierdzewnej 316L 837E (z wyświetlaczem) 837E (bez wyświetlacza) Długości sondy Długości sondy 50 mm 100 mm 200 mm 2PNP 1PNP ma IP66 Przełącznik podstawowy Adapter 1 1,5" Adapter 2" 50 mm 100 mm 200 mm 4 20 ma IP67 Adapter 1 1,5" Adapter 2" Regulator elektromechaniczny 837 Elektromechaniczne regulatory temperatury Allen-Bradley 837 są wytrzymałymi mechanicznie urządzeniami przemysłowymi, mi, w których zastosowano owan ano technologię ciśnienia ieni nia par do wykrywania wani zmian temperatury. Dostępne są dławiki wykonane z brązu oraz rurki termostatu wykonane z brązu lub stali nierdzewnej Zakres regulacji: F Możliwość regulacji temperatury różnicowej w zakresie 2 87 F Szeroki wybór typów rozmieszczenia styków 837 (regulator elektromechaniczny) Długości sondy Czujniki zanurzane bezpośrednio (poziomo i pionowo) lub odległościowe i kapilarne (standardowe długości: 3, 6, 12, 20 i 30 stóp) Bezindukcyjne: 5 A, 240 V/3 A, 600 V obwód sterowania: AC 125 VA, V DC 57, 5 VA, V Kontrolka wskaźnika (opcjonalnie) Typ otwarty, kombinacje typów 1, 4X, 7 i 9, 4 i 13 oraz 4 i 13 NPT 1/2 i 3/4 oraz zanurzane bezpośrednio

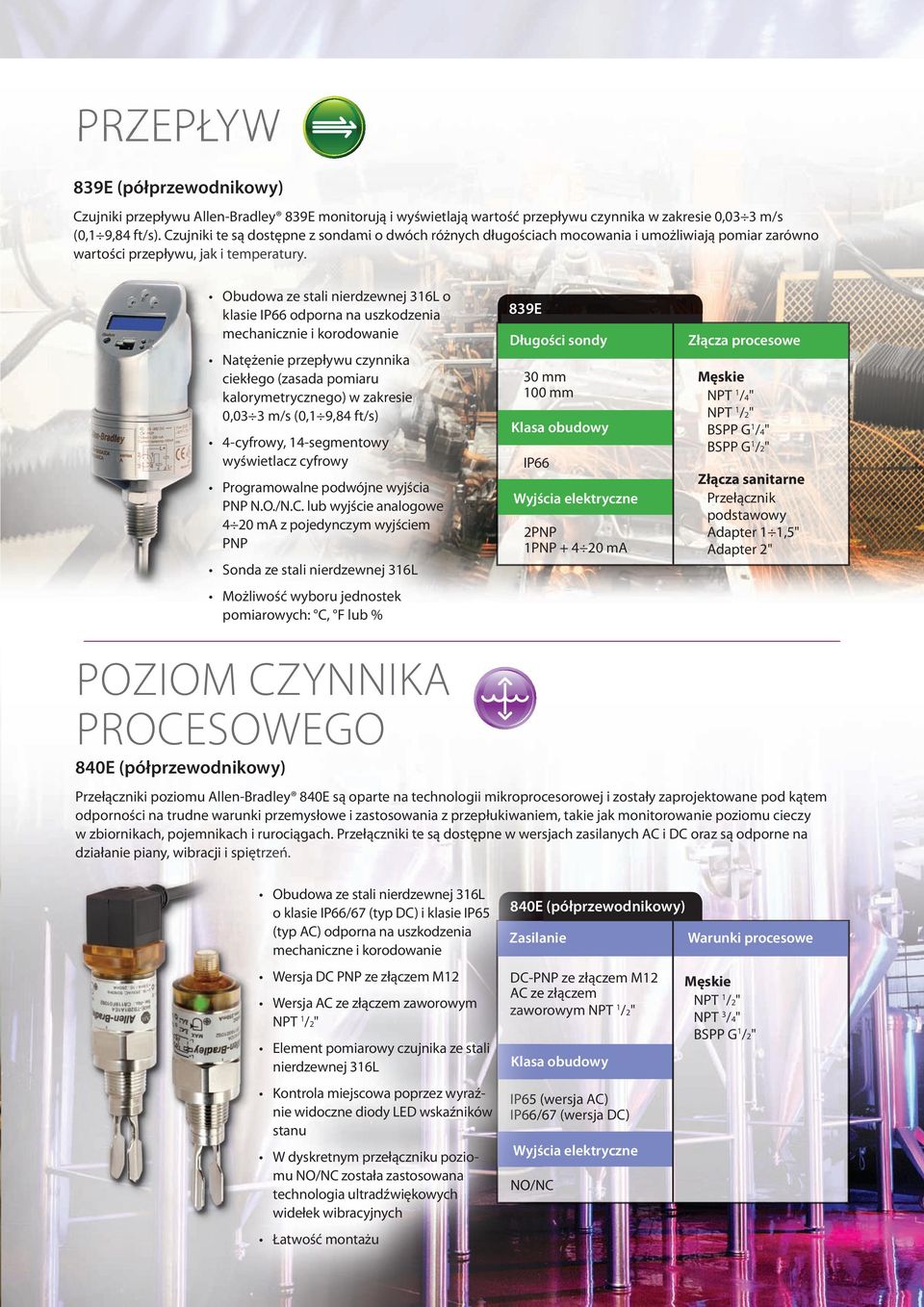

7 PRZEPŁYW 839E (półprzewodnikowy) Czujniki przepływu Allen-Bradley 839E monitorują i wyświetlają wartość przepływu czynnika w zakresie 0,03 3 m/s (0,1 9,84 ft/s). Czujniki te są dostępne z sondami o dwóch różnych długościach mocowania i umożliwiają pomiar zarówno wartości przepływu, pły jak i temperatury. er t Obudowa ze stali nierdzewnej 316L o klasie IP66 odporna na uszkodzenia mechanicznie i korodowanie Natężenie przepływu czynnika ciekłego (zasada pomiaru kalorymetrycznego) w zakresie 0,03 3 m/s (0,1 9,84 ft/s) 4-cyfrowy, 14-segmentowy wyświetlacz cyfrowy Programowalne podwójne wyjścia PNP N.O./N.C. lub wyjście analogowe 4 20 ma z pojedynczym wyjściem PNP Sonda ze stali nierdzewnej 316L Możliwość wyboru jednostek pomiarowych: C, F lub % 839E Długości sondy 30 mm 100 mm IP66 2PNP 1PNP ma Przełącznik podstawowy Adapter 1 1,5" Adapter 2" POZIOM CZYNNIKA PROCESOWEGO 840E (półprzewodnikowy) Przełączniki poziomu Allen-Bradley 840E są oparte na technologii mikroprocesorowej i zostały zaprojektowane pod kątem odporności na trudne warunki przemysłowe i zastosowania z przepłukiwaniem, takie jak monitorowanie poziomu cieczy w zbiornikach, pojemnikach i rurociągach. ch. Przełączniki i te są dostępne w wersjach zasilanych AC i DC oraz są odporne na działanie piany, wibracji i spiętrzeń. Obudowa ze stali nierdzewnej 316L o klasie IP66/67 (typ DC) i klasie IP65 (typ AC) odporna na uszkodzenia mechaniczne i korodowanie Wersja DC PNP ze złączem M12 Wersja AC ze złączem zaworowym Element pomiarowy czujnika ze stali nierdzewnej 316L Kontrola miejscowa poprzez wyraźnie widoczne diody LED wskaźników stanu W dyskretnym przełączniku poziomu NO/NC została zastosowana technologia ultradźwiękowych widełek wibracyjnych Łatwość montażu 840E (półprzewodnikowy) Zasilanie DC-PNP ze złączem M12 AC ze złączem zaworowym Klasa obudowy IP65 (wersja AC) IP66/67 (wersja DC) NO/NC Warunki procesowe NPT 3 /4"

8 AKCESORIA Idealne do zastosowań w przemyśle spożywczym i farmaceutycznym Dostępne do półprzewodnikowych czujników ciśnienia, temperatury i przepływu 1 1 /2" i 2" (standardowa konfiguracja 3-złączowa) są dostępne do modeli 836E, 837E i 839E. Dostępne są również złącza 3 /4" do czujnika 836E z wyświetlaczem. Złącza z przepłukiwaniem przeznaczone do pracy w styczności z produktami spożywczymi Certyfikat 3A Oprogramowanie ReadWin 2000 Darmowe oprogramowanie programistyczne do czujników półprzewodnikowych Szybka konfiguracja wielu czujników Możliwość zapisu parametrów w celu łatwej wymiany czujnika Funkcja archiwizacji i wyświetlania wykresów wcześniejszych parametrów urządzenia Możliwości przyłączenia Firma Rockwell Automation oferuje kompletną linię kabli połączeniowych Allen-Bradley przeznaczonych do użytku z czujnikami stanu. Aby poznać pełną ofertę rozwiązań w zakresie możliwości przyłączenia, zobacz katalog Czujniki. Firma Rockwell Automation oferuje szeroką gamę jakościowych komponentów Allen-Bradley dopasowanych do każdych potrzeb. Aby wspomóc klienta w wyborze komponentów, oferujemy szeroki zakres narzędzi pomocnych przy konfiguracji i doborze. Lokalny dystrybutor Zadzwoń pod numer i skontaktuj się ze swoim lokalnym dystrybutorem już dziś. Czujniki stanu - strona internetowa Odwiedź naszą stronę internetową i dowiedz się, jakie korzyści niosą ze sobą nasze czujniki stanu. Odwiedź nasz katalog online, gdzie możesz wyszukać produkty, pobrać broszury w formacie PDF, zapoznać się z pomocnymi wskazówkami dotyczącymi instalacji i wiele, wiele więcej. Narzędzie programowe wyboru produktów Nasz szeroki zakres narzędzi wspomagających wybór produktu i konfigurację systemu ułatwia dobór i proces wdrażania naszych produktów. Katalogi W naszych katalogach zawarta jest szeroka oferta niezbędnych komponentów marki Allen-Bradley. Publikacja 836E-BR001B-PL-P maj 2011 Prawa autorskie 2011 Rockwell Automation, Inc. Wszelkie prawa zastrzeżone. Wydrukowano w USA.
