1 Monitoring i analiza jakości energii elektrycznej w systemie przesyłowym Dr Tadeusz Szczepański Jarosław Rączka PSE-Północ SA Technologia Technologia Technologia Technologia Technologia Technologia Technologia Technologia 1. Wstęp Jakość energii elektrycznej jest istotnym zagadnieniem praktycznym w systemach elektroenergetycznych na każdym poziomie napięcia. W Krajowym Systemie Elektroenergetycznym na poziomie sieci przesyłowej nabiera ona szczególnego znaczenia w aspektach technicznych [1, 12] oraz rynkowych [7, 8]. Zwłaszcza w perspektywie wyciągania konsekwencji za niedotrzymanie parametrów jakości energii zapisanych w odpowiednich aktach prawnych [9, 10]. Dla przykładu Rozporządzenie Ministra Gospodarki [9] precyzuje wymagania wobec jakości energii przez wartości graniczne kilku wskaźników jakości napięcia, ale nie podaje szczegółów odnośnie konsekwencji za niespełnienie podanych warunków. Z kolei artykuł [7] przedstawia koncepcję bonifikat dla odbiorców i mechanizm wymuszania poprawy jakości napięcia w sieciach elektroenergetycznych. Według autorów, środki na bonifikaty mają być pozyskiwane głównie z kar nakładanych na innych odbiorców, którzy pobierają energię niezgodnie z warunkami umowy. Odrębnym problemem, w aspekcie propozycji kar i bonifikat dotyczących dotrzymywania wymagań jakościowych energii, jest wskazanie elementów systemu elektroenergetycznego powodujących pogorszenie jakości energii elektrycznej lub określenie udziału kilku odbiorców (wytwórców) w pogorszeniu jakości, zwłaszcza w związku z fizyczną interpretacją mocy w układach z przebiegami niesinusoidalnymi [5]. Oczywiste jest, że w przypadku wprowadzenia kar za pogarszanie jakości energii elektrycznej niezbędna jest jednoznaczna identyfikacja winnych. Trzeba również uwzględnić uwarunkowania wynikające z rozwoju generacji rozproszonej w systemie elektroenergetycznym na niższych poziomach napięcia [3, 4]. Artykuł [6] porusza kwestię doboru środków technicznej realizacji układu zasilania w oparciu o centra sterowania jakością dla zapewnienia wymaganej jakości napięcia zasilającego w węzłach odbiorczych. Wśród środków technicznych wymienia się: aktywne układy kondycjonowania energii, energetyczne filtry aktywne, źródła rozproszone i zasobniki energii. Próba zastosowania określonych środków technicznych nie może być oderwana od realiów ekonomicznych. Należy rozpatrywać dwa zasadnicze problemy: w którym miejscu systemu instalować środki do poprawy jakości energii oraz kto zapłaci za te instalacje i związane z tym dodatkowe usługi? Problem jest aktualny i wpisuje się w działania operatorów systemów elektroenergetycznych w zakresie specjalistycznych usług eksploatacyjnych dotyczą- 96

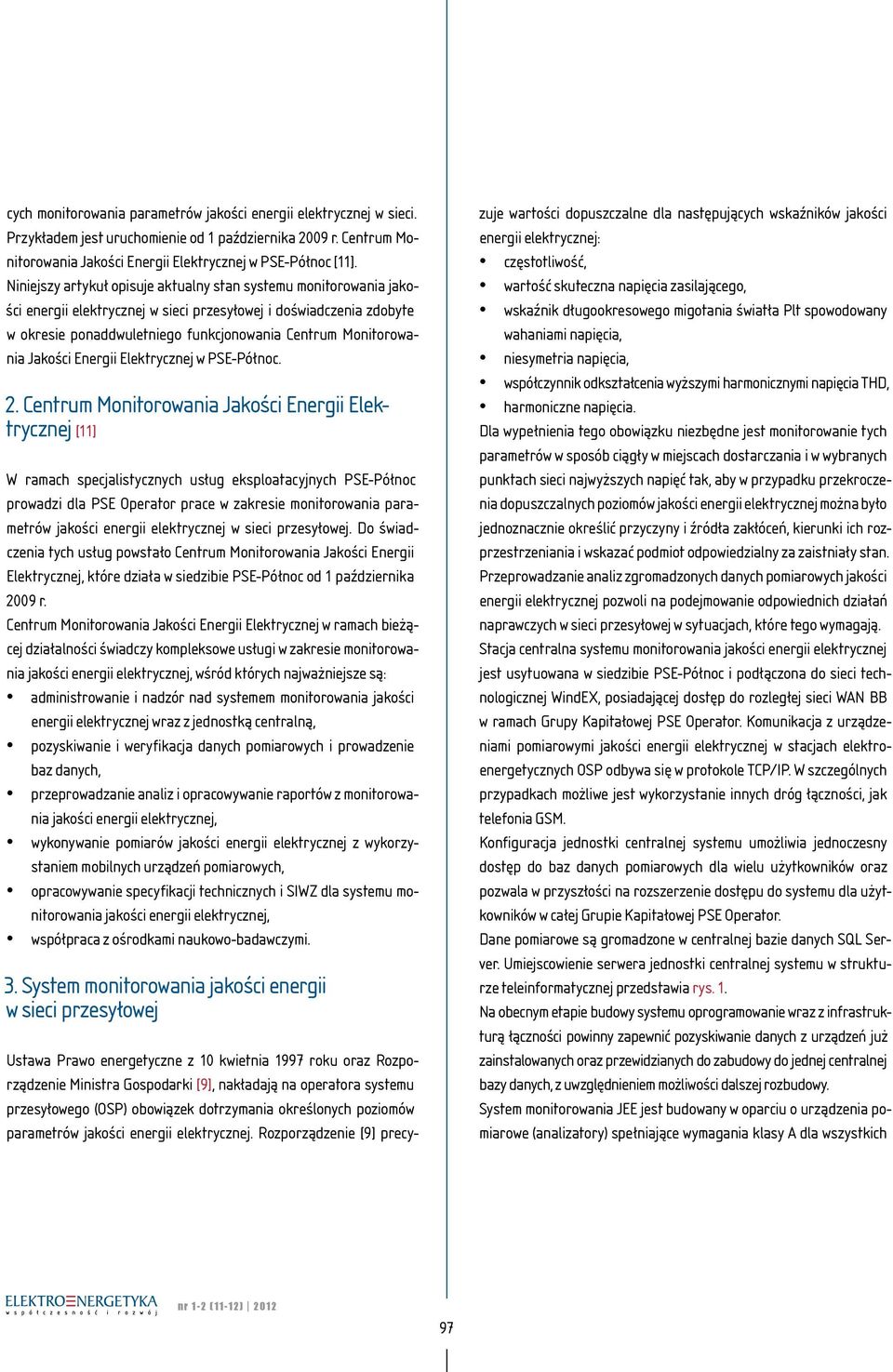

2 cych monitorowania parametrów jakości energii elektrycznej w sieci. Przykładem jest uruchomienie od 1 października 2009 r. Centrum Monitorowania Jakości Energii Elektrycznej w PSE-Północ [11]. Niniejszy artykuł opisuje aktualny stan systemu monitorowania jakości energii elektrycznej w sieci przesyłowej i doświadczenia zdobyte w okresie ponaddwuletniego funkcjonowania Centrum Monitorowania Jakości Energii Elektrycznej w PSE-Północ. 2. Centrum Monitorowania Jakości Energii Elektrycznej [11] W ramach specjalistycznych usług eksploatacyjnych PSE-Północ prowadzi dla PSE Operator prace w zakresie monitorowania parametrów jakości energii elektrycznej w sieci przesyłowej. Do świadczenia tych usług powstało Centrum Monitorowania Jakości Energii Elektrycznej, które działa w siedzibie PSE-Północ od 1 października 2009 r. Centrum Monitorowania Jakości Energii Elektrycznej w ramach bieżącej działalności świadczy kompleksowe usługi w zakresie monitorowania jakości energii elektrycznej, wśród których najważniejsze są: administrowanie i nadzór nad systemem monitorowania jakości energii elektrycznej wraz z jednostką centralną, pozyskiwanie i weryfikacja danych pomiarowych i prowadzenie baz danych, przeprowadzanie analiz i opracowywanie raportów z monitorowania jakości energii elektrycznej, wykonywanie pomiarów jakości energii elektrycznej z wykorzystaniem mobilnych urządzeń pomiarowych, opracowywanie specyfikacji technicznych i SIWZ dla systemu monitorowania jakości energii elektrycznej, współpraca z ośrodkami naukowo-badawczymi. 3. System monitorowania jakości energii w sieci przesyłowej zuje wartości dopuszczalne dla następujących wskaźników jakości energii elektrycznej: częstotliwość, wartość skuteczna napięcia zasilającego, wskaźnik długookresowego migotania światła Plt spowodowany wahaniami napięcia, niesymetria napięcia, współczynnik odkształcenia wyższymi harmonicznymi napięcia THD, harmoniczne napięcia. Dla wypełnienia tego obowiązku niezbędne jest monitorowanie tych parametrów w sposób ciągły w miejscach dostarczania i w wybranych punktach sieci najwyższych napięć tak, aby w przypadku przekroczenia dopuszczalnych poziomów jakości energii elektrycznej można było jednoznacznie określić przyczyny i źródła zakłóceń, kierunki ich rozprzestrzeniania i wskazać podmiot odpowiedzialny za zaistniały stan. Przeprowadzanie analiz zgromadzonych danych pomiarowych jakości energii elektrycznej pozwoli na podejmowanie odpowiednich działań naprawczych w sieci przesyłowej w sytuacjach, które tego wymagają. Stacja centralna systemu monitorowania jakości energii elektrycznej jest usytuowana w siedzibie PSE-Północ i podłączona do sieci technologicznej WindEX, posiadającej dostęp do rozległej sieci WAN BB w ramach Grupy Kapitałowej PSE Operator. Komunikacja z urządzeniami pomiarowymi jakości energii elektrycznej w stacjach elektroenergetycznych OSP odbywa się w protokole TCP/IP. W szczególnych przypadkach możliwe jest wykorzystanie innych dróg łączności, jak telefonia GSM. Konfiguracja jednostki centralnej systemu umożliwia jednoczesny dostęp do baz danych pomiarowych dla wielu użytkowników oraz pozwala w przyszłości na rozszerzenie dostępu do systemu dla użytkowników w całej Grupie Kapitałowej PSE Operator. Dane pomiarowe są gromadzone w centralnej bazie danych SQL Server. Umiejscowienie serwera jednostki centralnej systemu w strukturze teleinformatycznej przedstawia rys. 1. Na obecnym etapie budowy systemu oprogramowanie wraz z infrastrukturą łączności powinny zapewnić pozyskiwanie danych z urządzeń już zainstalowanych oraz przewidzianych do zabudowy do jednej centralnej bazy danych, z uwzględnieniem możliwości dalszej rozbudowy. System monitorowania JEE jest budowany w oparciu o urządzenia pomiarowe (analizatory) spełniające wymagania klasy A dla wszystkich Ustawa Prawo energetyczne z 10 kwietnia 1997 roku oraz Rozporządzenie Ministra Gospodarki [9], nakładają na operatora systemu przesyłowego (OSP) obowiązek dotrzymania określonych poziomów parametrów jakości energii elektrycznej. Rozporządzenie [9] precynr 1-2 (11-12)

3 parametrów zgodnie z normą PN-EN Analizatory klasy A są rekomendowane do stosowania dla celów kontraktowych oraz rozstrzygania sporów pomiędzy kontrahentami. Pomiary wykonane w tym samym punkcie pomiarowym za pomocą dwóch różnych przyrządów spełniających wymagania klasy A powinny dać zbieżne wyniki mieszczące się w określonym przedziale niepewności. W początkowym okresie wdrażania systemu monitorowania w większości przypadków pomiary były wykonywane mobilnymi analizatorami jakości energii elektrycznej. Pierwsze stacjonarne urządzenia pomiarowe klasy A zostały zainstalowane w ramach modernizacji stacji Żarnowiec. Sytuacja zmieniła się radykalnie w 2011 r. i obecnie w systemie monitorowania jakości energii elektrycznej zdecydowaną większość stanowią stacjonarne urządzenia pomiarowe. W skład systemu wchodzi obecnie 58 stacjonarnych urządzeń pomiarowych, zainstalowanych na różnych poziomach napięć w 24 stacjach elektroenergetycznych, które zostały przedstawione na rys. 2. W uzasadnionych przypadkach obszar monitorowania jest okresowo rozszerzany o dodatkowe punkty pomiarowe realizowane analizatorami mobilnymi. W 2011 r. tego typu pomiary były przeprowadzone w 15 punktach pomiarowych. Miejsca monitorowania jakości energii elektrycznej są obecnie lokalizowane przede wszystkim w: obiektach, w których planowane są nowe przyłączenia lub rozbudowa istniejących przyłączeń pomiar tzw. tła w celu wydawania technicznych warunków przyłączenia, punktach przyłączenia farm wiatrowych, dla których obowiązek monitorowania jakości energii elektrycznej jest zapisany w IRiESP, innych obiektach zagrożonych zakłóceniami parametrów jakości energii elektrycznej. Monitorowanie jakości energii elektrycznej w sieci przesyłowej jest prowadzone głównie w celu: lokalizacji obszarów, w których parametry jakości energii elektrycznej są niedotrzymane, identyfikacji źródeł zakłóceń, eliminacji zidentyfikowanych zakłóceń, zapobiegania nowym źródłom zaburzeń. Dane pomiarowe jakości energii elektrycznej są analizowane w Centrum w zakresie zgodności z wymaganiami określonymi w rozporzą- Technologia Technologia Technologia Technologia Technologia Technologia Technologia Technologia dzeniu [9]. Opracowane raporty z monitorowania jakości energii elektrycznej o dotrzymywaniu bądź przekroczeniu dopuszczalnych poziomów wskaźników są wykonywane w cyklach miesięcznych. Oprócz podstawowych wskaźników jakości energii elektrycznej określonych w rozporządzeniu [9] monitorowaniem objętych jest wiele innych parametrów, między innymi: zapady i wzrosty napięcia zasilającego, przerwy w zasilaniu, wartość prądu, wartości mocy czynnej i biernej, wartość współczynnika mocy. Centrum oprócz działań prowadzonych w obszarze sieci przesyłowej brało udział w innych przedsięwzięciach związanych z jakością energii elektrycznej, między innymi okresowo wykonywało pomiary w punkcie zasilania Gdańskiego Parku Naukowo-Technologicznego, który jest zasilany z sieci 15 kv lokalnego operatora systemu dystrybucyjnego. Zakres monitorowania jakości energii elektrycznej w sieci najwyższych napięć będzie dostosowywany do pojawiających się potrzeb związanych z lokalizacją źródeł zakłóceń oraz rozpoznaniem dróg rozprzestrzeniania się tych zakłóceń w Krajowym Systemie Elektroenergetycznym. System zbudowany w oparciu o stacjonarne urządzenia pomiarowe będzie uzupełniany analizatorami mobilnymi. Tempo wdrażania systemu w kolejnych latach będzie uzależnione od aktualnie obowiązujących przepisów dotyczących wymagań odnośnie jakości energii elektrycznej, a co za tym idzie od przewidywanych efektów finansowych i innych korzyści, które operator systemu przesyłowego może uzyskać budując ten system. 4. Gwarantowana jakość Centrum Monitorowania Jakości Energii w sieci przesyłowej [11] Gwarancją wysokich standardów usług wykonywanych przez Centrum Monitorowania Jakości Energii Elektrycznej jest wysoko wykwalifikowany personel oraz nowoczesna, technicznie zaawansowana baza systemowo-sprzętowa. Kadra Centrum to przede wszystkim pracownicy Zespołu Pomiarów komórki organizacyjnej PSE-Północ, która zatrudnia wykwalifikowanych specjalistów, z wieloletnim doświadczeniem w eksploatacji układów 98

4 Rys. 1. Struktura teleinformatyczna systemu monitorowania jakości energii elektrycznej [11]

5 Rys. 2. System monitorowania jakości energii elektrycznej w krajowej sieci przesyłowej (stan na 2012 r.)

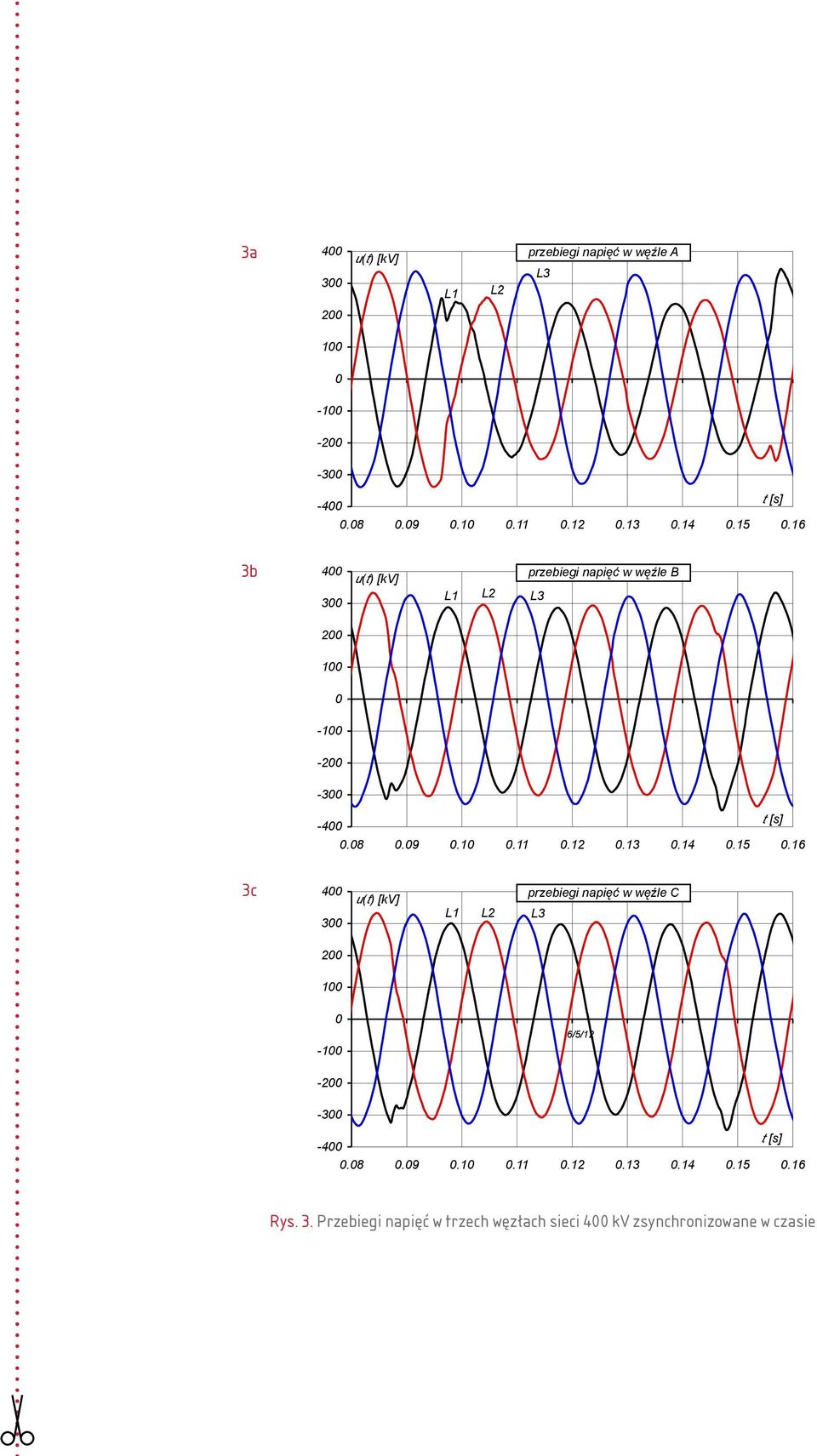

6 3a u(t) [kv] L1 L2 przebiegi napięć w węźl e A L t [s] 3b u(t) [kv] L1 L2 L3 przebiegi napięć w węźle B t [s] 3c u(t) [kv] L1 L2 L3 przebiegi napięć w węźle C /5/ t [s] Rys. 3. Przebiegi napięć w trzech węzłach sieci 400 kv zsynchronizowane w czasie

7 Rys. 4. Przebiegi THDu w węźle A sieci 400 kv
