Konstrukcje budowlane Budownictwo drewniane

Transkrypt

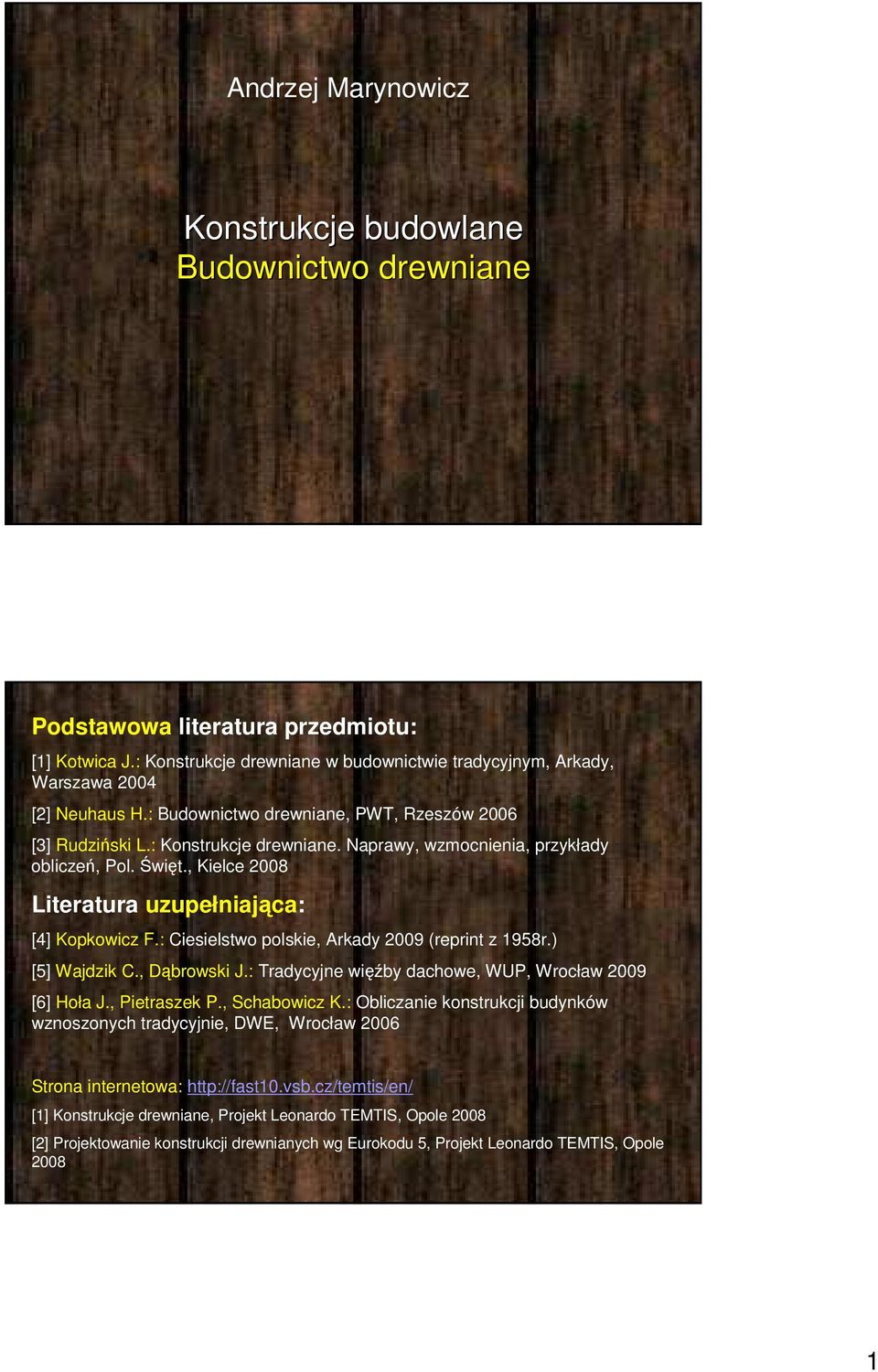

1 Andrzej Marynowicz Konstrukcje budowlane Budownictwo drewniane Podstawowa literatura przedmiotu: [1] Kotwica J.: Konstrukcje drewniane w budownictwie tradycyjnym, Arkady, Warszawa 004 [] Neuhaus H.: Budownictwo drewniane, PWT, Rzeszów 006 [3] Rudziński L.: Konstrukcje drewniane. Naprawy, wzmocnienia, przykłady obliczeń, Pol. Święt., Kielce 008 Literatura uzupełniająca: [4] Kopkowicz F.: Ciesielstwo polskie, Arkady 009 (reprint z 1958r.) [5] Wajdzik C., Dąbrowski J.: Tradycyjne więźby dachowe, WUP, Wrocław 009 [6] Hoła J., Pietraszek P., Schabowicz K.: Obliczanie konstrukcji budynków wznoszonych tradycyjnie, DWE, Wrocław 006 Strona internetowa: [1] Konstrukcje drewniane, Projekt Leonardo TEMTIS, Opole 008 [] Projektowanie konstrukcji drewnianych wg Eurokodu 5, Projekt Leonardo TEMTIS, Opole 008 1

2 Tematyka wykładów: Lp. Tematyka zajęć Liczba godzin Historia konstrukcji drewnianych Struktura, budowa i właściwości drewna Drewno konstrukcyjne w budownictwie Drewno klejone i kleje do drewna Elementy z materiałów drewnopochodnych Wymiarowanie konstrukcji drewnianych wg EC5 i PN cz.1 Wymiarowanie konstrukcji drewnianych wg EC5 i PN cz. Stany graniczne nośności elementów i połączeń Stany graniczne użytkowalności elementów i połączeń Płaskie i przestrzenne konstrukcje drewniane Domy szkieletowe i stężenia budynków drewnianych Konstrukcje specjalne Konstrukcje drewniane i drewno w środowiskach agresywnych Bezpieczeństwo pożarowe konstrukcji drewnianych Wzmacnianie i naprawy konstrukcji drewnianych Razem Godzin w Semestrze 30 Historia konstrukcji drewnianych Wykład nr 1

3 Historia konstrukcji drewnianych p.n.e. Szałas ludzi pierwotnych ( p.n.e.) Historia konstrukcji drewnianych Długi dom (Ostrawa, p.n.e.) Długi dom Irokezów (50 rodzin) Perry Jr., Arthur C. American History (New York: American Book Company, 1913) 3

4 Historia konstrukcji drewnianych Malezja - czasy współczesne Historia konstrukcji drewnianych Kinabalu, Borneo 4

5 Historia konstrukcji drewnianych Viking Longhouse (www-staff.it.uts.edu.au) Historia konstrukcji drewnianych Fyrkat, Dania, ok. 980 n.e. 5

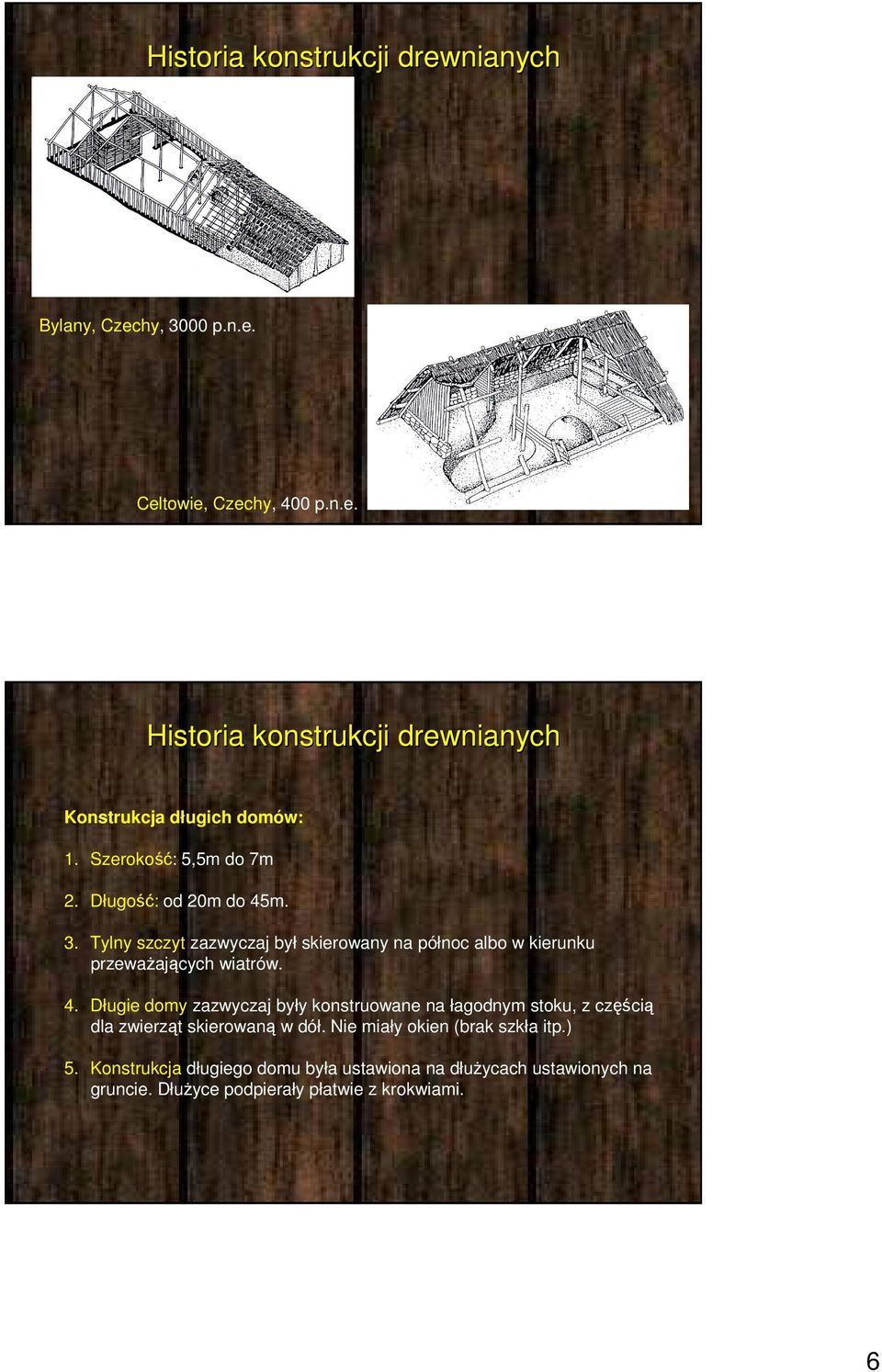

6 Historia konstrukcji drewnianych Bylany, Czechy, 3000 p.n.e. Celtowie, Czechy, 400 p.n.e. Historia konstrukcji drewnianych Konstrukcja długich domów: 1. Szerokość: 5,5m do 7m. Długość: od 0m do 45m. 3. Tylny szczyt zazwyczaj był skierowany na północ albo w kierunku przeważających wiatrów. 4. Długie domy zazwyczaj były konstruowane na łagodnym stoku, z częścią dla zwierząt skierowaną w dół. Nie miały okien (brak szkła itp.) 5. Konstrukcja długiego domu była ustawiona na dłużycach ustawionych na gruncie. Dłużyce podpierały płatwie z krokwiami. 6

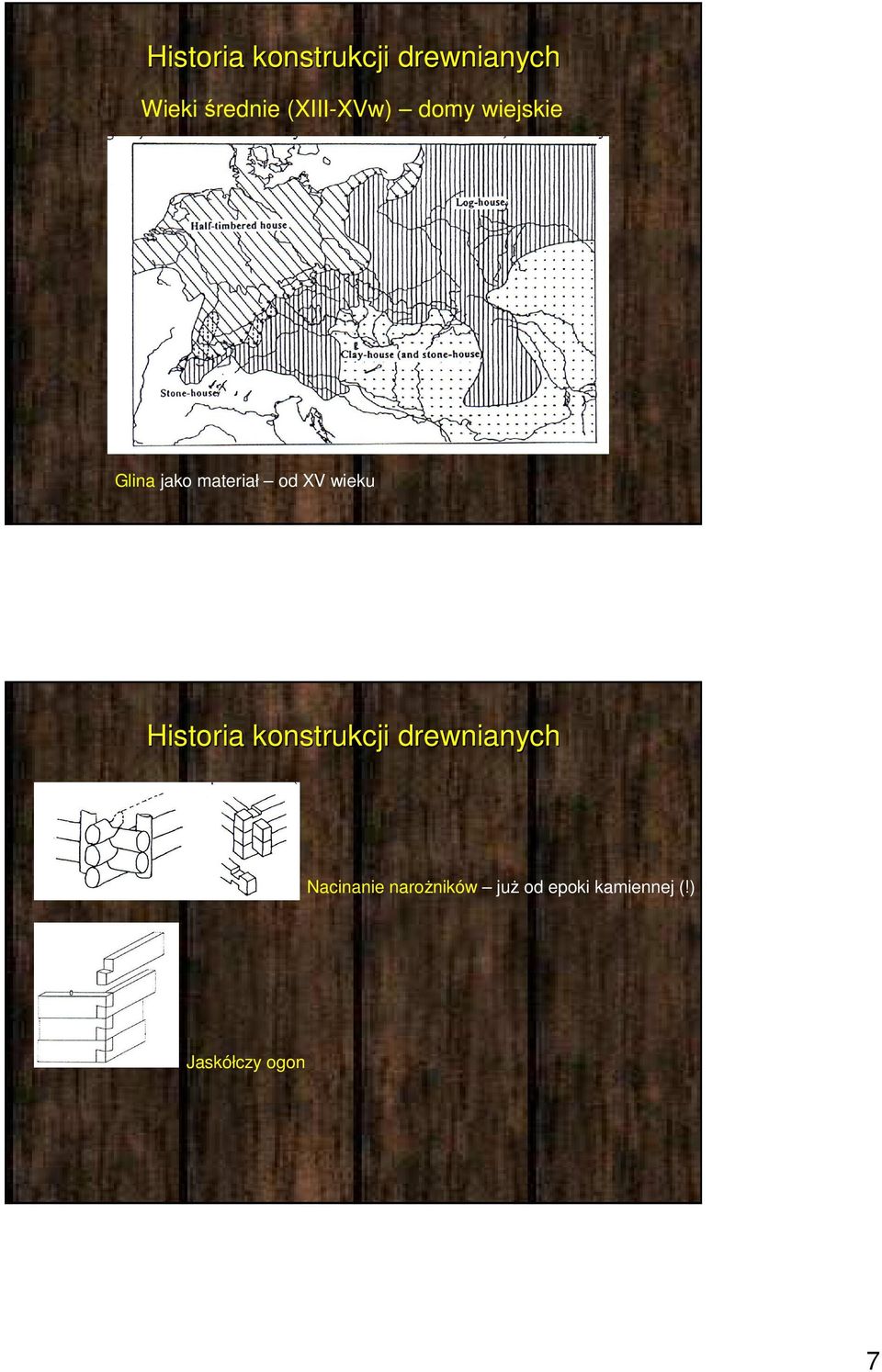

7 Historia konstrukcji drewnianych Wieki średnie (XIII-XVw) domy wiejskie Glina jako materiał od XV wieku Historia konstrukcji drewnianych Nacinanie narożników już od epoki kamiennej (!) Jaskółczy ogon 7

8 Historia konstrukcji drewnianych Konstrukcja mieszana od XII w., Niemcy Historia konstrukcji drewnianych Konstrukcje dachowe domów wiejskich były proste, zależnie od obciążenia śniegiem. Stężenie było konstruowane tylko w kierunku podłużnym. 8

9 Historia konstrukcji drewnianych Domy miejskie Nowe podejście:ściany murowane (pożary!), ale stropy wciąż drewniane (do XVI w.) Konstrukcje dachowe: stosowane do dzisiaj. Domy miejskie - zabudowa szeregowa (łączona) Od XVIII w zakaz stos. drewna z wyjątkiem stropów i dachów 9

10 Mosty drewniane Najstarszy (znany!): 600r. p.n.e. Pons sublicius, zbudowany w czasach Marciusa Ancusa ( p.n.e.), przetrwał, z regularnymi remontami, do czasów Konstantyna ( n.e.), czyli ponad 900 lat. Mosty drewniane Most Cezara Ren, 55-53r. p.n.e. Konstrukcja umożliwiająca zakleszczenie się słupów w miarę wzrostu obciążenia 10

11 Mosty drewniane Most Trajana Dunaj, 104r. n.e. 0 filarów, wysokość 19m (do lustra wody), długość mostu: 1135m Mosty drewniane Cismone, Palladio, ok Most kratownicowy, długość 30m 11

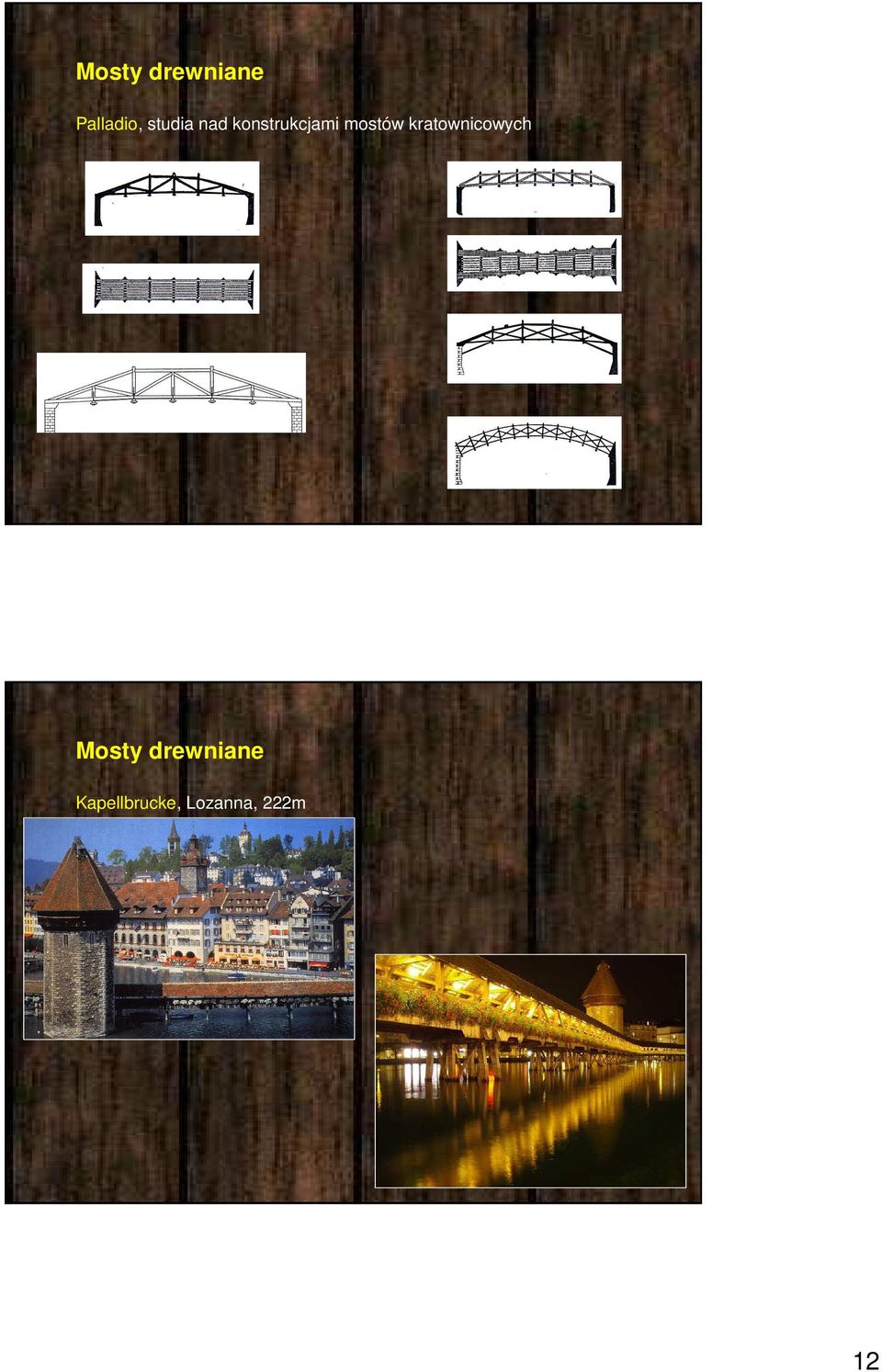

12 Mosty drewniane Palladio, studia nad konstrukcjami mostów kratownicowych Mosty drewniane Kapellbrucke, Lozanna, m 1

13 Mosty drewniane Rhinebrucke, Schaffhausen, 119m (5m+59m); autor: Hans Grubenmann Mosty drewniane Wettingenbrucke, rzeka Limmat, 61m; autor: Hans Grubenmann 13

14 Mosty drewniane Drewniane mosty zostały zamienione na stalowe i żelbetowe, począwszy od lat 40 tych XX wieku, ze względu na rosnące koszty ich wybudowania i utrzymania. Kościoły drewniane Zachowane: od XIV w do XIX w. Ogromna różnorodność, ze względów kulturowych i technicznych. Ścinany najczęściej zrębowe, wieże szkieletowe z poszyciem Przykład Konstrukcje współczesne Przykład 1 Przykład Ciekawostki 14

15 Konstrukcje tymczasowe - machiny oblężnicze Używane już przez Asyryjczyków, Greków i Rzymian. Tripantium (IXw) Onager (IXw) Robert M. Jurga.: Machiny wojenne, Donjon/Pelta, Kraków-Warszawa 1995 Konstrukcje tymczasowe - machiny oblężnicze Rzymska balista Rzymska arkbalista 15

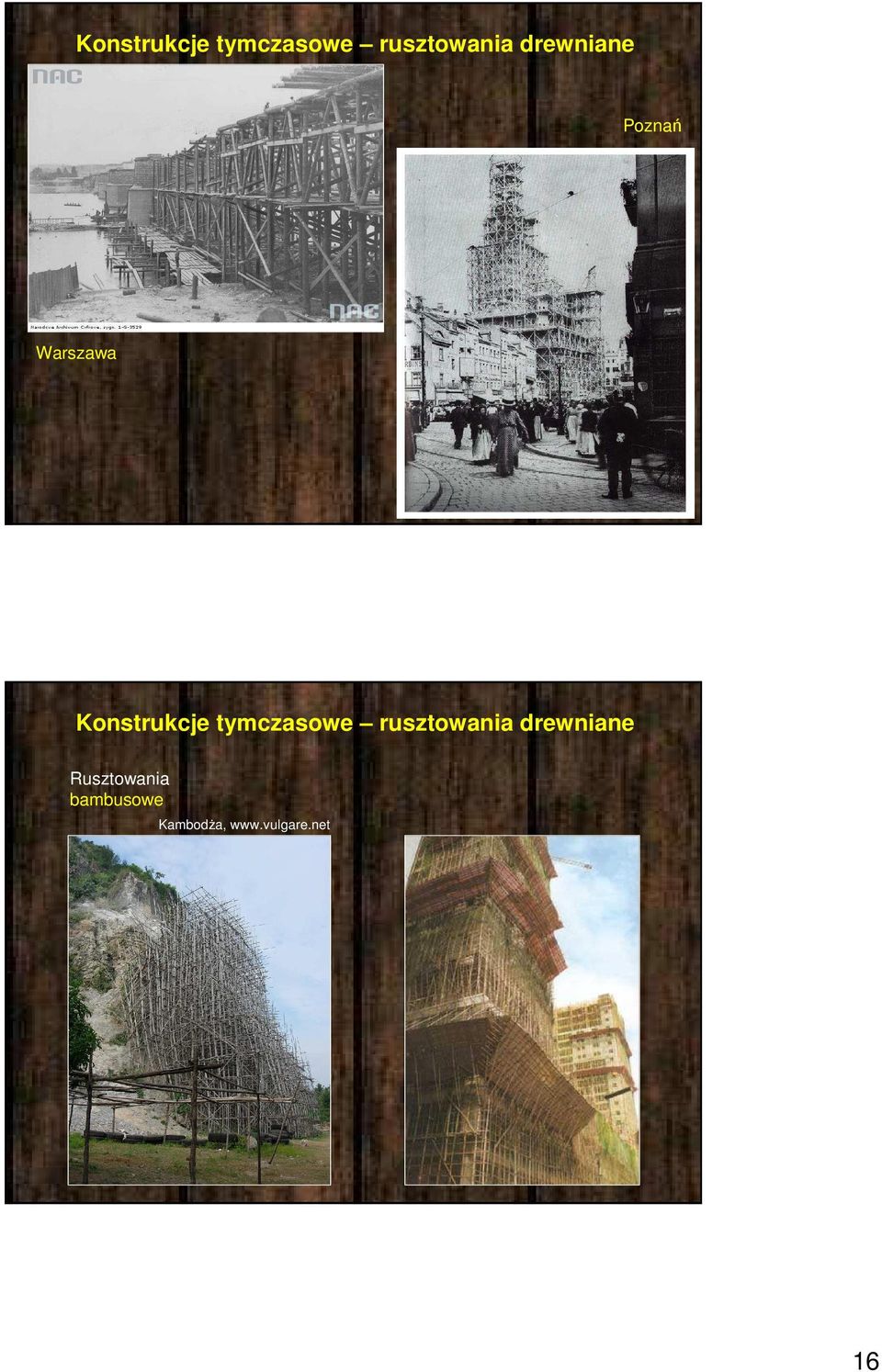

16 Konstrukcje tymczasowe rusztowania drewniane Poznań Warszawa Konstrukcje tymczasowe rusztowania drewniane Rusztowania bambusowe Kambodża, 16
