1 SYSTEMY ELEKTROAKUSTYCZNE Projekt wykonawczy Faza: Projekt wykonawczy Branża: Instalacje teletechniczne System Sygnalizacji Pożaru Nazwa i adres obiektu budowlanego: Remont i przebudowa budynku Sądu Rejonowego w Legnicy przy ul. Kościuszki 1-3 Inwestor: Zamawiający: Projektował: Sprawdził: Sąd Rejonowy w Legnicy, ul. Złotoryjska 19, Legnica Sąd Rejonowy w Legnicy, ul. Złotoryjska 19, Legnica Robert Jopek Sebastian Kamiński Wrocław, luty 2009

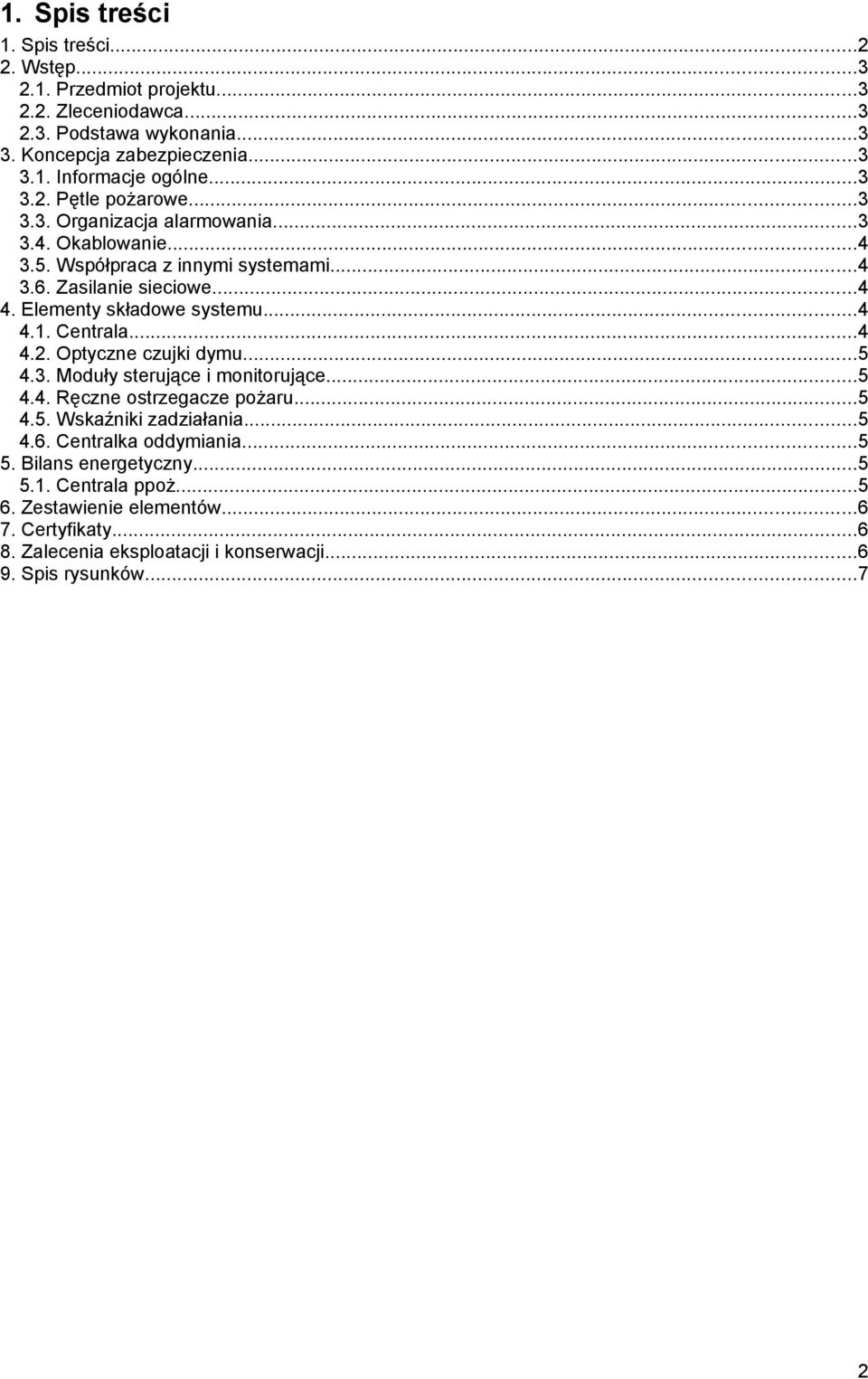

2 1. Spis treści 1. Spis treści Wstęp Przedmiot projektu Zleceniodawca Podstawa wykonania Koncepcja zabezpieczenia Informacje ogólne Pętle pożarowe Organizacja alarmowania Okablowanie Współpraca z innymi systemami Zasilanie sieciowe Elementy składowe systemu Centrala Optyczne czujki dymu Moduły sterujące i monitorujące Ręczne ostrzegacze pożaru Wskaźniki zadziałania Centralka oddymiania Bilans energetyczny Centrala ppoż Zestawienie elementów Certyfikaty Zalecenia eksploatacji i konserwacji Spis rysunków...7 2

3 2. Wstęp 2.1. Przedmiot projektu Przedmiotem dokumentacji jest System Sygnalizacji Pożaru w budynku Sądu Rejonowego w Legnicy przy ul. Kościuszki Zleceniodawca Zleceniodawcą instalacji jest : Sąd Rejonowy w Legnicy, ul. Złotoryjska 19, Legnica 2.3. Podstawa wykonania Podstawą wykonania dokumentacji jest - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 21-kwietnia-2006 w sprawie ochrony pożarowej budynków, innych obiektów budowlanych i terenów. - Podkłady architektoniczne dostarczone przez Inwestora. - Materiały szkoleniowe i wytyczne CNBOP dotyczące projektowania i wykonania systemów SAP. - Uzgodnienia z inwestorem. 3. Koncepcja zabezpieczenia 3.1. Informacje ogólne Centrala Esser IQ8 CONTROL C jest umieszczona w pomieszczeniu ochrony. W obiekcie zaprojektowano ochronę całkowitą polegającą na zamontowaniu czujek we wszystkich pomieszczeniach z pominięciem toalet. Przyjęto: - powierzchnię dozorowania przez jedną czujkę dymu 60 m 2 - powierzchnię dozorowania przez jedną czujkę dymu w przestrzeni międzystropowej 30 m 2 (jeżeli wysokość przestrzeni nie przekracza 1m). - powierzchnię dozorowania przez jedną czujkę temperatury 30m 2. Zgodnie z powyższymi założeniami zamontowane zostały: - ręczne ostrzegacze pożaru w ciągach komunikacyjnych (zgodnie z rysunkami), - wskaźniki zadziałania od każdej czujki w przestrzeni międzystropowej 3.2. Pętle pożarowe W projekcie przyjęto zastosowanie 1 pętlę pożarową, obejmującą cały obiekt. Jedna pętla obsługuje 4 kondygnacje budynku Organizacja alarmowania Po otrzymaniu sygnału od czujki na wyświetlaczu centrali wyświetli się nr grupy, nr elementu, opis słowny zagrożonego pomieszczenia. Jednocześnie pali się czerwony wskaźnik pożar. Zadziałanie czujki wywoła (ALARM I STOPNIA) alarm optyczny i akustyczny w centrali przez czas T1 (60s); przeznaczony jest on na zgłoszenie personelu obsługującego oraz potwierdzenie alarmu. Zgłoszenie się personelu przedłuża czas trwania alarmu I stopnia o czas T2 (180s) mierzony od chwili potwierdzenia. Po czasie T2, jeżeli obsługa wcześniej nie przeprowadzi kasowania nastąpi ALARM II STOPNIA pożarowy. Wciśnięcie któregokolwiek przycisku ROP wywoła ALARM II STOPNIA. ALARM II STOPNIA w danej strefie spowoduje:

4 - zadziałanie sygnalizatorów akustycznych - zjazd windy na poziom parteru - otwarcie okien dymowych w klatce schodowej 3.4. Okablowanie Centrala IQ8ControlC jest umieszczona w pomieszczeniu ochrony. Przewody linii dozorowych i sygnałowych prowadzone: - w korytku kablowym metalowym główne ciągi kablowe - w rurkach PVC ułożonych na stropie stałym w miejscach gdzie jest sufit podwieszany - podtynkowo w miejscach gdzie nie ma sufitu podwieszanego Instalacje sygnalizacji pożaru wykonać należy: - Linie dozorowe przewodem uniepalnionym YnTKSYekw 1x2x0,8 zgodnie z rysunkami. - Linie od modułów sterujących (z wykorzystaniem styków NC, NO) do urządzeń sterowanych, przewodem niepalnym HDGs 2x1 - Linie sygnałowe od urządzeń monitorowanych do modułów przewodem YnTKSYekw 1x2x0,8 - Linie zasilające ( 24V = ) moduły sterujące przewodem niepalnym HDGs 2x1,5, - Przewód pomiędzy rozdzielnią a zasilaczem przewodem niepalnym HDGs 3x1,5 - Przewody przechodzące przez ściany lub stropy prowadzone w osłonach PVC (przepustach), - Centralę sygnalizacji pożaru zamontować na takiej wysokości, aby pole odczytu było na wysokości max 1,8m od podłogi. - Ręczne ostrzegacze pożaru zamontować na wysokości 1,5m. - Czujki chroniące przestrzeń międzystropową zamontować na stropie rzeczywistym. Od każdej czujki chroniącej przestrzeń międzystropową wyprowadzić na sufit podwieszany wskaźnik zadziałania czujki. Minimalna odległość czujek od kratek nawiewnych i wywiewnych wynosi 0,5m Współpraca z innymi systemami. Centrala sygnalizacji pożaru poprzez moduły sterujące i nadzorujące współpracuje z innymi systemami. Sterowanie tymi systemami zrealizowano poprzez użycie modułów rozszerzających, które funkcjonują jako elementy wielofunkcyjnej pętli dozorowej. Dowolnie programowalne wejścia i wyjścia modułów zapewniają możliwość uruchamiania i monitorowania urządzeń zewnętrznych. Sygnały sterujące: - zadziałanie sygnalizatorów akustycznych - zjazd windy na poziom parteru - otwarcie okien dymowych w klatce schodowej Sygnały monitorowane: - usterka centralki oddymiania 3.6. Zasilanie sieciowe Centralę Esser IQ8CONTROL C zasilić przewodem HDGs 3x1,5 z wydzielonego obwodu elektrycznego rozdzielni. Zasilanie systemu sygnalizacji pożaru 230V 50Hz, 100W. Obwód doprowadzić do pomieszczenia ochrony. Obwody elektryczne wykonać zgodnie z obowiązującymi normami i przepisami. 4. Elementy składowe systemu 4.1. Centrala Zastosowano centralę essertronic IQ8ControlC w wersji 1 pętlowej, mogącą obsłużyć 127 elementów adresowalnych. Centrala jest w pełni adresowalna, posiada elementy sterujące na pętli oraz system dwustopniowego alarmowania.

5 4.2. Optyczne czujki dymu Zastosowane zostały optyczne czujki dymu firmy ESSER serii IQ8, z możliwością autodiagnozy, autoadresowania, kompensacji zabrudzenia oraz o bardzo małym poborze prądu (45µA). Czujki te zostały zainstalowane w przestrzeniach międzystropowych, pomieszczeniach elektrycznych oraz w miejscach ewentualnych silnych przepływów powietrza. Czujka wyposażona jest w izolator zwarć Moduły sterujące i monitorujące Na pętlach w całym obiekcie rozmieszczono dwa rodzaje modułów sterujących: - moduł 4G/2R posiadający 4 wejścia parametryczne oraz 2 bezpotencjałowe wyjścia przekaźnikowe, moduł wymaga dodatkowego zasilania w zakresie 10,5 28V, zasilanie zostanie zrealizowane przez doprowadzenia napięcia z centrali SAP Moduł jest wyposażony w izolator zwarć Ręczne ostrzegacze pożaru Zastosowane zostały ROP y serii IQ8 w obudowie ABS (IP 42), umieszczone wewnątrz obiektu: przy wyjściach ewakuacyjnych oraz w miejscach gdzie odległość do najbliższego przycisku przekracza 40m. Zastosowane ROP y są urządzeniami adresowalnymi, montowanymi na pętli z wbudowanym izolatorem zwarć Wskaźniki zadziałania Czujki niewidoczne, umieszczone nad sufitami podwieszonymi, zostały wyposażone w impulsowe wskaźniki zadziałania. Wskaźniki nie wymagają dodatkowego zasilania Centralka oddymiania Zastosowano kompaktową centralkę oddymiania typu RZN 4402-K D+H Centralka przeznaczona jest przede wszystkim do zastosowania na klatkach schodowych, wyposażona jest w mikroprocesor, Centralka obsługuje jedną strefę oddymiania (1 linia, 1 grupa), a całkowity prąd napędów wynosi 2A. System oddymiania oprócz sterowania z systemu SAP, będzie posiadał jeden przycisk RT42, służący do ręcznego wyzwalania okien oddymiających oraz do zamykania okien po ustąpieniu zagrożenia. 5. Bilans energetyczny 5.1. Centrala ppoż. Urządzenie Ilość I max [ma] Razem I [ma] Czas podtrzymania Centrala systemu Moduł pętli Moduł ebk4g/2r Prąd zasilacza / akumulator ,4 Sygnalizator optyczno-akustyczny AS ,5 Prąd zasilacza / akumulator 240 1,2 Prąd zasilacza / akumulator ,6 Zastosowane zostały 2 akumulatory 7,5Ah

6 6. Zestawienie elementów Poniżej przedstawiono zestawienie urządzeń, zestawienie nie dotyczy materiałów pomocniczych, tzn. puszek, kołków, śrub itp.. Urządzenie Typ Producent J.m. Ilość Centrala IQ8Control C ESSER szt. 1 Akumulator 12V/24Ah KOBE szt. 2 Moduł pętli ESSER szt. 1 Drukarka KAFKA CL-1 MEFA szt. 1 Czujka optyczna serii IQ ESSER szt. 86 Podstawa czujki serii IQ ESSER szt. 86 ROP serii IQ ESSER szt. 9 Wskaźnik zadziałania ESSER szt. 16 Moduł 4G/2R ESSER szt. 1 Izolator zwarć do modułów ESSER szt. 1 Obudowa sterowników ESSER szt. 1 Sygnalizator optyczno-akustyczny AS267 Aritech szt. 4 Centralka oddymiania RZN 4402-K D+H szt. 1 Przycisk oddymiania RT-42 D+H szt. 1 Siłownik łańcuchowy KA-32 D+H szt. 2 Akumulator 12V/1,2Ah KOBE szt. 2 Przewód YnTKSYekw 1x2x0,8 Bitner m 2200 Kabel HDGs 2x1 Bitner m Certyfikaty Wszystkie urządzenia systemu wykrywania pożaru posiadają świadectwa dopuszczenia wydane przez CNBOP w Józefowie. 8. Zalecenia eksploatacji i konserwacji Zgodnie z zaleceniami CNBOP Systemy Wykrywania i Sygnalizacji Pożaru powinny być objęte regularną kontrolą techniczną. W przypadku systemów analogowych konserwacja powinna odbywać się przynajmniej raz na pól roku. Poniżej przedstawiono zalecany zakres prac konserwacyjnych: - sprawdzenie wszystkich części urządzeń, czy z zewnątrz nie są mechanicznie uszkodzone, - sprawdzenie czy wszystkie sygnalizatory są odpowiednio umieszczone (np. nie są zasłonięte), - sprawdzenie za pomocą odpowiednich metod funkcjonowania sygnalizatorów, - sprawdzenie wskaźników i elementów obsługi centrali, - sprawdzenie urządzeń alarmujących, - sprawdzenie zasilaczy, - sprawdzenie baterii, - regulację urządzeń, - czyszczenie zabrudzonych elementów, włącznie z komorami czujek dymowych. Do udokumentowania prac konserwatorskich należy prowadzić książkę kontroli, w której muszą znaleźć się następujące dane: - zapis alarmów z godziną i datą, - kontrole uprawnionej firmy, - naprawy z godziną i datą, - dokonane zmiany w systemie.

7 9. Spis rysunków Rys.SAP1 - System Sygnalizacji Pożaru - piwnica Rys.SAP2 - System Sygnalizacji Pożaru - parter Rys.SAP3 - System Sygnalizacji Pożaru 1 piętro Rys.SAP4 - System Sygnalizacji Pożaru 2 piętro Rys.SAP5 - System Sygnalizacji Pożaru schemat blokowy
