1 ABC INSTALACJI GRZEWCZYCH PORADNIK EKSPERTA GRUPA Warszawa 2013

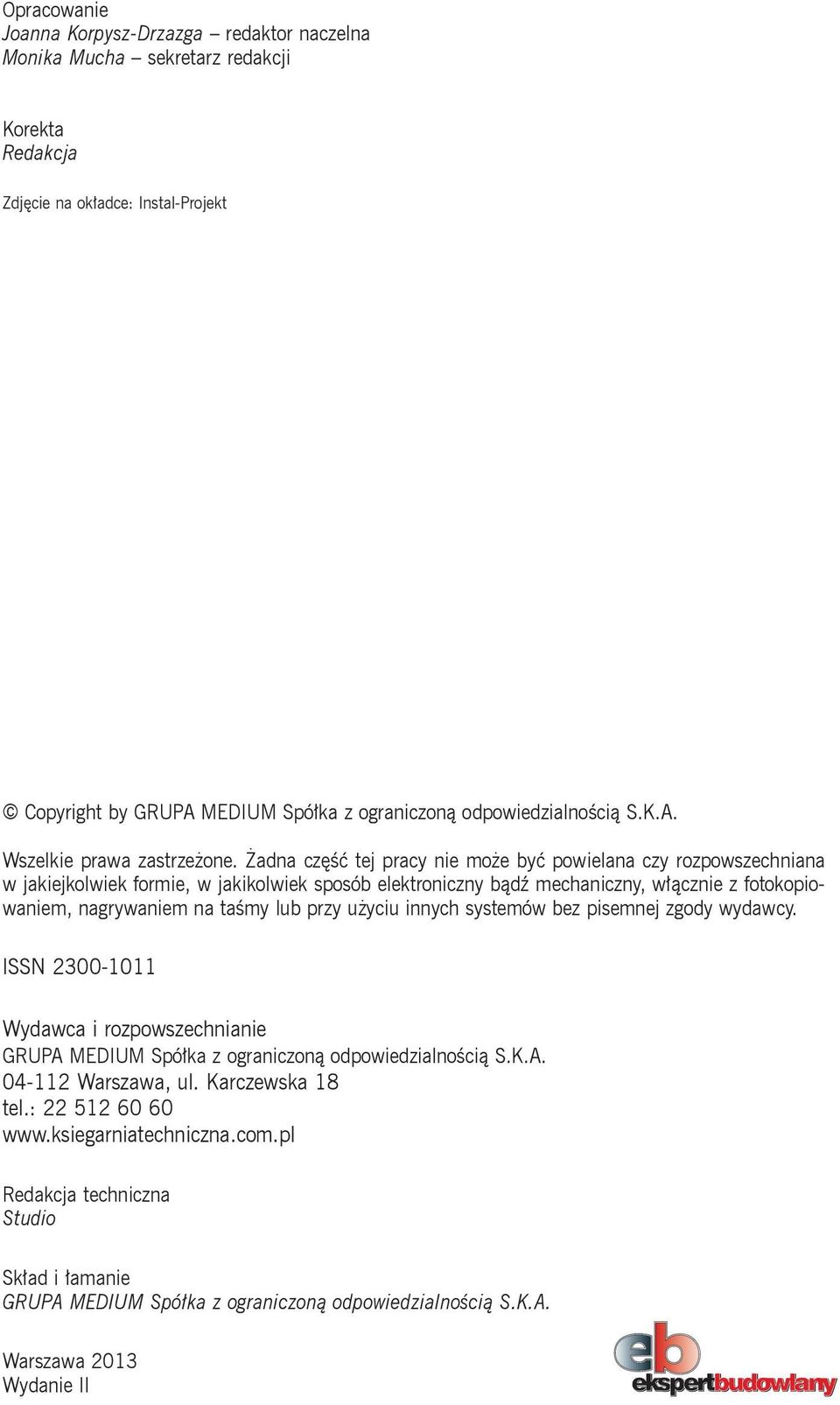

2 Opracowanie Joanna Korpysz-Drzazga redaktor naczelna Monika Mucha sekretarz redakcji Korekta Redakcja Zdjęcie na okładce: Instal-Projekt Copyright by GRUPA MEDIUM Spółka z ograniczoną odpowiedzialnością S.K.A. Wszelkie prawa zastrzeżone. Żadna część tej pracy nie może być powielana czy rozpowszechniana w jakiejkolwiek formie, w jakikolwiek sposób elektroniczny bądź mechaniczny, włącznie z fotokopiowaniem, nagrywaniem na taśmy lub przy użyciu innych systemów bez pisemnej zgody wydawcy. ISSN Wydawca i rozpowszechnianie GRUPA MEDIUM Spółka z ograniczoną odpowiedzialnością S.K.A Warszawa, ul. Karczewska 18 tel.: Redakcja techniczna Studio Skład i łamanie GRUPA MEDIUM Spółka z ograniczoną odpowiedzialnością S.K.A. Warszawa 2013 Wydanie II

3 Spis treści Jak zaoszczędzić na ogrzewaniu Jak wybrać gazowy kocioł grzewczy JUNKERS HOME z modułem MB100-LAN, czyli zdalne sterowanie systemem ogrzewania Jak wybrać kocioł na paliwa stałe Jak dobierać grzejniki c.o Nowość na rynku REGULUS-system E-VENT Dlaczego zawory grzejnikowe stukają Co warto wiedzieć o grzejnikach kanałowych Porady Ekspertów Ogrzewanie REGULUS-system CANAL przestrzeń nieograniczona Grzeją, zdobią, intrygują Jak ogrzać łazienkę Co warto wiedzieć o ogrzewaniu podłogowym Na co zwrócić uwagę przy wyborze podgrzewacza wody Jak dobierać kolektory słoneczne Kolektory słoneczne HEWALEX efektywność i funkcjonalność w dobrej cenie Kolektory do zadań specjalnych Jak otrzymać dofinansowanie na zakup kolektora Pompy ciepła wymagania montażowe i niezbędne formalności Pompa ciepła w pakiecie z tabletem nowe pompy w atrakcyjnej cenie Ile kosztuje instalacja pompy ciepła i jak ją przeprowadzić Porady Ekspertów

4 Poradnik Eksperta Wiktor Janecki JAK ZAOSZCZĘDZIĆ NA OGRZEWANIU Fot. Viessmann Właściciele systemów grzewczych często pytają, co zrobić, aby płacić mniej za paliwo do kotła. Odpowiedź jest prosta: warto pomyśleć o wprowadzeniu zmian w systemie grzewczym. Rozważając modernizację systemu ogrzewania, warto zastanowić się nad kupnem energooszczędnego kotła kondensacyjnego. Kotły kondensacyjne to jednak większy wydatek niż zakup kotła tradycyjnego. Dlaczego więc to się opłaca? Odpowiedź na to pytanie należy przestawić wielowymiarowo. Łatwiej jest zbilansować zużycie gazu pracującego kotła (w zależności od długości sezonu grzewczego, w każdym roku będzie ono inne) niż przewidzieć, z jakimi zimami będziemy mieli do czynienia. Im dłuższy jest sezon grzewczy, tym większe jest zużycie gazu, a tym samym większa opłacalność zastosowania kotła kondensacyjnego, to z kolei daje określone oszczędności. Różnica cen kotła kondensacyjnego i tradycyjnego podzielona przez uzyskane 4

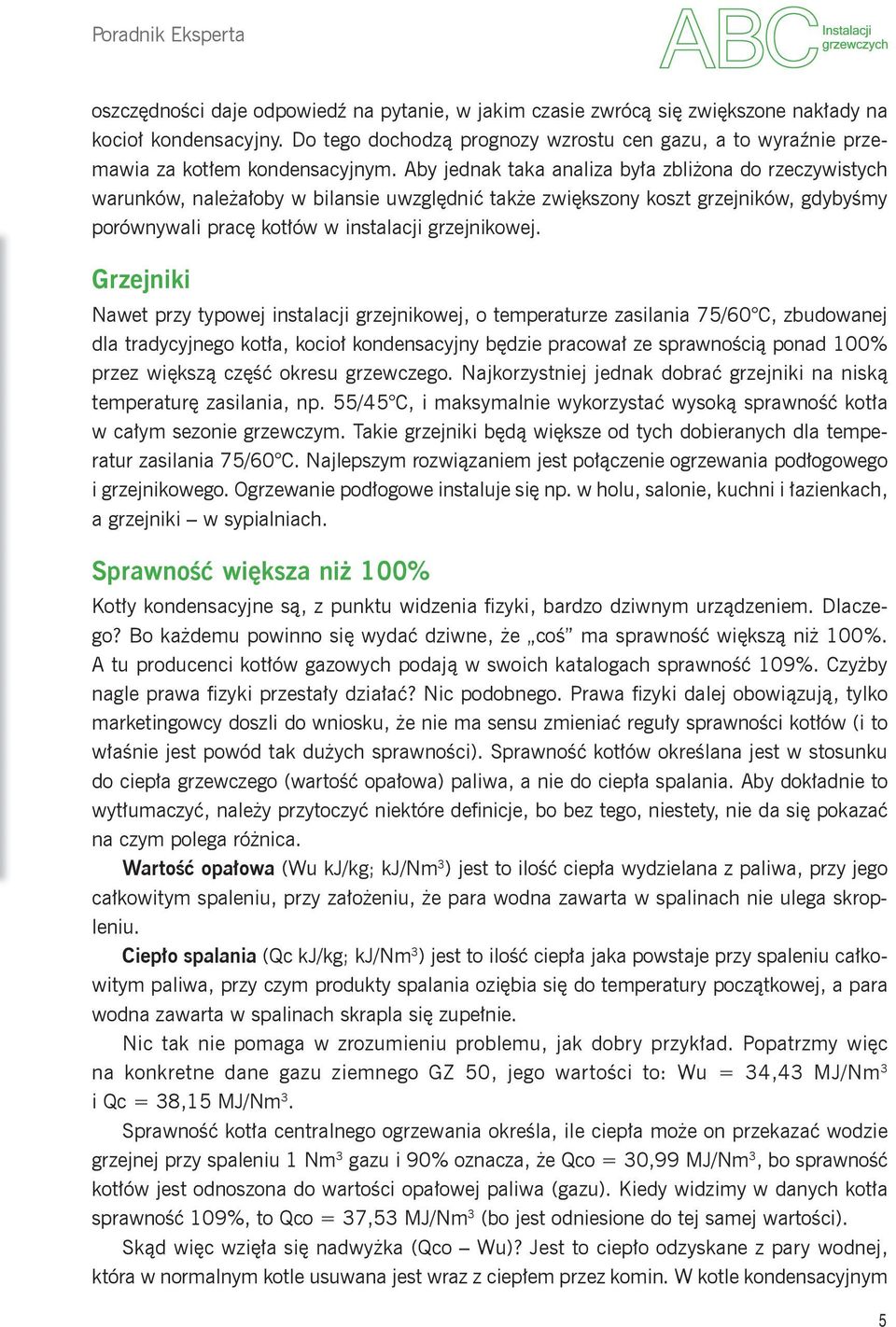

5 Poradnik Eksperta oszczędności daje odpowiedź na pytanie, w jakim czasie zwrócą się zwiększone nakłady na kocioł kondensacyjny. Do tego dochodzą prognozy wzrostu cen gazu, a to wyraźnie przemawia za kotłem kondensacyjnym. Aby jednak taka analiza była zbliżona do rzeczywistych warunków, należałoby w bilansie uwzględnić także zwiększony koszt grzejników, gdybyśmy porównywali pracę kotłów w instalacji grzejnikowej. Grzejniki Nawet przy typowej instalacji grzejnikowej, o temperaturze zasilania 75/60 C, zbudowanej dla tradycyjnego kotła, kocioł kondensacyjny będzie pracował ze sprawnością ponad 100% przez większą część okresu grzewczego. Najkorzystniej jednak dobrać grzejniki na niską temperaturę zasilania, np. 55/45 C, i maksymalnie wykorzystać wysoką sprawność kotła w całym sezonie grzewczym. Takie grzejniki będą większe od tych dobieranych dla temperatur zasilania 75/60 C. Najlepszym rozwiązaniem jest połączenie ogrzewania podłogowego i grzejnikowego. Ogrzewanie podłogowe instaluje się np. w holu, salonie, kuchni i łazienkach, a grzejniki w sypialniach. Sprawność większa niż 100% Kotły kondensacyjne są, z punktu widzenia fi zyki, bardzo dziwnym urządzeniem. Dlaczego? Bo każdemu powinno się wydać dziwne, że coś ma sprawność większą niż 100%. A tu producenci kotłów gazowych podają w swoich katalogach sprawność 109%. Czyżby nagle prawa fi zyki przestały działać? Nic podobnego. Prawa fi zyki dalej obowiązują, tylko marketingowcy doszli do wniosku, że nie ma sensu zmieniać reguły sprawności kotłów (i to właśnie jest powód tak dużych sprawności). Sprawność kotłów określana jest w stosunku do ciepła grzewczego (wartość opałowa) paliwa, a nie do ciepła spalania. Aby dokładnie to wytłumaczyć, należy przytoczyć niektóre definicje, bo bez tego, niestety, nie da się pokazać na czym polega różnica. Wartość opałowa (Wu kj/kg; kj/nm 3 ) jest to ilość ciepła wydzielana z paliwa, przy jego całkowitym spaleniu, przy założeniu, że para wodna zawarta w spalinach nie ulega skropleniu. Ciepło spalania (Qc kj/kg; kj/nm 3 ) jest to ilość ciepła jaka powstaje przy spaleniu całkowitym paliwa, przy czym produkty spalania oziębia się do temperatury początkowej, a para wodna zawarta w spalinach skrapla się zupełnie. Nic tak nie pomaga w zrozumieniu problemu, jak dobry przykład. Popatrzmy więc na konkretne dane gazu ziemnego GZ 50, jego wartości to: Wu = 34,43 MJ/Nm 3 i Qc = 38,15 MJ/Nm 3. Sprawność kotła centralnego ogrzewania określa, ile ciepła może on przekazać wodzie grzejnej przy spaleniu 1 Nm 3 gazu i 90% oznacza, że Qco = 30,99 MJ/Nm 3, bo sprawność kotłów jest odnoszona do wartości opałowej paliwa (gazu). Kiedy widzimy w danych kotła sprawność 109%, to Qco = 37,53 MJ/Nm 3 (bo jest odniesione do tej samej wartości). Skąd więc wzięła się nadwyżka (Qco Wu)? Jest to ciepło odzyskane z pary wodnej, która w normalnym kotle usuwana jest wraz z ciepłem przez komin. W kotle kondensacyjnym 5

6 Poradnik Eksperta Fot. Viessmann natomiast para wodna jest kondensowana (stąd nazwa kotła), a ciepło kondensacji zwiększa ilość ciepła przekazanego ze spalonego gazu do wody grzewczej. Wynika więc z tego, że nie mamy do czynienia ze złamaniem praw fizyki, a z normalnym chwytem marketingowym, czyli odniesieniem ilości ciepła otrzymywanego w kotle do mniejszej, niż się powinno, wartości. Stąd więc tak wysokie sprawności. Komora i komin PAMIĘTAJ! Kotły kondensacyjne mają niewielkie gabaryty i mogą być montowane na ścianie lub w szafce, a kotły stojące z zasobnikiem można umieścić np. pod schodami, w garderobie lub w spiżarni. 6 Zasadnicza różnica pomiędzy kotłami tradycyjnymi a kondensacyjnymi polega na możliwości wykorzystania kondensacji, czyli skraplania pary wodnej, która w zwykłych kotłach ulatuje wraz z zawartym w niej ciepłem do atmosfery. Aby móc odzyskać to ciepło, kocioł kondensacyjny wyposażony jest w zamkniętą komorę spalania, ma specjalną konstrukcję komina oraz wymienniki. Kocioł z zamkniętą komorą spalania pobiera powietrze do spalania bezpośrednio z zewnątrz budynku przez przewód powietrzno-spalinowy. Taki komin ma budowę koncentryczną wewnętrznym przewodem wypływają spaliny, a zewnętrznym napływa powietrze do komory spalania. Powietrze potrzebne do spalania ogrzewa się, a spaliny oddają ciepło. Spaliny oddają najpierw część
