1 Sterownik bramy TS 98 Sterownik komfortowy do napędów ELEKTROMATEN firmy GfA z cyfrowym wyłącznikiem krańcowym DES Badania i certyfikaty TS 98 TS 98 / TS 98 FT Produkt sprawdzony zgodnie z: DIN EN DIN EN 98 DIN EN 0- DIN EN 0--0 TÜV NORD CERT GmbH TS 98 Sterownik komfortowy dla wył.des Dane techniczne Do wszystkich napędów ELEKTROMATEN firmy GfA z cyfrowym wyłącznikiem krańcowym DES Napięcie zasilania: N~0V, PE / ~0V, PE / N~00V, PE / ~00V, PE Częstotliwość robocza: 0 / 0 Hz Napięcie sterownicze: V DC Zasilanie urządzeń peryferyjnych: V DC (,0A) / 0V AC (,A) Dopuszczalny zakres temperatur: C Obudowa Wymiary szer. x wys. x głęb [mm]: 90 x 00 x IP przy podłączeniu bezpośrednim lub IP z wtyczką CEE Zabezpieczenie przed dotykiem za pomocą osłon elementów przewodzących prąd Z naznaczonymi otworami i materiałem mocującym Wykonanie Zintegrowane przyciski sterownicze OTW-STOP-ZAM Możliwość podłączenia dwóch kaset sterowniczych Podłączenie zasilania bezpośrednio na zaciski lub za pomocą wtyczki CEE z kablem o długości 0,m Ustawienia poprzez przełącznik obrotowy ze wskaźnikiem cyfrowym Połączenia wtykowe Przewód łączący do napędu ELEKTROMATEN w różnych długościach Dwa niezależnie programowalne wyjścia przekaźnikowe, możliwość wykorzystania np. jako kontakty sygnalizacyjne Przyłącze UBS z dwoma gniazdami wtykowymi w celu łatwego podłączenia kaset sterowniczych, fotokomórki, odbiornika radiowego, itd. (akcesoria UBS pod 8.09) Wtykowe przyłącze luźnej linki i drzwi przejściowych Akcesoria Wyłącznik awaryjny Przełącznik kluczowy Opis i inne akcesoria pod 8.08 Piec dalszych kontaktów przekaźnikowych za pomocą modułu statusu / sygnalizacji UBS: System sygnałów dyspozycyjnych (patrz S. 8.09) Funkcje Szybkie ustawienie położeń krańcowych i wszystkich funkcji z poziomu operatora Możliwość wyboru trybu pracy: Tryb czuwakowy ZAM/OTW Tryb czuwakowy ZAM/samopodtrzymanie OTW Samopodtrzymanie ZAM/OTW Automatyczne rozpoznanie rodzaju krawędzi zamykających i układu analizy: Optyczna listwa stykowa (np. system Vitector) Zasada styku zwiernego 8k Zasada styku rozwiernego K z testowaniem Automatyczne zamykanie czasowe regulowane w zakresie - 0 sekund (możliwość załączania/ wyłączania): Brama zamyka się automatycznie po osiągnięciu górnego położenia krańcowego lub pozycji pośredniej po upływie nastawionego czasu Możliwość wyboru ponownego odliczania czasu po uruchomieniu fotokomórki Nastawna pozycja pośrednia z indywidualnymi możliwościami programowania Zabezpieczenie przed wciągnięciem, do wyboru: Zasada styku rozwiernego zwiernego z analizą oporności Systemy optyczne Zabezpieczające fotokomórki Automatyczne dopasowanie odstępu do podłoża, automatyczna kompensacja w wyniku wydłużenia linki lub późniejszego ułożenia posadzki (niemożliwe przy wyłączniku ciśnieniowym) Korekta wybiegu napędu umożliwia kompensatę wybiegu np. wskutek wpływu temperatury Wskaźnik stanu i informacji (m.in. wyświetlenie ostatnich błędów) Licznik cykli roboczych (bez możliwości resetowania) Wszelkie zmiany zastrzeżone. (_Oe) 8.08

2 Więcej funkcji Licznik cykli serwisowych: Możliwość ustawienia cykli Po osiągnięciu liczby cykli serwisowych możliwość wyboru: komunikat lub przełączenie na tryb czuwakowy Monitorowanie mechanicznej blokady, sterownik rozpoznaje blokadę bramy i wyłącza napęd Kontrola siły udźwigu w kierunku OTW: Do bram z wyrównoważeniem, rozpoznaje nagłe zmiany wyrównoważenia Z automatycznym uczeniem, dlatego brak zadziałania kontroli siły wskutek np. zmiany napięcia sprężyny Automatyczne rozpoznanie napędów ELEKTROMATEN z cyklokonwerterem (DU) lub falownikiem (FU): Ustawianie zdawczej prędkości obrotowej Łagodny rozruch i zatrzymanie dzięki automatycznemu dostosowaniu rampy przyspieszenia i hamowania Możliwość zmiany rampy przyspieszenia i hamowania Funkcja RWA do oddymiana i odprowadzania ogrzanego powietrza w powiązaniu z przeciwpożarową instalacją alarmową Sterowanie ruchu jedno- lub dwukierunkowego z możliwością ustawienia takich funkcji jak: czas ostrzegania, przedłużenie fazy zielonej czas opróżnianie jak również priorytetu w obydwu kierunkach (wjazd / wyjazd) Karta pamięci, przy użyciu karty SD lub MMC można łatwo przeprowadzić aktualizację oprogramowania lub dokonać przeprogramowania na oprogramowanie specjalne Funkcje specjalne przy pomocy dodatkowych modułów Przekaźnikowych modułu statusu/sygnalizacji (SMF): Pięć dalszych kontaktów sygnalizujących błędy lub pozycje bramy Funkcja śluzy -Modul (SLF): Funkcja śluzy przy pomocy dwóch TS98 Moduł zapobiegający panice (uzupełnienie do SLF): Wyłączenie funkcji śluzy przy pomocy dodatkowego przełącznika Używać tylko karty pamięci do max. GB Możliwe podłączenia Nr kat. rysunku montażowego: 0000 TS 98 Funkcja śluzy SLF (osobny moduł) Sygnalizacja danych SMF (osobny moduł) Funkcja RWA wyciągu dymu i ogrzanego powietrza N~0 V, PE ~0 V, PE N~00 V, PE ~00 V, PE 0 V /, A Zasilanie urządzeń zewnętrznych Programowalne wyjścia przekaźnikowe Ze zintegrowanym U Uniwersalnym- B systemem- S czujników sterowniczych 8.08 Wszelkie zmiany zastrzeżone. (_Oe)

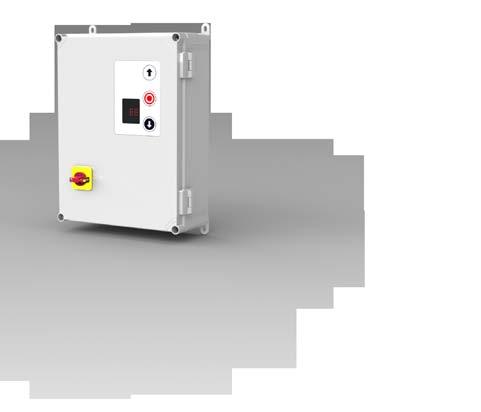

3 Sterownik bramy TS 98 do podłączenia bezpośredniego Bez wtykowego przewodu zasilania sieciowego (CEE) TS 98 z CEE N~00V (-bieg.) TS 98-FT z CEE N~00V (-bieg.) Z wtykowym przewodem zasilania sieciowego, długość 0,m Do bram harmonijkowych-elektromaten FT; z wtykowym przewodem zasilania sieciowego, długość 0,m TS 98 z CEE N~0V (-bieg.) Z wtykowym przewodem zasilania sieciowego, długość 0,m TS 98 z CEE N~0V asym. (-bieg.) Dla SI. WS / SI. WS / ST. WS; z wtykowym przewodem zasilania sieciowego, długość 0,m TS 98-XL w obudowie z tworzywa sztucznego Nr kat. rysunku montażowego: szer. x wys. x głęb. [mm]: 00 x 00 x (); Stopień ochrony: IP - Wsuwany dławik kablowy dla wtykowego przewodu łączącego do ELEKTROMATEN - szyny montażowa DIN - Dławiki kablowe x M0 Wersja z włącznikiem głównym N~00V Wersja do podłączenia bezpośredniego 0-00V Zamknięcie dla kłódki ( szt.) Wszelkie zmiany zastrzeżone. (_Oe) 8.08

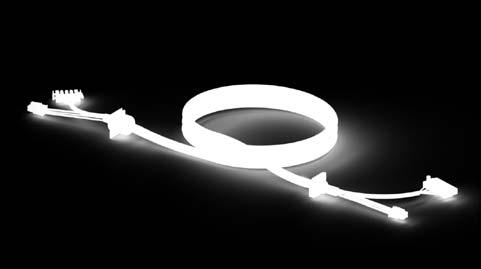

4 Akcesoria Oznaczenie Opis Przewód łączący DES Podłączenie do napędu ELEKTROMATEN z cyfrowym wyłącznikiem krańcowym, wtyczka obustronna, długość przewodu:,0m,0m,0m 9,0m,0m,0m,0m Inne długości na zamówienie Kabel spiralny z puszką przyłączeniową IP Proste końcówki kabla,0m/0,m; długość w stanie spoczynkowym 0,9m; w stanie rozciągniętym maks.,0m - Do optycznej listwy stykowej (np. system Vitector) - Możliwość kombinacji z systemem OSE lub Uniwersalny zestaw OSE, dla systemu System = puszka przyłączeniowa; Nadajnik + odbiornik, wersja wtykowa z odbiornikiem (przewód 0, m) i nadajnikiem z Nr. kat. Uniwersalny zestaw OSE, dla systemu przewodem,m przewodem 0,m System = z puszką przyłączeniową + puszka końcowa; Nadajnik + odbiornik, wersja wtykowa z przewodem 0,m Dla systemu konieczne są dodatkowo + Puszka końcowa IP dla systemu Z przyłączem wtykowym dla nadajnika / odbiornika radiowego, oraz dla wyłącznika drzwi przejściowych i luźnej linki Przewód łączący dla systemu Z wtyczką obustronną, -żyłowy, długość przewodu: Osłona 0008,m,m 8,m 0,m W przypadku zwiększonych wymagań w zakresie stopnia ochrony; Dla kabla spiralnego z puszką przyłączeniową i puszką końcową Inne akcesoria znajdują się w rozdziale 9 Przykład system Przykład system 8.08 Wszelkie zmiany zastrzeżone. (_Oe)

5 Akcesoria Przełącznik kluczowy Zestaw montażowy do montażu w obudowie, dostawa z kluczami 000 Wyłącznik awaryjny Zestaw montażowy do montażu w obudowie 000 Przełącznik obrotowy piórkowy Pokrywa ze stali szlachetnej Moduł statusu / sygnalizacji SMF Moduł funkcji śluzy SLF Zestaw montażowy do montażu w obudowie; np. do pozycji pośredniej Zalecana przy ciągłym natrysku Pięć bez potencjałowych styków przekaźnikowych; Sygnalizują następujące sytuacje:. Listwa kontaktowa naciśnieta. STOP. Zadziałanie fotokomórki. Położenie krańcowe ZAM. Położenie krańcowe OTW Łącznie z przewodem łączącym ze sterownikiem Do pracy dwóch TS98, jako śluzy: Składa się z modułu A + B ; Łącznie z przewodem łączącym ze sterownikiem; Połączenie miedzy modułami SLF do realizacji we własnym zakresie Moduł zapobiegający panice Jako uzupełnienie do ; Do szybkiego wyłączenia funkcji śluzy lub otwarcia obydwu bram w sytuacjach awaryjnych (nieodzowny dodatkowy przełącznik) Przyporządkowanie B A Części zamienne TS 98 Płytka TS 98 W osłonie 000 Obudowa TS-A kpl Górna część obudowy ze śrubami, klawiatura,zawiasy, dolna cześć obudowy Górna część obudowy TS-A kpl. + + Górna część obudowy ze śrubami, klawiatura, zawiasy Klawiatura do TS-A Z materiałem mocującym 0008 Zawias TS-A szt. 000 Dolna cześć obudowy TS-A 000 Wszelkie zmiany zastrzeżone. (_Oe) 8.08

6 Części zamienne TS 98-XL Zestaw do mocowania obudowy XL szt. 008 Klawiatura foliowa dla TS-A Z wziernikiem 00 Zawias szt Górna część obudowy XL TS-A + + Składający się z: Klawiatura foliowa dla TS-A, zawias, pokrywa Obudowa XL TS-A + + Składający się z: Zawias, zawias, dolna cześć obudowy z płyta montażowa i szyny montażowa DIN Płytka TS 98 W osłonie Wyłącznik główny dla obudowy XL -biegunowa Obudowa XL TS-A z wyłącznikiem głównym komplet Składający się z: Zestaw do mocowania obudowy XL, klawiatura foliowa dla TS-A, obudowa XL TS-A, wsuwanego dławika kablowego, wyłącznik główny dla obudowy XL Zamknięcie dla kłódki 8 szt. (bez kłódki) Wszelkie zmiany zastrzeżone. (_Oe)
