1 OBECNOŚCI I SUKCESÓW LAT NA POLSKIM RYNKU 20 INSTRUKCJA UŻYTKOWNIKA UŻYTKOWNIKA INSTRUKCJA OCZYSZCZALNI ŚCIEKÓW PRZYDOMOWEJ OCZYSZCZALNI ŚCIEKÓW PRZYDOMOWEJ tvpu PLASTEPUR SOTRALENTZ typu PLASTEPUR SOTRALENTZ

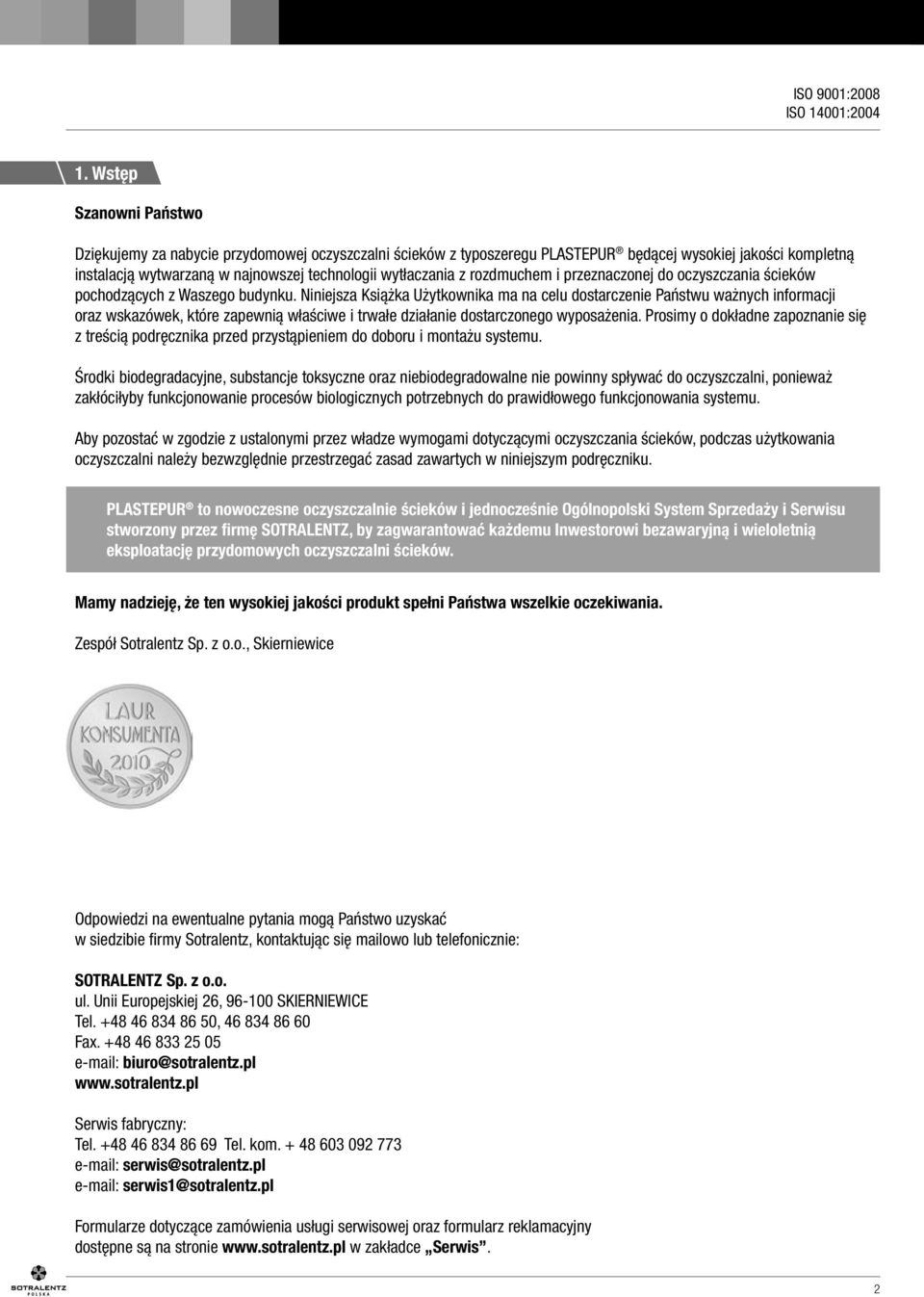

2 1. Wstęp Szanowni Państwo Dziękujemy za nabycie przydomowej oczyszczalni ścieków z typoszeregu PLASTEPUR będącej wysokiej jakości kompletną instalacją wytwarzaną w najnowszej technologii wytłaczania z rozdmuchem i przeznaczonej do oczyszczania ścieków pochodzących z Waszego budynku. Niniejsza Książka Użytkownika ma na celu dostarczenie Państwu ważnych informacji oraz wskazó wek, które zapewnią właściwe i trwałe działanie dostarczonego wyposażenia. Prosimy o dokładne zapoznanie się z treścią podręcznika przed przystąpieniem do doboru i montażu systemu. Środki biodegradacyjne, substancje toksyczne oraz niebiodegradowalne nie powinny spływać do oczyszczalni, ponieważ zakłóciłyby funkcjonowanie procesów biologicznych potrzebnych do prawi dłowego funkcjonowania systemu. Aby pozostać w zgodzie z ustalonymi przez władze wymogami dotyczącymi oczyszczania ścieków, podczas użytkowania oczyszczalni należy bezwzględnie przestrzegać zasad zawartych w niniejszym podręczniku. PLASTEPUR to nowoczesne oczyszczalnie ścieków i jednocześnie Ogólnopolski System Sprzedaży i Serwisu stworzony przez firmę SOTRALENTZ, by zagwarantować każdemu Inwestorowi bezawaryjną i wieloletnią eksploatację przydomowych oczyszczalni ścieków. Mamy nadzieję, że ten wysokiej jakości produkt spełni Państwa wszelkie oczekiwania. Zespół Sotralentz Sp. z o.o., Skierniewice Odpowiedzi na ewentualne pytania mogą Państwo uzyskać w siedzibie firmy Sotralentz, kontaktując się mailowo lub telefonicznie: SOTRALENTZ Sp. z o.o. ul. Unii Europejskiej 26, SKIERNIEWICE Tel , Fax biuro@sotralentz.pl Serwis fabryczny: Tel Tel. kom serwis@sotralentz.pl serwis1@sotralentz.pl Formularze dotyczące zamówienia usługi serwisowej oraz formularz reklamacyjny dostępne są na stronie w zakładce Serwis. 2

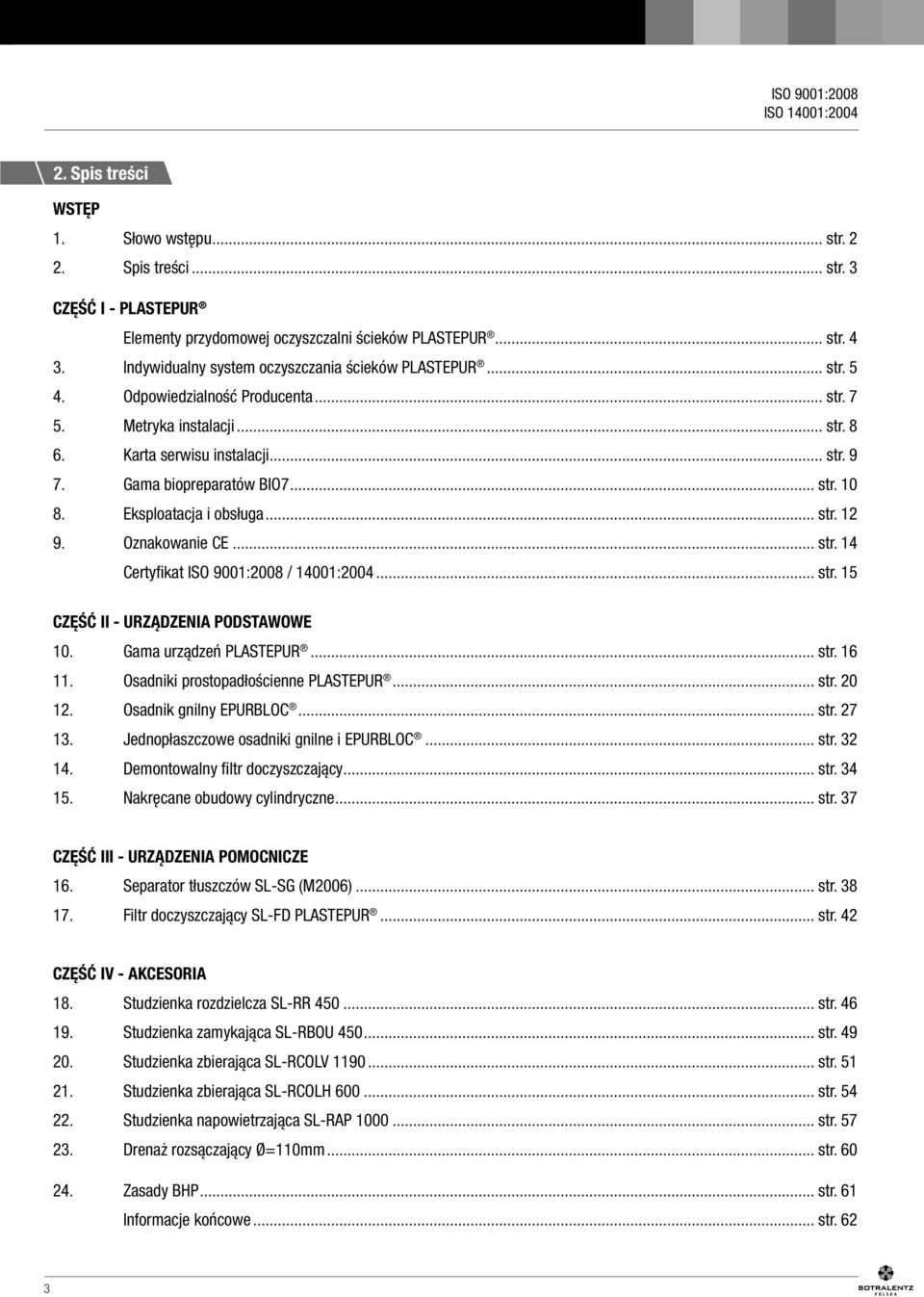

3 2. Spis treści WSTĘP 1. Słowo wstępu... str Spis treści... str. 3 CZĘŚĆ I - PLASTEPUR Elementy przydomowej oczyszczalni ścieków PLASTEPUR... str Indywidualny system oczyszczania ścieków PLASTEPUR... str Odpowiedzialność Producenta... str Metryka instalacji... str Karta serwisu instalacji... str Gama biopreparatów BIO7... str Eksploatacja i obsługa... str Oznakowanie CE... str. 14 Certyfikat / 14001: str. 15 CZĘŚĆ II - URZĄDZENIA PODSTAWOWE 10. Gama urządzeń PLASTEPUR... str Osadniki prostopadłościenne PLASTEPUR... str Osadnik gnilny EPURBLOC... str Jednopłaszczowe osadniki gnilne i EPURBLOC... str Demontowalny filtr doczyszczający... str Nakręcane obudowy cylindryczne... str. 37 CZĘŚĆ III - URZĄDZENIA POMOCNICZE 16. Separator tłuszczów SL-SG (M2006)... str Filtr doczyszczający SL-FD PLASTEPUR... str. 42 CZĘŚĆ IV - AKCESORIA 18. Studzienka rozdzielcza SL-RR str Studzienka zamykająca SL-RBOU str Studzienka zbierająca SL-RCOLV str Studzienka zbierająca SL-RCOLH str Studzienka napowietrzająca SL-RAP str Drenaż rozsączający Ø=110mm... str Zasady BHP... str. 61 Informacje końcowe... str. 62 3

4 CZęść I - PLASTEPUR Elementy oczyszczalni PLASTEPUR Przydomowa oczyszczalnia ścieków składa się z urządzeń PLASTEPUR wymienionych na poniższym rysunku: Znak Urządzenia pomocnicze zgodnie z PN-EN SL-SG Separator tłuszczu (opcja) (patrz str. 45) SL-RR Studzienki rozdzielcze (patrz str. 53) Nowa gama studzienek SL-RBOU Studzienki zamykające (patrz str. 56) EP 2000l Osadnik gnilny (patrz str. 20) Urządzenia podstawowe Akcesoria SL-RCOLV Studzienka zbierająca (patrz str. 58) EPURBLOC 4000l QR Osadnik gnilny (patrz str. 27) 4

5 3. DZIAŁANIE OCZYSZCZALNI PLASTEPUR CZęść I - PLASTEPUR 3. Indywidualny system oczyszczania ścieków PLASTEPUR Ścieki gospodarcze (z kuchni i łazienki), które opcjonalnie przepływają uprzednio przez separator tłuszczu (SL-SG) oraz ścieki fekalne (z WC), wpływają do osadnika gnilnego lub EPURBLOC, gdzie poddawane są procesowi podczyszczania beztlenowego. Następnie przepływają przez filtr doczyszczający wbudowany w EPURBLOC lub zamontowany za zbiornikiem (SL-FS), po czym kierowane są dalej do strefy doczyszczania tlenowego, po czym odprowadzane są do środowiska naturalnego (grunt lub ciek wodny). Zgodnie z wytycznymi budowy przydomowych oczyszczalni ścieków przy dużych dobowych zrzutach ścieków dopuszcza się szeregowe sytuowanie urządzeń w kolejności: zbiornik przepływowy (SL-FS), EPURBLOC, a następnie filtr doczyszczający (SL-FD), przy czym pojemność zbiornika przepływowego nie może być mniejsza od pojemności EPURBLOC. Celem zapewnienia prawidłowego funkcjonowania systemu urządzenia typu: osadniki (SL-FS lub EPURBLOC ), filtry doczyszczające (SL-FD) lub separatory tłuszczu (SL-SG) powinny być podłączone do systemu wentylacji wysokiej (VH) o średnicy przewodu wynoszącej co najmniej Ø=110mm, z wyprowadzeniem ponad kalenicę budynku Podczyszczanie beztlenowe Separator tłuszczu (SL-SG) zapewnia podczyszczanie ścieków gospodarczych (z kuchni i łazienki) poprzez zatrzymanie ciężkich elementów stałych oraz wyflotowanych, skrzepniętych substancji tłuszczowych Zbiorniki przepływowe (SL-FS) zapewniają: - wstępne podczyszczenie ścieków fekalnych (z WC) i gospodarczych (z kuchni i łazienki) - dekantację (separację ścieków), a następnie fermentację osadu z udziałem bakterii beztlenowych, z jego częściowym upłynnieniem Filtr doczyszczający (SL-FD) zapewnia filtrację podczyszczonych ścieków poprzez zatrzymanie zawiesiny wraz z częściową redukcją związków organicznych (BZT 5 ) EPURBLOC jako osadnik z wbudowanym, demontowalnym filtrem doczyszczającym realizuje funkcję osadnika gnilnego i filtra doczyszczającego Wentylacja wysoka (VH) usuwa gazy fermentacyjne. Urządzenia PLASTEPUR wyposażone są we wbudowane króćce do podłączenia wentylacji wysokiej o średnicy Ø=110mm 3.2. Doczyszczanie tlenowe Wstępnie podczyszczone ścieki kierowane są poprzez: przelew rozdzielacz przepływu ścieków z mechanizmem pływakowym przepompownię do strefy doczyszczania tlenowego, która zapewnia natlenienie ścieków przepływających przez kolejne warstwy filtracyjne żwiru i piasku (układ z drenażem rozsączającym, filtrem piaskowym o przepływie pionowym, kopcem filtracyjnym) lub puzzolany Warunki użytkowania Oczyszczalnie ścieków PLASTEPUR firmy SOTRALENTZ przeznaczone są do: Wstępnego podczyszczania beztlenowego Doczyszczania tlenowego ścieków bytowo-gospodarczych, z wyłączeniem wód deszczowych Prawidłowe funkcjonowanie urządzeń do podczyszczania ścieków wymaga dopływu ścieków w ilości nie mniejszej niż 50 litrów na osobę na dobę. 5

6 CZęść I - PLASTEPUR 3.4. Zasady użytkowania Każdy użytkownik przydomowej oczyszczalni ścieków PLASTEPUR powinien przestrzegać poniższych zasad: Zaleca się unikać: Używania automatycznie dozowanych środków do czyszczenia toalet Wprowadzania do kanalizacji wód pochodzących z przeciwprądowego płukania zmiękczaczy wody Stosowania młynków lub innych urządzeń do rozdrabniania odpadów Stanowczo nie należy zrzucać do instalacji kanalizacyjnej następujących substancji: Olejów i tłuszczów (np. zużyty olej silnikowy, olej jadalny ze smażenia, itp.) Wosków i żywic Farb i rozpuszczalników Produktów ropopochodnych Pestycydów Substancji toksycznych Wszelkich trudno rozkładających się przedmiotów (np. niedopałki papierosów, podpaski, tampony, prezerwatywy, popiół, papierowe ręczniki kuchenne, opakowania, itp.) Skroplin z kotłów kondensacyjnych Skroplin z urządzeń klimatyzacyjnych Popłuczyn ze stacji uzdatniania wody i odżelaziaczy ZABRANIA SIĘ: Zakrywania i zasypywania ziemią pokryw zapewniających dostęp do urządzeń oczyszczalni (włazy osadników i studzienek) Sadzenia drzew i krzewów (o rozbudowanym systemie korzeniowym) w odległości mniejszej niż 3m od urządzeń oraz strefy doczyszczania tlenowego (drenaż rozsączający, filtr piaskowy pionowy itp.) Wprowadzania do instalacji wód opadowych Wprowadzania do instalacji ścieków chemicznych i odzwierzęcych (gnojowica) 6

7 4. ODPOWIEDZIALNOŚĆ PRODUCENTA CZęść I - PLASTEPUR Sotralentz sp. z o.o. ul. Unii Europejskiej 26, Skierniewice oświadcza, że urządzenia podstawowe, urządzenia pomocnicze i akcesoria, opisane w niniejszym dokumencie są odpowiednie do stosowania przy wykonywaniu robót budowlanych zgodnie z ustawą o wyrobach budowlanych z dnia 16 kwietnia 2004 roku (Dz.U. nr 92, 881 z późniejszymi zmianami), co zostało potwierdzone: Normą PN EN /A1, umożliwiającą znakowanie wyrobów symbolem CE, Normą tą objęte są zbiorniki EPURBLOC Aprobatą Techniczną Instytutu Ochrony Środowiska Nr AT/ /A6. Obejmuje ona następujące wyroby: - zbiorniki przepływowe - studzienki - separatory tłuszczu - filtry doczyszczające - nadbudowy Krajową Deklaracją Zgodności lub właściwości użytkowych na poszczególne elementy, stanowiącą oświadczenie Producenta na jego wyłączną odpowiedzialność, że wyrób budowlany jest zgodny z Polską Normą albo Aprobatą Techniczną 4.1. Urządzenia podstawowe, urządzenia pomocnicze i akcesoria Urządzenia podstawowe to zbiorniki EPURBLOC, zbiorniki przepływowe, studzienki, separatory tłuszczu, filtry doczyszczające oraz nadbudowy. Producent oświadcza, że jego urządzenia są wolne od wad fabrycznych. Producent udziela 10-letniej gwarancji (liczonej od daty sprzedaży) na urządzenia i akcesoria wyżej wymienione. W przypadku wystąpienia wady fabrycznej tkwiącej w urządzeniu, która zostanie potwierdzona przez nasz serwis, dokonujemy nieodpłatnej naprawy urządzenia albo wadliwe elementy urządzenia wymieniamy na nowe (wadliwe muszą zostać nam zwrócone), ewentualnie dostarczamy brakujące części. Użytkownik traci uprawnienia z tytułu Gwarancji, jeżeli w terminie 14 dni od wykrycia wady nie zawiadomi o tym Producenta listem poleconym, em na adres biuro@sotralentz.pl lub faksem na numer Dokonywana w ramach Gwarancji naprawa urządzenia albo wymiana jego wadliwych elementów zostanie wykonana w możliwie najkrótszym czasie. W przypadku, gdy nabywcą urządzenia jest konsument w rozumieniu ustawy o szczególnych warunkach sprzedaży konsumenckiej oraz o zmianie Kodeksu cywilnego z dnia 27 lipca 2002 r. (Dz. Nr 141,Poz.1176), gwarancja Producenta na sprzedane urządzenia nie wyłącza,nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową zgodnie z postanowieniami powołanej wyżej Ustawy Gwarancja nie obowiązuje w następujących przypadkach Nieprzestrzegania warunków ustalonych przez Sotralentz dla doboru typu i wielkości instalacji oczyszczalni ścieków do lokalnych warunków gruntowo-wodnych oraz liczby użytkowników Nieprzestrzegania przez wykonawcę zasad montażu instalacji ustalonych przez Sotralentz Nieprzestrzegania przez użytkownika zasad eksploatacji i obsługi instalacji określonych przez Sotralentz Montażu instalacji bez nadzoru instalatora autoryzowanego przez Sotralentz Dokonywania przeróbek lub użytkownika urządzeń i elementów towarzyszących, w sposób niezgodny z przeznaczeniem, określonym przez Sotralentz Uszkodzeń mechanicznych, powstałych z przyczyn innych niż spowodowane zainstalowanym urządzeniem Siły wyższej, tj. zadziałania zjawisk nadzwyczajnych (np. atmosferycznych, geologicznych) niezależnych od woli człowieka 7

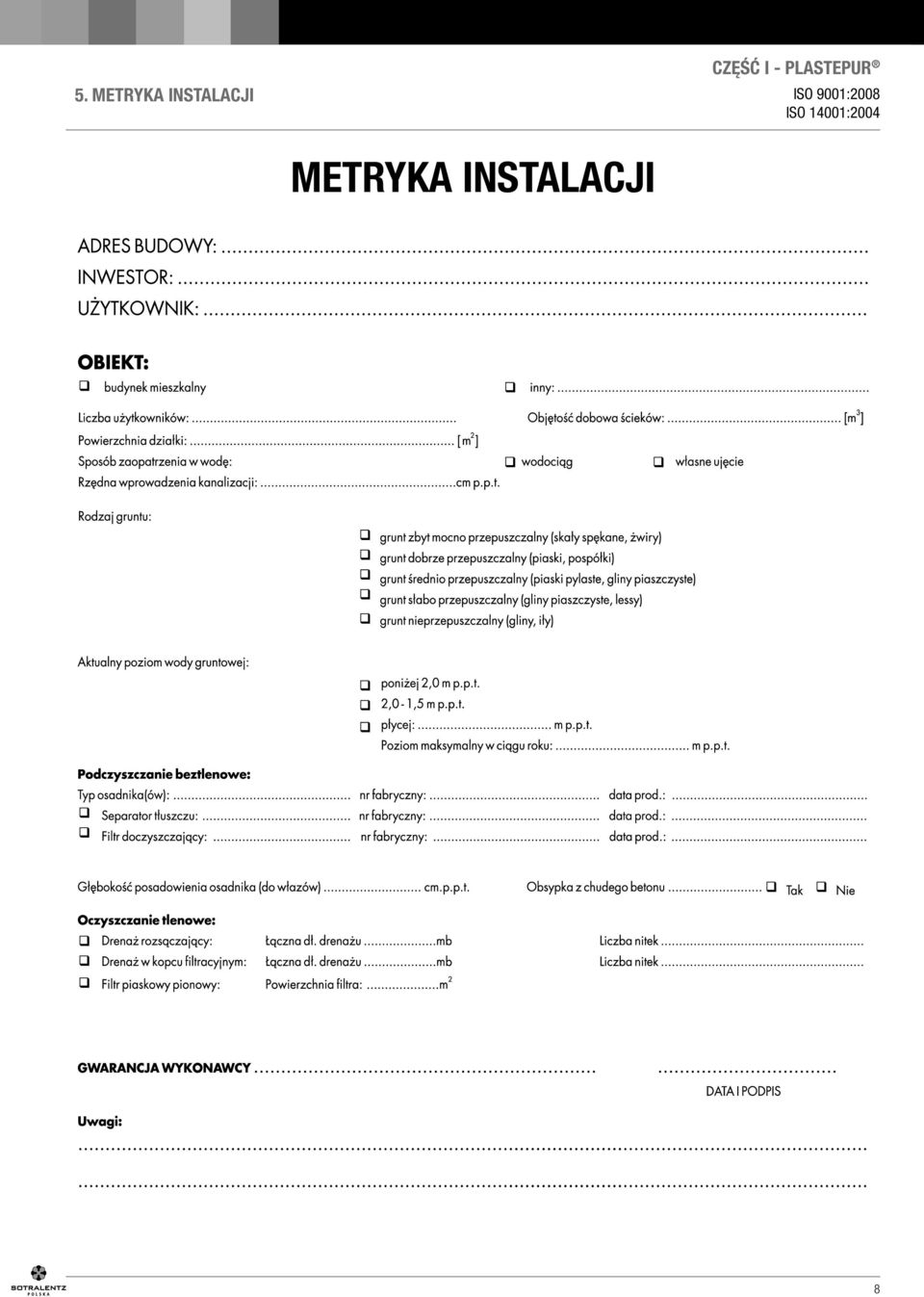

8 5. metryka instalacji CZęść I - PLASTEPUR METRYKA INSTALACJI 8

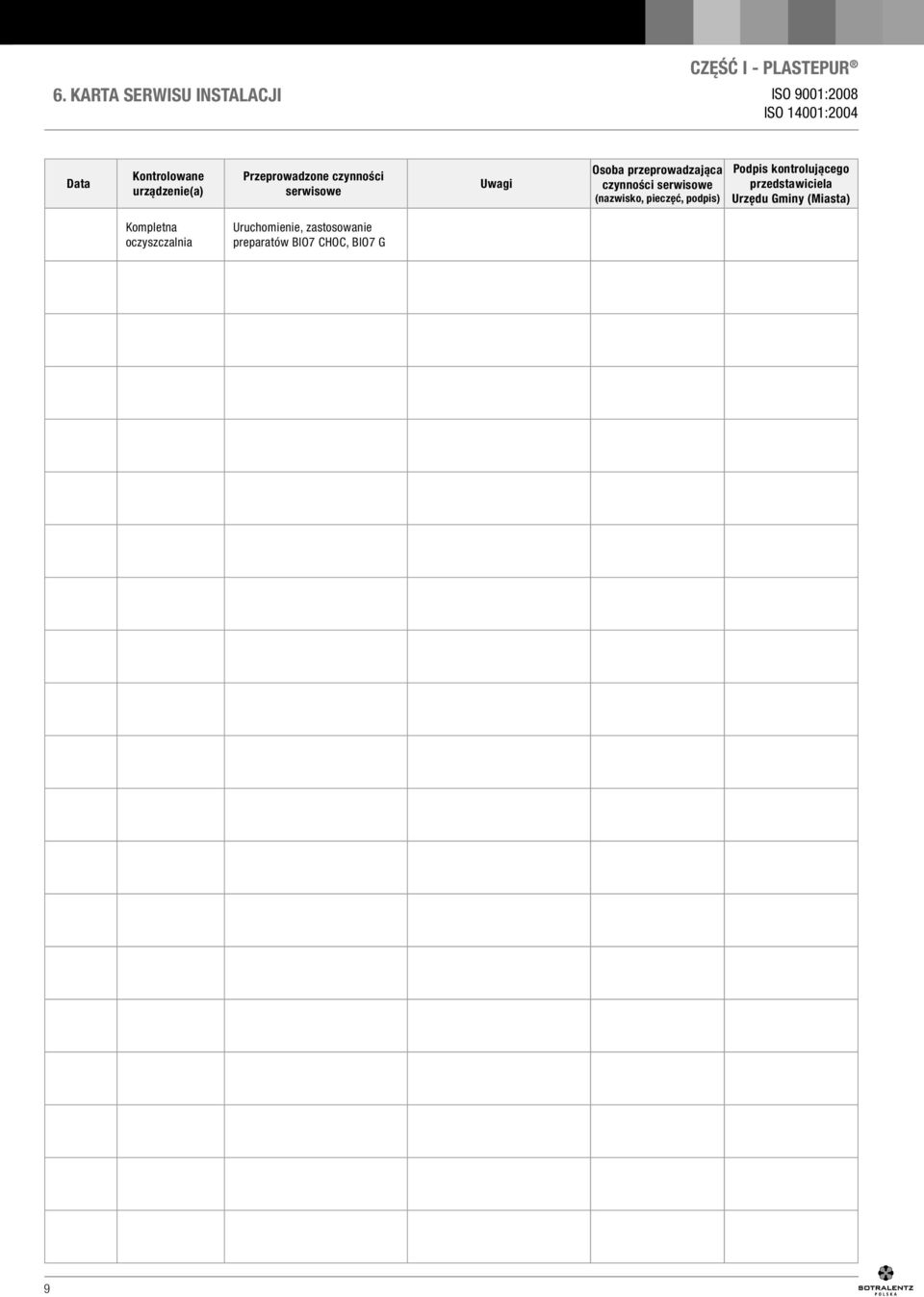

9 6. karta serwisu instalacji CZęść I - PLASTEPUR Data Kontrolowane urządzenie(a) Przeprowadzone czynności serwisowe Uwagi Osoba przeprowadzająca czynności serwisowe (nazwisko, pieczęć, podpis) Podpis kontrolującego przedstawiciela Urzędu Gminy (Miasta) Kompletna oczyszczalnia Uruchomienie, zastosowanie preparatów BIO7 CHOC, BIO7 G 9

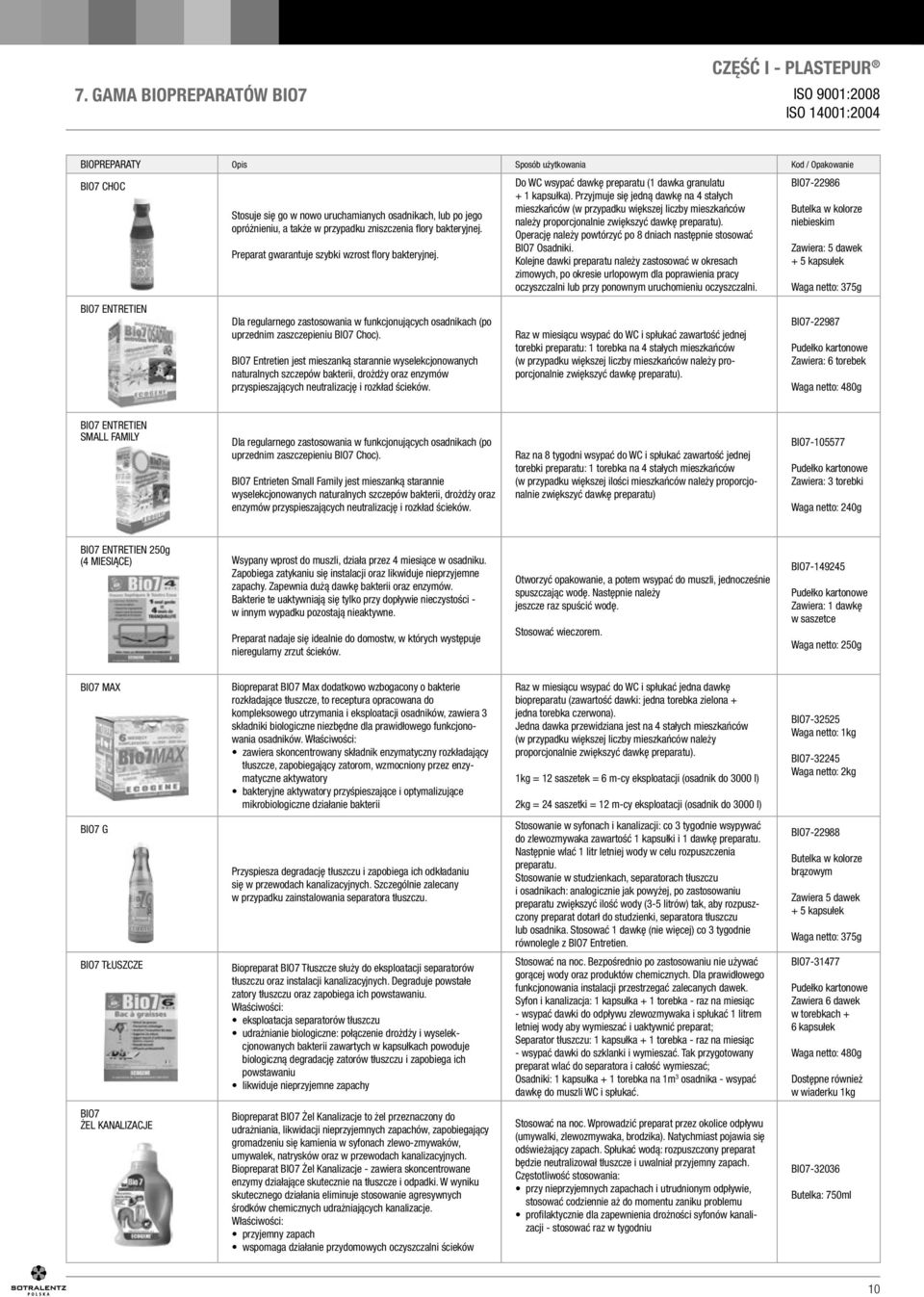

10 7. gama biopreparatów bio7 CZęść I - PLASTEPUR BIOPREPARATY Opis Sposób użytkowania Kod / Opakowanie BIO7 CHOC Do WC wsypać dawkę preparatu (1 dawka granulatu BIO kapsułka). Przyjmuje się jedną dawkę na 4 stałych mieszkańców (w przypadku większej liczby mieszkańców Butelka w kolorze Stosuje się go w nowo uruchamianych osadnikach, lub po jego należy proporcjonalnie zwiększyć dawkę preparatu). niebieskim opróżnieniu, a także w przypadku zniszczenia flory bakteryjnej. Operację należy powtórzyć po 8 dniach następnie stosować Preparat gwarantuje szybki wzrost flory bakteryjnej. BIO7 Osadniki. Zawiera: 5 dawek Kolejne dawki preparatu należy zastosować w okresach + 5 kapsułek zimowych, po okresie urlopowym dla poprawienia pracy oczyszczalni lub przy ponownym uruchomieniu oczyszczalni. Waga netto: 375g BIO7 ENTRETIEN Dla regularnego zastosowania w funkcjonujących osadnikach (po uprzednim zaszczepieniu BIO7 Choc). BIO7 Entretien jest mieszanką starannie wyselekcjonowanych naturalnych szczepów bakterii, drożdży oraz enzymów przyspieszających neutralizację i rozkład ścieków. Raz w miesiącu wsypać do WC i spłukać zawartość jednej torebki preparatu: 1 torebka na 4 stałych mieszkańców (w przypadku większej liczby mieszkańców należy proporcjonalnie zwiększyć dawkę preparatu). BIO Pudełko kartonowe Zawiera: 6 torebek Waga netto: 480g BIO7 ENTRETIEN SMALL FAMILY Dla regularnego zastosowania w funkcjonujących osadnikach (po uprzednim zaszczepieniu BIO7 Choc). BIO7 Entrieten Small Family jest mieszanką starannie wyselekcjonowanych naturalnych szczepów bakterii, drożdży oraz enzymów przyspieszających neutralizację i rozkład ścieków. Raz na 8 tygodni wsypać do WC i spłukać zawartość jednej torebki preparatu: 1 torebka na 4 stałych mieszkańców (w przypadku większej ilości mieszkańców należy proporcjonalnie zwiększyć dawkę preparatu) BIO Pudełko kartonowe Zawiera: 3 torebki Waga netto: 240g BIO7 ENTRETIEN 250g (4 MIESIĄCE) Wsypany wprost do muszli, działa przez 4 miesiące w osadniku. Zapobiega zatykaniu się instalacji oraz likwiduje nieprzyjemne zapachy. Zapewnia dużą dawkę bakterii oraz enzymów. Bakterie te uaktywniają się tylko przy dopływie nieczystości - w innym wypadku pozostają nieaktywne. Preparat nadaje się idealnie do domostw, w których występuje nieregularny zrzut ścieków. Otworzyć opakowanie, a potem wsypać do muszli, jednocześnie spuszczając wodę. Następnie należy jeszcze raz spuścić wodę. Stosować wieczorem. BIO Pudełko kartonowe Zawiera: 1 dawkę w saszetce Waga netto: 250g BIO7 MAX Biopreparat BIO7 Max dodatkowo wzbogacony o bakterie rozkładające tłuszcze, to receptura opracowana do kompleksowego utrzymania i eksploatacji osadników, zawiera 3 składniki biologiczne niezbędne dla prawidłowego funkcjonowania osadników. Właściwości: zawiera skoncentrowany składnik enzymatyczny rozkładający tłuszcze, zapobiegający zatorom, wzmocniony przez enzymatyczne aktywatory bakteryjne aktywatory przyśpieszające i optymalizujące mikrobiologiczne działanie bakterii Raz w miesiącu wsypać do WC i spłukać jedna dawkę biopreparatu (zawartość dawki: jedna torebka zielona + jedna torebka czerwona). Jedna dawka przewidziana jest na 4 stałych mieszkańców (w przypadku większej liczby mieszkańców należy proporcjonalnie zwiększyć dawkę preparatu). 1kg = 12 saszetek = 6 m-cy eksploatacji (osadnik do 3000 l) 2kg = 24 saszetki = 12 m-cy eksploatacji (osadnik do 3000 l) Stosowanie w syfonach i kanalizacji: co 3 tygodnie wsypywać do zlewozmywaka zawartość 1 kapsułki i 1 dawkę preparatu. Następnie wlać 1 litr letniej wody w celu rozpuszczenia preparatu. Stosowanie w studzienkach, separatorach tłuszczu i osadnikach: analogicznie jak powyżej, po zastosowaniu preparatu zwiększyć ilość wody (3-5 litrów) tak, aby rozpuszczony preparat dotarł do studzienki, separatora tłuszczu lub osadnika. Stosować 1 dawkę (nie więcej) co 3 tygodnie równolegle z BIO7 Entretien. Stosować na noc. Bezpośrednio po zastosowaniu nie używać gorącej wody oraz produktów chemicznych. Dla prawidłowego funkcjonowania instalacji przestrzegać zalecanych dawek. Syfon i kanalizacja: 1 kapsułka + 1 torebka - raz na miesiąc - wsypać dawki do odpływu zlewozmywaka i spłukać 1 litrem letniej wody aby wymieszać i uaktywnić preparat; Separator tłuszczu: 1 kapsułka + 1 torebka - raz na miesiąc - wsypać dawki do szklanki i wymieszać. Tak przygotowany preparat wlać do separatora i całość wymieszać; Osadniki: 1 kapsułka + 1 torebka na 1m 3 osadnika - wsypać dawkę do muszli WC i spłukać. BIO Waga netto: 1kg BIO Waga netto: 2kg BIO7 G Przyspiesza degradację tłuszczu i zapobiega ich odkładaniu się w przewodach kanalizacyjnych. Szczególnie zalecany w przypadku zainstalowania separatora tłuszczu. BIO Butelka w kolorze brązowym Zawiera 5 dawek + 5 kapsułek Waga netto: 375g BIO7 TŁUSZCZE Biopreparat BIO7 Tłuszcze służy do eksploatacji separatorów tłuszczu oraz instalacji kanalizacyjnych. Degraduje powstałe zatory tłuszczu oraz zapobiega ich powstawaniu. Właściwości: eksploatacja separatorów tłuszczu udrażnianie biologiczne: połączenie drożdży i wyselekcjonowanych bakterii zawartych w kapsułkach powoduje biologiczną degradację zatorów tłuszczu i zapobiega ich powstawaniu likwiduje nieprzyjemne zapachy BIO Pudełko kartonowe Zawiera 6 dawek w torebkach + 6 kapsułek Waga netto: 480g Dostępne również w wiaderku 1kg BIO7 ŻEL KANALIZACJE Biopreparat BIO7 Żel Kanalizacje to żel przeznaczony do udrażniania, likwidacji nieprzyjemnych zapachów, zapobiegający gromadzeniu się kamienia w syfonach zlewo-zmywaków, umywalek, natrysków oraz w przewodach kanalizacyjnych. Biopreparat BIO7 Żel Kanalizacje - zawiera skoncentrowane enzymy działające skutecznie na tłuszcze i odpadki. W wyniku skutecznego działania eliminuje stosowanie agresywnych środków chemicznych udrażniających kanalizacje. Właściwości: przyjemny zapach wspomaga działanie przydomowych oczyszczalni ścieków Stosować na noc. Wprowadzić preparat przez okolice odpływu (umywalki, zlewozmywaka, brodzika). Natychmiast pojawia się odświeżający zapach. Spłukać wodą: rozpuszczony preparat będzie neutralizował tłuszcze i uwalniał przyjemny zapach. Częstotliwość stosowania: przy nieprzyjemnych zapachach i utrudnionym odpływie, stosować codziennie aż do momentu zaniku problemu profilaktycznie dla zapewnienia drożności syfonów kanalizacji - stosować raz w tygodniu BIO Butelka: 750ml 10

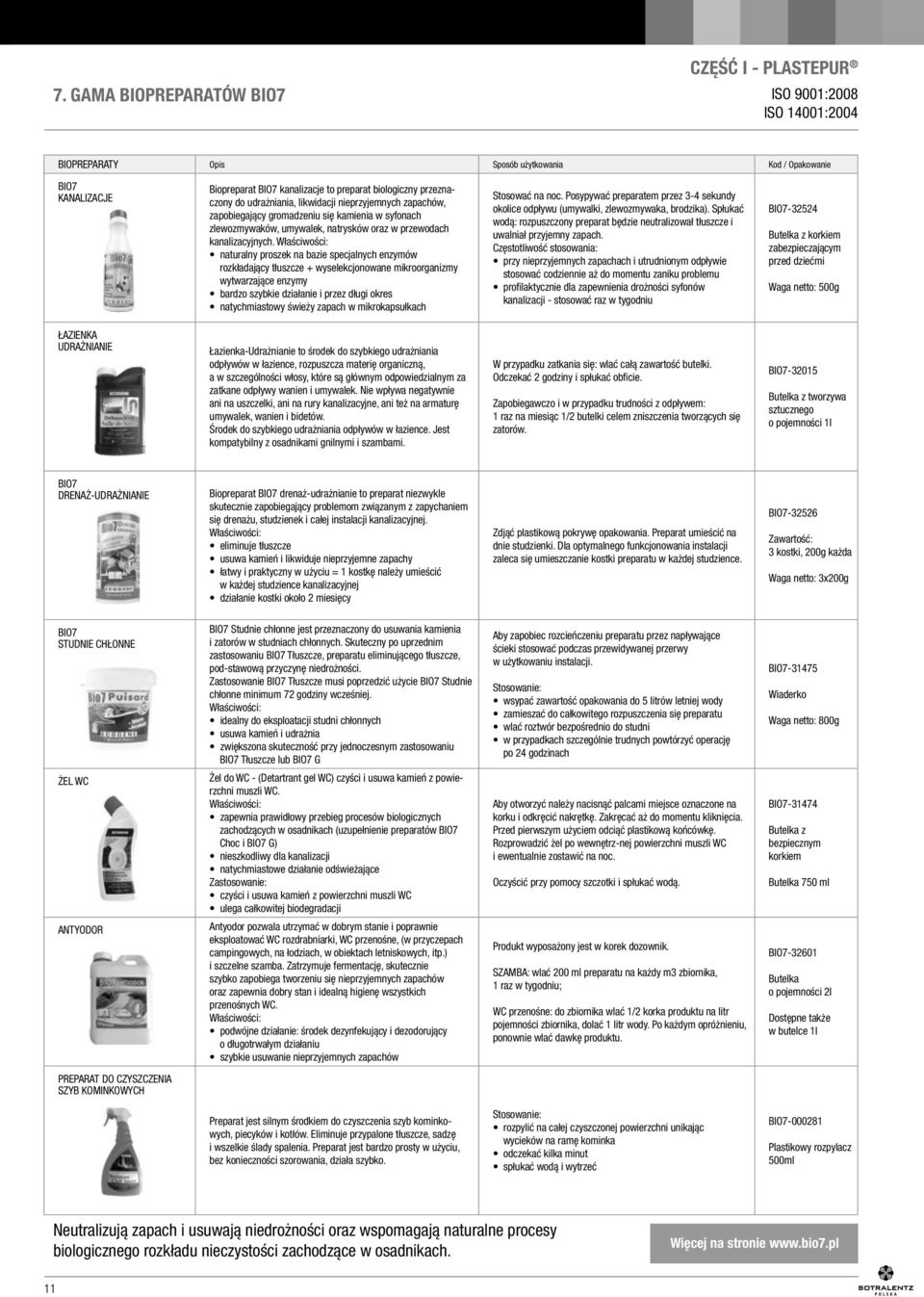

11 7. gama biopreparatów bio7 CZęść I - PLASTEPUR BIOPREPARATY Opis Sposób użytkowania Kod / Opakowanie BIO7 KANALIZACJE Biopreparat BIO7 kanalizacje to preparat biologiczny przeznaczony do udrażniania, likwidacji nieprzyjemnych zapachów, zapobiegający gromadzeniu się kamienia w syfonach zlewozmywaków, umywalek, natrysków oraz w przewodach kanalizacyjnych. Właściwości: naturalny proszek na bazie specjalnych enzymów rozkładający tłuszcze + wyselekcjonowane mikroorganizmy wytwarzające enzymy bardzo szybkie działanie i przez długi okres natychmiastowy świeży zapach w mikrokapsułkach Stosować na noc. Posypywać preparatem przez 3-4 sekundy okolice odpływu (umywalki, zlewozmywaka, brodzika). Spłukać wodą: rozpuszczony preparat będzie neutralizował tłuszcze i uwalniał przyjemny zapach. Częstotliwość stosowania: przy nieprzyjemnych zapachach i utrudnionym odpływie stosować codziennie aż do momentu zaniku problemu profilaktycznie dla zapewnienia drożności syfonów kanalizacji - stosować raz w tygodniu BIO Butelka z korkiem zabezpieczającym przed dziećmi Waga netto: 500g ŁAZIENKA UDRAŻNIANIE Łazienka-Udrażnianie to środek do szybkiego udrażniania odpływów w łazience, rozpuszcza materię organiczną, a w szczególności włosy, które są głównym odpowiedzialnym za zatkane odpływy wanien i umywalek. Nie wpływa negatywnie ani na uszczelki, ani na rury kanalizacyjne, ani też na armaturę umywalek, wanien i bidetów. Środek do szybkiego udrażniania odpływów w łazience. Jest kompatybilny z osadnikami gnilnymi i szambami. W przypadku zatkania się: wlać całą zawartość butelki. Odczekać 2 godziny i spłukać obficie. Zapobiegawczo i w przypadku trudności z odpływem: 1 raz na miesiąc 1/2 butelki celem zniszczenia tworzących się zatorów. BIO Butelka z tworzywa sztucznego o pojemności 1l BIO7 DRENAŻ-UDRAŻNIANIE Biopreparat BIO7 drenaż-udrażnianie to preparat niezwykle skutecznie zapobiegający problemom związanym z zapychaniem się drenażu, studzienek i całej instalacji kanalizacyjnej. Właściwości: eliminuje tłuszcze usuwa kamień i likwiduje nieprzyjemne zapachy łatwy i praktyczny w użyciu = 1 kostkę należy umieścić w każdej studzience kanalizacyjnej działanie kostki około 2 miesięcy Zdjąć plastikową pokrywę opakowania. Preparat umieścić na dnie studzienki. Dla optymalnego funkcjonowania instalacji zaleca się umieszczanie kostki preparatu w każdej studzience. BIO Zawartość: 3 kostki, 200g każda Waga netto: 3x200g BIO7 STUDNIE CHŁONNE BIO7 Studnie chłonne jest przeznaczony do usuwania kamienia i zatorów w studniach chłonnych. Skuteczny po uprzednim zastosowaniu BIO7 Tłuszcze, preparatu eliminującego tłuszcze, pod-stawową przyczynę niedrożności. Zastosowanie BIO7 Tłuszcze musi poprzedzić użycie BIO7 Studnie chłonne minimum 72 godziny wcześniej. Właściwości: idealny do eksploatacji studni chłonnych usuwa kamień i udrażnia zwiększona skuteczność przy jednoczesnym zastosowaniu BIO7 Tłuszcze lub BIO7 G Żel do WC - (Detartrant gel WC) czyści i usuwa kamień z powierzchni muszli WC. Właściwości: zapewnia prawidłowy przebieg procesów biologicznych zachodzących w osadnikach (uzupełnienie preparatów BIO7 Choc i BIO7 G) nieszkodliwy dla kanalizacji natychmiastowe działanie odświeżające Zastosowanie: czyści i usuwa kamień z powierzchni muszli WC ulega całkowitej biodegradacji Antyodor pozwala utrzymać w dobrym stanie i poprawnie eksploatować WC rozdrabniarki, WC przenośne, (w przyczepach campingowych, na łodziach, w obiektach letniskowych, itp.) i szczelne szamba. Zatrzymuje fermentację, skutecznie szybko zapobiega tworzeniu się nieprzyjemnych zapachów oraz zapewnia dobry stan i idealną higienę wszystkich przenośnych WC. Właściwości: podwójne działanie: środek dezynfekujący i dezodorujący o długotrwałym działaniu szybkie usuwanie nieprzyjemnych zapachów Aby zapobiec rozcieńczeniu preparatu przez napływające ścieki stosować podczas przewidywanej przerwy w użytkowaniu instalacji. Stosowanie: wsypać zawartość opakowania do 5 litrów letniej wody zamieszać do całkowitego rozpuszczenia się preparatu wlać roztwór bezpośrednio do studni w przypadkach szczególnie trudnych powtórzyć operację po 24 godzinach BIO Wiaderko Waga netto: 800g ŻEL WC Aby otworzyć należy nacisnąć palcami miejsce oznaczone na korku i odkręcić nakrętkę. Zakręcać aż do momentu kliknięcia. Przed pierwszym użyciem odciąć plastikową końcówkę. Rozprowadzić żel po wewnętrz-nej powierzchni muszli WC i ewentualnie zostawić na noc. Oczyścić przy pomocy szczotki i spłukać wodą. BIO Butelka z bezpiecznym korkiem Butelka 750 ml ANTYODOR Produkt wyposażony jest w korek dozownik. SZAMBA: wlać 200 ml preparatu na każdy m3 zbiornika, 1 raz w tygodniu; WC przenośne: do zbiornika wlać 1/2 korka produktu na litr pojemności zbiornika, dolać 1 litr wody. Po każdym opróżnieniu, ponownie wlać dawkę produktu. BIO Butelka o pojemności 2l Dostępne także w butelce 1l PREPARAT DO CZYSZCZENIA SZYB KOMINKOWYCH Preparat jest silnym środkiem do czyszczenia szyb kominkowych, piecyków i kotłów. Eliminuje przypalone tłuszcze, sadzę i wszelkie ślady spalenia. Preparat jest bardzo prosty w użyciu, bez konieczności szorowania, działa szybko. Stosowanie: rozpylić na całej czyszczonej powierzchni unikając wycieków na ramę kominka odczekać kilka minut spłukać wodą i wytrzeć BIO Plastikowy rozpylacz 500ml Neutralizują zapach i usuwają niedrożności oraz wspomagają naturalne procesy biologicznego rozkładu nieczystości zachodzące w osadnikach. Więcej na stronie 11

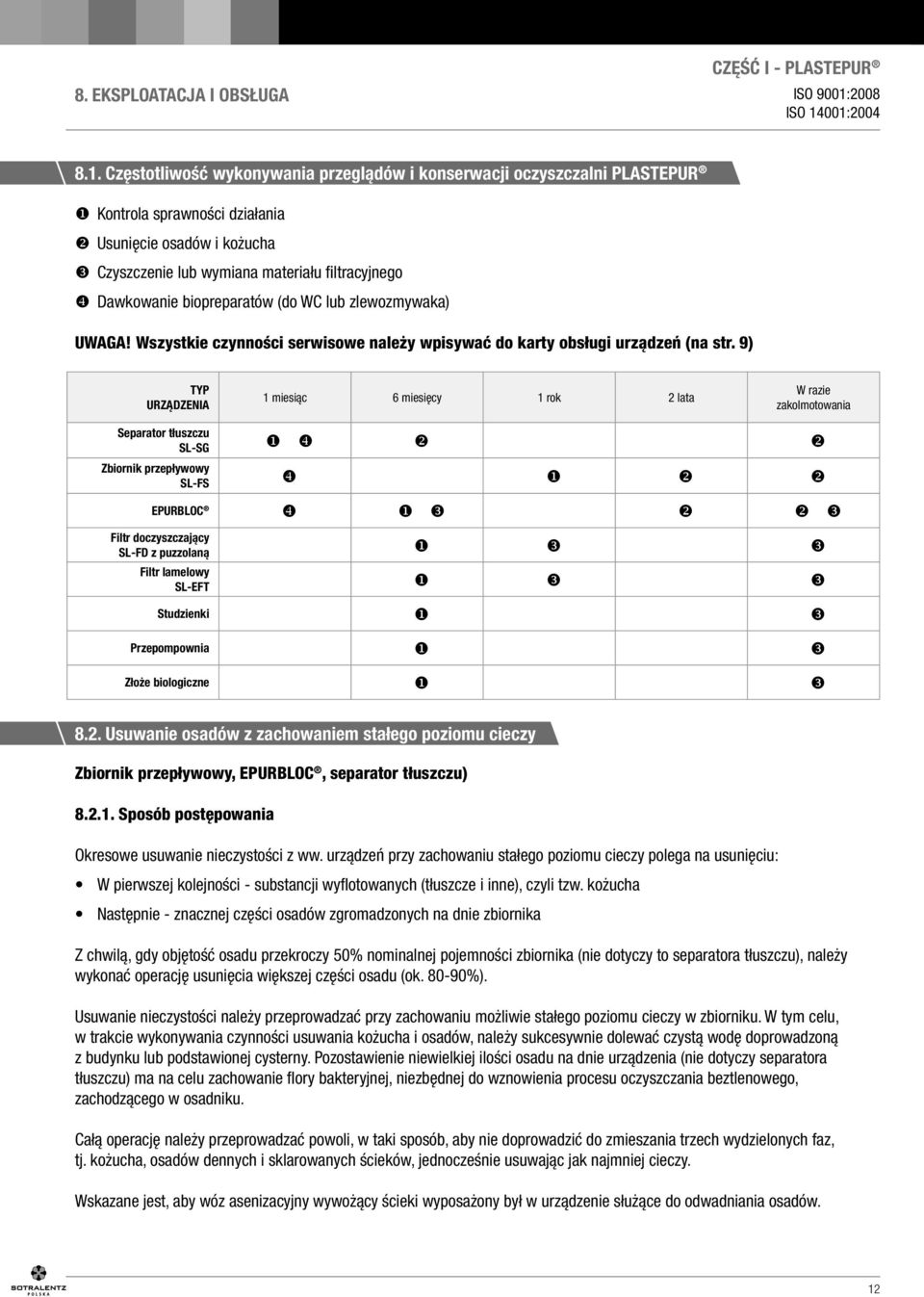

12 8. Eksploatacja i obsługa CZęść I - PLASTEPUR 8.1. Częstotliwość wykonywania przeglądów i konserwacji oczyszczalni PLASTEPUR Kontrola sprawności działania Usunięcie osadów i kożucha Czyszczenie lub wymiana materiału filtracyjnego Dawkowanie biopreparatów (do WC lub zlewozmywaka) UWAGA! Wszystkie czynności serwisowe należy wpisywać do karty obsługi urządzeń (na str. 9) TYP URZĄDZENIA 1 miesiąc 6 miesięcy 1 rok 2 lata W razie zakolmotowania Separator tłuszczu SL-SG Zbiornik przepływowy SL-FS EPURBLOC Filtr doczyszczający SL-FD z puzzolaną Filtr lamelowy SL-EFT Studzienki Przepompownia Złoże biologiczne 8.2. Usuwanie osadów z zachowaniem stałego poziomu cieczy Zbiornik przepływowy, EPURBLOC, separator tłuszczu) Sposób postępowania Okresowe usuwanie nieczystości z ww. urządzeń przy zachowaniu stałego poziomu cieczy polega na usunięciu: W pierwszej kolejności - substancji wyflotowanych (tłuszcze i inne), czyli tzw. kożucha Następnie - znacznej części osadów zgromadzonych na dnie zbiornika Z chwilą, gdy objętość osadu przekroczy 50% nominalnej pojemności zbiornika (nie dotyczy to separatora tłuszczu), należy wykonać operację usunięcia większej części osadu (ok %). Usuwanie nieczystości należy przeprowadzać przy zachowaniu możliwie stałego poziomu cieczy w zbiorniku. W tym celu, w trakcie wykonywania czynności usuwania kożucha i osadów, należy sukcesywnie dolewać czystą wodę doprowadzoną z budynku lub podstawionej cysterny. Pozostawienie niewielkiej ilości osadu na dnie urządzenia (nie dotyczy separatora tłuszczu) ma na celu zachowanie flory bakteryjnej, niezbędnej do wznowienia procesu oczyszczania beztlenowego, zachodzącego w osadniku. Całą operację należy przeprowadzać powoli, w taki sposób, aby nie doprowadzić do zmieszania trzech wydzielonych faz, tj. kożucha, osadów dennych i sklarowanych ścieków, jednocześnie usuwając jak najmniej cieczy. Wskazane jest, aby wóz asenizacyjny wywożący ścieki wyposażony był w urządzenie służące do odwadniania osadów. 12

13 8. Eksploatacja i obsługa CZęść I - PLASTEPUR Zalecenia Zdjąć ostrożnie pokrywy włazów rewizyjnych (czynność wykonywać powoli, aby umożliwić stopniowy wypływ gazów pochodzących z fermentacji, zapobiegając w ten sposób zbyt gwałtownej dekompresji, która mogłaby spowodować wciśnięcie do wewnątrz płaszcza zbiornika oraz spowodować zagrożenie dla osoby wykonującej czynności serwisowe, wywołane gwałtownym wypływem toksycznego i wybuchowego metanu) Nie używać ognia w czasie wykonywania czynności serwisowych Doprowadzić wodę z budynku przy użyciu węża ogrodowego lub z cysterny, wprowadzając przewód od strony dopływu ścieków Odkręcić zawór (ustawiając maksymalny przepływ) na doprowadzeniu wody z instalacji domowej lub cysterny, celem uzupełniania zawartości osadnika Wyjąć króciec połączeniowy (łączący kosz filtracyjny z wylotem), a następnie wyjąć filtr doczyszczający wraz z jego wypełnieniem Wprowadzić końcówkę przewodu ssawnego do zbiornika (od strony odpływu ścieków) opuszczając ją do powierzchni ścieków Odessać kożuch (warstwa powierzchniowa utworzona z tłuszczów i innych substancji wyflotowanych) Następnie zanurzyć końcówkę przewodu ssawnego do ok. ¾ wysokości zbiornika (¼ od jego dna), aby nie zassać i nie uszkodzić dna Zassać osad regulując szybkość pompowania w sposób zapobiegający mieszaniu osadów z cieczą, co może mieć miejsce w sytuacji, gdy wydajność przewodu doprowadzającego wodę jest mniejsza od wydajności przewodu ssawnego Oczyścić strumieniem wody filtr doczyszczający wypełniony kształtkami (czynność przeprowadzać nad włazem zbiornika, aby wypłukana zawiesina nie przedostała się do środowiska naturalnego) Wyjąć przewód ssawny, ponownie zamontować filtr doczyszczający wraz z jego wypełnieniem i podłączyć króciec połączeniowy Uzupełnić zbiornik czystą wodą Wsypać dawkę bioaktywatora (BIO7 CHOC, BIO7 G) Założyć pokrywy starannie sprawdzając dokładność uszczelnienia Uwaga! Należy upewnić się, że osoby niepowołane, a w szczególności dzieci, nie będą mogły w łatwy sposób otworzyć pokryw (ryzyko utonięcia lub zatrucia) SOTRALENTZ do neutralizacji ścieków zalecia stosowanie biopreparatów z gamy BIO7. 13

14 9. OZNAKOWANIE CE CZęść I - PLASTEPUR OZNAKOWANIE CE Osadniki gnilne i osadniki EPURBLOC produkowane i dystrybuowane przez SOTRALENTZ sp. z o.o. noszą następujące oznakowanie na ulotce: XX* SOTRALENTZ F DRULINGEN * = rok umieszczenia oznakowania CE Nasze osadniki są produkowane metodą wytłaczania z rozdmuchem z polietylenu o wysokiej gęstości (PEHD) i odpowiadają normie PN EN /A1. Spełniają one główne wymagania określone w załączniku ZA do normy i są zatwierdzone przez CERIB (Centrum Studiów i Badań Przemysłu Betonowego) laboratorium, które wskazuje CEN (Europejskie Centrum Normalizacji) według poniższej tabeli: Model Pojemność Szczelność (próba wodna) Wytrzymałość strukturalna Sprawność hydrauliczna EPURBLOC m 3 zgodna Próba pit test zgodna 1,2g perełek EPURBLOC ,5m 3 zgodna Próba pit test zgodna 1,7g perełek EPURBLOC m 3 zgodna Próba pit test zgodna 1,2g perełek EPURBLOC 4000 QR 4m 3 zgodna Badanie wytrzym.: >24 kn/m 2 1,2g perełek 5000 SP-RKT 5m 3 zgodna Próba pit test zgodna 5,6g perełek 7500 SP-RKT 7m 3 zgodna Próba pit test zgodna 5,6g perełek SP-RKT 9m 3 zgodna Próba pit test zgodna 5,6g perełek 14

15 9. CERTYFIKATy jakości ISO CZęść I - PLASTEPUR CERTYFIKAT / Wszystkie urządzenia SOTRALENTZ zostały zaprojektowane i wykonane z gwarancją jakości /. 15

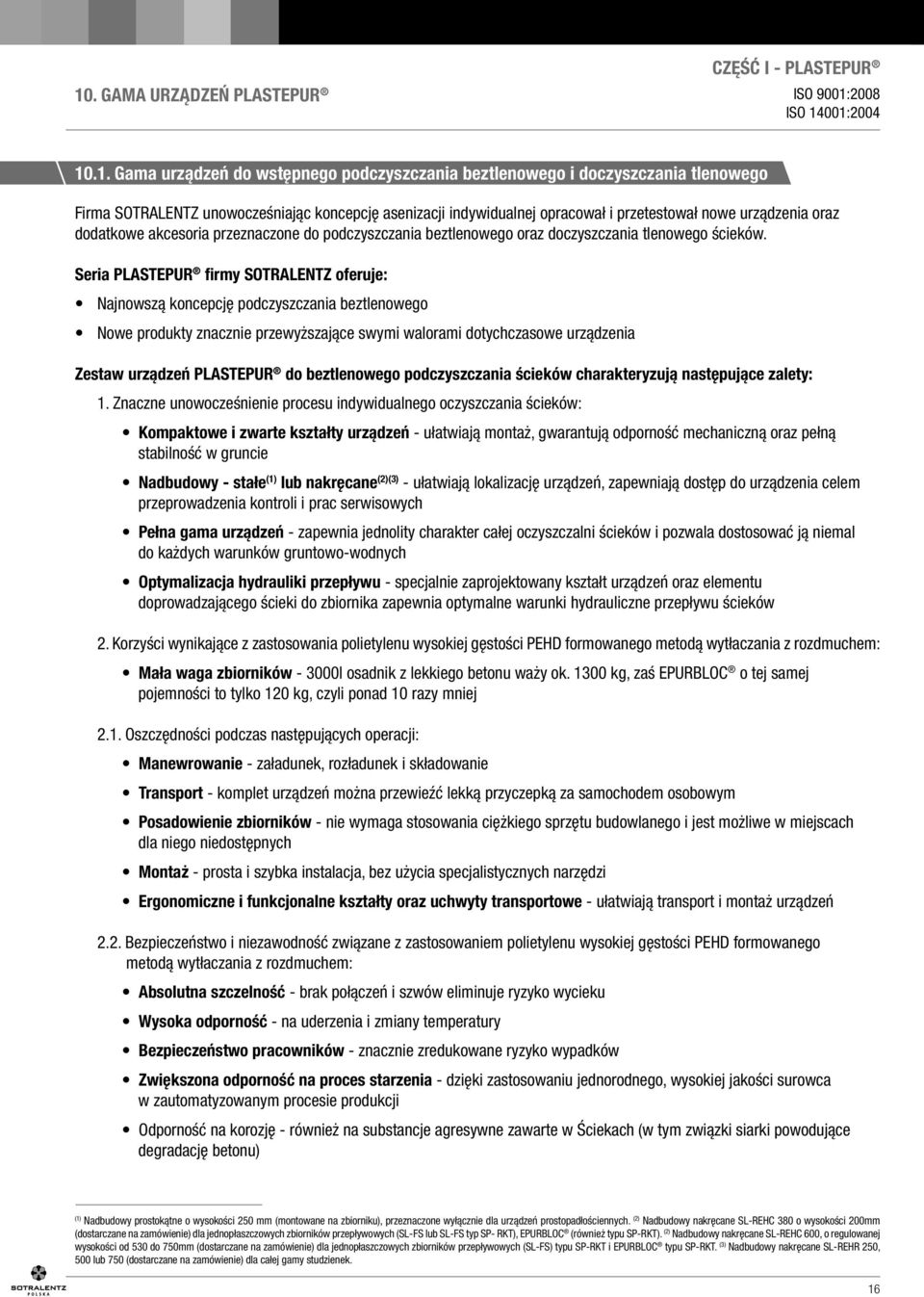

16 10. gama urządzeń PLASTEPUR CZęść I - PLASTEPUR Gama urządzeń do wstępnego podczyszczania beztlenowego i doczyszczania tlenowego Firma SOTRALENTZ unowocześniając koncepcję asenizacji indywidualnej opracował i przetestował nowe urządzenia oraz dodatkowe akcesoria przeznaczone do podczyszczania beztlenowego oraz doczyszczania tlenowego ścieków. Seria PLASTEPUR firmy SOTRALENTZ oferuje: Najnowszą koncepcję podczyszczania beztlenowego Nowe produkty znacznie przewyższające swymi walorami dotychczasowe urządzenia Zestaw urządzeń PLASTEPUR do beztlenowego podczyszczania ścieków charakteryzują następujące zalety: 1. Znaczne unowocześnienie procesu indywidualnego oczyszczania ścieków: Kompaktowe i zwarte kształty urządzeń - ułatwiają montaż, gwarantują odporność mechaniczną oraz pełną stabilność w gruncie Nadbudowy - stałe (1) lub nakręcane (2)(3) - ułatwiają lokalizację urządzeń, zapewniają dostęp do urządzenia celem przeprowadzenia kontroli i prac serwisowych Pełna gama urządzeń - zapewnia jednolity charakter całej oczyszczalni ścieków i pozwala dostosować ją niemal do każdych warunków gruntowo-wodnych Optymalizacja hydrauliki przepływu - specjalnie zaprojektowany kształt urządzeń oraz elementu doprowadzającego ścieki do zbiornika zapewnia optymalne warunki hydrauliczne przepływu ścieków 2. Korzyści wynikające z zastosowania polietylenu wysokiej gęstości PEHD formowanego metodą wytłaczania z rozdmuchem: Mała waga zbiorników l osadnik z lekkiego betonu waży ok kg, zaś EPURBLOC o tej samej pojemności to tylko 120 kg, czyli ponad 10 razy mniej 2.1. Oszczędności podczas następujących operacji: Manewrowanie - załadunek, rozładunek i składowanie Transport - komplet urządzeń można przewieźć lekką przyczepką za samochodem osobowym Posadowienie zbiorników - nie wymaga stosowania ciężkiego sprzętu budowlanego i jest możliwe w miejscach dla niego niedostępnych Montaż - prosta i szybka instalacja, bez użycia specjalistycznych narzędzi Ergonomiczne i funkcjonalne kształty oraz uchwyty transportowe - ułatwiają transport i montaż urządzeń 2.2. Bezpieczeństwo i niezawodność związane z zastosowaniem polietylenu wysokiej gęstości PEHD formowanego metodą wytłaczania z rozdmuchem: Absolutna szczelność - brak połączeń i szwów eliminuje ryzyko wycieku Wysoka odporność - na uderzenia i zmiany temperatury Bezpieczeństwo pracowników - znacznie zredukowane ryzyko wypadków Zwiększona odporność na proces starzenia - dzięki zastosowaniu jednorodnego, wysokiej jakości surowca w zautomatyzowanym procesie produkcji Odporność na korozję - również na substancje agresywne zawarte w Ściekach (w tym związki siarki powodujące degradację betonu) (1) Nadbudowy prostokątne o wysokości 250 mm (montowane na zbiorniku), przeznaczone wyłącznie dla urządzeń prostopadłościennych. (2) Nadbudowy nakręcane SL-REHC 380 o wysokości 200mm (dostarczane na zamówienie) dla jednopłaszczowych zbiorników przepływowych (SL-FS lub SL-FS typ SP- RKT), EPURBLOC (również typu SP-RKT). (2) Nadbudowy nakręcane SL-REHC 600, o regulowanej wysokości od 530 do 750mm (dostarczane na zamówienie) dla jednopłaszczowych zbiorników przepływowych (SL-FS) typu SP-RKT i EPURBLOC typu SP-RKT. (3) Nadbudowy nakręcane SL-REHR 250, 500 lub 750 (dostarczane na zamówienie) dla całej gamy studzienek. 16

17 10. gama urządzeń PLASTEPUR CZęść I - PLASTEPUR Widok ogólny dwóch podstawowych typów oczyszczalni Znak zgodnie z PN-EN ) Odpowietrzenie - obowiązkowa wentylacja wysoka (VH) Ø=110mm z wywiewką wyprowadzoną co najmniej 60cm ponad górną krawędź najwyżej położonego okna; 2) Ścieki fekalne (z WC); 3) Ścieki gospodarcze (z kuchni i łazienki); 4) Separator tłuszczu SL-SG (opcja); 5) EPURBLOC - osadnik z wbudowanym, demontowalnym filtrem doczyszczającym; 8) Studzienka rozdzielcza SL-RR 450; 9) Drenaż rozsączający Ø=110mm; 10) Studzienka zamykająca SL-RBOU; 11) Ujęcie wody pitnej (studnia kopana lub wiercona); 12) Studzienka zbierająca SL-RCOLV 1190 (napowietrzenie drenażu zbierającego); 13) Odpływ ścieków oczyszczonych; 14) Granica posesji; 15) Zieleń wysoka (drzewa, krzewy); 16) Studzienka wód opadowych SL-REP 450, kierująca wody deszczowe do zbiornika wód opadowych lub kolektora kanalizacji deszczowej; 17) Odpowietrzenie pionu kanalizacji wewnętrznej (co najmniej jeden pion o średnicy min. Ø=110mm powinien być wyprowadzony ponad dach budynku); 18) Drenaż zbierający Ø=110mm Zalecenia producenta Pomiędzy skrajną nitką drenażu a granicą działki należy zachować minimalną odległość wynoszącą 2m (odległość tę należy zwiększyć w przypadku montażu instalacji na terenie o spadku > 5%) Montaż każdej przydomowej oczyszczalni ścieków powinien być poprzedzony rozpoznaniem warunków gruntowo-wodnych na działce Wody opadowe nie mogą być odprowadzane do przydomowej oczyszczalni ścieków Przed przystąpieniem do montażu oczyszczalni należy zapoznać się z niniejszą Książką Użytkownika W przypadku konieczności zastosowania innego układu niż omówione powyżej, należy skontaktować się z Producentem

18 10. gama urządzeń PLASTEPUR CZęść I - PLASTEPUR Rzut poziomy dwóch podstawowych typów oczyszczalni 18

19 10. gama urządzeń PLASTEPUR CZęść I - PLASTEPUR Wytyczne doboru urządzeń PLASTEPUR Parametry do obliczania pojemności osadników gnilnych i EPURBLOC : Rodzaj obiektu Stały użytkownik (mieszkaniec) Biuro, zakład pracy (bez natrysków) Zakład pracy, w którym wymagane jest stosowanie natrysków Jednostka odniesienia (j.o.) Przeciętne normy zużycia wody (dm 3 /j.o.x dobę) Separator tłuszczu Separator skrobi NIE NIE 1 zatrudniony 15 NIE NIE 1 zatrudniony 60 NIE NIE Kemping kat. I 1 miejsce noclegowe 133 Kemping kat. III 1 miejsce noclegowe 66 Pole biwakowe 1 miejsce noclegowe 33 Hotel kat. *** 1 miejsce noclegowe 150 TAK, gdy jest kuchnia TAK, gdy jest kuchnia TAK, gdy jest kuchnia TAK, gdy jest kuchnia TAK, gdy jest kuchnia TAK, gdy jest kuchnia TAK, gdy jest kuchnia TAK, gdy jest kuchnia Hotel z restauracją 1 miejsce noclegowe 250 TAK TAK Pensjonat, Dom Wypoczynkowy Restauracje, Jadłodajnie 1 miejsce noclegowe 150 TAK, gdy jest kuchnia TAK, gdy jest kuchnia 1 miejsce 100 TAK TAK Bary 1 miejsce 150 TAK TAK Kawiarnie, Bary Kawowe 1 miejsce 25 TAK TAK Przedszkola 1 dziecko 40 TAK, gdy jest kuchnia TAK, gdy jest kuchnia Szkoły bez stołówki 1 uczeń 15 NIE NIE Szkoły ze stołówką 1 uczeń 25 TAK TAK Internaty i Domy Studenckie Domy Dziecka, Domy Pomocy Społecznej 1 uczeń łóżko 175 TAK, gdy jest kuchnia TAK, gdy jest kuchnia TAK, gdy jest kuchnia TAK, gdy jest kuchnia Określenie liczby użytkowników Liczbę użytkowników obsługiwanych przez osadnik o dużej pojemności oblicza się na podstawie tabeli obok: Typ 1 Hotele - restauracje, koszary, domy opieki, internaty, szpitale, kempingi (dla ścieków fekalnych x2) Typ 2 Hotele, szkoły ze stołówką Typ 3 Biura, magazyny, sklepy, szkoły, sale konferencyjne i sportowe Typ 4 Poczekalnie, kawiarnie, parkingi, dyskoteki, toalety publiczne Typ EPURBLOC 5000 SP-RKT EPURBLOC 7500 SP-RKT EPURBLOC / DP EPURBLOC 4000 CYL Na podstawie Rozporządzenia Ministra Infrastruktury z dnia 14 stycznia 2002 r. (Dz. U. Nr 8, poz. 70): 1) W dokumentacji projektowej należy zaznaczyć, że w przypadku późniejszego rozbudowania budynku o nowe obiekty (np. kuchnię, zaplecze gastronomiczne) lub zwiększenie liczby użytkowników, oczyszczalnię należy stosownie przeprojektować 2) Określając pojemność osadnika na postawie liczby stałych użytkowników należy zapewnić trzydobowe przetrzymanie ścieków w osadniku zbiorczym. Przykład: 8 stałych użytkowników x 150l x 3 dni = 3600l, zatem należy zastosować EPURBLOC o pojemnoúci 4000l. Zgodnie z wytycznymi obowiązującymi w UE, minimalna pojemność osadnika wynosi 2000 litrów. W przypadku projektowania oczyszczalni o dużych dobowych zrzutach ścieków, dozwolone jest szeregowe rozmieszczenie urządzeń w następującej kolejności: zbiornik przepływowy (SL-FS), EPURBLOC, a następnie filtr doczyszczający (SL-FD). W takim przypadku pojemność zbiornika przepływowego nie może być mniejsza niż pojemność EPURBLOC. 19

20 11. osadniki prostopadłościenne PLASTEPUR CZęść II - urządzenia podstawowe Model opatentowany - osadnik gnilny i EPURBLOC BUDOWA OSADNIKA 1000 litrów Osadnik gnilny 1500 l PRZEKRóJ Otwór do podłączenia wentylacji wysokiej (VH) Wlot (IN) Włazy rewizyjne Wylot (OUT) Widok z góry Hs Wlot (IN) A BUDOWA EPURBLOC 1500 l Widok do strony wlotu (IN) Widok od strony wylotu (OUT) (VH) Wlot (IN) Wylot (OUT) Wlot (IN) Wylot (OUT) He Hs Ht He Wylot (OUT) (VH) Wbudowany filtr doczyszczający A B B Osadnik gnilny 1000 i 1500 l oraz EPURBLOC 1500 l Instalacja naziemna Typ Liczba użytkowników [RLM] Waga [kg] Średnica Ø wlot/wylot [mm] Długość A [mm] Szerokość B [mm] Wysokość całkowita Ht [mm] Wysokość do wlotu (IN) He [mm] Wysokość do wylotu (OUT) Hs [mm] Włazy rewizyjne Ø [mm] Wysokość obmurówki H [mm] Wysokość obsypki piaskowej h [mm] Wbudowany filtr doczyszczający SL-FS 1000 (1) x NIE SL-FS 1500 (1) x NIE EPURBLOC (1) x TAK (1) Użytkowanie sezonowe (2) Użytkowanie całoroczne 20

21 11. osadniki prostopadłościenne PLASTEPUR CZęść II - urządzenia podstawowe Schemat - EPURBLOC 2000 i 3000 Znak BUDOWA EPURBLOC 2000 litrów zgodnie z PN-EN Widok z boku (z przekrojami) Widok z góry BUDOWA EPURBLOC 3000 litrów Widok z boku (z przekrojami) Widok od strony wlotu (IN) Widok z góry Widok od strony wylotu (OUT) 21 16

22 11. osadniki prostopadłościenne PLASTEPUR CZęść II - urządzenia podstawowe Schemat - EPURBLOC 2500 Znak EPURBLOC 2500 litrów zgodnie z PN-EN Widok od strony wlotu (IN) Widok z boku Widok z góry INSTALACJA NAZIEMNA EPURBLOC 2000, 2500 litrów i EPURBLOC 3000 litrów VH Widok z góry Widok od strony wlotu (IN) 250 H 600 mm H 500 mm Osadniki EPURBLOC 2000, 2500 i EPURBLOC 3000 prostopadłościenne Instalacja naziemna Typ Liczba użytkowników [RLM] Waga [kg] Średnica Ø wlot/wylot [mm] Długość A [mm] Szerokość B [mm] Wysokość całkowita Ht [mm] Wysokość do wlotu (IN) He [mm] Wysokość do wylotu (OUT) Hs [mm] Wysokość otworu wentylacyjnego [mm] Włazy rewizyjne Ø [mm] Wysokość obmurówki H [mm] Wysokość obsypki piaskowej h [mm] Wbudowany filtr doczyszczający EPURBLOC x TAK EPURBLOC x TAK EPURBLOC x TAK 22

23 11. osadniki prostopadłościenne PLASTEPUR CZęść II - urządzenia podstawowe Opis - EPURBLOC 2000, 2500 i 3000 Prostopadłościenne osadniki EPURBLOC są monolitycznymi zbiornikami wykonanymi z polietylenu wysokiej gęstości formowanego metodą wytłaczania z rozdmuchem Element wlotowy (IN) o średnicy Ø=110mm składa się z trójnika oraz prostki zakończonej deflektorem Element wylotowy (OUT) składa się - w przypadku osadnika EPURBLOC - z demontowalnego filtra doczyszczającego z deflektorem zawiesin, połączonego z króćcem wylotowym o średnicy Ø=110mm Końcowe elementy wlotu i wylotu zanurzone są w ściekach, ponadto element wlotowy posiada w górnej części otwór odpowietrzający (tzw. dekompresyjny) Prostopadłościenne osadniki EPURBLOC posiadają 2 cylindryczne włazy rewizyjne z pokrywami Osadniki EPURBLOC posiadają wbudowany króciec do podłączenia wentylacji wysokiej (VH), umieszczony od strony dopływu ścieków Montaż - EPURBLOC 2000, 2500 i 3000 Prostopadłościenne osadniki EPURBLOC można instalować w położeniu całkowicie lub częściowo zagłębionym w gruncie (jak najbliżej budynku), bądź na powierzchni (w pomieszczeniu). W przypadku budowy oczyszczalni o dużych dobowych zrzutach ścieków dopuszczalne jest szeregowe sytuowanie poszczególnych elementów w następującej kolejności: zbiornik przepływowy (SL-FS), EPURBLOC, a następnie filtr doczyszczający (SL-FD) (przykład: SL-FS EPURBLOC SL-FD 500). Pojemność pierwszego w kolejności urządzenia (zbiornika przepływowego) powinna być większa lub równa pojemności następnego urządzenia (EPURBLOC ). Osadniki EPURBLOC należy lokalizować w bezpiecznej odległości od ciągów komunikacyjnych oraz dużych obciążeń statycznych (chyba, że zostaną wykonane odpowiednie zabezpieczenia). Urządzenia muszą mieć zapewniony dogodny dostęp dla wykonywania czynności serwisowych. Wszystkie urządzenia wstępnego oczyszczania, we wszystkich wariantach instalacji, należy obowiązkowo wyposażyć w system wentylacji wysokiej (VH), odprowadzający gazy powstające w procesie fermentacji beztlenowej. 1. Instalacja w gruncie - osadnik całkowicie zagłębiony Przed rozpoczęciem wykopów należy zebrać humus i składować go obok, celem ponownego wykorzystania po zakończeniu robót Dno wykopu należy pokryć 10cm warstwą piasku Urządzenie ustawić na podsypce piaskowej i dokładnie wypoziomować wzdłuż osi podłużnej (zachowując kierunek przepływu ścieków: wlot-wylot). Obsypkę boczną o grubości 20cm wykonać przy użyciu piasku pozbawionego wszelkich elementów o ostrych krawędziach, zagęszczając ją poprzez polewanie wodą. Zasypywanie urządzeń wykonywać stopniowo, równocześnie napełniając zbiornik czystą wodą, w celu zrównoważenia parcia gruntu Urządzenia należy instalować w nawiązaniu do ostatecznego poziomu terenu w taki sposób, aby pokrywy włazów rewizyjnych były widoczne i dostępne dla obsługi (serwisu). W razie konieczności należy zastosować nadbudowy włazów. Ze względu na zapewnienie optymalnych warunków funkcjonowania układu oczyszczania, różnica poziomów pomiędzy włazem a terenem nie powinna przekroczyć 40cm (max dopuszczalna wartość to 60cm) Przewody kanalizacyjne doprowadzające ścieki do osadnika oraz pomiędzy osadnikiem a studzienką rozdzielczą należy układać ze spadkiem od 2% do 4% 23

24 11. osadniki prostopadłościenne PLASTEPUR CZęść II - urządzenia podstawowe UWAGA: W szczególnych przypadkach, wymagających specjalnej ostrożności w trakcie posadawiania urządzeń, należy ustalić z wykonawcą stosowne zabezpieczenia, takie jak dodatkowe obmurowanie z cegieł lub pustaków, obudowa wodoszczelna, płyty odciążające, warstwy chudego betonu lub piasku stabilizowanego cementem! Należy tu wymienić następujące okoliczności: Ciągi komunikacyjne i parkingi (płyty odciążające, piasek stabilizowany cementem) Miejsca mycia samochodów (płyty odciążające dostosowane do obciążenia, piasek stabilizowany cementem) Nieustabilizowany grunt (piasek stabilizowany cementem, mur oporowy) Wysoki poziom wody gruntowej (piasek stabilizowany cementem, płyta kotwiąca z nierdzewnymi kotwami, obudowa wodoszczelna) Okresowe podnoszenie się zwierciadła wód gruntowych (piasek stabilizowany cementem) W przypadku występowania ustalonego, wysokiego poziomu wody gruntowej, urządzenia należy napełniać stopniowo czystą wodą w miarę wykonywania obsypki bocznej z piasku stabilizowanego cementem, celem zrównoważenia parcia gruntu Nieprzepuszczalny grunt uniemożliwiający infiltrację wody (piasek stabilizowany cementem) Spadek terenu przekraczający 5% (mur oporowy, piasek stabilizowany cementem, montaż urządzeń w położeniu częściowo zagłębionym) Obecność w podłożu twardych, niespękanych skał (piasek stabilizowany cementem) Inne okoliczności - rozwiązania do ustalenia z wykonawcą: W przypadku, gdy spadek terenu przekracza 5%, należy wykonać drenaż odwadniający zlokalizowany powyżej oczyszczalni w celu wyeliminowania ryzyka wypłukiwania obsypki piaskowej przez spływające wody W przypadku braku możliwości zrzutu oczyszczonych ścieków (po filtrze piaskowym o przepływie pionowym lub złożu biologicznym) do naturalnego cieku wodnego należy przewidzieć studnię chłonną Nasadzanie drzew i krzewów w obrębie oczyszczalni jest zabronione. Odprowadzanie wód opadowych do instalacji oczyszczania jest niedopuszczalne 2. Instalacja w gruncie - osadnik częściowo zagłębiony Urządzenia należy montować w położeniu częściowo zagłębionym w następujących sytuacjach: w przypadku renowacji istniejącej oczyszczalni (np. przełożenie na wyższy poziom rury odprowadzającej ścieki z budynku), wysokiego poziomu wody gruntowej (stałego lub sezonowego), zalewania terenu wodami powodziowymi, potrzeby wykonania kopca filtracyjnego, itp., w celu zapewnienia odpowiedniego ich zabezpieczenia, a także wyeliminowania konieczności stosowania przepompowni. Na dnie wykopu, o głębokości równej około połowy wysokości urządzenia, należy ułożyć 20cm warstwę piasku stabilizowanego cementem (200kg cementu na 1m 3 piachu, zmieszane na sucho) Urządzenie ustawić na podsypce i dokładnie wypoziomować wzdłuż osi podłużnej (zachowując kierunek przepływu ścieków: wlot-wylot) Obsypkę boczną o grubości 25cm wykonać przy użyciu piasku stabilizowanego cementem, pozbawionego wszelkich elementów o ostrych krawędziach. Zasypywanie urządzeń wykonywać stopniowo, równocześnie napełniając zbiornik czystą wodą w celu zrównoważenia parcia gruntu Górną część zbiornika obsypać gruntem pochodzącym z wykopów Urządzenia należy instalować w nawiązaniu do ostatecznego poziomu terenu w taki sposób, aby pokrywy włazów rewizyjnych były widoczne i dostępne dla obsługi (serwisu) 24

25 11. osadniki prostopadłościenne PLASTEPUR CZęść II - urządzenia podstawowe 3. Instalacja naziemna - osadnik na powierzchni (w pomieszczeniu) Urządzenia można instalować w pomieszczeniach nie będących w bezpośrednim sąsiedztwie pomieszczeń przeznaczonych na stały pobyt ludzi (pokoje mieszkalne, kuchnie, stałe stanowiska pracy), sklepów i magazynów z produktami spożywczymi. Pomieszczenie musi posiadać sprawną wentylację nawiewną i wywiewną, umożliwiającą wymianę powietrza i mieć dostęp bezpośrednio z zewnątrz, w celu umożliwienia usuwania osadu z zachowaniem stałego poziomu cieczy w zbiorniku. Wysokość pomieszczenia w świetle powinna być co najmniej o 1m większa od wysokości osadnika Urządzenia należy instalować wewnątrz obmurówki o wys. 60cm, wykonanej z cegły, pustaków lub bloczków betonowych, na dokładnie wypoziomowanej szlichcie cementowej (zachowując kierunek przepływu ścieków: wlot-wylot) Obsypkę boczną o grubości 25cm i wysokości 50cm wykonać przy użyciu piasku pozbawionego wszelkich elementów o ostrych krawędziach. Zasypywanie urządzeń wykonywać stopniowo, równocześnie napełniając zbiornik czystą wodą w celu zrównoważenia ciśnień Po napełnieniu osadnika wodą, podłączyć urządzenie do przewodów doprowadzających i odprowadzających ścieki oraz wykonać wentylację wysoką W przypadku występowania zagrożenia zamarznięcia ścieków, należy wykonać odpowiednią izolację cieplną Zasada działania Ścieki gospodarcze (z kuchni i łazienki) oraz fekalne (z WC) wprowadzane są do osadnika gnilnego lub EPURBLOC poprzez element wlotowy (IN), który spowalnia strumień ścieków ograniczając do minimum możliwość mieszania osadów oraz substancji wyflotowanych. Ścieki przechodzą proces dekantacji, a następnie fermentacji beztlenowej, prowadzącej do rozkładu związków organicznych oraz częściowego upłynnienia osadu Zasyfonowanie elementu wylotowego (OUT) w osadnikach gnilnych zapewnia odpływ do urządzenia doczyszczającego wstępnie oczyszczonych ścieków, zawierających możliwie najmniejszą ilość zawiesiny Zastosowanie w EPURBLOC filtra doczyszczającego, zatrzymującego zawiesiny na odpływie ze zbiornika, umożliwia bezpieczne skierowanie podczyszczonych ścieków bezpośrednio do układu doczyszczania tlenowego (np. drenaż rozsączający, filtr piaskowy o przepływie pionowym itp.), dobranego w zależności od warunków gruntowo-wodnych Gazy powstające podczas fermentacji beztlenowej odprowadzane są z osadnika poprzez system wentylacji wysokiej, podłączonej do króćca wentylacyjnego (VH) wbudowanego w osadnik od strony dopływu ścieków (IN) W przypadku szeregowego łączenia osadników, pierwsze urządzenie spowalnia strumień ścieków umożliwiając zatrzymanie większej części zawiesiny i tłuszczów Rozpoczęcie bądź wznowienie procesu fermentacji może być wspomagane poprzez stosowanie bioaktywatorów EPURBLOC 3000 EPURBLOC

26 11. osadniki prostopadłościenne PLASTEPUR CZęść II - urządzenia podstawowe Obsługa Usuwanie osadu przy zachowaniu stałego poziomu cieczy w zbiorniku należy przeprowadzać nie rzadziej, niż co 2 lata (patrz tabela str. 12) Określona powyżej częstotliwość może być zmodyfikowana, w zależności od okoliczności związanych z rodzajem instalacji lub sposobem użytkowania budynku Zjawiska takie, jak przepełnienie lub nadmierny stopień zamulenia urządzenia, brak upłynniania osadu, emisja przykrych zapachów, wypływanie substancji nierozłożonych poza urządzenie, są wskaźnikami nieprawidłowego działania osadnika gnilnego lub EPURBLOC W zależności od zaistniałej sytuacji, należy wykonać poniżej podane czynności: 1. Przepełnianie lub zamulanie się urządzenia, brak upłynniania osadu: Skontrolować ilość zużywanej wody (np. zbyt mały lub nadmierny dopływ ścieków do osadnika) Sprawdzić poprawność doboru wielkości osadnika (np. za mała lub za duża objętość osadnika - urządzenie niedowymiarowane lub przewymiarowane) Skontrolować jakość ścieków surowych (np. obecność w ściekach nadmiernych ilości substancji agresywnych, nie ulegających biodegradacji, takich jak: wybielacze, antybiotyki, skropliny z kotłów kondensacyjnych etc.) 2. Wydobywanie się poza osadnik nierozłożonych substancji lub zamulenie filtra doczyszczającego w EPURBLOC nierozłożonymi substancjami: Sprawdzić poprawność doboru wielkości osadnika (np. za mała lub za duża objętość osadnika - urządzenie niedowymiarowane lub przewymiarowane); sprawdzić datę ostatniego usuwania osadu i czyszczenia filtra (np. czynności przeprowadzane zbyt rzadko, całkowite opróżnienie osadnika bez uzupełnienia wodą) Sprawdzić, czy wody deszczowe nie przedostają się do instalacji oczyszczania 3. Emisja przykrych zapachów: Sprawdzić szczelność połączeń przewodów doprowadzających ścieki oraz pokryw włazów rewizyjnych Sprawdzić stan zasyfonowania sanitariatów w budynku (np. nieszczelne połączenia, brak syfonów, sporadyczne użytkowanie niektórych sanitariatów) Sprawdzić poprawność wykonania wentylacji wysokiej (np. brak wentylacji wysokiej, przewód wentylacyjny zakończony na poddaszu, za mała średnica przewodu - poniżej Ø=110mm) Sprawdzić drożność odprowadzania gazów z osadnika (np. zbyt gruba warstwa kożucha uniemożliwiająca swobodny przepływ powietrza i gazów fermentacyjnych ponad jego powierzchnią) Gwarancja producenta Patrz str
