1 Planowanie sieci dla potrzeb konkursów POPC 2015 Uzupełnienie załącznika nr 4 Mariusz Wójcik, Advanced Business Services sp. z o.o. Warsztaty POPC listopad 2015 r.

2 Agenda Przeznaczenie Formularza NGA Proces przygotowania danych Budowa Formularza NGA Planowanie sieci pod potrzeby konkursu POPC 2015 Proces wprowadzania danych Działanie Formularza NGA

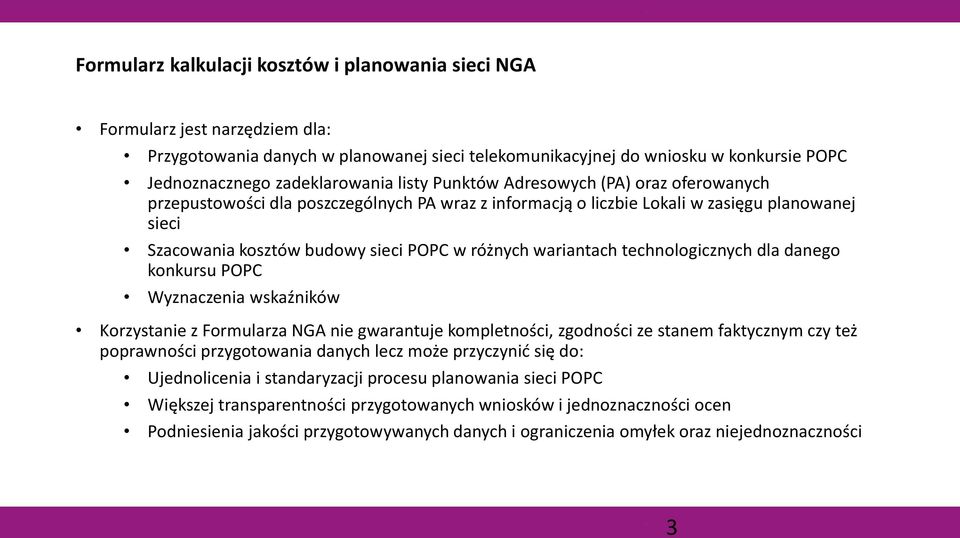

3 Formularz kalkulacji kosztów i planowania sieci NGA Formularz jest narzędziem dla: Przygotowania danych w planowanej sieci telekomunikacyjnej do wniosku w konkursie POPC Jednoznacznego zadeklarowania listy Punktów Adresowych (PA) oraz oferowanych przepustowości dla poszczególnych PA wraz z informacją o liczbie Lokali w zasięgu planowanej sieci Szacowania kosztów budowy sieci POPC w różnych wariantach technologicznych dla danego konkursu POPC Wyznaczenia wskaźników Korzystanie z Formularza NGA nie gwarantuje kompletności, zgodności ze stanem faktycznym czy też poprawności przygotowania danych lecz może przyczynić się do: Ujednolicenia i standaryzacji procesu planowania sieci POPC Większej transparentności przygotowanych wniosków i jednoznaczności ocen Podniesienia jakości przygotowywanych danych i ograniczenia omyłek oraz niejednoznaczności 3

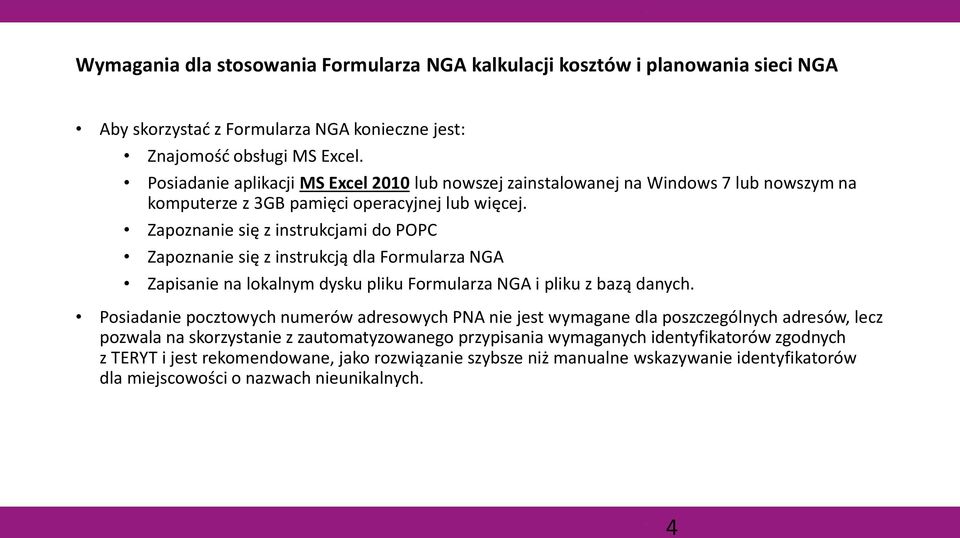

4 Wymagania dla stosowania Formularza NGA kalkulacji kosztów i planowania sieci NGA Aby skorzystać z Formularza NGA konieczne jest: Znajomość obsługi MS Excel. Posiadanie aplikacji MS Excel 2010 lub nowszej zainstalowanej na Windows 7 lub nowszym na komputerze z 3GB pamięci operacyjnej lub więcej. Zapoznanie się z instrukcjami do POPC Zapoznanie się z instrukcją dla Formularza NGA Zapisanie na lokalnym dysku pliku Formularza NGA i pliku z bazą danych. Posiadanie pocztowych numerów adresowych PNA nie jest wymagane dla poszczególnych adresów, lecz pozwala na skorzystanie z zautomatyzowanego przypisania wymaganych identyfikatorów zgodnych z TERYT i jest rekomendowane, jako rozwiązanie szybsze niż manualne wskazywanie identyfikatorów dla miejscowości o nazwach nieunikalnych. 4

5 Agenda Przeznaczenie Formularza NGA Proces przygotowania danych Budowa Formularza NGA Planowanie sieci pod potrzeby konkursu POPC 2015 Proces wprowadzania danych Działanie Formularza NGA

6 Proces przygotowania danych do konkursu w zakresie kosztów sieci POPC Pozyskanie i przygotowanie danych Planowanie sieci Ocena i decyzja Szacowanie kosztów Przygotowanie załącznika 4 Pobranie danych o konkursach ze strony CPPC Załącznik Formularz_POPC01_XXXXXX.POPC mapy Pozyskanie podkładów mapowych Warstwa dróg: darmowe, płatne CODIG, płatne komercyjne np. Targeo) Warstwa infrastruktury CODGIK: kanalizacja, podbudowa słupowa, podbudowa energetyczna NN Warstwy pomocnicze: warstwa obrysów budynków, warstwa punktów adresowych, informacja o liczbie lokali mieszkalnych Informacje o możliwych punktach nawiązania do sieci optycznej RSS i inne (POIG, RPO) OPL Inni: Netia, ex GTS, Exatel, TK Telecom Przygotowanie danych pomocniczych: Normalizacja Czyszczenie Geokodowanie Scalenie 6

7 7 Proces przygotowania danych do konkursu w zakresie kosztów sieci POPC Pozyskanie i przygotowanie danych Planowanie sieci Ocena i decyzja Szacowanie kosztów Przygotowanie załącznika 4 Metoda Manualna Zautomaryzowana z manualnym tuningiem Zalety Możliwość dowolnego eksperckiego kształtowania przebiegu oraz rozwiązań Możliwość eksperckiej poprawy i tunningu Możliwość samodzielnego wykonania Wady Nieoptymalne rozwiązanie pod względem całościowych kosztów Długi czas wykonania Brak powtarzalności Powtarzalność dla zadanych parametrów Optymalne przebiegi i planowanie pod względem wolumenów dla zadanych parametrów Możliwość eksperckiej poprawy i tunningu Konieczność zainwestowania umiejętności i czasu w budowę narzędzia lub jego zakup lub zakup usługi Kluczowe elementy: Ustalenie KPI oceny i odcięcia Generacja plików w formacie umożliwiającym załadowanie do załącznika nr 4. W pełni zautomatyzowana Powtarzalność dla zadanych parametrów Optymalne przebiegi i planowanie pod względem wolumenów dla zadanych parametrów Konieczność zainwestowania umiejętności i czasu w budowę narzędzia lub jego zakup lub zakup usługi Brak tunningu

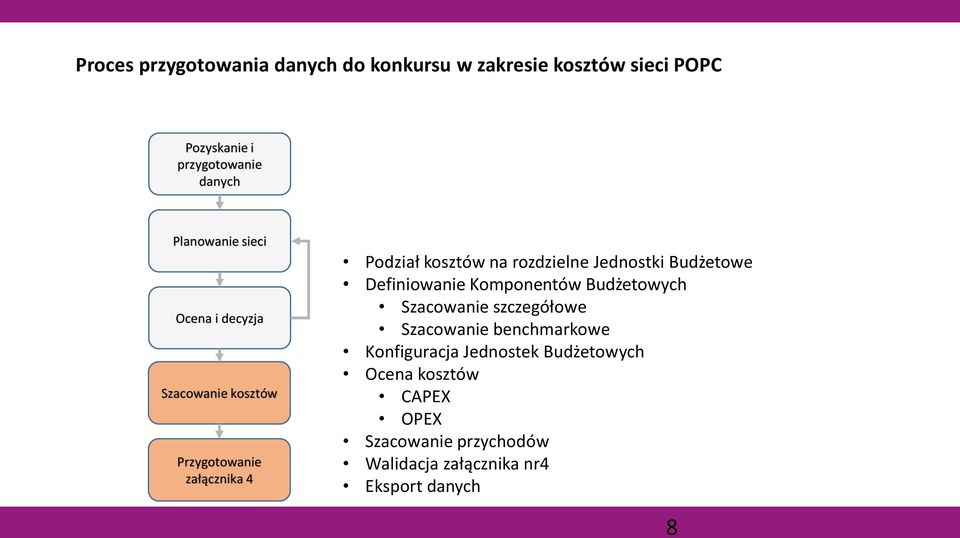

8 8 Proces przygotowania danych do konkursu w zakresie kosztów sieci POPC Pozyskanie i przygotowanie danych Planowanie sieci Ocena i decyzja Szacowanie kosztów Przygotowanie załącznika 4 Podział kosztów na rozdzielne Jednostki Budżetowe Definiowanie Komponentów Budżetowych Szacowanie szczegółowe Szacowanie benchmarkowe Konfiguracja Jednostek Budżetowych Ocena kosztów CAPEX OPEX Szacowanie przychodów Walidacja załącznika nr4 Eksport danych

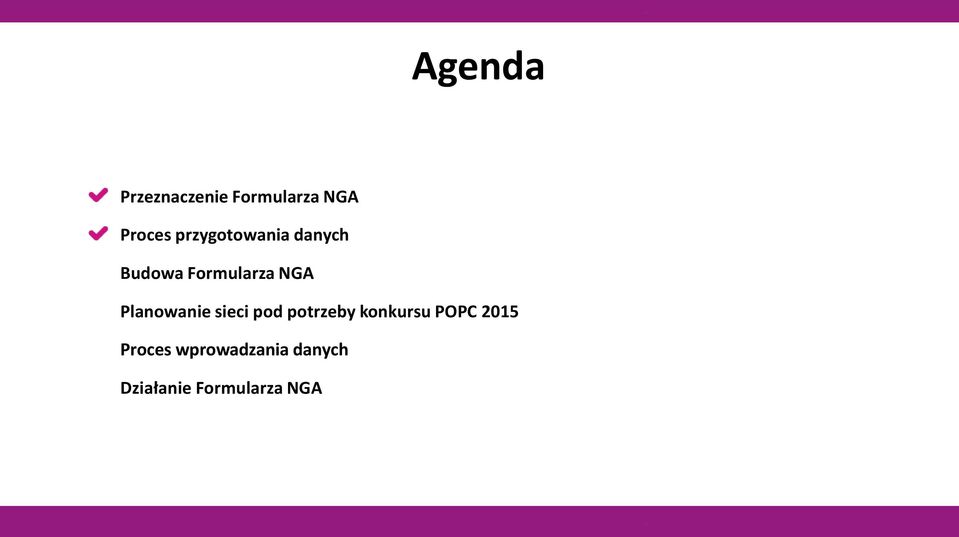

9 Agenda Przeznaczenie Formularza NGA Proces przygotowania danych Budowa Formularza NGA Planowanie sieci pod potrzeby konkursu POPC 2015 Proces wprowadzania danych Działanie Formularza NGA

10 Budowa Formularza NGA kalkulacji kosztów i planowania sieci NGA Formularz składa się z dwóch plików xlsm Plik Formularza NGA Plik pomocniczy słowników zawierający pełen zbiór TERYT Aby uruchomić aplikację należy otworzyć plik Formularza NGA w trybie umożliwiającym działanie kodu programu VBA ( popularnych makr ) poprzez wybranie właściwych opcji w oknach zaprezentowanych poniżej 10

11 11 Arkusze Formularza kalkulacji kosztów i planowania sieci NGA Nazwa Arkusza START DP Dane Podmiotu OI Obszary Inwestycyjne OB. podmioty OBce KOL - KOLokacje WW Węzły Własne WO - Węzły Obce Opis zawartości Arkusz, na którym znajduje się przycisk Aktywuj Formularz. Przycisk ten może być przydatny w przypadku omyłkowego zamknięcia Menu Formularza. Dane Podmiotu Beneficjenta Obszary Inwestycyjne możliwość zdefiniowania własnych obszarów inwestycyjnych, etapów projektu, rozdzielnych części składowych projektu. podmioty OBce i dostawcy usług Zakres bazuje na rozporządzeniu dotyczącym inwentaryzacji infrastruktury i usług załącznik nr 1 do rozporządzenia: Dostawcy usług i podmioty udostępniające lub współdzielące infrastrukturę. Zakres bazuje na rozporządzeniu dotyczącym inwentaryzacji infrastruktury i usług załącznik nr 1 do rozporządzenia Charakterystyka budynków umożliwiających kolokację. Zakres bazuje na rozporządzeniu dotyczącym inwentaryzacji infrastruktury i usług załącznik nr 1 do rozporządzenia Charakterystyka własnych lub współdzielonych z innymi podmiotami węzłów sieci telekomunikacyjnej. Zakres bazuje na rozporządzeniu dotyczącym inwentaryzacji infrastruktury i usług załącznik nr 1 do rozporządzenia Charakterystyka węzłów sieci telekomunikacyjnej innych podmiotów dla potrzeb przekazania informacji o punktach styku między sieciami lub punktów świadczenia usługi przez dostawców.

12 Arkusze Formularza kalkulacji kosztów i planowania sieci NGA Nazwa Arkusza INT Interfejsy SR Sektory Radiowe PE Punkty Elastyczności PS Punkty Styku LP Linie Przewodowe RL RadioLinie Opis zawartości Zakres bazuje na rozporządzeniu dotyczącym inwentaryzacji infrastruktury i usług załącznik nr 1 do rozporządzenia Informacje o interfejsach węzłów własnych lub współdzielonych z innymi podmiotami i ich wykorzystaniu. Zakres bazuje na rozporządzeniu dotyczącym inwentaryzacji infrastruktury i usług załącznik nr 1 do rozporządzenia Informacje o własnych lub współdzielonych węzłach sieci telekomunikacyjnej umożliwiających przyłączenie użytkowników końcowych w radiowej technologii dostępowej. Zakres bazuje na rozporządzeniu dotyczącym inwentaryzacji infrastruktury i usług załącznik nr 1 do rozporządzenia Charakterystyka elementów infrastruktury telekomunikacyjnej zapewniających łączenie kabli telekomunikacyjnych. Zakres bazuje na rozporządzeniu dotyczącym inwentaryzacji infrastruktury i usług załącznik nr 1 do rozporządzenia Charakterystyka elementów infrastruktury stanowiących punkty styku z innymi sieciami. Zakres bazuje na rozporządzeniu dotyczącym inwentaryzacji infrastruktury i usług załącznik nr 1 do rozporządzenia Charakterystyka elementów infrastruktury telekomunikacyjnej stanowiących miedziane linie kablowe, światłowodowe linie kablowe lub ciemne włókna z wyłączeniem instalacji telekomunikacyjnej budynku. Zakres bazuje na rozporządzeniu dotyczącym inwentaryzacji infrastruktury i usług załącznik nr 1 do rozporządzenia Charakterystyka elementów infrastruktury telekomunikacyjnej stanowiących linie bezprzewodowe z wyłączeniem instalacji telekomunikacyjnej budynku. 12

13 13 Arkusze Formularza kalkulacji kosztów i planowania sieci NGA Nazwa Arkusza ZAS ZASęgi budynkowe JB Jednostki Budżetowe KJB Konfiguracja Jednostek Budżetowych KB Komponenty Budżetowe KATEGORIE WS - WSkaźniki Opis zawartości Zakres bazuje na rozporządzeniu dotyczącym inwentaryzacji infrastruktury i usług załącznik nr 1 do rozporządzenia Charakterystyka adresów budynków lub budowli, w których występuje zakończenie sieci przewodowej lub zainstalowany jest terminal użytkownika końcowego bezprzewodowej sieci dostępowej. Zakładka służąca do definiowania Jednostek Budżetowych łączących koszty inwestycyjne i operacyjne dla planowanej sieci Zakładka służąca do definiowania konfiguracji Jednostek Budżetowych za pomocą Komponentów Budżetowych w celu wyznaczenia kosztów inwestycyjnych i operacyjnych dla planowanej sieci Zakładka służąca do definiowania Komponentów Budżetowych łączących koszty inwestycyjne i operacyjne dla planowanej sieci Zakładka pomocnicza umożliwiająca zdefiniowanie własnych kategorii kosztów inwestycyjnych i operacyjnych Zakładka zawierająca podsumowanie kosztów inwestycyjnych i operacyjnych oraz wskaźniki

14 Agenda Przeznaczenie Formularza NGA Proces przygotowania danych Budowa Formularza NGA Planowanie sieci pod potrzeby konkursu POPC 2015 Proces wprowadzania danych Działanie Formularza NGA

15 Uproszczony schemat przewodowej sieci dostępowej 15

16 16 Przygotowanie danych Planowanie procesu budowy koncepcji sieci POPC i szacowania kosztów w Formularzu. Ocena własnych możliwości technicznych i dostępnej infrastrukturę w obszarze konkursu. Dla każdej z możliwych technologii dostępowych dopuszczonych w konkursie POPC niezbędnymi elementami będą: Lista poprawnie skonfigurowanych i wycenionych Jednostek Budżetowych Lista planowanych elementów punktowych sieci POPC wraz z ich lokalizacjami (przypuszczalny adres i współrzędne w WGS84). Na elementy punktowe składają się m.in.: Węzły Własne (WW) Węzły Obce (WO) Punkty Elastyczności (PE) Kolokacje (KOL) Lista planowanych elementów liniowych pomiędzy poszczególnymi elementami punktowymi sieci POPC tj. Odcinki podbudowy słupowej i kanalizacji (PB) Odcinki linii przewodowych (LP) Radiolinie (RL) Inne elementy powiązane: Zasięgi na punktach adresowych (ZAS) Punkty Styku (PS) Interfejsy (INT) Sektory Radiowe (SR)

17 Elementy punktowe Węzły Własne (WW) to wszystkie lokalizacje, w których znajdować się będą urządzenia aktywne, na których realizowana jest komutacja. Węzłem nie jest więc lokalizacja, w której znajduje się np. wyłącznie pasywny spliter optyczny lub wzmacniacz HFC. Jest natomiast węzłem każda lokalizacja, w której znajduje się np. stacja bazowa systemów radiodostępowych zakończenie radiolinii urządzenie OLT DSLAM router CMTS W zakładce węzły własne można wprowadzić wiele elementów pod wspólnym adresem, z których np. jeden może odpowiadać kosztom lokalizacji a inne poszczególnym urządzeniom aktywnym. Dzięki takiemu rozwiązaniu możemy w jednym punkcie adresowym umieścić więcej niż jedną Jednostkę Budżetową. Węzły Obce (WO) węzły innych operatorów, z którymi planowane jest połączenie sieci 17

18 Elementy punktowe Punkty Elastyczności (PE) tj. lokalizacje pasywnych elementów sieci np.: Studnie kablowe Szafy Szafki Słupki kablowe Mufy kablowe Mufoprzełącznice ODF Kolokacje (KOL). Lokalizacje, w których oferowana będzie usługa kolokacji. Jeśli nie zakładasz budowy dedykowanej przestrzeni to informację o planowanej gotowości do świadczenia usług kolokacji można również zaznaczyć przy każdym elemencie punktowym 18

19 Elementy liniowe i powiązane Lista planowanych elementów liniowych pomiędzy poszczególnymi elementami punktowymi sieci POPC tj. Odcinki podbudowy słupowej i kanalizacji (PB) Odcinki linii przewodowych (LP) Radiolinie (RL) Inne elementy powiązane: Zasięgi na punktach adresowych (ZAS) Punkty adresowe wraz z informacją o deklarowanej gwarantowanej przepustowości dla klientów Punkty Styku (PS) Interfejsy (INT) Sektory Radiowe (SR) 19

20 28 Wprowadzenie danych do Formularza NGA (Załącznik nr 4) Eksport danych do Formularza NGA (Załącznik nr 4) Zakładka ZAS Zakładka PB Zakłada PE Zakładka LP

21 Agenda Przeznaczenie Formularza NGA Proces przygotowania danych Budowa Formularza NGA Planowanie sieci pod potrzeby konkursu POPC 2015 Proces wprowadzania danych Działanie Formularza NGA

22 30 Proponowana kolejność wprowadzenia topologii i konfiguracji sieci POPC Wprowadzenie danych podmiotu na zakładce DP Wprowadzenie zakładanych nazw Obszarów Inwestycyjnych lub etapów projektu na zakładce OI (Obszary Inwestycyjne) Wprowadzenie podmiotów OBcych (zakładka OB) lub dostawców infrastruktury czy też innych operatorów z których zasobów zakładane jest korzystanie przez sieć POPC (np. dzierżawa kanalizacji) lub z którymi planowane jest ustanowienie punktów styku sieci (np. połączenie kanalizacji lub zakup IP Transit). Przy definiowaniu podmiotów zalecane jest korzystanie z Asystenta Uzupełniania, który umożliwia wybór podmiotu z listy przedsiębiorców wpisanych do RPT. Definicja zakładanych Jednostek Budżetowych (JB)

23 31 Proponowana kolejność wprowadzenia topologii i konfiguracji sieci POPC Wprowadzenie elementów punktowych wraz z ich zakładaną lokalizacją tj. punktem adresowym w pobliżu, którego będą się one znajdować (adres) i współrzędnych geograficznych. Przykładowymi elementami punktowymi są: Węzły własne Węzły obce dla umiejscowienie punktów styku z innymi operatorami. Kolokacje Punkty elastyczności, które będą stanowić punkty podłączenia najbliższych budynków w zasięgu siec POPC np. mufoprzełącznice nasłupowe, słupki kablowe. Punkty elastyczności będą również stanowić punkty zakończenia poszczególnych odcinków podbudowy słupowej lub kanalizacji. Przykładami punktów elastyczności są np. studnie kablowe, szafy. Punkty styku Przy wprowadzaniu elementów wskazane jest zwrócenie uwagi na stosowane Jednostki Budżetowe. Dla węzłów własnych reprezentujących urządzenia aktywne należy zdefiniować interfejsy na zakładce INT(Interfejsy). Dla stacji bazowych P2MP należy również wprowadzić informacje o planowanych sektorach radiowych i ich parametrach na zakładce SR(sektory Radiowe)

24 32 Proponowana kolejność wprowadzenia topologii i konfiguracji sieci POPC Po wyznaczeniu zakładanych lokalizacji elementów punktowych można przystąpić do przypisania punktów adresowych wskazanych dla poszczególnych konkursów (zakładka ZAS) do uprzednio zdefiniowanych punktów elastyczności i węzłów. Etap ten ma kluczowe znaczenie dla spełnienia kryterium minimalnego zapewniania zasięgu dla wymaganej liczby lokali dla każdego z konkursów. Dla punktów adresowych objętych konkursem i planowanych do objęcia zasięgiem sieci POPC należy podać Etap/obszar konkursu oraz zakładaną datę dostępności sieci dla danego punktu adresowego. Punkty adresowe bez wprowadzonego etapu projektu i daty oraz punkty które nie przeszły walidacji będą traktowane jako punkty niezadeklarowane dla objęcia zasięgiem planowanej sieci.

25 Proponowana kolejność wprowadzenia topologii i konfiguracji sieci POPC Dla wprowadzenia elementów liniowych konieczne jest uprzednie wprowadzenie punktów elastyczności lub węzłów. Poszczególne elementy liniowe wprowadzane są na zakładkach: PB - odcinki podbudowy słupowej i kanalizacji LP - Linie Przewodowe wprowadzane RL - Radiolinie Dla pól słownikowych należy wprowadzić wymagane wartości zgodnie z pozycjami słownikowymi. Należy uzupełnić wszystkie wymagane pola np. Długość dla odcinka kanalizacji, podbudowy słupowej lub linii przewodowej Wymagana Jednostka Budżetowa Deklaracja spełniania wymagań technicznych dla sieci POPC (np. przepustowość interfejsów) 33

26 34 Definiowanie Jednostek Budżetowych - JB W celu zachowania przejrzystości wyceny kosztów oraz automatyzacji procesu szacowania kosztów w Formularzu używane jest pojęcie Jednostki Budżetowej (JB). Jednostką Budżetową są spójne zdefiniowane jednostki szacowania kosztów sieci POPC, którymi mogą być np.: Poszczególne konfiguracje urządzeń aktywnych Standardowe konfiguracje dla punktowej infrastruktury pasywnej jak słupki, szafy Standardowe konfiguracje dla elementów liniowych jak np.: podbudowa słupowa, kanalizacja o określonym profilu, linia kablowa o określonym profilu. Jednostki Budżetowe definiowane są na zakładce JB Jednostka Budżetowa może się jednocześnie składać z wielu Komponentów Budżetowych (KB) np. szafa kablowa może obejmować: Materiał Robociznę Opłatę roczną za umieszczenie jej w pasie drogowym Opłaty za energię elektryczną

27 35 Definiowanie Komponentów Budżetowych - KB Komponent Budżetowy to najniższa jednorodna jednostka używana do szacowania kosztów. Komponenty Budżetowe (KB) są definiowane i konfigurowane na zakładce KB. Zakładka KB zawiera przykładowe zestawienie materiałów i usług, jakie potencjalnie mogą występować w trakcie budowy i utrzymania sieci POPC. Możliwe jest uzupełnienie wprowadzonych już pozycji o cenę lub dodania własnych pozycji wraz z ich cenami jednostkowymi, jednostkami miary oraz przypisaniem do kategorii wymaganej dla wniosku. Zdefiniowanie dowolnych własnych Komponentów Budżetowych, zapewnia elastyczność oraz możliwość zautomatyzowane przejście z cen jednostkowych materiałów i usług na koszty całkowite projektu. Ewentualna zmiana zakładanych cen jednostkowych materiałów lub usług będzie automatycznie uwzględniana w kosztach całkowitych projektu bez konieczności manualnego ich przeliczania.

28 36 Definiowanie Komponentów Budżetowych - KB Poprawnie uzupełnione i zweryfikowane pod względem formalnym pozycje z listy KB mogą być następnie użyte na zakładce KJB (Konfiguracja Jednostek Budżetowych) gdzie konfigurowane są Jednostki Budżetowe. Komponenty Budżetowe muszą być przeliczone na adekwatne jednostki miary nośników kosztowych tj. sztuki, mb, kwh, mkw. Opłaty cykliczne powinny być ujęte w okresie rocznym tak, aby Formularz mógł poprawnie wyliczyć koszty cykliczne w przypadku rozpoczęcia naliczania opłat w ciągu roku. Formularz dzieli koszt roczny na miesiące i uwzględnia opłaty od pierwszego dnia miesiąca, w którym zadeklarowany jest odbiór poszczególnego elementu. Możliwe jest więc zdefiniowanie innej daty dla np. dzierżawy pomieszczenia i energii elektrycznej dla węzła i innej dla odbioru węzła, jako urządzenia aktywnego. Jeden Komponent Budżetowy może być używany jako składowa wielu Jednostkach Budżetowych (np. ta sama usługa wciągania lub wdmuchiwania kabla może być ujęte w różnych konfiguracjach linii przewodowych).

29 37 Konfiguracja Jednostek Budżetowych - KJB Konfiguracja Jednostek Budżetowych jest definiowana na zakładce KJB Jednostki Budżetowe JB mogą się składać z jednego lub więcej Komponentów Budżetowych. Na jedną Jednostkę Budżetową mogą się więc składać zarówno Komponenty Budżetowe związane z projektem, materiałami, robocizną wymaganą dla realizacji prac oraz koszty operacyjne związane z opłatami dla funkcjonującego już elementu np. opłaty za umieszczenie w pasie drogowym czy też energia elektryczna lub opłaty za dzierżawę. Dzięki takiemu podejściu wykazanie poszczególnych Jednostek Budżetowych przekłada się zarówno na koszty inwestycyjna kwalifikowane lub niekwalifikowane oraz koszty operacyjne. Wybrane Jednostki Budżetowe mogą być definiowane za pomocą różnych jednostek nośników kosztów. Elementy punktowe powinny być definiowane za pomocą np. sztuk a Jednostki Budżetowe związane z elementami liniowymi jak np. podbudowa słupowa, kanalizacja lub linie przewodowe za pomocą mb.

30 38 Konfiguracja Jednostek Budżetowych - KJB Wskazane jest aby komponenty budżetowe dotyczące elementów liniowych były wyrażone w koszcie przypadającym na 1 m obiektu liniowego. Nawet takie elementy, które nie zależą wprost od długości linii jak np. mapy do celów projektowych - mogą być uwzględnione poprzez przyjęcie zakładanych kosztów mapy dla całej inwestycji i podziału jej kosztu na oczekiwaną długość kanalizacji. Możliwe jest również utworzenie Jednostki Budżetowej zależnej od sztuk jednego Komponentu Budżetowego oraz mb innego KB np.: odrębne zalokowanie jako kosztu jednostkowego przygotowania stanowiska do wdmuchiwania kabli, które jest niezależne od długości kabla oraz przypisanie do jednostki budżetowej linia kablowa kosztu samego kabla oraz jego wdmuchiwania, które mogą być zależne od długości. możliwe jest zdefiniowanie kosztów projektu kanalizacji lub podbudowy słupowej jako np. koszt stały stała za każdy rozpoczęty odcinek oraz koszt zmienny zależny od długości odcinka. Na zakładce KJB możliwe jest również definiowanie wymaganych nadmiarów i zapasów np. dla 1 m linii kablowej w kanalizacji lub na podbudowie napowietrznej wymagane jest X m kabla, gdzie X uwzględnia wymagane zapasy techniczne oraz zapasy kablowe na wybranych słupach lub w studniach w przeliczeniu na 1mb podbudowy słupowej lub kanalizacji.

31 Wyznaczenie kosztów i analiza wyników Po wprowadzeniu danych na zakładkach odwzorowujących topologię i konfigurację sieci oraz konfiguracji jednostek budżetowych (KJB) w oparciu o Komponenty Budżetowe (KB) można wyznaczyć koszty inwestycyjne i operacyjne. Koszty oraz wskaźniki prezentowane są na zakładce WS. Po przeprowadzeniu wyznaczenia kosztów rekomendowane jest przeprowadzenia analizy uzyskanych wskaźników projektu celem identyfikacji potencjalnych omyłek np.: przeglądu jednostek budżetowych oraz ich powiązania z komponentami budżetowymi i kategoriami kosztowymi oraz nośnikami kosztów. Upewnij się, że zarówno wartości poszczególnych składników jak i ich liczebność (mnożniki dla 1 jednostki budżetowej) przypisana do poszczególnych jednostek budżetowych jest poprawna. analiza wskaźników objęcia zasięgiem wymaganej liczy lokali 39

32 Agenda Przeznaczenie Formularza NGA Proces przygotowania danych Budowa Formularza NGA Planowanie sieci pod potrzeby konkursu POPC 2015 Proces wprowadzania danych Działanie Formularza NGA

33 41 Uruchomienie Formularza kalkulacji kosztów i planowania sieci NGA W arkuszu "START" znajduje się przycisk "Aktywuj Formularz kalkulacji kosztów i planowania sieci NGA" służący do wywoływania Menu Formularza, które umożliwia wywołanie Panelu Sterowania lub Asystenta Uzupełniania Należy potwierdzić zapoznanie się z informacja o Formularzu Wskazać plik ze słownikami Formularza Po uruchomieniu Formularza pojawi się niewielki pływający panel Menu

34 Panel Sterowania Walidacja 1/3 Panel Sterowania jest uruchamiany poprzez naciśnięcie myszka na Panelu Menu. (1) - Na Panelu sterowanie wybrać zakładkę Walidacja. (2) - Wybrać w sekcji Arkusze zakładkę z danymi, które chcemy walidować (w pokazanym przykładzie został wybrany arkusz WO Węzły Obce). (3) - Opcjonalnie można wprowadzić inny wiersz startowy niż domyślny pierwszy wiersz arkusza (tj. 11), od którego ma być prowadzona walidacja w danym arkuszu. Korzystanie z tej opcji bez wyraźnej potrzeby nie jest wskazane, gdyż może doprowadzić do pominięcia rekordów, w których występują potencjalne błędy lub do próby walidacji rekordów z nagłówkami. Domyślne ustawienia wierszy startowych zgadzają się ze stworzoną strukturą arkuszy i pozwalają na walidację od pierwszego wprowadzonego rekordu z danymi. UWAGA! Próba wprowadzenia wartości mniejszej niż domyślny wiersz startowy lub większej niż maksymalna liczba wierszy na arkuszu skutkuje autokorektą wartości do wartości domyślnej. (4) - Opcjonalnie można ograniczyć zestaw reguł, które będą używane do walidacji. (5) - Opcjonalnie można ograniczyć liczbę wierszy podlegających walidacji (5A) do liczby wprowadzonej przez użytkownika (5B) A 5B 4

35 43 Panel Sterowania Walidacja 2/3 (6) - Wybrać sposób walidacji i nacisnąć odpowiedni przycisk. (6A) - Walidacja dla wszystkich reguł dla danego arkusza dla wszystkich wierszy w uprzednio wybranym zakresie (5) arkusza niezależnie czy zostały one uprzednio poprawnie walidowane czy nie. (6B) - Walidacja dla wszystkich reguł dla danego Rekomendowane SZYBSZE arkusza dla wszystkich wierszy w uprzednio wybranym zakresie (5), które poprzednio nie przeszły reguł walidacji i/lub dla których dokonano zmian. (6C) - Walidacja dla wszystkich wierszy dla wybranych reguł walidacji (4). W przypadku tego wyboru należy uprzednio dokonać wyboru Reguł walidacji, wg, których chcemy zweryfikować dane (4). UWAGA! - Wskazane jest stosowanie wszelkich dostępnych reguł walidacji, jednak Użytkownik może z niektórych zrezygnować wg swoich potrzeb. Niektóre reguły walidacji są specyficzne tylko dla danych arkuszy i w zależności od wyboru w sekcji Arkusze są aktywowane /dezaktywowane. UWAGA! Przed przystąpieniem do eksportu danych Formularz przeprowadza walidację na każdym arkuszu wszystkich rekordów/linii, dla których walidacja z włączeniem wszystkich reguł nie zakończyła się poprzednio sukcesem. Z uwagi na możliwą długotrwałość takiego procesu zaleca się dokonywanie walidacji z wszystkimi regułami aktywnymi od samego początku walidacji. 6A 6B 5 6C 4

36 Panel Sterowania Walidacja 3/3 (7) Po zakończonej walidacji danych w sekcji "Rezultat działania" dla wybranego arkusza jest widoczne podsumowanie przeprowadzonej walidacji z podziałem na: Błędy - liczba wierszy, które zawierają błędy wymagające poprawy. Ostrzeżenia - liczba wierszy, które zawierają dane wymagające weryfikacji poprawności (np. niestandardowe numery domów), które mogą, ale nie muszą być błędami. Auto - liczba wierszy poprawionych Automatycznie (patrz rozdział Autokorekta, Uzupełnianie). OK - liczba wierszy, dla których nie zidentyfikowano nieprawidłowości wg zastosowanych reguł walidacji. (8) Po zakończonej walidacji danych w arkuszu w sekcji "Walidacja Ogólnie" zostanie zaktualizowany status poprawności danych dla całego arkusza gdzie: Błąd - liczba wierszy, które nie przeszły walidacji i wymagają poprawy lub uzupełnienia przed ponowną walidacją. OK - liczba wierszy, dla których nie zidentyfikowano nieprawidłowości wg zastosowanych reguł walidacji. % - udział wierszy, które przeszły walidację do liczby wierszy ogółem na arkuszu

37 45 Panel Sterowania AutoKorekta 1/2 (1) - Przejść na zakładkę "Autokorekta". (2) - Wybrać arkusz z danymi, które chcemy poprawić (w pokazanym przykładzie został wybrany arkusz Węzły Obce). (3) - Opcjonalnie można wprowadzić inny wiersz, od którego ma być prowadzona walidacja w danym arkuszu. Korzystanie z tej opcji bez wyraźnej potrzeby nie jest wskazane, gdyż może doprowadzić do pominięcia rekordów, w których występują potencjalne błędy lub do próby walidacji rekordów z nagłówkami. Domyślne ustawienia wierszy startowych zgadzają się ze stworzoną strukturą arkuszy i pozwalają na walidację od pierwszego wprowadzonego rekordu z danymi. UWAGA! Próba wprowadzenia wartości mniejszej niż domyślny wiersz startowy lub większej niż maksymalna liczba wierszy na arkuszu skutkuje autokorektą wartości do wartości domyślnej

38 Panel Sterowania AutoKorekta 2/2 (4) - Wybrać na arkuszu Autokorekta w sekcji Reguły Korekty reguły, wg, których chcemy poprawić dane. Wskazane jest stosowanie tylko tych reguł autokorekty, które chcemy zastosować i akceptujemy ryzyko automatycznych zmian wprowadzanych przez reguły. Niektóre reguły walidacji są specyficzne tylko dla danych arkuszy i w zależności od wyboru w sekcji "Zakres Danych" są aktywowane/dezaktywowane. (5) - Opcjonalnie można ograniczyć liczbę wierszy podlegających walidacji do liczby wprowadzonej przez użytkownika. (6) - Nacisnąć przycisk Autokorekta. (7) Po zakończonej autokorekcie wybranego arkusza w sekcji "Rezultat działania " jest widoczne podsumowanie przeprowadzonej autokorekty z podziałem na: Błąd - liczba wierszy, które zawierają błędy wymagające poprawy. Ostrzeżenia - liczba wierszy, które zawierają dane wymagające weryfikacji poprawności (np. niestandardowe numery domów), które mogą, ale nie muszą być błędami. Auto - liczba wierszy poprawionych Automatycznie (patrz rozdział Autokorekta, Uzupełnianie). OK - liczba wierszy, dla których nie zidentyfikowano nieprawidłowości wg zastosowanych reguł walidacji

39 47 Panel Sterowania Uzupełnianie 1/3 Jeżeli Panel Menu nie jest aktywny należy przejść do arkusza Start" i nacisnąć przycisk Aktywuj Formularz kalkulacji kosztów i planowania sieci NGA " a następnie wybrać przycisk Panel sterowania 1 (1) Przejść na zakładkę Uzupełnianie. (2) Wybrać na zakładce Uzupełnianie arkusz z danymi, które chcemy uzupełnić (w pokazanym przykładzie został wybrany arkusz WO Węzły Obce). (3) Opcjonalnie można wprowadzić inny wiersz, od którego ma być prowadzona walidacja w danym arkuszu. Korzystanie z tej opcji bez wyraźnej potrzeby nie jest wskazane, gdyż może doprowadzić do pominięcia rekordów, w których występują potencjalne błędy lub do próby walidacji rekordów z nagłówkami. Domyślne ustawienia wierszy startowych zgadzają się ze stworzoną strukturą arkuszy i pozwalają na walidację od pierwszego wprowadzonego rekordu z danymi. 2 3 UWAGA! Próba wprowadzenia wartości mniejszej niż domyślny wiersz startowy lub większej niż maksymalna liczba wierszy na arkuszu skutkuje autokorektą wartości do wartości domyślnej.

40 Panel Sterowania Uzupełnianie 2/3 (4) Opcjonalnie można zmienić ustawienia reguł dopasowania dla uzupełniania nazw i kodów dla województw, powiatów, gmin, SIMC, ULIC UWAGA! Wskazane jest stosowanie tylko tych reguł uzupełniania, dla jakich dysponujemy danymi. Jeśli dane zawierają kody pocztowe PNA to wskazane jest zastosowanie reguły uzupełniania w oparciu o PNA. Przy braku kodów PNA nie jest wskazane uruchamianie takiej reguły. Kolejność uruchamiania reguł zależy od wyboru użytkownika i powinna bazować na wyborze najpewniejszych danych (5) - Opcjonalnie można ograniczyć/zmienić typy miejscowości które będą uwzględniane w autouzupełnianiu. Jest to bardzo istotne z uwagi na częste występowanie miejscowości o takiej samej nazwie. W jednym województwie, powiecie lub nawet gminie mogą się znajdować dwie różne miejscowości lub części miejscowości o takiej samej nazwie np. Nowa wieś czy Stara wieś których łączna liczba przekracza kilkaset na ternie Polski. Możliwe jest również że na terenie tej samej gminy istnieją dwie miejscowości o takiej samej nazwie. Ograniczenie typów miejscowości powinno umożliwić szybsze automatyczne dopasowanie właściwych kodów SIMC do miejscowości. Włączenie zbyt dużej liczby typów miejscowości może prowadzić do duplikowania nazw miejscowości przez części innych miejscowości lecz jednocześnie poszerza bazę do porównania. Rozszerzenie typów miejscowości ma znaczenie w przypadku posiadania przez PT adresów w których występują nazwy części miejscowości, kolonii, osad a nie nazwy samych jednostek podstawowych jak miasta i wsie

41 49 Panel Sterowania Uzupełnianie 3/3 (6) - Opcjonalnie można ograniczyć liczbę wierszy podlegających uzupełnieniu do liczby wprowadzonej przez użytkownika. (7) Wybrać formę uzupełniania we wszystkich arkuszach (7A) lub tylko wybranego arkusza (7B) zgodnie z wyborem dokonanym uprzednio (2). W poniższym przykładzie założymy skorzystanie z uzupełniania na jednej wybranej zakładce. 7 A 7B (8) Po zakończonym procesie uzupełniania danych w arkuszu jest widoczne sumaryczne podsumowanie przeprowadzonej korekty z podziałem na: Błąd - liczba wierszy, które zawierają błędy wymagające poprawy Ostrzeżenia - liczba wierszy, dla których nie udało się uzupełnić danych np. z uwagi na niewystarczającą kompletność lub jednoznaczność. Auto - liczba wierszy poprawionych Automatycznie. OK - liczba wierszy poprawnych wg zastosowanych reguł walidacji. 8 6

42 Panel Sterowania Pełna Walidacja (1) Przejść na zakładkę Pełna Walidacja. (2) Dostosować częstotliwość odświeżenia ekranu. UWAGA! Odświeżanie ekranu dla pojedynczych zdarzeń znacznie spowalnia pracę Formularza. Przy większych wolumenach danych zalecana jest zmiana parametru na większy. (3) - Wybrać sposób walidacji i nacisnąć odpowiedni przycisk: (3A) - Walidacja dla wszystkich reguł dla wszystkich arkuszy i dla wszystkich wierszy niezależnie czy zostały one uprzednio poprawnie walidowane czy nie. (3B) - Walidacja dla wszystkich reguł Rekomendowane SZYBSZE dla wszystkich arkuszy i tylko dla wierszy, które nie zostały uprzednio poprawnie walidowane. UWAGA! Przed przystąpieniem do eksportu danych Formularz przeprowadza walidację wszystkich rekordów/linii na każdym arkuszu, dla których poprzednia walidacja z wykorzystaniem wszystkich reguł nie zakończyła się poprzednio sukcesem. Z uwagi na możliwą długotrwałość takiego procesu zaleca się dokonywanie walidacji z wszystkimi regułami aktywnymi od samego początku walidacji (4) Sprawdzić czy wszystkie arkusze są wolne od błędów. W przypadku wykazania błędów należy poprawić dane na danym arkuszu 3A 3B

43 Asystent Uzupełniania - Filtrowanie 51

44 Asystent Uzupełniania - Sortowanie 52

45 Asystent Uzupełniania - Uzupełnianie 53

46 54 Panel Sterowania Eksport i import danych (1) Po wybraniu zakładki Eksport i import danych użytkownik otrzymuje dostęp do funkcji: (2) importu pliku CSV z danymi o konkursie POPC lub danymi przygotowanymi do eksportu do POPC. 2 1 (3) eksportu danych z Formularza do pliku CSV wymaganego w POPC. 3

47 Możliwe zależności poprzez identyfikatory powiązane KOL Kolokacja OB Operatorzy OBcy i dostawcy WO Węzły Obce PS Punkty Styku PE Punkty Elastyczności WW Węzły Własne INT Interfejsy SR Sektory Radiowe JB Jednostki Budżetowe KJB Konfiguracja Jednostek Budżetowych WS Wskaźniki KB Komponenty Budżetowe LP Linie przewodowe PB Podbudowa Słupowa i Kanalizacja RL RadioLinie ZAS Zasięgi Punktów Adresowych OI Obszary / Etapy inwestycji DP Dane Podmiotu

48 56 Zgłaszanie błędów Wszelkie zauważone błędy w funkcjonowaniu Formularza (wraz z opisem i danymi w pliku Formularza, dla których nastąpił błąd) oraz propozycje zmian (w tym propozycje zmian w kodzie Visual Basic) prosimy przekazywać poprzez kanały komunikacji dla POPC Wsparcie w rozwiązywaniu ewentualnych problemów dotyczy wyłącznie przypadków użycia niezmodyfikowanego Formularza kalkulacji kosztów i planowania sieci NGA w ostatniej dostępnej wersji. Przed zadaniem pytań proponuję przejrzeć filmy na kanale youtube Formularz POPC Dziękuję za uwagę mariusz.wojcik@advanced.pl
