1 PL B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) (13) B1 (21) Numer zgłoszenia: (51) Int.Cl. A01C 7/20 ( ) Urząd Patentowy Rzeczypospolitej Polskiej (22) Data zgłoszenia: (54) Redlica siewnika (43) Zgłoszenie ogłoszono: BUP 13/13 (45) O udzieleniu patentu ogłoszono: WUP 04/14 (73) Uprawniony z patentu: UNIWERSYTET WARMIŃSKO-MAZURSKI W OLSZTYNIE, Olsztyn, PL (72) Twórca(y) wynalazku: ADAM JÓZEF LIPIŃSKI, Olsztyn, PL ALICJA ŻEJMO, Dobre Miasto, PL

2 2 PL B1 Opis wynalazku Przedmiotem wynalazku jest redlica siewnika stosowana w rolnictwie i pozwalająca na wysiew nasion drobnych i średnich metodą siewu rozproszonego. Znane i stosowane, w siewnikach uniwersalnych z mechanicznym systemem dozowania nasion, redlice służą do wysiewu nasion w ściśle określonym szeregu. Rozwiązania techniczne tych zespołów nie pozwalają na dokładne wypełnienie obsiewanej przestrzeni nasionami, gdyż redlice tworzą bruzdkę równoległą do kierunku jazdy, do której są aplikowane nasiona. Jednocześnie konstrukcja siewnika nie pozwala na obsianie międzyrzędzi. Zagospodarowanie tej wolnej przestrzeni (międzyrzędzi) pozwoli na wykorzystanie przestrzeni życiowej w równym stopniu przez każdą roślinę. W siewnikach stosuje się wiele typów redlić i w zależności od sposobu żłobienia rowków - do których trafiają nasiona, występują w siewnikach redlice stopkowe (płozowe), radełkowe, tarczowe - wyposażone w jedną lub dwie tarcze. Redlice są podwieszone na ramie siewnika szeregowo, a ich obciążenie - które ma wpływ na głębokość siewu, może być zmieniane za pomocą sprężyn lub obciążników. Taki sposób dociążania redlić wywołuje szereg mankamentów związanych z równomierną głębokością. Podczas pracy na gruntach sypkich są problemy z utrzymaniem zadanej głębokości - materiał siewny jest osadzany zbyt głęboko, zaś na gruntach zwięzłych redlica jest zagłębiona zbyt płytko. Zakłócanie równomierności wysiewu nasion powoduje miejscowe spiętrzanie wysiewanego materiału, co skutkuje po wschodach roślin nierównomierną przestrzenią życiową dla każdej rośliny. Ponadto wysiane ziarna nie są dostatecznie przykryte ziemią, co również przyczynia się do gorszego plonowania w przyszłości. Gęstość siewu jest jednym z ważniejszych czynników agrotechnicznych determinujących podstawowy element plonotwórczy - liczbę kłosów na jednostce powierzchni. Metoda siewu rozproszonego, w której nasiona są umieszczone w glebie na określonej głębokości i równomiernie rozmieszczone na całej powierzchni pola, daje możliwość uzyskania większego plonu z hektara. Według wynalazku redlica siewnika wyposażona jest w stopę, która ma kształt rozwartokątnej litery V umieszczonej linią symetrii równolegle do kierunku jazdy. Stopa ma na stałe przymocowaną płytę odbijającą o kształcie wycinka kuli z wspawanymi płytkami rozdzielającymi. Z góry rediicy znajduje się gardziel do osadzenia przewodu nasiennego. Redlica według wynalazku zapewnia odpowiednią gęstość siewu nasion i prawidłowe przykrycie nasion glebą. Metoda siewu rozproszonego, prowadzona redlicą według wynalazku, której nasiona są umieszczone w glebie na określonej głębokości i równomiernie rozmieszczone na całej powierzchni pola, daje możliwość uzyskania większego plonu z hektara. Materiał siewny wysiany przy pomocy tej redlicy pozostawia szerokie pasy równomiernie rozsianych nasion na całej szerokości stopy. Kolejną zaletą poza już wspomnianymi jest możliwość wysiewu także granulowanych nawozów sztucznych. Profilowana stopa redlicy o osi symetrii zgodnej z kierunkiem jazdy siewnika, staje się modułem rozgarniająco-zagarniającym a krawędź tnącą stopy zagłębia pod powierzchnię całą redlicę. Przedmiot wynalazku został pokazany w przykładzie wykonania na rysunku, na którym fig. 1 pokazuje redlicę w widoku izometrycznym rozstrzelonym, fig. 2 przedstawia widok redlicy z góry oraz zlokalizowanie przekroju A-A redlicy, który pokazano na fig. 3. Redlica siewnika wyposażona jest w stopę 1, która ma kształt rozwartokątnej litery V umieszczonej linią symetrii równolegle do kierunku jazdy. Stopa 1 ma na stałe przymocowaną płytę odbijającą 2 o kształcie wycinka kuli z wspawanymi płytkami rozdzielającymi 3. Z góry redlicy znajduje się gardziel 4 do osadzenia przewodu nasiennego. Ukształtowanie profilu stopy 1 kroi glebę i skutkuje wprowadzeniem na odpowiednią głębokość nasion, gdzie przy pomocy płytki umieszczany jest materiał siewny. Stopa 1 jest również elementem przesuwającym glebę pod kątem innym niż kierunek ruchu. Tylna część stopy pozwala na łagodne, grawitacyjne opadnięcie gleby, a zatem przykrycie nasion. Z góry redlicy znajduje się gardziel 4 do osadzenia przewodu nasiennego i dalszego prowadzenia ziaren. Płytka odbijająca 2 o kształcie wycinka kuli ma za zadanie maksymalne rozproszenie zadawanego materiału. Rozproszenie te odbywa się za pomocą półkolistego profilu płyty odbijającej i zastosowaniu trzech wspawanych płytek rozdzielających 3. Ponadto ziarna, które nie uległy przypadkowemu odbiciu zostają ułożone przy jej pomocy na dnie bruzdy. W czasie pracy płytka 2 może dowolnie układać się na dnie wyżłobionej bruzdy, a w razie nierówności podnieść się na nich.

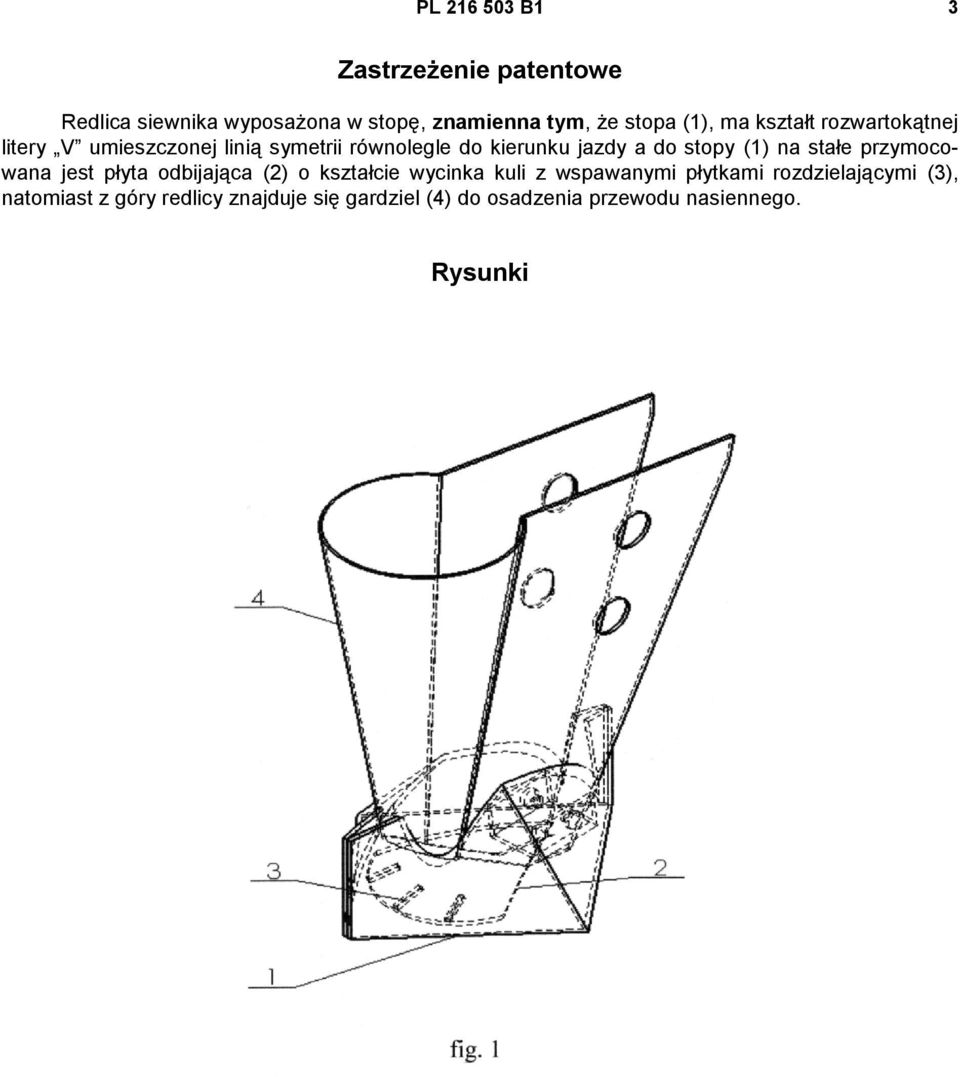

3 PL B1 3 Zastrzeżenie patentowe Redlica siewnika wyposażona w stopę, znamienna tym, że stopa (1), ma kształt rozwartokątnej litery V umieszczonej linią symetrii równolegle do kierunku jazdy a do stopy (1) na stałe przymocowana jest płyta odbijająca (2) o kształcie wycinka kuli z wspawanymi płytkami rozdzielającymi (3), natomiast z góry redlicy znajduje się gardziel (4) do osadzenia przewodu nasiennego. Rysunki
