Wilo-MHIE 2G. Instrukcja monta u i obs ugi Ed.01/0505

Transkrypt

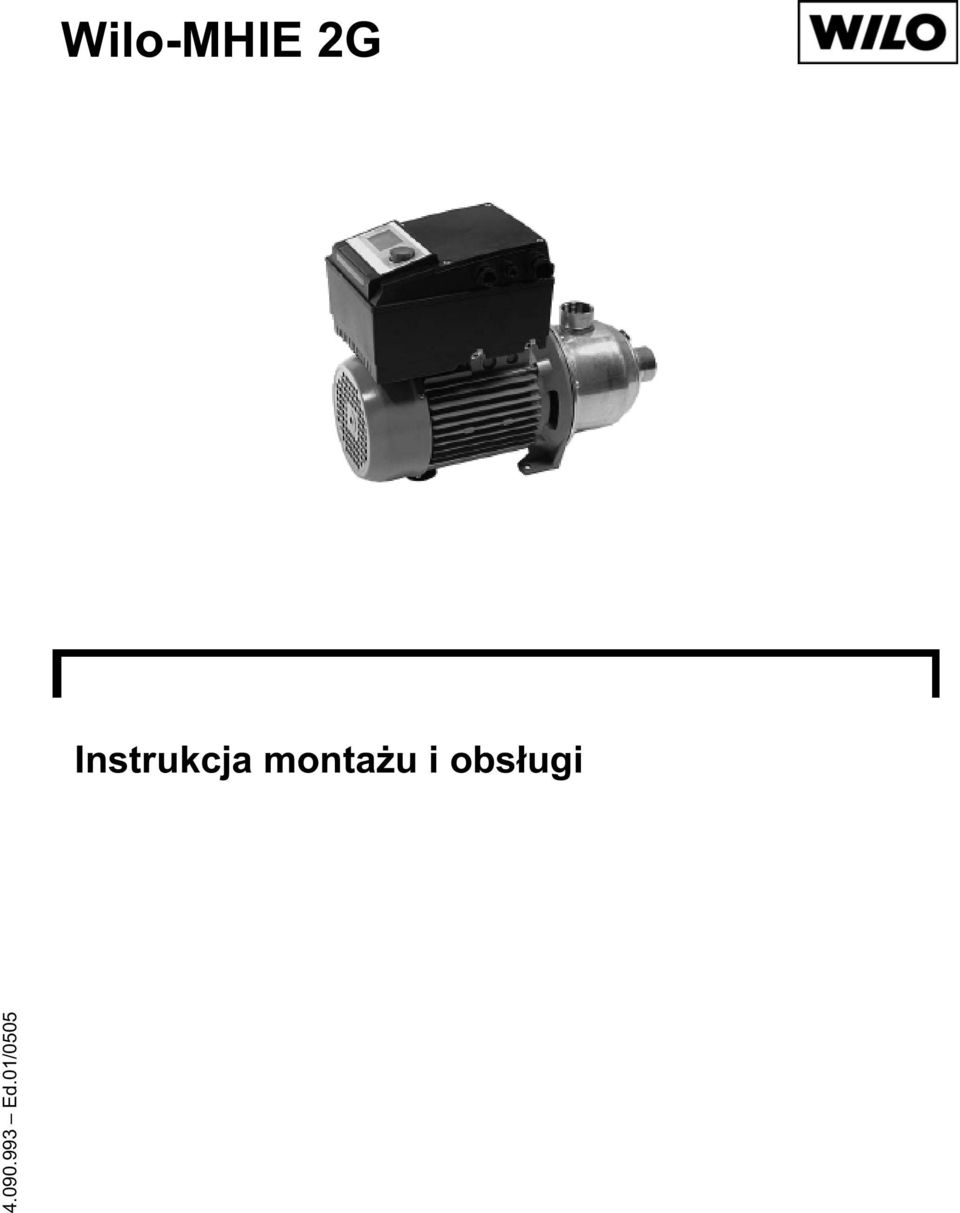

1 Wilo-MHIE 2G Instrukcja monta u i obs ugi Ed.0/0505

2 Rys. Rys. 2 Rys. 3

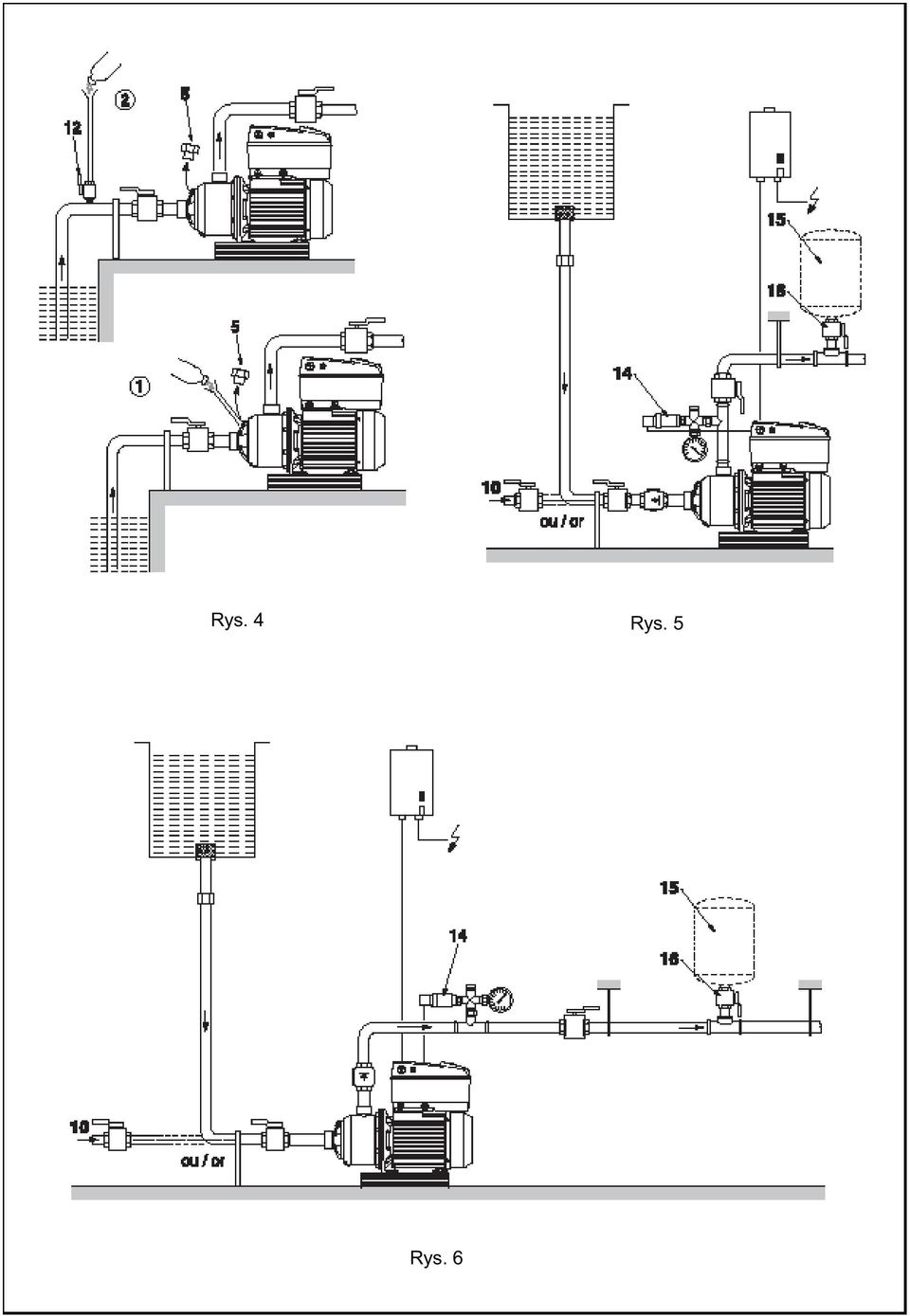

3 Rys. 4 Rys. 5 Rys. 6

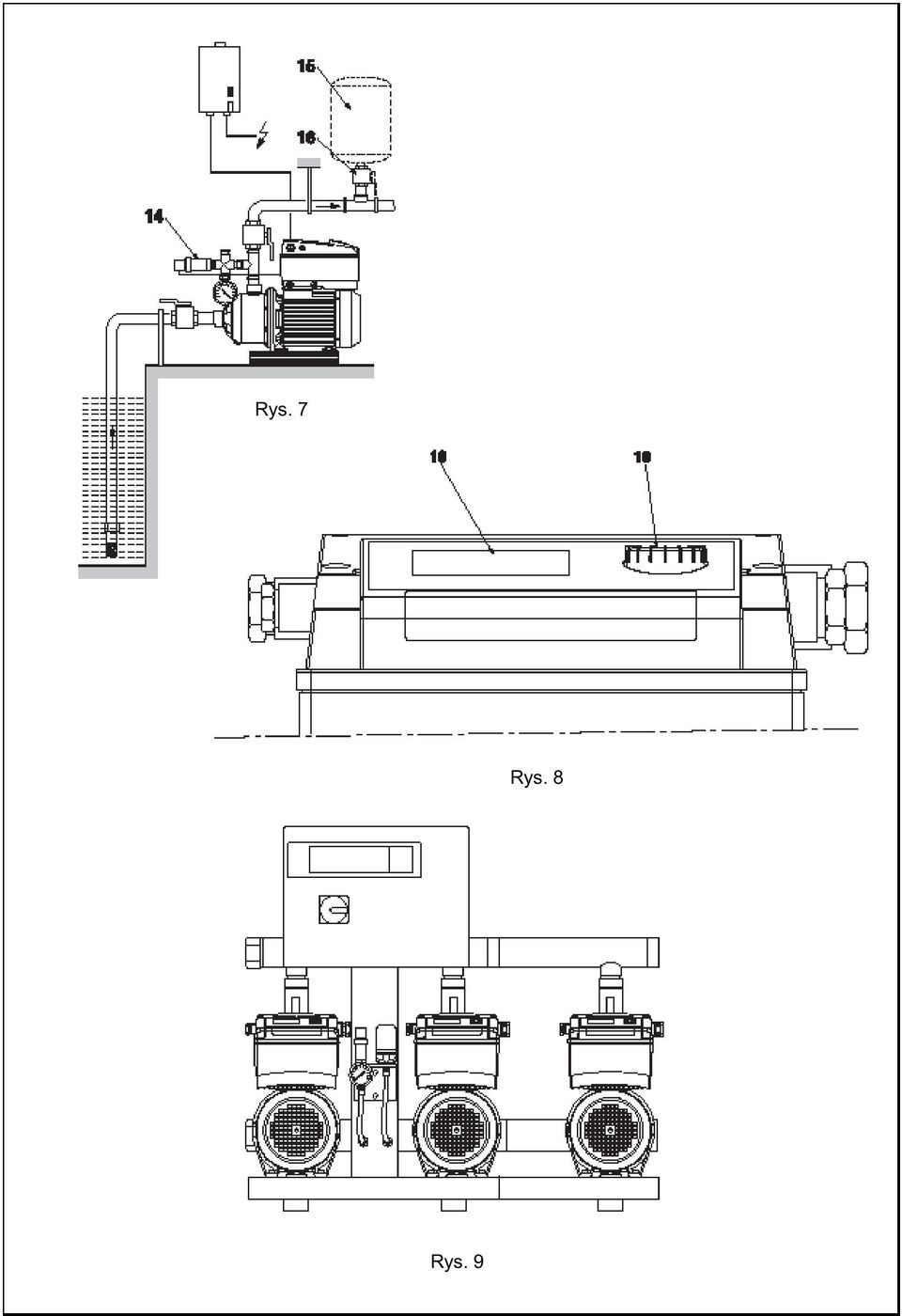

4 Rys. 7 Rys. 8 Rys. 9

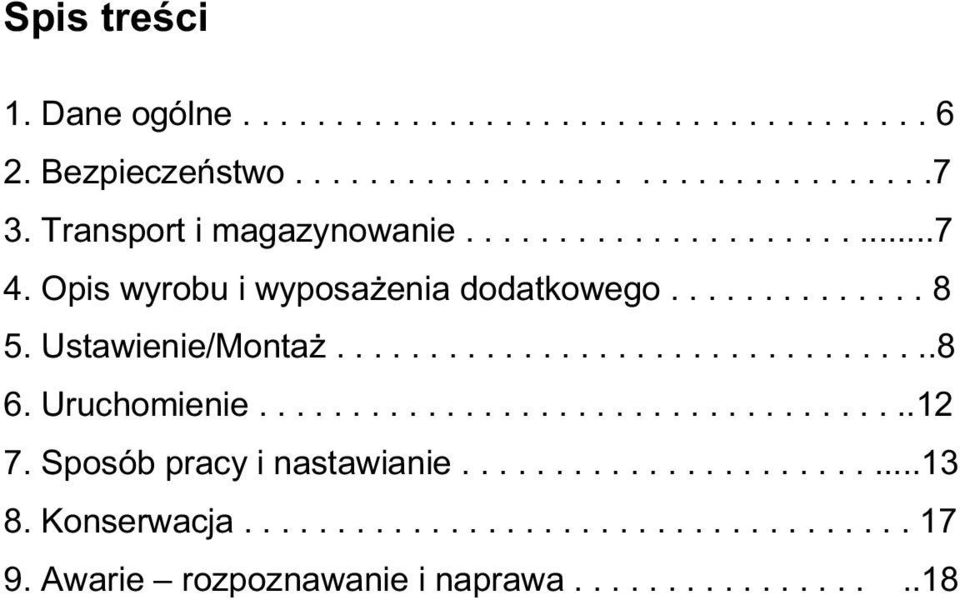

5 Spis tre ci. Dane ogólne Bezpiecze stwo Transport i magazynowanie Opis wyrobu i wyposa enia dodatkowego Ustawienie/Monta Uruchomienie Sposób pracy i nastawianie Konserwacja Awarie rozpoznawanie i naprawa

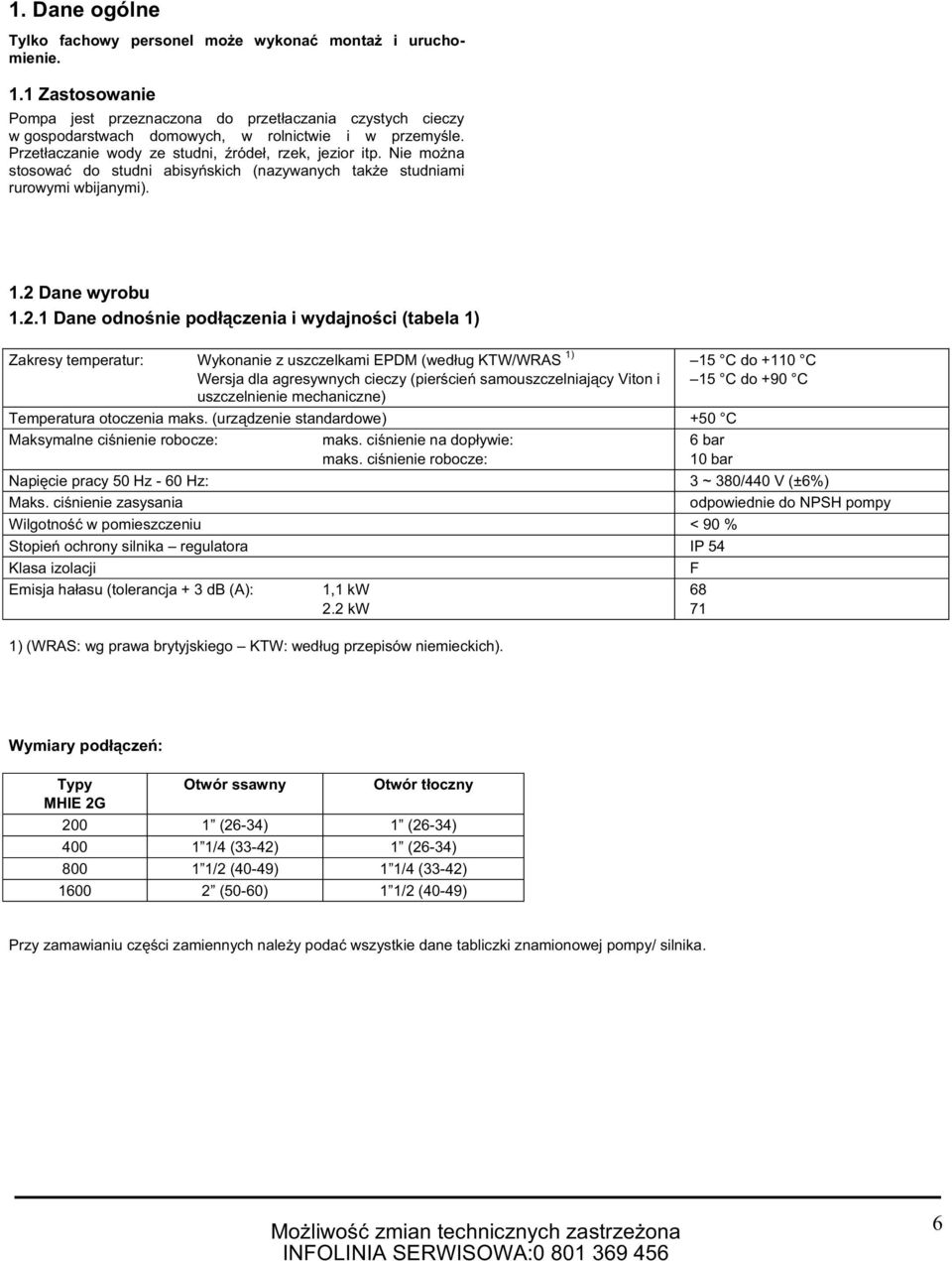

6 . Dane ogólne Tylko fachowy personel mo e wykona monta i uruchomienie.. Zastosowanie Pompa jest przeznaczona do przet aczania czystych cieczy w gospodarstwach domowych, w rolnictwie i w przemy le. Przet aczanie wody ze studni, róde, rzek, jezior itp. Nie mo na stosowa do studni abisy skich (nazywanych tak e studniami rurowymi wbijanymi)..2 Dane wyrobu.2. Dane odno nie pod czenia i wydajno ci (tabela ) Zakresy temperatur: Wykonanie z uszczelkami EPDM (wed ug KTW/WRAS ) Wersja dla agresywnych cieczy (pier cie samouszczelniaj cy Viton i uszczelnienie mechaniczne) 5 C do +0 C 5 C do +90 C Temperatura otoczenia maks. (urz dzenie standardowe) +50 C Maksymalne ci nienie robocze: maks. ci nienie na dop ywie: maks. ci nienie robocze: 6 bar 0 bar Napi cie pracy 50 Hz - 60 Hz: 3 ~ 380/440 V (±6%) Maks. ci nienie zasysania odpowiednie do NPSH pompy Wilgotno w pomieszczeniu < 90 % Stopie ochrony silnika regulatora IP 54 Klasa izolacji F Emisja ha asu (tolerancja + 3 db (A):, kw 2.2 kw ) (WRAS: wg prawa brytyjskiego KTW: wed ug przepisów niemieckich) Wymiary pod cze : Typy Otwór ssawny Otwór t oczny MHIE 2G 200 (26-34) (26-34) 400 /4 (33-42) (26-34) 800 /2 (40-49) /4 (33-42) (50-60) /2 (40-49) Przy zamawianiu cz ci zamiennych nale y poda wszystkie dane tabliczki znamionowej pompy/ silnika. 6

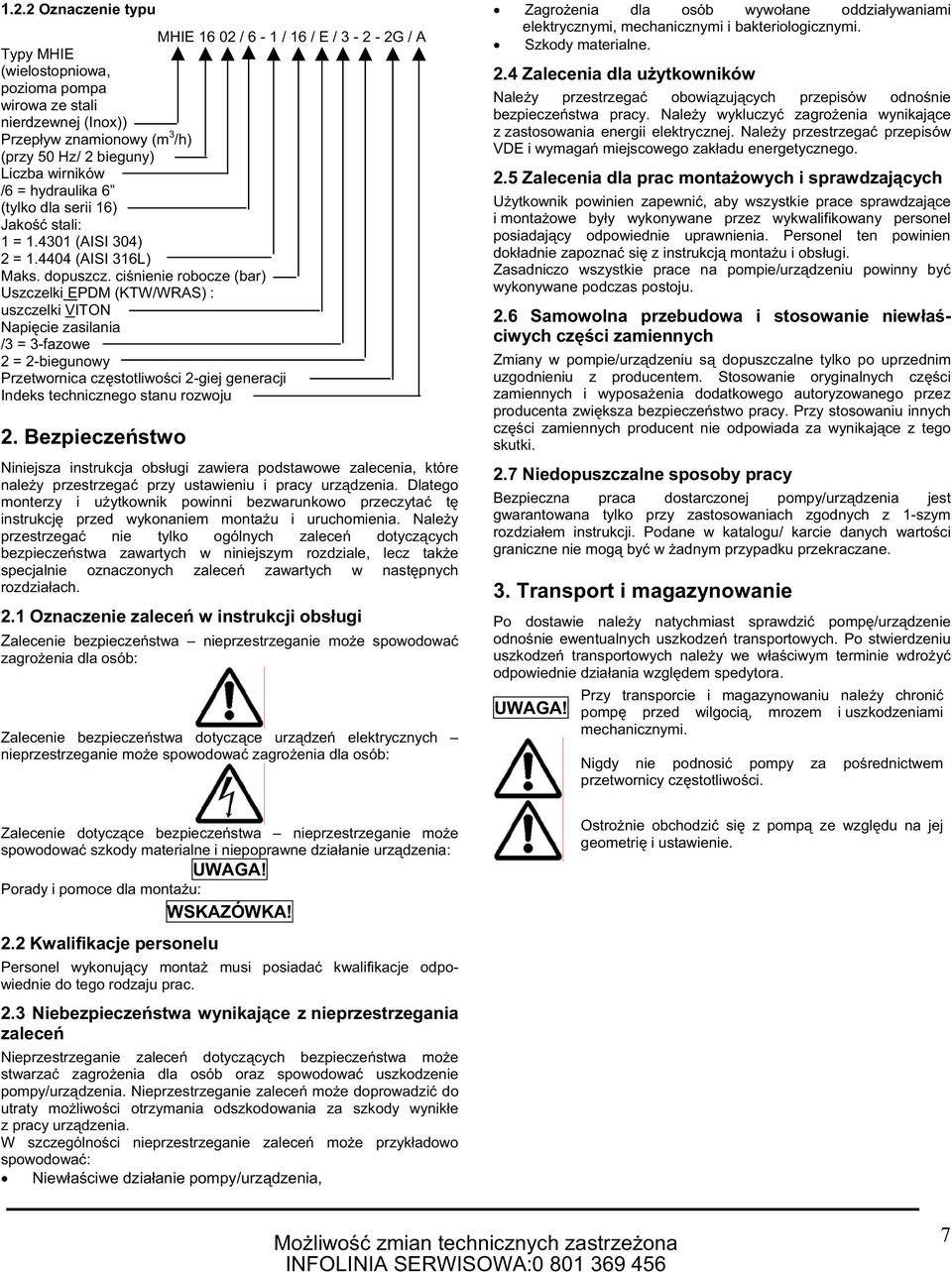

7 .2.2 Oznaczenie typu MHIE 6 02 / 6 - / 6 / E / G / A Typy MHIE (wielostopniowa, pozioma pompa wirowa ze stali nierdzewnej (Inox)) Przep yw znamionowy (m 3 /h) (przy 50 Hz/ 2 bieguny) Liczba wirników /6 = hydraulika 6 (tylko dla serii 6) Jako stali: =.430 (AISI 304) 2 =.4404 (AISI 36L) Maks. dopuszcz. ci nienie robocze (bar) Uszczelki EPDM (KTW/WRAS) : uszczelki VITON Napi cie zasilania /3 = 3-fazowe 2 = 2-biegunowy Przetwornica cz stotliwo ci 2-giej generacji Indeks technicznego stanu rozwoju 2. Bezpiecze stwo Niniejsza instrukcja obs ugi zawiera podstawowe zalecenia, które nale y przestrzega przy ustawieniu i pracy urz dzenia. Dlatego monterzy i u ytkownik powinni bezwarunkowo przeczyta t instrukcj przed wykonaniem monta u i uruchomienia. Nale y przestrzega nie tylko ogólnych zalece dotycz cych bezpiecze stwa zawartych w niniejszym rozdziale, lecz tak e specjalnie oznaczonych zalece zawartych w nast pnych rozdzia ach. 2. Oznaczenie zalece w instrukcji obs ugi Zalecenie bezpiecze stwa nieprzestrzeganie mo e spowodowa zagro enia dla osób: Zalecenie bezpiecze stwa dotycz ce urz dze elektrycznych nieprzestrzeganie mo e spowodowa zagro enia dla osób: Zagro enia dla osób wywo ane oddzia ywaniami elektrycznymi, mechanicznymi i bakteriologicznymi. Szkody materialne. 2.4 Zalecenia dla u ytkowników Nale y przestrzega obowi zuj cych przepisów odno nie bezpiecze stwa pracy. Nale y wykluczy zagro enia wynikaj ce z zastosowania energii elektrycznej. Nale y przestrzega przepisów VDE i wymaga miejscowego zak adu energetycznego. 2.5 Zalecenia dla prac monta owych i sprawdzaj cych U ytkownik powinien zapewni, aby wszystkie prace sprawdzaj ce i monta owe by y wykonywane przez wykwalifikowany personel posiadaj cy odpowiednie uprawnienia. Personel ten powinien dok adnie zapozna si z instrukcj monta u i obs ugi. Zasadniczo wszystkie prace na pompie/urz dzeniu powinny by wykonywane podczas postoju. 2.6 Samowolna przebudowa i stosowanie niew a ciwych cz ci zamiennych Zmiany w pompie/urz dzeniu s dopuszczalne tylko po uprzednim uzgodnieniu z producentem. Stosowanie oryginalnych cz ci zamiennych i wyposa enia dodatkowego autoryzowanego przez producenta zwi ksza bezpiecze stwo pracy. Przy stosowaniu innych cz ci zamiennych producent nie odpowiada za wynikaj ce z tego skutki. 2.7 Niedopuszczalne sposoby pracy Bezpieczna praca dostarczonej pompy/urz dzenia jest gwarantowana tylko przy zastosowaniach zgodnych z -szym rozdzia em instrukcji. Podane w katalogu/ karcie danych warto ci graniczne nie mog by w adnym przypadku przekraczane. 3. Transport i magazynowanie Po dostawie nale y natychmiast sprawdzi pomp /urz dzenie odno nie ewentualnych uszkodze transportowych. Po stwierdzeniu uszkodze transportowych nale y we w a ciwym terminie wdro y odpowiednie dzia ania wzgl dem spedytora. UWAGA! Przy transporcie i magazynowaniu nale y chroni pomp przed wilgoci, mrozem i uszkodzeniami mechanicznymi. Nigdy nie podnosi pompy za po rednictwem przetwornicy cz stotliwo ci. Zalecenie dotycz ce bezpiecze stwa nieprzestrzeganie mo e spowodowa szkody materialne i niepoprawne dzia anie urz dzenia: UWAGA! Porady i pomoce dla monta u: WSKAZÓWKA! 2.2 Kwalifikacje personelu Personel wykonuj cy monta musi posiada kwalifikacje odpowiednie do tego rodzaju prac. 2.3 Niebezpiecze stwa wynikaj ce z nieprzestrzegania zalece Nieprzestrzeganie zalece dotycz cych bezpiecze stwa mo e stwarza zagro enia dla osób oraz spowodowa uszkodzenie pompy/urz dzenia. Nieprzestrzeganie zalece mo e doprowadzi do utraty mo liwo ci otrzymania odszkodowania za szkody wynik e z pracy urz dzenia. W szczególno ci nieprzestrzeganie zalece mo e przyk adowo spowodowa : Niew a ciwe dzia anie pompy/urz dzenia, Ostro nie obchodzi si z pomp ze wzgl du na jej geometri i ustawienie. 7

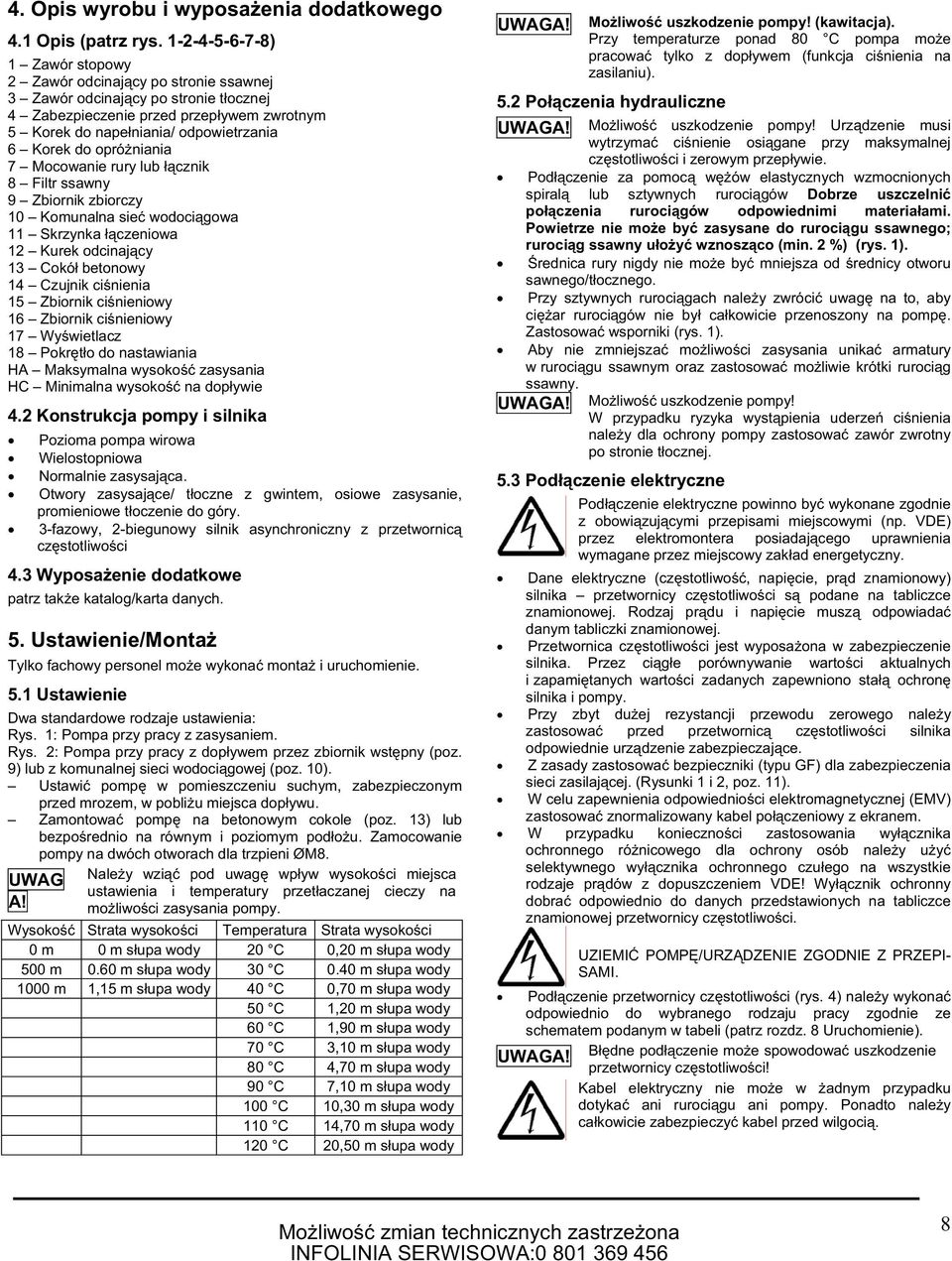

8 4. Opis wyrobu i wyposa enia dodatkowego 4. Opis (patrz rys ) Zawór stopowy 2 Zawór odcinaj cy po stronie ssawnej 3 Zawór odcinaj cy po stronie t ocznej 4 Zabezpieczenie przed przep ywem zwrotnym 5 Korek do nape niania/ odpowietrzania 6 Korek do opró niania 7 Mocowanie rury lub cznik 8 Filtr ssawny 9 Zbiornik zbiorczy 0 Komunalna sie wodoci gowa Skrzynka czeniowa 2 Kurek odcinaj cy 3 Cokó betonowy 4 Czujnik ci nienia 5 Zbiornik ci nieniowy 6 Zbiornik ci nieniowy 7 Wy wietlacz 8 Pokr t o do nastawiania HA Maksymalna wysoko zasysania HC Minimalna wysoko na dop ywie 4.2 Konstrukcja pompy i silnika Pozioma pompa wirowa Wielostopniowa Normalnie zasysaj ca. Otwory zasysaj ce/ t oczne z gwintem, osiowe zasysanie, promieniowe t oczenie do góry. 3-fazowy, 2-biegunowy silnik asynchroniczny z przetwornic cz stotliwo ci 4.3 Wyposa enie dodatkowe patrz tak e katalog/karta danych. 5. Ustawienie/Monta Tylko fachowy personel mo e wykona monta i uruchomienie. 5. Ustawienie Dwa standardowe rodzaje ustawienia: Rys. : Pompa przy pracy z zasysaniem. Rys. 2: Pompa przy pracy z dop ywem przez zbiornik wst pny (poz. 9) lub z komunalnej sieci wodoci gowej (poz. 0). Ustawi pomp w pomieszczeniu suchym, zabezpieczonym przed mrozem, w pobli u miejsca dop ywu. Zamontowa pomp na betonowym cokole (poz. 3) lub bezpo rednio na równym i poziomym pod o u. Zamocowanie pompy na dwóch otworach dla trzpieni ØM8. UWAG A! Nale y wzi pod uwag wp yw wysoko ci miejsca ustawienia i temperatury przet aczanej cieczy na mo liwo ci zasysania pompy. Wysoko Strata wysoko ci Temperatura Strata wysoko ci 0 m 0 m s upa wody 20 C 0,20 m s upa wody 500 m 0.60 m s upa wody 30 C 0.40 m s upa wody 000 m,5 m s upa wody 40 C 0,70 m s upa wody 50 C,20 m s upa wody 60 C,90 m s upa wody 70 C 3,0 m s upa wody 80 C 4,70 m s upa wody 90 C 7,0 m s upa wody 00 C 0,30 m s upa wody 0 C 4,70 m s upa wody 20 C 20,50 m s upa wody UWAGA! Mo liwo uszkodzenie pompy! (kawitacja). Przy temperaturze ponad 80 C pompa mo e pracowa tylko z dop ywem (funkcja ci nienia na zasilaniu). 5.2 Po czenia hydrauliczne UWAGA! Mo liwo uszkodzenie pompy! Urz dzenie musi wytrzyma ci nienie osi gane przy maksymalnej cz stotliwo ci i zerowym przep ywie. Pod czenie za pomoc w ów elastycznych wzmocnionych spiral lub sztywnych ruroci gów Dobrze uszczelni po czenia ruroci gów odpowiednimi materia ami. Powietrze nie mo e by zasysane do ruroci gu ssawnego; ruroci g ssawny u o y wznosz co (min. 2 %) (rys. ). rednica rury nigdy nie mo e by mniejsza od rednicy otworu sawnego/t ocznego. Przy sztywnych ruroci gach nale y zwróci uwag na to, aby ci ar ruroci gów nie by ca kowicie przenoszony na pomp. Zastosowa wsporniki (rys. ). Aby nie zmniejsza mo liwo ci zasysania unika armatury w ruroci gu ssawnym oraz zastosowa mo liwie krótki ruroci g ssawny. UWAGA! Mo liwo uszkodzenie pompy! W przypadku ryzyka wyst pienia uderze ci nienia nale y dla ochrony pompy zastosowa zawór zwrotny po stronie t ocznej. 5.3 Pod czenie elektryczne Pod czenie elektryczne powinno by wykonane zgodnie z obowi zuj cymi przepisami miejscowymi (np. VDE) przez elektromontera posiadaj cego uprawnienia wymagane przez miejscowy zak ad energetyczny. Dane elektryczne (cz stotliwo, napi cie, pr d znamionowy) silnika przetwornicy cz stotliwo ci s podane na tabliczce znamionowej. Rodzaj pr du i napi cie musz odpowiada danym tabliczki znamionowej. Przetwornica cz stotliwo ci jest wyposa ona w zabezpieczenie silnika. Przez ci g e porównywanie warto ci aktualnych i zapami tanych warto ci zadanych zapewniono sta ochron silnika i pompy. Przy zbyt du ej rezystancji przewodu zerowego nale y zastosowa przed przetwornic cz stotliwo ci silnika odpowiednie urz dzenie zabezpieczaj ce. Z zasady zastosowa bezpieczniki (typu GF) dla zabezpieczenia sieci zasilaj cej. (Rysunki i 2, poz. ). W celu zapewnienia odpowiednio ci elektromagnetycznej (EMV) zastosowa znormalizowany kabel po czeniowy z ekranem. W przypadku konieczno ci zastosowania wy cznika ochronnego ró nicowego dla ochrony osób nale y u y selektywnego wy cznika ochronnego czu ego na wszystkie rodzaje pr dów z dopuszczeniem VDE! Wy cznik ochronny dobra odpowiednio do danych przedstawionych na tabliczce znamionowej przetwornicy cz stotliwo ci. UZIEMI POMP /URZ DZENIE ZGODNIE Z PRZEPI- SAMI. Pod czenie przetwornicy cz stotliwo ci (rys. 4) nale y wykona odpowiednio do wybranego rodzaju pracy zgodnie ze schematem podanym w tabeli (patrz rozdz. 8 Uruchomienie). UWAGA! B dne pod czenie mo e spowodowa uszkodzenie przetwornicy cz stotliwo ci! Kabel elektryczny nie mo e w adnym przypadku dotyka ani ruroci gu ani pompy. Ponadto nale y ca kowicie zabezpieczy kabel przed wilgoci. 8

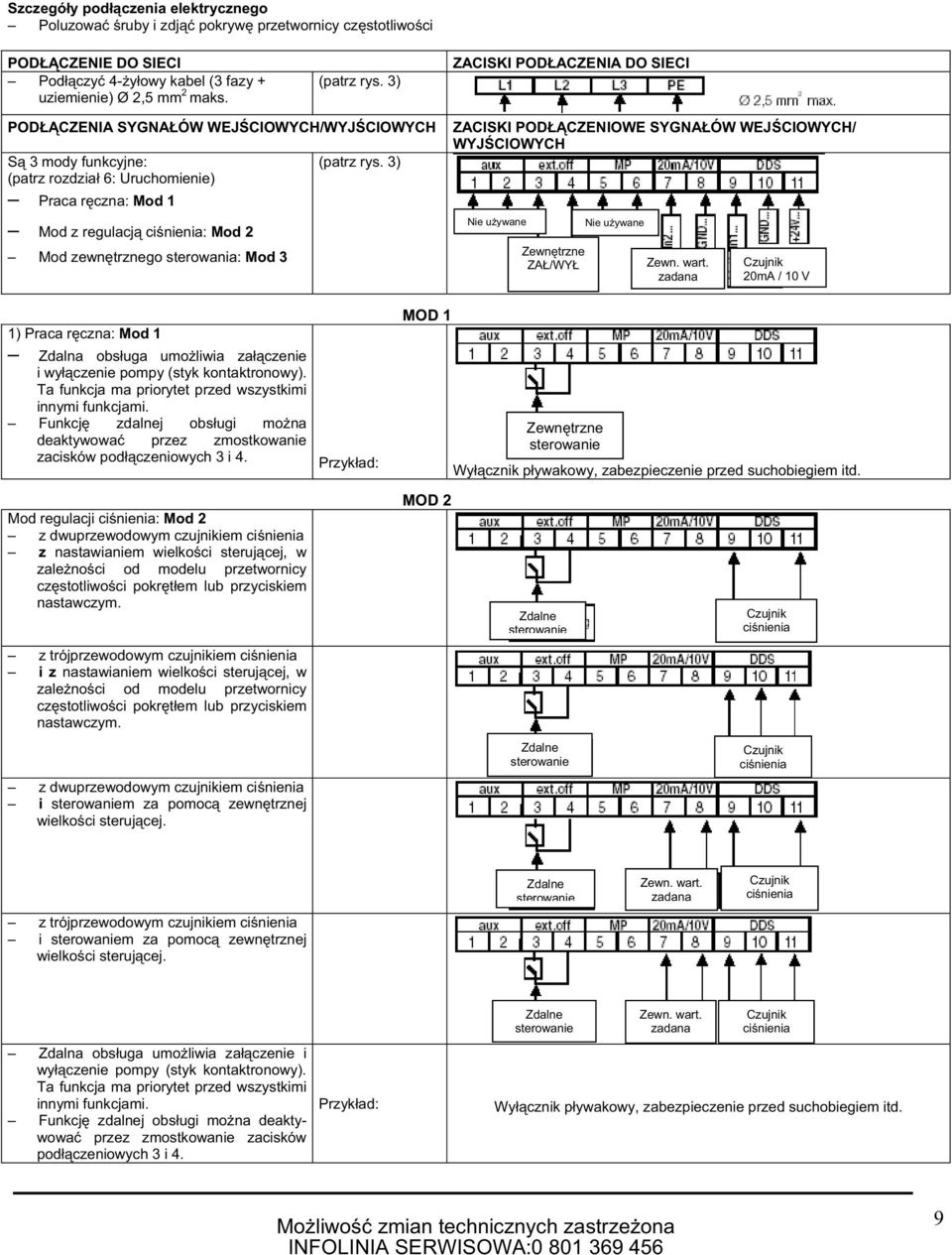

9 Szczegó y pod czenia elektrycznego Poluzowa ruby i zdj pokryw przetwornicy cz stotliwo ci POD CZENIE DO SIECI Pod czy 4- y owy kabel (3 fazy + uziemienie) Ø 2,5 mm 2 maks. (patrz rys. 3) ZACISKI POD ACZENIA DO SIECI POD CZENIA SYGNA ÓW WEJ CIOWYCH/WYJ CIOWYCH S 3 mody funkcyjne: (patrz rozdzia 6: Uruchomienie) Praca r czna: Mod Mod z regulacj ci nienia: Mod 2 Mod zewn trznego sterowania: Mod 3 (patrz rys. 3) ZACISKI POD CZENIOWE SYGNA ÓW WEJ CIOWYCH/ WYJ CIOWYCH Nie u ywane Zewn trzne ZA /WY Nie u ywane Zewn. wart. zadana Czujnik 20mA / 0 V ) Praca r czna: Mod Zdalna obs uga umo liwia za czenie i wy czenie pompy (styk kontaktronowy). Ta funkcja ma priorytet przed wszystkimi innymi funkcjami. Funkcj zdalnej obs ugi mo na deaktywowa przez zmostkowanie zacisków pod czeniowych 3 i 4. Przyk ad: MOD Zewn trzne sterowanie Wy cznik p ywakowy, zabezpieczenie przed suchobiegiem itd. Mod regulacji ci nienia: Mod 2 z dwuprzewodowym czujnikiem ci nienia z nastawianiem wielko ci steruj cej, w zale no ci od modelu przetwornicy cz stotliwo ci pokr t em lub przyciskiem nastawczym. MOD 2 Zdalne sterowanie Czujnik ci nienia z trójprzewodowym czujnikiem ci nienia iz nastawianiem wielko ci steruj cej, w zale no ci od modelu przetwornicy cz stotliwo ci pokr t em lub przyciskiem nastawczym. Zdalne sterowanie Czujnik ci nienia z dwuprzewodowym czujnikiem ci nienia i sterowaniem za pomoc zewn trznej wielko ci steruj cej. Zdalne sterowanie Zewn. wart. zadana Czujnik ci nienia z trójprzewodowym czujnikiem ci nienia i sterowaniem za pomoc zewn trznej wielko ci steruj cej. Zdalna obs uga umo liwia za czenie i wy czenie pompy (styk kontaktronowy). Ta funkcja ma priorytet przed wszystkimi innymi funkcjami. Funkcj zdalnej obs ugi mo na deaktywowa przez zmostkowanie zacisków pod czeniowych 3 i 4. Przyk ad: Zdalne sterowanie Zewn. wart. zadana Czujnik ci nienia Wy cznik p ywakowy, zabezpieczenie przed suchobiegiem itd. 9

10 3) Mod zewn trznego sterowania: Mod 3 Mod zewn trznego sterowania MOD 3 Zdalne sterowanie Zewn. wart. zadana Zdalna obs uga umo liwia za czenie i wy czenie pompy (styk kontaktronowy). Ta funkcja ma priorytet przed wszystkimi innymi funkcjami. Funkcj zdalnej obs ugi mo na deaktywowa przez zmostkowanie zacisków pod czeniowych 3 i 4. Przyk ad: Wy cznik p ywakowy, zabezpieczenie przed suchobiegiem itd. POD CZENIE STYKÓW POMOCNICZYCH Urz dzenie regulacyjne jest wyposa one w dwa przeka niki wyj ciowe z bezpotencja owymi stykami przeznaczonymi do centralnego sterowania. Przyk ad: urz dzenie steruj ce, kontrola pompy... ZACISKI DLA POD CZENIA STYKÓW POMOCNICZYCH ) Przeka nik Sygnalizacja braku gotowo ci do pracy : SBM Charakterystyka styków Przy pierwszym wyst pieniu awarii lub wypadni ciu sieci zasilaj cej nast puje deaktywacja przeka nika w jednym obszarze (pompa zatrzymuje si ). Urz dzenie steruj ce jest informowane o braku gotowo ci pompy do pracy (tak e czasowym). Przeka nik jest aktywny, gdy pompa pracuje lub jest gotowa do pracy. Styk kontaktronowy 250 V/ A Przyk ad: 6 awarii o ró nym czasie trwania w przedziale czasu 24 godziny, zgodnie z poni szym wykresem czasowym: Awarie Przeka nik aktywny 2) Przeka nik Sygnalizacja awarii : SSM Charakterystyka styków Po zarejestrowaniu serii awarii tego samego typu (od do 6 w zale no ci od stopnia wa no ci) nast puje zatrzymanie pompy i aktywacja przeka nika (a do interwencji r cznej). Styk kontaktronowy 250 V/ A Przeka nik nieaktywny Przeka nik aktywny Przeka nik nieaktywny 24 godziny (bie ce) 0

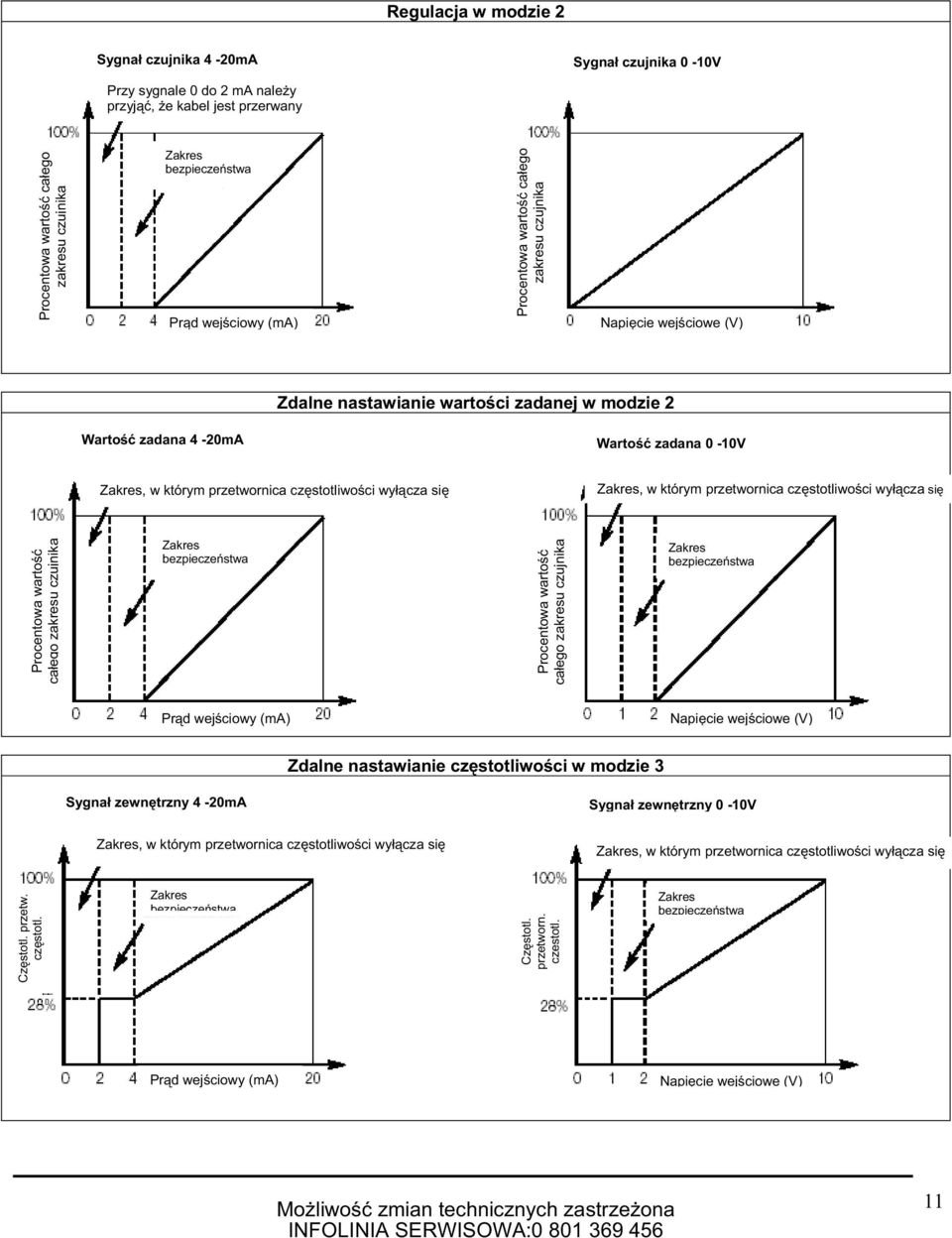

11 Regulacja w modzie 2 Sygna czujnika 4-20mA Sygna czujnika 0-0V Przy sygnale 0 do 2 ma nale y przyj, e kabel jest przerwany Procentowa warto ca ego zakresu czujnika Zakres bezpiecze stwa Pr d wej ciowy (ma) Procentowa warto ca ego zakresu czujnika Napi cie wej ciowe (V) Zdalne nastawianie warto ci zadanej w modzie 2 Warto zadana 4-20mA Warto zadana 0-0V Zakres, w którym przetwornica cz stotliwo ci wy cza si Zakres, w którym przetwornica cz stotliwo ci wy cza si Procentowa warto ca ego zakresu czujnika Zakres bezpiecze stwa Procentowa warto ca ego zakresu czujnika Zakres bezpiecze stwa Pr d wej ciowy (ma) Napi cie wej ciowe (V) Zdalne nastawianie cz stotliwo ci w modzie 3 Sygna zewn trzny 4-20mA Sygna zewn trzny 0-0V Zakres, w którym przetwornica cz stotliwo ci wy cza si Zakres, w którym przetwornica cz stotliwo ci wy cza si Cz stotl. przetw. cz stotl. Zakres bezpiecze stwa Cz stotl. przetworn. cz stotl. Zakres bezpiecze stwa Pr d wej ciowy (ma) Napi cie wej ciowe (V)

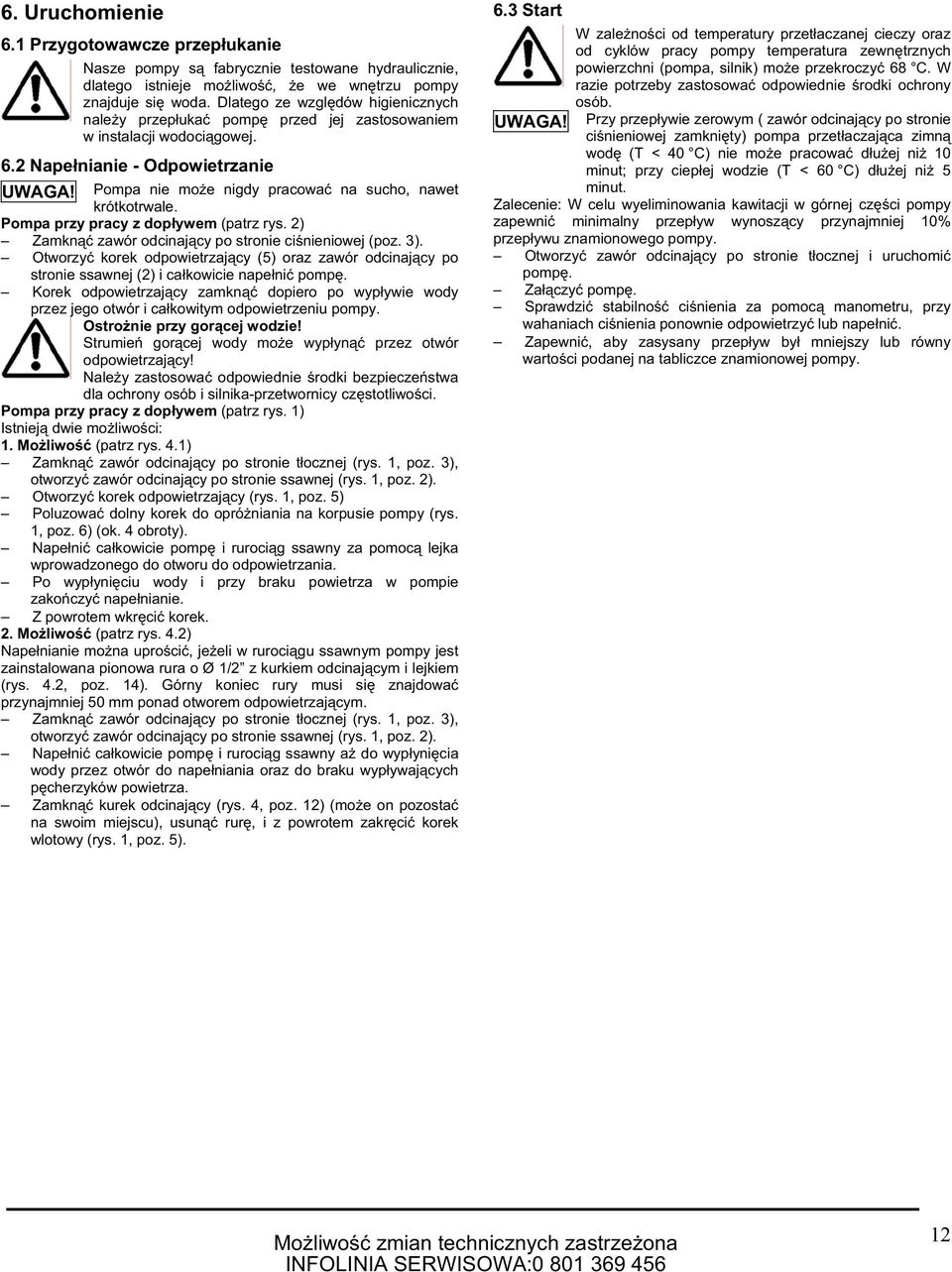

12 6. Uruchomienie 6. Przygotowawcze przep ukanie Nasze pompy s fabrycznie testowane hydraulicznie, dlatego istnieje mo liwo, e we wn trzu pompy znajduje si woda. Dlatego ze wzgl dów higienicznych nale y przep uka pomp przed jej zastosowaniem w instalacji wodoci gowej. 6.2 Nape nianie - Odpowietrzanie UWAGA! Pompa nie mo e nigdy pracowa na sucho, nawet krótkotrwale. Pompa przy pracy z dop ywem (patrz rys. 2) Zamkn zawór odcinaj cy po stronie ci nieniowej (poz. 3). Otworzy korek odpowietrzaj cy (5) oraz zawór odcinaj cy po stronie ssawnej (2) i ca kowicie nape ni pomp. Korek odpowietrzaj cy zamkn dopiero po wyp ywie wody przez jego otwór i ca kowitym odpowietrzeniu pompy. Ostro nie przy gor cej wodzie! Strumie gor cej wody mo e wyp yn przez otwór odpowietrzaj cy! Nale y zastosowa odpowiednie rodki bezpiecze stwa dla ochrony osób i silnika-przetwornicy cz stotliwo ci. Pompa przy pracy z dop ywem (patrz rys. ) Istniej dwie mo liwo ci:. Mo liwo (patrz rys. 4.) Zamkn zawór odcinaj cy po stronie t ocznej (rys., poz. 3), otworzy zawór odcinaj cy po stronie ssawnej (rys., poz. 2). Otworzy korek odpowietrzaj cy (rys., poz. 5) Poluzowa dolny korek do opró niania na korpusie pompy (rys., poz. 6) (ok. 4 obroty). Nape ni ca kowicie pomp i ruroci g ssawny za pomoc lejka wprowadzonego do otworu do odpowietrzania. Po wyp yni ciu wody i przy braku powietrza w pompie zako czy nape nianie. Z powrotem wkr ci korek. 2. Mo liwo (patrz rys. 4.2) Nape nianie mo na upro ci, je eli w ruroci gu ssawnym pompy jest zainstalowana pionowa rura o Ø /2 z kurkiem odcinaj cym i lejkiem (rys. 4.2, poz. 4). Górny koniec rury musi si znajdowa przynajmniej 50 mm ponad otworem odpowietrzaj cym. Zamkn zawór odcinaj cy po stronie t ocznej (rys., poz. 3), otworzy zawór odcinaj cy po stronie ssawnej (rys., poz. 2). Nape ni ca kowicie pomp i ruroci g ssawny a do wyp yni cia wody przez otwór do nape niania oraz do braku wyp ywaj cych p cherzyków powietrza. Zamkn kurek odcinaj cy (rys. 4, poz. 2) (mo e on pozosta na swoim miejscu), usun rur, i z powrotem zakr ci korek wlotowy (rys., poz. 5). 6.3 Start UWAGA! W zale no ci od temperatury przet aczanej cieczy oraz od cyklów pracy pompy temperatura zewn trznych powierzchni (pompa, silnik) mo e przekroczy 68 C. W razie potrzeby zastosowa odpowiednie rodki ochrony osób. Przy przep ywie zerowym ( zawór odcinaj cy po stronie ci nieniowej zamkni ty) pompa przet aczaj ca zimn wod (T < 40 C) nie mo e pracowa d u ej ni 0 minut; przy ciep ej wodzie (T < 60 C) d u ej ni 5 minut. Zalecenie: W celu wyeliminowania kawitacji w górnej cz ci pompy zapewni minimalny przep yw wynosz cy przynajmniej 0% przep ywu znamionowego pompy. Otworzy zawór odcinaj cy po stronie t ocznej i uruchomi pomp. Za czy pomp. Sprawdzi stabilno ci nienia za pomoc manometru, przy wahaniach ci nienia ponownie odpowietrzy lub nape ni. Zapewni, aby zasysany przep yw by mniejszy lub równy warto ci podanej na tabliczce znamionowej pompy. 2

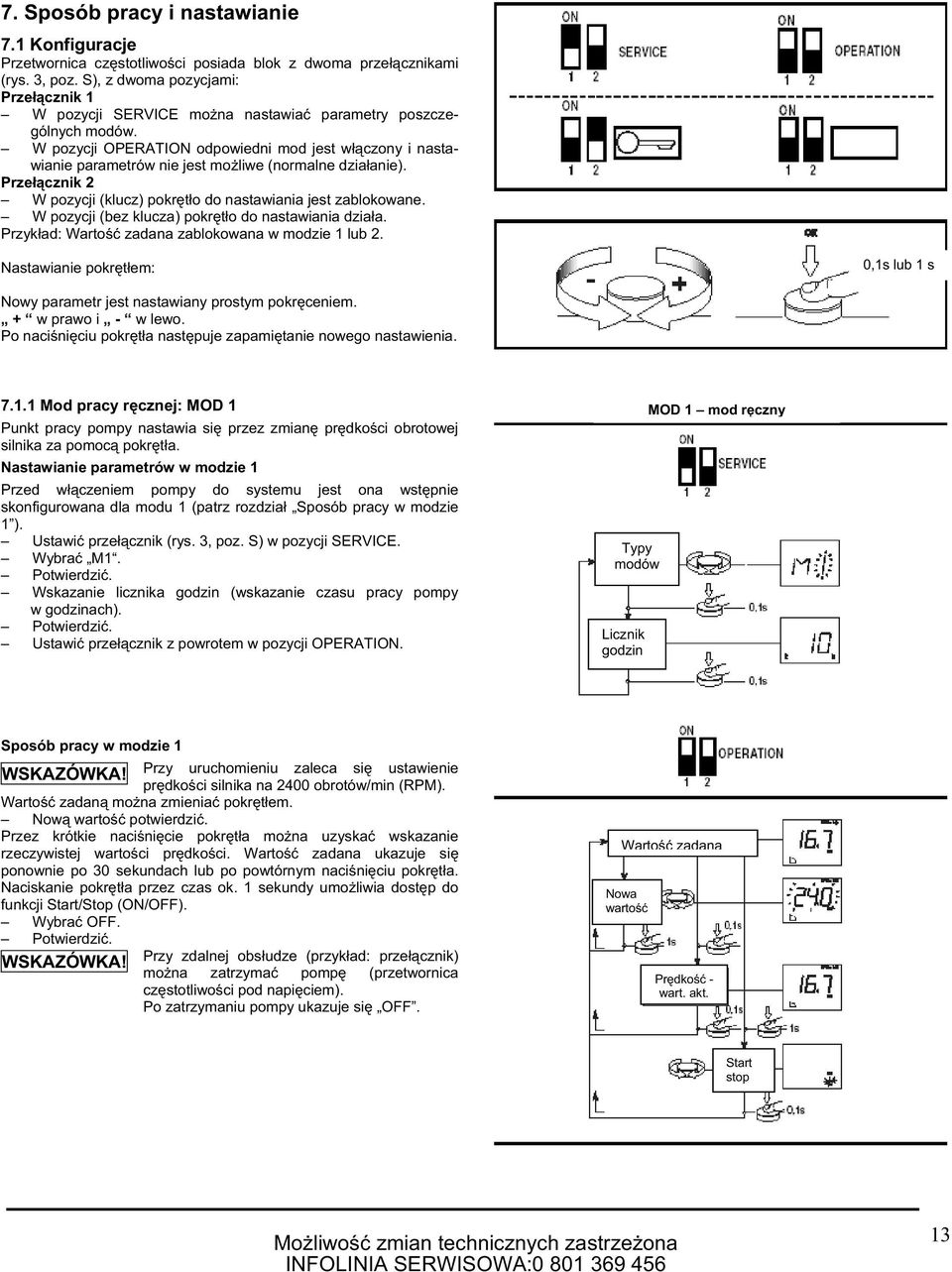

13 7. Sposób pracy i nastawianie 7. Konfiguracje Przetwornica cz stotliwo ci posiada blok z dwoma prze cznikami (rys. 3, poz. S), z dwoma pozycjami: Prze cznik W pozycji SERVICE mo na nastawia parametry poszczególnych modów. W pozycji OPERATION odpowiedni mod jest w czony i nastawianie parametrów nie jest mo liwe (normalne dzia anie). Prze cznik 2 W pozycji (klucz) pokr t o do nastawiania jest zablokowane. W pozycji (bez klucza) pokr t o do nastawiania dzia a. Przyk ad: Warto zadana zablokowana w modzie lub 2. Nastawianie pokr t em: 0,s lub s Nowy parametr jest nastawiany prostym pokr ceniem. + w prawo i - w lewo. Po naci ni ciu pokr t a nast puje zapami tanie nowego nastawienia. 7.. Mod pracy r cznej: MOD Punkt pracy pompy nastawia si przez zmian pr dko ci obrotowej silnika za pomoc pokr t a. Nastawianie parametrów w modzie Przed w czeniem pompy do systemu jest ona wst pnie skonfigurowana dla modu (patrz rozdzia Sposób pracy w modzie ). Ustawi prze cznik (rys. 3, poz. S) w pozycji SERVICE. Wybra M. Wskazanie licznika godzin (wskazanie czasu pracy pompy w godzinach). Ustawi prze cznik z powrotem w pozycji OPERATION. Typy modów Licznik godzin MOD mod r czny Sposób pracy w modzie WSKAZÓWKA! Przy uruchomieniu zaleca si ustawienie pr dko ci silnika na 2400 obrotów/min (RPM). Warto zadan mo na zmienia pokr t em. Now warto potwierdzi. Przez krótkie naci ni cie pokr t a mo na uzyska wskazanie rzeczywistej warto ci pr dko ci. Warto zadana ukazuje si ponownie po 30 sekundach lub po powtórnym naci ni ciu pokr t a. Naciskanie pokr t a przez czas ok. sekundy umo liwia dost p do funkcji Start/Stop (ON/OFF). Wybra OFF. WSKAZÓWKA! Przy zdalnej obs udze (przyk ad: prze cznik) mo na zatrzyma pomp (przetwornica cz stotliwo ci pod napi ciem). Po zatrzymaniu pompy ukazuje si OFF. Warto zadana Nowa warto Pr dko - wart. akt. Start stop 3

14 7..2 Regulacja ci nienia: MOD 2 Pompa mo e s u y do regulacji ró nych wielko ci (ci nienie, temperatura, przep yw itp.). Przy regulacji ci nienia parametry P, I oraz D s ju wst pnie zdefiniowane. Natomiast przy regulacji innej wielko ci nale y poszczególne parametry P, I oraz D skonfigurowa przy nastawianiu. MOD 2 regulacja ci nienia MOD 2: Regulacja ci nienia (patrz rys. 6, 7 i 8) Ci nienie pompy mo na regulowa po zamontowaniu czujnika ci nienia i zbiornika ci nieniowego. Czujnik ci nienia powinien mie dok adno % i nale y go stosowa dla warto ci ci nie wynosz cych od 30% do 00% zakresu pomiarowego. Zbiornik ci nieniowy powinien posiada pojemno u ytkow przynajmniej 8 litrów (zbiornik ci nieniowy i zestaw czujnika mo na otrzyma jako wyposa enie dodatkowe). Nastawianie parametrów w modzie 2 Ustawi prze cznik (rys. 3, poz. S) w pozycji SERVICE. Wybra M2. Wybra ród o warto ci zadanej (wewn trzna/zewn trzna) Standardowe ustawienie I (nastawianie warto ci zadanej pokr t em). Po wybraniu zewn trznej warto ci zadanej E, (nastawianie warto ci zadanej zewn trznym sygna em). Wybra typ sygna u (0 0 V) lub (4 20 ma). Wybra typ regulacji P dla regulacji ci nienia. Wybra zakres pomiarowy czujnika (6, 0 bar). Wybra typ czujnika (0 0 V) lub (4 20 ma), (migocz ce wskazanie pokazuje wa n warto ). Nastawi czas opó nienia wy czenia pompy (okres czasu od stwierdzenia zerowego przep ywu do ca kowitego wy czenia pompy) w zakresie od 0 do 80 sekund. (Ustawienie standardowe 80 sekund). Wizualizacja licznika godzin pracy. (Liczba godzin pracy pompy). Ustawi prze cznik z powrotem w pozycji OPERATION. Sposób pracy w modzie 2 i nastawianie warto ci zadanej pokr t em WSKAZÓWKA! Przy uruchomieniu zaleca si ustawienie ci nienia na 60% ci nienia maksymalnego. Warto zadan mo na zmienia pokr t em. Now warto potwierdzi. Przez krótkie naci ni cie pokr t a mo na uzyska wskazanie rzeczywistej warto ci ci nienia. Warto zadana ci nienia ukazuje si ponownie po 30 sekundach lub po powtórnym naci ni ciu pokr t a. Naciskanie pokr t a przez czas ok. sekundy umo liwia dost p do funkcji Start/Stop (ON/OFF). Wybra OFF. Typy modów Wybra typ Wybra typ Zakres pomiar. czujnika ci nienia 0 V 20 ma Opó nienie przy przep ywie zerowym Licznik godzin Nowa warto Warto zadana Pr dko warto aktualna Start Stop Zewn. wart. zadana 0 V lub 20 ma 4

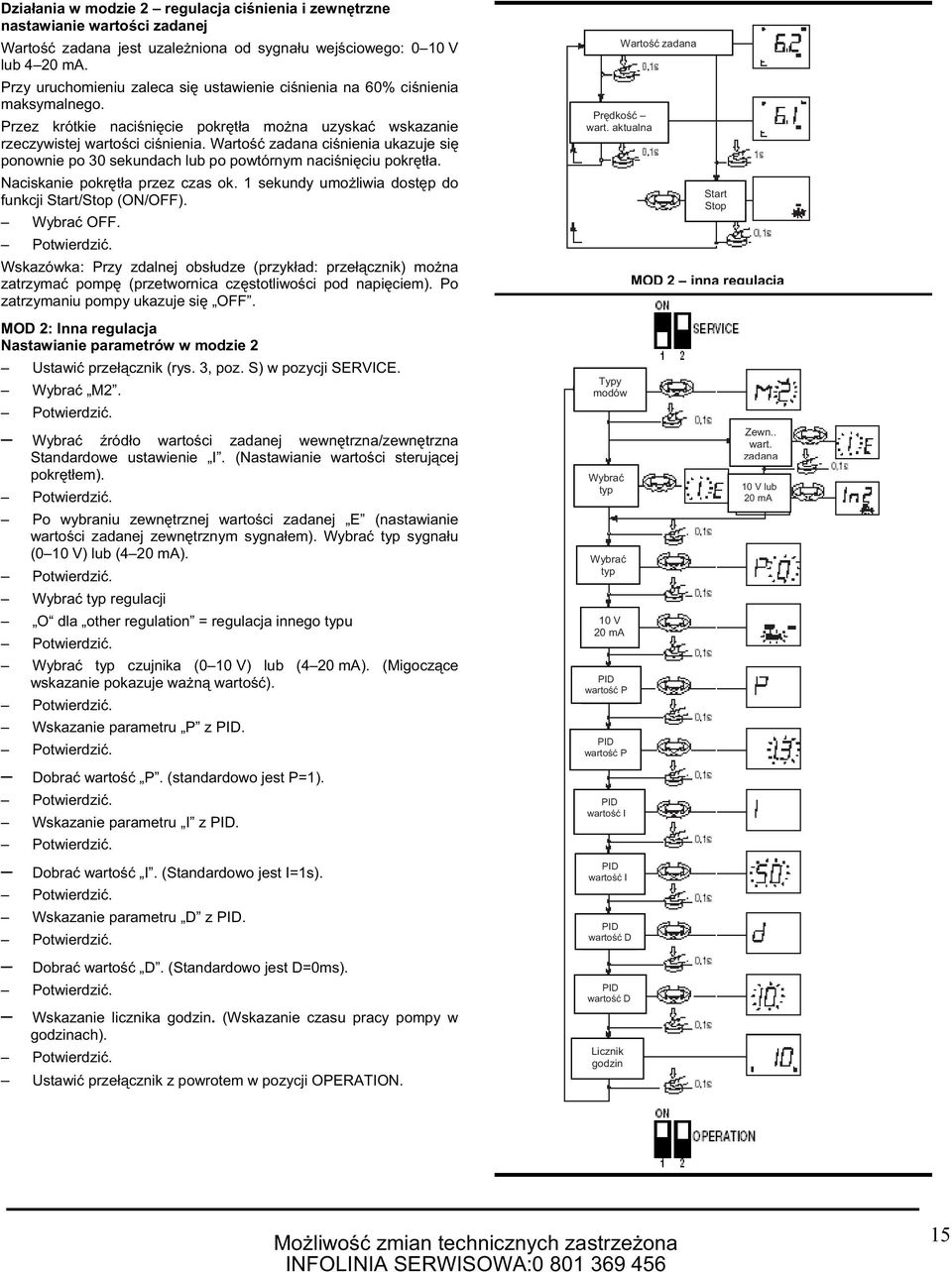

15 Dzia ania w modzie 2 regulacja ci nienia i zewn trzne nastawianie warto ci zadanej Warto zadana jest uzale niona od sygna u wej ciowego: 0 0 V lub 4 20 ma. Przy uruchomieniu zaleca si ustawienie ci nienia na 60% ci nienia maksymalnego. Przez krótkie naci ni cie pokr t a mo na uzyska wskazanie rzeczywistej warto ci ci nienia. Warto zadana ci nienia ukazuje si ponownie po 30 sekundach lub po powtórnym naci ni ciu pokr t a. Naciskanie pokr t a przez czas ok. sekundy umo liwia dost p do funkcji Start/Stop (ON/OFF). Wybra OFF. Wskazówka: Przy zdalnej obs udze (przyk ad: prze cznik) mo na zatrzyma pomp (przetwornica cz stotliwo ci pod napi ciem). Po zatrzymaniu pompy ukazuje si OFF. Pr dko wart. aktualna Warto zadana Start Stop MOD 2 inna regulacja MOD 2: Inna regulacja Nastawianie parametrów w modzie 2 Ustawi prze cznik (rys. 3, poz. S) w pozycji SERVICE. Wybra M2. Wybra ród o warto ci zadanej wewn trzna/zewn trzna Standardowe ustawienie I. (Nastawianie warto ci steruj cej pokr t em). Po wybraniu zewn trznej warto ci zadanej E (nastawianie warto ci zadanej zewn trznym sygna em). Wybra typ sygna u (0 0 V) lub (4 20 ma). Wybra typ regulacji O dla other regulation = regulacja innego typu Wybra typ czujnika (0 0 V) lub (4 20 ma). (Migocz ce wskazanie pokazuje wa n warto ). Wskazanie parametru P z PID. Dobra warto P. (standardowo jest P=). Wskazanie parametru I z PID. Dobra warto I. (Standardowo jest I=s). Wskazanie parametru D z PID. Dobra warto D. (Standardowo jest D=0ms). Wskazanie licznika godzin. (Wskazanie czasu pracy pompy w godzinach). Ustawi prze cznik z powrotem w pozycji OPERATION. Typy modów Wybra typ Wybra typ 0 V 20 ma PID warto P PID warto P PID warto I PID warto I PID warto D PID warto D Licznik godzin Zewn.. wart. zadana 0 V lub 20 ma 5

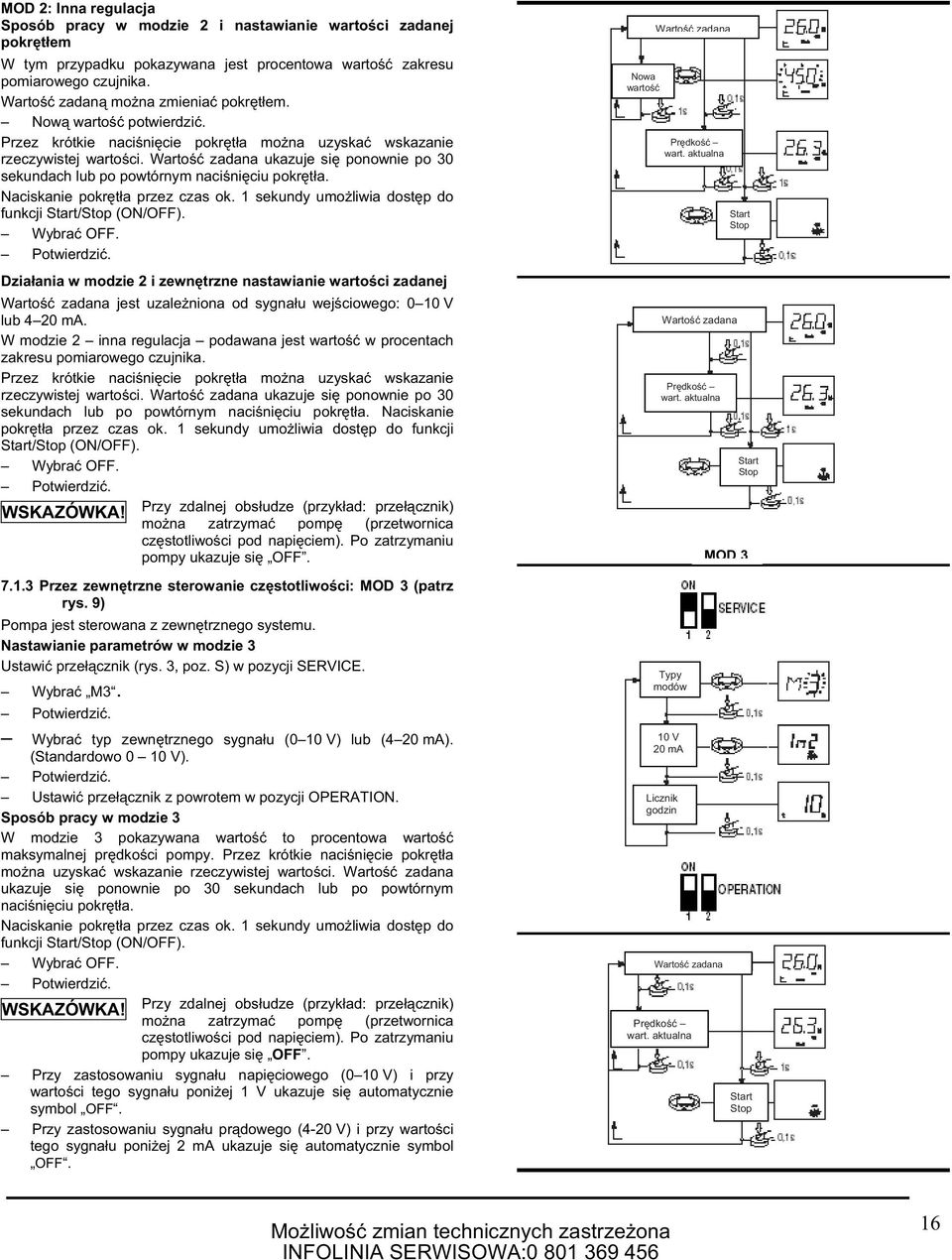

16 MOD 2: Inna regulacja Sposób pracy w modzie 2 i nastawianie warto ci zadanej pokr t em W tym przypadku pokazywana jest procentowa warto zakresu pomiarowego czujnika. Warto zadan mo na zmienia pokr t em. Now warto potwierdzi. Przez krótkie naci ni cie pokr t a mo na uzyska wskazanie rzeczywistej warto ci. Warto zadana ukazuje si ponownie po 30 sekundach lub po powtórnym naci ni ciu pokr t a. Naciskanie pokr t a przez czas ok. sekundy umo liwia dost p do funkcji Start/Stop (ON/OFF). Wybra OFF. Dzia ania w modzie 2 i zewn trzne nastawianie warto ci zadanej Warto zadana jest uzale niona od sygna u wej ciowego: 0 0 V lub 4 20 ma. W modzie 2 inna regulacja podawana jest warto w procentach zakresu pomiarowego czujnika. Przez krótkie naci ni cie pokr t a mo na uzyska wskazanie rzeczywistej warto ci. Warto zadana ukazuje si ponownie po 30 sekundach lub po powtórnym naci ni ciu pokr t a. Naciskanie pokr t a przez czas ok. sekundy umo liwia dost p do funkcji Start/Stop (ON/OFF). Wybra OFF. WSKAZÓWKA! Przy zdalnej obs udze (przyk ad: prze cznik) mo na zatrzyma pomp (przetwornica cz stotliwo ci pod napi ciem). Po zatrzymaniu pompy ukazuje si OFF Przez zewn trzne sterowanie cz stotliwo ci: MOD 3 (patrz rys. 9) Pompa jest sterowana z zewn trznego systemu. Nastawianie parametrów w modzie 3 Ustawi prze cznik (rys. 3, poz. S) w pozycji SERVICE. Wybra M3. Wybra typ zewn trznego sygna u (0 0 V) lub (4 20 ma). (Standardowo 0 0 V). Ustawi prze cznik z powrotem w pozycji OPERATION. Sposób pracy w modzie 3 W modzie 3 pokazywana warto to procentowa warto maksymalnej pr dko ci pompy. Przez krótkie naci ni cie pokr t a mo na uzyska wskazanie rzeczywistej warto ci. Warto zadana ukazuje si ponownie po 30 sekundach lub po powtórnym naci ni ciu pokr t a. Naciskanie pokr t a przez czas ok. sekundy umo liwia dost p do funkcji Start/Stop (ON/OFF). Wybra OFF. WSKAZÓWKA! Przy zdalnej obs udze (przyk ad: prze cznik) mo na zatrzyma pomp (przetwornica cz stotliwo ci pod napi ciem). Po zatrzymaniu pompy ukazuje si OFF. Przy zastosowaniu sygna u napi ciowego (0 0 V) i przy warto ci tego sygna u poni ej V ukazuje si automatycznie symbol OFF. Przy zastosowaniu sygna u pr dowego (4-20 V) i przy warto ci tego sygna u poni ej 2 ma ukazuje si automatycznie symbol OFF. Nowa warto Warto zadana Pr dko wart. aktualna Warto zadana Pr dko wart. aktualna Typy modów 0 V 20 ma Licznik godzin Warto zadana Pr dko wart. aktualna Start Stop MOD 3 Start Stop Start Stop 6

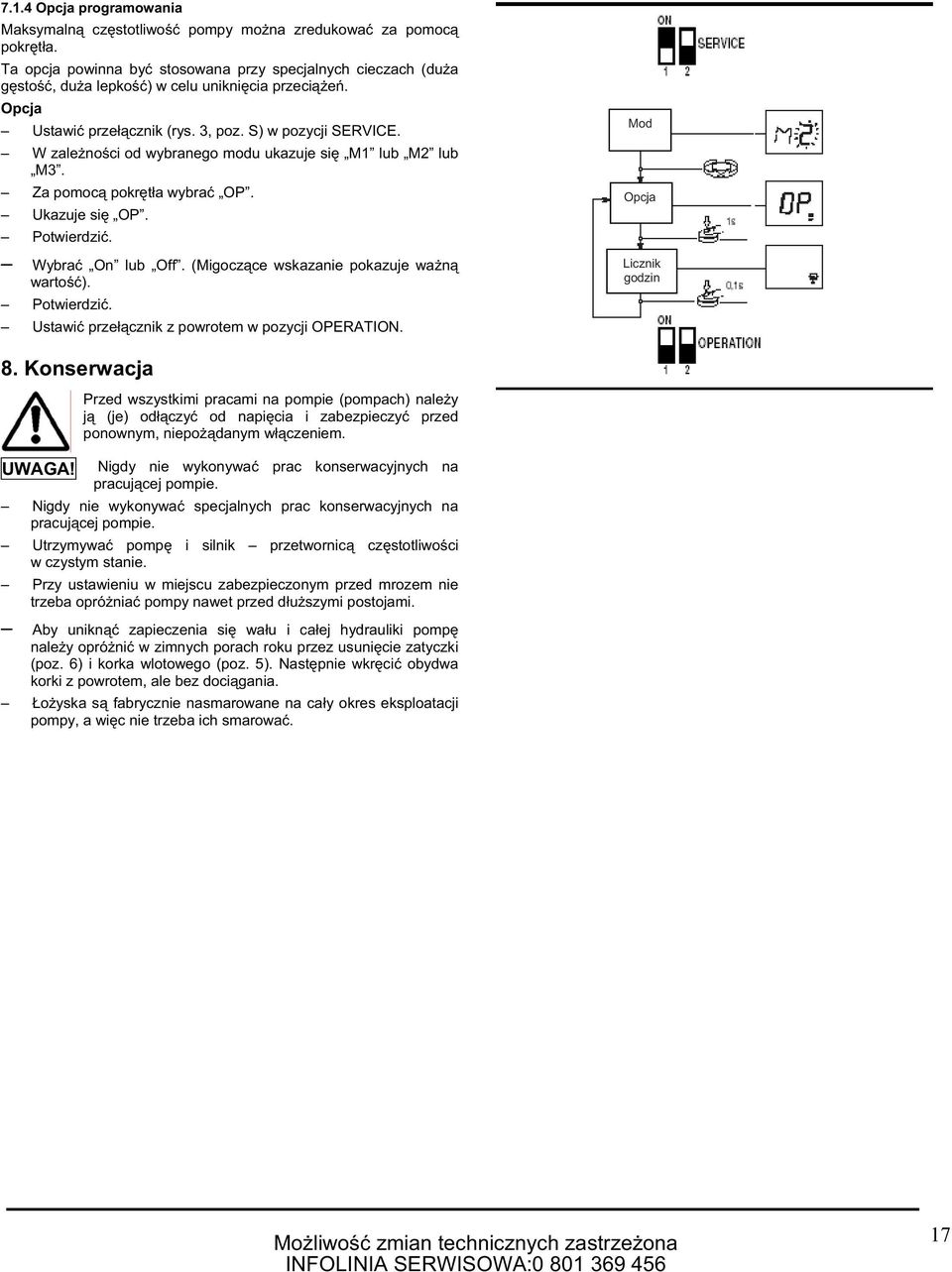

17 7..4 Opcja programowania Maksymaln cz stotliwo pompy mo na zredukowa za pomoc pokr t a. Ta opcja powinna by stosowana przy specjalnych cieczach (du a g sto, du a lepko ) w celu unikni cia przeci e. Opcja Ustawi prze cznik (rys. 3, poz. S) w pozycji SERVICE. W zale no ci od wybranego modu ukazuje si M lub M2 lub M3. Za pomoc pokr t a wybra OP. Ukazuje si OP. Wybra On lub Off. (Migocz ce wskazanie pokazuje wa n warto ). Ustawi prze cznik z powrotem w pozycji OPERATION. Mod Opcja Licznik godzin 8. Konserwacja Przed wszystkimi pracami na pompie (pompach) nale y j (je) od czy od napi cia i zabezpieczy przed ponownym, niepo danym w czeniem. UWAGA! Nigdy nie wykonywa prac konserwacyjnych na pracuj cej pompie. Nigdy nie wykonywa specjalnych prac konserwacyjnych na pracuj cej pompie. Utrzymywa pomp i silnik przetwornic cz stotliwo ci w czystym stanie. Przy ustawieniu w miejscu zabezpieczonym przed mrozem nie trzeba opró nia pompy nawet przed d u szymi postojami. Aby unikn zapieczenia si wa u i ca ej hydrauliki pomp nale y opró ni w zimnych porach roku przez usuni cie zatyczki (poz. 6) i korka wlotowego (poz. 5). Nast pnie wkr ci obydwa korki z powrotem, ale bez doci gania. o yska s fabrycznie nasmarowane na ca y okres eksploatacji pompy, a wi c nie trzeba ich smarowa. 7

18 9. Awarie rozpoznawanie i naprawa Przed wszystkimi pracami na pompie (pompach) nale y j (je) od czy od napi cia i zabezpieczy przed ponownym, niepo danym w czeniem. Nigdy nie wykonywa prac konserwacyjnych na pracuj cej pompie. Przy wszystkich przedstawionych ni ej awariach wyst puj nast puj ce objawy: Przeka nik SBM prze cza si w stan nieaktywny. Aktywacja przeka nika SSM (sygnalizacja awarii), je eli liczba awarii tego samego typu w ci gu 24 godzin osi gnie maksymaln warto. Za wiecenie si czerwonego LED-a i wskazanie kodu awarii. OZNA- CZENIE KOD AWARII DZIA ANIE PRZETWORNICY CZ STOTLIWO CI Czas reakcji przed stopem przetwornicy cz stotliwo ci Czas opó nienia nowego startu Maks. liczba awarii w 24 h Stan przeka ników SBM SSM E00 min min 6 nieakt. aktywny E0 min min 6 nieakt. aktywny E04 5s 5s 2 E05 5s 5s 2 E06 5s 5s 2 E0 3s brak nowego startu 6 nieakt. aktywny 6 nieakt. aktywny 6 nieakt. aktywny nieakt. aktywny AWARIE/ MO LIWE PRZYCZYNY Pompa w biegu ja owym lub pracuje na sucho Pompa jest przeci ona, uszkodzona lub zatkana obcym cia em Za du a g sto i/lub lepko przet aczanej cieczy Za ma e napi cie zasilania przetwornicy cz stotliwo ci Za du e napi cie zasilania przetwornicy cz stotliwo ci Brak fazy Pompa jest zablokowana RODKI ZARADCZE Na nowo nape ni pomp (patrz rozdzia 6-3). Sprawdzi szczelno zaworu stopowego. Zdemontowa pomp, wymieni uszkodzone cz ci lub oczy ci. Sprawdzi napi cie na zaciskach pod czeniowych przetwornicy cz stotliwo ci. min. 380 V 6% Sprawdzi napi cie na zaciskach pod czeniowych przetwornicy cz stotliwo ci. maks. 440 V +6% Sprawdzi zasilanie. Zdemontowa pomp, oczy ci i wymieni uszkodzone cz ci. Ewentualnie mechaniczne uszkodzenie silnika (uszkodzenie o ysk). E20 3s 5 min 2 E23 natychmiast 5 min 2 E26 natychmiast 5 min 2 E30 E3 3s 5 min 2 E36,5s brak nowego startu E42 5s brak nowego startu 6 nieakt. aktywny 6 nieakt. aktywny 6 nieakt. aktywny 6 nieakt. aktywny nieakt. aktywny nieakt. aktywny Wysoka temperatura silnika Temperatura otoczenia silnika wy sza od +50 C Zwarcie w przetwornicy cz stotliwo ci lub w silniku Czujnik temperatury silnika jest uszkodzony lub jego pod czenie ma z y styk Wysoka temperatura przetwornicy cz stotliwo ci Temperatura otoczenia silnika wy sza od +50 C Wewn trzna awaria przetwornicy cz stotliwo ci Kabel czujnika (4-20 ma) jest przerwany (Mod 2) Stan przeka nika, gdy liczba awarii > dopuszczalnej liczby awarii. 2 Je eli awaria jest usuni ta. Oczy ci radiatory silnika. Silnik jest skonstruowany dla temperatury otoczenia maksymalnie +50 C. Zdemontowa silnik-przetwornic cz stotliwo ci pompy, sprawdzi lub wymieni Zdemontowa silnik-przetwornic cz stotliwo ci pompy, sprawdzi lub wymieni Oczy ci radiatory z ty u i z do u przetwornicy cz stotliwo ci oraz pokryw wentylatora Silnik jest skonstruowany dla temperatury otoczenia maksymalnie +50 C Wezwa serwis Sprawdzi prawid owo zasilania i pod czenia czujnika. Przypadek- Liczba awarii pompy osi gn a maksymaln dopuszczaln warto (od do 6, w zale no ci od stopnia wa no ci) awarii tego samego typu w ci gu 24 godzin (bie cych). W tym przypadku przeka nik SSM jest aktywny i przeka nik SBM nie jest aktywny. Pomp mo na uruchomi ponownie przez naci ni cie pokr t a lub przez chwilowe przerwanie zasilania elektrycznego. 2. Przypadek - Liczba awarii pompy nie osi gn a maksymalnej dopuszczalnej warto ci. W tym przypadku przeka niki SSM i SBM s w stanie nieaktywnym. Pomp mo na uruchomi ponownie tylko przez chwilowe przerwanie zasilania elektrycznego. W obydwu przypadkach nale y przedtem usun przyczyn awarii. Przed wszystkimi pracami na pompie nale y przedtem wy czy jej zasilanie elektryczne. Przy powa nych awariach nale y wezwa s u b serwisow. 8

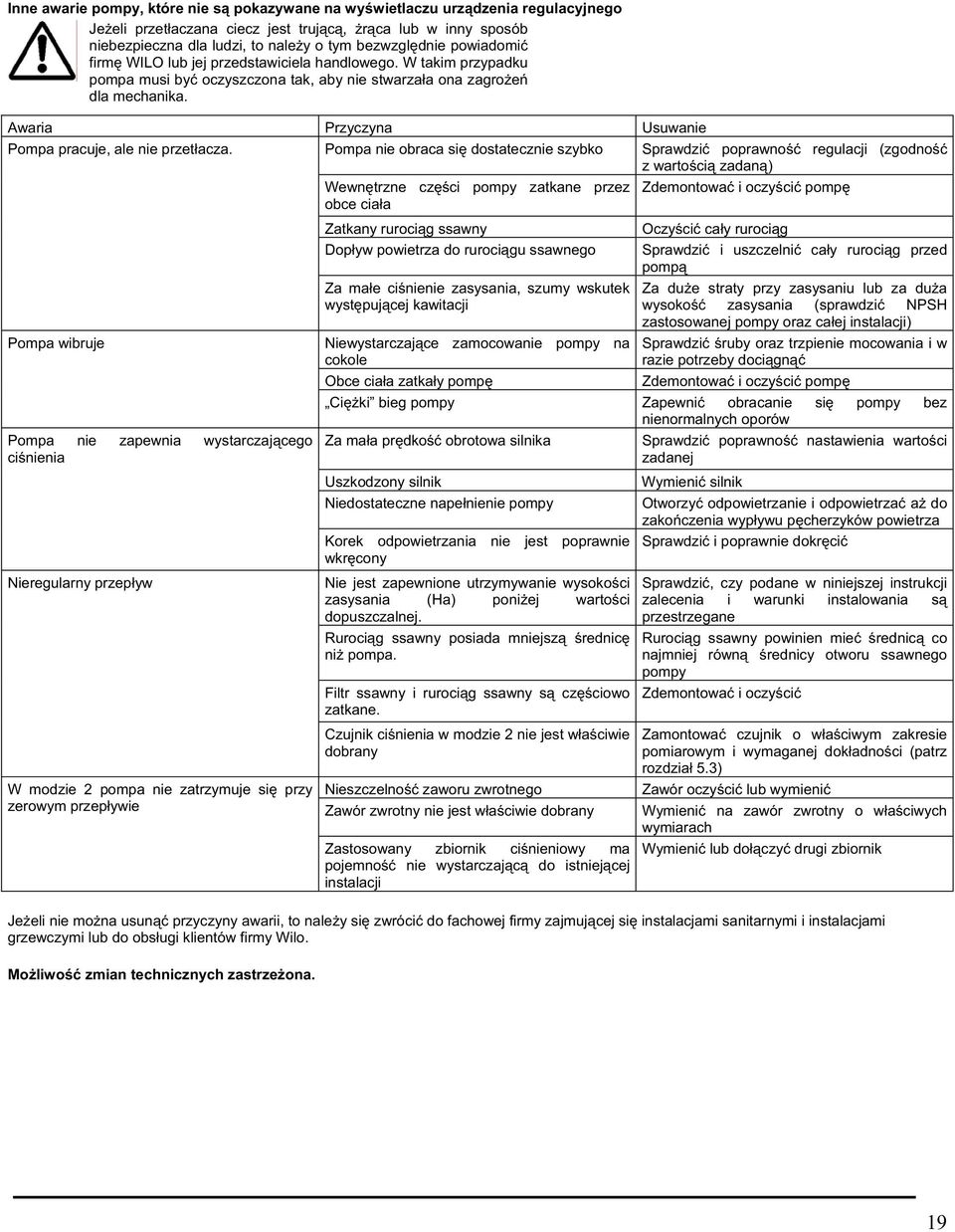

19 Inne awarie pompy, które nie s pokazywane na wy wietlaczu urz dzenia regulacyjnego Je eli przet aczana ciecz jest truj c, r ca lub w inny sposób niebezpieczna dla ludzi, to nale y o tym bezwzgl dnie powiadomi firm WILO lub jej przedstawiciela handlowego. W takim przypadku pompa musi by oczyszczona tak, aby nie stwarza a ona zagro e dla mechanika. Awaria Przyczyna Usuwanie Pompa pracuje, ale nie przet acza. Pompa nie obraca si dostatecznie szybko Sprawdzi poprawno regulacji (zgodno z warto ci zadan ) Wewn trzne cz ci pompy zatkane przez Zdemontowa i oczy ci pomp obce cia a Pompa wibruje Pompa nie zapewnia wystarczaj cego ci nienia Nieregularny przep yw W modzie 2 pompa nie zatrzymuje si przy zerowym przep ywie Zatkany ruroci g ssawny Dop yw powietrza do ruroci gu ssawnego Za ma e ci nienie zasysania, szumy wskutek wyst puj cej kawitacji Niewystarczaj ce zamocowanie pompy na cokole Obce cia a zatka y pomp Oczy ci ca y ruroci g Sprawdzi i uszczelni ca y ruroci g przed pomp Za du e straty przy zasysaniu lub za du a wysoko zasysania (sprawdzi NPSH zastosowanej pompy oraz ca ej instalacji) Sprawdzi ruby oraz trzpienie mocowania i w razie potrzeby doci gn Zdemontowa i oczy ci pomp Ci ki bieg pompy Zapewni obracanie si pompy bez nienormalnych oporów Za ma a pr dko obrotowa silnika Sprawdzi poprawno nastawienia warto ci zadanej Uszkodzony silnik Wymieni silnik Niedostateczne nape nienie pompy Otworzy odpowietrzanie i odpowietrza a do zako czenia wyp ywu p cherzyków powietrza Korek odpowietrzania nie jest poprawnie Sprawdzi i poprawnie dokr ci wkr cony Nie jest zapewnione utrzymywanie wysoko ci zasysania (Ha) poni ej warto ci dopuszczalnej. Ruroci g ssawny posiada mniejsz rednic ni pompa. Filtr ssawny i ruroci g ssawny s cz ciowo zatkane. Czujnik ci nienia w modzie 2 nie jest w a ciwie dobrany Nieszczelno zaworu zwrotnego Zawór zwrotny nie jest w a ciwie dobrany Zastosowany zbiornik ci nieniowy ma pojemno nie wystarczaj c do istniej cej instalacji Sprawdzi, czy podane w niniejszej instrukcji zalecenia i warunki instalowania s przestrzegane Ruroci g ssawny powinien mie rednic co najmniej równ rednicy otworu ssawnego pompy Zdemontowa i oczy ci Zamontowa czujnik o w a ciwym zakresie pomiarowym i wymaganej dok adno ci (patrz rozdzia 5.3) Zawór oczy ci lub wymieni Wymieni na zawór zwrotny o w a ciwych wymiarach Wymieni lub do czy drugi zbiornik Je eli nie mo na usun przyczyny awarii, to nale y si zwróci do fachowej firmy zajmuj cej si instalacjami sanitarnymi i instalacjami grzewczymi lub do obs ugi klientów firmy Wilo. Mo liwo zmian technicznych zastrze ona. 9
