1 Terminal Pasażerski Wykaz usterek wykonywanych w toku przeglądu. ZAKRES KONTROLI Kontrola okresowa obejmuje : - skwitowanie wykonania zaleceń poprzedniego protokołu - sprawdzenie stanu technicznego elementów budynku a) narażonych na szkodliwe wpływy atmosferyczne b) narażonych na niszczące działanie czynników występujących podczas użytkowania obiektu. INFORMACJE OGÓLNE O BUDYNKU Zestawienie danych charakteryzujących obiekt 1. Powierzchnia zabudowy L.p Obiekt/funkcja Powierzchnia m 2 Ilość kondygn. Wysokość m 1. Terminal pasażerski nr ,38 4 hala -14,7 wieża -22,0 2. Fosa techniczna 674, Powierzchnia netto L.p. Kondygnacja Funkcja Powierzch. m 2 1. Piwnica - poziom -5,00 Sortownia bagażu, pom. techn., pom ,59 socjal., garaż dla służb, zbior. wody pożar. 2. Parter - poziom +/- 0,00 Odprawy pasażerskie (odloty, przyloty), 8 167,53 odprawy załóg, odprawy VIP, boksy handlowe i usługowe 3. Antresola poziom + 3,30 Biura i pomieszczenia socjalne firm 741,40 handlingowych i przewoźników 4. Piętro poziom +5,70 Gastronomia, handel, usługi. pom ,87 skupienia, biura służb PL i dyrekcji terminala, ambulatorium 5. Kondygn. tech. - poziom +10,40 Centrale klimatyzacyjno-wentylacyjne 1 173,62

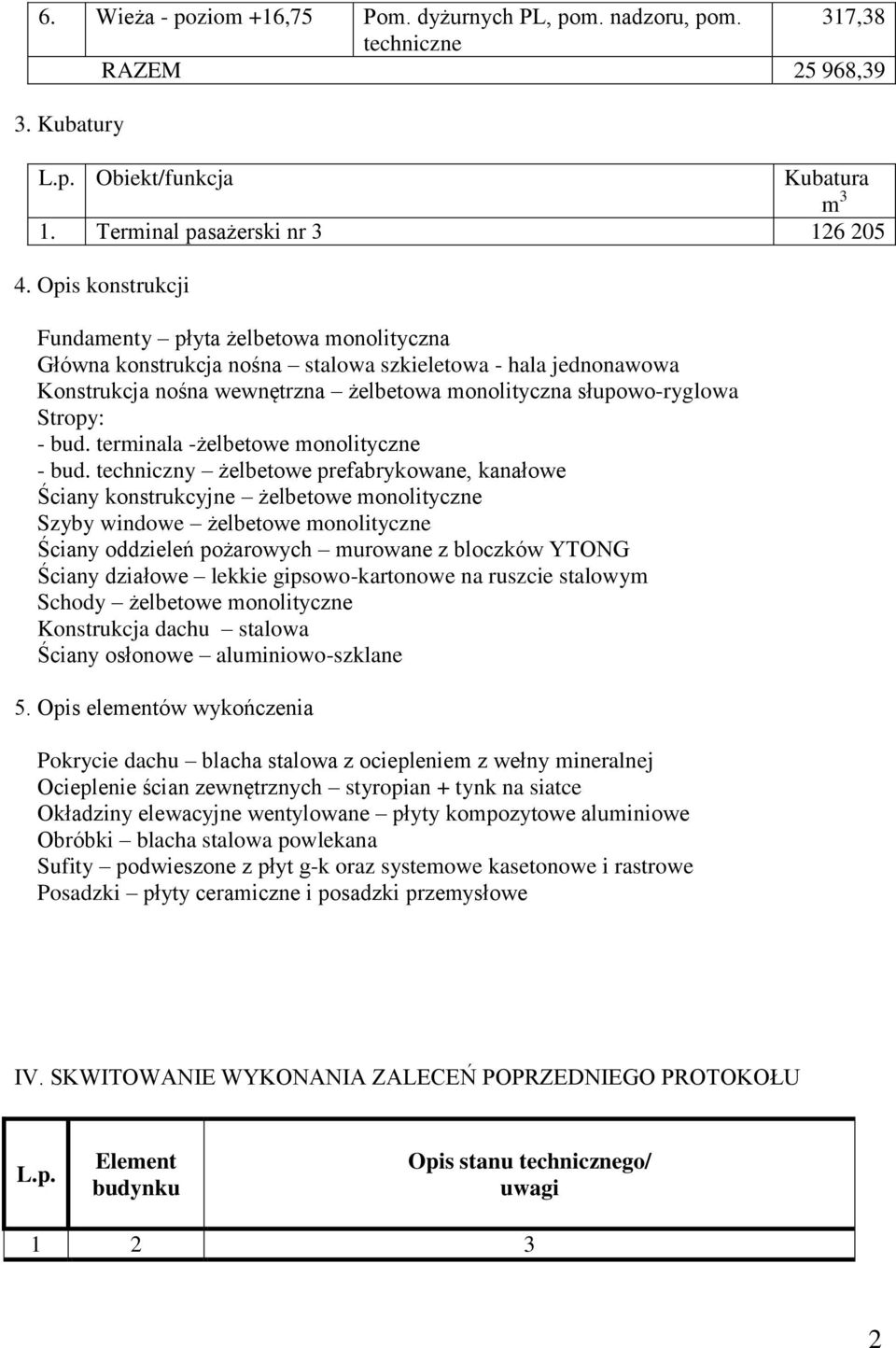

2 6. Wieża - poziom +16,75 Pom. dyżurnych PL, pom. nadzoru, pom. 317,38 techniczne RAZEM ,39 3. Kubatury L.p. Obiekt/funkcja Kubatura m 3 1. Terminal pasażerski nr Opis konstrukcji Fundamenty płyta żelbetowa monolityczna Główna konstrukcja nośna stalowa szkieletowa - hala jednonawowa Konstrukcja nośna wewnętrzna żelbetowa monolityczna słupowo-ryglowa Stropy: - bud. terminala -żelbetowe monolityczne - bud. techniczny żelbetowe prefabrykowane, kanałowe Ściany konstrukcyjne żelbetowe monolityczne Szyby windowe żelbetowe monolityczne Ściany oddzieleń pożarowych murowane z bloczków YTONG Ściany działowe lekkie gipsowo-kartonowe na ruszcie stalowym Schody żelbetowe monolityczne Konstrukcja dachu stalowa Ściany osłonowe aluminiowo-szklane 5. Opis elementów wykończenia Pokrycie dachu blacha stalowa z ociepleniem z wełny mineralnej Ocieplenie ścian zewnętrznych styropian + tynk na siatce Okładziny elewacyjne wentylowane płyty kompozytowe aluminiowe Obróbki blacha stalowa powlekana Sufity podwieszone z płyt g-k oraz systemowe kasetonowe i rastrowe Posadzki płyty ceramiczne i posadzki przemysłowe IV. SKWITOWANIE WYKONANIA ZALECEŃ POPRZEDNIEGO PROTOKOŁU L.p. Element budynku Opis stanu technicznego/ uwagi

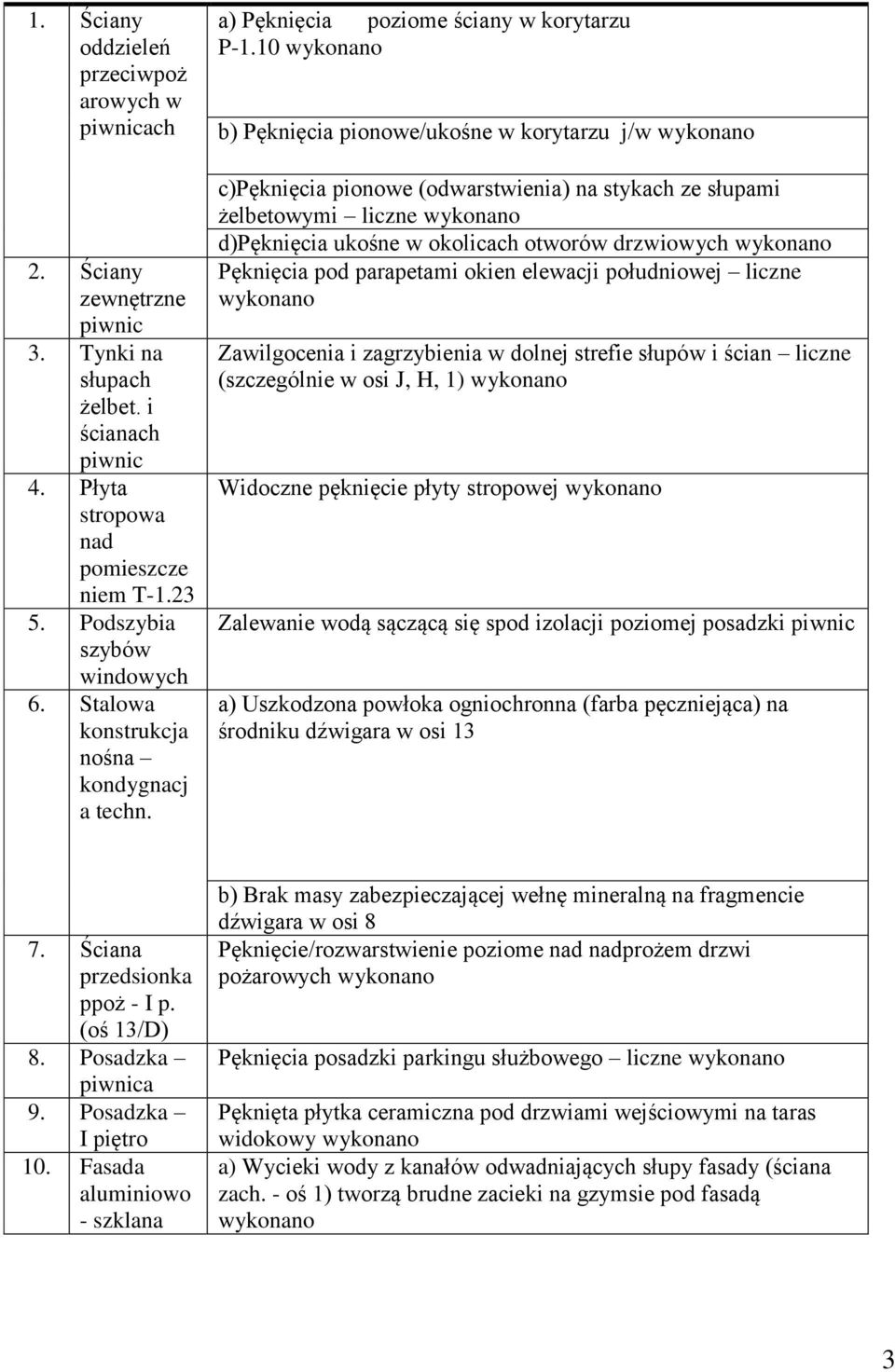

3 1. Ściany oddzieleń przeciwpoż arowych w piwnicach 2. Ściany zewnętrzne piwnic 3. Tynki na słupach żelbet. i ścianach piwnic 4. Płyta stropowa nad pomieszcze niem T Podszybia szybów windowych 6. Stalowa konstrukcja nośna kondygnacj a techn. a) Pęknięcia poziome ściany w korytarzu P-1.10 b) Pęknięcia pionowe/ukośne w korytarzu j/w c)pęknięcia pionowe (odwarstwienia) na stykach ze słupami żelbetowymi liczne d)pęknięcia ukośne w okolicach otworów drzwiowych Pęknięcia pod parapetami okien elewacji południowej liczne Zawilgocenia i zagrzybienia w dolnej strefie słupów i ścian liczne (szczególnie w osi J, H, 1) Widoczne pęknięcie płyty stropowej Zalewanie wodą sączącą się spod izolacji poziomej posadzki piwnic a) Uszkodzona powłoka ogniochronna (farba pęczniejąca) na środniku dźwigara w osi Ściana przedsionka ppoż - I p. (oś 13/D) 8. Posadzka piwnica 9. Posadzka I piętro 10. Fasada aluminiowo - szklana b) Brak masy zabezpieczającej wełnę mineralną na fragmencie dźwigara w osi 8 Pęknięcie/rozwarstwienie poziome nad nadprożem drzwi pożarowych Pęknięcia posadzki parkingu służbowego liczne Pęknięta płytka ceramiczna pod drzwiami wejściowymi na taras widokowy a) Wycieki wody z kanałów odwadniających słupy fasady (ściana zach. - oś 1) tworzą brudne zacieki na gzymsie pod fasadą 3

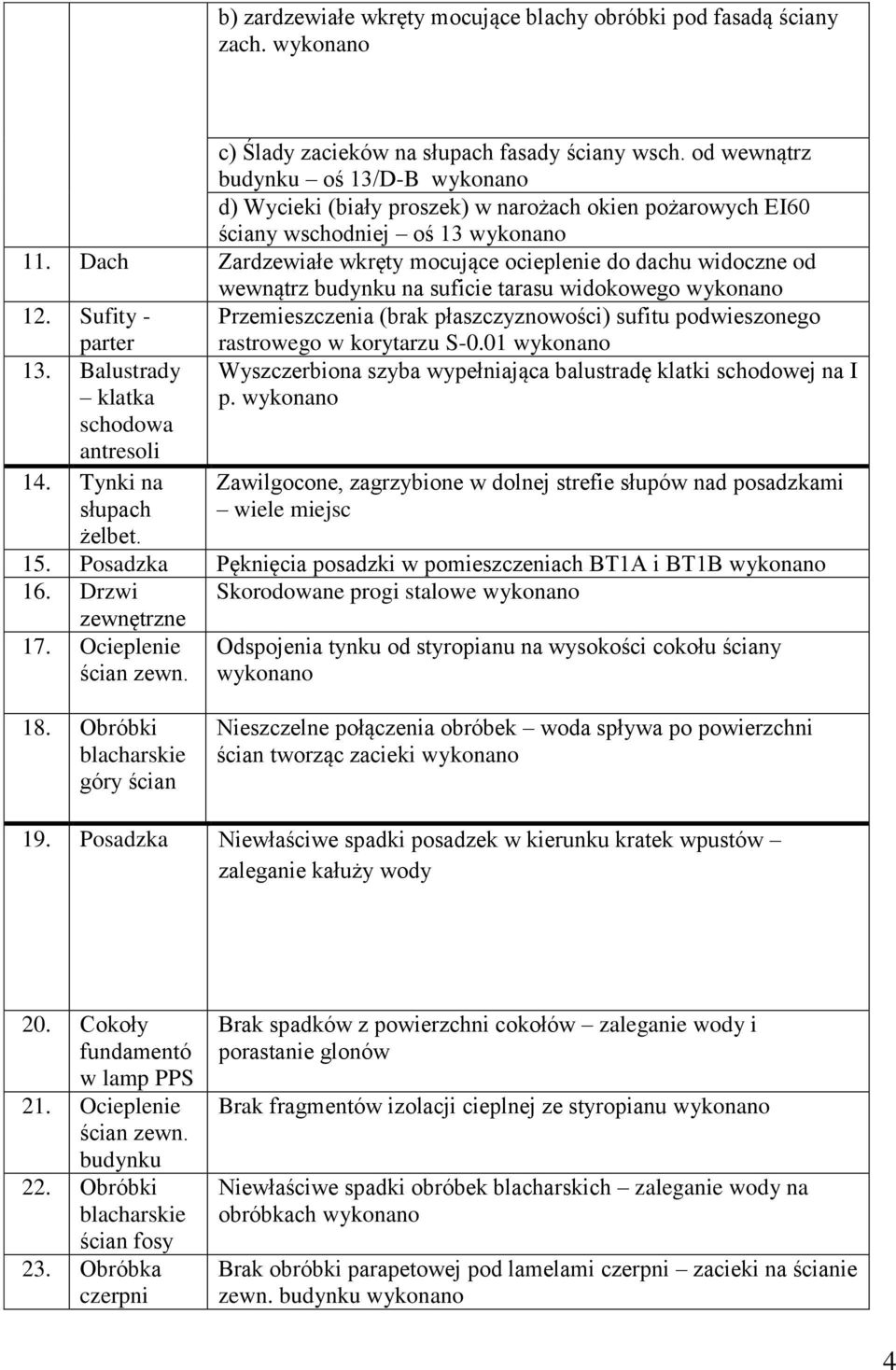

4 b) zardzewiałe wkręty mocujące blachy obróbki pod fasadą ściany zach. c) Ślady zacieków na słupach fasady ściany wsch. od wewnątrz budynku oś 13/D-B d) Wycieki (biały proszek) w narożach okien pożarowych EI60 ściany wschodniej oś Dach Zardzewiałe wkręty mocujące ocieplenie do dachu widoczne od wewnątrz budynku na suficie tarasu widokowego 12. Sufity - Przemieszczenia (brak płaszczyznowości) sufitu podwieszonego parter 13. Balustrady klatka schodowa antresoli 14. Tynki na słupach żelbet. rastrowego w korytarzu S-0.01 Wyszczerbiona szyba wypełniająca balustradę klatki schodowej na I p. Zawilgocone, zagrzybione w dolnej strefie słupów nad posadzkami wiele miejsc 15. Posadzka Pęknięcia posadzki w pomieszczeniach BT1A i BT1B 16. Drzwi Skorodowane progi stalowe zewnętrzne 17. Ocieplenie ścian zewn. Odspojenia tynku od styropianu na wysokości cokołu ściany 18. Obróbki blacharskie góry ścian Nieszczelne połączenia obróbek woda spływa po powierzchni ścian tworząc zacieki 19. Posadzka Niewłaściwe spadki posadzek w kierunku kratek wpustów zaleganie kałuży wody 20. Cokoły fundamentó w lamp PPS 21. Ocieplenie ścian zewn. budynku 22. Obróbki blacharskie ścian fosy 23. Obróbka czerpni Brak spadków z powierzchni cokołów zaleganie wody i porastanie glonów Brak fragmentów izolacji cieplnej ze styropianu Niewłaściwe spadki obróbek blacharskich zaleganie wody na obróbkach Brak obróbki parapetowej pod lamelami czerpni zacieki na ścianie zewn. budynku 4

5 24. Rury spustowe od strony fosy Zamarzanie wody i korki lodowe wewnątrz rur spustowych 25. Rurki odwodnień terenu 26. Drzwi aluminiowe 27. Chodnik przy ścianie wschodniej (oś 13) Trawnik przy ścianie j.w. Zbyt krótkie powodują zachlapanie ścian zewn. budynku Nie zdjęta folia z powierzchni drzwi Wypłukiwanie podsypki piaskowej na styku chodnika z budynkiem Brak osłony/ zabezpieczenia styropianowego ocieplenia fundamentów 5
