PROJEKT PRZEBUDOWY I REMONTU DACHU NAD PAWILONEM ORANGUTANÓW

Transkrypt

1 PROJEKT PRZEBUDOWY I REMONTU DACHU NAD PAWILONEM ORANGUTANÓW ZLECENIODAWCA: Miejski Ogród Zoologiczny Wybrzeża w Gdańsku-Oliwie OBIEKT: Pawilon ekspozycyjny orangutanów ADRES: ul. Karwieńska 3, Gdańsk-Oliwa Oświadczam, że niniejsza dokumentacja techniczna została opracowana w sposób zgodny z ustawą Prawo Budowlane, obowiązującymi przepisami oraz zgodnie ze sztuką budowlaną i zasadami aktualnej wiedzy technicznej, skoordynowana międzybranżowo i jest kompletna z punktu widzenia celu, któremu ma służyć. Projekt nr 1/2011/p sporządził: inż. Bogusław Kulesza upr. bud. 2766/Gd/87 Firma Inżynierska Kolbek Bogusław Kulesza Gdańsk, ul. Dokerów 16 b.kulesza@pfserwis.pl Gdańsk, kwiecień

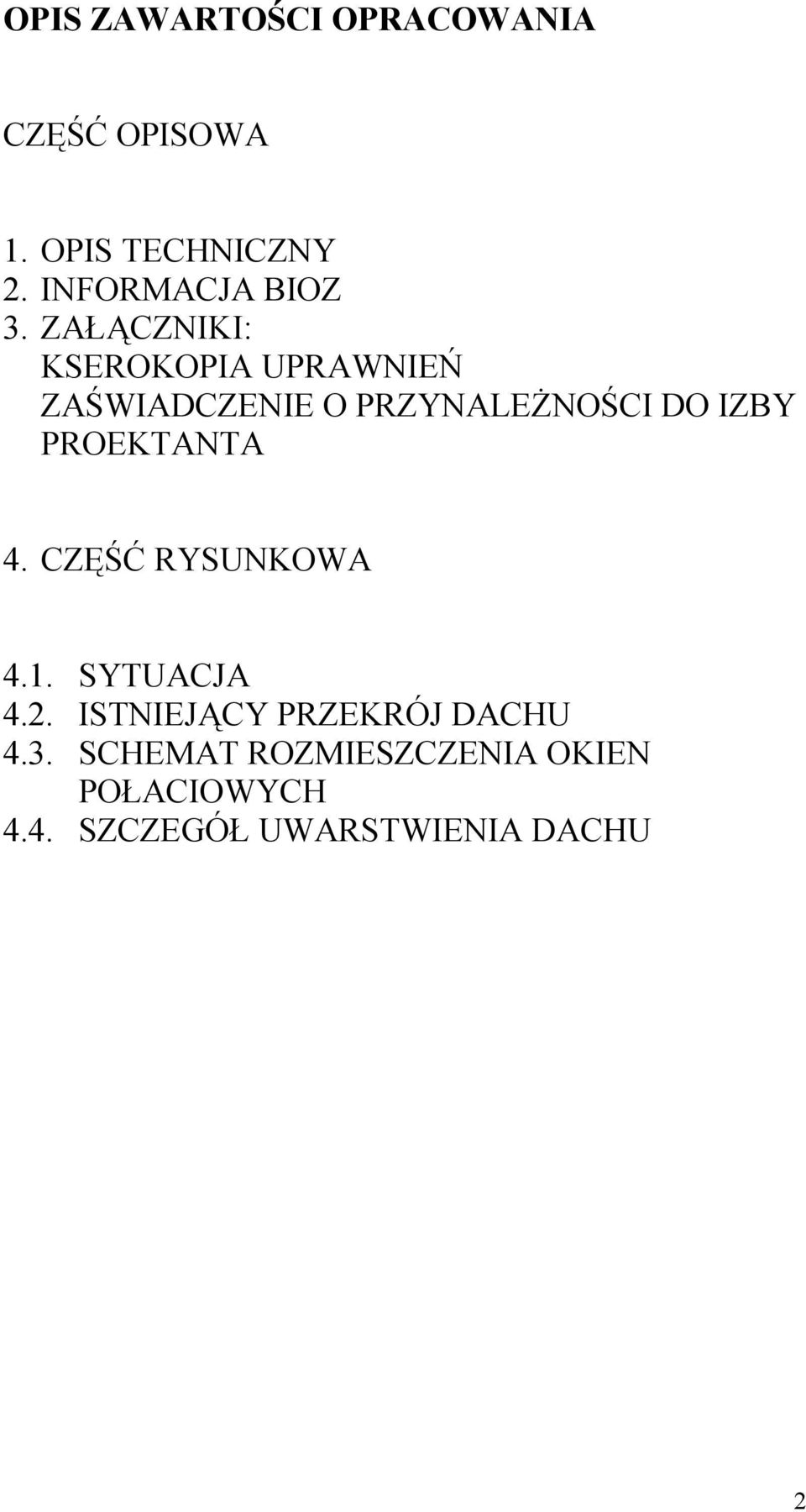

2 OPIS ZAWARTOŚCI OPRACOWANIA CZĘŚĆ OPISOWA 1. OPIS TECHNICZNY 2. INFORMACJA BIOZ 3. ZAŁĄCZNIKI: KSEROKOPIA UPRAWNIEŃ ZAŚWIADCZENIE O PRZYNALEŻNOŚCI DO IZBY PROEKTANTA 4. CZĘŚĆ RYSUNKOWA 4.1. SYTUACJA 4.2. ISTNIEJĄCY PRZEKRÓJ DACHU 4.3. SCHEMAT ROZMIESZCZENIA OKIEN POŁACIOWYCH 4.4. SZCZEGÓŁ UWARSTWIENIA DACHU 2

3 OPIS TECHNICZNY PRZEBUDOWY I REMONTU DACHU NAD PAWILONEM ORANGUTANÓW Lokalizacja: Miejski Ogród Zoologiczny Wybrzeża w Gdańsku-Oliwie ul. Karwieńska Gdańsk-Oliwa nr ewidencyjny działki 4/1 w jedn. ewid. Gdańsk obręb 5 mapa 3 Obiekt: Pawilon orangutanów oznaczony na planie sytuacyjnym symbolem P-2 cz. P wybudowanym na podstawie projektu mgr inż. arch. Marka Nakoniecznego i pozwolenia na budowę AN-IV /BM z dn Zakres prac budowlanych i przebudowy. Z uwagi na warunki klimatyczne pomieszczeń tj. wysoki stopień wilgotności panujący w pomieszczeniach oraz zwiększoną temperaturę jakiej wymagają przebywające w nich zwierzęta stwierdzono, wysoki stopień degradacji elementów drewnianych poszycia dachu jak jego konstrukcji. W związku z powyższym Inwestor podjął decyzję o pełnej wymianie odtworzeniowej w/w elementów z dodatkową ich impregnacją przeciwwilgociową i grzybobójczą. Ponadto w ramach przebudowy należy w połaci dachowej zamontować dodatkowe okna połaciowe, wykonać instalację wentylacji z wykorzystaniem rekuperatora oraz zamontować osuszacz powietrza. Inwestor oświadczył że na prace związane z przebudową uzyskał zgodę projektanta obiektu. 1. Prace demontażowe i rozbiórkowe Demontaż instalacji odgromowej. Rozbiórka pokrycia z gontów papowych opierzeń i obróbek dekarskich. Rozbiórka rynien i rur spustowych. Demontaż okien połaciowych- okna do ponownego wbudowania. Rozbiórka deskowania, izolacji termicznej-wełna mineralna folii dachowych, podbitki z desek boazeryjnych. Demontaż opraw oświetleniowych i instalacji sterowniczej. Demontaż krokwi i murłat. 2. Prace budowlano-montażowe Dwukrotna impregnacja wszystkich elementów drewnianych preparatem np. Boromax lub analogicznym po przedstawieniu inspektorowi nadzoru kart materiałowych i atestów celem akceptacji zamiennika. Montaż konstrukcji dachu wymiary i przekroje identyczne ze zdemontowanymi. Pokrycie folią paro przepuszczalną Deskowanie połaci dachowej-deski okapowe heblowane dwukrotnie lakierowane w kolorze analogicznie jak na sąsiednim dachu pawilonu. Wykonanie obróbek blacharskich z blachy stalowej powlekanej montaż rynien i rur spustowych. 3

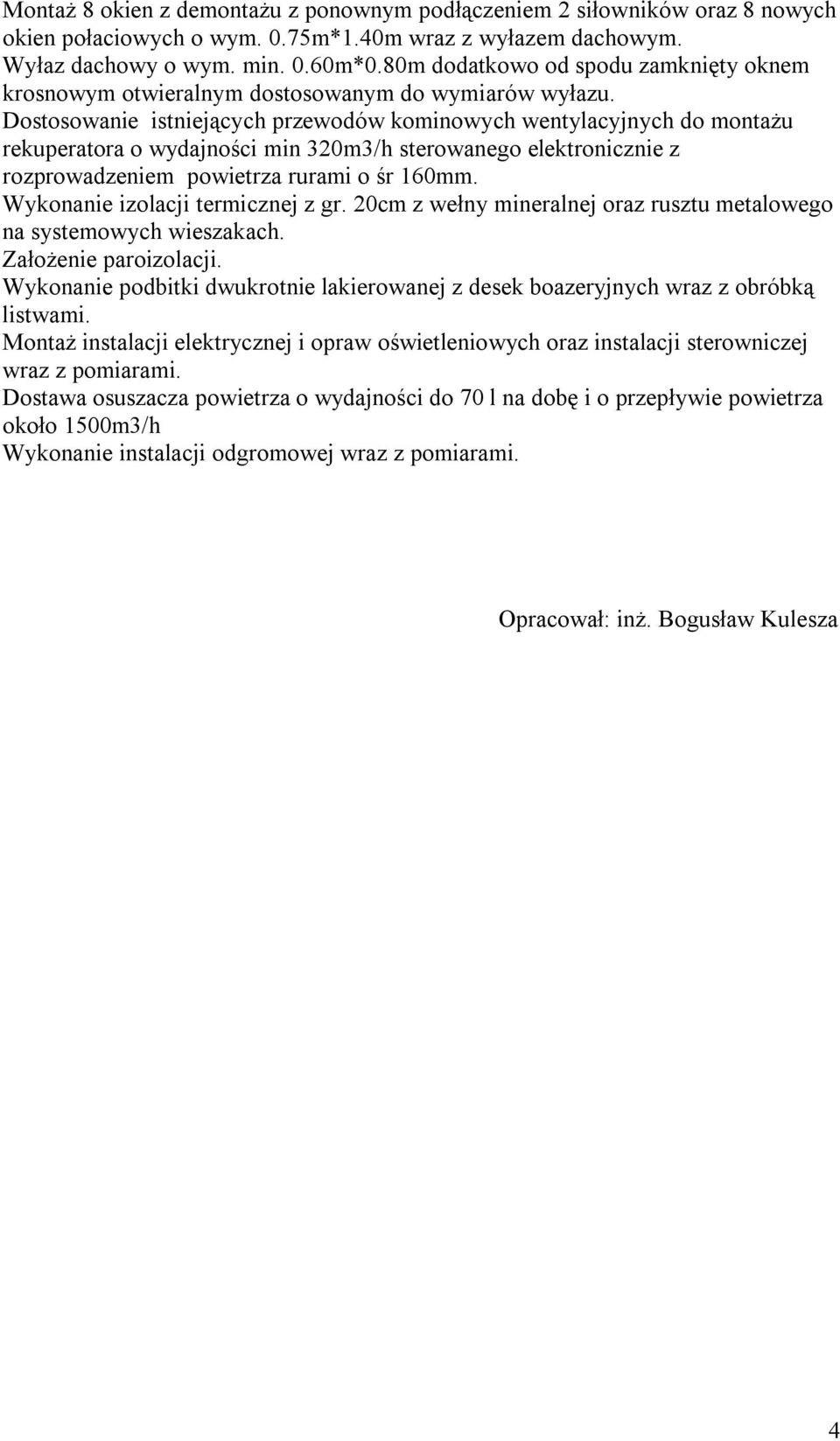

4 Montaż 8 okien z demontażu z ponownym podłączeniem 2 siłowników oraz 8 nowych okien połaciowych o wym. 0.75m*1.40m wraz z wyłazem dachowym. Wyłaz dachowy o wym. min. 0.60m*0.80m dodatkowo od spodu zamknięty oknem krosnowym otwieralnym dostosowanym do wymiarów wyłazu. Dostosowanie istniejących przewodów kominowych wentylacyjnych do montażu rekuperatora o wydajności min 320m3/h sterowanego elektronicznie z rozprowadzeniem powietrza rurami o śr 160mm. Wykonanie izolacji termicznej z gr. 20cm z wełny mineralnej oraz rusztu metalowego na systemowych wieszakach. Założenie paroizolacji. Wykonanie podbitki dwukrotnie lakierowanej z desek boazeryjnych wraz z obróbką listwami. Montaż instalacji elektrycznej i opraw oświetleniowych oraz instalacji sterowniczej wraz z pomiarami. Dostawa osuszacza powietrza o wydajności do 70 l na dobę i o przepływie powietrza około 1500m3/h Wykonanie instalacji odgromowej wraz z pomiarami. Opracował: inż. Bogusław Kulesza 4

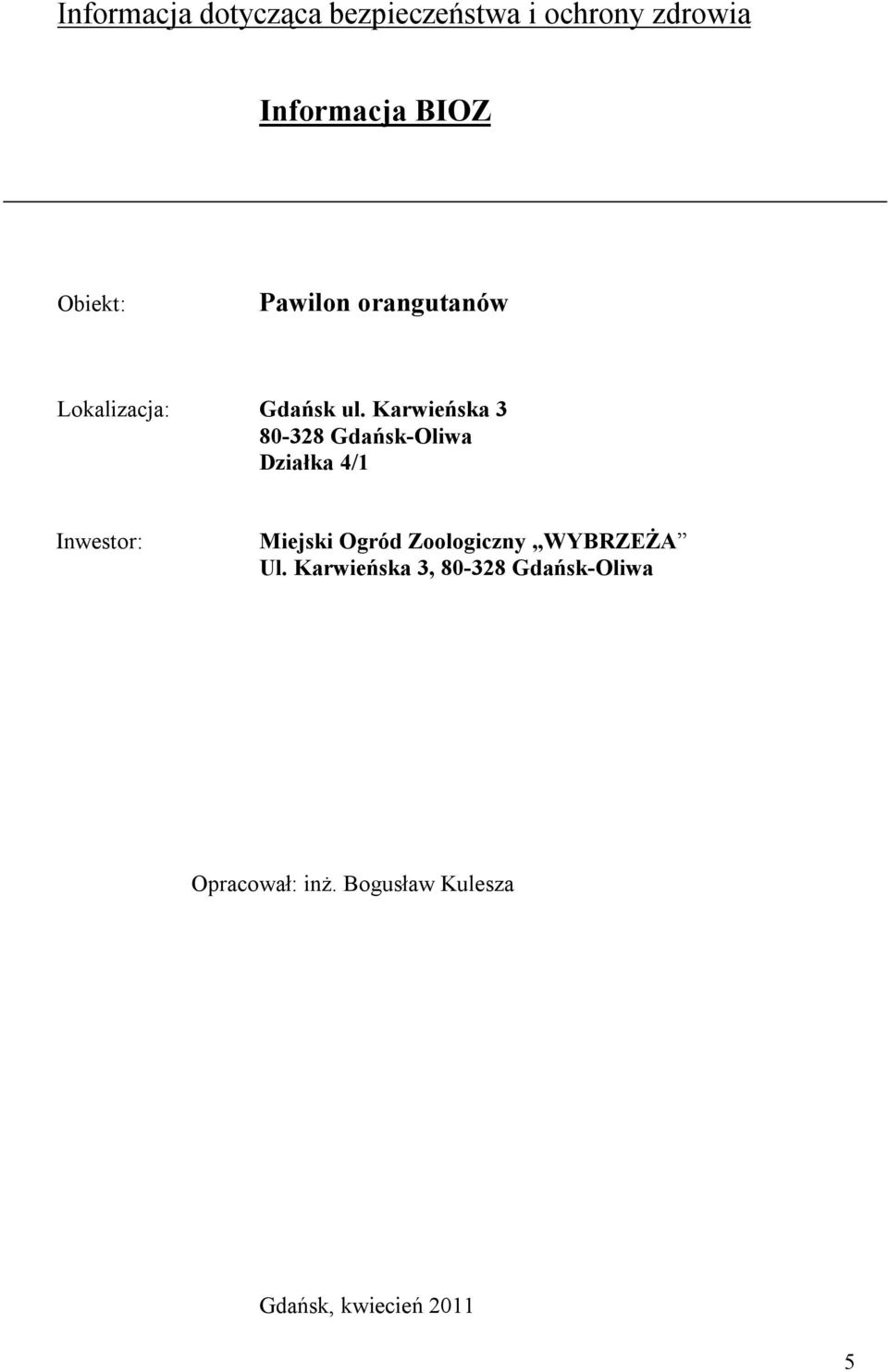

5 Informacja dotycząca bezpieczeństwa i ochrony zdrowia Informacja BIOZ Obiekt: Pawilon orangutanów Lokalizacja: Gdańsk ul. Karwieńska Gdańsk-Oliwa Działka 4/1 Inwestor: Miejski Ogród Zoologiczny WYBRZEŻA Ul. Karwieńska 3, Gdańsk-Oliwa Opracował: inż. Bogusław Kulesza Gdańsk, kwiecień

6 1. Przedmiot i podstawa opracowania Przedmiotem opracowania jest informacja dotycząca bezpieczeństwa i ochrony zdrowia dla potrzeb przebudowy i remontu dachu pawilonu orangutanów Podstawa opracowania : - Projekt przebudowy i remontu dachu z kwietnia RMI z dnia 23 VI 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia, [Dz. U. Nr 120, poz.1126] - Prawo budowlane oraz inne akty prawne, przepisy i normy obowiązujące projektanta. 2. Zakres robót oraz kolejność ich realizacji Zakres robót obejmuje: - roboty przygotowawcze-związane z zabezpieczeniem placu budowy, - roboty rozbiórkowe dachu, - roboty dekarskie pokrycie dachu, montaż okien, obróbki blacharskie, - roboty wykończeniowe wewnętrzne i zewnętrzne, - roboty montażowe rusztowań - roboty instalacyjne -elektryczne - odgromowe - sterownicze 3. Wykaz istniejących obiektów budowlanych Na terenie prowadzonych robót zlokalizowany jest zespół wolier dla małp oraz piesze ciągi komunikacyjne 4. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi; Nie stwierdza się elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. 5. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich występowania 5.1. Roboty budowlane stwarzające szczególnie wysokie niebezpieczeństwo: -ryzyko upadku z wysokości większej niż 5m przy pracach na dachu. - ryzyko styczności z małpami w bezpośredniej bliskości wolier. 5.2.Roboty budowlane nie powodujące szczególnego zagrożenia W zakresie prac mogą wystąpić następujące zagrożenia z powodu nieprzestrzegania przepisów BHP -możliwość uszkodzenia ciała przy demontażu poszycia i konstrukcji dachu -możliwość uszkodzenia ciała przy wykonywaniu prac elektronarzędziami z wirującymi częściami; -możliwość porażenia prądem elektrycznym przy wykonywaniu prac elektronarzędziami -możliwość uszkodzenia ciała przy nieprawidłowym montażu stolarki okiennej 6

7 6. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych - Pracownicy powinni być przeszkoleni pod względem BHP, co powinno być odnotowane w aktach personalnych - Na placu budowy powinny być udostępnione pracownikom instrukcje bezpieczeństwa i higieny pracy dotyczące: wykonywania prac związanych z zagrożeniami wypadkowymi lub zagrożeniami zdrowia pracowników, obsługi maszyn i innych urządzeń technicznych, postępowania z materiałami szkodliwymi dla zdrowia i niebezpiecznymi, udzielania pierwszej pomocy. Nie wolno dopuścić pracownika do pracy, do której wykonywania nie posiada kwalifikacji lub potrzebnych umiejętności, a także dostatecznej znajomości przepisów oraz zasad BHP. 7. Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefie szczególnego zagrożenia zdrowia - Przy ręcznej lub mechanicznej rozbiórce elementów budowlanych, pracownicy powinni używać środków ochrony indywidualnej, takich jak: gogle lub przyłbice ochronne, hełmy ochronne, rękawice wzmocnione skórą, obuwie z wkładkami stalowymi chroniące palce stóp. Przy pracach na dachu należy stosować zbiorowe środki ochrony przed upadkiem z dachu ew. środki indywidualne. Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawuje odpowiednio kierownik budowy, lub kierownik robót. Z uwagi na mały zakres prac związanych z przebudową i remontem dachu nie ma potrzeby sporządzania planu BIOZ. inż. Bogusław Kulesza 7

8 8

9 9

10 10

11 11
