1 TI E FBAU GA L ABAU AQ UABAU S P O RTBAU DRAINFIX CLEAN SYSTEM DO OCZYSZCZANIA WÓD OPADOWYCH Z METALI CIĘŻKICH I ZANIECZYSZCZEŃ PRZEMYSŁOWYCH WYDANIE PL

2 TIEFBAU GALABAU AQUABAU SPORTBAU DRAINFIX CLEAN Obszary zastosowania Oczyszczanie zanieczyszczonej wody deszczowej na powierzchniach komunikacyjnych, np.: parkingi, place, tereny przemysłowe, drogi o dużym natężeniu ruchu. Idealne rozwiązanie w sytuacji ograniczonej przestrzeni pod system oczyszczania. Ze względu na bardzo dużą pojemność retencyjną system sprawdza się również w przypadku silnych opadów. 1 FASERFIX SUPER 300 typ 01H lub 400 typ 01H Wysokość użytkowa 505 mm (zgodnie z PN 1433) Pojemność retencyjna od 90 do maks. 120 litrów Korytko z betonu zbrojonego rozproszonego włóknem szklanym Bezśrubowy system mocowania SIDE-LOCK Wysoka stabilność - klasa obciążenia do F 900 Duża wytrzymałość na rozciąganie Rama ze stali ocynkowanej, stali nierdzewnej lub żeliwa Przed Po 4 Sposób działania Wykorzystuje zasadę filtracji powierzchniowej Wysoki stopień oczyszczania Redukcja w ramach frakcji powyżej 90% Długie okresy między konserwacjami ze względu na dużą powierzchnię filtra; łatwa i szybka konserwacja Klasa obciążenia do F 900 Rów odwadniający bloku filtrującego o dużej pojemności magazynowania (powyżej 90%) Obciążenie pod ruch samochodów ciężarowych do klasy SLW 60 Możliwość zabudowy na obszarach przejezdnych Kompletny system ze studzienkami zgodny z DWA-A Rura odpływowa wykonana z niezwykle wytrzymałego tworzywa PEHD Różne średnice mm Filtr owinięty geowłókniną

3 2 3 Zgodne z normą PN 1433 Podłoże filtracyjne zawierające związki węglowe Możliwość stosowania różnych rodzajów rusztów Wysoka zawartość węgla (żywotność liczona w dekadach) Żeliwo sferoidalne na życzenie powlekane powłoką Wytrącanie / wiązanie metali ciężkich zabezpieczającą przed utlenianiem żelaza KTL Klasy obciążenia od D 400 do F 900 Dobra wydajność filtrowania / zatrzymywanie najmniejszych cząsteczek (0,006 do 0,060 mm) Wydajność oczyszczania odpowiada 30 cm czynnej powierzchni gleby Instrukcja instalacji Montaż w opasce betonowej Odporne na mróz i sól odladzającą 300 Typ 01H 400 Typ 01H Przejezdne dla samochodów ciężarowych (SLW 60) Możliwość zabudowy w nawierzchniach asfaltowych, betonowych, brukowych

4 TIEFBAU GALABAU AQUABAU SPORTBAU DRAINFIX CLEAN Wydajność hydrauliczna Wydajność odprowadzania wody zależy przede wszystkim od współczynnika przepuszczalności (k f ) podłoża filtracyjnego i pojemności retencyjnej odwodnienia, jednak miejsce i warunki instalacyjne odgrywają równie ważną rolę w prawidłowym wymiarowaniu systemu filtracyjnego. Na podstawie projektowanej lokalizacji montażu można przewidzieć ilości odpływającej wody z wykorzystaniem lokalnych danych opadowych. Hydrauliczne wymiarowanie systemu odwodnień filtrujących zgodnie z: Intensywnością opadów atmosferycznych DIN EN 752: Odwadnianie terenu DWA-A 138, DWA-M 153: zalecane współczynniki odpływu ( ψ ) oraz podstawy obliczeń Rozwiązanie idealne w przypadku odwadniania niewielkich powierzchni zastosowanie nie wiąże się z utratą miejsca W zależności od miejsca montażu pojawiają się jednak różne ilości cząstek stałych. Wpływają one na tworzenie się złoża filtracyjnego na powierzchni substratu, które ma wpływ na przepuszczalność filtra. Początkowo wysoka przepuszczalność wyjściowa 5*10-4 m / s (3,0 cm / min) może ulec redukcji do wartości 4*10-5 m/s (0,24 cm/min). Wydajność oczyszczenia odpowiednio się zwiększa. Asfalt ψ = 0,9 (90 % spływu) Ponieważ wydajność hydrauliczna naszych odwodnień nie jest obliczana za pomocą wysokiego współczynnika przepuszczalności wyjściowej, lecz za pomocą odpowiednio zredukowanych wartości, uzyskiwana jest pewna wydajność odwadniania w długiej perspektywie czasu. Bardzo duże ilości wody opadowej są bezpiecznie magazynowane w korytku z wkładem filtracyjnym dzięki dużej objętości retencyjnej, dochodzącej do 150 litrów. Dzięki tak dużej objętości retencyjnej, nawet najbardziej obfite opady deszczu, na przykład z intensywnością ponad 520 l/(s*ha) przy przyłączonej powierzchni 7,5 m 2 na metr bieżący odwodnienia, mogą być wchłaniane, tymczasowo magazynowane i całkowicie oczyszczane przez filtr podłoża. Przykład: Przyłączony obszar (A E ): Przy założeniu współczynnika przepuszczalności filtra k f = 4*10-5 m/s, za pomocą jednego metra odwodnienia filtracyjnego DRAINFIX CLEAN, w warunkach opadowych, takich jak w Monachium, można bezpiecznie odprowadzić opady z 7,5 m 2 odwadnianej powierzchni (asfalt/beton); nawet przy dużych opadach, które występują tylko raz na dwa lata.

5 Współczynnik spływu ψ określa część wody deszczowej, która odpływa bezpośrednio. Tak, jak w przypadku obliczeń dla normalnych kanałów odwadniających, również dla odwodnień z wkładem filtracyjnym DRAINFIX CLEAN należy ustalić ilość spływającej wody deszczowej. Jest ona obliczana jako suma indywidualnych spływów z odwadnianych powierzchni w oparciu o różne współczynniki spływu oraz intensywność opadów. Bruk Ze szczelnymi spoinami ψ = 0,75 Bruk Z otwartymi spoinami ψ = 0,50 Prefabrykat pustakowy wypełniony trawą ψ = 0,15 Beton ψ = 0,9 Współczynniki spływu wg DWA-A 138 Asfalt, beton bezspoinowy, bruk z wypełnieniem spoin 0,90 Drogi, ulice, place Bruk ze szczelnymi spoinami, szer. spoiny do 1,5 cm 0,75 Bruk z otwartymi spoinami, szer. spoiny powyżej 1,5 cm 0,50 Żwir, tłuczeń 0,30 Kamienie związane ze spoinami, kamienie przesączające wodę 0,25 Prefabrykat pustakowy wypełniony trawą 0,15

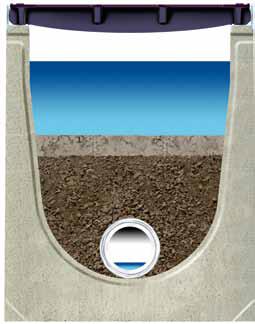

6 TIEFBAU GALABAU AQUABAU SPORTBAU DRAINFIX CLEAN Zasady oczyszczania deszczówki Zanieczyszczenia (np. metale ciężkie) są przeważnie związane z drobnych cząsteczkami. Można je skutecznie zatrzymać tylko dzięki filtracji. Substrat systemu DRAINFIX CLEAN jest specjalnie zaprojektowany, by sprostać temu zadaniu. Czynnik decydujący o wydajności hydraulicznej podczas filtracji jest określany długoterminowo przez tworzenie się złoża filtracyjnego. Przepuszczalność substratu filtracyjnego ma znaczenie tylko na początku. po 4 tygodniach widać pierwsze zanieczyszczenia Aby złoże filtracyjne mogło pozostać przepuszczalne przez długi okres czasu, system filtracyjny musi mieć możliwość przesychania; dzięki czemu w złożu tworzą się pęknięcia. W przypadku ciągłego zawilgocenia system ulega zalepieniu! po pierwszym deszczu Duża pojemność retencyjna jest warunkiem skutecznego działania systemu. W przypadku instalacji o zbyt małych rozmiarach dochodzi do spiętrzenia wody lub zbyt szybkiego przefiltrowania wody deszczowej co wiąże się z obniżeniem stopnia jej oczyszczenia. dopływ: 81 litrów Retentionsraum 300 mm Δ 82 mm bez złoża filtracyjnego odpływ: 48 litry k f = 4 * 10-4 [m/s] stan wyjściowy

7 przetrzymanie zanieczyszczeń po 10 tygodniach substrat zostaje zatkany na całej głębokości przenikania duża objętość retencyjna po 15 tygodniach zaczyna tworzyć się złoże filtracyjne po 20 tygodniach suche pęknięcia w złożu filtracyjnym na nienaruszonym substracie dopływ: 81 litrów Δ 190 mm 300 mm Substrat w stanie w jakim jest dostarczany do klienta Przykład: Podłączona powierzchnia: 10 m 2 na 1 m korytko o szerokości hydraulicznej 400 mm Stan wyjściowy: mokre podłoże nasycone Wielkość opadów: 270 l/[ha*s]; współczynnik odpływu: ψ = 1,0 Czas trwania opadów: 5 min złoże filtracyjne substrat Odpływ: 4,8 litra k f = 4 * 10-5 [m/s] silne zanieczyszczenie substratu
