Komputer serii Skrócony poradnik

Transkrypt

1 Skrócony poradnik

2 Copyright 2009 Wszelkie prawa zastrzeżone. Skrócony poradnik komputera serii Aspire one Wydanie oryginalne: 04/2009 Notebook PC serii Aspire one Oznaczenie modelu: Numer seryjny: Data zakupu: Miejsce zakupu: 2

3 Federal Communications Commission Declaration of Conformity Skrócony poradnik This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation. The following local manufacturer/importer is responsible for this declaration: Product name: Model number: Machine type: Notebook PC ZA3 Aspire one SKU number: Aspire one-xxxxx ("x" = 0-9, a - z, or A - Z) Name of responsible party: Address of responsible party: Contact person: Acer America Corporation 333 West San Carlos St. San Jose, CA USA Acer Representative Tel: Fax:

4 CE Declaration of Conformity We, Acer Incorporated 8F, 88, Sec. 1, Hsin Tai Wu Rd., Hsichih, Taipei Hsien 221, Taiwan Contact Person: Mr. Easy Lai Tel: Fax: Hereby declare that: Product: Notebook PC Model number: ZA3 SKU number: Aspire one-xxxxx ("x" = 0-9, a - z, or A - Z) Trade name: Acer Machine type: Aspire one Is compliant with the essential requirements and other relevant provisions of the following EC directives, and that all the necessary steps have been taken and are in force to assure that production units of the same product will continue comply with the requirements. EMC Directive 2004/108/EC as attested by conformity with the following harmonized standards: EN55022: 2006, AS/NZS CISPR22: 2006, Class B EN55024: A1: A2: 2003 EN : 2006, Class D EN : A1: 2001+A2: 2005 Low Voltage Directive 2006/95/EC as attested by conformity with the following harmonized standard: EN : A11:

5 Skrócony poradnik RoHS Directive 2002/95/EC on the Restriction of the Use of certain Hazardous Substances in Electrical and Electronic Equipment R&TTE Directive 1999/5/EC as attested by conformity with the following harmonized standard: Article 3.1(a) Health and Safety - EN : A11: EN50371:2002 Article 3.1(b) EMC - EN V EN V1.4.1 (Applicable to non-bluetooth wireless keyboard mouse set). - EN V1.2.1 Article 3.2 Spectrum Usages - EN V1.1.2 (Applicable to non-bluetooth wireless keyboard mouse set). - EN V EN V1.4.1 (Applicable to 5GHz high performance RLAN). Year to begin affixing CE marking Easy Lai /Manager Regulation Center, Acer Inc. Feb. 20, 2009 Date 5

6 Na początek Upewnij się, że bateria jest prawidłowo zamocowana na swoim miejscu tak, jak to przedstawiono na ilustracji Ilustracje są przykładowe. Faktyczne specyfikacje produktów mogą różnić się od przedstawionej. 6

7 Po kolei Dziękujemy za wybranie komputera firmy Acer do spełnienia potrzeb w zakresie mobilnego przetwarzania. Skrócony poradnik Instrukcje Aby pomóc w korzystaniu z komputera Acer, opracowaliśmy zestaw instrukcji*: Jako pierwszy można wymienić Skrócony poradnik, który pomoże użytkownikom rozpocząć ustawianie komputera. Aby uzyskać więcej informacji o tym, w jaki sposób nowy komputer może pomóc Ci być bardziej produktywnym, zapoznaj się z AcerSystem User s Guide. Przewodnik ten zawiera szczegółowe informacje dotyczące takich tematów, jak narzędzia systemowe, odzyskiwanie danych, opcje rozszerzeń oraz rozwiązywanie problemów. Oprócz nich zawiera także informacje na temat gwarancji oraz informacje dotyczące bezpieczeństwa pracy z Twoim komputerem przenośnym. Jest on dostępny w formie elektronicznej jako plik PDF zapisany fabrycznie na dysku komputera. Uwaga: Podgląd pliku wymaga zainstalowania programu Adobe Acrobat Reader. Jeżeli na komputerze nie ma zainstalowanego programu Adobe Acrobat Reader, kliknięcie AcerSystem User Guide (Instrukcja obsługi AcerSystem) spowoduje uruchomienie instalatora programu Adobe Acrobat Reader. Aby zakończyć instalację, należy postępować zgodnie z instrukcjami wyświetlanymi na ekranie. Instrukcje dotyczące użytkowania programu Adobe Acrobat Reader znaleźć można w menu Pomoc i obsługa techniczna. * WAŻNA UWAGA: Należy pamiętać, że wszelkie instrukcje opisane w niniejszej publikacji, zarówno w formie pisemnej, jak i elektronicznej, mają charakter wyłącznie referencyjny, oraz że żadne informacje w niej zawarte nie stanowią gwarancji na zakupiony produkt firmy Acer z wyjątkiem warunków gwarancyjnych określonych w podręczniku użytkownika AcerSystem User Guide. Firma Acer zrzeka się odpowiedzialności za wszelkie błędy, jakie zawierać mogą niniejsze instrukcje. 7

8 Konfiguracja sieci Niniejszy przewodnik pomoże Ci skonfigurować ustawienia sieci LAN oraz bezprzewodowej tak, aby możliwe było nawiązanie połączenia z Internetem. Konfiguracja połączenia z siecią LAN Po prostu podłącz kabel sieciowy LAN do gniazda Ethernet (RJ-45). Zajrzyj do sekcji "Widok z lewej" na stronie 10 aby dowiedzieć się gdzie znajduje się gniazdo Ethernet. Konfiguracja połączenia z siecią bezprzewodową 1. Włącz bezprzewodową sieć LAN za pomocą przełącznika umieszczonego z przodu komputera Aspire one. 2. Kliknij ikonę w zasobniku systemowym i wybierz bezprzewodowy punkt dostępowy, z którym chcesz się połączyć. Włóż kartę SIM 3G (w wybranych modelach) Wyciągnij baterię i ostrożnie włóż kartę SIM 3G do gniazda karty SIM 3G. Patrz "Widok od spodu" na stronie 11, aby uzyskać informacje o lokalizacji gniazda karty SIM 3G. 8

9 Skrócony poradnik Opis komputera Aspire one Po przygotowaniu komputera do pracy według instrukcji zawartych w sekcji Na początek zapoznaj się bliżej z notebookiem Acer. Widok z góry # Ikona Element Opis 1 Kamera Acer Crystal Eye Kamera internetowa do komunikacji wideo. 2 Mikrofon Wewnętrzny mikrofon do rejestrowania dźwięku. 3 Ekran wyświetlacza Zwany inaczej wyświetlaczem ciekłokrystalicznym (ang. Liquid- Crystal Display), wyświetla obraz komputera. 4 Klawiatura Umożliwia wprowadzanie danych do komputera. 5 Płytka dotykowa Dotykowe urządzenie wskazujące, które działa jak myszka komputerowa. 6 Wskaźnik aktywności sieci akumulator/ Bluetooth/3G/WLAN Wskazuje stan komunikacji w sieci akumulator/bluetooth/3g/wlan (w wybranych modelach). 7 Przyciski klikania (lewy i prawy) Przyciski lewy i prawy pełnią funkcję lewego i prawego przycisku myszy. 8 Wskaźniki stanu Diody LED (ang. Light-Emitting Diodes), które zapalają się i gasną, pokazując stan funkcji i podzespołów komputera. 9 Przycisk/wskaźnik zasilania Służy do włączania i wyłączania komputera. 9

10 Widok z przodu (pokrywa zamknięta) # Ikona Element Opis 1 Przełącznik Włącza/wyłącza funkctję Bluetooth. komunikacji Bluetooth 2 Przełącznik sieci 3G/ WLAN Widok z lewej Włącza/wyłącza funkcję komunikacji 3G/ WLAN. 3 Port Ethernet (RJ-45) Służy do łączenia z siecią Ethernet 10/ Gniazdo zasilania Gniazdo zasilacza. 5 Port USB 2.0 Służy do podłączania urządzeń USB 2.0 (np. mysz USB lub kamera USB). 6 Gniazdo mikrofonowe Służy do odbierania sygnałów z mikrofonów zewnętrznych. 7 Gniazdo słuchawki/ głośniki/wyjścia liniowego Widok z prawej 8 Wielofunkcyjny czytnik kart pamięci Służy do podłączania zewnętrznych urządzeń audio (np. głośniki, słuchawki). Obsługuje następujące typy kart: Secure Digital (SD), MultiMediaCard (MMC), Memory Stick (MS), Memory Stick PRO (MS PRO) oraz xd-picture Card (xd). Uwaga: Aby wyjąć/zainstalować kartę, wciśnij ją delikatnie. Jednorazowo można używać tylko jednego rodzaju karty. 9 Port USB 2.0 Służy do podłączania urządzeń USB 2.0 (np. mysz USB lub kamera USB). 10 Gniazdo blokady Kensington Służy do podłączania blokady zgodnej ze standardem firmy Kensington. 11 Port zewnętrznego wyświetlacza (VGA) Służy do przyłączania urządzenia wyświetlającego (np. zewnętrzny monitor, projektor LCD). 10

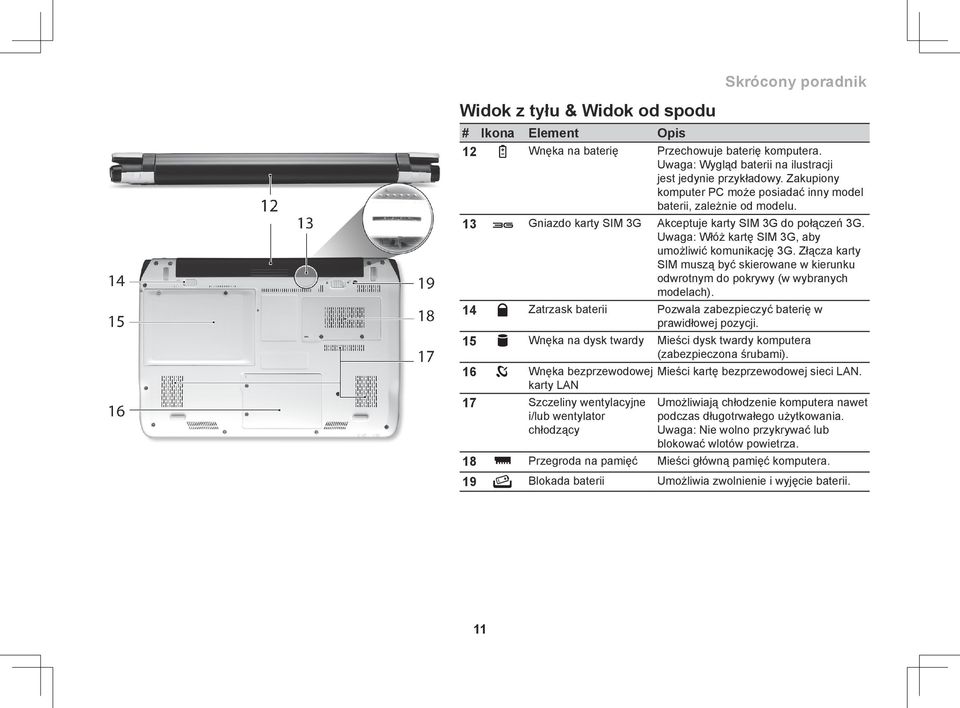

11 Widok z tyłu & Widok od spodu Skrócony poradnik # Ikona Element Opis 12 Wnęka na baterię Przechowuje baterię komputera. Uwaga: Wygląd baterii na ilustracji jest jedynie przykładowy. Zakupiony komputer PC może posiadać inny model baterii, zależnie od modelu. 13 Gniazdo karty SIM 3G Akceptuje karty SIM 3G do połączeń 3G. Uwaga: Włóż kartę SIM 3G, aby umożliwić komunikację 3G. Złącza karty SIM muszą być skierowane w kierunku odwrotnym do pokrywy (w wybranych modelach). 14 Zatrzask baterii Pozwala zabezpieczyć baterię w prawidłowej pozycji. 15 Wnęka na dysk twardy Mieści dysk twardy komputera (zabezpieczona śrubami). 16 Wnęka bezprzewodowej Mieści kartę bezprzewodowej sieci LAN. karty LAN 17 Szczeliny wentylacyjne i/lub wentylator chłodzący Umożliwiają chłodzenie komputera nawet podczas długotrwałego użytkowania. Uwaga: Nie wolno przykrywać lub blokować wlotów powietrza. 18 Przegroda na pamięć Mieści główną pamięć komputera. 19 Blokada baterii Umożliwia zwolnienie i wyjęcie baterii. 11

12 Dane techniczne Element System operacyjny Platforma Pamięć systemowa Wyświetlacz Pamięć magazynowa Audio Komunikacja Opis Oryginalny Windows XP Oryginalny Windows Vista Procesory Intel Atom Układ Mobile Intel US15W Express Jeden kanał z jednym gniazdem sodimm Ten system obsługuje moduły pamięci DDR2 533/667/800 MHz SDRAM, jednak z powodu ograniczeń chipsetu pamięć pracuje tylko z częstotliwością 533 MHz Gniazdo sodimm: Obsługuje pamięć 512 MB / 1 GB / 2 GB w standardzie sodimm dla łącznej pamięci systemowej do 2 GB Wyświetlacz HD WXGA Acer CrystalBrite TFT LCD 11,6" (zazwyczaj 200-nitowy) o wysokiej jasności, rozdzielczość 1366 x 768 pikseli Napęd dysku twardego 2,5" 9,5 mm o pojemności 160 GB lub większej Czytnik kart pamięci multi-w-1 Obsługa standardu High-Definition audio Dwa wbudowane głośniki stereofoniczne Zgodność ze standardem MS Sound Wbudowany mikrofon cyfrowy Wbudowana kamera internetowa Acer Crystal Eye, obsługująca rozdzielczość 0,3 megapikseli WLAN: Karta sieciowa Acer InviLink z interfejsem b/g, z certyfikatem Wi-Fi CERTIFIED, z obsługą technologii bezprzewodowejacer SignalUp LAN: Karta sieciowa 10/100 Mbps Fast Ethernet WPAN: Bluetooth 2.0 lub 2.1+EDR WWAN: UMTS/HSPA przy 850/900/2100 MHz oraz czterozakresowy GSM/GPRS/EDGE (850/900/1800/1900 MHz) (dla modeli 3G) Ochrona prywatności Wymiary i masa Gniazdo blokady Kensington 284 (szer.) x 198 (gł.) x 25,4 (wys.) mm (11,18 x 7,79 x 1 cali) Masa 1,25 kg (2,75 funta) z 3-ogniwowym akumulatorem litowo-jonowym (Li-ion) Masa 1,35 kg (2,97 funta) z 6-ogniwowym akumulatorem litowo-jonowym (Li-ion) Zasilanie Pakiet akumulatora litowo-jonowego 24,4 W 2200 mah (3-ogniwowy) Czas pracy na baterii: 4 godziny Pakiet akumulatora litowo-jonowego 57,7 W 5200 mah (6-ogniwowy) Czas pracy na baterii: 8 godziny ENERGY STAR 4.0 Zasilacz 30 W z kablem zasilania Urządzenia wejściowe We/Wy Warunki środowiska Klawiatura z 86-/87-/91-klawiszami Urządzenie wskazujące płytki dotykowej z dwoma przyciskami Czytnik kart pamięci multi-w-1 Trzy porty USB 2.0 Port zewnętrznego wyświetlacza (VGA) Gniazdo słuchawki/głośniki/wyjścia liniowego Gniazdo mikrofonowe Port Ethernet (RJ-45) Gniazdo zasilania prądem stałym dla zasilacza sieciowego prądu przemiennego Temperatura: Podczas pracy: 5 C do 35 C Podczas przechowywania: -20 C do 65 C Wilgotność (bez kondensacji pary): Podczas pracy: 20% do 80% Podczas przechowywania: 20% do 80% Uwaga: Powyższe dane techniczne zostały podane tylko w celach informacyjnych. Dokładna konfiguracja komputera PC zależy od zakupionego modelu. 12
