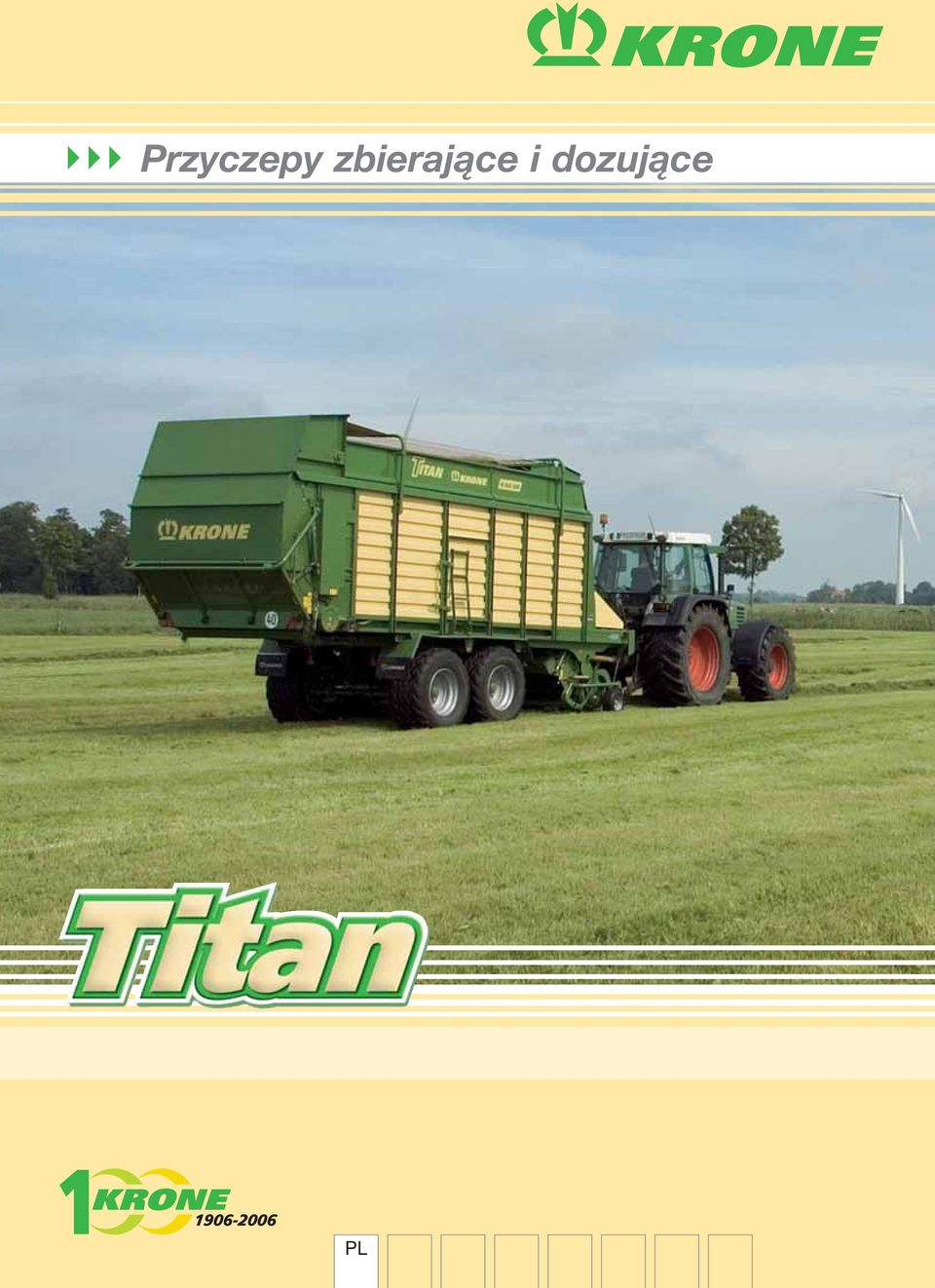

1 Przyczepy zbierające i dozujące PL

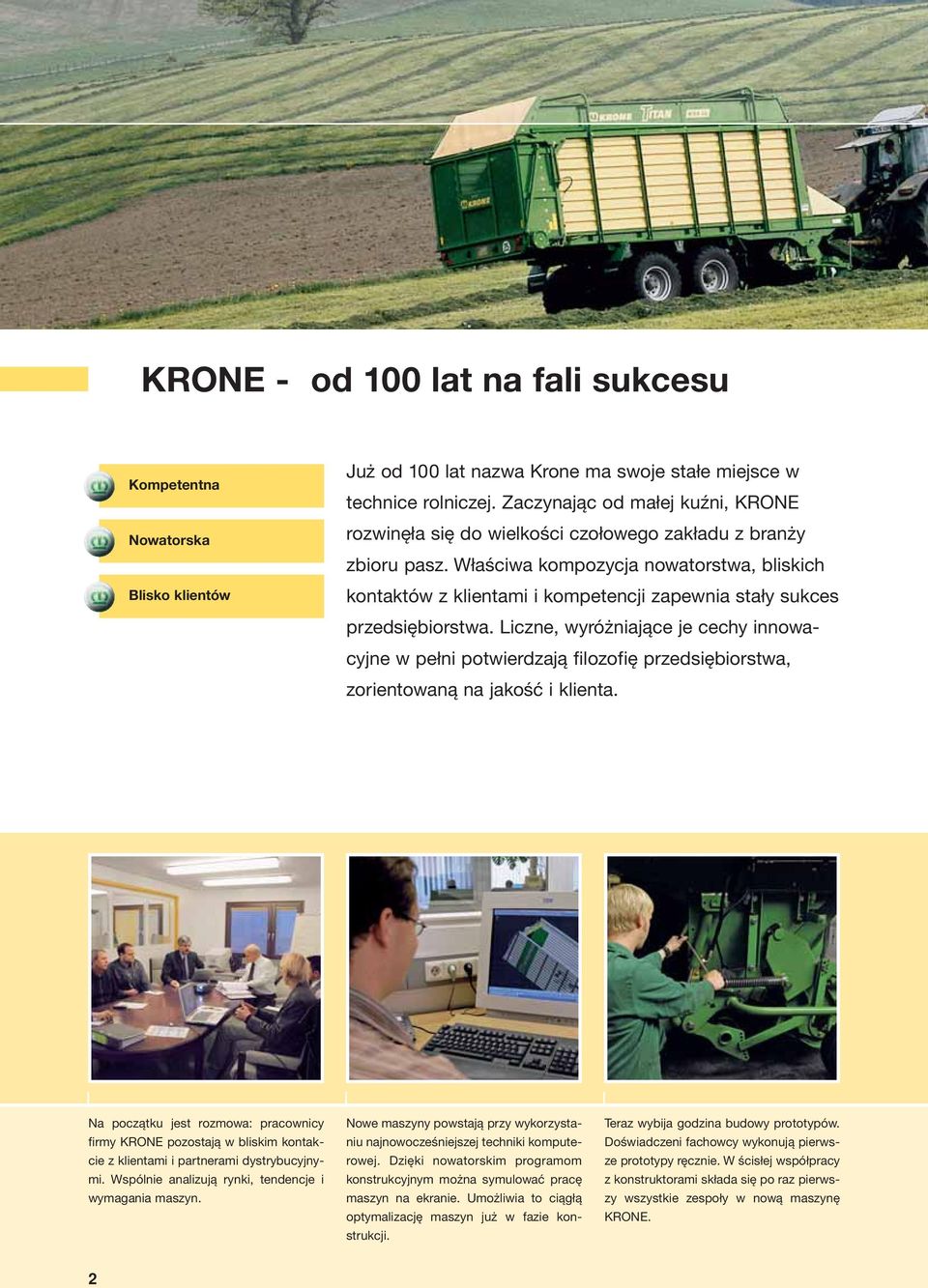

2 KRONE - od 100 lat na fali sukcesu Kompetentna Nowatorska Blisko klientów Już od 100 lat nazwa Krone ma swoje stałe miejsce w technice rolniczej. Zaczynając od małej kuźni, KRONE rozwinęła się do wielkości czołowego zakładu z branży zbioru pasz. Właściwa kompozycja nowatorstwa, bliskich kontaktów z klientami i kompetencji zapewnia stały sukces przedsiębiorstwa. Liczne, wyróżniające je cechy innowacyjne w pełni potwierdzają filozofię przedsiębiorstwa, zorientowaną na jakość i klienta. Na początku jest rozmowa: pracownicy firmy KRONE pozostają w bliskim kontakcie z klientami i partnerami dystrybucyjnymi. Wspólnie analizują rynki, tendencje i wymagania maszyn. Nowe maszyny powstają przy wykorzystaniu najnowocześniejszej techniki komputerowej. Dzięki nowatorskim programom konstrukcyjnym można symulować pracę maszyn na ekranie. Umożliwia to ciągłą optymalizację maszyn już w fazie konstrukcji. Teraz wybija godzina budowy prototypów. Doświadczeni fachowcy wykonują pierwsze prototypy ręcznie. W ścisłej współpracy z konstruktorami składa się po raz pierwszy wszystkie zespoły w nową maszynę KRONE. 2

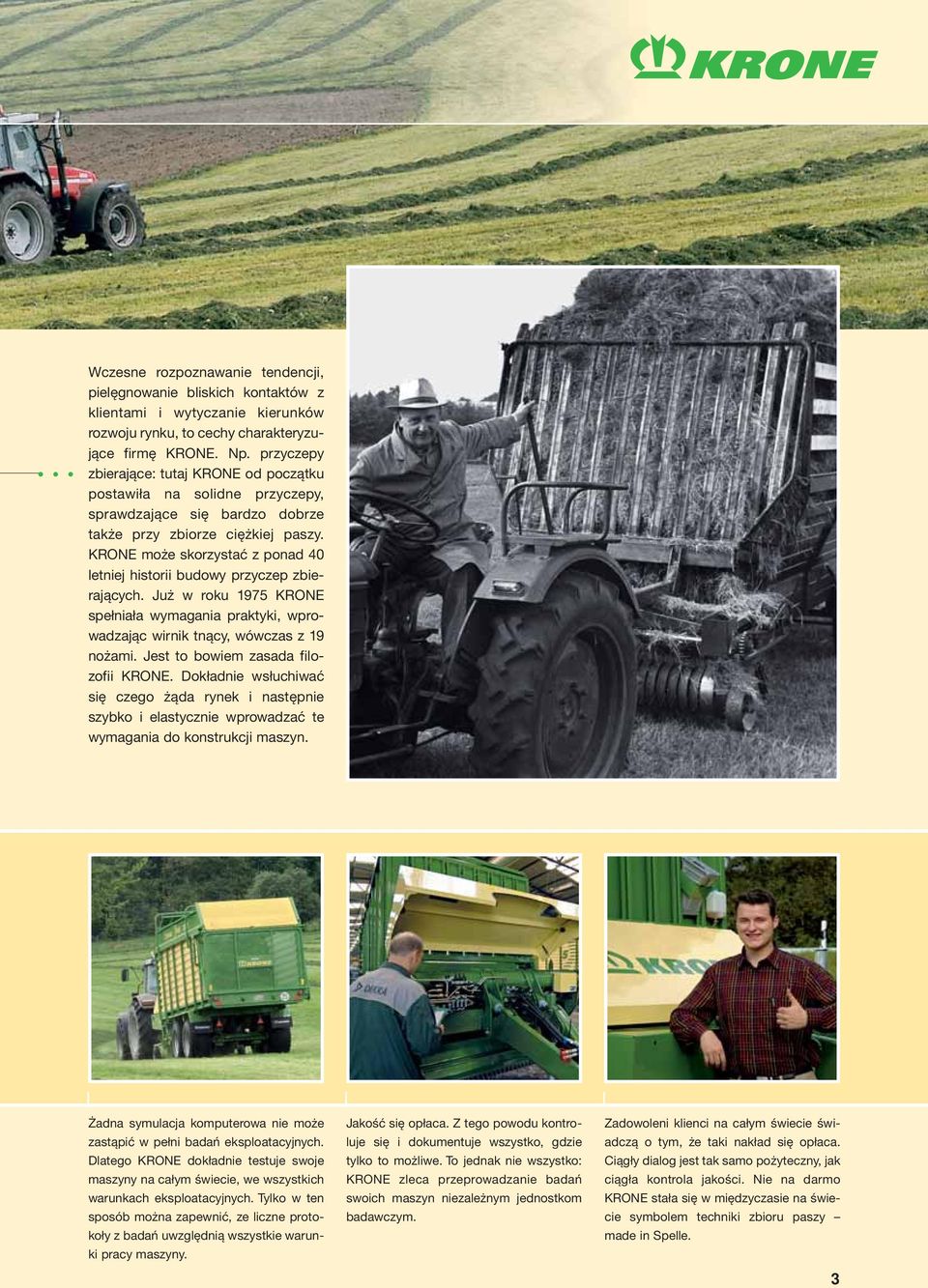

3 Wczesne rozpoznawanie tendencji, pielęgnowanie bliskich kontaktów z klientami i wytyczanie kierunków rozwoju rynku, to cechy charakteryzujące firmę KRONE. Np. przyczepy zbierające: tutaj KRONE od początku postawiła na solidne przyczepy, sprawdzające się bardzo dobrze także przy zbiorze ciężkiej paszy. KRONE może skorzystać z ponad 40 letniej historii budowy przyczep zbierających. Już w roku 1975 KRONE spełniała wymagania praktyki, wprowadzając wirnik tnący, wówczas z 19 nożami. Jest to bowiem zasada filozofii KRONE. Dokładnie wsłuchiwać się czego żąda rynek i następnie szybko i elastycznie wprowadzać te wymagania do konstrukcji maszyn. Żadna symulacja komputerowa nie może zastąpić w pełni badań eksploatacyjnych. Dlatego KRONE dokładnie testuje swoje maszyny na całym świecie, we wszystkich warunkach eksploatacyjnych. Tylko w ten sposób można zapewnić, ze liczne protokoły z badań uwzględnią wszystkie warunki pracy maszyny. Jakość się opłaca. Z tego powodu kontroluje się i dokumentuje wszystko, gdzie tylko to możliwe. To jednak nie wszystko: KRONE zleca przeprowadzanie badań swoich maszyn niezależnym jednostkom badawczym. Zadowoleni klienci na całym świecie świadczą o tym, że taki nakład się opłaca. Ciągły dialog jest tak samo pożyteczny, jak ciągła kontrola jakości. Nie na darmo KRONE stała się w międzyczasie na świecie symbolem techniki zbioru paszy made in Spelle. 3

4 Podbieracz EasyFlow: Pierwszy nie sterowany podbieracz w przyczepie zbierającej Wysokowydajny przenośnik wstrząsowy 6 rzędów palców transportowych sterowanych wodzikiem Wirnik tnący i transportowy Ciągły przepływ Zespół tnący Cięcie nożycowe za pomocą 35 noży Nadwozie Stabilna, duża przestrzeń Przyczepy zbierające Duża pojemność Przyczepy dozujące Perfekcyjny rozładunek Zespoły osi Pewność w czasie jazdy

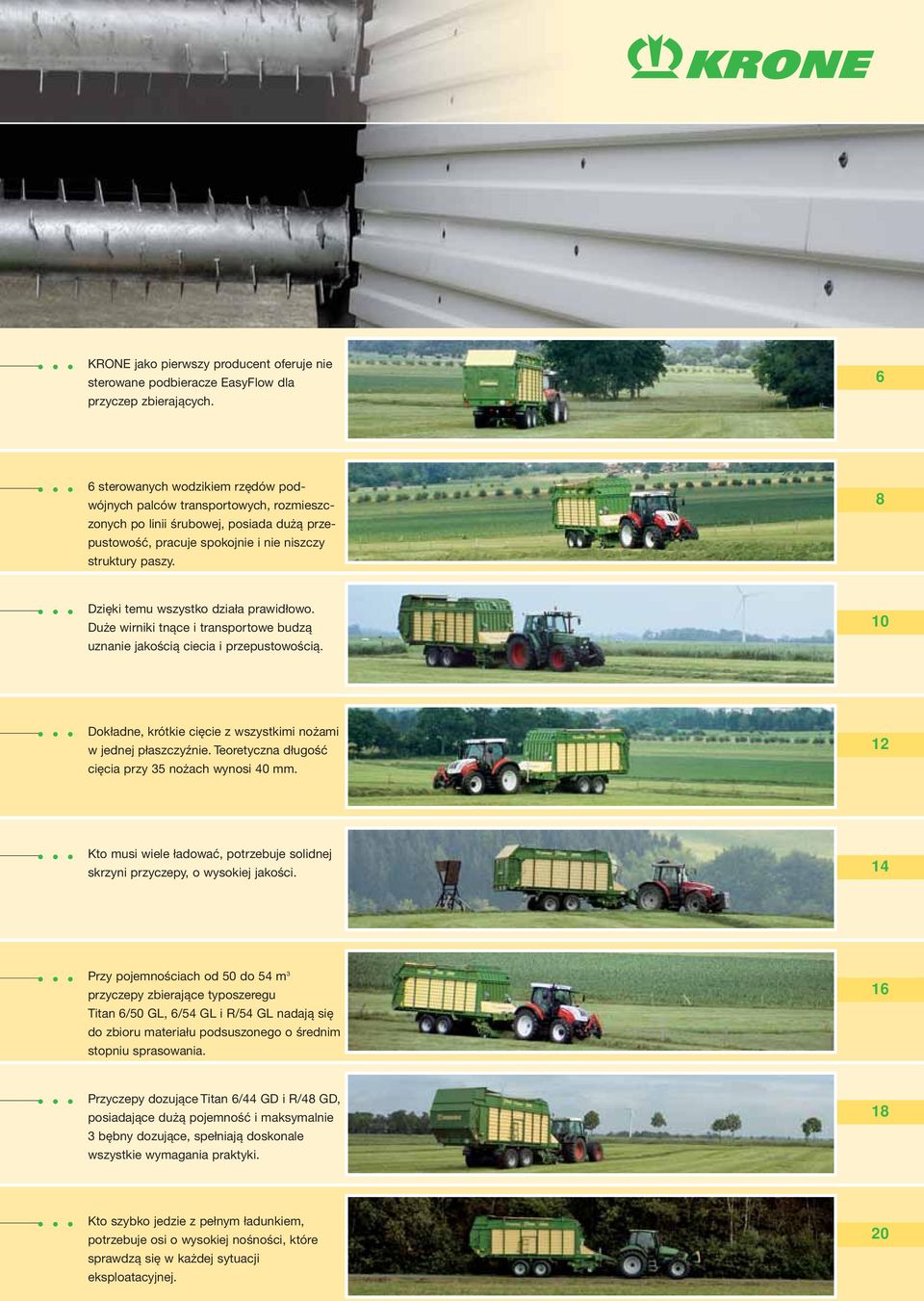

5 KRONE jako pierwszy producent oferuje nie sterowane podbieracze EasyFlow dla przyczep zbierających. 6 6 sterowanych wodzikiem rzędów podwójnych palców transportowych, rozmieszczonych po linii śrubowej, posiada dużą przepustowość, pracuje spokojnie i nie niszczy struktury paszy. 8 Dzięki temu wszystko działa prawidłowo. Duże wirniki tnące i transportowe budzą uznanie jakością ciecia i przepustowością. 10 Dokładne, krótkie cięcie z wszystkimi nożami w jednej płaszczyźnie. Teoretyczna długość cięcia przy 35 nożach wynosi 40 mm. 12 Kto musi wiele ładować, potrzebuje solidnej skrzyni przyczepy, o wysokiej jakości. 14 Przy pojemnościach od 50 do 54 m 3 przyczepy zbierające typoszeregu Titan 6/50 GL, 6/54 GL i R/54 GL nadają się do zbioru materiału podsuszonego o średnim stopniu sprasowania. 16 Przyczepy dozujące Titan 6/44 GD i R/48 GD, posiadające dużą pojemność i maksymalnie 3 bębny dozujące, spełniają doskonale wszystkie wymagania praktyki. 18 Kto szybko jedzie z pełnym ładunkiem, potrzebuje osi o wysokiej nośności, które sprawdzą się w każdej sytuacji eksploatacyjnej. 20

6 EasyFlow. Pierwszy nie sterowany podbieracz w przyczepie zbierającej. Dokładne podbieranie Większa dokładność Spokojniejsza praca Mniejsze zużycie Mniejszy zakres konserwacji Podbieracz EasyFlow to pierwszy zaoferowany przez firmę KRONE nie sterowany podbieracz, pracujący bez sterowania bieżnią krzywkową. Istotą tego podbieracza jest faliste ukształtowanie ocynkowanych prowadnic pokosu. Kształt ten powoduje ciągły przepływ materiału przy zagłębianiu się palców. EasyFlow może pracować z większą prędkością obrotową, można szybciej jechać i osiągnąć większą przepustowość. Dokładne podbieranie: 6 rzędów palców o rozstawie 55 mm powoduje, że EasyFlow dokładnie podbiera skoszoną zielonkę. Ponieważ palce zagłębiają się pod kątem prostym do falistych prowadnic, więc zielonka nie jest wciągana do podbieracza. 6 Solidny napęd: podbieracz jest napędzany przez wytrzymałą przekładnię łańcuchową, wyposażoną w sprzęgło zapadkowe stanowiące zabezpieczenie przed przeciążeniem. Zapewnia to bezpieczeństwo również w przypadku nagle występujących ciał obcych. KRONE wie, czego potrzebuje praktyka: wahliwie zamocowane koła kopiujące na pneumatykach, o wysokości regulowanej bez użycia narzędzia,, zapewniają szybkie dopasowanie się do wszystkich warunków. Pracują dobrze na wszystkich zakrętach, zjawisko poprzecznego ustawiania się do kierunku jazdy nie występuje.

7 Zalety widoczne jak na dłoni: nowy podbieracz EasyFlow ma dzięki swojej prostej konstrukcji o wiele mniej ruchomych części. Uznanie budzi jego spokojna praca. Spowodowane tym mniejsze zużycie znajduje odzwierciedlenie w niższych kosztach konserwacji i serwisu. W porównaniu z tradycyjnymi systemami, EasyFlow pracuje z prędkością obrotową większą o ok. 30 %. Spowodowany tym efekt wyrzutu na następne zespoły transportowe zwiększa wydajność podbierania i jeszcze bardziej zwiększa wydajność przyczepy Titan. KRONE, jako pierwszemu producentowi na świecie, udało się zaoferować nie sterowany podbieracz EasyFlow dla przyczepy zbierającej. Zanieczyszczenia paszy? Za to już dziękujemy! Przyczepa posiada na wyposażeniu dodatkowe tylne koła kopiujące. Koła te nie poruszają się w śladzie pozostawionym przez ciągnik. Zawsze zachowywana jest ustalona głębokość robocza, ponieważ pokonują one bez problemów miękkie gleby i koleiny. Czysta sprawa: wahliwie zawieszony podbieracz ma szerokość roboczą 1800 mm (DIN 11200) i dopasowuje się do każdego konturu podłoża. Dociskacz rolkowy zapewnia zawsze ciągły przepływ materiału. Nic się nie haczy: przyczepy zbierające Titan są seryjnie wyposażone w hydrauliczny dyszel. Posiada on siłownik hydrauliczny dwustronnego działania. Przy prześwicie wynoszącym maks. 75 cm można bez problemu przejeżdżać przez każdy silos płaski. 7

8 Wysokowydajne przenośniki belkowe Sześć rzędów palców transportowych sterowanych wodzikiem Sześć rzędów palców transportowych mniejsze apotrzebowanie mocy Sterowanie wodzikiem maks. spokojna praca Palce rozmieszczone po linii śrubowej ciągły przepływ materiału Łańcuch napędowy 1,5 odpowiedni do dużej mocy Wysokowydajny przenośnik belkowy z 6 sterowanymi wodzikiem rzędami podwójnych palców transportowych, rozmieszczonych po linii śrubowej, potrzebuje mniej mocy, pracuje ciągle i transportuje zielonkę bardzo delikatnie do przestrzeni ładunkowej. Idealny przy codziennym pobieraniu świeżej paszy. Zależnie od typu przyczepy i kształtu terenu przenośnik ten może współpracować z ciągnikami o mocy ok. 90 KM. Silny, spokojnie pracujący i cichy: wysokowydajny zespół tnący i transportowy firmy KRONE z 6 sterowanymi wodzikiem rzędami palców ogranicza szczytowe wartości momentów obrotowych i chroni zielonkę. Przestawione względem siebie rzędy palców gwarantują równomierny przepływ paszy i zapewniają najwyższą przepustowość przy najmniejszym zapotrzebowaniu mocy. Dla zapewnienia ciągłego przepływu: podwójne palce są usytuowane po linii śrubowej. Cięcie następuje kolejno, co zmniejsza zapotrzebowanie mocy. 8

9 Duża moc, spokojna praca i mała emisja hałasu: wysokowydajny zespół tnący i transportowy KRONE z 6 sterowanymi wodzikiem rzędami palców i rzędem noży zawierającym do 35 noży. Pasza jest przeprowadzana przez rząd noży porcja za porcją, w sposób ciągły. Sterowanie wodzikiem: 6 rzędów placów jest sterowanych wodzikiem. Sterowanie to budzi uznanie swoją bardzo spokojną pracą i trwałością. Solidny: łańcuch 1,5 do napędu wysokowydajnego przenośnika wstrząsowego. Łańcuch ten spełnia najwyższe wymagania. Seryjnie: automatyczne olejarka łańcucha napędzającego wysokowydajny przenośnik belkowy i nie sterowany podbieracz EasyFlow. 9

10 Wirnik tnący i transportowy Ciągły przepływ Najwyższa wydajność załadunku Małe zapotrzebowanie mocy Bardzo spokojna praca Duża średnica 880 mm Niewielka liczba części Niewielki nakład na konserwację Wirnik tnący i transportowy jest rezultatem wieloletnich doświadczeń w budowie przyczep zbierających. Ze względu na swoją niezwykle dużą przepustowość, najwyższą gęstość sprasowywania i prostą konstrukcję, wirnik tnący i transportowy KRONE sprawdził się zwłaszcza przy zbiorze zielonki na kiszonkę. Zwraca uwagę niewielkie zapotrzebowanie mocy. Zależnie od typu i warunków eksploatacji, przyczepy Titan mogą być stosowane z ciągnikami o mocy powyżej 125 KM. Wirnik tnący i transportowy: prosta konstrukcja, mała liczba ruchomych części i bardzo mały nakład na konserwację. Przy średnicy 880 mm, szerokości 1470 mm i 6 rzędach spiralnie rozmieszczonych palców o grubości 10 mm, wirnik ten, stosowany w przyczepach zbierających typoszeregu Titan, przekonuje szczególnie dużymi wydajnościami załadunku. Lżejszy i lepszy dzięki palcom zaokrąglonym do tyłu: wychodzą one z zielonki pod katem zapewniającym ochronę struktury paszy i nie zgniatają zielonki pomiędzy zgarniakami. 10

11 Równomierny przepływ: 6 rzędów palców płynnie wciąga zielonkę przez rząd noży, za pomocą palców o grubości 10 mm, ustawionych spiralnie na bębnie transportowym. Zawsze pracuje 1 nóż. Rozmieszczenie i kształt palców oraz noży zapewnia niewielkie zapotrzebowanie mocy i właściwą jakość cięcia. Więcej ładować: położenie wirnika, konstrukcja kanału transportowego i spiralne rozmieszczenie palców na bębnie zapewniają lepsze wykorzystanie przestrzeni ładunkowej. Łańcuch napędowy 1,5, napędzający wirnik tnący i transportowy przyczepy zbierającej Titan, spełnia najwyższe wymagania i zapewnia niewielkie zapotrzebowanie mocy. Komfortowe rozwiązanie: automatyczna olejarka łańcucha napędzającego wirnik tnący i transportowy oraz nie sterowany podbieracz EasyFlow jest teraz stosowana seryjnie. 11

12 Zespół tnący Cięcie nożycowe za pomocą 35 noży. 35 noży w rozstawie 40 mm Cięcie nożycowe Indywidualne zabezpieczenia noży Wymiana noży bez użycia narzędzi, z centralnym odblokowaniem noży Centralne załączanie 0, 17, 18 i 35 noży Hydrauliczne załączanie położenia 0 noży Konstrukcja precyzyjna jako ostrze noża: maksymalnie 35 noży w jednej płaszczyźnie i teoretyczna długość ciecia 40 mm zapewniają perfekcyjne, krótkie cięcie. Zwraca uwagę wysoki komfort obsługi. Montaż i demontaż noży bez użycia narzędzi jest łatwy i przebiega szybko, gdyż przy odblokowaniu noży w przyczepach zbierających KRONE następuje jednoczesne odciążenie wszystkich sprężyn w indywidualnych zabezpieczeniach noży. Centralne załączanie noży zapewnia elastyczność i szybkie włączanie żądanej długości cięcia. Cięcie z ujemnym kątem ostrza zmniejsza zapotrzebowanie mocy. Noże w przyczepach Titan tną na całej długości. Zapewnia to spokojniejszą pracę zespołu transportowego i ogranicza szczytowe wartości obciążeń. Falisty szlif zapewnia stałą ostrość przez dłuższy czas. Cięcie jak nożycami: odległość pomiędzy nożami i palcami transportowymi wirnika jest bardzo mała. Zielonka nie może ominąć noży. Rezultat: na wskroś perfekcyjna jakość cięcia! To zapewnia bezpieczeństwo; indywidualne zabezpieczenia noży za pomocą sprężyn zapewniają długą trwałość noży w kontakcie z ciałami obcymi. Oczywiście przy napotkaniu ciała obcego noże odchylają się automatycznie z powrotem w położenie wyjściowe. 12

13 W celu przeprowadzenia montażu i demontażu noży bez użycia narzędzi można odchylić zespół tnący daleko w dół. Teraz uzyskuje się doskonałą widoczność i dużo miejsca do wykonania prac w zespole tnącym. Wieloletnie doświadczenia w budowie przyczep zbierających wykazały, że jakość cięcia jest najlepsza z zastosowaniem tylko jednego rzędu noży. W porównaniu z dwoma rzędami noży umieszczonych jeden nad drugim, pasza w tym przypadku nie jest przewracana. Rozbieżności pomiędzy teoretyczną i rzeczywistą długością ciecia są mniejsze. Niewielka odległość pomiędzy palcami transportowymi i nożami zapewnia dokładne cięcie, na wzór cięcia nożycowego. Uzyskuje się lepszą paszę, gdyż frakcje o nadmiernej długości powodują spadek jakości. Praktyczne: przy ewentualnych zapchaniach spowodowanych zielonką można hydraulicznie wsunąć i wysunąć belkę nożową. Przy położeniu 0 noży uzyskuje się pełny prześwit kanału transportowego. Po usunięciu zatoru obraca się noże w położenie robocze i kontynuuje pracę. Ciąć z rozstawem noży 40 mm, czy 80 mm: to proste! Bez montażu i demontażu noży można załączać 0, 17, 18 albo 35 noży przed centralny układ załączania. Łatwo, szybko i bez użycia narzędzi: montaż i demontaż noży odbywa się na belce nożowej obróconej całkowicie w dół. W celu odblokowania noży dokonuje się jednoczesnego odciążenia wszystkich sprężyn i indywidualnych zabezpieczeń noży. 13

14 Nadwozie Stabilna, dużą przestrzeń Rama ze stabilnych, szerokich profili ceowych Cynkowane ogniowo, pionowe ściany boczne Duża pojemność ładunkowa, do 54 m 3 Dzielony przenośnik podłogowy w przyczepach Titan Automatyczne napinanie łańcuchów przenośnika podłogowego Kto tego nie zna: mokra, ciężka zwiędnięta zielonka przewiędnięta, dalekie odcinki dojazdu i transportu paszy, pełne wykorzystanie przyczepy i praca pod szczególną presją czasu. Praktyka stawia szczególnie duże wymagania przyczepom zbierającym, które w ciągu niewielu dni zbioru będących do dyspozycji w ciągu roku muszą zapewnić pełną wydajność. Z tego powodu KRONE wyposaża przyczepy Titan w szczególnie solidne ramy i nadwozia. Gdyż KRONE wie, że w dłuższej perspektywie czasowej stabilność opłaca się. Solidna rama jest przewidziana do trudnych warunków eksploatacyjnych: boczne belki ramy z profili ceowych posiadają wysokość 200 mm. Zapewnia to bardzo dużą stabilność i trwałość. Czysta pasza: Titan 6/50 GL i 6/44 GD posiadają przesuwną plandekę, wszystkie inne przesuwny dach. Zielonka nie może się zakleszczyć albo wysypać, jest właściwie przemieszczana do tyłu. Niezależnie od ciężaru zielonki: hydrauliczny napęd przenośnika podłogowego przemieszcza zielonkę o każdej masie. Prędkość posuwu można regulować bezstopniowo. 14

15 Wysoka wydajność wymaga jakości, stabilności i bezawaryjnych przebiegów. Przyczepy zbierające i dozujące typoszeregu Titan firmy KRONE, o dużej pojemności i z ramą wykonaną z profili ceowych o wysokości 200 mm, są przewidziane do trudnych warunków eksploatacyjnych. Nadwozie z prostymi ścianami bocznymi i solidnym przenośnikiem podłogowym, napędzanym silnikami hydraulicznymi dużej mocy, zapewnia szybki i płynny rozładunek. Dzięki tej przyczepie zbierającej wydajność ulega zwiększeniu. Dokonali Państwo właściwego wyboru. Automatyczne napinanie. Przy zastosowaniu całkowicie automatycznego napinacza łańcucha przenośnika podłogowego zmniejsza się koszty konserwacji i nadzoru oraz eliminuje się pracochłonne, ręczne napinanie łańcuchów. Przenośnik podłogowy Titan 6/44 GD, 6/50 GL i 6/54 GL: bezawaryjny posuw gwarantują 2 krótkoczłonowe łańcuchy z wysoko ulepszonej cieplnie stali, o średnicy 10 mm oraz solidne listwy o profilu ceowym. Dzielony przenośnik podłogowy z 4 krótkoczłonowymi łańcuchami wykonanymi ze stali ulepszanej cieplnie (średnica 10 mm) dla Titan R/48 GD i R/54 GL. Zapewnia szybki i równomierny transport zielonki oraz płynny rozładunek. 15

16 Przyczepy zbierające Titan 6/50 GL 6/54 GL R/54 GL Duża pojemność 6 sterowanych wodzikiem rzędów palców transportowych albo wirnik tnący i transportowy Stabilne nadwozie wykonane całkowicie ze stali Dwuczęściowy przenośnik podłogowy z 4 łańcuchami w R/54 GL Automatyczne wyłączanie przenośnika podłogowego w położeniu krańcowym Wysoki komfort obsługi Przyczepy zbierające Titan z nadwoziem wykonanym całkowicie ze stali posiadają pojemność do 54 m 3 podwiędniętej zielonki o średnim stopniu sprasowania. Titan 6/50 GL i 6/54 GL są wyposażone w rzędy palców transportowych sterowane wodzikiem, a R/54 GL w bęben tnący i transportowy. Przyczepy zbierające Titan mają wysoką jakość wykonania, znakomite wyposażenie seryjne i zapewniają komfortową obsługę. Przejrzysty i funkcjonalny: elektromagnetyczny pulpit obsługi standardowej, o przejrzystym układzie. Zapewnia wygodne wybieranie takich funkcji jak obsługa dyszla i przenośnika podłogowego, podnoszenie i opuszczanie podbieracza, belki nożowej i tylnej klapy. 16 Jednym rzutem oka: komfortowy, elektromagnetyczny system obsługi dla typu GL, z wyświetlaczem stanowiącym opcję, zawiera licznik przyczep i dostarcza operatorowi dodatkowo wielu istotnych informacji. Posuw przenośnika podłogowego można regulować za pomocą obrotowego potencjometru, umieszczonego na terminalu. Komfortowy układ hydrauliczny współpracuje z układem Load-Sensing. Uporządkowane: poszczególne funkcje hydrauliczne są sterowane zaworami elektromagnetycznymi. Zawory są przejrzyście rozmieszczone z przodu przyczepy, za przechylną osłoną i w razie awarii elektroniki można je obsługiwać ręcznie.

17 Dokładna praca: przyczepy zbierające typoszeregu Titan to prawdziwi specjaliści. Również przy dużej wydajności załadunku przyczepy te, posiadające nie sterowane podbieracze EasyFlow, nie pozostawiają zielonki na polu. Przy szerokości podbierania 1,80 m (wg DIN 11200) mogą podbierać również szerokie wały pokosu. Cynkowane ogniowo, powlekane tworzywem sztucznym nadwozie wykonane całkowicie ze stali i linki mocujące gwarantują, że podczas transportu zielonki z pola do silosu nie wystąpią straty wartościowej paszy gospodarczej. Typy GL budzą uznanie swoją dużą pojemnością i szybkim czasem rozładunku. Bezpieczeństwo wliczone w cenę: przyczepy zbierające Titan firmy KRONE posiadają automatyczne wyłączanie przenośnika podłogowego w położeniu krańcowym. Gdy pasza zostaje dociśnięta do tylnej klapy, wówczas przycisk z czujnikiem powoduje wyłączenie posuwu. W ten sposób eliminuje się możliwość uszkodzenia tylnej ściany. Na wskroś solidne: perforowana blacha ściany tylnej zapewnia stabilność i transport bez strat. W tylnej ścianie umieszczona jest instalacja oświetleniowa, która przy rozładunku nie wchodzi w kontakt z zielonką. Duża wydajność rozładunku: aby móc szybko rozładować przyczepę z pełną prędkością posuwu potrzebny jest duży otwór. 2 siłowniki hydrauliczne podnoszą tylną ścianę wysoko do góry. Przy otwieraniu tylna ściana zostaje automatycznie odblokowana, a przy zamykaniu automatycznie zablokowana. 17

18 Przyczepy dozujące Titan 6/44 GD -R/48 GD Perfekcyjny rozładunek 6 sterowanych wodzikiem rzędów palców transportowych albo wirnik tnący i transportowy 2 albo 3 walce dozujące Bezpośredni napęd walców dozujących, siła przenoszona na zasadzie tarcia Dwuczęściowy przenośnik podłogowy z 4 łańcuchami R/48 GD Seryjnie montowany komfortowy układ obsługi Oznaczenie typu GD oznacza w firmie KRONE przyczepę dozującą. Przyczepy dozujące typoszeregu Titan bardzo dobrze spełniają wszystkie wymagania praktyki. Posiadają maks. 3 bębny dozujące, zapewniające równomierny rozładunek paszy w krótkim czasie. Równomierna warstwa zielonki w silosie płaskim to najlepszy warunek uzyskania kiszonki o wysokiej jakości. Automatyczne wyłączanie przenośnika podłogowego w położeniu krańcowym Komfortowy: elektroniczny, komfortowy układ obsługi z wyświetlaczem jest stosowany seryjnie w Titan 6/44 GD i R/48 GD. Za jego pomocą można sterować procesami załadunku i rozładunku, przeprowadzać diagnostykę i odczytywać liczbę załadowanych przyczep. Na wyświetlaczu wciąż pojawiają się informacje. Przekazywane są również komunikaty alarmowe. 18 Proste, praktyczne i bezpieczne: w typach GD przewidziano boczny luk wejściowy ze składaną drabinką, zapewniająca wygodne wchodzenie. Luk wejściowy znajduje się w środku przyczepy. Bezpośredni: napęd bębnów dozujących przekazywany bezpośrednio przez osłonięty wał z przekładni głównej na przodzie przyczepy na dolny bęben dozujący. Prosta konstrukcja z niewielką liczbą łańcuchów napędowych i wałów przegubowych gwarantuje tarciowe przenoszenie siły i łatwość konserwacji.

19 Uzyskanie kiszonki o wysokiej jakości wymaga optymalnego rozprowadzenia paszy w silosie płaskim. Przyczepy dozujące Titan z zamkniętymi i ocynkowanymi bębnami dozującymi w pełni spełniają to wymaganie. Warstwa za warstwą układany jest na całej długości silosu płaskiego równomierny dywan zielonki, idealny dla następującego potem ugniatania. Puste przestrzenie w silosie płaskim powodują bowiem pogorszenie jakości kiszonki. Dzięki automatycznemu układowi wyłączania przenośnika podłogowego w położeniu krańcowym, umieszczonemu w dolnym bębnie dozującym, bębny te pracują bezawaryjnie w silosie płaskim. Dzięki terminalowi obsługi można wszystko kontrolować, także podczas przejazdu przez silos płaski. Absolutnie równomierne: Titan 6/44 GD i R/48 GD budzą uznanie. Zapewniają najlepsze warunki do doskonałego ugniecenia przewiędniętej zielonki. Tutaj wszystko działa jak należy: stabilne łańcuchy rolkowe wytrzymują bardzo duże obciążenia. Sprężynowe napinacze łańcuchów zmniejszają nakład na konserwację i zwiększają trwałość łańcuchów. Automatyczny układ wyłączania przenośnika podłogowego w położeniu krańcowym: przy całkowitym napełnieniu przyczepy paszą dolny bęben dozujący zostaje przesunięty do tyłu i posuw przenośnika podłogowego zostaje zatrzymany przez czujnik ruchu. Bębny dozujące pracują przy rozładunku bezawaryjnie. Dla równomiernego rozładunku zielonki: 2 albo w opcji 3 bębny dozujące. Palce rozmieszczone w kształcie V zapewniają ciągły przepływ i szybki rozładunek. Ciągłe, pionowe ściany boczne zapobiegają tworzeniu się jakichkolwiek mostków. 19

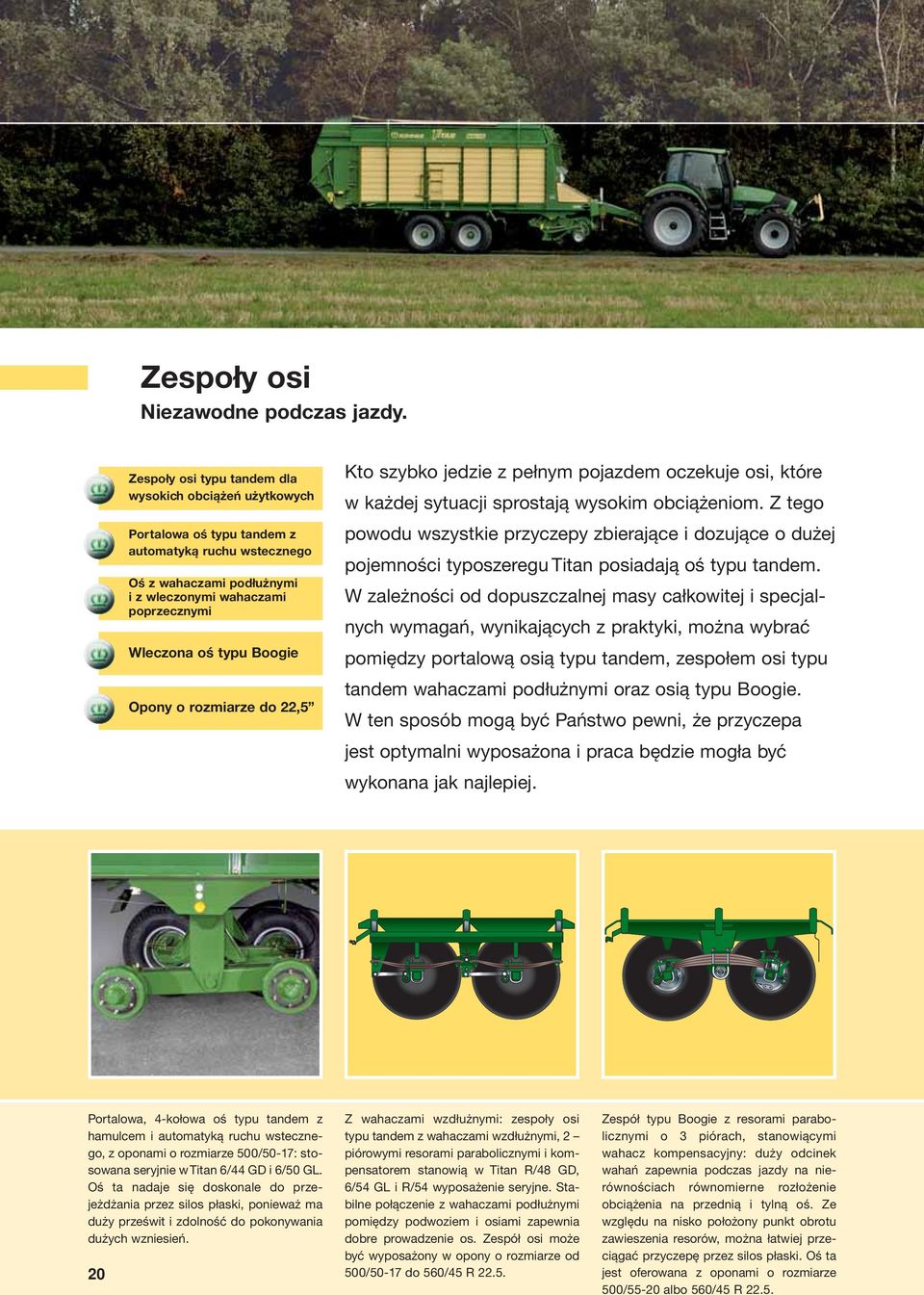

20 Zespoły osi Niezawodne podczas jazdy. Zespoły osi typu tandem dla wysokich obciążeń użytkowych Portalowa oś typu tandem z automatyką ruchu wstecznego Oś z wahaczami podłużnymi i z wleczonymi wahaczami poprzecznymi Kto szybko jedzie z pełnym pojazdem oczekuje osi, które w każdej sytuacji sprostają wysokim obciążeniom. Z tego powodu wszystkie przyczepy zbierające i dozujące o dużej pojemności typoszeregu Titan posiadają oś typu tandem. W zależności od dopuszczalnej masy całkowitej i specjalnych wymagań, wynikających z praktyki, można wybrać Wleczona oś typu Boogie pomiędzy portalową osią typu tandem, zespołem osi typu tandem wahaczami podłużnymi oraz osią typu Boogie. Opony o rozmiarze do 22,5 W ten sposób mogą być Państwo pewni, że przyczepa jest optymalni wyposażona i praca będzie mogła być wykonana jak najlepiej. Portalowa, 4-kołowa oś typu tandem z hamulcem i automatyką ruchu wstecznego, z oponami o rozmiarze 500/50-17: stosowana seryjnie w Titan 6/44 GD i 6/50 GL. Oś ta nadaje się doskonale do przejeżdżania przez silos płaski, ponieważ ma duży prześwit i zdolność do pokonywania dużych wzniesień. 20 Z wahaczami wzdłużnymi: zespoły osi typu tandem z wahaczami wzdłużnymi, 2 piórowymi resorami parabolicznymi i kompensatorem stanowią w Titan R/48 GD, 6/54 GL i R/54 wyposażenie seryjne. Stabilne połączenie z wahaczami podłużnymi pomiędzy podwoziem i osiami zapewnia dobre prowadzenie os. Zespół osi może być wyposażony w opony o rozmiarze od 500/50-17 do 560/45 R Zespół typu Boogie z resorami parabolicznymi o 3 piórach, stanowiącymi wahacz kompensacyjny: duży odcinek wahań zapewnia podczas jazdy na nierównościach równomierne rozłożenie obciążenia na przednią i tylną oś. Ze względu na nisko położony punkt obrotu zawieszenia resorów, można łatwiej przeciągać przyczepę przez silos płaski. Oś ta jest oferowana z oponami o rozmiarze 500/55-20 albo 560/45 R 22.5.

21 Duże prędkości jazdy i obciążenia użytkowe, praca na zboczach i na glebach o małej nośności oraz zwiększona świadomość konieczności utrzymania runi odgrywają decydującą rolę przy wyborze zespołu typu tandem. Osie typu tandem firmy KRONE są zespołami wyspecjalizowanymi. Portalowy zespół typu tandem zwraca uwagę swoim dużym prześwitem, zespołem wahaczy podłużnych z wleczoną osią przednią i tylną oraz zespołem typu Boogie o dużej zdolności pokonywania wzniesień. Osie typu Boogie i oś typu tandem z wahaczami podłużnymi mają pneumatyczny układ hamulcowy i są przystosowane do jazdy z prędkością 40 km/h. Wszystkie zespoły osi są zaprojektowane na prędkość 40 km/h. Bezpieczny transport drogowy i doskonały komfort jazdy: zespoły osi przyczep zbierających i dozujących o dużej pojemności są solidne i można na nich stosować różne rozmiary opon. Oś wleczona: tylna oś zespołu typu Boogie pokona każdy zakręt. Nie występuje zjawisko ciągnięcia bokiem. Specjalne sterowanie krzywkowe zwrotnic osi zapewnia jazdę na wprost także przy dużych prędkościach, dzięki uzależnionym od nacisków siłom reakcji działającym na koła. Przy jeździe wstecz: siłownik blokujący służy do blokowania osi wleczonej w położeniu środkowym. Pozwala to na łatwiejsze manewrowanie przyczepą. Blokada zapewnia bezpieczeństwo przy rozładunku na krawędzi silosu płaskiego. Opony do wyboru: w zależności od osi przyczepy posiadają opony o rozmiarze od 500/ PR do 560/45 R 22,5. Opony szerokie o rozmiarze 22,5 chronią ruń i prawie nie pozostawiają kolein. 21

22 Wyposażenie specjalne Sprzęg kulowy: komfortowa jazda, ponieważ ładunek jest ciągnięty całkowicie bez odrzutu. Sprzęg kulowy jest bardzo bezpiecznym połączeniem i przekonują swoją odpornością na zużycie. Resorowanie dyszla: jest to gwarancja spokojnej i komfortowej jazdy. Uderzenia przekazywane na ciągnik są przejmowane przez zasobnik z azotem, za pośrednictwem siłownika hydraulicznego dyszla. Dodatkowe kółka kopiujące: poruszają się one za podbieraczem i nie są umieszczone w śladzie ciągnika. Lepsze prowadzenie wysokościowe jest bardzo korzystne na glebach o małej nośności i w przypadku powstawania kolein. Zapewniają zbieranie czystej zielonki. Automatyka załadunku: gdy przedni obszar przyczepy jest całkowicie załadowany, przenośnik podłogowy automatycznie przesuwa zielonkę do tyłu. Terminal komfortowej obsługi: stanowi opcję w Titan R/54GL. Za pośrednictwem terminalu z wyświetlaczem można sterować funkcjami roboczymi i przeprowadzać diagnostykę. Komfortowy układ obsługi jest przystosowany do Load-Sensing. Trzeci bęben dozujący: przyczepy dozujące Titan 6/44 GD i R/48 GD mogą być wyposażone w dodatkowy, trzeci bęben dozujący. Trzeci bęben zapewnia jeszcze równomierniejsze rozprowadzanie zielonki. 22

23 Dane techniczne TYP 6/50 GL 6/54 GL R/54 GL 6/44 GD R/48 GD Długość mm Szerokość mm Wysokość mm 3730 (3680*) (3630*) 3580 Wysokość w stanie złożonym mm ** 2950** Wysokość podłogi mm Pojemność (zielonka przewiędnięta) m Pojemność (DIN 11741) m 3 26, ,3 28 Najmniejszy rozmiar opon 500/ / / / /50-17 Największy rozmiar opon 560/45-22,5 560/45-22,5 560/45-22,5 560/45-22, / , Szerokość podbieracza mm Długość ciecia przy 18 nożach mm nożach mm Dopuszczalna masa całkowita kg ( lub15.500)*** (15.500)*** (15.500)*** ( lub15.500)*** (15.500)*** Bębny dozujące , w opcji 3 2, optional 3 Dopuszczalny nacisk na zaczepie kg Zapotrzebowanie mocy kw(km) 66 (90) 73 (100) 92 (125) 66 (90) 92 (125) Prędkość obrotowa wału odbioru mocy 1/min * Wysokość montażowa kabłąka rurowego skrzyni w razie potrzeby ** Możliwa tylko przy wyposażeniu seryjnym w 2 bębny dozujące *** W zależności od wariantu osi Do serwisu przykłada się w firmie KRONE dużą uwagę. Każdy już kiedyś to przeżył i chciałby o tym zapomnieć: przestój linii zbioru pasz. Teraz chodzi o każdą minutę. KRONE wie o tym i dzięki gęstej sieci kompetentnych partnerów dystrybucyjnych i dobrze wyposażonym, regionalnym magazynom części zamiennych może natychmiast pomóc. Tak aby wszystko toczyło się dalej, zgodnie z mottem: dobry zbiór decyduje o wszystkim. Oryginalne części zamienne bardziej się opłacają, gdyż opłaca się stosować sprawdzoną jakość. Kto tego już kiedyś nie próbował? Część zamienna podobno o dobrej jakości, kupiona w sąsiedztwie, niestety nie spełniła swojego zadania. Wiele testów przeprowadzanych przez specjalistyczne czasopisma wykazało, że części o jakości sprawdzonej przez producenta mają dłuższą trwałość i lepiej działają. Nie należy więc godzić się na kompromisy. Proszę zaufać oryginalnym częściom zamiennym firmy KRONE. 23

24 Program produkcji maszyn do zbioru pasz firmy KRONE Kosiarki rotacyjne talerzowe Przetrząsacze karuzelowe Zgrabiarki karuzelowe Przyczepy zbierające / wozy dozujące Przyczepy zbierające dwufunkcyjne Prasy zwijające Prasoowijarki Prasy do formowania bel prostopadłościennych Samojezdne kosiarki polowe Sieczkarnie polowe Zastrzega się prawo do wprowadzania zmian technicznych. Na rysunkach przedstawiono częściowo wyposażenie specjalne. Ihr Vertriebspartner Ernte gut, alles gut! Maschinenfabrik Bernard KRONE GmbH Heinrich-Krone-Straße 10, D Spelle Postfach 1163, D Spelle Titan (PL) 03/06 Telefon: +49(0) 5977/935-0 Telefax: +49(0) 5977/ info.ldm@krone.de
