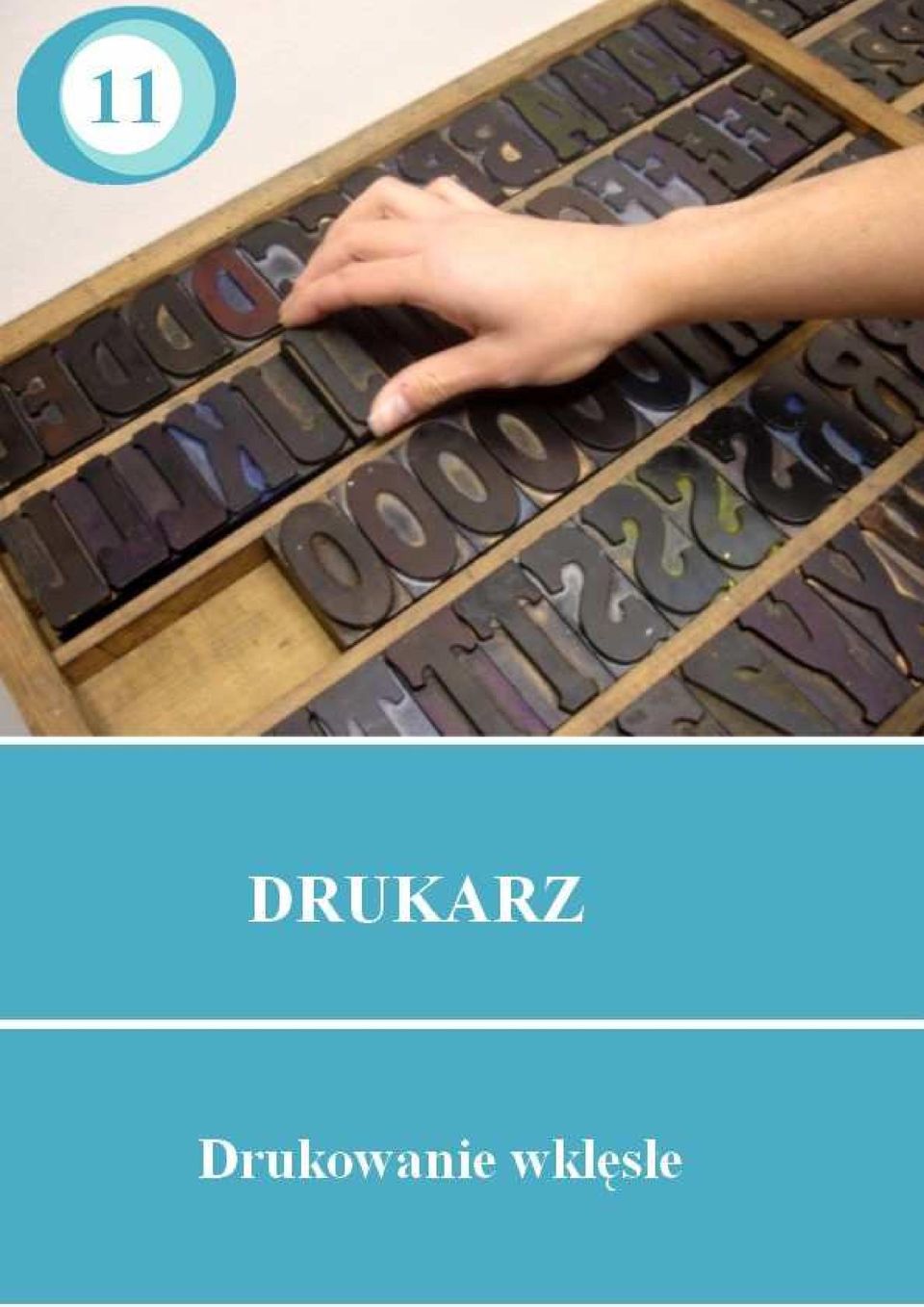

1

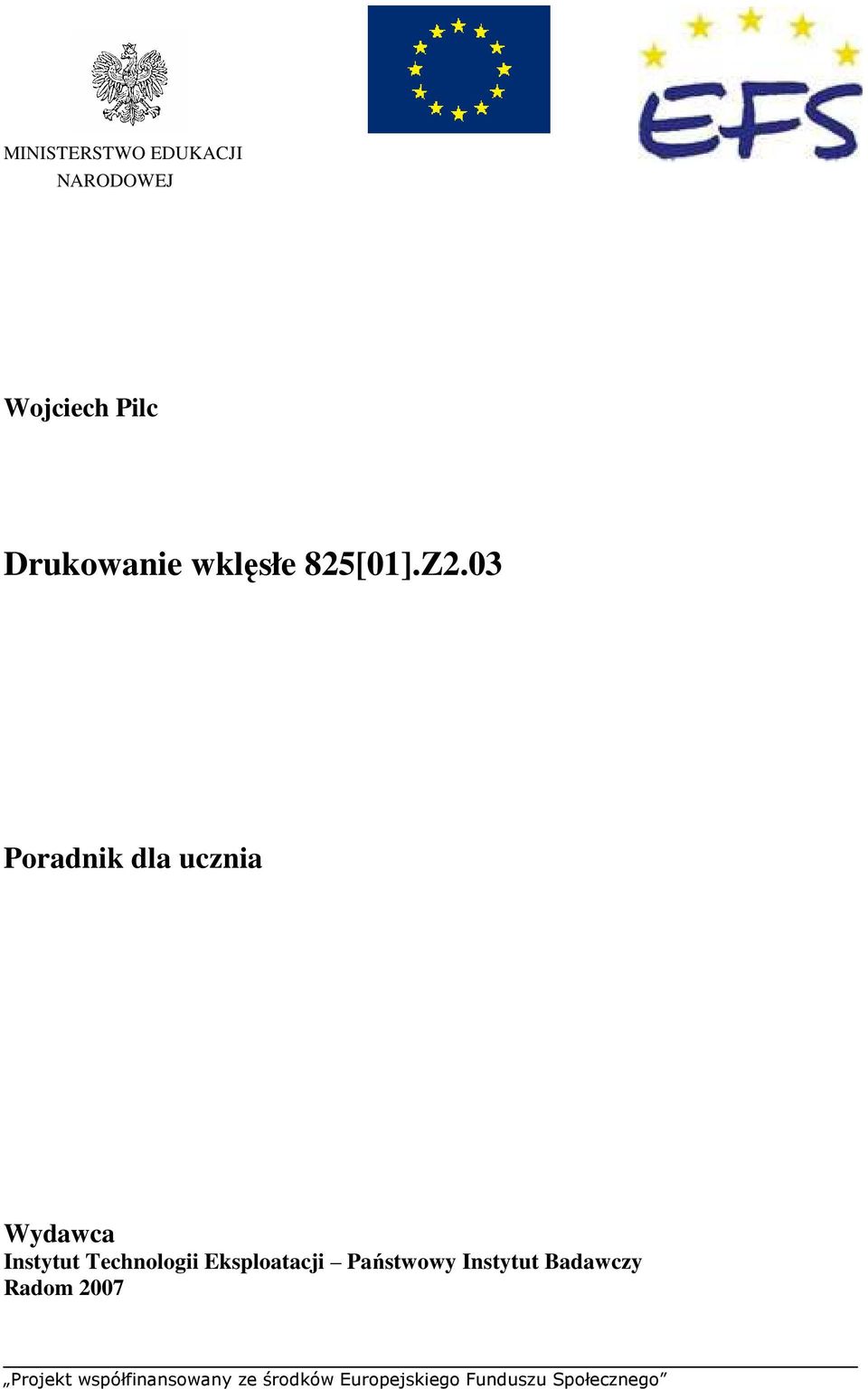

2 MINISTERSTWO EDUKACJI NARODOWEJ Wojciech Pilc Drukowanie wklęsłe 825[01].Z2.03 Poradnik dla ucznia Wydawca Instytut Technologii Eksploatacji Państwowy Instytut Badawczy Radom 2007

3 Recenzenci: mgr inŝ. Tomasz Pawłowski mgr inŝ. Maria Widawska Opracowanie redakcyjne: mgr ElŜbieta Gonciarz Konsultacja: mgr Małgorzata Sienna Poradnik stanowi obudowę dydaktyczną programu jednostki modułowej 825[01].Z2.03, Drukowanie wklęsłe, zawartego w modułowym programie nauczania dla zawodu drukarz. Wydawca Instytut Technologii Eksploatacji Państwowy Instytut Badawczy, Radom

4 SPIS TREŚCI 1. Wprowadzenie 3 2. Wymagania wstępne 5 3. Cele kształcenia 6 4. Materiał nauczania Organizacja i przebieg procesu drukowania wklęsłodrukowego Materiał nauczania Pytania sprawdzające Ćwiczenia Sprawdzian postępów Kontrola jakości procesu drukowania wklęsłego Materiał nauczania Pytania sprawdzające Ćwiczenia Sprawdzian postępów Sprawdzian osiągnięć ucznia Literatura 39 2

5 1. WPROWADZENIE Poradnik ten będzie Ci pomocny w przyswajaniu wiedzy i kształtowaniu umiejętności z zakresu organizacji i przebiegu procesu drukowania wklęsłego oraz kontroli jego jakości. Wiadomości i umiejętności z tej dziedziny zostały określone w programie jednostki modułowej 825[01].Z2.03 Drukowanie wklęsłe. Jest to jednostka modułowa zawarta w module Technologia drukowania wklęsłego (schemat układu jednostek modułowych przedstawiony jest na stronie 4 tego poradnika). Tak jak kaŝda jednostka modułowa, równieŝ i ta ma ściśle określone cele kształcenia, materiał nauczania oraz wskazania metodyczne do realizacji programu. W poradniku znajdziesz: wymagania wstępne wykaz umiejętności, jakie powinieneś mieć juŝ ukształtowane, abyś bez problemów mógł korzystać z poradnika, cele kształcenia wykaz umiejętności, jakie ukształtujesz podczas pracy z poradnikiem, materiał nauczania wiadomości teoretyczne niezbędne do osiągnięcia załoŝonych celów kształcenia i opanowania umiejętności zawartych w jednostce modułowej, zestaw pytań, abyś mógł sprawdzić, czy juŝ opanowałeś określone treści, ćwiczenia, które pomogą Ci zweryfikować wiadomości teoretyczne oraz ukształtować umiejętności praktyczne, sprawdzian postępów, sprawdzian osiągnięć, przykładowy zestaw zadań. Zaliczenie testu potwierdzi opanowanie materiału całej jednostki modułowej, literaturę uzupełniającą. Treść programu jednostki modułowej zawiera podstawowe zagadnienia związane z organizacją, planowaniem i przygotowaniem procesów drukowania wklęsłego. Jeden z rozdziałów poświęcony jest ogólnie pojętej jakości w odniesieniu do odbitek przyrządowych, druków, a takŝe utrzymania maszyn. W jednostce modułowej 825[01].Z2.03 szeroko omówiono zagadnienia dotyczące zagroŝeń w procesie druku wklęsłodrukowego, środków ochrony indywidualnej, a takŝe zagadnień bezpieczeństwa i higieny pracy, ochrony przeciwpoŝarowej i ochrony środowiska podczas pracy przy maszynach do drukowania wklęsłego. Jednostka modułowa Drukowanie wklęsłe jest podzielona na dwa rozdziały: organizacja i przebieg procesu drukowania wklęsłodrukowego, kontrola jakości procesu drukowania wklęsłego. Przed przystąpieniem do realizacji ćwiczeń odpowiedz na pytania sprawdzające, które są zamieszczone w kaŝdym rozdziale po materiale nauczania. Udzielone odpowiedzi pozwolą Ci sprawdzić, czy jesteś dobrze przygotowany do wykonywania zadań. Po zakończeniu realizacji programu tej jednostki modułowej nauczyciel sprawdzi Twoje wiadomości i umiejętności za pomocą testu pisemnego lub zadania typu próba pracy. Abyś miał moŝliwość dokonania ewaluacji swoich działań, rozwiąŝ przykładowy test sumujący zamieszczony na końcu tego poradnika. 3

6 825[01].Z2 Technologia drukowania wklęsłego 825[01].Z2.01 Eksploatowanie maszyn do drukowania wklęsłego 825[01]Z2.02 Przygotowanie form do drukowania wklęsłego 825[01]Z2.03 Drukowanie wklęsłe Schemat układu jednostek modułowych 4

7 2. WYMAGANIA WSTĘPNE Przystępując do realizacji nauczania jednostki modułowej, powinieneś umieć: posługiwać się terminologią poligraficzną, posługiwać się podstawowymi miarami poligraficznymi, charakteryzować papiery drukowe, klasyfikować oraz określić skład farb drukowych, określać mechanizmy utrwalania farb, klasyfikować formy drukowe do wklęsłych technik drukowania, klasyfikować wklęsłodrukowe maszyny drukujące, rozróŝniać formy drukowe do drukowania wklęsłego, charakteryzować materiały i budowę form do drukowania wklęsłego, określać sposoby wykonania form do drukowania wklęsłego, określać wymagania jakie muszą spełniać formy drukowe do drukowania wklęsłego, oceniać jakość form drukowych, dobierać i przygotować podłoŝa do produkcji, przygotowywać farby drukarskie oraz materiały pomocnicze, korzystać z norm i literatury technicznej, korzystać z katalogów materiałów i informacji w Internecie, stosować przepisy bezpieczeństwa i higieny pracy, ochrony przeciwpoŝarowej i ochrony środowiska. 5

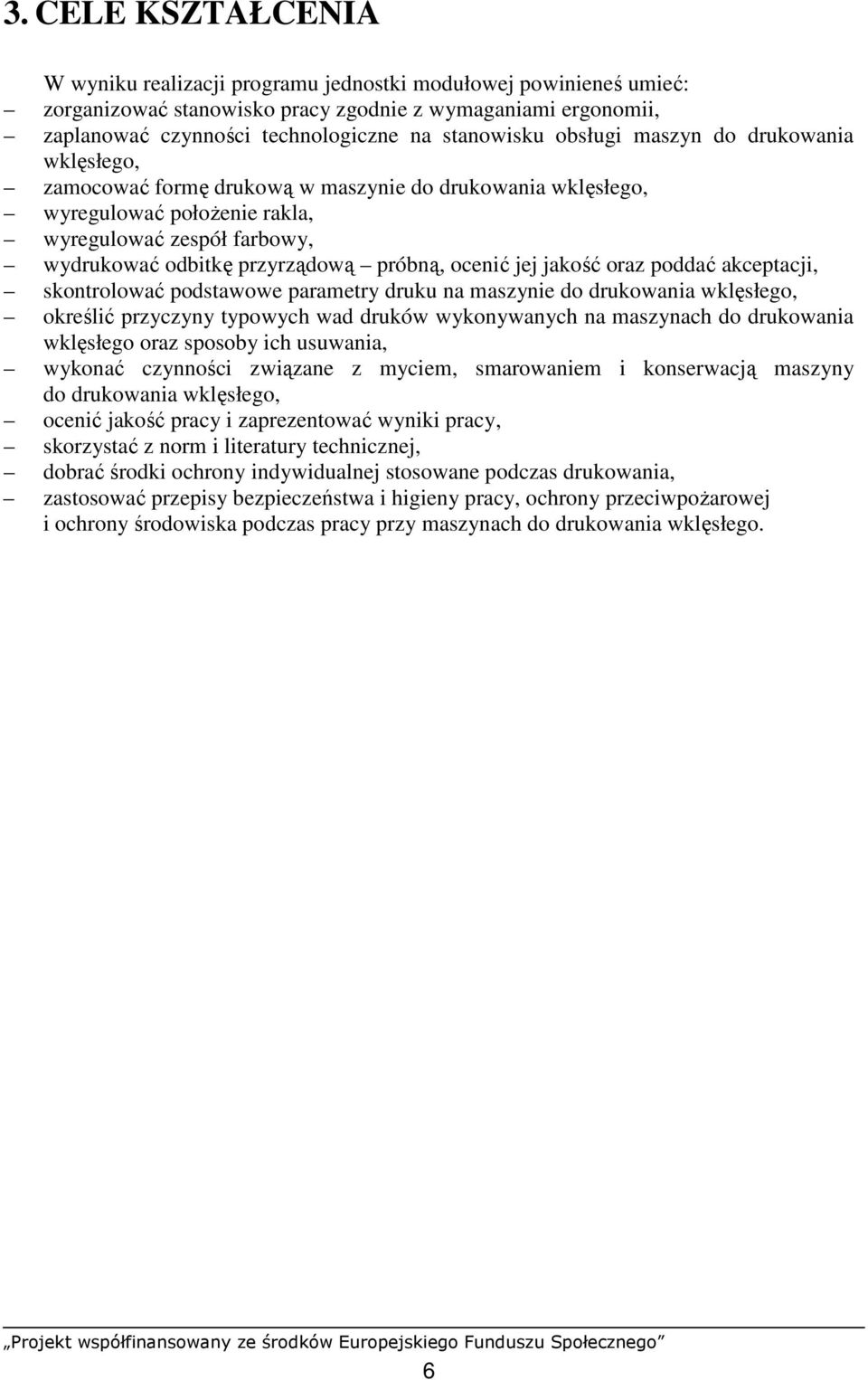

8 3. CELE KSZTAŁCENIA W wyniku realizacji programu jednostki modułowej powinieneś umieć: zorganizować stanowisko pracy zgodnie z wymaganiami ergonomii, zaplanować czynności technologiczne na stanowisku obsługi maszyn do drukowania wklęsłego, zamocować formę drukową w maszynie do drukowania wklęsłego, wyregulować połoŝenie rakla, wyregulować zespół farbowy, wydrukować odbitkę przyrządową próbną, ocenić jej jakość oraz poddać akceptacji, skontrolować podstawowe parametry druku na maszynie do drukowania wklęsłego, określić przyczyny typowych wad druków wykonywanych na maszynach do drukowania wklęsłego oraz sposoby ich usuwania, wykonać czynności związane z myciem, smarowaniem i konserwacją maszyny do drukowania wklęsłego, ocenić jakość pracy i zaprezentować wyniki pracy, skorzystać z norm i literatury technicznej, dobrać środki ochrony indywidualnej stosowane podczas drukowania, zastosować przepisy bezpieczeństwa i higieny pracy, ochrony przeciwpoŝarowej i ochrony środowiska podczas pracy przy maszynach do drukowania wklęsłego. 6

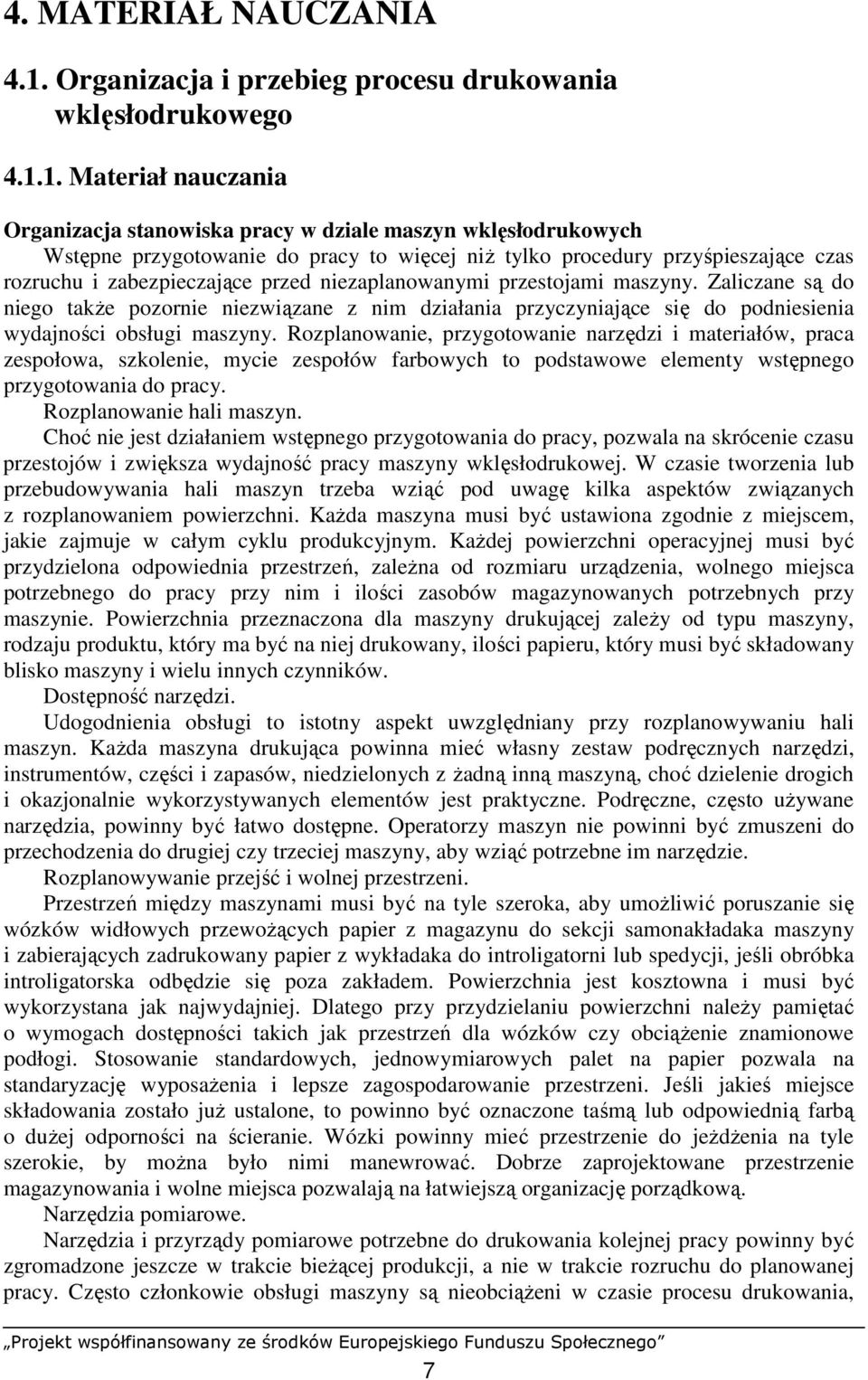

9 4. MATERIAŁ NAUCZANIA 4.1. Organizacja i przebieg procesu drukowania wklęsłodrukowego Materiał nauczania Organizacja stanowiska pracy w dziale maszyn wklęsłodrukowych Wstępne przygotowanie do pracy to więcej niŝ tylko procedury przyśpieszające czas rozruchu i zabezpieczające przed niezaplanowanymi przestojami maszyny. Zaliczane są do niego takŝe pozornie niezwiązane z nim działania przyczyniające się do podniesienia wydajności obsługi maszyny. Rozplanowanie, przygotowanie narzędzi i materiałów, praca zespołowa, szkolenie, mycie zespołów farbowych to podstawowe elementy wstępnego przygotowania do pracy. Rozplanowanie hali maszyn. Choć nie jest działaniem wstępnego przygotowania do pracy, pozwala na skrócenie czasu przestojów i zwiększa wydajność pracy maszyny wklęsłodrukowej. W czasie tworzenia lub przebudowywania hali maszyn trzeba wziąć pod uwagę kilka aspektów związanych z rozplanowaniem powierzchni. KaŜda maszyna musi być ustawiona zgodnie z miejscem, jakie zajmuje w całym cyklu produkcyjnym. KaŜdej powierzchni operacyjnej musi być przydzielona odpowiednia przestrzeń, zaleŝna od rozmiaru urządzenia, wolnego miejsca potrzebnego do pracy przy nim i ilości zasobów magazynowanych potrzebnych przy maszynie. Powierzchnia przeznaczona dla maszyny drukującej zaleŝy od typu maszyny, rodzaju produktu, który ma być na niej drukowany, ilości papieru, który musi być składowany blisko maszyny i wielu innych czynników. Dostępność narzędzi. Udogodnienia obsługi to istotny aspekt uwzględniany przy rozplanowywaniu hali maszyn. KaŜda maszyna drukująca powinna mieć własny zestaw podręcznych narzędzi, instrumentów, części i zapasów, niedzielonych z Ŝadną inną maszyną, choć dzielenie drogich i okazjonalnie wykorzystywanych elementów jest praktyczne. Podręczne, często uŝywane narzędzia, powinny być łatwo dostępne. Operatorzy maszyn nie powinni być zmuszeni do przechodzenia do drugiej czy trzeciej maszyny, aby wziąć potrzebne im narzędzie. Rozplanowywanie przejść i wolnej przestrzeni. Przestrzeń między maszynami musi być na tyle szeroka, aby umoŝliwić poruszanie się wózków widłowych przewoŝących papier z magazynu do sekcji samonakładaka maszyny i zabierających zadrukowany papier z wykładaka do introligatorni lub spedycji, jeśli obróbka introligatorska odbędzie się poza zakładem. Powierzchnia jest kosztowna i musi być wykorzystana jak najwydajniej. Dlatego przy przydzielaniu powierzchni naleŝy pamiętać o wymogach dostępności takich jak przestrzeń dla wózków czy obciąŝenie znamionowe podłogi. Stosowanie standardowych, jednowymiarowych palet na papier pozwala na standaryzację wyposaŝenia i lepsze zagospodarowanie przestrzeni. Jeśli jakieś miejsce składowania zostało juŝ ustalone, to powinno być oznaczone taśmą lub odpowiednią farbą o duŝej odporności na ścieranie. Wózki powinny mieć przestrzenie do jeŝdŝenia na tyle szerokie, by moŝna było nimi manewrować. Dobrze zaprojektowane przestrzenie magazynowania i wolne miejsca pozwalają na łatwiejszą organizację porządkową. Narzędzia pomiarowe. Narzędzia i przyrządy pomiarowe potrzebne do drukowania kolejnej pracy powinny być zgromadzone jeszcze w trakcie bieŝącej produkcji, a nie w trakcie rozruchu do planowanej pracy. Często członkowie obsługi maszyny są nieobciąŝeni w czasie procesu drukowania, 7

10 skoro więc nie wszyscy są potrzebni w czasie produkcji, mogą zacząć gromadzić narzędzia i materiały potrzebne do następnego zlecenia. Takie działania skracają czas przestoju przeznaczonego na rozruch. Wiele narzędzi, przyrządów pomiarowych i innych materiałów potrzebnych do przeprowadzenia rozruchu powinno być zgromadzonych w pobliŝu maszyny. NajwaŜniejsze z nich to: klucz dynamometryczny, wybrane klucze do regulacji maszyny, mikrometr obciąŝnikowy, przyrząd pomiarowy do mierzenia parametrów formy wklęsłej, szkła powiększające do kontroli struktury rastrowej kałamarzyków. densytometr do pomiaru gęstości optycznej farby lub spektrofotometr z dodatkową moŝliwością pomiaru barwy, instrukcje dotyczące obsługi i eksploatacji maszyny. Papier. Przygotowanie papieru wklęsłodrukowego lub innych podłoŝy drukowych jest istotnym czynnikiem w skracaniu czasu przestojów maszyny. Klimatyzowanie i kondycjonowanie papieru do warunków panujących w hali maszyn jest elementem wstępnego przygotowania do pracy. Papier musi zostać sprowadzony do hali maszyn na tyle wcześnie, by zdąŝył dostosować się do jej warunków temperaturowych. Przy produkcji wielobarwnej lub wymagającej dokładnego pasowania obsługa moŝe stracić kilka godzin rozruchu, próbując ustawić pasowanie arkuszy wadliwej jakości. Taka sytuacja zachodzi zazwyczaj przy drugim przebiegu przez maszynę, kiedy nadruk pierwszego koloru uległ deformacji. Wtedy jest juŝ za późno, by cokolwiek zrobić z papierem. Wilgotność papieru moŝe być mierzona za pomocą higrometru. Hala maszyn powinna być klimatyzowana i powinna istnieć moŝliwość kontrolowania wilgotności. Papier powinien być skontrolowany i przetestowany przed rozruchem maszyny. Falistość brzegów papieru moŝna wykryć natychmiast po odwinięciu palety lub roli. MoŜna teŝ zmierzyć ph papieru. NaleŜy sprawdzić, czy krawędzie papieru są równe i prostopadłe do łapek i mierzycy. Farby wklęsłodrukowe. Nie ma Ŝadnego ekonomicznego uzasadnienia, by kupować tanie farby, jeśli powodują one problemy podczas drukowania. Farba nie mająca odpowiedniej intensywności barwy wymaga nałoŝenia jej grubszej warstwy, co powoduje problemy z wałkami farbowymi i formą. Farby powinny być testowane, dostosowywane i dobierane kolorystycznie na długo przed czasem rozruchu. RównieŜ odpowiednio wcześniej powinien być dokonany dobór farby oraz pomocniczych środków drukowych odpowiednio do typu podłoŝa oraz rodzaju produkcji. Sprawdzone być powinny kałamarze, zbiorniki na farbę oraz pompy tłoczące farbę do kałamarzy. Pojemniki z farbami powinny być łatwo dostępne i odpowiednio oznaczone. Planowanie czynności technologicznych na stanowisku obsługi maszyn wklęsłodrukowych Właściwe zaplanowanie prac jest waŝnym czynnikiem sprzyjającym wydajności pracy maszyny. Bez właściwego planowania czas jest tracony, szczególnie podczas prac krótkoterminowych. Planowanie powinno się zacząć juŝ w biurze produkcji i zostać poprawnie przeprowadzone aŝ do spedycji. W ten sposób kaŝdy dział wie, jaki produkt i kiedy zostanie do niego przysłany i do kiedy naleŝy go ukończyć. Co najwaŝniejsze, właściwe planowanie zapewnia dostarczenie papieru i farby do kaŝdej pracy w odpowiednim czasie. Zapewnia czas wystarczający na zbadanie papieru, obcięcie go do poŝądanego formatu i klimatyzowanie. Przewiduje się teŝ czas na przygotowanie farb, przetestowanie ich i przywiezienie do maszyny. Gwarantuje, Ŝe wszystkie formy drukowe będą gotowe, gdy staną się potrzebne. Właściwe planowanie moŝe nawet wyeliminować konieczność mycia 8

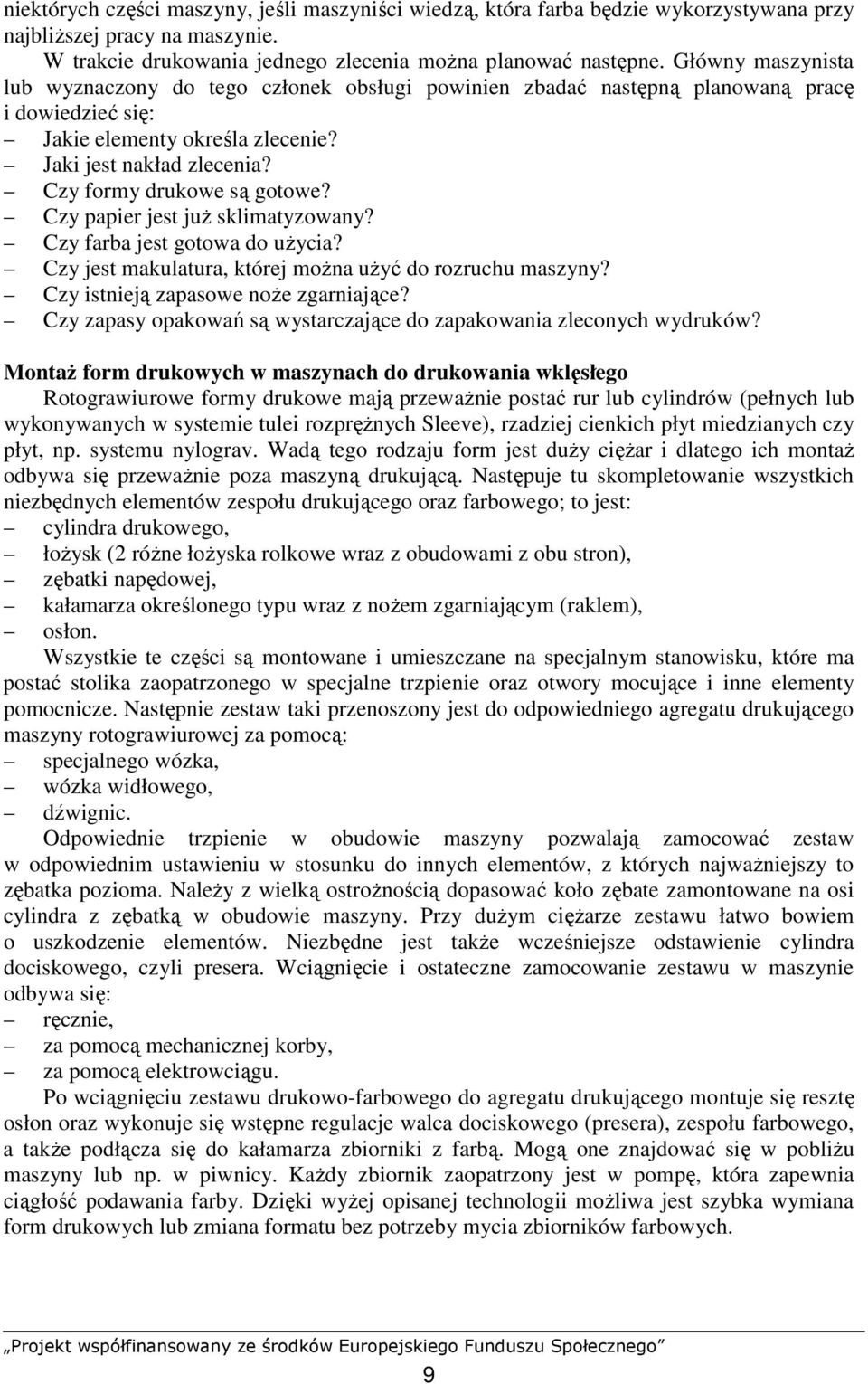

11 niektórych części maszyny, jeśli maszyniści wiedzą, która farba będzie wykorzystywana przy najbliŝszej pracy na maszynie. W trakcie drukowania jednego zlecenia moŝna planować następne. Główny maszynista lub wyznaczony do tego członek obsługi powinien zbadać następną planowaną pracę i dowiedzieć się: Jakie elementy określa zlecenie? Jaki jest nakład zlecenia? Czy formy drukowe są gotowe? Czy papier jest juŝ sklimatyzowany? Czy farba jest gotowa do uŝycia? Czy jest makulatura, której moŝna uŝyć do rozruchu maszyny? Czy istnieją zapasowe noŝe zgarniające? Czy zapasy opakowań są wystarczające do zapakowania zleconych wydruków? MontaŜ form drukowych w maszynach do drukowania wklęsłego Rotograwiurowe formy drukowe mają przewaŝnie postać rur lub cylindrów (pełnych lub wykonywanych w systemie tulei rozpręŝnych Sleeve), rzadziej cienkich płyt miedzianych czy płyt, np. systemu nylograv. Wadą tego rodzaju form jest duŝy cięŝar i dlatego ich montaŝ odbywa się przewaŝnie poza maszyną drukującą. Następuje tu skompletowanie wszystkich niezbędnych elementów zespołu drukującego oraz farbowego; to jest: cylindra drukowego, łoŝysk (2 róŝne łoŝyska rolkowe wraz z obudowami z obu stron), zębatki napędowej, kałamarza określonego typu wraz z noŝem zgarniającym (raklem), osłon. Wszystkie te części są montowane i umieszczane na specjalnym stanowisku, które ma postać stolika zaopatrzonego w specjalne trzpienie oraz otwory mocujące i inne elementy pomocnicze. Następnie zestaw taki przenoszony jest do odpowiedniego agregatu drukującego maszyny rotograwiurowej za pomocą: specjalnego wózka, wózka widłowego, dźwignic. Odpowiednie trzpienie w obudowie maszyny pozwalają zamocować zestaw w odpowiednim ustawieniu w stosunku do innych elementów, z których najwaŝniejszy to zębatka pozioma. NaleŜy z wielką ostroŝnością dopasować koło zębate zamontowane na osi cylindra z zębatką w obudowie maszyny. Przy duŝym cięŝarze zestawu łatwo bowiem o uszkodzenie elementów. Niezbędne jest takŝe wcześniejsze odstawienie cylindra dociskowego, czyli presera. Wciągnięcie i ostateczne zamocowanie zestawu w maszynie odbywa się: ręcznie, za pomocą mechanicznej korby, za pomocą elektrowciągu. Po wciągnięciu zestawu drukowo-farbowego do agregatu drukującego montuje się resztę osłon oraz wykonuje się wstępne regulacje walca dociskowego (presera), zespołu farbowego, a takŝe podłącza się do kałamarza zbiorniki z farbą. Mogą one znajdować się w pobliŝu maszyny lub np. w piwnicy. KaŜdy zbiornik zaopatrzony jest w pompę, która zapewnia ciągłość podawania farby. Dzięki wyŝej opisanej technologii moŝliwa jest szybka wymiana form drukowych lub zmiana formatu bez potrzeby mycia zbiorników farbowych. 9

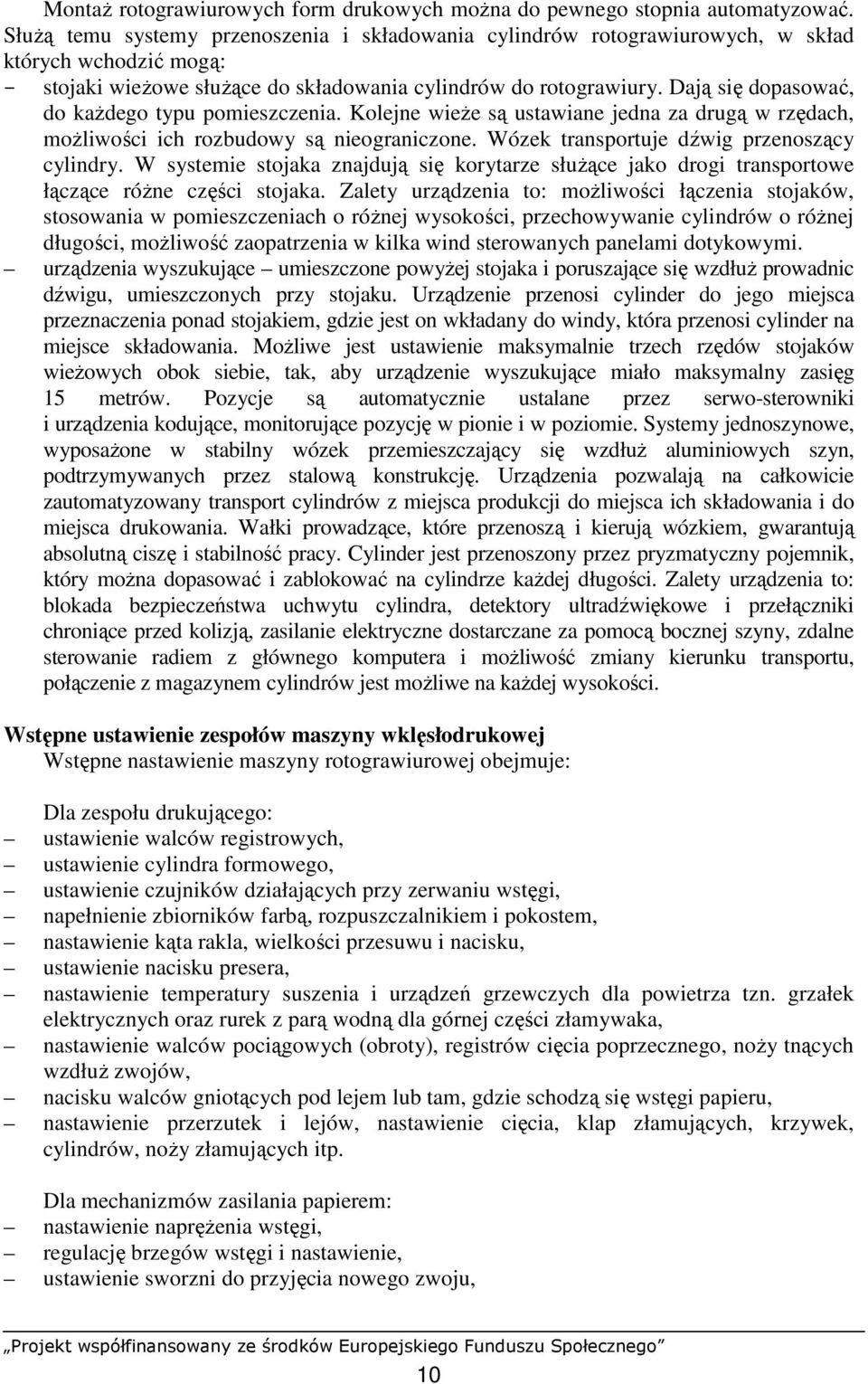

12 MontaŜ rotograwiurowych form drukowych moŝna do pewnego stopnia automatyzować. SłuŜą temu systemy przenoszenia i składowania cylindrów rotograwiurowych, w skład których wchodzić mogą: stojaki wieŝowe słuŝące do składowania cylindrów do rotograwiury. Dają się dopasować, do kaŝdego typu pomieszczenia. Kolejne wieŝe są ustawiane jedna za drugą w rzędach, moŝliwości ich rozbudowy są nieograniczone. Wózek transportuje dźwig przenoszący cylindry. W systemie stojaka znajdują się korytarze słuŝące jako drogi transportowe łączące róŝne części stojaka. Zalety urządzenia to: moŝliwości łączenia stojaków, stosowania w pomieszczeniach o róŝnej wysokości, przechowywanie cylindrów o róŝnej długości, moŝliwość zaopatrzenia w kilka wind sterowanych panelami dotykowymi. urządzenia wyszukujące umieszczone powyŝej stojaka i poruszające się wzdłuŝ prowadnic dźwigu, umieszczonych przy stojaku. Urządzenie przenosi cylinder do jego miejsca przeznaczenia ponad stojakiem, gdzie jest on wkładany do windy, która przenosi cylinder na miejsce składowania. MoŜliwe jest ustawienie maksymalnie trzech rzędów stojaków wieŝowych obok siebie, tak, aby urządzenie wyszukujące miało maksymalny zasięg 15 metrów. Pozycje są automatycznie ustalane przez serwo-sterowniki i urządzenia kodujące, monitorujące pozycję w pionie i w poziomie. Systemy jednoszynowe, wyposaŝone w stabilny wózek przemieszczający się wzdłuŝ aluminiowych szyn, podtrzymywanych przez stalową konstrukcję. Urządzenia pozwalają na całkowicie zautomatyzowany transport cylindrów z miejsca produkcji do miejsca ich składowania i do miejsca drukowania. Wałki prowadzące, które przenoszą i kierują wózkiem, gwarantują absolutną ciszę i stabilność pracy. Cylinder jest przenoszony przez pryzmatyczny pojemnik, który moŝna dopasować i zablokować na cylindrze kaŝdej długości. Zalety urządzenia to: blokada bezpieczeństwa uchwytu cylindra, detektory ultradźwiękowe i przełączniki chroniące przed kolizją, zasilanie elektryczne dostarczane za pomocą bocznej szyny, zdalne sterowanie radiem z głównego komputera i moŝliwość zmiany kierunku transportu, połączenie z magazynem cylindrów jest moŝliwe na kaŝdej wysokości. Wstępne ustawienie zespołów maszyny wklęsłodrukowej Wstępne nastawienie maszyny rotograwiurowej obejmuje: Dla zespołu drukującego: ustawienie walców registrowych, ustawienie cylindra formowego, ustawienie czujników działających przy zerwaniu wstęgi, napełnienie zbiorników farbą, rozpuszczalnikiem i pokostem, nastawienie kąta rakla, wielkości przesuwu i nacisku, ustawienie nacisku presera, nastawienie temperatury suszenia i urządzeń grzewczych dla powietrza tzn. grzałek elektrycznych oraz rurek z parą wodną dla górnej części złamywaka, nastawienie walców pociągowych (obroty), registrów cięcia poprzecznego, noŝy tnących wzdłuŝ zwojów, nacisku walców gniotących pod lejem lub tam, gdzie schodzą się wstęgi papieru, nastawienie przerzutek i lejów, nastawienie cięcia, klap złamujących, krzywek, cylindrów, noŝy złamujących itp. Dla mechanizmów zasilania papierem: nastawienie napręŝenia wstęgi, regulację brzegów wstęgi i nastawienie, ustawienie sworzni do przyjęcia nowego zwoju, 10

13 odpowiednie ustawienie pasów napędzających zwój oraz ramion do zamocowania zwoju, ustawienie samonakładaka, ustawienie wykładaka, ustawienie zespołów wykrawających i tłoczących. Wszystkie te czynności oraz wiele innych moŝna wykonać za pomocą przycisków pulpitu sterującego maszyną. Rozmieszczone w wielu miejscach czujniki oraz instrumenty pomiarowe określają miejsca niesprawnie pracujące lub awarie. NapręŜenia we wstędze papieru mogą być śledzone od zwoju aŝ do cięcia poprzecznego wstęg. Odpowiednie urządzenie analizuje proces drukowania, podając wahania registra, gęstości farb w kaŝdym zespole drukującym, prędkość drukowania, liczbę dobrych egzemplarzy oraz makulatury. Podaje teŝ zuŝycie poszczególnych farb, rozpuszczalnika, pokostu, a takŝe czas zakończenia nakładu itp. W przypadku przerwania drukowania podaje przyczyny (zerwanie wstęgi, brak farby itp.). Zmagazynowane dane dotyczące druku nakładu stanowią bazę przy powtórzeniu nakładu oraz podstawę przygotowania rachunków, usprawnienia pracy itp. Systemy stosowane w maszynach rotograwiurowych zwojowych łączą się przez CIM (Computer Integrated Manufacturing) z innymi działami drukarni, np. przygotowalnią cylindrów, działem technicznym i finansowym. Regulacja zespołu farbowego oraz rakla Zespoły farbowe maszyn rotograwiurowych muszą być dostosowane do farb ciekłych. Istnieją trzy podstawowe systemy zespołów farbowych. KaŜdy z nich ma jakieś wady i zalety, ale konstrukcja, zasada działania i regulacja cylindrów są podobne. Rys. 1. Schematy rozwiązań zespołów farbowych w maszynach rotograwiurowych [11, s. 231] Zespoły farbowe maszyn rotograwiurowych są stosunkowo proste. Całość farby z miejsc niedrukujących usuwana jest metalowym noŝem zgarniającym (raklem), umieszczonym bezpośrednio przed strefą drukowania, by zminimalizować ilość odparowanego rozpuszczalnika z kałamarzyków farbowych. Praca rakla ma podstawowy wpływ na efekt druku. Parametrami zmiennymi zespołów farbowych, które podlegają regulacji, są: kąt nastawienia rakla, docisk rakla do formy, wielkość i częstotliwość ruchu osiowego, szerokość krawędzi rakla w strefie kontaktu, głębokość zanurzenia cylindra farbowego. Istnieje kilka konstrukcji docisku rakla do cylindra. W starszych maszynach są to systemy: z listwą podpierającą, z przeciwwagą lub z przekładnią ślimakową. 11

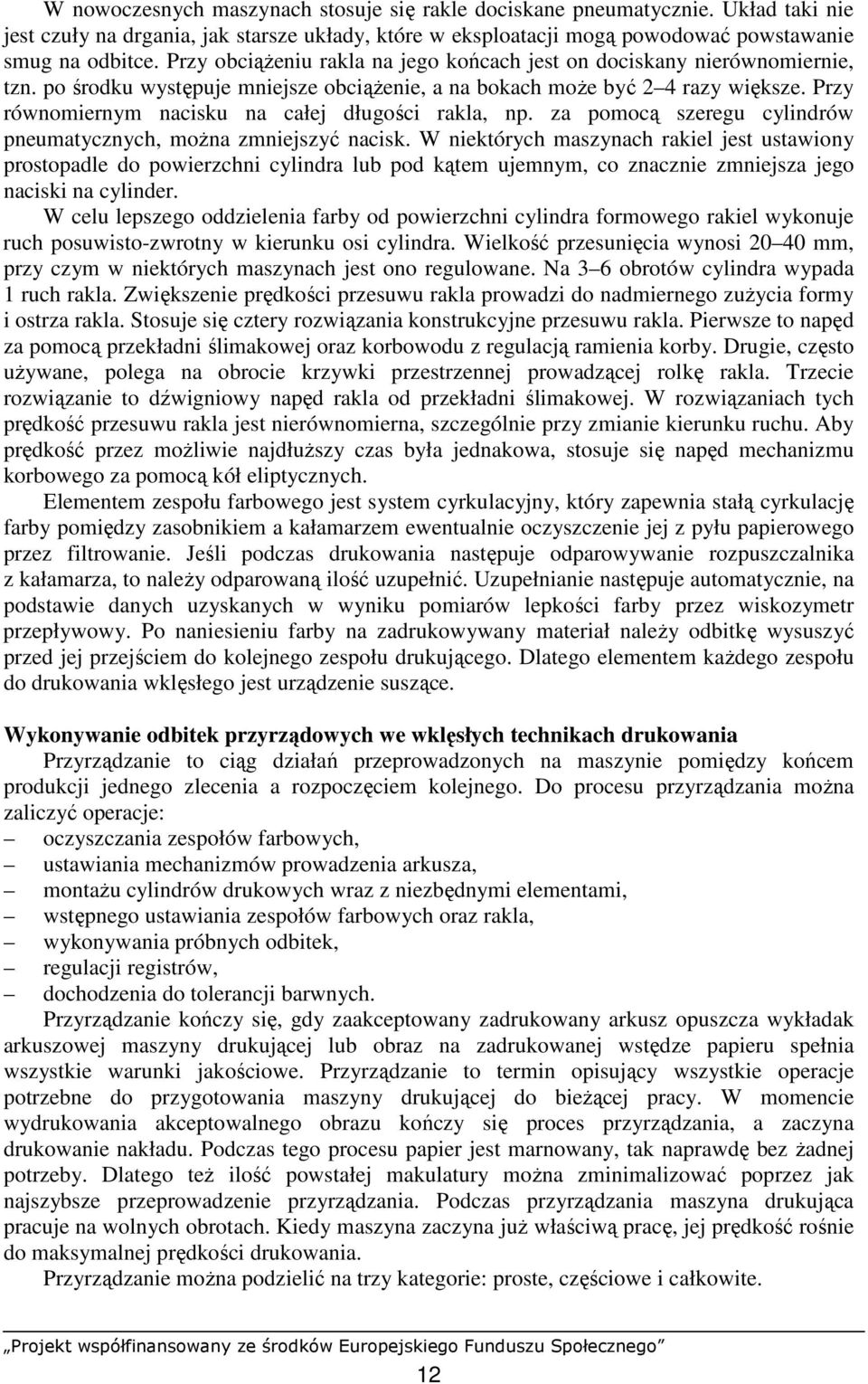

14 W nowoczesnych maszynach stosuje się rakle dociskane pneumatycznie. Układ taki nie jest czuły na drgania, jak starsze układy, które w eksploatacji mogą powodować powstawanie smug na odbitce. Przy obciąŝeniu rakla na jego końcach jest on dociskany nierównomiernie, tzn. po środku występuje mniejsze obciąŝenie, a na bokach moŝe być 2 4 razy większe. Przy równomiernym nacisku na całej długości rakla, np. za pomocą szeregu cylindrów pneumatycznych, moŝna zmniejszyć nacisk. W niektórych maszynach rakiel jest ustawiony prostopadle do powierzchni cylindra lub pod kątem ujemnym, co znacznie zmniejsza jego naciski na cylinder. W celu lepszego oddzielenia farby od powierzchni cylindra formowego rakiel wykonuje ruch posuwisto-zwrotny w kierunku osi cylindra. Wielkość przesunięcia wynosi mm, przy czym w niektórych maszynach jest ono regulowane. Na 3 6 obrotów cylindra wypada 1 ruch rakla. Zwiększenie prędkości przesuwu rakla prowadzi do nadmiernego zuŝycia formy i ostrza rakla. Stosuje się cztery rozwiązania konstrukcyjne przesuwu rakla. Pierwsze to napęd za pomocą przekładni ślimakowej oraz korbowodu z regulacją ramienia korby. Drugie, często uŝywane, polega na obrocie krzywki przestrzennej prowadzącej rolkę rakla. Trzecie rozwiązanie to dźwigniowy napęd rakla od przekładni ślimakowej. W rozwiązaniach tych prędkość przesuwu rakla jest nierównomierna, szczególnie przy zmianie kierunku ruchu. Aby prędkość przez moŝliwie najdłuŝszy czas była jednakowa, stosuje się napęd mechanizmu korbowego za pomocą kół eliptycznych. Elementem zespołu farbowego jest system cyrkulacyjny, który zapewnia stałą cyrkulację farby pomiędzy zasobnikiem a kałamarzem ewentualnie oczyszczenie jej z pyłu papierowego przez filtrowanie. Jeśli podczas drukowania następuje odparowywanie rozpuszczalnika z kałamarza, to naleŝy odparowaną ilość uzupełnić. Uzupełnianie następuje automatycznie, na podstawie danych uzyskanych w wyniku pomiarów lepkości farby przez wiskozymetr przepływowy. Po naniesieniu farby na zadrukowywany materiał naleŝy odbitkę wysuszyć przed jej przejściem do kolejnego zespołu drukującego. Dlatego elementem kaŝdego zespołu do drukowania wklęsłego jest urządzenie suszące. Wykonywanie odbitek przyrządowych we wklęsłych technikach drukowania Przyrządzanie to ciąg działań przeprowadzonych na maszynie pomiędzy końcem produkcji jednego zlecenia a rozpoczęciem kolejnego. Do procesu przyrządzania moŝna zaliczyć operacje: oczyszczania zespołów farbowych, ustawiania mechanizmów prowadzenia arkusza, montaŝu cylindrów drukowych wraz z niezbędnymi elementami, wstępnego ustawiania zespołów farbowych oraz rakla, wykonywania próbnych odbitek, regulacji registrów, dochodzenia do tolerancji barwnych. Przyrządzanie kończy się, gdy zaakceptowany zadrukowany arkusz opuszcza wykładak arkuszowej maszyny drukującej lub obraz na zadrukowanej wstędze papieru spełnia wszystkie warunki jakościowe. Przyrządzanie to termin opisujący wszystkie operacje potrzebne do przygotowania maszyny drukującej do bieŝącej pracy. W momencie wydrukowania akceptowalnego obrazu kończy się proces przyrządzania, a zaczyna drukowanie nakładu. Podczas tego procesu papier jest marnowany, tak naprawdę bez Ŝadnej potrzeby. Dlatego teŝ ilość powstałej makulatury moŝna zminimalizować poprzez jak najszybsze przeprowadzenie przyrządzania. Podczas przyrządzania maszyna drukująca pracuje na wolnych obrotach. Kiedy maszyna zaczyna juŝ właściwą pracę, jej prędkość rośnie do maksymalnej prędkości drukowania. Przyrządzanie moŝna podzielić na trzy kategorie: proste, częściowe i całkowite. 12

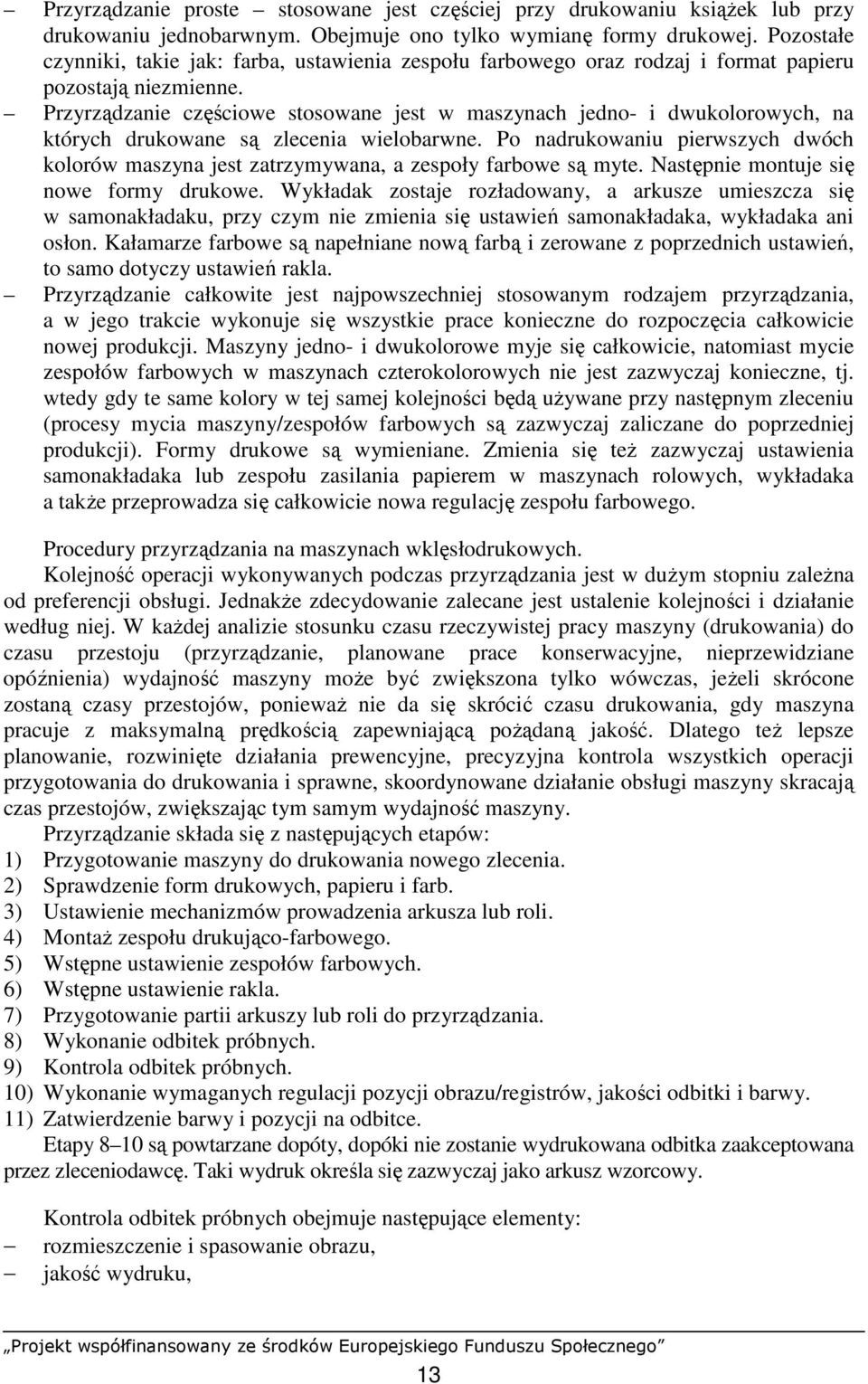

15 Przyrządzanie proste stosowane jest częściej przy drukowaniu ksiąŝek lub przy drukowaniu jednobarwnym. Obejmuje ono tylko wymianę formy drukowej. Pozostałe czynniki, takie jak: farba, ustawienia zespołu farbowego oraz rodzaj i format papieru pozostają niezmienne. Przyrządzanie częściowe stosowane jest w maszynach jedno- i dwukolorowych, na których drukowane są zlecenia wielobarwne. Po nadrukowaniu pierwszych dwóch kolorów maszyna jest zatrzymywana, a zespoły farbowe są myte. Następnie montuje się nowe formy drukowe. Wykładak zostaje rozładowany, a arkusze umieszcza się w samonakładaku, przy czym nie zmienia się ustawień samonakładaka, wykładaka ani osłon. Kałamarze farbowe są napełniane nową farbą i zerowane z poprzednich ustawień, to samo dotyczy ustawień rakla. Przyrządzanie całkowite jest najpowszechniej stosowanym rodzajem przyrządzania, a w jego trakcie wykonuje się wszystkie prace konieczne do rozpoczęcia całkowicie nowej produkcji. Maszyny jedno- i dwukolorowe myje się całkowicie, natomiast mycie zespołów farbowych w maszynach czterokolorowych nie jest zazwyczaj konieczne, tj. wtedy gdy te same kolory w tej samej kolejności będą uŝywane przy następnym zleceniu (procesy mycia maszyny/zespołów farbowych są zazwyczaj zaliczane do poprzedniej produkcji). Formy drukowe są wymieniane. Zmienia się teŝ zazwyczaj ustawienia samonakładaka lub zespołu zasilania papierem w maszynach rolowych, wykładaka a takŝe przeprowadza się całkowicie nowa regulację zespołu farbowego. Procedury przyrządzania na maszynach wklęsłodrukowych. Kolejność operacji wykonywanych podczas przyrządzania jest w duŝym stopniu zaleŝna od preferencji obsługi. JednakŜe zdecydowanie zalecane jest ustalenie kolejności i działanie według niej. W kaŝdej analizie stosunku czasu rzeczywistej pracy maszyny (drukowania) do czasu przestoju (przyrządzanie, planowane prace konserwacyjne, nieprzewidziane opóźnienia) wydajność maszyny moŝe być zwiększona tylko wówczas, jeŝeli skrócone zostaną czasy przestojów, poniewaŝ nie da się skrócić czasu drukowania, gdy maszyna pracuje z maksymalną prędkością zapewniającą poŝądaną jakość. Dlatego teŝ lepsze planowanie, rozwinięte działania prewencyjne, precyzyjna kontrola wszystkich operacji przygotowania do drukowania i sprawne, skoordynowane działanie obsługi maszyny skracają czas przestojów, zwiększając tym samym wydajność maszyny. Przyrządzanie składa się z następujących etapów: 1) Przygotowanie maszyny do drukowania nowego zlecenia. 2) Sprawdzenie form drukowych, papieru i farb. 3) Ustawienie mechanizmów prowadzenia arkusza lub roli. 4) MontaŜ zespołu drukująco-farbowego. 5) Wstępne ustawienie zespołów farbowych. 6) Wstępne ustawienie rakla. 7) Przygotowanie partii arkuszy lub roli do przyrządzania. 8) Wykonanie odbitek próbnych. 9) Kontrola odbitek próbnych. 10) Wykonanie wymaganych regulacji pozycji obrazu/registrów, jakości odbitki i barwy. 11) Zatwierdzenie barwy i pozycji na odbitce. Etapy 8 10 są powtarzane dopóty, dopóki nie zostanie wydrukowana odbitka zaakceptowana przez zleceniodawcę. Taki wydruk określa się zazwyczaj jako arkusz wzorcowy. Kontrola odbitek próbnych obejmuje następujące elementy: rozmieszczenie i spasowanie obrazu, jakość wydruku, 13

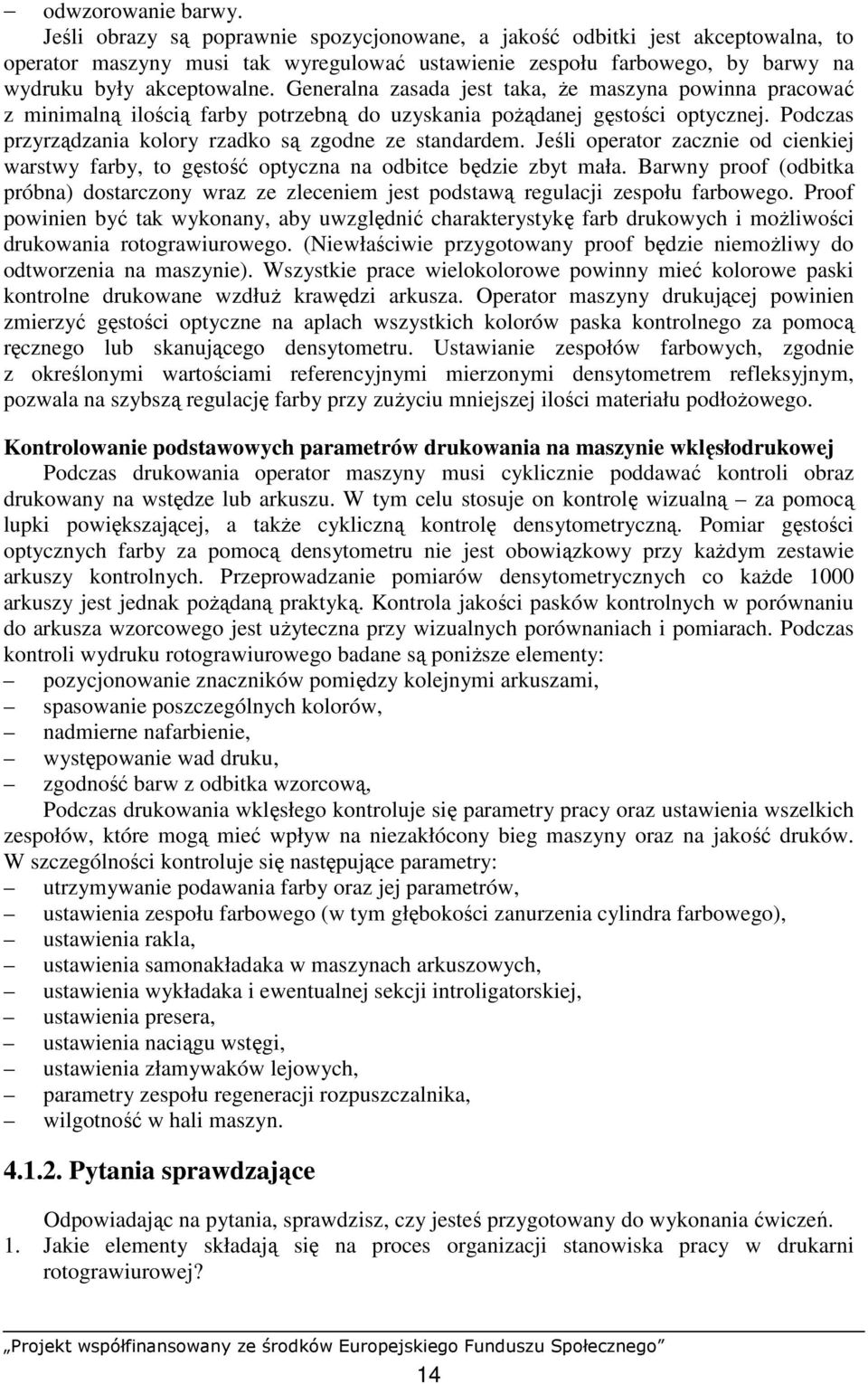

16 odwzorowanie barwy. Jeśli obrazy są poprawnie spozycjonowane, a jakość odbitki jest akceptowalna, to operator maszyny musi tak wyregulować ustawienie zespołu farbowego, by barwy na wydruku były akceptowalne. Generalna zasada jest taka, Ŝe maszyna powinna pracować z minimalną ilością farby potrzebną do uzyskania poŝądanej gęstości optycznej. Podczas przyrządzania kolory rzadko są zgodne ze standardem. Jeśli operator zacznie od cienkiej warstwy farby, to gęstość optyczna na odbitce będzie zbyt mała. Barwny proof (odbitka próbna) dostarczony wraz ze zleceniem jest podstawą regulacji zespołu farbowego. Proof powinien być tak wykonany, aby uwzględnić charakterystykę farb drukowych i moŝliwości drukowania rotograwiurowego. (Niewłaściwie przygotowany proof będzie niemoŝliwy do odtworzenia na maszynie). Wszystkie prace wielokolorowe powinny mieć kolorowe paski kontrolne drukowane wzdłuŝ krawędzi arkusza. Operator maszyny drukującej powinien zmierzyć gęstości optyczne na aplach wszystkich kolorów paska kontrolnego za pomocą ręcznego lub skanującego densytometru. Ustawianie zespołów farbowych, zgodnie z określonymi wartościami referencyjnymi mierzonymi densytometrem refleksyjnym, pozwala na szybszą regulację farby przy zuŝyciu mniejszej ilości materiału podłoŝowego. Kontrolowanie podstawowych parametrów drukowania na maszynie wklęsłodrukowej Podczas drukowania operator maszyny musi cyklicznie poddawać kontroli obraz drukowany na wstędze lub arkuszu. W tym celu stosuje on kontrolę wizualną za pomocą lupki powiększającej, a takŝe cykliczną kontrolę densytometryczną. Pomiar gęstości optycznych farby za pomocą densytometru nie jest obowiązkowy przy kaŝdym zestawie arkuszy kontrolnych. Przeprowadzanie pomiarów densytometrycznych co kaŝde 1000 arkuszy jest jednak poŝądaną praktyką. Kontrola jakości pasków kontrolnych w porównaniu do arkusza wzorcowego jest uŝyteczna przy wizualnych porównaniach i pomiarach. Podczas kontroli wydruku rotograwiurowego badane są poniŝsze elementy: pozycjonowanie znaczników pomiędzy kolejnymi arkuszami, spasowanie poszczególnych kolorów, nadmierne nafarbienie, występowanie wad druku, zgodność barw z odbitka wzorcową, Podczas drukowania wklęsłego kontroluje się parametry pracy oraz ustawienia wszelkich zespołów, które mogą mieć wpływ na niezakłócony bieg maszyny oraz na jakość druków. W szczególności kontroluje się następujące parametry: utrzymywanie podawania farby oraz jej parametrów, ustawienia zespołu farbowego (w tym głębokości zanurzenia cylindra farbowego), ustawienia rakla, ustawienia samonakładaka w maszynach arkuszowych, ustawienia wykładaka i ewentualnej sekcji introligatorskiej, ustawienia presera, ustawienia naciągu wstęgi, ustawienia złamywaków lejowych, parametry zespołu regeneracji rozpuszczalnika, wilgotność w hali maszyn Pytania sprawdzające Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń. 1. Jakie elementy składają się na proces organizacji stanowiska pracy w drukarni rotograwiurowej? 14

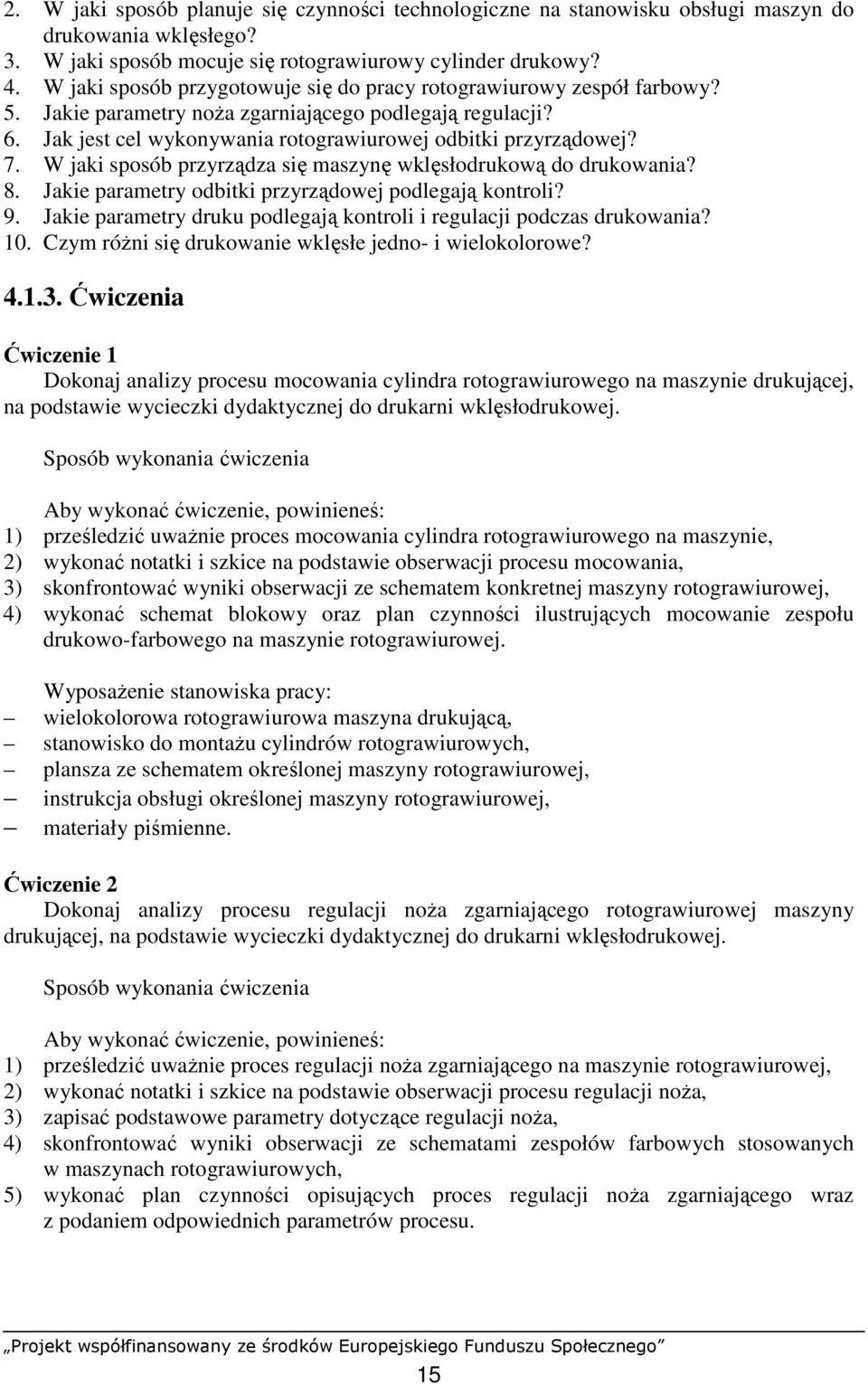

17 2. W jaki sposób planuje się czynności technologiczne na stanowisku obsługi maszyn do drukowania wklęsłego? 3. W jaki sposób mocuje się rotograwiurowy cylinder drukowy? 4. W jaki sposób przygotowuje się do pracy rotograwiurowy zespół farbowy? 5. Jakie parametry noŝa zgarniającego podlegają regulacji? 6. Jak jest cel wykonywania rotograwiurowej odbitki przyrządowej? 7. W jaki sposób przyrządza się maszynę wklęsłodrukową do drukowania? 8. Jakie parametry odbitki przyrządowej podlegają kontroli? 9. Jakie parametry druku podlegają kontroli i regulacji podczas drukowania? 10. Czym róŝni się drukowanie wklęsłe jedno- i wielokolorowe? Ćwiczenia Ćwiczenie 1 Dokonaj analizy procesu mocowania cylindra rotograwiurowego na maszynie drukującej, na podstawie wycieczki dydaktycznej do drukarni wklęsłodrukowej. Sposób wykonania ćwiczenia Aby wykonać ćwiczenie, powinieneś: 1) prześledzić uwaŝnie proces mocowania cylindra rotograwiurowego na maszynie, 2) wykonać notatki i szkice na podstawie obserwacji procesu mocowania, 3) skonfrontować wyniki obserwacji ze schematem konkretnej maszyny rotograwiurowej, 4) wykonać schemat blokowy oraz plan czynności ilustrujących mocowanie zespołu drukowo-farbowego na maszynie rotograwiurowej. WyposaŜenie stanowiska pracy: wielokolorowa rotograwiurowa maszyna drukującą, stanowisko do montaŝu cylindrów rotograwiurowych, plansza ze schematem określonej maszyny rotograwiurowej, instrukcja obsługi określonej maszyny rotograwiurowej, materiały piśmienne. Ćwiczenie 2 Dokonaj analizy procesu regulacji noŝa zgarniającego rotograwiurowej maszyny drukującej, na podstawie wycieczki dydaktycznej do drukarni wklęsłodrukowej. Sposób wykonania ćwiczenia Aby wykonać ćwiczenie, powinieneś: 1) prześledzić uwaŝnie proces regulacji noŝa zgarniającego na maszynie rotograwiurowej, 2) wykonać notatki i szkice na podstawie obserwacji procesu regulacji noŝa, 3) zapisać podstawowe parametry dotyczące regulacji noŝa, 4) skonfrontować wyniki obserwacji ze schematami zespołów farbowych stosowanych w maszynach rotograwiurowych, 5) wykonać plan czynności opisujących proces regulacji noŝa zgarniającego wraz z podaniem odpowiednich parametrów procesu. 15

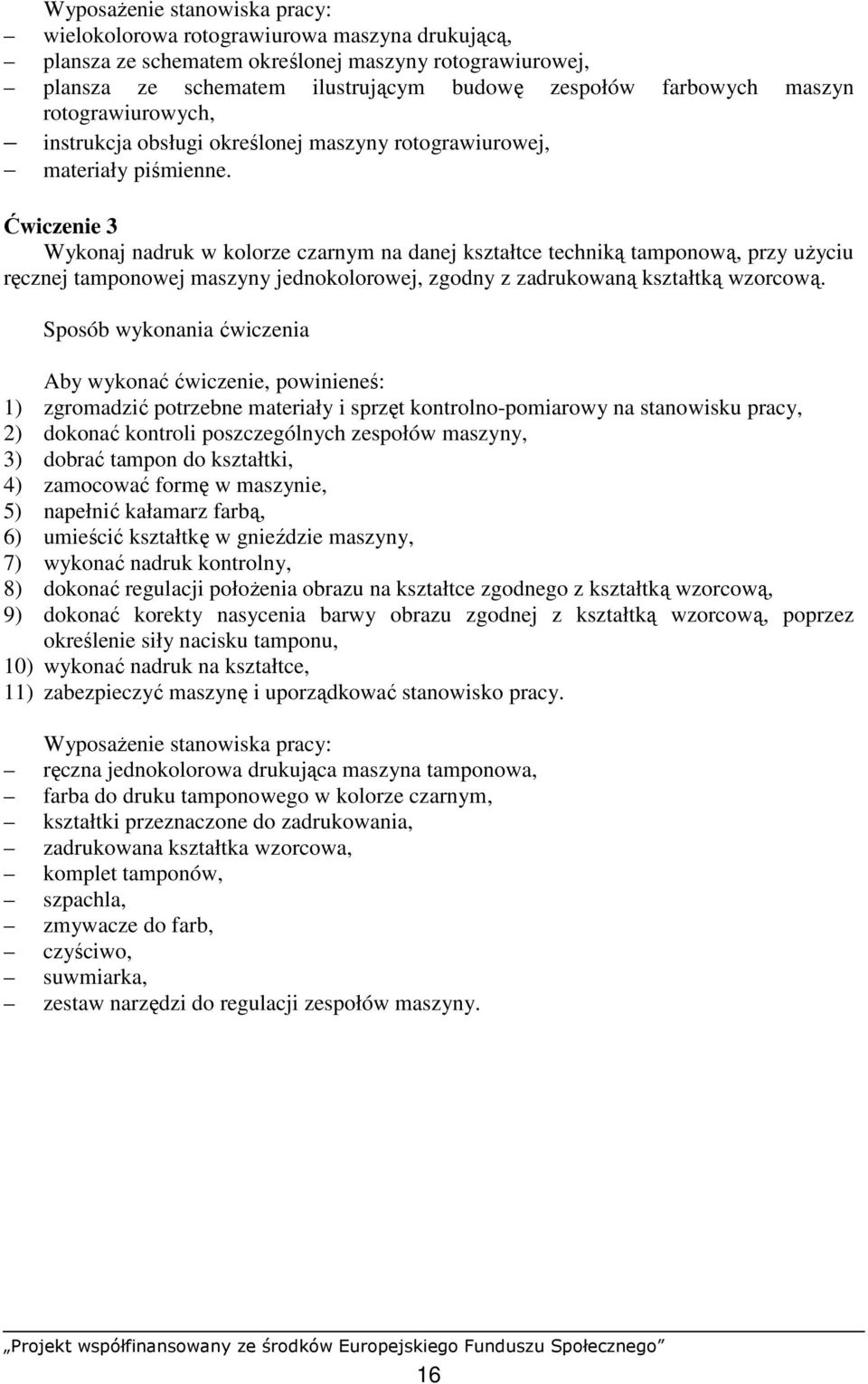

18 WyposaŜenie stanowiska pracy: wielokolorowa rotograwiurowa maszyna drukującą, plansza ze schematem określonej maszyny rotograwiurowej, plansza ze schematem ilustrującym budowę zespołów farbowych maszyn rotograwiurowych, instrukcja obsługi określonej maszyny rotograwiurowej, materiały piśmienne. Ćwiczenie 3 Wykonaj nadruk w kolorze czarnym na danej kształtce techniką tamponową, przy uŝyciu ręcznej tamponowej maszyny jednokolorowej, zgodny z zadrukowaną kształtką wzorcową. Sposób wykonania ćwiczenia Aby wykonać ćwiczenie, powinieneś: 1) zgromadzić potrzebne materiały i sprzęt kontrolno-pomiarowy na stanowisku pracy, 2) dokonać kontroli poszczególnych zespołów maszyny, 3) dobrać tampon do kształtki, 4) zamocować formę w maszynie, 5) napełnić kałamarz farbą, 6) umieścić kształtkę w gnieździe maszyny, 7) wykonać nadruk kontrolny, 8) dokonać regulacji połoŝenia obrazu na kształtce zgodnego z kształtką wzorcową, 9) dokonać korekty nasycenia barwy obrazu zgodnej z kształtką wzorcową, poprzez określenie siły nacisku tamponu, 10) wykonać nadruk na kształtce, 11) zabezpieczyć maszynę i uporządkować stanowisko pracy. WyposaŜenie stanowiska pracy: ręczna jednokolorowa drukująca maszyna tamponowa, farba do druku tamponowego w kolorze czarnym, kształtki przeznaczone do zadrukowania, zadrukowana kształtka wzorcowa, komplet tamponów, szpachla, zmywacze do farb, czyściwo, suwmiarka, zestaw narzędzi do regulacji zespołów maszyny. 16

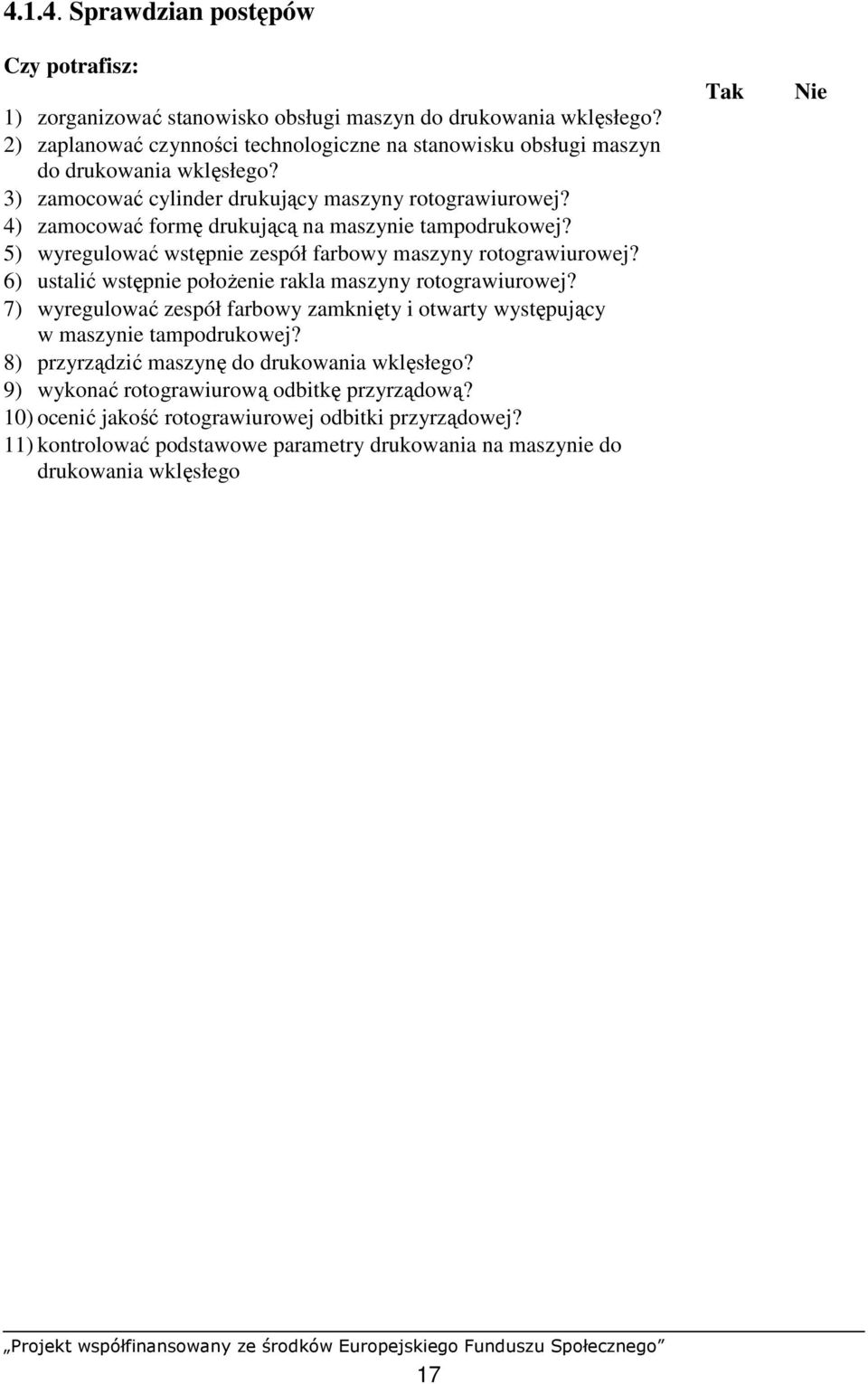

19 Sprawdzian postępów Czy potrafisz: Tak Nie 1) zorganizować stanowisko obsługi maszyn do drukowania wklęsłego? 2) zaplanować czynności technologiczne na stanowisku obsługi maszyn do drukowania wklęsłego? 3) zamocować cylinder drukujący maszyny rotograwiurowej? 4) zamocować formę drukującą na maszynie tampodrukowej? 5) wyregulować wstępnie zespół farbowy maszyny rotograwiurowej? 6) ustalić wstępnie połoŝenie rakla maszyny rotograwiurowej? 7) wyregulować zespół farbowy zamknięty i otwarty występujący w maszynie tampodrukowej? 8) przyrządzić maszynę do drukowania wklęsłego? 9) wykonać rotograwiurową odbitkę przyrządową? 10) ocenić jakość rotograwiurowej odbitki przyrządowej? 11) kontrolować podstawowe parametry drukowania na maszynie do drukowania wklęsłego 17

20 4.2. Kontrola jakości procesu drukowania wklęsłego Materiał nauczania Utrudnienia w procesie drukowania techniką rotograwiurową W maszynach wklęsłodrukowych elementy współdziałające w przenoszeniu farby na podłoŝe drukowe są nieliczne. NaleŜą do nich: kałamarz, cylinder formowy, rakiel (nóŝ zgarniający) i cylinder dociskowy (preser). Kałamarz jest nieco inaczej zbudowany niŝ w maszynach pozostałych technik drukowania, gdyŝ stanowi tylko zbiornik farby bez moŝliwości regulowania jej pobierania i bez duktora. Cylinder formowy, częściowo zanurzony w farbie, pobiera ją w wytrawione na jego powierzchni kałamarzyki farbowe i przenosi na zadrukowywane podłoŝe. Farba zgarnięta z miejsc niedrukujących przez rakiel, spływa z cylindra do kałamarza. W maszynach nowoczesnych, z centralnym podawaniem farby, jest ona natryskiwana na obracający się cylinder formowy lub nadawana za pośrednictwem walca z powierzchnią szczotkową. Jej nadmiar po przesączeniu jest przepompowywany z powrotem do zbiornika centralnego. Obciągnięty gumą cylinder dociskowy (tzw. preser) zapewnia docisk zadrukowywanego podłoŝa do cylindra formowego. Szybko obracający się, częściowo zanurzony w farbie, cylinder formowy moŝe powodować jej pienienie się. Pienienie się farby w kałamarzu jest utrudnieniem dość często występującym na maszynach wklęsłodrukowych. W przypadkach, w których staje się ono intensywne, piana pokrywa oczyszczoną juŝ działaniem rakla powierzchnię cylindra formowego, z którego jest przenoszona na podłoŝe drukowe w postaci nieregularnych plam. Zadanie rakla polega na usuwaniu farby z niedrukujących elementów powierzchni cylindra formowego. Usuwanie jest połączone z tarciem, a to z kolei powoduje ścieranie metalu z powierzchni obracającego się cylindra. W wyniku tego zmniejsza się stopniowo głębokość trawienia i maleje ilość pobieranej farby. W końcowej części nakładu odbitki opuszczające maszynę stają się coraz bledsze, aŝ do zaniknięcia punktu w światłach. Proces ten przebiega wolno i jest techniczną koniecznością. Ścieranie cylindra formowego jest więc naturalnym skutkiem pracy rakla. Farby zawierające twardy lub niedostatecznie rozdrobniony pigment pod naciskiem rakla przyspieszają ścieranie powierzchni cylindra, nie nadają się zatem do drukowania. Zbyt silnie zeszlifowany cylinder formowy staje się nieuŝyteczny Powstawanie rys na cylindrze formowym jest wywoływane twardymi cząstkami róŝnego pochodzenia, zanieczyszczającymi farbę. Dostają się one między rakiel a cylinder, powodując powstawanie na jego powierzchni rys, które na podłoŝu drukowym tworzą ( drukują ) linie proste. Podobne objawy mogą pochodzić równieŝ od skaleczonego rakla. Flokulacja i sedymentacja pigmentów pojawiają się, podobnie jak w przypadku farb fleksograficznych, na skutek nieprawidłowego ich rozcieńczania. Bywa ono konieczne w celu uzupełnienia ubytku rozpuszczalnika, ulatniającego się z kałamarza farbowego i z powierzchni cylindra formowego. Dolewanie rozpuszczalnika do farby powinno odbywać się powoli, z przerwami i przy ciągłym mieszaniu. Nieprzestrzeganie tej zasady powoduje, Ŝe w farbie tworzą się kłaczki, grudki lub osad. Rozcieńczanie farby w kałamarzu naleŝy przeprowadzać tylko podczas biegu maszyny. Zbyt szybkie zasychanie farby na cylindrze formowym powoduje, Ŝe podłoŝe drukowe przykleja się do jego powierzchni. Jednocześnie zbyt lepka farba pozostaje w kałamarzykach farbowych. Objawy takie występują, jeŝeli: farba zawiera zbyt lotny rozpuszczalnik, kałamarz został źle zakryty, maszyna pracuje za wolno, 18

21 temperatura w hali maszyn jest za wysoka albo przepływ powietrza zbyt intensywny, rakiel niedokładnie zbiera farbę z miejsc niedrukujących. Zbyt wolne wysychanie farby na podłoŝu drukowym prowadzi, przy ponownym nawijaniu wstęgi, do zabrudzenia jej strony niezadrukowanej, miejscowego sklejenia lub nawet do całkowitego jej zlepienia się (tzw. blocking). Tego rodzaju utrudnienia, podobnie jak w drukowaniu fleksograficznym, są powodowane przez: zbyt wolne ulatnianie się rozpuszczalnika, nadmiernie nakładanie, niezadowalające funkcjonowanie układu suszenia, zwłaszcza nie dość intensywną cyrkulację ciepłego powietrza. Zapychanie kałamarzyków farbowych, zwane zabijaniem formy, jest to gromadzenie się w nich zgęstniałej lub zanieczyszczonej farby. Występuje, jeŝeli: rozpuszczalnik jest zbyt lotny, farba zawiera zanieczyszczenia lub niewystarczająco rozdrobniony pigment, farba niedostatecznie zwilŝa podłoŝe drukowe i jest przez nie tylko w małym stopniu przejmowana, rakiel pozostawia zbyt duŝo farby na cylindrze, w otoczeniu cylindra formowego panuje silny przepływ powietrza. Zadymienie jest to słabo zabarwiony nalot, pojawiający się zazwyczaj na całej zadrukowywanej powierzchni, gdy: cylinder formowy jest chropowaty, podkładki niewłaściwie umieszczone w obciągu, rakiel pracuje wadliwie, farba wysycha zbyt wolno. W tym ostatnim przypadku naleŝy: korzystać z rozcieńczalnika o większej lotności lub stosować słaby nawiew powietrza wzdłuŝ rakla. Wylewanie się farby z kałamarzyków jest powodowane: oddziaływaniem elektryczności statycznej, nagromadzonej na podłoŝu, nieprawidłowym wykonaniem formy drukowej, zbyt niską lepkością farby dla danej prędkości obwodowej cylindra formowego. Wady odbitek wklęsłodrukowych i sposoby ich eliminowania Wklęsłodruk publikacyjny: Problem Przyczyna Rozwiązanie ZuŜycie cylindra Mechaniczne problemy mogą Doprowadzić cylinder i maszynę obejmować nadmierny docisk rakla lub brak jego oscylacji. drukująca do moŝliwie najlepszego stanu. Farba jest zanieczyszczona ciałami obcymi. Za szybkie utrwalanie farby. Pigment o właściwościach ścierających. Przefiltrować farbę. Dodać wysokowrzącego rozpuszczalnika. Zlecić producentowi ponowne wykonanie farby. 19

22 Oblepienie cylindra dociskowego przez farbę. Cętkowanie lub pełzanie: farba rozpływa się na papierze, tworząc niepoŝądane wzory. Cętkowanie lub pełzanie: słabe nadawanie farby. Źle zdyspergowany pigment. Papier ma właściwości ścierające. Zbyt wysoka twardość cylindra dociskowego podczas drukowania na papierze niepowlekanym. Farba utrwala się za wolno. Farba jest za bardzo rozcieńczona. Za mała prędkość drukowania. Farba nie rozprowadza się równomiernie po podłoŝu. Lepkość farby jest za niska. Zły wybór pigmentu. Mała prędkość drukowania. Cylinder jest za głęboko wytrawiony. Zlecić producentowi ponowne wykonanie farby. Wymienić papier. Zastosować oczyszczanie powierzchni papieru. Zastosować cylinder dociskowy o mniejszej twardości. Dodać wosku do farby. Dodać bardziej lotnego rozpuszczalnika. Dodać świeŝej farby i/lub wypełniacza. Przyspieszyć pracę maszyny. Zmniejszyć nacisk drukujący. UŜyć cieńszego rakla. Zamontować ostrza pod bardziej ostrym kątem. Zmienić kąt nachylenia rakla. Zmienić rozpuszczalnik Zwiększyć lepkość. Dodać gęściejszego spoiwa. Zlecić producentowi ponowne wykonanie farby. Zwiększyć prędkość. Polakierować cylinder. Dziurki (zdarzają się podczas drukowania bibułki). Słaba adhezja utrwalonej farby. Słabe przyjmowanie farby przez farbę: warstwa farby nakładana Nacisk drukujący jest za duŝy. Za duŝe wnikanie farby w papier. Niewystarczające związanie farby z podłoŝem. Mała elastyczność warstwy farby. Farba nałoŝona jako pierwsza lub podkładowa nie jest utrwalona. Wyregulować nacisk. Wymienić papier. Zlecić producentowi ponowne wykonanie farby. Zlecić producentowi ponowne wykonanie farby. Dodać pokostu wiąŝącego. Zlecić producentowi ponowne wykonanie farby. ObniŜyć ilość pigmentu w farbie. Zlecić producentowi ponowne wykonanie farby. Zwiększyć temperaturę utrwalania. Zmniejszyć lepkość farb. 20

23 na nadrukowaną wcześniej warstwę farby nie jest przyjmowana. Siatkowanie: po utrwaleniu farby pojawia się struktura siatki. Powolne utrwalanie, sklejanie. Pominięte punkty rastrowe na wydruku. Paskowanie lub smuŝenie: farba nie jest dokładnie zbierana z cylindra. Farba nałoŝona jako pierwsza lub podkładowa jest zbyt gładka. Farba ma za duŝą lepkość. Farba utrwala się za szybko. Farba jest za krótka. Niewystarczający nacisk drukujący. Nawijanie wstęgi następuje przy zbyt wysokiej temperaturze. Nawijanie wstęgi jest zbyt ścisłe. Utrwalanie jest za wolne. śywica słabo uwalnia rozpuszczalnik. Farba zawiera zbyt duŝą ilość plastyfikatorów. Powierzchnia papieru nie jest gładka. Farba ma za duŝą lepkość. Wyszczerbiony rakiel. Farba ma za duŝą lepkość. Farba utrwala się za szybko. Farba zawiera za duŝą ilość pigmentów. Farba jest zanieczyszczona ciałami obcymi. Zlecić producentowi ponowne wykonanie farby. Zwiększyć ilość pigmentu w farbie drukowanej jako pierwsza. Zmniejszyć lepkość farby. Dodać słabszego rozpuszczalnika. Dodać lakieru zmniejszającego krótkość farby. Zwiększyć nacisk drukujący. Zmniejszyć docisk rakla. Kontrolować temperaturę papieru i kałamarza farbowego. Zmniejszyć temperaturę utrwalania. Zmniejszyć napręŝenie nawijania. Zamówić u producenta farbę, która szybko się utrwala i jest odporna na sklejanie. Zwiększyć temperaturę utrwalania. Dodać mocniejszego rozpuszczalnika. Zlecić producentowi ponowne wykonanie farby. UŜyć gładszego papieru. Zainstalować urządzenie do elektrostatycznego wspomagania drukowania. Zwiększyć nacisk drukujący. Zmiękczyć papier przez nawilŝenie. Zmniejszyć lepkość farby. Dodać spoiwa o niŝszej lepkości. Wymienić lub naostrzyć rakiel. Zmniejszyć lepkość. Dodać słabszego rozpuszczalnika. Dodać spoiwa. Przefiltrować farby. Skontaktować się z producentem farb. 21

24 Rozmazywanie powierzchni: farba łatwo się rozmazuje. Rakiel i jego oscylacja są nieprawidłowo wyregulowane. Farba utrwala się za wolno. Sprawdzić oscylację rakla. Zmienić kąt nachylenia rakla. Wypolerować rakiel i cylinder. Zmienić nacisk rakla. Zlecić producentowi ponowne wykonanie farby. Dostosować temperaturę utrwalania. Dodać szybszego rozpuszczalnika. Słabe utrwalanie rozpuszczalnika. Zlecić producentowi ponowne wykonanie farby. Wklęsłodruk opakowaniowy: Ścieralność: ZuŜycie cylindra. Adhezja: farba i/lub lakier nie wiąŝą się z podłoŝem lub ze sobą wzajemnie. Przenikanie: jeden kolor przenika do drugiego. Sklejanie: niepoŝądana adhezja pomiędzy dwiema powierzchniami. Słabo utarty pigment lub pigment o właściwościach ścierających. Rozpuszczalnik za szybko paruje. Cząstki ceramiczne lub stalowe w farbie. Cylinder i rakiel są nieprawidłowo doszlifowane. Powierzchnia folii nie jest odpowiednio przygotowana. Niewystarczająca ilość plastyfikatora w farbie. Farba zawiera za duŝą ilość plastyfikatora. Farba za wolno utrwala się. Temperatura utrwalania jest za niska. Wymagane jest więcej powietrza. Farba została nieprawidłowo wykonana. Niewystarczające utrwalanie. Rozpuszczalnik jest uwięziony w farbie. Zalecić producentowi ponowne utarcie farby lub ponowne wykonanie farby. Dodać wolniej parującego rozpuszczalnika. Przefiltrować lub ponownie wykonać farbę. Doszlifować, wymienić lub powtórnie pochromować cylinder. Doszlifować rakiel. Sprawdzić przygotowanie folii. Skonsultować się z dostawcą folii. Skonsultować się z dostawcą farby. Zlecić producentowi ponowne wykonanie farby. UŜyć szybszego rozpuszczalnika. PodwyŜszyć temperaturę. Sprawdzić prędkość nadmuchu powietrza. Zlecić producentowi ponowne wykonanie farby. Zwiększyć temperaturę. Dodać szybszego rozpuszczalnika Dokonać korekty równowagi rozpuszczalników. Zastosować szybszy rozpuszczalnik. 22

25 Kruchość: podłoŝę pęka przy wygięciu. Efekt pajęczyny: nawarstwienie nitek farby na raklu, cylindrze dociskowym, formowym oraz elementach maszyny. Komety i strzałki : farba tworzy zabrudzenia w kształcie komet i strzałek. Efekt ciastka z dziurką : brak wypełnienia punktu rastrow. SmuŜenie: kropla farby pojawia się na tylnym końcu druku. Zasychanie farby lub słaby wydruk. Wstęga jest nawijana, gdy jest zbyt ciepła. Nawijanie wstęgi jest zbyt ścisłe. Zbyt duŝa ilość plastyfikatora w farbie lub lakierze. Utrwalanie za wysoką temperaturą. PodłoŜe utraciło zbyt wiele wilgoci. Migracja plastyfikatora. Nadmuch powietrza w strefie kontaktu cylindrów utrwala farbę przedwcześnie. Za szybkie utrwalanie farby. Lepkość farby jest za duŝa. Cylinder ma wadę. Obce substancje pod raklem. Utrwalanie farby jest za szybkie. Lepkość farby jest za duŝa. Kąt nachylenia rakla jest nieprawidłowy. Rakiel jest pofalowany. Słaba kontrola napręŝenia wstęgi. Farba jest utrwalana za wolno. Lepkość farby jest za wysoka. Farba jest za krótka. Zastosować rolki chłodzące. Zmniejszyć napręŝenie nawijania. Zlecić producentowi ponowne wykonanie farby. Skontrolować temperaturę wstęgi. Doprowadzić wilgoć. Skontrolować temperaturę wstęgi. Zmniejszyć temperaturę. Dodać szybszego rozpuszczalnika. Skonsultować się z dostawcą folii. Zatrzymać nadmuch powietrza. Dodać wolniejszego rozpuszczalnika. Zmniejszyć lepkość do normalnego poziomu. Zreperować i/lub wypolerować cylinder. Przefiltrować farbę. Dodać wolniejszego rozpuszczalnika. Zwiększyć lepkość. Prawidłowo wyregulować ostrze. Doszlifować i wyczyścić rakiel. Doszlifować rakiel zapasowy. Sprawdzić napręŝenie wstęgi. Dodać szybszego rozpuszczalnika. Zwiększyć temperaturę utrwalania. Dodać rozpuszczalnika w celu zmniejszenia lepkości. Dodać komponentu zmniejszającego krótkość farby. 23

26 Kocie wąsy (miotełkowanie). Pienienie: małe bąbelki w farbie (dotyczy farb wodnych). Ziarnowanie druku: druk nie jest gładki. Nadmuch powietrza w strefie kontaktu cylindrów. Farba utrwala się za szybko. Nadmierne ścieranie farby przez rakiel. Nadmierny nacisk drukujący. Zbyt duŝa prędkość drukowania. Pojawienie się elektryzowania. Napięcie powierzchniowe jest zbyt wysokie. Pompowanie farby powoduje pienienie. PodłoŜe nie jest gładkie. Farba ma wysoką lepkość. Prędkość drukowania jest za mała. Zatrzymać nadmuchiwanie. Dodać wolniejszego rozpuszczalnika. Zmniejszyć temperaturę utrwalania. Wyregulować rakiel. Zmniejszyć nacisk drukujący. Zmniejszyć prędkość drukowania. Zmniejszyć elektrostatyczne wspomaganie drukowania. Zmniejszyć wilgotność w hali maszyn. Zwiększyć wilgotność papieru. Wybrać bardziej polarny rozpuszczalnik w celu zwiększenia przewodności farby. ZwilŜyć wstęgę. UŜyć eliminatora ładunków elektrostatycznych. Zlecić producentowi ponowne wykonanie farby. UŜyć środka odpieniającego. Zmniejszyć szybkość przepływu farby. Zredukować wolny spadek farby. Zastąpić podłoŝe innym. Zastosować elektrostatyczne wspomaganie drukowania. Zmniejszyć lepkość. Zwiększyć prędkość drukowania. Zamglona folia: lekka nieprzezroczystość w czystych, niezadrukowanych obszarach folii. Zamglona farba: mglisty wygląd warstwy farby. Papier jest za suchy. Chropowate powierzchnie na cylindrze. Rakiel słabo zbiera farbę. Farba zawiera zbyt duŝą ilość pigmentów. Wprowadzić nawilŝanie. Zmniejszyć temperaturę papieru. Zmienić docisk cylindra. Wypolerować cylinder. Sprawdzić rakiel. Dodać czystego spoiwa. 24

27 Odbijanie: przenoszenie wydrukowanych obrazów na drugą stronę arkusza lub wstęgi. Zrywanie powierzchni papieru: wyrywanie cząstek papieru z zadrukowywanego obszaru. Zrywanie powierzchni papieru w pracach wielobarwnych. Dziurki : pojawianie się malutkich plamek w zadrukowanym obszarze. Szyny (komety): linie ciągłe pojawiające się na niezadrukowanych obszarach. Słabe wykonanie chromowania. Zły dobór rozpuszczalnika. Napięcie wstęgi jest nieprawidłowe. Farba wysycha za wolno. Warstwa farby jest mokra lub lepka. Farba utrwala się za wolno. Niewystarczająca temperatura lub nadmuch powietrza. Farba ma za duŝą lepkość. Farba drukowana jako pierwsza jest zbyt wolno utrwalana. Lepkość farby nakładanej jako druga jest zbyt wysoka. Rakiel wymaga regulacji. Problemy z farbą. Problemy z podłoŝem. Pienienie. Cząstki zanieczyszczeń są uwięzione pod raklem. Zadrapania na cylindrze. Zadrapania na raklu. Cylinder ma nierówną warstwę chromu (plamy i ubytki). Ponownie wykonać cylinder. Skonsultować się z producentem farb. Zmienić rozpuszczalniki. Sprawdzić napięcie papieru. Sprawdzić suszenie i nadmuch powietrza. Dodać szybszego rozpuszczalnika. Zwiększyć temperaturę suszenia. Dodać bardziej lotnego rozpuszczalnika. Zwiększyć temperaturę i prędkość nadmuchu. Dodać rozpuszczalnika. Dodać bardziej lotnego rozpuszczalnika. Dodać rozpuszczalnika. Wyregulować rakiel. Skierować na cylinder nadmuch powietrza. Zlecić producentowi ponowne wykonanie farby. Zmniejszyć lepkość. Dodać lepszego rozpuszczalnika. Wyregulować kąt ustawienia rakla. Zastosować elektrostatyczne wspomaganie drukowania. Kupić lepsze podłoŝe. Przefiltrować farbę. Wypolerować lub wymienić cylinder. Wymienić rakiel. Usunąć nierówności i wypolerować cylinder. 25
