VKD DN PVC-U. Zawór kulowy DUAL BLOCK

Transkrypt

1 VKD DN PVC-U Zawór kulowy DUAL BLOCK

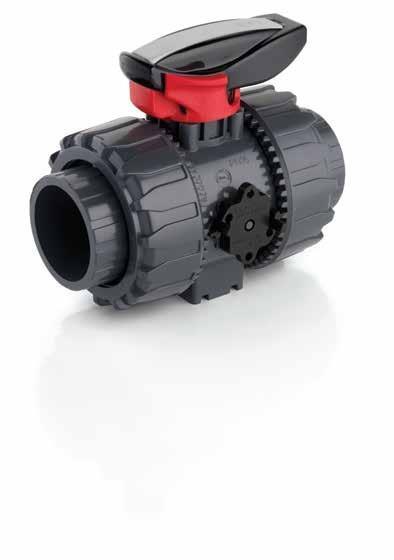

2 VKD DN FIP wdrożył zawór kulowy VKD DUAL BLOCK i tym samym wprowadził wzorzec odniesienia do projektowania zaworów termoplastycznych. VKD to zawór ze śrubunkami, który spełnia najbardziej rygorystyczne wymagania aplikacji przemysłowych. Zawór kulowy 2-drożny DUAL BLOCK System łączenia: klejenie, gwinty i kołnierze Opatentowany system uszczelnienia SEAT STOP pozwala na mikroregulację uszczelek kuli i zminimalizowanie efektu działania sił osiowych. Łatwy demontaż pozwalający na szybką wymianę o-ringów i uszczelek kuli bez używania dodatkowych narzędzi. Korpus PN16 ze śrubunkami wykonany z twardego PVC-U metodą wtryskową, wyposażony w otwory do montażu siłownika zgodnie z ISO W pozycji zamkniętej zaworu rurociąg po stronie bezciśnieniowej może być bezwyciekowo rozmontowany. Pływająca kula z pełnym przelotem o bardzo dużej gładkości. Zintegrowany wspornik do mocowania zaworu Regulacja docisku uszczelek kuli za pomocą zestawu Easytorque (opcja). Specyfikacja techniczna Konstrukcja Zawór kulowy 2-drożny ze śrubunkami i blokadą nakrętek Zakres wymiarowy DN Ciśnienie nominalne PN 16 dla wody w temp. 20 C Zakres temperatur 0 C 60 C Standardy połączeń Klejenie: EN ISO 1452, EN ISO 15493, BS , DIN 8063, NF T54-028, ASTM D 2467, JIS K Można połączyć z rurą zgodnie z EN ISO 1452, EN ISO 15493, DIN 8062, NF T54-016, ASTM D 1785, JIS K Gwinty: ISO 228-1, DIN 2999, ASTM D 2464, JIS B 0203 Dokumenty odniesienia Materiał zaworu Materiał uszczelek Opcje sterowania Kołnierze: ISO , EN ISO 1452, EN ISO 15493, EN 558-1, DIN 2501, ANSI B.16.5 cl. 150, JIS B 2220 Kryteria konstrukcyjne: EN ISO 16135, EN ISO 1452, EN ISO Metody badań i wymagania: ISO 9393 Kryteria instalacyjne: DVS 2204, DVS 2221, UNI Podłączenie napędu: ISO 5211 PVC-U EPDM, FPM (o-ringi); PTFE (gniazda kuli) napęd ręczny; siłownik elektryczny; siłownik pneumatyczny actuator 2

3 Ergonomiczne pokrętło z HIPVC wyposażone w kluczyk do regulacji docisku uszczelek do kuli. 2 Blokada pokrętła 0-90 SHKD (dostępna jako akcesorium) z możliwością założenia kłódki, sprawdza się podczas prac serwisowych 3 Masywny zintegrowany wspornik do montowania siłownika, wykorzystywany do łatwego i szybkiego montażu siłownika przy użyciu adaptera Power Quick (opcja), nawet po zamontowaniu zaworu na instalacji. 4 Opatentowany system blokady nakrętek DUAL BLOCK - pozwala utrzymać nakrętki na właściwych pozycjach nawet w trudnych warunkach pracy jak drgania czy odkształcenia termiczne. 3

4 Spadek ciśnienia Ciśnienie robocze DANE TECHNICZNE ZALEŻNOŚĆ CIŚNIENIA OD TEMPARATURY bar C Dla wody i innych cieczy, na które materiał jest sklasyfikowany jako CHEMICZNIE ODPORNY. W innych przypadkach konieczna jest redukcja ciśnienia nominalnego PN (25 lat ze współczynnikiem bezpieczeństwa) Temperatura robocza WYKRES SPADKÓW CIŚNIENIA bar Przepływ K V 100 WSKAŹNIK PRZEPŁYWU Wskaźnik przepływu Kv100 jest to przepływ Q w litrach na minutę wody w temperaturze 20 C przy spadku ciśnienia p= 1 bar w określonej pozycji zaworu. Wartości Kv100 pokazane w tabeli są skalkulowane dla całkowicie otwartego zaworu. DN Kv100 l/min

5 Moment przestawienia MOMENT PRZESTAWIENIA PRZY MAKSYMALNYM CIŚNIENIU ROBOCZYM Nm DN Informacje zawarte w tej broszurze są publikowane w dobrej wierze. Nie bierze się odpowiedzialności w związku z danymi technicznymi, które nie są bezpośrednio zapewnione przez uznane międzynarodowe normy. FIP zastrzega sobie prawo wprowadzania modyfikacji. Produkty muszą być instalowane i serwisowane przez wykwalifikowany personel. 5

6 WYMIARY VKDIV DUAL BLOCK zawór kulowy 2-drożny ze śrubunkami z metrycznymi końcówkami mufowymi do klejenia d DN PN B B1 C C1 E H H1 L Z g EPDM Code FPM Code VKDIV016E VKDIV016F VKDIV020E VKDIV020F VKDIV025E VKDIV025F VKDIV032E VKDIV032F VKDIV040E VKDIV040F VKDIV050E VKDIV050F VKDIV063E VKDIV063F VKDIV/SHX DUAL BLOCK zawór kulowy 2-drożny z blokadą pokrętła i wkładkami gwintowanymi ze stali nierdzewnej do mocowania, ze śrubunkami z metrycznymi końcówkami mufowymi do klejenia d DN PN B B1 C C1 E H H1 L Z g EPDM Code FPM Code VKDIVSHX016E VKDIVSHX016F VKDIVSHX020E VKDIVSHX020F VKDIVSHX025E VKDIVSHX025F VKDIVSHX032E VKDIVSHX032F VKDIVSHX040E VKDIVSHX040F VKDIVSHX050E VKDIVSHX050F VKDIVSHX063E VKDIVSHX063F VKDDV DUAL BLOCK zawór kulowy 2-drożny ze śrubunkami z metrycznymi końcówkami nyplowymi do klejenia d DN PN B B1 C C1 E H H1 L g EPDM Code FPM Code VKDDV016E VKDDV016F VKDDV020E VKDDV020F VKDDV025E VKDDV025F VKDDV032E VKDDV032F VKDDV040E VKDDV040F VKDDV050E VKDDV050F VKDDV063E VKDDV063F 6

7 VKDLV DUAL BLOCK zawór kulowy 2-drożny ze śrubunkami z końcówkami mufowymi do klejenia BS d DN PN B B1 C C1 E H H1 L Z g EPDM Code FPM Code 3/ VKDLV038E VKDLV038F 1/ VKDLV012E VKDLV012F 3/ VKDLV034E VKDLV034F VKDLV100E VKDLV100F 1 1/ VKDLV114E VKDLV114F 1 1/ VKDLV112E VKDLV112F VKDLV200E VKDLV200F VKDFV DUAL BLOCK zawór kulowy 2-drożny ze śrubunkami z końcówkami gwintowanymi R DN PN B B1 C C1 E H H1 L Z g EPDM Code FPM Code 3/ ** VKDFV038E VKDFV038F 1/ VKDFV012E VKDFV012F 3/ VKDFV034E VKDFV034F VKDFV100E VKDFV100F 1 1/ VKDFV114E VKDFV114F 1 1/ VKDFV112E VKDFV112F VKDFV200E VKDFV200F VKDAV DUAL BLOCK zawór kulowy 2-drożny ze śrubunkami z końcówkami mufowymi do klejenia ASTM d DN PN B B1 C C1 E H H1 L Z g EPDM Code FPM Code 3/ VKDAV038E VKDAV038F 1/ VKDAV012E VKDAV012F 3/ VKDAV034E VKDAV034F VKDAV100E VKDAV100F 1 1/ VKDAV114E VKDAV114F 1 1/ VKDAV112E VKDAV112F VKDAV200E VKDAV200F 7

8 VKDNV DUAL BLOCK zawór kulowy 2-drożny ze śrubunkami z końcówkami gwintowanymi NPT R DN PN B B1 C C1 E H H1 L Z g EPDM Code FPM Code 3/ VKDNV038E VKDNV038F 1/ VKDNV012E VKDNV012F 3/ VKDNV034E VKDNV034F VKDNV100E VKDNV100F 1 1/ VKDNV114E VKDNV114F 1 1/ VKDNV112E VKDNV112F VKDNV200E VKDNV200F VKDJV DUAL BLOCK zawór kulowy 2-drożny ze śrubunkami z końcówkami mufowymi do klejenia JIS d DN PN B B1 C C1 E H H1 L Z g EPDM Code FPM Code 1/ VKDJV012E VKDJV012F 3/ VKDJV034E VKDJV034F VKDJV100E VKDJV100F 1 1/ VKDJV114E VKDJV114F 1 1/ VKDJV112E VKDJV112F VKDJV200E VKDJV200F VKDGV DUAL BLOCK zawór kulowy 2-drożny ze śrubunkami z końcówkami gwintowanymi JIS R DN PN B B1 C C1 E H H1 L Z g EPDM Code FPM Code 1/ VKDGV012E VKDGV012F 3/ VKDGV034E VKDGV034F VKDGV100E VKDGV100F 1 1/ VKDGV114E VKDGV114F 1 1/ VKDGV112E VKDGV112F VKDGV200E VKDGV200F 8

9 VKDOV DUAL BLOCK zawór 2-drożny z kołnierzami stałymi EN/ISO/DIN PN 10/16, face to face zg. z EN d DN PN B B1 C C1 F f H H1 Sp U g EPDM Code FPM Code VKDOV020E VKDOV020F VKDOV025E VKDOV025F VKDOV032E VKDOV032F VKDOV040E VKDOV040F VKDOV050E VKDOV050F VKDOV063E VKDOV063F VKDOAV DUAL BLOCK zawór 2-drożny z kołnierzami stałymi ANSI B16.5 cl.150#ff d DN PN B B1 C C1 F f H H1 Sp U g EPDM Code FPM Code 1/ VKDOAV012E VKDOAV012F 3/ VKDOAV034E VKDOAV034F VKDOAV100E VKDOAV100F 1 1/ VKDOAV114E VKDOAV114F 1 1/ VKDOAV112E VKDOAV112F VKDOAV200E VKDOAV200F VKDBEV DUAL BLOCK zawór 2-drożny ze śrubunkami z końcówkami długimi PE100 SDR11 (CVDE) do zgrzewania doczołowego lub elektrooporowego d DN PN B B1 C C1 E H H1 L Z g EPDM Code FPM Code VKDBEV020E VKDBEV020F VKDBEV025E VKDBEV025F VKDBEV032E VKDBEV032F VKDBEV040E VKDBEV040F VKDBEV050E VKDBEV050F VKDBEV063E VKDBEV063F 9

10 AKCESORIA CVDE Końcówka długa z PE100 SDR 11 do zgrzewania doczołowego lub elektrooporowego D DN PN L SDR Code CVDE CVDE CVDE CVDE CVDE CVDE11063 SHKD Zestaw blokady pokrętła 0-90 przystosowany do założenia kłódki (dostawa nie obejmuje pokrętła) d DN Code SHKD SHKD SHKD SHKD063 PMKD Płytka dystansowa do montażu na ścianie d DN A B C C1 C2 F f f1 S Code PMKD PMKD PMKD PMKD PMKD PMKD PMKD2 PSKD Przedłużka wrzeciona do klejenia z metryczną rurą PVC-U (dostawa nie obejmuje rury) d DN A A1 A2 E B B1 B min Code PSKD PSKD PSKD PSKD PSKD PSKD PSKD063 10

11 EASYTORQUE KIT Zestaw do regulacji docisku uszczelek kuli w zaworach DUAL BLOCK DN d DN Zalecany moment dokręcania śrub Code 3/8-1/ N m - 2,21 Lbf ft KET01 3/ N m - 2,95 Lbf ft KET N m - 3,69 Lbf ft KET01 1 1/ N m - 3,69 Lbf ft KET01 1 1/ N m - 5,16 Lbf ft KET N m - 6,64 Lbf ft KET01 *wartości dla idealnych warunków w instalacji POWER QUICK CP Moduł PP-GR do montażu siłownika pneumatycznego zg. z ISO 5211 d DN B2 Q T p x j P x J Code F03 x 5,5 F04 x 5,5 PQCP F03 x 5,5 F04 x 5,5 PQCP *F03 x 5,5 F05 x 6,5 PQCP *F03 x 5,5 F05 x 6,5 PQCP F05 x 6,5 F07 x 8,5 PQCP F05 x 6,5 F07 x 8,5 PQCP F05 x 6,5 F07 x 8,5 PQCP063 *F04 x 5.5 na życzenie POWER QUICK CE Moduł PP-GR do montażu siłownika elektrycznego zg. z ISO 5211 d DN B2 Q T p x j P x J Code F03 x 5,5 F04 x 5,5 PQCE F03 x 5,5 F04 x 5,5 PQCE *F03 x 5,5 F05 x 6,5 PQCE *F03 x 5,5 F05 x 6,5 PQCE F05 x 6,5 F07 x 8,5 PQCE F05 x 6,5 F07 x 8,5 PQCE F05 x 6,5 F07 x 8,5 PQCE063 *F04 x 5.5 na życzenie 11

12 MSKD Skrzynka z elektromechanicznymi lub indukcyjnymi wyłącznikami krańcowymi. Montaż na zaworach ręcznych przy zastosowaniu modułu Power Quick/CP. Skrzynka z wyłącznikami może być zamontowana na już zainstalowanym zaworze VKD. d DN A A1 B B1 C C1 Code elektromechaniczne Code indukcyjne Code Namur MSKD1M MSKD1I MSKD1N MSKD1M MSKD1I MSKD1N MSKD1M MSKD1I MSKD1N MSKD1M MSKD1I MSKD1N MSKD2M MSKD2I MSKD2N MSKD2M MSKD2I MSKD2N MSKD2M MSKD2I MSKD2N Elektromechaniczne Indukcyjne Namur WH = biały; BK = czarny; BL = niebieski BR = brązowy Żywotność Rodzaj wyłącznika Przepływ Napięcie Napięcie Ciśnienie Spadek Prąd jałowy Klasa [ilość cykli] nominalne robocze robocze napięcia ochrony Elektromechaniczny 250 V - 5 A 3 x IP65 Indukcyjny V ma < 4,6 V < 0,8 ma IP65 Namur* - - 7,5 30 V DC** 8,2 V DC < 30 ma** - - IP65 MOCOWANIE I PODPIERANIE * Do stosowania ze wzmacniaczem ** Dotyczy obszarów zagrożonych wybuchem Wszystkie zawory, ręczne i automatyczne, należy mocować odpowiednio do aplikacji. Dlatego też zawory VKD zaopatrzone są w zintegrowany wspornik, który pozwala bezpośrednio zamocować korpus zaworu bez używania dodatkowych części. Do montażu naściennego mogą być użyte dedykowane do tego celu płytki montażowe PMKD dostępne jako akcesoria. Płytkę należy przymocować do zaworu przed montażem do ściany. Płytki PMKD pozwalają także wyrównać osie zaworów VKD z uchwytami na rury FIP ZIKM. d DN B H L J* M4 x M4 x M4 x M4 x M6 x M6 x M6 x 10 * z wkładkami gwintowanymi 12

13 CZĘŚCI VKD 1 Klucz (PVC-U - 1) 2 Pokrętło (HIPVC - 1) 3 O-ringi wrzeciona (EPDM-FPM - 2)* 4 Wrzeciono (PVC-U - 1) 5 Uszczelki kuli (PTFE - 2)* 6 Kula (PVC-U - 1) 7 Korpus (PVC-U - 1) 8 O-ringi (EPDM-FPM - 2)* 9 O-ring (EPDM-FPM - 1) 10 O-ring (EPDM-FPM - 2) 11 Oprawa uszczelki kuli (PVC-U - 1) 12 Końcówki przyłączeniowe (PVC-U - 2) 13 Nakrętki (PVC-U - 2) 14 Sprężyna (stal nierdzewna - 1)** 15 Pokrętło z blokadą (PP-GR - 1)** 16 DUAL BLOCK (POM - 1) 17 Tulejki gwintowane (stal nierdzewna lub mosiądz - 2)** 18 Płytka montażowa (PP-GR - 1)** 19 Śruby (stal nierdzewna - 2)** * Części zamienne ** Akcesoria Materiał oraz ilość części podane są w nawiasach. 13

14 DEMONTAŻ MONTAŻ Fig. 1 1) Odłączyć zawór (zmniejszyć ciśnienie i opróżnić rurociąg). 2) Odkręcić nakrętki przytrzymując blokadę w mechanizmie DUAL BLOCK (16) (fig. 1-2). Możliwe jest również zdjęcie blokady z korpusu zaworu. 3) Odkręcić nakrętki (13) i wyciągnąć zawór. 4) Przed demontażem zaworu przytrzymać go w pozycji pionowej otworzyć na szerokość 45 aby wypłynęły resztki cieczy. 5) Po zamknięciu zaworu należy wyjąć klucz (1) z pokrętła zaworu (2) i wsunąć dwie jego wypustki w odpowiadające im gniazda w gwintowanej oprawce uszczelki kuli (11). Odkręcić pierścień blokujący przeciwnie do ruchu wskazówek zegara i wyjąć go (fig. 3-4). 6) Podciągnąć pokrętło (2) do góry aby ściągnąć je z wrzeciona (4). 7) Wypchnąć kulę od strony przeciwnej do tej z oznaczeniem REGULAR- ADJUST zwracając uwagę aby jej nie porysować, do momentu pojawienia się oprawki uszczelki (11). Następnie wyjąć kulę (6). 8) Wcisnąć wrzeciono (4) do korpusu zaworu i wyjąć na zewnątrz. 9) Wszystkie o-ringi (3, 8, 9, 10) i uszczelki teflonowe (5) muszą być wyciągnięte z rowków jak pokazano na rysunku z wykazem części. i 1) Wszystkie o-ringi (3, 8, 9, 10) muszą być umieszczone w przeznaczonych dla nich rowkach, jak pokazano na rysunku. 2) Wsunąć wrzeciono (4) od strony wewnętrznej korpusu (7). 3) Umieścić uszczelki teflonowe (5) w korpusie zaworu (7) i w gwintowanej oprawce (11). 4) Włożyć kulę (6) i ustawić w pozycji zamkniętej. 5) Wkręcić oprawkę (11) zgodnie z ruchem wskazówek zegara w korpus zaworu używając specjalnego klucza umieszczonego w pokrętle (2). 6) Umieścić zawór pomiędzy końcówkami przyłączeniowymi (12) i dokręcić nakrętki (13) zwracając uwagę, aby o-ringi (10) pozostały w rowkach. 7) Pokrętło (2) należy wcisnąć na wrzeciono (4). Uwaga: Podczas montażu elementów zaworu zaleca się przesmarowanie o- ringów. Nie należy w tym celu używać olejów mineralnych, ponieważ niszczą one EPDM. Fig. 2 Fig. 3 INSTALACJA Przed przystąpieniem do montażu na instalacji należy dokładnie prześledzić niniejszą instrukcję: 1) Sprawdzić, czy rury, które mają być połączone z zaworem, ułożone są w jednej linii to pozwoli uniknąć naprężeń mechanicznych w połączeniach gwintowych. 2) Sprawdzić, czy element blokujący nakrętki DUAL BLOCK (16) jest przymocowany do korpusu zaworu. 3) Aby odkręcić nakrętki należy przytrzymać dźwigienkę w mechanizmie DUAL BLOCK, a następnie odkręcić nakrętki przeciwnie do ruchu wskazówek zegara. 4) Odkręcić nakrętki śrubunków (13) i nasunąć je na rury. 5) Wkleić lub nakręcić końcówki przyłączeniowe (12) na końcówki rur. 6) Ustawić korpus zaworu pomiędzy końcówkami przyłączeniowymi, a następnie ręcznie dokręcić nakrętki (13) zgodnie z ruchem wskazówek zegara. Nie należy używać w tym celu żadnych narzędzi, gdyż może dojść do uszkodzenia nakrętek. 7) Zablokować nakrętki za pomocą mechanizmu DUAL BLOCK (16) tak, aby zapadka odpowiednio zaskoczyła. Fig. 14

15 Fig. 5 8) Jeśli to konieczne, przymocować rury uchwytami FIP typu ZIKM lub bezpośrednio zawór poprzez wspornik montażowy (patrz rozdział Mocowanie i podpieranie ). Zawór VKD może być wyposażony w blokadę pokrętła (zamawianą osobno). W przypadku, gdy zawór wyposażony jest w blokadę (14, 15) należy podciągnąć element blokujący (15) i przekręcić pokrętło (fig. 6-7). Dzięki możliwości założenia kłódki blokada może też być wykorzystywana w celu zabezpieczenia zaworu przed ingerencją osób nieupoważnionych (fig. 8). Siłę docisku uszczelki można wyregulować za pomocą klucza znajdującego się w pokrętle zaworu fig. 3-4). Można to zrobić później, gdy zawór jest już zamontowany w instalacji równomiernie dokręcając nakrętki półśrubunków. Ta "mikroregulcja" w zaworach FIP możliwa jest dzięki opatentowanemu systemowi Seat stop", umożliwiającemu powrót uszczelnienia PTFE do normalnego stanu po zużyciu spowodowanym dużą ilością cykli otwierania. Do mikroregulacji uszczelek można również użyć zestawu Easytorque (fig. 5). Fig. 6 OSTRZEŻENIE - W przypadku mediów niestabilnych jak np. nadtlenek wodoru (H2O2) czy podchloryn sodowy (NaCIO), ze względów bezpieczeństwa zalecamy kontakt z serwisem. Media te, podczas odparowywania mogą tworzyć niebezpieczne nadciśnienie w obszarze pomiędzy korpusem a kulą zaworu. - Należy unikać gwałtownego zamykania zaworu, a także zabezpieczyć go przed przypadkowym otwarciem. Fig. 7 Fig. 7 Fig. 8 15
