1 SolidCAM Samouczek SolidCAM 1

2 SPIS TREŚCI TOCZENIE... 3 Wiercenie otworu Planowanie czoła detalu Usunięcie materiału zewnętrznej średnicy detalu Usunięcie materiału z wewnętrznej średnicy detalu Gwintowanie Usunięcie materiału średnicy zewnętrznej Odcięcie części

3 TOCZENIE 3

4 SolidCAM - zintegrowane środowisko CAM dla SolidWorks umożlliwia stworzenie technologii obróbki części tokarskiej. Dla części, której rysunek przedstawiony jest poniżej, konieczne będzie wykonanie kilku różnych operacji tokarskich, aby uzyskać docelowy model. W samouczku niniejszym, zostanie w kilku krokach zaprezentowane, jak to zrobić: Wiercenie otworu w osi. Toczenie czoła detalu (planowanie). Toczenie zewnętrznej maksymalnej średnicy. Toczenie kształtu wewnętrznego. Toczenie wewnętrznego gwintu. Toczenie rowka na zewnętrznej powierzchni. Odcięcie gotowej części. 4

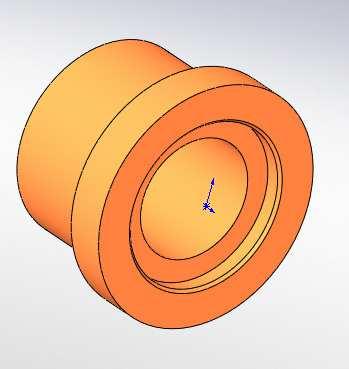

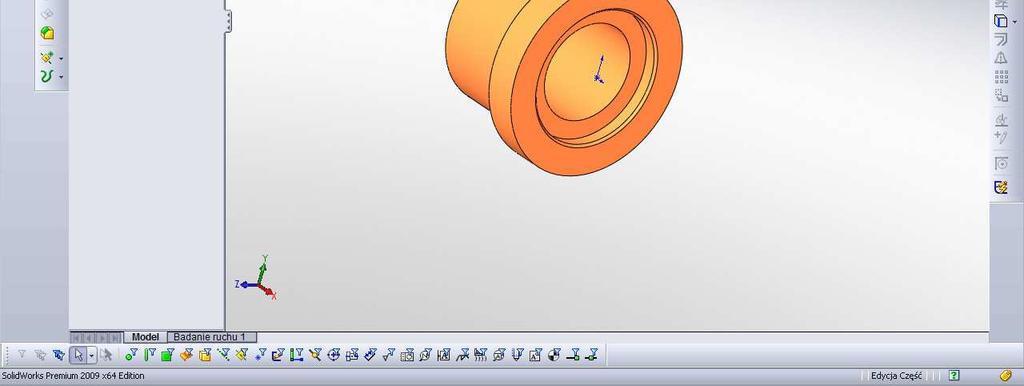

5 Załadowanie części SolidWorks Aby rozpocząć obróbkę części, należy załadować model SolidWorks części do toczenia. Z menu głównego SolidWorks wybierz polecenie Plik>Otwórz, aby otworzyć plik o nazwie Exercise10.sldprt. Część SolidWorks jest przedstawiona poniżej: Plik części zawiera model bryłowy części do toczenia oraz kilka szkicy, które zawierają informacje o geometrii, wymagane przez program SolidCAM. 5

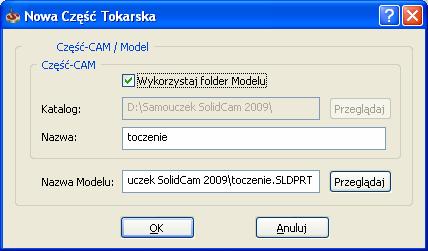

6 Uruchamianie SolidCAM Abu uruchomić SolidCAM po prostu kliknij polecenie SolidCAM w menu głównym SolidWorks i z podmenu wybierz polecenie Nowy > Toczenie. SoidCAM zostanie uruchomiony. Zostanie wyświetlone okno dialogowe Dane Części Tokarskiej. Definicja Części CAM W oknie dialogowym Dane Części Tokarskiej musisz wprowadzić dane dotyczące części. Domyślnie, nazwa części będzie t a k a s a m a, j a k n a z w a c z ę ś c i SolidWorks, lecz jeśli to konieczne, może zostać zmieniona. W tym przypadku pozostaw domyślną nazwę toczenie, klikając przycisk OK. Dolny obszar okna dialogowego Dane Części Tokarskiej stanie się aktywny. SolidCAM utworzy plik Części CAM o nazwie toczenie.prt oraz katalog Części CAM o nazwie 6

7 TOCZENIE. Katalog TOCZENIE zawiera pliki, które SolidCAM wykorzystuje do tworzenia obróbki. SolidCAM kopiuje także do tego katalogu oryginalny plik modelu SolidWorks oraz tworzy plik złożenia o nazwie Części CAM: toczenie.sldasm. Złożenie to zawiera dwa komponenty: DesignModel.sldprt- jest to kopia pliku modelu SolidWorks. CAM.sldprt - zawiera dane geometrii SolidCAM. Po utworzeniu części w lewej części ekranu w miejsce Menedżera Operacji SolidWorks zostanie wyświetlony Menedżer SolidCAM. Można przełączać się pomiędzy menedżerami przy pomocy zakładek umieszczonych na górze menedżera. 7

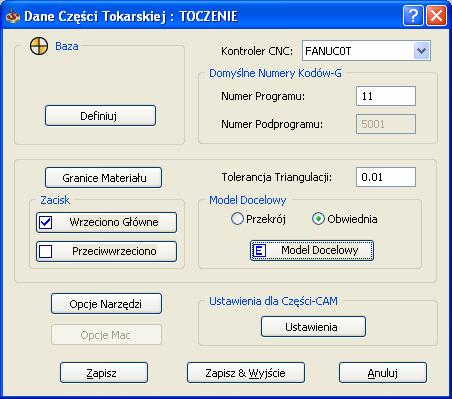

8 Definicja układu odniesienia (Bazy) W oknie dialogowym Dane Części Tokarskiej kliknij przycisk Baza. Zostanie wyświetlone okno dialogowe Baza. W obszarze Umieść Początek Bazy w wybierz opcję Środek Ściany Obrotowej. Początek bazy zostanie umieszczony w punkcie przecięcia osi obrotowej części i jej czołowej powierzchni. Oś Z układu odniesienia będzie równoległa do osi części. 8

9 Wybierz wewnętrzną powierzchnię modelu, jak to pokazano poniżej. Zostanie wyświetlone położenie początku Bazy oraz kierunki jej osi. Kliknij przycisk Zakończ w oknie dialogowym Baza, aby zatwierdzić operację. Układ odniesienia zostanie zdefiniowany. Zwróć uwagę na orientację osi: Oś Z jest współliniowa z osią obrotu, oś X jest skierowana pionowo ku górze. Zostanie wyświetlone okno dialogowe Dane Części Tokarskiej. 9

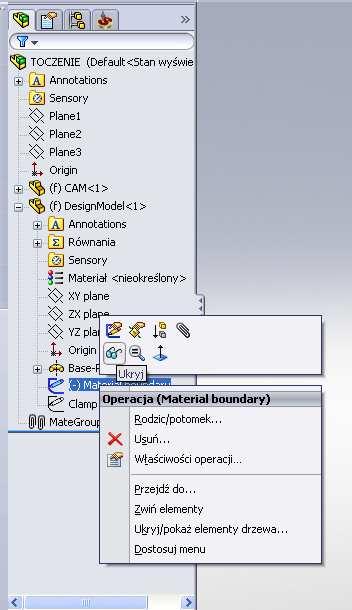

10 Definicja Granicy materiału Teraz musimy zdefiniować przygotówkę i granicę materiału. Kliknij przycisk Granice Materiału, aby rozpocząć definicję. Zostanie wyświetlone okno dialogowe Granice Materiału. Oryginalny plik części SolidWorks zawiera geometrię, opisującą granicę materiału. Aby wyświetlić tę geometrię, należy: 1. W Menedżerze Operacji SolidWorks kliknij ikonę (+) obok komponentu DesignModel, aby otworzyć drzewo jego operacji. 2. Kliknąć prawym przyciskiem myszy szkic o nazwie Material boundary i z menu wybrć polecenie Pokaż. Szkic zostanie wyświetlony. 10

11 Upewnij się, że została wybrana opcja Granica 2D i kliknij przycisk Definiuj. Zostanie wyświetlone okno dialogowe Granica Materiału. Kliknij przycisk Definiuj Łańcuch. Zostanie wyświetlone okno dialogowe Opcje Łańcucha. Wybierz zewnętrzną granicę materiału, jak to pokazano powyżej i zatwierdź wybór klikając ikonę w oknie dialogowym Opcje Łańcucha. SolidCAM automatycznie zamknie łańcuch do osi obrotu przez Układ Odniesienia (Bazę). 11

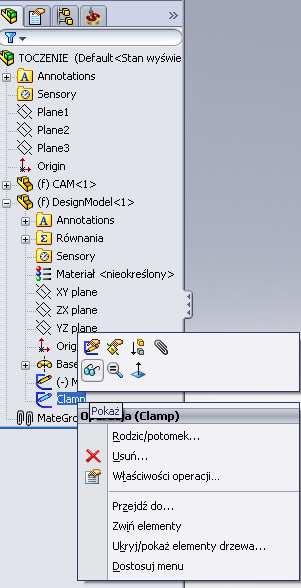

12 Kliknij ikonę w oknie Granica 2D. Kliknij ikonę w oknie Granice Materiału. Definicja Zacisku Teraz zdefiniujemy Wrzeciono główne dla detalu. Kliknij przycisk Wrzeciono główne, aby zdefiniować obrys zacisku. Zostanie wyświetlone okno dialogowe Geometria Zacisku. 12

13 Geometria zacisku jest wskazywana podobnie jak każda inna geometria; musisz tylko upewnić się, że geometria zacisku tworzy zamknięty łańcuch oraz że przecina lub posiada wspólny odcinek z geometrią granicy materiału. Oryginalny model części SolidWorks zawiera obrys zacisku. Aby wyświetlić ten obrys, należy 1. W Menedżerze Operacji SolidWorks kliknąć ikonę (+) obok komponentu DesignModel, aby wyświetlić jego operacje. 2 Kliknąć prawym przyciskiem myszy szkic o nazwie Clamp i z menu wybrać polecenie Pokaż. Szkic zostanie wyświetlony. Kliknij przycisk Definiuj Łańcuch. Zostanie wyświetlone okno dialogowe Opcje łańcucha. 13

14 Wybierz górny segment szkicu i w obszarze Auto Wybór wybierz opcję Główny Łańcuch. Zatwierdź wskazaną geometrię klikając przycisk Tak. Aby zakończyć definicję zacisku kliknij ikonę. Ponownie zostanie wyświetlone okno dialogowe Dane Części Tokarskiej. 14

15 Definicja Modelu docelowego Teraz musisz zdefiniować Model docelowy końcowy kształt Części CAM po obróbce. SolidCAM wykorzystuje Model docelowy do: Symulacji 3D Obliczenia resztki materiału Wykrywania podcięć w trakcie Weryfikacji Bryłowej. W oknie dialogowym Dane Części Tokarskiej kliknij przycisk Model docelowy. W oknie dialogowym Model Detalu Docelowego kliknij przycisk Definiuj Model 3D, aby wskazać geometrię dla modelu docelowego. Zostanie wyświetlone okno dialogowe Geometria 3D. Teraz możesz wskazać model bryłowy, aby zdefiniować model docelowy. Możesz wskazać geometrię na dwa sposoby: Wskazanie przez Menedżera Operacji SolidWorks; w tym przypadku należy w drzewie wskazać komponent DesignModel. Wskazanie przy pomocy obszaru graficznego; wskaż jedną z powierzchni modelu bryłowego. Zauważ, że w tym przypadku, filtr wyboru będzie automatycznie przełączony w tryb zaznaczania powierzchni. W obu przypadkach cały model 3D zostanie zdefiniowany jako model docelowy. 15

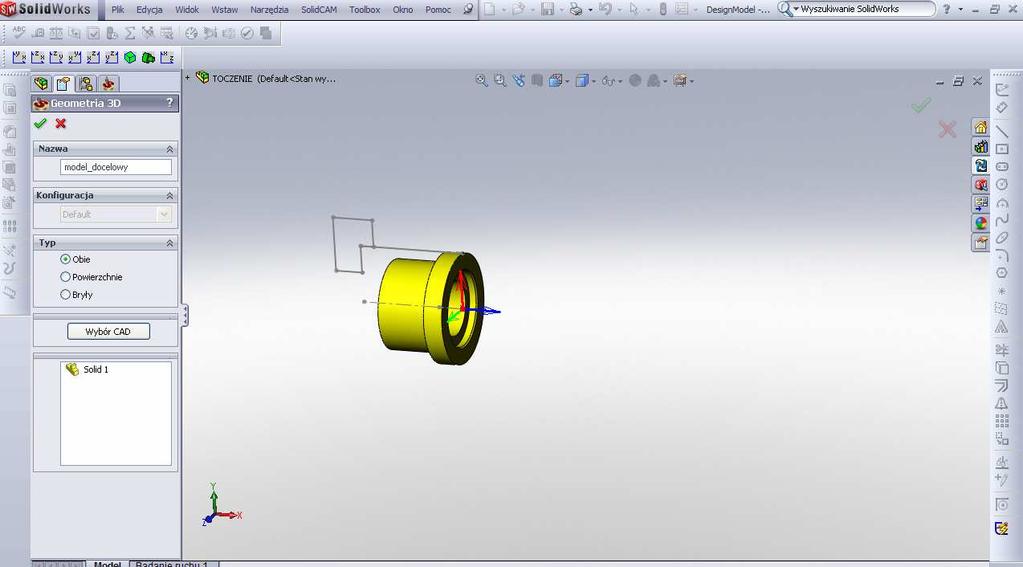

16 Wskaż model przy pomocy jednego ze sposobów opisanych powyżej. Model zostanie podświetlony. Kliknij ikonę w oknie dialogowym Geometria 3D, aby zaakceptować wybór. W trakcie definicji Modelu docelowego, SolidCAM utworzy szkic o nazwie Obwiednia w komponencie o nazwie CAM złożenia Części CAM Szkic Obwiednia zawiera obwiednię modelu docelowego. Obwiednia jest określona jako przecięcie przez płaszczyznę XZ bazy CoordSys i powierzchni obrotowej otaczającej model docelowy. Zostanie wyświetlone okno dialogowe Model Detalu Docelowego, zatwierdź dane klikając ikonę. Ponownie zostanie wyświetlone okno dialogowe Dane Części Tokarskiej. 16

17 17

18 Definicja Tabeli Narzędzi Części Tabela Narzędzia Części zawiera wszystkie narzędzia, jakie dostępne są do wykorzystania dla konkretnej CzęściCAM. Tabela Narzędzi Części przechowywana jest w pliku Części CAM. SolidCAM umożliwia import narzędzi z istniejącej tabeli narzędzi do Tabeli Narzędzi Części. W tym przykładzie narzędzia zostaną zaimportowane z istniejącej tabeli narzędzi o nazwie TURNING.TAB, która umieszczona jest w katalogu../tables/metric Aby otworzyć Tabelę Narzędzi Części, kliknij prawym przyciskiem myszy ikonę Narzędzie w Menedżerze SolidCAM. Z menu wybierz polecenie Część-Tabela narzędzi. Zostanie wyświetlone okno dialogowe Tabela Narzędzi Części. Okno to umożliwia zarządzanie danymi dotyczącymi narzędzi: dodawanie narzędzi, importowanie narzędzi, edycja definicji narzędzi itp. 18

19 Kliknij przycisk Import. Zostanie wyświetlone właściwe okno dialog owe. Z listy rozwijalnej Nazwa Tabeli wybierz tabelę o nazwie TURNING. Tabela ta umieszczona jest w katalogu:...\user\metric. Zostaną wyświetlone narzędzia zawarte w tej tabeli narzędzi. Wybierz wszystkie narzędzia z wykorzystaniem klawiszy Shift- lub Control- kliknij prawym przyciskiem myszy i z menu wybierz polecenie Kopiuj do Tabel. Narzędzia zostaną skopiowane i zostanie wyświetlone następujące okno z wiadomością: 19

20 Zatwierdź wiadomość klikając przycisk OK. Kliknij przycisk Zamknij. Zostanie wyświetlone okno dialogowe Tabela Narzędzi Części. Kliknij przycisk OK. Tabela narzędzi zostanie zaakceptowana i okno dialogowe zostanie zamknięte. 20

21 Wiercenie otworu SolidCAM umożliwia wykonanie Operacji wiertarskich zgodnie z dostępnymi na kontrolerze CNC cyklami wiertarskimi. Kliknij prawym przyciskiem myszy ikonę Operacje w obszarze Menedżera SolidCAM. Z menu wybierz polecenie Dodaj>Wiercenie, aby dodać operację wiercenia. Zostanie wyświetlone okno dialogowe Operacje Wiertarskie, w którym należy wprowadzić niezbędne dane do przeprowadzenia wiercenia. 21

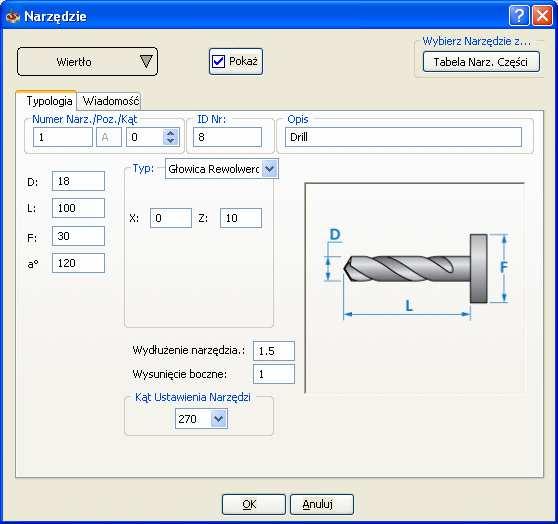

22 Teraz należy zdefiniować narzędzie dla operacji. Wybierz istniejące narzędzie z Tabeli Narzędzi Części. 1. Aby zdefiniować narzędzie, kliknij przycisk Definiuj w obszarze Narzędzie. 22

23 Zostanie wyświetlone okno dialogowe Zmiana Narzędzia dla Operacji. 2. Wybierz narzędzie nr 1 o nazwie Drill i kliknij przycisk Zaznacz. Narzędzie zostanie wybrane dla operacji. Aby wyświetlić dane narzędzia należy kliknąć na Definiuj: 3. Zatwierdź narzędzie, klikając przycisk OK. Zostanie wyświetlone okno dialogowe Operacje Wiertarskie. 4. Teraz należy zdefiniować prędkość wrzeciona i posuw dla operacji. W obszarze Narzędzie kliknij przycisk Dane. Zostanie wyświetlone okno dialogowe Dane Narzędzi Tokarskich. 23

24 5. W polu Obroty, ustaw wartość parametru Obroty Normalne na 2200 obr/min. 6. W polu Posuw kliknij Mm/min i w prowadź wartość 110 dla Posuwu Normalnego. 7. Aby zatwierdzić ustawienia, kliknij przycisk OK. Ponownie zostanie wyświetlone okno dialogowe Operacje wiertarskie. Zdefiniuj Punkt startu wiercenia. 1. W obszarze Początkowa Pozycja Wiercenia kliknij przycisk Wskaż 24

25 2. Wybierz punkt początkowy, jak to pokazano obok. 3. Współrzędne wskazanego punktu zostaną wyświetlone w oknie dialogowym Wskaż Punkt Startowy. 25

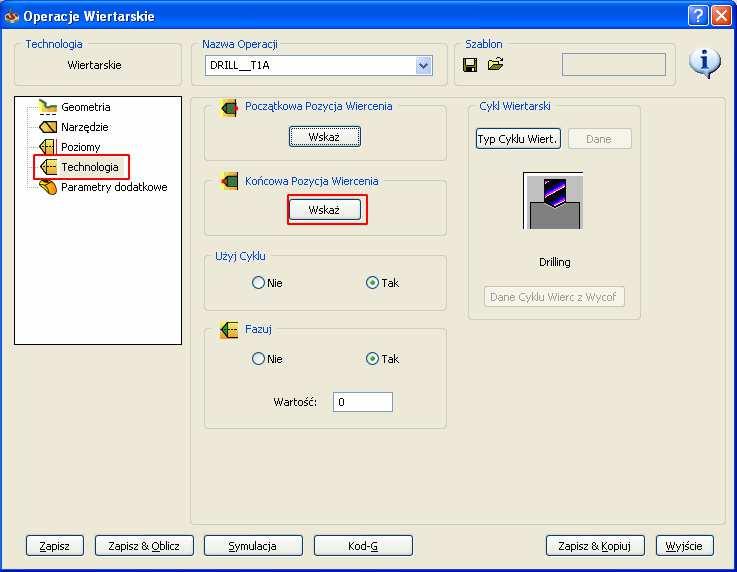

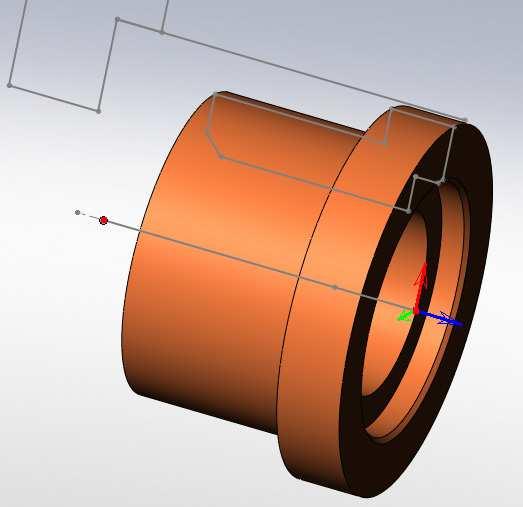

26 4. Zatwierdź dane dla tego okna, klikając ikonę. Ponownie zostanie wyświetlone okno dialogowe Operacje Wiertarskie. Zdefiniuj Punkt końcowy wiercenia. 1. W obszarze Końcowa Pozycja Wiercenia kliknij przycisk Wskaż. 2. Wybierz punkt końcowy, jak to pokazano poniżej. 26

27 3. Współrzędne wskazanego punktu zostaną wyświetlone w oknie dialogowym Wskaż Punkt Końcowy. 4. Zatwierdź dane dla tego okna, klikając ikonę. Ponownie zostanie wyświetlone okno dialogowe Operacje Wiertarskie. Zdefiniuj parametry technologiczne dla wiercenia. 1. W obszarze Fazuj kliknij pole Nie. 27

28 2. W oknie dialogowym Operacje Wiertarskie kliknij Typ Cyklu Wiert i wybierz Peck. 3. W obszarze Cykł Wiertarski okna Operacje Wiertarskie kliknij przycisk Dane Cykłu Wiert aby zdefiniować parametry cyklu. 4. Zostanie wyświetlone okno dialogowe Dane Cyklu. 5. W oknie tym ustaw wartości wszystkich parametrów (Krok w Dół, Odl Wycofania oraz Rodzaj Wycofania), jak to pokazano powyżej. 6.Zatwierdź dane, klikając OK. 28

29 W oknie dialogowym Operacje Wiertarskie kliknij przycisk Zapisz & Oblicz. 29

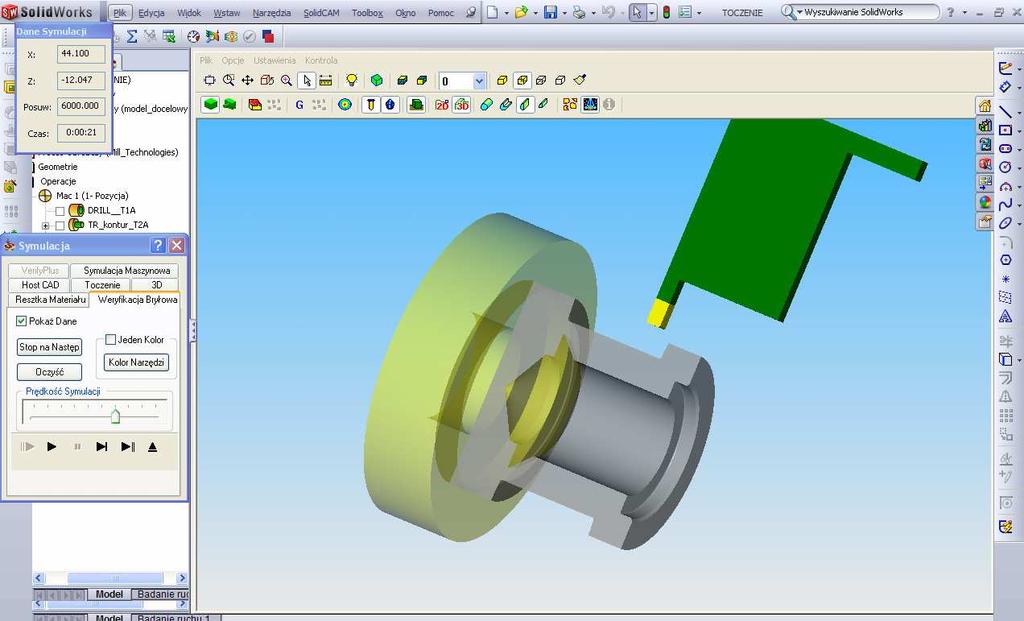

30 Symulacja Operacji wiercenia W oknie dialogowym Operacje Wiertarskie kliknij przycisk Symulacja, aby rozpocząć symulację operacji wiercenia. Zostanie wyświetlone okno dialogowe Symulacja. 30

31 W oknie dialogowym Symulacja, zaznacz opcję Oba w obszarze Pokaż. Umożliwi to zobaczenie zarówno materiału jak i ścieżki narzędzia w trakcie symulacji. Zamknij symulację, klikając przycisk Wiertarskie.. Zostanie wyświetlone okno dialogowe Operacje Zamknij okno dialogowe Operacje Wiertarskie i powróć do Menedżera SolidCAM klikając przycisk Wyjście. 31

32 Planowanie czoła detalu W Menedżezrze SolidCAM kliknij prawym przyciskiem myszy ikonę ostatnio utworzonej operacji wiertarskiej. Z menu wybierz polecenie Dodaj>Toczenie, aby dodać nową operację toczenia. Operacja ta umożliwia obróbkę profili wzdłuż osi przedmiotu i równolegle do osi przedmiotu. Do tworzenia ścieżki narzędzia mogą być wykorzystane zarówno cykle CNC, jeśli istnieją takie dla danego kontrolera, jak również może ona zostać wygenerowana przez SolidCAM a. W drugim przypadku program generuje ścieżkę narzędzia, biorąc pod uwagę resztkę materiału, jaka pozostaje na przedmiocie po wykonaniu wszystkich wcześniejszych operacji, przy czym ogranicza do minimum ruchy ustawcze narzędzia i długość samej ścieżki. Geometria profilu jest dopasowywana automatycznie, aby uniknąć podcięcia materiału i kolizji obrabianego przedmiotu z narzędziem (brany jest tutaj pod uwagę kształt narzędzia). Zostanie wyświetlone okno dialogowe Operacja Toczenie. 32

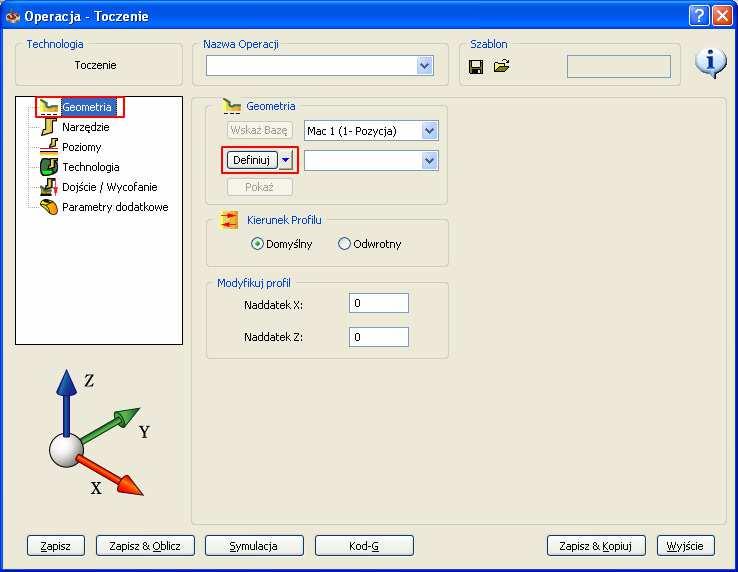

33 W obszarze Nazwa Geaometrii kliknij przycisk Definiuj, aby dodać nową geometrię do Części CAM. Zostanie wyświetlone okno dialogowe Edycja Geometrii. 33

34 1. Aby wskazać geometrię, kliknij segment szkicu pokazany poniżej. Zwróć uwagę na kierunek geometrii. Dla tej Operacji kierunek geometri musi być skierowany do osi przedmiotu. Jeśli kierunek geometrii jest zły, użyj przycisku Odwróć zmienić, aby go 2. W obszarze Wydłuż ustaw następujące wartości dla wydłużenia geometrii: 2 dla Początku; 6 dla Końca. 3. Potwierdź wybór, klikając przycisk Zastosuj. 4. W oknie dialogowym Edycja Geometrii kliknij ikonę. Ponownie zostanie wyświetlone okno dialogowe Operacja - Toczenie. 34

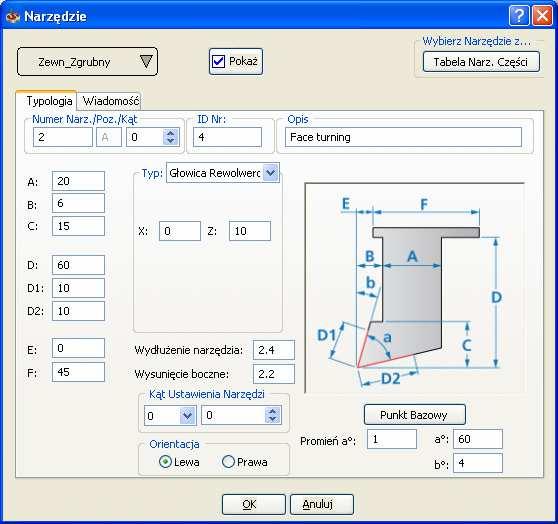

35 Teraz należy zdefiniować narzędzie dla bieżącej operacji. 1. Aby zdefiniować narzędzie, kliknij przycisk Wybierz w obszarze Narzędzie. Zostanie wyświetlone okno dialogowe Zmiana Narzędzia dla Operacji. 2. Wybierz narzędzie nr 2. Kliknij przycisk Zaznacz. 35

36 Zostanie wyświetlone okno dialogowe Narzędzie. Zawiera ono dane noża tokarskiego dla obróbki zgrubnej, jaki zostanie użyty do tej operacji. 3. Zatwierdź narzędzie, klikając przycisk OK. Ponownie zostanie wyświetlone okno dialogowe Operacja -Toczenie. 4. W obszarze Narzędzie kliknij przycisk Dane. Zostanie wyświetlone okno dialogowe Dane Narzędzi Tokarskich. 36

37 5. Wprowadź 3000 dla Obroty Normalne oraz Obroty Wykańcz. 6. Wprowadź 0.2 dla Posuwu Normalnego oraz 0.1 dla Posuwu Wykańcz. Zatwierdź dane, klikając przycisk OK. 37

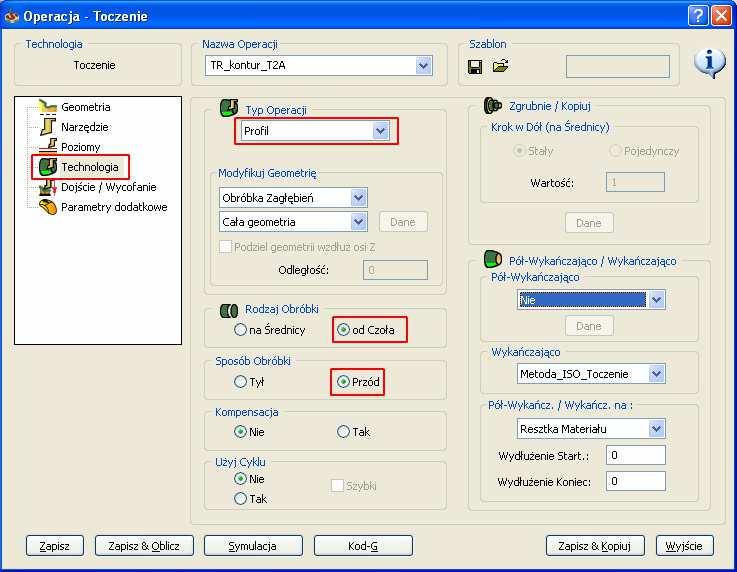

38 Ponownie zostanie wyświetlone okno dialogowe Operacja - Toczenie. Musisz teraz zdefiniować prametry technologiczne w oknie Operacja - Toczenie. 1. Ustaw Rodzaj Obróbki na Od Czoła, aby zdefiniować główny kierunek pracy. 2. Wstaw Sposób Obróbki na Przód, aby zdefiniować stronę obróbki. 3. Ustaw Typ Operacji na Profil. 4. Ustaw Odległość Bezpieczną na 1. 38

39 Kliknij przycisk Zapisz&Oblicz. Zostanie obliczona ścieżka narzędzia. Klikając przycisk Symulacja otwórz okno dialogowe Symulacja. Sprawdź wszystkie parametry okna dialogowego Symulacjai kliknij przycisk Odtwórz. Zamknij okno dialogowe Symulacja klikając ikonę oknie dialogowym Operacja - Toczenie. i kliknij przycisk Wyjście w 39

40 Usunięcie materiału zewnętrznej średnicy detalu W Menedżerze SolidCAM kliknij prawym przyciskiem myszy ikonę ostatnio utworzonej operacji toczenia. Z menu wybierz polecenie Dodaj>Toczenie, aby dodać nową operację toczenia. Zostanie wyświetlone okno dialogowe Operacja- Toczenie. W obszarze Geometria kliknij przycisk Definiuj, aby dodać nową geometrię do Części CAM. 40

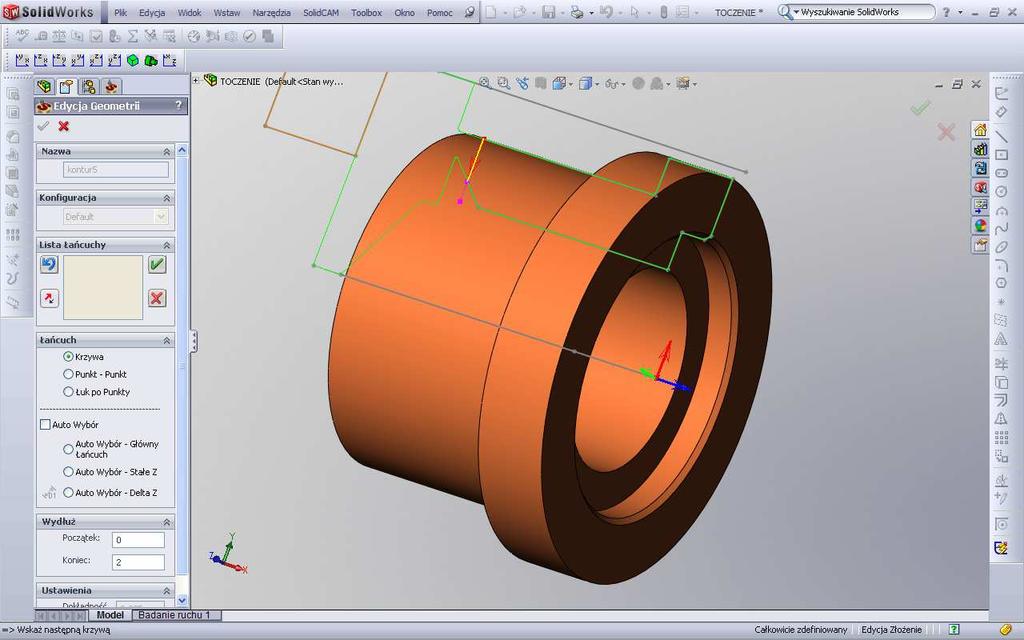

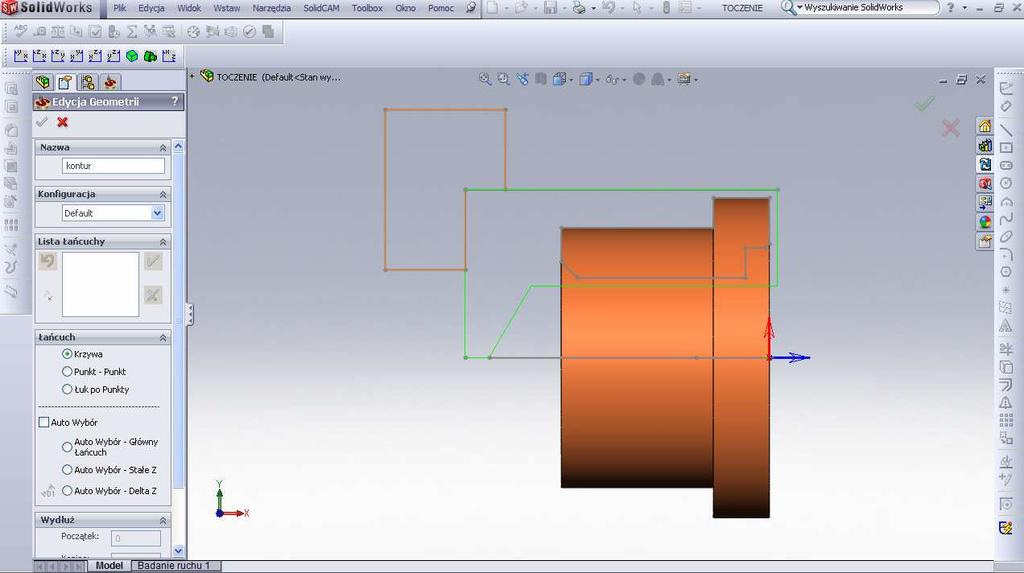

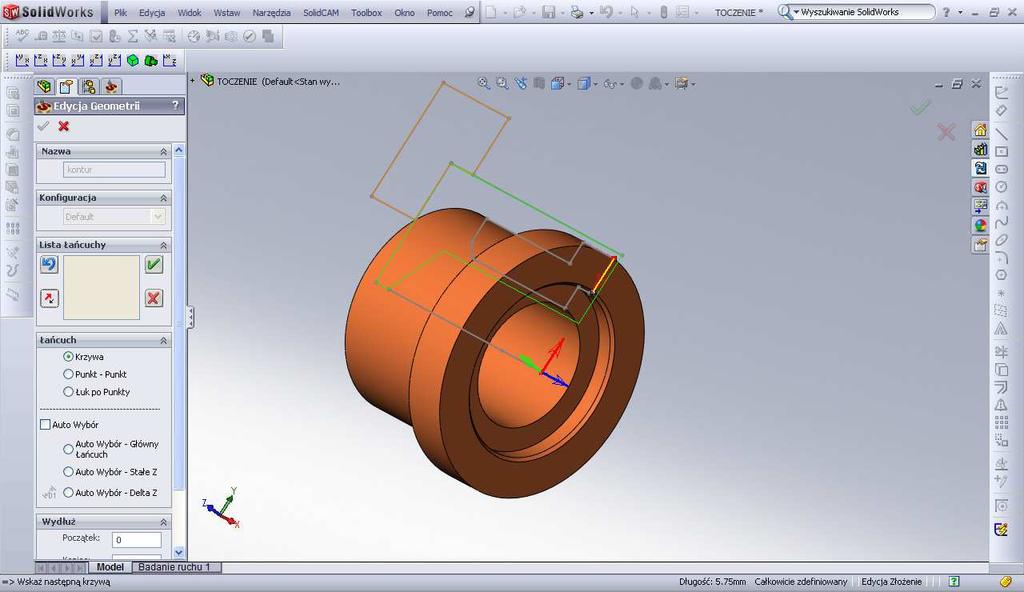

41 Zostanie wyświetlone okno dialogowe Edycja Geometrii. 1. Aby zdefiniować geometrię dla aktualnej operacji, wskaż segment szkicu, jak to pokazano poniżej. Zwróć uwagę na kierunek geometrii. Kierunek geometrii dla tej operacji musi być zwrócony przeciwnie do kierunku osi Z. Jeśli kierunek wskazanej geometrii nie jest właściwy, użyj przycisku Odwróć, aby zmienić kierunek. 2. W obszarze Wydłuż wprowadź następujące wartości, aby umożliwić wejście i wyjście narzędzia poza materiałem przygotówki : Ustaw Początek na 1 Ustaw Koniec na 3 3. Zatwierdź wybór, klikając przycisk Zastosuj. 4. Kliknij ikonę w oknie dialogowym Edycja Geometrii. Ponownie zostanie wyświetlone okno dialogowe Operacja-Toczenie. 41

42 Teraz musisz zdefiniować narzędzie, które zostanie użyte dla bieżącej operacji. 1. W obszarze Narzędzie kliknij przycisk Definiuj. ostanie wyświetlone okno dialogowego Z m i a n a n a r z ę d z i a d l a o p e r a c j i. 2. W oknie tym wskaż narzędzie nr 2. Jest to to samo narzędzie, które było wykorzystane w poprzedniej operacji. Kliknij przycisk Zaznacz. Zostanie wyświetlone okno dialogowe Narzędzie. Potwierdź wybór narzędzia, klikając przycisk OK. 3. Zostanie wyświetlone okno dialogowe Operacja-Toczenie. W obszarze Narzędzie kliknij przycisk Dane, aby zdefiniować Posuw i Obroty. Zostanie wyświetlone okno dialogowe Dane Narzędzi Tokarskich. 4. Wprowadź 3000 dla Obrotów Normalnych oraz dla Obrotów Wykańcz. 5. Wprowadź 0.2 dla Posuwu Normalnego oraz 0.1 dla Posuwu Wykańcz. 42

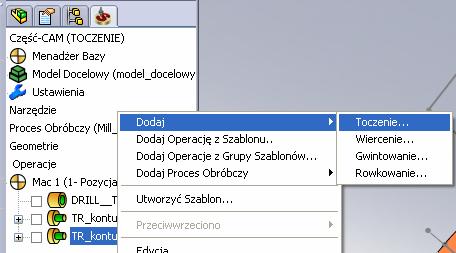

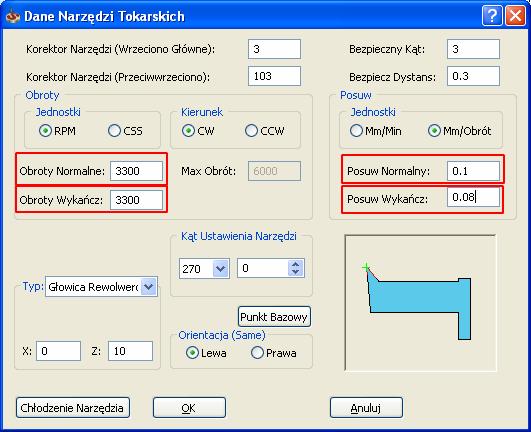

43 6. Zatwierdź dane wprowadzone w oknie Dane Narzędzi Tokarskich, klikając przycisk OK. Teraz w oknie Operacja-Toczenie należy zdefiniować parametry technologiczne. 1. Upewnij się, że Rodzaj Obróbki to Na Średnicy, aby określić główny kierunek obróbki jako równoległy do osi Z. 2. Upewnij się, że Sposób Obróbki to Zewnętrzny. 3. Ustaw Typ Operacji na Profil. Kliknij przycisk Zapisz&Oblicz. Klikając przycisk Symulacja otwórz okno dialogowe Symulacja. Sprawdź wszystkie parametry w oknie dialogowym Symulacja i kliknij przycisk Odtwórz. 43

44 Zamknij okno dialogowe Symulacja, klikając przycisk dialogowe Operacja-Toczenie, klikając przycisk Wyjście., a następnie zamknij okno 44

45 Usunięcie materiału z wewnętrznej średnicy detalu W Menedżerze SolidCAM kliknij prawym przyciskiem myszy ikonę ostatnio utworzonej operacji toczenia. Z menu wybierz polecenie Dodaj>Toczenie, aby dodać nową operację toczenia. Zostanie wyświetlone okno dialogowe Operacja- Toczenie. W obszarze Nazwa Geometrii kliknij przycisk Definiuj, aby dodać nową geometrię do Części CAM. Zostanie wyświetlone okno dialog owe Edycja Geometrii. 45

46 1. Wybierz segmenty szkicu w kolejności pokazanej na poniższym rysunku, klikając elementy od 1 do W polu Wydłużenie wprowadź następujące dane, aby umożliwić wejście i wyjście narzędzia poza materiałem przygotówki. Ustaw Początek na 2 Ustaw Koniec na 3 3. Zatwierdź wybraną geometrię, klikając przycisk Zastosuj. 4. Kliknij ikonę w oknie dialogowym Edycja Geometrii. Ponownie zostanie wyświetlone okno dialogowe Operacja-Toczenie. 46

47 Teraz musisz zdefiniować narzędzie, które zostanie użyte dla bieżącej operacji. 1. W obszarze Narzędzie kliknij przycisk Wybirz. Zostanie wyświetlone okno dialogowe Zamiana Narzędzia dla Operacji 2. W oknie dialogowym Zamiana Narzędzia dla Operacji,wskaż narzędzie nr 3. 47

48 3. Kliknij przycisk Zaznacz. Zostanie wyświetlone okno dialogowe Narzędzie. Potwierdź wybór narzędzia, klikając przycisk OK. Zostanie wyświetlone okno d dialogowe Operacja-Toczenie. 4. W obszarze Narzędzie kliknij przycisk Dane. Zostanie wyświetlone okno dialogowe Dane Narzędzi Tokarskich. 5. Wprowadź 3300 dla Obrotów Normalnych oraz Wykańczających. 6. Wprowadź 0.1 dla Posuwów Normalnych oraz 0.08 dla Posuwów Wykańcz. 7. Zatwierdź, klikając przycisk OK. W oknie dialogowym Operacja Toczenie, musisz zdefiniować parametry technologiczne. 1. Ustaw Rodzaj Obróbki na na Średnicy. 2. Ustaw Sposób Obróbki na Wewnętrzny. 3. Ustaw Typ Operacji na Zgrubnie. 48

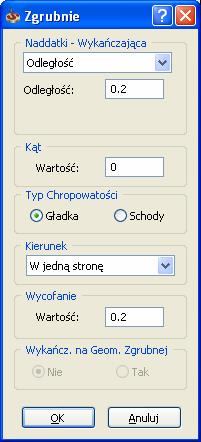

49 4. W obszarze Zgrubnie/Kopiuj kliknij przycisk Dane. Zostanie wyświetlone okno dialogowe Zgrubnie. 5. Ustaw Naddatki-Wykańczająca na Odległość. 6. Ustaw Odległość na Zatwierdź, klikając przycisk OK. Ponownie zostanie wyświetlone okno dialogowe Operacja-Toczenie. Kliknij przycisk Zapisz&Oblicz. Klikając przycisk Symulacja otwórz okno dialogowe Symulacja. 49

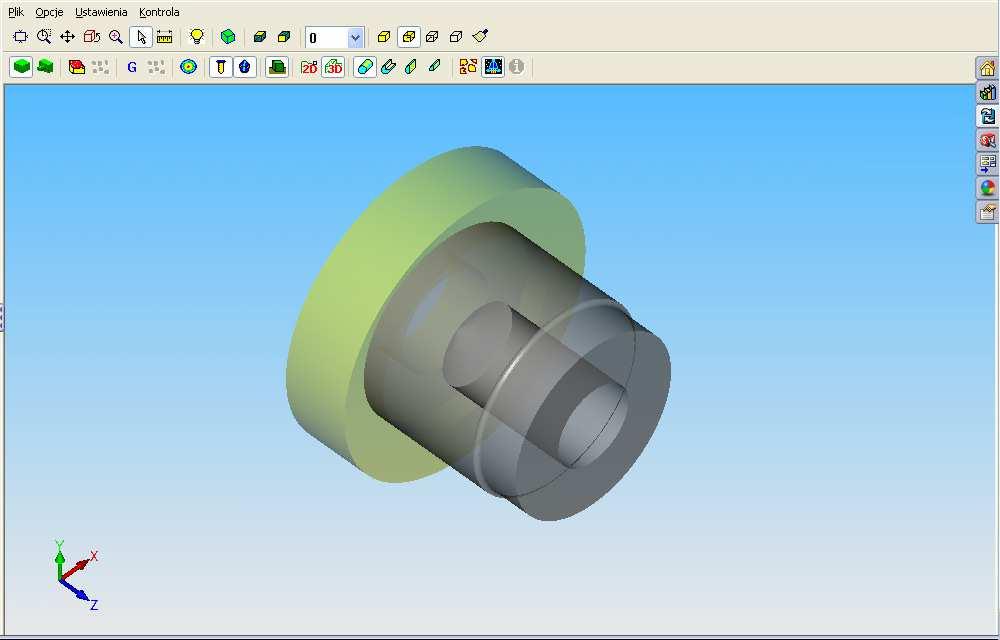

50 Aby przeprowadzić symulację obróbki w trybie bryłowym, kliknij zakładkę Weryfikacja Bryłowa. Tryb ten umożliwia przeprowadzenie symulacji na modelu bryłowym. W trybie tym wykorzystywany jest bryłowy model przygotówki (zdefiniowany przez granice materiału). W trakcie procesu symulacji program SolidCAM odejmuje (przy pomocy operacji Boole a) objętość wytworzoną przez ruch narzędzia od bryły przygotówki. Pozostały po tej operacji materiał, to model bryłowy, który można dynamicznie obracać i powiększać. Aby ustawić model w widoku izometrycznym, kliknij ikonę Widok Izometryczny. Kliknij ikonę trybu Widok połówki, aby wyświetlić połówkę modelu, dzięki czemu można będzie wyświetlić ścieżkę narzędzia w sposób optymalny. Kliknij przycisk Odtwórz. 50

51 W trakcie symulacji w trybie Weryfikacji Bryłowej możesz przy pomocy środkowego przycisku myszy obracać model. Shift-środkowy przycisk powiększyć/zmniejszyć model. Ctrl-środkowy przycisk powoduje przesuwanie modelu. Zamknij okno dialogowe Symulacja, klikając przycisk Wyjście w oknie dialogowym Operacja-Toczenie., a następnie kliknij przycisk 51

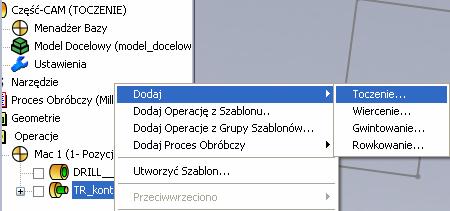

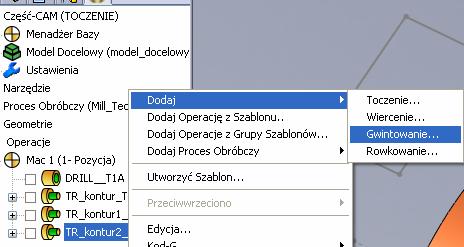

52 Gwintowanie Kliknij prawym przyciskiem myszy ikonę ostatnio utworzonej operacji toczenia w oknie Menedżera SolidCAM. Z menu wybierz polecenie Dodaj>Gwintowanie, aby dodać nową operację toczenia. Zostanie wyświetlone okno dialogowe Gwintowanie. W obszarze Nazwa Geometrii kliknij przycisk Definiuj, aby dodać nową geometrię do CzęściCAM. Zostanie wyświetlone okno dialogowe Edycja Geometrii. 52

53 1. Aby zdefiniować geometrię dla bieżącej operacji gwintowania, wskaż segment szkicu, jak to pokazano poniżej. Zwróć uwagę na kierunek geometrii. Kierunek geometrii dla tej operacji musi być zwrócony przeciwnie do osi Z. Jeśli kierunek wskazanej geometrii nie jest poprawny, użyj przycisku Odwróć aby go zmienić. 2. W polu Wydłużenie wprowadź następujące dane, aby umożliwić wejście/wyjście narzędzia spoza materiału. Ustaw Początek na 2 Ustaw Koniec na 2 3. Zatwierdź wskazaną geometrię klikając przycisk Zastosuj. 4. W oknie dialogowym Edycja Geometrii kliknij przycisk. Ponownie zostanie wyświetlone okno dialogowe Gwintowanie. 53

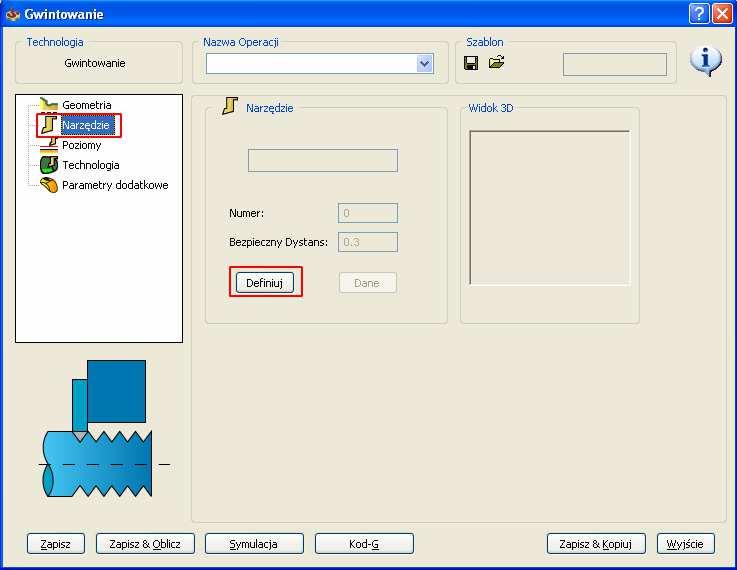

54 Teraz należy zdefiniować narzędzie, które zostanie wykorzystane w bieżącej operacji. 1. Kliknij przycisk Definiuj obszarze Narzędzie. 2. Wskaż narzędzie 4 i kliknij przycisk Zaznacz. Parametry narzędzia zostaną wyświetlone w oknie dialogowym Narzędzie. 54

55 3. Zatwierdź dane narzędzia, klikając przycisk OK. Zostanie wyświetlone okno dialogowe Gwintowanie. 4. W obszarze Narzędzie kliknij przycisk Dane. Zostanie wyświetlone okno dialogowe Dane Narzędzi Tokarskich. 5. Wprowadź 2000 dla Obrotów Normalnych oraz 3000 dla Obrotów Wkańczających. 6. Zatwierdź klikając przycisk OK. 55

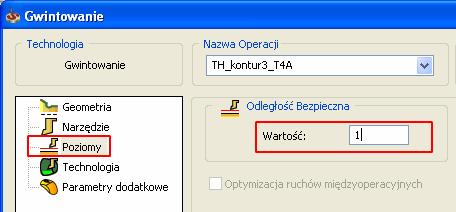

56 Teraz w oknie dialogowym Gwintowanie należy zdefiniować parametry technologiczne. 1. Ustaw wartość Odległość Bezpieczna na Ustaw Rodzaj Obróbki na Średnicy; zostanie wykonana operacja gwintowania na średnicy detalu. 3. Ustaw Sposób Obróbki na Wewnętrzny, aby wykonać gwint wewnętrzny. 4. Ustaw Typ Operacji na Wielokrotny; gwint zostanie wykonany w kilku przejściach, kolejne przejście głębiej od poprzedniego. 5. Ustaw Jednostki gwintu na Gwint-Cal; w polu Wartość wprowadź W polu Stała Wartość obszaru Krok w Dół wprowadź 0.3. Jest to wartość określająca pierwszy krok w dół, pozostałe kroki są obliczane przez kontroler maszyny i są coraz mniejsze. 7. Wybierz Tak w polu Gwint Wykańczająco, aby wykonać przejście wykańczające; zadaniem tego przejścia jest usunięcie wszystkich wiórów, jakie pozostały po ostatnim przejściu noża. Wartość posuwu i obrotów wrzeciona dla tego przejścia jest identyczna jak dla przejścia wykańczającego wierzchołki gwintu. 8. W obszarze Max. Średnica wprowadź wartość 22 dla maksymalnej średnicy gwintu dla pierwszego punktu geometrii. 56

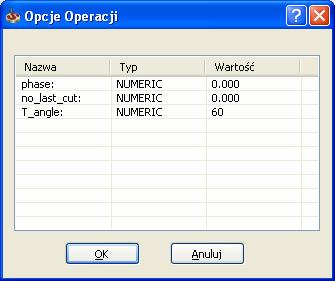

57 9. Kliknij przycisk Dane w obszarze Parametry dodatkowe, aby ustawić dodatkowe parametry. 10. U s t a w T_angle n a 6 0. Z a t w i e r d ź dane, klikając przycisk OK. Ponownie zostanie wyświetlone okno dialogowe Gwintowanie. Zapisz dane i oblicz ścieżkę narzędzia, klikając przycisk Zapisz&Oblicz. 57

58 Otwórz okno dialogowe Symulacja,klikając przycisk Symulacja.Kliknij Odtwórz. Zamknij okno Symulacja klikając przycisk Gwintowanie. i kliknij przycisk Wyjście w oknie 58

59 Usunięcie materiału średnicy zewnętrznej Kliknij prawym przyciskiem myszy ikonę ostatnio utworzonej operacji toczenia w oknie Menedżera SolidCAM. Z menu wybierz polecenie Dodaj>Toczenie, aby dodać nową operację toczenia. Zostanie wyświetlone okno dialogowe Operacja-Toczenie. W obszarze Nazwa Geometrii kliknij przycisk Definiuj, aby dodać nową geometrię do CzęściCAM. 59

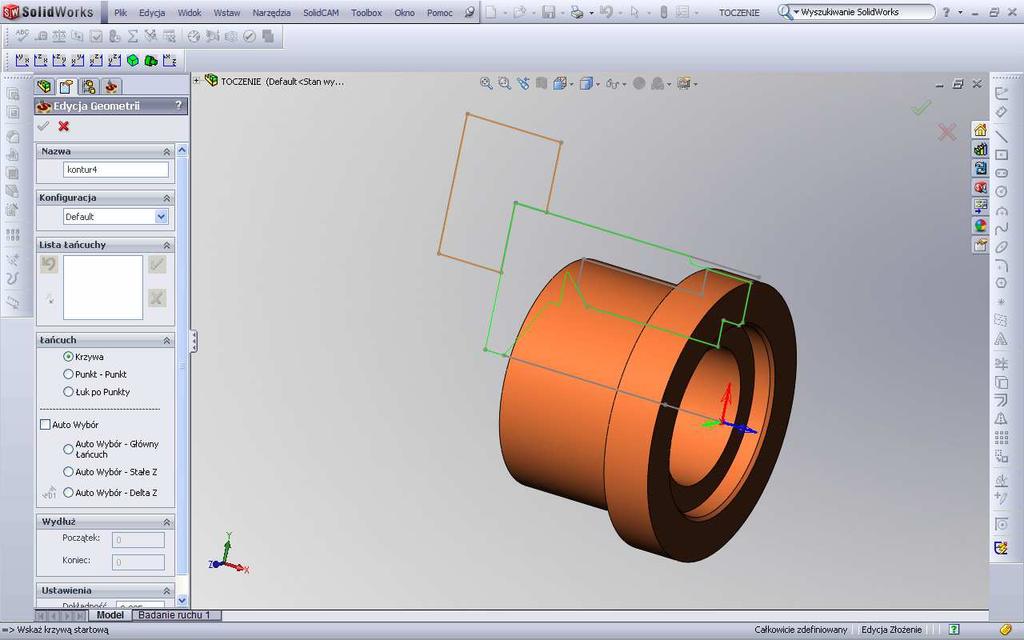

60 Zostanie wyświetlone okno dialogowe Edycja Geometrii. 1. Wskaż segmenty szkicu w kolejności pokazanej poniżej, klikając elementy 1 i 2: 2. W polu Wydłuż wprowadź następujące dane, aby umożliwić Dojście/Wyjście narzędzia poza materiałem. Ustaw Koniec na 3 60

61 3. Zatwierdź wybraną geometrię, klikając przycisk Zastosuj. Zwróć uwagę na kierunek geometrii. Kierunek geometrii dla tej operacji musi być zwrócony przeciwnie do osi Z. Jeśli kierunek wskazanej geometrii nie jest poprawny, użyj przycisku Odwróć, aby go zmienić. 4. Kliknij ikonę w oknie dialogowym Edycja Geometrii. Ponownie zostanie wyświetlone okno dialogowe Operacja-Toczenie. Teraz należy zdefiniować narzędzie, które zostanie wykorzystane w bieżącej operacji. 1. Kliknij przycisk Wybierz w obszarze Narzędzie. Zostanie wyświetlone okno dialogowe Zamiana Narzędzia dla Operacji. 2. Wskaż narzędzie 5 i kliknij przycisk Zaznacz. Parametry narzędzia zostaną wyświetlone w oknie dialogowym Narzędzie 3. Zatwierdź dane narzędzia, klikając przycisk OK. Zostanie wyświetlone okno dialogowe Operacja-Toczenie. 4. W obszarze Narzędzie kliknij przycisk Dane. Zostanie wyświetlone okno dialogowe Dane Narzędzi Tokarskich. 61

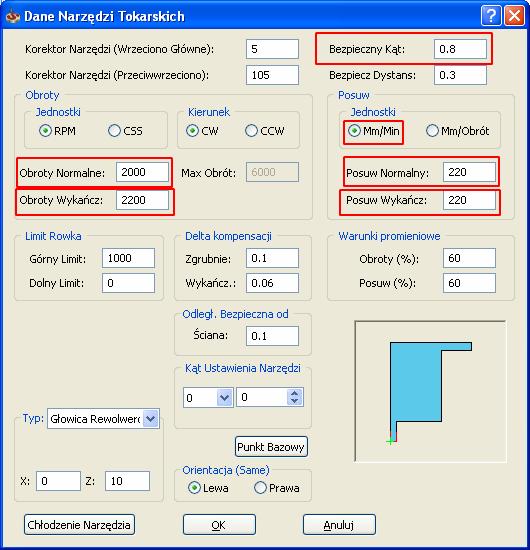

62 5. W oknie dialogowym Dane Narzędzi Tokarskich, ustaw 0.8 dla Bezpiecznego Kąta. 6. Wprowadź 2000 dla Obrotów Normalnych oraz 2200 dla Obrotów Wykańczających. 7. Ustaw Mm/Min jako jednostki Posuwu. 8. Wprowadź 220 dla Posuwu Wykańczającego oraz Posuwu Normalnego. 9. Zatwierdź dane, klikając przycisk OK. Zostanie ponownie wyświetlone okno dialogowe Operacja Toczenie. 62

63 Teraz w oknie Operacja-Toczenie należy zdefiniować parametry technologiczne. 1. Ustaw Rodzaj Obróbki na Średnicy; zostanie wykonana operacja toczenia na średnicy detalu. 2. Ustaw Sposób Obróbki na Zewnętrzny, aby wykonać toczenie na powierzchni zewnętrznej. 3. Ustaw Typ Operacji na Zgrubnie. 4. Ustaw Krok w Dół w obszarze Zgrubnie/Kopiuj na W obszarze Zgrubnie/Kopiuj kliknij przycisk Dane. Zostanie wyświetlone okno dialogowe Zgrubnie. 6. W polu Naddatki - Wykańczająca wybierz Odległość. 7. W polu Odległość wprowadź Zatwierdź dane, klikając przycisk OK. Ponownie zostanie wyświetlone okno dialogowe Operacja Toczenie. 63

64 Zapisz dane i oblicz ścieżkę narzędzia, klikając przycisk Zapisz&Oblicz. Otwórz okno dialogowe Symulacja, klikając przycisk Symulacja. Kliknij zakładkę Weryfikacja Bryłowa, aby przeprowadzić symulację w trybie bryłowym. Kliknij ikonę Widok Izometryczny, aby wyświetlić model w widoku Izometrycznym. Kliknij ikonę trybu Widok połówki, aby wyświetlić połówkę modelu, dzięki czemu można będzie wyświetlić ścieżkę narzędzia w sposób optymalny. Kliknij przycisk Odtwórz. W trakcie symulacji w trybie Weryfikacji Bryłowej możesz przy pomocy środkowego przycisku myszy obracać model. Shift-środkowy przycisk powiększać/zmiejszać model. Ctrl-środkowy przycisk powoduje przesuwanie modelu Zamknij okno dialogowe Symulacja, klikając przycisk dialogowe Operacja-Toczenie, klikając przycisk Wyjście., a następnie zamknij okno 64

65 Odcięcie części Kliknij prawym przyciskiem myszy ikonę ostatnio utworzonej operacji toczenia w Menedżerze SolidCAM. Z menu wybierz polecenie Dodaj>Rowkowanie. Operacja ta umożliwia wykonanie rowkowania zarówno na średnicy (wewnętrznej lub zewnętrznej) przedmiotu, jak i na jego czole. Wynikowa ścieżka narzędzia może wykorzystywać pojedynczy cykl maszynowy lub zawierać wszystkie ruchy narzędzia (G0, G1) lub też wykorzystać kilka cykli maszynowych. Zostanie wyświetlone okno dialogowe Rowkowanie W obszarze Nazwa Geometrii kliknij przycisk Definiuj, aby dodać nową geometrię do Części CAM. Zostanie wyświetlone okno dialog owe Edycja Geometrii. 65

66 1. Wskaż segment szkicu, któr y definiuje geometrię służącą do odcięcia wytoczonej części, jak to pokazano poniżej. Zwróć uwagę na kierunek geometrii. Kierunek geometrii dla tej operacji musi być zwrócony do osi obrotu części. Jeśli kierunek wskazanej geometrii nie jest poprawny, użyj przycisku Odwróć, aby go zmienić. 2. W polu Wydłużenie wprowadź następujące dane, aby umożliwić wejście/ wyjście narzędzia spoza materiału. Ustaw Koniec na 2 3. Zatwierdź wskazaną geometrię, klikając przycisk Zastosuj. 4. Kliknij ikonę W oknie dialogowym Edycja Geometrii. Ponownie zostanie wyświetlone okno dialogowe Rowkowanie. 66

67 Teraz należy zdefiniować narzędzie, które zostanie wykorzystane w bieżącej operacji. 1. Kliknij przycisk Definiuj w obszarze Narzędzie. 2. Zostanie wyświetlone okno dialogowe Zamiana Narzędzia dla Operacji. 3. Wybierz Narzędzie numer 5, aby wykorzystać narzędzie użyte w poprzedniej operacji. Kliknij przycisk Zaznacz. Zostanie wyświetlone okno dialogowe Narzędzie. 4. Zatwierdź jego dane, klikając przycisk OK. 67

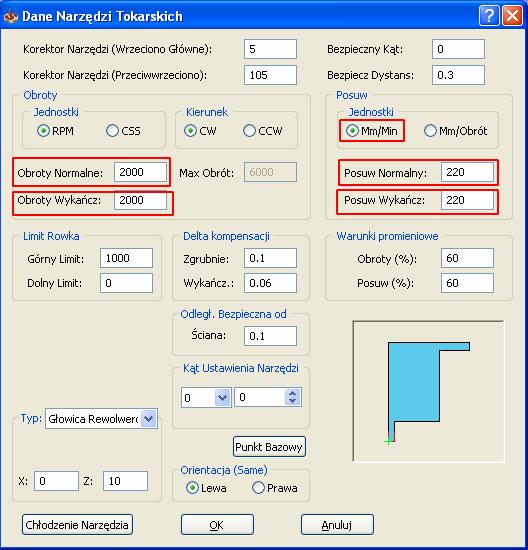

68 5. W obszarze Narzędzie kliknij przycisk Dane. Zostanie wyświetlone okno dialogowe Dane Narzędzia Tokarskiego. 6. Wprowadź 2000 dla Obrotów Normalnych oraz 2200 dla Obrotów Wykańczających. 7. Ustaw Mm/Min jako jednostki Posuwu.Wprowadź 220 dla Posuwu Wykańczającego oraz Posuwu Normalnego. 8. Zatwierdź dane, klikając przycisk OK. Teraz w oknie Rowkowanie należy zdefiniować parametry technologiczne. 1. Ustaw wartość dla Odległości Bezpiecznej na 2. 68

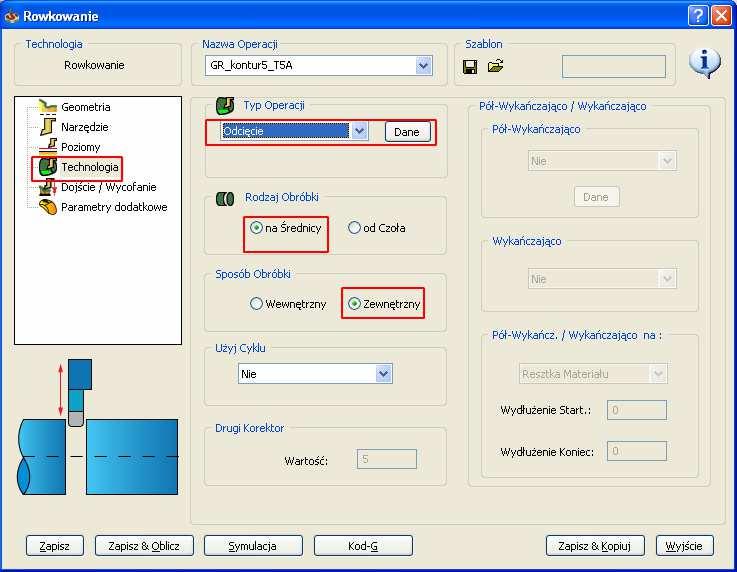

69 2. Zaznacz pole wyboru na Średnicy w obszarze Rodzaj Obróbki. 3. Zaznacz pole wyboru Zewnętrzny w obszarze Sposób Obróbki. 4. Ustaw Typ operacji na Odcięcie. 5. W obszarze Typ operacji kliknij przycisk Dane, aby ustawić dodatkowe parametry dla operacji rowkowania. Zostanie wyświetlone okno Cięcie. 6. W polu Położenie ustaw Lewo. 7. W obszarze Krok w Dół wprowadź 5. 69

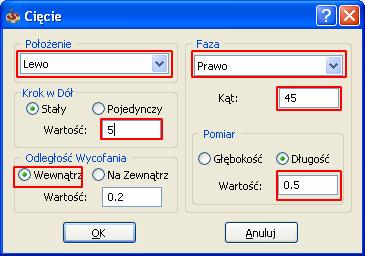

70 8. W obszarze Odległość Wycofania zaznacz opcję Wewnątrz; po osiągnięciu głębokości wyznaczonej wartością kroku w dół, narzędzie odsunie się ruchem szybkim od materiału na odległość równą Odległości Wycofania odmierzaną od bieżącej głębokości toczenia. Następnie zagłębi się na kolejną głębokość i cały cykl będzie powtarzany. 9. W obszarze Faza wybierz Prawo aby wykonać fazę w trakcie operacji docinania. 10. Sprawdź wartość dla kąta fazy: W obszarze Pomiar ustaw opcję Długość i wprowadź wartość 0.5 dla długości fazy. 12. Zatwierdź dane, klikając przycisk OK. Zostanie ponownie wyświetlone okno dialogowe Rowkowanie. Zapisz dana i oblicz ścieżkę narzędzia, klikając przycisk Zapisz&Oblicz. Otwórz okno dialogowe Symulacja, klikając przycisk Symulacja. Kliknij zakładkę Weryfikacja Bryłowa, aby przeprowadzić symulację w trybie bryłowym. Kliknij ikonę Widok Izometryczny, aby wyświetlić model w widoku Izometrycznym. Kliknij ikonę trybu Widok połówki, aby wyświetlić połówkę modelu, dzięki czemu można będzie wyświetlić ścieżkę narzędzia w sposób optymalny. 70

71 Kliknij przycisk Odtwórz. W trakcie symulacji w trybie Weryfikacji Bryłowej możesz przy pomocy środkowego przycisku myszy obracać model. Shift-środkowy przycisk powiększać/zmiejszać model. Ctrl-środkowy przycisk powoduje przesuwanie modelu Zamknij okno dialogowe Symulacja, klikając przycisk okno dialogowe Rowkowanie, klikając przycisk Wyjście., a następnie zamknij Zdefiniowaliśmy wszystkie operacje konieczne do obróbki części. Ćwiczenie zostało pomyślnie zakończono.
