ZADANIE: PRZEBUDOWA PRZEPUSTU W KM DROGI DROGI NR 591 KOŁO MSC. MUŁAWKI.

Transkrypt

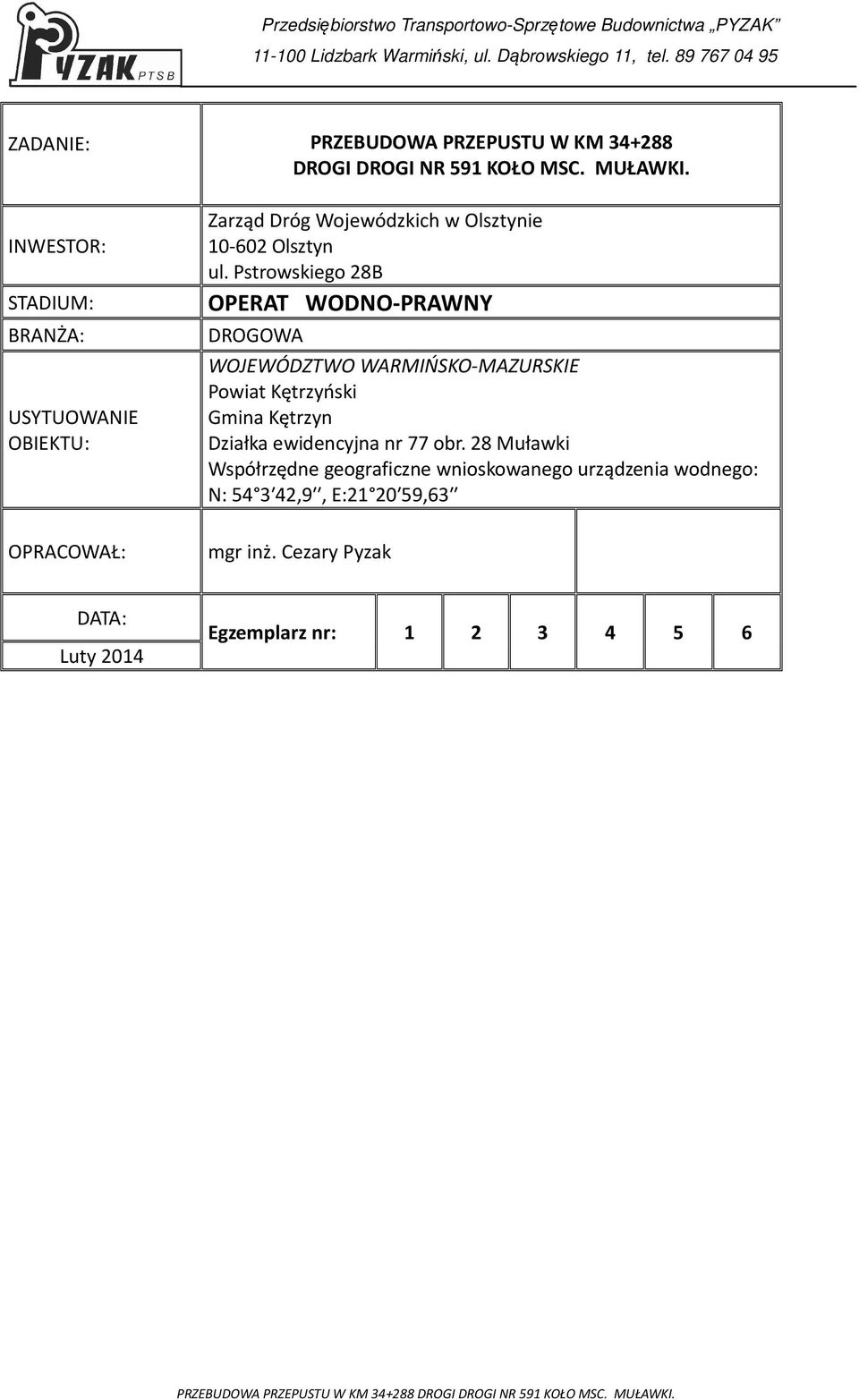

1 ZADANIE: PRZEBUDOWA PRZEPUSTU W KM DROGI DROGI NR 591 KOŁO MSC. MUŁAWKI. INWESTOR: STADIUM: BRANŻA: USYTUOWANIE OBIEKTU: OPRACOWAŁ: Zarząd Dróg Wojewódzkich w Olsztynie Olsztyn ul. Pstrowskiego 28B OPERAT WODNO-PRAWNY DROGOWA WOJEWÓDZTWO WARMIŃSKO-MAZURSKIE Powiat Kętrzyński Gmina Kętrzyn Działka ewidencyjna nr 77 obr. 28 Muławki Współrzędne geograficzne wnioskowanego urządzenia wodnego: N: ,9, E: ,63 mgr inż. Cezary Pyzak DATA: Luty 2014 Egzemplarz nr:

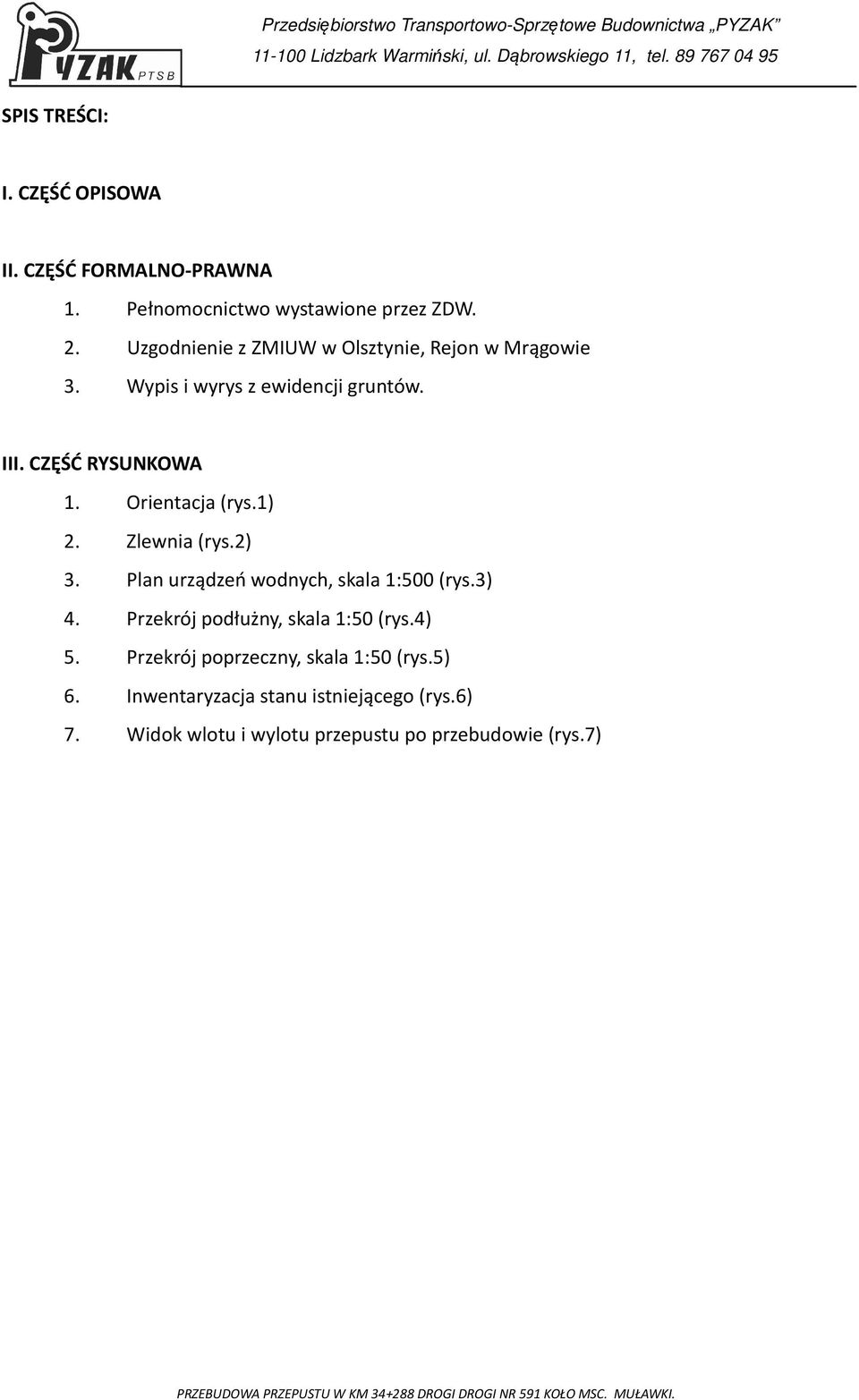

2 SPIS TREŚCI: I. CZĘŚĆ OPISOWA II. CZĘŚĆ FORMALNO-PRAWNA 1. Pełnomocnictwo wystawione przez ZDW. 2. Uzgodnienie z ZMIUW w Olsztynie, Rejon w Mrągowie 3. Wypis i wyrys z ewidencji gruntów. III. CZĘŚĆ RYSUNKOWA 1. Orientacja (rys.1) 2. Zlewnia (rys.2) 3. Plan urządzeń wodnych, skala 1:500 (rys.3) 4. Przekrój podłużny, skala 1:50 (rys.4) 5. Przekrój poprzeczny, skala 1:50 (rys.5) 6. Inwentaryzacja stanu istniejącego (rys.6) 7. Widok wlotu i wylotu przepustu po przebudowie (rys.7)

3 1. DANE OGÓLNE Zadanie inwestycyjne Przedmiotem opracowania jest projekt przebudowy przepustu koło miejscowości Muławki w km pod drogą wojewódzką nr 591 Kętrzyn-Mrągowo. Przebudowa przepustu będzie polegała na rozbiórce istniejącego przepustu betonowego i wykonaniu nowego przepustu z blachy falistej. Przebudowa nie spowoduje zmiany zagospodarowania terenu. W związku z tym zgodnie z art. 50 ust. 2 ustawy z dnia 27 marca 2003 r. o planowaniu i zagospodarowaniu przestrzennym nie jest wymagane wydanie decyzji o ustaleniu lokalizacji inwestycji celu publicznego. Podstawa opracowania i materiały wyjściowe Umowa zawarta pomiędzy Zarządem Dróg Wojewódzkich w Olsztynie, Olsztyn, ul. Pstrowskiego 28 i Przedsiębiorstwem Transportowo-Sprzętowym Budownictwa Pyzak, Lidzbark Warmiński, ul. Dąbrowskiego 11. Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia r (Dz. U. Nr 43 poz.430 z dnia r.) w sprawie warunków technicznych jakim powinny odpowiadać drogi publiczne i ich usytuowanie. Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia r. (Dz. U. Nr 2000 Nr 63 poz.735 z dnia r.) w sprawie warunków technicznych jakim powinny odpowiadać drogowe obiekty inżynierskie i ich usytuowanie. Ustawa Prawo wodne" z dnia r. (Dz. U. Nr 115 z dnia r.) Ustawa Prawo budowlane" z dnia r. Dz. U. z 2003 r. Nr 207 poz ). Ustawa z dnia 27 marca 2003 r. o planowaniu i zagospodarowaniu przestrzennym (Dz.U nr 80 poz. 717). PN-85/S Obiekty mostowe. Obciążenia". PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. "Obiekty inżynierskie z blach falistych" L. Janusz, A. Madaj, WKŁ "Odwodnienie dróg" R. Edel, WKŁ Atlas Hydrologiczny Polski, 1987r. Pomiary terenowe wykonane w sierpniu 2013 r. Mapa topograficzna Powiatu kętrzyńskiego w skali 1: Aktualna mapa sytuacyjno-wysokościowa terenu w skali 1:500 wykonana przez geodetę uprawnionego mgr inż. Jarosława Kupę Badania geotechniczne gruntu. Założenia projektowe Klasa obciążeń - A wg PN-85/S Szerokość jezdni 6,00 m Szerokość poboczy 1,50 m Przebudowa obiektu nastąpi ze względu na zły stan istniejącego przepustu Konstrukcja nowego przepustu - rura stalowa spiralnie karbowana o wysokości 2,27m i szerokości 3,14m, długość całkowita 14,08 m

4 Niweleta drogi na przepuście bez zmian Współrzędne geograficzne wnioskowanego urządzenia wodnego: N: ,9, E: ,63 Projektowane materiały Konstrukcja przepustu z blachy spiralnie karbowanej, zabezpieczonej poprzez pokrycie ocynkiem oraz powłoką polimerową. Zastosowane materiały muszą posiadać aktualną aprobatę techniczną Instytutu Badawczego Dróg i Mostów w Warszawie. Inne informacje Planowane roboty wymagają umocnienia koryta rzeki na wlocie i wylocie przepustu. Uzgodnienie z ZMIUW w Olsztynie, Rejon w Mrągowie zamieszczono w części formalno-prawnej. Istniejący przepust nie jest przedmiotem ochrony konserwatorskiej ani nie znajduje się w strefie ochrony konserwatorskiej. 2. DANE OSOBY PRAWNEJ UBIEGAJĄCEJ SIĘ O POZWOLENIE WODNOPRAWNE Zarząd Dróg Wojewódzkich w Olsztynie, Olsztyn, ul. Pstrowskiego CHARAKTERYSTYKA WÓD OBJĘTYCH POZWOLENIEM WODNO - PRAWNYM Charakterystyka zlewni Omawiany przepust umieszczony jest pod koroną drogi wojewódzkiej nr 591 w km , na działce drogowej nr 77 w obrębie ewidencyjnym nr 28 Muławki. Przepust prowadzi wody rzeki Muławka, która swoje źródło ma ok. 2 km na południowy-wschód od miejscowości Pręgowo. Rzeka przebiega przez Pręgowo, następnie skręca na północny-wschód w kierunku Muławskiego Dworu, a w dalszej kolejności przebiega na północ oraz północny zachód aż do przecięcia z drogą wojewódzką nr 591 przecina drogę wojewódzką 591. Na podstawie mapy topograficznej Powiatu kętrzyńskiego w skali 1:5000 określono zlewnię rzeki powyżej drogi wojewódzkiej (Rysunek nr 1) - 20,05 km2. Obliczenia hydrologiczne. Światło przepustu oblicza się dopiero wówczas, kiedy powierzchnia zlewni jest większa niż 5,0 km2 w terenach nizinnych (H.Grzyb, P. Kocan, Z. Rytel: "Melioracje" wyd. II str. 54). Z uwagi na fakt, że rozpatrywana zlewnia wynosi 20,05 km2 wykonano obliczenia hydrologiczne. Parametry zlewni: Pole powierzchni zlewni: A=20,05 km2 Najniższa rzędna terenu: 74,60 m n.p.m. Najwyższa rzędna terenu: 169,40 m n.p.m. Długość zlewni: L=8,02 km Średni spadek zlewni: =21,35% =

5 Wartość przepływu maksymalnego o prawdopodobieństwie wystąpienia p=1% obliczono metodą Stachy i Fal: Q % = gdzie: - bezwymiarowy współczynnik określający kształt fali wezbraniowej, f=0,45 na pojezierzach, - współczynnik określający maksymalny moduł odpływu jednostkowego, =,, -współczynnik określający hydromorfologiczną charakterystykę kształtu koryta rzeki, =,,, L - długość zlewni, L=8,5 km m=11 - współczynnik szorstkości koryta, A=20,05 km2- pow. zlewni, I=21,35 m/km - spadek zlewni, =0,82 - współczynnik odpływu wg. Czarneckiej, P 1 =30 mm - maksymalny opad dobowy o p=1%, wg. mapy, = , ,35, 20,05, 0,88 30, =55,54 t s -czas spływu po stokach, t s =60min-dla pojezierzy, stąd na podstawie tablic: F 1 =f(, t s )=0,041, =0,82 współczynnik redukcji jeziornej, dla obliczonego Wj=0,10, =1,00, dla p=1% i regionu 5b, na podstawie mapy stąd: Q % =f F φ P A γ δ=0,45 0,041 0, ,05 0,82 1,00=8,01 m s OBLICZENIA HYDRAULICZNE. Założenia: przepust krótki, o niezatopionym wlocie i niezatopionym wylocie, Q % =8,01, Rzędna wlotu: 72,97 m n.p.m Rzędna wylotu: 72,90 m n.p.m Spadek podłużny: 0,5% Szerokość dna rzeki przed wlotem i za wylotem 1,4 m Skarpy pochylone: 1:1 Obliczenie głębokości wody w korycie przy przepływie miarodajnym: metodą kolejnych obliczeń przyjęto głębokość wody h=1,57m. Odpowiadające jej wartości charakterystyczne przedstawiają się następująco: szerokość zwierciadła wody w korycie: B=4,54 m powierzchnia przekroju strumienia: F=4,66 m 2 obwód zwilżony: O z =5,84 m promień hydrauliczny: R h =0,798 średnia prędkość przepływu: v=1,72 m/s natężenie przepływu: Q=8,02m 3 /s Q % Światło poziome:

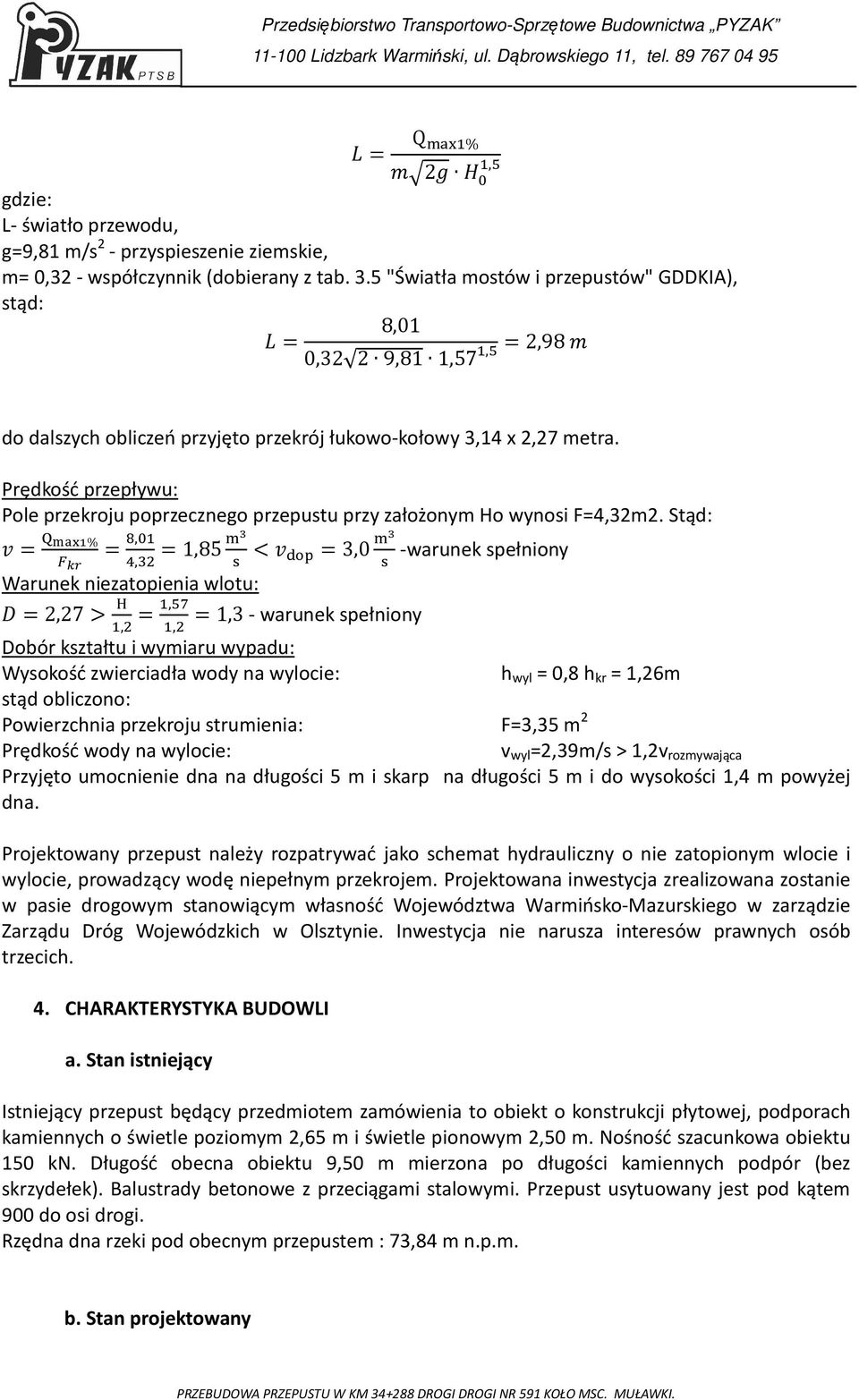

6 = Q %, 2 gdzie: L- światło przewodu, g=9,81 m/s 2 - przyspieszenie ziemskie, m= 0,32 - współczynnik (dobierany z tab. 3.5 "Światła mostów i przepustów" GDDKIA), stąd: 8,01 = 0,32 2 9,81 1,57, =2,98 do dalszych obliczeń przyjęto przekrój łukowo-kołowy 3,14 x 2,27 metra. Prędkość przepływu: Pole przekroju poprzecznego przepustu przy założonym Ho wynosi F=4,32m2. Stąd: = % =,, =1,85 < =3,0 -warunek spełniony Warunek niezatopienia wlotu: =2,27> =, =1,3 - warunek spełniony,, Dobór kształtu i wymiaru wypadu: Wysokość zwierciadła wody na wylocie: h wyl = 0,8 h kr = 1,26m stąd obliczono: Powierzchnia przekroju strumienia: F=3,35 m 2 Prędkość wody na wylocie: v wyl =2,39m/s > 1,2v rozmywająca Przyjęto umocnienie dna na długości 5 m i skarp na długości 5 m i do wysokości 1,4 m powyżej dna. Projektowany przepust należy rozpatrywać jako schemat hydrauliczny o nie zatopionym wlocie i wylocie, prowadzący wodę niepełnym przekrojem. Projektowana inwestycja zrealizowana zostanie w pasie drogowym stanowiącym własność Województwa Warmińsko-Mazurskiego w zarządzie Zarządu Dróg Wojewódzkich w Olsztynie. Inwestycja nie narusza interesów prawnych osób trzecich. 4. CHARAKTERYSTYKA BUDOWLI a. Stan istniejący Istniejący przepust będący przedmiotem zamówienia to obiekt o konstrukcji płytowej, podporach kamiennych o świetle poziomym 2,65 m i świetle pionowym 2,50 m. Nośność szacunkowa obiektu 150 kn. Długość obecna obiektu 9,50 m mierzona po długości kamiennych podpór (bez skrzydełek). Balustrady betonowe z przeciągami stalowymi. Przepust usytuowany jest pod kątem 900 do osi drogi. Rzędna dna rzeki pod obecnym przepustem : 73,84 m n.p.m. b. Stan projektowany

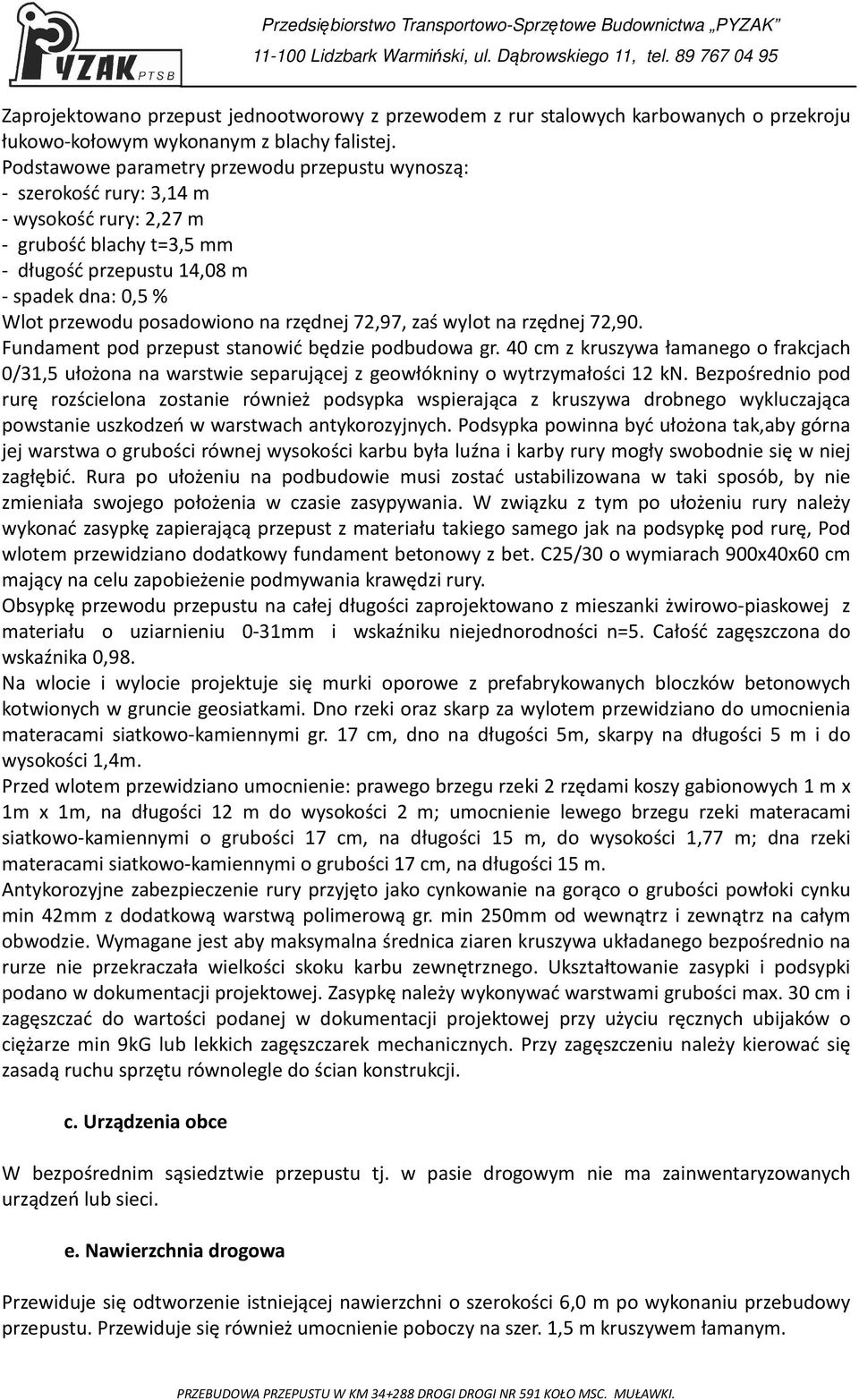

7 Zaprojektowano przepust jednootworowy z przewodem z rur stalowych karbowanych o przekroju łukowo-kołowym wykonanym z blachy falistej. Podstawowe parametry przewodu przepustu wynoszą: - szerokość rury: 3,14 m - wysokość rury: 2,27 m - grubość blachy t=3,5 mm - długość przepustu 14,08 m - spadek dna: 0,5 % Wlot przewodu posadowiono na rzędnej 72,97, zaś wylot na rzędnej 72,90. Fundament pod przepust stanowić będzie podbudowa gr. 40 cm z kruszywa łamanego o frakcjach 0/31,5 ułożona na warstwie separującej z geowłókniny o wytrzymałości 12 kn. Bezpośrednio pod rurę rozścielona zostanie również podsypka wspierająca z kruszywa drobnego wykluczająca powstanie uszkodzeń w warstwach antykorozyjnych. Podsypka powinna być ułożona tak,aby górna jej warstwa o grubości równej wysokości karbu była luźna i karby rury mogły swobodnie się w niej zagłębić. Rura po ułożeniu na podbudowie musi zostać ustabilizowana w taki sposób, by nie zmieniała swojego położenia w czasie zasypywania. W związku z tym po ułożeniu rury należy wykonać zasypkę zapierającą przepust z materiału takiego samego jak na podsypkę pod rurę, Pod wlotem przewidziano dodatkowy fundament betonowy z bet. C25/30 o wymiarach 900x40x60 cm mający na celu zapobieżenie podmywania krawędzi rury. Obsypkę przewodu przepustu na całej długości zaprojektowano z mieszanki żwirowo-piaskowej z materiału o uziarnieniu 0-31mm i wskaźniku niejednorodności n=5. Całość zagęszczona do wskaźnika 0,98. Na wlocie i wylocie projektuje się murki oporowe z prefabrykowanych bloczków betonowych kotwionych w gruncie geosiatkami. Dno rzeki oraz skarp za wylotem przewidziano do umocnienia materacami siatkowo-kamiennymi gr. 17 cm, dno na długości 5m, skarpy na długości 5 m i do wysokości 1,4m. Przed wlotem przewidziano umocnienie: prawego brzegu rzeki 2 rzędami koszy gabionowych 1 m x 1m x 1m, na długości 12 m do wysokości 2 m; umocnienie lewego brzegu rzeki materacami siatkowo-kamiennymi o grubości 17 cm, na długości 15 m, do wysokości 1,77 m; dna rzeki materacami siatkowo-kamiennymi o grubości 17 cm, na długości 15 m. Antykorozyjne zabezpieczenie rury przyjęto jako cynkowanie na gorąco o grubości powłoki cynku min 42mm z dodatkową warstwą polimerową gr. min 250mm od wewnątrz i zewnątrz na całym obwodzie. Wymagane jest aby maksymalna średnica ziaren kruszywa układanego bezpośrednio na rurze nie przekraczała wielkości skoku karbu zewnętrznego. Ukształtowanie zasypki i podsypki podano w dokumentacji projektowej. Zasypkę należy wykonywać warstwami grubości max. 30 cm i zagęszczać do wartości podanej w dokumentacji projektowej przy użyciu ręcznych ubijaków o ciężarze min 9kG lub lekkich zagęszczarek mechanicznych. Przy zagęszczeniu należy kierować się zasadą ruchu sprzętu równolegle do ścian konstrukcji. c. Urządzenia obce W bezpośrednim sąsiedztwie przepustu tj. w pasie drogowym nie ma zainwentaryzowanych urządzeń lub sieci. e. Nawierzchnia drogowa Przewiduje się odtworzenie istniejącej nawierzchni o szerokości 6,0 m po wykonaniu przebudowy przepustu. Przewiduje się również umocnienie poboczy na szer. 1,5 m kruszywem łamanym.

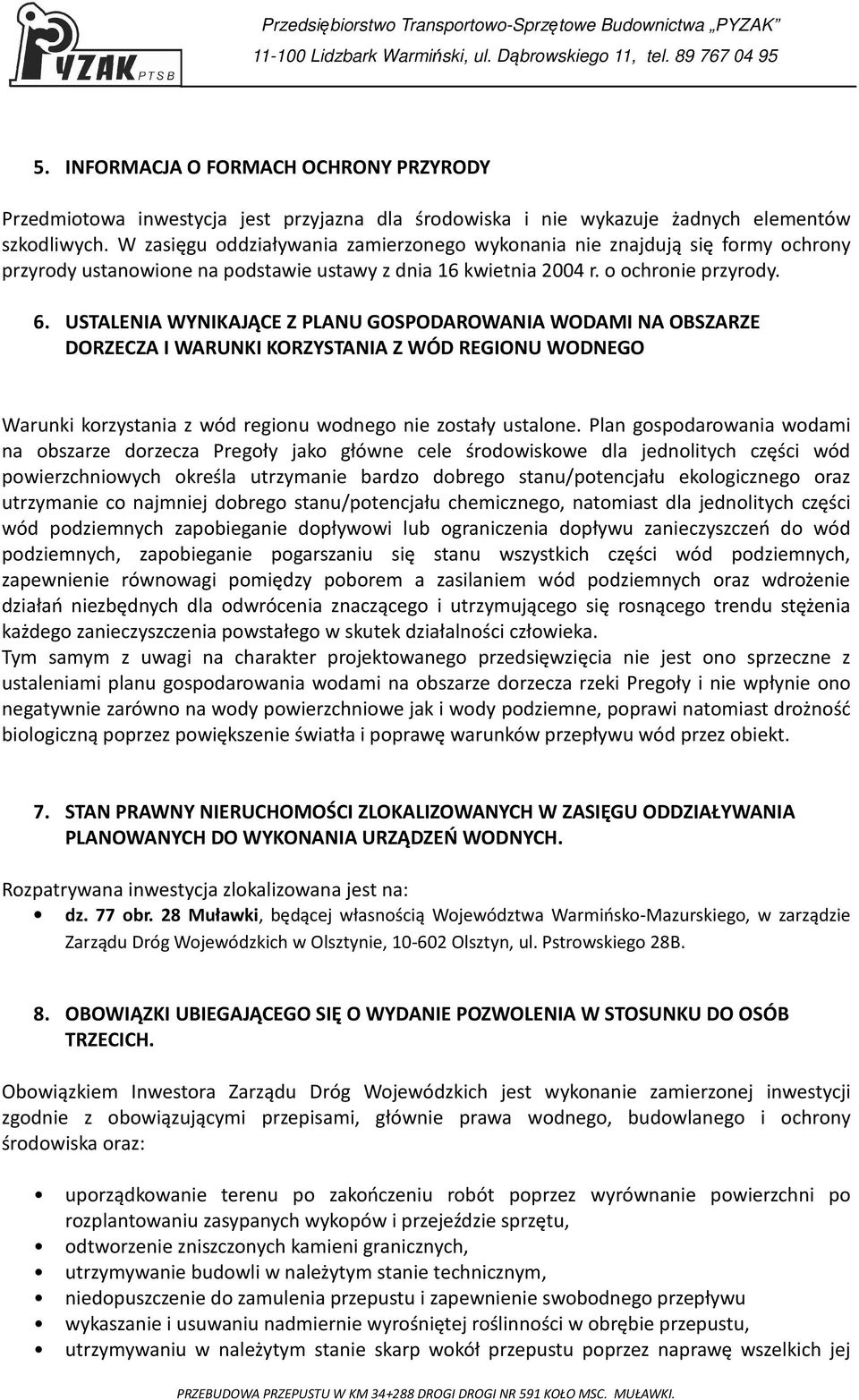

8 5. INFORMACJA O FORMACH OCHRONY PRZYRODY Przedmiotowa inwestycja jest przyjazna dla środowiska i nie wykazuje żadnych elementów szkodliwych. W zasięgu oddziaływania zamierzonego wykonania nie znajdują się formy ochrony przyrody ustanowione na podstawie ustawy z dnia 16 kwietnia 2004 r. o ochronie przyrody. 6. USTALENIA WYNIKAJĄCE Z PLANU GOSPODAROWANIA WODAMI NA OBSZARZE DORZECZA I WARUNKI KORZYSTANIA Z WÓD REGIONU WODNEGO Warunki korzystania z wód regionu wodnego nie zostały ustalone. Plan gospodarowania wodami na obszarze dorzecza Pregoły jako główne cele środowiskowe dla jednolitych części wód powierzchniowych określa utrzymanie bardzo dobrego stanu/potencjału ekologicznego oraz utrzymanie co najmniej dobrego stanu/potencjału chemicznego, natomiast dla jednolitych części wód podziemnych zapobieganie dopływowi lub ograniczenia dopływu zanieczyszczeń do wód podziemnych, zapobieganie pogarszaniu się stanu wszystkich części wód podziemnych, zapewnienie równowagi pomiędzy poborem a zasilaniem wód podziemnych oraz wdrożenie działań niezbędnych dla odwrócenia znaczącego i utrzymującego się rosnącego trendu stężenia każdego zanieczyszczenia powstałego w skutek działalności człowieka. Tym samym z uwagi na charakter projektowanego przedsięwzięcia nie jest ono sprzeczne z ustaleniami planu gospodarowania wodami na obszarze dorzecza rzeki Pregoły i nie wpłynie ono negatywnie zarówno na wody powierzchniowe jak i wody podziemne, poprawi natomiast drożność biologiczną poprzez powiększenie światła i poprawę warunków przepływu wód przez obiekt. 7. STAN PRAWNY NIERUCHOMOŚCI ZLOKALIZOWANYCH W ZASIĘGU ODDZIAŁYWANIA PLANOWANYCH DO WYKONANIA URZĄDZEŃ WODNYCH. Rozpatrywana inwestycja zlokalizowana jest na: dz. 77 obr. 28 Muławki, będącej własnością Województwa Warmińsko-Mazurskiego, w zarządzie Zarządu Dróg Wojewódzkich w Olsztynie, Olsztyn, ul. Pstrowskiego 28B. 8. OBOWIĄZKI UBIEGAJĄCEGO SIĘ O WYDANIE POZWOLENIA W STOSUNKU DO OSÓB TRZECICH. Obowiązkiem Inwestora Zarządu Dróg Wojewódzkich jest wykonanie zamierzonej inwestycji zgodnie z obowiązującymi przepisami, głównie prawa wodnego, budowlanego i ochrony środowiska oraz: uporządkowanie terenu po zakończeniu robót poprzez wyrównanie powierzchni po rozplantowaniu zasypanych wykopów i przejeździe sprzętu, odtworzenie zniszczonych kamieni granicznych, utrzymywanie budowli w należytym stanie technicznym, niedopuszczenie do zamulenia przepustu i zapewnienie swobodnego przepływu wykaszanie i usuwaniu nadmiernie wyrośniętej roślinności w obrębie przepustu, utrzymywaniu w należytym stanie skarp wokół przepustu poprzez naprawę wszelkich jej

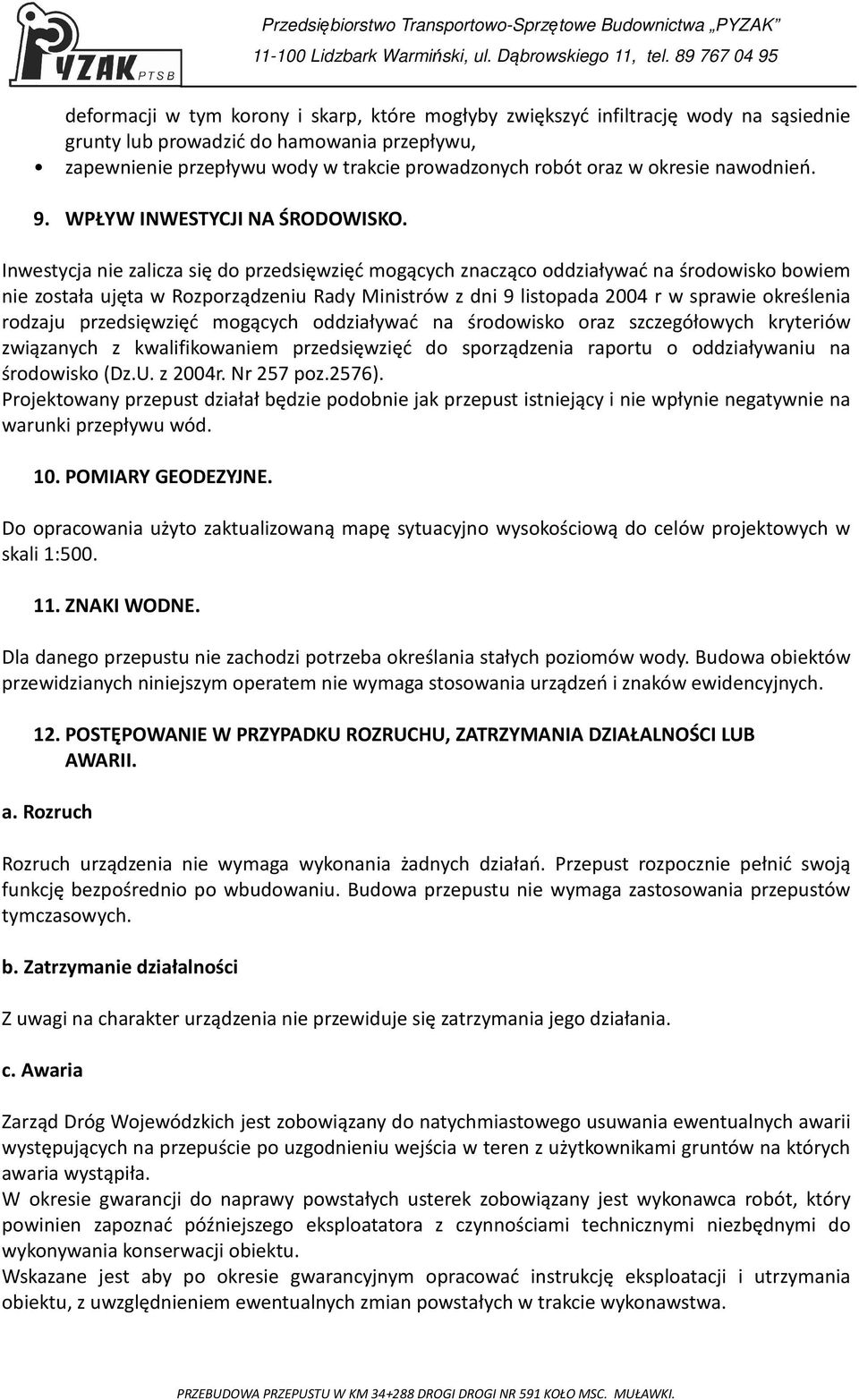

9 deformacji w tym korony i skarp, które mogłyby zwiększyć infiltrację wody na sąsiednie grunty lub prowadzić do hamowania przepływu, zapewnienie przepływu wody w trakcie prowadzonych robót oraz w okresie nawodnień. 9. WPŁYW INWESTYCJI NA ŚRODOWISKO. Inwestycja nie zalicza się do przedsięwzięć mogących znacząco oddziaływać na środowisko bowiem nie została ujęta w Rozporządzeniu Rady Ministrów z dni 9 listopada 2004 r w sprawie określenia rodzaju przedsięwzięć mogących oddziaływać na środowisko oraz szczegółowych kryteriów związanych z kwalifikowaniem przedsięwzięć do sporządzenia raportu o oddziaływaniu na środowisko (Dz.U. z 2004r. Nr 257 poz.2576). Projektowany przepust działał będzie podobnie jak przepust istniejący i nie wpłynie negatywnie na warunki przepływu wód. 10. POMIARY GEODEZYJNE. Do opracowania użyto zaktualizowaną mapę sytuacyjno wysokościową do celów projektowych w skali 1: ZNAKI WODNE. Dla danego przepustu nie zachodzi potrzeba określania stałych poziomów wody. Budowa obiektów przewidzianych niniejszym operatem nie wymaga stosowania urządzeń i znaków ewidencyjnych. 12. POSTĘPOWANIE W PRZYPADKU ROZRUCHU, ZATRZYMANIA DZIAŁALNOŚCI LUB AWARII. a. Rozruch Rozruch urządzenia nie wymaga wykonania żadnych działań. Przepust rozpocznie pełnić swoją funkcję bezpośrednio po wbudowaniu. Budowa przepustu nie wymaga zastosowania przepustów tymczasowych. b. Zatrzymanie działalności Z uwagi na charakter urządzenia nie przewiduje się zatrzymania jego działania. c. Awaria Zarząd Dróg Wojewódzkich jest zobowiązany do natychmiastowego usuwania ewentualnych awarii występujących na przepuście po uzgodnieniu wejścia w teren z użytkownikami gruntów na których awaria wystąpiła. W okresie gwarancji do naprawy powstałych usterek zobowiązany jest wykonawca robót, który powinien zapoznać późniejszego eksploatatora z czynnościami technicznymi niezbędnymi do wykonywania konserwacji obiektu. Wskazane jest aby po okresie gwarancyjnym opracować instrukcję eksploatacji i utrzymania obiektu, z uwzględnieniem ewentualnych zmian powstałych w trakcie wykonawstwa.

10 13. SKRÓCONY OPIS PROWADZENIA DZIAŁALNOŚCI SPORZĄDZONY W JĘZYKU NIETECHNICZNYM Przedmiotowa inwestycja ma charakter nie produkcyjny, a jej celem jest przywrócenie sprawności urządzenia komunikacyjnego, którym dotychczas był istniejący przepust. Z uwagi na jego zły stan techniczny, podmycie fundamentów oraz ubytki w przyczółkach przewiduje się jego rozbiórkę i budowę w jego miejscu przepustu stalowego o przekroju łukowo-kołowym o długości 14,08 m, wysokości 2,27m i szerokości 3,14m. 14. WNIOSEK O WYDANIE POZWOLENIA WODNO-PRAWNEGO. Na podstawie niniejszego operatu wodno-prawnego wnioskuję o udzielenie pozwolenia wodnoprawnego Zarządowi Dróg Wojewódzkich w Olsztynie na wykonanie urządzenia wodnego: - przepustu stalowego z rur spiralnie karbowanych o przekroju łukowo-kołowym, o długości 14,08m, wysokości 2,27 m i szerokości 3,14m położonego pod drogą wojewódzką nr 591 w msc. Muławki, w ciągu rzeki Muławka. - umocnienia dna i skarp rzeki przed wlotem oraz za wylotem przepustu.
