1 Instrukcja montażu Dystrybutor:

2 COPYRIGHT CWL Niniejsza publikacja jest chroniona prawem autorskim i nie może być kopiowana ani powielana bez pisemnej zgody firmy CW Lundberg AB. Zakaz dotyczy pojedynczych obrazów i tekstów, całą publikację jak również pełną część pisemną. Zastrzegamy sobie prawo do wprowadzania zmian w konstrukcji, projektów lub dokumentacji wdrożonych po powyższej dacie.

3 Spis dokumentacji Wsporniki/Zamocowania Zamocowania na dachy pokryte dachówką... M-223 Wsporniki na dachy blaszane... M-222 Zamocowania dla innych rodzajów blach... M-124 Zamocowanie na rąbek stojący przekątny... M-235 Mocowanie drabiny dachowej na dachówce... M-201 Zamocowania do drabiny dachowej na dachach krytych blachą... M-202 Szyna wspierająca do zamocowania uniwersalnego... M-131 Wspornik, zamocowanie uniwersalne i ucho mocujące dla dachów płaskich... M-085 Płytka mocująca na dachach pokrytych papą... M-082 Płytka mocująca do membran szczelnych... M-076 Podstawa mocująca ze śrubą przelotową do dachów z warstwą szczelną z gontu... M-132 Płytka mocująca na dachu łupkowym... M-133 Podwyższenie dla dachów pokrytych matami rozchodnikowych, strzechą lub żwiremm-229 Płotek przeciwśniegowy oraz reling do kalenicy i okapu Płotek przeciwśniegowy oraz reling do kalenicy i okapu... M-204 Pręt przeciwlodowy w dolnym profilu blachy... M-226 Płytka do rynny koszowej... M-245 Grabie przeciwśniegowe... M-228 Reling przeciwśniegowy... M-224 Hak-CWL do dachówek... M-260 Pomost dachowy, Drabina stopniowa dachowa, Stopień dachowy Pomost dachowy... M-203 Pomost dachowy narożnik... M-219 CWL Safety System Pro Pomost Dachowy... M-217 CWL Safety System Light Pomost Dachowy... M-255 CWL Safety System Pro Relingu... M-261 Formularz zamówieniowy dla liny bezpieczeństwa na kolejnej stronie Drabina stopniowa dachowa... M-205 Podpora do drabiny dachowej dla dachów pokrytych rąbkiem... M-257 Stopień dachowy do dachów blaszanych... M-213 Stopień dachowy do dachów pokrytych dachówką... M-034 Stopień dachowy typu kombi... M-081 Indykacją wysokości pokrywy śniegowej, Zabezpieczenie antypoślizgowe, Drabina pionowa (fasadowa) Flaga z indykacją wysokości pokrywy śniegowej... M-220 Zabezpieczenie antypoślizgowe dla drabiny dostawianej przy okapie dachu... M-001 Drabina pionowa (fasadowa)... M-074 Płytka mocująca do drabiny ściennej... M-130 Kładka do drabiny pionowej... M-237 Klapa zamykana na kłódkę do zabezpieczenia drabiny... M-225 Ucho mocujące, wspornik i zamocowanie uniwersalne dla dachów płaskich... M-085 Poręcze ochronne dla włazów i okien dachowych, Opaska kominowa Poręcze ochronne dla wyłazów dachowych oraz okien dachowych... M-251 Poręcz do dachów pokrytych papą lub membraną... M-236 Opaska kominowa... SB-02 Instrukcje montażu są umieszczone w kolejności numerycznej. Na stronie znajdują się filmy ułatwiające montaż produktów.

4 ZABEZPIECZENIE ANTYPOŚLIZGOWE DLA DRABINY DOSTAWIANEJ PRZY OKAPIE DACHU M Zabezpieczenie antypoślizgowe należy dostosować do szerokości drabiny dostawianej i zamontować obok drabiny dachowej. Montaż na dachu krytym dachówką Sprawdzić łaty nośne w miejscu wybranym do zamontowania zabezpieczenia antypoślizgowego łaty nośne powinny mieć wymiary co najmniej 22 x 36 mm, być nieuszkodzone i zamocowane zgodnie z obowiązującymi instrukcjami. Zabezpieczenie antypoślizgowe montuje się za pomocą 4 nierdzewnych wkrętów do drewna 35 x 4,8 mm, po 2 wkręty w każdym pałąku. Montaż na dachach pokrytych blachą trapezową lub blachodachówką Zabezpieczenie antypoślizgowe można zamontować również na przykręcić bezpośrednio szczytach profilu do poszycia za pomocą z desek. 4 nierdzewnych wkrętów budowlanych 22 x 6,3 mm, po 2 wkręty w każdym pałąku. Montaż na dachach gładkich Zabezpieczenie antypoślizgowe zamontować na odpowiednim zamocowaniu zgodnie z oddzielną instrukcją montażu. Montaż na dachach pokrytych papą zgodnie z instrukcją montażu M-082. Montaż na dachach pokrytych membraną dachową zgodnie z instrukcją montażu M-076. Montaż za pomocą śruby z otwieraną blokadą zgodnie z instrukcją montażu M-057. Montaż na dachach pokrytych blachą płaską i blachą typu Click Umieścić zamocowanie na rąbku, sprawdzając, czy występy zamocowania znalazły się pod brzegiem rąbka. Dopasować zabezpieczenie antypoślizgowe, tak aby drabina dostawiana opierała się o rynnę lub okap dachu. Dokręcić zamocowanie momentem min. 20 Nm. Montaż na drabinie dachowej/ławie kominiarskiej na połaci dachu Dobrać położenie zabezpieczenia antypoślizgowego przy drabinie dachowej, tak aby drabina dostawiana opierała się o rynnę lub krawędź dachu. Montować w skrajnych otworach. Należy zamontować co najmniej 2 śruby M10 x 20 z nakrętkami i podkładkami.

5 M STOPIEŃ DACHOWY DO DACHÓW POKRYTYCH DACHÓWKĄ Stopień dachowy do dachów pokrytych dachówką. Pasuje na dachówkę o rozmiarach 25 i 50 mm. Stopień można montować jedynie w prostej lini, jeden nad drugim. Min. odległość od łączenia się łat lub ich zakończeń wynosi 1000 mm. Stopnie nie można montować na łatach mniejszych niż 22 x 36 mm. Łaty nie mogą być zniekształcone lub osłabione wyszczerbieniami, najniższa dopuszczalna klasa wynosi V. Połać dachu powinna być wykonana zgodnie z zaleceniami producenta dachówek. A. Boki stopnia 1 należy dopasować do dachówki i łat za pomocą urządzenia do zaginania 2. Zagięcie ma nasąpić w żądanym miejscu lecz powyżej otworu i może się odbyć jedynie raz. B. Ułóż niższy rząd dachówek, zaczep hak o łatę dachową tak aby boki stopnia spoczywały w miejscach zapadania się dachówek. C. Ułóż następny rząd dachówek i zamontuj pozostałe stopnie jak powyżej. D. Zabezpieczenia antypoślizgowe należy montować obok stopnia dachowego. Wzór opatentowany Numer typu zatwierdzenia: 0072/03

6 DRABINA PIONOWA (FASADOWA) M Wzmocnienie poprzeczne Górną parę mocowań należy przytwierdzić jak najbliżej krawędzi dachu używając wkręty stosownie do materiału fasady. Przy mocowaniu konstrukcji do fasady z blachy lub drewna można użyć blachy mocującej. Zobacz instrukcję montażu M-130. Na wspornikach o długości 600 mm lub większych należy montować wzmocnienie poprzeczne. Drabinę należy przytwierdzić do wyższej pary wsporników. Górny stopień powinien znajdować się co 30 mm powyżej rynny lub kantu dachu. Do łączenia drabin używać zestawu połączeniowego P. Pozostałe wsporniki należy zamontować w odległości nie większej niż 2400 mm. Poręcz należy zamocować za pomocą zestawu wzmacniającego do dachu lub innego stałego miejsca dostępu. W przypadku cięcia wyrobów powierzchnię cięcia pomalować farbą antykorozyjną. A= Wkręt FZV M10 x 20, B= Podkładka FZV 10,5 mm, C= Nakrętka FZV M10, D= Wkręt FZV M10 x 50

7 PŁYTKA MOCUJĄCA DO MEMBRAN SZCZELNYCH M Płytka mocująca 400 x 400 mm do montażu zabezpieczeń dachowych na dachach pokrytych membraną szczelną typu PVC, ECB - / FPO o min grubości 1,2 mm. Membrana ma posiadać aprobatą typu P wystawiany przez Szwedzki Instytut Badań i Certyfikacji (SP) lub odpowiadający. Zamocowanie spełnia wymagania normy SS-EN 795:1997+A1:2000. Klasa A2. Umieścić śrubę oraz płytkę mocującą w miejscu gdzie ma się znajdować konsola. Informacja na temat odległości między konsolami jest umieszczona w odpowiednich instrukcjach montażu. Płytka mocująca w niektórych przypadkach może być mocowana do konstrukcji nośnej za pomocą czterech śrub równo rozmieszczonych na płytce. Śruby mają być takiego samego rodzaju, jaki jest używany do kładzenia membrany i należy je montować do otworów mocujących. Pomost kominiarski zawsze jest mocowana za pomocą czterech śrub. Przyciąć płytkę montażową 500 x 500 mm i umieść centralnie na płytce montażowej. Zrób otwór na śrubę i przymocuj membranę wokół płyty montażowej. Upewnij się, że wszystkie punkty mocowań są należycie przymocowane. Wspornik należy zamocować za pomocą nakrętki M10 A2, podkładki i uszczelki EPDM zgodnie z odpowiednimi instrukcjami montażu. Płotek przeciwśniegowy, Relingi M-204, Pomost dachowy M-203, Barierka ochronna dla wyłazu dachowego M-251, Drabiny dachowej M-205, Wspornik, zamocowanie uniwersalne i ucho mocujące dla dachów płaskich M-085. Zabezpieczenie antypoślizgowe do drabiny dostawianej M-001, Reling przeciwśniegowy M-224. Rekomendowane dokręcenie momentem 10 Nm. Przykładowa konsola Membrana 500 x 500 mm Punkt mocowania Otwór mocujący

8 INTRUKCJA MONTAŻU M STOPIEŃ DACHOWY TYPU KOMBI DO MONTAŻU NA DACHÓWCE Stopień dachowy typu kombi do montażu na dachówce. Pasuje do dachówek, gdzie łaty posiadają grubość 25 lub 50 mm. Stopień dachowy może być stosowany do dachów, gdzie fasada budynku nie przekracza 4 metrów oraz o spadku dachu nie większym niż 45º. Stopnie dachowe mogą być jedynie montowane jednym nad drugim. Odległość od zakończenia lub łączenia się łat nie może być mniejsza niż 1000 mm. Stopień dachowy nie może być montowany na łatach mniejszych niż 22 x 36 mm. Łaty nie mogą zawierać sęków i wtrąceń kory. Poszycie dachowe musi być wykonane zgodnie z instrukacjami producenta dachówki. A. Boki stopnia 1 dopasowuje się do wielkości łaty za pomocą uwytu do wyginania 2. Wygięcie ma nastąpić na danym otworze i może być wykonane tylko raz po każdej ze stron. B. Umieść dolny szereg dachówek i rozmieść wsporniki stopnia w jej dolnej części. C. Zamocuj stopień 3 za pomocą 2 szt śrub A2 M6 x 12 mm z nakrętkami w otworach 4. Śruby montowane są od wewnątrz. Szerokość stopnia można dopasować, tak aby sie ułozyły w dolinach dachówek. D. Ułóż następny rząd dachówek oraz umieść dachówkę zgodnie z instrukcją powyżej. Zabezpieczenie antypoślizgowe do drabiny dostawianej montuje się obok stopnia dachowego Numer zatwierdzenia 0072/03 Wzór opatentowany

9 M PŁYTKA MOCUJĄCA NA DACHACH POKRYTYCH PAPĄ Płytka mocująca o rozmiarze 400 x 400 mm do montażu zabezpieczeń dachowych na dachach pokrytych membraną szczelną na bazie asfaltu z aprobatą typu P wystawianego przez Szwedzki Instytut Badań i Certyfikacji lub jemu równoważny. Zamocowanie spełnia wymagania normy SS-EN 795:1997+A1:2000. Klasa A2. Płytka mocująca w niektórych przypadkach może być mocowana do konstrukcji nośnej za pomocą czterech śrub równo rozmieszczonych na płytce przed położeniem membrany szczelnej. Śruby mają być takiego samego rodzaju, jaki jest używany do kładzenia membrany. Zamocowanie należy zamocować za pomocą nakrętki M10 A2, podkładki i uszczelki EPDM zgodnie z odpowiednimi instrukcjami montażu. Płotek przeciwśniegowy, Relingi M-204, Ława kominiarska M-203, Barierka ochronna dla wyłazu dachowego M-206, Drabiny dachowej M-205, Wspornik, zamocowanie uniwersalne i ucho mocujące dla dachów płaskich M-085, Zabezpieczenie antypoślizgowe do drabiny dostawianej M-001, Reling przeciwśniegowy M-224. Rekomendowane dokręcenie momentem 4 Nm. Płytka mocująca montowana pod membraną szczelną. Przyciąć kawałek membrany szczelnej o wymiarach 500 x 500 mm. Śrubę wraz z płytką mocującą umieszczamy pośrodku membrany. Na śrubę założyć tuleję montażową, jako zabezpieczenie. Wykonać otwór na śrubę w membranie szczelnej. Zgrzać na całej powierzchni płytkę mocującą. Sprawdzić, czy nastąpiło całkowite zgrzanie w punktach mocowania. Płytka mocująca montowana na membranie szczelnej. Przyciąć kawałek membrany szczelnej o wymiarach 800x 1200 mm, 880 x 1100 mm lub 1000 x 1000 mm. Śrubę wraz z płytką mocującą umieszczamy na membranie. Na śrubę należy założyć tuleję montażową, jako zabezpieczenie. Wykonać otwór na śrubę w przyciętej membranie szczelnej. Zgrzać na całej powierzchni płytkę mocującą. Sprawdzić, czy nastąpiło całkowite zgrzanie w punktach mocowania.

10 M WSPORNIK, ZAMOCOWANIE UNIWERSALNE I UCHO MOCUJĄCE DLA DACHÓW PŁASKICH Wspornik dla dachów płaskich Wspornik montujemy w kierunku spadku dachu zgodnie z podanym rysunkiem wraz z uszczelką EPDM, nakrętką M10 oraz podkładką. Pomost dachowy, spadek dachu >18 M-203. Przeciwśniegowy, Reling do kalenicy i okapu M-204. Barierki ochronne do wyłazu dachowego M-251. Konsola do Pomost dachowy Spadek dachu < 18 Montaż wraz z uszczelką EPDM nakrętków M10 oraz podkłądką. Pomost dachowy M-203. Uszczelka EPDM Uszczelka EPDM Zamocowanie uniwersalne dla dachów płaskich Do montażu dla drabiny dachowej i pomost dachowy na spadku dachu. Montaż następuje wraz z uszczelką EPDM, nakrętką M10 oraz podkładką. Instrukcja montażu M-205. W kierunku kalenicy Uszczelka EPDM Ucho mocujące dla liny bezpieczeństwa Ucho mocujące można montować w różnych kierunkach. Maksymalna odległość od uch mocujących wynosi 5 metrów. W przypadku, gdy kąt nachylenia dachu wynosi do 6 należy montować ucha 4 metry od okapu/kantu dachu. Przy kącie nachylenia dachu do 25 należy doposażyć narożniki dachów maksymalnie 2 metry od kantów dodatkowymi uchami. Ucho mocujące dopuszczone jest do zakotwiczenia się jednej osoby wyposażonej w linę z amortyzatorem zgodnie z normą EN 355. Uszczelka EPDM Montaż na membranie szczelnej na bazie asfaltu należy wykonywać zgodnie z instrukcją montażu M-082. Montaż na dachach pokrytych membraną szczelną typu PVC, ECB-/ FPO należy wykonywać zgodnie z M-076. Montaż za pomocą śruby uchylnej z zaczepem do montowania w ślepych otworach na dachach pokrytych odeskowaniem o min grubością 22 mm oraz sklejką o min grubości 12 mm montuje się zgodnie z M-057. Montaż należy wykonać za pomocą śruby rozporowej, kotwy rozprężnej lub kotwy chemicznej do betony. Prace montażowe należy przeprowadzić zgodnie z zaleceniami producentów powyższych produktów. Do przytwierdzenia wymagana jest śruba nierdzewna o rozmiarze M10. Zamoocowanie ma być zaprojektowane tak, aby wytrzymało minimum obiążenie rozciągające 10 kn oraz obciążenie ścinające 10 kn.

11 ZAMOCOWANIA DLA INNYCH RODZAJÓW BLACH Wspornik do montażu na dachu z blachy provilowanej 0,4mm lub aluminiowej o grubości, co najmniej 0,4 mm. Na łącznej długości należy zamontować, co najmniej 3 wsporniki. M Wsporniki należy montować w miejscu zachodzenia na siebie blach, natomiast pierwszy z nich i ostatni może być zamontowany na blasze pojedynczej. Wspornik należy przed przytwierdzeniem umieścić waz z uszczelką gumową EPDM w miejscu montowania i nawiercić otwory o średnicy 3,5 mm. Wspornik należy umieścić na szczycie uwypuklenia i przytwierdzić dziesięcioma samogwintującymi się wkrętami A2 22 x 6,3 mm wraz z podkładką uszczelniającą. Należy skontrolować czy w miejscu nachodzenia na siebie blach przylegają one szczelnie do siebie. Montuj zgodnie z instrukcjami montażu dla danego produktu. Płotek przeciwśniegowy, Reling do kalenicy i okapu M-204, Pomost dachowy M-203, Barierka ochronna dla wyłazu dachowego M-251, Drabiny dachowej M-205. Pojedyncza blacha na początku i na końcu odcinka oraz środkowy wspornik do montażu Pomost kominiarski. Maksymalna odległość do następnego wspornika nie może przekraczać 500 mm. Miejsce zachodzenia na siebie blach. Wspornik na aluminiowej blasze trapezowej min. grub. 0,8 mm Wspornik należy zamontować na uwypukleniu używając 10 sztuk wkrętów A2 22 x 6,3 mm z podkładką uszczelniającą. Montaż płotka przeciwśniegowego należy dokonywać zgodnie z normą CW Lundberg CWL0001 (strefy śniegowe). Na początku i na końcu powinny być zamontowane trzy wsporniki w maksymalnej odległości (cc) od siebie 600 mm. Poza tymi miejscami odległość (cc) między wspornikami nie może przekraczać 1200 mm. Na początku i na końcu powinny być zainstalowane trzy wsporniki narąbkowe w maksymalnej odległości (cc) 600 mm od siebie. Poza tymi miejscami odległość między wspornikami nie może przekraczać 1200 mm. Wspornik narąbkowy do podwójnie falcowanych blach: miedzianej min. grubości 0,6 mm, cynkowej 0,7 mm, aluminiowej 0,7 mm oraz zespawanej ze stali nierdzewnej 0,4 mm. Wcisnąć wspornik na stojący rąbek tak, aby występy znalazły się pod brzegiem rąbka. Przy montażu na blachach miedzianych należy pomiędzy mocowaniem a blachą zastosować gumę uszczelniającą EPDM. Śruby dokręcać do momentu minimum 40 Nm. Montaż na dachu z blachy stalowej z pojedynczym rąbkiem min. 0,6 mm. W tym szczególnym przypadku blacha, poszycie i zaciski nie mogą być uszkodzone a ich stan powinien być sprawdzony przez inspektora z odpowiednią autoryzacją.

12 M PŁYTKA MOCUJĄCA DO DRABINY ŚCIENNEJ Montaż drabiny pionowej z blachą mocującą na stolowej ścianie z blachy o minimalnej grubości 0,5 mm. Wspornik należy przytwierdzić do blachy mocującej przy użyciu zestawu A2 M10 x 22 mm z nakrętką oraz podkładką. Blachę mocującą przytwierdzić do fasady za pomocą sześciu wkrętów samogwintujących z podkładką uszczelniającą A2 18 x 6 mm. Wkręty powinny być rozmieszczone równomiernie na blasze mocującej. Montaż drabiny pionowej z blachą mocującą na drewnianej ścianie budynku. Wsporniki należy przytwierdzić do blachy mocującej przy użyciu zestawu A2 M10 x 22 mm z nakrętką oraz podkładką. Blachę mocującą przytwierdzić do fasady za pomocą dziesięciu wkrętów A2 35 x 5 mm. Wkręty powinny być rozmieszczone równomiernie na blasze mocującej. Montaż drabiny pionowej zgodnie z instrukcją montażu M-074. W przypadku cięcia wyrobów należy końcówki zabezpieczyć farbą cynkową.

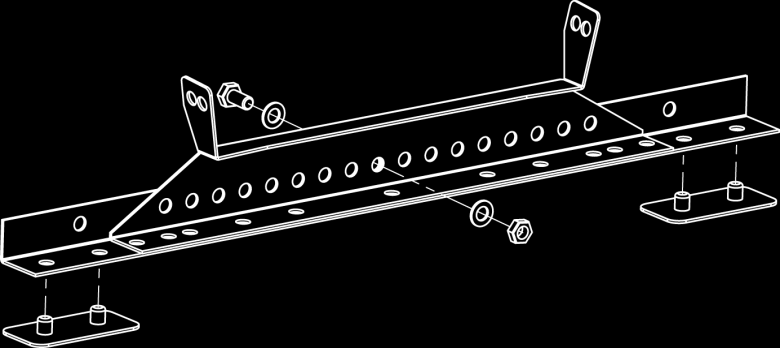

13 M SZYNA WSPIERAJĄCA DO ZAMOCOWANIA UNIWERSALNEGO Szyna wspierająca do montażu z zamocowaniem uniwersalnym na dachach pokrytych blachą o odstępie między szczytami profilu wynoszącym mm. Założyć uszczelkę EPDM na zamocowaniu drabiny. Przymocować szynę wspierającą z uszczelkami EPDM do zamocowania uniwersalnego za pomocą 1 śruby ocynkowanej M10 x 20 z nakrętką i podkładami. Zamontuj zgodnie z jednym podanym na rysunku rozwiązaniem. 2 zamocowania drabiny z uszczelkami EPDM zamontować na końcach szyny wspierającej i przykręcić do szczytów profilu za pomocą 12 wkrętów gwintujących A2 18 x 6 mm z podkładką uszczelniającą. Montaż drabiny dachowej należy wykonać według oddzielnej instrukcji montażu M-205. W przypadku cięcia wyrobów należy końcówki zabezpieczyć farbą farby antykorozyjne.

14 M PODSTAWA MOCUJĄCA ZE ŚRUBĄ PRZELOTOWĄ DO DACHÓW Z POSZYCIEM Z DESEK O GRUBOŚCI MIN. 17 MM I WARSTWĄ SZCZELNĄ Z GONTU. Montaż elementów bezpieczeństwa dachowego należy wykonać zgodnie z instrukcją montażu konkretnego produktu. Przyciąć kawałek membrany szczelnej o wym. min. 700 x 500 mm, klasa co najmniej Rozgrzać powierzchnię, na której ma się znaleźć podstawa mocująca. Włożyć śrubę i zgrzać na całej powierzchni podstawę mocującą z przyciętym kawałkiem membrany szczelnej, umieszczając podstawę pośrodku membrany. Przykręcić podstawę mocującą 8 wkrętami do drewna. Przykręcić podstawę mocującą 8 wkrętami do drewna z podkładką przeznaczoną do montażu membrany szczelnej. Przyciąć kawałek membrany szczelnej o wym. min. 500 x 300 mm, klasa co najmniej Założyć tuleję zabezpieczającą na śrubę. Wykonać otwór na śrubę i zgrzać na całej powierzchni membranę szczelną na podstawie mocującej. Ułożyć dach z gontu zgodnie z instrukcją producenta. Na zamocowaniu gonty należy zgrzać lub przykleić. W przypadku montażu przy okapie dachu podstawę mocującą należy umieścić w odległości około 50 mm od dolnej krawędzi membrany szczelnej. Przykręcić podstawę mocującą i membranę szczelną zgodnie z powyższymi zdjęciami. Membrana szczelna o wym. min. 700 x 500 mm, klasa co najmniej Założyć tuleję zabezpieczającą, wykonać otwór na śrubę i zgrzać na całej powierzchni membranę szczelną na podstawie mocującej i znajdującej się pod spodem membranie szczelnej. Membrana szczelna o wym. min. 500 x 300 mm, klasa co najmniej Ułożyć dach z gontu zgodnie z instrukcją producenta, na zamocowaniu gonty należy zgrzać lub przykleić. Zamontować uszczelkę EPDM i przykręcić odpowiedni wspornik nakrętką A2 M20 z podkładką. Zalecany moment dokręcania wynosi 4 Nm.

15 PŁYTKA MOCUJĄCA NA DACHU ŁUPKOWYM M Elementy bezpieczeństwa dachowego zamontowane za pomocą płytki mocującej do dachów łupkowych Płytka mocująca zastępuje jedną płytkę łupkową i mocuje się ją do poszycia dachu za pomocą 10 dołączonych nierdzewnych wkrętów 35 x 5 mm. Elementy bezpieczeństwa dachowego montuje się na płytce mocującej zgodnie z oddzielną instrukcją montażu. Przeciwśniegowy, Reling do kalenicy i okapu M-204, Pomost dachowy M-203, Drabina dachowa, M-205, Barierka do włazu dachowego M-251.

16 M MOCOWANIE DRABINY DACHOWEJ NA DACHÓWCE Wspornik taśmowy pod poszyciem dachowym na dachy z desek grubości 17 mm lub sklejki 12 mm. Zamontować używając zestaw wkrętów P. Montaż w przypadku dachówki z jednym wypukleniem Zamocowanie uniwersalne powinna opierać się trzech górnych falach/uwypukleniach. Wspornik taśmowy mocuje się na przemian raz po lewej, raz po prawej stronie zamocowania uniwersalnego. Przytwierdzenie podkładki montażowej do łat Łaty nośne o minimalnej grubości 40 x 70 mm. Używać zestaw adaptacyjny P oraz wkręty P. W przypadku cięcia wyrobów należy końcówki zabezpieczyć farbą farby antykorozyjne. A= Śruba FZV M10 x 20, B= Podkładka FZV10,5 mm, C= Nakrętka FZV M10, D= Wkręt do drewna ze stali nierdz. 35 x 4.8 mm

17 M ZAMOCOWANIA DO DRABINY DACHOWEJ NA DACHACH KRYTYCH BLACHĄ Zamocowanie do blachy profilowanej Blacha stalowa o min. grubości 0,5 mm. Blacha aluminiowa o min. grubości 0,8 mm. Zamocowanie drabiny montuje się na szczycie profilu. Użyć zestawu zamocowań drabiny, nr art P. Dachy kryte blachą o odstępie między szczytami profilu wynoszącym mm, patrz instrukcja montażu M-131. Pozostałe rodzaje blachy, patrz instrukcja montażu M-124. Zamocowanie narąbkowe do montażu na dachach pokrytych blachą z rąbkiem podwójnym i pojedynczym Blacha stalowa i miedziana o min. grubości 0,6 mm. Blacha cynkowa o min. grubości 0,7 mm. Blacha aluminiowa o min. grubości 0,8 mm. Spawana blacha nierdzewna o min. grubości 0,4 mm. W przypadku montażu na dachy z blachy typu Click należy zamontować co najmniej 3 zamocowania narąbkowe. Zamontować zamocowanie narąbkowe, tak aby występy znalazły się pod brzegiem rąbka Moment dokręcania 40 Nm W przypadku cięcia wyrobów powierzchnię cięcia pomalować farbą antykorozyjną. A= Śruba ocynkowana M10 x 20, B= Podkładka ocynkowana 10,5 mm, C= Nakrętka ocynkowana M10, D= Nierdzewny wkręt budowlany z podkładką 19 x 6,3 mm, E= Uszczelka EPDM

18 M POMOST DACHOWY Pomost dachowny Co najmniej 3 wsporniki należy przytwierdzić w równej od siebie odległości. Maksymalna odległość między wspornikami może wynieść mm. Ława nie może wystawać poza wspornik więcej niż 200 mm. Mocowanie przytwierdzić za pomocą zestawu P. Łączenie pomostów dachowych Po każdej stronie łącz, należy zamontować, co najmniej 2 mocowania. Mocowanie przytwierdzić za pomocą zestawu P. Reling do pomostu dachowego Słupki poręczy należy przytwierdzić do ławy kominiarskiej bezpośrednio przy wspornikach. Dwa samogwintujące wkręty należy zamontować w pierwszym i ostatnim słupku łącznej długości ław. Używaj zestawu śrub P oraz zestawu połączeniowego P do relingów. Zakończenie należy zamocować 4 wkrętami samowiercącymi. W przypadku cięcia wyrobów należy końcówki zabezpieczyć farbą cynkową. A= Śruba FZV M10 x 20, B= Podkładka FZV 10,5 mm, C= Nakrętka FZV M10, D= Wkręt FZV M10 x 35, E= Wkręt samogwint. ze stali nierdz. 20 x 5,5 mm

19 ZABEZPIECZENIE PRZECIWŚNIEGOWE MNIEJ KORZYSTNE ROZWIĄZANIE! Krótkie płotki przeciwśniegowe skupiają na sobie duże obciążenie śniegiem. Istnieje niebezpieczeństwo, że płotek przeciwśniegowy spadnie z dachu razem ze śniegiem. LEPSZE ROZWIĄZANIE! Odpowiedzialność właściciela nieruchomości: Zabezpieczenie przeciwśniegowe ma za zadanie zapobiegać niekontrolowanemu obsuwaniu się śniegu oraz lodu z dachu. Zabezpieczenie przeciwśniegowe daje nam możliwość w różnych kontrolowanych formach oczyszczenie dachu ze śniegu oraz lodu. Przy wystąpieniu ryzyka przeciążenia konstrukcji dachu należy niezwłocznie podjąć działania do oczyszczenia dachu z zalegającego śniegu i lodu. Dwukrotnie dłuższy płotek przeciwśniegowy umieszczony nad krótszym płotkiem zapewnia lepszą ochronę przed zsuwającym się śniegiem. NAJLEPSZE ROZWIĄZANIE! Płotek przeciwśniegowy należy zamocować wzdłuż całej długości dachu! PR PL

20 Kąt nachylenia dachu Reg no: CWL0001 Issue: 6 Odległości między zabezpieczeniami przeciwśniegowymi W zimie, podczas zwyczajnych warunkach pogodowych, nie trzeba usuwać śniegu z dachu biorąc pod uwagę wytrzymałość zapory śniegowej. Natomiast, gdy na dachu jest na tyle dużo śniegu i lodu, że grozi mieniu i osobom znajdującym się wokół budynku, należałoby podjąć działania w celu uchronienia nieszczęśliwemu wypadkowi. Zabezpieczenia przeciw zsuwania się śniegu z dachu są skonstruowane w taki sposób, aby wytrzymać obciążenie wynoszące 5 kn/m zakładając, że wsporniki/konsole są rozmieszczone od siebie w maksymalne odległości 1200 mm. Obciążenie ma wspływ na ilość gromadzonego śniegu i lodu na dachu, co z kolei podlega wpływowi długości i kąta nachylenia dachu oraz strefy śniegowej. Maksymalna odległość (m) między zabezpieczeniami Strefa śniegowa 1 1,5 2 2,5 3 3,5 4,5 5, ,1 6, ,9 7,6 5,9 4, ,5 7,1 6,1 4,7 3, ,7 7,0 5,8 5,0 3,9 3, ,7 6,2 5,2 4,4 3,4 2, ,1 6,8 5,5 4,6 3,9 3,0 2, ,6 6,4 5,2 4,3 3,7 2,9 2, ,4 6,3 5,0 4,2 3,6 2,8 2, ,3 6,3 5,0 4,2 3,6 2,8 2, ,5 6,3 5,1 4,2 3,6 2,8 2, ,9 6,7 5,3 4,4 3,8 3,0 2, ,6 7,2 5,8 4,8 4,1 3,2 2,6 Maksymalna odległość (m) między zabezpieczeniami przeciwśniegowymi (nie dotyczy dachów krążynowych/kopułowych).tabela odległości między płotkami zgodnie z SS Rejony narażone na większe opady śniegu Zwiększona wytrzymałość przy ciaśniej zamocowanych konsolach/wspornikach Odstęp między konsolami/wspornikami (mm) Zwiększona wytrzymałość (%) 0% 33% 100% Obciążenie (kn/m) 5 6,67 10 Strefy śniegowe zgodnie z Europejskim Standardem Konstrukcyjnym Rekomendowane odległości między konsolami/wspornikami w regionach występowania większych ilości opadów śniegu. Tabela nie zastępuje maksymalne odległości między zabezpieczeniami przeciwśniegowymi. Zdjęcie po prawej. Przy podwyższonym dachu, gdzie różnica w poziomach wynosi 2m w strefie śniegowej 2,5 ciężar masy śniegowej może wynieść do 100% przy zaporze. Należy zwrócić szczególną uwagę na gromadzenie się wysokich warstw śniegu ze względu na ruchy powietrzne/wiry na dachach wysokich, przy zaporach i ścianach. W takich miejscach można zmniejszyć odstęp między konsolami/wspornikami i zarazem zwiększyć wytrzymałość. Należy pamiętać, że takich przypadkach gęstość śniegu wzrasta. Gdy istnieje ryzyko przeciążenia konstrukcji dachowej lub zapory śniegowej, należy niezwłocznie podjąć działa, aby bezpiecznie usunąć śnieg z dachu! Upewnij się, że masz sporządzony plan usuwania śniegu. COPYRIGHT CW Lundberg AB

21 PŁOTEK PRZECIWŚNIEGOWY ORAZ RELING DO KALENICY I OKAPU M Płotek przeciwśniegowy blacha profilowana Płotek przeciwśniegowy należy wsunąć w konsole. Maksymalna odległość płotka od ostatniej konsoli wynosi 200mm. Łączenie należy wykonać za pomocą śrub (A x 2), podkładek (B x 4) oraz nakrętki (C x 2). Zestaw blokujący należy przymocować używając śrub (D x 2), na zewnątrz ostatnich mocowań każdego odcinka. Płotek przeciwśniegowy z 3 relingami Maksymalna odległość płotka od ostatniej konsoli wynosi 200 mm. Łączenie relingów wykonujemy za pomocą wsunięcia jednego relingu w drugi oraz przymocowania śrub samogwintujących (D x 1). Zestaw blokujący montujemy za pomocą śrub (D x 3), na zewnątrz ostatnich mocowań na każdym odcinku. Reling do kalenicy i okapu, jeden reling Maksymalna odległość płotka od ostatniej konsoli wynosi 200 mm. Na końcu jednej strony relingu montujemy zestaw blokujący za pomocą śrub (A x 1), podkładek (B x 2), nakrętki (C x 1) oraz śrub (D x 2). Na drugim końcu relingu montujemy zestaw blokujący za zewnątrz mocowania, jedynie na relingu za pomocą śrub (D x 2). W przypadku cięcia wyrobów należy końcówki zabezpieczyć farbą cynkową. A= Śruba Ocynk M10 x 20, B= Podkładka Ocynk 10,5 mm,c= Nakrętka Ocynk M10, D= Wkręt samogwint. ze stali nierdz.20x5,5mm, E= Zestaw blokujący, F= Pręt przeciwlodowy

22 M DRABINA STOPNIOWA DACHOWA POMOST DACHOWY Drabina stopniowa dachowa Drabinę dachową instaluje się tak, by maksymalna odległość między mocowaniami uniwersalnymi nie wynosiła więcej niż 1500 mm. Nie może wystawać więcej niż 150 mm. Do mocowania używać wkręty P oraz zestawu FZV P. Kąt nachylenia dachu <12 Pomost dachowy na połaci dachu. Maksymalny odstęp miedzy wspornikami mm. Kąt nachylenia dachu 8-33 Ta powierzchnia ku górze. Kąt nachylenia dachu >33 Ta powierzchnia ku górze. Żerdź dla drabiny stopniowej dachowej W kierunku kalenicy W kierunku kalenicy Słupek montuje się w odległości najwyżej 100 mm od wspornika. Dwa samogwintujące wkręty należy zamontować w pierwszym i ostatnim słupku na łącznej długości drabiny. Należy użyć zestawu montażowego art P (ocynk) oraz zestawu połączeniowego art P do relingów. W przypadku cięcia wyrobów należy końcówki zabezpieczyć farbą cynkową. A= Śruba FZV M10 x 20, B= Podkładka FZV10,5 mm, C= Nakrętka FZV M10, D= Wkręt FZV M10 x 35, E= Wkręt samogwintujący ze stali nierdzewnej 20 x 5,5 mm, F= Zamocowanie uniwersalne, G= Zestaw adaptacyjny, H= Płytka łącznikowa

23 M STOPIEŃ DACHOWY Z USZCZELKĄ EPDM DO BLACHY PROFILOWANEJ Stopień dachowy do montażu na dachu z blachy stalowej o min. grubości 0,4 mm lub blachy aluminiowej o min. grubości 0,6 mm. Maksymalna odległość pomiędzy górnymi falami wynosi 280mm. Stopień dachowy należy montować na dachach, gdzie fasada budynku nie wynosi więcej niż 4 metry oraz kąt nachylenia dachu nie przekracza więcej niż 45. Stopień dachowy ma dwie powierzchnie stopnicowe dostosowane do różnych kątów nachylenia dachu. W przypadku kąta nachylenia dachu powyżej 33 należy zwrócić ku górze krótką powierzchnię stopnia. Stopnie dachowe wolno montować wyłącznie w linii prostej jeden nad drugim. A= Nierdzewny wkręt do blachy z podkładką 19 x 6,3 mm, B= Uszczelka EPDM

24 M CWL SAFETY SYSTEM PRO POMOST DACHOWY Linka bezpieczeństwa ze ślizgaczem montowana do pomostu dachowego Linka ze ślizgaczem jest przeznaczona wyłącznie do montażu poziomego na pomostach dachowych firmy CW Lundberg. Maksymalnie po dwa ślizgacze na jeden odcinek linki bezpieczeństwa. Ślizgacz (G) jest przeznaczony wyłącznie do przymocowania jednej osoby wyposażonej w amortyzator zgodny z normą EN-355. Przy montażu końcowych zamocowań (E) należy je umieścić tak, aby linka nie była do końca napięta. Prowadnicę linki (F) należy montować w maksymalnych odstępach, co 5m. Maksymalna odległość od zamocowań końcowych (E) wynosi 5m. W miejscu wejścia na pomost dachowy należy zamontować blachę zabezpieczającą ślizgacza (I) oraz poniżej umieścić ślizgacz (H). A= Śruba nierdzewna M10 x 20, B= Podkładka nierdzewna 10,5 mm, C=Nakrętka nierdzewna M10, D= Podkładka zamocowania końcowego, E=Zamocowanie końcowe, F=Śruba rzymska, G= Prowadnica linki, H= Ślizgacz

25 POMOST DACHOWY NAROŻNIK M Pomost dachowy narożnik 90 Maksymalny odstęp między wewnętrzną krawędzią narożnika a wspornikiem wynosi 300 mm. Po obu stronach połączenia kątowego należy zamontować co najmniej 2 wsporniki. W przypadku cięcia wyrobów powierzchnię cięcia pomalować farbą antykorozyjną. A= Śruba ocynkowana M10 x 20, B= Podkładka ocynkowana 10,5 mm, C= Nakrętka ocynkowana M10

26 M FLAGA Z INDYKACJĄ WYSOKOŚCI POKRYWY ŚNIEGOWEJ Ucho mocujące wyposażone z zaczepem na flagę Umieść flagę w zaczepie mocowania oraz ustaw żądaną wysokość indykatora pokrywy śnieżnej. Instrukcja montażu ucha mocującego patrz dokument M-085. Flaga umieszczona na konsoli bez zaczepu Umieść flagę w odpowiednim miejscu oraz ustaw żądaną wysokość indykatora pokrywy śnieżnej. A A Przykład konsoli B C A= Indykator pokrywy śnieżnej, B= Podkładka mocująca, C= Wkręt samogwintujący ze stali nierdzewnej z podkładką z uszczelką

27 M WSPORNIKI NA DACHY BLASZANE W kierunku kalenicy Zamocowanie na podwójny rąbek Blacha o min. grubości 0,6mm. Zamontuj konsolę na rąbku. Skontroluj, aby występy zamocowania znalazły się pod brzegiem rąbka. Siła dokręcenia 40 Nm. Zamocowanie narąbkowe typu klick Blacha o min. grubości 0,5mm. Zamontuj konsolę na rąbku. Skontroluj, aby występy zamocowania znalazły się pod brzegiem rąbka. Siła dokręcenia 40 Nm. Wspornik na dach blaszany Blacha o min. grubości 0,5mm. Mocowane za pomocą zestawu wkrętów P. Pozostałe rodzaje blachy, patrz instrukcja montażu M-124. A = Wkręt nierdzewny samogwintujący z podkładką 22 x 6,3 mm, B= Uszczelka EPDM <

28 M ZAMOCOWANIA NA DACHY POKRYTE DACHÓWKĄ Podstawa mocująca do dachów odeskowanych Odeskowanie min. 17 mm/ sklejka min.12 mm. Wkręty do desek należy rozmieścić równomiernie na wsporniku. Mocowane za pomocą zestawu śrub P. OBS! Pamiętaj, aby pozostawić odstęp 2 3mm pomiędzy wspornikiem, a dolną dachówką. Podstawa mocująca mocowana do łat Łaty nośne o minimalnej grubości 40 x 70 mm. Mocowane za pomocą zestawu śrub P. OBS! Pamiętaj, aby pozostawić odstęp 2 3mm pomiędzy wspornikiem, a dolną dachówką. A = Śruba ocynkowana M10 x 20, B= Podkładka ocynkowana 10,5 mm, C= Nakrętka ocynkowana M10, D= Nierdzewny wkręt do drewna 35 x 4,8 mm, E= Łaty nośne o minimalnej grubości 40 x 70 mm <

29 M RELING PRZECIWŚNIEGOWY Reling do montażu na blachę profilowaną. Zamontuj konsole należy umieścić na szczycie uwypukleniaw odległości max 1200 mm od siebie używając uszczelek EPDM oraz nierdzewny wkręt (A x 4). Wkręcaj wkręty na niskich obrotach tak, aby nie przekręcić gwint w poszyciu blaszanym. Łączenie relingów należy wykonać w miejscu nałożenia na siebie rur wkrętem (C), używając zestawu P. Reling należy zablokować na początku i na końcu każdego odcinka przy zewnętrznych konsolach za pomocą wkrętów (C x 1). Zaobserwuj, iż reling/ grabie przeciwśniegowe nie zastępują płotka przeciwśniegowego przy okapie. Reling przeciwśniegowy montowany na dachach płaskich oraz na poszyciu z papy i membranie. Montować z uszczelką EPDM, nakrętką M10 oraz podkładką. Montaż na poszyciach bazowanych na asfalcie zgodnie z instrukcją M-082. Montaż na dachach pokrytych membraną szczelną typu PVC, ECB och FPO zgodnie z M-076. Montaż za pomocą śruby uchylnej na dachach odeskowanych min 22 mm lub sklejki/plywood min 12 mm zgodnie z M-057. Łączenie relingów należy wykonać w miejscu nałożenia na siebie rur wkrętem (C), używając zestawu P. Reling należy zablokować na początku i na końcu każdego odcinka przy zewnętrznych konsolach za pomocą wkrętów (C x 1). Zaobserwuj, iż reling/ grabie przeciwśniegowe nie zastępują płotka przeciwśniegowego przy okapie. W przypadku cięcia wyrobów należy końcówki zabezpieczyć farbą cynkową A= Nierdzewny wkręt z podkładką, B= uszczelka EPDM, C=Nierdzewny wkręt samogwintujący 20 x 5,5 mm

30 KLAPA ZAMYKANA NA KŁÓDKĘ DO ZABEZPIECZENIA DRABINY M Klapa zamykana na kłódkę w położeniu opuszczonym (zamkniętym) Klapę zamykaną na kłódkę montuje się zwykle na dolnym pałąku zabezpieczenia drabiny. Odkręcić tylny pręt zabezpieczenia drabiny i wsunąć go w ucho mocujące klapy. Przykręcić z powrotem pręt zabezpieczenia drabiny. Kłódkę do zamknięcia klapy zakłada się na pałąk zabezpieczenia drabiny. Klapa zamykana na kłódkę w podłożeniu podniesionym (otwartym) W położeniu podniesionym klapę można zamocować kłódką do otworu w pręcie zabezpieczenia drabiny. <

31 PRĘT PRZECIWLODOWY W DOLNYM PROFILU BLACHY M Pręt przeciwlodowy do montażu w dolnych profilach na dachach pokrytych blachą profilowaną. Pręty przeciwlodowe montuje się w przypadku, gdy istnieje ryzyko przedostania się lodu w dolnym profilu blachy pod płotkiem przeciwśniegowym. Montaż należy wykonać z użyciem nierdzewnego wkręta do blachy z podkładką. Stosować nieduży moment dokręcania, aby nie uszkodzić gwintów. Powierzchnia przylegania pręta przeciwlodowego ma kształt zapobiegający przeciekom. Pręty przeciwlodowe można także rozmieścić na całej powierzchni dachu. Zaobserwuj, iż pręt przeciwlodowy nie zastępują płotka przeciwśniegowego przy okapie. <

32 GRABIE PRZECIWŚNIEGOWE M Do montażu do blachy na rąbek stojący klasyczny oraz zatrzaskowy. Maksymalna odległość między konsolami wynosi 600 mm. 4 Upewnij się, aby występy znalazły się pod brzegiem rąbka. Minimalna siła dokręcenia wynosi 30 Nm. Grabie przeciwśniegowe łączy się nakładając jeden odcinek na drugi jednym otworem z każdej strony w miejscu przymocowania konsoli. Śruby należy przewlec przez oba odcinki grabi przeciwśniegowych. Maksymalna odległość od ostatniego wspornika wynosi 150mm. A + B + C W kierunku kalenicy Łączenie grabi przeciwśniegowych pod kątem. Używaj zestawu śrub P. A + B + B + C A + B + C D Zaobserwuj, iż reling/ grabie przeciwśniegowe nie zastępują płotka przeciwśniegowego przy okapie. W przypadku cięcia wyrobów należy końcówki zabezpieczyć farbą cynkową. A= Śruba FZV M10 x 20, B= Podkładka FZV 10,5 mm, C= Nakrętka FZV M10, D= Zestawu śrub

33 PODWYŻSZENIE M Podwyższenie do konsoli używamy np. na dachach pokrytych matami rozchodnikowymi, strzechą lub żwirem. Płytkę montażową należy zamocować w wybranym miejscu zgodnie z instrukcjami M-082 och M-076. Końcówki z występami znajdujące się na uszczelce EPDM należy uciąć. Zamontuj podwyższenie z uszczelką EPDM do poszycia używając podkładki i śruby M10 A2. Rekomendowana siła dokręcenia wynosi 4 Nm dla poszycia z papy oraz 10 Nm dla membran. Zamontuj konsolę na podwyższeniu za pomocą śruby M10 x 20, podkładki oraz nakrętki M10 FZV (bez uszczelki EPDM) zgodnie z instrukcją montażu dla odpowiedniego produktu. Wspornik, zamocowanie uniwersalne i ucho mocujące dla dachów płaskich M-085. Uciąć A + B + C Przykładowa konsola W stronę kalenicy D A= Śruba FZV M10 x 20, B= Podkładka FZV 10,5 mm, C= Nakrętka FZV M10, D= Uszczelka EPDM

34 M ZAMOCOWANIE NA RĄBEK STOJĄCY PRZEKĄTNY W kierunki kalenciy Zamocowanie na rąbek stojący przekątny Blacha o min. grubości 0,6mm. Ustaw zamocowanie tak, aby występy znalazły się pod brzegiem rąbka. Siła dokręcenia 40 Nm. Zamocowanie na rąbek stojący przekątny Blachę wspierającą umieszczamy nad rąbkiem z możliwością jej wypośrodkowania (1), w innym przypadku w miejscu (2) na rąbku. Umieszcz konsolę nad tym samym otworem. Zamontuj używając śruby (Ax1), podkładki (Bx2) oraz nakrętki (Cx1). Siła dokręcenia 40 Nm. Pomost dachowy, spadek dachu >18 M-203. Przeciwśniegowy, Reling do kalenicy i okapu M-204. Barierki ochronne do wyłazu dachowego M-251. Przy montażu zabezpieczeń przeciwśniegowych na rąbku stojącym przekątnym należy płotki wyposażyć w pręty przeciwlodowe zgodnie z instrukcją M-204. W przypadku montażu na innych rodzajach blach zobacz instrukcję montażu M-124. A= Śruba ocynkowana M10 x 20, B= Podkładka ocynkowana 10,5 mm, C= Nakrętka ocynkowana M10

35 M PORĘCZ DO DACHÓW POKRYTYCH PAPĄ LUB MEMBRANĄ Słupek do relingów Montować za pomocą nakrętki M10 oraz podkładki. Maks. odległość między słupkami 1200 mm. Maks. nachylenie dachu 6. Montaż na membranie szczelnej na bazie asfaltu zgodnie z instrukcją M-082. Montaż na dachach pokrytych membraną dachową typu PVC, ECB oraz FPO zgodnie z instrukcją M-076. Montaż za pomocą śruby z otwieraną blokadą na dachach z poszyciem z desek o min. grubości 22 mm lub sklejki o min. grubości 12 mm zgodnie z instrukcją M-057. Reling Łączenie relingów należy wykonać w miejscu nałożenia na siebie rur wkrętem samowiercącym, używając zestawu P. Przy pierwszym i ostatnim słupku niepodzielonego odcinka relingu należy zamontować 2 wkręty samowiercące. Zakończenie należy zamocować 4 wkrętami samowiercącymi. W przypadku cięcia wyrobów końcówki należy zabezpieczyć farbą antykorozyjną (cynkową). A = Nierdzewny wkręt samowiercący 20 x 5,5 mm

36 M KŁADKA DO DRABINY PIONOWEJ DŁUŻSZEJ NIŻ 8 M Aby zwiększyć bezpieczeństwo na długich odcinkach na drabinach pionowych, należy je wyposażyć w kładkę. Odległość między kładkami nie powinna wynosić więcej niż 6 metrów. Montaż drabiny oraz kosza ochronnego należy wykonać zaczynając od góry, aby mieć odpowiednio dopasowane na całym odcinku. Drabiny należy zamontować obok siebie w miejscu łączenia kładką. Długości odcinków powinny się pokrywać na długości ok. 2100mm. Zamontuj drabiny pionowe zgodnie z instrukcją montażu M-074. Zamontuj kładkę do drabiny za pomocą szyn wspierających z 6 zestawami śrub (A+B+B+C). Zamontuj obręcze ochronne oraz poręcze pionowe zaczynając od góry w stronę kładki. Zamontuj horyzontalne pręty ochronne oraz pionowe kosze ochronne w miejscu łączenia. Zamontuj w dalszej kolejności kosze ochronne ku dołowi. W przypadku cięcia wyrobów należy końcówki zabezpieczyć farbą cynkową. A= Śruba FZV M10 x 20, B= Podkładka FZV 10,5 mm, C= Nakrętka FZV M10

37 PŁYTKA DO RYNNY KOSZOWEJ M Płytka służy do połączenia ze sobą płotków przeciwśniegowych nad rynną koszową. Zamontuj płytkę nad koszem do jednego płotka. Dopasuj kąt na płytce tak, aby dopasować do drugiego płotka i następnie zamontuj za pomocą śrub. Montaż połotka zgodnie z instrukcją montażu M-204. W kierunki kalenciy A= Śruba ocynkowana M10 x 20, B= Podkładka ocynkowana 10,5 mm, C= Nakrętka FZV M10

38 M PORĘCZE OCHRONNE DLA WYŁAZÓW DACHOWYCH ORAZ OKIEN DACHOWYCH Poręcze Zamocuj pionowe słupki do wsporników za pomocą zestawu śrub (B x 1) oraz nakrętek z kołnierzem (C x 1). Zmierz centralne odległości między wspornikami i utnij słupek horyzontalny zgodnie ze zmierzoną wartością dokładając -30mm. Używaj zestawu wkrętów P. Przy długości łuku >1800 mm należy zamontować dodatkowy słupek. Używaj zestawu wkrętów P. Łączenie relingów odbywa się za pomocą włożenia jednaj końcówki do drugiej oraz zabezpieczeniem wkrętem samogwintującym. Używaj zestawu wkrętów P. Poręcze 3 stron wyłazów dachowych. Poręcze 4 stron okien dachowych. Dodatkowy słupek W przypadku cięcia wyrobów należy końcówki zabezpieczyć farbą cynkową. Przykładowy wspornik A= Śruba ocynkowana M10 x 20, B = Śruba ocynkowana M10 x 40, C = Nakrętka z kołnierzem ocynkowany M10, D= Wkręt samogwintujący 20 x 5,5 mm.

39 M CWL SAFETY SYSTEM LIGHT POMOST DACHOWY Linka bezpieczeństwa ze ślizgaczem montowana do pomostu dachowego Linka ze ślizgaczem jest przeznaczona wyłącznie do montażu poziomego na pomostach dachowych firmy CW Lundberg. Maks. nachylenie dachu 30. Maksymalnie po dwa ślizgacze na jeden odcinek linki bezpieczeństwa. Ślizgacz jest przeznaczony wyłącznie do przymocowania jednej osoby wyposażonej w amortyzator zgodny z normą EN-355. Przy montażu końcowych zamocowań (E) należy je umieścić tak, aby linka nie była do końca napięta. Prowadnicę linki (F) należy montować w maksymalnych odstępach, co 5m. Maksymalna odległość od zamocowań końcowych (E) wynosi 5m. A= Śruba nierdzewna M10 x 20, B= Podkładka nierdzewna 10,5 mm, C=Nakrętka nierdzewna M10, D= Podkładka zamocowania końcowego, E=Zamocowanie końcowe, F= Hak prowadnicy liny,g= Ślizgacz

40 PODPORA DO DRABINY DACHOWEJ DLA DACHÓW POKRYTYCH RĄBKIEM M Podporę montujemy w miejscu, gdzie występuje brak możliwości umieszczenia wsporników. Podpora nie jest zamiennikiem dla wspornika mocowanego na rąbku. Maksymalna odległość wystawania drabiny od podpory nie może być większa niż 150 mm. Odległość między wspornikiem a końcówką drabiny nie może być większa niż 300 mm. Odległość do najbliższego wspornika, w przypadku montażu pomiędzy wspornika mi nie może przekroczyć 750 mm. Zamontuj 2 szt. uszczelek EPDM (D) pod podporą. Zamocuj podporę (E) za pomocą śrub (A), podkładek (B) oraz nakrętek (C), używaj zestawu śrub P. Drabinę dachową montujemy używając instrukcji M-205. A= Śruba ocynkowana M10 x 20, B= Podkładka ocynkowana 10,5 mm, C= Nakrętka ocynkowana M10, D= Uszczelka EPDM, E= Podpora dla drabiny

41 Kąt spadku dachu cwlundberg.com M HAK-CWL DO DACHÓWEK Montaż haka CWL 1. Lekko podnieś dachówkę. 2. Wsuń hak za dachówkę do 3. Ułóż z powrotem dachówkę momentu jego zaczepienia. Rozmieszczanie haków CWL Zamontuj nie mniej haków CWL niż jest podane dla kąta spadku dachu oraz strefy śniegowej. Połowę zamówionych haków CWL należy zamontować pod każdą dachówką, w rzędach od okapu do kalenicy. Pozostała część haków należy równomiernie rozmieścić na dachu. W przypadku braku płotka przeciwśniegowego, należy zamontować haki CWL pod każdą dachówką wzdłuż okapu. W przypadku ryzyka wystąpienia przeciążenia, należy usunąć śnieg z dachu w sposób kontrolowany. Strefy śniegowe przygotowane zgodnie z Europejskimi Standardami Konstrukcyjnymi (Eurokody). Najmniejsza ilość haków CWL /m 2 na dachu Strefa śniegowa 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 27 * 1,2 1,8 2,4 3,0 3,7 4,3 4,9 5,5 6,1 6,7 45 ** 2,4 3,6 4,8 6,0 7,2 8,4 9,6 10,8 12,0 13,2 * Standardowy kąt nachylenia dachu, dom jednorodzinny. ** Standardowy kąt nachylenia dachu dom półtorakondygnacyjny..

42 M CWL SAFETY SYSTEM PRO DO RELINGU Linka bezpieczeństwa ze ślizgaczem montowanym do relingu lub płotka przeciwśniegowego z 3 relingami. Linka bezpieczeństwa jest przeznaczona do horyzontalnego montażu na relingu lub płotku przeciwśniegowym z 3 relingami firmy CW Lundberg. Maksymalnie 2 ślizgacze mogą być zamontowane na linie. Ślizgacz (G) jest przeznaczony do zakotwiczenia się jednej osoby wyposażonej w uprząż z amortyzatorem zgodnie z normą EN-355. Zmontuj prowadnice (A) w odległości nie większej niż 5 m od zamocowań końcowych (E) poprzez łączenie relingu i wkrętu samowiercącego. Odstęp pomiędzy prowadnicami nie może wynieść więcej niż 5 m. Zamocowanie końcowe (E) należy zamocować na relingu po wewnętrznej części od wspornika za pomocą śrub (B x 2) oraz nakrętki z kołnierzem (C x 2). Dokręcić śruby z siłą 30 Nm. Zablokuj zamocowanie końcowe za pomocą wkrętu samowiercącego (D). Zakotwicz szekle z korpusem (F) do zamocowania końcowego (E). Poprowadź linkę przez prowadnice (A) oraz zakotwicz szklę z korpusem (F) do drugiego zamocowania końcowego (E). Zamontuj zamocowanie końcowe (E) pod drugiej stronie odcinka relingu w taki sposób, aby linka była lekko naprężona. Blacha chroniąca ślizgacze (H) należy zamontować w miejscu, gdzie wychodzimy na dach za pomocą wkrętów samowiercących do relingu (D x 4). Ślizgacz (G) umieszczamy pod osłonką. Umieść i zablokuj zawleczki (I) na szeklach (F). A= Prowadnice, B= Śruba ocynkowana M10 x 50, C= Nakrętka z kołnierzem ocynkowana M10, D= Wkręt samowiercący nierdzewny 20 x 5,5 mm, E= Zamocowanie końcowe, F= Szekla z korpusem, G= Ślizgacz H= Blacha chorniąca ślizgacz I= Zawleczki.

43 SB OPASKA KOMINOWA Opaska kominowa służy do montażu drabin, ław kominiarskich oraz innych produktów firmy CW Lundberg Umieść jedno ucho opaski kominowej tak, aby pasowało do drugiej opaski. Należy pozostawić przestrzeń, aby umożliwić późniejsze dokręcenie. W przypadku, gdy należy przedłużyć opaskę należy nałożyć jedną na drugą, uciąć ucho i zmontować. Jak już dobierzemy odpowiedni rozmiar opasek, dokręcamy śruby, co jednocześnie powoduje ściśnięcie opasek wokół komina. W przypadku wystających końcówek, należy je usunąć oraz zamalować uciętą powierzchnię nierdzewną farbą, Umieść śruby z uchylnym zaczepem (D) w odpowiednim miejscu dla danego produktu. Dla zwiększenia bezpieczeństwa, należy zawsze montować dwa zestawy opasek kominowych na kominie. Przy montażu ławy kominiarskiej, nie należy przekraczać odstępu 1200mm pomiędzy środkowych miejsc konsol oraz w przypadku opasek kominowych 320mm. Przy montażu drabiny, nie należy przekraczać odstępu 1200mm pomiędzy środkowych miejsc konsol oraz w przypadku opasek kominowych 2400mm. Na drabinie bez zabezpieczenia tylnego, montowana jest jedynie 1 poręcz. W przypadku cięcia wyrobów należy końcówki zabezpieczyć farbą cynkową. A= Śruba ocynkowana M10 x 20, B= Podkładka ocynkowana 10,5mm, C= Nakrętka ocynkowana M10, D= Śruba z uchylnym zaczepem do montażu w ślepych otworach A2 M10 x 30, E= Śruba ocynkowana M10 x 100, F= Śruba ocynkowana M10 x 50.

44 SPIS ARTYKUŁÓW INSTRUKCJE MONTAŻU M-001 Zabezpieczenia antypoślizgowe do drabin dostawianychwraz ze śrubami do dachów blaszanych i dachówek Zabezpieczenie antypoślizgowe do dachów płaskich wraz ze śrubami Płytka mocująca do pap i membran Zabezpieczenie antypoślizgowe do dachów pokrytych rąbkiem Zabezpieczenie antypoślizgowe do drabiny dachowej Zestaw śrub M10 x 20 6-pack P M-034 Stopień dachowy do dachówki cementowej 2-falistej cc 300mm Stopień dachowy do dachówki ceglastej 2-falistej i cementowej 1-falistej cc 240mm Stopień dachowy do dachówki ceglastej 1-falistej cc 220mm Uchwyt do wyginania zaczepów za łaty M-074 Para wsporników do drabiny ściennej 220mm Para wsporników do drabiny ściennej 400mm Para wsporników do drabiny ściennej 500mm Wspornik do drabiny ściennej 600mm Wspornik do drabiny ściennej 600mm Wspornik do drabiny ściennej 1000mm Drabina ścienna 1,2 m Drabina ścienna 2,4 m Zestaw połączeniowy do drabiny ściennej P Para poręczy do drabiny ściennej Zestaw śrub do poręczy P Pręt stabilizujący do poręczy Łuk ochronny dla pleców Zestaw śrub do łuków ochronnych P Zestaw prętów ochronnych 900mm M-076 Płytka mocująca do papy/membrany dachowej M-081 Stopień dachowy typu kombi 5-pak Uchwyt do wyginania zaczepów za łaty M-082 Płytka mocująca do papy/membrany dachowej M-085 Wspornik do dachów płaskich Zestaw śrub do wspornika pak P Wspornik do pomostu dachowego na dachy płaskie > Zestaw śrub do pomostu dachowego 2-pak P Zamocowanie uniwersalne do drabiny dachowej i pomostu dachowego na spadku Zestaw śrub do zam. uniwesalnego P Ucho mocujące na dach płaski Ucho mocujące na dach płaski czerwień kubańska Zestaw śrub do ucha 5-pak P M-124 Wspornik do blachy profilowanej Zestaw śrub do wspornika 3-pak P Uszczelka EPDM do wsporników Zamocowanie narąbkowe Reg no: CWL0103 Issue: 1 M-130 Płytka mocująca do ściany Zestaw wkrętów do blachy do płytki 2 szt P Zestaw wkrętów do drewna do płytki 2 szt P M-131 Zestaw śrub do zamocowania drabiny dachowej P Szyna wspierająca do wsporników Zamocowanie uniwersalne do drabiny dachowej i pomostu dachowego na spadku M-132 Płytka mocująca do gontów bitumicznych M-133 Płytka mocująca do dachów pokrytych łupkiem Zestaw wkrętów do płytki P M-201 Zamocowanie uniwersalne do drabiny dachowej i pomostu dachowego na spadku Płaskownik mocujący do dachówek ceramicznych i cementowych Płaskownik mocujący do płaskich dachówek Zestaw śrub do płaskownika P Zamocowanie łatowe Zestaw połączeniowy płaskownika z zamocowanie ławowym P Zestaw śrub do zamocowania łatowego 2-pak P Zamocowanie uniwersalne do drabiny dachowej i pomostu dachowego na spadku Płaskownik mocujący do dachówek ceramicznych i cementowych Płaskownik mocujący do płaskich dachówek Zestaw śrub do płaskownika P Zamocowanie łatowe Zestaw połączeniowy płaskownika z zamocowanie ławowym P M-202 Zamocowanie uniwersalne do drabiny dachowej i pomostu dachowego na spadku Zestaw śrub do zamocowania drabiny dachowej do zamocowania uniwersalnego P Zamocowanie narąbkowe do drabiny dachowej i pomostu dachowego w spadku M-203 Pomost dachowy 1,2 m Pomost dachowy 2,4 m Wspornik część górna do pomostu dachowego Zestaw śrub M10 x 20 6-pak P Pręt do barierek do pomostu/drabiny dachowej Zestaw śrub do prętu dla barierek P Reling 2,4 m Zestaw samowiercących wkrętów 6 szt P Zakończenie poręczy ze śrubami M-204 Płotek przeciwśniegowy 2,345 m Płotek przeciwśniegowy 1,255 m Zestaw blokujący P Reling 2,4 m Zestaw samowiercących wkrętów 6 szt P Pręt przeciwlodowy reling/płotek przeciwśniegowy szary

45 M-205 Drabina dachowa 1,2 m Drabina dachowa 2,4 m Zestaw połączeniowy do drabiny P Zestaw śrub M10 x 20 6 szt P Pręt do barierek ochronnych do pomostu/drabina dachowa Zestaw wkrętów do barierek pomost/drabina dachowa P Zestaw połączeniowy reling/drabina dachowa P Reling 2,4 m Zestaw samowiercących wkrętów 6 szt P Zakończenie poręczy ze śrubami M-213 Stopień dachowy ze śrubami do dachu krytego blachą profilowaną 15-pak M-217 CWL Safety System PRO pomost dachowy M-219 Pomost dachowy narożnik 90 2 x 2,4 m M-220 Flaga z indykacją wysokości pokrywy śniegowej 1200mm Zestaw wkrętów do flagi 5-pak P M-222 Zamocowanie narąbkowe Zamocowanie narąbkowe typu "click" Wspornik do blachy profilowanej Zestaw wkrętów do wspornika 3-pak P Uszczelka EPDM do wspornika M-223 Podstawa mocująca da dachów odeskowanych pod dachówkę Zestaw śrub do podstawy mocującej P Zamocowanie łatowe Zestaw śrub do zamocowania 2-pak P Wspornik do dachówki cementowej Wspornik do dachówki ceramicznej M-224 Zamocowanie do relingu/grabi przeciwśniegowych Zestaw wkrętów do wspornika na blachę profilowaną P Zestaw śrub do wspornika na poszycia płaskie P Reling 2,4 m Zestaw samowiercących wkrętów 6 szt P M-225 Właz z zamkiem do barierek ochronnych na drabinie ściennej wiśniowy M-226 Pręt przeciwlodowy z wkrętami M-229 Zestaw podwyższający do dachów płaskich X mm Zestaw podwyższający do dachów 40 mm Zestaw podwyższający do dachów 50 mm Zestaw śrub do wsporników 5 szt P Zestaw śrub M10 x 20 6-pak P M-235 Zamocowanie na rąbek skośny M-236 Słupek barierka ochronna do papy i membrany Zestaw śrub do ucha mocującego P Reling 2,4 m Zestaw samowiercących wkrętów 6 szt P Zakończenie poręczy ze śrubami M-237 Podest ze śrubami do drabiny ściennej M-245 Płytka do rynny koszowej 180 mm Zestaw śrub M10 x 20 6 szt P M-251 Zestaw podstawowy do barierek ochronnych 3-stronna Reling 2,4 m Słupek pionowy do relingów komplet Zestaw wyposażeniowy do okna dachowego Zestaw samowiercących wkrętów 6 szt P M-255 CWL Safety System LIGHT Pomost dachowy M-257 Podpora rąbkowa do drabiny dachowej Zestaw wkrętów z szyną wspierającą do drabiny dachowej P M-260 Hak-CWL do dachówek 50 szt P M-261 CWL Safety System PRO Reling kalenicowy SB-02 Opaska kominowa 1145mm Zestaw śrub do opaski kominowej 1 obwód P Zestaw połączeniowy do 2 opasek P Para wsporników do drabiny ściennej 220mm ze śrubami Wspornik ze śrubami do pomostu montowanej na kominie Pręt gwintowany A2 M10 x 250 z nakrętką Pręt gwintowany A2 M10 x 500 z nakrętką Pręt gwintowany A2 M10 x 1000 z nakrętką M-228 Grabie przeciwśniegowe 1,290 m Zamocowanie narąbkowe do grabi Zestaw śrub M10 x 20 6 szt P Zestaw połączeniowy P COPYRIGHT CW Lundberg AB T info@cwlpl.com

46 Reg no: CWL0055 Issue: 3 Formularz zamówieniowy dla CWL Safety System Miejscowość: Data: Projekt: Oznaczenie nieruchomości: Adres: Zamawiający: Kontrahent: Monter: Długość produktu 1, mm: Pro Light Relingu Długość produktu 2, mm: Pro Light Relingu Długość produktu 3, mm: Pro Light Relingu Długość produktu 4, mm: Pro Light Relingu Długość produktu 5, mm: Pro Light Relingu Pomiaru ławy kominiarskiej należy dokonowyć po zewnętrznej stronie skrajnych wsporników, długość należy podać w mm. COPYRIGHT CW Lundberg AB T info@cwlpl.com
