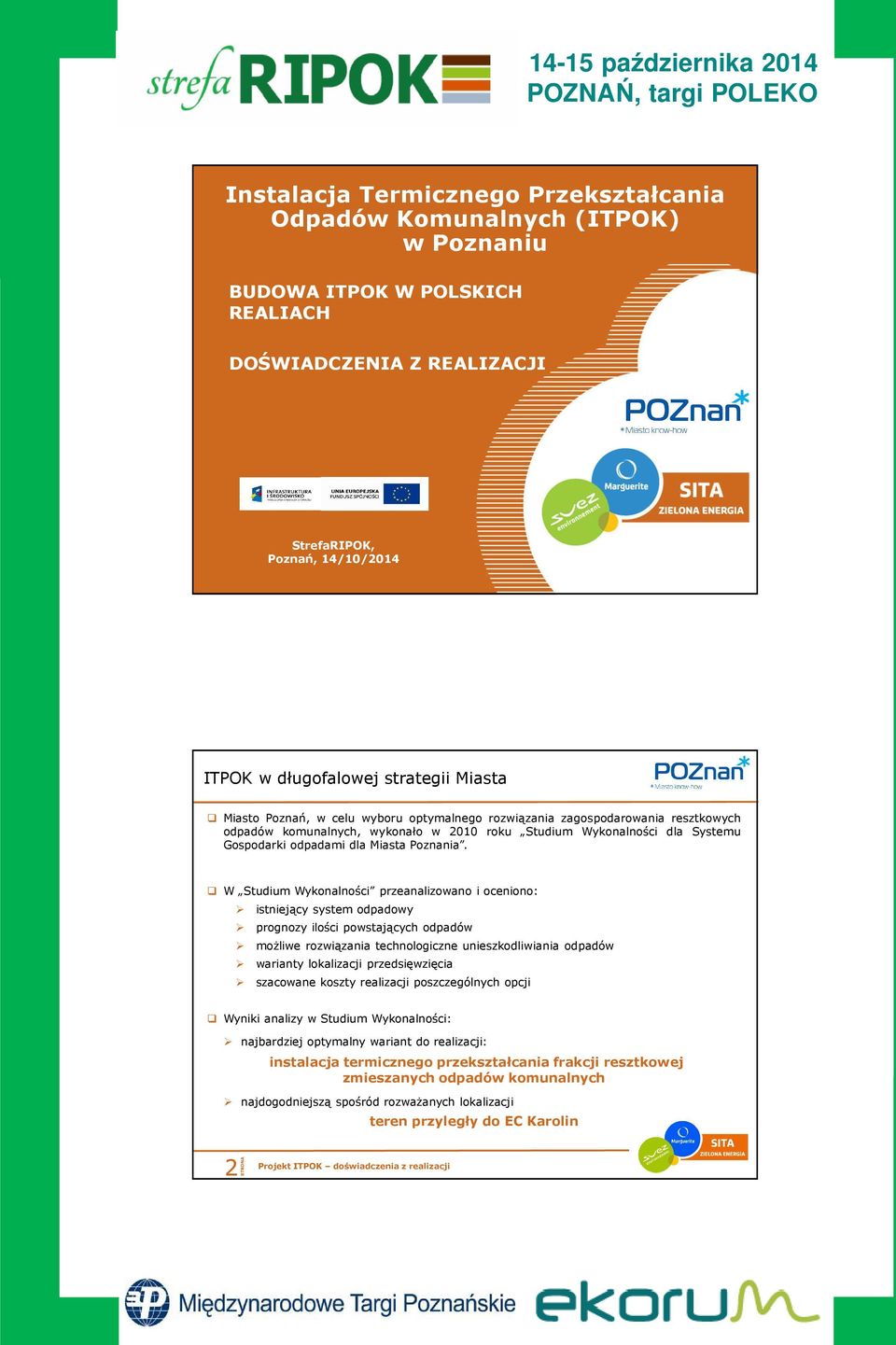

1 Instalacja Termicznego Przekształcania Odpadów Komunalnych (ITPOK) w Poznaniu BUDOWA ITPOK W POLSKICH REALIACH DOŚWIADCZENIA Z REALIZACJI StrefaRIPOK, Poznań, 14/10/2014 ITPOK w długofalowej strategii Miasta Miasto Poznań, w celu wyboru optymalnego rozwiązania zagospodarowania resztkowych odpadów komunalnych, wykonało w 2010 roku Studium Wykonalności dla Systemu Gospodarki odpadami dla Miasta Poznania. W Studium Wykonalności przeanalizowano i oceniono: istniejący system odpadowy prognozy ilości powstających odpadów możliwe rozwiązania technologiczne unieszkodliwiania odpadów warianty lokalizacji przedsięwzięcia szacowane koszty realizacji poszczególnych opcji Wyniki analizy w Studium Wykonalności: najbardziej optymalny wariant do realizacji: instalacja termicznego przekształcania frakcji resztkowej zmieszanych odpadów komunalnych najdogodniejszą spośród rozważanych lokalizacji teren przyległy do EC Karolin 2 2

2 Lokalizacja ITPOK EC KAROLIN ITPOK POZNAŃ BRIDGESTONE UNILEVER 3 3 Zalety wskazanego rozwiązania Termiczne przekształcanie odpadów komunalnych jest sprawdzoną technologią pozwalającą na odzysk energii z resztkowej frakcji odpadów komunalnych bez negatywnego oddziaływania na środowisko Termiczne przekształcanie pozwala zmniejszyć ilość odpadów komunalnych do odpadów poprocesowych, które mogą być ponownie wykorzystane ITPOK pozwala na odzyskanie energii z odpadów i przetworzenie jej na energię elektryczną i cieplną Lokalizacja ITPOK na terenie przyległym do EC Karolin pozwoli na efektywne wykorzystanie ciepła wytwarzanego podczas termicznego unieszkodliwiania odpadów w miejskiej sieci ciepłowniczej a także ułatwi export wyprodukowanej w ITPOK energii elektrycznej Działanie Instalacji Termicznego Przekształcania Odpadów jest regulowane Dyrektywę 2000/76/WE W sprawie spalania odpadów przez W Europie Zachodniej działa ponad 400 takich instalacji, zlokalizowanych głównie w obrębie aglomeracji miejskich 4 4

3 Partnerstwo Publiczno Prywatne (PPP) Przedmiotem Partnerstwa Publiczno-Prywatnego jest wspólna realizacja przedsięwzięcia oparta na podziale zadań i ryzyk pomiędzy podmiotem publicznym i partnerem prywatnym (Definicja PPP w Ustawie z 2008) PPP wyznacza zadania, ryzyka i odpowiedzialność partnerów Partner Prywatny jest odpowiedzialny za zaprojektowanie, wybudowanie i zarządzanie instalacją przez 25 lat Dzięki temu jest możliwa wysoka jakość, trwałość i wydajność ITPOK. Partner Prywatny jest odpowiedzialny za sfinansowanie całej inwestycji (z kapitału własnego oraz kredytów) W konsekwencji inwestycja nie obciąża budżetu Miasta. Miasto jest odpowiedzialne za zagwarantowanie uzgodnionej ilości odpadów i płatności dla Partnera Prywatnego za eksploatacje instalacji. Zalety partnerstwa Publiczno Prywatnego to możliwość wykorzystania : wiedzy Partnera Prywatnego w zakresie technologii, czyli tego co kryje się pod pojęciem know-how doświadczenia Partnera Prywatnego w projektowaniu i budowie podobnych instalacji doświadczenia Partnera Prywatnego w zarządzaniu (utrzymanie + eksploatacja) zakładami termicznego przekształcania odpadów komunalnych 5 5 Główne postanowienia Umowy PPP Czas trwania umowy: Okres budowy : 3.5 roku od dnia podpisania umowy do wybudowania instalacji Okres eksploatacji : 25 lat od rozpoczęcia eksploatacji Obowiązki SITA Zielona Energia: Zaprojektowanie, sfinansowanie, wybudowanie i zarządzanie instalacją (koszt inwestycji szacowany na ponad 725 mln PLN) Zagwarantowanie odbioru dostarczonych odpadów zgodnych ilościowo i jakościowo z określonymi w umowie PPP Przekazanie Miastu przychodów z tytułu sprzedaży energii elektrycznej i cieplnej Zarządzanie instalacją zgodnie z pozwoleniami i w ramach obowiązującego prawa Utrzymanie instalacji w dobrym stanie technicznym Przekazanie ITPOK Miastu po upływie obowiązywania umowy Obowiązki Miasta: Przekazanie działki pod budowę instalacji Zapłata za unieszkodliwianie 210 tys. ton Odpadów Kontraktowych (tj. o określonej kaloryczności) rocznie 6 6

4 Struktura realizacji projektu 7 7 Zagospodarowanie terenu instalacji Szczegóły zagospodarowania Dostawa i magazynowanie odpadów Spalanie na ruszcie Kocioł parowy Turboreaktor Filtr workowy Wykorzystanie energii: produkcja ciepła i energii elektrycznej. Przetwarzanie pozostałości 8 8

5 Podstawowe dane instalacji Wydajność instalacji: t/r 2 linie spalania Typ unieszkodliwianych odpadów: komunalne, frakcja energetyczna z doczyszczania odpadów i odpady wielkogabarytowe Gwarantowany czas pracy w ciągu roku: godzin/rok Referencyjna wartość kaloryczna odpadów: 8,4 MJ/kg Produkcja ciepła max. 34 MW Produkcja energii elektrycznej netto: 15 MW gwarantowana w trybie produkcji energii elektrycznej System oczyszczania spalin: oczyszczanie z tlenków azotu (NO x ) - metoda selektywnej redukcji niekatalitycznej (SNCR) z wykorzystaniem mocznika oczyszczanie z kwaśnych zanieczyszczeń - metoda półsucha z wykorzystaniem wapna hydratyzowanego oczyszczanie z dioksyn, furanów, metali ciężkich z wykorzystaniem węgla aktywnego oczyszczanie z pyłów filtry workowe Parametry emisyjne instalacji zgodne z wymaganiami przepisów prawa 9 9 Główne zasady działania ITPOK Dostawa i magazynowanie odpadów Spalanie na ruszcie Kocioł Turboreaktor filtr workowy Wykorzystanie ciepła Produkcja ciepła i energii elektrycznej Dostawa odpadów Spalanie i odzysk ciepła Oczyszczanie gazów po spalaniu Odzysk energii Pozostałości poprocesowe 1. Hala przyjęcia odpadów 4. Rynna zasypowa 10. Wtrysk chemikaliów do 15. Turbina upustowo Odżużlacz 2. Bunkier 5. Podajnik suwakowy metody SNCR kondensacyjna 18. Bunkier na żużle 3. Suwnica 6. Ruszt 11. Reaktor - pół suchy 16. Skraplacz chłodzony 19. Suwnica do transportu żużli 7. Kocioł ciągowy 12. Filtr workowy powietrzem 20. System transportu popiołów 8. Podawanie powietrza 13. Wentylator kotłowych wtórnego 14. Komin 21. System transportu popiołów 9. Palnik wspomagający z oczyszczania spalin 10

6 Kluczowe daty dla Projektu ITPOK 1/ Podpisanie Umowy PPP Złożenie wniosku o zmianę Decyzji Środowiskowej Uzyskanie zmienionej Decyzji Środowiskowej Złożenie wniosku o Pozwolenie na Budowę Uzyskanie Pozwolenia na Budowę wg Harmonogramu Okresu Budowy Pozwolenie na Budowę - ostateczne wg Harmonogramu Okresu Budowy Decyzja WUiA przenosząca Pozwolenie na Budowę z Miasta na SITA ZE Uzyskanie pozwolenia na użytkowanie dla Przeniesionej Infrastruktury Technicznej, 11 Kluczowe daty dla Projektu ITPOK 2/ Decyzja WOŚ zgoda na wycinkę drzew Zawarcie transakcji zabezpieczających wg Harmonogramu Okresu Budowy NTP Polecenie wejścia na budowę wg Harmonogramu Okresu Budowy Uzyskanie Dziennika Budowy przez SITA ZE Wycinka drzew na terenie budowy Rozpoczęcie prac budowlanych wg Harmonogramu Okresu Budowy Uroczystość Wbicia Pierwszej Łopaty Usunięcie kolizji ciepłociągu pomiędzy Dalkia Poznań ZEC SA a UNILEVER Uruchomienie głównej linii kredytowej na ponad 650 MPLN 12

7 Zmiana Decyzji Środowiskowej (DŚ) Powód zmiany DŚ Pierwotna DŚ została wydana w 2010 roku Uaktualnienie przepisów prawa w zakresie ochrony środowiska Zmiana parametrów instalacji: t/y t/r; LCV kj/kg kj/kg Optymalizacja procesu technologicznego spalania i zagospodarowania pozostałości poprocesowych Optymalizacja odzysku energii ze spalania odpadów Uzyskano potwierdzenie, że ITPOK spełnia wymagane prawem standardy w zakresie oddziaływania na środowisko a wprowadzone zmiany nie powodują pogorszenia oddziaływania na środowisko w porównaniu do poprzedniego ROŚ Przeniesienie istniejącej Infrastruktury Technicznej z terenu ITPOK Zgodnie z Załącznikiem do Umowy PPP (Koncepcja przeniesienia Infrastruktury Technicznej) SITA ZE w okresie od września 2013 r. do końca lutego 2014 r. wykonała wszelkie czynności opisane Załącznikiem oraz wymagane prawem. Zakres prac obejmował : Usunięcie kolizji elektroenergetycznych, budowa nowej stacji transformatorowej K-364 oraz nowej kanalizacji teletechnicznej; Przeniesienie sieci wody, kanalizacji deszczowej, kanalizacji sanitarnej wraz z przepompownią ścieków; Odtworzenie nawierzchni drogowych. W grudniu 2013 r. całość przeniesionej Infrastruktury Technicznej została przekazana w użytkowanie do Dalkia Poznań ZEC SA 14 14

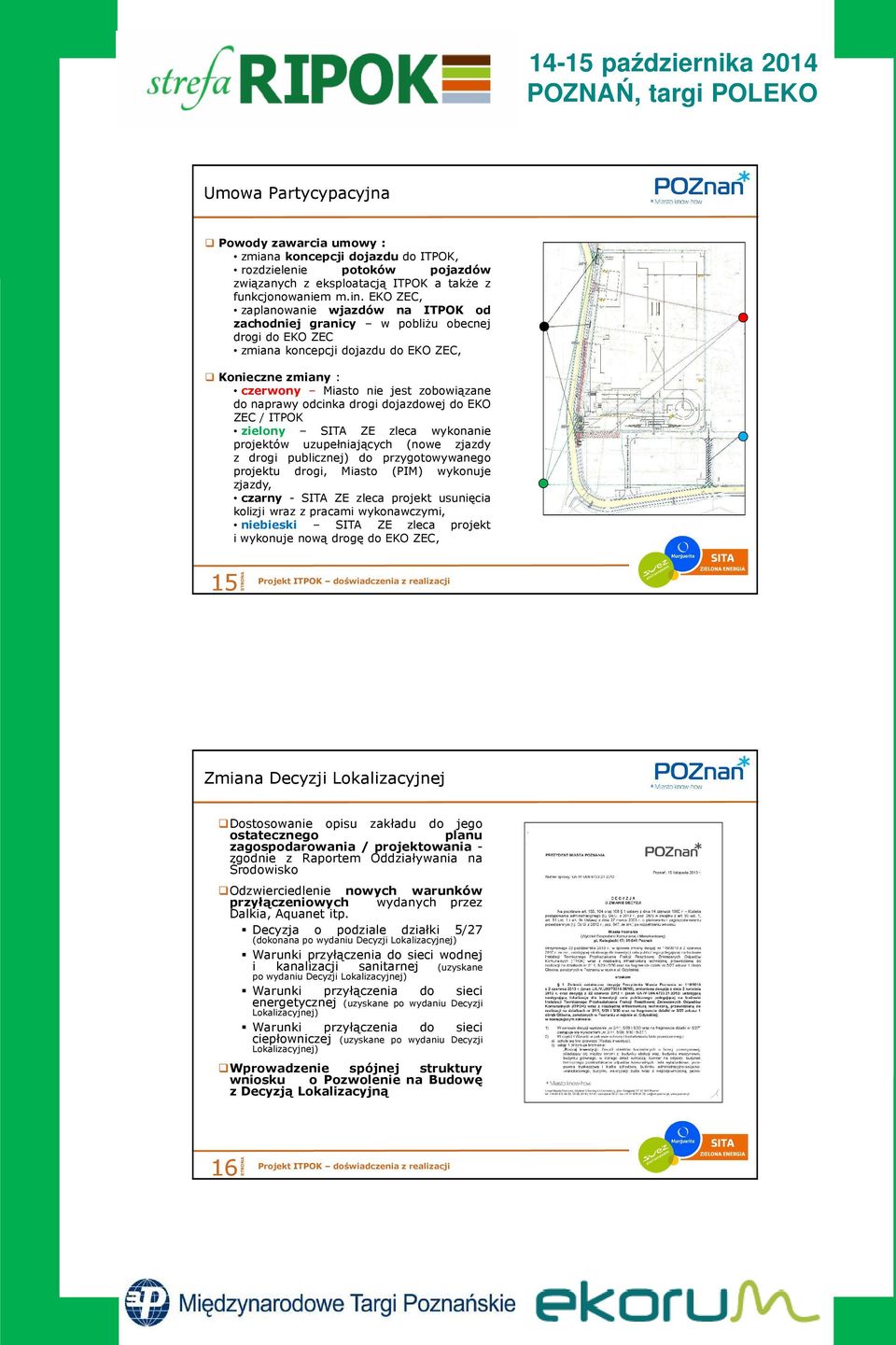

8 Umowa Partycypacyjna Powody zawarcia umowy : zmiana koncepcji dojazdu do ITPOK, rozdzielenie potoków pojazdów związanych z eksploatacją ITPOK a także z funkcjonowaniem m.in. EKO ZEC, zaplanowanie wjazdów na ITPOK od zachodniej granicy w pobliżu obecnej drogi do EKO ZEC zmiana koncepcji dojazdu do EKO ZEC, Konieczne zmiany : czerwony Miasto nie jest zobowiązane do naprawy odcinka drogi dojazdowej do EKO ZEC / ITPOK zielony SITA ZE zleca wykonanie projektów uzupełniających (nowe zjazdy z drogi publicznej) do przygotowywanego projektu drogi, Miasto (PIM) wykonuje zjazdy, czarny - SITA ZE zleca projekt usunięcia kolizji wraz z pracami wykonawczymi, niebieski SITA ZE zleca projekt i wykonuje nową drogę do EKO ZEC, Zmiana Decyzji Lokalizacyjnej Dostosowanie opisu zakładu do jego ostatecznego planu zagospodarowania / projektowania - zgodnie z Raportem Oddziaływania na Środowisko Odzwierciedlenie nowych warunków przyłączeniowych wydanych przez Dalkia, Aquanet itp. Decyzja o podziale działki 5/27 (dokonana po wydaniu Decyzji Lokalizacyjnej) Warunki przyłączenia do sieci wodnej i kanalizacji sanitarnej (uzyskane po wydaniu Decyzji Lokalizacyjnej) Warunki przyłączenia do sieci energetycznej (uzyskane po wydaniu Decyzji Lokalizacyjnej) Warunki przyłączenia do sieci ciepłowniczej (uzyskane po wydaniu Decyzji Lokalizacyjnej) Wprowadzenie spójnej struktury wniosku o Pozwolenie na Budowę z Decyzją Lokalizacyjną 16 16

9 Pozwolenie na Budowę ITPOK SITA ZE w oparciu o art Umowy PPP została zobligowana do przygotowania i złożenia wniosku o Pozwolenie na Budowę, co wykonano w dniu 29 listopada 2013 r. działając przy tej czynności jako pełnomocnik Miasta, W dniu 20 stycznia b.r. WUiA UM Poznań wydał pozwolenie na budowę, które z dniem 7 lutego 2014 r. stało się ostateczne, 10 marca Miasto przeniosło na SITA ZE Pozwolenie na Budowę, Decyzja WOŚ (zgoda) na wycinkę drzew na Nieruchomości Bazując na przeniesionym Pozwoleniu na Budowę, SITA ZE w dniu 31 marca b.r. wystąpiła do WOŚ z wnioskiem o wycinkę drzew znajdujących się na Nieruchomości, 7 kwietnia 2014 r. WOŚ wydał Decyzję wyrażającą zgodę na wykonanie przedmiotowej wycinki odroczenie płatności po dokonaniu wycinki do listopada 2016 r. możliwość przedłożenia projektu nasadzeń zamiennych mających na celu obniżenie opisanej Decyzją płatności, 18 18

10 Transakcje zabezpieczające SITA ZE była zobowiązana Umową PPP oraz Umową Kredytową do zabezpieczenia ryzyk kursu walutowego oraz stóp procentowych. Miasto Poznań i SITA ZE przystąpiła do procedury zawarcia Transakcji Zabezpieczających w kwietniu 2014 z 3 bankami w ramach konkurencyjnej procedury wyboru Instytucji Zabezpieczającej 16 kwietnia zawarte zostały Transakcje Zabezpieczające z konsorcjum banków w oparciu o podstawowe założenia: Termin do końca okresu budowy wynikającego z harmonogramu Sztywne, miesięczne daty uruchomienia kredytów do końca okresu budowy Konkretne daty zakupów wolumenów waluty EUR do końca okresu budowy Zabezpieczone zostało 100 % płatności odsetkowych i pozostałych (na dzień zawarcia transakcji) zakupów EUR Przystąpienie do prac budowlanych nastąpiło w efekcie zawarcia Transakcji Zabezpieczających, gdyż stanowiło warunek konieczny dla realizacji Projektu Polecenie wejścia na plac budowy (NTP) W dniu 16 kwietnia b.r. PM wydał Wykonawcy EPC polecenie wejścia na plac budowy (NTP) 20 20

11 Układ drogowy 1/1 Budowa i rozbudowa dróg dla potrzeb inwestycji ITPOK wykonana przez Miasto Poznań w celu usprawnienia ruchu samochodowego w rejonie ITOPK Układ drogowy - 2/2 (Umowa Partycypacyjna) Zgodnie z paragrafem 2 punkt 6 Umowy Partycypacyjnej z 14 listopada 2013 r. SITA ZE jest zobowiązana do wykonania przebudowy rurociągów pary i kondensatu (przy granicy ITPOK) na swój koszt PRACE Z SUKCESEM WYKONANO WDNIACH19DO22CZERWCAB.R KORZYSTAJĄC Z TZW. DŁUGIEGO WEEKENDU I OPCJI ODŁĄCZENIA ODBIORCY (UNILEVER) OD DOSTAW PARY 22 22

12 Rok ITPOK Nagrody dla projektu ITPOK 20 lutego 2014r. W Londynie SITA Zielona Energia została nagrodzona przez Project Finance Magazine tytułem European Waste Deal of the Year Zespół niezależnych ekspertów w uznaniu dla finansowania projektu ITPOK dla Poznania, Nagrodzono wykorzystaną tu nowatorską, nieregresywną formułę finansowania, która dopuszcza możliwość wykorzystania środków unijnych. Jest to jedna z pierwszych takich inwestycji w Europie. Ponadto Poznański projekt został uhonorowany przez European PPP Expertise Centre (EPEC) ZŁOTĄ NAGRODĄ za modelowy pod względem przyjętej formuły finansowania, która łączy zasady project finance (finansowanie dłużne bez regresu) z wykorzystaniem dotacji pochodzącej z Europejskiego Funduszu Spójności. Jednocześnie partner prywatny SITA Zielona Energia zabezpiecza 100 procent finansowania inwestycji. Przyznanie i wykorzystanie dotacji skutkować będzie oszczędnościami dla sektora publicznego, a w efekcie dla mieszkańców

13 Postęp prac budowlanych ITPOK 1/10 Obszar instalacji oczyszczania spalin (FGT) Postęp prac budowlanych ITPOK 2/10 Obszar hali kotła w głębi widoczny bunkier na odpady 26 26

14 Postęp prac budowlanych ITPOK 3/10 Bunkier na odpady Postęp prac budowlanych ITPOK 4/10 Hala waloryzacji żużla 28 28

15 Postęp prac budowlanych ITPOK 5/10 Deskowanie ściany ogniowej w hali waloryzacji żużla Postęp prac budowlanych ITPOK 6/10 Deskowanie ślizgowe w obszarze budynku administracyjnego 30 30

16 Postęp prac budowlanych ITPOK 7/10 Deskowania ścian hali turbiny Postęp prac budowlanych ITPOK 8/10 Deskowania ślizgowe ścian hali kotła, budynku administracyjnego oraz bunkra na odpady 32 32

17 Postęp prac budowlanych ITPOK 9/10 Widok na ścianę bunkra na odpady (od strony hali wyładowczej) Postęp prac budowlanych ITPOK 10/10 Widok na obszar posadowienia rusztów (od strony hali kotła) 34 34

18 Podsumowanie DZIĘKUJĘ ZA UWAGĘ Zapraszamy do odwiedzenia naszego stoiska na POLEKO Hala 8A Szymon Cegielski dyrektor kontraktu Kontakt SITA Zielona Energia Sp. z o.o. Ul. Zawodzie Warszawa Polska Tel Fax kontakt@sita-zielonaenergia.pl
