KATALOG PRODUKTÓW. Strunobetonowe żerdzie wirowane

Wielkość: px
Rozpocząć pokaz od strony:

Download "KATALOG PRODUKTÓW. Strunobetonowe żerdzie wirowane"

Transkrypt

1 KATALOG PRODUKTÓW 2013 Strunobetonowe żerdzie wirowane

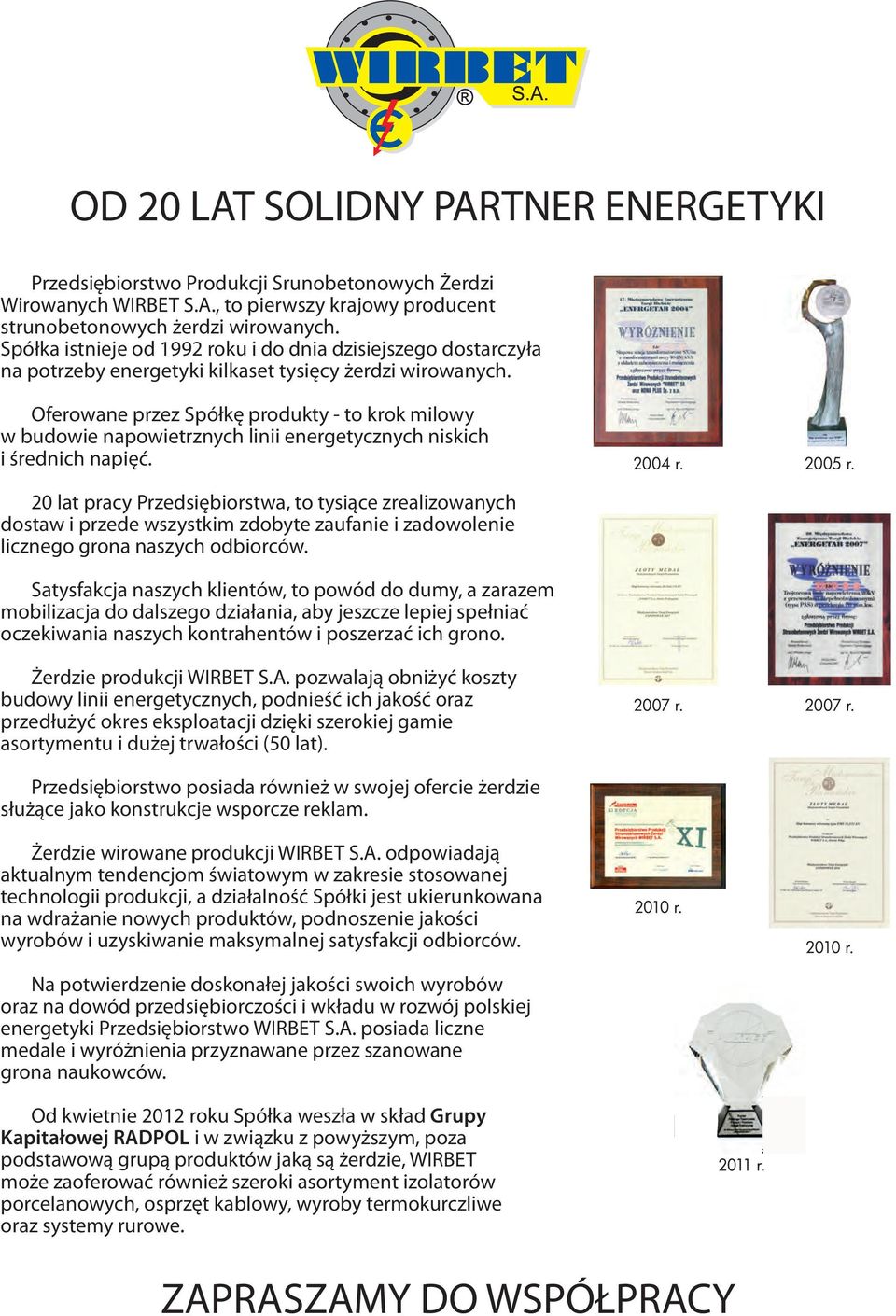

2 OD 20 LAT SOLIDNY PARTNER ENERGETYKI Przedsiębiorstwo Produkcji Srunobetonowych Żerdzi Wirowanych WIRBET S.A., to pierwszy krajowy producent strunobetonowych żerdzi wirowanych. Spółka istnieje od 1992 roku i do dnia dzisiejszego dostarczyła na potrzeby energetyki kilkaset tysięcy żerdzi wirowanych. Oferowane przez Spółkę produkty - to krok milowy w budowie napowietrznych linii energetycznych niskich i średnich napięć. 20 lat pracy Przedsiębiorstwa, to tysiące zrealizowanych dostaw i przede wszystkim zdobyte zaufanie i zadowolenie licznego grona naszych odbiorców. Satysfakcja naszych klientów, to powód do dumy, a zarazem mobilizacja do dalszego działania, aby jeszcze lepiej spełniać oczekiwania naszych kontrahentów i poszerzać ich grono. Żerdzie produkcji WIRBET S.A. pozwalają obniżyć koszty budowy linii energetycznych, podnieść ich jakość oraz przedłużyć okres eksploatacji dzięki szerokiej gamie asortymentu i dużej trwałości (50 lat). Przedsiębiorstwo posiada również w swojej ofercie żerdzie służące jako konstrukcje wsporcze reklam. Żerdzie wirowane produkcji WIRBET S.A. odpowiadają aktualnym tendencjom światowym w zakresie stosowanej technologii produkcji, a działalność Spółki jest ukierunkowana na wdrażanie nowych produktów, podnoszenie jakości wyrobów i uzyskiwanie maksymalnej satysfakcji odbiorców. Na potwierdzenie doskonałej jakości swoich wyrobów oraz na dowód przedsiębiorczości i wkładu w rozwój polskiej energetyki Przedsiębiorstwo WIRBET S.A. posiada liczne medale i wyróżnienia przyznawane przez szanowane grona naukowców. Od kwietnie 2012 roku Spółka weszła w skład Grupy Kapitałowej RADPOL i w związku z powyższym, poza podstawową grupą produktów jaką są żerdzie, WIRBET może zaoferować również szeroki asortyment izolatorów porcelanowych, osprzęt kablowy, wyroby termokurczliwe oraz systemy rurowe. ZAPRASZAMY DO WSPÓŁPRACY

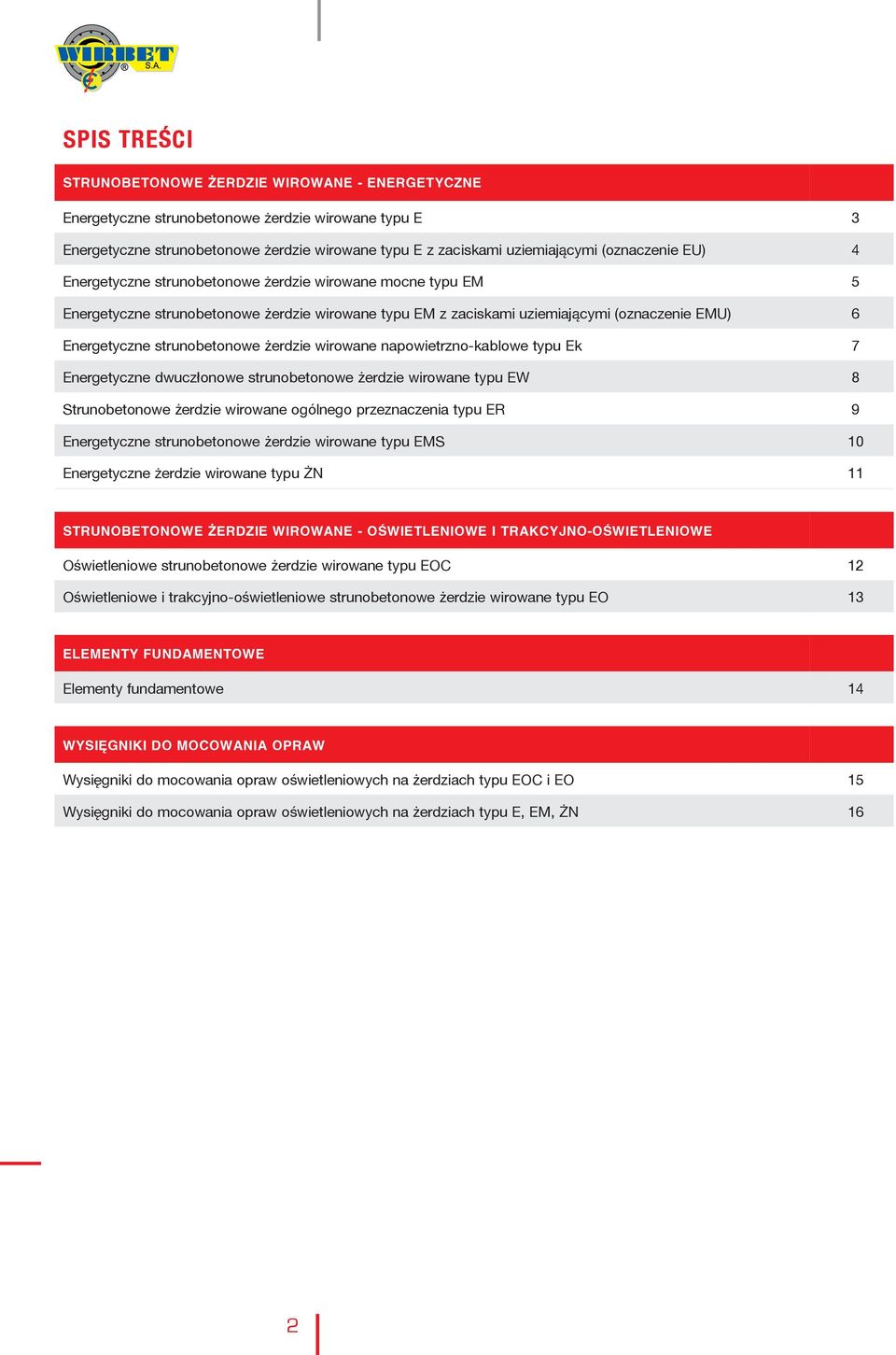

3 SPIS TREŚCI STRUNOBETONOWE ERDZIE WIROWANE - ENERGETYCZNE Energetyczne strunobetonowe żerdzie wirowane typu E 3 Energetyczne strunobetonowe żerdzie wirowane typu E z zaciskami uziemiającymi (oznaczenie EU) 4 Energetyczne strunobetonowe żerdzie wirowane mocne typu EM 5 Energetyczne strunobetonowe żerdzie wirowane typu EM z zaciskami uziemiającymi (oznaczenie EMU) 6 Energetyczne strunobetonowe żerdzie wirowane napowietrzno-kablowe typu Ek 7 Energetyczne dwuczłonowe strunobetonowe żerdzie wirowane typu EW 8 Strunobetonowe żerdzie wirowane ogólnego przeznaczenia typu ER 9 Energetyczne strunobetonowe żerdzie wirowane typu EMS 10 Energetyczne żerdzie wirowane typu ŻN 11 STRUNOBETONOWE ERDZIE WIROWANE - OÂWIETLENIOWE I TRAKCYJNO-OÂWIETLENIOWE Oświetleniowe strunobetonowe żerdzie wirowane typu EOC 12 Oświetleniowe i trakcyjno-oświetleniowe strunobetonowe żerdzie wirowane typu EO 13 ELEMENTY FUNDAMENTOWE Elementy fundamentowe 14 WYSI GNIKI DO MOCOWANIA OPRAW Wysięgniki do mocowania opraw oświetleniowych na żerdziach typu EOC i EO 15 Wysięgniki do mocowania opraw oświetleniowych na żerdziach typu E, EM, ŻN 16 2

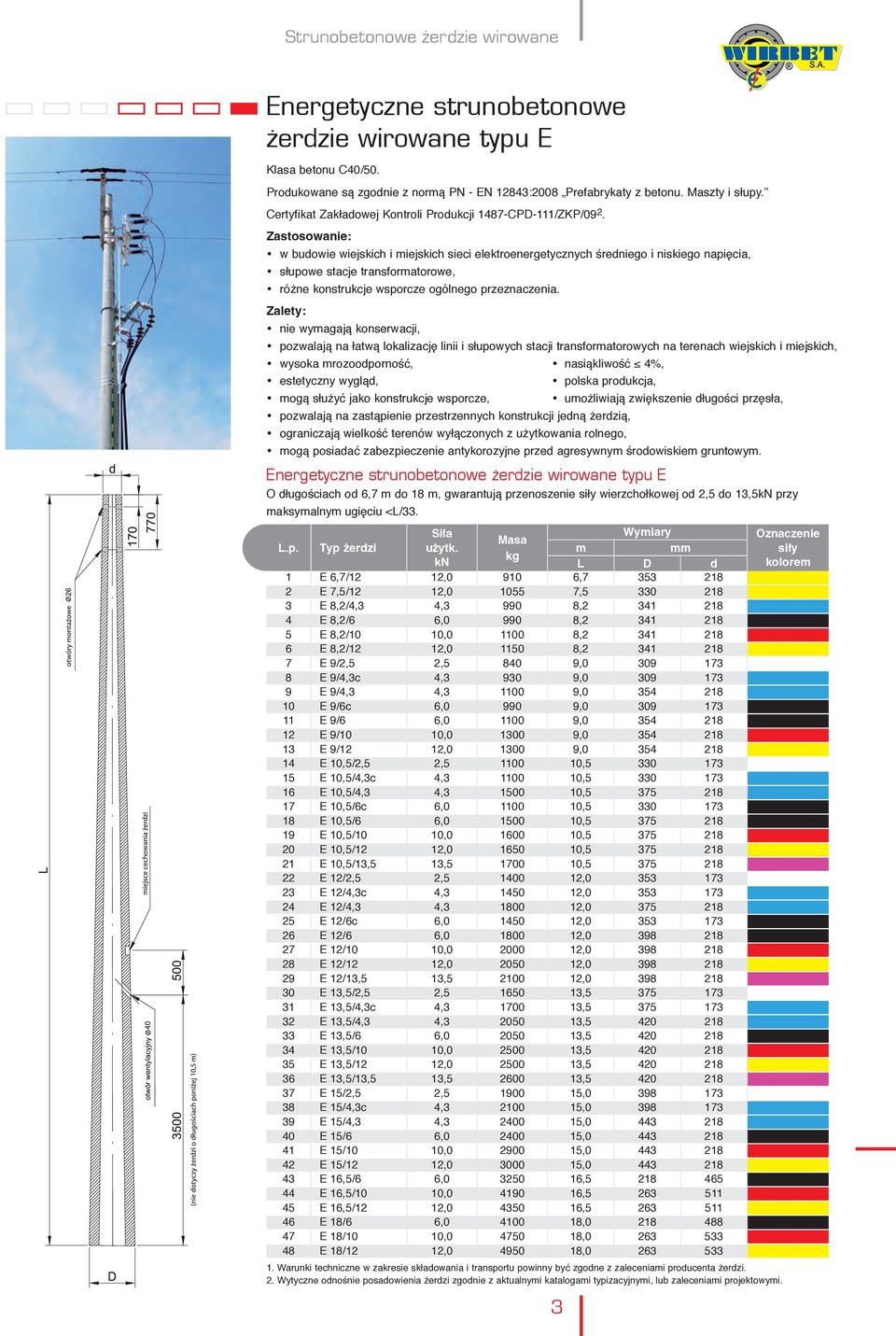

4 Energetyczne strunobetonowe ʺerdzie wirowane typu E Klasa betonu C40/50. Produkowane są zgodnie z normą PN - EN 12843:2008 Prefabrykaty z betonu. Maszty i słupy. Certyfikat Zakładowej Kontroli Produkcji 1487-CPD-111/ZKP/09 2. Zastosowanie: w budowie wiejskich i miejskich sieci elektroenergetycznych średniego i niskiego napięcia, słupowe stacje transformatorowe, różne konstrukcje wsporcze ogólnego przeznaczenia. nie wymagają konserwacji, pozwalają na łatwą lokalizację linii i słupowych stacji transformatorowych na terenach wiejskich i miejskich, wysoka mrozoodporność, nasiąkliwość 4%, estetyczny wygląd, mogą służyć jako konstrukcje wsporcze, polska produkcja, pozwalają na zastąpienie przestrzennych konstrukcji jedną żerdzią, ograniczają wielkość terenów wyłączonych z użytkowania rolnego, umożliwiają zwiększenie długości przęsła, mogą posiadać zabezpieczenie antykorozyjne przed agresywnym środowiskiem gruntowym. Energetyczne strunobetonowe ʺerdzie wirowane typu E O długościach od 6,7 m do 18 m, gwarantują przenoszenie siły wierzchołkowej od 2,5 do 13,5 przy maksymalnym ugięciu <L/33. L.p. Typ erdzi m mm L D d 1 E 6,7/12 12, , E 7,5/12 12, , E 8,2/4,3 4, , E 8,2/6 6, , E 8,2/10 10, , E 8,2/12 12, , E 9/2,5 2, , E 9/4,3c 4, , E 9/4,3 4, , E 9/6c 6, , E 9/6 6, , E 9/10 10, , E 9/12 12, , E 10,5/2,5 2, , E 10,5/4,3c 4, , E 10,5/4,3 4,3 1 10, E 10,5/6c 6, , E 10,5/6 6,0 1 10, E 10,5/10 10, , E 10,5/12 12, , E 10,5/13,5 13, , E 12/2,5 2, , E 12/4,3c 4, , E 12/4,3 4, , E 12/6c 6, , E 12/6 6, , E 12/10 10, , E 12/12 12, , E 12/13,5 13, , E 13,5/2,5 2, , E 13,5/4,3c 4, , E 13,5/4,3 4, , E 13,5/6 6, , E 13,5/10 10,0 2 13, E 13,5/12 12,0 2 13, E 13,5/13,5 13, , E 15/2,5 2, , E 15/4,3c 4, , E 15/4,3 4, , E 15/6 6, , E 15/10 10, , E 15/12 12, , E 16,5/6 6, , E 16,5/10 10, , E 16,5/12 12, , E 18/6 6, , E 18/10 10, , E 18/12 12, ,

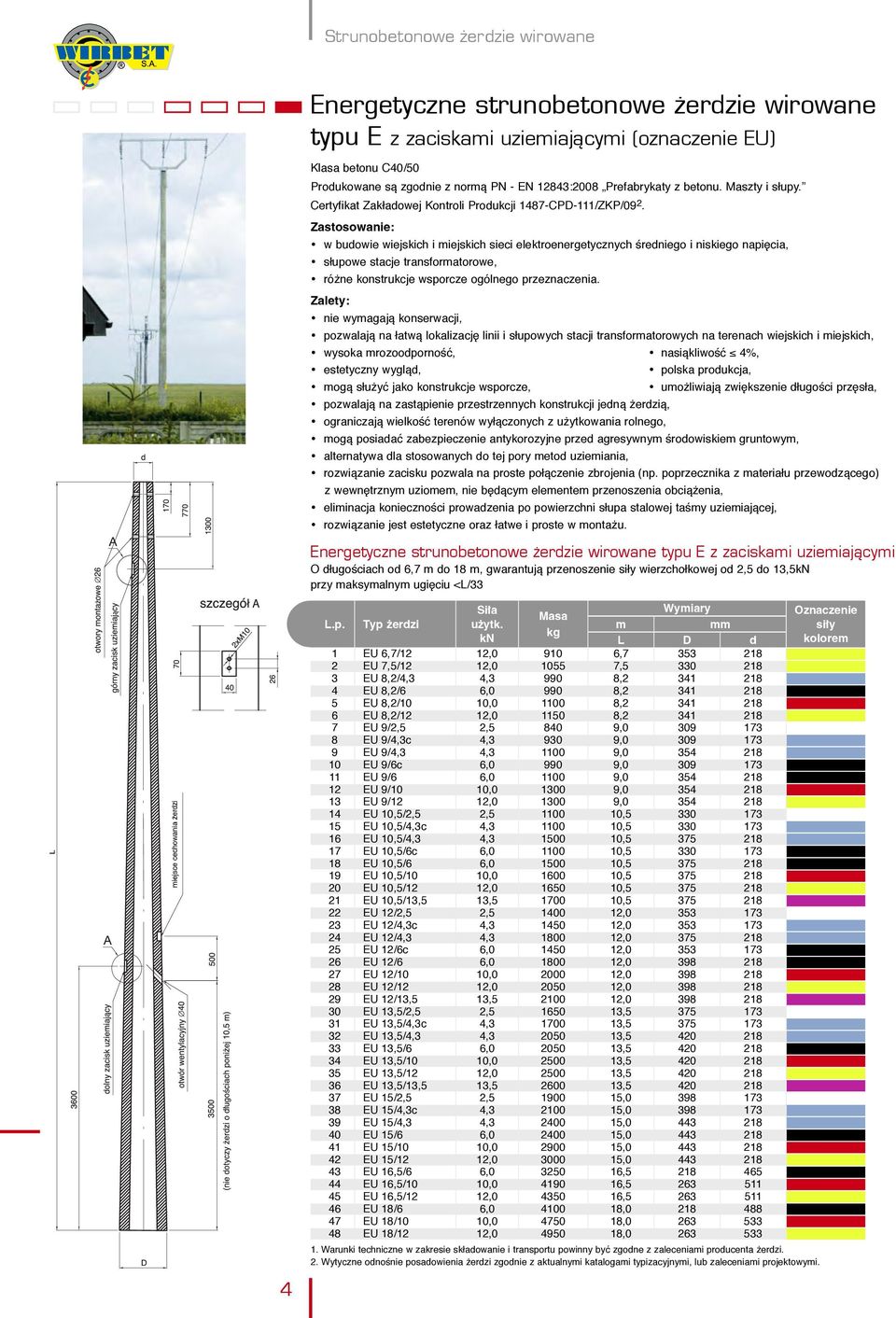

5 Energetyczne strunobetonowe ʺerdzie wirowane typu E z zaciskami uziemiajàcymi (oznaczenie EU) Klasa betonu C40/50 Produkowane są zgodnie z normą PN - EN 12843:2008 Prefabrykaty z betonu. Maszty i słupy. Certyfikat Zakładowej Kontroli Produkcji 1487-CPD-111/ZKP/09 2. Zastosowanie: w budowie wiejskich i miejskich sieci elektroenergetycznych średniego i niskiego napięcia, słupowe stacje transformatorowe, różne konstrukcje wsporcze ogólnego przeznaczenia. nie wymagają konserwacji, pozwalają na łatwą lokalizację linii i słupowych stacji transformatorowych na terenach wiejskich i miejskich, wysoka mrozoodporność, nasiąkliwość 4%, estetyczny wygląd, mogą służyć jako konstrukcje wsporcze, pozwalają na zastąpienie przestrzennych konstrukcji jedną żerdzią, ograniczają wielkość terenów wyłączonych z użytkowania rolnego, polska produkcja, umożliwiają zwiększenie długości przęsła, mogą posiadać zabezpieczenie antykorozyjne przed agresywnym środowiskiem gruntowym, alternatywa dla stosowanych do tej pory metod uziemiania, rozwiązanie zacisku pozwala na proste połączenie zbrojenia (np. poprzecznika z materiału przewodzącego) z wewnętrznym uziomem, nie będącym elementem przenoszenia obciążenia, eliminacja konieczności prowadzenia po powierzchni słupa stalowej taśmy uziemiającej, rozwiązanie jest estetyczne oraz łatwe i proste w montażu. Energetyczne strunobetonowe ʺerdzie wirowane typu E z zaciskami uziemiajàcymi O długościach od 6,7 m do 18 m, gwarantują przenoszenie siły wierzchołkowej od 2,5 do 13,5 przy maksymalnym ugięciu <L/33 4 L.p. Typ erdzi m mm L D d 1 EU 6,7/12 12, , EU 7,5/12 12, , EU 8,2/4,3 4, , EU 8,2/6 6, , EU 8,2/10 10, , EU 8,2/12 12, , EU 9/2,5 2, , EU 9/4,3c 4, , EU 9/4,3 4, , EU 9/6c 6, , EU 9/6 6, , EU 9/10 10, , EU 9/12 12, , EU 10,5/2,5 2, , EU 10,5/4,3c 4, , EU 10,5/4,3 4,3 1 10, EU 10,5/6c 6, , EU 10,5/6 6,0 1 10, EU 10,5/10 10, , EU 10,5/12 12, , EU 10,5/13,5 13, , EU 12/2,5 2, , EU 12/4,3c 4, , EU 12/4,3 4, , EU 12/6c 6, , EU 12/6 6, , EU 12/10 10, , EU 12/12 12, , EU 12/13,5 13, , EU 13,5/2,5 2, , EU 13,5/4,3c 4, , EU 13,5/4,3 4, , EU 13,5/6 6, , EU 13,5/10 10,0 2 13, EU 13,5/12 12,0 2 13, EU 13,5/13,5 13, , EU 15/2,5 2, , EU 15/4,3c 4, , EU 15/4,3 4, , EU 15/6 6, , EU 15/10 10, , EU 15/12 12, , EU 16,5/6 6, , EU 16,5/10 10, , EU 16,5/12 12, , EU 18/6 6, , EU 18/10 10, , EU 18/12 12, , Warunki techniczne w zakresie składowanie i transportu powinny być zgodne z zaleceniami producenta żerdzi.

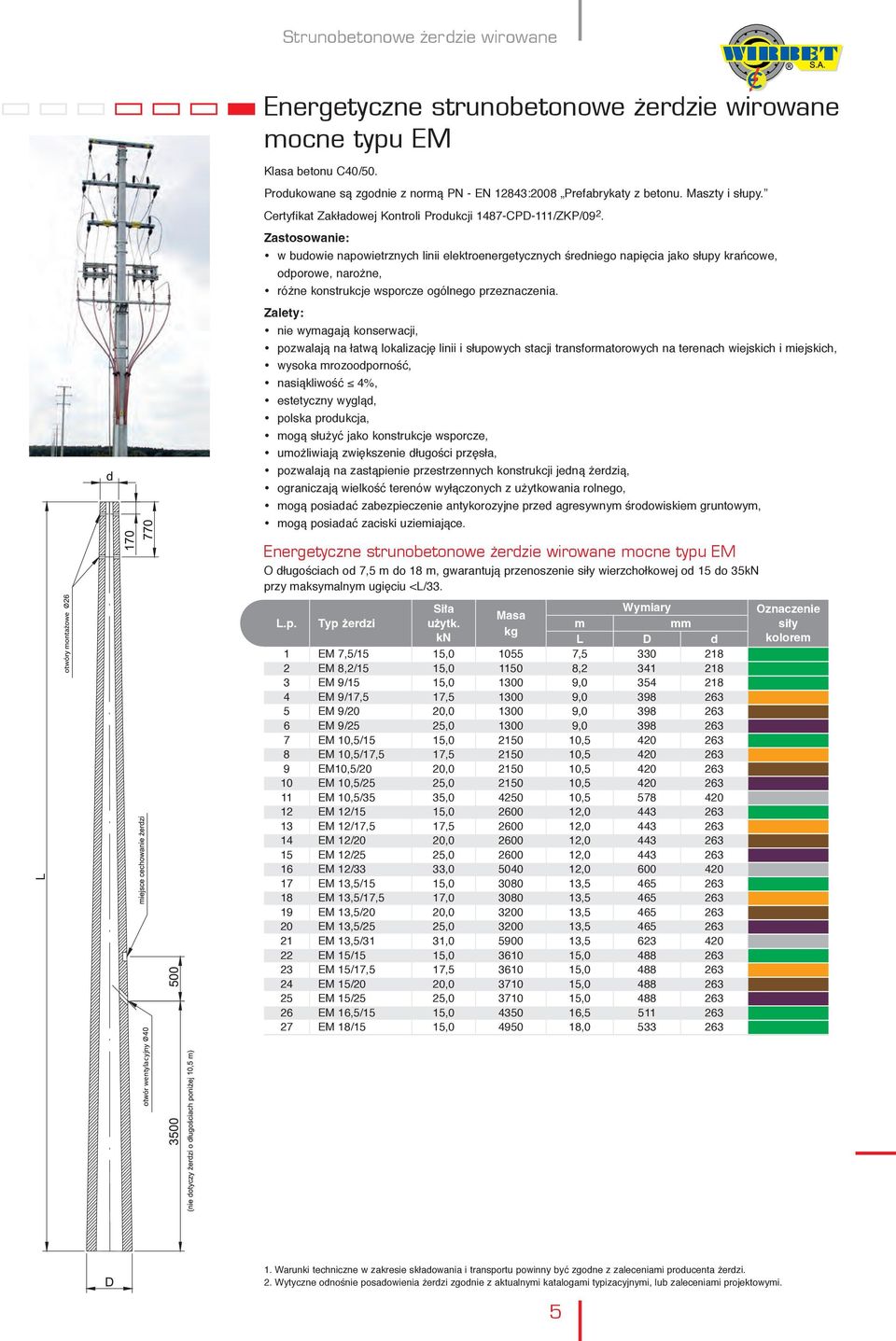

6 Energetyczne strunobetonowe ʺerdzie wirowane mocne typu EM Klasa betonu C40/50. Produkowane są zgodnie z normą PN - EN 12843:2008 Prefabrykaty z betonu. Maszty i słupy. Certyfikat Zakładowej Kontroli Produkcji 1487-CPD-111/ZKP/09 2. Zastosowanie: w budowie napowietrznych linii elektroenergetycznych średniego napięcia jako słupy krańcowe, odporowe, narożne, różne konstrukcje wsporcze ogólnego przeznaczenia. nie wymagają konserwacji, pozwalają na łatwą lokalizację linii i słupowych stacji transformatorowych na terenach wiejskich i miejskich, wysoka mrozoodporność, nasiąkliwość 4%, estetyczny wygląd, polska produkcja, mogą służyć jako konstrukcje wsporcze, umożliwiają zwiększenie długości przęsła, pozwalają na zastąpienie przestrzennych konstrukcji jedną żerdzią, ograniczają wielkość terenów wyłączonych z użytkowania rolnego, mogą posiadać zabezpieczenie antykorozyjne przed agresywnym środowiskiem gruntowym, mogą posiadać zaciski uziemiające. Energetyczne strunobetonowe ʺerdzie wirowane mocne typu EM O długościach od 7,5 m do 18 m, gwarantują przenoszenie siły wierzchołkowej od 15 do 35 przy maksymalnym ugięciu <L/33. L.p. Typ erdzi mm L D d 1 EM 7,5/15 15, , EM 8,2/15 15, , EM 9/15 15, , EM 9/17,5 17, , EM 9/20 20, , EM 9/25 25, , EM 10,5/15 15, , EM 10,5/17,5 17, , EM10,5/20 20, , EM 10,5/25 25, , EM 10,5/35 35, , EM 12/15 15, , EM 12/17,5 17, , EM 12/20 20, , EM 12/25 25, , EM 12/33 33, , EM 13,5/15 15, , EM 13,5/17,5 17, , EM 13,5/20 20, , EM 13,5/25 25, , EM 13,5/31 31, , EM 15/15 15, , EM 15/17,5 17, , EM 15/20 20, , EM 15/25 25, , EM 16,5/15 15, , EM 18/15 15, , m 5

7 Energetyczne strunobetonowe ʺerdzie wirowane typu EM z zaciskami uziemiajàcymi (oznaczenie EMU) Klasa betonu C40/50. Produkowane są zgodnie z normą PN - EN 12843:2008 Prefabrykaty z betonu. Maszty i słupy. Certyfikat Zakładowej Kontroli Produkcji 1487-CPD-111/ZKP/09 2. Zastosowanie: w budowie napowietrznych linii elektroenergetycznych średniego napięcia jako słupy krańcowe, odporowe, narożne, różne konstrukcje wsporcze ogólnego przeznaczenia. nie wymagają konserwacji, pozwalają na łatwą lokalizację linii i słupowych stacji transformatorowych na terenach wiejskich i miejskich, wysoka mrozoodporność, nasiąkliwość 4%, umożliwiają zwiększenie długości przęsła, estetyczny wygląd, polska produkcja, pozwalają na zastąpienie przestrzennych konstrukcji jedną żerdzią, ograniczają wielkość terenów wyłączonych z użytkowania rolnego, mogą służyć jako konstrukcje wsporcze, mogą posiadać zabezpieczenie antykorozyjne przed agresywnym środowiskiem gruntowym, alternatywa dla stosowanych do tej pory metod uziemiania, rozwiązanie zacisku pozwala na proste połączenie zbrojenia (np. poprzecznika z materiału przewodzącego) z wewnętrznym uziomem, nie będącym elementem przenoszenia obciążenia, eliminacja konieczności prowadzenia po powierzchni słupa stalowej taśmy uziemiającej, rozwiązanie jest estetyczne oraz łatwe i proste w montażu, posiadają osłonę z tworzywa zabezpieczającą dodatkowo głowicę do mocowania wysięgnika przed korozją. Energetyczne strunobetonowe ʺerdzie wirowane typu EM z zaciskami uziemiajàcymi O długościach od 7,5 m do 18 m, gwarantują przenoszenie siły wierzchołkowej od 15 do 35 przy maksymalnym ugięciu <L/33. L.p. Typ erdzi mm L D d 1 EMU 7,5/15 15, , EMU 8,2/15 15, , EMU 9/15 15, , EMU 9/17,5 17, , EMU 9/20 20, , EMU 9/25 25, , EMU 10,5/15 15, , EMU 10,5/17,5 17, , EMU 10,5/20 20, , EMU 10,5/25 25, , EMU 10,5/35 35, , EMU 12/15 15, , EMU 12/17,5 17, , EMU 12/20 20, , EMU 12/25 25, , EMU 12/33 33, , EMU 13,5/15 15, , EMU 13,5/17,5 17, , EMU 13,5/20 20, , EMU 13,5/25 25, , EMU 13,5/31 31, , EMU 15/15 15, , EMU 15/17,5 17, , EMU 15/20 20, , EMU 15/25 25, , EMU 16,5/15 15, , EMU 18/15 15, , m 6

8 Energetyczne strunobetonowe ʺerdzie wirowane napowietrzno-kablowe typu Ek Klasa betonu C40/50. Produkowane są zgodnie z normą PN - EN 12843:2008 Prefabrykaty z betonu. Maszty i słupy. Certyfikat Zakładowej Kontroli Produkcji 1487-CPD-111/ZKP/09. Zastosowanie: umożliwiają przejście z linii napowietrznych na kablowe. pozwalają na prowadzenie kabla przez otwór słupa, co eliminuje dodatkowe opaski i ochronę kabla, poprawiają estetykę wykonawstwa, nie wymagają konserwacji, wyroby polskiej produkcji, wysoka estetyka, wysoka mrozoodporność, nasiąkliwość 4%, mogą posiadać zabezpieczenie antykorozyjne przed agresywnym środowiskiem gruntowym. Energetyczne strunobetonowe ʺerdzie wirowane napowietrzno-kablowe typu Ek O długościach 10,5 i 12 m, gwarantują przenoszenie siły wierzchołkowej do 12 przy maksymalnym ugięciu <L/33. L.p. Typ erdzi m Maks. przekrój i Êrednica kabla prowadzonego przez otwór w słupie L L1 D d mm 2 mm 1 Ek 10,5/2,5 2, ,5 1, Ek 10,5/4,3c 4, ,5 1, Ek 10,5/4,3 4,3 1 10,5 1, i Ek 10,5/6c 6, ,5 1, Ek 10,5/6 6,0 1 10,5 1, i Ek 10,5/10 10, ,5 1, i Ek 10,5/12 12, ,5 1, i Ek 12/2,5 2, ,0 1, Ek 12/4,3c 4, ,0 1, Ek 12/4,3 4, ,0 1, i Ek 12/6c 6, ,0 1, Ek 12/6 6, ,0 1, i Ek 12/10 10, ,0 1, i Ek 12/12 12, ,0 1, i mm 7

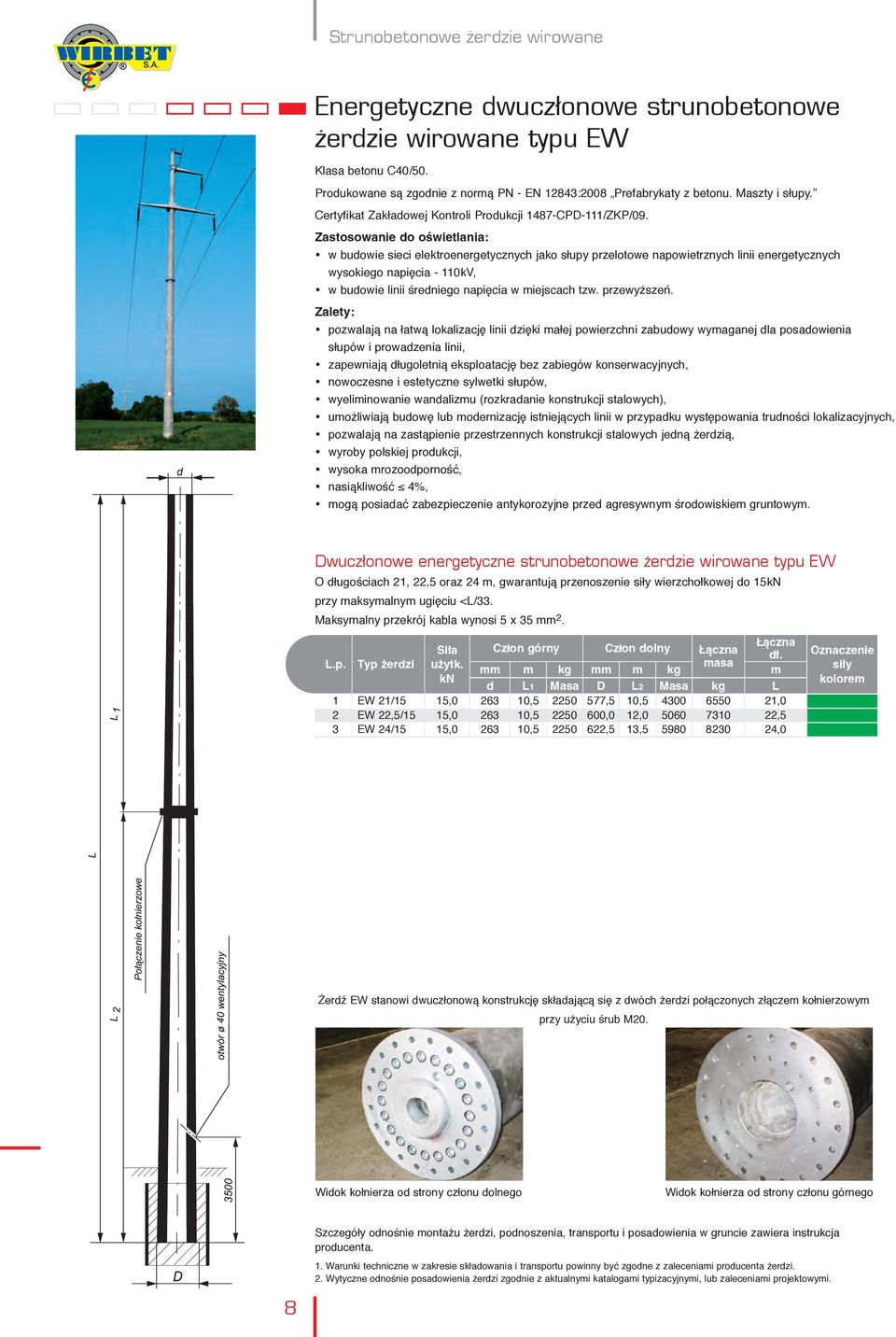

9 Energetyczne dwucz onowe strunobetonowe ʺerdzie wirowane typu EW Klasa betonu C40/50. Produkowane są zgodnie z normą PN - EN 12843:2008 Prefabrykaty z betonu. Maszty i słupy. Certyfikat Zakładowej Kontroli Produkcji 1487-CPD-111/ZKP/09. Zastosowanie do oêwietlania: w budowie sieci elektroenergetycznych jako słupy przelotowe napowietrznych linii energetycznych wysokiego napięcia - 110kV, w budowie linii średniego napięcia w miejscach tzw. przewyższeń. pozwalają na łatwą lokalizację linii dzięki małej powierzchni zabudowy wymaganej dla posadowienia słupów i prowadzenia linii, zapewniają długoletnią eksploatację bez zabiegów konserwacyjnych, nowoczesne i estetyczne sylwetki słupów, wyeliminowanie wandalizmu (rozkradanie konstrukcji stalowych), umożliwiają budowę lub modernizację istniejących linii w przypadku występowania trudności lokalizacyjnych, pozwalają na zastąpienie przestrzennych konstrukcji stalowych jedną żerdzią, wyroby polskiej produkcji, wysoka mrozoodporność, nasiąkliwość 4%, mogą posiadać zabezpieczenie antykorozyjne przed agresywnym środowiskiem gruntowym. Dwucz onowe energetyczne strunobetonowe ʺerdzie wirowane typu EW O długościach 21, 22,5 oraz 24 m, gwarantują przenoszenie siły wierzchołkowej do 15 przy maksymalnym ugięciu <L/33. Maksymalny przekrój kabla wynosi 5 x 35 mm 2. L.p. Typ erdzi àczna Człon górny Człon dolny àczna d. masa mm m mm m m d L1 D L2 L 1 EW 21/15 15, , ,5 10, ,0 2 EW 22,5/15 15, , ,0 12, ,5 3 EW 24/15 15, , ,5 13, ,0 Żerdź EW stanowi dwuczłonową konstrukcję składającą się z dwóch żerdzi połączonych złączem kołnierzowym przy użyciu śrub M20. Widok kołnierza od strony członu dolnego Widok kołnierza od strony członu górnego 8 Szczegóły odnośnie montażu żerdzi, podnoszenia, transportu i posadowienia w gruncie zawiera instrukcja producenta.

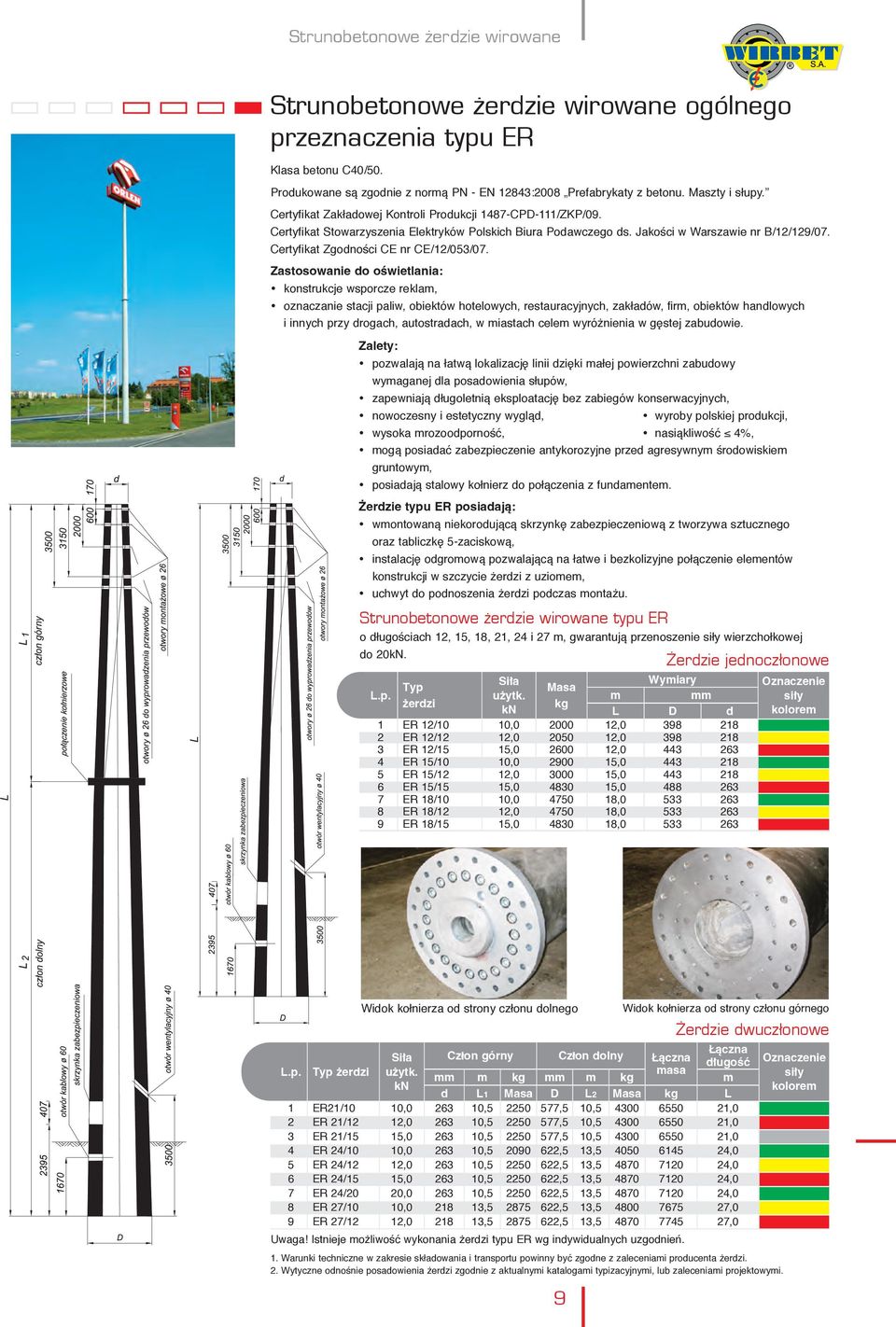

10 Strunobetonowe ʺerdzie wirowane ogólnego przeznaczenia typu ER Klasa betonu C40/50. Produkowane są zgodnie z normą PN - EN 12843:2008 Prefabrykaty z betonu. Maszty i słupy. Certyfikat Zakładowej Kontroli Produkcji 1487-CPD-111/ZKP/09. Certyfikat Stowarzyszenia Elektryków Polskich Biura Podawczego ds. Jakości w Warszawie nr B/12/129/07. Certyfikat Zgodności CE nr CE/12/053/07. Zastosowanie do oêwietlania: konstrukcje wsporcze reklam, oznaczanie stacji paliw, obiektów hotelowych, restauracyjnych, zakładów, firm, obiektów handlowych i innych przy drogach, autostradach, w miastach celem wyróżnienia w gęstej zabudowie. pozwalają na łatwą lokalizację linii dzięki małej powierzchni zabudowy wymaganej dla posadowienia słupów, zapewniają długoletnią eksploatację bez zabiegów konserwacyjnych, nowoczesny i estetyczny wygląd, wyroby polskiej produkcji, wysoka mrozoodporność, nasiąkliwość 4%, mogą posiadać zabezpieczenie antykorozyjne przed agresywnym środowiskiem gruntowym, posiadają stalowy kołnierz do połączenia z fundamentem. erdzie typu ER posiadajà: wmontowaną niekorodującą skrzynkę zabezpieczeniową z tworzywa sztucznego oraz tabliczkę 5-zaciskową, instalację odgromową pozwalającą na łatwe i bezkolizyjne połączenie elementów konstrukcji w szczycie żerdzi z uziomem, uchwyt do podnoszenia żerdzi podczas montażu. Strunobetonowe ʺerdzie wirowane typu ER o długościach 12, 15, 18, 21, 24 i 27 m, gwarantują przenoszenie siły wierzchołkowej do 20. erdzie jednocz onowe L.p. Typ m mm erdzi L D d 1 ER 12/10 10, , ER 12/12 12, , ER 12/15 15, , ER 15/10 10, , ER 15/12 12, , ER 15/15 15, , ER 18/10 10, , ER 18/12 12, , ER 18/15 15, , Widok kołnierza od strony członu dolnego L.p. Typ erdzi àczna Człon górny Człon dolny àczna d ugoêç masa mm m mm m m d L1 D L2 L 1 ER21/10 10, , ,5 10, ,0 2 ER 21/12 12, , ,5 10, ,0 3 ER 21/15 15, , ,5 10, ,0 4 ER 24/10 10, , ,5 13, ,0 5 ER 24/12 12, , ,5 13, ,0 6 ER 24/15 15, , ,5 13, ,0 7 ER 24/20 20, , ,5 13, ,0 8 ER 27/10 10, , ,5 13, ,0 9 ER 27/12 12, , ,5 13, ,0 Uwaga! Istnieje możliwość wykonania żerdzi typu ER wg indywidualnych uzgodnień. 9 Widok kołnierza od strony członu górnego erdzie dwucz onowe

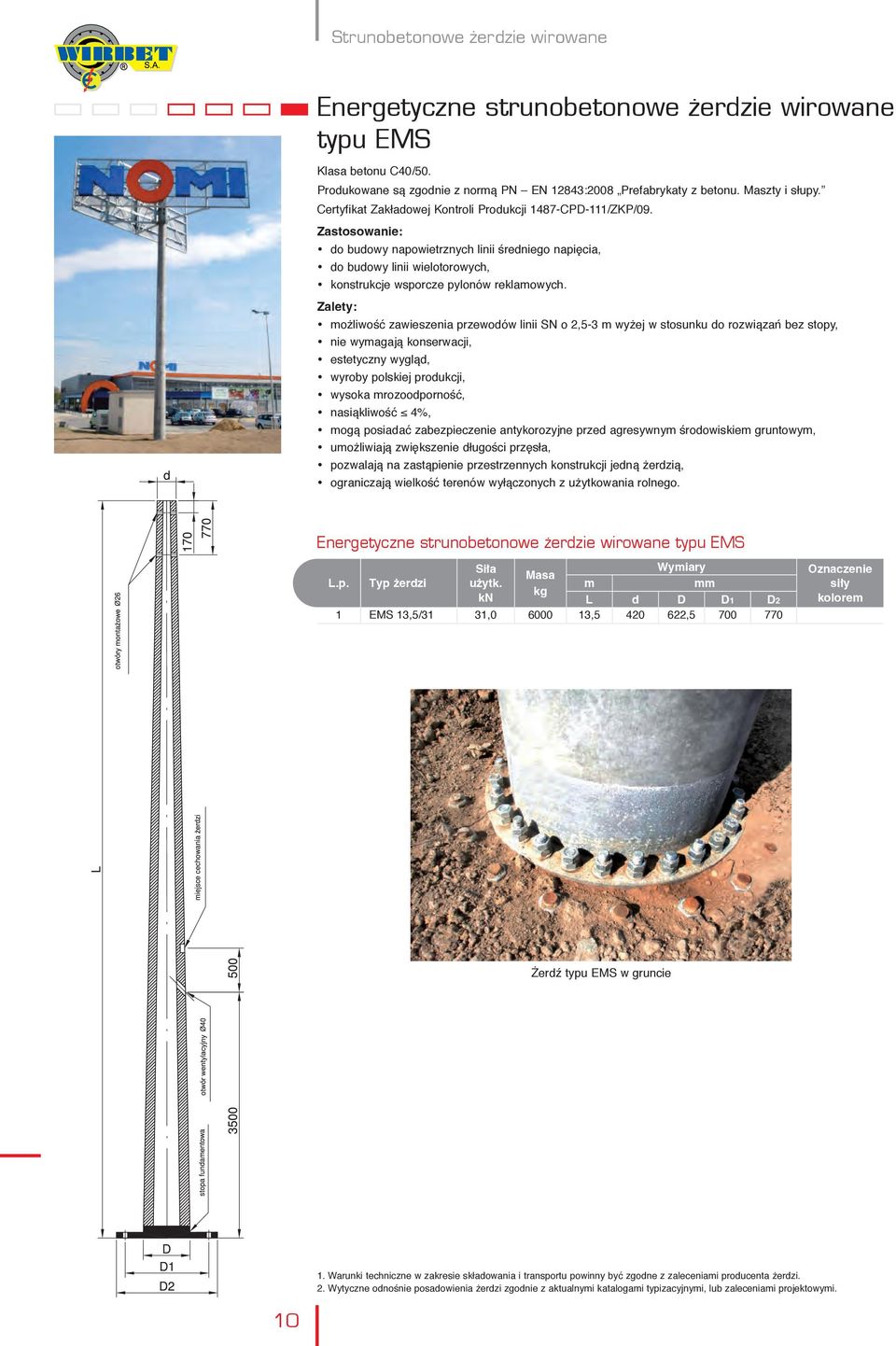

11 Energetyczne strunobetonowe ʺerdzie wirowane typu EMS Klasa betonu C40/50. Produkowane są zgodnie z normą PN EN 12843:2008 Prefabrykaty z betonu. Maszty i słupy. Certyfikat Zakładowej Kontroli Produkcji 1487-CPD-111/ZKP/09. Zastosowanie: do budowy napowietrznych linii średniego napięcia, do budowy linii wielotorowych, konstrukcje wsporcze pylonów reklamowych. możliwość zawieszenia przewodów linii SN o 2,5-3 m wyżej w stosunku do rozwiązań bez stopy, nie wymagają konserwacji, estetyczny wygląd, wyroby polskiej produkcji, wysoka mrozoodporność, nasiąkliwość 4%, mogą posiadać zabezpieczenie antykorozyjne przed agresywnym środowiskiem gruntowym, umożliwiają zwiększenie długości przęsła, pozwalają na zastąpienie przestrzennych konstrukcji jedną żerdzią, ograniczają wielkość terenów wyłączonych z użytkowania rolnego. Energetyczne strunobetonowe ʺerdzie wirowane typu EMS L.p. Typ erdzi mm L d D D1 D2 1 EMS 13,5/31 31, , , m Żerdź typu EMS w gruncie 10

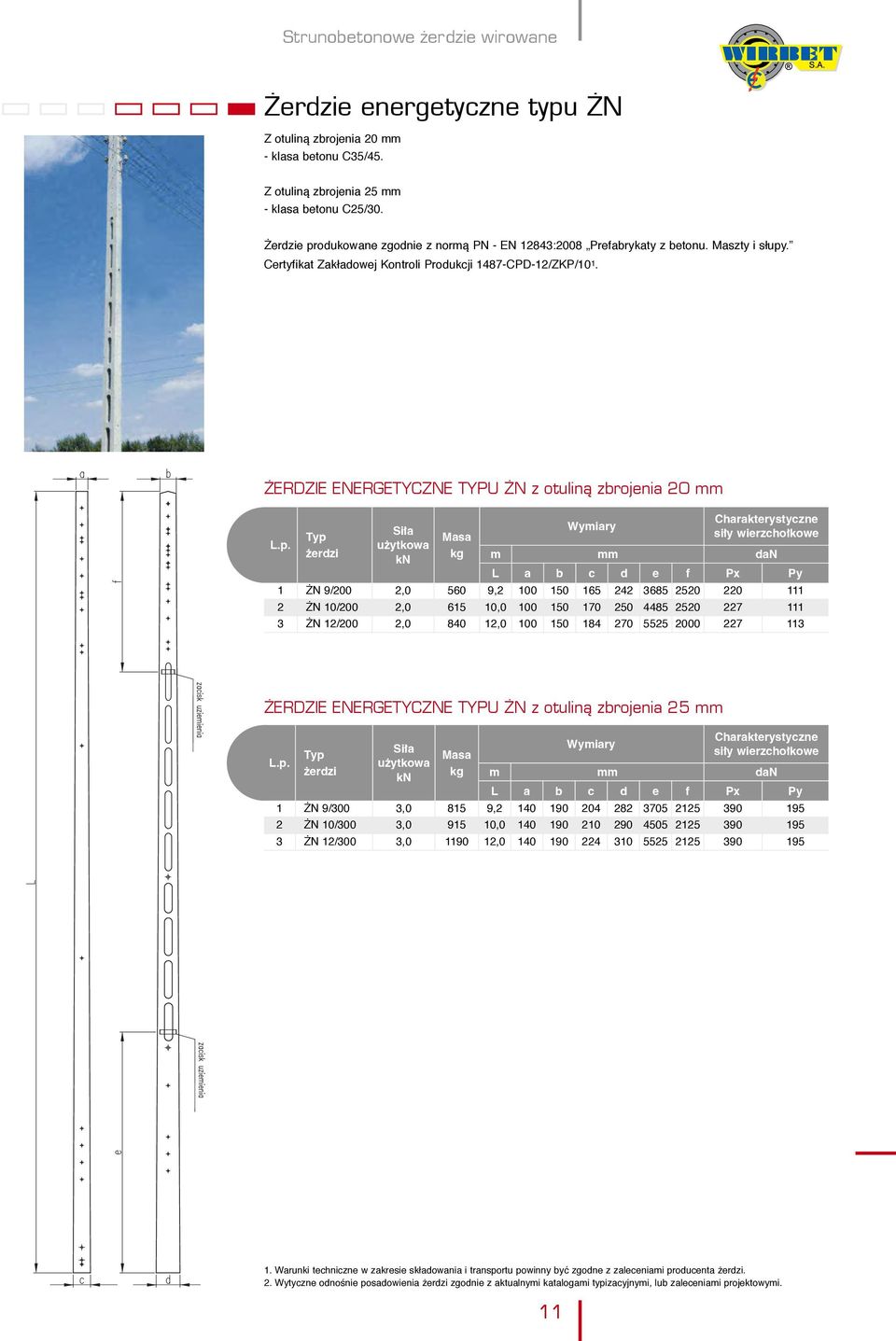

12 erdzie energetyczne typu N Z otuliną zbrojenia 20 mm - klasa betonu C35/45. Z otuliną zbrojenia 25 mm - klasa betonu C25/30. Żerdzie produkowane zgodnie z normą PN - EN 12843:2008 Prefabrykaty z betonu. Maszty i słupy. Certyfikat Zakładowej Kontroli Produkcji 1487-CPD-12/ZKP/10 1. ERDZIE ENERGETYCZNE TYPU N z otulinà zbrojenia 20 mm L.p. Typ erdzi u ytkowa Charakterystyczne wierzcho kowe m mm dan L a b c d e f Px Py 1 ŻN 9/200 2, , ŻN 10/200 2, , ŻN 12/200 2, , ERDZIE ENERGETYCZNE TYPU N z otulinà zbrojenia 25 mm L.p. Typ erdzi u ytkowa Charakterystyczne wierzcho kowe m mm dan L a b c d e f Px Py 1 ŻN 9/300 3, , ŻN 10/300 3, , ŻN 12/300 3, ,

13 OÊwietleniowe strunobetonowe ʺerdzie wirowane typu EOC Klasa betonu C40/50. Produkowane są zgodnie z normą PN EN 40-4:2008 Słupy oświetleniowe. Część 4. Wymagania dotyczące słupów oświetleniowych z betonu zbrojonego i sprężonego. Certyfikat Zakładowej Kontroli Produkcji 1487-CPD-2/ZV/10 2. Certyfikat Stowarzyszenia Elektryków Polskich Biura Podawczego ds. Jakości w Warszawie Nr CE/12/053/07. Zastosowanie do oêwietlania: ulic, placów, mostów, stacji benzynowych, autostrad i punktów obsługi podróżnych, obiektów kolejowych, trakcji kolejowych i tramwajowych. pozwalają na estetyczne i bezpieczne montowanie linii z oświetleniem, posiadają wmontowaną niekorodującą skrzynkę zabezpieczeniową z tworzywa sztucznego oraz pokrywę, nie wymagają konserwacji, wysoka mrozoodporność, nasiąkliwość 4%, umożliwiają zwiększenie długości przęsła, mogą posiadać zabezpieczenie antykorozyjne przed agresywnym środowiskiem gruntowym, posiadają osłonę z tworzywa zabezpieczającą głowicę do mocowania wysięgnika przed korozją. Wyposa enie dodatkowe: tabliczka 5-zaciskowa do nabycia u producenta. OÊwietleniowe strunobetonowe ʺerdzie wirowane typu EOC O długościach 9, 10,5 oraz 12 m, gwarantują przenoszenie siły wierzchołkowej 2,5 przy maksymalnym ugięciu <L/50. Maksymalny przekrój kabla wynosi 5 x 35 mm 2. L.p. Typ erdzi L D d 1 EOC 9/2,5 2, , EOC 10,5/2,5 2, , EOC 12/2,5 2, , m mm Składowanie żerdzi typu EOC 12

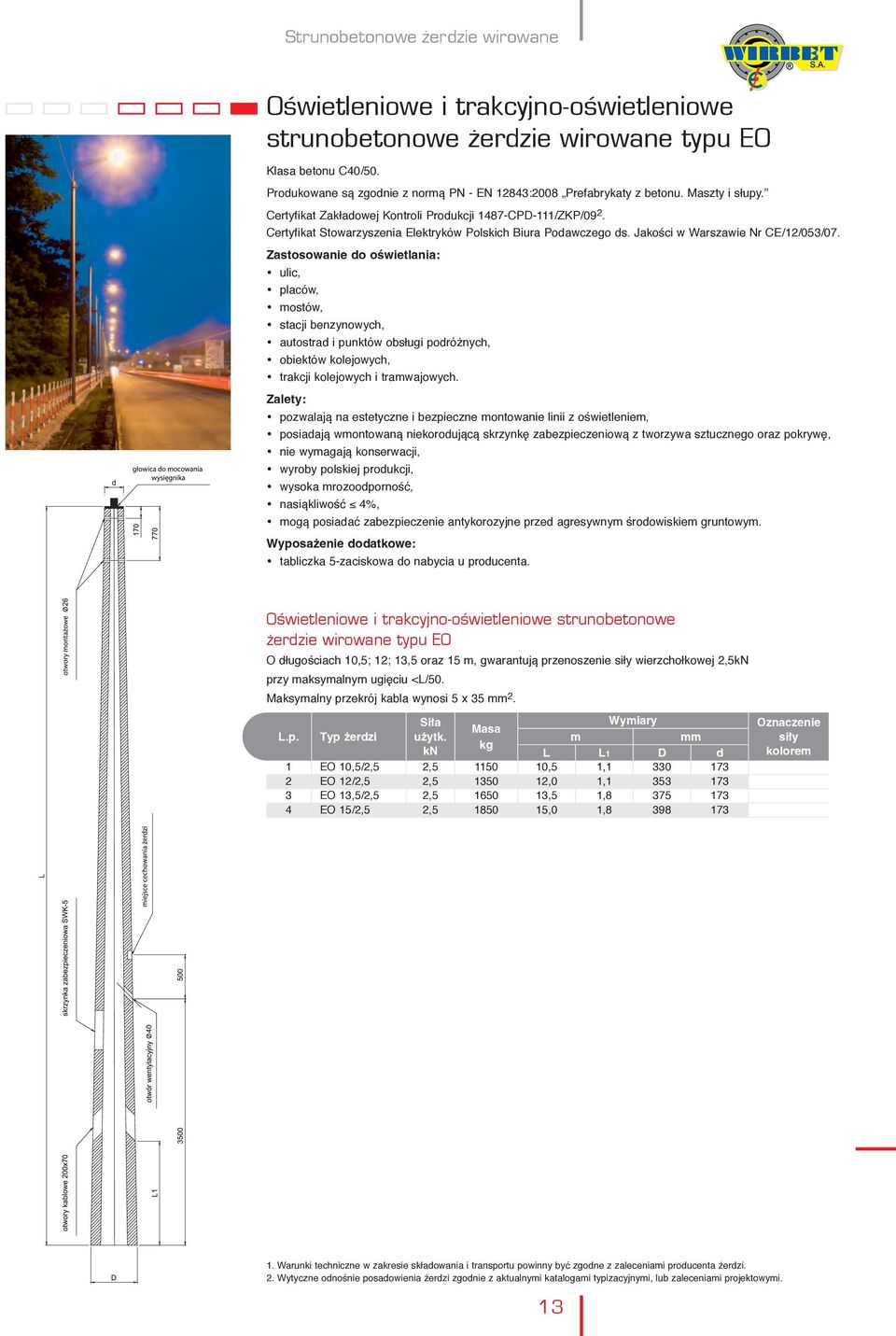

14 OÊwietleniowe i trakcyjno-oêwietleniowe strunobetonowe ʺerdzie wirowane typu EO Klasa betonu C40/50. Produkowane są zgodnie z normą PN - EN 12843:2008 Prefabrykaty z betonu. Maszty i słupy. Certyfikat Zakładowej Kontroli Produkcji 1487-CPD-111/ZKP/09 2. Certyfikat Stowarzyszenia Elektryków Polskich Biura Podawczego ds. Jakości w Warszawie Nr CE/12/053/07. Zastosowanie do oêwietlania: ulic, placów, mostów, stacji benzynowych, autostrad i punktów obsługi podróżnych, obiektów kolejowych, trakcji kolejowych i tramwajowych. pozwalają na estetyczne i bezpieczne montowanie linii z oświetleniem, posiadają wmontowaną niekorodującą skrzynkę zabezpieczeniową z tworzywa sztucznego oraz pokrywę, nie wymagają konserwacji, wyroby polskiej produkcji, wysoka mrozoodporność, nasiąkliwość 4%, mogą posiadać zabezpieczenie antykorozyjne przed agresywnym środowiskiem gruntowym. Wyposa enie dodatkowe: tabliczka 5-zaciskowa do nabycia u producenta. OÊwietleniowe i trakcyjno-oêwietleniowe strunobetonowe ʺerdzie wirowane typu EO O długościach 10,5; 12; 13,5 oraz 15 m, gwarantują przenoszenie siły wierzchołkowej 2,5 przy maksymalnym ugięciu <L/50. Maksymalny przekrój kabla wynosi 5 x 35 mm 2. L.p. Typ erdzi L L1 D d 1 EO 10,5/2,5 2, ,5 1, EO 12/2,5 2, ,0 1, EO 13,5/2,5 2, ,5 1, EO 15/2,5 2, ,0 1, m mm 13

15 Elementy fundamentowe Klasa betonu C30/37. Produkowane są zgodnie z normą PN - EN 14991:2010 Prefabrykaty z betonu. Elementy fundamentów. Certyfikat Zakładowej Kontroli Produkcji 1487-CPD-54/ZKP/11. Zastosowanie: jako fundamenty zgodnie z wytycznymi zawartymi w katalogach. łatwy montaż z żerdziami, wyrób prefabrykowany. Elementy fundamentowe L.p. Nazwa i typ elementu [] D ugoêç 1 Płyta ustojowa U 85 77, Płyta ustojowa U , Belka ustojowa B 60 23, Belka ustojowa B 80 40, Belka ustojowa B 90 70, Belka ustojowa B , Belka ustojowa B ,2 1 8 Płyta stopowa 30x30 13,5 300 PŁYTY USTOJOWE Płyta ustojowa U 85 BELKI USTOJOWE Belka ustojowa B 100 Belka ustojowa B 90 Płyta stopowa 30 x 30 14

16 Wysi gniki do mocowania opraw oêwietleniowych na ʺerdziach typu EOC i EO typ WR1 1. Wysięgniki przeznaczone są do współpracy z głowicą stalową słupa oświetleniowego typu EOC i EO i stanowią jego integralną część. WIRBET S.A. nie ponosi odpowiedzialności za konstrukcje nie objęte procedurą certyfikacji wyrobu. 2. Standardowo wysięgnik wykonany jest ze średnicą rury mocującej Ø48,3 (1½ ). 3. Na życzenia zamawiającego istnieje możliwość wykonania wysięgnika ze średnicą rury mocującej Ø60 (2 ). Dla wysięgników WR1 i WR2 wiąże się to jednak ze zmiana kształtu wysięgnika (konstrukcja spawana zamiast ugięcia po promieniu). Wysi gniki do mocowania opraw oêwietleniowych na ʺerdziach typu EOC i EO typ WR2 Długość ramienia L 250 Wysi gnik WR1 Kąt nachylenia α Wysokość H Ciężar całkowity [] 220 1, , , , , , , , , , , , , , , , , , , ,10 Długość ramienia L 250 Wysi gnik WR2 Kąt nachylenia α Wysokość H Ciężar całkowity [] 220 2, , , , , , , , , , , , , , , , , , , ,59 typ WR3 typ WR4 Długość ramienia L Wysi gnik WR3 Kąt nachylenia α Wysokość H Ciężar całkowity [] 95 8, , , , , , , , , , , , , , , ,71 Długość ramienia L Wysi gnik WR4 Kąt nachylenia α Wysokość H Ciężar całkowity [] 95 10, , , , , , , , , , , , , , , ,71 typ WL Wysokość H Wysi gnik WL Ciężar całkowity [] 204 1,30 Wartości w tabeli podane zostały dla wysięgników wykonanych ze średnicą rury mocującej Ø48,3 (1½ ). 15

17 Wysi gniki do mocowania opraw oêwietleniowych na ʺerdziach typu E, EM, N 1. Wysięgniki przeznaczone są do montażu opraw oświetleniowych na żerdziach typu E, EM (wysięgnik WE1 i WE2) oraz ŻN (wysięgnik WE3). WIRBET S.A. nie ponosi odpowiedzialności za konstrukcje nie objęte procedurą certyfikacji wyrobu. 2. Standardowo wysięgnik wykonany jest ze średnicą rury mocującej Ø48,3 (1½ ). 3. Na życzenia zamawiającego istnieje możliwość wykonania wysięgnika ze średnicą rury mocującej Ø60 (2 ). Wysi gnik typu WE1 Wysi gniki do mocowania opraw oêwietleniowych na ʺerdziach typu E, EM, N Wysi gnik WE1 Wysi gnik typu WE2 Wysi gnik typu WE3 16 Typ wysięgnika Średnica wierzchołka żerdzi WE1/1 173 WE1/2 218 WE1/3 263 Typ wysięgnika Średnica wierzchołka żerdzi WE2/1 173 WE2/2 218 WE2/3 263 WE3/1 montaż wysięgnika w płaszczyznie x WE3/2 montaż wysięgnika w płaszczyznie y WE3/3 montaż wysięgnika na słupie żelbetowym podwójnym Długość ramienia L Kąt nachylenia α Wysokość H Ciężar całkowity [] WE1/1 WE1/2 WE1/ ,96 6,88 7, ,21 7,12 7, ,47 7,38 8, ,74 7,66 8, ,04 7,95 8, ,36 8,28 8, ,69 8,61 9, ,06 8,97 9, ,44 9,36 9, ,85 9,77 10, ,21 10,21 10, ,76 10,68 11, ,26 11,18 11, ,80 11,71 12, ,37 12,29 12, ,98 12,90 13,52 Długość ramienia L Kąt nachylenia α Wysi gnik WE2 Wysokość H Ciężar całkowity [] WE2/1 WE2/2 WE2/3 5,10 5,41 5, ,86 7,17 7, ,61 8,92 9, ,37 10,68 11, ,11 5,42 5, ,87 7,18 7, ,63 8,94 9, ,40 10,71 11, ,12 5,43 5, ,91 7,22 7, ,69 9,00 9, ,48 10,79 11, ,15 5,46 5, ,97 7,28 7, ,79 9,10 9, ,61 10,92 11,28 Długość ramienia L Kąt nachylenia α Wysi gnik WE3 Wysokość H Ciężar całkowity [] WE3/1 WE3/2 WE3/3 5,10 5,41 5, ,86 7,17 7, ,61 8,92 9, ,37 10,68 11, ,11 5,42 5, ,87 7,18 7, ,63 8,94 9, ,40 10,71 11, ,12 5,43 5, ,91 7,22 7, ,69 9,00 9, ,48 10,79 11, ,15 5,46 5, ,97 7,28 7, ,79 9,10 9, ,61 10,92 11,28 Wartości w tabeli podane zostały dla wysięgników wykonanych ze średnicą rury mocującej Ø48,3 (1½ ).

18 GRUPA KAPITAŁOWA RADPOL S.A. Firma RADPOL SA w Człuchowie, której sukcesy zapoczątkowały utworzenie Grupy Kapitałowej, słynie z produkcji wyrobów termokurczliwych. Była pierwszym zakładem w Polsce wykorzystującym akcelerator elektronowy do sieciowania radiacyjnego polietylenów, dzięki któremu uzyskiwały one pamięć kształtu, stanowiącą jedną z najbardziej innowacyjnych właściwości wykorzystywanych w przemyśle. W chwili obecnej RADPOL posiada dwa akceleratory, za pomocą których wytwarza produkty termokurczliwe na bazie własnych specjalnych mieszanek materiałowych. Oprócz tego z tworzyw sztucznych, miedzi i aluminium wytwarzany jest asortyment mający zastosowanie do montażu oraz napraw przewodów i linii elektroenergetycznych. Filia RADPOL w Ciechowie, od wielu lat znana pod nazwą ELEKTROPORCELANA Ciechów, zajmuje się wytwarzaniem wyrobów z porcelany technicznej, która po utrwaleniu w wysokiej temperaturze pieców gazowych uzyskuje właściwości przewyższające wiele innych nowoczesnych materiałów. Uzyskiwany tu asortyment charakteryzuje się wyjątkową odpornością na wysokie temperatury, na zmienne warunki atmosferyczne i trwałością liczoną w dziesiątkach lat. Wymienione walory zapewniają wyrobom porcelanowym priorytetowe zastosowanie przy budowie energetycznych linii i trakcji napowietrznych, wnętrzowych oraz w budowie i montażu stacji transformatorowych. Fabryka RURGAZ w Kolonii Prawiedniki jest jednym z największych producentów rur z polietylenu i polipropylenu w Polsce. W jednej z najnowocześniejszych fabryk zlokalizowanej koło Lublina produkowane są wysokiej jakości wyroby przeznaczone do transportu paliw gazowych od pierwszej do czwartej grupy, do transportu wody pitnej uzdatnionej i nieuzdatnionej, wody do nawadniania i celów przemysłowych. Produkowane są wyroby do transportu ścieków oczyszczonych i nieoczyszczonych, do transportu wody deszczowej i innych mediów. W fabryce RURGAZ produkuje się także rury osłonowe do kabli i rury płaszczowe do preizolacji. Przedsiębiorstwo Produkcji Strunobetonowych Żerdzi Wirowanych WIRBET S.A. w Ostrowie Wielkopolskim to pierwszy krajowy producent strunobetonowych żerdzi wirowanych. Spółka istnieje na rynku od 20 lat i do tej pory dostarczyła na potrzeby energetyki kilkaset tysięcy żerdzi wirowanych. Mają one zastosowanie w budowie miejskich i wiejskich sieci elektroenergetycznych średniego i niskiego napięcia, słupowych linii wysokiego napięcia, słupowych stacji transformatorowych i różnego rodzaju konstrukcji wsporczych ogólnego przeznaczenia. Nie wymagają konserwacji, mają estetyczny wygląd i pozwalają na zastąpienie przestrzennych konstrukcji jedną żerdzią, co przyczynia się między innymi do zwiększenia wielkości terenów, które wcześniej były wyłączone z użytkowania rolnego. Służą jako maszty telekomunikacyjne w telefonii radiowej, jako konstrukcje wsporcze pylonów reklamowych, a także jako oświetlenie obiektów kolejowych, stacji benzynowych, ulic, placów i mostów. Żerdzie produkcji WIRBET S.A. pozwalają obniżyć koszty budowy linii energetycznych, podnieść ich jakość oraz przedłużyć okres eksploatacji dzięki szerokiej gamie asortymentu i dużej trwałości. Przedsi biorstwo Produkcji Strunobetonowych erdzi Wirowanych "WIRBET S.A." ul. Ch apowskiego Ostrów Wielkopolski tel fax wirbet@wirbet.com.pl Biuro Marketingu i Sprzedaʺy tel tel fax sprzedaz@wirbet.com.pl Wydzia Produkcji Wyrobów tel tel. kom Wydzia Produkcji Betonu tel tel. kom

SPIS TREŚCI STRUNOBETONOWE ŻERDZIE WIROWANE

SPIS TREŚCI STRUNOBETONOWE ŻERDZIE WIROWANE STRUNOBETONOWE ŻERDZIE WIROWANE SPIS TREŚCI STRUNOBETONOWE ŻERDZIE WIROWANE - ENERGETYCZNE Energetyczne strunobetonowe żerdzie wirowane typu E 2 Energetyczne strunobetonowe żerdzie wirowane z zaciskami
