Instrukcja obsługi Osuszacz kondensacyjny AD 430

Transkrypt

1 Instrukcja obsługi Osuszacz kondensacyjny AD Oststraße Norderstedt - Germany Tel.: / Fax / info@aerial.de

2 SPIS TREŚCI 1 UWAGI OGÓLNE KONSTRUKCJA I ZASADA DZIAŁANIA BEZPIECZEŃSTWO INSTALACJA I TRANSPORT PODŁĄCZENIE ZASILANIA DZIAŁANIE URUCHOMIENIE STEROWANIE HIGROSTAT USUWANIE SKROPLIN AUTOMATYCZNE ODSZRANIANIE ZAKRES PRACY DANE TECHNICZNE ROZWIĄZYWANIE PROBLEMÓW EKSPLOATACJA I NAPRAWA UKŁAD ELETRYCZNY DEKLARACJA ZGODNOŚCI Lipiec

3 1 UWAGI OGÓLNE Kupując osuszacz firmy AERIAL zdecydowali się państwo na wysoką jakość niemieckiego produktu. Jeśli mimo to wystąpią jakieś problemy, w instrukcji tej znajdą państwo wskazówki pozwalające szybko je rozwiązać. Natychmiast po otrzymaniu osuszacza należy sprawdzić, czy nie został uszkodzony podczas transportu! W przypadku stwierdzenia uszkodzeń urządzenia należy je natychmiast zgłosić firmie przewozowej, doręczycielowi paczek, poczcie itd. oraz zarejestrować na dokumencie wysyłkowym lub liście przewozowym. Jeśli stwierdzono uszkodzenia transportowe sprzętu po jego rozpakowaniu należy natychmiast skontaktować się ze sprzedawcą. Przed pierwszym uruchomieniem osuszacza należy dokładnie przeczytać niniejszą instrukcję. Pozwoli to zapewnić prawidłową, długotrwałą pracę urządzenia i uchroni użytkownika przed niepotrzebnymi naprawami i wydatkami. W przypadku nieprawidłowej pracy wyłączyć urządzenie z sieci elektrycznej. Przechowaj opakowanie na wypadek konieczności wysyłki urządzenia. 2 KONSTRUKCJA I ZASADA DZIAŁANIA Osuszacz typu AD przeznaczony jest do pracy w zamkniętych pomieszczeniach. Osuszacz zapobiega kondensowaniu się pary wodnej, eliminuje wysoką wilgotność powietrza i utrzymuje stały poziom wilgoci. Czas potrzebny do osiągnięcia w pomieszczeniu wymaganej wilgotności jest silnie uzależniony od warunków otoczenia panujących w miejscu instalacji osuszacza. Osuszacz AD działa na zasadzie skraplania pary wodnej z odzyskiem ciepła. Wentylator (rys. poniżej) zasysa wilgotne powietrze przez parownik. Na parowniku powietrze jest schładzane poniżej punktu rosy, para wodna skrapla się i spływa do zbiornika. Schłodzone i osuszone powietrze jest ponownie podgrzewane przez skraplacz. Dzięki efektowi pompy ciepła powietrze wylotowe jest o kilka stopni cieplejsze od powietrza wlotowego. Odzysk energii elektrycznej doprowadzanej do urządzenia wynosić do 3-krotności. Ciągła cyrkulacja przez osuszacz powietrza z pomieszczenia powoduje stałe obniżanie wilgotności. Nadmiar wilgoci jest usuwany w sposób dokładny i sprawny. 1 - wilgotne powietrze z pomieszczenia 2 - suche powietrze 3 - parownik (chłodnica) 4 - skraplacz (nagrzewnica) 5 - skropliny (zebrane w zbiorniku) 6 - sprężarka 7 - wentylator Lipiec

4 3 BEZPIECZEŃSTWO Osuszacze kondensacyjne AD 430 są wyposażone w urządzenia zabezpieczające. Urządzenia poddawane są testom bezpieczeństwa. Użycie urządzenia niezgodnie z instrukcją lub przeznaczeniem może spowodować zagrożenia dla: - bezpieczeństwa użytkownika. - bezpieczeństwa urządzenia i innych przedmiotów. - efektywnej pracy urządzenia. Wszystkie osoby, które montują, uruchamiają, serwisują urządzenia muszą posiadać odpowiednie kwalifikacje i przestrzegać dokładnie instrukcję obsługi. Zastosowanie Osuszacze kondensacyjne są przeznaczone do osuszania powietrza o ciśnieniu atmosferycznym. Akcesoria Przewód odprowadzający wodę i filtry muszą być zamontowane prawidłowo i nie mogą utrudniać pracy elementom zabezpieczającym osuszacz. Autoryzowany serwis Serwis osuszaczy kondensacyjnych AD 430 może być wykonywany tylko przez osoby do tego przeszkolone. Użytkownik ponosi odpowiedzialność za działania osób trzecich. Odpowiedzialność za wszelkie działania na urządzeniu musi być określona i zachowana. Niejasne kompetencje zagrażają bezpieczeństwu. Właściciel osuszacza musi upewnić się, że użytkownik zrozumiał instrukcję obsługi urządzenia. 4 INSTALACJA I TRANSPORT Osuszacze AD są urządzeniami przenośnymi, przystosowane do transportu. Podczas transportu i instalacji muszą być przestrzegane następujące wskazówki: Osuszacz musi być zainstalowany tak, by powietrza mogło przez niego przepływać bez przeszkód. Filtr i przednia kratka nie mogą być zasłonięte. Wolna przestrzeń z tyłu i z przodu urządzenia nie może być mniejsza niż 1 m. Przed zmianą miejsca pracy urządzenia należy je wyłączyć (pozycja OFF wyłącznika), odłączyć przewód zasilający i opróżnić zbiornik wody! Do przemieszczanie osuszacza wykorzystywać rolki i uchwyt urządzenia! Osuszacz stawiać na podłożu poziomym, w innym razie zabezpieczyć go przed staczaniem! Osuszacz może być transportowany w pozycji pionowej lub poziomej! Jeśli to możliwe zalecana jest pozycja pionowa. Urządzenie wykorzystywać wyłącznie do osuszania powietrza. Nigdy nie ciągnij za przewód zasilający! Lipiec

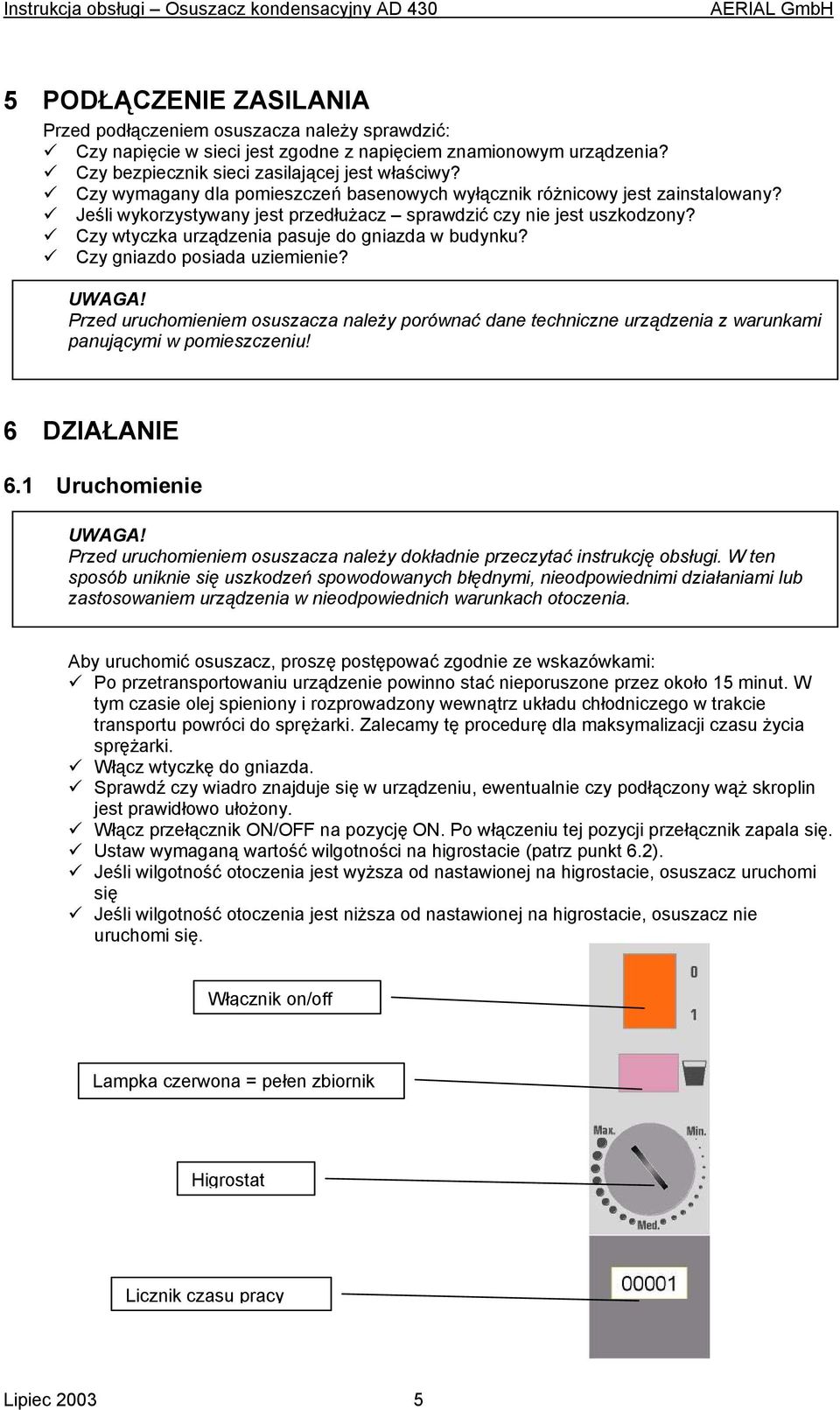

5 5 PODŁĄCZENIE ZASILANIA Przed podłączeniem osuszacza należy sprawdzić: Czy napięcie w sieci jest zgodne z napięciem znamionowym urządzenia? Czy bezpiecznik sieci zasilającej jest właściwy? Czy wymagany dla pomieszczeń basenowych wyłącznik różnicowy jest zainstalowany? Jeśli wykorzystywany jest przedłużacz sprawdzić czy nie jest uszkodzony? Czy wtyczka urządzenia pasuje do gniazda w budynku? Czy gniazdo posiada uziemienie? Przed uruchomieniem osuszacza należy porównać dane techniczne urządzenia z warunkami panującymi w pomieszczeniu! 6 DZIAŁANIE 6.1 Uruchomienie Przed uruchomieniem osuszacza należy dokładnie przeczytać instrukcję obsługi. W ten sposób uniknie się uszkodzeń spowodowanych błędnymi, nieodpowiednimi działaniami lub zastosowaniem urządzenia w nieodpowiednich warunkach otoczenia. Aby uruchomić osuszacz, proszę postępować zgodnie ze wskazówkami: Po przetransportowaniu urządzenie powinno stać nieporuszone przez około 15 minut. W tym czasie olej spieniony i rozprowadzony wewnątrz układu chłodniczego w trakcie transportu powróci do sprężarki. Zalecamy tę procedurę dla maksymalizacji czasu życia sprężarki. Włącz wtyczkę do gniazda. Sprawdź czy wiadro znajduje się w urządzeniu, ewentualnie czy podłączony wąż skroplin jest prawidłowo ułożony. Włącz przełącznik ON/OFF na pozycję ON. Po włączeniu tej pozycji przełącznik zapala się. Ustaw wymaganą wartość wilgotności na higrostacie (patrz punkt 6.2). Jeśli wilgotność otoczenia jest wyższa od nastawionej na higrostacie, osuszacz uruchomi się Jeśli wilgotność otoczenia jest niższa od nastawionej na higrostacie, osuszacz nie uruchomi się. Włącznik on/off Lampka czerwona = pełen zbiornik Higrostat Licznik czasu pracy Lipiec

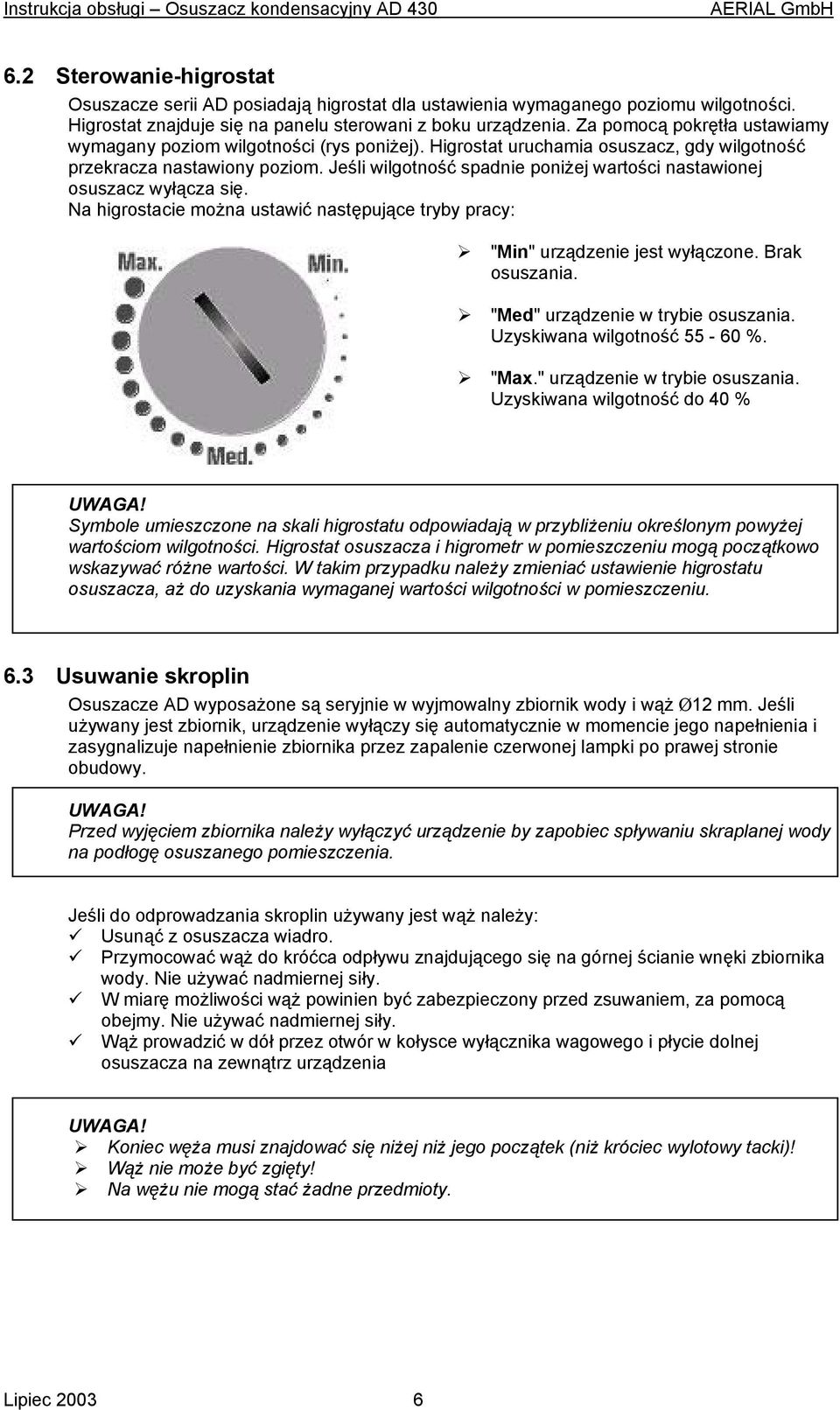

6 6.2 Sterowanie-higrostat Osuszacze serii AD posiadają higrostat dla ustawienia wymaganego poziomu wilgotności. Higrostat znajduje się na panelu sterowani z boku urządzenia. Za pomocą pokrętła ustawiamy wymagany poziom wilgotności (rys poniżej). Higrostat uruchamia osuszacz, gdy wilgotność przekracza nastawiony poziom. Jeśli wilgotność spadnie poniżej wartości nastawionej osuszacz wyłącza się. Na higrostacie można ustawić następujące tryby pracy: "Min" urządzenie jest wyłączone. Brak osuszania. "Med" urządzenie w trybie osuszania. Uzyskiwana wilgotność %. "Max." urządzenie w trybie osuszania. Uzyskiwana wilgotność do 40 % Symbole umieszczone na skali higrostatu odpowiadają w przybliżeniu określonym powyżej wartościom wilgotności. Higrostat osuszacza i higrometr w pomieszczeniu mogą początkowo wskazywać różne wartości. W takim przypadku należy zmieniać ustawienie higrostatu osuszacza, aż do uzyskania wymaganej wartości wilgotności w pomieszczeniu. 6.3 Usuwanie skroplin Osuszacze AD wyposażone są seryjnie w wyjmowalny zbiornik wody i wąż Ø12 mm. Jeśli używany jest zbiornik, urządzenie wyłączy się automatycznie w momencie jego napełnienia i zasygnalizuje napełnienie zbiornika przez zapalenie czerwonej lampki po prawej stronie obudowy. Przed wyjęciem zbiornika należy wyłączyć urządzenie by zapobiec spływaniu skraplanej wody na podłogę osuszanego pomieszczenia. Jeśli do odprowadzania skroplin używany jest wąż należy: Usunąć z osuszacza wiadro. Przymocować wąż do króćca odpływu znajdującego się na górnej ścianie wnęki zbiornika wody. Nie używać nadmiernej siły. W miarę możliwości wąż powinien być zabezpieczony przed zsuwaniem, za pomocą obejmy. Nie używać nadmiernej siły. Wąż prowadzić w dół przez otwór w kołysce wyłącznika wagowego i płycie dolnej osuszacza na zewnątrz urządzenia Koniec węża musi znajdować się niżej niż jego początek (niż króciec wylotowy tacki)! Wąż nie może być zgięty! Na wężu nie mogą stać żadne przedmioty. Lipiec

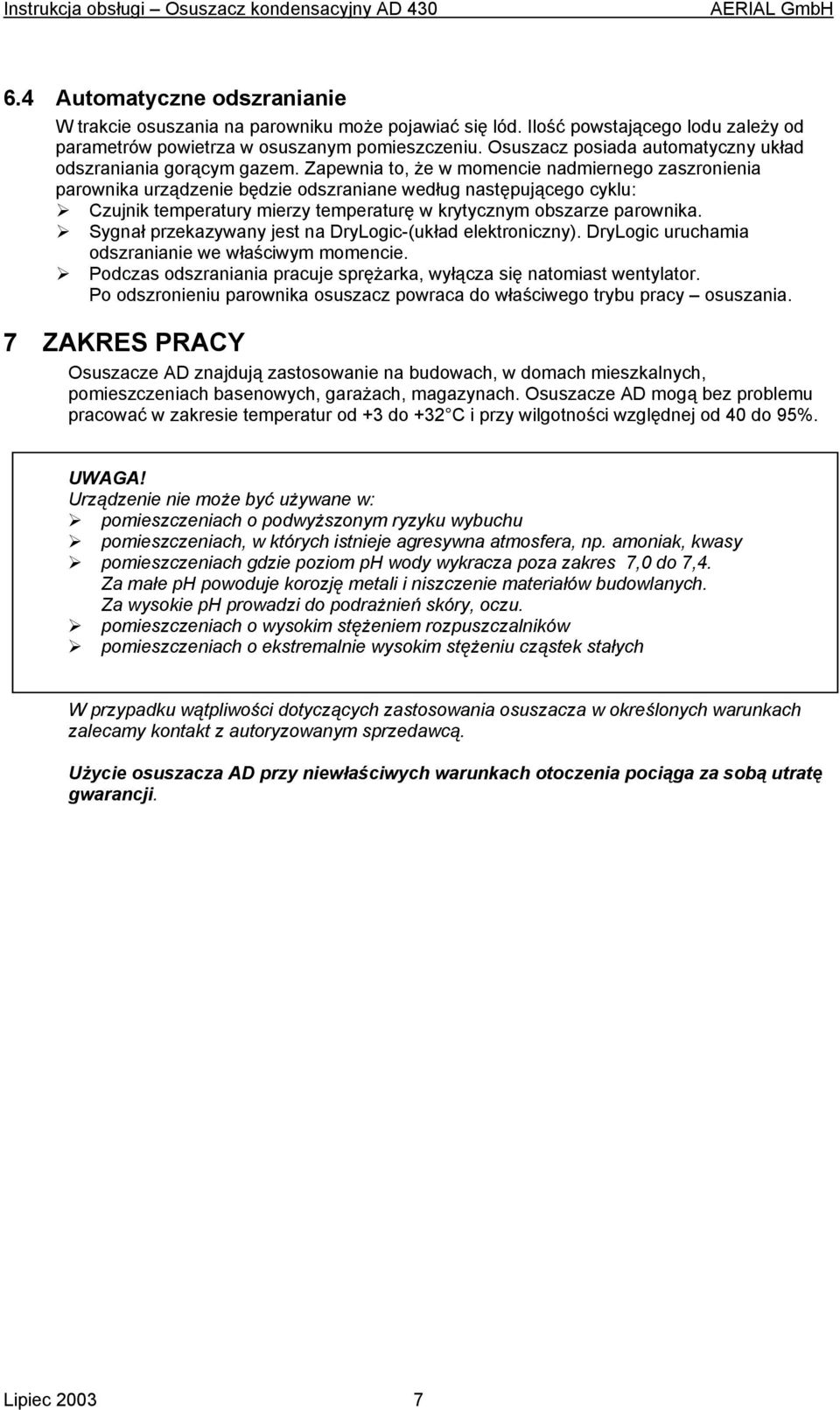

7 6.4 Automatyczne odszranianie W trakcie osuszania na parowniku może pojawiać się lód. Ilość powstającego lodu zależy od parametrów powietrza w osuszanym pomieszczeniu. Osuszacz posiada automatyczny układ odszraniania gorącym gazem. Zapewnia to, że w momencie nadmiernego zaszronienia parownika urządzenie będzie odszraniane według następującego cyklu: Czujnik temperatury mierzy temperaturę w krytycznym obszarze parownika. Sygnał przekazywany jest na DryLogic-(układ elektroniczny). DryLogic uruchamia odszranianie we właściwym momencie. Podczas odszraniania pracuje sprężarka, wyłącza się natomiast wentylator. Po odszronieniu parownika osuszacz powraca do właściwego trybu pracy osuszania. 7 ZAKRES PRACY Osuszacze AD znajdują zastosowanie na budowach, w domach mieszkalnych, pomieszczeniach basenowych, garażach, magazynach. Osuszacze AD mogą bez problemu pracować w zakresie temperatur od +3 do +32 C i przy wilgotności względnej od 40 do 95%. Urządzenie nie może być używane w: pomieszczeniach o podwyższonym ryzyku wybuchu pomieszczeniach, w których istnieje agresywna atmosfera, np. amoniak, kwasy pomieszczeniach gdzie poziom ph wody wykracza poza zakres 7,0 do 7,4. Za małe ph powoduje korozję metali i niszczenie materiałów budowlanych. Za wysokie ph prowadzi do podrażnień skóry, oczu. pomieszczeniach o wysokim stężeniem rozpuszczalników pomieszczeniach o ekstremalnie wysokim stężeniu cząstek stałych W przypadku wątpliwości dotyczących zastosowania osuszacza w określonych warunkach zalecamy kontakt z autoryzowanym sprzedawcą. Użycie osuszacza AD przy niewłaściwych warunkach otoczenia pociąga za sobą utratę gwarancji. Lipiec

8 8 DANE TECHNICZNE Zakres zastosowania Napięcie zasilania, częstotliwość Klasa bezpieczeństwa 1 zgodnie z VDE 0106 T1 Stopień ochrony IP23 zgodnie z DIN Przepływ powietrza (bez oporów) Poziom hałasu Wymiary (szerokość/wysokość/głęb) Waga Czynnik chłodniczy Gwarancja Bezpiecznik Zabezpieczenie w pomieszczeniach basenowych C, 40 95%r.h. 230V, 50Hz 210 cbm/h 52 db(a) 333 mm / 630 mm / 400 mm 34 kg R134a (CCFC-free) 24 miesiące 6 A wyłącznik różnicowy Parametry osiągane zgodnie z DIN EN 810 E Wydajność Pobór mocy Współczynnik Temperatura/wilgotność względna osuszania wydajności l/dobę W l/kw kw/l 30 C / 80%r.h. 28, ,86 0,54 27 C / 60%r.h. 16, ,3 0,77 20 C / 60%r.h. 12, ,09 0,91 10 C / 70%r.h. 7, ,81 1,23 O wydajności osuszacza decyduje wiele różnych komponentów, z których się on składa. Komponenty nie są nigdy całkowicie identyczne, dopuszcza się więc odchyłkę od podanych wartości na poziomie do 5% - zgodnie z normą DIN EN WYKRYWANIE USTEREK Usterka Poz Przyczyna Porada 1 Wilgotność względna powietrza w otoczeniu niższa od 40% Brak osuszania lub niska wydajność Praca urządzenia w tych warunkach jest nieekonomiczna. Zaleca się wyłączyć osuszacz. Wyzwalanie bezpiecznika 2 Silnie zabrudzony filtr powietrza 3 Temperatura otoczenia niższa od +3 C 4 Niewłaściwe działanie układu chłodniczego osuszacza 5 Za słaby bezpiecznik sieci elektr. budynku 6 Nieprawidłowe działanie układu elektr. osuszacza Osuszacz nie otrzymuje odpowiedniej ilości powietrza. Wyczyścić, ewentualnie wymienić filtr. Praca urządzenia z zabrudzonym filtrem może prowadzić do jego uszkodzenia. Wskazówka: regularnie kontroluj stan filtra. Praca urządzenia w tych warunkach jest nieekonomiczna. Zaleca się wyłączyć osuszacz. Usterkę musi usunąć wykwalifikowany zakład. Sprawdzić, względnie wymienić bezpiecznik Należy odłączyć zasilanie osuszacza (Wyciągnij wtyczkę zasilania!). Usterkę musi usunąć wykwalifikowany zakład. Lipiec

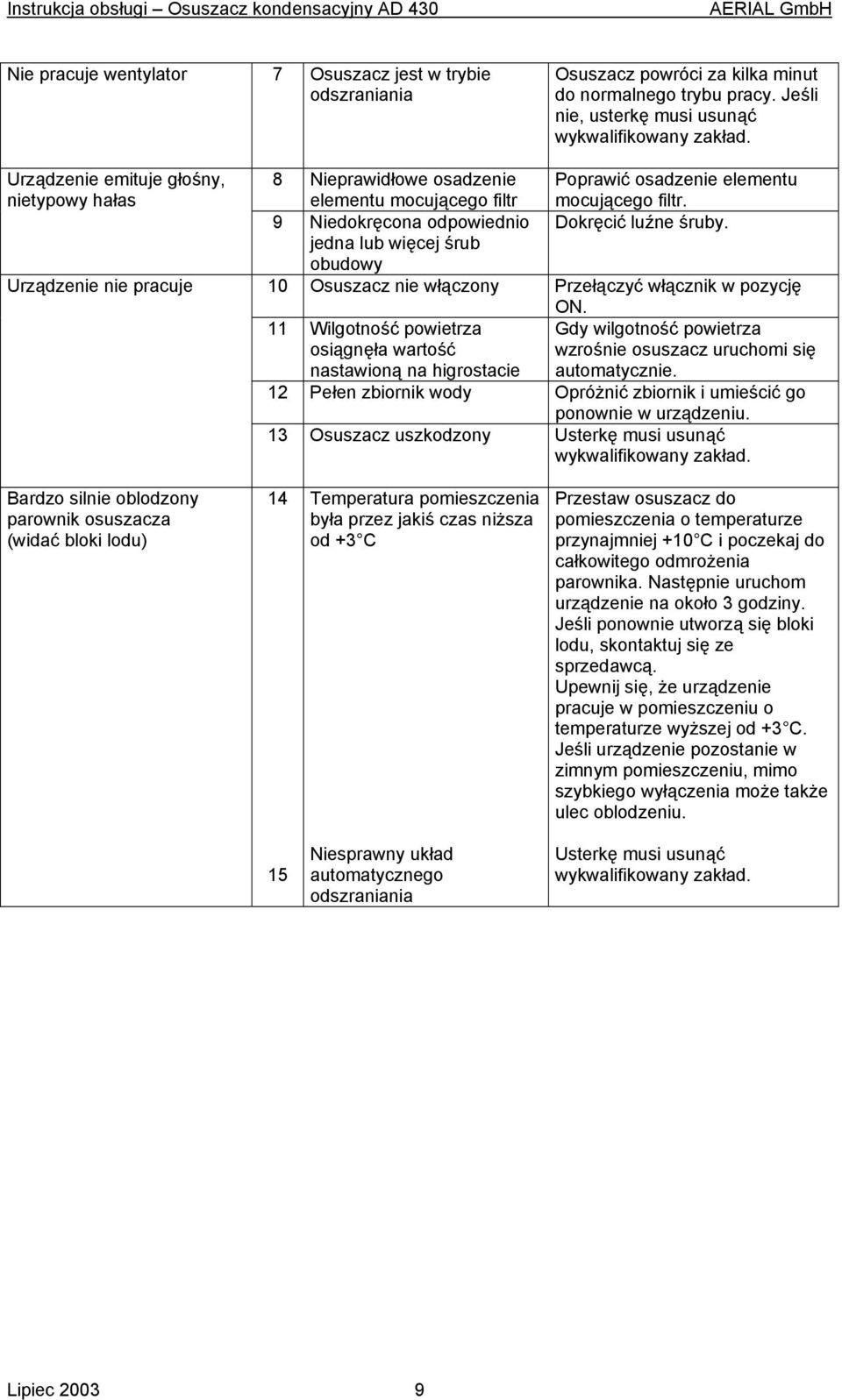

9 Nie pracuje wentylator 7 Osuszacz jest w trybie odszraniania Osuszacz powróci za kilka minut do normalnego trybu pracy. Jeśli nie, usterkę musi usunąć wykwalifikowany zakład. Urządzenie emituje głośny, nietypowy hałas Urządzenie nie pracuje 8 Nieprawidłowe osadzenie elementu mocującego filtr Poprawić osadzenie elementu mocującego filtr. 9 Niedokręcona odpowiednio Dokręcić luźne śruby. jedna lub więcej śrub obudowy 10 Osuszacz nie włączony Przełączyć włącznik w pozycję ON. 11 Wilgotność powietrza Gdy wilgotność powietrza osiągnęła wartość wzrośnie osuszacz uruchomi się nastawioną na higrostacie automatycznie. 12 Pełen zbiornik wody Opróżnić zbiornik i umieścić go ponownie w urządzeniu. 13 Osuszacz uszkodzony Usterkę musi usunąć wykwalifikowany zakład. Bardzo silnie oblodzony parownik osuszacza (widać bloki lodu) 14 Temperatura pomieszczenia była przez jakiś czas niższa od +3 C Przestaw osuszacz do pomieszczenia o temperaturze przynajmniej +10 C i poczekaj do całkowitego odmrożenia parownika. Następnie uruchom urządzenie na około 3 godziny. Jeśli ponownie utworzą się bloki lodu, skontaktuj się ze sprzedawcą. Upewnij się, że urządzenie pracuje w pomieszczeniu o temperaturze wyższej od +3 C. Jeśli urządzenie pozostanie w zimnym pomieszczeniu, mimo szybkiego wyłączenia może także ulec oblodzeniu. 15 Niesprawny układ automatycznego odszraniania Usterkę musi usunąć wykwalifikowany zakład. Lipiec

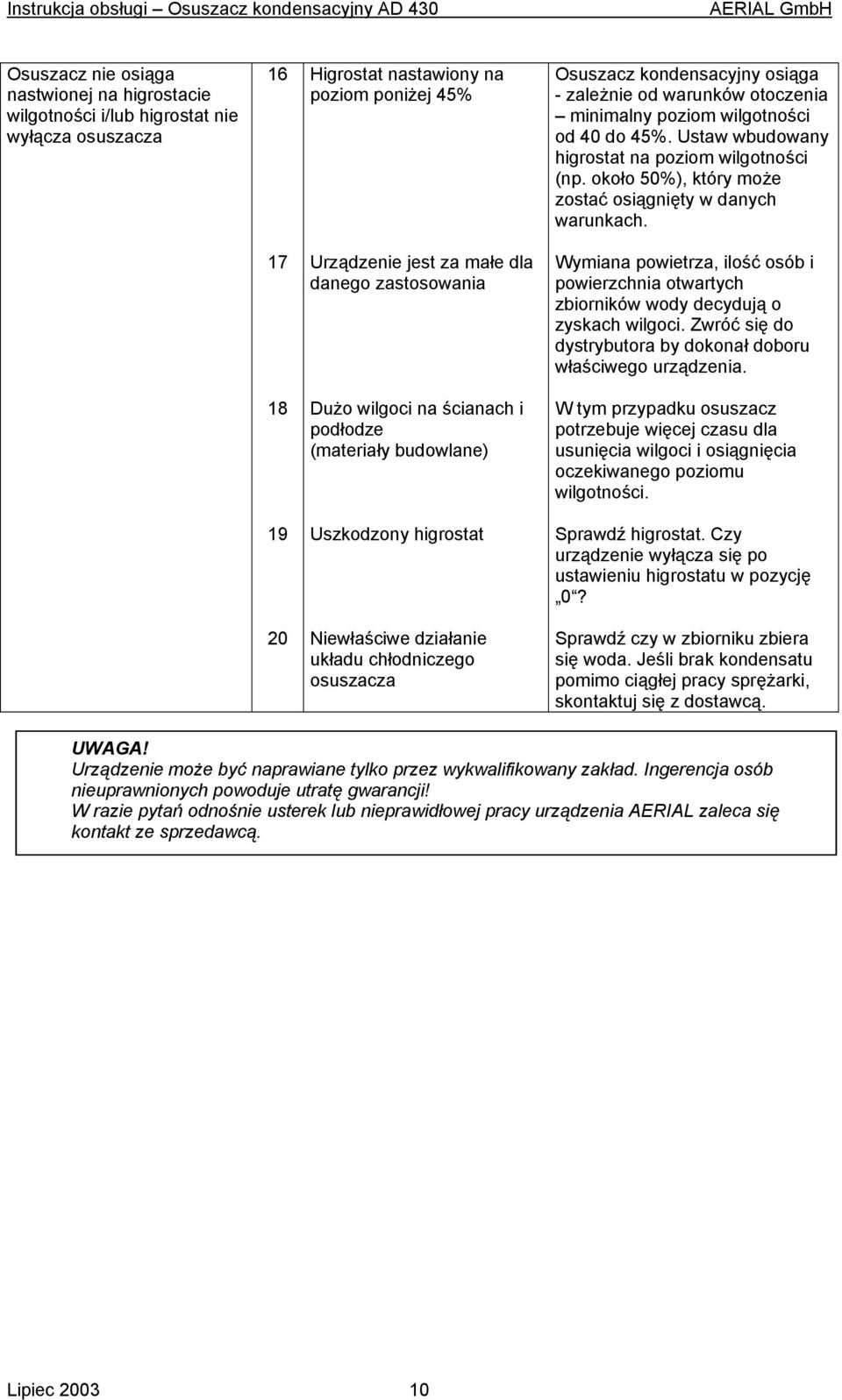

10 Osuszacz nie osiąga nastwionej na higrostacie wilgotności i/lub higrostat nie wyłącza osuszacza 16 Higrostat nastawiony na poziom poniżej 45% Osuszacz kondensacyjny osiąga - zależnie od warunków otoczenia minimalny poziom wilgotności od 40 do 45%. Ustaw wbudowany higrostat na poziom wilgotności (np. około 50%), który może zostać osiągnięty w danych warunkach. 17 Urządzenie jest za małe dla danego zastosowania Wymiana powietrza, ilość osób i powierzchnia otwartych zbiorników wody decydują o zyskach wilgoci. Zwróć się do dystrybutora by dokonał doboru właściwego urządzenia. 18 Dużo wilgoci na ścianach i podłodze (materiały budowlane) W tym przypadku osuszacz potrzebuje więcej czasu dla usunięcia wilgoci i osiągnięcia oczekiwanego poziomu wilgotności. 19 Uszkodzony higrostat Sprawdź higrostat. Czy urządzenie wyłącza się po ustawieniu higrostatu w pozycję 0? 20 Niewłaściwe działanie układu chłodniczego osuszacza Sprawdź czy w zbiorniku zbiera się woda. Jeśli brak kondensatu pomimo ciągłej pracy sprężarki, skontaktuj się z dostawcą. Urządzenie może być naprawiane tylko przez wykwalifikowany zakład. Ingerencja osób nieuprawnionych powoduje utratę gwarancji! W razie pytań odnośnie usterek lub nieprawidłowej pracy urządzenia AERIAL zaleca się kontakt ze sprzedawcą. Lipiec

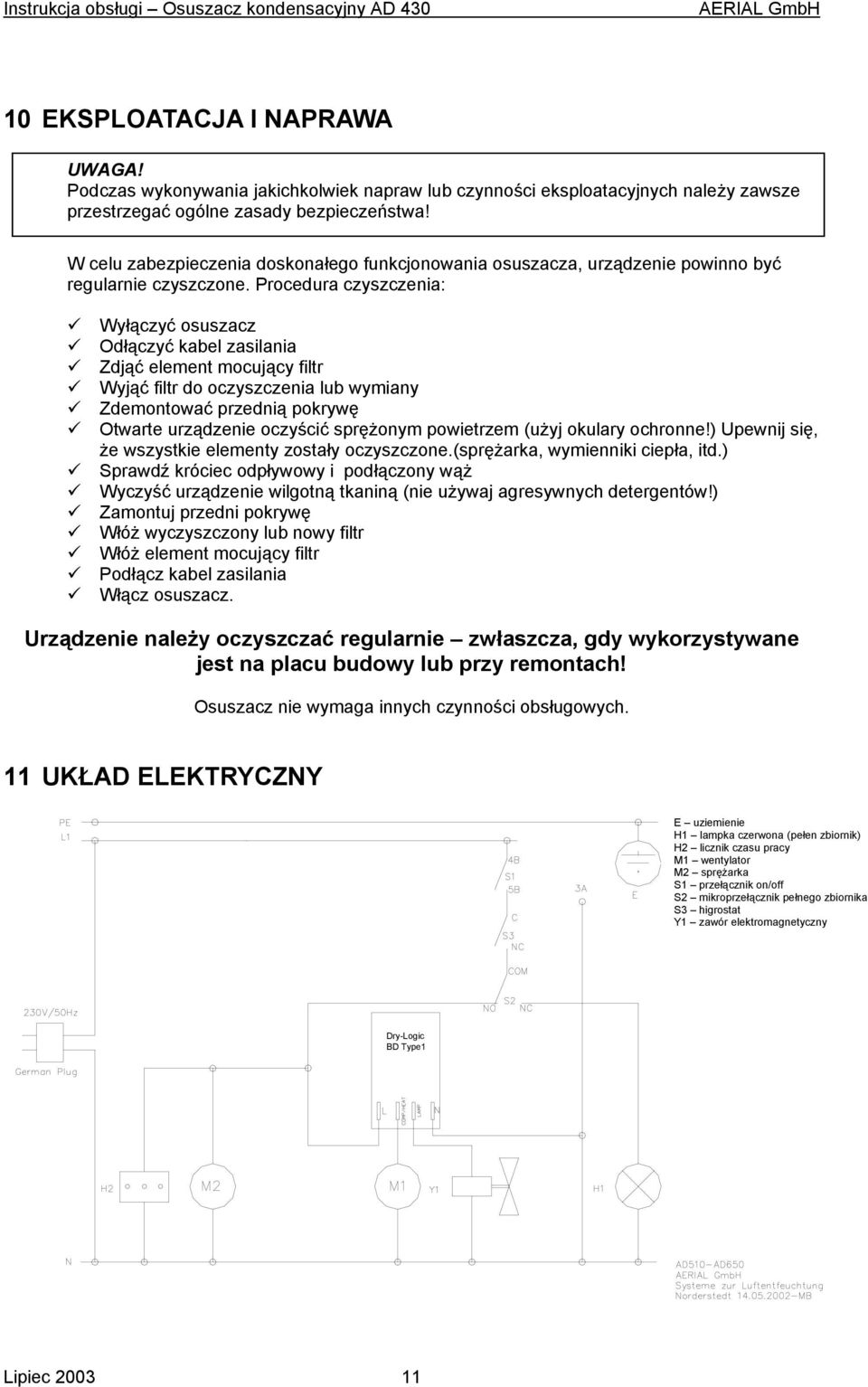

11 10 EKSPLOATACJA I NAPRAWA Podczas wykonywania jakichkolwiek napraw lub czynności eksploatacyjnych należy zawsze przestrzegać ogólne zasady bezpieczeństwa! W celu zabezpieczenia doskonałego funkcjonowania osuszacza, urządzenie powinno być regularnie czyszczone. Procedura czyszczenia: Wyłączyć osuszacz Odłączyć kabel zasilania Zdjąć element mocujący filtr Wyjąć filtr do oczyszczenia lub wymiany Zdemontować przednią pokrywę Otwarte urządzenie oczyścić sprężonym powietrzem (użyj okulary ochronne!) Upewnij się, że wszystkie elementy zostały oczyszczone.(sprężarka, wymienniki ciepła, itd.) Sprawdź króciec odpływowy i podłączony wąż Wyczyść urządzenie wilgotną tkaniną (nie używaj agresywnych detergentów!) Zamontuj przedni pokrywę Włóż wyczyszczony lub nowy filtr Włóż element mocujący filtr Podłącz kabel zasilania Włącz osuszacz. Urządzenie należy oczyszczać regularnie zwłaszcza, gdy wykorzystywane jest na placu budowy lub przy remontach! Osuszacz nie wymaga innych czynności obsługowych. 11 UKŁAD ELEKTRYCZNY E uziemienie H1 lampka czerwona (pełen zbiornik) H2 licznik czasu pracy M1 wentylator M2 sprężarka S1 przełącznik on/off S2 mikroprzełącznik pełnego zbiornika S3 higrostat Y1 zawór elektromagnetyczny Dry-Logic BD Type1 Lipiec

12 12 DEKLARACJA ZGODNOŚCI (EG-dyrektywa 89/392/EWG) (EG-dyrektywa 89/336/EWG) (EG-dyrektywa 73/ 23/EWG) Porducent: - Systeme zur Luftbehandlung Oststraße 128, D Norderstedt Opis produktu: Osuszacz kondensacyjny AD 430 Wydajność: 28 l/24h Produkt opisany powyżej jest przeznaczony do osuszania powietrza i jest gotowy do podłączenia. Zgodność z normą: EN 292 Maszyny, Bezpieczeństwo EN Kompatybilność elektromagnetyczna (EMC). Wymagania ogólne dotyczące emisyjności. Środowisko mieszkalne, handlowe i lekko uprzemysłowione. EN Kompatybilność elektromagnetyczna (EMC). Wymagania ogólne dotyczące odporności na zaburzenia. Środowisko mieszkalne, handlowe i lekko uprzemysłowione. EN Bezpieczeństwo elektrycznych przyrządów do użytku domowego i podobnego. Wymagania szczegółowe dla elektrycznych pomp ciepła, klimatyzatorów i osuszaczy. Norderstedt, podpis / pieczęć Lipiec
