Praca inżynierska TECHNOLOGIE POPRAWY JAKOŚCI DRUKU W URZĄDZENIACH KLASY BIUROWEJ.

Transkrypt

1 Praca inżynierska TECHNOLOGIE POPRAWY JAKOŚCI DRUKU W URZĄDZENIACH KLASY BIUROWEJ. Marek Sójka Nr.alb. 074 Praca inżynierska napisana pod kierunkiem Dr inż. Konsultacje Dr inż. WARSZAWA

2 WSTĘP WPROWADZENIE DO TEMATU DRUKOWANIA... 4 ROZDZIAŁ 2. NOŚNIKI DRUKU I JEGO RODZAJE INNE NOŚNIKI DRUKU ROZDZIAŁ 3. PODSTAWOWE ELEMENTY POPRAWIAJĄCE JAKOŚĆ I KOMFORT WYDRUKU ROZDZIELCZOŚĆ SZYBKOŚĆ DRUKOWANIA W CZERNI I KOLORZE ROZDZIAŁ 4. RODZAJE DRUKAREK I ICH KRÓTKA CHARAKTERYSTYKA PRACY DRUKARKI ATRAMENTOWE DRUKARKI LASEROWE INNE DRUKARKI DRUKARKI DO ZADAŃ SPECJALNYCH ROZDZIAŁ 5 TECHNOLOGIE DRUKU ATRAMENTOWEGO FIRMY HEWLETT PACKARD TECHNOLOGIA PHOTORET TECHNOLOGIA PHOTORET NAJNOWSZE GENERACJE TECHNOLOGIA COLORSMART ROZDZIAŁ 6.TECHNOLOGIE PAPIERU POWLEKANEGO FIRMY HEWLETT PACKARD POWŁOKI PAPIERU POROWATE I PĘCZNIEJĄCE ANALIZA CZYNNIKÓW POWODUJĄCYCH POGORSZENIE JAKOŚCI ROZDZIAŁ 7. PRZEDSTAWIENIE FORMATU GRAFICZNEGO BMP TECHNIKA RGB W FORMACIE GRAFICZNYM BITMAPY PROGRAMOWE METODY PORÓWNAWCZE FORMATÓW GRAFICZNYCH WZGLĘDEM SIEBIEBŁĄD! NIE ZDEFINIOWANO ZAK BADANIA I WNIOSKI KOD ŹRÓDŁOWY PROGRAMU:...BŁĄD! NIE ZDEFINIOWANO ZAKŁADKI. BIBLIOGRAFIA: WARSZAWA

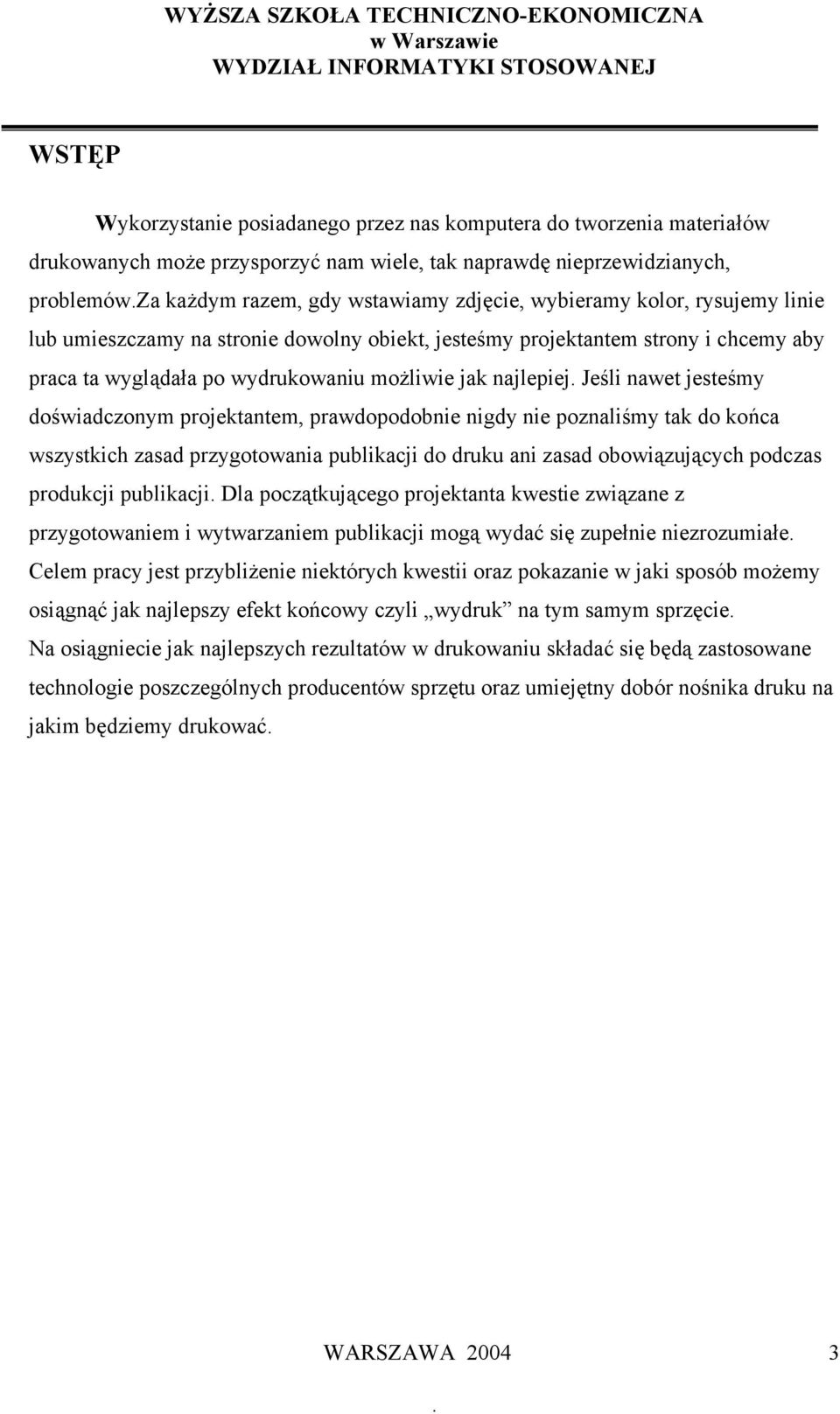

3 WSTĘP Wykorzystanie posiadanego przez nas komputera do tworzenia materiałów drukowanych może przysporzyć nam wiele, tak naprawdę nieprzewidzianych, problemów.za każdym razem, gdy wstawiamy zdjęcie, wybieramy kolor, rysujemy linie lub umieszczamy na stronie dowolny obiekt, jesteśmy projektantem strony i chcemy aby praca ta wyglądała po wydrukowaniu możliwie jak najlepiej. Jeśli nawet jesteśmy doświadczonym projektantem, prawdopodobnie nigdy nie poznaliśmy tak do końca wszystkich zasad przygotowania publikacji do druku ani zasad obowiązujących podczas produkcji publikacji. Dla początkującego projektanta kwestie związane z przygotowaniem i wytwarzaniem publikacji mogą wydać się zupełnie niezrozumiałe. Celem pracy jest przybliżenie niektórych kwestii oraz pokazanie w jaki sposób możemy osiągnąć jak najlepszy efekt końcowy czyli wydruk na tym samym sprzęcie. Na osiągniecie jak najlepszych rezultatów w drukowaniu składać się będą zastosowane technologie poszczególnych producentów sprzętu oraz umiejętny dobór nośnika druku na jakim będziemy drukować. WARSZAWA

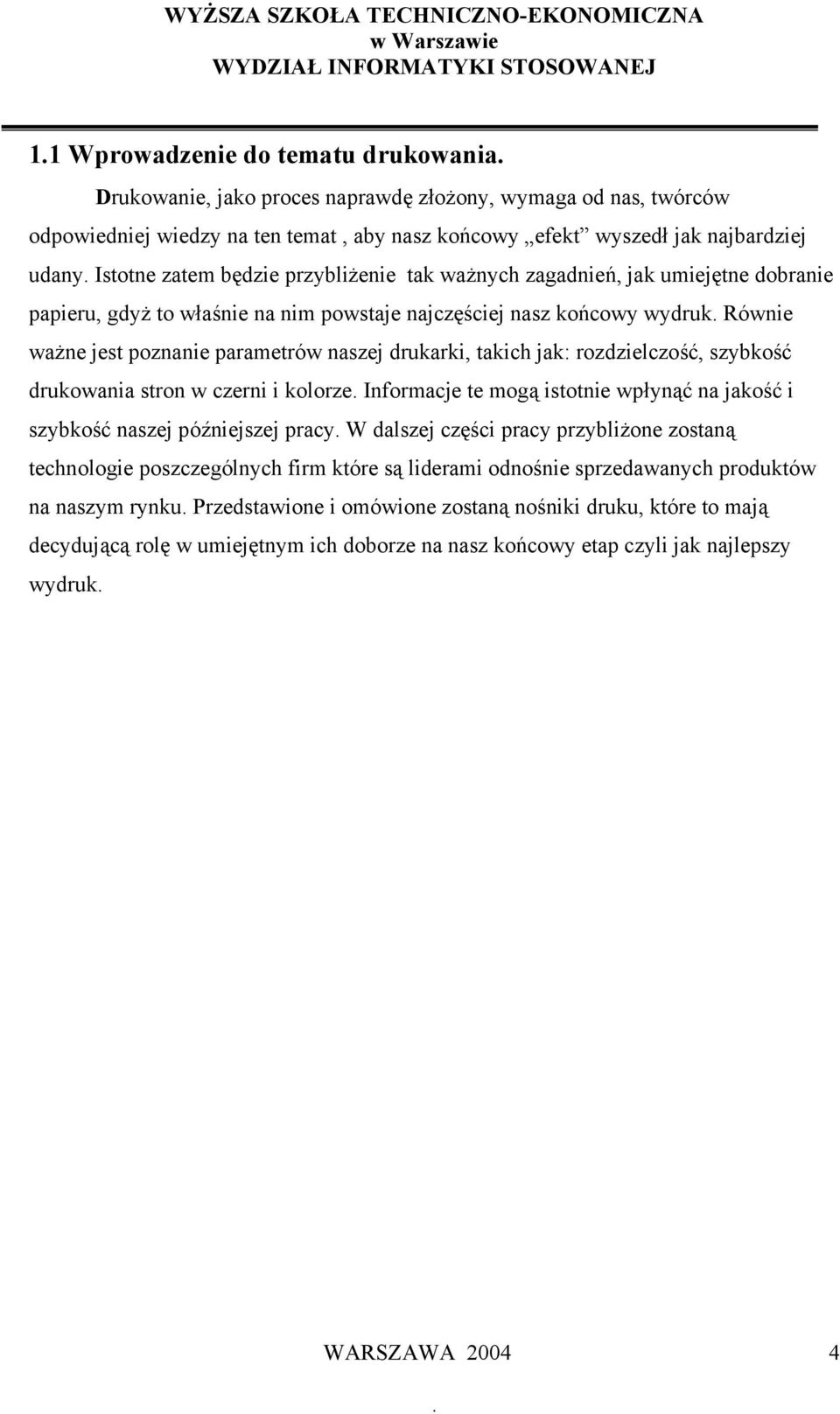

4 1.1 Wprowadzenie do tematu drukowania. Drukowanie, jako proces naprawdę złożony, wymaga od nas, twórców odpowiedniej wiedzy na ten temat, aby nasz końcowy efekt wyszedł jak najbardziej udany. Istotne zatem będzie przybliżenie tak ważnych zagadnień, jak umiejętne dobranie papieru, gdyż to właśnie na nim powstaje najczęściej nasz końcowy wydruk. Równie ważne jest poznanie parametrów naszej drukarki, takich jak: rozdzielczość, szybkość drukowania stron w czerni i kolorze. Informacje te mogą istotnie wpłynąć na jakość i szybkość naszej późniejszej pracy. W dalszej części pracy przybliżone zostaną technologie poszczególnych firm które są liderami odnośnie sprzedawanych produktów na naszym rynku. Przedstawione i omówione zostaną nośniki druku, które to mają decydującą rolę w umiejętnym ich doborze na nasz końcowy etap czyli jak najlepszy wydruk. WARSZAWA

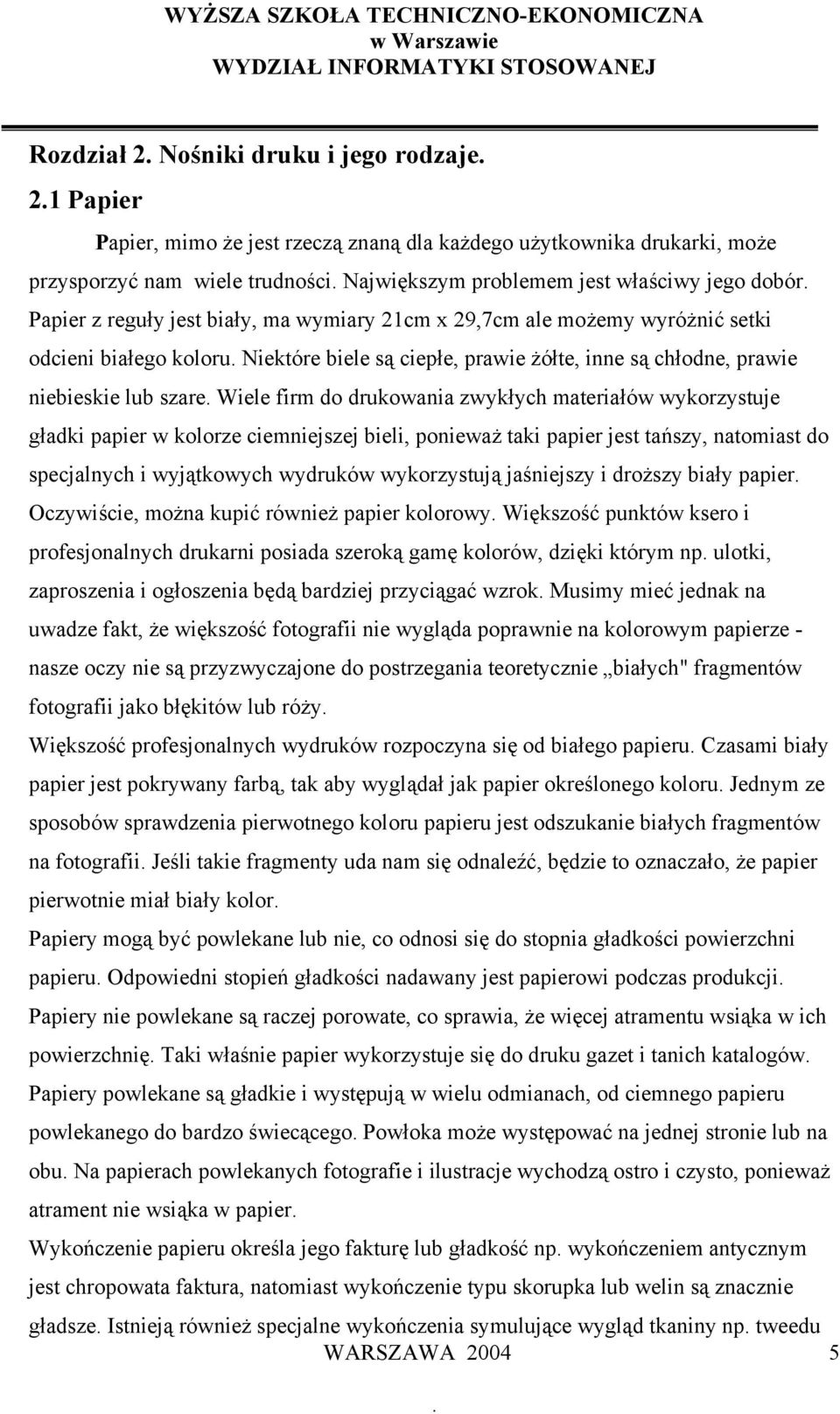

5 Rozdział 2. Nośniki druku i jego rodzaje. 2.1 Papier Papier, mimo że jest rzeczą znaną dla każdego użytkownika drukarki, może przysporzyć nam wiele trudności. Największym problemem jest właściwy jego dobór. Papier z reguły jest biały, ma wymiary 21cm x 29,7cm ale możemy wyróżnić setki odcieni białego koloru. Niektóre biele są ciepłe, prawie żółte, inne są chłodne, prawie niebieskie lub szare. Wiele firm do drukowania zwykłych materiałów wykorzystuje gładki papier w kolorze ciemniejszej bieli, ponieważ taki papier jest tańszy, natomiast do specjalnych i wyjątkowych wydruków wykorzystują jaśniejszy i droższy biały papier. Oczywiście, można kupić również papier kolorowy. Większość punktów ksero i profesjonalnych drukarni posiada szeroką gamę kolorów, dzięki którym np. ulotki, zaproszenia i ogłoszenia będą bardziej przyciągać wzrok. Musimy mieć jednak na uwadze fakt, że większość fotografii nie wygląda poprawnie na kolorowym papierze - nasze oczy nie są przyzwyczajone do postrzegania teoretycznie białych" fragmentów fotografii jako błękitów lub róży. Większość profesjonalnych wydruków rozpoczyna się od białego papieru. Czasami biały papier jest pokrywany farbą, tak aby wyglądał jak papier określonego koloru. Jednym ze sposobów sprawdzenia pierwotnego koloru papieru jest odszukanie białych fragmentów na fotografii. Jeśli takie fragmenty uda nam się odnaleźć, będzie to oznaczało, że papier pierwotnie miał biały kolor. Papiery mogą być powlekane lub nie, co odnosi się do stopnia gładkości powierzchni papieru. Odpowiedni stopień gładkości nadawany jest papierowi podczas produkcji. Papiery nie powlekane są raczej porowate, co sprawia, że więcej atramentu wsiąka w ich powierzchnię. Taki właśnie papier wykorzystuje się do druku gazet i tanich katalogów. Papiery powlekane są gładkie i występują w wielu odmianach, od ciemnego papieru powlekanego do bardzo świecącego. Powłoka może występować na jednej stronie lub na obu. Na papierach powlekanych fotografie i ilustracje wychodzą ostro i czysto, ponieważ atrament nie wsiąka w papier. Wykończenie papieru określa jego fakturę lub gładkość np. wykończeniem antycznym jest chropowata faktura, natomiast wykończenie typu skorupka lub welin są znacznie gładsze. Istnieją również specjalne wykończenia symulujące wygląd tkaniny np. tweedu WARSZAWA

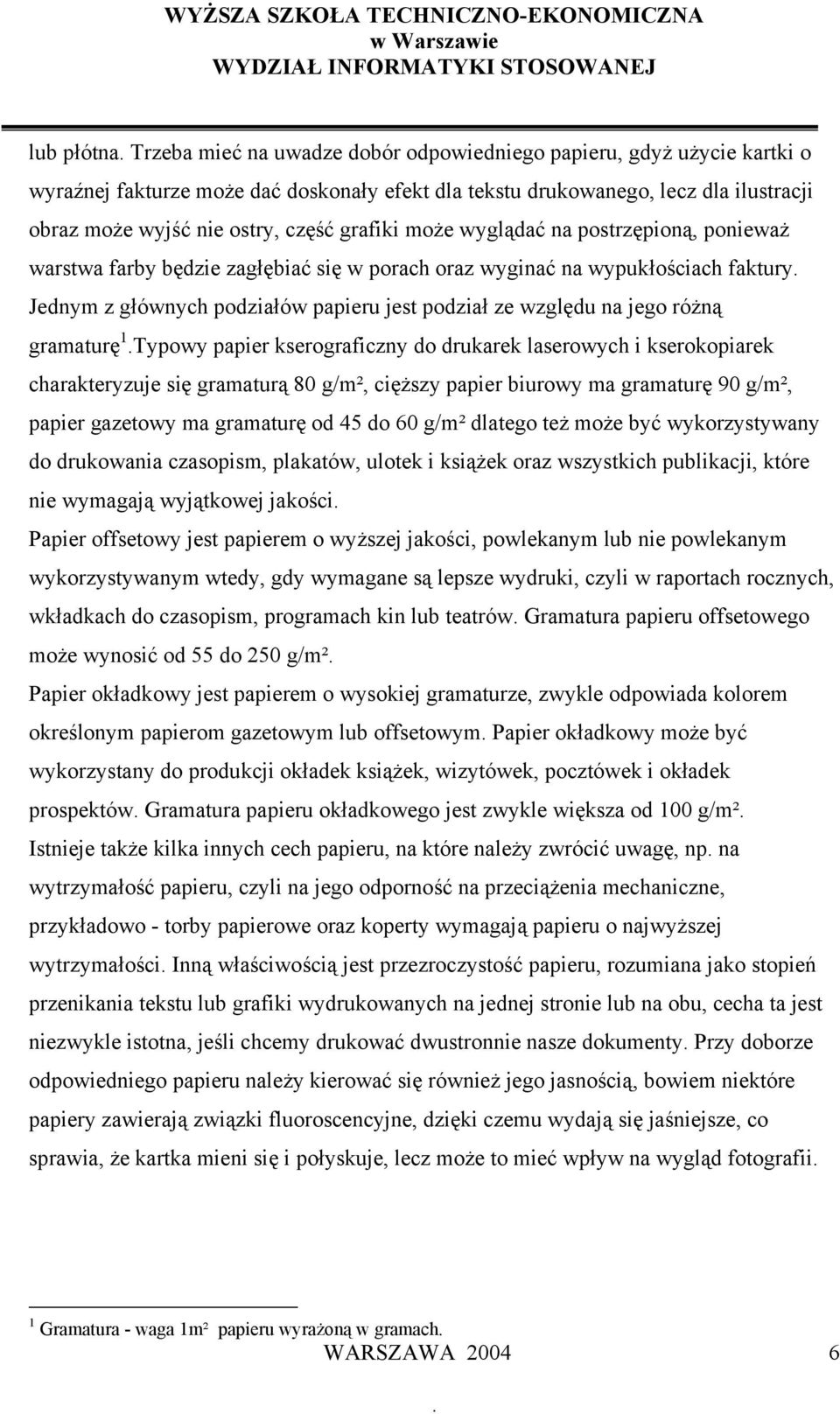

6 lub płótna. Trzeba mieć na uwadze dobór odpowiedniego papieru, gdyż użycie kartki o wyraźnej fakturze może dać doskonały efekt dla tekstu drukowanego, lecz dla ilustracji obraz może wyjść nie ostry, część grafiki może wyglądać na postrzępioną, ponieważ warstwa farby będzie zagłębiać się w porach oraz wyginać na wypukłościach faktury. Jednym z głównych podziałów papieru jest podział ze względu na jego różną gramaturę 1.Typowy papier kserograficzny do drukarek laserowych i kserokopiarek charakteryzuje się gramaturą 80 g/m², cięższy papier biurowy ma gramaturę 90 g/m², papier gazetowy ma gramaturę od 45 do 60 g/m² dlatego też może być wykorzystywany do drukowania czasopism, plakatów, ulotek i książek oraz wszystkich publikacji, które nie wymagają wyjątkowej jakości. Papier offsetowy jest papierem o wyższej jakości, powlekanym lub nie powlekanym wykorzystywanym wtedy, gdy wymagane są lepsze wydruki, czyli w raportach rocznych, wkładkach do czasopism, programach kin lub teatrów. Gramatura papieru offsetowego może wynosić od 55 do 250 g/m². Papier okładkowy jest papierem o wysokiej gramaturze, zwykle odpowiada kolorem określonym papierom gazetowym lub offsetowym. Papier okładkowy może być wykorzystany do produkcji okładek książek, wizytówek, pocztówek i okładek prospektów. Gramatura papieru okładkowego jest zwykle większa od 100 g/m². Istnieje także kilka innych cech papieru, na które należy zwrócić uwagę, np. na wytrzymałość papieru, czyli na jego odporność na przeciążenia mechaniczne, przykładowo - torby papierowe oraz koperty wymagają papieru o najwyższej wytrzymałości. Inną właściwością jest przezroczystość papieru, rozumiana jako stopień przenikania tekstu lub grafiki wydrukowanych na jednej stronie lub na obu, cecha ta jest niezwykle istotna, jeśli chcemy drukować dwustronnie nasze dokumenty. Przy doborze odpowiedniego papieru należy kierować się również jego jasnością, bowiem niektóre papiery zawierają związki fluoroscencyjne, dzięki czemu wydają się jaśniejsze, co sprawia, że kartka mieni się i połyskuje, lecz może to mieć wpływ na wygląd fotografii. 1 Gramatura - waga 1m² papieru wyrażoną w gramach. WARSZAWA

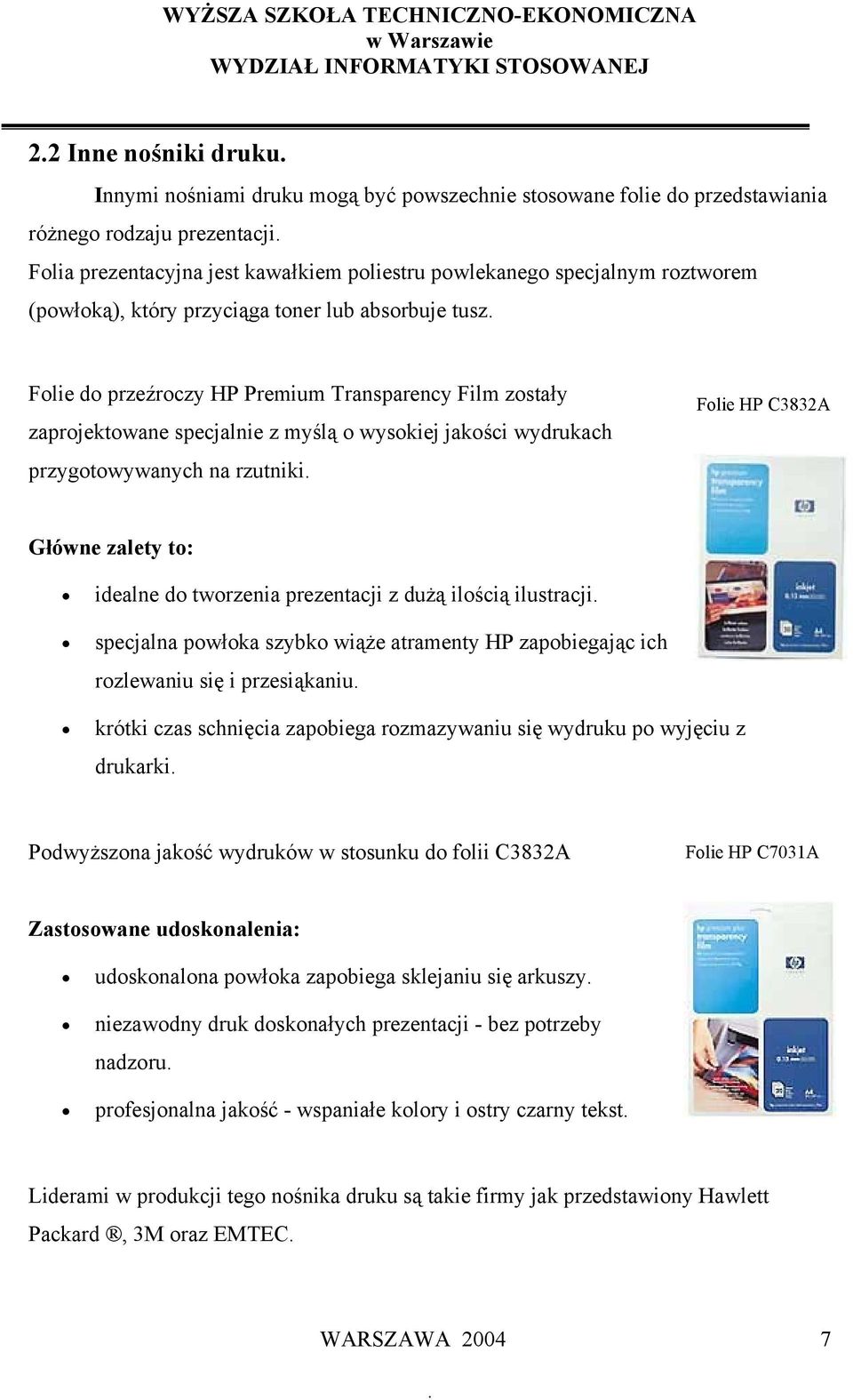

7 2.2 Inne nośniki druku. Innymi nośniami druku mogą być powszechnie stosowane folie do przedstawiania różnego rodzaju prezentacji. Folia prezentacyjna jest kawałkiem poliestru powlekanego specjalnym roztworem (powłoką), który przyciąga toner lub absorbuje tusz. Folie do przeźroczy HP Premium Transparency Film zostały zaprojektowane specjalnie z myślą o wysokiej jakości wydrukach przygotowywanych na rzutniki. Folie HP C3832A Główne zalety to: idealne do tworzenia prezentacji z dużą ilością ilustracji. specjalna powłoka szybko wiąże atramenty HP zapobiegając ich rozlewaniu się i przesiąkaniu. krótki czas schnięcia zapobiega rozmazywaniu się wydruku po wyjęciu z drukarki. Podwyższona jakość wydruków w stosunku do folii C3832A Folie HP C7031A Zastosowane udoskonalenia: udoskonalona powłoka zapobiega sklejaniu się arkuszy. niezawodny druk doskonałych prezentacji - bez potrzeby nadzoru. profesjonalna jakość - wspaniałe kolory i ostry czarny tekst. Liderami w produkcji tego nośnika druku są takie firmy jak przedstawiony Hawlett Packard, 3M oraz EMTEC. WARSZAWA

8 Co sprawia, że drukarka określana jest mianem urządzenia klasy biurowej lub domowej?. Dla większości ludzi drukarka domowa lub biurowa to po prostu urządzenie wyjściowe, które można podłączyć do komputera osobistego. Nie ma oficjalnej definicji drukarki domowej lub biurowej i z tego powodu mamy wiele typów drukarek, których można używać w domu jak i w biurze do reprodukcji naszych projektów. Każdy rodzaj drukarki daje odmienne wydruki. Niektóre z drukarek lepiej drukują zdjęcia, a inne tekst, jeszcze inne mogą wymagać specjalnego papieru, jeśli chcemy uzyskać najlepszą jakość wydruku. Niezależnie jednak od rodzaju drukarki, którego będziemy używać, powinniśmy poznać jej typ, oraz podstawowe parametry zanim wykonamy znaczącą część projektu. Pozwoli to nam uniknąć późniejszych problemów związanych z drukowaniem. Pomijając to jakiego rodzaju drukarki będziemy używać musimy poznać kilka ogólnych zasad które pomogą nam ocenić jakie typy projektów drukować można na określonych drukarkach i jakiego nośnika druku należy do tego używać. WARSZAWA

9 Rozdział 3. Podstawowe elementy poprawiające jakość i komfort wydruku Rozdzielczość Wspólną niezaprzeczalną cecha wszystkich drukarek niezależnie od techniki drukowania jest szeroko pojmowana rozdzielczość druku. Rozdzielczość ma ogromne znaczenie podczas skanowania i przetwarzania obrazów, jak również podczas ich drukowania. Rozdzielczość drukowania związana jest zwykle z wielkością punktów, z których zbudowany jest wydrukowany obraz. Miarą rozdzielczości. jest zwykle liczba punktów przypadających na jeden cal, oznaczana symbolem dpi. Im więcej punktów na długości jednego 2 cala, tym wyższa rozdzielczość i lepsza jakość wydruku. Tak więc oczywiste jest że wydruki z drukarki, która drukuje w rozdzielczości l200 dpi 3, są lepszej jakości niż wydruki z drukarki charakteryzującej się rozdzielczością 600 dpi. W drukarkach domowych i biurowych wielkość punktu zmienia się w zależności od liczby punktów przypadających, na cal. Punkty nanoszone przez drukarkę o rozdzielczości 600 dpi są znacznie większe od tych o rozdzielczości l200 dpi. Natomiast drukarka o rozdzielczości 2400 dpi tworzy mozaikę z jeszcze mniejszych punktów co w efekcie sprawia ze wydruki są bardziej wyraźne i szczegółowe. Po zapoznaniu się z ważniejszymi parametrami naszej drukarki takimi jak rozdzielczość druku i format papieru jaki jest obsługiwany przez dany model. Możemy wtedy prawidłowo ustawić marginesy dla strony i ilustracji oraz upewnić się, że drukarka może zadrukować papier o pożądanym rozmiarze. Gdyż rzeczywisty obszar zadruku, czyli powierzchnia, na której drukarka może nakładać atrament lub toner, jest zwykle mniejszy niż, rozmiar papieru. Dzieje się tak dlatego, że drukarka musi dysponować pewnym marginesem, obszarem, który nie będzie pokryty atramentem. Jeśli obszar zadrukowywany kończyłby się równo z krawędzią arkusza papieru, pewne ilości atramentu mogłyby nie trafiać na papier tylko do wnętrza drukarki, co powodowałoby jej zanieczyszczenie. Niektóre z drukarek domowego użytku bądź biurowych mogą drukować od krawędzi do krawędzi. Oznacza to, że mają one możliwość pokrywania atramentem lub tonerem całej powierzchni kartki. Jeżeli natomiast na posiadanej drukarce nie mamy możliwości 2 Cal =2,54 cm 3 Dpi- (dot per inch) - liczba punktów przypadająca na cal. WARSZAWA

10 zadrukowania całej strony papieru to należy w takim przypadku wydrukować teksturę na większym arkuszu papieru, a następnie przyciąć arkusz do odpowiedniego formatu Szybkość drukowania w czerni i kolorze. Pierwszą wyprodukowaną drukarką atramentową była PT 80i przez firmę Siemens w roku 1977 roku. Drukarka posiadała głowicę z 12 dyszami pracującymi w trybie przerywanym i generującymi krople metodą piezoelektryczną. Prędkość z jaką drukowała nie przekraczała 270 znaków na sekundę. Obecnie szybkość druku zależy od tego, czy drukowany jest obraz kolorowy czy czarno-biały, wynosi najczęściej od jednej do kilkunastu stron na minutę. Poszczególne szybkości drukowania są podawane w specyfikacji technicznej każdej z drukarek. Parametry te rozumiane jako szybkość drukowania można podzielić na dwa podstawowe, odnoszące się do szybkości drukowania w kolorze i czerni. Producenci sprzętu podają przykładowe szybkości wydruku ilości stron na minutę w kolorze i czerni. Posłużę się tu przykładem, który pokazuje jak nieumiejętne gospodarowanie pamięcią drukarki i potrzebą drukowania jak leci spowodowało że wydrukowanie 100 kopii 20 stronicowego dokumentu może zająć ponad 3 godziny drukarce o wydajności 10 stron na minutę. Przykładem tego była nieznajomość parametrów drukarki oraz bezmyślność w kolejnych zleconych wydrukach. Aby tego typu zdarzenia uniknąć należy stosować się do pewnych ściśle określonych reguł. Jeżeli chcemy przykładowo wydrukować np. 20 kopii 10 stronicowego raportu i włączymy w drukarce opcję segregowania (czyli drukowania zestawów stron od 1 do 10), zajmie to wiele więcej czasu, ponieważ drukarka będzie przetwarzała każdą kopię osobno. Jeżeli włączymy natomiast drukowanie 20 kopii strony 1 potem 20 kopii strony 2. itd. drukowanie zostanie wykonane znacznie szybciej, będziemy musieli jednak posegregować strony własnoręcznie. Rozdział 4. Rodzaje drukarek i ich krótka charakterystyka pracy Drukarki atramentowe. WARSZAWA

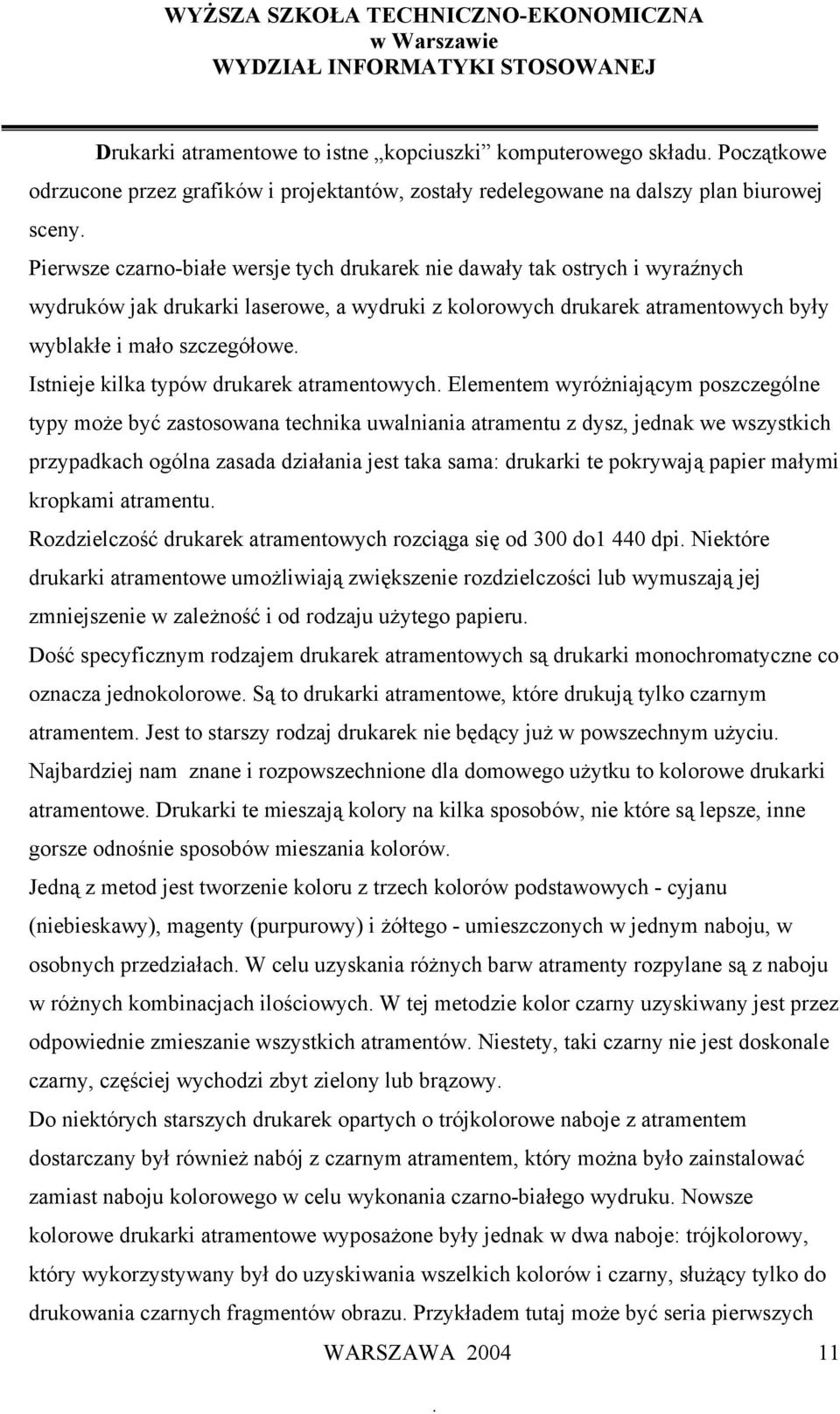

11 Drukarki atramentowe to istne kopciuszki komputerowego składu. Początkowe odrzucone przez grafików i projektantów, zostały redelegowane na dalszy plan biurowej sceny. Pierwsze czarno-białe wersje tych drukarek nie dawały tak ostrych i wyraźnych wydruków jak drukarki laserowe, a wydruki z kolorowych drukarek atramentowych były wyblakłe i mało szczegółowe. Istnieje kilka typów drukarek atramentowych. Elementem wyróżniającym poszczególne typy może być zastosowana technika uwalniania atramentu z dysz, jednak we wszystkich przypadkach ogólna zasada działania jest taka sama: drukarki te pokrywają papier małymi kropkami atramentu. Rozdzielczość drukarek atramentowych rozciąga się od 300 do1 440 dpi. Niektóre drukarki atramentowe umożliwiają zwiększenie rozdzielczości lub wymuszają jej zmniejszenie w zależność i od rodzaju użytego papieru. Dość specyficznym rodzajem drukarek atramentowych są drukarki monochromatyczne co oznacza jednokolorowe. Są to drukarki atramentowe, które drukują tylko czarnym atramentem. Jest to starszy rodzaj drukarek nie będący już w powszechnym użyciu. Najbardziej nam znane i rozpowszechnione dla domowego użytku to kolorowe drukarki atramentowe. Drukarki te mieszają kolory na kilka sposobów, nie które są lepsze, inne gorsze odnośnie sposobów mieszania kolorów. Jedną z metod jest tworzenie koloru z trzech kolorów podstawowych - cyjanu (niebieskawy), magenty (purpurowy) i żółtego - umieszczonych w jednym naboju, w osobnych przedziałach. W celu uzyskania różnych barw atramenty rozpylane są z naboju w różnych kombinacjach ilościowych. W tej metodzie kolor czarny uzyskiwany jest przez odpowiednie zmieszanie wszystkich atramentów. Niestety, taki czarny nie jest doskonale czarny, częściej wychodzi zbyt zielony lub brązowy. Do niektórych starszych drukarek opartych o trójkolorowe naboje z atramentem dostarczany był również nabój z czarnym atramentem, który można było zainstalować zamiast naboju kolorowego w celu wykonania czarno-białego wydruku. Nowsze kolorowe drukarki atramentowe wyposażone były jednak w dwa naboje: trójkolorowy, który wykorzystywany był do uzyskiwania wszelkich kolorów i czarny, służący tylko do drukowania czarnych fragmentów obrazu. Przykładem tutaj może być seria pierwszych WARSZAWA

12 drukarek atramentowych Thinkjet o 12 dyszach firmy Hawlett Packard z 1984 roku, dające wydruki czarno-białe o rozdzielczościach 96 dpi. Istnieją również drukarki wyposażone w cztery oddzielne pojemniczki z atramentem w kolorach cyjanu, magenty, żółtym i czarnym. W ten sposób rozwiązany został nie tylko problem czarnego koloru, lecz również łatwiej i taniej wymienić tylko jeden pojemniczek z danym kolorem. Stanowi to użyteczną właściwość, jeżeli w drukowanych dokumentach niektóre kolory występują częściej niż inne. Pewna grupa drukarek atramentowych wykorzystuje nawet więcej niż. cztery naboje z atramentem: poza cyjanem, magenta, żółtym i czarnym drukarki te wykorzystują również jasny cyjan i jasną magentę. W ten sposób drukarka może odwzorowywać kolory bardziej subtelnie i płynnie, szczególnie na obszarach przejść tonalnych miedzy dwoma kolorami. Zaletą drukarek atramentowych jest to, że stały się bardzo zaawansowanymi urządzeniami, oraz że ich cena jest stosunkowo niska. Na zwykłym papierze można za ich pomocą uzyskać bardzo bogate i nasycone kolory, przy ich użyciu można także utworzyć wspaniałe prezentacje zawierającą tekst, wykresy, ilustracje i zdjęcia. Niektóre drukarki atramentowe mogą drukować na specjalnym błyszczącym papierze, na którym wydrukowane zdjęcia wyglądają prawie jak fotografie na papierze fotograficznym. Drukarki atramentowe są również bardzo lekkie i posiadają niewielkie rozmiary. Dostępne są też modele tak małe i lekkie, że można je przenosić w aktówce i wykorzystywać do tworzenia wydruków z przenośnego komputera typu notebook. Ułatwia to w znaczący sposób tworzenie prezentacji i dodrukowywanie kopii w czasie podróży służbowej. Wadą natomiast drukarek atramentowych jest to że są dość wolne. Wydruk niektórych zdjęć w najwyższej jakości może zająć pięć lub więcej minut. Pewne drukarki atramentowe sprawują się; świetnie podczas drukowania w fotograficznej jakości zdjęć i obrazów, natomiast gorzej radzą sobie z tekstem. To może sprawiać, że drukarka atramentowa nie będzie najlepszym wyborem, jeśli mamy zamiar drukować długie dokumenty zawierające dużo tekstu. Czasami jakość odwzorowania kolorów na zwykłym papierze jest nie satysfakcjonująca i może zaistnieć potrzeba użycia papieru błyszczącego w celu poprawienia jakości wydruku. WARSZAWA

13 Rozdzielczość drukarek atramentowych jest pojęciem zwodniczym. Nawet obrazy wydrukowane w rozdzielczości l440 dpi mogą nie być tak ostre i wyraźne jak te same obrazy wydrukowane na drukarce laserowej. Ma to miejsce szczególnie w przypadku tekstu i grafiki złożonej z linii. Wyróżnimy także, wysokiej klasy drukarki atramentowe które to nie są małymi, niedrogimi urządzeniami. Ta sama technologia druku atramentowego wykorzystywana jest w zaawansowanych technicznie drukarkach wysokiej klasy. Dla małego biura zakup jednej z tych wysokiej klasy, drogich drukarek nie jest ekonomiczny - bardziej ekonomiczne wydaje się zlecenie wykonania takich wydruków w poligraficznych punktach usługowych lub drukarniach Drukarki laserowe. Pierwszą drukarkę laserową wyprodukowano w 1977 roku była nią Xerox 9700 firmy Xerox, jej cena wynosiła niebagatelna $. Dziś drukarki laserowe są prawdziwym motorem komputerowego składu. Trudno znaleźć biuro z komputerem, w którym nie stoi przynajmniej jedna drukarka laserowa. Jakość wydruku z drukarki laserowej jest doskonała, a jej wydajność sprawia, że może obsługiwać wielu użytkowników. Drukarki laserowe, podobnie jak drukarki atramentowe, stają się coraz bardzie zaawansowane. Można spotkać drukarki laserowe, które wyglądają i działają jak zaawansowane kserokopiarki: nie wystarczy, że drukują, lecz również czynią to na obu stronach kartki jednocześnie (co nazywa się drukiem dupleksowym) oraz segregują i zszywają kopie. Technologia druku laserowego jest zbliżona do technologii wykorzystywanej w kserokopiarkach (w rzeczy samej, niektóre drukarki laserowe wykorzystują ten sam toner, jakiego używają kserokopiarki). Drukarka laserowa naświetla specjalny światłoczuły bęben za pomocą lasera, na skutek czego miejsca naświetlone, odpowiadające białym fragmentom obrazu, uzyskują ujemny ładunek elektryczny. Toner drukarki laserowej, czyli bardzo drobny proszek, przykleja się tylko do miejsc naładowanych dodatnio, odpowiadających czarnym fragmentom obrazu. W miarę przesuwania papieru toner z bębna przenoszony jest na papier. Następnie na skutek podgrzewania toner jest rozpuszczany i wtapiany w papier. Z tego powodu wydruki z WARSZAWA

14 drukarek laserowych są ciepłe po wyjściu z maszyny. Starsze modele drukarek drukowały z rozdzielczością jedynie 300 dpi. Natomiast teraz większość biurowych drukarek laserowych obecnie charakteryzuje się rozdzielczością 600 dpi. Są też modele drukarek laserowych osiągających rozdzielczość l 200 lub więcej dpi. Im wyższa rozdzielczość, tym gładsze i ostrzejsze wydają się drukowane teksty i rysunki. W monochromatycznych drukarkach laserowych kolor tonera jest kolorem wydruku. W przeważającej liczbie przypadków oznacza to kolor czarny, jednak można nabyć toner w innych kolorach np. gdy potrzebujemy czerwonych wydruków, należy zainstalować w drukarce czerwony toner. Kolorowa drukarka laserowa do odwzorowywania barw wykorzystuje cztery tonery o różnych kolorach (cyjan, magenta, żółty i czarny). W niektórych drukarkach laserowych papier przechodzi przez urządzenia nakładające toner cztery razy, za każdym razem na papier nakładany jest toner innego koloru. Pewne drukarki przyspieszają ten proces, nakładając wszystkie tonery jednocześnie. Na obecną chwilę drukarki laserowe stały się urządzeniami tak zaawansowanymi, że mogą drukować po obu stronach papieru, jak również segregować i zszywać kopie. Oznacza to, że drukarki laserowe mogą być wykorzystywane zamiast kserokopiarek. Firma Hewlett Packard wymyśliła nawet specjalna nazwę dla tego typu urządzeń mopiarki. Normalnie w pewnych sytuacjach drukowaliśmy jedna kopię jakiegoś dokumentu na drukarce laserowej, potem powielaliśmy go za pomocą kserokopiarki w większych ilościach, a następnie segregowaliśmy i zszywaliśmy. Poprzez mopiowanie" możemy od razu wykonywać duża liczbę kopii bezpośrednio za pomocą drukarki, która następnie posegreguje i zszyje wydrukowane strony. Oznacza to, że każda kopia dokumentu w rzeczywistości jest oryginałem. Niektóre drukarki laserowe dysponują też jeszcze innymi funkcjami: istnieją drukarki wyposażone w funkcję skanera, faksu lub kserokopiarki, drukarki te są urządzeniami wielo-funkcjonalnymi, co jeszcze bardziej podkreśla ich zaletę oraz wszechstronne zastosowanie. Do nieodzownych zalet tych drukarek należy to że są szybkie. Gdy najszybsze drukarki atramentowe osiągają wydajność 7 lub 8 stron na minutę, niektóre drukarki laserowe mogą popisać się wydajnością rzędu 40 stron na minutę. Od prędkości drukarki laserowej zależy to, jak dużo osób będzie mogło zlecać jej zadania druku. WARSZAWA

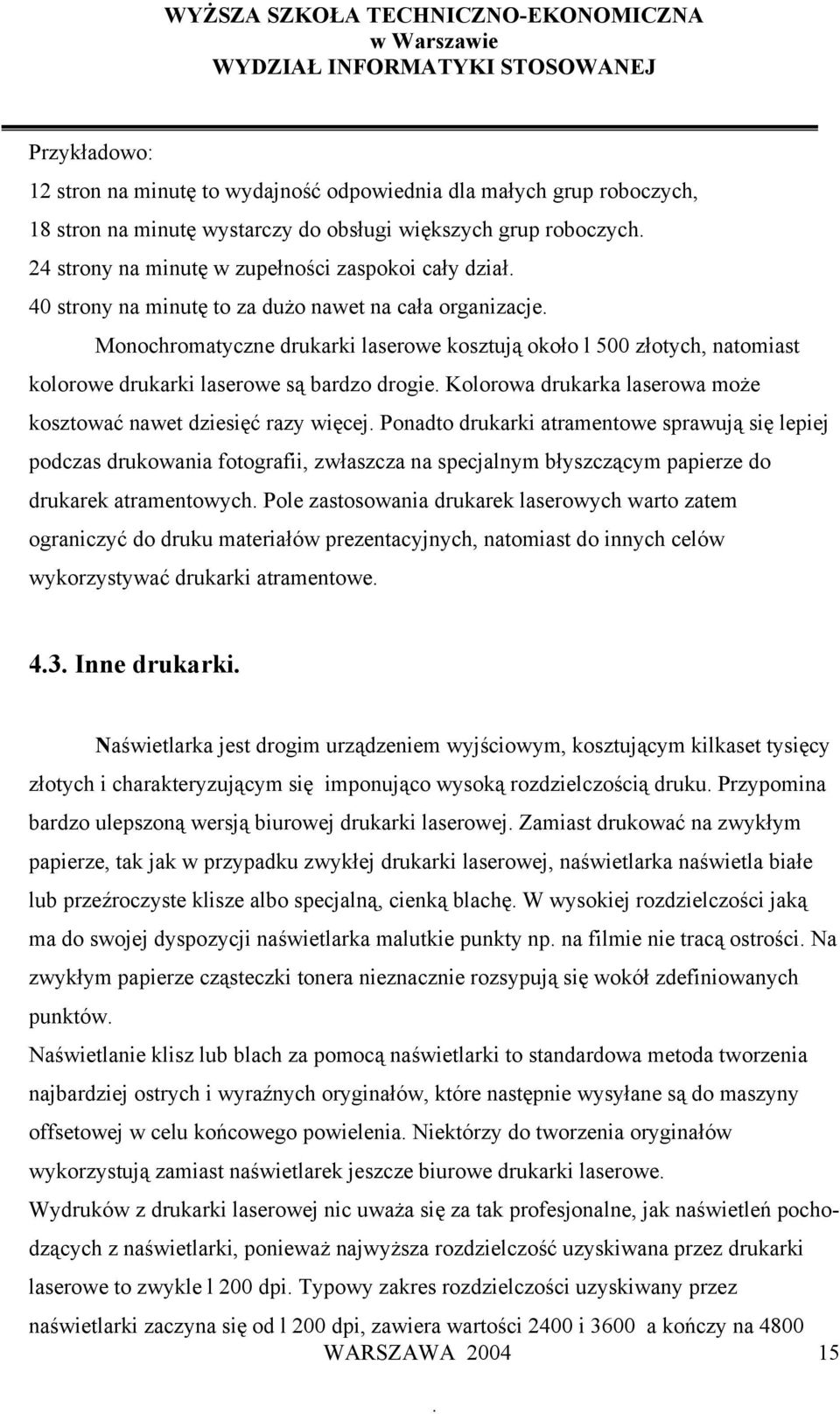

15 Przykładowo: 12 stron na minutę to wydajność odpowiednia dla małych grup roboczych, 18 stron na minutę wystarczy do obsługi większych grup roboczych. 24 strony na minutę w zupełności zaspokoi cały dział. 40 strony na minutę to za dużo nawet na cała organizacje. Monochromatyczne drukarki laserowe kosztują około l 500 złotych, natomiast kolorowe drukarki laserowe są bardzo drogie. Kolorowa drukarka laserowa może kosztować nawet dziesięć razy więcej. Ponadto drukarki atramentowe sprawują się lepiej podczas drukowania fotografii, zwłaszcza na specjalnym błyszczącym papierze do drukarek atramentowych. Pole zastosowania drukarek laserowych warto zatem ograniczyć do druku materiałów prezentacyjnych, natomiast do innych celów wykorzystywać drukarki atramentowe Inne drukarki. Naświetlarka jest drogim urządzeniem wyjściowym, kosztującym kilkaset tysięcy złotych i charakteryzującym się imponująco wysoką rozdzielczością druku. Przypomina bardzo ulepszoną wersją biurowej drukarki laserowej. Zamiast drukować na zwykłym papierze, tak jak w przypadku zwykłej drukarki laserowej, naświetlarka naświetla białe lub przeźroczyste klisze albo specjalną, cienką blachę. W wysokiej rozdzielczości jaką ma do swojej dyspozycji naświetlarka malutkie punkty np. na filmie nie tracą ostrości. Na zwykłym papierze cząsteczki tonera nieznacznie rozsypują się wokół zdefiniowanych punktów. Naświetlanie klisz lub blach za pomocą naświetlarki to standardowa metoda tworzenia najbardziej ostrych i wyraźnych oryginałów, które następnie wysyłane są do maszyny offsetowej w celu końcowego powielenia. Niektórzy do tworzenia oryginałów wykorzystują zamiast naświetlarek jeszcze biurowe drukarki laserowe. Wydruków z drukarki laserowej nic uważa się za tak profesjonalne, jak naświetleń pochodzących z naświetlarki, ponieważ najwyższa rozdzielczość uzyskiwana przez drukarki laserowe to zwykle l 200 dpi. Typowy zakres rozdzielczości uzyskiwany przez naświetlarki zaczyna się od l 200 dpi, zawiera wartości 2400 i 3600 a kończy na 4800 WARSZAWA

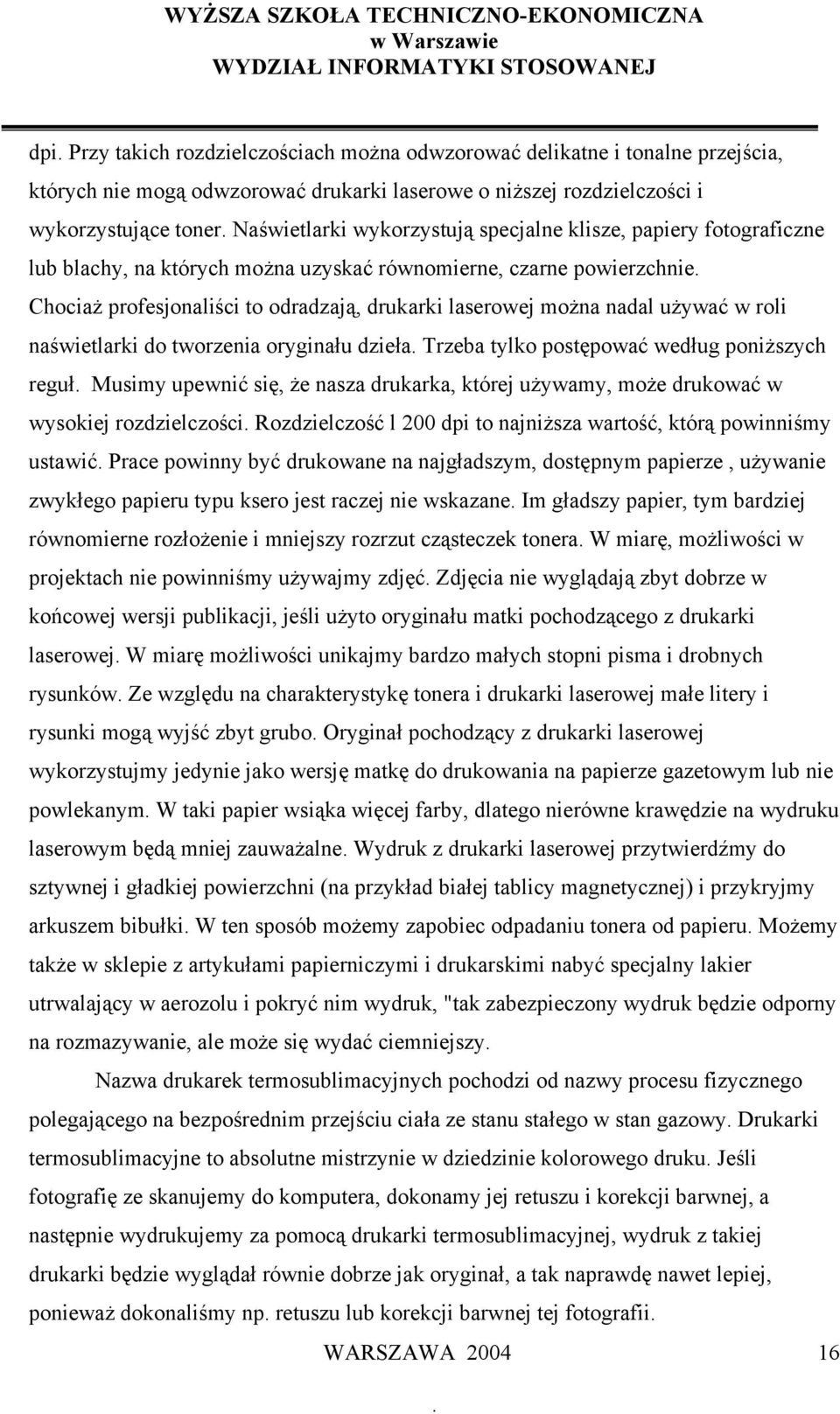

16 dpi. Przy takich rozdzielczościach można odwzorować delikatne i tonalne przejścia, których nie mogą odwzorować drukarki laserowe o niższej rozdzielczości i wykorzystujące toner. Naświetlarki wykorzystują specjalne klisze, papiery fotograficzne lub blachy, na których można uzyskać równomierne, czarne powierzchnie. Chociaż profesjonaliści to odradzają, drukarki laserowej można nadal używać w roli naświetlarki do tworzenia oryginału dzieła. Trzeba tylko postępować według poniższych reguł. Musimy upewnić się, że nasza drukarka, której używamy, może drukować w wysokiej rozdzielczości. Rozdzielczość l 200 dpi to najniższa wartość, którą powinniśmy ustawić. Prace powinny być drukowane na najgładszym, dostępnym papierze, używanie zwykłego papieru typu ksero jest raczej nie wskazane. Im gładszy papier, tym bardziej równomierne rozłożenie i mniejszy rozrzut cząsteczek tonera. W miarę, możliwości w projektach nie powinniśmy używajmy zdjęć. Zdjęcia nie wyglądają zbyt dobrze w końcowej wersji publikacji, jeśli użyto oryginału matki pochodzącego z drukarki laserowej. W miarę możliwości unikajmy bardzo małych stopni pisma i drobnych rysunków. Ze względu na charakterystykę tonera i drukarki laserowej małe litery i rysunki mogą wyjść zbyt grubo. Oryginał pochodzący z drukarki laserowej wykorzystujmy jedynie jako wersję matkę do drukowania na papierze gazetowym lub nie powlekanym. W taki papier wsiąka więcej farby, dlatego nierówne krawędzie na wydruku laserowym będą mniej zauważalne. Wydruk z drukarki laserowej przytwierdźmy do sztywnej i gładkiej powierzchni (na przykład białej tablicy magnetycznej) i przykryjmy arkuszem bibułki. W ten sposób możemy zapobiec odpadaniu tonera od papieru. Możemy także w sklepie z artykułami papierniczymi i drukarskimi nabyć specjalny lakier utrwalający w aerozolu i pokryć nim wydruk, "tak zabezpieczony wydruk będzie odporny na rozmazywanie, ale może się wydać ciemniejszy. Nazwa drukarek termosublimacyjnych pochodzi od nazwy procesu fizycznego polegającego na bezpośrednim przejściu ciała ze stanu stałego w stan gazowy. Drukarki termosublimacyjne to absolutne mistrzynie w dziedzinie kolorowego druku. Jeśli fotografię ze skanujemy do komputera, dokonamy jej retuszu i korekcji barwnej, a następnie wydrukujemy za pomocą drukarki termosublimacyjnej, wydruk z takiej drukarki będzie wyglądał równie dobrze jak oryginał, a tak naprawdę nawet lepiej, ponieważ dokonaliśmy np. retuszu lub korekcji barwnej tej fotografii. WARSZAWA

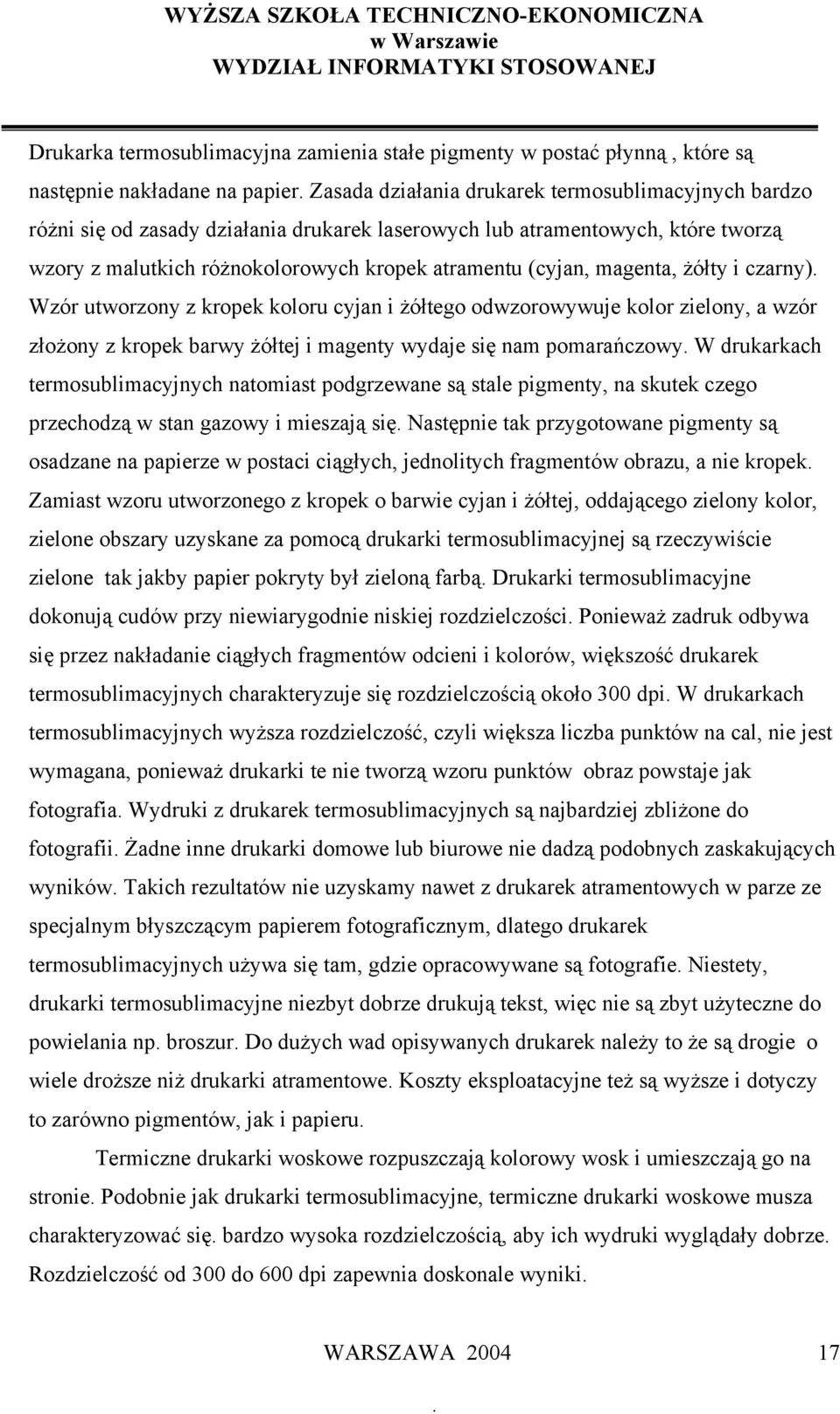

17 Drukarka termosublimacyjna zamienia stałe pigmenty w postać płynną, które są następnie nakładane na papier. Zasada działania drukarek termosublimacyjnych bardzo różni się od zasady działania drukarek laserowych lub atramentowych, które tworzą wzory z malutkich różnokolorowych kropek atramentu (cyjan, magenta, żółty i czarny). Wzór utworzony z kropek koloru cyjan i żółtego odwzorowywuje kolor zielony, a wzór złożony z kropek barwy żółtej i magenty wydaje się nam pomarańczowy. W drukarkach termosublimacyjnych natomiast podgrzewane są stale pigmenty, na skutek czego przechodzą w stan gazowy i mieszają się. Następnie tak przygotowane pigmenty są osadzane na papierze w postaci ciągłych, jednolitych fragmentów obrazu, a nie kropek. Zamiast wzoru utworzonego z kropek o barwie cyjan i żółtej, oddającego zielony kolor, zielone obszary uzyskane za pomocą drukarki termosublimacyjnej są rzeczywiście zielone tak jakby papier pokryty był zieloną farbą. Drukarki termosublimacyjne dokonują cudów przy niewiarygodnie niskiej rozdzielczości. Ponieważ zadruk odbywa się przez nakładanie ciągłych fragmentów odcieni i kolorów, większość drukarek termosublimacyjnych charakteryzuje się rozdzielczością około 300 dpi. W drukarkach termosublimacyjnych wyższa rozdzielczość, czyli większa liczba punktów na cal, nie jest wymagana, ponieważ drukarki te nie tworzą wzoru punktów obraz powstaje jak fotografia. Wydruki z drukarek termosublimacyjnych są najbardziej zbliżone do fotografii. Żadne inne drukarki domowe lub biurowe nie dadzą podobnych zaskakujących wyników. Takich rezultatów nie uzyskamy nawet z drukarek atramentowych w parze ze specjalnym błyszczącym papierem fotograficznym, dlatego drukarek termosublimacyjnych używa się tam, gdzie opracowywane są fotografie. Niestety, drukarki termosublimacyjne niezbyt dobrze drukują tekst, więc nie są zbyt użyteczne do powielania np. broszur. Do dużych wad opisywanych drukarek należy to że są drogie o wiele droższe niż drukarki atramentowe. Koszty eksploatacyjne też są wyższe i dotyczy to zarówno pigmentów, jak i papieru. Termiczne drukarki woskowe rozpuszczają kolorowy wosk i umieszczają go na stronie. Podobnie jak drukarki termosublimacyjne, termiczne drukarki woskowe musza charakteryzować się. bardzo wysoka rozdzielczością, aby ich wydruki wyglądały dobrze. Rozdzielczość od 300 do 600 dpi zapewnia doskonale wyniki. WARSZAWA

18 Termiczne drukarki woskowe doskonale nadają się do druku na kliszach i foliach, a uzyskiwane wydruki mają bardzo nasycone barwy. Są drogie sama drukarka nie jest stosunkowo droga, natomiast bardzo wysokie są koszty eksploatacji Drukarki do zadań specjalnych. Istnieją jeszcze inne typy drukarek np. drukarki do naświetlania filmów, które odwzorowują obrazy bezpośrednio na kliszach. Możesz zamienić bardzo szybko prezentacje w postaci elektronicznej na zestaw slajdów 35 mm, które następnie można wyświetlać za pomocą rzutnika. Innym rodzajem specyficznych drukarek są plotery, które drukują na wielkich formatach papieru lub folii i wykorzystywane są do tworzenia rysunków technicznych, architektonicznych, plakatów oraz plansz. Także dobrze nam znany faks jest specyficzną drukarką biurową. Jedyna zauważalna różnica to fakt, że początek procesu drukowania rozpoczyna się w naszym biurze lub domu, a końcowa faza przebiega w innym biurze lub domu. Oznacza to, że tak naprawdę mamy niewielki wpływ na wynikową postać przesyłanego faksu. Faks skanuje obraz i przekształca go na punkty, następnie wzór złożony z punktów przekształcany jest na sygnały dźwiękowe przesyłane za pośrednictwem linii telefonicznej do drugiego faksu. Faks odbierający przesyłkę przekształca sygnały dźwiękowe z powrotem na wzór złożony z punktów i drukuje go. To właśnie faks odbierający ma wpływ na jakość końcowego wydruku. Tak jak istnieje wiele rodzajów drukarek biurowych, tak istnieje wiele typów drukarek w faksach. Starsze modele faksów wyposażone są w drukarki termiczne, których zasada działania polega na tworzeniu punktów za pomocą elementu grzejnego podgrzewającego papier termo-czuły. Inne faksy wykorzystują technologie druku atramentowego i drukują na zwykłym papierze ksero. Istnieje też pewna grupa faksów wyposażonych w drukarki laserowe. Są nawet typy faksów umożliwiające faksowanie obrazów kolorowych, jednak większość z nich wymaga obecności faksu takiego samego typu. po drugiej stronie linii. Jako faks można wykorzystać połączenie odpowiedniego oprogramowania i faksmodemu komputerowego. Można tym sposobem wysyłać (faksować) dokumenty bezpośrednio z komputera bez potrzeby ich uprzedniego drukowania. Kiedy otrzymamy faks, również nie musimy go drukować, ponieważ staje WARSZAWA

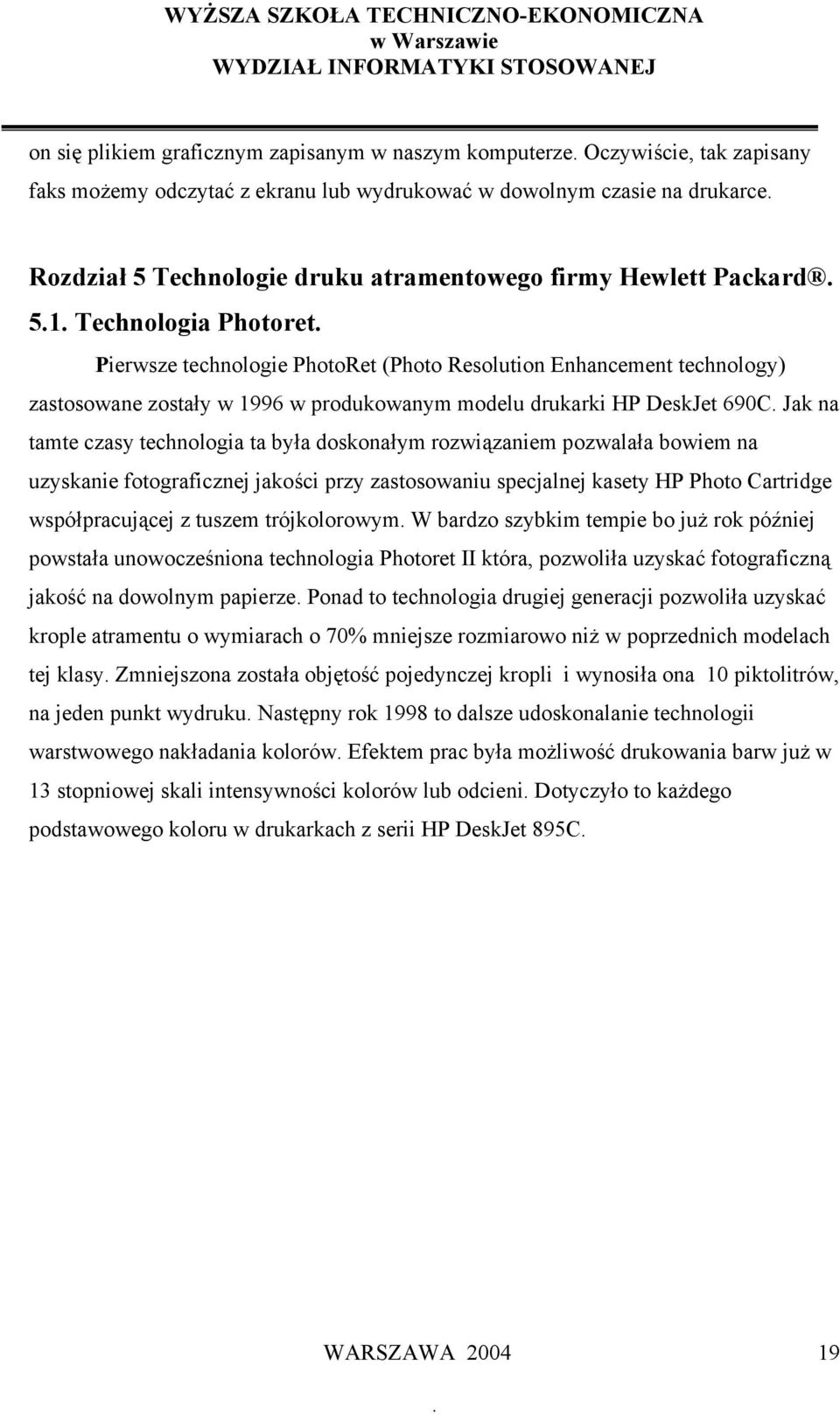

19 on się plikiem graficznym zapisanym w naszym komputerze. Oczywiście, tak zapisany faks możemy odczytać z ekranu lub wydrukować w dowolnym czasie na drukarce. Rozdział 5 Technologie druku atramentowego firmy Hewlett Packard Technologia Photoret. Pierwsze technologie PhotoRet (Photo Resolution Enhancement technology) zastosowane zostały w 1996 w produkowanym modelu drukarki HP DeskJet 690C. Jak na tamte czasy technologia ta była doskonałym rozwiązaniem pozwalała bowiem na uzyskanie fotograficznej jakości przy zastosowaniu specjalnej kasety HP Photo Cartridge współpracującej z tuszem trójkolorowym. W bardzo szybkim tempie bo już rok później powstała unowocześniona technologia Photoret II która, pozwoliła uzyskać fotograficzną jakość na dowolnym papierze. Ponad to technologia drugiej generacji pozwoliła uzyskać krople atramentu o wymiarach o 70% mniejsze rozmiarowo niż w poprzednich modelach tej klasy. Zmniejszona została objętość pojedynczej kropli i wynosiła ona 10 piktolitrów, na jeden punkt wydruku. Następny rok 1998 to dalsze udoskonalanie technologii warstwowego nakładania kolorów. Efektem prac była możliwość drukowania barw już w 13 stopniowej skali intensywności kolorów lub odcieni. Dotyczyło to każdego podstawowego koloru w drukarkach z serii HP DeskJet 895C. WARSZAWA

20 5.2. Technologia Photoret najnowsze generacje. Photoret to niezwykle zaawansowane technologie druku atramentowego rozwijane od lat w siedzibie Hawlett Packard. Firma ta doskonali swoje technologie w dziedzinie druku a jej najnowszym osiągnięciem jest techniki druku Photoret III i Photoret IV generacji. Technologie te polegają przede wszystkim w precyzyjnej kontroli procesu drukowania. Oznacza to że, sztuka ta nie polega tylko na tym, aby ilość punktów kolorowych była maksymalnie duża, lecz aby każda z plamek lądujących na papierze miała dokładnie taką samą wielkość, i aby lądowała dokładnie tam gdzie powinna oraz by jej kolor był dokładnie taki jaki jest potrzebny. Pojedyncza kropla atramentu w najnowszych technologiach Photoret ma objętość zaledwie 4-5 pikolitrów 4. Dysza pobierająca atrament z zasobników wypluwa taką pojedynczą porcję atramentu na papier z prędkością sięgającą 50 km/h. Od tego jak dokładnie i precyzyjnie zostanie to zrobione zależy końcowa jakość wydruku. Słowem kluczowym przy drukowaniu atramentowym będzie tu nazwa "halftoning" pół-tonowanie czyli technika równomiernego i planowego lokowania porcji atramentu na papierze. Technika znajduje swoje zastosowanie już przy pierwszych tradycyjnych drukarkach kolorowych które, pokrywają każdy punkt dwiema kroplami atramentu. Gdyż przy czterech podstawowych kolorach atramentu - czarnym, cyanie, magencie i żółtym i dwóch kroplach atramentu na punkt, tradycyjna drukarka atramentowa jest w stanie uzyskać w jednym punkcie maksymalnie osiem różnych kolorów (biały, czarny, cyan, magenta, żółty, czerwony, zielony i niebieski). Pozostałe odcienie tworzy się więc używając tzw. techniki pół-tonowania, czyli mechanizmu rozmieszczania różnokolorowych punktów w określone wzory, aby przy obserwacji z pewnej odległości sprawiały wrażenie innego koloru. Jeżeli chodzi o wydruk atramentowy zarówno tekst, jak i grafika składa się z mikroskopijnych punktów. Jakość kolorów i ostrość danego wydruku zależy od wielu czynników: ilości i rozmiaru punktów atramentu, tego jak dokładnie i precyzyjnie zostały naniesione na papier, jak zostały połączone tworząc kolor oraz tego jak wszystko łączy się z papierem lub folią. Niektórzy producenci drukarek podają, że ich technologia polegająca na prostym drukowaniu większej ilości punktów, które to daje lepszą jakość wydruku. Dzieje się tak 4 Pikolitr=10-9 litra WARSZAWA

21 jednak tylko na odpowiednim gatunku papieru, który jest w stanie przyjąć większą ilość atramentu w specjalną swoją strukturę. Technologia Photoret III Precision Technology jako jedno z nowszych osiągnięć firmy Hawlett Packard w dziedzinie kolorowego druku atramentowego zapewnia doskonalą jakość obrazu jak i wydajność pozwalającą na szybkie uzyskiwanie profesjonalnych wydruków na różnych rodzajach papieru. Najnowsze udoskonalenia technologii HP Photoret III obejmują cały zestaw opracowanych przez HP innowacji w dziedzinie oprogramowania i sprzętu, dzięki którym drukarki wyposażone w tę technologię potrafią błyskawicznie drukować znakomite, foto-realistyczne wydruki na zwykłych jak i specjalnych rodzajach papieru. Technologia Photoret III propaguje przede wszystkim lepszy sposób nakładania atramentu na papier, zamiast zwiększać ilość punktów na cal. Drukarki pracujące w technologii Photoret III drukują 29 bardzo małych kropelek atramentu w pojedynczym punkcie. Pozwala to na uzyskanie aż, do 3500 odcieni koloru w jednym punkcie. Technika Photoret III wraz z mniejszymi kropelkami atramentu, zwiększoną ilością dysz oraz ulepszonym atramentem we wkładzie trójkolorowym pozwala otrzymać fotograficzny wydruk o niewiarygodnie bogatej palecie barw przy jednoczesnym zmniejszeniu liczby punktów na cal. Rozwiązanie ma tą zaletę gdyż, drukarka ma do przetworzenia mniej informacji, dzięki czemu drukuje znacznie szybciej. Kolory są bardziej naturalne, a przejścia pomiędzy poszczególnymi kolorami bardziej łagodne. Dzięki tym wszechstronnym rozwiązaniom wydruk jest doskonałej jakości nawet na zwykłym papierze. Całość rozwiązań pozwala na uzyskanie najlepszej możliwej jakości wydruku z drukarek i wkładów firmowych, gdyż wszystkie komponenty współpracują ze sobą w sposób doskonały i dają bardzo dobre rezultaty. Zaawansowana technologia PhotoREt III Precision Technology pojawiła się po raz pierwszy w drukarkach serii DeskJet 970Cxi ProFessional oraz PhotoSmart P1000 i P1100. Zalety technologii HP PhotoREt III są następujące: wspaniały realizm drukowanych zdjęć doskonale rezultaty na każdym papierze od zwykłego po fotograficzny zawsze czyste, ostre i naturalne kolory odporne na blaknięcie WARSZAWA

22 zdjęcia i grafika wyglądają bardziej naturalnie, dzięki szerszej gamie odcieni zwiększenie szybkości druku nie odbywa się kosztem jego jakości i precyzyjności Rys 1. Przykładowy skład poszczególnych odcieni obrazu. Dzięki udoskonalonym technologiom PhotoREt III skala intensywności kolorów odpowiadająca liczbie odcieni koloru podstawowego w jednym punkcie zastosowana jest w nowych modelach z tej serii jest aż 17-stopniowa. Oznacza to ze w jednym punkcie druku skala odcieni jednego koloru może być aż 17-stopniowa. Ponadto technologia PhotoREt III kontroluje, ile atramentu każdego koloru podstawowego użyto w danym polu (Rys.1), co również w dużym stopniu przyczynia się do poszerzenia gamy kolorów, zwiększenia jasności odcieni i zmniejszenia różnic między odcieniami. Konstruktorzy nowej, trójkolorowej kasety drukującej do drukarek serii DeskJet 970Cxi oraz PhotoSmart P1000 i P1100 precyzyjnie połączyli samą budowę głowicy drukującej z technikami wyrzucania atramentu oraz specjalnym składem atramentów, aby uzyskać znakomitą jakość obrazu oraz podnieść szybkość drukowania i niezawodność dla swoich użytkowników. Zaprojektowano kolorowe atramenty o specjalnej formule, zoptymalizowane pod kątem zastosowania w kasecie trójkolorowej, są częścią kompleksowego rozwiązania obejmującego ponadto kasetę jak i drukarkę. Nowe atramenty kolorowe stworzono specjalnie po to, aby uzyskać możliwie jak najszerszą gamę kolorów, zwiększyć trwałość kolorów, a także sprawić, żeby blakły one równomiernie w stosunku do całego obrazu. Wprowadzono nowe algorytmy półtonowania które to umożliwiły precyzyjniejsze rozmieszczanie punktów barwnych i WARSZAWA

23 uzyskiwanie jednolitych, dokładnie określonych kolorów. Nowe algorytmy półtonowania zapewniają łagodną ciągłość odcieni między różnymi warstwami kolorów. Dzięki tym wyrafinowanym mechanizmom, które zastosowano w nowoczesnych drukarkach, dysponują one wspaniałymi rozwiązaniami dla swoich klientów, a wszystko za dość przystępną cenę. Tabela.1 Porównanie Technologii firmy HP PhotoRet III z drukiem tradycyjnym atramentowym. HP PhotoREt III Precision Technology Tradycyjny druk atramentowy Krople Odcienie kolorów Matę krople atramentu, prawie niewidoczne na kartce, do 29 kropel na punkt Ponad 3500 odcieni kolorów na punkt bez pół-tonowania, odcienie są czyste i wyraźne, zapewniają łagodne stopniowanie kolorów Większe krople, bardziej widoczne na kartce, do trzech kropel na punkt 8 odcieni kolorów na punkt; tworzenie większej liczby odcieni wymaga półtonowania; odcienie są bledsze i bardziej sztuczne, a stopniowanie kolorów bardziej gwałtowne Szybkość Algorytmy HP i większa liczba kropel na punkt znacznie przyspieszają drukowanie; mniejsza liczba danych powoduje, że są one szybciej przetwarzane Większy parametr DPI to więcej danych do przetworzenia; więcej danych to wolniejsze drukowanie Papier Głębokie, naturalne kolory na dowolnym papierze; drobne, precyzyjnie dozowane krople nie wsiąkają w zwykły papier; stopniowanie barw jest łagodne; obrazy ostre i wyraźne Większe krople pokrywają kartkę większą ilością atramentu, który może rozpryskiwać się w nieprzewidywalny sposób, pogarszając ostrość i wyrazistość obrazu WARSZAWA

24 Najnowsze rozwiązania technologiczne związane są ściśle z atramentem i kolorami które można dzięki nim uzyskać. Atrament musi być odporny na działanie niekorzystnych warunków środowiskowych takich jak: światło ultrafioletowe, temperatura, wilgoć, ozon i tlen. Wszystkie te warunki w jakich znajduje się wydruki sprawiają, że atramenty w większym lub mniejszym stopniu blakną. Za kolor najmniej odporny na blaknięcie pod wpływem światła, tradycyjnie uważa się magentę. Dzięki umiejętnemu mieszaniu atramentów ze sobą udało się tak uzyskać trwałość wszystkich trzech kolorów stosowanych w kasetach, tak że wszystkie z nich blakną równomiernie. Unowocześnione atramenty przyczyniły się do zwiększenia niezawodności zarówno kasety jak i drukarki. Pewne składniki dodane do atramentów pozwoliły zapobiec pogarszaniu się jakości druku i umożliwiły zastosowanie technik warstwowego rozprowadzania kolorów niezależnie od nośnika. Klienci użytkujący drukarki HP nie będą, tak jak użytkownicy konkurencji mieli do czynienia z szybszym blaknięciem atramentu magenta w porównaniu z innym kolorami. Skład nowych atramentów kolorowych HP zapobiega: zatykaniu się części dysz kogacji - gromadzeniu się z biegiem czasu resztek atramentu u wylotu dyszy (powstaje w ten sposób pokrywa stopniowo ograniczająca wielkość kropli i sprawiająca, że wydruki są coraz słabsze). koalescencji - powstawaniu jaśniejszych i ciemniejszych plam kolorów co daje efekt niejednolitego pokrycia kolorami rozmywaniu się atramentu - zachodzeniu kolorów bezpośrednio na siebie i wychodzeniu ich poza krawędzie druku Najczęściej na pogarszanie jakości druku wpływa kogacja lub zatykanie się dysz zaschniętym atramentem. Dopiero specjalny skład nowych atramentów zapobiega w znaczący sposób zjawisku kogacji i powodowanym przez nie zatorom w ruchu kropel. Szeroko stosowana przez HP technologia termo-atramentowa daje możliwość pulsacyjnego podgrzewania atramentu, co bezpośrednio redukuje zjawisko zalepiania dysz atramentem. Podgrzany w ten sposób atrament staje się bardziej płynny, a zarazem mniej lepki i podatny na zaschnięcia. WARSZAWA

25 Natomiast barwniki czarnego koloru, poprawiono przez zastosowanie w nowych generacjach drukarek czarnego atramentu pigmentowego. Atrament pigmentowy jest znacznie odporniejszy na oddziaływanie światła słonecznego, się tak nie rozmazuje. Dzięki nowym pigmentom czarny tekst drukowany na nowych drukarkach HP ma porównywalną ostrość z drukarkami laserowymi. Atrament pigmentowy zapewnia dużo większą głębię czerni i ostrość przy tym nie wymaga stosowania specjalnych nośników. Atramenty barwnikowe i pigmentowe zachowują się inaczej na foto-papierze czy foli, niż na zwykłym papierze. Drukując grafikę nowymi drukarkami HP używana jest czerń powstała z połączenia trzech atramentów kolorowych, zapewnia to znacznie większą jednolitość. Dzięki temu wydruki są o wiele bardziej naturalne i bogatsze kolorystycznie, przy tym zachowują swoją kolorystykę o wiele dłużej niż te drukowane starymi atramentami. Rosnący postęp w dziedzinie fotografii cyfrowej wywarł silny wpływ na coraz nowsze udoskonalenia w dziedzinie technologii druku atramentowego, wszystko to złożyło się do powstania PhotoREt IV. W nowej technologii współdziałanie wszelkich komponentów drukarki i materiałów eksploatacyjnych stało się istotne dla wysoce realistycznych wydruków. Właśnie dlatego naukowcy i inżynierowie HP opracowali wszystkie elementy takie jak wkłady atramentowe, nośniki i drukarki w ściśle skoordynowany sposób, w myśl zasady zaprojektowane razem do współpracy. Kluczową rolę odgrywają tutaj oryginalne wkłady atramentowe jaki i szeroki wachlarz specjalnych nośników, na którym mogą być one stosowane. Jeszcze bardziej udoskonalony skład atramentów, nowa konstrukcja głowic drukujących jak i wkładów atramentowych, w najnowszych sześcio i siedmio-atramentowych systemach drukowania HP. Również technologia powłok nośników zostały udoskonalone na potrzeby nowych jeszcze lepszych rozwiązań, a wszystko po to aby jakość drukowania zarówno tekstu jaki i zdjęć była jak najlepsza. Te nowatorskie rozwiązania, w których zastosowano technologię HP Photoret IV, gwarantują wymagającym miłośnikom fotografii oraz profesjonalistom wysoki realizm oraz niepowtarzalność zdjęć. To właśnie dzięki najnowszym systemom drukowania zdjęć coraz to więcej użytkowników może docenić wygodę drukowania w domu cyfrowych fotografii, uzyskując znakomite trwałe odbitki, WARSZAWA

26 które z łatwością wytrzymują porównanie z tradycyjnymi zdjęciami na bazie halogenku srebra. Odnosząc się do najnowszych materiałów eksploatacyjnych atramentów oraz nośników najważniejszymi rozwiązaniami mającymi wpływ na jakość działania nowego systemu drukującego są: nowy skład atramentów unowocześniona konstrukcja głowicy drukującej udoskonalona technologia powłok nośników Cały skład najnowszych atramentów opracowano specjalnie pod kątem ścisłego współdziałania z odpowiednimi głowicami drukującymi w celu uzyskania niezwykle małych kropli atramentu. Przy czym nowe atramenty zapewniają ochronę dysz głowicy drukującej, oraz gwarantują ich długotrwałe i efektywne działanie. Nowe nośniki druku składają się z różnego rodzaju powłok zawierających różną liczbę warstw, z których każda dokładnie wchłania lub zatrzymuje atrament, zapewniając uzyskanie ostrych, i naturalnych rysunków lub zdjęć. Całkowite współdziałanie nowych atramentów i wkładów umożliwia uzyskanie wyjątkowych wydruków. Podobnie jak w przypadku wszystkich nowoczesnych systemów drukowania atramentowego, wkłady zawierają atramenty pigmentowe albo barwnikowe. Atramenty pigmentowe zawierają nierozpuszczalne cząsteczki barwników (pigmenty) o mikroskopijnej wielkości, sięgającej od 20 do 200 nanometrów 5. Pigmenty te nakładane na nośnik pozostają na powierzchni jego powłoki, zapewniając tym samym bardzo ostre kontury oraz wyjątkowo głęboką czerń. Natomiast atramenty barwnikowe zawierają rozpuszczone barwniki o rozmiarach poniżej 10 nanometrów, umożliwia to barwnikom łatwiejsze wnikanie w powłokę nośnika. Atramenty barwnikowe są znacznie jaśniejsze i bardziej kolorowe niż pigmenty, przez co znakomicie sprawdzają się przy kolorowym drukowaniu. Przez wywarzenie mniejszych kropli oraz subtelniejszych połączeń między nimi, jaśniejsze odmiany atramentu znacznie zmniejszają ziarnistość drukowanych zdjęć. Ponadto nowoopracowane atramenty wysychają jeszcze szybciej niż starsze tusze tej kategorii lub produkty konkurencji. 5 1 nanometr = 10-9 metra WARSZAWA

27 Wydruki są suche już po około dwóch minutach, jest to jednak zależne od rodzaju stosowanego nośnika. Przykładem mogą tu być najnowsze wkłady atramentowe o numeracji 56, 57 i 58 które, można bardzo efektywne dozować, co pozwala na wydrukowanie jeszcze większej liczby stron w przeliczeniu na mililitr atramentu. Stosując nowe atramenty można wydrukować niemal trzykrotnie więcej stron kolorowych, niż w przypadku dotychczasowych wkładów atramentowych tej kategorii. Nowe wkłady atramentowe zawierają mniej atramentu, gwarantując mimo to większą liczbę wydruków niż poprzednie modele, ponadto czerń jest bardzo głęboka, a jakość drukowanego tekstu, z ostrymi krawędziami znaków, bez zacieków czy rozmazywania. Wkłady atramentowe mają też mniejsze wymiary co umożliwia im szybsze przemieszczanie się. Zastosowanie ich do drukowania pozwala na wydruki jakie do tej pory były poza możliwościami drukarek atramentowych, można je śmiało porównać z wydrukami laserowymi. Przykładowo trójkolorowy wkład nr 57 (Rys.2) zawiera w sobie atrament błękitny, purpurowy i żółty. Wkład nr 58 uzupełnia je na potrzeby jeszcze wierniejszego drukowania fotografii o dodatkowe kolory: jasnobłękitny, jasnopurpurowy i czarny Rys 2. Przykładowe atramenty nr. 57 i 58 firmy Hawlett Packard. Atramenty pozwalają na drukowanie rysunków i zdjęć przy użyciu optymalnego połączenia wspaniałych kolorów. WARSZAWA

28 Nowy udoskonalony skład atramentów we wkładach o numeracji 56, 57 i 58 umożliwia nie tylko uzyskanie bardzo małych kropli atramentu, ale także precyzyjne dopasowanie ich do nowoczesnych głowic drukujących. Rysunek 3 pokazuje drogę, jaką przebywa atrament z wkładu do dyszy głowicy drukującej, aby wreszcie trafić na nośnik, oraz jak ściśle współdziałają ze sobą wszystkie elementy w czasie drukowania. Rys.3 Pokazuje procesy, jakim podlega atrament wewnątrz głowicy drukującej. Dysza Kropla atramentu Cienka warstwa atramentu (żółty) Rezystor (czerwony) Pęcherzyk atramentu 1. Błyskawiczne ogrzanie (100 C/µs) powoduje odparowanie części atramentu 2. Rozszerzanie się pęcherzyka pary, utworzenie kropli atramentu i wyrzucenie jej 3. Pęknięcie pęcherzyka i ponowne napełnienie dyszy 1. Malutki rezystor umieszczony w głowicy drukującej błyskawicznie nagrzewa cienką warstwę atramentu do temperatury 100 C. 2. Wysoka temperatura powoduje odparowanie niewielkiej części atramentu i powstanie rozszerzającego się pęcherzyka, który wyrzuca kroplę atramentu w stronę nośnika przez jedną z dysz głowicy drukującej. Rozmiar każdej z dysz w głowicy drukującej HP wynosi w przybliżeniu 1/3 średnicy ludzkiego włosa. Głowice drukujące nowej generacji, zastosowane w czarnym wkładzie atramentowym nr 56, mają ponad 400 dysz. 3. Następnie pęcherzyk pęka, powodując powstanie w głowicy drukującej próżni, która zasysa nową porcję atramentu z wkładu. Cały proces zaczyna się wtedy od początku. A wszystko odbywa się przy niezwykle wysokiej częstotliwości i szybkości wystrzeliwania atramentu, wynoszącej ponad 100 tys. kropli na sekundę WARSZAWA
