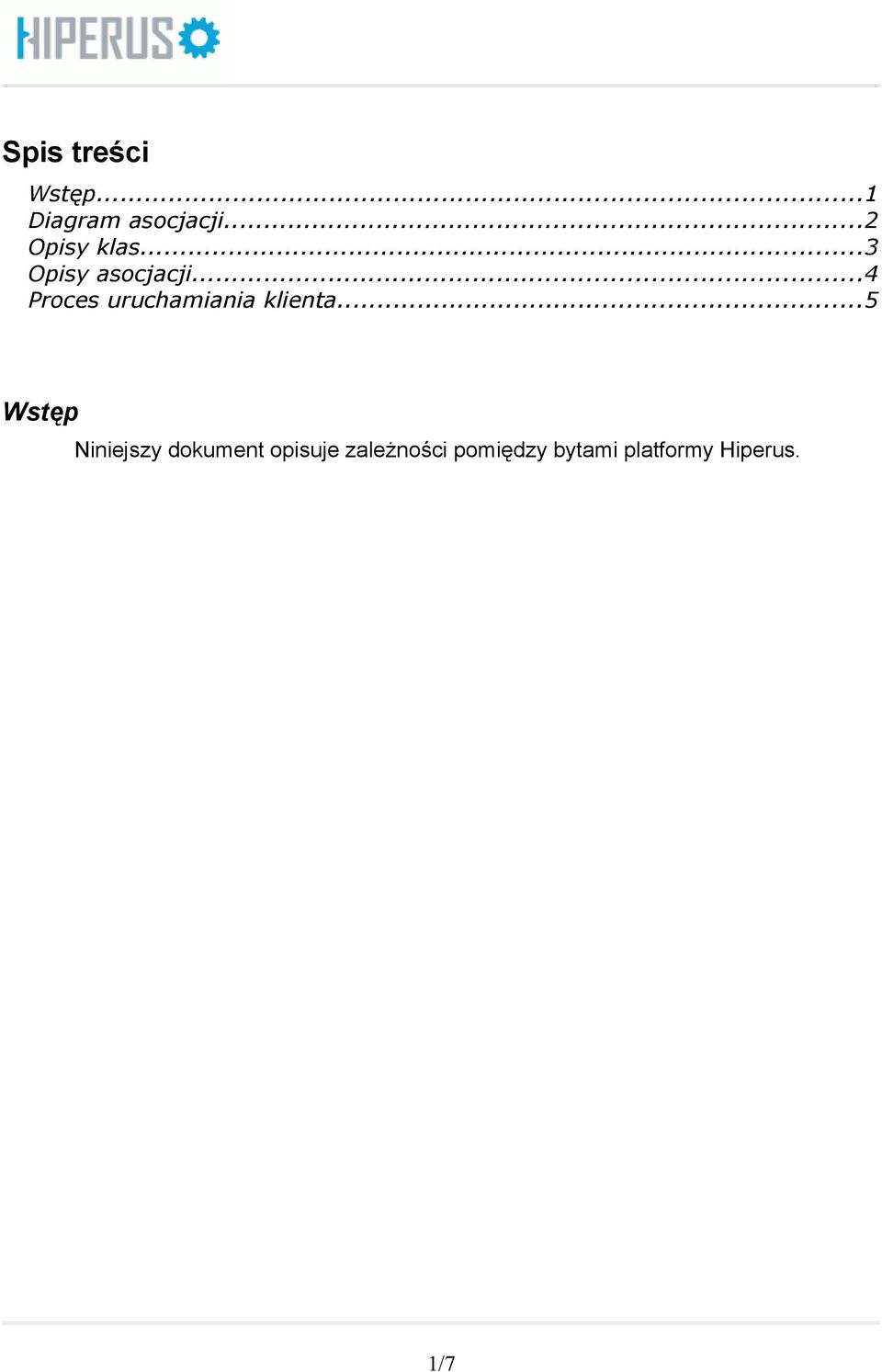

1 Spis treści Wstęp...1 Diagram asocjacji...2 Opisy klas...3 Opisy asocjacji...4 Proces uruchamiania klienta...5 Wstęp Niniejszy dokument opisuje zależności pomiędzy bytami platformy Hiperus. 1/7

2 Diagram asocjacji 2/7

3 Opisy klas Customer klasa reprezentująca klienta końcowego w platformie Hiperus, obiekty tej klasy przechowują nazwę, dane teleadresowe, dane potrzebne do wystawiania faktur, ustawienia danego klienta. Do tworzenia rekordu klienta służy akcja AddCustomer Terminal klasa reprezentująca urządzenie podłączane do platformy Hiperus (bramka VoIP, telefon IP, softphone, gateway...). Obiekty tej klasy przechowują takie dane jak nazwa użytkownika I hasło używane do autoryzacji połączeń wychodzących oraz rejestracji w platformie Hiperus dla połączeń przychodzących. Na podstawie informacji zawartych w obiektach tej klasy determinowany jest koszt połączenia, ewentualny limit czasu, abonament I sposób jego naliczania, lokalizacja terminala dla połączeń alarmowych, uruchomienie protokołu T.38 jeżeli zostanie wykryty fax CNG, screening numerów A przychodzących z terminala. PSTNNumber klasa reprezentująca miejski numer telefonu z jakiego może korzystać użytkownik. Przechowuje ona dane między innymi o numerze telefonu, wirtualnym faksie, numerze głównym, kodzie kraju. EndUserAuth klasa reprezentująca użytkownika panelu końcowego klienta, za pomocą którego klienci mogą sprawdzać swoje billingi, doładowywać konta, przeglądać faksy, odsłuchiwać wiadomości. Dane tutaj zawarte to między innymi (który jest loginem używanym do zalogowania sie do panelu) oraz hasło. Na podawany tutaj platforma Hiperus wysyła wirtualne faksy oraz wiadmości głosowe pozostawione w skrzynce głosowej. CustomerPricelist klasa reprezentująca cennik dla klienta końcowego (cennik przychodowy). Zawiera nazwę cennika wykorzystywaną do przypisywania danego zestawu cen do terminala, oraz flagę informującą podsystem billingowy czy naliczać połączenia wewnątrz platformy. VPBXExtension klasa reprezentująca wirtualny numer wewnętrzny. Zawiera między innymi numer wewnętrzny, informacje o terminalu jaki ma obsługiwać numer 3/7

4 wewnęŧrzny, nazwę jaka ma być wyświetlana na urządzeniach dzwoniących wewnątrz wirtualnej centralki. VPBX klasa reprezentująca wirtualną centralkę zdefiniowaną dla klienta końcowego. Zawiera między innymi dane dotyczące cyfry wyjścia, długości numerów wewnętrznych w centralce, numeru głównego z puli miejskiej. Subscription klasa reprezentująca abonament przypisany do terminala. Określa date rozpoczęcia trwania abonamentu, date zakończenia, wartość jaka pozostała do wykorzystania w danym miesiącu. Determinuje także konfiguracje abonamentu tzn. wartość za minute na poszczególne kierunki. Opisy asocjacji customer_terminal asocjacja jeden-wiele. Jeden klient może mieć wiele urządzeń (terminali). Możliwe jest, że klient nie posiada żadnego zdefioniowanego terminalu. terminal_pstnnumber asocjacja jeden-wiele. Jeden terminal może obsługiwać wiele numerów telefonów. Możliwe jest, że terminal nie ma przypisanego żadnego numeru telefonu, wówczas służy tylko do wykonywania połączeń wychodzących, w sygnalizacj międzyoperatorskiej przydzielany jest numer główny wiązki dla platformy Hiperus oraz ustawiane jest zastrzeżenie prezentacji. Jeżeli terminal ma zaznaczoną flage screening terminal może przysłać tylko numery które są do niego przypisane, jeżeli wyśle numer nie znajdujący się na liście zostanie on zamieniony na numer główny przypisany do niego. enduserauth_terminal asocjacja jeden-wiele. Jeden użytkownik końcowy może być przypisany do wielu terminali, w obrębie klienta dla którego został zdefiniowany. Połączenia wykonywane za pomocą terminala, faksy przychodzące, wiadomości w poczcie głosowej będa wyświetlane w panelu końcowego klienta przypisanemu użytkownikowi. enduserauth_pstnnumber asocjacja jeden-wiele. Jeden użytkownik końcowy może być przypisany do wielu numerów telefonów, w obrębie klienta dla którego 4/7

5 został zdefiniowany. Połączenia związane z numerem telefonu, faksy przychodzące, wiadomości w poczcie głosowej będa wyświetlane w panelu końcowego klienta przypisanemu użytkownikowi. terminal_pricelist asocjacja jeden-wiele. Jeden cennik może być przypisany do wielu terminali. Podsystem billingowy wykorzystuje to przypisanie w celu naliczenia kosztu połączenia dla klienta. terminal_vpbxexten asocjacja jeden-wiele. Jeden terminal może obsługiwać wiele numerów wewnętrznych. vpbx_vpbxexten asocjajca jeden-wiele. Jedna wirtualna centralka (VPBX) zawiera wiele numerów wewnętrznych. Proces uruchamiania klienta Opis ten zawiera informacje dotyczącą procesu uruchamiania klienta w kontekście akcji jakie należy wykonać na rzecz PLATFORM_MNGM. Wymagania wstępne Przed przystąpieniem do uruchamiania klienta w platformie Hiperus musi być zdefiniowany przynajmniej jeden cennik dla klienta końcowego, aby tego dokonać należy wykonać w podanej kolejności następujące akcje: AddCustomerPricelist SaveSimpleCustomerPricelist lub ImportCustomerPricelist (do importu można wykorzystać dane zwrócone za pomocą metody GetCustomerPricelistEntryListAll) Jeżeli klient ma mieć zdefiniowany abonament, przed rozpoczęciem dodawania należy takowy stworzyć, do wykorzystywania później. W tym celu należy wywołać następujące akcje: 5/7

6 AddSubscription AddSubscriptionConfig Jeżeli tworzony klient ma mieć przypisany miejski numer telefonu wcześniej powinna być zdefiniowana pula numeracyjna, można to sprawdzić za pomocą akcji: GetPlatformNumberingRange (zwraca przydzielone zakresy) GetPlatformNumberingUsage (zwraca szczegółowo numery przydzielone dla zadanego zakresu z informacja o ewentualnym przypisaniu) Uruchomienie / przypisanie numeracji jest dokonywane przez obsługę platformy Hiperus podczas uruchamiania konta dystrybutorskiego. Uruchamianie klienta, lista akcji w kolejności wywołań: AddCustomer (dodanie rekordu klienta) AddEndUserAuth (jeżeli ma mieć dostęp do panelu końcowego klienta) AddExtension. Do podania parametru numer można skorzystać z akcji GetFirstFreePlatformNumber, zwracającej pierwszy wolny numer albo z akcji GetPlatformNumberingRange, a pozniej GetPlatformNumberingUsage w celu wyboru numeru z listy. W celu automatycznego utworzenia terminala należy ustawić parametr create_terminal = true, system wygeneruje nazwe terminala taka jak numer telefonu oraz hasło. Jeżeli potrzeba można podać identyfikator końcowego klienta (po dodaniu go za pomocą AddEndUserAuth), identyfikator abonamentu wraz z parametrami rozpoczęcia i zakończenia jego trwania, identyfikator lokalizacji dla służb alarmowych. Jeżeli klient ma nie mieć przypisanych numerów miejskich zamiast akcji AddExtension należy wywołać akcje AddTerminal Definiowanie wirtualnej centrali 6/7

7 Jeżeli uruchamiany klient ma mieć uruchomioną wirtualną centralę, po wywołaniu akcji AddCustomer i wykonaniu kroków z punktu Uruchamianie klienta należy: Wywołać tyle razy akcje AddTerminal (lub AddExtension, jeżeli terminal ma obsługiwać jednocześnie numer miejski) ile urządzeń ma się znaleźć w wirtualnej centrali Wywołać akcje AddVPBX Wywołać tyle razy akcje AddVExtension ile numerów wewnętrznych ma zostać utworzonych 7/7
