1 podciśnieniowe kominy izolowane typu SIM KATAOG EEMENTÓW V011 /

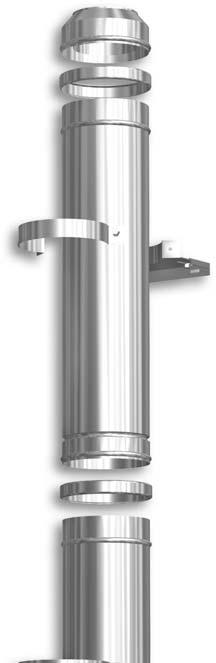

2 kominy izolowane typu SIM Kominy izolowane typu SIM Kominy izolowane typu SIM służą do odprowadzania spalin z urządzeń grzewczych opalanych gazem oraz spalin suchych z kotłów spalających olej opałowy, drewno i pelets z drewna. System jest wykonany z cienkościennych elementów ze stali szlachetnej. Dzięki temu, wykorzystując niską bezwładność cieplną komina, następuje wyprowadzenie punktu rosy poza jego obręb a więc komin pracuje w trybie suchym. Cała gama kotłów i urządzeń, poza kondensującymi, przy właściwej regulacji parametrów pracy i użytkowaniu w warunkach normalnych może być z powodzeniem obsługiwana przez tego typu komin. Zachowaniu suchego trybu pracy pomaga zastosowanie regulatorów ciągu. Komin izolowany SIM jest także doskonałym rozwiązaniem do potrzeb wentylacji. Prawidłowo zmontowane kominy w pełni gwarantują spełnienie krajowych przepisów budowlanych i ochrony przeciwpożarowej oraz europejskich norm technicznych. Kominy SIM mogą być stosowane zarówno wewnątrz jak i na zewnątrz budynków. Po złożeniu segmentów kominy, w zależności od wariantów wykonania, są mocowane specjalnymi obejmami do ścian budynków, sąsiadujących z nimi budowli (np. kotłowni) lub wsparte na niezależnych konstrukcjach wsporczych. Elementy kominów izolowanych SIM składają się z : - wewnętrznego wkładu kominowego wykonanego ze stali kwasoodpornej gat izolacji termicznej ze specjalnej wełny mineralnej grubości 30 mm i gęstości min. 100 kg/m 3 - płaszcza zewnętrznego wykonanego ze stali kwasoodpornej gat o powierzchni błyszczącej. Kominy izolowane SIM są dostępne w średnicach wewnętrznych: 130 mm, 150 mm, 180 mm, 200 mm, 225 mm, 250 mm i 300 mm. Łatwość konfigurowania z prostych, zmodyfikowanych elementów przebiegu komina, konstrukcja elementów wyczystkowych, podłączeniowych oraz wsporczych daje po zmontowaniu trwały i solidny wyrób o dużej sztywności osiągniętej dzięki zastosowaniu połączeń kielichowych długości 60 mm. Konstrukcja oraz użyte materiały izolacyjne wyeliminowały zjawisko występowania mostków cieplnych, jak również konieczność stosowania kompensatorów wydłużenia liniowego dzięki zapewnieniu swobodnej pracy (wydłużanie i skracanie będące wynikiem termicznej rozszerzalności cieplnej stali) wewnętrznego wkładu względem płaszcza zewnętrznego. Kominy izolowane SIM odpowiadają europejskim normom: EN 1443 oraz EN Produkcja kominów izolowanych objęta jest systemem Zakładowej Kontroli Produkcji, certyfikat nr 1020-CPD (TZUS Praga). Firma KOMIN-FEX wdrożyła i utrzymuje System Zarządzania Jakością zgodny z wymogami normy EN ISO 9001:2008 certyfikowany przez TZUS Praga. Wyroby kominowe KOMIN-FEX są pozytywnie zaopiniowane i zalecane przez Korporację Kominiarzy Polskich. 30

3 kominy izolowane typu SIM Przykł ad oznaczenia elementów produkowanych wg normy EN Numer norm y EN T450 N1 W Vm G100 Ma ks ymaln a tempera tura Kl asa ciś nienia Odp orn ość na koro zj ę wg pra cy ro dz aju i gru bości mate ri ału Sp ecy f i kacj a materi ałoł wa (20- stal ) 1) Gru bość materia iału (0, XX (N: podc iś nieniowy, P: nadciśnie dciśnieniowy eniowy) Odp orn ość na kondensat (W: mokr y Odp orn ość na pożaż r sadz y mm) m ;D: :such suchy) (G: tak k; O: nie e), odl egłoł ść od mat. paln ych (100 mm) NOTATKI 31

4 kominy izolowane typu SIM Prezentowany katalog produktów nie stanowi oferty handlowej w rozumieniu Kodeksu Cywilnego, a ma jedynie charakter informacyjny. Producent zastrzega sobie prawo do wprowadzania zmian konstrukcyjnych w prezentowanych produktach. ustnik SIM D3 ~60 A A ~ A przejście dachowe kątowe +OPD zakres regulacji 5º 30º 400 x 400 rozmiar płyty podstawy a x b 450 x x 500 pow. 30º 50º 400 x x x 650 rura SIM 0,25 m rura SIM 0,5 m rura SIM 1 m śr. handlowa D 32

5 kominy izolowane typu SIM Prezentowany katalog produktów nie stanowi oferty handlowej w rozumieniu Kodeksu Cywilnego, a ma jedynie charakter informacyjny. Producent zastrzega sobie prawo do wprowadzania zmian konstrukcyjnych w prezentowanych produktach. trójnik SIM 87º C trójnik SIM 60º śr. handlowa d śr. handlowa D wyczystka SIM denko SIM płyta kotwowa SIM z denkiem 33

6 kominy izolowane typu SIM Prezentowany katalog produktów nie stanowi oferty handlowej w rozumieniu Kodeksu Cywilnego, a ma jedynie charakter informacyjny. Producent zastrzega sobie prawo do wprowadzania zmian konstrukcyjnych w prezentowanych produktach. płyta konsoli odciążającej SIM płyta konsoli wsporczej SIM wspornik konsoli SIM kpl kolano SIM 30º śr. handlowa D 177 C 45 kolano SIM 45º 162 C 45 kolano SIM 60º 168 C 95 34

7 kominy izolowane typu SIM Prezentowany katalog produktów nie stanowi oferty handlowej w rozumieniu Kodeksu Cywilnego, a ma jedynie charakter informacyjny. Producent zastrzega sobie prawo do wprowadzania zmian konstrukcyjnych w prezentowanych produktach. kolano SIM 87º śr. handlowa d śr. handlowa D C obejma mocująca komina SIM zacisk montażowy SIM D3 rozeta SIM 60 D zakończenie izolacji SIM d+4 obejma nastawna SIM kpl. średnica d [mm] średnica D [mm] zakres regulacji min. - max. [mm] podpora konsoli nastawnej SIM kpl. średnica d [mm] średnica D [mm] zakres regulacji min. max. [mm]

8 max. 15,0 m 2,0 m (max. 3,0 m) max. 2,0 m kominy izolowane typu SIM Instrukcja montażu wersja I i II 1. Wykuć otwory w ścianie zgodnie z przebiegiem przewodu spalinowego. 2. W otworze pod przewód spalinowy osadzić dwie rozety (po obu stronach muru) w ten sposób, aby ich wspólna oś była w poziomie. 3. W osadzone rozety zamontować rurę poziomą. Zwrócić uwagę na zapewnienie suwliwej pracy rury czopucha. 4. Na rurze z pkt. 3 od strony pomieszczenia kotłowni zamontować element łączący z czopuchem kotła. Przy zastosowaniu elementu nastawnego, po ustaleniu wymiaru zablokować i uszczelnić rury względem siebie. wersja I wersja II 5. Na rurze z pkt. 3 od strony zewnętrznej zamontować trójnik z wyczystką i ustalić je względem siebie zaciskiem montażowym. 6. Ustalić oś pionową komina w założonej odległości od ściany zewnętrznej. 7. Zamontować konsolę wsporczą komina spalinowego. 8. Zamontować konsole odciążające w miejscach przewidzianych, w miarę postępu montażu komina (patrz rysunek 1, 2). 9. Montować kolejno pionowe odcinki komina. W trakcie montażu poszczególne elementy należy spinać zaciskami montażowymi. Zaciski należy montować zgodnie z oznaczeniem umieszczonym na wewnętrznej stronie elementu. 10. Montowany komin spalinowy mocować do ściany zewnętrznej przy pomocy obejm rozmieszczonych w odległości co 2 m jedna od drugiej (patrz rysunek 1, 2). 11. Ostatnia obejma musi znajdować się w odległości nie większej niż 0,1 do 0,2 m od szczytu ściany. 12. Zamontować oddzielnie dwa ostatnie elementy rurowe, na które należy nasadzić ustnik. 13. Tak przygotowane zakończenie komina należy zamontować na instalowanym kominie spalinowym i skręcić ostatnią obejmą. Zwrócić uwagę na maksymalną odległość wysunięcia komina ponad ostatnią obejmę (patrz rysunek 1, 2). Rys. nr 1 max. 3,0 m max. 90 o max. 90 o max. 3,0 m max. 3,0 m max. 3,0 m 36 Rys. nr 2
