1 WYKONAWCA: PROJEKT: AMDRO Andrzej Malinowski ul. Olecka Warszawa Wyznaczenie Przebudowa przejcia drogi wojewódzkiej dla pieszych na nr drodze 638 wojewódzkiej w Sulejówku nr 638 polegaj ca wraz z wykonaniem na budowie zatok autobusowych zatok autobusowych przy supermarkecie i chodnika Biedronka w w rejonie granicach skrzyowania pasa drogowego z ul. Mariask drogi w wojewódzkiej Sulejówku ADRES INWESTYCJI: LOKALIZACJA: INWESTOR Powiat Mi ski Miasto Powiat Sulejówek Miski Sulejówek Gmina Sulejówek _1 Obr b: Obrb: 47 działka dzia kanr nr8 8 Obr b: Obrb: działka dzia kanr nr25 61 Obr b: 54 dzia ka nr 25 Urzd Miasta Burmistrz Sulejówek ul. Miasta Dworcowa Sulejówek ul. Dworcowa Sulejówek Sulejówek FAZA: MATERIAŁY DO ZGŁOSZENIA ROBÓT BRANA: DROGOWA PROJEKTOWAŁ: In. Bartłomiej Skoczny in. Bart omiej Skoczny Listopad 2016 r. Strona 1

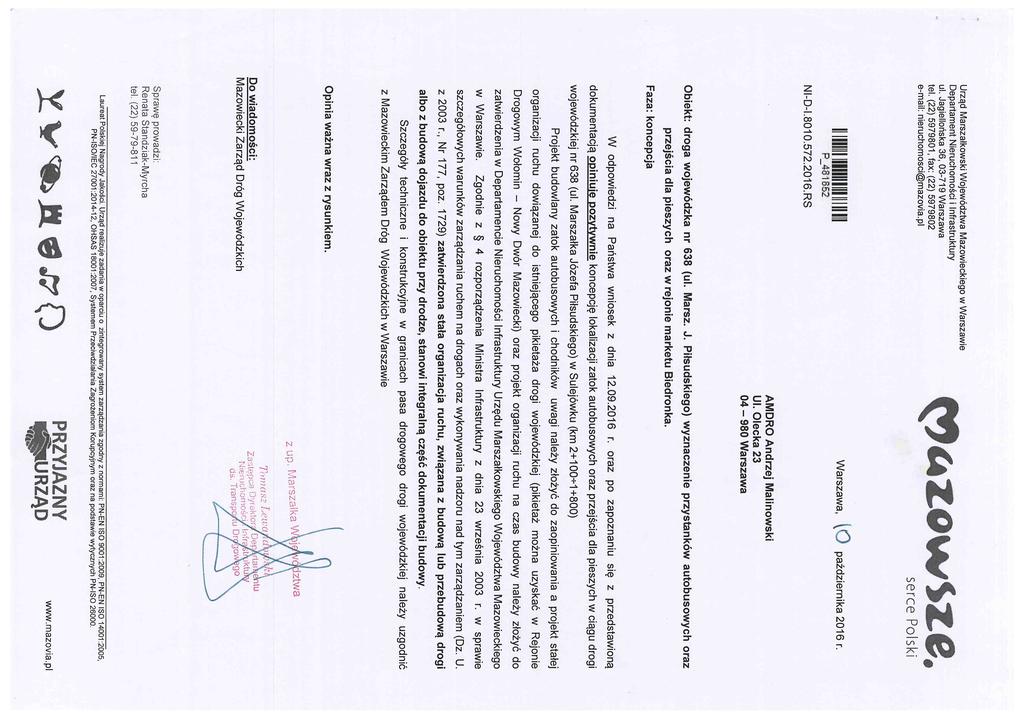

2 Wyznaczenie przejścia dla pieszych na drodze wojewódzkiej nr 638 wraz z wykonaniem zatok autobusowych przy supermarkecie Biedronka w rejonie skrzyżowania z ul. Mariańską w Sulejówku SPIS TREŚCI SPIS TREŚCI... 2 CZĘŚĆ OPISOWA WSTĘP PRZEDMIOT OPRACOWANIA JEDNOSTKA PROJEKTUJĄCA PODSTAWA OPRACOWANIA LOKALIZACJA INWESTYCJI STAN ISTNIEJĄCY ISTNIEJĄCE ZAGOSPODAROWANIE TERENU CHARAKTERYSTYKA RUCHU NA DRODZE WOJEWÓDZKIEJ STAN PROJEKTOWANY PROJEKTOWANE ZAGOSPDAROWANIE TERENU UKŁAD KONSTRUKCYJNY OBIEKTU BUDOWLANEGO ZAŁĄCZNIKI OPINIA MZDW W WARSZAWIE DOTYCZĄCA SZCZEGÓŁÓW KONSTRUKCYJNYCH WRAZ Z ZAŁĄCZNIKIEM GRAFICZNYM OPINIA KOMUNIKACYJNA WYDANA PRZEZ URZĄD MARSZAŁKOWSKI WOJEWÓDZTWA MAZOWIECKIEGO... 7 CZĘŚĆ RYSUNKOWA PLAN ORIENTACYJNY - W SKALI 1: PLAN SYTUACYJNY 2 W SKALI 1:5 1/ PLAN SYTUACYJNY 2 W SKALI 1:5 2/ PRZEKROJE NORMALNE SKALI 1: str. 2

3 Wyznaczenie przejścia dla pieszych na drodze wojewódzkiej nr 638 wraz z wykonaniem zatok autobusowych przy supermarkecie Biedronka w rejonie skrzyżowania z ul. Mariańską w Sulejówku CZĘŚĆ OPISOWA 1. WSTĘP 1.1. Przedmiot opracowania Niniejszy opracowanie dotyczy usytuowania przejścia dla pieszych na drodze wojewódzkiej nr 638 w Sulejówku wraz z zlokalizowaniem i wykonaniem dwóch przystanków autobusowych (Al. Marszałka Józefa Piłsudskiego) w rejonie skrzyżowania z ulica Mariańską. Celem inwestycji jest zapewnienie możliwości obsługi przez komunikacje zbiorowa do supermarketu Biedronka i obsługi dojścia od sklepu do wyznaczonych przystanków autobusowych Jednostka projektująca AMDRO Andrzej Malinowski, ul. Olecka 23, Warszawa 1.3. Podstawa opracowania Podstawę do opracowania przedmiotowej dokumentacji stanowią: o Zlecenie na wykonanie organizacji ruchu i uzyskanie opinii komunikacyjnej i przygotowanie dokumentacji na do zgłoszenia robót o Inwentaryzacja na etapie realizacji przeprowadzona przez Projektantów w czerwcu 2016 r. o Inwentaryzacja istniejącego oznakowania wykonana w czerwcu 2016 o Mapa zasadnicza ostrymana z Powiatowego Ośrodka Dokumentacji Kartograficznej o Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dn. 02 marca 1999r, w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U. Nr 43, poz. 430), o Rozporządzenie Ministra Infrastruktury z dnia 23 września 23 r. (Dz. U. Nr 177, poz.1729) w sprawie szczegółowych warunków zarządzania ruchem na drogach publicznych oraz wykonywania nadzoru nad tym zarządzaniem, o Rozporządzenie Ministra Infrastruktury z dnia 23 grudnia 23 r. (Dz. U. Nr 220, poz.2181) w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach zarządzania ruchem na drogach publicznych oraz wykonania nadzoru nad tym zarządzaniem, o Wytyczne MZDW w Warszawie 1.4.Lokalizacja inwestycji. Inwestycja znajduje się w miasta Sulejówek, powiat miński, województwo mazowieckie. Inwestycja zlokalizowana jest na działkach 8 obręb 47 i 25 obręb STAN ISTNIEJĄCY. 2.1.Istniejące zagospodarowanie terenu W stanie istniejącym na przedmiotowym odcinku droga wojewódzka posiada nawierzchnię bitumiczną o szerokości 6,0 m (w miejscu planowanego przejścia dla pieszych 6,3 m) oraz jednostronny chodnik zlokalizowany po stronie przeciwnej niż hipermarket Biedronka o szerokości 2,0 m. Przekraczanie drogi wojewódzkiej nr 638 z uwagi na brak dwustronnego chodnika oraz wyznaczonego przejścia dla pieszych odbywa się w miejscu zjazdu do Biedronki. I znajdującego się po przeciwnej stronie zjazdu. Z uwagi na duże zainteresowanie mieszkańców Urząd Miasta Sulejówek chce zapewnić możliwość zatrzymywania się autobusów w rejonie Biedronki. W miejscu gdzie zaplanowano lokalizacje przystanków droga znajduje się w odcinku prostym i brak jest ograniczeń w widoczności. 2.2.Charakterystyka ruchu na drodze wojewódzkiej Ruch na drodze wojewódzkiej jest duży. Zgodnie z pomiarem SRD z 2015 r. natężenie dobowe wynosi 94 poj./dobę w m. Jozefów. Ruch jest dodatkowo zwiększony w weekendy w wakacje ruchem wypoczynkowym i powrotnym. 3. STAN PROJEKTOWANY 3.1. Projektowane zagospdarowanie terenu W ramach przedmiotowej inwestycji projektowane są dwie zatoki autobusowe o długości 20 m i skosami najazdowym 1:8 oraz wyjazdowym 1:4. Zatoki są wyokrąglone łukami o promieniu 30 m, Chodniki o szerokości 2,0 m zwężone lokalnie na długości peronu do 1,52 m oraz do 1,73 m. Szczegółowe rozwiązania geometryczne w planie pokazano na rysunkach 2.1 oraz Układ konstrukcyjny obiektu budowlanego Zatoka Autobusowa Warstwa ścieralna z kostki betonowej grubości 8 cm Podsypka cementowo piaskowa 1:4 grubości 3 cm Podbudowa z betonu C16/20 grubości 25 cm Warstwa mrozoochronna z piasku 15 cm Chodnik str. 3

4 Wyznaczenie przejścia dla pieszych na drodze wojewódzkiej nr 638 wraz z wykonaniem zatok autobusowych przy supermarkecie Biedronka w rejonie skrzyżowania z ul. Mariańską w Sulejówku Warstwa ścieralna z kostki betonowej wibroprasowanej grubości 6 cm Podsypka cementowo piaskowa 1:4 grubości 3 cm Podbudowa pomocnicza z kruszywa łamanego 0/31,5 stabilizowanego mechanicznie grubości 10 cm Przekroje normalne zostały pokazane na rysunku nr 3. Opracował: inż. Bartłomiej Skoczny str. 4

5

6

7

8

9

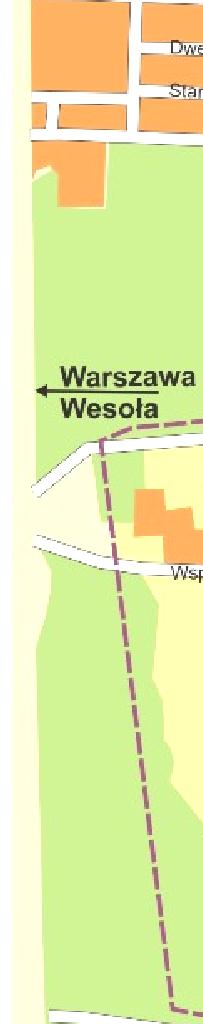

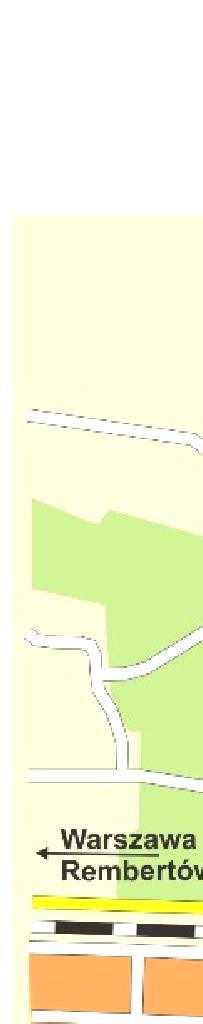

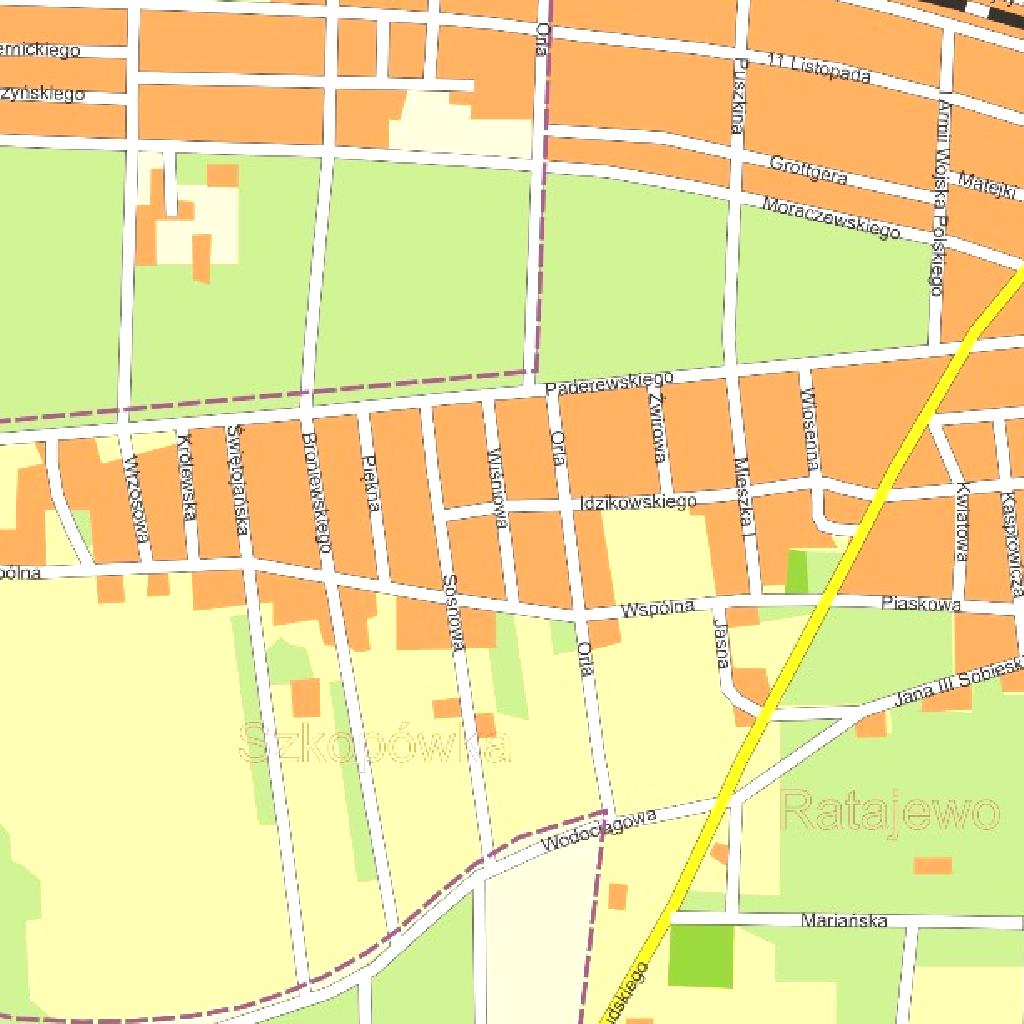

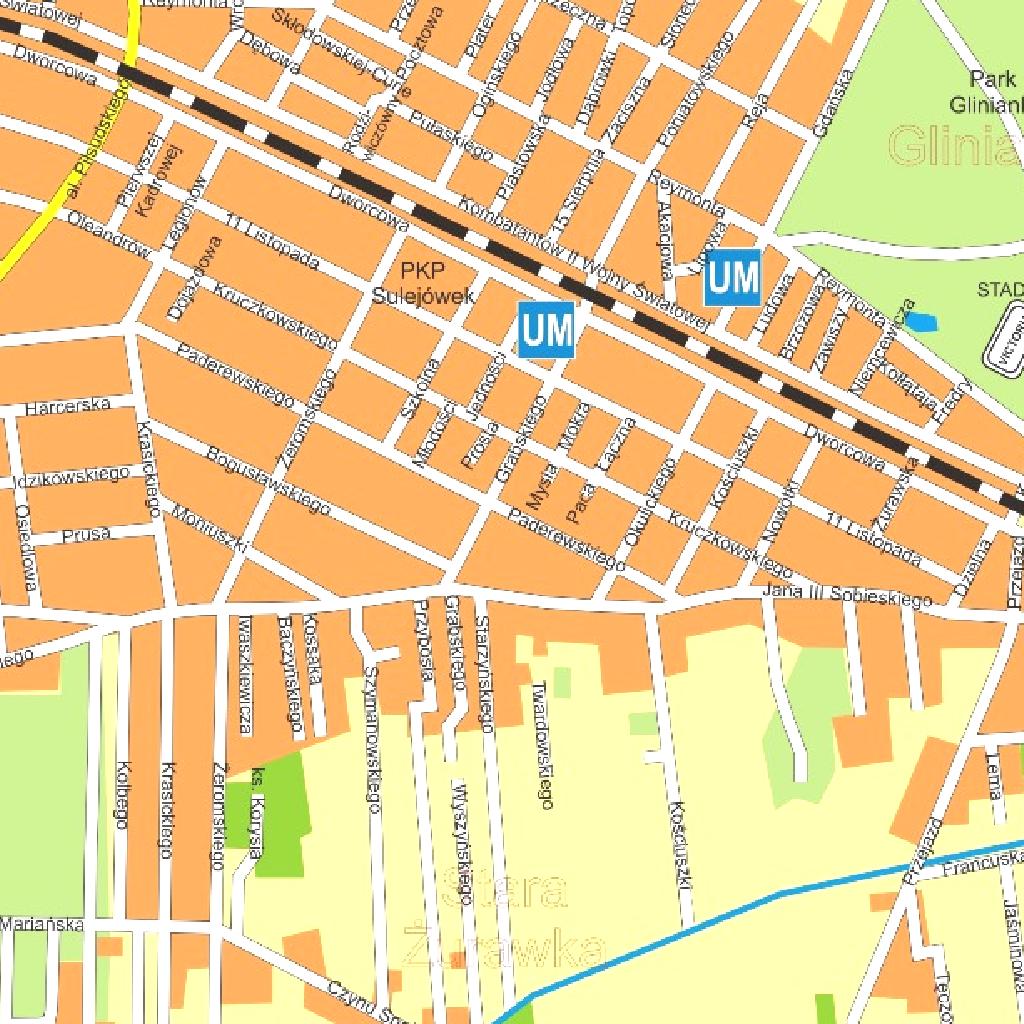

10 N - lokalizacja inwestycji ZAMAWIAJ CY BIURO PROJEKTOWE TEMAT nazwa rysunku skala 1:20 0 Lokalizacja zatok autobusowych Miasto Sulejwek ul. Dworcowa Sulejwek AMDRO Andrzej Malinowski ul. Olecka Warszawa Plan orientacyjny i przejcia dla pieszych data przy al. Pi sudskiego w Sulejwku w rejonie sklepu Biedronka listopad 2016 opracowa tel in. Bart omiej Skoczny podpis nr rys. 1

11 N 1 : 8 4 : OZNACZENIA cm] cy 20x30[ aj ogowy wyst k dr ni awœ Kr - na awie z oporem z bet. C12/15 cm] ony 20x30 [ opi ogowy wt k dr ni awœ Kr - na awie z oporem z bet. C12/15 Obrze e chodnikowe 6x20 [cm] - na awie z bet. C8/10 ciek z kostki betonowej.8 cm onowejgr kibet okiz kost a zat zchni er Nawi.6cm azowejgr ukowejbezf kibr k z kost Chodni ZAMAWIAJ CY BIURO PROJEKTOWE TEMAT nazwa rysunku skala 1:5 Miasto Sulejwek ul. Dworcowa Sulejwek AMDRO Andrzej Malinowski ul. Olecka Warszawa tel Plan sytuacyjny Lokalizacja zatok autobusowych data i przejcia dla pieszych przy al. Pi sudskiego w Sulejwku listopad 2016 opracowa w rejonie sklepu Biedronka in. Bart omiej Skoczny podpis nr rys. 2.1

12 N 4 : : OZNACZENIA cm] cy 20x30[ aj ogowy wyst k dr ni awœ Kr - na awie z oporem z bet. C12/15 cm] ony 20x30 [ opi ogowy wt k dr ni awœ Kr - na awie z oporem z bet. C12/15 Obrze e chodnikowe 6x20 [cm] - na awie z bet. C8/10 ciek z kostki betonowej.8 cm onowejgr kibet okiz kost a zat zchni er Nawi.6cm azowejgr ukowejbezf kibr k z kost Chodni ZAMAWIAJ CY BIURO PROJEKTOWE TEMAT nazwa rysunku skala 1:5 Miasto Sulejwek ul. Dworcowa Sulejwek AMDRO Andrzej Malinowski ul. Olecka Warszawa tel Plan sytuacyjny Lokalizacja zatok autobusowych data i przejcia dla pieszych przy al. Pi sudskiego w Sulejwku listopad 2016 opracowa w rejonie sklepu Biedronka in. Bart omiej Skoczny podpis nr rys. 2.2

13 PRZEKR J PRZEZ ZATOK AUTOBUSOW wg planu sytuacyjnego % 2% 2% istniej ca konstrukcja drogi wojew dzkiej warstwa cieralna z kostki betonowej wibroprasowanej gr. 6cm obrze e chodnikowe 8x30 na awie betonowej C12/15 z oporem warstwa cieralna kostka betonowa gruboci 8 cm, podsypka cementowo piaskowa 1:4 gruboci 3 cm, podsypka cementowo - piaskowa 1:4 gr. 3cm podbudowa pomocnicza z kruszywa amanego 0/31,5 stabilizowanego mechanicznie gr.10cm ciek podbudowa z betonu C16/20 gruboci 25 cm, warstwa mrozoochronna gruboci 15 cm krawœ nik betonowy 20x30 na awie betonowej C12/15 z oporem Inwestor Miasto Sulej wek ul. Dworcowa Sulej wek Jednostka projektowa AMDRO Andrzej Malinowski ul. Olecka Warszawa Nazwa i adres obiektu budowlanego Lokalizacja zatok autobusowych i przejcia dla pieszych przy al. Pi sudskiego w Sulej wku w rejonie sklepu Biedronka Stadium Bran a Tom PROJEKT DO ZG OSZENIA ROB T DROGOWA I Projektant Specjalno i nr uprawnieæ Podpis Data Opracowa in. Bart omiej Skoczny Podpis LISTOPAD 2016 Skala 1:25 Nazwa rysunku Przekroje normalne Nr rys. 3 Nr strony
