1 REKOMENDACJA TECHNICZNA ITB RT ITB-1167/2013 System ociepleń TERMO ORGANIKA WARSZAWA

2 Rekomendacja techniczna została opracowana w Zakładzie Aprobat Technicznych przez mgr inż. Grażynę CAŁKĘ-CYBULSKĄ Projekt okładki: Ewa Kossakowska GW V Kopiowanie aprobaty technicznej jest dozwolone jedynie w całości Wykonano z oryginałów bez opracowania wydawniczego Copyright by Instytut Techniki Budowlanej Warszawa 2013 ISBN Dział Wydawniczy, Warszawa, ul. Ksawerów 21, tel.: Format: pdf Wydano w maju 2013 r. Zam. 375/2013

3 Seria: APROBATY TECHNICZNE REKOMENDACJA TECHNICZNA ITB RT ITB-1167/2013 Instytut Techniki Budowlanej w Warszawie, na wniosek firmy: Termo Organika Sp. z o.o. ul. Bolesława Prusa 33, Kraków stwierdza przydatność do stosowania w budownictwie i zgodność z zasadami wiedzy technicznej rozwiązań technicznych pod nazwą: System ociepleń TERMO ORGANIKA w zakresie i na zasadach określonych w Załączniku, który jest integralną częścią niniejszej Rekomendacji Technicznej ITB. Termin ważności: 22 kwietnia 2018 r. D Y R E K T O R Instytutu Techniki Budowlanej Załącznik: Postanowienia ogólne i techniczne Jan Bobrowicz Warszawa, 22 kwietnia 2013 r. Rekomendacja Techniczna RT ITB-1167/2013 jest nowelizacją Rekomendacji Technicznej RT ITB-1167/2010. Dokument Rekomendacji Technicznej RT ITB-1167/2013 zawiera 55 stron. Tekst tego dokumentu można kopiować tylko w całości. Publikowanie lub upowszechnianie w każdej innej formie fragmentów tekstu Rekomendacji Technicznej wymaga pisemnego uzgodnienia z Instytutem Techniki Budowlanej.

4 RT ITB-1167/2013 2/55 Z A Ł Ą C Z N I K POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI 1. CEL REKOMENDACJI PRZEDMIOT REKOMENDACJI Postanowienia ogólne Wyroby Układy ociepleniowe PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA Postanowienia ogólne Projektowanie Wykonywanie robót ociepleniowych Kontrola wykonania ocieplenia i odbiór robót Odbiór końcowy Warunki eksploatacyjne Przepisy BHP ROZWIĄZANIA TECHNICZNE OCENA PRZYDATNOŚCI DO STOSOWANIA USTALENIA FORMALNO-PRAWNE TERMIN WAŻNOŚCI INFORMACJE DODATKOWE RYSUNKI... 25

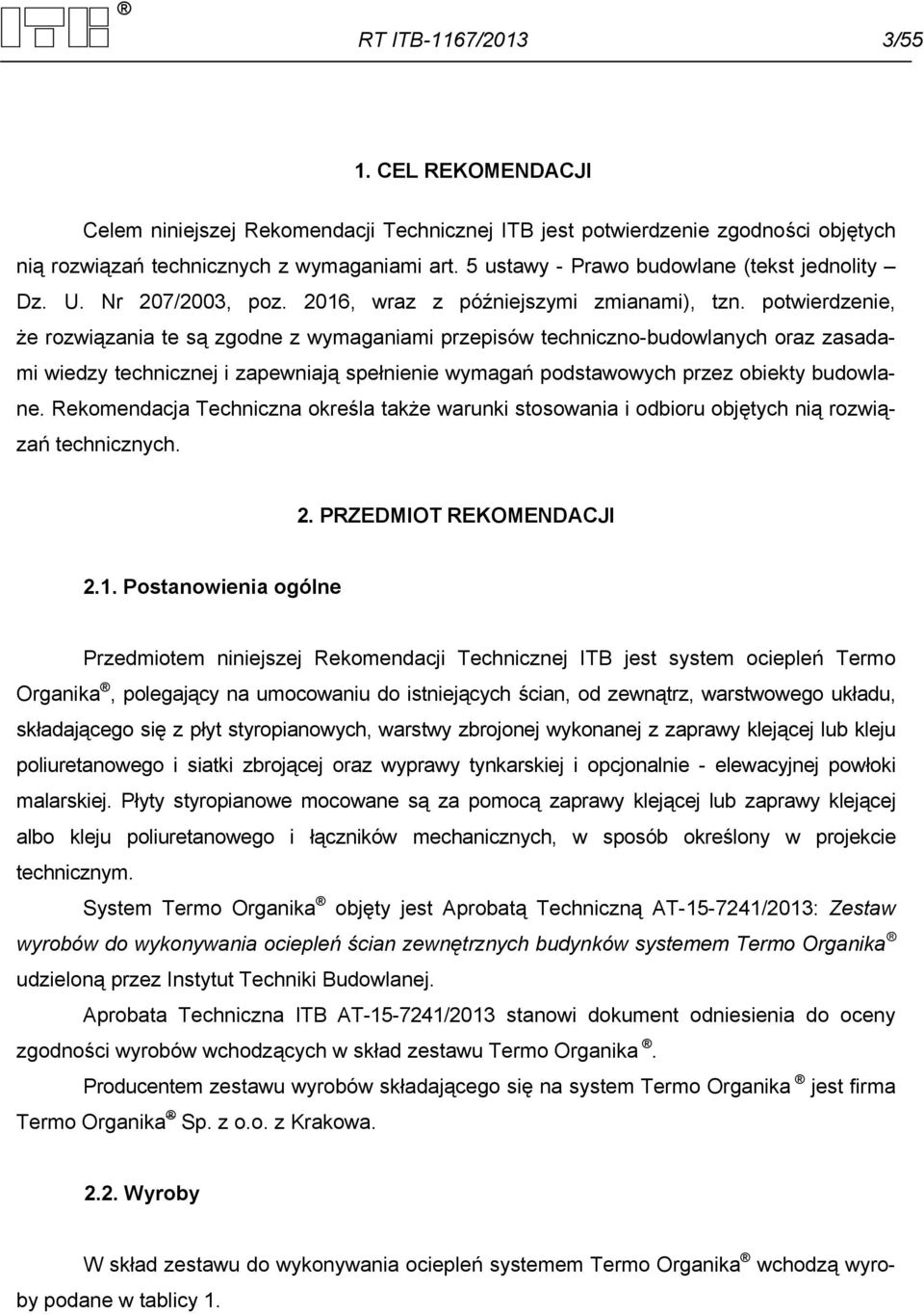

5 RT ITB-1167/2013 3/55 1. CEL REKOMENDACJI Celem niniejszej Rekomendacji Technicznej ITB jest potwierdzenie zgodności objętych nią rozwiązań technicznych z wymaganiami art. 5 ustawy - Prawo budowlane (tekst jednolity Dz. U. Nr 207/2003, poz. 2016, wraz z późniejszymi zmianami), tzn. potwierdzenie, że rozwiązania te są zgodne z wymaganiami przepisów techniczno-budowlanych oraz zasadami wiedzy technicznej i zapewniają spełnienie wymagań podstawowych przez obiekty budowlane. Rekomendacja Techniczna określa także warunki stosowania i odbioru objętych nią rozwiązań technicznych. 2. PRZEDMIOT REKOMENDACJI 2.1. Postanowienia ogólne Przedmiotem niniejszej Rekomendacji Technicznej ITB jest system ociepleń Termo Organika, polegający na umocowaniu do istniejących ścian, od zewnątrz, warstwowego układu, składającego się z płyt styropianowych, warstwy zbrojonej wykonanej z zaprawy klejącej lub kleju poliuretanowego i siatki zbrojącej oraz wyprawy tynkarskiej i opcjonalnie - elewacyjnej powłoki malarskiej. Płyty styropianowe mocowane są za pomocą zaprawy klejącej lub zaprawy klejącej albo kleju poliuretanowego i łączników mechanicznych, w sposób określony w projekcie technicznym. System Termo Organika objęty jest Aprobatą Techniczną AT /2013: Zestaw wyrobów do wykonywania ociepleń ścian zewnętrznych budynków systemem Termo Organika udzieloną przez Instytut Techniki Budowlanej. Aprobata Techniczna ITB AT /2013 stanowi dokument odniesienia do oceny zgodności wyrobów wchodzących w skład zestawu Termo Organika. Producentem zestawu wyrobów składającego się na system Termo Organika jest firma Termo Organika Sp. z o.o. z Krakowa Wyroby W skład zestawu do wykonywania ociepleń systemem Termo Organika wchodzą wyroby podane w tablicy 1.

6 RT ITB-1167/2013 4/55 Wyroby stosowane w ociepleniach systemem Termo Organika Wyroby do mocowania płyt styropianowych do podłoża klej poliuretanowy do styropianu Termo Organika TO-KPS zaprawa klejąca do styropianu Termo Organika TO-KS zaprawa klejąca uniwersalna Termo Organika TO-KU zaprawa klejąca uniwersalna biała Termo Organika TO-KUB Wyroby do izolacji cieplnej płyty z polistyrenu ekspandowanego EPS: DALMATYŃCZYK fasada DALMATYŃCZYK PLUS fasada SILVER fasada GOLD fasada GOLD fasada EKO TERMONIUM fasada TERMONIUM PLUS fasada Łączniki do mechanicznego mocowania płyt styropianowych dopuszczone do obrotu Zaprawy klejące do wykonywania warstwy zbrojonej pod wyprawy tynkarskie zaprawa klejąca uniwersalna Termo Organika TO-KU zaprawa klejąca uniwersalna biała Termo Organika TO-KUB Termo Organika TO -S145 Termo Organika TO -S170 Siatki z włókna szklanego Preparaty gruntujące Tablica 1 grunt uniwersalny Termo Organika TO-GU - do wzmacniania podłoża grunt polikrzemianowy Termo Organika TO-GP - do wzmacniania podłoża oraz gruntowania warstwy zbrojonej przed zastosowaniem tynku polikrzemianowego Termo Organika TO-TP grunt sczepny Termo Organika TO-GS - do wzmacniania podłoża oraz gruntowania warstwy zbrojonej przed zastosowaniem tynku mineralno-polimerowego Termo Organika TO-TM, akrylowego Termo Organika TO-TA,silikonowego Termo Organika TO-TS lub dekoracyjnego Termo Organika TO-TD Zaprawy i masy tynkarskie mineralno-polimerowe zaprawy tynkarskie Termo Organika TO-TM akrylowe masy tynkarskie Termo Organika TO-TA silikonowe masy tynkarskie Termo Organika TO-TS polikrzemianowe masy tynkarskie Termo Organika TO-TP dekoracyjne (mozaikowe) masy tynkarskie Termo Organika TO-TD Farby elewacyjne akrylowa Termo Organika TO-FA silikonowa Termo Organika TO-FS polikrzemianowa Termo Organika TO-FP W systemie Termo Organika stosowane są ponadto materiały do wykańczania miejsc szczególnych elewacji, takie jak: listwy, taśmy, profile wykończeniowe (okapnikowe, narożnikowe,

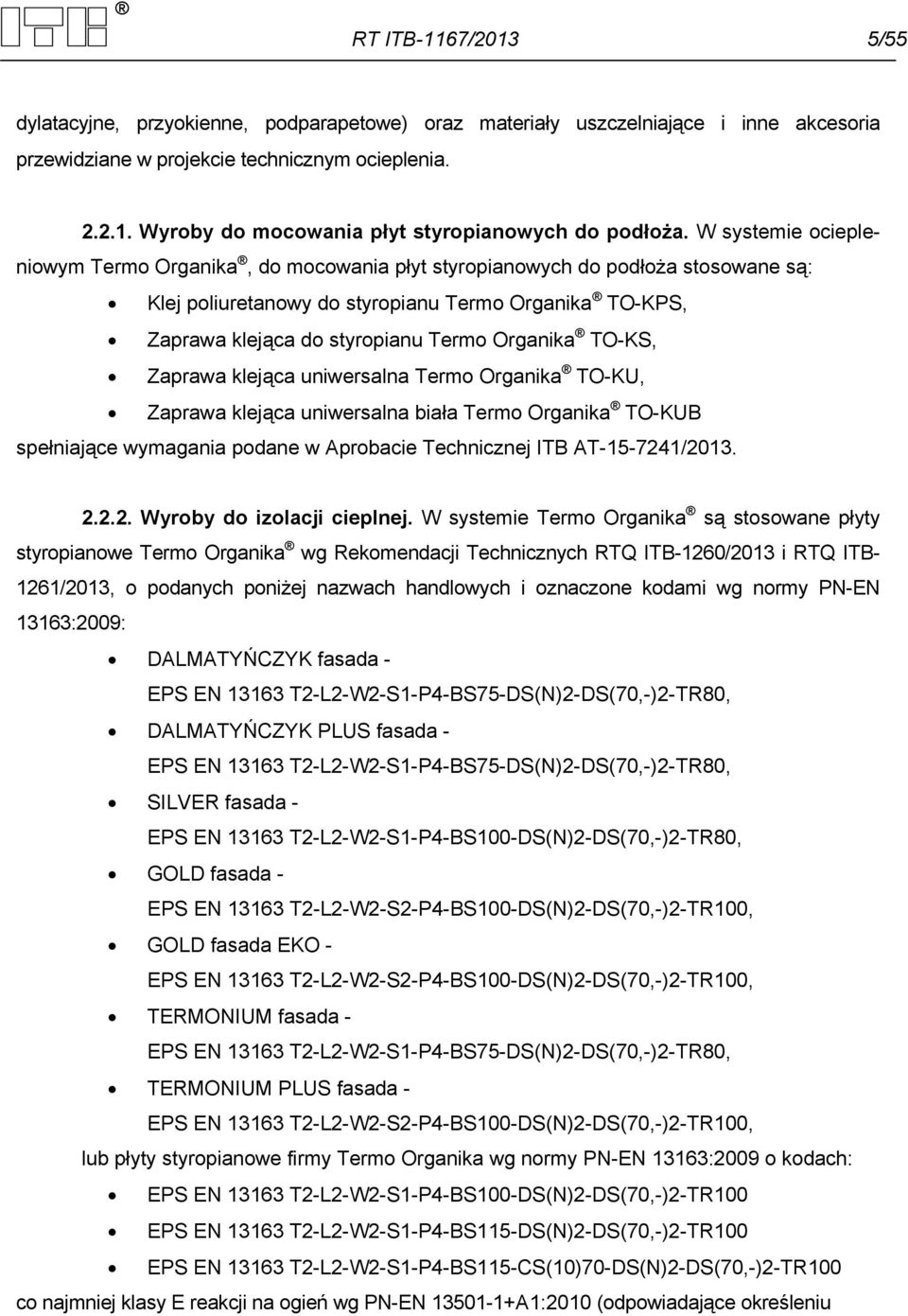

7 RT ITB-1167/2013 5/55 dylatacyjne, przyokienne, podparapetowe) oraz materiały uszczelniające i inne akcesoria przewidziane w projekcie technicznym ocieplenia Wyroby do mocowania płyt styropianowych do podłoża. W systemie ociepleniowym Termo Organika, do mocowania płyt styropianowych do podłoża stosowane są: Klej poliuretanowy do styropianu Termo Organika TO-KPS, Zaprawa klejąca do styropianu Termo Organika TO-KS, Zaprawa klejąca uniwersalna Termo Organika TO-KU, Zaprawa klejąca uniwersalna biała Termo Organika TO-KUB spełniające wymagania podane w Aprobacie Technicznej ITB AT / Wyroby do izolacji cieplnej. W systemie Termo Organika są stosowane płyty styropianowe Termo Organika wg Rekomendacji Technicznych RTQ ITB-1260/2013 i RTQ ITB- 1261/2013, o podanych poniżej nazwach handlowych i oznaczone kodami wg normy PN-EN 13163:2009: DALMATYŃCZYK fasada - EPS EN T2-L2-W2-S1-P4-BS75-DS(N)2-DS(70,-)2-TR80, DALMATYŃCZYK PLUS fasada - EPS EN T2-L2-W2-S1-P4-BS75-DS(N)2-DS(70,-)2-TR80, SILVER fasada - EPS EN T2-L2-W2-S1-P4-BS100-DS(N)2-DS(70,-)2-TR80, GOLD fasada - EPS EN T2-L2-W2-S2-P4-BS100-DS(N)2-DS(70,-)2-TR100, GOLD fasada EKO - EPS EN T2-L2-W2-S2-P4-BS100-DS(N)2-DS(70,-)2-TR100, TERMONIUM fasada - EPS EN T2-L2-W2-S1-P4-BS75-DS(N)2-DS(70,-)2-TR80, TERMONIUM PLUS fasada - EPS EN T2-L2-W2-S2-P4-BS100-DS(N)2-DS(70,-)2-TR100, lub płyty styropianowe firmy Termo Organika wg normy PN-EN 13163:2009 o kodach: EPS EN T2-L2-W2-S1-P4-BS100-DS(N)2-DS(70,-)2-TR100 EPS EN T2-L2-W2-S1-P4-BS115-DS(N)2-DS(70,-)2-TR100 EPS EN T2-L2-W2-S1-P4-BS115-CS(10)70-DS(N)2-DS(70,-)2-TR100 co najmniej klasy E reakcji na ogień wg PN-EN A1:2010 (odpowiadające określeniu

8 RT ITB-1167/2013 6/55 samogasnące wg Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002r., Dz. U. 75, poz. 690, z późniejszymi zmianami), spełniające dodatkowo następujące wymagania: wymiary powierzchniowe nie więcej niż 600 x 1200 mm, powierzchnie płyt szorstkie, po krojeniu z bloków, boki proste lub profilowane na zakładkę lub pióro-wpust, krawędzie proste, ostre, bez wyszczerbień. Zastosowanie innych płyt niż firmy Termo Organika wymaga każdorazowego uzyskania pisemnej zgody firmy Termo Organika. Płyty styropianowe charakteryzują się właściwościami wg normy PN-EN 13163:2009 podanymi w tablicach 2 3. Parametry płyt fasadowych Termo Organika Tablica 2 Właściwości Klasy tolerancji wymiarów grubość długość szerokość prostokątność płaskość Poziom wytrzymałości na zginanie Klasa stabilności wymiarowej w stałych, normalnych warunkach laboratoryjnych Poziom stabilności wymiarowej w określonych warunkach temp. i wilg. (70 C, 48 h) Wytrzymałość na rozciąganie Deklarowany współczynnik przewodzenia ciepła λ D w temp. 10 C (W/mK) Obliczeniowy współczynnik przewodzenia ciepła λ obl Klasa reakcji na ogień DALMA- TYŃCZYK fasada DALMA- TYŃCZYK PLUS fasada T2 (± 1 mm) L2 (± 2 mm) W2 (± 2 mm) S1 (± 5 mm / 1000 mm) P4 (5 mm) SILVER fasada Rodzaj płyt GOLD fasada/ GOLD fasada EKO TERMO- NIUM fasada T2 (± 1 mm) L2 (± 2 mm) W2 (± 2mm) S2 (± 5mm / 1000 mm) P4 (5 mm) TERMO- NIUM PLUS fasada BS 75 BS 75 BS 100 BS 100 BS 75 BS 100 DS(N)2 (± 0,2 %) DS(70,-)2 ( 2 %) TR80 TR80 TR80 TR100 TR80 TR100 0,044 0,042 0,040 0,038 0,032 0,031 0,044 0,042 0,040 0,038 0,032 0,031 E

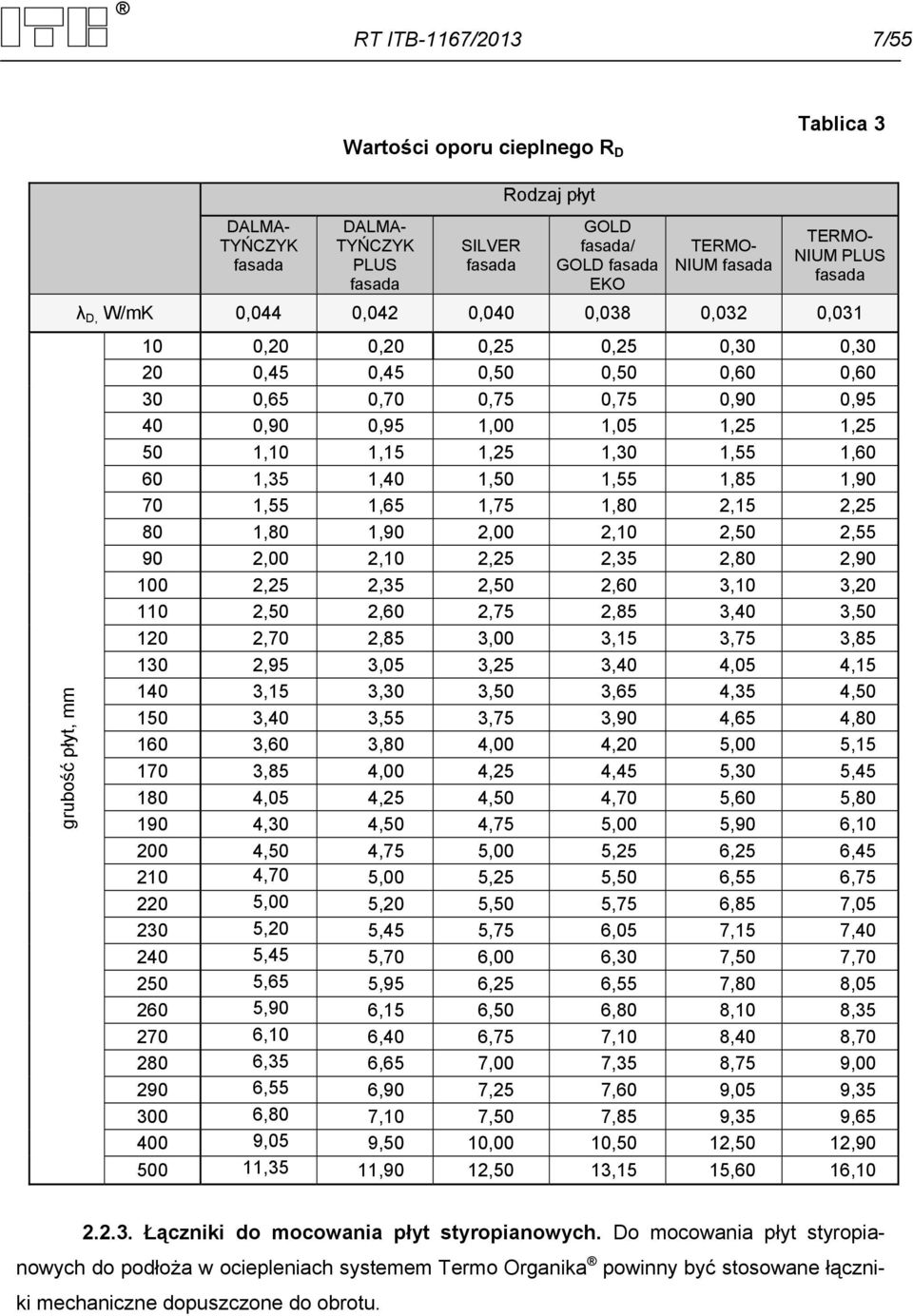

9 RT ITB-1167/2013 7/55 Tablica 3 DALMA- TYŃCZYK fasada Wartości oporu cieplnego R D DALMA- TYŃCZYK PLUS fasada SILVER fasada Rodzaj płyt GOLD fasada/ GOLD fasada EKO TERMO- NIUM fasada TERMO- NIUM PLUS fasada λ D, W/mK 0,044 0,042 0,040 0,038 0,032 0,031 grubość płyt, mm 10 0,20 0,20 0,25 0,25 0,30 0, ,45 0,45 0,50 0,50 0,60 0, ,65 0,70 0,75 0,75 0,90 0, ,90 0,95 1,00 1,05 1,25 1, ,10 1,15 1,25 1,30 1,55 1, ,35 1,40 1,50 1,55 1,85 1, ,55 1,65 1,75 1,80 2,15 2, ,80 1,90 2,00 2,10 2,50 2, ,00 2,10 2,25 2,35 2,80 2, ,25 2,35 2,50 2,60 3,10 3, ,50 2,60 2,75 2,85 3,40 3, ,70 2,85 3,00 3,15 3,75 3, ,95 3,05 3,25 3,40 4,05 4, ,15 3,30 3,50 3,65 4,35 4, ,40 3,55 3,75 3,90 4,65 4, ,60 3,80 4,00 4,20 5,00 5, ,85 4,00 4,25 4,45 5,30 5, ,05 4,25 4,50 4,70 5,60 5, ,30 4,50 4,75 5,00 5,90 6, ,50 4,75 5,00 5,25 6,25 6, ,70 5,00 5,25 5,50 6,55 6, ,00 5,20 5,50 5,75 6,85 7, ,20 5,45 5,75 6,05 7,15 7, ,45 5,70 6,00 6,30 7,50 7, ,65 5,95 6,25 6,55 7,80 8, ,90 6,15 6,50 6,80 8,10 8, ,10 6,40 6,75 7,10 8,40 8, ,35 6,65 7,00 7,35 8,75 9, ,55 6,90 7,25 7,60 9,05 9, ,80 7,10 7,50 7,85 9,35 9, ,05 9,50 10,00 10,50 12,50 12, ,35 11,90 12,50 13,15 15,60 16, Łączniki do mocowania płyt styropianowych. Do mocowania płyt styropianowych do podłoża w ociepleniach systemem Termo Organika powinny być stosowane łączniki mechaniczne dopuszczone do obrotu.

10 RT ITB-1167/2013 8/ Zaprawy klejące do wykonywania warstwy zbrojonej pod wyprawy tynkarskie. W ociepleniach systemem Termo Organika do wykonywania warstwy zbrojonej pod wyprawy tynkarskie, stosowana jest zaprawa klejąca uniwersalna Termo Organika TO-KU lub zaprawa klejąca uniwersalna biała Termo Organika TO-KUB spełniające wymagania podane w Aprobacie Technicznej ITB AT / Siatki z włókna szklanego. W ociepleniach systemem Termo Organika powinny być stosowane siatki z włókna szklanego Termo Organika TO-S145 i Termo Organika TO- S170, spełniające wymagania Aprobaty Technicznej ITB AT / Preparaty gruntujące do wzmacniania podłoża. W ociepleniach systemem Termo Organika do wzmacniania podłoży stosowane są: Grunt uniwersalny Termo Organika TO-GU, Grunt polikrzemianowy Termo Organika TO-GP i Grunt sczepny Termo Organika TO- GS wg tablicy 7, spełniające wymagania Aprobaty Technicznej ITB AT / Preparaty gruntujące pod wyprawy tynkarskie. W systemach Termo Organika stosowane są opcjonalnie, następujące preparaty gruntujące pod wyprawy tynkarskie: Grunt polikrzemianowy Termo Organika TO-GP - do gruntowania podłoży przed zastosowaniem tynku polikrzemianowego Termo Organika TO-TP, Grunt sczepny Termo Organika TO-GS do gruntowania podłoży przed zastosowaniem tynku mineralno-polimerowego Termo Organika TO-TM, akrylowego Termo Organika TO-TA, silikonowego Termo Organika TO-TS lub dekoracyjnego Termo Organika TO-TD spełniające wymagania Aprobaty Technicznej ITB AT / Zaprawy i masy tynkarskie W systemach Termo Organika stosowane są zaprawy i masy tynkarskie spełniające wymagania Aprobaty Technicznej ITB AT /2013: Mineralno-polimerowa zaprawa tynkarska Termo Organika TO-TM, Akrylowa masa tynkarska Termo Organika TO-TA, Silikonowa masa tynkarska Termo Organika TO-TS, Polikrzemianowa masa tynkarska Termo Organika TO-TP, Dekoracyjna (mozaikowa) masa tynkarska Termo Organika TO-TD, o właściwościach podanych w tablicy 4.

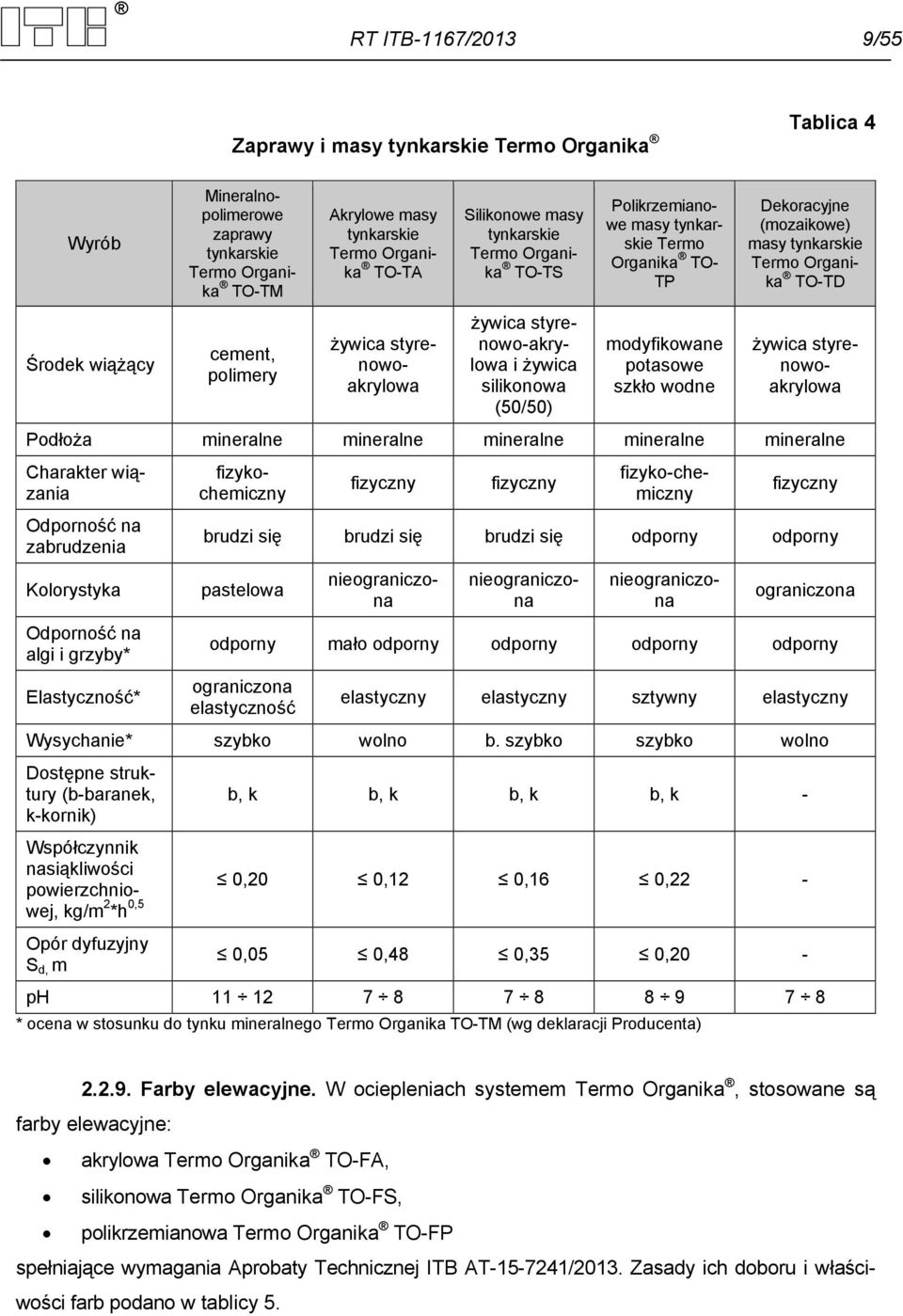

11 RT ITB-1167/2013 9/55 Zaprawy i masy tynkarskie Termo Organika Tablica 4 Wyrób Mineralnopolimerowe zaprawy tynkarskie Termo Organika TO-TM Akrylowe masy tynkarskie Termo Organika TO-TA Silikonowe masy tynkarskie Termo Organika TO-TS Polikrzemianowe masy tynkarskie Termo Organika TO- TP Dekoracyjne (mozaikowe) masy tynkarskie Termo Organika TO-TD Środek wiążący cement, polimery żywica styrenowoakrylowa żywica styrenowo-akrylowa i żywica silikonowa (50/50) modyfikowane potasowe szkło wodne żywica styrenowoakrylowa Podłoża mineralne mineralne mineralne mineralne mineralne Odporność na zabrudzenia Kolorystyka Odporność na algi i grzyby* Elastyczność* fizyczny fizyczny fizyczny brudzi się brudzi się brudzi się odporny odporny pastelowa Charakter wiązania fizykochemiczny fizyko-chemiczny nieograniczona nieograniczona nieograniczona ograniczona odporny mało odporny odporny odporny odporny ograniczona elastyczność elastyczny elastyczny sztywny elastyczny Wysychanie* szybko wolno b. szybko szybko wolno Dostępne struktury (b-baranek, k-kornik) b, k b, k b, k b, k - Współczynnik nasiąkliwości powierzchniowej, 0,20 0,12 0,16 0,22-0,5 kg/m 2 *h Opór dyfuzyjny S d, m 0,05 0,48 0,35 0,20 - ph * ocena w stosunku do tynku mineralnego Termo Organika TO-TM (wg deklaracji Producenta) Farby elewacyjne. W ociepleniach systemem Termo Organika, stosowane są farby elewacyjne: akrylowa Termo Organika TO-FA, silikonowa Termo Organika TO-FS, polikrzemianowa Termo Organika TO-FP spełniające wymagania Aprobaty Technicznej ITB AT /2013. Zasady ich doboru i właściwości farb podano w tablicy 5.

12 RT ITB-1167/ /55 Tynk Zasady doboru farb i ich właściwości Rodzaj farby Termo Organika Farba TO-TA akrylowa TO-TS silikonowa Tablica 5 TO-TP polikrzemianowa Tynki cienkowarstwowe w systemie ociepleń Termo Organika Mineralny Termo Organika TO-TM (5) (7) (7) Akrylowy Termo Organika TO-TA (3) (3) - Silikonowy Termo Organika TO-TS - (3) - Polikrzemianowy Termo Organika TO-TP - (5) (5) Cyfry w nawiasach oznaczają po ilu dniach można malować dany tynk. Właściwości Do zastosowań zewnętrznych Zużycie, dwie warstwy, l/m 2 0,2 0,3 0,2 0,3 0,2 0,3 Współczynnik nasiąkliwości powierzchniowej, kg/m 2 0, 0,033 0,080 0,050 *h Opór dyfuzyjny S d, m 0,052 0,050 0,040 - zalecana, - może być stosowana 2.3. Układy ociepleniowe Właściwości techniczne. Schemat budowy systemów ociepleń Termo Organika pokazano na ilustracji 1. Ilustracja 1. Budowa ociepleń systemem Termo Organika

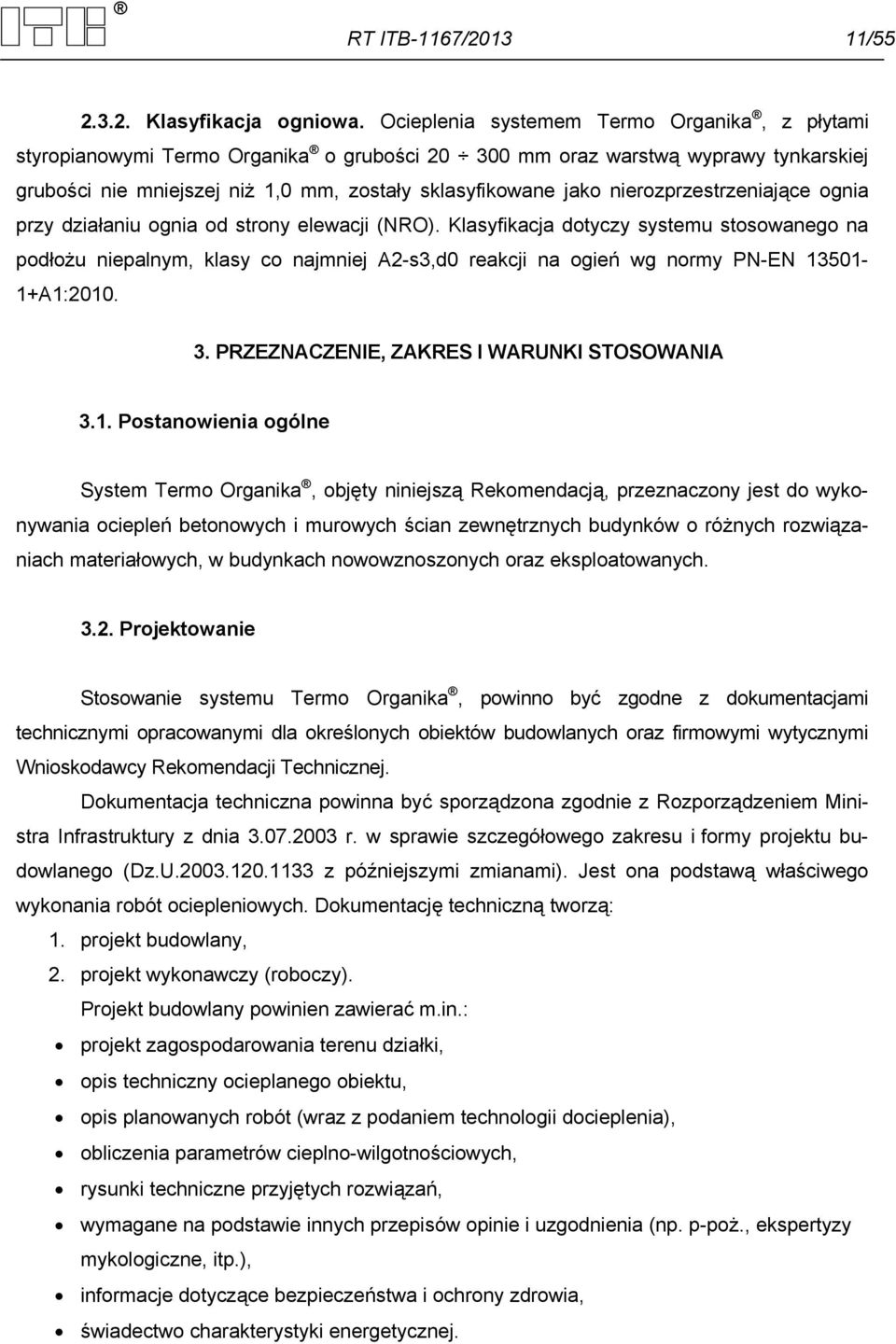

13 RT ITB-1167/ / Klasyfikacja ogniowa. Ocieplenia systemem Termo Organika, z płytami styropianowymi Termo Organika o grubości mm oraz warstwą wyprawy tynkarskiej grubości nie mniejszej niż 1,0 mm, zostały sklasyfikowane jako nierozprzestrzeniające ognia przy działaniu ognia od strony elewacji (NRO). Klasyfikacja dotyczy systemu stosowanego na podłożu niepalnym, klasy co najmniej A2-s3,d0 reakcji na ogień wg normy PN-EN A1: PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA 3.1. Postanowienia ogólne System Termo Organika, objęty niniejszą Rekomendacją, przeznaczony jest do wykonywania ociepleń betonowych i murowych ścian zewnętrznych budynków o różnych rozwiązaniach materiałowych, w budynkach nowowznoszonych oraz eksploatowanych Projektowanie Stosowanie systemu Termo Organika, powinno być zgodne z dokumentacjami technicznymi opracowanymi dla określonych obiektów budowlanych oraz firmowymi wytycznymi Wnioskodawcy Rekomendacji Technicznej. Dokumentacja techniczna powinna być sporządzona zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz.U z późniejszymi zmianami). Jest ona podstawą właściwego wykonania robót ociepleniowych. Dokumentację techniczną tworzą: 1. projekt budowlany, 2. projekt wykonawczy (roboczy). Projekt budowlany powinien zawierać m.in.: projekt zagospodarowania terenu działki, opis techniczny ocieplanego obiektu, opis planowanych robót (wraz z podaniem technologii docieplenia), obliczenia parametrów cieplno-wilgotnościowych, rysunki techniczne przyjętych rozwiązań, wymagane na podstawie innych przepisów opinie i uzgodnienia (np. p-poż., ekspertyzy mykologiczne, itp.), informacje dotyczące bezpieczeństwa i ochrony zdrowia, świadectwo charakterystyki energetycznej.

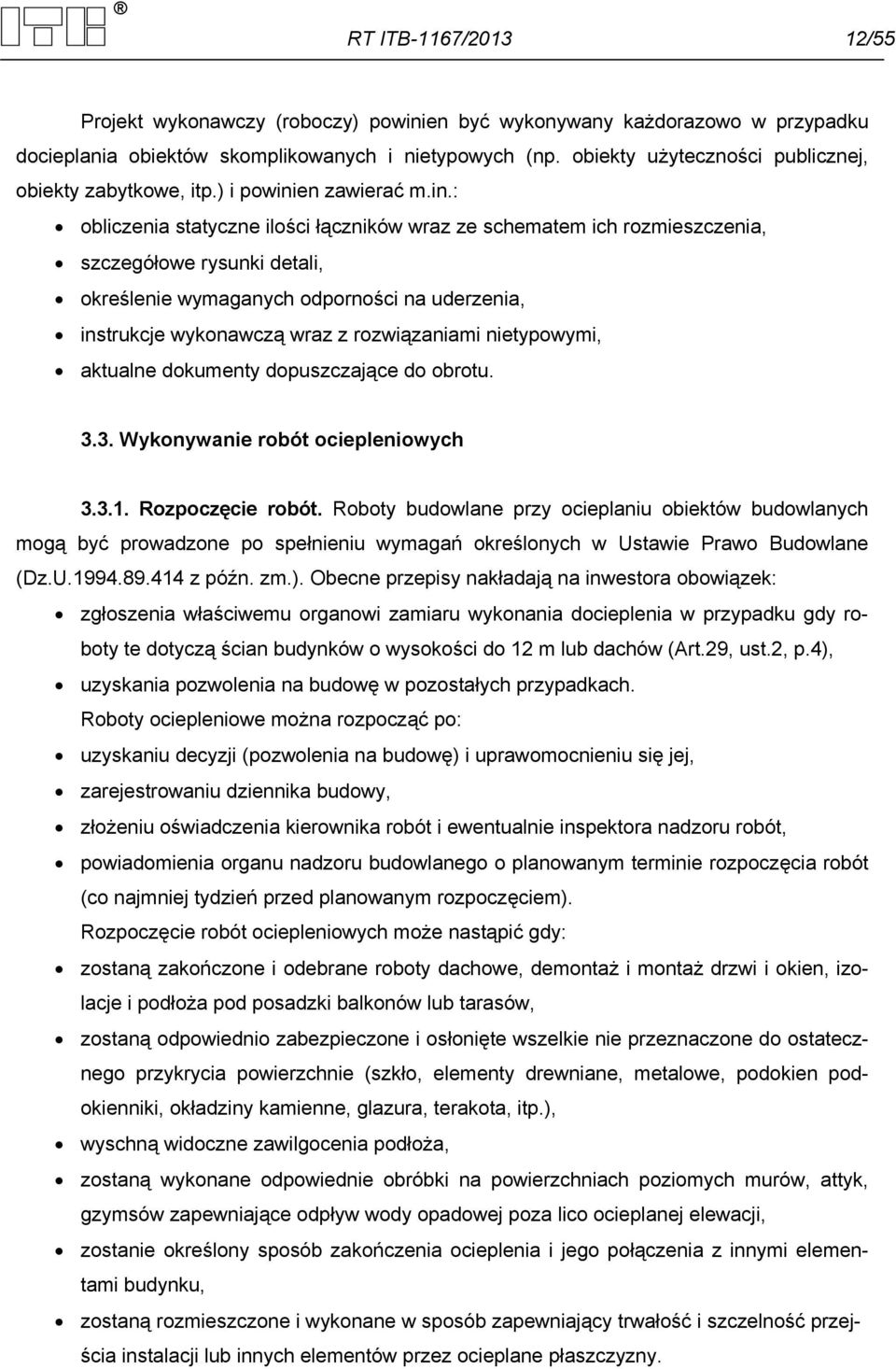

14 RT ITB-1167/ /55 Projekt wykonawczy (roboczy) powinien być wykonywany każdorazowo w przypadku docieplania obiektów skomplikowanych i nietypowych (np. obiekty użyteczności publicznej, obiekty zabytkowe, itp.) i powinien zawierać m.in.: obliczenia statyczne ilości łączników wraz ze schematem ich rozmieszczenia, szczegółowe rysunki detali, określenie wymaganych odporności na uderzenia, instrukcje wykonawczą wraz z rozwiązaniami nietypowymi, aktualne dokumenty dopuszczające do obrotu Wykonywanie robót ociepleniowych Rozpoczęcie robót. Roboty budowlane przy ocieplaniu obiektów budowlanych mogą być prowadzone po spełnieniu wymagań określonych w Ustawie Prawo Budowlane (Dz.U z późn. zm.). Obecne przepisy nakładają na inwestora obowiązek: zgłoszenia właściwemu organowi zamiaru wykonania docieplenia w przypadku gdy roboty te dotyczą ścian budynków o wysokości do 12 m lub dachów (Art.29, ust.2, p.4), uzyskania pozwolenia na budowę w pozostałych przypadkach. Roboty ociepleniowe można rozpocząć po: uzyskaniu decyzji (pozwolenia na budowę) i uprawomocnieniu się jej, zarejestrowaniu dziennika budowy, złożeniu oświadczenia kierownika robót i ewentualnie inspektora nadzoru robót, powiadomienia organu nadzoru budowlanego o planowanym terminie rozpoczęcia robót (co najmniej tydzień przed planowanym rozpoczęciem). Rozpoczęcie robót ociepleniowych może nastąpić gdy: zostaną zakończone i odebrane roboty dachowe, demontaż i montaż drzwi i okien, izolacje i podłoża pod posadzki balkonów lub tarasów, zostaną odpowiednio zabezpieczone i osłonięte wszelkie nie przeznaczone do ostatecznego przykrycia powierzchnie (szkło, elementy drewniane, metalowe, podokien podokienniki, okładziny kamienne, glazura, terakota, itp.), wyschną widoczne zawilgocenia podłoża, zostaną wykonane odpowiednie obróbki na powierzchniach poziomych murów, attyk, gzymsów zapewniające odpływ wody opadowej poza lico ocieplanej elewacji, zostanie określony sposób zakończenia ocieplenia i jego połączenia z innymi elementami budynku, zostaną rozmieszczone i wykonane w sposób zapewniający trwałość i szczelność przejścia instalacji lub innych elementów przez ocieplane płaszczyzny.

15 RT ITB-1167/ / Warunki atmosferyczne. Prace ociepleniowe należy wykonywać w warunkach zgodnych z firmowymi wytycznymi Wnioskodawcy Rekomendacji Technicznej. Jako warunki optymalne uznaje się temperaturę powietrza i podłoża od + 5 do + 25 C. Roboty ociepleniowe nie powinny być wykonywane, gdy temperatura otoczenia i podłoża jest niższa niż + 5 C lub wyższa niż + 30 C oraz gdy prognoza na najbliższe 24 godziny przewiduje podobne temperatury. Prac ociepleniowych nie należy wykonywać na podłożach silnie nasłonecznionych. Warstwę zbrojoną oraz wyprawę tynkarską i powłokę malarską należy chronić przed bezpośrednim wpływem opadów atmosferycznych oraz silnym wiatrem do czasu związania z podłożem. Zaleca się stosowanie osłon na rusztowaniach Przygotowanie podłoża. Zanim rozpocznie się przyklejanie styropianu należy odpowiednio przygotować podłoże, do którego będzie przyklejany. Każde podłoże musi być zwarte, równe, nośne, suche, czyste i bez warstw zmniejszających przyczepność (tłuszcz, pył, kurz, itp.). Stare, luźne tynki, złuszczające się farby i inne zabrudzenia należy usunąć. Niewielkie nierówności i ubytki można naprawić klejem Termo Organika TO-KS lub Termo Organika TO -KU. Naprawy podłoża należy zakończyć najpóźniej na 1 dzień przed przyklejeniem płyt styropianowych; im grubsza warstwa zaprawy tym dłuższy czas do przyklejania styropianu (przyjmując zasadę: ok. 1 dzień na każdy 1 mm grubości zaprawy). Podłoża nasiąkliwe (np. gazobeton) należy zagruntować gruntem uniwersalnym Termo Organika TO-GU, podłoża gładkie i/lub nienasiąkliwe (np beton, żelbet) gruntem sczepnym Termo Organika TO-GS, lub gruntem polikrzemianowym Termo Organika TO-GP. W tablicy 6 pokazane zostały zasady doboru gruntu w zależności od rodzaju podłoża. Tablica 6 Zasady doboru preparatów gruntujących w zależności od rodzaju podłoża Podłoże Termo Organika TO-GU Termo Organika TO-GS, Termo Organika TO-GP Gazobeton, cegły ceramiczne, silikatowe + - Tynki cementowe, cementowo-wapienne, gipsowe + - Inne nasiąkliwe i porowate podłoża + - Beton, powierzchnie malowane - + Inne nienasiąkliwe i/lub gładkie podłoża - + Gruntowania warstwy zbrojonej przed położeniem tynków cienkowarstwowych - +

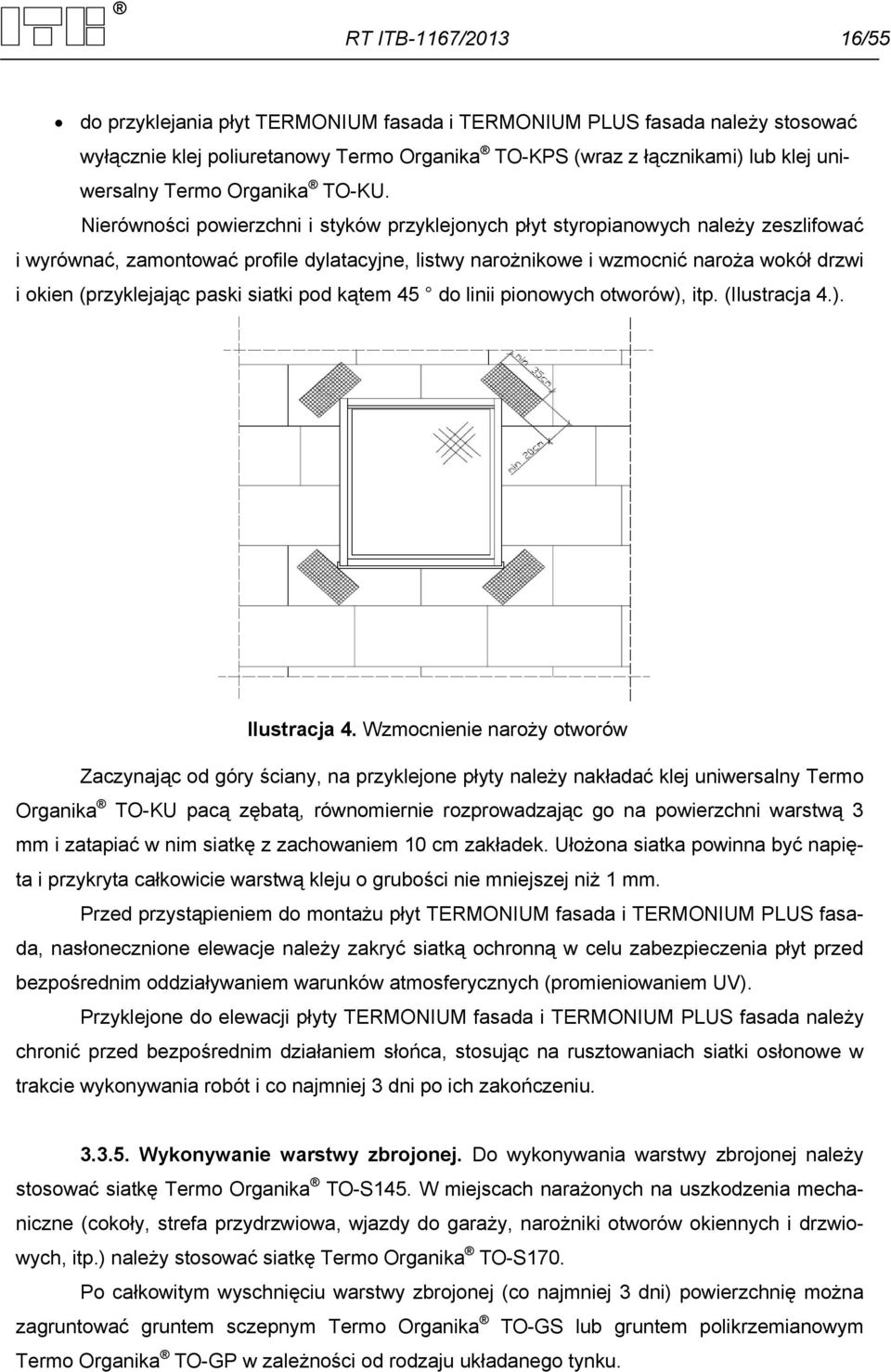

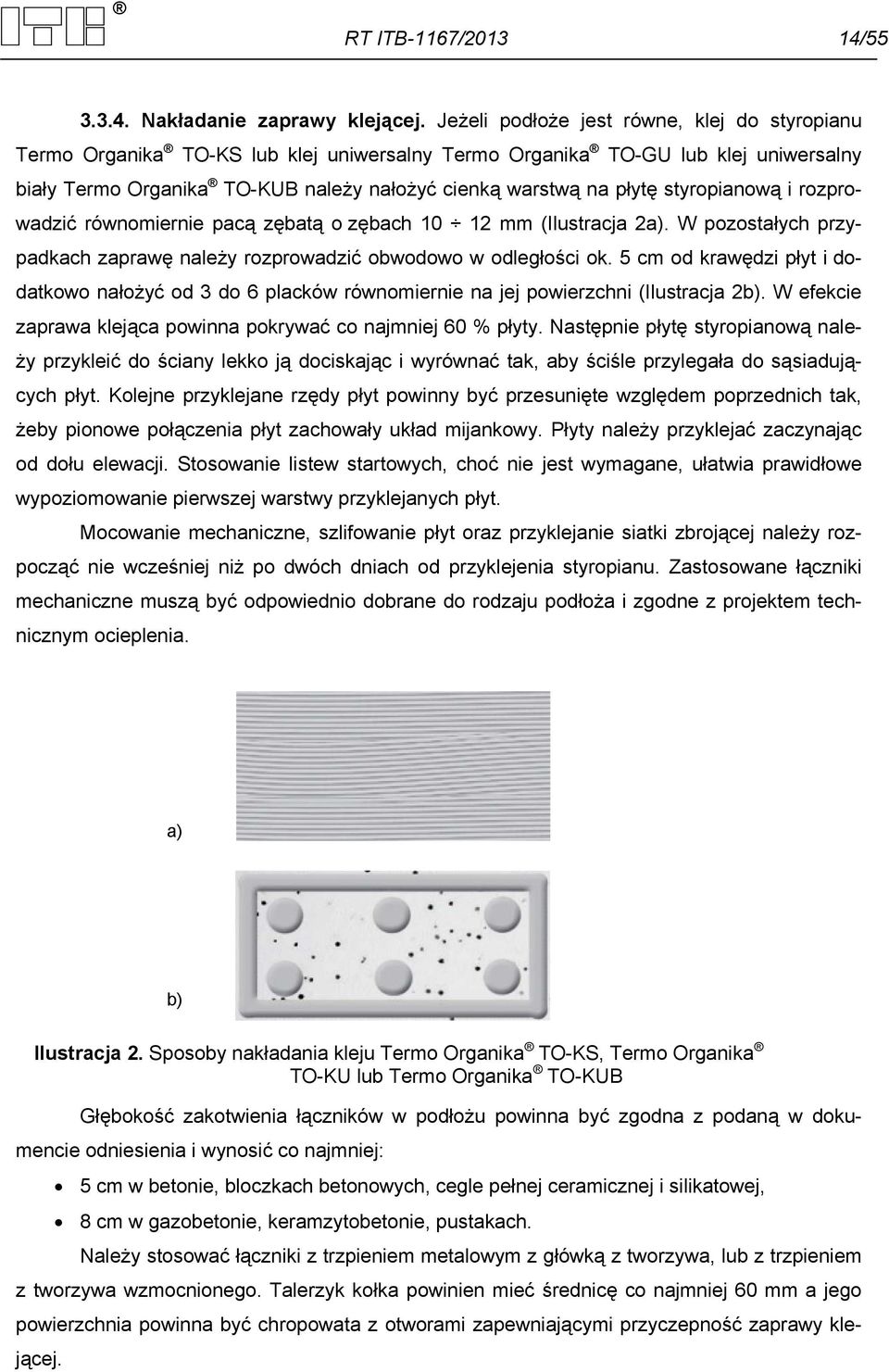

16 RT ITB-1167/ / Nakładanie zaprawy klejącej. Jeżeli podłoże jest równe, klej do styropianu Termo Organika TO-KS lub klej uniwersalny Termo Organika TO-GU lub klej uniwersalny biały Termo Organika TO-KUB należy nałożyć cienką warstwą na płytę styropianową i rozprowadzić równomiernie pacą zębatą o zębach mm (Ilustracja 2a). W pozostałych przypadkach zaprawę należy rozprowadzić obwodowo w odległości ok. 5 cm od krawędzi płyt i dodatkowo nałożyć od 3 do 6 placków równomiernie na jej powierzchni (Ilustracja 2b). W efekcie zaprawa klejąca powinna pokrywać co najmniej 60 % płyty. Następnie płytę styropianową należy przykleić do ściany lekko ją dociskając i wyrównać tak, aby ściśle przylegała do sąsiadujących płyt. Kolejne przyklejane rzędy płyt powinny być przesunięte względem poprzednich tak, żeby pionowe połączenia płyt zachowały układ mijankowy. Płyty należy przyklejać zaczynając od dołu elewacji. Stosowanie listew startowych, choć nie jest wymagane, ułatwia prawidłowe wypoziomowanie pierwszej warstwy przyklejanych płyt. Mocowanie mechaniczne, szlifowanie płyt oraz przyklejanie siatki zbrojącej należy rozpocząć nie wcześniej niż po dwóch dniach od przyklejenia styropianu. Zastosowane łączniki mechaniczne muszą być odpowiednio dobrane do rodzaju podłoża i zgodne z projektem technicznym ocieplenia. a) b) Ilustracja 2. Sposoby nakładania kleju Termo Organika TO-KS, Termo Organika TO-KU lub Termo Organika TO-KUB Głębokość zakotwienia łączników w podłożu powinna być zgodna z podaną w dokumencie odniesienia i wynosić co najmniej: 5 cm w betonie, bloczkach betonowych, cegle pełnej ceramicznej i silikatowej, 8 cm w gazobetonie, keramzytobetonie, pustakach. Należy stosować łączniki z trzpieniem metalowym z główką z tworzywa, lub z trzpieniem z tworzywa wzmocnionego. Talerzyk kołka powinien mieć średnicę co najmniej 60 mm a jego powierzchnia powinna być chropowata z otworami zapewniającymi przyczepność zaprawy klejącej.

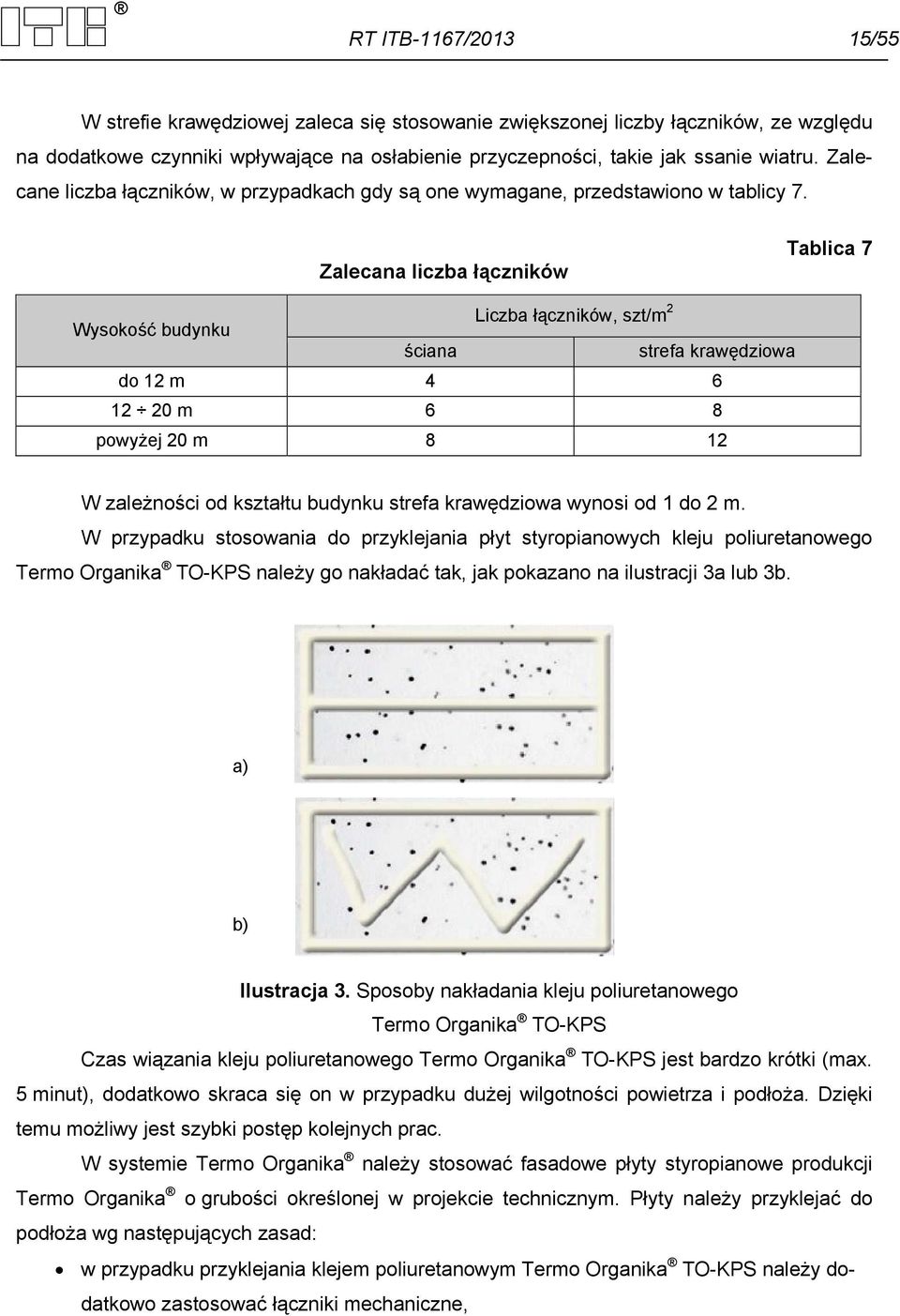

17 RT ITB-1167/ /55 W strefie krawędziowej zaleca się stosowanie zwiększonej liczby łączników, ze względu na dodatkowe czynniki wpływające na osłabienie przyczepności, takie jak ssanie wiatru. Zalecane liczba łączników, w przypadkach gdy są one wymagane, przedstawiono w tablicy 7. Zalecana liczba łączników Tablica 7 Wysokość budynku Liczba łączników, szt/m 2 ściana strefa krawędziowa do 12 m m 6 8 powyżej 20 m 8 12 W zależności od kształtu budynku strefa krawędziowa wynosi od 1 do 2 m. W przypadku stosowania do przyklejania płyt styropianowych kleju poliuretanowego Termo Organika TO-KPS należy go nakładać tak, jak pokazano na ilustracji 3a lub 3b. a) b) Ilustracja 3. Sposoby nakładania kleju poliuretanowego Termo Organika TO-KPS Czas wiązania kleju poliuretanowego Termo Organika TO-KPS jest bardzo krótki (max. 5 minut), dodatkowo skraca się on w przypadku dużej wilgotności powietrza i podłoża. Dzięki temu możliwy jest szybki postęp kolejnych prac. W systemie Termo Organika należy stosować fasadowe płyty styropianowe produkcji Termo Organika o grubości określonej w projekcie technicznym. Płyty należy przyklejać do podłoża wg następujących zasad: w przypadku przyklejania klejem poliuretanowym Termo Organika TO-KPS należy dodatkowo zastosować łączniki mechaniczne,

18 RT ITB-1167/ /55 do przyklejania płyt TERMONIUM fasada i TERMONIUM PLUS fasada należy stosować wyłącznie klej poliuretanowy Termo Organika TO-KPS (wraz z łącznikami) lub klej uniwersalny Termo Organika TO-KU. Nierówności powierzchni i styków przyklejonych płyt styropianowych należy zeszlifować i wyrównać, zamontować profile dylatacyjne, listwy narożnikowe i wzmocnić naroża wokół drzwi i okien (przyklejając paski siatki pod kątem 45 do linii pionowych otworów), itp. (Ilustracja 4.). Ilustracja 4. Wzmocnienie naroży otworów Zaczynając od góry ściany, na przyklejone płyty należy nakładać klej uniwersalny Termo Organika TO-KU pacą zębatą, równomiernie rozprowadzając go na powierzchni warstwą 3 mm i zatapiać w nim siatkę z zachowaniem 10 cm zakładek. Ułożona siatka powinna być napięta i przykryta całkowicie warstwą kleju o grubości nie mniejszej niż 1 mm. Przed przystąpieniem do montażu płyt TERMONIUM fasada i TERMONIUM PLUS fasada, nasłonecznione elewacje należy zakryć siatką ochronną w celu zabezpieczenia płyt przed bezpośrednim oddziaływaniem warunków atmosferycznych (promieniowaniem UV). Przyklejone do elewacji płyty TERMONIUM fasada i TERMONIUM PLUS fasada należy chronić przed bezpośrednim działaniem słońca, stosując na rusztowaniach siatki osłonowe w trakcie wykonywania robót i co najmniej 3 dni po ich zakończeniu Wykonywanie warstwy zbrojonej. Do wykonywania warstwy zbrojonej należy stosować siatkę Termo Organika TO-S145. W miejscach narażonych na uszkodzenia mechaniczne (cokoły, strefa przydrzwiowa, wjazdy do garaży, narożniki otworów okiennych i drzwiowych, itp.) należy stosować siatkę Termo Organika TO-S170. Po całkowitym wyschnięciu warstwy zbrojonej (co najmniej 3 dni) powierzchnię można zagruntować gruntem sczepnym Termo Organika TO-GS lub gruntem polikrzemianowym Termo Organika TO-GP w zależności od rodzaju układanego tynku.

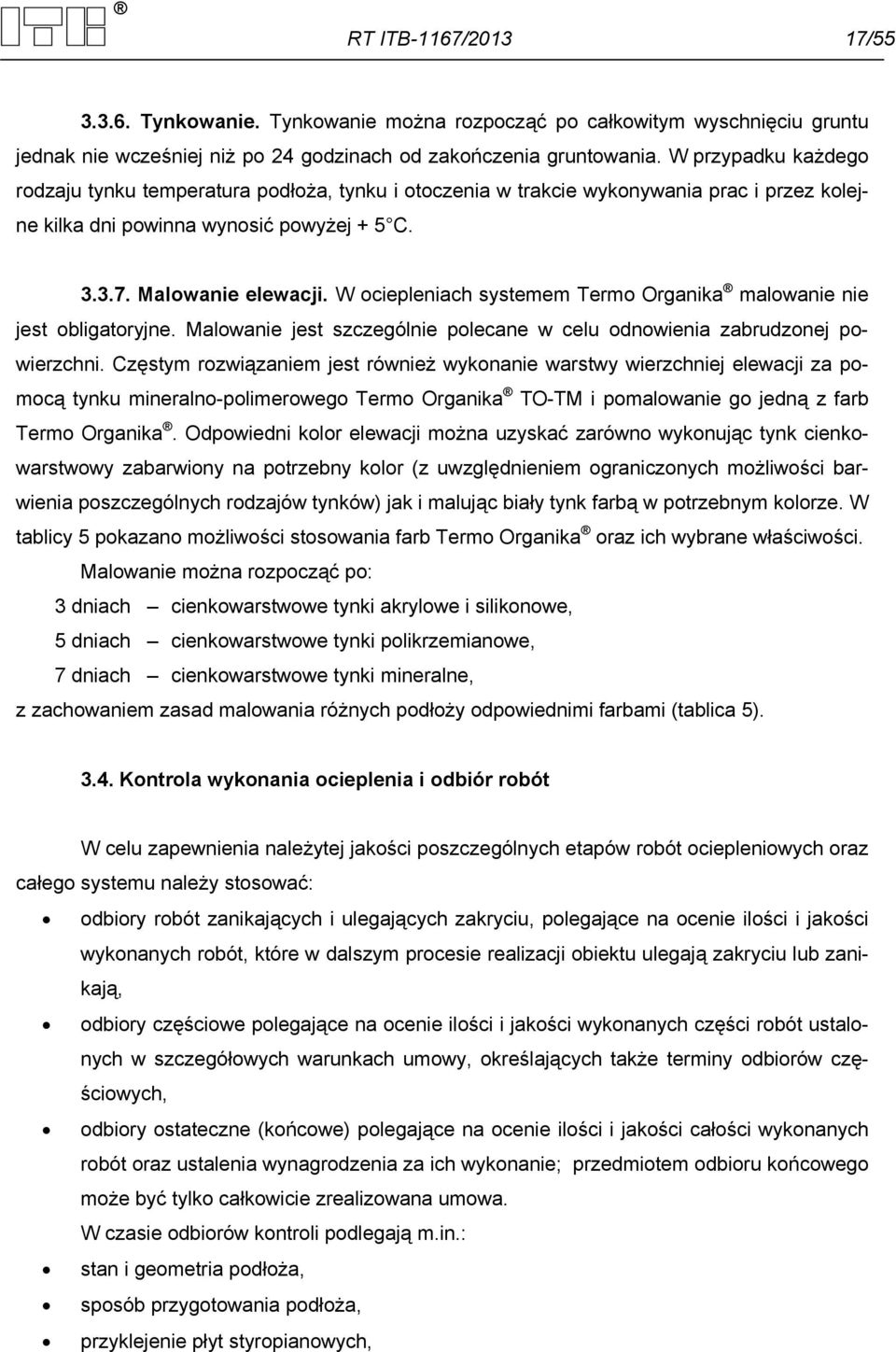

19 RT ITB-1167/ / Tynkowanie. Tynkowanie można rozpocząć po całkowitym wyschnięciu gruntu jednak nie wcześniej niż po 24 godzinach od zakończenia gruntowania. W przypadku każdego rodzaju tynku temperatura podłoża, tynku i otoczenia w trakcie wykonywania prac i przez kolejne kilka dni powinna wynosić powyżej + 5 C Malowanie elewacji. W ociepleniach systemem Termo Organika malowanie nie jest obligatoryjne. Malowanie jest szczególnie polecane w celu odnowienia zabrudzonej powierzchni. Częstym rozwiązaniem jest również wykonanie warstwy wierzchniej elewacji za pomocą tynku mineralno-polimerowego Termo Organika TO-TM i pomalowanie go jedną z farb Termo Organika. Odpowiedni kolor elewacji można uzyskać zarówno wykonując tynk cienkowarstwowy zabarwiony na potrzebny kolor (z uwzględnieniem ograniczonych możliwości barwienia poszczególnych rodzajów tynków) jak i malując biały tynk farbą w potrzebnym kolorze. W tablicy 5 pokazano możliwości stosowania farb Termo Organika oraz ich wybrane właściwości. Malowanie można rozpocząć po: 3 dniach cienkowarstwowe tynki akrylowe i silikonowe, 5 dniach cienkowarstwowe tynki polikrzemianowe, 7 dniach cienkowarstwowe tynki mineralne, z zachowaniem zasad malowania różnych podłoży odpowiednimi farbami (tablica 5) Kontrola wykonania ocieplenia i odbiór robót W celu zapewnienia należytej jakości poszczególnych etapów robót ociepleniowych oraz całego systemu należy stosować: odbiory robót zanikających i ulegających zakryciu, polegające na ocenie ilości i jakości wykonanych robót, które w dalszym procesie realizacji obiektu ulegają zakryciu lub zanikają, odbiory częściowe polegające na ocenie ilości i jakości wykonanych części robót ustalonych w szczegółowych warunkach umowy, określających także terminy odbiorów częściowych, odbiory ostateczne (końcowe) polegające na ocenie ilości i jakości całości wykonanych robót oraz ustalenia wynagrodzenia za ich wykonanie; przedmiotem odbioru końcowego może być tylko całkowicie zrealizowana umowa. W czasie odbiorów kontroli podlegają m.in.: stan i geometria podłoża, sposób przygotowania podłoża, przyklejenie płyt styropianowych,

20 RT ITB-1167/ /55 zastosowanie łączników mechanicznych, warstwa zbrojona, obróbki blacharskie, wyprawy tynkarskie i malowanie, zgodność zastosowanych składników systemu ociepleń z projektem, ocena wizualna elewacji. Celem przeprowadzania kontroli poszczególnych etapów robót ociepleniowych jest uniknięcie nawarstwiania się ewentualnych, kolejnych błędów. Zaniedbanie takiej kontroli prowadzić może do złej jakości wykonanego ocieplenia, w efekcie do konieczności wykonywania poprawek, co grozi niedotrzymywaniem terminów i karami umownymi. Po zakończeniu całości prac ociepleniowych powinien być wykonany odbiór końcowy potwierdzony protokołem odbioru Odbiór końcowy Przy odbiorze końcowym ocieplenia powinny być sprawdzone: równość powierzchni. jednolitość faktury. jednolitość koloru. prawidłowość wykonania miejsc szczególnych ocieplenia i ich zgodność z dokumentacją techniczną. prawidłowość połączenia ocieplenia z innymi elementami elewacji. Wykonane ocieplenie powinno być jednolite, bez spękań, rys, pofałdowań, zagłębień, ubytków oraz widocznych połączeń między poszczególnymi fragmentami wypraw Warunki eksploatacyjne Trwałość wyprawy tynkarskiej na ociepleniu jest nie mniejsza niż 5 lat. W tym czasie w warstwie tej nie powinny powstać rysy, spękania i odpryski. Mogą wystąpić jedynie niewielkie zmiany w odcieniu barwy. W przypadku wystąpienia jakichkolwiek uszkodzeń właściciel budynku powinien skontaktować się z wykonawcą w celu określenia przyczyn wystąpienia uszkodzeń i skutecznego sposobu naprawy. Okresowe czyszczenie elewacji powinno być wykonywane raz na 3 lata.

21 RT ITB-1167/ / Przepisy BHP Prace należy wykonywać w ubraniach roboczych, maskach, okularach i rękawicach ochronnych. Narzędzia i naczynia należy niezwłocznie po zakończeniu prac umyć wodą. Wszelkie zabrudzenia elementów budowlanych, ubrania roboczego należy natychmiast oczyścić używając czystej wody. Należy bezwzględnie przestrzegać obowiązujących norm i przepisów BHP. 4. ROZWIĄZANIA TECHNICZNE Przykładowe rozwiązania techniczne szczegółów i detale architektoniczne systemu Termo Organika pokazano na rys OCENA PRZYDATNOŚCI DO STOSOWANIA Stwierdza się, że ocieplenia systemem Termo Organika, objęte niniejszą Rekomendacją spełniają wymagania art. 5 ustawy - Prawo budowlane (tekst jednolity Dz. U Nr 207/2003, poz. 2016, wraz z późniejszymi zmianami), tzn., że rozwiązania te są zgodne z wymaganiami przepisów techniczno-budowlanych oraz zasadami wiedzy technicznej i zapewniają spełnienie wymagań podstawowych przez obiekty budowlane. 6. USTALENIA FORMALNO-PRAWNE 6.1. Rekomendacja Techniczna RT ITB-1167/2013 zastępuje RekomendacjęTechniczną RT ITB-1167/ Rekomendacja Techniczna RT ITB-1167/2013 jest dokumentem stwierdzającym przydatność ociepleń systemem Termo Organika w zakresie wynikającym z postanowień Rekomendacji i potwierdzających ich zgodność z zasadami wiedzy technicznej Rekomendacja Techniczna ITB nie narusza uprawnień wynikających z przepisów o ochronie własności przemysłowej, a w szczególności obwieszczenia Marszałka Sejmu RP z dnia 13 czerwca 2003 r. w sprawie ogłoszenia jednolitego tekstu ustawy z dnia 30 czerwca 2000 r. Prawo własności przemysłowej (Dz. U Nr 2119, poz. 1117). Zapewnienie tych uprawnień należy do obowiązków korzystających z niniejszej Rekomendacji Technicznej.

22 RT ITB-1167/ / ITB wydając Rekomendację Techniczną nie bierze odpowiedzialności za ewentualne naruszenie praw wyłącznych i nabytych Rekomendacja Techniczna ITB nie zwalnia producenta od odpowiedzialności za prawidłową jakość wyrobów, a wykonawców robót budowlanych od odpowiedzialności za właściwe ich zastosowanie W treści wydawanych prospektów i ogłoszeń oraz innych dokumentów związanych ze stosowaniem w budownictwie Systemów ociepleń Termo Organika, można zamieszczać informację o udzielonej temu rozwiązaniu Rekomendacji Technicznej RT ITB-1167/2013 oraz umieszczać znak: Znak ITB może mieć barwę czarną lub granatową. Rekomendacja Techniczna RT ITB / TERMIN WAŻNOŚCI Rekomendacja Techniczna ITB RT ITB-1167/2013 jest ważna do 22 kwietnia 2018 r. Ważność Rekomendacji Technicznej ITB może być przedłużona na kolejne okresy, jeżeli jej Wnioskodawca lub formalny następca wystąpi w tej sprawie do Instytutu Techniki Budowlanej, z odpowiednim wnioskiem, nie później niż 3 miesiące przed upływem terminu ważności tego dokumentu. KONIEC INFORMACJE DODATKOWE Dokumenty związane 1) Dyrektywa Rady nr 89/106/EWG, Dz.U WE 1988; L40/12. 2) Dyrektywa Rady nr 2002/91//EWG, Dz.U. WE 2003; L1/65. 3) Ustawa prawo budowlane, Dz.U z późniejszymi zmianami. 4) Ustawa o wyrobach budowlanych, Dz.U późniejszymi zmianami. 5) Ustawa o systemie oceny zgodności, Dz.U z późniejszymi zmianami. 6) Ustawa o wspieraniu przedsięwzięć termomodernizacyjnych, Dz.U z późniejszymi zmianami.

23 RT ITB-1167/ /55 7) Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie,dz.u z późniejszymi zmianami. 8) Rozporządzenie Ministra Infrastruktury w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym, Dz.U z późniejszymi zmianami. 9) Rozporządzenie Ministra Infrastruktury w sprawie systemów oceny zgodności, wymagań jakie powinny spełniać notyfikowane jednostki uczestniczące w ocenie zgodności oraz sposobu oznaczenia wyrobów budowlanych oznakowaniem CE, Dz.U z późniejszymi zmianami. 10) Rozporządzenie Ministra Infrastruktury w sprawie aprobat technicznych oraz jednostek organizacyjnych upoważnionych do ich wydawania, Dz.U z późniejszymi zmianami Rozporządzenie Ministra Infrastruktury w sprawie szczegółowego zakresu i formy projektu budowlanego, Dz. U późniejszymi zmianami. 11) Rozporządzenie Ministra Infrastruktury w sprawie kontroli wyrobów budowlanych wprowadzonych do obrotu, Dz. U z późniejszymi zmianami. 12) Rozporządzenie Ministra Infrastruktury w sprawie Informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia, Dz. U z późniejszymi zmianami. 13) Rozporządzenie Ministra Infrastruktury w sprawie przeprowadzania szkolenia oraz egzaminu dla osób ubiegających się o uprawnienie do sporządzania świadectwa charakterystyki energetycznej budynku, lokalu mieszkalnego oraz części budynku stanowiącej samodzielną całość techniczno-użytkową,dz.u ) Rozporządzenie Ministra Infrastruktury w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość techniczno-użytkową oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej, Dz.U ) Wytyczne wykonawstwa, oceny i odbioru robót elewacyjnych z zastosowaniem zewnętrznych zespolonych systemów ocieplania ścian, Stowarzyszenie na Rzecz Systemów Ociepleń, ) ETAG 004: Złożone systemy izolacji cieplnej z wyprawami tynkarskimi, EOTA. 17) ETAG 014: Łączniki tworzywowe do mocowania warstwy izolacyjnej ociepleń ścian zewnętrznych, EOTA. 18) ZUAT 15/V.03/2010: Zestaw wyrobów do wykonywania ociepleń ścian zewnętrznych z zastosowaniem styropianu jako materiału termoizolacyjnego i pocienionej wyprawy elewacyjnej (ETICS). Instytut Techniki Budowlanej, 2010 r. 19) ZUAT 15/V.01/1997: Tworzywowe łączniki do mocowania termoizolacji, Instytut Techniki Budowlanej, 1997.

24 RT ITB-1167/ /55 20) PN-EN 13163:2009: Wyroby do izolacji cieplnej w budownictwie. Wyroby ze styropianu (EPS) produkowane fabrycznie. Specyfikacja. 21) PN-EN 13172:2002: Wyroby do izolacji cieplnej. Ocena zgodności. 22) PN-EN ISO 6946:2004: Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania. 23) PN-EN 12524:2003: Materiały i wyroby budowlane. Właściwości cieplno-wilgotnościowe. Tabelaryczne wartości obliczeniowe. 24) PN-EN ISO 14683:2001: Mostki cieplne w budynkach. Liniowy współczynnik przenikania ciepła. Metody uproszczone i wartości orientacyjne. 25) AT /2013: Zestaw wyrobów do wykonywania ociepleń ścian zewnętrznych budynków systemem Termo Organika, Instytut Techniki Budowlanej, 2013 r. 26) RTQ ITB-1060/2013: Płyty styropianowe Termo Organika do izolacji cieplnej i akustycznej budynków. 27) RTQ ITB-1061/2013: Płyty styropianowe Termo Organika zwiększonej izolacyjności cieplnej do izolacji cieplnej i akustycznej budynków. Raporty, sprawozdania z badań, oceny, klasyfikacje 1) 1419/12/R36NM. Uzupełniające badania laboratoryjne systemu ociepleniowego Termo Organika Platinum z zastosowaniem Kleju Platinum Uniwersalnego Białego SP-KU - dla potrzeb aprobacyjnych. Zakład Materiałów Budowlanych ITB, Warszawa 2012 r. 2) Sprawozdanie z badań NR 479/12. Klej do styropianu Platinum SP-KS. Instytut Ceramiki i Materiałów Budowlanych. Oddział Szkła i Materiałów Budowlanych w Krakowie. Kraków 2012 r. 3) Sprawozdanie z badań NR 480/12. Klej uniwersalny Platinum SP-KU. Instytut Ceramiki i Materiałów Budowlanych. Oddział Szkła i Materiałów Budowlanych w Krakowie. Kraków 2012 r. 4) Sprawozdanie z badań NR 481/12. Farba akrylowa Platinum SP-FA Instytut Ceramiki i Materiałów Budowlanych. Oddział Szkła i Materiałów Budowlanych w Krakowie. Kraków 2012 r. 5) Sprawozdanie z badań NR 482/12. Farba silikonowa Platinum SP-FS Instytut Ceramiki i Materiałów Budowlanych. Oddział Szkła i Materiałów Budowlanych w Krakowie. Kraków 2012 r. 6) Sprawozdanie z badań NR 483/12. Farba polikrzemianowa Platinum SP-FP Instytut Ceramiki i Materiałów Budowlanych. Oddział Szkła i Materiałów Budowlanych w Krakowie. Kraków 2012 r.

25 RT ITB-1167/ /55 7) Sprawozdanie z badań NR 484/12. Grunt uniwersalny Platinum SP-GU Instytut Ceramiki i Materiałów Budowlanych. Oddział Szkła i Materiałów Budowlanych w Krakowie. Kraków 2012 r. 8) Sprawozdanie z badań NR 485/12. Grunt szczepny Platinum SP-GS Instytut Ceramiki i Materiałów Budowlanych. Oddział Szkła i Materiałów Budowlanych w Krakowie. Kraków 2012 r. 9) Sprawozdanie z badań NR 486/12. Grunt polikrzemianowy Platinum SP-GP. Instytut Ceramiki i Materiałów Budowlanych. Oddział Szkła i Materiałów Budowlanych w Krakowie. Kraków 2012 r. 10) Sprawozdanie z badań NR 487/12. Tynk mineralno-polimerowy Platinum SP-TM. Instytut Ceramiki i Materiałów Budowlanych. Oddział Szkła i Materiałów Budowlanych w Krakowie. Kraków 2012 r. 11) Sprawozdanie z badań NR 488/12. Tynk akrylowy Platinum SP-TA Baranek 1,5 mm. Instytut Ceramiki i Materiałów Budowlanych. Oddział Szkła i Materiałów Budowlanych w Krakowie. Kraków 2012 r. 12) Sprawozdanie z badań NR 489/12. Tynk akrylowy Platinum SP-TA Kornik 2 mm. Instytut Ceramiki i Materiałów Budowlanych. Oddział Szkła i Materiałów Budowlanych w Krakowie. Kraków 2012 r. 13) Sprawozdanie z badań NR 490/12. Tynk silikonowy Platinum SP-TS Baranek 1,5 mm. Instytut Ceramiki i Materiałów Budowlanych. Oddział Szkła i Materiałów Budowlanych w Krakowie. Kraków 2012 r. 14) Sprawozdanie z badań NR 491/12. Tynk silikonowy Platinum SP-TS Kornik 2 mm. Instytut Ceramiki i Materiałów Budowlanych. Oddział Szkła i Materiałów Budowlanych w Krakowie. Kraków 2012 r. 15) Sprawozdanie z badań NR 492/12. Tynk polikrzemianowy Platinum SP-TP Baranek 1,5 mm. Instytut Ceramiki i Materiałów Budowlanych. Oddział Szkła i Materiałów Budowlanych w Krakowie. Kraków 2012 r. 16) Sprawozdanie z badań NR 493/12. Tynk polikrzemianowy Platinum SP-TP Kornik 2 mm. Instytut Ceramiki i Materiałów Budowlanych. Oddział Szkła i Materiałów Budowlanych w Krakowie. Kraków 2012 r. 17) Sprawozdanie z badań NR 494/12. Tynk dekoracyjny Platinum SP-TD. Instytut Ceramiki i Materiałów Budowlanych. Oddział Szkła i Materiałów Budowlanych w Krakowie. Kraków 2012 r. 18) Sprawozdanie z badań NR 524/12. Klej do ociepleń Platinum SP-KUB. Instytut Ceramiki i Materiałów Budowlanych. Oddział Szkła i Materiałów Budowlanych w Krakowie. Kraków 2012 r.

26 RT ITB-1167/ /55 19) Sprawozdania z badań NR: 94/12/SG, 95/12/SG, 96/12/SG, 97/12/SG; 98/12/SG, 99/12/SG, 100/12/SG; 101/12/SG; 102/12/SG; 103/12/SG; 104/12/SG; 105/12/SG: 106/12/SG; 107/12/SG; 108/12/SG; 109/12/SG; 110/12/SG. Instytut Ceramiki i Materiałów Budowlanych. Oddział Szkła i Materiałów Budowlanych w Krakowie. Kraków 2012 r. 20) 1419/10/R12NM. Przeprowadzenie uzupełniających badań laboratoryjnych systemu ociepleniowego TERMO ORGANIKA (R) PLATINUM - dla potrzeb aprobacyjnych. Zakład Materiałów Budowlanych ITB, Warszawa 2011 r. 21) NM-3/0555/A/09. Badania laboratoryjne systemu ociepleniowego PLATINUM EPS firmy TERMO ORGANIKA dla potrzeb aprobacyjnych. Zakład Materiałów Budowlanych ITB, Warszawa 2009 r. 22) NL-4133/A/LL-024/M/2007. Ocena właściwości roboczych i fizyko-mechanicznych kleju poliuretanowego, w aspekcie przydatności do stosowania w systemach dociepleń z użyciem XPS i EPS. Zakład Badań Lekkich Przegród i Przeszkleń ITB, Warszawa 2007 r. 23) NT-521/A/07. Badania laboratoryjne kleju poliuretanowego do przyklejania styropianu w systemach ociepleń dla potrzeb aprobacyjnych. Zakład Nowych Technik Wykończeniowych ITB, Warszawa 2007 r. 24) NT-675/A/06. Badania laboratoryjne układu SYSTEM DOCIEPLEŃ PLATINUM firmy TERMO ORGANIKA dla potrzeb aprobacyjnych. Zakład Nowych Technik Wykończeniowych ITB, Warszawa 2007 r. 25) 1419/12/R44NP. Klasyfikacja ogniowa w zakresie rozprzestrzeniania ognia przez ściany przy działaniu ognia od strony elewacji.
