1 Broszura Systemów Cała moc, jaką potrzebujesz dostępna gdziekolwiek i kiedykolwiek

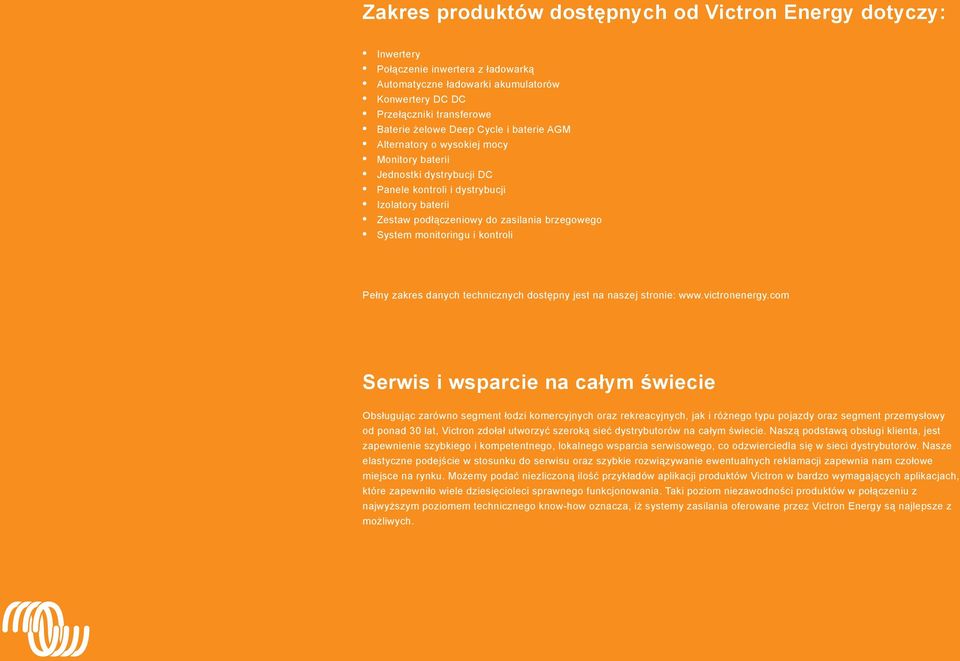

2 Zakres produktów dostępnych od Victron Energy dotyczy: Inwertery Połączenie inwertera z ładowarką Automatyczne ładowarki akumulatorów Konwertery DC DC Przełączniki transferowe Baterie żelowe Deep Cycle i baterie AGM Alternatory o wysokiej mocy Monitory baterii Jednostki dystrybucji DC Panele kontroli i dystrybucji Izolatory baterii Zestaw podłączeniowy do zasilania brzegowego System monitoringu i kontroli Pełny zakres danych technicznych dostępny jest na naszej stronie: Serwis i wsparcie na całym świecie Obsługując zarówno segment łodzi komercyjnych oraz rekreacyjnych, jak i różnego typu pojazdy oraz segment przemysłowy od ponad 30 lat, Victron zdołał utworzyć szeroką sieć dystrybutorów na całym świecie. Naszą podstawą obsługi klienta, jest zapewnienie szybkiego i kompetentnego, lokalnego wsparcia serwisowego, co odzwierciedla się w sieci dystrybutorów. Nasze elastyczne podejście w stosunku do serwisu oraz szybkie rozwiązywanie ewentualnych reklamacji zapewnia nam czołowe miejsce na rynku. Możemy podać niezliczoną ilość przykładów aplikacji produktów Victron w bardzo wymagających aplikacjach, które zapewniło wiele dziesięcioleci sprawnego funkcjonowania. Taki poziom niezawodności produktów w połączeniu z najwyższym poziomem technicznego know-how oznacza, iż systemy zasilania oferowane przez Victron Energy są najlepsze z możliwych.

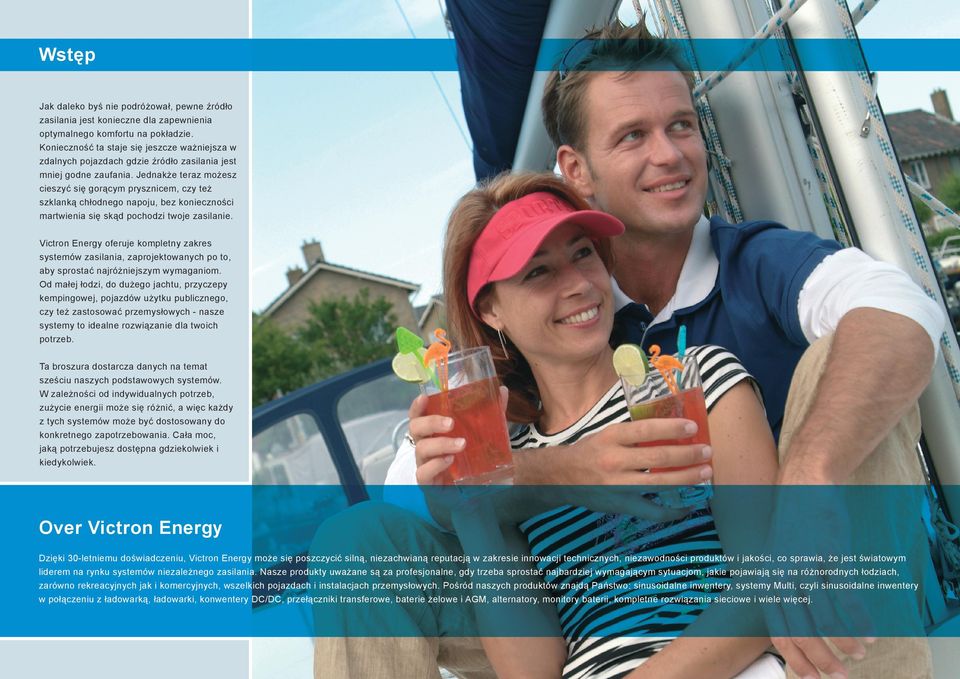

3 Wstęp Jak daleko byś nie podróżował, pewne źródło zasilania jest konieczne dla zapewnienia optymalnego komfortu na pokładzie. Konieczność ta staje się jeszcze ważniejsza w zdalnych pojazdach gdzie źródło zasilania jest mniej godne zaufania. Jednakże teraz możesz cieszyć się gorącym prysznicem, czy też szklanką chłodnego napoju, bez konieczności martwienia się skąd pochodzi twoje zasilanie. Victron Energy oferuje kompletny zakres systemów zasilania, zaprojektowanych po to, aby sprostać najróżniejszym wymaganiom. Od małej łodzi, do dużego jachtu, przyczepy kempingowej, pojazdów użytku publicznego, czy też zastosować przemysłowych - nasze systemy to idealne rozwiązanie dla twoich potrzeb. Ta broszura dostarcza danych na temat sześciu naszych podstawowych systemów. W zależności od indywidualnych potrzeb, zużycie energii może się różnić, a więc każdy z tych systemów może być dostosowany do konkretnego zapotrzebowania. Cała moc, jaką potrzebujesz dostępna gdziekolwiek i kiedykolwiek. Over Victron Energy Dzięki 30-letniemu doświadczeniu, Victron Energy może się poszczycić silną, niezachwianą reputacją w zakresie innowacji technicznych, niezawodności produktów i jakości, co sprawia, że jest światowym liderem na rynku systemów niezależnego zasilania. Nasze produkty uważane są za profesjonalne, gdy trzeba sprostać najbardziej wymagającym sytuacjom, jakie pojawiają się na różnorodnych łodziach, zarówno rekreacyjnych jak i komercyjnych, wszelkich pojazdach i instalacjach przemysłowych. Pośród naszych produktów znajdą Państwo: sinusoidalne inwentery, systemy Multi, czyli sinusoidalne inwentery w połączeniu z ładowarką, ładowarki, konwentery DC/DC, przełączniki transferowe, baterie żelowe i AGM, alternatory, monitory baterii, kompletne rozwiązania sieciowe i wiele więcej.

4 B+ Charger Inverter next (3 sec.) reset amphours System Compact ze standardowym monitoringiem pojemność 3 kva (13A) MultiPlus Compact Phoenix Multi Control Monitor baterii BMV-501 PHOENIX MULTI CONTROL boost 8 24 BMV-501 battery monitor Dystrybucja AC equalize on charger only off shore current limiter - SETUP + Przełącznik obciążeń Bojler (10A) Mikrofalówka (6A) phoenix MultiPlus compact 12/1600/70 Lodówka (1A) TV/DVD (1A) 25A/30mA RCD/RCBO Komputer (1A) Ekspres do kawy (8A) Zasilanie brzegowe (6A) Suszarka (8A) Narzędzia elektryczne (2A) Alternator wysokiej mocy Separator baterii Cyrix Dystrybucja DC Start Czujnik napięcia DC skrzynka połączeniowa Czujnik temperatury Oświetlenie kabin Pompa wodna Sprzęt nawigacyjny Bateria główna 12V/80Ah Bateria dodatkowa 12V/300Ah (2 x 12V 150Ahr) Pompa zęzowa Pompa prysznicowa

5 System Compact Odpowiedni dla: łodzi jachtowych i motorowych do 10m, pojazdów rekreacyjnych i pojazdów użyteczności publicznej System Compact jest idealny dla małych jachtów, pojazdów użyteczności publicznej oraz Rvs, posiadających ograniczoną ilość sprzętów elektronicznych na pokładzie. System zapewnia moc do obsługi podstawowego sprzętu na pokładzie, takiego jak oświetlenie, suszarka do włosów, mikrofalówka, telewizor, DVD i inny mały sprzęt. Sercem systemu jest MultiPlus kombinacja inwertera z ładowarką, który monitoruje i zarządza twoim zużyciem energii oraz zapewni8a jej stały dopływ. Źródłem zasilania jest bateria i / lub zasilanie brzegowe. Urządzenia Oświetlenie Komunikacja i nawigacja Ekspres do kawy TV/DVD Laptop Małe ładowarki (komórka, golarka) Narzędzia elektryczne Lodówka Mikrofalówka Suszarka do włosów MultiPlus Compact 12/1600/70 Monitor baterii BMV x 12V/150Ah & 1 x 12V/80Ah Phoenix Multi Control Alternator 12/150 DC skrzynka połączeniowa Cyrix Zasilanie brzegowe Phoenix MultiPlus Multifunkcjonalny inwerter/ładowarka z inteligentnym systemem zarządzania energią z generatora/zasilania brzegowego. MultiPlus zawdzięcza swoją nazwę wielu pełnionym przez siebie funkcjom. Jest to potężny czysto sinusoidalny inwerter, ładowarka z funkcją ładowania adaptywnego i bardzo szybki przełącznik transferowy wszystko w jednej obudowie. MultiPlus to więcej niż wspomniane funkcje i daje nam niezliczone możliwości zastosowań.

6 B+ next (3 sec.) reset amphours System Comfort pojemność 7kVA (30A) Transformator izolacyjny MultiPlus Multi Duo Control Monitor baterii BMV-501 PHOENIX MULTI CONTROL 6 boost BMV-501 battery monitor Dystrybucja AC on charger only off shore current limiter - SETUP + Przełącznik obciążeń Bojler (10A) Mikrofalówka (6A) isolation transformer phoenix multi plus 12/3000/120 lodówka (1A) TV /DVD (1A)) Zasilanie brzegowe (16A) Uziemienie PowerMan Generator/transfer z nabrzeża 32A/30mA RCD/RCBO Pierścień grzejny Ekspres do kawy (8A) Suszarka do włosów (8A) Alternator wysokiej mocy Narzędzia (2A) Separator baterii Cyrix Dystrybucja DC Generator 230V/50Hz 4kVA Start Bateria główna 12V/80Ah Czujnik napięcia DC skrzynka połączeniowa Bateria dodatkowa 12V/400Ah (2 x 12V 200Ahr) Oświetlenie kabin Pompa wodna Sprzęt nawigacyjny Pompa zęzowa Pompa prysznicowa

7 System Comfort Odpowiedni dla: łodzi żaglowych i motorowych do 15m, pojazdów rekreacyjnych, pojazdów użyteczności publicznej Zawsze marzyłeś o większym komforcie na łodzi? Limit dostępnej energii czy tez przestrzeni oznacza dla Ciebie koniec tych marzeń. Nasz system Comfort skierowany jest właśnie do Ciebie. System ten w bardziej efektywny sposób wykorzystuje ograniczoną przestrzeń oraz ograniczone zasoby energii, jakie masz na pokładzie. Moc, jaką otrzymujesz z generatora, czy też zasilania brzegowego często jest niewystarczająca, aby sprostać twoim wymaganiom. W razie takiej sytuacji, MultiPlus sięgnie po zasoby energii zgromadzone w baterii, aż do ich górnej wartości. Oznacza to, że możesz osiągnąć znacznie więcej przy małym generatorze czy tez limitowanej mocy z zasilania brzegowego. Oznacza to dla Ciebie luksus korzystania z możliwości, które dotąd były dla Ciebie nieosiągalne. MultiPlus 12/3000/120 Monitor baterii BMV x 12V/200Ah & 1 x 12V/80Ah Multi Duo Control Alternator 12/150 DC skrzynka połączeniowa Tranzystor izolacyjny Przełączniki tranzystorowe PowerMan Urządzenia Oświetlenie Komunikacja i nawigacja Bojler Mikrofalówka / piekarnik TV/DVD Laptop Małe ładowarki (komórka, golarka) Kuchenka z dwoma pierścieniami grzewczymi Lodówka i zamrażarka Ekspres do kawy / czajnik Transformator izolacyjny Nieodzowny w profesjonalnych, morskich systemach zasilania. Transformatory izolacyjne zapobiegają korozji elektrolitycznej i przede wszystkim zapewniają bezpieczeństwo systemu elektrycznego. W naszych transformatorach izolacyjnych użyto technologii toroidal wound w celu osiągnięcia cichej i wysoko efektywnej pracy.

8 System Comfort Plus pojemność 12kVA (50A) Transformator izolacyjny Panel VE.Net 2 x MultiPlus VE.NET Battery 1 status 13.25V +5A 78% Dystrybucja AC isolation transformer back enter phoenix multi plus 12/3000/120 phoenix multi plus 12/3000/120 Przełącznik obciążeń Bojler (10A) Mikrofalówka (6A) Lodówka (1A) TV/DVD (1A) Uziemienie PowerMan generator / transfer z nabrzeża Komputer (1A) Ekspres do kawy (8A) Zasilanie brzegowe (16A) Generator relaisunit Interfejs Multi VE.Net Suszarka do włosów (8A) Pralka/suszarka (13A) Klimatyzacja (częściowa) Pierścień grzejny Moduł generatora VE.Net Kontroler baterii VE.Net Alternator wysokiej mocy Separator baterii Cyrix DC skrzynka połączeniowa Dystrybucja DC Oświetlenie kabin Generator 230V/50Hz 6kVA Start Pompa wodna Sprzęt nawigacyjny Pompa zęzowa Bateria główna 12V/80Ah Bateria dodatkowa 12V/800Ah (4 x 12V 200 Ahr) Pompa prysznicowa

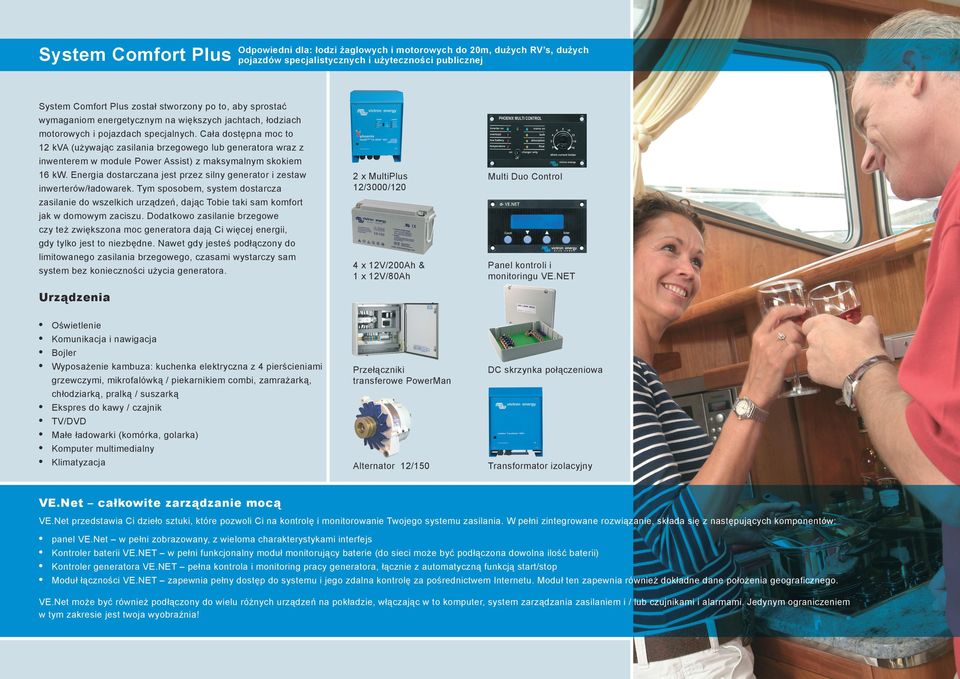

9 System Comfort Plus Odpowiedni dla: łodzi żaglowych i motorowych do 20m, dużych RV s, dużych pojazdów specjalistycznych i użyteczności publicznej System Comfort Plus został stworzony po to, aby sprostać wymaganiom energetycznym na większych jachtach, łodziach motorowych i pojazdach specjalnych. Cała dostępna moc to 12 kva (używając zasilania brzegowego lub generatora wraz z inwenterem w module Power Assist) z maksymalnym skokiem 16 kw. Energia dostarczana jest przez silny generator i zestaw inwerterów/ładowarek. Tym sposobem, system dostarcza zasilanie do wszelkich urządzeń, dając Tobie taki sam komfort jak w domowym zaciszu. Dodatkowo zasilanie brzegowe czy też zwiększona moc generatora dają Ci więcej energii, gdy tylko jest to niezbędne. Nawet gdy jesteś podłączony do limitowanego zasilania brzegowego, czasami wystarczy sam system bez konieczności użycia generatora. 2 x MultiPlus 12/3000/120 Multi Duo Control 4 x 12V/200Ah & 1 x 12V/80Ah Panel kontroli i monitoringu VE.NET Przełączniki transferowe PowerMan DC skrzynka połączeniowa Alternator 12/150 Transformator izolacyjny Urządzenia Oświetlenie Komunikacja i nawigacja Bojler Wyposażenie kambuza: kuchenka elektryczna z 4 pierścieniami grzewczymi, mikrofalówką / piekarnikiem combi, zamrażarką, chłodziarką, pralką / suszarką Ekspres do kawy / czajnik TV/DVD Małe ładowarki (komórka, golarka) Komputer multimedialny Klimatyzacja VE.Net całkowite zarządzanie mocą VE.Net przedstawia Ci dzieło sztuki, które pozwoli Ci na kontrolę i monitorowanie Twojego systemu zasilania. W pełni zintegrowane rozwiązanie, składa się z następujących komponentów: panel VE.Net w pełni zobrazowany, z wieloma charakterystykami interfejs Kontroler baterii VE.NET w pełni funkcjonalny moduł monitorujący baterie (do sieci może być podłączona dowolna ilość baterii) Kontroler generatora VE.NET pełna kontrola i monitoring pracy generatora, łącznie z automatyczną funkcją start/stop Moduł łączności VE.NET zapewnia pełny dostęp do systemu i jego zdalna kontrolę za pośrednictwem Internetu. Moduł ten zapewnia również dokładne dane położenia geograficznego. VE.Net może być również podłączony do wielu różnych urządzeń na pokładzie, włączając w to komputer, system zarządzania zasilaniem i / lub czujnikami i alarmami. Jedynym ograniczeniem w tym zakresie jest twoja wyobraźnia!

10 System Comfort Pro z VE.Net - pojemność 19kVA (83A) Transformator izolacyjny VE. Net panel 3 x MultiPlus VE.NET Battery 1 status 13.25V +5A 78% Dystrybucja AC isolation transformer back enter phoenix multi plus 24/3000/70 phoenix multi plus 24/3000/70 phoenix multi plus 24/3000/70 Przełącznik obciążeń Bojler (10A) Mikrofalówka (6A) Lodówka (1A) TV/DVD (1A) Uziemienie PowerMan generator / transfer z nabrzeża Pralka/suszarka (13A) Uzdatniacz wody Czajnik (10A) Interfejs Multi VE.Net Suszarka do włosów (8A) Zasilanie brzegowe (16A or 32A) Jednostka zwalniająca generat Narzędzia elektryczne (2A) Pełne wyposażenie kambuza Pełna klimatyzacja Moduł generatora VE.Net Alternator wysokiej mocy Kontroler baterii VE.Net Separator baterii Cyrix DC skrzynka połączeniowa Dystrybucja DC Oświetlenie kabin Generator 230V/50Hz 10kVA Start Pompa wodna Sprzęt nawigacyjny Pompa zęzowa Bateria główna 24V/80Ah Bateria dodatkowa 24V/800Ah (8 x 12V 200 Ahr) Pompa prysznicowa

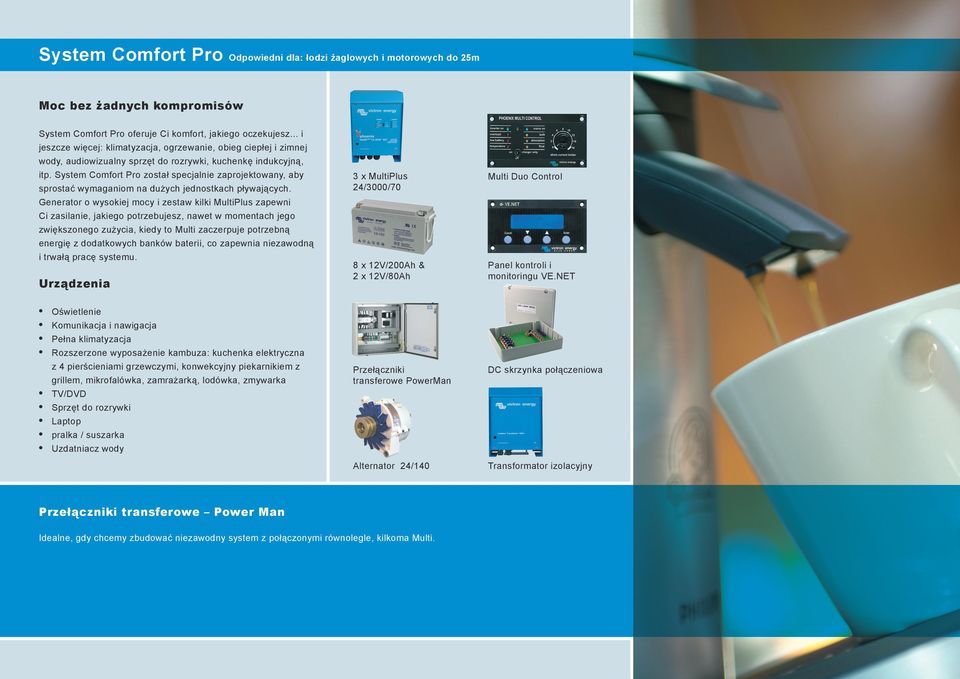

11 System Comfort Pro Odpowiedni dla: łodzi żaglowych i motorowych do 25m Moc bez żadnych kompromisów System Comfort Pro oferuje Ci komfort, jakiego oczekujesz... i jeszcze więcej: klimatyzacja, ogrzewanie, obieg ciepłej i zimnej wody, audiowizualny sprzęt do rozrywki, kuchenkę indukcyjną, itp. System Comfort Pro został specjalnie zaprojektowany, aby sprostać wymaganiom na dużych jednostkach pływających. Generator o wysokiej mocy i zestaw kilki MultiPlus zapewni Ci zasilanie, jakiego potrzebujesz, nawet w momentach jego zwiększonego zużycia, kiedy to Multi zaczerpuje potrzebną energię z dodatkowych banków baterii, co zapewnia niezawodną i trwałą pracę systemu. Urządzenia Oświetlenie Komunikacja i nawigacja Pełna klimatyzacja Rozszerzone wyposażenie kambuza: kuchenka elektryczna z 4 pierścieniami grzewczymi, konwekcyjny piekarnikiem z grillem, mikrofalówka, zamrażarką, lodówka, zmywarka TV/DVD Sprzęt do rozrywki Laptop pralka / suszarka Uzdatniacz wody 3 x MultiPlus 24/3000/70 Multi Duo Control 8 x 12V/200Ah & 2 x 12V/80Ah Panel kontroli i monitoringu VE.NET Przełączniki transferowe PowerMan DC skrzynka połączeniowa Alternator 24/140 Transformator izolacyjny Przełączniki transferowe Power Man Idealne, gdy chcemy zbudować niezawodny system z połączonymi równolegle, kilkoma Multi.

12 next (3 sec.) reset amphours Indicatie led Indicatie led Indicatie led System Comfort Worldproof pojemność 6kVA (30A) Zdalny panel ładowarki Monitor baterii BMV-501 Ładowarka Phoenix 2 x inwerter Phoenix PHOENIX CHARGER CONTROL % Mains on % Boost % Absorption % Float shore current limiter BMV-501 battery monitor - SETUP + Phoenix Charger 24/25 Phoenix Inverter 24/3000 Phoenix Inverter 24/3000 Przełącznik obciążeń Dystrybucja AC Bojler (10A) Mikrofalówka (6A) Zasilanie brzegowe (90-250VAC 50/60Hz) RCBO 32A/30mA Lodówka (1A) TV/DVD (1A) Pralka/suszarka (13A) DC Generator Czajnik (10A) Suszarka do włosów (8A) Narzędzia elektryczne (2A) Wyposażenie kambuza D- D+ DF B- B+ Alternator wysokiej mocy z inteligentnym regulatorem Separator baterii Cyrix DC skrzynka połączeniowa Dystrybucja DC Oświetlenie kabin Pompa wodna Sprzęt nawigacyjny Pompa zęzowa Start Bateria główna 24V/80Ah Bateria dodatkowa 24V/600Ah (6 x 12V 200 Ahr) Pompa prysznicowa

13 System Comfort Worldproof Odpowiedni dla: łodzi żaglowych i motorowych do 20m System Comfort Worldproof uwalnia Cię od uzależnienia od zasilania brzegowego, gdziekolwiek na świecie się znajdujesz i pomimo dostępnego tobie napięcia. System ten pozwala na używanie wymagającego sprzętu, takiego jak, kuchenka elektryczna, przy użyciu jednoczesnym pozostałych urządzeń. Głównym źródłem zasilania jest generator DC, który zapewnia energię potrzebną do ładowania baterii jak i do zestawu inwerterów. Gdy podłączymy się do nabrzeża ładowarka robi użytek ze swojej uniwersalnej zdolności, korzystania z każdego dostępnego źródła w celu utrzymania baterii. Pojemność 6 kva dostępna jest cały czas, bez względu na to w jakim miejscu na świecie obecnie się znajdujesz czy to jest bezludna zatoczka, czy tez marina. Piękno tego zestawu polega na prostocie i łatwości użycia. Pojemność może być w prosty sposób zwiększona poprzez dodanie kolejnego inwertera i / lub ładowarki, w celu uzyskania bezkompromisowej wolności nawet na dużych jednostkach pływających. Urządzenia Oświetlenie Komunikacja i nawigacja Wyposażenie kambuza Pralka / suszarka TV/DVD Sprzęt do rozrywki Laptop 2 x inwerter Phoenix 24/3000 Monitor baterii BMV x 12V/200Ah & 1 x 24V/80Ah Kontroler ładowarki Phoenixl Alternator 24/140 Zasilanie brzegowe Ładowarka Phoenix 24/25 DC skrzynka połączeniowa 4-stopniowe, adaptywne ładowanie Ładowarka Phoenix i MultiPlus identyfikuje, jaka ilość energii pozostaje w baterii na początku każdego cyklu. Parametry ładowania SA wtedy tak dopasowywane, aby dostarczyć tyle energii na ile jest zapotrzebowanie; nie więcej i nie mniej. Proces ten zapewnia szybkie i kompletne ładowanie bez wywoływania jakichkolwiek uszkodzeń. Prawidłowo ładowane baterie będą miały o wiele dłuższy okres swojej żywotności i zapewnią Ci o wiele więcej użytecznej energii.

14 Nieprzerwane zasoby zasilania dla aplikacji przemysłowych Monitor baterii BMV-501 MultiPlus BMV-501 battery monitor Dystrybucja AC - next SETUP + Proces kontrolny (3 sec.) reset amphours System bezpieczeństwa phoenix multi plus 24/3000/70 Zasoby bezpieczeństwa 16A/30mA RCD/RCBO Oświetlenie awaryjne Główne wejście zasilania Wyposażenie awaryjne System komunikacji Bateria asekuracyjna 24V/400Ah (4 x 12V 200 Ahr)

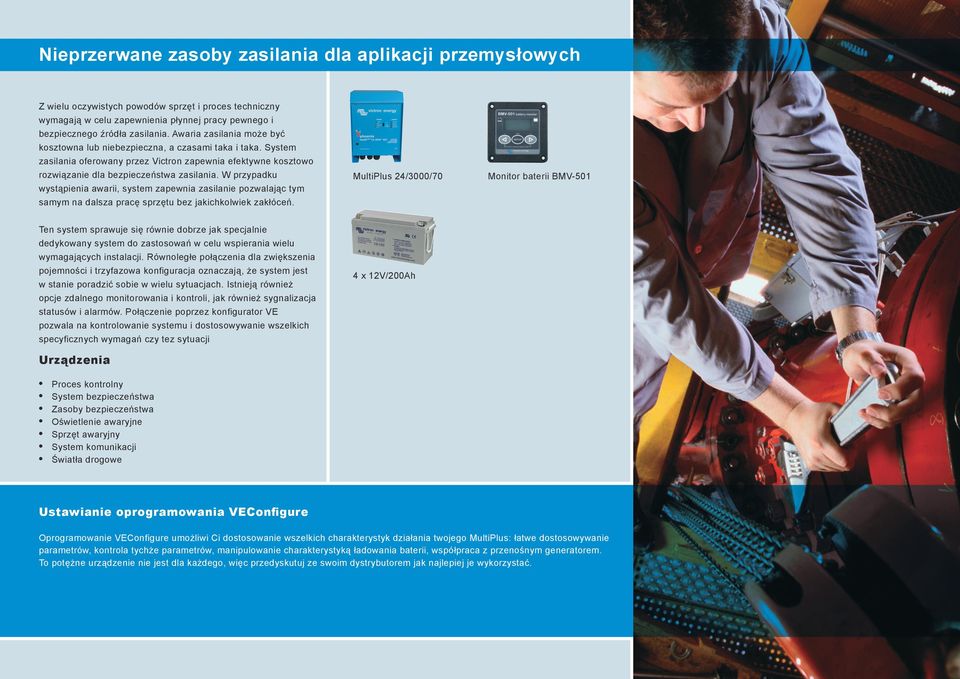

15 Nieprzerwane zasoby zasilania dla aplikacji przemysłowych Z wielu oczywistych powodów sprzęt i proces techniczny wymagają w celu zapewnienia płynnej pracy pewnego i bezpiecznego źródła zasilania. Awaria zasilania może być kosztowna lub niebezpieczna, a czasami taka i taka. System zasilania oferowany przez Victron zapewnia efektywne kosztowo rozwiązanie dla bezpieczeństwa zasilania. W przypadku wystąpienia awarii, system zapewnia zasilanie pozwalając tym samym na dalsza pracę sprzętu bez jakichkolwiek zakłóceń. Ten system sprawuje się równie dobrze jak specjalnie dedykowany system do zastosowań w celu wspierania wielu wymagających instalacji. Równoległe połączenia dla zwiększenia pojemności i trzyfazowa konfiguracja oznaczają, że system jest w stanie poradzić sobie w wielu sytuacjach. Istnieją również opcje zdalnego monitorowania i kontroli, jak również sygnalizacja statusów i alarmów. Połączenie poprzez konfigurator VE pozwala na kontrolowanie systemu i dostosowywanie wszelkich specyficznych wymagań czy tez sytuacji MultiPlus 24/3000/70 Monitor baterii BMV x 12V/200Ah Urządzenia Proces kontrolny System bezpieczeństwa Zasoby bezpieczeństwa Oświetlenie awaryjne Sprzęt awaryjny System komunikacji Światła drogowe Ustawianie oprogramowania VEConfigure Oprogramowanie VEConfigure umożliwi Ci dostosowanie wszelkich charakterystyk działania twojego MultiPlus: łatwe dostosowywanie parametrów, kontrola tychże parametrów, manipulowanie charakterystyką ładowania baterii, współpraca z przenośnym generatorem. To potężne urządzenie nie jest dla każdego, więc przedyskutuj ze swoim dystrybutorem jak najlepiej je wykorzystać.

16 Victron Energy B.V. / De Paal JG Almere / The Netherlands Phone: +31 (0) Fax: +31 (0) sales@victronenergy.com Nieskończone zasoby energii To co może zostać osiągnięte dzięki cechom równoległego połączenia i PowerAssist jest naprawdę zadziwiające. Wszystkie możliwości optymalnego wykorzystania zasobów energii są opisane w książce Nieskończone zasoby energii, którą bezpłatnie można ściągnąć z lub też zostać wysłana do państwa na prośbę. Książka zawiera detale na temat efektywnego zarządzania baterią, jak stosować MultiPlus w różnych okolicznościach i wiele innych, praktycznych rad o systemach. SAL (09/08)
