Rodzaje monitorów. CRT kineskopowe. LCD ciekłokrystaliczne. PLASMA plazmowe OLED

Transkrypt

1 M O N I T O R Y

2 Rodzaje monitorów CRT kineskopowe LCD ciekłokrystaliczne PLASMA plazmowe OLED

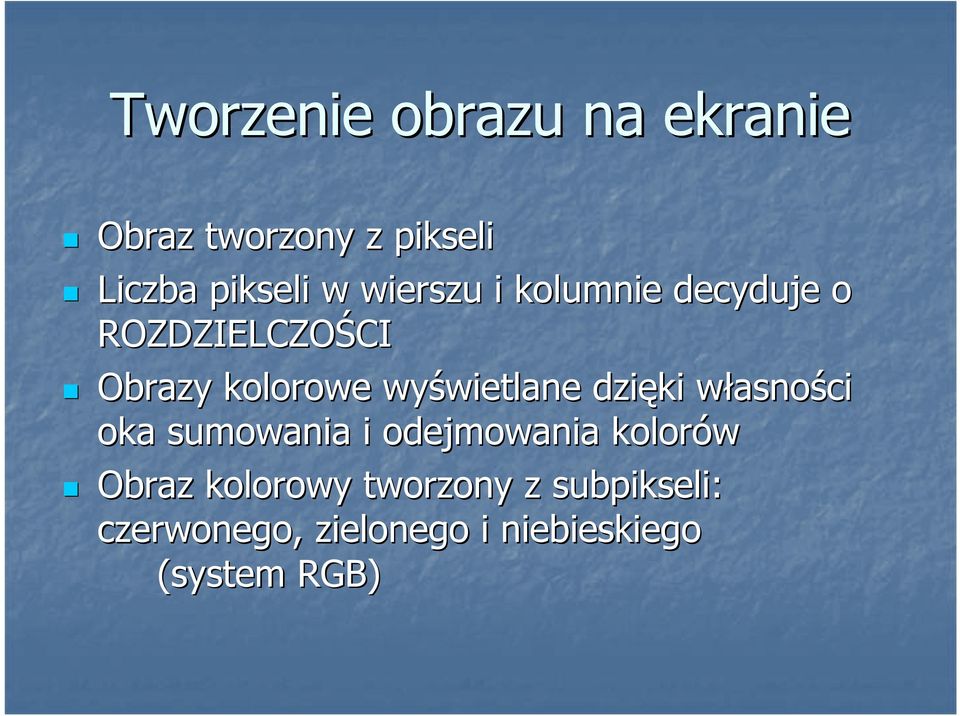

3 Tworzenie obrazu na ekranie Obraz tworzony z pikseli Liczba pikseli w wierszu i kolumnie decyduje o ROZDZIELCZOŚCI CI Obrazy kolorowe wyświetlane wietlane dzięki własnow asności oka sumowania i odejmowania kolorów Obraz kolorowy tworzony z subpikseli: czerwonego, zielonego i niebieskiego (system RGB)

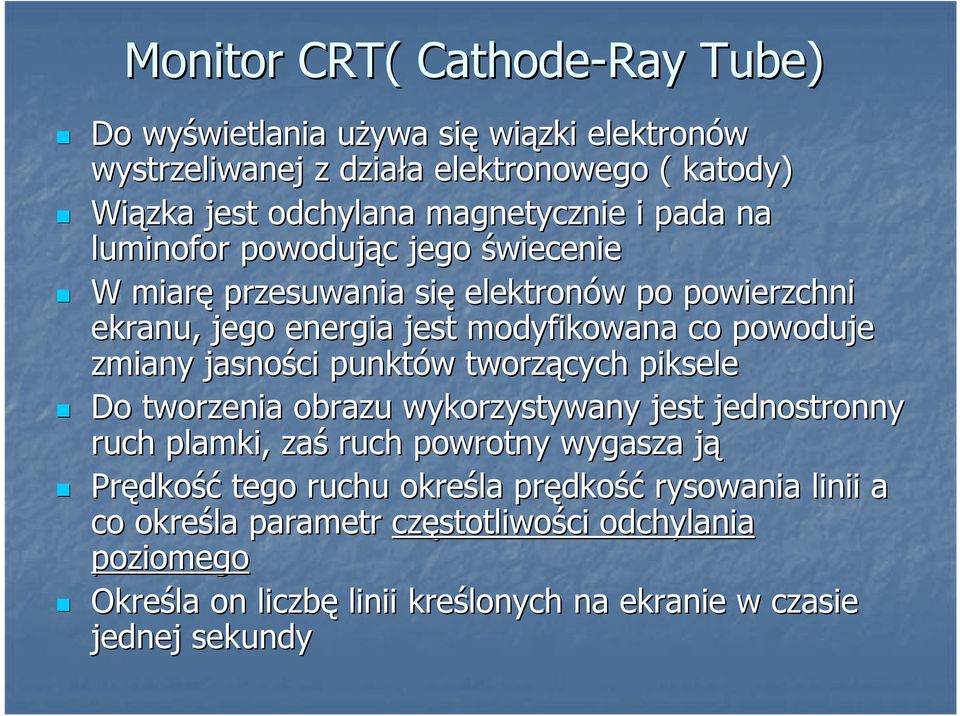

4 Monitor CRT( Cathode-Ray Tube) Do wyświetlania wietlania uŝywa u się wiązki elektronów wystrzeliwanej z działa a elektronowego ( katody) Wiązka jest odchylana magnetycznie i pada na luminofor powodując c jego świecenie W miarę przesuwania się elektronów w po powierzchni ekranu, jego energia jest modyfikowana co powoduje zmiany jasności punktów w tworzących piksele Do tworzenia obrazu wykorzystywany jest jednostronny ruch plamki, zaś ruch powrotny wygasza jąj Prędko dkość tego ruchu określa prędko dkość rysowania linii a co określa parametr częstotliwo stotliwości odchylania poziomego Określa on liczbę linii kreślonych na ekranie w czasie jednej sekundy

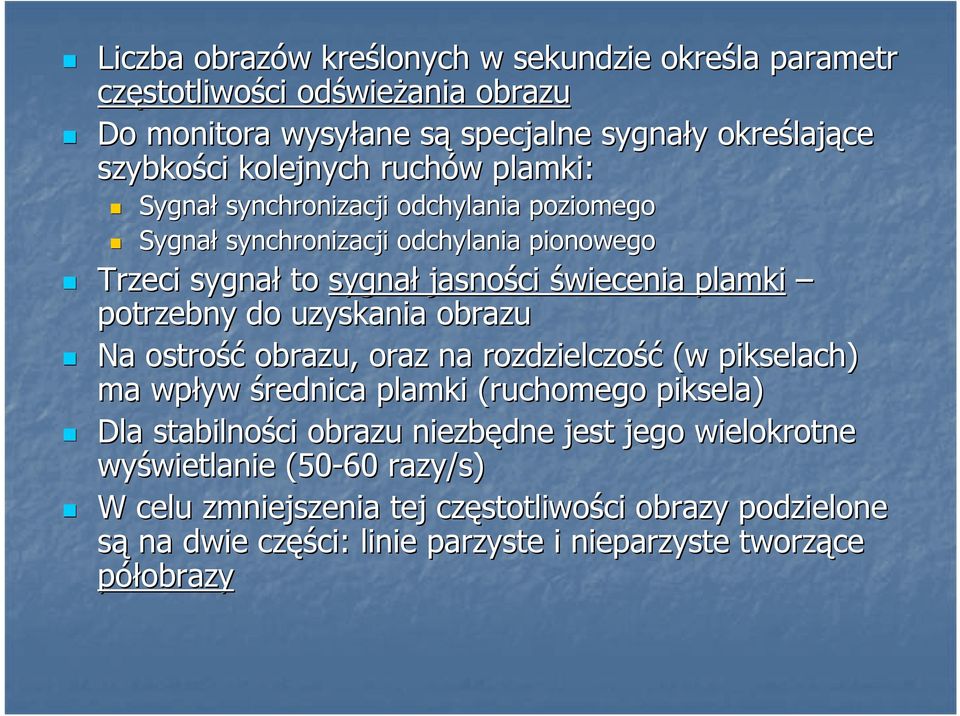

5 Liczba obrazów w kreślonych w sekundzie określa parametr częstotliwo stotliwości odświe wieŝania obrazu Do monitora wysyłane sąs specjalne sygnały y określaj lające szybkości kolejnych ruchów w plamki: Sygnał synchronizacji odchylania poziomego Sygnał synchronizacji odchylania pionowego Trzeci sygnał to sygnał jasności świecenia plamki potrzebny do uzyskania obrazu Na ostrość obrazu, oraz na rozdzielczość (w pikselach) ma wpływ średnica plamki (ruchomego piksela) Dla stabilności obrazu niezbędne jest jego wielokrotne wyświetlanie wietlanie (50-60 razy/s) W celu zmniejszenia tej częstotliwo stotliwości obrazy podzielone są na dwie częś ęści: linie parzyste i nieparzyste tworzące półobrazy

6 Kreślenie obrazu jako jednej całości ci nazywamy pracą monitora bez przeplotu Kreślenie obrazu z dwóch półobrazów nazywamy pracą monitora z przeplotem Do tworzenia obrazów w kolorowych jest wykorzystywany system RGB sumowania i odejmowania kolorów w oraz trzy kolory luminoforów Zbyt duŝe e zmiany rozdzielczości ci mogą prowadzić w niektórych starszych monitorach nawet do przegrzewania się układ adów w i ich uszkodzenia Aby tego uniknąć w sytuacji zerwania synchronizacji drgań i pojawienia się ukośnych pasów, naleŝy y wyłą łączyć monitor i przejść w tryb awaryjny systemu Windows Nowsze monitory w sytuacji próby zmuszenia ich do pracy powyŝej ich moŝliwo liwości odmawiają współpracy pracy generując c stosowny komunikat

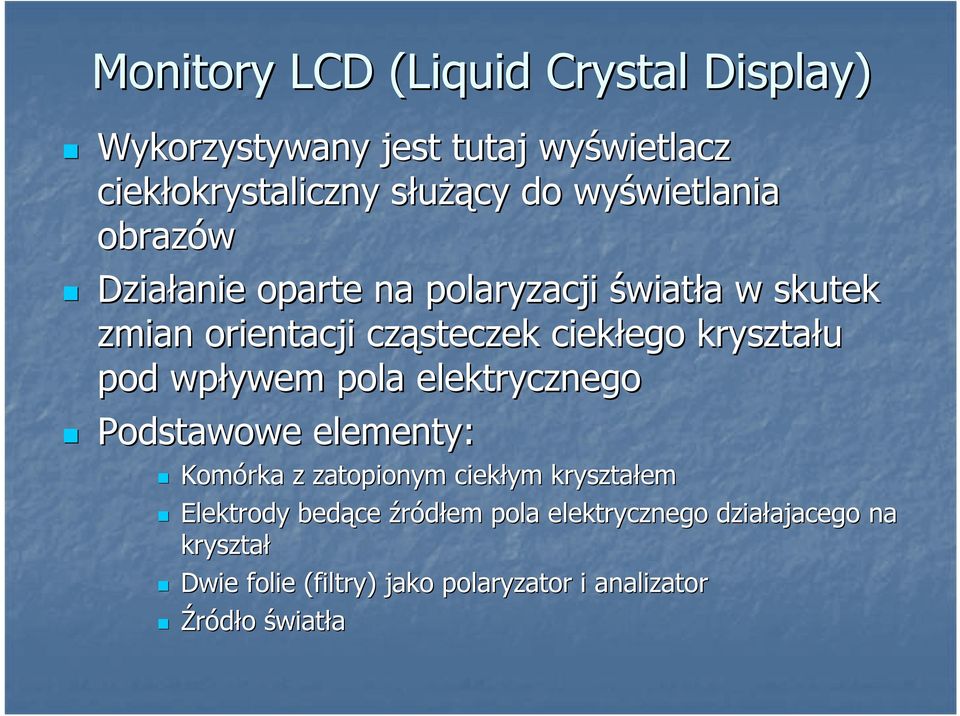

7 Monitory LCD (Liquid( Crystal Display) Wykorzystywany jest tutaj wyświetlacz wietlacz ciekłokrystaliczny słuŝąs Ŝący do wyświetlania wietlania obrazów Działanie anie oparte na polaryzacji światła a w skutek zmian orientacji cząsteczek ciekłego ego kryształu pod wpływem pola elektrycznego Podstawowe elementy: Komórka z zatopionym ciekłym kryształem Elektrody bedące źródłem pola elektrycznego działajacego ajacego na kryształ Dwie folie (filtry) jako polaryzator i analizator Źródło światła

8 Zasada działania ania wyświetlacza wietlacza odbiciowego Światło o wnikające do wyświetlacza wietlacza jest wstępnie polaryzowane pionowo przez filtr polaryzacyjny (1).( Światło o przechodzi przez szklaną elektrodę (2)) i warstwę ciekłego ego kryształu u (3).( Specjalne mikrorowki na elektrodach (2( i 4) wymuszają takie uporządkowanie cząsteczek tworzących warstwę ciekłokrystaliczn okrystaliczną,, aby przy wyłą łączonej elektrodzie nastąpi piło obrócenie polaryzacji światła a o 90.

9 Zasada działania ania wyświetlacza wietlacza odbiciowego Światło o moŝe e przejść przez folię (5)) pełni niącą rolę analizatora światła, a, która przepuszcza tylko światło o spolaryzowane poziomo, odbić się od lustra (6),( przejść ponownie przez analizator, ulec ponownej zmianie polaryzacji o 90 na warstwie ciekłego ego kryształu u i ostatecznie opuści cić bez przeszkód d wyświetlacz, wietlacz, przez górng rną folię polaryzacyjną. Po przyłoŝeniu napięcia do elektrod, generowane przez nie pole elektryczne wymusza taką zmianę uporządkowania cząsteczek w warstwie ciekłego ego kryształu, Ŝe e nie obraca ona polaryzacji światła. a. Powoduje to, Ŝe światło o nie przechodzi przez analizator, co daje efekt czerni.

10 Rodzaje paneli LCD TN / TFT MVA PVA IPS

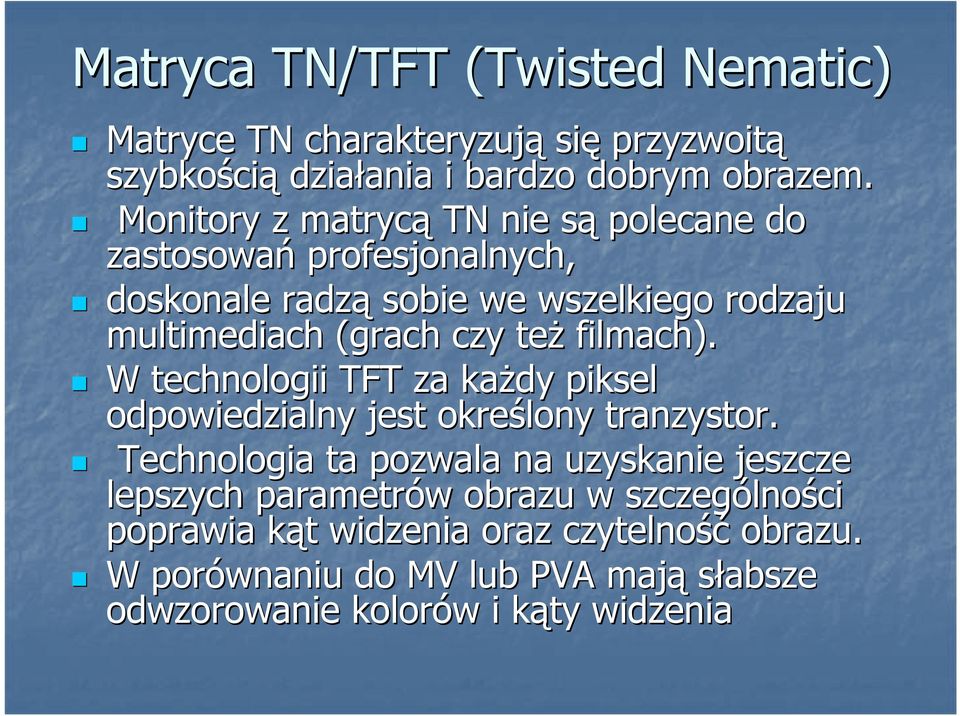

11 Matryca TN/TFT (Twisted( Nematic) Matryce TN charakteryzują się przyzwoitą szybkości cią działania ania i bardzo dobrym obrazem. Monitory z matrycą TN nie sąs polecane do zastosowań profesjonalnych, doskonale radzą sobie we wszelkiego rodzaju multimediach (grach czy teŝ filmach). W technologii TFT za kaŝdy piksel odpowiedzialny jest określony tranzystor. Technologia ta pozwala na uzyskanie jeszcze lepszych parametrów w obrazu w szczególno lności poprawia kąt k t widzenia oraz czytelność obrazu. W porównaniu do MV lub PVA mają słabsze odwzorowanie kolorów w i kąty k widzenia

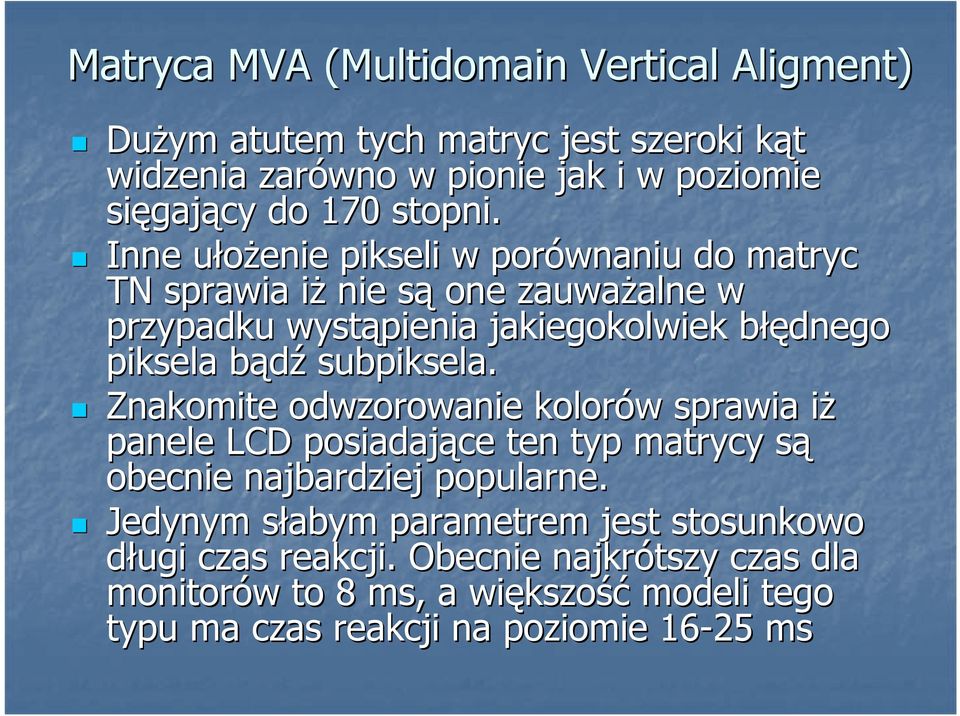

12 Matryca MVA (Multidomain( Vertical Aligment) DuŜym atutem tych matryc jest szeroki kąt k widzenia zarówno w pionie jak i w poziomie sięgaj gający do 170 stopni. Inne ułoŝenie u pikseli w porównaniu do matryc TN sprawia iŝi nie sąs one zauwaŝalne alne w przypadku wystąpienia jakiegokolwiek błęb łędnego piksela bądźb subpiksela. Znakomite odwzorowanie kolorów w sprawia iŝi panele LCD posiadające ten typ matrycy sąs obecnie najbardziej popularne. Jedynym słabym s parametrem jest stosunkowo długi czas reakcji. Obecnie najkrótszy czas dla monitorów w to 8 ms,, a większo kszość modeli tego typu ma czas reakcji na poziomie ms

13 Matryca PVA (Patterned( Vertical Alignment ) Matryce PVA autorstwa firmy Samsung charakteryzują się bardzo duŝym kątem k widzenia oraz świetnym kontrastem co gwarantuje znacznie lepsze odwzorowanie czerni. Podobnie jak i w matrycach MVA piksele nie sąs zauwaŝalne alne dzięki czemu matryce te co raz częś ęściej montowane sąs w panelach LCD. RóŜnice z matrycą MVA sąs minimalne a wynikają głównie z róŝnych r praw patentowych

14 Matryce IPS (In( In-Plane Switching) Matryca ta została a opracowana przez firmę Hitachi oraz NEC. Mają bardzo dobrze odwzorowane kolory oraz szeroki kąt k t widzenia posiada ona równier wnieŝ zalety matryc VA (Vertical( Alignment) ) oraz TN (czas reakcji). Doskonale nadaję się do profesjonalnych zastosowań. Pomimo wysokich cen, zdobywają coraz większ kszą popularność
