PRZEDSTAWIAMY SUBWOOFERY AKTYWNE Z SERII MONITOR V.7: SUB-8, SUB-10 oraz SUB-12

Transkrypt

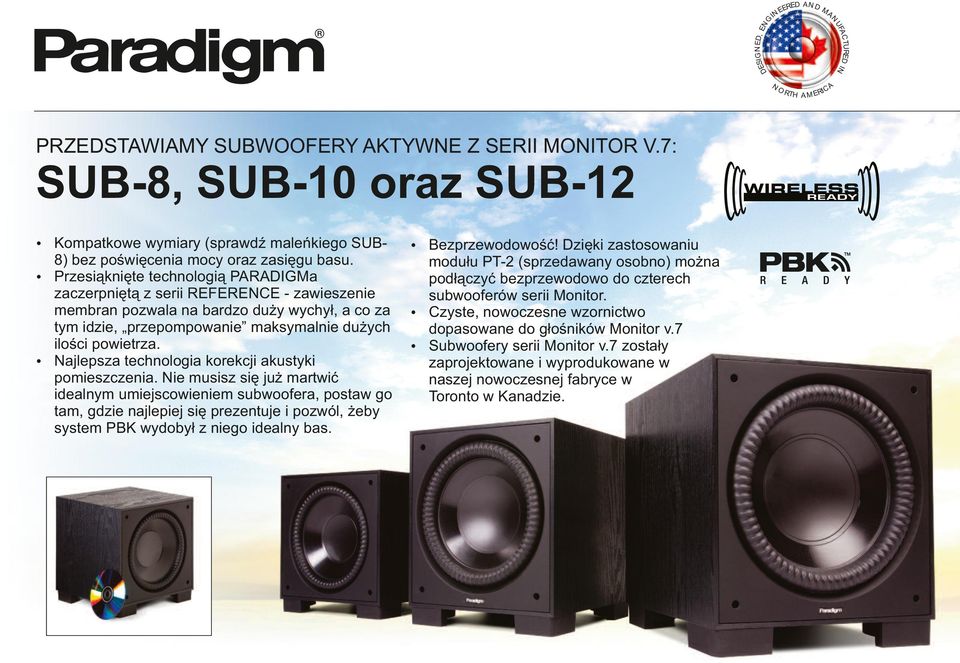

1 SIG N ED, EN DE G URED I N A CT UF N PRZEDSTAWIAMY SUBWOOFERY AKTYWNE Z SERII MONITOR V.7: SUB-8, SUB-10 oraz SUB-12 ź Kompatkowe wymiary (sprawdź maleńkiego SUB- ź Bezprzewodowość! Dzięki zastosowaniu 8) bez poświęcenia mocy oraz zasięgu basu. ź Przesiąknięte technologią PARADIGMa zaczerpniętą z serii REFERENCE - zawieszenie membran pozwala na bardzo duży wychył, a co za tym idzie, przepompowanie maksymalnie dużych ilości powietrza. ź Najlepsza technologia korekcji akustyki pomieszczenia. Nie musisz się już martwić idealnym umiejscowieniem subwoofera, postaw go tam, gdzie najlepiej się prezentuje i pozwól, żeby system PBK wydobył z niego idealny bas. modułu PT-2 (sprzedawany osobno) można podłączyć bezprzewodowo do czterech subwooferów serii Monitor. ź Czyste, nowoczesne wzornictwo dopasowane do głośników Monitor v.7 ź Subwoofery serii Monitor v.7 zostały zaprojektowane i wyprodukowane w naszej nowoczesnej fabryce w Toronto w Kanadzie. RED A N D M EE A N IN OR CA TH A M ERI

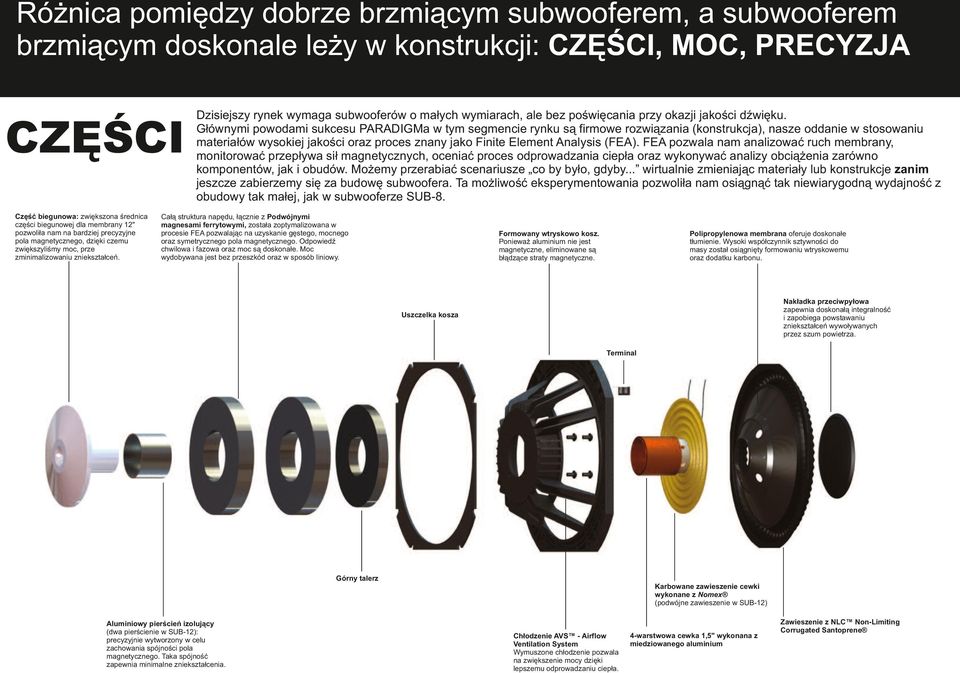

2 Różnica pomiędzy dobrze brzmiącym subwooferem, a subwooferem brzmiącym doskonale leży w konstrukcji: CZĘŚCI, MOC, PRECYZJA CZĘŚCI Część biegunowa: zwiększona średnica części biegunowej dla membrany 12" pozwoliła nam na bardziej precyzyjne pola magnetycznego, dzięki czemu zwiększyliśmy moc, prze zminimalizowaniu zniekształceń. Dzisiejszy rynek wymaga subwooferów o małych wymiarach, ale bez poświęcania przy okazji jakości dźwięku. Głównymi powodami sukcesu PARADIGMa w tym segmencie rynku są firmowe rozwiązania (konstrukcja), nasze oddanie w stosowaniu materiałów wysokiej jakości oraz proces znany jako Finite Element Analysis (FEA). FEA pozwala nam analizować ruch membrany, monitorować przepływa sił magnetycznych, oceniać proces odprowadzania ciepła oraz wykonywać analizy obciążenia zarówno komponentów, jak i obudów. Możemy przerabiać scenariusze co by było, gdyby... wirtualnie zmieniając materiały lub konstrukcje zanim jeszcze zabierzemy się za budowę subwoofera. Ta możliwość eksperymentowania pozwoliła nam osiągnąć tak niewiarygodną wydajność z obudowy tak małej, jak w subwooferze SUB-8. Całą struktura napędu, łącznie z Podwójnymi magnesami ferrytowymi, została zoptymalizowana w procesie FEA pozwalając na uzyskanie gęstego, mocnego oraz symetrycznego pola magnetycznego. Odpowiedź chwilowa i fazowa oraz moc są doskonałe. Moc wydobywana jest bez przeszkód oraz w sposób liniowy. Formowany wtryskowo kosz. Ponieważ aluminium nie jest magnetyczne, eliminowane są błądzące straty magnetyczne. Polipropylenowa membrana oferuje doskonałe tłumienie. Wysoki współczynnik sztywności do masy został osiągnięty formowaniu wtryskowemu oraz dodatku karbonu. Nakładka przeciwpyłowa zapewnia doskonałą integralność i zapobiega powstawaniu zniekształceń wywoływanych przez szum powietrza. Uszczelka kosza Terminal Górny talerz Karbowane zawieszenie cewki wykonane z Nomex (podwójne zawieszenie w SUB-12) Aluminiowy pierścień izolujący (dwa pierścienie w SUB-12): precyzyjnie wytworzony w celu zachowania spójności pola magnetycznego. Taka spójność zapewnia minimalne zniekształcenia. Chłodzenie AVS - Airflow Ventilation System Wymuszone chłodzenie pozwala na zwiększenie mocy dzięki lepszemu odprowadzaniu ciepła. 4-warstwowa cewka 1,5" wykonana z miedziowanego aluminium Zawieszenie z NLC Non-Limiting Corrugated Santoprene

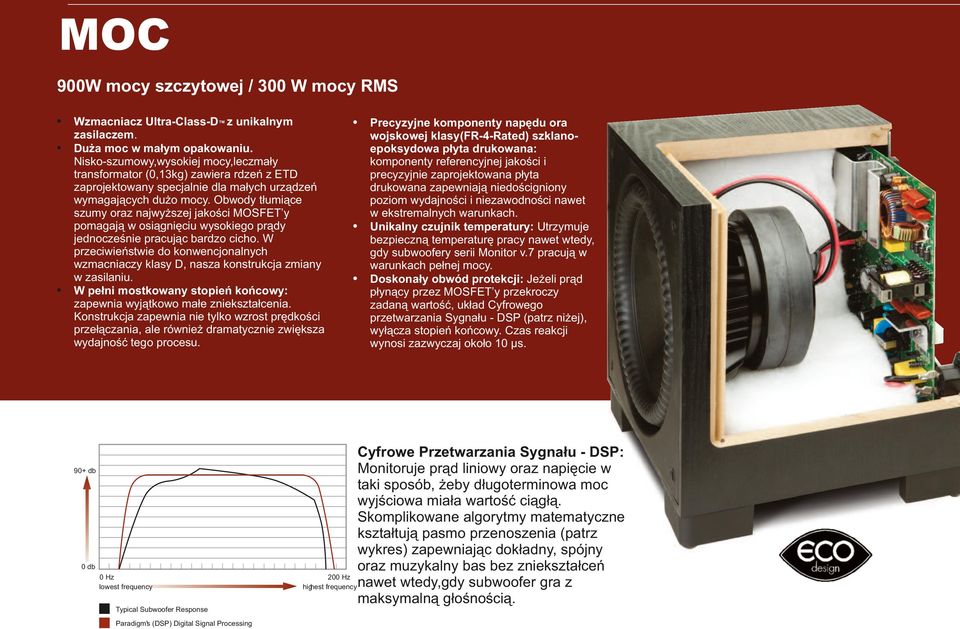

3 MOC 900W mocy szczytowej / 300 W mocy RMS ź Wzmacniacz Ultra-Class-D z unikalnym ź Precyzyjne komponenty napędu ora zasilaczem. ź Duża moc w małym opakowaniu. Nisko-szumowy,wysokiej mocy,leczmały transformator (0,13kg) zawiera rdzeń z ETD zaprojektowany specjalnie dla małych urządzeń wymagających dużo mocy. Obwody tłumiące szumy oraz najwyższej jakości MOSFET y pomagają w osiągnięciu wysokiego prądy jednocześnie pracując bardzo cicho. W przeciwieństwie do konwencjonalnych wzmacniaczy klasy D, nasza konstrukcja zmiany w zasilaniu. ź W pełni mostkowany stopień końcowy: zapewnia wyjątkowo małe zniekształcenia. Konstrukcja zapewnia nie tylko wzrost prędkości przełączania, ale również dramatycznie zwiększa wydajność tego procesu. wojskowej klasy(fr-4-rated) szklanoepoksydowa płyta drukowana: komponenty referencyjnej jakości i precyzyjnie zaprojektowana płyta drukowana zapewniają niedościgniony poziom wydajności i niezawodności nawet w ekstremalnych warunkach. ź Unikalny czujnik temperatury: Utrzymuje bezpieczną temperaturę pracy nawet wtedy, gdy subwoofery serii Monitor v.7 pracują w warunkach pełnej mocy. ź Doskonały obwód protekcji: Jeżeli prąd płynący przez MOSFET y przekroczy zadaną wartość, układ Cyfrowego przetwarzania Sygnału - DSP (patrz niżej), wyłącza stopień końcowy. Czas reakcji wynosi zazwyczaj około 10 μs. 90+ db 0 db 0 Hz lowest frequency Typical Subwoofer Response Paradigm's (DSP) Digital Signal Processing Cyfrowe Przetwarzania Sygnału - DSP: Monitoruje prąd liniowy oraz napięcie w taki sposób, żeby długoterminowa moc wyjściowa miała wartość ciągłą. Skomplikowane algorytmy matematyczne kształtują pasmo przenoszenia (patrz wykres) zapewniając dokładny, spójny oraz muzykalny bas bez zniekształceń 200 Hz highest frequency nawet wtedy,gdy subwoofer gra z maksymalną głośnością.

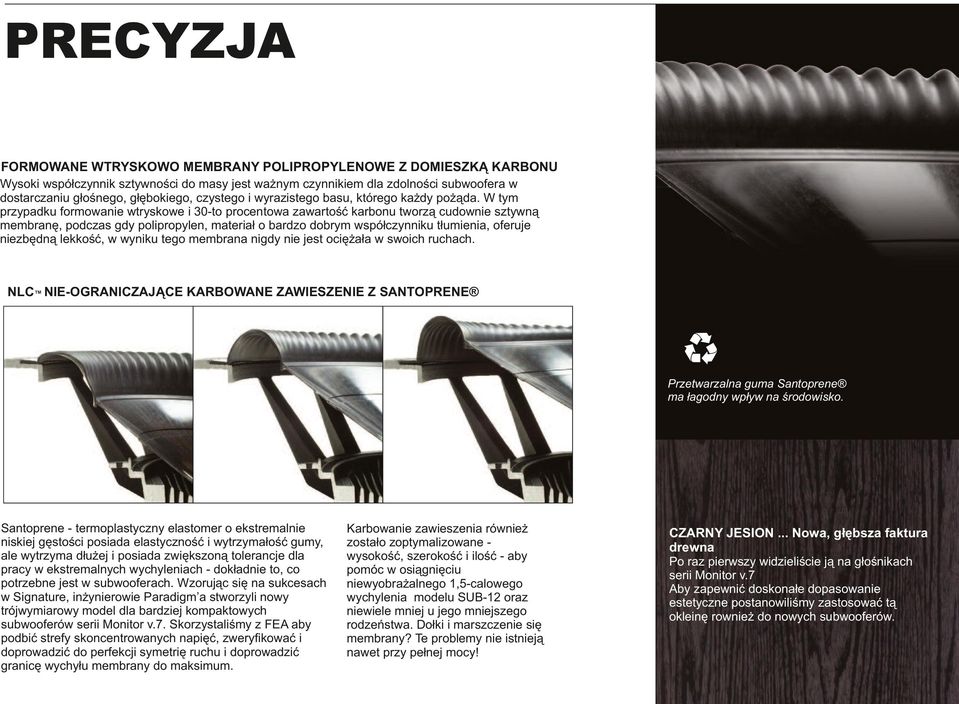

4 PRECYZJA FORMOWANE WTRYSKOWO MEMBRANY POLIPROPYLENOWE Z DOMIESZKĄ KARBONU Wysoki współczynnik sztywności do masy jest ważnym czynnikiem dla zdolności subwoofera w dostarczaniu głośnego, głębokiego, czystego i wyrazistego basu, którego każdy pożąda. W tym przypadku formowanie wtryskowe i 30-to procentowa zawartość karbonu tworzą cudownie sztywną membranę, podczas gdy polipropylen, materiał o bardzo dobrym współczynniku tłumienia, oferuje niezbędną lekkość, w wyniku tego membrana nigdy nie jest ociężała w swoich ruchach. NLC NIE-OGRANICZAJĄCE KARBOWANE ZAWIESZENIE Z SANTOPRENE Przetwarzalna guma Santoprene ma łagodny wpływ na środowisko. Santoprene - termoplastyczny elastomer o ekstremalnie niskiej gęstości posiada elastyczność i wytrzymałość gumy, ale wytrzyma dłużej i posiada zwiększoną tolerancje dla pracy w ekstremalnych wychyleniach - dokładnie to, co potrzebne jest w subwooferach. Wzorując się na sukcesach w Signature, inżynierowie Paradigm a stworzyli nowy trójwymiarowy model dla bardziej kompaktowych subwooferów serii Monitor v.7. Skorzystaliśmy z FEA aby podbić strefy skoncentrowanych napięć, zweryfikować i doprowadzić do perfekcji symetrię ruchu i doprowadzić granicę wychyłu membrany do maksimum. Karbowanie zawieszenia również zostało zoptymalizowane wysokość, szerokość i ilość - aby pomóc w osiągnięciu niewyobrażalnego 1,5-calowego wychylenia modelu SUB-12 oraz niewiele mniej u jego mniejszego rodzeństwa. Dołki i marszczenie się membrany? Te problemy nie istnieją nawet przy pełnej mocy! CZARNY JESION... Nowa, głębsza faktura drewna Po raz pierwszy widzieliście ją na głośnikach serii Monitor v.7 Aby zapewnić doskonałe dopasowanie estetyczne postanowiliśmy zastosować tą okleinę rownież do nowych subwooferów.

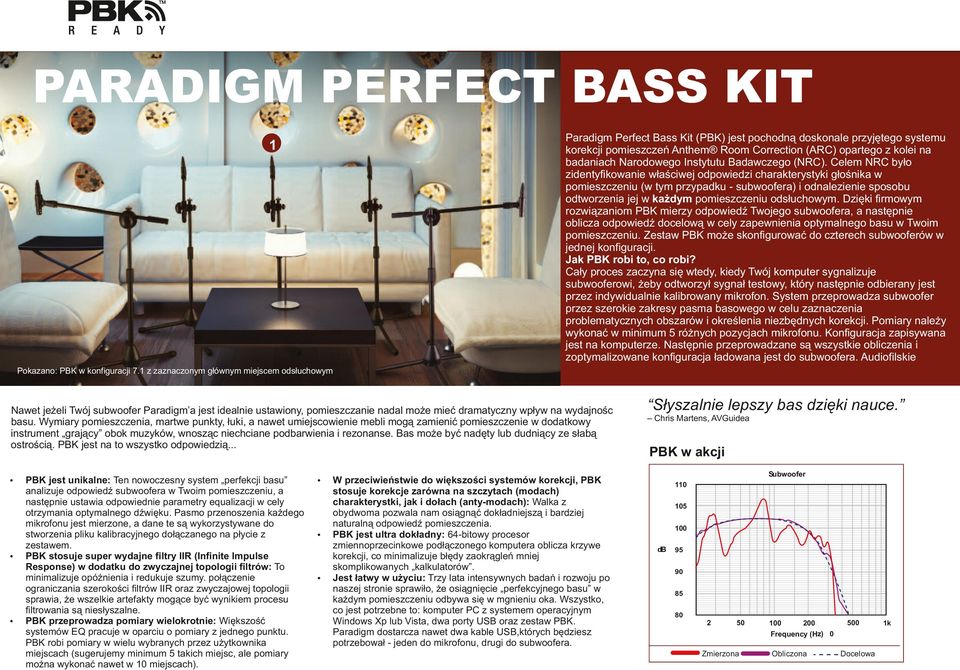

5 PARADIGM PERFECT BASS KIT Paradigm Perfect Bass Kit (PBK) jest pochodną doskonale przyjętego systemu korekcji pomieszczeń Anthem Room Correction (ARC) opartego z kolei na badaniach Narodowego Instytutu Badawczego (NRC). Celem NRC było zidentyfikowanie właściwej odpowiedzi charakterystyki głośnika w pomieszczeniu (w tym przypadku - subwoofera) i odnalezienie sposobu odtworzenia jej w każdym pomieszczeniu odsłuchowym. Dzięki firmowym rozwiązaniom PBK mierzy odpowiedź Twojego subwoofera, a następnie oblicza odpowiedź docelową w cely zapewnienia optymalnego basu w Twoim pomieszczeniu. Zestaw PBK może skonfigurować do czterech subwooferów w jednej konfiguracji. Jak PBK robi to, co robi? Cały proces zaczyna się wtedy, kiedy Twój komputer sygnalizuje subwooferowi, żeby odtworzył sygnał testowy, który następnie odbierany jest przez indywidualnie kalibrowany mikrofon. System przeprowadza subwoofer przez szerokie zakresy pasma basowego w celu zaznaczenia problematycznych obszarów i określenia niezbędnych korekcji. Pomiary należy wykonać w minimum 5 różnych pozycjach mikrofonu. Konfiguracja zapisywana jest na komputerze. Następnie przeprowadzane są wszystkie obliczenia i zoptymalizowane konfiguracja ładowana jest do subwoofera. Audiofilskie 1 Pokazano: PBK w konfiguracji 7.1 z zaznaczonym głównym miejscem odsłuchowym Nawet jeżeli Twój subwoofer Paradigm a jest idealnie ustawiony, pomieszczanie nadal może mieć dramatyczny wpływ na wydajnośc basu. Wymiary pomieszczenia, martwe punkty, łuki, a nawet umiejscowienie mebli mogą zamienić pomieszczenie w dodatkowy instrument grający obok muzyków, wnosząc niechciane podbarwienia i rezonanse. Bas może być nadęty lub dudniący ze słabą ostrością. PBK jest na to wszystko odpowiedzią... PBK jest unikalne: Ten nowoczesny system perfekcji basu analizuje odpowiedź subwoofera w Twoim pomieszczeniu, a następnie ustawia odpowiednie parametry equalizacji w cely otrzymania optymalnego dźwięku. Pasmo przenoszenia każdego mikrofonu jest mierzone, a dane te są wykorzystywane do stworzenia pliku kalibracyjnego dołączanego na płycie z zestawem. ź PBK stosuje super wydajne filtry IIR (Infinite Impulse Response) w dodatku do zwyczajnej topologii filtrów: To minimalizuje opóźnienia i redukuje szumy. połączenie ograniczania szerokości filtrów IIR oraz zwyczajowej topologii sprawia, że wszelkie artefakty mogące być wynikiem procesu filtrowania są niesłyszalne. ź PBK przeprowadza pomiary wielokrotnie: Większość systemów EQ pracuje w oparciu o pomiary z jednego punktu. PBK robi pomiary w wielu wybranych przez użytkownika miejscach (sugerujemy minimum 5 takich miejsc, ale pomiary można wykonać nawet w 10 miejscach). ź W przeciwieństwie do większości systemów korekcji, PBK stosuje korekcje zarówna na szczytach (modach) charakterystki, jak i dołach (anty-modach): Walka z obydwoma pozwala nam osiągnąć dokładniejszą i bardziej naturalną odpowiedź pomieszczenia. ź PBK jest ultra dokładny: 64-bitowy procesor zmiennoprzecinkowe podłączonego komputera oblicza krzywe korekcji, co minimalizuje błędy zaokrągleń mniej skomplikowanych kalkulatorów. ź Jest łatwy w użyciu: Trzy lata intensywnych badań i rozwoju po naszej stronie sprawiło, że osiągnięcie perfekcyjnego basu w każdym pomieszczeniu odbywa się w mgnieniu oka. Wszystko, co jest potrzebne to: komputer PC z systemem operacyjnym Windows Xp lub Vista, dwa porty USB oraz zestaw PBK. Paradigm dostarcza nawet dwa kable USB,których będziesz potrzebował - jeden do mikrofonu, drugi do subwoofera. Słyszalnie lepszy bas dzięki nauce. Chris Martens, AVGuidea PBK w akcji Subwoofer ź db Zmierzona 200 Frequency (Hz) Obliczona 500 Docelowa 1k

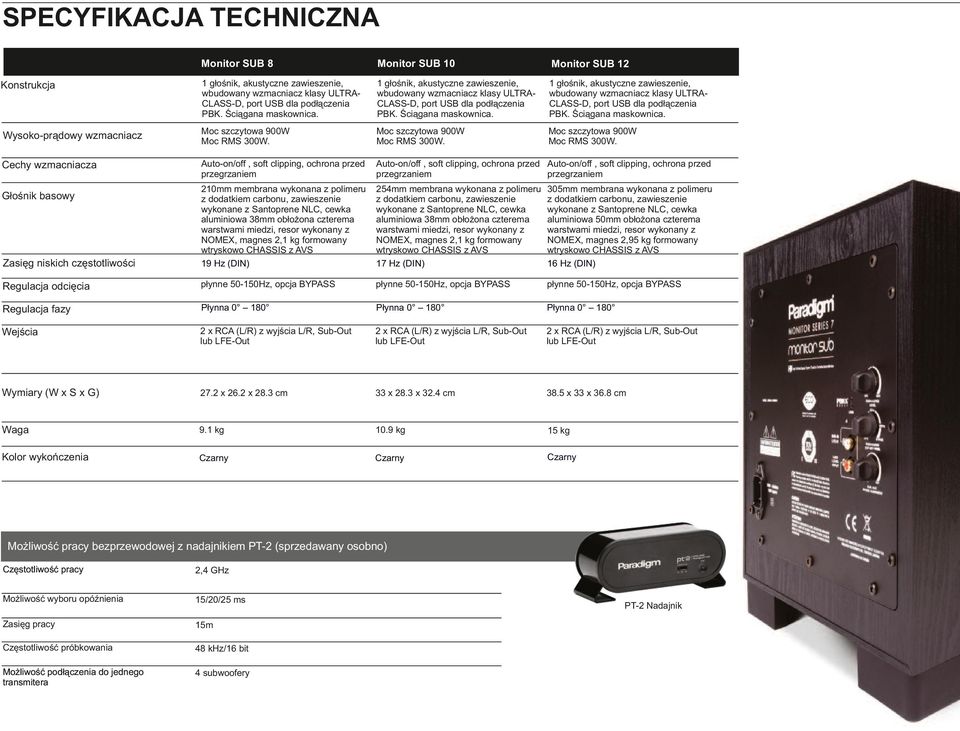

6 SPECYFIKACJA TECHNICZNA Monitor SUB 8 Monitor SUB 10 Monitor SUB 12 Konstrukcja 1 głośnik, akustyczne zawieszenie, wbudowany wzmacniacz klasy ULTRACLASS-D, port USB dla podłączenia PBK. Ściągana maskownica. 1 głośnik, akustyczne zawieszenie, wbudowany wzmacniacz klasy ULTRACLASS-D, port USB dla podłączenia PBK. Ściągana maskownica. 1 głośnik, akustyczne zawieszenie, wbudowany wzmacniacz klasy ULTRACLASS-D, port USB dla podłączenia PBK. Ściągana maskownica. Wysoko-prądowy wzmacniacz Moc szczytowa 900W Moc RMS 300W. Moc szczytowa 900W Moc RMS 300W. Moc szczytowa 900W Moc RMS 300W. Cechy wzmacniacza Auto-on/off, soft clipping, ochrona przed przegrzaniem Auto-on/off, soft clipping, ochrona przed Auto-on/off, soft clipping, ochrona przed przegrzaniem przegrzaniem Zasięg niskich częstotliwości 210mm membrana wykonana z polimeru z dodatkiem carbonu, zawieszenie wykonane z Santoprene NLC, cewka aluminiowa 38mm obłożona czterema warstwami miedzi, resor wykonany z NOMEX, magnes 2,1 kg formowany wtryskowo CHASSIS z AVS 19 Hz (DIN) 254mm membrana wykonana z polimeru z dodatkiem carbonu, zawieszenie wykonane z Santoprene NLC, cewka aluminiowa 38mm obłożona czterema warstwami miedzi, resor wykonany z NOMEX, magnes 2,1 kg formowany wtryskowo CHASSIS z AVS 17 Hz (DIN) 305mm membrana wykonana z polimeru z dodatkiem carbonu, zawieszenie wykonane z Santoprene NLC, cewka aluminiowa 50mm obłożona czterema warstwami miedzi, resor wykonany z NOMEX, magnes 2,95 kg formowany wtryskowo CHASSIS z AVS 16 Hz (DIN) Regulacja odcięcia płynne Hz, opcja BYPASS płynne Hz, opcja BYPASS płynne Hz, opcja BYPASS Regulacja fazy Płynna Płynna Płynna Wejścia 2 x RCA (L/R) z wyjścia L/R, Sub-Out lub LFE-Out 2 x RCA (L/R) z wyjścia L/R, Sub-Out lub LFE-Out 2 x RCA (L/R) z wyjścia L/R, Sub-Out lub LFE-Out Wymiary (W x S x G) 27.2 x 26.2 x 28.3 cm 33 x 28.3 x 32.4 cm 38.5 x 33 x 36.8 cm Waga 9.1 kg 10.9 kg 15 kg Kolor wykończenia Czarny Czarny Czarny Głośnik basowy Możliwość pracy bezprzewodowej z nadajnikiem PT-2 (sprzedawany osobno) Częstotliwość pracy 2,4 GHz Możliwość wyboru opóźnienia 15/20/25 ms Zasięg pracy 15m Częstotliwość próbkowania 48 khz/16 bit Możliwość podłączenia do jednego transmitera 4 subwoofery PT-2 Nadajnik

7 SUBWOOFERY MONITOR v.7: WITAMY W NASTĘPNYM POKOLENIU DŹWIĘKU!
