Przebudowa chodnika przy ulicy Głowackiego - od ul. Poniatowskiego do ul. Owsianej w miejscowości Ostrów Wielkopolski

Transkrypt

1 Spis treści 1. CZĘŚĆ ADMINISTRACYJNA Zespół projektowy Oświadczenie projektanta Kopie uprawnień projektowych CZĘŚĆ OGÓLNA Przedmiot opracowania Zleceniodawca Jednostka projektowa Podstawa opracowania Zestawienie działek pod inwestycję Podstawowy zakres inwestycji Opis planu rozbiórek Stan istniejący Foto inwentaryzacja stanu istniejącego CHARAKTERYSTYKA OBIEKTU Opis trasy w planie KONSTRUKCJA Konstrukcja chodnika Konstrukcja zjazdów indywidualnych ODWODNIENIE PROJEKTOWANE ZJAZDY INDYWIDUALNE PROJEKTOWANE OPORNIKI I OBRZEŻA INFORMACJA DOTYCZĄCA OBSZARU ODDZIAŁYWANIA OBIEKTU EKSPLOATACJA GÓRNICZA NA DZIAŁKĘ POD INWESTYCJĘ INFORMACJE DOTYCZĄCE OBSZARU INWESTYCJI WPISANEJ DO REJESTRU ZABYTKÓW INFORMACJA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Wstęp Zagrożenia powstające przy wykonywaniu następujących robót Zabezpieczenie robót Prowadzenie instruktażu pracowników przez przystąpienie do realizacji robót Dane techniczne obiektu budowlanego charakteryzujące wpływ obiektu budowlanego na środowisko: CZĘŚĆ RYSUNKOWA

2 1. CZĘŚĆ ADMINISTRACYJNA 1.1. Zespół projektowy Projektant: Sprawdzający: Asystent Projektanta: mgr inż. Tomasz Kosior mgr inż. Zbigniew Janaszczyk inż. Michał Suchecki 3

3 1.2. Oświadczenie projektanta Kalisz, maj 2017 r. OŚWIADCZENIE Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994r. - Prawo budowlane (tekst jednolity Dz. U. z 2015r,.poz. 443 z późniejszymi zmianami) OŚWIADCZAM, że projekt budowlany Przebudowa chodnika przy ulicy Głowackiego - od ul. Poniatowskiego do ul. Owsianej został sporządzony zgodnie z Umową, obowiązującymi przepisami oraz normami i że zastał wydany z punktu widzenia celu, któremu ma służyć.... Projektant: Tomasz Kosior 4

4 Kalisz, maj 2017 r. OŚWIADCZENIE Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994r. - Prawo budowlane (tekst jednolity Dz. U. z 2015r,.poz. 443 z późniejszymi zmianami) OŚWIADCZAM, że projekt budowlany Przebudowa chodnika przy ulicy Głowackiego - od ul. Poniatowskiego do ul. Owsianej został sporządzony zgodnie z Umową, obowiązującymi przepisami oraz normami i że zastał wydany z punktu widzenia celu, któremu ma służyć.... Projektant: Zbigniew Janaszczyk 5

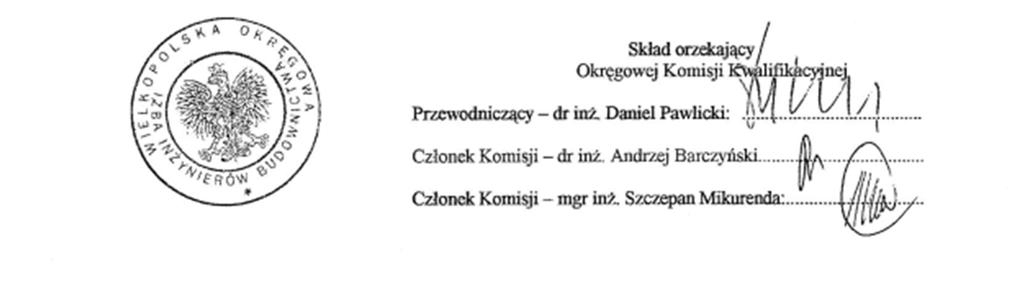

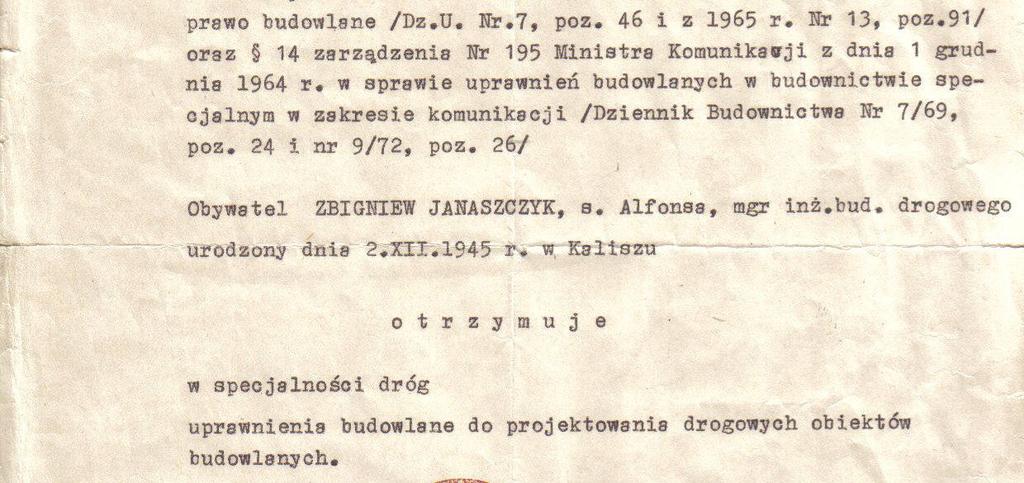

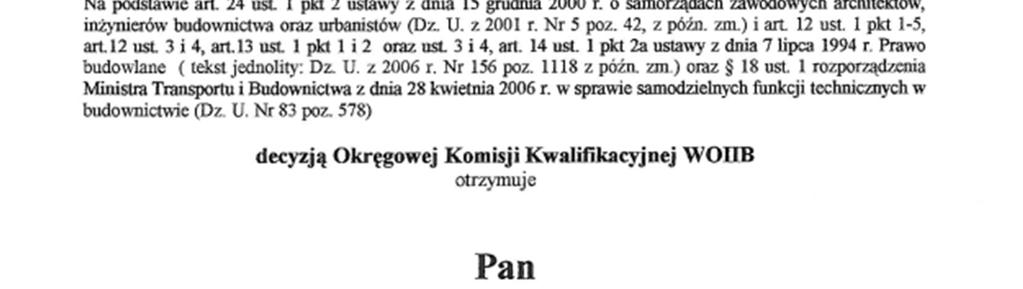

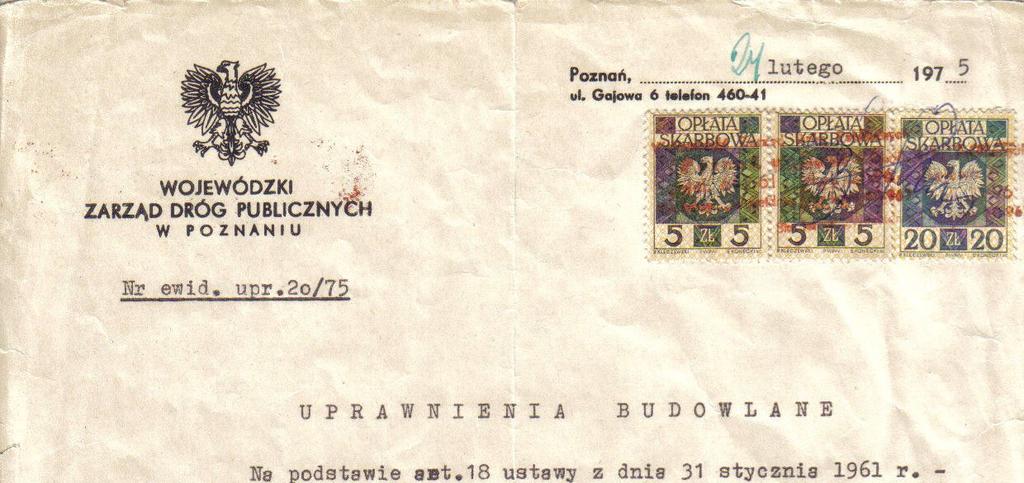

5 Przebudowa chodnika przy ulicy Głowackiego - od ul. Poniatowskiego do ul. Owsianej 1.3. Kopie uprawnień projektowych 6

6 7

7 8

8 9

9 2. CZĘŚĆ OGÓLNA 2.1. Przedmiot opracowania Przedmiotem projektu branży drogowej jest przebudowa chodnika przy ulicy Głowackiego - od ul. Poniatowskiego do ul. Owsianej, o całkowitej długości 0,704 km 2.2. Zleceniodawca Miejski Zarząd Dróg ul. Ludwika Zamenhoffa Ostrów Wielkopolski 2.3. Jednostka projektowa BIURO PROJEKTOWE ESPEJA KALISZ UL. GÓRNOŚLĄSKA 8/ Podstawa opracowania Podstawą opracowania jest umowa zawarta pomiędzy Miejskim Zarządem Dróg w Ostrowie Wielkopolskim przy ul. Ludwika Zamenhoffa 2, a firmą Biuro Projektowe Espeja, ul. Górnośląska 8/13, Kalisz. Materiały na których oparto się podczas projektowania: mapy sytuacyjno-wysokościowe w skali 1:500, uzgodnienia z inwestorem, ogólna inwentaryzacja w pasie drogowym, mapa ewidencyjna, mapa zasadnicza, 10

10 obowiązujące przepisy prawne i techniczne Zestawienie działek pod inwestycję Przebudowa chodnika przy ulicy Głowackiego Lp. działka Obręb /2 Ostrów Wielkopolski Ostrów Wielkopolski Ostrów Wielkopolski / /2 Ostrów Wielkopolski Ostrów Wielkopolski / Podstawowy zakres inwestycji Przedmiotem niniejszego opracowania pt.: Przebudowa chodnika przy ulicy Głowackiego - od ul. Poniatowskiego do ul. Owsianej jest inwestycja obejmująca swoim zakresem: przebudowa chodnika z kostki betonowej szarej, budowa zjazdów indywidulanych z kostki betonowej grafitowej, ułożenie krawężników betonowych o wymiarach 15x30 cm, ułożenie obrzeża betonowego o wymiarach 8x30 cm, ułożenie opornika betonowego o wymiarach 12x25 cm, 2.7. Opis planu rozbiórek Na przedmiotowej inwestycji przewiduje się rozbiórkę istniejącego chodnika biegnącego wzdłuż ulicy Głowackiego. Nawierzchnia istniejącego chodnika, stanowi kostka oraz płyty betonowe. Miejscami zostanie wymieniony krawężnik betonowy 15x30 cm. 11

11 Lp. Element Pow./dłu. Jednostka 1. Płyt 50x50 19,10 m² 2. Płyt 30x30 138,20 m² ,00 m² 4. Krawężnik betonowy 15x30 53,00 m 2.8. Stan istniejący Cała projektowana inwestycja zlokalizowana jest w obrębie działek ewidencyjnych 5, 6/2, 11, 65, 68, 46, 84, 86, 18, 9, 2/49, 22/2, 57,56, 55/2 w Ostrowie Wielkopolskim wzdłuż ul. Głowackiego. Dotychczasowy teren przewiedziany pod inwestycję częściowo stanowi istniejący chodnik z kostki betonowej koloru szarego o szerokości 2,0 m. Pozostały teren przeznaczony na wykonanie inwestycji zajmują niezagospodarowane tereny zielone oraz istniejący chodnik. W bezpośrednim sąsiedztwie projektowanego chodnika znajduje się zabudowa jednorodzinna. Ulica Głowackiego, wzdłuż której projektowana jest chodnik, posiada jezdnię o nawierzchni bitumicznej o szerokości 5,00 m. Z drogi wykonane są zjazdy indywidualne na sąsiadujące z inwestycją działki. W pobliżu przebudowywanej drogi występują sieci: - sieć energetyczna - sieć teletechniczna - sieć wodociągowa - sieć gazowa 12

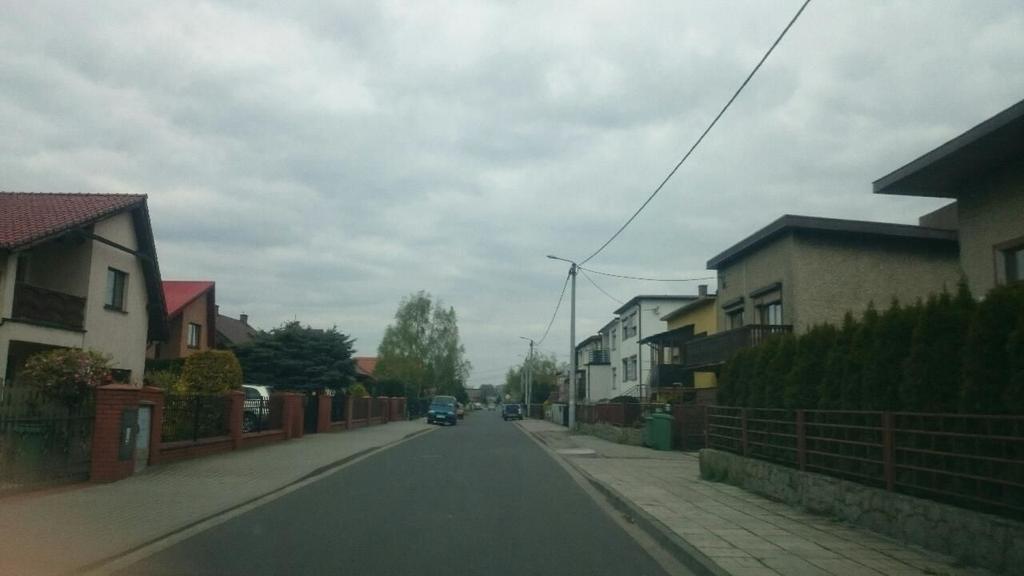

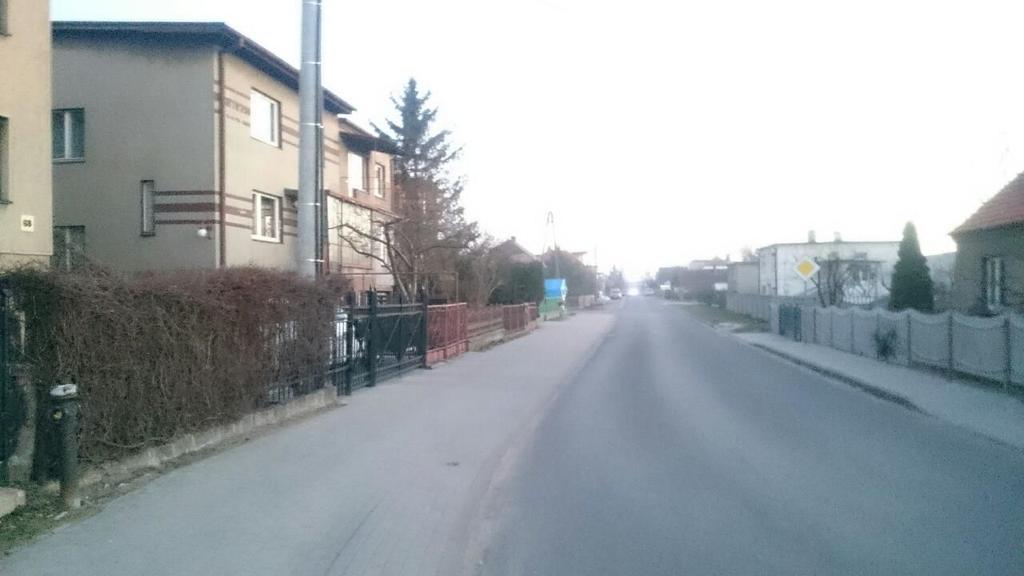

12 2.9. Foto inwentaryzacja stanu istniejącego Zdjęcie 1 Początek opracowania 3. CHARAKTERYSTYKA OBIEKTU Zdjęcie 2 Koniec opracowania szerokość chodnika: 0,75-2,50 m spadek: 2% szerokość zjazdów: 2,50-7,00 m 13

13 długość chodnika: 704,00 m 3.1. Opis trasy w planie Trasa w planie poprowadzona została po istniejącym śladzie chodnika wpisując ją optymalnie w istniejący pas drogowy. Przebieg przebudowywanej trasy pokazano na planie sytuacyjnym. Początek opracowywanego zadania rozpoczyna się przy ulicy Poniatowskiego, a kończy się przy ul. Owsianej. Na całym odcinku przewiduje się obustronne wykonanie chodnika o nawierzchni z kostki betonowej. Wzdłuż projektowanej trasy przewidziano również wykonanie zjazdów indywidualnych z kostki grafitowej. 4. KONSTRUKCJA 4.1. Konstrukcja chodnika warstwa ścieralna z kostki betonowej brukowej o grubości 6 cm (kolor szary) podsypka cementowo-piaskowa 1:3 o grubości 5 cm warstwa podbudowy mieszanka związana cementem C3/4 grubości 10 cm 4.2. Konstrukcja zjazdów indywidualnych warstwa ścieralna z kostki betonowej brukowej o grubości 8 cm (kolor grafitowy) podsypka cementowo-piaskowa 1:3 o grubości 5 cm warstwa podbudowy mieszanka związana cementem C3/4 grubości 15 cm 5. ODWODNIENIE Odwodnienie projektowanej inwestycji realizowane będzie poprzez odprowadzenie wód z terenu powierzchni utwardzonych poprzez zastosowanie spadków poprzecznych i podłużnych a następnie do kanalizacji deszczowej. 6. PROJEKTOWANE ZJAZDY INDYWIDUALNE W ramach inwestycji przewidziano budowę nowych zjazdów indywidualnych z kostki betonowej o grubości 8 cm (kolor grafitowy). Zjazdy indywidualne zaprojektowano o pochyleniu poprzecznym zgodnie z nawiązaniem wysokościowych bram wyjazdowych. Zaprojektowaną konstrukcję zjazdu indywidualnego przewidziano zgodnie z pkt. 4 projektu budowlanego. Zjazd indywidualny ograniczony jest opornikiem betonowym o wymiarach 12x25x100 cm ułożonym na podsypce cementowo-piaskowej gr. 5 cm wraz z ławą betonową C 12/15. Zestawienie zjazdów indywidualnych przedstawiono w poniższej tabeli 14

14 Przebudowa chodnika przy ulicy Głowackiego - od ul. Poniatowskiego do ul. Owsianej Lp. Strona L-lewa P- prawa Istniejący/Projektowany zjazd Rodzaj zjazdu 1. L Istniejący indywidualny 2. P Projektowany indywidualny 3. P Projektowany indywidualny 4. L Istniejący indywidualny 5. P Projektowany indywidualny 6. L Istniejący indywidualny 7. L Istniejący indywidualny 8. P Projektowany indywidualny 9. L Projektowany indywidualny 10. P Projektowany indywidualny 11. P Projektowany indywidualny 12. P Projektowany indywidualny 13. P Projektowany indywidualny 14. L Projektowany indywidualny 15. P Projektowany indywidualny 16. L Projektowany indywidualny 17. P Projektowany indywidualny 18. P Projektowany indywidualny 19. P Projektowany indywidualny 20. L Projektowany indywidualny 21. P Projektowany indywidualny Nawierzchnia zjazdu Kilometraż [km] Szerokość zjazdu [m] Powierzchnia zjazdów [m 2 ] Długość opornika [m] 0+034,07 6,00 19,21 12, ,22 3,20 9,44 7, ,95 4,00 11,11 8, ,25 3,80 13,07 10, ,51 5,50 17,23 12, ,66 3,70 11,58 9, ,89 3,50 11,6 10, ,88 6,30 19, ,81 3,50 10,89 9, ,51 6,20 19,82 13, ,36 2,80 11,42 10, ,13 2,50 7,7 8, ,64 5,00 12,78 10, ,37 4,00 14,15 11, ,35 3,00 7, ,38 3,50 12,1 10, ,10 3,50 9 8, ,42 3,80 10,13 9, ,98 3,00 8,29 8, ,64 4,20 15,33 11, ,24 4, ,16 15

15 22. P Projektowany indywidualny 23. P Projektowany indywidualny 24. L Istniejący indywidualny 25. P Projektowany indywidualny 26. P Projektowany indywidualny 27. P Projektowany indywidualny 28. L Projektowany indywidualny 29. L Projektowany indywidualny 30. P Projektowany indywidualny 31. L Projektowany indywidualny 32. P Projektowany indywidualny 33. P Projektowany indywidualny 34. L Istniejący indywidualny 35. L Projektowany indywidualny 36. L Projektowany indywidualny 37. P Projektowany indywidualny 38. P Projektowany indywidualny 39. P Projektowany indywidualny 40. P Projektowany indywidualny 41. L Projektowany indywidualny 42. P Projektowany indywidualny 43. L Projektowany indywidualny 44. L Projektowany indywidualny 45. P Istniejący indywidualny 46. P Istniejący indywidualny 0+300,54 3,50 8,27 8, ,48 3,50 8,07 8, ,61 3,50 12,83 10, ,40 3,50 7,68 7, ,87 3,20 7,77 7, ,47 4,30 9,64 8, ,62 4,00 8 8, ,53 4,10 8,5 8, ,62 3,50 8,27 8, ,79 3,50 6,77 7, ,37 3,60 8,86 8, ,99 6,00 13,76 11, ,84 7,00 8,01 9, ,28 4,50 6,17 7, ,44 4,50 6,01 7, ,65 3,00 7,62 7, ,43 3,00 17,77 14, ,69 3,00 17,18 14, ,53 3,60 17,67 13,44 0,583,28 3,50 12,3 10, ,48 3,50 16,6 12, ,11 4,00 13,5 10, ,22 4,00 13,54 10, ,38 3,10 13,1 11, ,58 6,50 23,7 14,4 16

16 47. L Istniejący indywidualny 48. P Istniejący indywidualny Uwaga! 0+645,77 3,50 9,08 8, ,12 6,60 22,84 14,08 Suma: 430,82 373,6 Lokalizację wjazdów indywidualnych na posesje przyjęto w projekcie zgodnie z aktualnie istniejącymi wjazdami i wskazaniami mieszkańców-właścicielami dla poszczególnych posesji. Ponieważ istnieje prawdopodobieństwo zmian lokalizacji poszczególnych wjazdów na działki, należy w trakcie realizacji inwestycji każdorazowo uzgadniać je z właścicielami posesji. 7. PROJEKTOWANE OPORNIKI I OBRZEŻA Na przedmiotowych odcinku objętych projektem przewidziano: opornik betonowy 12x25x100 cm na ławie betonowej z betonu C12/15- na projektowanych zjazdach indywidualnych, obrzeże betonowe 8x30x100 cm na ławie betonowej z betonu C12/15 układany wzdłuż projektowanego chodnika, krawężnik betonowy 15x30x100 cm na ławie betonowej z betonu C12/15 układany wzdłuż projektowanego chodnika. Oporniki betonowe należy osadzić na ławach betonowych z oporem z betonu C12/15 na podsypce cementowo-piaskowej 1:3. Projektowany opór z betonu C 12/15, należy wykonać minimum do 3/4 wysokości opornika. 8. INFORMACJA DOTYCZĄCA OBSZARU ODDZIAŁYWANIA OBIEKTU Planowana inwestycja polegająca na przebudowie chodnika przy ulicy Głowackiego - od ul. Poniatowskiego do ul. Owsianej oddziałuje z uwagi na swój zakres robót na działki inwestycyjne o nr ewid.: 5, 6/2, 11, 65, 68, 46, 84, 86, 18, 9, 2/49, 22/2, 57,56, 55/2. 9. EKSPLOATACJA GÓRNICZA NA DZIAŁKĘ POD INWESTYCJĘ W obrębie inwestycji nie występują obszary eksploatacji górniczej. 17

17 10. INFORMACJE DOTYCZĄCE OBSZARU INWESTYCJI WPISANEJ DO REJESTRU ZABYTKÓW W obrębie działek pod inwestycję nie występują obszary wpisane do rejestru zabytków, ani nie odnotowano żadnych obiektów archeologicznych zgodnie z otrzymaną opinią Konserwatora zabytków z dnia r. 11. INFORMACJA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Wstęp Podstawą opracowania informacji dotyczącą bezpieczeństwa i ochrony zdrowia, stanowi rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120, poz.1126). Budowana chodnika przy ulicy Głowackiego i jej bezpośrednie sąsiedztwo narażone są na intensywny ruch mechaniczny. Konsekwencją tej sytuacji jest konieczność dostosowania organizacji robót do zastanych warunków, ich oznakowania oraz przeszkolenie i odpowiednie wyposażenie zatrudnionych robotników Zagrożenia powstające przy wykonywaniu następujących robót - zagrożenia ogólne ruchem mechanicznym, - prace niebezpieczne: roboty ziemne, wykonywanie podbudów, roboty nawierzchniowe, - zagrożenie spadku materiałów załadowanych na samochodach w trakcie ich dowozy na budowę, - zagrożenia obsunięcia się materiałów w trakcie ich rozładunku na budowie, - wibrację od sprzętu używanego do zagęszczania podłoża, - wibrację od sprzętu zagęszczającego warstwy konstrukcyjne nawierzchni jezdni, - zagrożenie od sprzętu wałującego i wibrującego Zabezpieczenie robót - szkolenia: szkolenia wstępne obejmujące wszystkich zatrudnionych; pracowników należy zapoznać kolejnością wykonywania poszczególnych robót; wskazać-zlokalizować położenie i posadowienie poszczególnych urządzeń podziemnych oraz warunki pracy bezpośrednim sąsiedztwie tychże urządzeń wynikające z uzgodnień branżowych - szkolenia stanowiskowe na stanowisku obejmują każdego pracownika, który po raz pierwszy wykonuje daną robotę, pracę. Należy również przypomnieć zasady bezpieczeństwa i higieny 18

18 przy pracach, które są aktualnie wykonywane budowie. Pracownicy powinni być wyposażeni w ubiór ochronno-roboczy - kask na głowę, rękawice w razie konieczności oraz kamizelkę ostrzegawcza Prowadzenie instruktażu pracowników przez przystąpienie do realizacji robót - instruktaż dotyczący realizacji prac niebezpiecznych przy wykonywaniu wykopów - instruktaż dotyczący robót ziemnych roboty ziemne z uwzględnieniem prac wokół istniejącego niebezpiecznego uzbrojenia podziemnego - instruktaż dotyczący postępowania przy za i wyładunku materiałów - składowanie i ich - rozładunek - instruktaż zagrożenia stanowiskowego dla poszczególnych pracowników - instruktaż udzielania pierwszej pomocy przy wypadku na budowie - wykonać projekt oznakowania i zabezpieczenia budowy Dane techniczne obiektu budowlanego charakteryzujące wpływ obiektu budowlanego na środowisko: Zapotrzebowanie, jakość o raz ilość wody potrzebnej do funkcjonowania obiektu a także odprowadzenie ścieków: - Nie dotyczy Emisja zanieczyszczeń gazowych, w tym zapachów, pyłowych i płynących z podaniem rodzajów, ilości i zasięgu rozprzestrzeniania się: - Bez zmian. Rodzaj i ilość wytwarzania odpadów - Bez zmian Emisja hałasu oraz wibracji, a także promieniowanie, w szczególności jonizującego, pola elektromagnetycznego i innych zakłóceń z podaniem odpowiednich parametrów tych czynników i zasięgu ich rozprzestrzeniania się. - Projektowana droga nie emituję w/w czynników w ilościach mających wpływ na stan środowiska czy zdrowia ludzi. Wpływ projektowanych obiektów budowlanych na istniejący drzewostan, powierzchnię ziemi, w tym glebę, wody powierzchniowe i podziemne oraz wykazanie,że przyjęte w projekcie rozwiązania przestrzenne, funkcjonale oraz techniczne ograniczają lub eliminują wpływ obiektu budowlanego na środowisko przyrodnicze, zdrowie ludzi i inne obiekty budowlane, zgodnie z odrębnymi przepisami. - Bez zmian. 19

19 w miejscowości Ostrów Wielkopolski 12. CZĘŚĆ RYSUNKOWA Plan sytuacyjny orientacyjny, rysunek nr 1, skala 1:5000 Plan zagospodarowania projektowany, rysunek nr , skala 1:500 Przekroje konstrukcyjne, rysunek 3.0 skala 1:25 Szczegóły konstrukcyjne rysunek skala 1:10, 1:50 19

20 w miejscowości Ostrów Wielkopolski CZĘŚĆ RYSUNKOWA 20

21 w miejscowości Ostrów Wielkopolski ZAŁĄCZNIKI 27

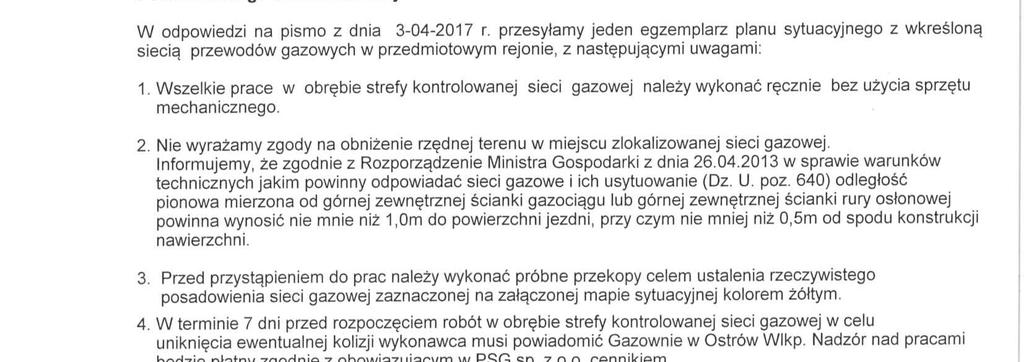

22 w miejscowości Ostrów Wielkopolski SPIS ZAŁĄCZNIKÓW FORMALNO - PRAWNYCH Uzgodnienia z gestorami sieci Zał nr. 1. Zał nr. 2. Zał nr. 3. Zał nr. 4. Zał nr. 5. Uzgodnienie z siecią Netia SA Uzgodnienie z siecią Orange Uzgodnienie z siecią energetyczną Energa Uzgodnienie z Polską Spółką Gazownictwa Uzgodnienie z WODKAN Przedsiębiorstwo Wodociągów i Kanalizacji S.A. Opinie i Uzgodnienia Zał nr. 6. Zał nr. 7. Wojewódzki Urząd Ochrony Zabytków Uzgodnienie z Miejskim Zarządem Dróg Wypisy z rejestru gruntów Zał nr. 8. Uproszczone wypisy z rejestru gruntów 28

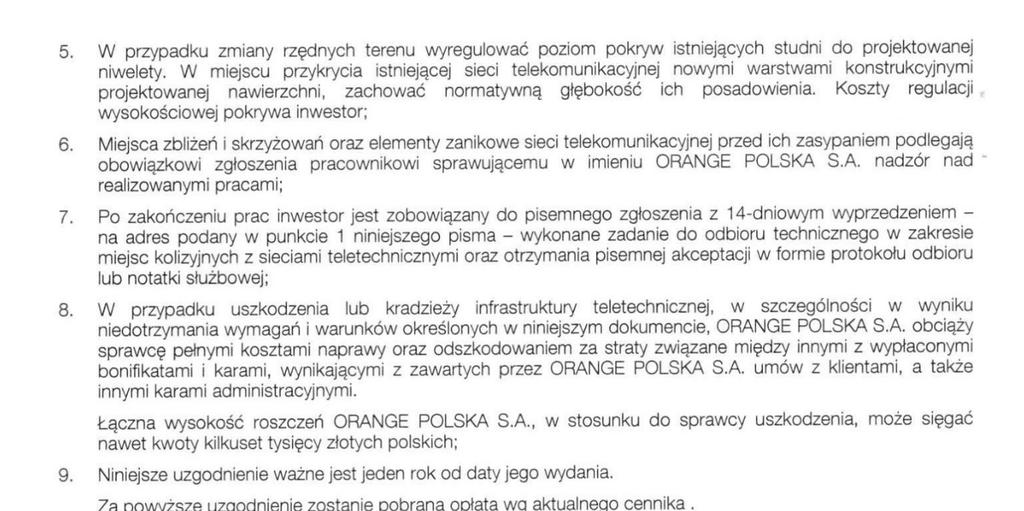

23 w miejscowości Ostrów Wielkopolski Uzgodnienia z gestorami sieci 29

24 w miejscowości Ostrów Wielkopolski 30

25 w miejscowości Ostrów Wielkopolski 31

26 w miejscowości Ostrów Wielkopolski 32

27 w miejscowości Ostrów Wielkopolski 33

28 w miejscowości Ostrów Wielkopolski Opinie i Uzgodnienia 34

29 w miejscowości Ostrów Wielkopolski 35

30 w miejscowości Ostrów Wielkopolski 36

31 w miejscowości Ostrów Wielkopolski Wypisy z rejestru gruntów 37
