1 PROPOZYCJE SZKOLEŃ DLA NAUCZYCIELI Przygotowali: Dr inż. Piotr Górski Politechnika Wrocławska Dr inż. Tadeusz Lewandowski Politechnika Wrocławska

2 Politechnika Wrocławska Szkolenie dla nauczycieli: informatyk,technik informatyk, technik mechanik, technik cyfrowych procesów graficznych SZKOLENIE: Nowoczesne techniki i technologie pomiarowe Szkolenie: Nowoczesne techniki i technologie pomiarowe Cel szkolenia: Celem szkolenia jest zdobycie wiedzy teoretycznej i praktycznej oraz nabycie przez uczestników kursu odpowiednich umiejętności w zakresie wykorzystania nowoczesnych technik i technologii pomiarowych stosowanych w przemyśle. Ukończenie kursu wpłynie na znaczne poszerzenie możliwości podejmowania pracy w różnych gałęziach przemysłu. Czas szkolenia: 12h, 2 dni po 6h Metoda szkolenia: warsztaty, zajęcia laboratoryjne praktyczne Materiały szkoleniowe: wydrukowane materiały, przykłady, materiały elektroniczne, filmy, (przekazane na pendrivie)

3 Politechnika Wrocławska Szkolenie dla nauczycieli: informatyk,technik informatyk, technik mechanik, technik cyfrowych procesów graficznych SZKOLENIE: Nowoczesne techniki i technologie pomiarowe 1. Czujniki: do pomiarów odkształceń, przemieszczeń, drgań, ciśnienia, siły, temperatury, żyroskopy, pirometry. Zakres tematyczny szkolenia: 2. Pomiary akustyczne: mikrofony pomiarowe, przedwzmacniacze, kalibratory, czujniki prędkości cząstek, analizatory dźwięku, źródła dźwięku i wzmacniacze, rury impedancyjne. 3. Testy wibracyjne: maszyny do testów udarowych, wzbudniki modalne i wzbudniki elektrodynamiczne. 4. Termowizja: kamery termowizyjne, automatyzacja i monitorowanie w podczerwieni. 5. Diagnostyka: oprogramowanie szkoleniowe z zakresu diagnostyki drgań. 6. Telemetria: systemy telemetryczne. 7. NDT: termowizyjne badania nieniszczące, kamery do obrazowania ultradźwiękowego, szerografia. 8. Systemy pomiarowe: wielokanałowe laboratoryjne i przenośne systemy pomiarowe, ultraszybkie rejestratory, skanery optyczne 3D. 9. Bezstykowa analiza ruchu: kamery szybkie do pomiary przemieszczeń, prędkości i przyspieszeń liniowych oraz kątowych poprzez analizę informacji wizyjnej. 10. Oprogramowanie: do pomiarów i złożonych analiz wibroakustycznych, symulacje konstrukcji mechanicznych w zakresie wytrzymałości, hałasu, drgań, dynamiki, oprogramowanie do symulacji układów mechanicznych

4 Politechnika Wrocławska Szkolenie dla nauczycieli: informatyk,technik informatyk, technik mechanik, technik cyfrowych procesów graficznych SZKOLENIE: Nowoczesne techniki i technologie pomiarowe

5 Szybkie kamery

6 Kamera szybka Rejestracja zjawisk szybkozmiennych

7 Kamera szybka - przykład Dane techniczne: Rozdzielczość : do 1280x800 Prędkość rejestracji: do 1,4 mln fps Prędkość migawki: 300 ns (maks) Czułość: 7000 mono Sensor: 12 bit mono Pamięć: 32 Gb Sensor: CMOS EDR- Extreme Dynamic Range

8 Kamera szybka Możliwe zastosowanie z punktu widzenia posiadanych technologii: Analiza: procesu napylania plazmowego laserowego cięcia, spawania laserowej obróbki powierzchni obróbka CNC procesu mikrometalurgii proszków próby wytrzymałościowe dydaktyka

9 Kamera szybka Pozostałe zastosowania: próby zderzeniowe (crash testy) obróbka CNC analiza ruchu mechanizmów podczas ich współpracy spawanie elektryczne analiza zachowania wszelkiego rodzaju elektromechanizmów (styczniki, bezpieczniki automatyczne, przekaźniki - analiza ruchu ich części i pojawiających się na nich niekorzystnych łuków elektrycznych) analiza wyładowań elektrycznych pomiar pól prędkości w gazach i cieczach (bardzo obszerny temat, najpopularniejsze techniki to PIV - particle image velocimetry oraz fotografia smugowa inaczej zwana fotografią schlierenowską) zastosowania typowo wojskowe (rakiety, pociski, penetracja nowych materiałów kuloodpornych, analiza ruchów zamka w czasie strzału itd.) kawitacja

10 Termowizja

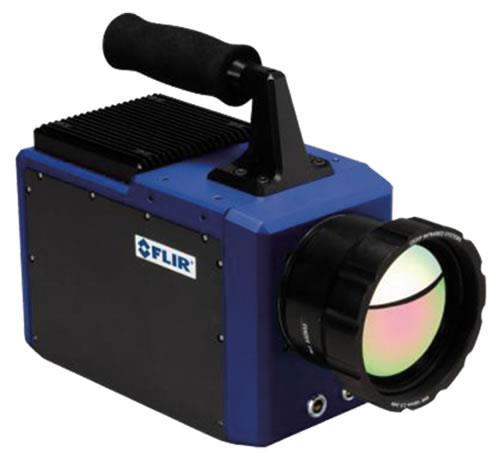

11 Kamera termowizyjna - przykład termografia pasywna i aktywna detektor FPA 320x256 InSb, zakres spektralny 3-5 μm, prędkość rejestracji pełnej ramki 175Hz. czas integracji us max. prędkość 11000Hz dla okna 64x8pikseli. Opcja Trigger i MultiIT obiektyw 50mm F/2 (11 x8,8 ) Oprogramowanie: - AltaIR Kalibracja temperaturowa w zakresie C oraz C

12 Termografia pasywna zastosowania projektowania odzieży zimowej, badania urządzeń grzejnych gospodarstwa domowego, badania nagrzewania się opon samochodowych na stanowiskach próbnych i w ruchu, badania silników spalinowych i turbin, badania obwodów elektronicznych w celu określenia rozpływu ciepła oraz oceny jakości chłodzenia podzespołów, badań środowiskowych, np. rejestrowania z samolotu rozkładu temperatury powierzchni lądów i wód, nadzoru pracy i wykrywania punktów przegrzania maszyn i urządzeń wirujących, łożysk, przekładni, wałów, sprzęgieł, itp. wykrywania punktów przegrzania urządzeń i instalacji elektrycznych, jak np.: bezpieczników, styków, łączników,

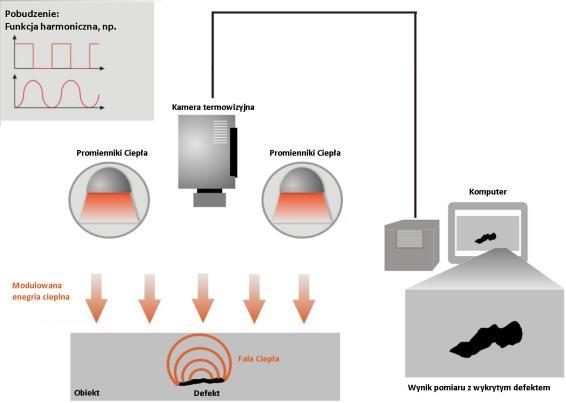

13 Termografia aktywna - IrNDT Termiczne pobudzenie badanego obiektu za pomocą modulowanego źródła ciepła np.: emitery ciepła wysokiej mocy lampy błyskowe wzbudniki ultradźwiękowe mikrofale gorące powietrze prądy wirowe

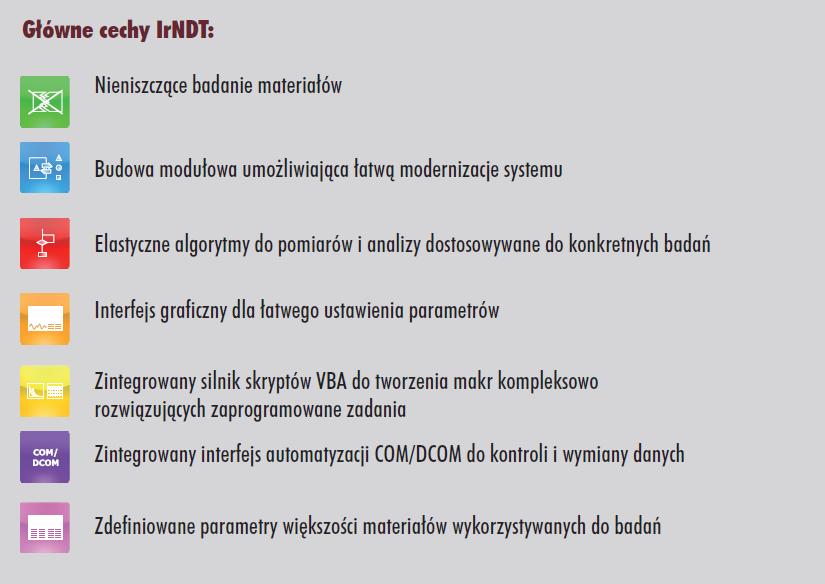

14 Główne cechy Termografii :

15 Termografia aktywna IrNDT - zastosowania Dostęp do bazy danych Baza danych posiada architekturę typu klientserwer dla zarządzania otrzymanymi termogramami, parametrami pomiarów, raportami itp. (wliczając sortowanie i opcje wyszukiwania) Baza danych posiada potężne funkcje przetwarzania obrazu takie jak: odejmowanie, porównywanie oraz łączenie obrazów w panoramy, automatyczną zmianę rozmiaru, generator raportów dla programów Word i PowerPoint oraz wiele innych narzędzi.

16 Nieniszczące metody badania materiałów IrNDT - rodzaje Lockin Impulsowe Transient Wibro TSA

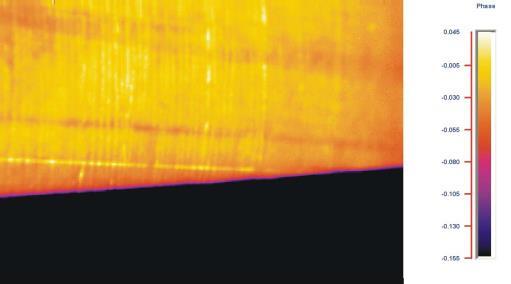

17 IrNDT - przykłady

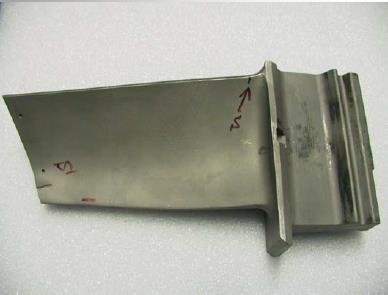

18 IrNDT - przykłady

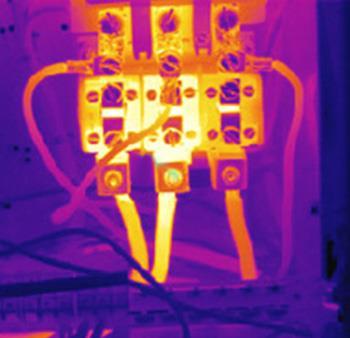

19 Przykładowe termogramy

20 Politechnika Wrocławska Szkolenie dla nauczycieli logistyki i transportu SZKOLENIE NR 1 : Transport wewnętrzny w przedsiębiorstwie produkcyjnym SZKOLENIE NR 1 : Transport wewnętrzny w przedsiębiorstwie produkcyjnym Cel szkolenia: Poznanie metod i narzędzi do projektowania, analizy i wizualizacji systemów transportu wewnętrznego. Wykorzystanie oprogramowania Autodesk Factory Utility do projektowania, analizy i wizualizacji systemu transportu wewnętrznego w przedsiębiorstwie produkcyjnym. Czas szkolenia: 12 godzin, 2 dni po 6 godzin Metoda szkolenia warsztaty, każdy z uczestników będzie dysponował komputem do pracy. Bedzie tworzył samodzielnie projekty. Materiały szkoleniowe filmy instruktarzowe, materiały w wersji elektronicznej, dane wykorzystywane na szkoleniu zostaną udostępnione w wersji elektronicznej na Pendrive Miejsce komputerowa sala szkoleniowa Zdobyte umiejętności: zapoznanie się z oprogramowaniem Autodesk Factory Design Utility, zapoznanie się z możliwościami wprowadzenia do dydaktyki,.

21 Politechnika Wrocławska Szkolenie dla nauczycieli logistyki i transportu SZKOLENIE NR 1 : Transport wewnętrzny w przedsiębiorstwie produkcyjnym Zakres szkolenia: Zapoznanie się z możliwościami wykorzystania programów Autodesk w działalności dydaktycznej, zakładanie konta dla szkoły, nauczycieli i uczniów, pobieranie oprogramowania, uwagi o licencjonowaniu wersji edukacyjnych Wstęp do projektowania linii transportu wewnętrznego Zapoznanie się ze środowiskiem 2D programu AutoCAD Zapoznanie się ze środowiskiem dodatku Factory Utility do programu AutoCAD Zapoznanie się z biblioteką elementów: przenośniki, wózki, palety, regały, systemy magazynujące, systemy transportujące, Projektowanie i tworzenie planów i layoutów 2D linii transportowej z wykorzystaniem biblioteki elementów Określanie parametrów transportu, przypisanie danych o wydajności, pojemności, do poszczególnych elementów itp. Określenie ścieżki przepływu materiałów i produktu Tworzenie wariantów przepływu materiałów i produktu Badanie i analiza kosztów transportu, odległości i czasu transportu, optymalizacja procesów Badanie wariantów transportu Zapoznanie się ze środowiskiem Factory Utility do programu Autodesk Inventor Zapoznanie się z możliwościami modelowania 3D części i zespołów i tworzeniem dokumentacji 2D w programie Autodesk Inventor Przeniesienie utworzonej linii 2D do modelu 3D Modelowanie obiektów linii z obiektów 3D z wykorzystaniem biblioteki Edycja linii transportowej w 3D Synchronizacja danych 3D-2D i 2D-3D Analiza wizualna linii transportowych Spacer 3D, tworzenie rewizji, pomiary, koordynacja działań w 3D Tworzenie raportów i zestawień

22 Politechnika Wrocławska Szkolenie dla nauczycieli logistyki i transportu SZKOLENIE NR 1 : Transport wewnętrzny w przedsiębiorstwie produkcyjnym

23 Politechnika Wrocławska Szkolenie dla nauczycieli logistyki i transportu SZKOLENIE NR 2 : Projektowanie systemów magazynowych i składowania. Cel szkolenia: Poznanie metod i narzędzi do projektowania i symulacji procesów magazynowania. Wykorzystanie oprogramowania Autodesk Factory Utility do projektowania magazynów i systemu składowania Czas szkolenia: 12 godzin, 2 dni po 6 godzin Metoda szkolenia warsztaty, każdy z uczestników będzie dysponował komputem do pracy. Bedzie tworzył samodzielnie projekty. Materiały szkoleniowe filmy instruktarzowe, materiały w wersji elektronicznej, dane wykorzystywane na szkoleniu zostaną udostępnione w wersji elektronicznej na Pendrive Miejsce komputerowa sala szkoleniowa Zdobyte umiejętności: zapoznanie się z oprogramowaniem Autodesk Factory Design Utility, zapoznanie się z możliwościami wprowadzenia programu do dydaktyki.

24 Politechnika Wrocławska Szkolenie dla nauczycieli logistyki i transportu SZKOLENIE NR 2 : Projektowanie systemów magazynowych i składowania. Zakres szkolenia: Zapoznanie się z możliwościami wykorzystania programów Autodesk w działalności dydaktycznej, zakładanie konta dla szkoły, nauczycieli i uczniów, pobieranie oprogramowania, uwagi o licencjonowaniu wersji edukacyjnych Wstęp do projektowania i wyposażania magazynu Zapoznanie się ze środowiskiem 2D programu AutoCAD Zapoznanie się ze środowiskiem dodatku Factory Utility do programu AutoCAD Zapoznanie się z biblioteką elementów wykorzystywanych do budowy magazynów: palety, regały, pojemniki, windy, przenośniki, wózki, palety, systemy magazynujące, systemy transportujące, roboty przemysłowe Projektowanie i tworzenie magazynów z wykorzystaniem biblioteki elementów Określanie parametrów technicznych elementów magazynowych Określenie dróg transportu Tworzenie wariantów transportu i wariantów wyposażenia magazynu Zapoznanie się ze środowiskiem Factory Utility do programu Autodesk Inventor Zapoznanie się z możliwościami modelowania 3D części i zespołów i tworzeniem dokumentacji 2D w programie Autodesk Inventor Przeniesienie utworzonego planu magazynu 2D do modelu 3D Budowa magazynu w 3D z wykorzystaniem biblioteki elementów Synchronizacja danych 3D-2D i 2D-3D Analiza wizualna, tworzenie prezentacji i widoków 3D i 2D Spacer 3D, tworzenie rewizji, pomiary, koordynacja działań Tworzenie raportów i zestawień

25 Politechnika Wrocławska Szkolenie dla nauczycieli logistyki i transportu SZKOLENIE NR 2 : Projektowanie systemów magazynowych i składowania.

26 Politechnika Wrocławska Szkolenie dla nauczycieli logistyki i transportu SZKOLENIE NR 3 : Analiza, symulacja i optymalizacja procesów transportowych w systemach produkcyjnych. Cel szkolenia: Poznanie metod i narzędzi do projektowania i symulacji procesów transportowych w systemach produkcyjnych. Wykorzystanie oprogramowania Autodesk Process Analisys do symulacji procesów transportu i produkcji Czas szkolenia: 12 godzin, 2 dni po 6 godzin Metoda szkolenia warsztaty, każdy z uczestników będzie dysponował komputem do pracy. Bedzie tworzył samodzielnie projekty. Materiały szkoleniowe filmy instruktarzowe, materiały w wersji elektronicznej, dane wykorzystywane na szkoleniu zostaną udostępnione w wersji elektronicznej na Pendrive Miejsce komputerowa sala szkoleniowa Zdobyte umiejętności: zapoznanie się z oprogramowaniem Autodesk Factory Design Utility, zapoznanie się z możliwościami wprowadzenia programu do dydaktyki.

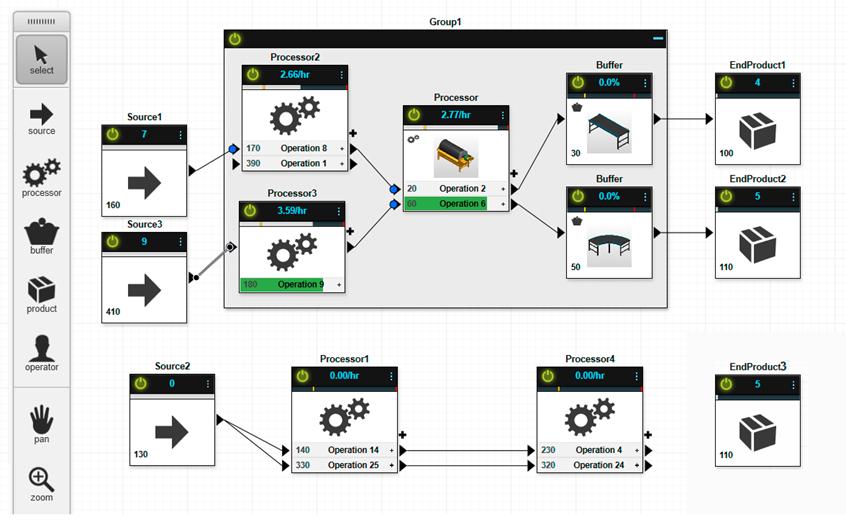

27 Politechnika Wrocławska Szkolenie dla nauczycieli logistyki i transportu SZKOLENIE NR 3 : Analiza, symulacja i optymalizacja procesów transportowych w systemach produkcyjnych. Zakres szkolenia: Zapoznanie się z możliwościami wykorzystania programów Autodesk w działalności dydaktycznej, zakładanie konta dla szkoły, nauczycieli i uczniów, pobieranie oprogramowania, uwagi o licencjonowaniu wersji edukacyjnych Zapoznanie się z narzędziem Autodesk Process Analisys Definiowanie elementów procesu: Źródło, procesor, bufor, produkt, operator, Właściwości elementów procesu Definiowanie procesu transportu i przetwarzania towaru Symulacja wydajności procesu Określenie wąskich gardeł procesu Symulacja wyłącznie działania jednego elementu z procesu Monitorowanie spiętrzeń, dobór buforów i magazynów Dobór wydajności transportu Analiza i raporty procesu Wykorzystanie elementów z biblioteki do budowy schematów blokowych Eksport schematów blokowych do środowiska AutoCAD i Inventor Budowanie layoutów i planów na podstawie schematów blokowych

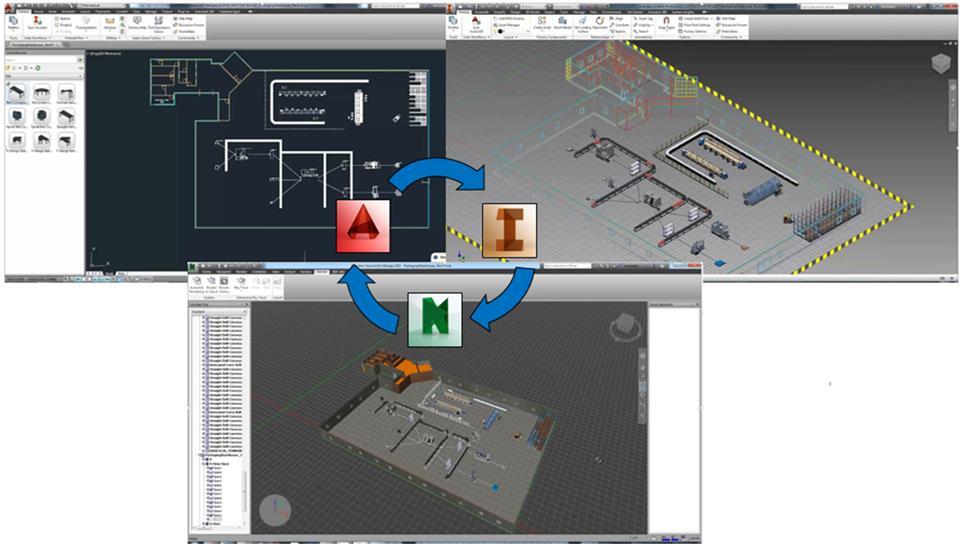

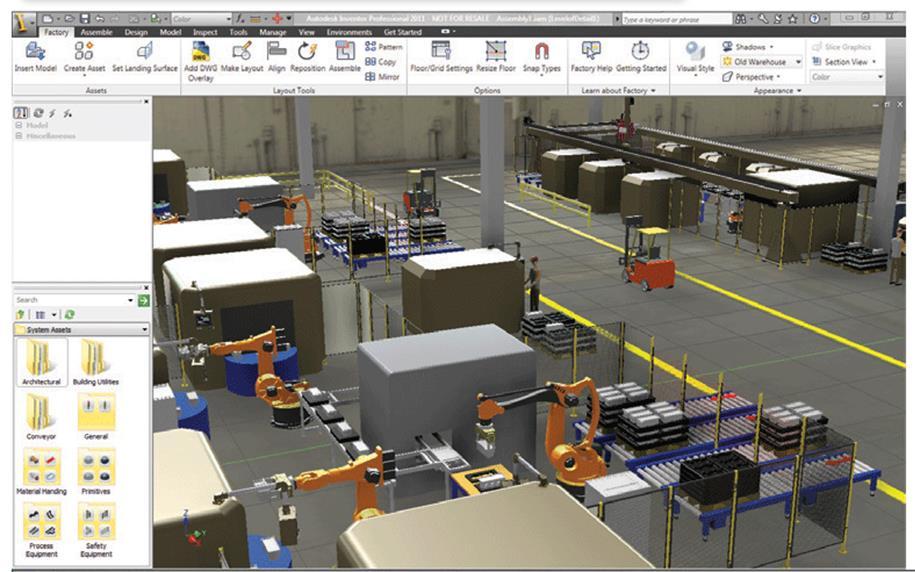

28 Politechnika Wrocławska Szkolenie dla nauczycieli logistyki i transportu SZKOLENIE NR 3 : Analiza, symulacja i optymalizacja procesów transportowych w systemach produkcyjnych.

29 Politechnika Wrocławska Szkolenie dla nauczycieli logistyki i transportu SZKOLENIE NR 3 : Analiza, symulacja i optymalizacja procesów transportowych w systemach produkcyjnych.
