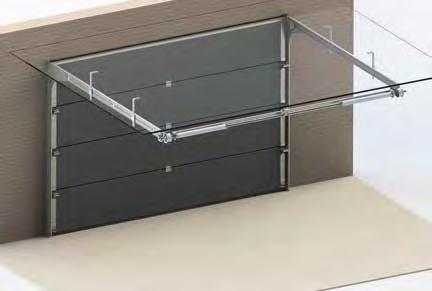

1 Instrukcja montażu bramy segmentowej Sprężyny skrętne z przodu Sprężyny skrętne z tyłu 1

2

3 Spis treści Wstęp Sprzęt niezbędny do przeprowadzenia montażu Widok bramy - z boku / z góry Montaż prowadnic pionowych Montaż prowadnic poziomych Montaż uchwytu wału Montaż profilu C na końcach prowadnic poziomych Montaż podwieszeń do prowadnic poziomych Montaż wału Montaż prowadnicy linki Montaż paneli bramowych Montaż linki Naciąganie sprężyn Konserwacja bramy Napędy do bram Katalog techniczny elementów bramy

4 1. Warunki gwarancji. Niniejsza instrukcja jest przeznaczona dla doświadczonych instalatorów i nie stanowi materiału szkoleniowego ani ulotki instalacyjnej dla monterów-amatorów. Ze względów bezpieczeństwa nie polecamy przeprowadzania samodzielnego montażu przez klienta. W przypadku pytań dotyczących montażu oraz niejasności instrukcji prosimy zwórcić się do producenta. 2. Zakres stosowania. Elementy bram zostały zaprojektowane do stosowania w garażach budynków mieszkalnych. Maks. szerokość 5500 mm Maks. wysokość 3000 mm Maks. ciężar skrzydła bramy 195 kg Pamiętaj, że przed rozpoczęciem montażu bramy, otwór garażu oraz jego podłoga muszą być ukończone oraz przygotowane do przeprowadzenia instalacji naszej bramy. Należy usunąć zbędne przedmioty, aby zapewnić odpowiednią ilość miejsca, a także zapewnić właściwe oświetlenie. 4

5 SPRZĘT NIEZBĘDNY DO PRZEPROWADZENIA MONTAŻU: 4,0 mm 4,5 mm 6,5 mm 8 mm 10 mm 13 mm 4,0 mm 10 mm 13 mm 15 mm 17 mm 5

6 WIDOK BRAMY Z BOKU DLH DLH WIDOK BRAMY Z GÓRY A A A=A 6

7 WIDOK BRAMY Z BOKU DLH DLH WIDOK BRAMY Z GÓRY A A A=A 7

8 MONTAŻ PROWADNIC PIONOWYCH 1 2 8

9 STANDARDOWA USZCZELKA GÓRNA 3.A OPCJONALNY PROFIL GÓRNY 3.B 9

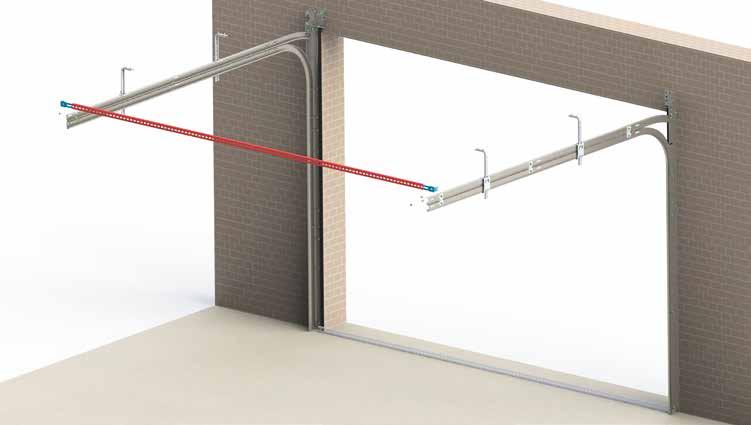

10 MONTAŻ PROWADNIC POZIOMYCH 4 M8 5 A 10

11 MONTAŻ UCHWYTU WAŁU 6.1.A M8 MONTAŻ PROFILU C NA KOŃCACH PROWADNIC POZIOMYCH 6.2.A A 111

12 A 6.3.A M8 MONTAŻ PROFILU C NA KOŃCACH PROWADNIC POZIOMYCH 6.1.B B 12

13 6.2.B M8 6.3.B M8 13

14 6.4.B B 14

15 MONTAŻ PODWIESZŃ DO PROWADNIC POZIOMYCH 7.A A A=A A 350 M8 7.A NADPROŻE 350 mm 7.B NADPROŻE > 350 mm 7.B A > 350 A A=A M8 15

16 MONTAŻ WAŁU 8.1.A 4000 mm 8.2.A > 4000 mm ILOŚĆ PODPÓR SZEROKOŚĆ BRAMY ŁĄCZNIK WAŁU >

17 MONTAŻ WAŁU 8.3.A 8.4.A 8.5.A 17

18 8.6.A M8 M8 8.7.A 18

19 MONTAŻ WAŁU 8.1.B 4000 mm 8.2.B > 4000 mm ILOŚĆ PODPÓR SZEROKOŚĆ BRAMY ŁĄCZNIK WAŁU >

20 8.3.B 8.4.B M8 20

21 8.5.B M8 M8 8.6.B 21

22 8.7.B M8 8.8.B 22

23 MONTAŻ PROWADNICY LINKI 9 MONTAŻ PANELI BRAMOWYCH 10 x x x = x 23

24 11 Ø 4 12 M6 6,3 x 35 mm 24

25 13 Ø 4 14 M6 6,3 x 35 mm 25

26 15.1 < 2749 mm A A=A A mm B B B=B B mm C C C C C=C < M6 6,3 x 35 mm 26

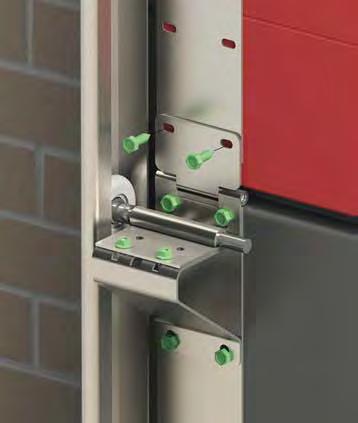

27 MONTAŻ KOLEJNYCH PANELI Ø 4 M6 6,3 x 35 mm M8 27

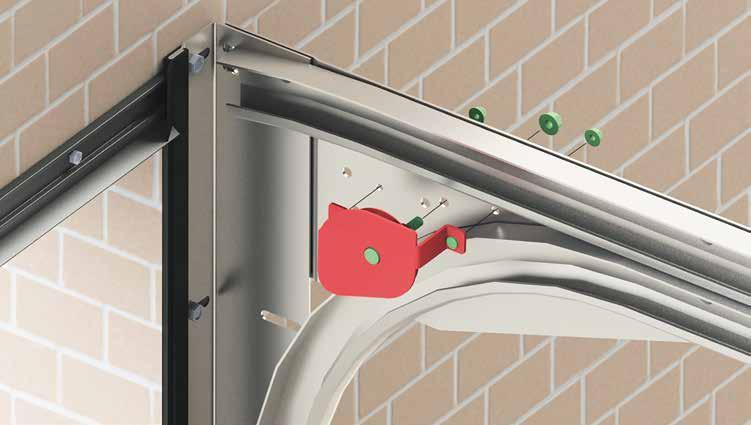

28 19 2 mm MONTAŻ GÓRNEGO PANELU 20.1.A 20.2.A Ø 4 M6 6,3 x 35 mm M6 6,3 x 35 mm 28

29 20.3.A MONTAŻ GÓRNEGO PANELU 21.1.B 21.2.B M6 6,3 x 35 mm Ø 4 M6 6,3 x 35 mm 29

30 MONTAŻ LINKI MONTAŻ LINKI 23.1.A 23.2.A 30

31 23.3.A MONTAŻ LINKI 23.1.B 23.2.B 31

32 23.3.B 23.4.B NACIĄGANIE SPRĘŻYN 24.A 32

33 NACIĄGANIE SPRĘŻYN 24.B 25 Sprężyna lewa x = x Sprężyna prawa x =... x = Nakręcić sprężynę zgodnie z liczbą podaną na etykiecie bramy. 26! 333

34 USUNĄĆ KLINY BLOKUJĄCE ZABEZPIECZNIA SPRĘŻYN 23.A 23.B SPRAWDZIĆ DZIAŁANIE BRAMY 24 34

35 Ostatni krok to przekazanie użytkownikowi w pełni funkcjonalnej bramy oraz poinstruowanie go co do zasad bezpieczeństwa oraz systematycznej konserwacji, aby zapewnić bezpieczną pracę zainstalowanej bramy garażowej przez wiele lat. Ze względu na specyfikę budowy bramy, jej konserwacja może zostać przeprowadzona przez przeszkolonego montera lub samego użytkownika w zależności od poszczególnych części składowych bramy. Poniżej przedstawiamy zalecaną częstotliwość konserwacji poszczególnych elementów: BEZPOŚREDNIO PO MONTAŻU: Montażysta po zakończeniu montażu powinien dokładnie sprawdzić czy wszystkie elementy są zamontowane zgodnie z instrukcją i prawidłowo dokręcone oraz przeprowadzić: - smarowanie rolek, - smarowanie trzpieni zawiasów bocznych oraz środkowych. Ponadto, należy usunąć folię zabezpieczającą z paneli bramy oraz przeczyścić całą świeżo zainstalowaną bramę. CO 750 CYKLI LUB PO UPŁYWIE 6 MIESIĘCY: Użytkownik może samodzielnie sprawdzić zużycie: uszczelki dolnej, uszczelki górnej, uszczelek bocznych. 35

36 CO 1500 CYKLI LUB PO UPŁYWIE 12 MIESIĘCY: Zaleca się, aby przeszkolony monter dokonał sprawdzenia bramy pod względem: manualnej obsługi bramy wraz z jej przetestowaniem, zamocowania sprężyn oraz ich zakończeń, wyważenia bramy oraz jej regulacja, gdy jest to konieczne, zużycia rolek, prowadnic i linek, połączeń linek, zawiasów na panelach, paneli pod kątem zużycia, rdzy i uszkodzeń, PO KAŻDYCH 3000 CYKLI LUB PO 2 LATACH: Po upływie tego czasu zaleca się sprawdzenie zużycia i uszkodzeń wszystkich elementów bramy przez przeszkolonego montera. Nie wolno zapominać o sprawdzeniu połączeń systemu prowadnic, a także podwieszenia bramy na nadprożu i suficie. Ponadto, powinien dokonać on wszelkich wymaganych regulacji, wyważenia, a także wymiany uszkodzonych bądź zużytych elementów. 36

37 Firma Eko-Okna S.A. poleca zastosowanie napędu firmy Somfy, która oferuje sprawdzone oraz funkcjonalne rozwiązania najwyższej jakości. Napędy firmy Somfy zapewniają łagodną pracę bez szarpnięć, możliwość częściowego otwarcia, programowanie automatycznego zamykania, a przede wszystkim opcję automatycznego wykrywania przeszkód szczególnie zalecaną ze względów bezpieczeństwa swoich użytkowników, przebywających w pobliżu dzieci oraz domowych pupili. Dodatkowo napędy naszego czołowego dostawcy posiadają możliwość sterowania ze smartfona, a dzięki konfiguratorowi dostępnemu na stronie internetowej Somfy, możemy dobrać najlepszy napęd dla zakupionej bramy. Składając zamówienie na nasze bramy garażowe, nasi klienci mogą również zamówić napędy, a wszystkie zamówione produkty zostaną dostarczone jednocześnie - w ten sposób klient otrzymuje wszystkie elementy niezbędne do instalacji funkcjonalnej bramy garażowej wraz z wybranym systemem napędu, zaoszczędza czas i pieniądze. W przypadku, gdy klient zdecydował się na montaż napędu należy postępować zgodnie z instrukcją producenta. 37

38 Mamy nadzieję, że niniejsza instrukcja montażu bramy garażowej okazała się pomocna oraz umożliwiła przeprowadzenie skutecznej i bezpiecznej instalacji bramy garażowej, która w pełni usatysfakcjonuje swoich użytkowników oraz będzie perfekcyjnie spełniać swoją funkcję przez wiele lat. Eko-Okna S.A. 38

39 KATALOG TECHNICZNY ELEMENTÓW BRAMY Sprężyny skrętne z przodu Sprężyny skrętne z tyłu 39

40 KATALOG TECHNICZNY ELEMENTÓW BRAMY WK-01 Klin - wałki puste RN-D-1110 Dystans na rolkę 11 x 10 mm 1 szt. 1 szt. RN-D-1105 Dystans na rolkę 11 x 5 mm CZS-x Czopy sprężyn komplet x 1 szt. 1 kpl. ZPPS-656SCL/R-L/P Zabezpieczenie przed pęknięciem sprężyn BPS x Bęben prowadzenie standardowy 1 szt. lewa lub prawa 1 kpl. SO-X-L Sprężyny skrętne ocynkowane LN 7x19/133 Lina nośna 7 x 19-3 mm 1 szt. 1 szt. PG 1,5-L Profil górny PGU-LP-2,5 Uniwersalna podpora garażowa 2,5 mm 1 szt. 1 para 18* O 90 5* 7* 14* 61* 40

41 PGL-50,8 Gniazdo łożyska fi 50,8 mm PL-50,8 Łożysko fi 50,8 mm 1 szt. 1 szt. ZBG-2,0 Zawias boczny garażowy 2,0 1 szt. ZSG-2,0 Zawias środkowy garażowy 2,0 1 szt. s/m8x14 Śruba kołnierzowa M8 x 14 mm n/m8 Nakrętka kołnierzowa M szt szt. s/m6x12 Śruba kołnierzowa M6 x szt. n/m6 Nakrętka kołnierzowa M szt. ssm/6,3x35 Wkręt ocynkowany samogwintujący sg/m6,3x16 Śruba samogwintująca 6,3 x 16 mm 1000 szt szt. 41

42 KATALOG TECHNICZNY ELEMENTÓW BRAMY PLP-807 Uchwyt do podwieszeń na prowadnice UKDP-1,5-380 Uchwyt kątowy do podwieszeń 1 szt. 1 szt. RN-114 Rolka nylonowa 114 mm USZD-D Uszczelka dolna dwupłetwowa 1 szt. 1 mb USZ - L Uszczelka boczna 1 szt. WP-WR Wałek pusty, 1, z wrebem, L = 6000mm 1 szt. USZ-G-1 Uszczelka górna do profili aluminiowych 1 mb KP-2,0-L Kątownik perforowany 1 szt. OBP-0,7-L Okucie boczne panela o grubości 0,7 mm PA-43x Profil aluminiowy 6090 do panela 40 mm 1 szt. 1 szt

43 ZP L Zestaw prowadnic Zestaw pionowy skręcony śrubami M8 Kątownik pionowy 2 szt. Prowadnica pionowa 2 szt. Uszczelka pionowa 2 szt. Zestaw poziomy skręcony śrubami M8 Prowadnica pozioma LHR - 1 para Prowadnica pozioma 1 para UK 2602 Uchwyt kątowy PC-1, Profil C 1,5 mm 1 szt. 1 szt o 1, UGP - 2,0 Uchwyt górny obniżone nadproże 2,0 1 szt. UDN - 2,5 Uchwyt dolny nieregulowany 2,5 1 para PBL-3-L/P Naścienna podstawa mocująca LW708S120 Łącznik wału 1 szt. 1 szt. 43

44 313 mm KATALOG TECHNICZNY ELEMENTÓW BRAMY PLP-PBZP70L/P Płyta boczna prowadnic PPT-ZP70L/P Podpora do prowadzenia tylnego 1 para 1 para 200 mm 192 mm 95 mm 500 mm PDP ,5 Profil do podwieszeń 50 x 25 1,5 mm PLP-KPZP70 Kółko pośrednie - komplet 1 szt. 1 kpl o 1, UGP - 2,5 Uchwyt górny z kołnierzem 2,5 1 para UDN/F - 2,5 Uchwyt dolny nieregulowany 2,5 1 para RN-42 Rolka nylonowa 42 mm 1 szt. 44
